| Caractéristiques | Détails |
|---|---|
| Capacité de lavage | 6 kg |
| Vitesse d'essorage | 1000 tours/minute |
| Classe énergétique | A++ |
| Programmes de lavage | 15 programmes différents |
| Dimensions (L x P x H) | 59.5 x 54 x 85 cm |
| Poids | 70 kg |
| Niveau sonore (lavage) | 58 dB |
| Niveau sonore (essorage) | 78 dB |
| Type de chargement | Chargement frontal |
| Système de sécurité | Protection contre les inondations |
| Affichage | Écran LED |
| Consommation d'eau annuelle | 9900 litres |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - WAA 936 E BOMANN
Questions des utilisateurs sur WAA 936 E BOMANN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine à laver au format PDF gratuitement ! Retrouvez votre notice WAA 936 E - BOMANN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WAA 936 E de la marque BOMANN.
MODE D'EMPLOI WAA 936 E BOMANN
Lisez attentivement cette notice et conservez-la
Cet apparéil rémplit les dispositions de la Directive 89/336/CEE relative à la compatibilité electromagnetique, ainsi que celles de la Directive 73/23/CEE relative à la sécurité electrique, et en outre la Directive 93/68/CEE pour marque CE.
INHALT
1-caracteristiques spécifiques
2- installation
3- utilisation
4- entretien
5- averissements et conseils
6-securités
7-commands
8- tableau des programmes de lavage
3.4 - Wahl des geeigneten Programmes.
1.1 - Données techniques
- Dimensions. Hauteur. 85 cm
Largeur. 60 cm
Profondeur. 55 cm
Capacité de lavage. .Coton. 5,5 kg
Synthétiques. 2,75 kg
Laine. 1 kg
- Tensión d'alimentation (m.f.). 220-230 V ~ 50 Hz
sance maximum de lavage. 2.200 W
Vitesse d'essorage 1.400 tr/min. - Consommation d'énergie pour lavage coton à 60^ (sans pré-lav.) 1 cycle.1,03 kWh
- Consommation d'énergie pour lavage coton à 60^ (sans pré-lav.) 200 cycles...206 kWh
- Consommation d'eau pour lavage coton à 60^ (sans pré-lav.) 1 cycle. 491
- Consommation d'eau pour lavage coton à 60^ (sans pré-lav.) 200 cycles...9.800 l

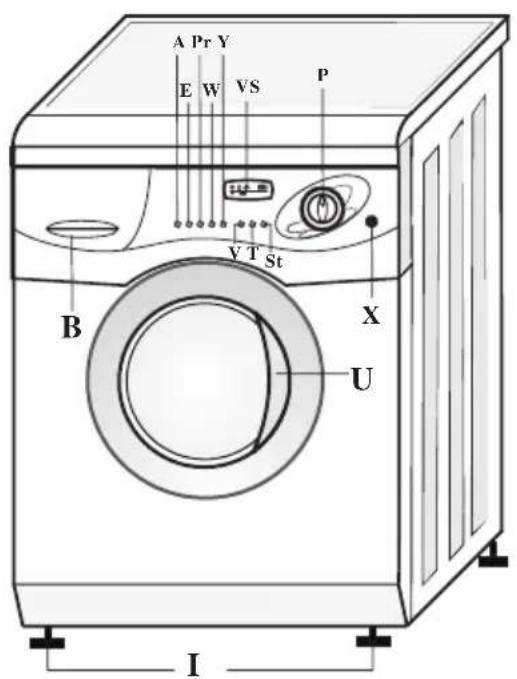

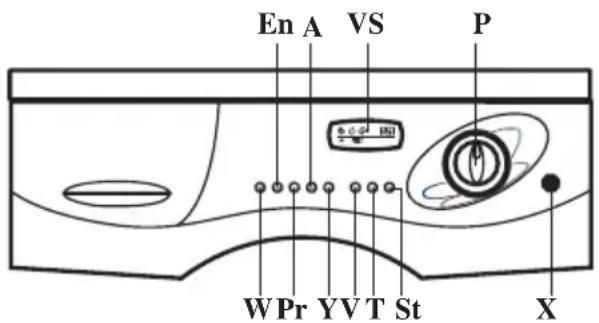

1.2 -Description de la machine à laver
A- Touche antiride
B-Distributeur de détergent
En-Touche de lavage intensif
I-Pieds réglables
P- Selecteur de programme et temp.
Pr- Touche de pré-lavage
St- Touche de mise en marche des program.
T- Touche de temps d'attente
U-Levier d'ouverture de la porte
V- Touche d'essorage tr./min.
VS-Ecran de visualisation
W- Touche arrêt cuve pleine
X- Touche marche / arrêt
Y- Touche super rincage
2- INSTALLATION

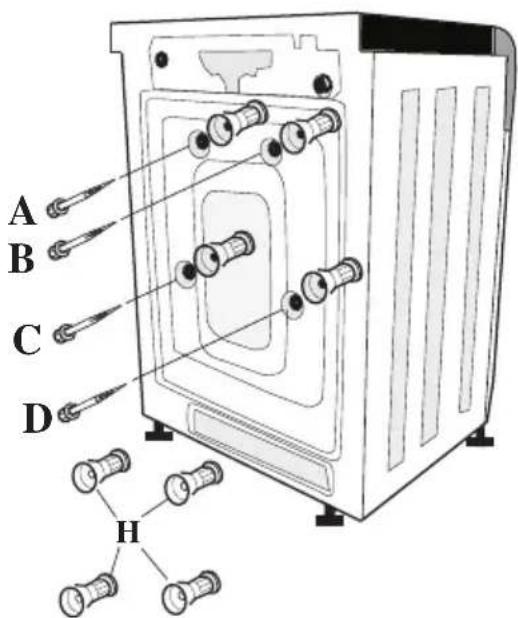

2.1 - Déblocage.
Une fois retire l'emballage extérieur, il faut débloquer la cuve avant de pouvoirmettre en route la machine.
Pour ce faire proceder de la maniere suivante:
1.) Dévisser puis extraire complètement les vis A-B-C-D.
2.) À l'aide d'un tournevis que l'on introduit dans l'orifice ainsi liberé, pousser en inclinant suffisament pour faire tomber les quatre entreprises (H) qui doivent être conservées soigneusement.
3.) Il est très important de bien récapérer les quatre entreprises (H) car elles poursaient provoquer des dégats si elles restaient à l'intérieur de la machine. Elles sont, d'autre part, nécessaires pour le transport de la machine à laver en cas de déménagement.

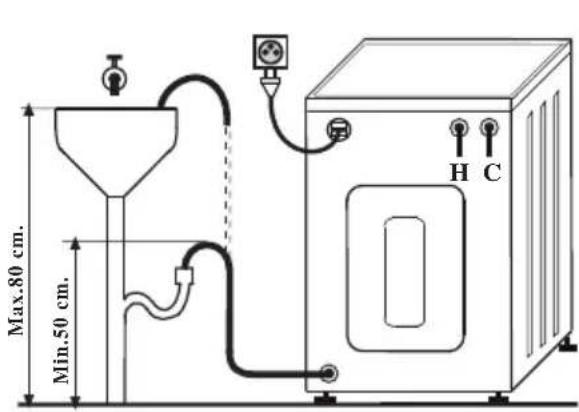

2.2 - Raccordement hydraulique.
L'utilisateur doit dispose d'un robinet fileté 3/4 gaz et d'une sortie d'eau située à une hauteur comprise entre 50 cm et 80 cm du sol. La pression d'eau de la distribution doit être comprise entre 4 et 98 N/cm².
Proceder comme suit:
-Laisser couler un peu d'eau avant de raccorder le tuyau.
-Raccorder le tuyau d'entrée d'eau en utilisant le manchon en caoutchouc fourni avec la machine.
-Placer le tuyau de vidange dans un tuyau de plus grand diametre ou l'accrocher au rebord d'un évier à la hauteur indiquée.
-Aucun des deux tuyaux ne doit etre plie ou étrangle.
C-Raccordement eau froide.
H- Raccordement eau chaude.
Le raccordement H ne peut etre utilise qu'vec les machines préparées a cet effet (Bithermiques).

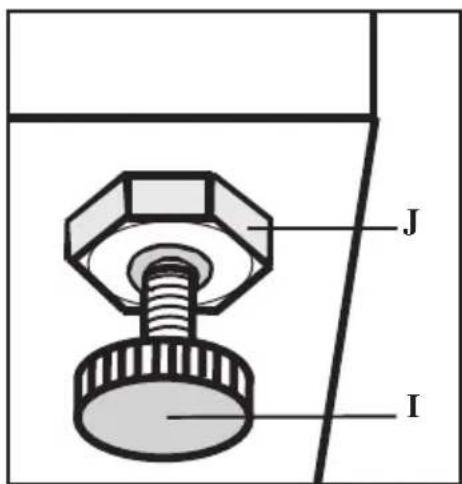

2.3 - Mise à niveau.
Afin que l'appareil fonctionne dans les valeurs conditions, il devra etre parfaitement mis a niveau, c'est-à-dire qu'il devra etre bien horizontal et stable.
- Une fois la machine à laver mise en place, faire tournier les pattes réglables I situées sur le partie avant du lave linge, jusqu'à ce que celui-ci soit horizontal et que les quatre pattes soient fermement appuyées sur le sol.
- ÀpRES avoir effectué la mise à niveau, bloquer les pattes réglables en serrant l'écrou J.
- Afin d'éviter tout bruit ou vibration, s'assurer que la machine n'est pas appuyée contre le mur ou les meubles adjacents.
- Vérifier périodiquement que la machine est bien mise à niveau, et repeter les opérations précédentes si cela s'avait nécessaire.

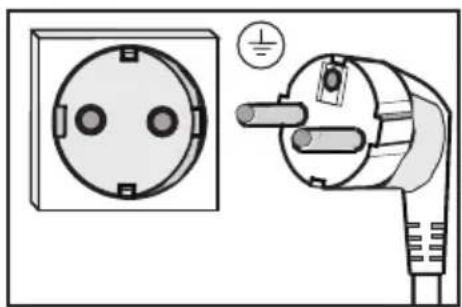

2.4 -Raccordement electrique.
Avant de brancher la machine au réseau d'alimentation, il faudra tener compte des points suivants:
- La tension d'alimentation doit être manophasée 230 V ~ (230/240 ~ pour U.K.).
- Le compteur de l'abonné, le limiteur, les fusibles, la prise de courant en l'installation doit être adaptés à la puissance indiquée sur la plaque des caractéristiques de ce lave-linge.
Fusible de 10 A 250 V (13A 250 V pour U.K.).
Utiliser une prise de courant pourvue d'une borne de mise à la terre. La fiche de la machine garantit la mise à la terre du lave-linge. - Si la prise de courant ne dispose pas d'une installation de mise à la terre, il faudra brancher la P.T. centrale du lave-linge à une bonne TERRE ARTIFICIELLE. (Consulter un installateur).
IL EST INDISPENSABLE DE RACCORDER LE LAVE-LINGE A UNE BONNE PRISE DE TERRE.
Le fabricant decline toute responsabilité en cas d'accident ou d'incidents provoqués par une mise à terre d'fectueuse ou inexistante.
NOTE: Si le cable d'alimentation est endommagé, le remplacer par un cable spécialment préparé et qui devra être fourni par le fabricant ou son Service ÀpRES-vente.
3- UTILISATION
3.1 - Porte de chargement - Ouverture.
Une fois le programme de lavage terminé, appuyer sur le sélecteur de programme (ou bouton de marche/arrêt) et attendre 2 minutes avant d'ouvrir la porte.

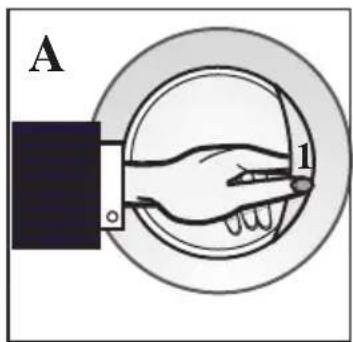

CAS A: 1. Faire pression avec l'index et le medium sur le levier caché. [1] 2. Tirer vers soi.

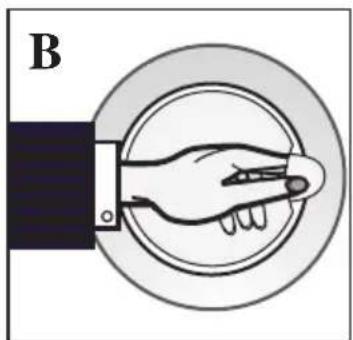

CAS B: Tirer vers l'extérieur le levier de la porte.
ATTENTION: Le courant ne passe plus lorsque la porte est ouverte et la machine s'arrête.
3.2 - Distributeur de détergents. Distribution de produits de lavage.
- Pour ouvrir le distributeur, tirer vers soi le couvercle du bac à savon par endessous.
SECTEUR 1 - Lessive pour pré-lavage (max.50 g.).
SECTEUR 2 - Lessive pour le lavage (max 125g ).
SECTEUR 3 - Eau de Javel (max. 80~ml .Non concentrée).
SECTEUR 4 - Assoupplissant (max.80 ml.).
Ne dépasser enaucun cas le niveau indiqué sur le distributeur.
La dose de lessive correcte dépend de la durée de l'eau, du degré de saleté et de la quantité de linge (consulter à ce sujet les instructions du fabricant).
- Si vous utilisez de l'eau de Javel, assurez-vous aparavant que le tissu à Traitser supporte bien ce produit.
3.3 - Selection de la charge de linge.
Avant d'introduire dans la machine la charge de linge, il faut:
- Séparer les vêtements en trois groupes (coton, synthétiques et laine).
- Dans chaque groupe, séparer les vêtements de couleur et les vêtements blancs.
Une fois les vêtements sélectionnés et séparés, les introduire séparation dans le tambour de la machine suivant le groupe et le couleur, en respectant les proportions suivantes:
Coton: Maximum 5,5 kg.
Synthétiques: Maximum 2,75 kg.
Laine: Maximum 1 kg.
3.4 - Sélection du programme approprié.
Après avoir séparé le linge suivant le type de tissu et les couleurs, on désira le programme et la température les derniers adaptations. VOIR TABLEAU DES PROGRAMMES (Chapitre 8).
3.5 - Mise en marche.
Une fois la charge de la machine effectuée, la porte de la même fermée et les compartments de la cuvette de détergent replis, suivre cet ordre pourmettre en marché la machine à laver:
1- Actionner le touche Connecté/Desconnecté (X) dans la position Connecté.
2- Situer le Sélecteur de Programmes (P) dans la positions STOP, les chifres de l'Écran de Visualisation (VS) clignotent.
3- Sélectionner le programme ajustat avec sa température (Voir table paragraphe 8).
4- Actionner les touches de fonctions supplémentaires élues (A, En, Pr, T, V, W, Y).
5- Activer le touche Mise en marche (St).
La machine se met en marche automatiquement et effectue toutes les opérations prévues dans le cycle de lavage jusqu'à la fin du même.
3.6 - Guide pour optimiser les rendements.
3.6-1 - Maximiser la charge de linge (Parag.8).
Le profit tiré de l'énergie, du dédTangent et du temps est bien milleur en utilisant la charge maximale recommandée. Une économie de 50% d'énergie est obtenu en lavant une charge complète au lieu de deux demi-charges.
3.6-2 - Le prélavage est'il nécessaire?
Seulement pour les taches profondes!.
En ne seLECTIONnat pas le prélavage pour des salissures légères et normales, on obtient une économique de détergent, d'eau et de temps et entre 5-15% d'énergie.
3.6-3 - L'eau chaude est'elle nécessaire?
Faire tremper ou traiter les taches avant de réaliser le lavage pour réduire le besoin d'utiliser le programme d'eau chaude. 50% d'énergie sont économisés en utilisant le programme à 60^ .
3.6-4 - En lave-linge/sèche-linge: Avant d'utiliser le séchage.
Selectionner une vitesse élevée (≥ 850 tr/min.) pour l'essorage préalable au séchage; on obtient ainsi une économie d'énergie, d'eau et de temps pendant la période de séchage.
4-ENTRETIEN
4.1 - Nettoyage motopompe d'écoulement
Une motopompe autonettoyante très performante et fonctionnelle est incorporee dans cette machine.
Cette motopompe peut entraîner et pousser les fils, les boutons et autres objets de petite taille avec l'eau. C'est pourquoi la machine n'a pas besoin de filtre à eau.
Dans des circonstances normales, cette motopompe ne peut pas se bloquer. Si un tel cas surgissait, appeler le Service d'Assistance Technique pour la réparation de cette panne.
NOTE: Avant d'introduire le linge dans le lave-linge, s'assurer qu'il ne reste ni pieces, ni boutons, ni épingles, etc. dans les poches.
4.2 - Nettoyage filtré électrovanne.
Les impuretés existant dans le réseau de distribution d'eau se déposen dans le filtré qui se trouve à l'entrée de l'électrovanne.
Pour nettoyer ce ligne:
a) Fermer le robinet d'arrivée d'eau.
b) Deviser le tuyau d'entrée d'eau cote lave-linge.
c) Retirer le filtrre avec des pince pointues et le nettoyer.
d) Répéter les opérations en sens inverse pour recorder le tuyau.

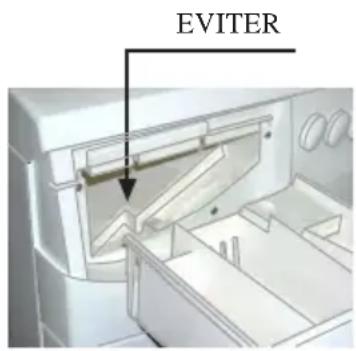

4.3 - Nettoyage des restes de détergent.
Le replissage excessif des compartments de prélavage et de lavage provoque que des restes de savon se déposent à l'intérieur du collecteur avec le temps, ils peuvent provoquer des fuites d'eau par la bouche d'entrée du tiroir à savon.
Pour éliminer ces restes, enlever le tiroir à savon en tirant fort vers soi et bien le nettoyer.
5- ADVERTISSEMENTS ET CONSEILS
Pour obtenir la plus grande satisfaction et le meilleur rendement de cet apparéil, il est important de suivre les instructions indiquées ci-après:
Sélectionner correctement la charge de linge (paragraphe 3.3) et désir le programme approprié (chapitre 8).
Avant de mettre en marche le lave-linge, il est indispensable de le débloquer (paragraphe 2.1).
Avant d'ouvrir la porte, vérifier que la machine ne contient pas d'eau et que levoyant lumineux est eteint.
Brancher la fiche d'alimentation à une prise avec PRISE DE TERRE et à la tension ajustée.
Introduire la quantité appropriée de dédTangent dans le compartmentement ajustat (paragraphe 3.2).
Il est conseillé demettre les vêtements de petite taille comme les "chaussettes,lacets... " dans une filet afin d'eviter qu'ils se perdent.
Avant d'introduire le linge dans la machine à laver, s'assurer que les poches ne contiennent pas de pieces, de boutons, d'épinges à cheveux, etc... et que les fermétures à glissière ne sont pas fermées.
Vérifier périodicament que le filtré (s'il y a) est bien propre (paragraphe 4.1).
La manipulation interne du lave-linge ne doit etre effectue que par des spécialistes.
Avec chaque lavage, laisser la porte entrouverte afin d'eviter la déformation du joint de caoutchouc.
Lorsque le linge est très sale ou improugnè de boue, il est conseillé d'effectuer un programme de prélavage.
Charger la machine au maximum pour un meilleur rendement économique.
Avec avoir installé la machine, ou après une période de non-utilisation prolongée, il est conseillé d'effectuer un lavage sans linge afin d'eliminer l'eau qui pourraitContainir de la rouille provenant de la canalisation.
Avec les combinés, lave-linge/seche-linge, on n'utilisera pas la fonction de sechage si le linge a ete traite avec une solution non aqueuse.
Avec ces combinés, on n'utilida pas non plus la fonction de séchage pour des articles contenant du caoutchouc spongieux ou des matières élastoméres analogues.
Le lave-linge/sèche-linge doit être installé dans un endroit suffisamment ventilé et loin de l'influence de gaz provenants d'autres apparèils ou d'installations défectueuses.
Les bouches d'aération inférieures, situées entre le sol et la base de la machine, ne doivent pas être obstruées (par de tapis, des linges, etc.).
En cas de doute ou d'anomalie, appeler le SERVICE D'ASSISTANCE TECHNIQUE, mais avant d'y avoir recours, effectuer les vérifications suivantes: a) Le machine ne fonctionne pas, vérifier que:
- La porte est bien fernée.
- Les fusibles ne sont pas fondus ou l'automatique n'a pas sauté.
- La commande duprogrammateur (ou la touche MARCHE/ARRÉT) n'est pas sur la position d'arrêt.
b) La machine ne se remplit pas d'eau, vérifier que:
- Le rovinet est ouvert et que la pression est suffisante.
- Le filtré de l'electrovanne n'est pas bouché (paragraphe 4.2).
- Le tuyau de raccordement ne présente pas un étranglement.
c) La machine ne se vide pas ou n'essore pas, vérifier que:
- Le tuyau de vidange ne présente pas un étranglement.
- Le filtrre (s'il y a) de la pompe de vidange n'est pas bouché.
d) La machine se remplit d'eau et se vide en même temps, vérifier que:
- Le tuyau de vidange est situé à la hauteur correcte (paragraphe 2.2) et qu'il n'y pas un effet de siphon provoqué par les diamètres trop ajustés des tuyaux.
e) La machine vibre ou fait beaucoup de bruit, vérifier que:
- L'opération de déblocage a ete effectuee (paragraphe 2.1).
- le lave-linge est bien mis à niveau (paragraphe 2.3).
- Les vibrations du lave-linge ne sont pas provoquées par son contact avec des meubles ou avec un mur.
f) La machine perd de l'eau, vérifier que:
- Le couvercle du filtré (s'il y a) est bien fermé et que les joints sont à leur place.
- Le tuyau d'entrée est bien serré des deux côtes et que les joints sont à leur place.
- Le détérgent utilisé est bien pulvérisé et qu'il ne forme pas des grumeaux qui bouchent le tiroir à regard.
- Le lave-linge est bien mis à niveau et qu'il n'est pas incliné vers l'avant.
g) La machine ne lave pas suffissamment au goût de l'utilisateur, vérifier que:
- Le programme et la temperture ajuste on ete bien choisis.
- Le détérgent est correctement dosé.
-
Le filtré (s'il y a) n'est pas bouché, les rincages ne s'effectuant pas alors correctement.
h) Si la porte ne s'ouvre pas, vérifiez les points suivants: -
Levoyant (s'il y a un) doit être étant. S'il ne l'est pas actionner le bouton (ou touche) sur la position arrêt et attendre trois minutes avant d'essayer d'ouvrir
Si après ces essais, le doute ou l'anomalie persiste, contactez notre service d'assistance technique qui répondra à votre appel dans les délays les plus brefs.
Vous trouverez le numero de téléphone à contacter sur la machine elle-même, sur l'etiquette portant l'indication de la LIGNE DIRECTÉ d'attention au client et du service technique.
6 - SECURITES
6.1 - Dans la porte de chargement.
Une sécurité electromécanique empêche l'ouverture de la porte de chargement durant le temps de fonctionnement de l'appareil, empêchant ainsi l'accès à l'intérieur de la machine, et écartant le danger de se blesser à la main en raison des haute temperatures ou de la rotation du tambour.
6.2 - Dans le moteur de lavage.
En cas de surcharge mécanique, de sous-tension ou surfension, une sécurité thermique protège automatiquement le moteur.
6.3 - De chauffage.
Le chauffage de l'eau de lavage ne peut commencer que lorsque le niveau d'eau nécessaire est atteint.
En cas de manque d'eau ou si le robinet est fermé, la machine s'arrête (le programme n'avance pas).
Un thermostat de sécurité empêche que les températures ne soient trop élevées.
6.4 - Hydrauleq.D'entree d'eau.
Si le filtr se bouche,la machine ne débordera jamais.Si une panne électrique survient dans la pompe,l'électrovanne de replissage cesserà de fonctionner.
6.5 - Sécurité pour les enfants.
L'accès à la porte de chargement, ainsi que l'accès au filtré de la pompe à moteur sont protégés contre des possibles manipulations accidentelles par des enfants.
7-COMMANDES
6.5 - PROCEEDE DE MIDE EN MARCHE (Selon l'ordre indiqué)
1- Actionner le touche Connecté/Desconnecté (X) dans la position Connecté.
2- Situer le Selecteur de Programmes (P) dans la positions STOP (RESET) pendant quelques 5^ .
3- Situer le Selecteur de Programmes (P) avec sa terpérature dans le programme souhaité.
4- Actionner les touches de fonctions: Pré-lavage Pr , Rinçage extra Y , Arrêt cuve pleine W , Essorage V , Antirides A , et Programme plus En. Si on souhaité activer une de ces fonctions, s'illumine chaque touche sauf celui d'essorage.
5- Actionner le touche de départ différé T, si on souhaite activer cette fonction. Il clignote seulement pendant le départ différé.
6- Activer le touche Mise en marche de programmes (St)-START.
Après quelques secondes, la machine se met en marche et exécuté automatiquement toutes les fonctions prévues jusqu'à la fin du cycle de lavage.
Une fois terminée le programme, l'afficheur signale "end".
X-TOUCHE DE MARCHE/ARRET
Ce bouton actionné (touche enfonnée) laisseisser le courant afin que le circuit électronique puisse receivevoir les ordres de progrmmation et de mise en marche de l'appareil.
P- SELECTEUR DE PROGRAMMES ET TEMPERATURES
Ce bouton de commande permetchioir le programme et la températue adequats a la nature et au degré de saleté du tissu qu'on désire laver (Voir table de programmes).
Pour fixer le programme, tournier ce bouton dans le sens des aiguilles d'une montre jusqu'à coïncider l'indice avec la température correspondante au programme ou avec la fonction indiquée. À chaque programme sélectionné correspond une velocité maximal de centrifugation qui est adjugée automatiquement enCHOISIGANT le programme.
L' Écran de Visualisation de l'encadrement frontal indique la durée du programme en heures et minutes (h. min.).
W- TOUCHE DE ARRET CUVE PLEINE (Il s'illumine quand il est activé)
Quand ce bouton est activé, le cycle de lavage s'arrête avec la cuve pleine d'eau dans le dernier rincege des programmes Synthétiques (6, 7, 8), Délicats (9, 10), Laine (11, 12, 13). Cette opération est ajustate pour eviter des rides dans certains tissus que doiven etre tendus humides.
Quand le programme arrive à la position d'arrêt cuve pleine, le pilote du bouton clignote. Pour vider et terminer le cycle de lavage, actioner encore une fois ce bouton qui arrête de clignoter, il s'éteint et le cycle continue jusqu'à la fin.
En- TOUCHE PLUS-ENERGETIQUE (Il s'illumine quand il est activé)
En actionnant ce bouton, le temps de lavage des programmes Coton: 1, 2, 3, 4, 5, et Synthétiques: 6, 7, 8 se prolongue dans ce cas de l'ordre de 22 minutes en effectuant alors un programme plus énergétique qui permet améliorer les résultats de lavage dans ces programmes quand l'usager le considère opportun.
Pr- TOUCHE DE DE PRE-LAVAGE (Il s'illumine quand il est activé)
En actionnant ce bouton, la machine à laver exécute en plus du cycle établi, un prélavage à 40^ / 30^ C dans les programmes Coton: 1, 2, 3, 4, 5, et Synthétiques: 6, 7, 8 (Voir table de programmes). Le temps indiqué dans la table de programmes se prolongue dans ce cas de 1' ordre de 10 minutes.
A- TOUCHE ANTIRIDES (Il s'illumine quand il est activé)
Quand ce bouton est activé, le programme de lavage correspondant se déroule jusqu'à la fin en y incluant l'essorage. Alors le tambour se tourne doucement pendant 30 minutes en raison de 5'' de marche et 120'' d'arrêt, en provoquant une action d'éponge convenable pour certains tissus délicats.
Ce bouton agit seulement dans les programmes: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 16, 17 et 19. Il limite la vitesse d'essorage à un maximum de 800tr / min .
Il prolongue en 28 minutes le temps indiqué dans la table de programmes.
Y-TOUCHE DE SUPER RINÇAGE (Il s'illumine quand il est activé)
Sans actionner, la machine realise automatiquement les programmes 1, 2, 3, 4, 5, 6, 7, 8, 16, 17 et 18 avec une economie considérable dans la dette d' eau. Il n'estensible que quand la charge est demi charge ou inférieure.
Avec des charge supérieures on conseille actionner ce bouton afin de garantir une(Meilleure efficacité dans l'élimination des résidus de dédTergent. Dans ce cas le temps indiqué dans chaque programme se prolonge de 1' ordre de 10 minutes.
V- TOUCHE D'ESSORAGE (II ne s' illumine pas)
En actionnant ce bouton, on peut selectionner la vitesse d' essorage (max./0 tr/min.), qui est indiquee dans le voyant d' affichage et qui change chaque fois qu'on execute une pulsation.
On ne peut que réguler au-dessous de la vitesse prétablie pour chaque programme une fois sélectionné le même.
T- TOUCHE DEPART DIFFERE (Si l'afficheur est activé, il signale le temps en heures)
Ce bouton permet différer la mise en marche de la machine à laver de 1 à 16 heures. Afin de cela procéder de la forma suivante:
1-Sélectionner le programme souhaité de la forma habituelle.
2- Actionner moyonnant des pulsations successives jusqu' à ce que dans l'affichage appeareissent les heures à différer pour la mise en marche (chaque pulsation varie une heures).
3-Actionner le bouton Marche (St).
A partir de ce moment, le temporisateur electronique commence à déduire le temps sélectionné jusqu'à arriver à zéro, moment dans lequel le programme de lavage commence qui est exécuté automatiquement jusqu'à la fin du même.
St- TOUCHE DE MISE EN MARCHE DE PROGRAMMES
En actionnant ce bouton, la machine se met en marche et exécute automatiquement le programme sélectionné, sans possibilité d'alterer les caractéristiques du même. Quand le programme est sélectionné ou mis en marche, le bouton s'illumine et les deux points de l' Afficheur clignoten qui séparent le premier chiffre des deux autres. Pour changer un programme déjà sélectionné, il faut situer le bouton de commande programmes (P) dans la position STOP, et une operation de RESET ou mise à Zéro, est effectué automatiquement. Dans cette position (STOP) l' Afficheur devient blanc et seulement les trois lignes horizontales du même clignoten.
VS- INDICATIONS GENERALES DE L'AFFICHEUR
Cette fenêtre ou Afficheur est divisée digitalement dans deux parties par une linge horizontale. Au-dessus de cette ligne s'indique moyonnant des symboles (lavage, rincege, essorage) la fonction actuelle du programme selectionné et moyonnant des chiffres le temps programme ou le départ différé.
Dans la partie inférieure de cette ligne est indiquée la vitesse de 1' essorage.
Quand le bouton Marche/Arrêt est actionné, on visualise:
1- Le bouton de programmes (P) dans la position STIOP: l'afficheur s'illumine, et le trois lignes horizontales clignoten ce qui indique la position RESET.
2- Le bouton (P) sélectionne un programme: L'afficheur s'illumine, les deux points clignoten et apparait le symbole correspondant à la fonction initiale du programme (lavage, rincages, essorage), le temps de durée du même en heures :minutes, et la vitesse maximale d'essorage. En actionnant le bouton de mise en marche START, ce bouton s'illumine et le programme se met en marche. À mesure que ce programme avance, dans l'afficheur apparait le symbole de la fonction qui est en train de se réaliser et le temps qui manque pou la fin du même.
Alors "end" apparait.
3- Le bouton (P) Sélectionne un programme avec Départ Différé: Le même que das le 2-point-dans l'Afficheur apparait le département différé en heures au lieu de temps programme.
Quand le départ différé s'épuise, dans l' Afficheur apparait le Temps programme et la machine se met en marche automatiquement jusqu'à la fin de cycle quand "end" apparait.
COMMENTAIRES CONCERNANT LA LESSIVE
a) Sélectionner correctement la quantité de linge et désir le programme ajustat (parag. 3.3 et 8)
b) La température indiquée sur le tableau des programmes est la température maximum qu'il est possible d'atteindre.
e) On peut voir les fonctions et caractéristiques de chaque programme dans le paragraphe 8 (Table de programmes de lavage).
Pour la mise en marche voir le paragraphe 3.5 et le PROCEEDE DE MISE EN MARCHE à la page 14, ainsi comme les indications des lampes tímoins à la même page.
f) Tous les articles portant l'etiquette marquee du symbole de la "laine" peuvent être laver dans cette machine en toute sécurité, si l'on utilise le programme "laine".
h) On ne doit utiliser de l'eau de javel que pour les tissus de cotton blancs. N'employer que de l'eau de javel pour lavage en machine non concentrée-qu'il faut verser dans le compartment du distributeur de déterments réservé à cet effect. La machine l'entraine automatiquement au moment voulu.
i) Le bouton de super rincege permet d'effectuer un rincege de plus lorsque celui-ci est considéré comme nécessaire.
p) Si pendant le procès de lavage le courant électrique tombe en panne, lorsque celui-ci tourne, le cycle continue dés la position antérieure. Pour désir un nouveau programme, il est nécessaire situer préalablement le disque de programmes (P) dans la position STOP durant quelques 5'' .
q) Une fois可以选择 le programme ajusté et actionné le bouton de Mise en marche (St) les caractéristiques du même ne s'alteren pas bien qu'on manipule le bouton de programmes à une autre position. On ne peut qu'annuler le programme en situant le/selecteur (P) dans la position Stop, dans laquelle la lampe témoin du bouton de Mise en marche (Start) doit clignoter.
r) Il faut ajouter du détergent dans le compartment du Préavage, mais seulement dans les programmes dans lesquels on actionne le bouton de Préavage (Pr) et celui-ci reste allumé.
s) En actionnant le bouton de Prélavage, la consommation d'énergie augmente de 0,35kWh et le temps de 25 minutes par rapport aux dates indiquées dans la table de programmes.
8- TABLEAU DES PROGRAMMES DE LAVAGE
| INEL | S' | dOLS | 02 | ||||||||||||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100 +100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100 | 01'0 | t0'0 | ● | ● | ● | ● | ● | c6I | |||||||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+ 100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100-100 | 9t'0 | 80'0 | ● | ● | ● | ● | ● | ● | * | s6S | 8I | ||||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100-100 | 8E'1 | 51'0 | ● | ● | ● | ● | ● | ● | ● | ● | * | p6I | LI | ||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+2+10 | 7C'1 | L4'0 | ● | ● | ● | ● | ● | ● | ● | ● | * | p6I | LI | ||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+101-100 | 1t'0 | 5E'0 | ● | ● | ● | ● | ● | ● | e6I | SI | |||||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+ | 5S'0 | 5Z'0 | ● | ● | ● | ● | ● | ● | * | p6I | LI | ||||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+ | 1t'0 | 20'0 | ● | ● | ● | ● | ● | ● | ● | * | p6I | RI | |||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+ | 5Z'0 | ● | ● | ● | ● | ● | ● | ● | ● | ● | * | p6I | RI | ||||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+ | 6O'1 | 1E'0 | ● | ● | £E'1 | ● | ● | ● | ● | ● | ● | ● | * | p6I | S | ||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+3-10-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-2-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3-3- | 8I'1 | ZD'1 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | * | p6I | |||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+10 | 8I'1 | ZD'1 | ● | ● | 6E'1 | ● | ● | ● | ● | ● | ● | ● | * | p6I | LI | ||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+ | ZD'1 | 8E'0 | ● | ● | ZD'2 | ● | ● | ● | ● | ● | ● | * | p6I | O | |||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+4-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-1- | 5F'1 | ZD'2 | ● | ● | 6D'2 | ● | ● | ● | ● | ● | ● | * | p6I | RI | |||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100 +100+100+100+100+100+100+100 +100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100+100 +100+100+100+100+100+100+100 | 6D'2 | ZD'2 | ● | ● | 6D'2 | ● | ● | ● | ● | ● | ● | * | p6I | RI | |||||
| 'Umm/100+100+100+100+100+100+100+100+100+100+100+100+100+100 +100+100+100+100+100+100+100+100+100+100+100 +100+100+100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100+100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100+100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100+100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100+100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100+100+100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100 +100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100 +100+100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100+100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100+100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100 +100 +100+100+100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100+100 +100 +100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100+100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100+100 +100 +100+100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100+100 +100+100 +100 +100+100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100 +100+100+100 +100+100+100 +100 +100 +100 +100 +1 |
