BEDIENUNGSANLEITUNG WAA 936 E BOMANN

Bitte handbuch lesen und gut aufbenwahlen

Dieses Gerät entspricht den Vorschriften der Richtlinie 89/336/EWG über elektromagnetische Kompatibilität und der Richtlinie 73/23/EWG über elektrische Sicherheit und der Richtlinie 93/68/EWG für CE.

1-Spezifische Eigenschaften
2- Installation/Montage
3- Handhabung
4-Instandhaltung
5- Warnungen und ratschlage
6-Sicherheitseinrichtungen
7-Bedienungseinrichtungen
8- Tabelle der Waschprogramme

INDEX

1 - SPEZIFISCHE EIGENSCHAFTEN

1.1 - Technische Daten

Abmessungen. .85 cm

Breite. 60 cm

Tiefe. 55 cm

• Kapazität: Waschen... Baumwolle. 5,5 kg

Synthetik. 2,75 kg

Wolle. 1 kg

• Spannung (m.f.). 220 - 230 V ~ 50 Hz
  Hochstleistung Waschen. 2.200 W
  Schleudergeschwindigkeit. 1.400 U/min
• Energieverbrauch Baumwolle 60^ (ohne Vorwässe) 1 Zyklus....1,03 kWh
• Energieverbrauch Baumwolle 60^ (ohne Vorwässche) 200 Zyklus...206 kWh
  Wasserverbrauch Baumwolle 60^ (ohne Vorwäsche) 1 Zyklus....491
• Wasserverbrauch Baumwolle 60^ (ohne Vorwäsche) 200 Zyklus....9.8001

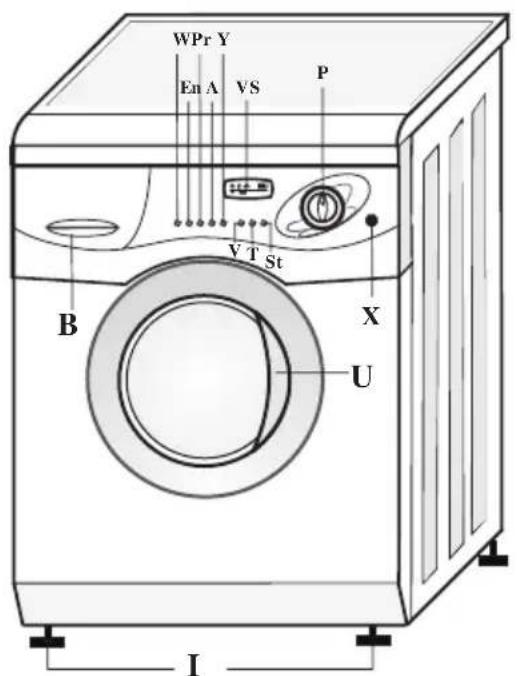

1.2-Beschreibung der Waschmaschine

A- Taste Knitterschutz
B- Waschmittelfach
En- Taste intensvwäsche
I-Stellfube
P-Programmwahler
Pr- Taste Vorwäsche
St- Taste Start
T- Taste Startvorwahl
U- Hebel TurÖffnen
V-Taste Schleuderdrehzhl
W-Taste Spulstop
VS-Display
X- Taste EIN/AUS
Y- TasteExtraspluen

2- INSTALLATION

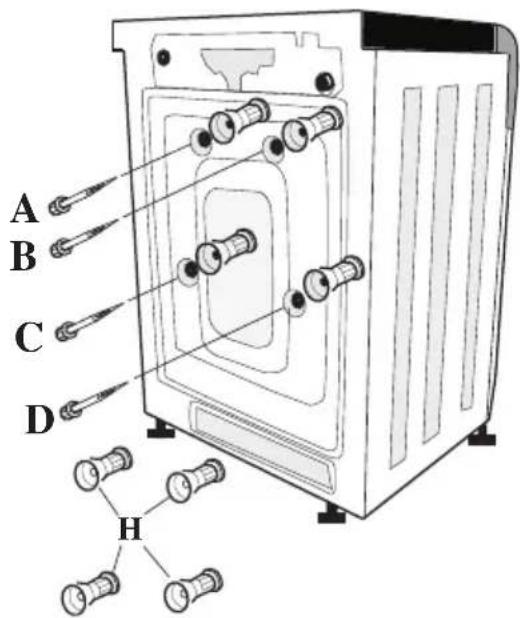

2.1 - Entfern der Verankierung

Nachdem die Maschine aus ihrer Verpackung befind ist, muß die Blockierung der Trommel entfemt werden, bevor die Maschine in Betrieb genommen wird.

Hierzu ist wie folgt vorzugehen:

1.) Sümmtliche Schrauben A-B-C-D offen und entfernen.

2.) Einen Schraubenzieher in die frei gewordenen Locher einfahren und unter Druck schrag halten, bis die vier Abstandhalter (H) hersausfallen, die aufgehoben werden den müssen.

3.) Es ist außert wichtig, daß die vier Abstandhalter (H) nicht im inneren der Maschine bleiben, da sie dört die Maschine beschädigten konnen. Außerden werden sie für einen möglichen Transport der Maschine, z.B. bei einem Umzur, benötigt.

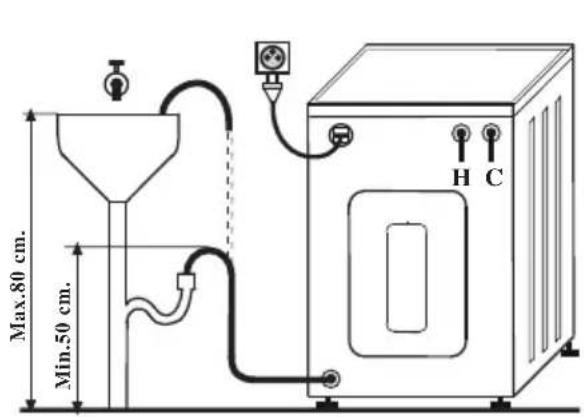

2.2 - Wasseranschluß

Der Benützer muß über einen Wasserhahn mit 3/4-Gewinde und einen Abflüß in einer Höhe von 50 bis 80 cm über dem Boden verfügen. Der Druck im Wassernetz muß zwischen 4 und 98 N/cm² liegen.

Gehen Sie Wie folgt vor:

-Lassen Sie Etwas Wasser laufen, bevor Sie das Rohr anschlieben. Schlieben Sie den Wassereinlaufschlauf an. Verwenden Sie damit die Gummidichtigung, die sich im Zubehörbeutel befindet.

-Furen Sie den Ablaufschlauch durch ein Rohr mit großerem Durchmesser oder befestigen Sie ihn gut an irgendeiner Art von Ablauf in der angegebenen Höhe. -Keiner der beiden Schläuche damit geknicht oder abgeschnurt werden.

C-KaltwasseranschluB.

H-Warmwasseranschluß

Der Anschluß H kann nur bei den entsprechend ausgerüsteten (bithermischen) Maschinen vorgenommen werden.

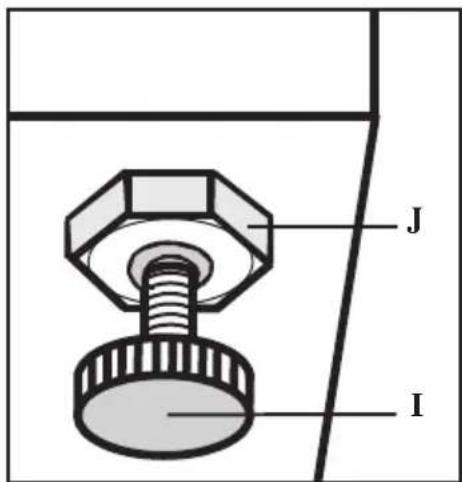

2.3 - Nivellierung.

Für eine optimale Funktion de Gerätes ist es notwending, diesen genau nivelliert,d.h. waagrecht und stabil aufzustellen.

• Nachdem Sie die Maschine an ihren Platz gestellt haben, verstellen Sie die Fuß I and der Vorderseite der Waschmaschine, bis diese vollig waagrecht stehen und alle vier Fuß fest auf dem Boden abgestützt sind.

• Nach dieser Nivellierung brockieren Sie die verstellbaren Fuß mit der Mutter J.

• Zur Vermeidung von Lärn und Vibrationen vergewissem Sie sich, daß die Maschine weder die Wand noch benachbarte Möbel berührt.

• Überprüfen Sie von Zeit zu Zeit die Nivellierung der Maschine und wiederholen Sie diese Schritte wenn notig.

2.4 -Stromanschluß.

Bavor Sie die Waschmaschine ans Stromnetz anschließen, beachten Sieitte folgende Punkte:

Die Versorgungsspannung muß einphasig 220-230 V ~ sein (230-240 ~ für U.K.).
- Stromzahler, Begrenzer, Sicherungen, Stromanschluß und installationmüssen für die auf dem Typenschild dieser Waschmaschine angegebene Leistung ausgelegt sein.

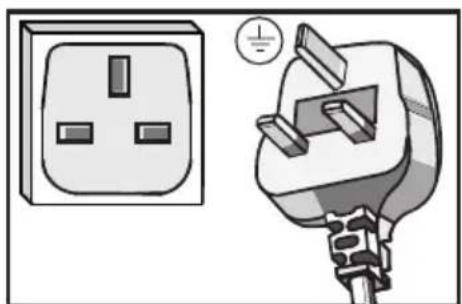

- Sicherung 10A 250 V (13A 250 V für U.K.).

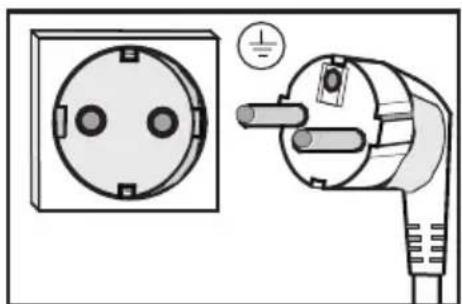

- Verwenden Sie eine Steckdose mit Erdungsklemme. Der Stecker der Waschmaschine garantiert die Erdung der Maschine.

Falls die Steckdose über keine Erdung verfügbar, muß die zentrale Erdung der Waschmaschine an eine gute KUNSTLICHE ERDUNG angeschlossen werden (fragen Sie ihren Installateur).

DIE WASCHMASCHINE MULLS UNBEDINGT GUT GEERDET WERDEN.

Der Hersteller leht eine Haftung bei Unfälle oder anderen Zwischenfällen infolge einer mangelhaften oder fehlenden Erdung ab.

ANMERKUNG: Ein beschädigtes Netzkabel muß所提供 durch ein gleichwertiges neues Kabel ersetzt werden. Spezielle Ersatzkabel erhalten Sie beim Hersteller bzw. beim zuständigen Kundendienst.

3- HANDHABUNG

3.1 - Beladungstür - Öffnen.

Nach Beendigung des Waschprogrammes muß der Programmierknopf (oder Taste Inbetrieb/Stopp) gedrückt werden. Nach 2 Minuten Wartezeit laßt sich die Tur öffnen.

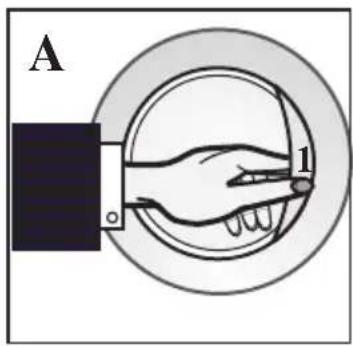

FALL A:1. Mit dem zeige-und Mittelfinger den versteckten Hebel drucken 1 2. Nach auBen zienen.

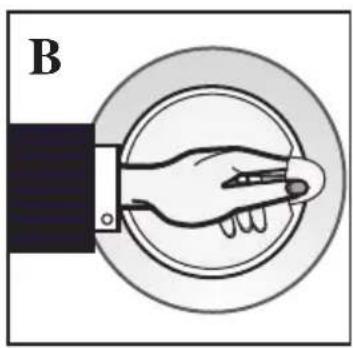

FALL B: Den Turhebel nach außenziehen.

ACHTUNG: Bei geöffneter Tur ist der Stromzufuhr unterbrochen und die Maschine lauft nicht.

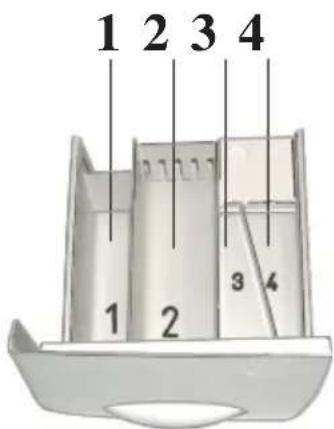

3.2 - Waschmittelfach. Veteilung der Waschmittel.

• Um das Fach herauszuziehen, muß man mit der Hand in das Innere des Seinfefaches greifen und das Fach Herausgezogen werden.

FACH 1 - Waschmittel für die Vorwäsche (hochstens 50g ).

FACH 2 - Waschmittel für die Hauptwasse (hochstens 125g ).

FACH 3 - Lauge (hochstens 80ml unkonzentriert).

FACH 4 - Weichmacher (hochstens 80ml

Auf keinen Fall darauf die angegebene Einfüllhöhe de Faches übersritten werden.

Die geeignete Menge Waschmittel hängt vom Härtegrad des Wasser, dem Verschmutzungsgrad der Wasche und der Beladungsmenge ab (Nachschauen bei den Anweisungen des Herstellers).

Vergewissern Sie sich, daß der Stff laugenvertraglich ist, falls Sie Lauge verwenden möhen.

3.3 - Wahl der Waschefüllung.

Bevor Sie die Wäsche in die Maschine einnullen:

• Teilen Sie sie in drei Gruppen auf (Baumwolle, Kunstfaser und Wolle).
• Trennen Sie in jeder Gruppe die bunte von der weiß Wäsche.
• Nachdem Sie die Wäsche so eingeteilt haben, füllen Sie sie nach Art und Farbe getrennt einzeln in die Trommel der Maschine ein. Beachten Sie damit folgende Werte:

Baumwolle max.5.5 kg.

Kunstfasern max. 2,75 kg.

Wolle max. 1kg

Nachdem Sie die Wäsche je nach Stoffart und Farbe aufgeilt haben, mösen Sie das richtige Programm und die entsprechende Temperatur auswahlen. SIEHE TABELLE DER WASCHPROGRAMME (aBSCHNITT 8).

3.5 - Inbertriebnahme.

Nachdem die Waschmaschine beladen, die Tur geschlossen und die Kammern des Waschmitteinfullkastens gefüllt worden sind, befolgen Sieitte diese Reihenfolge, um die Waschmaschine in Gang zu setzen:

1. Beätigen Sie die Ein/Aus-Taste (X) und stellen Sie die Position Ein.
2. Stellen Sie den Programmwahler (P) aud die Stellung STOP, die Ziffern im Display (VS) blinken.
3. Wahlen Sie das passende Waschprogramm mit der entsprechenden Temperatur aus (siehe Tabelle Abschnitt 8).
4. Betätigen Sie die Drucktasten für die Funktionen, die Sie zusammenlich (A, En, Pr, T, V, W, Y).
5. Betätigen Sie die Starttaste (St).

Die Waschmaschine wird automatisch in Gang gesetzt und alle die im Waschgang vorhergesehen Vorgänge werden bis zum Ende des Waschgang ausgeführt.

3.6 - Empfehlungen für ein sparsameres Waschen.

3.6-1 - Nutzung des vollen fassungsvermögens (Abschnitt 8).

Bei einer Nutzung des vollen Fassungsvermögens spare man Energie, Wasser, Waschmittel und Zeit.

Bei einer vollen Trommel verbraucht man 50% weniger Energie als bei zwei nur gefällten Trommeln.

3.6-2 - Ist ein vorwahlen unbedingt erforderlich?.

Nur bei wirklich starken Flecken!.

Läbt man bei normal oder weniger verschmutzter Wäsche den Vorwaschgang weg, spart man Waschmittel, Wasser, Zeit und zwischen 5 und 15% Energie.

3.6-3 - Muss wirklich heiss gewaschen werden?.

Weicht man die Wäsche ein und behandelt Flecken vor dem eigentlichen Waschvorgang, kann man auch mit kaltem Wasse waschen. Beim Waschprogramm mit 60^ verbraucht man so 50% weniger Energie.

4- INSTANDHALTUNG

4.1 - Reinigung der Entwasserungs-Motorpumpe

These Maschine verfügt über eine eingebaute SELBSTREINIGENDE Motorpumpe mit hochsten Funktionellen Leistungen.

These Motorpumpe kann mit Hilfe von Wasser Faden, Knöpfe und keine Dinge mitreißen und weiterbefordern. Daher besteht die Maschine keinen Wasserfilter.

Unter normalen Umständen kann diese Motorpumpe nicht blockiert werden. Sollte dies noch der Fall sein, setzen Sie sich mit dem Technischen Dienst in Verbindung, um die Störung beheben zu halten.

ANMERKUNG: Bevor Sie die Wäsche in die Waschmaschine geben, sehen Sie nach, ob sich Münzen, Knöpfe, Spangen usw. in den Taschen befinden.

4.2 - Reinigung des Filters des Elektroventils.

Die möglichen Verunreinigungen im Wasserverteilnetz lagern sich im Filter ab, der am Eingang des Elektroventils montiert ist.

Zur Reinigung dess Filters:

a) Schlieben Sie den Wasserhahn.
b) Schrauben Sie den Wassereinlaufschlauch auf der Seite der Waschmaschine ab.
c) Ziehen Sie den Filter mit einer Spitzzange Heraus und reinigen Sieihn.
d) Anschluß des Schlauches in umgekehrter Reihenfolge.

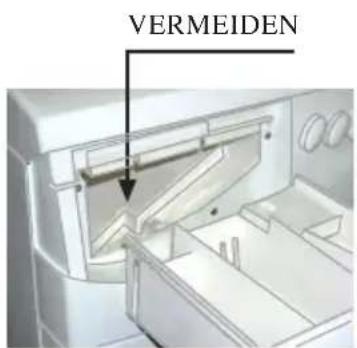

4.3 - Entfernen von Wascmittelresten.

Das übermäßige Füllen der Vorwasch-und Waschmittelabteile hat zur Folge, daß sich Waschmittelreiste im Inneren des Sammlers ablagen, welche mit der Zeit das Austreten von Wasser durch die Öffnung der Waschmittelschublade hervorrufen konnen. Zum Entfern den dieser Reste wird die Waschmittelschublade kräftig herausgezogen und entsprechend gereinigt.

5- WARNUNGEN UND RATSCHLAGE.

Damit Ihnen Ihr Gerät ein Höchstmaß an Zufriedenheit und Leistung, bieten kann, sollen den Sie unbedingt die nachstehenden Anweisungen befolgen:

Wahlen Sie die richtige Wäschefüllung (Abschnitt 3.3) und das entsprechende Programm (Abschnitt 8).
Vor der Inbetriebnahme der Maschine muß die Trommel unbedingt deblockiert werden (Abschnitt 2.1).
Überzeugen Sie sich vor dem Offnen der Türe, daß Wasser abgelassen und die Anzeigelampe erloschen ist.
Schlieben Sie den Stecker an eine GEERDETE Steckdose mit der richtigen Spannung an.
Füllen Sie die Waschmittel in der richtigen Menge und ins correkte Abteil ein (Abschnitt 3.2).
Es ist ratsam,kleine Waschestücke,wie Strumpfe,Schuhsenkel usw.in einem Netzbeutel zu waschen,um zu vermeiden,daB sie verlorengen.
Überzugen Sie sich vor dem Einfüssen der Wäsche, daß sich nichts mehr in den Taschen befindet (Münzen, Knöpfe, Haarnadeln usw.) und daß die Reißverschlussse offen sind.
Überprüfen Sie regelmäßig die Sauberkeit de Filters (Abschnitt 4.1).
Eingriffe ins Innere der Waschmaschine)durfen ausschlieBlich durch Spezialisten vorgenommen werden.
Lassen Sie die Türe nach der Wäsche immer halboffen stehen, um die Verformung der Gummidichtigung zu vermeiden.
Wenn die Wäsche sehr stark verschmutzt oder lehmbeschmiert ist, ist es ratsam, ein Programm mit Vorwäsche zu wahlen.
Füllen Sie die Maschine ganz, um eine bessere Rentabilität zu erreichen.
Bei der Installation der Maschine oder nach einer längeren Betriebsunterbruch ist es ratsam, einen Waschgang ohne Füllung durchzuführen, um das mit Rost aus der Leitung verschmutzte Wasser zu entfernen.
Bei kombinierten Waschmaschinen und Wäschetrocknern darf die Trockenfungtion nicht benutzt werden, wenn die Wäsche mit ingerdeiner nicht wasserigen Lösung behandelt wurde.
Außerdemarf die Trockenfunktion nicht bei Artikel angewendet werden, die Schaumgummi oder ähnliche Elastomere enthalten.
Der Wasch-und Trockenautomat muß an einem ausreichend belufteten Ort geschützt vor Gasen aus anderen Geräten oder defekten Anlagen aufgestellt werden.
Die zwischen Fußboden und Unterveri der Maschine gelegen den unteren Luftungsöffnungen durref nicht verstopf werden (durch einen Teppich, Lappen, usw.).

Bei Zweifeln oder abnormalem Betriebsverhalten setzen Sie sichitte mit dem KUNDENDIENST in Verbindung. Überprüfen Sie vor Ihrrem Anruf jedem folgen de Punkte:

a) Die Maschine Funktionier rich. Überzeugen Sie sich, daß:

• die Túre gut geschlossen ist.
• die Sicherungen nicht geschmolzen sind bzw. der Sicherungsautomat angesprochen hat.
• der Programmknopf nicht auf Halt stehen.

b) Das Wasser lauft nicht ein. Überzeugen Sie sich, daß:

• der Wasserhahn geöffnet und genügend Druck vorhandenist.
• der Filter des Elektroventils nicht verstopft ist (Abschnitt 4.2).
• der Zulaufschlauch nicht abgeschnurt ist.

c) Das Wasser luft nicht ab, oder die Maschine schleudert nicht. Überzeugen Sie sich, daß :

• der Ablaufschlauch nicht abgeschnurt ist.
• der Filter der Ablaufpumper nicht verstopt ist.

d) Das Wasser lauft gleichzeitig ein und wieder ab. Überzeugen Sie sich, daß:

• der Ablaufschlauch auf der richtigen Höhe angebracht ist (Abschnitt 2.2). und keinen Syphon bildet, weil die Duchmesser these Schlauches und des Ablaufs, auf den er sich stützt knapp bemessen waren.

e) Die Maschine vibriert oder lauft sehr laut. Überzeugen Sie sich, daß:

• die Verankerung gelöst wurde (Abschnitt 2.1).
• die Waschmaschine korret nivelliert ist (Abschnitt 2.3).
• die Maschine nicht wegen Berührung mit Möbeln oder Wand vibriert.

f) Die Maschine veliert Wasser. Überzeugen Sie sich, daß:

• der Filterdeckel gut geschlossen und die Dichtund an inrem Platz ist.

• der Einlaufschlauch beidseitig gut angezogen und die Dichtung an ihrem Platz ist.

• das verwendete Waschmittel gut pulverisiert ist und keine Klumpen bildet, die die Waschmittelschublade verstopfen konnten.

• die Maschine korrekt nivellier und nicht nach vorn geneigt ist.

g) Das Waschergebnis ist unbefriedigend. Überzeugen Sie sich, daß:

• das richtige Programm und die richtige Temperatur gewählt sind.
• das Waschmittel richtig dosier wurde.
• der Filter nicht verstopft ist, wodurch nicht richtig gespült wurde.

h) Sollte sich die Tur für die Beladung nicht öffnen setzen, achten Sieitte daraufuf, daß:

• Das Pilotlicht (falls vorhanden) nicht leuchten darf. Wenn es leuchtet, muß der Knopf (oder die Taste), in Position Stopp gedrückt und Zwei Minuten, gewartet werden, bis die Tur geöffnet werden kann.

Solle man die Tur danach immer noch nicht öffnen können, mächt es unser Technischer Service angerufen werden, der sich in kürzester Zeit mit Innen in Verbindung setzten wird.

Die Telefonummer erscheint auf der Kontrolliste des Technischen Services oder an der Maschine selbst auf dem Etikett DIREKTE LINIE für die Kundenbetreuung oder den Technischen Service.

6 - SICHERHEITSEINRICHTUNGEN

6.1 - An der Tur.

Eine elektromechanische Sicherung verhindert das Öffnen der Turwährend des Betriebs des Gerätes und damit die Gefahr von Verletzungen durch hohe Temperaturen oder die Bewegung der Trommel beim Eingreifen in die Maschine.

6.2 - Am Waschmotor.

Im Falle einer mechanischen Überlastung aufgrund von Unter-oder Überspannung wird der Motor automatisch durch eine Thermosicherung geschützt.

6.3 - Beim Erwärmen.

IDas Erwärmen das Waschwassers kann erst beginnen, wenn der notwendige Wasserstand erreicht ist.

Bei Wassermangel oder geschlossen Wasserhahn bleibt die Maschine stehen (das Programm lauft nicht weiter).

Ein Sicherheitsthermostat verhindert eine Überhitzung.

6.4 - Hydraulik.Wassereinlauf.

Bei verstopftem Filter kann die Maschine niemals überlaufen,und bei einem Elektroschaden der Motorpumpe Funktioniert das Elektroventil zum Befullen nicht mehr.

6.5 - Kindersicherung.

Der Zugang zur Türe und zum Filter der Motorpumpe ist gegen ungewolte Manipulation durch Kinder geschützt.

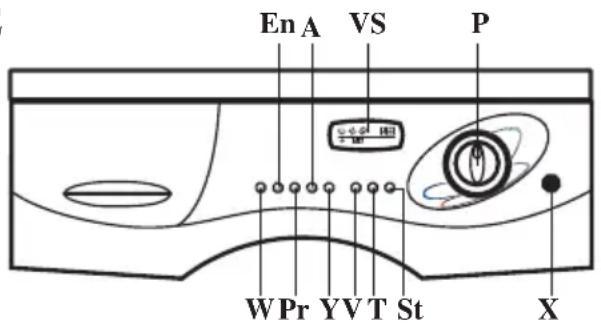

7-BESCHREIBUNG DER MASCHINE

VORGEHENSWEISE ZUR IMBETRIEBNAHME

(In der angegebenen Reihenfolge)

1. Drucken Sie die Ein/Aus-Taste (X) und stellen Sie sie auf Position Ein.
2. Stellen Sie den Programmwahler (P) circa 5 Sekunden lang auf diestellung Stop (Reset).
3. Stellen Sie den Programmwähler (P) auf das gewünschte Programm mit der entsprechenden Temperatur.
4. Betätigen Sie die Funktionstasten: Vorwäische (Pr) , Extraspälen (Y) , Knitterschutz (A), Schleuderndrehzahl (V) , Spülstop (W) , und Plusprogramm (En). Wenn Sie eine dieser Funktionen betätigten, leuchtet-mit Ausnahme der Drucktaste Schleudern-jede gedrückte Taste auf.
5. Betätigen Sie die Starttaste (St).
6. Betätigen Sie die Programmstarttaste (St)-START.

Nach einigen Sekunden wird die Waschmaschine in Gang gesetzt und alle vorhergesehenen Funktionen werden bis zum Ende des Waschgangs automatisch ausgeführrt. Nachdem das Programm beendet ist, erscheint "end" (Ende) auf dem Display.

X - TASTE EIN/AUS

Wird these Drucktaste betätig (Taste gedructk), Fließt Strom, damit die elektronische Steuerung die Programmierungsbefehle und die Befehle zur Inbetriebnahme des Geräts empfangen kann.

P - PROGRAMM- UND TEMPERATURWÄHLER

Dieser Wahlschalter erhögt es, das Waschprogramm und die Temperatur zu Wahlen, die zur Beschaffenheit und zum Verschmutzungsgrad des Gewebes passen, das man waschen möchte (siehe Progrmmabelle).

Zum Einstellen des Programms drehen Sieitte diesen Wahlschalter im Uhrzeigersinn bis der Zeiger mit der Temperatur, die dem Waschprogramm entspricht, oder mit der angezeigten Funktion übereinstimmt.

Jedem ausgewählten Programm entspricht eine maximale Schleudergeschwindigkeit, die dem Programm bei der Wahl ganz automatisch zugewiesen wird.

Das Display im Frontrahmen zeigt die Dauer des Programms in Stunden un Minuten an (h. min.).

W - TASTE SPULSTOP (Wenn die Taste gedrückt ist, leuchtet sie auf)

Wird diese Taste gedrückt, bleibt der Waschgang beim lezten Klarspulen der Programme synthetische Stoffe (6, 7, 8), Fein (9, 10) und Wolle (11, 12, 13) mit der mit Wasser gefüllten Trommel stehen. Diese Vorgang ist angebracht, um die Bildung von Falten in bestimmen Geweben, die feucht aufgehängt werden sollen, zu verhindern. Wenn das Waschprogramm die Position Abstellen der mit wasser gefüllten Trommel erreicht, blinkt die Kontrollampe der Drucktaste. Zur Leerung der mit Wasser gefüllten Trommel und zum Beenden des Waschgangs drücken Sie erneut die Taste, welche sodann zu blinken aufhört und ausgeht. Der Waschgang wird bis zum Ende ausgeführt.

En - TASTE INTENSIVWASCHE (Wenn die Taste gedrück ist, leuchtet sie auf)

Wenn these Taste gedruckt wird, verlangert sich die Washdauer der Programme Baumwolle 1, 2, 32, 4, 5 und synthetische Stoffe 6, 7, 8 um circa 22 Minuten. Somit wird ein energetischeres Programm ausgeführht, das erhögt, die Ergebnisse des Waschgangs in den oben gernannten Programmen zu verbessern, sofern der Benutzer dies für angebracht hält.

Pr - TASTE VORWÄSCHE (Wenn die Taste gedrück ist, leuchtet sie auf)

Bei Betätigen dieser Drucktaste führt die Waschmaschine darüber dem festgelegten Waschgang eine 40^ / 30^ Vorwäsche in den Programmen Baumwolle 1, 2, 3, 4, 5 und synthetische Stoffe 6, 7, 8 (siehe Programmtabelle) aus. Die in der Programmtabelle angegebene Zeitdauer verlangert sich in thisem Fall um ungefähr 10 Minuten.

A - TASTE KNITTERSCHUTZ (Wenn die Taste gedrück ist, leuchtet sie auf)

Wenn these Drucktaste betätig wird, lauft das entsprechende Waschprogramm bis zum Ende ab, das Schleuderprogramm ist mit inbegriffen. Die Trommel dreht sich dann sanft 30 Minutenn lang. Dabei wird die Trommel abwechselnd 5 Sekunden in Gang gesetzt und 120 Sekunden lang stehen sie. Auf diese Weise wird eine Auflockerung, die für bestimmte feine Gewebe ratsam ist, bewirkt. These Drucktaste Funktioniert nur in den Programmen 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 16, 17 und 19. Die Sleudergeschwindigkeit wird auf maximal 800U / min begrenzt.

Die in der Waschprogrammabelle angegebene Zeitdauer wird um 28 Minuten verlangert.

Y - TASTE EXTRASPÜLEN (Wenn die Taste gedrück ist, leuchtet sie auf)

Wenn these Drucktaste nicht betätig wird, werden automatisch die Programme 1, 2, 3, 4, 5, 6, 7, 8, 16, 17 und 18 mit einer betrachtlichen Ersparnis des Wasserverbrauchs ausgeführrt. Das empfeht sich nur bei einer Beladung bis zu oder unter 2,75kg

Be einer hohenen Beladung empfeht es sich, diese Taste zu drücken, um eine bessere Wirksamkeit bei der Entfernung von Waschmittelresten zu garantieren. In thisem Fall verlangert sich die angegebene Zeit in jedem Programm um circa 10 Minuten.

V - TASTE SCHLEUDERDREHZAHL (leuchtet nicht auf)

Wird these Taste gedrückt, kann die Schleudergeschwindigkeit (max./0 U/min.) ausgewählt werden. Diese wird im Display angezeigt und verändert sich jedesmal, sofern die Taste gedrückt wird.

Nachdem man ein Programm ausgewählt hat, kann nur eine unterhalb für jeder Programm vorher festgesetzt Beschwindigkeit einstellt werden.

V - TASTE STARTVORWAHL (Wenn die taste gedrück ist, gibt das Display die Zeitdauer in Stunden an)

These Drucktaste ermöglich es, die Imbetriebnahme der Waschmaschine zwischen 1 and 16 Stunden zu verschiben. Gehen Sie dazu in folgender Weise vor: 1. Wahlen Sie wie gewohnt das gewünschte Programm aus.

1. Drücken Sie impulsweise die Taste, bis die Stunden, um die man den Start der Waschmaschine verschreiben möchte, auf dem Display erscheinen (jeder Impuls entspricht einer Stunde).
2. Betätigen Sie die Starttaste (St).

Die ausgewählt Zeitdauer lauft ab thisem Moment auf dem elektronischen Timer ab, bis die Position Null erreicht wird. Danach wird das Waschprogramm gestartet, das automatisch bis zu seinem Ende ausgeführrt wird.

St - TASTE START

Wenn these Taste gedrückt wird, die Waschmaschine in Gang gesetzt und das ausgewählte Programm wird automatisch ausgeführht, ohne das es eine Möglichkeit gibt, die Programmeigenschaften zu verändern.

Wenn das Programm ausgewählt oder angelaufen ist, leuchtet die Drucktaste auf und im Display blinkt ein Doppelpunkt, der die Stundenziffer von den zwei Minutenziffern trennt. Um ein schon ausgewähltes Programm zuändern, ist es notwendig, den Programmwahlschalter (P) auf die Stellung STOP zu drehen, womit der Vorgang RESET oder die Lösung des Programms automatisch ausgeführrt wird. In dieser Stellung (STOP) steht nichts im Display, nur drei waagerechte Striche blinken in demselben auf.

VS - ALLGEMEINE HINWEISE ZUM DISPLAY

Dieses Fenster oder Display ist durch einenwaagerechten Strich digital in zwei Teile geteilt. Über diesen Strich werden die aktuelle Funktion de ausgewählten Programms mittels Symbole (Waschen, Spülen, Schleudern) und die Programmdauer bzw. Wartezeit mittels Ziffern angezeigt.

Unterhalb desses Strichs wird die Schleudergeschwindigkeit angezeigt. Ist die Ein/Aus-Taste gedrückt, zeigt sich:

1. Programmtaste (P) auf Position Stop: das Display leuchtet auf und die drei waagerechten Striche blinken, was die Stellung RESET anziegt.
2. Drucktaste (P) wählt ein Programm: das Display leufchtet auf, der Doppelpunkt blinkt und es erscheinen das der anfänglichen Funktion des Programms entsprechende Symbol (Waschen, Spulen, Schleudern), die Programmdauer desselben Programms in Stunden: Minuten und die Starttaste START, leuchtet diese Taste auf und das Programm wird in Gang gesetzt. So wie das Programm ablauft, erscheint im Display das Symbol für diejenige Funktion, die in dem Moment ausgeführrt wird un die Dauer, die bis zum Beenden desselben Programms fehlt. Dan erscheint "end".
3. Drucktaste (P) wählt ein Programm mit Wartezeit: das gleiche Verfahren wie im 2. Punktim Display erscheint die Wartezeit in Stunden anstatt der Programdauer. Wenn die Wartezeit abläuft, erscheint im Display die Programmdauer und die Waschmaschine wird automatisch in Gang gesetzt bis das Ende des Waschgangs erreicht wird. Dann erscheint "end".

PRAKTISCHE HINWEISE

a) Die korrekte Menge Trockenwasse einfllen und das geeignete Programm wahlen (Abschnitt 3.3 und 8)

b) Die auf der Tabelle angegebene Temperatur is die maximal erreichbare.

c) Mit dem Temperaturwahler kann die gewünschte Temperatur gewählt werden, die immer unter der auf der Programmtafel angegebenen liegen muß (Abschnitt 8).

e) Die Funktionen und Merkmale jeder Programms können dem Abschnitt 8 (Waschprogrammtabelle) entnommen werden. Zur Inbetriebnahme siehe Absatz 3,5 und die VORGEHENSWEISE ZUR INBETRIEBNAHME auf Seite 12, sowie auch die Bezeichnungen der LED-Kontrollampen auf der gleichen Seite.

f) Sümmtliche Wäscheteile mit dem Symbol Wolle auf dem Etikett konnen in dieser Waschmaschine vollkommen unbesorgt mit dem programm Wolle gewaschen werden.

h) Die Lagearf nur fur weiten Baumwollstoffe verwendet werden.Sie muß fur Waschmaschinen geeignet sein - nicht konzentriert-und in den entsprechenden Behälter im Waschmittelfach eingefüllt werden. Die Maschine nimmt automatisch die Lage im geeigneten Moment im Waschvorgang auf.

i) Die Drucktaste "Extrapälen"erlaubt einen weiteren Spülvorgang, wenn der Verbraucher dies für angebracht hält.

p) Wenn der Strom während des Waschgangs ausfällt und dieser wiederkommt, wird das Waschprogramm ab der letzten Stellung fortgeführrt. Um ein neuen Programm auszuwahlen, ist es notwendig, die Programmscheibe (P) zuvor auf die Stellung Stop zu drehen, circa 5 Sekunden lang.

q) Nachdem das passende Programm ausgewählt und die Starttste (St) betätigter worden ist, werden die Merkmale desselben Programms nicht geändert, auch wenn der Programmwahler auf eine endere Stellung gestreht wird. Das Programm kann nur rückgangig gemacht werden, indem der Programmwahler (P) auf die Stellung Stop gestreht wird. In dieser Stellung muss die Kontrollampe der Starttaste (Start)blinken.

r) Nur für die Programme, bei denen man den Taste Vorwässe (Pr) drückt, muss man Wascmittel in den für die Vorwässe bestimmte Kammer zugeben. Diese Taste bleibt erleuchtet.

s) Wenn die Taste Vorwäsche betätig wird, erhöht sich der Energieverbrauch um 0,35 kWh und die Zeit um 25 Minuten gemäß den angegebenen Daten in der Programmtabelle.

GARANTIEBEDUNGEN FÜR DIE ERSTEN 24 MONATE

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben gut gewählt. Ihr Bomann- Gerät ist ein Qualitätserzeugnis – wie andere Bomann- Geräte auch, die zur vollen Zufriedenheit ihrer Besitzer in ganz Europa arbeiten. Wenn es noch einmal zu einer Störung kommt, hilft Ohnen unsere Kundendienst. Die Service- Nummer an Ihr Gemärat ist dannalanders wichtig,itte nicht entfernen!

Bitte geben Sie unbedingt an:

1. Vollständige Anschrift und Telefon- Nr.
2. Geratotyp und Seriennummer.
3. Fehlerbeschreibung.

Garantiebedinungen

Als Käfer eines Bomann - Gerätes stehen Ohnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit ihrem Handler zu. Zusätzlich räumen wir Ohnen eine Garantie zu den folgenden Bedingungen ein:

1. Leistungsdauer

Die Garantie lauft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Wahrend dieser Frist werden Mängel am Gerät unentgeltlich beseitigt, d.h. Sie brauchen die Material- und Arbeitskosten nicht zu bezahlen. Voraussetzung ist, daß das Gerät ohne besonderen Aufwand für Reparaturen zugänglich ist. Bei gewerbllicher Nutzung (z.B. in Hotels, Kantinen) oder bei Gemeinschaftsnutzung durch mehrere Haushalte beträgt unsere Garantie jedoch nur 12 Monate. Durch die Inanspruchnahme der Garantie verlangert sich die Garantie weder für das Gerät, noch für die neu eingebauten Teile.

2. Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die durch Nichtbeachtung der Gebrauchsanweisung, unsachgemäß Aufstellung, bzw. Installation oder durch Anschluß an falsche Netzspannung entstehen, Schäden aufgrund von chemischer bzw. elektrothermischer Einwirkung oder durch sonstige anormale Umweltbedinungen. Glas-, Lack- oder Emaileschäden und evtl. Farbunterschiede, sowie defekte Gluhlampen. Wir erbringen auch dann keine Leistungen, wenn - ohne unsere besondere, schriftliche Genehmigung - von nicht ermächtigten Personen am Bomann - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreiie, durch einen qualifizierten Fachmann mit unseren Originalteilen durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften einen anderen EU-Landes.

3. Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die in der Bundesrepublik Deutschland in Betrieb sind.

Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedinungen erbracht. Eine Verpflichtung zur Leistung der Garantie besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge außerhalb der Garantiezeit gilt:

• Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und ohne Abzug zu bezahlen.

• Wird ein Gerät überprüft bzw. eine angefangene Reparatur nicht zu Ende geführt, werden Anfahr- und Arbeitspaushalen berechnet. Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich.

Im Servicefall oder bei Ersatzteilbestellungen wenden Sie sichitte an unseren Kundendienst.
