BEDIENUNGSANLEITUNG WA 922 BOMANN

Bitte handbuch lesen und gut aufbenwahlen

Dieses Gerät entspricht den Vorschriften der Richtlinie 89/336/EWG über elektromagnetische Kompatibilität und der Richtlinie 73/23/EWG über elektrische Sicherheit und der Richtlinie 93/68/EWG für CE.

1-Spezifische Eigenschaften
2- Installation/Montage
3- Handhabung
4-Instandhaltung
5- Warnungen und ratschlage
6-Sicherheitseinrichtungen
7-Bedierungseinrichtungen
8- Tabelle der Waschprogramme

INDEX

1.1 - Technische Daten

Abmessungen. .85 cm

Breite. 60 cm

Tiefe. 55 cm

• Kapazität: Waschen... Baumwolle. 5 kg

Synthetik. 2,5 kg

Wolle. 1 kg

• Spannung (m.f.). 220 - 230 V ~ 50 Hz
  Hochstleistung Waschen. 2.200 W

Schleudergeschwindigkeit	400			U/min
Energieverbrauch Baumwolle 60°C (ohne Vorwäschene)	1.151.35	1.03	kWh
Wasserverbrauch Baumwolle 60°C (ohne Vorwäschene)	69	59	49	1

1.2 -Beschreibung der Waschmaschine

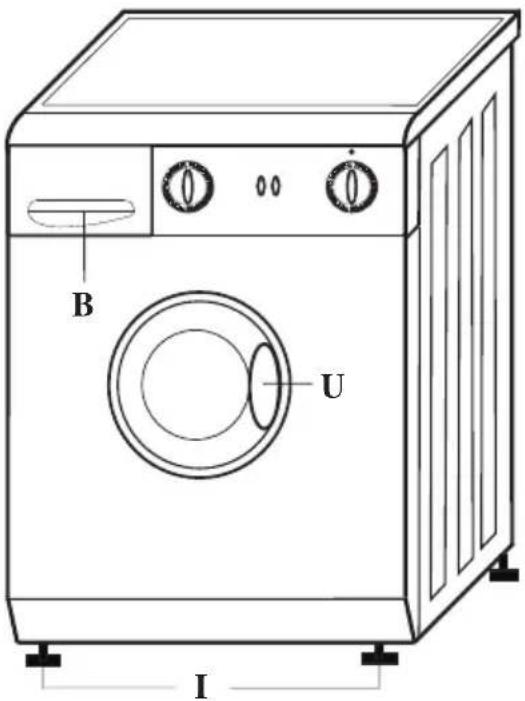

Ab. 7 BESCHREIBUNG

B- Waschmittelfach

C-Taste Ausschluß Schleudern

E-Taste ECO 60^

F-Taste fur Kaltwaschen

I-Stellfube

L-Pilotlicht

M-Taste ECO 1/2 Beladung

P-Programmwahler

T-Temperaturwahler

U-Hebel TurÖffnen

Y-Taste Extra Spulen

2- INSTALLATION

2.1 - Entfern der Verankierung

Nachdem die Maschine aus ihrer Verpackung befrei ist, muß die Blockierung der Trommel entfemt werden, bevör die Maschine in Betrieb genommen wird.

Hierzu ist wie folgt vorzugehen:

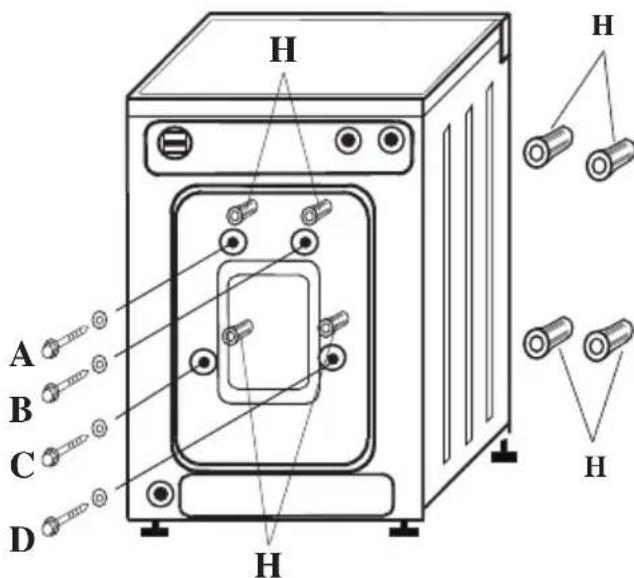

1.) Sümmtliche Schrauben A-B-C-D lose n und entfern.
2.) Einen Schraubenzieher in die frei gewordenen Locher einfahren und unter Druck schrag halten, bis die vier Abstandhalter (H) hersausfallen, die aufgehoben werden den müssen.
3.) Es ist äußert wichtig, daß die vier Abstandhalter (H) nicht im innerer der Maschine bleiben, da sie Dort die Maschine beschädigen konnen. Außerden werden sie für einen möglichen Transport der Maschine, z.B. bei einem Umzur, benötigt.

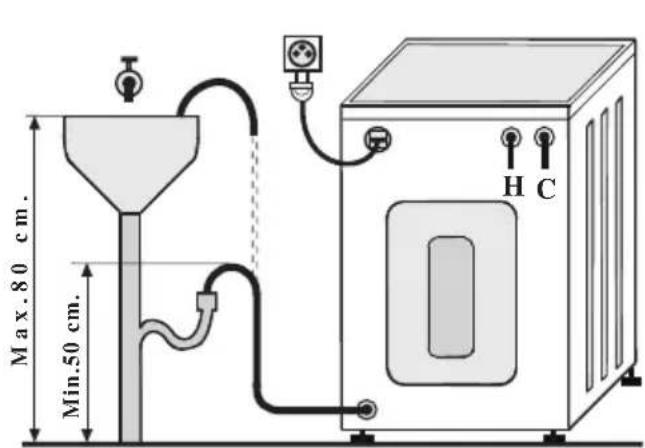

2.2 - Wasseranschluß

Der Benützer muß über einen Wasserhahn mit 3/4-Gewinde und einen Abflüß in einer Höhe von 50 bis 80 cm über dem Boden verfügen. Der Druck im Wassernetz muß zwischen 4 und 98 N/cm² liegen.

Gehen Sie Wie folgt vor:

-Lassen Sie Etwas Wasser laufen, bevor Sie das Rohr anschlieben. Schlieben Sie den Wassereinlaufschlauf an. Verwenden Sie damit die Gummidichtigung, die sich im Zubehörbeutel befindet.

-Furen Sie den Ablaufschlauch durch ein Rohr mit groBerem Durchmesser oder befestigen Sie ihn gut an irgendeiner Art von Ablauf in der angegebenen Höhe. -Keiner der beiden Schlauchearfgeknigt oder abgeschnurt werden.

C-KaltwasseranschluB. H-Warmwasseranschlu

Der Anschluß H kann nur bei den entsprechend ausgerüsteten (bithermischen) Maschinen vorgenommen werden.

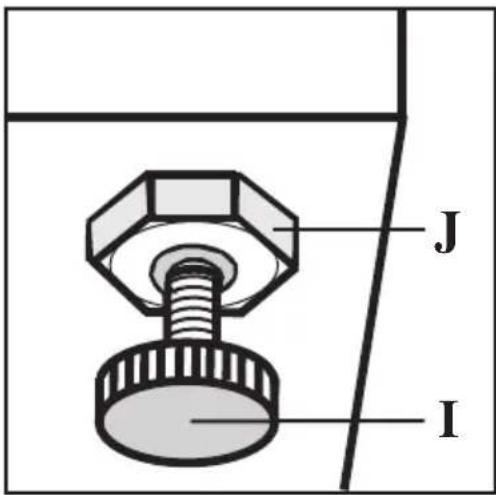

2.3 - Nivellierung.

Für eine optimale Funktion de Gerätes ist es notwending, diesen einzelwert,d.h. waagrecht und stabil aufzustellen.

Nachdem Sie die Maschine an ihren Platz gestellt haben, verstellen Sie die FüBe I and der Vorderseite der Waschmaschine, bis diese vollig waagrecht steht und alle vier FüBe fest auf dem Boden abgestützt sind.

• Nach dieser Nivellierung brockieren Sie die verstelltbaren Fuß mit der Mutter J.

• Zur Vermeidung von Lärn und Vibrationen vergewissem Sie sich, daß die Maschine weder die Wand noch benachbarte Möbel berührt.

• Überprüfen Sie von Zeit zu Zeit die Nivellierung der Maschine und wiederholen Sie diese Schritte wenn notig.

2.4 -Stromanschluß.

Bavor Sie die Waschmaschine ans Stromnetz anschließen, beachten Sieitte folgende Punkte:

Die Versorgungsspannung muß einphasig 220-230 V ~ sein (230-240 ~ für U.K.).
- Stromzähler, Begrenzer, Sicherungen, Stromanschluß und installationmüssen für die auf dem Typenschild dieser Waschmaschine angegebene Leistung ausgelegt sein.
- Sicherung 10A 250 V (13A 250 V für U.K.).

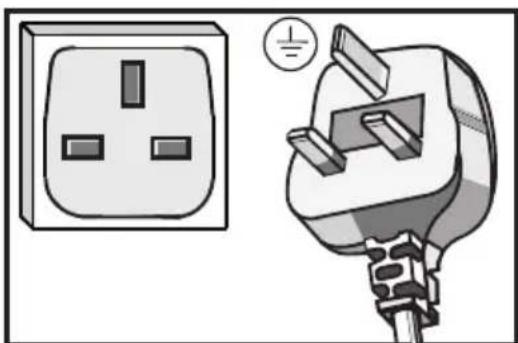

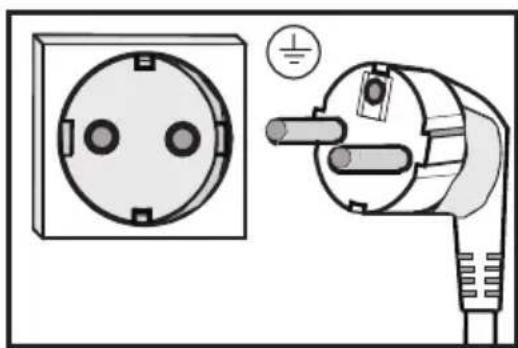

- Verwenden Sie eine Steckdose mit Erdungsklemme. Der Stecker der Waschmaschine garantiert die Erdung der Maschine.

Falls die Steckdose über keine Erdung verfügt, muß die zentrale Erdung der Waschmaschine an eine gute KUNSTLICHE ERDUNG angeschlossen werden (fragen Sie ihren Installateur).

DIE WASCHMASCHINE MULLS UNBEDINGT GUT GEERDET WERDEN.

Der Hersteller leht eine Haftung bei Unfälle oder anderen Zwischenfällen infolge einer mangelhaften oder fehlenden Erdung ab.

ANMERKUNG: Ein beschädigtes Netzkabel muß所提供 durch ein gleichwertiges neues Kabel ersetzt werden. Spezielle Ersatzkabel erhalten Sie beim Hersteller bzw. beim zuständigen Kundendienst.

3- HANDHABUNG

3.1 - Beladungstür - Öffnen.

Nach Beendigung des Waschprogrammes muß der Programmierknopf (oder Taste Inbetrieb/Stopp) gedrückt werden. Nach 3 Minuten Wartezeit laßt sich die Tür öffnen.

FALL A: 1. Mit dem zeige-und Mittelfinger den versteckten Hebel drucken [1]

1. Nach außen zienen.

FALL B: Den Turhebel nach außenziehen.

ACHTUNG: Bei geöffneter Tur ist der Stromzufuhr unterbrochen und die Maschine lauft nicht.

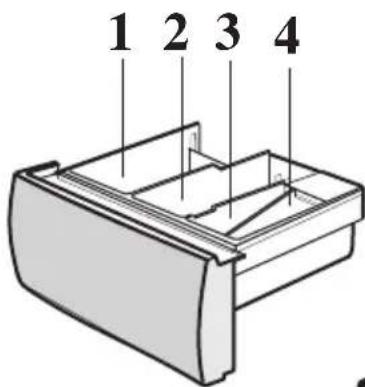

3.2 - Waschmittelfach. Veteilung der Waschmittel.

• Um das Fach herauszuziehen, muß man mit der Hand in das Innere des Seinfefaches greifen und das Fach Herausgezogen werden.

FACH 1 - Waschmittel für die Vorwäsche (hochstens 50g

FACH 2 - Waschmittel für die Hauptwasse (hochstens 125g ).

FACH 3 - Lauge (höchstens 80ml unkonzentriert).

FACH 4 - Weichmacher (hochstens 80ml

• Auf keinen Fall darauf die angegebene Einfüllhöhe de Faches übersritten werden.

Die geeignete Menge Waschmittel hangt vom Härtegrad des Wasser, dem Verschmutzungsgrad der Wasche und der Beladungsmenge ab (Nachschauen bei den Anweisungen des Herstellers).

• Vergewissern Sie sich, daß der Stff laugenvertraglich ist, falls Sie Lauge verwenden möchten.

3.3 - Wahl der Waschefüllung.

Bevor Sie die Wäische in die Maschine einnullen:

• Teilen Sie sie in drei Gruppen auf (Baumwolle, Kunstfaser und Wolle).
• Trennen Sie in jeder Gruppe die bunte von der weiß Wäsche.
• Nachdem Sie die Wäsche so eingeteilt haben, füssen Sie sie nach Art und Farbe getrennt einzeln in die Trommel der Maschine ein. Beachten Sie damit folgende Werte:

Baumwolle max.5 kg.

Kunstfasern max. 2,5kg

Wolle max. 1kg

Nachdem Sie die Wäsche je nach Stoffart und Farbe aufgeilt haben, mösen Sie das richtige Programm und die entsprechende Temperatur auswahlen. SIEHE TABELLE DER WASCHPROGRAMME (aBSCHNITT 8).

3.5 - Inbertriebnahme.

Nachdem Sie die Maschine gefüllt und die Türe geschlossen sowie das Waschmittel in die entsprechenden Schubladenabteile eingefüllt und das geeignete Programm gewählt haben, brauchen Sie nur noch AM PROGRAMMKNOPF (P) (PP) ZU ZIEHEN, (oder Taste X) um die Waschmaschine in Gang zu setzen.

Die Maschine führt automatisch samtliche Operationen aus, die bis zum Ende des Waschzyklus vorgesehen sind.

Die Wäsche ist dann bereit zum Aufhängen (bzw. zum Bügeln im Falle der Kombination aus Waschmaschine und Wäschetrockner).

3.6 - Empfehlungen für ein sparsameres Waschen.

3.6-1 - Nutzung des vollen fassungsvermögens (Abschnitt 8).

Bei einer Nutzung des vollen Fassungsvermögens spart man Energie, Wasser. Waschmittel und Zeit.

Beitr aener vollen Trommel verbraucht man 50% weniger Energie als beizwei nur gefüllten Trommeln.

3.6-2 - Ist ein vorwahlen unbedingt erforderlich?.

Nur bei wirklich starken Flecken!.

Läbt man bei normal oder weniger verschmutzter Wäsche den Vorwaschgang weg, spart man Waschmittel, Wasser, Zeit und zwischen 5 und 15% Energie.

3.6-3 - Muss wirklich heiss gewaschen werden?

Weicht man die Wäsche ein und behandelt Flecken vor dem eigentlichen Waschvorgang, kann man auch mit kaltem Wasse waschen. Beim Waschprogramm mit 60^ verbraucht man so 50% weniger Energie.

4- INSTANDHALTUNG

4.1 - Reinigung der Entwässerungs-Motorpumper

These Maschine verfügbar über eine eingebaute SELBSTREINIGENDE Motorpumpe mit hochsten Funktionellen Leistungen.

These Motorpumpe kann mit Hilfe von Wasser Faden, Knöpfe und keine Dinge mitreißen und weiterbefordern. Daher besteht die Maschine keinen Wasserfilter.

Unter normalen Umständen kann diese Motorpumpe nicht blockiert werden. Sollte dies noch der Fall sein, setzen Sie sich mit dem Technischen Dienst in Verbindung, um die Störung beheben zu halten.

ANMERKUNG: Bevor Sie die Wäsche in die Waschmaschine geben, sehen Sie nach, ob sich Munzen, Knöpfe, Spangen usw. in den Taschen befinden.

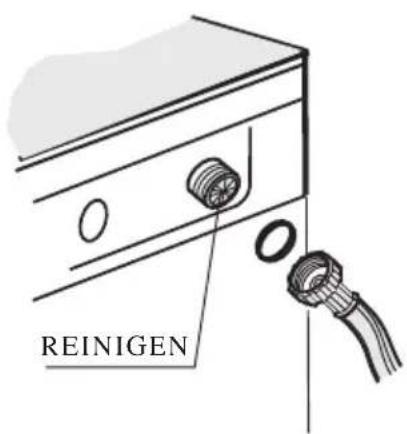

4.2 - Reinigung des Filters des Elektroventils.

Die möglichen Verunreinigungen im Wasserverteilnetz lagern sich im Filter ab, der am Eingang des Elektroventils montiert ist.

Zur Reinigung dess Filters:

a) Schlieben Sie den Wasserhahn.
b) Schrauben Sie den Wassereinlaufschlauch auf der Seite der Waschmaschine ab.
c) Ziehen Sie den Filter mit einer Spitzzange Heraus und reinigen Sieihn.
d) Anschluß des Schlauches in umgekehrter Reihenfolge.

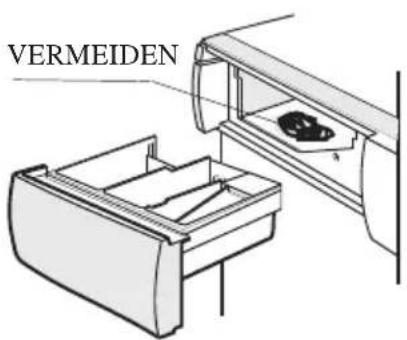

4.3 - Entfernen von Wascmittelresten.

Das übermäßige Füllen der Vorwasch-und Waschmittelabteile hat zur Folge, daß sich Waschmittelreiste im Inneren des Sammlers ablagen, welche mit der Zeit das Austreten von Wasser durch die Öffnung der Waschmittelschublade hervorrufen konnen. Zum Entfern den dieser Reste wird die Waschmittelschublade kräftig herausgezogen und entsprechend gereinigt.

5- WARNUNGEN UND RATSCHLAGE.

Damit Ihnen Ihr Gerät ein Höchstmaß an Zufriedenheit und Leistung, bieten kann, sollen den Sie unbedingt die nachstehenden Anweisungen befolgen:

Wahlen Sie die richtige Wasechefullung (Abschnitt 3.3) und das entsprechende Programm (Abschnitt 8).
Vor der Inbetriebnahme der Maschine muß die Trommel unbedingt deblockiert werden (Abschnitt 2.1).
Überzeugen Sie sich vor dem Offnen der Türe, daß Wasser abgelassen und die Anzeigelampe erloschen ist.
Schlieben Sie den Stecker an eine GEERDETE Steckdose mit der richtigen Spannung an.
Füllen Sie die Waschmittel in der richtigen Menge und ins correkte Abteil ein (Abschnitt 3.2).
Esistratsam,kleine Waschestücke,wie Strumpfe,Schuhsenkel usw.in einemNetzbeutelzuwaschen，um zu vermeiden，daBsieverloengehen.
Überzugen Sie sich vor dem Einfüssen der Wäsche, daß sich nichts mehr in den Taschen befindet (Münzen, Knöpfe, Haarnadeln usw.) und daß die Reißverschlussse offen sind.
Überprüfen Sie regelmäßig die Sauberkeit de Filters (Abschnitt 4.1).
Eingriffe ins Innere der Waschmaschine)durfen ausschlieBlich durch Spezialisten vorgenommen werden.
Lassen Sie die Türe nach der Wäsche immer halboffen stehen, um die Verformung der Gummidichtung zu vermeiden.
Wenn die Wäsche sehr stark verschmutzt oder lehmbeschmiert ist, ist es ratsam, ein Programm mit Vorwäsche zu wahren.
Füllen Sie die Maschine ganz, um eine bessere Rentabilität zu erreichen.
Bei der Installation der Maschine oder nach einer längeren Betriebsunterbruch ist es ratsam, einen Waschgang ohne Füllung durchzuführn, um das mit Rost aus der Leitung verschmutzte Wasser zu entfernen.
Bei kombinierten Waschmaschinen und Wäschetrocknern darf die Trockenfungtion nicht benutzt werden, wenn die Wäsche mit ingerdeiner nicht wasserigen Lösung behandelt wurde.
Außerdemarf die Trockenfunktion nicht bei Artikel angewendet werden, die Schaumgummi oder ähnliche Elastomere enthalten.
Der Wasch-und Trockenautomat muß an einem ausreichend belufteten Ort geschützt vor Gasen aus anderen Geräten oder defekten Anlagen aufgestellt werden.
Die zwischen Fußboden und Unterveri der Maschine gelegenen unteren Luftungsöffnungen durref nicht verstopft werden (durch einen Teppich, Lappen, usw.).

Bei Zweifeln oder abnormalem Betriebsverhalten setzen Sie sichitte mit dem KUNDENDIENST in Verbindung. Überprüfen Sie vor Ihrrem Anruf jedem folgen de Punkte:

a) Die Maschine Funktionier rich. Überzeugen Sie sich, daß:

• die Túre gut geschlossen ist.
• die Sicherungen nicht geschmolzen sind bzw. der Sicherungsautomat angesprochen hat.
• der Programmknopf nicht auf Halt stehen.

b) Das Wasser lauft nicht ein. Überzeugen Sie sich, daß:

• der Wasserhahn geöffnet und genügend Druck vorhandenist.
• der Filter des Elektroventils nicht verstopft ist (Abschnitt 4.2).
• der Zulaufschlauch nicht abgeschnurt ist.

c) Das Wasser luft nicht ab, oder die Maschine schleudert nicht.

Überzeugen Sie sich, daß :

• der Ablaufschlauch nicht abgeschnurt ist.
• der Filter der Ablaufpumper nicht verstopft ist.

d) Das Wasser lauft gleichzeitig ein und wieder ab. Überzeugen Sie sich, daß:

• der Ablaufschlauch auf der richtigen Höhe angebracht ist (Abschnitt 2.2). und keinen Syphon bildet, weil die Duchmesser these Schlauches und des Ablaufs, auf den er sich stützt knapp bemessen waren.

e) Die Maschine vibriert oder lauft sehr laut. Überzeugen Sie sich, daß:

• die Verankerung gelöst wurde (Abschnitt 2.1).
• die Waschmaschine korret nivelliert ist (Abschnitt 2.3).
• die Maschine nicht wegen Berührung mit Möbeln oder Wand vibriert.

f) Die Maschine veliert Wasser. Überzeugen Sie sich, daß:

• der Filterdeckel gut geschlossen und die Dichtund an inrem Platz ist.
• der Einlaufschlauch beidseitig gut angezogen und die Dichtung an ihrem Platz ist.
• das verwendete Waschmittel gut pulverisiert ist und keine Klumpen bildet, die die Waschmittelschublade verstopfen konnten.
• die Maschine korrekt nivellier und nicht nach vorn geneigt ist.

g) Das Waschergebnis ist unbefriedigend. Überzeugen Sie sich, daß:

• das richtige Programm und die richtige Temperatur gewählt sind.
• das Waschmittel richtig dosier wurde.
• der Filter nicht verstopft ist, wodurch nicht richtig gespült wurde.

h) Sollte sich die Tur für die Beladung nicht öffnen setzen, achten Sie bereits darauf auf, daß:

• Das Pilotlicht (falls vorhanden) nicht leuchten darf. Wenn es leuchtet, muß der Knopf (oder die Taste), in Position Stopp gedrückt und drei Minuten, gewartet werden, bis die Tur geöffnet werden kann. Wenn sie sich dann immer noch nicht öffnen laßt, reicht vielleicht ein kurzer Schlag mit der Hand aus, damit sich durch die so erzeugte Virbierung die Sicherheitsblockierung lost.

Sollte man die Tur danach immer noch nicht öffnen können, mächt es unser Technischer Service angerufen werden, der sich in kürzester Zeit mit Innen in Verbindung setzen wird.

Die Telefonummer erscheint auf der Kontrolliste des Technischen Services oder an der Maschine selbst auf dem Etikett DIREKTE LINIE für die Kundenbetreuung oder den Technischen Service.

6 - SICHERHEITSEINRICHTUNGEN

6.1 - AnderTur.

Eine elektromechanische Sicherung verhindert das Öffnen der Tür während des Betriebs des Gerätes und damit die Gefahr von Verletzungen durch hohe Temperaturen oder die Bewegung der Trommel beim Eingreifen in die Maschine.

6.2 - Am Waschmotor.

Im Falle einer mechanischen Überlastung aufgrund von Unter-oder Überspannung wird der Motor automatisch durch eine Thermosicherung geschützt.

6.3 - Beim Erwärmen.

IDas Erwärmen das Waschwassers kann erst beginnen, wenn der notwendige Wasserstand erreicht ist.

Bei Wassermangel oder geschlossen Wasserhahn bleibt die Maschine stehen (das Programm lauft nicht weiter).

Ein Sicherheitsthermostat verhindert eine Überhitzung.

6.4 - Hydralik.Wassereinlauf.

Bei verstopftem Filter kann die Maschine niemals überlaufen,und bei einem Elektroschaden der Motorpumpe Funktioniert das Elektroventil zum Befullen nicht mehr.

6.5 - Kindersicherung.

Der Zugang zur Türe und zum Filter der Motorpumpe ist gegen ungewöllte Manipulation durch Kinder geschützt.

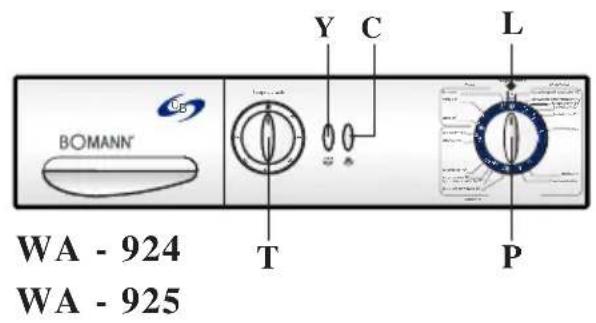

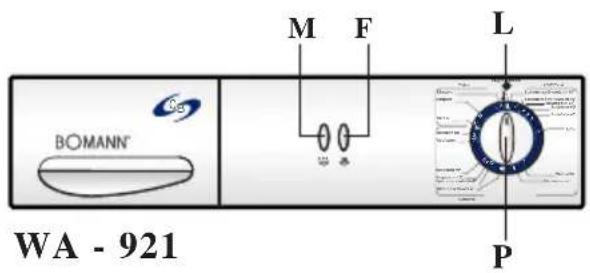

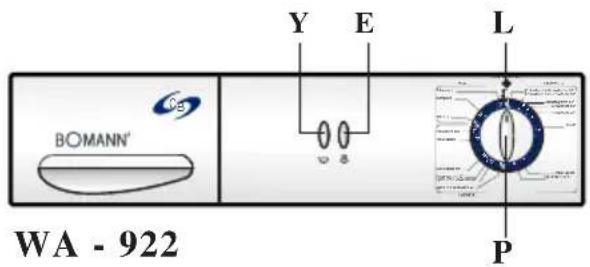

7-BESCHREIBUNG DER MASCHINE

WA-923

PROGRAMMSCHALTER

Dieser Knopf hat zwei Funktionen:

1- Wahl des geeigneten Waschprogramms für Art und Verschmutzungsgrad des zu waschenden Gewebes.

Zum Einstellen des Programms drücken Sie den Knopf ein und drehenihn im Uhrzeigersinn, bis er auf dem Zeichen des gewählten Programms liegt.

2-Inbertriebsetzen der Waschmaschine.

Nachdem Sie das geeignete Programm gewählt haben,ziehen Sie den Knopf Heraus; die Maschine lauft an und führt automatisch samtliche Waschfunktionen bis zum Zyklusende aus. Der Programmknopf dreht sich mit dem Fortschreiben des Programms, bis er die Stop Position erreicht; an thisem Punkt drucken Sie den Knopf ein, um die Maschine vom Stromkreis zu trenen und das Öffnen der Tur zu erlauben.

Mit eingedrücktem Knopffunktioniert die Maschine nicht.

TEMPERATURWAHLSCHALTER

Dieser Knopf erlaubt das Einstellen der gewünschten Temperatur für das Waschwasser entsprechend der Gewebeart der eingefüllten Wäsche. Es kann die in der Programmtabelle angegebene oder eine niedrigere Temperatur (sogar Kaltwäsche) gewählt werden.Zum Einstellen der Temperatur braucht nur der Knopf gedreht werden, bis er auf der entsprechenden Angabe stehen.

TASTE OHNE SCHLEUDERN

Wenn these Taste (nachinnen) ist, wird das Schleudern bei samtlichen Programmen der Maschine unterrück. Dies ist bei bestimmen empfindlichen Stoffen notwendig.

TASTE ECO 60^

Bei Drücken dieser Taste (nachinnen) ist, lauft automatisch das Programm der Maschine ab, mit dem eine beachtenswerte Energieeinsparung erzielt wird. Die Waschtemperatur theses Programmes beträgt 60^ .

TASTE KALTWÄSCHE

Wenn these taste (nachinnen) ist, wird das Erwärmen des Wassers bei sänftlichen Waschprogrammen unterrück; diese werden bei der Temperatur ausgeführct, mit der das Wasser in die Machine einläuft.

TASTE 1/2 FULLUNG

Wenn these taste (nachinnen) ist, führt die Maschine das Programm automatisch mit einer betrachtlichen Wassereinsparung durch. Nur ratsam, wenn die Füllung unter 2,5kg beträgt.

Darf nie bei Woll-und Kunstfaserprogrammen betätig werden.

TASTE EXTRA SPÜLEN

Wenn these Taste (Taste nach außen) eingedruckt ist, laufen die Baumwollprogramme automatisch mit einer beachtlichen Einsparung des Wasserverbrauches ab.

Dies empfieht sich allerdings nur, wenn das Füllgewicht 3 kg.oder weniger beträgt.Bei mehr Füllgewicht sollte diese Taste betätigter werden (Taste nachinnen), falls ein besseres Spülen der Wäsche gewünscht wird.

PILOTLIGHT

Das aufleuchtende Licht zeigt an, daß die Waschmaschine unter Strom stehen und die Turblockierung aktiviert ist.

Bei den Waschmaschinen erlischt das Licht nach Beendigung{jedes Programmes. Turverriegelung nicht in betrieb.

PRAKTISCHE HINWEISE

a) Die korrekte Menge Trockenwasche einfllen und das geeignete Programm wahlen (Abschnitt 3.3 und 8)
b) Die auf der Tabelle angegebene Temperatur is die maximal erreichbare.
c) Mit dem Temperaturwähler kann die gewünschte Temperatur gewählt werden, die immer unter der auf der Programmtafel angegebenen liegen muß (Abschnitt 8).
d) Bei Drücken der Taste Kaltwaschen wird das einlaufende Leitungswassers für die Waschprogramme nicht erwartet.
e")Die Programme für understandsfähige Stoffe Baumwolle werden mit einem langen Schleudervorgang.

Die Programme für delikate synthetischen Stoffe enden mit einem kurzen Schleudervorgang. Nach Beendigung kann auch das Wasser in der Trommel bleiben (wie bei taste A).

In thisem Fall ist der Programmierknopf für die Programmbeendigung um eine Stellung weiter nach vorn zu bewegen.

Die Programme für Wolle enden mit einem kurzen Schleudervorgang. Nach Beendigung kann auch das Wasser in der Trommei bleiben (wie bei taste A).

In thisem Fall ist der Programmierknopf fur die Programmbeendigung um eine Stellung weiter nach vorn zu bewegen.

f) Sümmtliche Wäscheteile mit dem Symbol Wolle auf dem Etikett konnen in dieser Waschmaschine vollkommen unbesorgt mit dem programm Wolle gewaschen werden.
g) Die Drucktaste ECO 60^ erlaubt ein Waschen mit einer beachtlichen Energieinsparung. Dies gilt nur für energische Waschprogramme Baumwolle.
h) Die Lagearf nur fur weiben Baumwollstoffe verwendet werden.Sie muß fur Waschmaschinen geeignet sein - nicht konzentriert-und in den entsprechenden Behälter im Waschmittelfach eingefüllt werden. Die Maschine nimmt automatisch die Lage im geeigneten Moment im Waschvorgang auf.
i) Die Drucktaste "Starkes Spulen"erlaubt einen weiteren Spulvorgang, wenn der Verbraucher dies für angebracht halt.
k) Beim programm Wolle aund Synthetik damit die Drucktaste ECO 1/2 Beladung aktiviert werden.
