MODE D'EMPLOI GVW765ONY Pelgrim
Notice d'utilisation Lave-vaselle intégré
Pelgrim confère 5 années de garantie sur l'appareil à condition que celui-ci ait été raccordé selon les règles de l'art par un installateur agréé conformément aux prescriptions d'installation. Pelgrim s'engage à remplacer gratuitement et ce pendant 5 années à dater de l'achat les pièces.
Pendant l'année suivant la date de l'achat il ne sera pas porté en compte de frais de déplacement ni de main-d'oeuvre.
Tombent sous la garantie tous les vices et dysfonctionnements résultant de fautes de construction ou de pièces défectueuses.
Les fautes d'installation et d'utilisation ne sont pas couvertes par la présente garantie.
Nom et adresse de l'installateur:
Date d'achat:
Numéro de téléphone du service après-vente et
des pièces détachées:
Pelgrim S.A. Belgique
Zone Industrielle, Keerstraat 1
B-9420 Erpe-Mere
Tél.: (053) 80 62 08
Fax: (053) 80 60 57

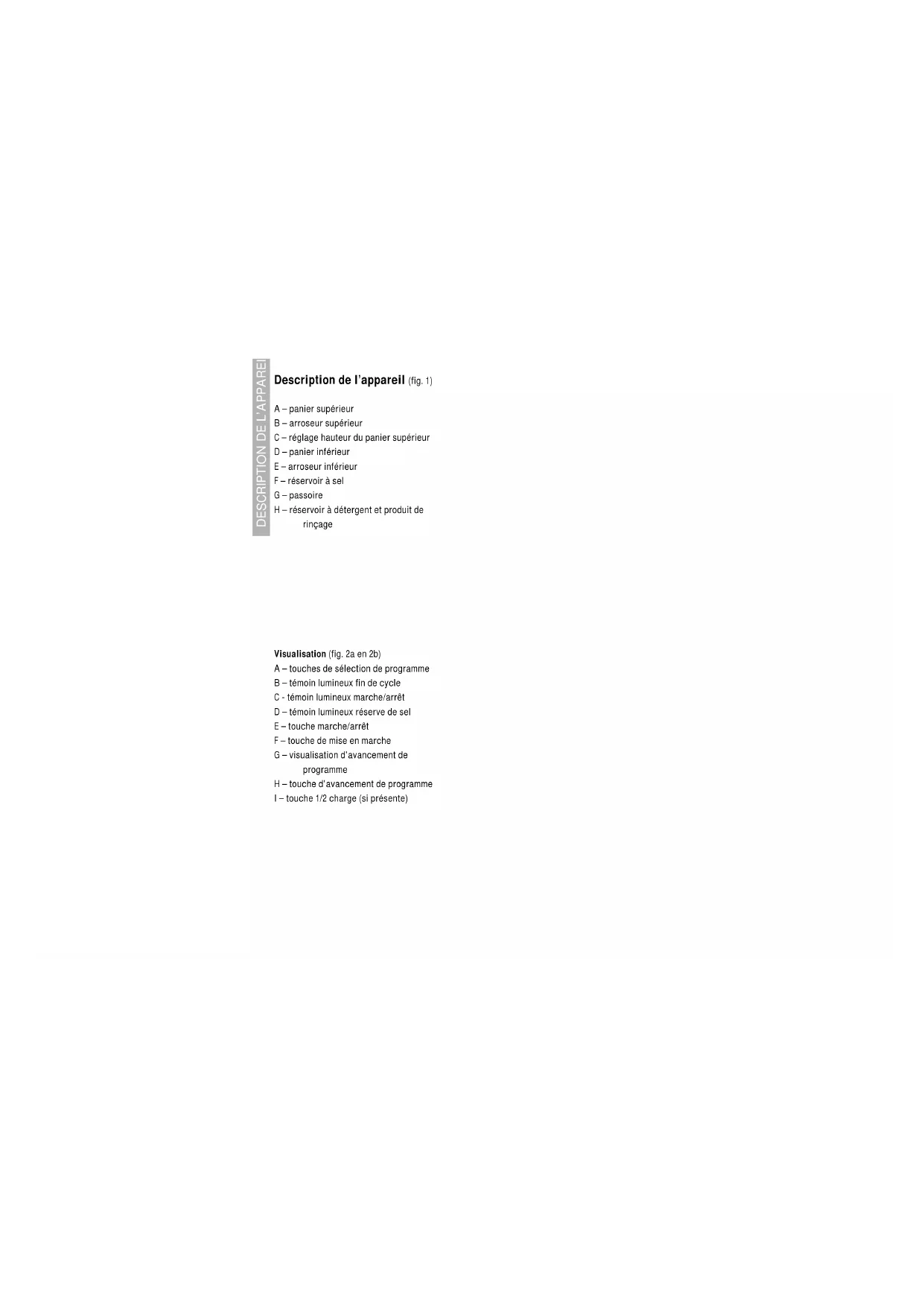

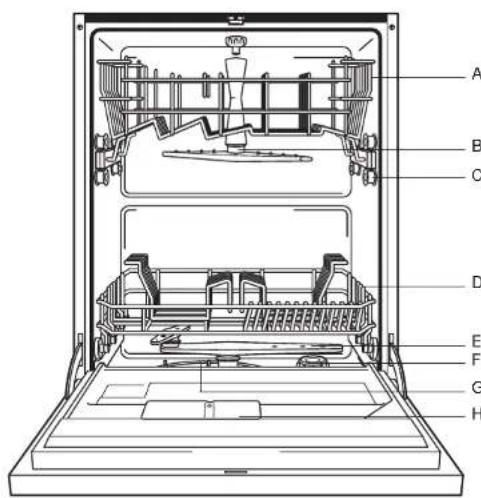

Description de l'appareil (fig. 1)
A – panier supérieur
B - arroseur supérieur
C – réglage hauteur du panier supérieur
D – panier inférieur
E – arroseur inférieur
F – réservoir à sel
G - passoire
H – réservoir à détergent et produit de
rinçage
Visualisation (fig. 2a en 2b)
A – touches de sélection de programme
B – témoin lumineux fin de cycle
C - témoin lumineux marche/arrêt
D – témoin lumineux réserve de sel
E - touche marche/arrêt
F - touche de mise en marche
G – visualisation d'avancement de programme
H – touche d'avancement de programme
I – touche 1/2 charge (si présente)
Introduction
Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité et de l'entretien ainsi que des conseils en matière d'environnement et d'économie d'énergie.
Conservez le mode d'emploi et les directives d'installation. Ainsi, un éventuel prochain usager de l'appareil pourra en profiter.
Table des matières
■ Sécuritée .... 38 - 39
Avant utiliser l'appareil .... 38
Précautions à prendre 38
Commande 40
Programme de lavage lave-vaisselle
60 cm 40
Programme de lavage lave-vaisselle
45 cm 40
Explication du programme .....40
Utilisation 41 - 45
Sel, lustrant et détergent ....41
Paniers 43
Le premier lavage 44
Anomalies de fonctionnement ..... 45 - 46
Nettoyage 46 - 47
- Installation 48
Montage 49 - 52
■ Elimination de l'emballage et appareil .52
Cet appareil est conformé aux prescriptions de la directive 89/336/CEE en matière de compatibilité électromagnétique.
Avant utiliser l'appareil
- Cet appareil ne peut être raccordé que par un installateur agréé (voir raccordement électrique).
- L'appareil est à utiliser uniquement à usage domestique et pour lequel il est conçu.
- Avant de réparer ou de nettoyer l'appareil, couper le courant. Toujours débrancher la fiche de prise de courant ou mettre le disjoncteur en position d'interruption du courant.
- Ne pas utiliser de rallonge électrique.
- Ne jamais nettoyer d'appareils électriques (mixer, robot de cuisine, etc) dans votre machine à laver la vaisselle.
- Utiliser des produits de lavage qui ne contiennent ni phosphates, ni javel.
- Pour éviter la formation de calcaire, remplir régulièrement le bac à sel régénérant. N'utiliser que du sel recommandé pour l'utilisation en lave vaisselle
■ Vérifier régulièrement la propreté des bras d'aspersion et des filtres. - Ne jamais utiliser la machine à laver la vaisselle sans les filtres.
- Ne pas monter ni s'assoir sur la porte ouverture, le lave-vaisselle pourrait basculer.
Précautions à prendre
Avant de remplir la machine
- Retirez d'abord les restes de nourriture. Vous éviterez ainsi toute obturation.
- D'abord faire tremper les plats et casseroles très sales (attaché(e)s).
Conseils écologiques
- Regroupez votre vaisselle sale et n'utilisez votre lave-vaisselle que lorsque vous pouvez remplir entièrement les deux paniers ou un panier (avec une option 1/2 charge).
- Choisissez toujours le programme de lavage le mieux adapté à la salissure de votre vaisselle.
Porcelaine
Ne convient pas:
A la porcelaine ayant une décoration ou des bords en relief. Attention aussi à la forme de la porcelaine. Les tasses en forme de tulipe cassent plus vite que les tasses aux formes droites. Ne mettez jamais de céramique poreuse dans votre lave-vaisselle.
Convient:
A la porcelaine cuite à 700/800 °C. Dans ce cas n'utilisez pas trop de produit de rinçage pour éviter tout dommage. La porcelaine blanche ou de couleur unie cuite à 1200/1300 °C résiste au lavage en lave-vaisselle.
Verre
Ne convient pas: Les pièces de vaisselle en cristal, en verre soufflé, en verre décoré ou en verre à bord doré
Convient:
Tous les autres types de verre.
Couverts
Ne convient pas:
Aux couverts dont le manche est en bois, en céramique ou en porcelaine. Le risque de fêlure est trop grand. Ce risque est d'ailleurs aussi présent pour les objets en bois lavés dans le lave-vaisselle.
Il n'est pas non plus recommandé de laver les couverts en acier chromé dans le lave-vaisselle. Ils sont sujets à la corrosion (rouille).
Convient:
Aux couverts en acier au chrome nickel 18/10. Ces couverts de haute qualité sont inoxydables et résistent à l'action des acides. Cependant la lame d'un couteau peut être d'une autre matière. Soyez vigilant. Les couverts en argent ou argentés sont aussi lavables en lave-vaisselle. Dans ce cas le produit de rinçage ne doit pas contenir d'acide citrique puisque celui-ci attaque l'argent. Les lavages réguliers en machine peuvent aussi provoquer des rayures.
Attention:
Vous profiterez plus longtemps de vos couverts et de votre lave-vaisselle en adoptant les conseils suivants:
■ Rincez vos couverts sales, notamment les couteaux sous le robinet. Vous éviterez ainsi les effets néfastes des restes de nourriture contenant sels et acides.
- Placez toujours les couteaux, fourchettes et cuillères le manche en bas.
- Séparez les couverts en acier au chrome nickel des couverts en acier chromé. Vous risqueriez sinon une propagation de la rouille.
- Retirez les couverts du lave-vaisselle dès la fin du programme de rinçage et essuyez-les. Ne laissez jamais les couverts humides dans la machine.
- Les couverts en argent ne doivent jamais se trouver au contact des couverts en aluminium, ceci risquerait d'endommager l'argent.
- Il est possible que les poignées en plastique des récipients deviennent ternes.
En outre...
- Les objets en plastique doivent être thermorésistants.
- Les récipients en aluminium, la vaisselle et certains verres peuvent décolorer après de nombreux lavages. Certaines décorations peuvent ternir.
Pour la faïence tenez compte de l'indication "Lavable en lave-vaisselle".
Au moment d'acheter un nouveau service, pensez aux formes qui conviennent au lave-vaisselle. A des parois égales et lisses, de grandes ouvertures, pas de creux trop prononcés, des décorations, des couverts et des faïences résistant au lave-vaisselle.
Commande
Programme de lavage lave-vaisselle 60 cm
touche programme produit produit consomm. consomm. duré du symbole de lavage de rinçage d'eau délectr. programme
| + | Trempage 7 litre 0,007 kWh 5 min. | |||||
| + | Intensif 65 °C X+X X | 28 litre | 1,8 kWh 90 min. | |||
| + | Normal 65 °C | X | X | 22 litre | 1,5 kWh | 90 min. |
| + | Energie 55 °C | X | X | 22 litre | 1,2 kWh | 50 min. |
| + | Court. 45 °C | X | 17 litre | 0,5 kWh | 28 min. | |
Programme de lavage lave-vaisselle 45 cm.
| touche symbole | programme | produit lavage | produit de rinçage | consomm.-d'eau | consomm. d'électr. | duré du programme |
| + Trèmpage | 5,5 litre | 0,02 kWh | 5 min. | |||
| + Intensif 65 °C | X+X | X | 24 litre | 1,65 kWh | 86 min. | |
| + Normal 65 °C | X | X | 18 litre | 1,25 kWh | 73 min. | |
| + Energie. 55 °C | X | X | 18 litre | 1,00 kWh | 50 min. | |
| + Court. 45 °C | X | 15 litre | 0,50 kWh | 29 min. |
La durée du programme et la consommation d'electricité dépendent de la température de l'eau admise.
Explication du programme
| Symbole | Qualifié pour... | Cours du programme |
| Vaiselle prête à être lavée selon le programme suivant. | Rinçage court à l'eau froide pour éviter que les restes de nourriture sèchent sur la vaisselle. | |
| Casseroles et assiettes très sales (pas de verre). | Prélavage à l'eau froide à 45 °C + lavage à 65 °C+ double rinçage à l'eau froide et rinçage à l'eau chaude à 67°C + séchage. | |
| Casseroles et assiettes sales. | Rinçage à 45 °C + lavage à 65°C + rinçage à l'eau froide et rinçage à l'eau chaude à 67°C + séchage. | |
| 20 °C | Lavage de vaisselle peu sale immédiatement après usage. | Rinçage à l'eau froide; lavage à 55 °C; un rinçage à l'eau froide un rinçage à l'eau de55 °C; séchage. |
| Lavage de vaisselle peu sale immédiatement après usage; max. 6 couverts. | Lavage à 45 °C; double rinçage à l'eau froide. |
Sel, lustrant et détergent
Sel
N'utilisez que du sel de régénération pour lave-vaisselle. N'utilisez en aucun cas du sel d'iode! Lorsque vous remplissez votre réservoir à sel régénérant, il est normal que des bulles se forment à la surface.

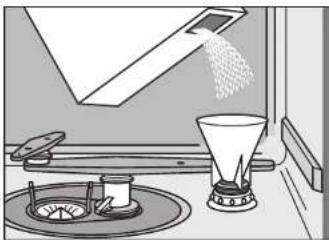

Dévissez le couvercle du réservoir à sel - dans le sens inverse des aiguilles d'une montre. Placez l'entonnoir fourni sur le réservoir (voir fig. 3). La première fois versez dans le réservoir un litre d'eau, puis 1,5 kg de sel. Nettoyez soigneusement le sel resté sur les bords puis revissez le couvercle.
- Ne remplissez le réservoir de sel qu'avant de mettre un programme en marche. Le sel de régénération est corrosif et peut attaquer les pièces de la machine.
La quantité exacte de sel régénérant
- Le lave-vaisselle est doté d'un indicateur de réserve de sel. Le témoin lumineux s'allume quand le réservoir doit être rempli.
- Vous pouvez régler la quantité de sel de régénération nécessaire à votre lave-vaisselle en fonction de la dureté de l'eau de conduite.
Lave vaisselle 60 cm.
Pour les lave-vaisselle 60 cm, vous disposez en fonction du type des réglages suivants:
- Vous pouvez modifier la consommation de sel en échangeant les couvercles ÷ et · - un couvercle se trouve dans le montant gauche de la porte, l'autre est fixé au petit tuyau dans le montant droit de la porte. En fixant le · - au tuyau, vous réduirez la consommation de sel En fixant le ÷ au tuyau, vous augmenterez la consommation de sel. Retirez les couvercles en les dévissant d'un quart de tour.
- Mesurez la dureté de l'eau à l'aide de la bande test fournie. Établissez la consommation de sel en fonction de la coloration de la bande. Adaptez le réglage en modifiant le cran d'arrêt de l'ouverture du remplissage du sel et la glissière dans le montant de la porte. Quatre réglages sont possibles:
| changemant- dure-coulisse cliquetde couleur de té dans le dans lela bande pour tDH montant reservoir àtest de la porte sel | |
| aucun* < 3 pas de sel pas de sel1 zone rouge > 4 vers le haut à gauche2 zones rouge > 7 vers le haut à droit3 zones rouge >14 vers le bas à gauche4 zones rouge >21 vers le bas à droit |
* Remptir de sel 1 fois par an
Lave-vaisselle 45 cm
Mesurez la dureté de l'eau à l'aide de la bande test fournie.
Établissez la consommation de sel en fonction de la coloration de la bande. Adaptez le réglage en réglant le cran d'arrêt de l'ouverture du remplissage du sel à l'aide du dos de la mesure. Deux réglages sont possibles.
| changement de-couleur de la °dbande pour test | dureté cliquet dans laH reservoir à sel | |
| aucun* < 3 pas de sel1 zone rouge >42 zones rouge >7 à droit3 zones rouge >14 à droit4 zones rouge >21 à gauche |
** Remptir de sel 1 fois par an
Dureté de l'eau
Renseignez-vous sur la dureté de l'eau de conduite dans votre région auprès du Service des Eaux.
Lustrant de rinçage


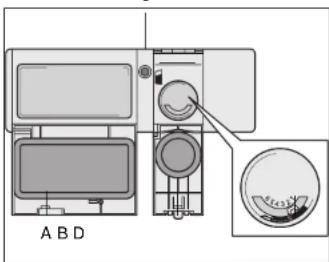

A B Dfig. 4
- Ouvrir le distributeur de produit de rinçage situé sur la face intérieure de la porte (voir fig. 4), à coté du distributeur de produit de lavage.
Les distributeurs varient en fonction du type de machine, mais le principe reste le même.
- Ouvrez le réservoir en appuyant sur le bouton (B).
■ Versez du lustrant dans le réservoir et refermez-le.
Le contenu du réservoir est de 100 cm3 (ce qui suffit à environ 50 lavages).
- Contrôlez le niveau du lustrant de temps en temps.
L'indicateur de niveau en verre est situé entre le distributeur de produit de rinçage et le distributeur de produit de lavage Reservoir vide: ○. Reservoir plein: ●.
- Vous pouvez régler la quantité de lustrant à chaque lavage.
Tournez le bouton (D) du réservoir sur la position désirée. La dose de lustrant est en rapport avec les chiffres indiqués sur le bouton.
- Augmentation de la dose (sélectionnez un chiffre supérieur): la vaisselle lavée est mate ou porte des taches de gouttes séchées.
- Baisse de la dose (sélectionnez un chiffre inférieur): la céramique lavée est gluante ou porte des traînées blanches.
Remarque:
Le réglage standard du réservoir de lustrant correspond à la dose minimum.
Produit de lavage
Le distributeur de produit de lavage se trouve à côté du distributeur de produit de rinçage, sur la face intérieure de la porte (voir fig. 4).
■ Appuyer sur le bouton (A) pour ouvrir le couvercle du distributeur de produit de lavage.
- Verser environ 25 grammes de produit de lavage dans le réservoir; respecter les recommandations du fabriquant de produits pour lavage en lave-vaisselle.
- Pour sélectionner le programme intensif, procédez de la façon suivante: Remplissez le réservoir avec environ 25 grammes de détergent.
Fermez le couvercle.
Remplissez tout le renfoncement du couvercle de détergent. Pour les lave-vaisselle dont le couvercle n'a pas de renfoncement, ajoutez le supplément de détergent directement dans la cuve.
Remarque:
Pendant le lavage le couvercle du réservoir s'ouvre automatiquement et le détergent se mélange à l'eau.
Si vous utilisez des tablettes de détergent - fixées au panier à couverts - vous devrez fermer le réservoir.
Paniers
Demi-charge
Le lave-vaisselle peut (si l'option est présente) fonctionner en demi-charge.
Remplissez le panier supérieur et enfoncez la
touche 📁 vous optez pour ce programme le panier inférieur devra rester vide.
L'économie d'eau et d'électricité que vous réalisez en utilisant le programme "demi-charge" est considérable.
Réglage de la hauteur du panier supérieur
Le panier supérieur est réglable sur 2 positions, à déterminer en fonction de la hauteur de la vaisselle.
- Tirer complètement le panier vers l'avant, renter les extrémités des glissières (voir fig. 5) et retirer le panier. Remettre le panier sur les roulettes correspondant à la position choisie, repousser le panier dans le lave-vaisselle et remettre les extrémités des glissières en place.
Position haute du panier supérieur
Dans cette position, vous placerez dans le panier de la vaisselle petite et moyenne telle que des verres, des petites assiettes, des tasses, des bols et des objets en plastique résistant à la chaleur.
Position basse du panier supérieur
- Dans cette position, vous placerez dans le panier des grandes assiettes (pas très sales).
Chargement du panier supérieur
- Orienter l'intérieur des assiettes vers l'avant.
- Orienter l'intérieur des coupes et coupelles vers le bas.
En soulevant les égouttoirs supérieurs, vous pouvez placer dans le panier, à gauche, des tasses et verres - à deux niveaux.
Chargement du panier inférieur
- Vous pouvez retirer le panier inférieur aussi bien que le panier supérieur en ouvrant entièrement la porte.
- Placez les assiettes creuses, plates et à dessert, les casseroles, les couvercles et les plats dans le panier inférieur.
- Placez les assiettes, l'intérieur vers l'avant ou vers le milieu.
■ Placez les bols et les casseroles, l'ouverture vers le bas.
Dans certains lave-vaisselle, il est possible de modifier la répartition, de déplacer ou de retirer les porte-assiettes.
Panier à couverts
- Placez les couteaux, fourchettes et cuillères dans le panier à couverts, le manche en bas. Toujours vérifier si les bras d'aspersion peuvent tourner librement.
Premiere mise en service (voir fig. 2a/2b)
- Ouvrir complètement le robinet d'arrivée d'eau.
- Ouvrez la porte pour pouvoir utiliser les boutons de commande.
- Mettez la machine en marche avec la touche. Les témoins lumineux et s'allument (si le témoin lumineux ne s'allume pas, continuez à appuyer sur la touche.
- Sélectionnez un programme à l'aide des boutons 1 à 5. Consultez le tableau en page 40.
- Appuyez sur usqu'à ce que le témoin lumineux s'éteigne.
- Fermez la porte. Le programme va démarrer.
Fin du programme
■ Le témoin lumineux s'allume.
- Ouvrez la porte pour pouvoir utiliser les boutons de commande. Arrêtez la machine avec la touche . Les témoins lumineux s'éteignent.
- Si vous avez sélectionné un programme avec séchage, vous pourrez sortir la vaisselle de la machine après environ 30 minutes. En attendant, laissez la porte fermée.
- Sortez la vaisselle de la machine.
Attention:
-Elle peut être très chaude.
-Videz d'abord le panier inférieur. Si vous commencez par le panier supérieur, des gouttes d'eau pourront tomber sur la vaisselle qui se trouve au-dessous.
Pour mettre fin à un programme 'actif', vous ouvrez la porte et vous sélectionnez le "programme trempage" (+). Puis vous fermez la porte. Après quelques minutes, le lave-vaisselle se mettra en position 'Fin de cycle' (1). Vous pouvez maintenant sortir la vaisselle de la machine.
Report de démarrage de programme (dépend du type de lave-vaisselle)
- Mettez la machine en marche avec la touche. Les témoins lumineux et □ s'allume.
- Sélectionnez un programme à l'aide des boutons 1 à 5. Consultez le tableau en page 40.
- Reportez le démarrage du programme avec la touche. En appuyant une fois vous reportez le programme d'une heure, en appuyant deux fois de deux heures etc. La durée maximale de report est de 9 heures.
■ Le nombre d'heures du report du programme est visualisé □ - Mettez le démarrage en position 0 si vous ne désirez pas de report.
- Appuyez sur . Le témoin lumineux s'étient.
Problèmes à régler vous-même
Si le lave-vaisselle ne répond pas à vos désirs, contrôlez d'abord si vous pouvez apporter vous-même la solution à l'aide du tableau ci-contre.
La cause du problème est souvent un petit détail.
Le programme ne démarre pas cause solution
La machine n'est pas Branchez la machine. branchée.
La porte n'est pas bien. Fernez bien la porte. fermée.
Fusible défectueux. Contrôlez les compteurs.
Pas d'eau dans la machine
cause solution
Le robinet d'eau est fermé. Ouvrez le robinet d'eau.
Il y a un coude dans Mettez le tuyau en position le tuyaud'adduction. "libre".
Le programme s'est arrêté
cause solution
Le robinet d'eau n'est pas Ouvrez le robinet totalement ouvert, entièrement.
Le filtre du robinet est Nettoyez le filtre du robinet. sale.
Le bouchon du syphon Remettez le bouchon, a été retiré.
La vaisselle n'est pas propre
cause solution
Mauvais programme. Sélectionnez le bon programme.
Les arroseurs sont Débloquez les arroseurs.
bloqués. Contrôlez si la vaisselle est blen placée. Nettoyez les filtres.
Mauvaise dose de Adaptez la dose de détergent. Contrôlez s'il y a encore du
sel dans le réservoir. Réglez le réservoir de sel en fonction de la dureté de l'eau.
La vaisselle n'est pas sèche et ne brille pas cause solution
Mauvais détergent. Utilisez un bon détergent.
Mauvaise dose. Utilisez plus de détergent.
Taches blanches ou traînées sur la vaisselle cause solution
Mauvaise dose. Utilisez moins de lustrant.
Traces de gouttes d'eau sur la vaisselle cause solution
Mauvaise dose. Utilisez plus de lustrant.
Nettoyage
Débranchez d'abord la machine (voir aussi page 38).
Arroseurs
- Dévissez l'écrou crénelé sous l'arroseur supérieur et retirez l'arroseur en le tirant verticalement vers le bas. Retirez l'arroseur inférieur en le tirant verticalement vers le haut. Rincez les arroseurs sous le robinet.
Filtres lave-vaisselle 45 cm (voir fig. 6)
- Retirez le groupe filtrant en tournant les languettes (A) un quart de tour vers la gauche. enlevez-le verticalement.
- Retirez le microfiltre (B) en ouvrant la fermeture à baïonnette.
■ Appuyez sur les languettes (C) et retirez la passoire.
- Nettoyez le filtre avec une brosse sous le robinet.
■ Remontez le groupe filtrant en suivant les indications en sens inverse.
Filtres lave-vaisselle 60 cm (voir fig. 6)
■ Appuyez sur les deux languettes (A) et retirez le filtre verticalement.
- Retirez le microfiltre (B) en ouvrant la fermeture à baïonnette.
■ Appuyez sur les languettes (C) et retirez la passoire.
■ Retirez l'arroseur inférieur.
- Dévissez la bague de fixation de l'arroseur inférieur un quart de tour et retirez le filtre (D).
- Nettoyez la passoire et le filtre avec une brosse sous le robinet.
■ Remontez la passoire et le filtre en suivant les indications dans le sens inverse.
Filtres lave-vaisselle 60 cm avec option "demi-charge" (voir fig. 7)
■ Retirez l'arroseur inférieur.
■ Tournez le levier (A) vers la gauche pour retirer le groupe filtrant.
- Retirez le microfiltre (B) en ouvrant la fermeture à baïonnette.
■ Appuyez sur les languettes (C) et retirez la passoire.
- Nettoyez la passoire et le filtre avec une brosse sous le robinet.
- Remontez la passoire et le filtre en suivant les indications en sens inverse.
Installation
Raccordement électrique
230 V - 50 Hz
Generalites
Pour les appareils sans câble à fiche, ne les faites brancher sur l'électricité que par un installateur agréé.
Attention:
Valeurs de raccordement et tension sont mentionnées sur la fiche signalétique. L'installation doit s'effectuer conformément aux normes nationales et locales.
Si la puissance spécifiée est supérieure à 3 kW, utilisez une prise de courant convenant à un ampérage de plus de 13 A.
Fiche technique
Types 60 cm 45 cm
Puissance connectée: kW 2,0 2,0
Dimensions:
Hauteur max. mm 870 870
Hauteur min. mm 820 820
Largeur mm 596 446
Profondeur mm 550 550
Panneau de porte:
Hauteur max. mm 720 720
Hauteur min. mm 650 650
Largeur mm 598 448
Socle:
Hauteur max. mm 170 170
Hauteur min. mm 100 100
Autres points d'attention
- Montez le robinet, l'évacuation et la prise à la terre/prise murale toujours à portée de main.
- Pensez au retrait éventuel de la plinthe. Il doit être possible de retirer le lave-vaisselle en cas d'entretien ou de réparation.
- Raccordez le tuyau d'adduction/aquastop sur un robinet auto-purgeur avec un raccord à vis 3/4*.
- Ne laissez pas de saleté dans la nouvelle conduite d'eau.
- Le lave-vaisselle peut être branché sur un robinet d'eau froide ou un robinet d'eau chaude (max. 60°C). Si vous effectuez le branchement sur un robinet d'eau chaude, la durée du lavage sera écourtée d'environ vingt minutes. Le lave-vaisselle lave alors de façon moins fonctionnelle. Le programme à 45°C s'effectuera par là même à une température plus élevée.
- Ne percez aucun trou dans la porte ou les parois latérales du lave-vaisselle. Vous pourriez causer des dommages irréparables.
Encastrement
Desserrer les vis puis enlever la palette de bois située sous la machine à laver la vaisselle. Fixer les pieds de réglage à l'aide des contre-écrous sous les parois latérales du lave-vaisselle.
Réglage de la hauteur
- A l'aide des pieds de réglage, le lave- vaisselle peut être placé à une hauteur comprise entre 820 mm et 870 mm. Pour déterminer la hauteur requise, mesurer la hauteur de la niche.
- Nous vous recommandons de placer votre lave-vaisselle sur un support dit de lave-vaisselle. Pour plus d'informations à ce sujet, contactez le magasin ou vous avez acheté votre cuisine.
Montage
Montage de la porte des lave-vaisselle 60 cm (voir fig. 8a/8b)
- Posez le gabarit sur l'intérieur de la porte. La partie supérieure du gabarit correspond à la partie supérieure de la porte. La partie supérieure du gabarit doit coïncider avec la partie supérieure de la porte. Centrez le gabarit à droite et à gauche à l'aide des indications de mesure.
- Reportez les marques des trous qui se trouvent sur le gabarit sur la porte.
- Si le panneau de porte est en bois massif. pré-percer les trous avec une mèche de 2 mm (profondeur 12 mm).
Attention
Tenez compte de différences éventuelles dans l'épaisseur de la porte (renfoncements fraisés, bords chanfreinés).
Montez le matériel de fixation sur la porte selon les indications qui figurent sur le gabarit. Attention à la position des côtés plats des goupilles supérieures; Ceux-ci doivent être orientés vers l'extérieur.
- Fixez le panneau sur la porte du lave- vaisselle en enfonçant les goupilles supérieures (A) qui se trouvent dans les encoches de la partie en plastique. Placez les crochets inférieurs dans les encoches gauche et droite à l'avant.
- Fixer les crochets inférieurs sur les parois latérales à l'aide de vis M5 (B).
Démontage du panneau de porte du lave- vaisselle 60 cm
- Enlevez les vis qui se trouvent sur le côté du panneau de porte avec la clé en plastique fournie. Faites ressortir les goupilles des côtés droit et gauche du panneau (C).

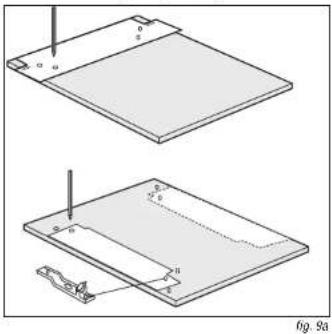

Montage du panneau de porte du lave- vaisselle 45 cm (voir fig. 9a/9b)
- Placer le gabarit sur la face intérieure du panneau de porte. La partie supérieure du gabarit correspond à la partie supérieure de le panneau.
Centrer le gabarit à droite et à gauche à l'aide des marques sur le gabarit.
■ Reportez les marques des trous qui se trouvent sur le gabarit sur la porte. - Tournez le gabarit vers le côté gauche du panneau. Le côté du gabarit correspond au côté du panneau de porte. Placez le gabarit de façon à ce que le point de référence corresponde au trou indiqué en haut de la porte.
- Reportez le trou inférieur du gabarit sur le panneau.
- Tournez le gabarit vers le côté droit du panneau. Le côté du gabarit correspond au côté du panneau de porte. Placez le gabarit de façon à ce que le point de référence corresponde au trou indiqué en haut de la porte.
■ Reportez le trou inférieur du gabarit sur le panneau. -
Si le panneau de porte est en bois massif, pré-percer les trous avec une mèche de 2 mm (profondeur 12 mm). Tenez compte de différences éventuelles dans l'épaisseur de la porte.
-
Monter toutes les pièces de fixation sur la porte, comme est indiquée dans fig. 9b. Attention à la position des côtés plats des goupilles supérieures; Ceux-ci doivent être orientés vers l'extérieur.
- Fixez le panneau sur le lave-vaisselle en plaçant les crochets inférieurs par dessus les goupilles - à gauche et à droite du devant. Enfoncez les goupilles supérieures dans les encoches de la partie en plastique.
Démontage du panneau de porte du lave- vaisselle 45 cm
- Faites ressortir les goupilles qui se trouvent dans les côtés droit et gauche à l'aide de la clé en plastique fournie (C).
Réglage de la tension du ressort (voir fig. 10)
- Le réglage standard de la tension du ressort correspond à la tension la plus faible.
Pour augmenter la tension du ressort, serrez les deux vis de réglage "A' à l'aide d'un tournevis dans le sens des aiguilles d'une montre. La tension du ressort est bonne si la porte est en équilibre en position ouverte.

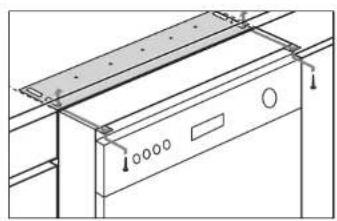

Placement (voir fig. 11)
Les tuyaux ne doivent pas être coudés ou écrasés pendant l'installation du lave-vaisselle à l'endroit prévu.
- Fixer la plaque métallique livrée avec le lave-vaisselle sous le plan de travail.
■ Mettez le lave-vaisselle de niveau. - Fixer la machine à laver la vaisselle au plan de travail.
■ Monter la plinthe. - Ouvrir doucement la porte du lave vaisselle afin de contrôler si la porte frotte contre la plinthe.
- Marquez, le cas échéant, la partie de la plinthe qui doit être retirée. Laissez trois millimètres de jeu entre la porte et la plinthe pour que la porte pivote librement.
- Étanchez le morceau de plinthe sciée - avec de la peinture par exemple - et replacez la plinthe.
Autres points d'attention
Ne laissez pas plus de 3 millimètres de jeu autour de la machine, il pourrait se produire un contact avec les éléments électriques de la machine.
Evacuation des eaux
■ Le conduit d'évacuation doit être équipé d'un siphon.
- Le tuyau d'évacuation doit se trouver à une hauteur maximale de 80 cm et à une hauteur minimale de 32 cm.
Aquastop
Un aquastop est livré avec quelques types des laves-vaisselles.
L'aquastop doit être placé en position quatre avec la clé fournie.
■ Montez l'aquastop sur le robinet. Branchez ensuite le tuyau d'adduction du lave-vaisselle sur l'aquastop.
Pour d'autres modèles l'aquastop est intégré au tuyau d'adduction.
- L'aquastop ne rétablit pas de lui-même l'adduction d'eau si elle a été bloquée. Recherchez d'abord pourquoi l'aquastop a bloqué l'arrivée d'eau. Prenez contact auprès de votre installateur ou avec le service après vente.
Elimination de l'emballage et appareil
L'emballage de l'appareil est recyclable. Il contient:
- du carton
- une feuille de polyéthylène (PE)
- du polystyrène exempt de CFC (mousse dure de PS)
– bandes de polypropylène autour du carton
Eliminer ces matériaux de façon adéquate et conformément à la réglementation en vigueur dans votre commune.
L'administration communale vous informera des moyens adéquats de vous débarrasser de vos anciens appareils ménagers.
