GEBRUIKSAANWIJZING GVW765ONY Pelgrim

Handleiding Vaatwasmachine geïntegreerd

Doelmatig en Stijlvol

Telefoon afdeling service en onderdelen:

Home Products Service Nederland

Service Tel.: [phone]

Fax: [phone]

Verkoop onderdelen

Tel.: [phone]

Fax: [phone]

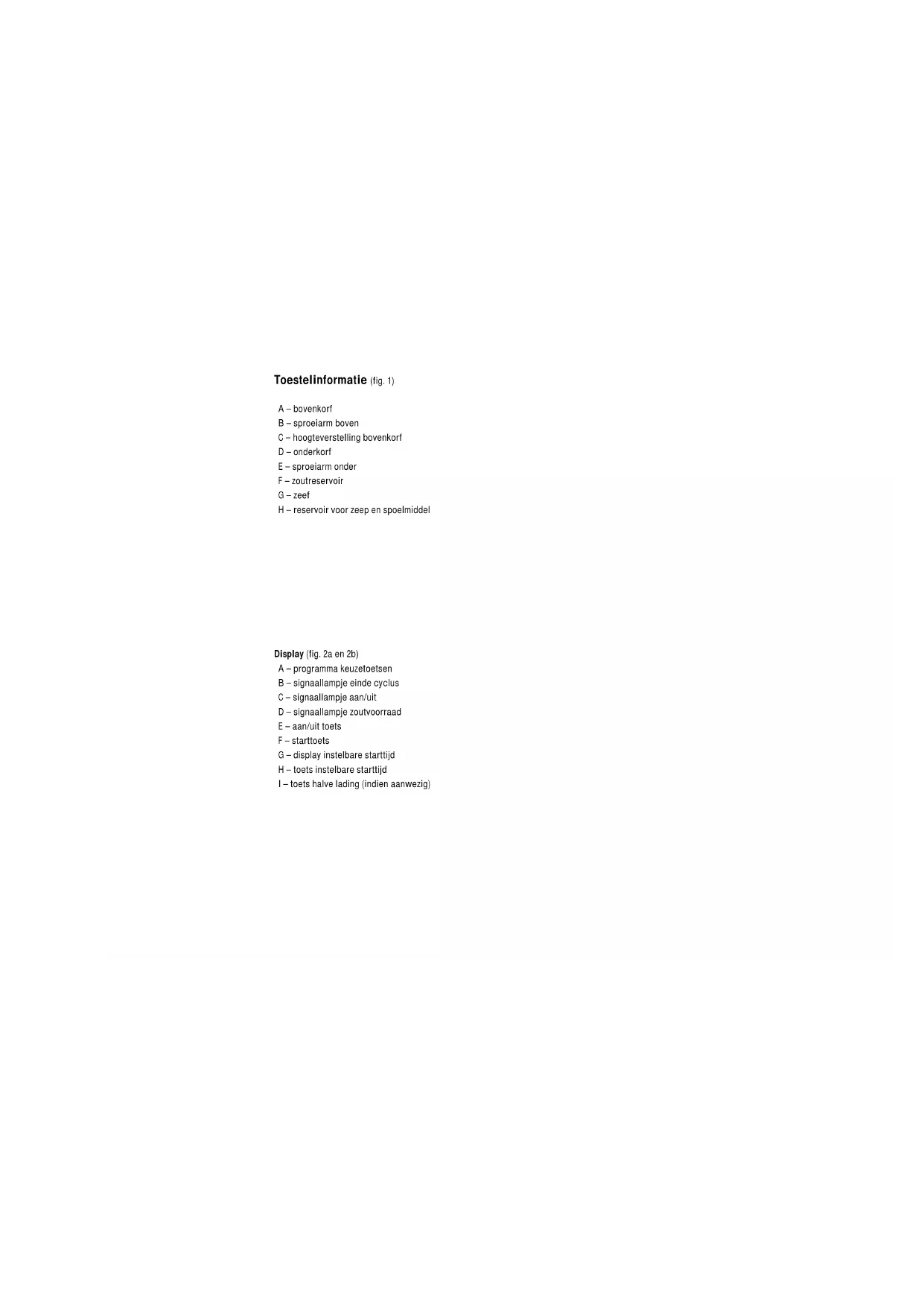

Toestelinformatie (fig. 1)

A - bovenkorf

B – sproeiarm boven

C – hoogteverstelling bovenkorf

D – onderkorf

E - sproeiarm onder

F - zoutreservoir

G - zeef

H – reservoir voor zeep en spoelmiddel

Display (fig. 2a en 2b)

A – programma keuzetoetsen

B – signaallampje einde cyclus

C - signaallampje aan/uit

D – signaallampje zoutvoorraad

E - aan/uit toets

F - starttoets

G – display instelbare starttijd

H – toets instelbare starttijd

I – toets halve lading (indien aanwezig)

Introductie

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Inhoud NL

Veiligheid 2 - 3
Vóór het eerste gebruik .... 2
Waarop u moet letten 2
Bediening 4
Wasprogramma 60 cm vaatwasser ..... 4
Wasprogramma 45 cm vaatwasser ..... 4
Verklaring van het programma ..... 4
■ Toepassing 5 - 9
Zout, glansmiddel en wasmiddel ..... 5
Korven 7
De eerste was 8
Storing 9 - 10
■ Reinigen 10 - 11
- Installatie 12
■ Montage 13 - 16
- Afvoeren verpakking en toestel .....16

Dit toestel voldoet aan de voorschriften van

de richtlijn 89/336/EEG inzake

elektromagnetische compatibiliteit.

Vóór het eerste gebruik

• Dit toestel mag alleen door een erkend installateur worden aangesloten (zie elektrische aansluiting).
• Het toestel is alleen geschikt voor huishoudelijk gebruik en voor de aangegeven doeleinden.
  ■ Maak het toestel spanningsloos voordat met reparatie of schoonmaken wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de schakelaar in de meterkast op nul te zetten.

■ Gebruik geen verlengsnoer.

■ Reinig nooit elektrische apparaten in de vaatwasmachine.

- Gebruik geen wasmiddelen die fosfaten en chloorbleekmiddelen bevatten.

■ Voorkom kalkaanslag door regelmatig regenereerzout bij te vullen. Gebruik alleen speciaal zout voor vaatwasmachines.

- Controleer sproeiarmen en filtergedeelte regelmatig op verontreinigingen.

- Gebruik de vaatwasmachine nooit zonder de filters.

- Nooit op een geopende deur zitten of staan. De deur kan ontzet raken of de vaatwasmachine kan naar voren kantelen.

Waar u op moet letten

Voordat u vaat in de machine plaatst

- Verwijder eerst voedselresten. Hiermee voorkomt u verstopping.

- Potten en pannen die erg vuil zijn eerst in de week zetten.

Milieutips

- Spaar het gebruikte vaatwerk op en was pas af wanneer één (bij "halve lading" mogelijkheid) of beide korven geheel gevuld zijn.

- Kies steeds het programma dat het meest geschikt is voor de verontreinigingsgraad van uw vaat.

Porselein

Niet geschikt:

Alle soorten porselein waarbij een voelbare opdruk of rand te zien is.

Let ook op de vorm van het porselein. Klokvormige kopjes breken sneller dan rechtvormige kopjes.

Plaats in geen geval poreus aardewerk in de vaatwasmachine.

Wel geschikt:

Porselein dat bij 700/800 °C is gebakken. Gebruik hierbij niet teveel spoelmiddel om schade te voorkomen. Enkel wit of unigekleurd porselein dat bij 1200/1300 °C is gebakken is geheel vaatwasserbestendig.

Glas

Niet geschikt:

Kristal en mondgeblazen glaswerk; glas met een ingebrande opdruk of een goudrandje.

Wel geschikt:

Al het overige glaswerk.

Bestek

Niet geschikt:

Bestek waarbij het handvat is gemaakt van hout, aardewerk of porselein. De kans op barsten is groot. Dit gevaar bestaat overigens voor alle houten voorwerpen die in een machine gewassen worden.

Bestek gemaakt van chroomstaal is minder geschikt om in de machine af te wassen. Bij dit bestek kan corrosie (roest) ontstaan.

Wel geschikt:

Bestek gemaakt van chroomnikkelstaal 18/10. Dit kwalitatief hoogwaardige bestek is roestvrij en bestand tegen de inwerking van zuren. Echter, het lemmet van een mes kan van ander materiaal gemaakt zijn. Let hier op. Zilver of verzilverd bestek is ook vaatwasserbestendig. Het gebruikte spoelmiddel mag in dit geval geen citroenzuur bevatten, aangezien dit het zilver aantast. Ook kunnen bij regelmatig wassen in de machine krasjes ontstaan.

Let op:

U hebt langer plezier van bestek en vaatwasser wanneer u de volgende tips ter harte neemt:

- Na gebruik het bestek – met name messen – afspoelen onder de kraan. Hiermee voorkomt u inwerking door zouten zuurbevattende etensresten.

■ Messen, vorken en lepels altijd met het heft naar beneden in de afwasmachine zetten.

- Chroomnikkelstaal-bestek en chroomstaalbestek niet bij elkaar in de machine zetten.

U loopt anders de kans dat "roestbesmetting" plaatsvindt.

■ Haal bestek na afloop van het spoelprogramma meteen uit de machine en wrijf het na. Laat bestek nooit vochtig in de machine staan.
- Verzilverd en roestvrijstalen bestek nooit samen in één korf plaatsen.
- Zilveren bestek mag nooit met aluminium in aanraking komen, aangezien dit het zilver kan beschadigen.
- Kunststof handgrepen van pannen kunnen dof worden.

En verder...

■ Voorwerpen van kunststof moeten hittebestendig zijn.
- Aluminium pannen, vaatwerk en verschillende glassoorten kunnen verkleuren na vele malen afwassen. Bepaalde decoraties kunnen verbleken.
- Let op de aanduiding "Geschikt voor vaatwasser" bij geglazuurd aardewerk.
- Let, bij de aankoop van nieuw serviesgoed, op vormen die geschikt zijn voor de vaat-wasmachine. Zoals rechte gladde wanden, grote openingen, geen al te diepe holten, vaatbestendige decoraties, bestek en aardewerk.

Bediening

Wasprogramma 60 cm vaatwasmachine
symbooltoets programma was- glans- water- stroom- prog. middel middel verbr. verbr. duur
	+	Weken 7 liter 0,007 kWh 5 min.
	+	Intensief 65 °C X+X X	28 liter 1,8 kWh 90 min.
	+	Normaal 65 °C	X	X	22 liter	1,5 kWh
	+	Spaarpr. 55 °C	X	X	22 liter	1,2 kWh
	+	Kort pr. 45 °C	X		17 liter	0,5 kWh

Wasprogramma 45 cm vaatwasmachine
symbooltoets programma was- glans- water- stroom- prog. middel middel verbr. verbr. duur
	+	Weken	5,5 liter	0,02 kWh	5 min.
	+	Intensief 65 °C X+X X	24 liter 1,65 kWh	86 min.
	+	Normaal 65 °C	X	X	18 liter	1,25 kWh
	+	Spaarpr. 55 °C	X	X	18 liter	1,00 kWh
	+	Kort pr. 45 °C	X		15 liter	0,50 kWh

Programmaduur en stroomverbruik zijn afhankelijk van de temperatuur van het ingelaten water.

Verklaring van het programma
Symbol	Geschikt voor...	Programmaverloop
	Vaatwerk gereed voor volgende wasprogramma.	Kort koud spoelen ter voorkoming van het opdrogen van etensresten.
	Zeer vuile pannen en borden (geen glaswerk).	Warm voorwassen bij 45 °C; wasprogr. bij 65 °C; 2x koud spoelen en warm spoelen bij 67 °C; nadrogen.
	Normaal vuile pannen en borden.	Spoelen bij 45 °C; wasprogr. bij 65 °C; 1x koud spoelen en warm spoelen bij 67 °C; nadrogen.
	Direct na gebruik wassen van normaal vuil vaatwerk.	Koud spoelen; wasprogr. bij 55 °C; 1x koud spoelen en warm spoelen bij 55 °C; nadrogen.
	Direct na gebruik wassen van niet vuil vaatwerk; max. 6 couverts.	Kort wasprogr. bij 45 °C; 2x koud spoelen.

Zout, glansmiddel en wasmiddel

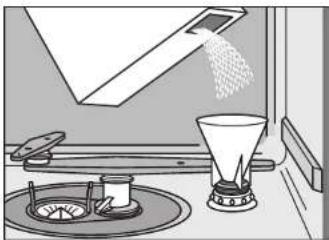

Zout

Gebruik alleen regenereerzout voor vaatwasmachines.

Gebruik in geen geval jodiumzoutl

Het is normaal dat er water naar buiten borrelt tijdens het vullen van het zoutreservoir.

- Deksel van het zoutreservoir – tegen de wijzers van de klok in – losdraaien. Plaats de bijgeleverde trechter op het reservoir (zie fig. 3). Giet de eerste keer één liter water en vervolgens 1,5 kg zout in het reservoir. Gemorste zoutresten zorgvuldig verwijderen en het deksel weer vastdraaien.

- Vul het zoutreservoir alleen voordat u een programma draait. Regenereerzout is agressief en kan inwerken in de machine.

De juiste hoeveelheid zout

- De vaatwasmachine is voorzien van een zoutindicator. Het signaallampje gaat branden als het zoutreservoir bijgevuld moet worden.

- De vaatwasmachine kan ingesteld worden op de juiste hoeveelheid regenereerzout, afhankelijk van de hardheid van het leidingwater.

60 cm vaatwasmachine

Afhankelijk van het type vaatwasser zijn bij de 60 cm types de volgende instellingen mogelijk:

1. Het zoutverbruik is te wijzigen door de afdekkapjes "+" en "-" in de deurstijl te verwisselen en te bevestigen aan het slangetje in de rechter deurstijl.

“-” reduceert het zoutverbruik;

"+" verhoogt het zoutgebruik.

Verwijder de afdekkapjes door ze een kwart slag open te draaien.

1. Meet de hardheid van het water met de bijgeleverde teststrip.

Stel, al naar gelang de verkleuring van de strip, het zoutverbruik in.

Pas de instelling aan door de pal in de zoutvulopening te verstellen, in combinatie met het schuifje in de deurstijl.

Er zijn vier verschillende instellingen mogelijk:

teststrip- hard- deurstijl zout-verkleuring held schulf reservoir		naar
	°dH pal wijst
geen* < 3 geen zout geen zout1 zone rood >4 omhoog linksom2 zones rood >7 omhoog rechtsom3 zones rood >14 omlaag linksom4 zones rood >21 omlaag rechtsom

* Minstens 1x per jaar zout bijvullen.

45 cm vaatwasmachine

Meet de hardheid van het water met de bijgeleverde teststrip.

Stel, al naar gelang de verkleuring van de strip, het zoutverbruik in.

Pas de instelling aan door de pal in de zoutvulopening te verstellen. Doe dit met behulp van de achterkant van het maatschepje.

Er zijn twee verschillende instellingen mogelijk:

teststrip- hardheid zoutreservoirverkleuring °dH pal
geen* < 3 geen zout1 zone rood >4 geen zout2 zones rood >7 rechtsom3 zones rood >14 rechtsom4 zones rood >21 linksom

* Minimaal 1x per jaar zout bijvullen.

Waterhardheid

Informeer bij uw waterleidingbedrijf over de waterhardheid bij u in de buurt.

Glansmiddel

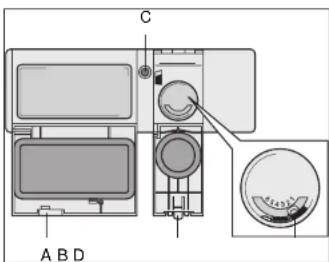

C A B D

fig. 4

- Open het glansmiddelreservoir (zie fig. 4) aan de binnenkant van de deur naast het afwasmiddelbakje.

De uitvoering is afhankelijk van het type vaatwasser; de reservoirs werken allen volgens hetzelfde principe.

- Open het reservoir door op de knop (B) te drukken.

■ Giet glansmiddel in het reservoir en sluit het weer.

Het reservoir heeft een inhoud van 100 cm³ (genoeg voor ongeveer vijftig wasbeurten).

- Controleer het peil van het glansmiddel af en toe.

Het peilglas (C) bevindt zich tussen afwasmiddel- en glansmiddelreservoir.

Reservoir leeg: ○. Reservoir vol: ●.

■ De juiste hoeveelheid glansmiddel per wasbeurt is instelbaar.

Draai de knop (D) in het reservoir op de gewenste stand. De dosis glansspoel-middel staat in verhouding tot de nummers op de knop.

– Dosis verhogen (hoger getal kiezen):

Gewassen vaatwerk is mat of vlekkerig door opgedroogde druppels.

– Dosis verlagen (lager getal kiezen):

Gewassen aardewerk is kleverig of heeft witachtige strepen.

Opmerking:

Het glansmiddelreservoir is standaard afgesteld op de laagste dosis.

Wasmiddel

In de deur, naast het glansmiddelreservoir, bevindt zich ook het reservoir voor het afwasmiddel (zie fig. 4).

- Druk op knop A om het deksel van het wasmiddelreservoir te openen.

- Vul het reservoir met circa 25 gram wasmiddel. Volg hierbij de aanwijzingen van de wasmiddelenproducent.

■ Wanneer u het intensieve programma kiest, handel dan als volgt:

Vul het reservoir met circa 25 gram was-middel.

Sluit het deksel.

Vul nu de verdiepte ruimte op het deksel helemaal met wasmiddel.

Bij vaatwassers zonder verdiept vlak in het deksel het extra wasmiddel direct in de waskuip toevoegen.

Opmerking:

Tijdens de was wordt het reservoirdeksel automatisch geopend om het wasmiddel aan het water toe te voegen.

Bij gebruik van wastabletten – in een houder aan het bestekmandje – dient het reservoir gesloten te zijn.

Korven

Halve lading

Bij de vaatwasmachine hebt u de mogelijkheid (indien aanwezig) met halve belading te werken.

Vul de bovenste korf en druk de toets in. Er mag bij gebruik van dit programma geen vaat in de onderste korf staan.

Door gebruik te maken van het "halve lading" programma bereikt u een aanzienlijke besparing op water en elektriciteit.

Hoogte-instelling bovenkorf

fig. 5

De bovenkorf kan op twee verschillende hoogten geplaatst worden, afhankelijk van de hoogte van het vaatwerk.

- Trek de korf helemaal naar voren, klap de afdekkapjes opzij (zie fig. 5) en verwijder de korf. Plaats het andere stel wieltjes in de rails. Duw de korf weer in de machine en klap de afdekkapjes terug.

Bovenkorf in hoge positie

- In deze stand is de korf is geschikt voor klein en middelgroot vaatwerk, zoals glazen, kleine bordjes, kopjes, kommetjes en lichte plastic voorwerpen die tegen hitte bestand zijn.

Bovenkorf in lage positie

- In deze stand is de korf geschikt voor (niet al te vuile) grote borden.

Beladen van de bovenkorf

- Borden met de bovenkant naar voren plaatsen.

- Kopjes en bakjes met de opening naar beneden plaatsen.

- Aan de linkerkant van de korf kunt u – op twee niveaus – kopjes en glazen plaatsen door de bovenste afdruiprekjes op te tillen.

Beladen van de onderkorf

- De onderkorf kan – net als de bovenkorf – helemaal uitgetrokken worden door eerst de deur geheel te openen.

■ Plaats soep-, platte en dessertborden, pannen, deksels en schotels in de onderkorf.

■ Borden met de bovenkant naar voren, of naar het midden, plaatsen.

- Kommen en pannen met de opening naar beneden plaatsen.

- De indeling van sommige modellen vaatwassers is variabel; de bordenrekken zijn te verplaatsen, dan wel te verwijderen.

Bestekmandje

- In het bestekmandje worden messen, vorken en lepels, met het heft naar beneden, geplaatst. - Controleer altijd of de sproeiarmen vrij kunnen draaien.

De eerste was (zie fig. 2a/2b)

■ Zet de waterkraan helemaal open.
- Open de deur zodat u de bedieningsknoppen kunt bedienen.
- Schakel het toestel in met toets. De signaallampjes en branden nu (indien signaallampje niet brandt, -toets ingedrukt houden).
- Kies een programma met de knoppen 1 t/m 5. Zie de tabel op bladzijde 4.
- Druk op totdat het signaallampje dooft.
- Sluit de deur. Het programma start na enige tijd.

Einde programma

■ Het signaallampje licht op.
- Open de deur zodat u de bedieningsknoppen kunt bedienen. Schakel het toestel uit met toets . De signaallampjes doven.
- Als u kiest voor een programma met nadrogen dan kunt u na circa 30 minuten de vaat uit de machine halen. Houdt tot die tijd de deur gesloten.
- Neem de vaat uit de machine. Let op: - Het vaatwerk kan heet zijn.
- Leeg eerst de onderste korf. Als u de bovenste korf het eerst leegt kunnen waterdruppels op het vaatwerk in de onderste korf vallen.

Om een actief programma uit te schakelen, kiest u na het openen van de deur, het "inweekprogramma" (+). Sfmt hierna de deur. Na enkele minuten gaat de vaatwasser naar de stand "einde cyclus" (☐). U kunt nu het serviesgoed uit de machine nemen.

Uitstellen starttijd (afhankelijk van het type vaatwasser)

■ Schakel het toestel in met toets. □ De signaallampjes en branden nu.
■ Kies een programma met de knoppen 1 t/m 5. Zie de tabel op bladzijde 4.
- Vertraag de starttijd van het programma met toets. Door een keer te drukken vertraagt u de start met een uur; door twee keer te drukken vertraagt u de start met twee uur, enzovoorts. U kunt de programmastartijd tot maximaal negen uur vertragen.
■ Het aantal uren waarmee de start vertraagd wordt is zichtbaar in het display.
■ Zet de starttijd op 0 indien geen starttijdvertraging gewenst is.
■ Druk op . Het signaallampje dooft.

Storingen zelf verhelpen

Mocht het toestel niet naar wens functioneren, controleer dan eerst of u de storing zelf kunt verhelpen met behulp van de tabel hiernaast.

Vaak is maar een kleinigheid de oorzaak van de storing.

Het programma begint niet

oorzaak remedie

Stekker niet in het Stop de stekker in het stopcontact. stopcontact.

Deur niet goed gesloten. Sluit de deur.

Zekering in meterkast Meterkast controleren. defect.

Waterkraan niet open. Open de waterkraan.

Er zit een knik in de Zorg ervoor dat de toevoerslang, toevoerslang "vrij" hangt.

Programma loopt niet door

oorzaak remedie

Waterkraan niet geheel geopend. Open waterkraan geheel

Kraanfiltertje is vuil. Maak het kraanfiltertje schoon.

Stankafslultdopje van Plaats het afslultdopje sifon is verwijderd. weer in de sifon.

Geen schone vaat

oorzaak remedie

Fout programma. Kies het juiste afwas- programma.

Sproeiarmen geblokkeerd. Zorg ervoor dat de sproeiarmen vrij kunnen draaien. Controleer of het vaatwerk goed is ingeladen. Maak de filters schoon.

Onjuiste dosering Stel de dosering van het afwasmiddel. afwasmiddel bij.

Controleer of er nog zout in het zoutreservoir aanwezig is. Zorg ervoor dat het zoutreservoir correct op de waterhardheid is afgesteld.

Vaat niet droog en zonder glans

oorzaak remedie

Verkeerd afwasmiddel Gebruik een goed afwas gebruikt. middel.

Onjuiste dosering. Gebruik meer afwasmiddel.

Witachtige vlekken of sllerten op de vaat

oorzaak remedie

Onjuiste dosering. Gebruik minder

glansmiddel.

Opgedroogde waterdruppels op de vaat

oorzaak remedie

Onjuiste dosering. Gebruik meer glansmiddel.

Reinigen

Maak het toestel eerst spanningsloos (zie ook bladzijde 2).

Sproeiarmen

- Draai de gekartelde moer onder de bovenste sproeiarm los en neem de sproeiarm uit door deze rechtstandig naar beneden te trekken.

Neem de onderste sproeiarm uit door deze rechtstandig omhoog te trekken. Spoel de sproeiarmen schoon onder de kraan.

Filters 45 cm vaatwasmachine (zie fig. 6)

A B

• Verwijder de filtergroep door de lippen (A) een kwartslag linksom te draaien en rechtstandig uit te nemen.
  ■ Verwijder het microfilter (B) door de bajonetsluiting open te draaien.

■ Druk op de lipjes (C) en verwijder de zeef.
■ Reinig de zeef met een borstel onder stromend water.
■ Monteer de filtergroep weer in omgekeerde volgorde.

Filters 60 cm vaatwasser (zie fig. 6)

• Druk op de twee lipjes (A) en neem het filter rechtstandig uit.
• Verwijder het microfilter (B) door de bajonetsluiting open te draaien.
• Druk op de lipjes (C) en verwijder de zeef.
• Verwijder de onderste sproeiarm.
• Draai de bevestigingsbus van de onderste sproeier een kwartslag en neem filter (D) uit.
  ■ Reinig zeef en filter met een borstel onder stromend water.
  ■ Monteer zeef en filter weer in omgekeerde volgorde.

Filters 60 cm vaatwasser met "halve lading" mogelijkheid (zie fig. 7)

A B

C

fig. 7

■ Verwijder de onderste sproeiarm.
- Draai de greep (A) linksom voor het verwijderen van de filtergroep.
■ Verwijder het microfilter (B) door de bajonetsluiting open te draaien.
- Druk op de lipjes (C) en verwijder de zeef.
■ Reinig zeef en filter met een borstel onder stromend water.
■ Monteer zeef en filter weer in omgekeerde volgorde.

Installatie

Elektrische aansluiting

230 V - 50 Hz

Algemeen

Wanneer het toestel niet is voorzien van een aansluitsnoer met stekker, dan dient het alleen door een erkend installateur op het lichtnet te worden aangesloten.

Let op:

Op het gegevensplaatje staan de aansluitwaarde en de vereiste netspanning aangegeven. Het aansluiten moet gebeuren in overeenstemming met de nationale en lokale voorschriften.

Bij een gespecificeerd vermogen groter dan 3 kW gebruikt u een contactdoos geschikt voor een stroomsterkte van meer dan 13 A.

Technische gegevens

Typen 60 cm 45 cm

Aansluitwaarde:kW 2,0 2,0

Maten:

Max. hoogte mm 870 870

Min. hoogte mm 820 820

Breedte mm 596 446

Diepte mm 550 550

Deurpaneel:

Max. hoogte mm 720 720

Min. hoogte mm 650 650

Breedte mm 598 448

Sokkel:

Max. hoogte mm 170 170

Min. hoogte mm 100 100

Waar u verder op moet letten

■ Monteer kraan, afvoer en de geaarde stekker/wandcontactdoos altijd onder handbereik.
■ Zorg ervoor dat de plint kan worden verwijderd. De vaatwasmachine moet voor onderhouds-/reparatiewerkzaamheden uit de nis gehaald kunnen worden.
- Toevoerslang/aquastop aansluiten op een zelfbeluchtende waterkraan met een 3/4" schroefaansluiting. Zorg ervoor dat er geen vuil achterblijft in een nieuw geïnstalleerde waterleiding.
- De vaatwasser kan zowel op een koudwater- als op een warmwaterkraan (max. 60 °C) aangesloten worden. Wanneer u de vaatwasmachine op een warmwaterkraan aansluit zal de afwastijd met ongeveer twintig minuten bekort worden. De vaatwasser wast dan wel minder doelmatig. Het 45 °C-programma zal hierdoor op een wat hogere temperatuur uitgevoerd worden.
- Boor geen gaten in deur of zijwanden. De vaatwasmachine kan hierdoor onherstelbaar beschadigd raken.

Inbouwen

Verwijder het houten vlonder waar de machine op staat door de schroeven los te draaien.

Bevestig de stelvoeten met de contramoeren onder de zijpanelen van de machine.

Hoogte-afstelling

• De hoogte van de vaatwasser kan met verstelbare voetjes aangepast worden van 820 tot 870 mm. Meet voor u dit doet de hoogte van de nis.
• Het verdient aanbeveling de machine op een zogeheten vaatwasservlonder te plaatsen.
  Informeer hiernaar bij uw keuken- handelaar.

Montage

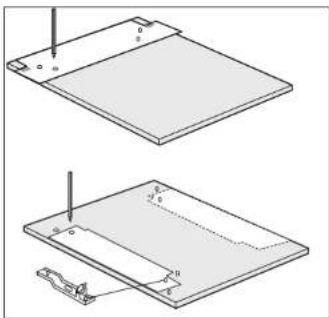

Montage deurpaneel 60 cm vaatwasmachine (zie fig. 8a/8b)

• Leg de mal op de binnenzijde van het deurpaneel.
  De bovenzijde van de mal is de bovenzijde van het deurpaneel.
  De bovenzijde van de mal moet gelijk liggen met de bovenzijde van het deurpaneel.
  De mal aan linker- en rechterzijde centreren met behulp van de maatstrepen.
• Neem de markeringen van de boorgaten op de mal over op de deur.
• Als het deurpaneel van massief hout is, de gaatjes voorboren met een boor van 2 mm (12 mm diep).

Let op

Houd rekening met eventuele verschillen in dikte van het paneel (ingefreesde verdiepingen of afgeschuinde kanten).

■ Monteer het bevestigingsmateriaal op de deur, zoals aangegeven op de mal.
Let op de stand van de platte kanten voor de bovenste bevestigingspennen; deze moeten naar buiten wijzen.

- Bevestig het paneel op de deur van de vaatwasser door de bovenste pennen (A) in de sleuven van het kunststof gedeelte te drukken.

Hang de onderste haken in de sleuven links en rechts aan de voorzijde.

- De onderste haken vanaf de zijkant vastzetten met de schroeven M5 (B).

Demontage deurpaneel 60 cm vaatwasser

- Verwijder de schroeven aan de zijkant van het deurpaneel met het bijgeleverde kunststof sleuteltje. Trek de pennen in de linker en rechter zijkant van het paneel naar buiten (C).

Montage deurpaneel 45 cm vaatwasmachine (zie fig. 9a/9b)

• Leg de mal op de binnenzijde van het deurpaneel. De bovenzijde van de mal is de bovenzijde van het deurpaneel. De mal aan linker- en rechterzijde centreren met behulp van de maatstrepen.
• Neem de markeringen van de boorgaten op de mal over op de deur.
• Draai de mal naar de linkerzijde van het paneel. Zijkant mal is zijkant deurpaneel. Schuif de mal zodanig dat het referentiepunt overeenkomt met het afgetekende gat aan de bovenzijde van de deur.
• Teken het onderste gat in de mal af op het paneel.
• Draai de mal naar de rechterzijde van het paneel. Zijkant mal is zijkant deurpaneel. Schuif de mal zodanig dat het referentiepunt overeenkomt met het afgetekende gat aan de bovenzijde van de deur.
• Teken het onderste gat in de mal af op het paneel.

• Als het deurpaneel van massief hout is, de gaatjes voorboren met een boor van 2 mm (12 mm diep). Let op eventueel ingefreesde verdiepingen aan de voorzijde van het paneel.

• Monteer het bevestigingsmateriaal op de deur van de vaatwasser. zoals aangegeven in figuur 9b. Let op de stand van de platte kanten voor de bovenste bevestigingspennen; deze moeten naar buiten wijzen.

• Bevestig het paneel op de vaatwasser door de onderste haken over de pennen – links en rechts aan de voorzijde – te plaatsen. Druk de bovenste pennen in de sleuven in het kunststof gedeelte.

Demontage deurpaneel 45 cm vaatwasser

- Trek de pennen in de linker- en rechter zijkant, met behulp van het meegeleverde kunststof sleuteltje, naar buiten (C).

Afstellen veerspanning (zie fig. 10)

A

fig. 19

• De deur is standaard op de laagste veerspanning afgesteld.
• Verhoog de veerspanning door – met een schroevendraaier – de twee stelschroeven "A" in de richting van de klok te draaien. De veerspanning is goed, als de deur in geopende toestand in evenwicht is.

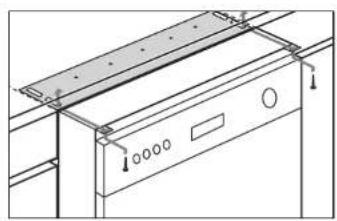

Plaatsing (zie fig. 11)

Slangen mogen niet geknikt of platgedrukt worden tijdens de installatie van de vaatwasmachine in de nisruimte.

• Bevestig de meegeleverde stalen plaat aan de onderzijde van het aanrechtblad.
  ■ De vaatwasmachine waterpas afstellen.
• Bevestig de vaatwasmachine aan het aanrechtblad.
• Plaats de plint.
• Open – voorzichtig – de deur van de vaatwasser en controleer of de deur tegen de plint stoot.
• Als dit het geval is, markeer dan het gedeelte van de plint dat verwijderd moet worden. Laat drie millimeter speling tussen deur er plint opdat de deur vrij kan draaien.
• Maak het uitgezaagde stuk plint waterdicht – met bijvoorbeeld verf – en plaats de plint weer.

Waar u verder op moet letten

Maak de speling rondom het toestel niet groter dan drie millimeter. Bij meer speling bestaat de mogelijkheid dat elektrische delen van de machine aangeraakt kunnen worden.

Waterafvoer

- De afvoerpijp moet voorzien zijn van een sifon.

De afvoerslang moet vrij hangen in de afvoerpijp. De afvoerpijp mag dus niet afgedicht worden.

- De afvoerslang moet op maximaal 80 cm hoogte hangen. De minimale hoogte is 32 cm.

Aquastop

Bij sommige modellen wordt een losse aquastop geleverd.

De aquastop moet, met het meegeleverde sleuteltje, afgesteld worden op stand vier.

- Monteer de aquastop op de waterkraan. Sluit vervolgens de toevoerslang van de vaatwasser op de aquastop aan.

Bij andere modellen is de aquastop in de toevoerslang geïntegreerd.

- De aquastop herstelt een geblokkeerde watertoevoer niet uit zichzelf. Onderzoek eerst waarom de aquastop de watertoevoer geblokkeerd heeft. Neem contact op met de installateur of met de servicedienst.

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar. Gebruikt zijn:

• karton
  – poly-ethyleenfolie (PE)
• CFK-vrij polystyreen (PS-hard-schuim)
  – polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.

Appliance information (fig. 1)

Doelmatig en Stijlvol

Pelgrim geeft 5 jaar garantie op het toestel, indien het vakkundig door een erkend installateur is aangesloten in overeenstemming met de installatievoorschriften.

Pelgrim verplicht zich gedurende 5 jaar na de aankoopdatum gratis onderdelen te vervangen.

Gedurende 1 jaar na de aankoopdatum zullen geen arbeidsloon en voorrijkosten berekend worden.

Onder de garantie vallen alle gebreken die een gevolg zijn van constructiefouten of foutieve onderdelen.

Bij serviceverlening moeten koopbon en garantiecertificaat getoond worden.

Gebruiks-/installatiefouten vallen buiten de garantie.

Naam en adres installateur:

Aankoopdatum:
