VWV549ZIL - Lave-vaisselle ETNA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité 14 couverts, classe énergétique A++
Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes : Éco, Intensif, Normal, Rapide, Prélavage, Auto
Niveau sonore	44 dB
Consommation d'eau	9,5 L par cycle
Utilisation	Commandes électroniques, affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé, détartrage selon l'eau
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Poids : 45 kg, garantie 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - VWV549ZIL ETNA

Le lave-vaisselle ETNA VWV549ZIL ne démarre pas. Que faire ?

Vérifiez si l'appareil est bien branché et si le fusible n'est pas grillé. Assurez-vous également que la porte est correctement fermée.

Pourquoi mon lave-vaisselle laisse des traces sur la vaisselle ?

Cela peut être dû à un manque de sel régénérant ou de produit de lavage. Vérifiez également que les bras gicleurs ne sont pas obstrués.

Le lave-vaisselle ETNA VWV549ZIL fait un bruit anormal pendant le lavage. Que faire ?

Vérifiez que la vaisselle est correctement placée et que rien ne bloque les bras gicleurs. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude et enlevez les résidus alimentaires. Remettez-le en place après nettoyage.

Mon lave-vaisselle ne vidange pas l'eau. Que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Quel type de produit de lavage dois-je utiliser pour le lave-vaisselle ETNA VWV549ZIL ?

Utilisez des tablettes, des poudres ou des liquides spécialement conçus pour les lave-vaisselle. Évitez d'utiliser des produits pour lavage à la main.

Comment régler la dureté de l'eau sur le lave-vaisselle ETNA VWV549ZIL ?

Référez-vous au manuel d'utilisation pour ajuster le niveau de dureté de l'eau en fonction de votre région. Cela peut nécessiter un réglage du réservoir de sel.

Le lave-vaisselle ne se remplit pas d'eau. Que faire ?

Vérifiez que le robinet d'arrivée d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué.

Comment programmer un cycle de lavage sur le lave-vaisselle ETNA VWV549ZIL ?

Sélectionnez le programme souhaité à l'aide du panneau de commande et appuyez sur le bouton de démarrage. Référez-vous au manuel pour plus de détails sur les programmes disponibles.

Pourquoi le lave-vaisselle affiche-t-il un code d'erreur ?

Les codes d'erreur indiquent un problème spécifique. Consultez le manuel d'utilisation pour identifier le code et les étapes de dépannage appropriées.

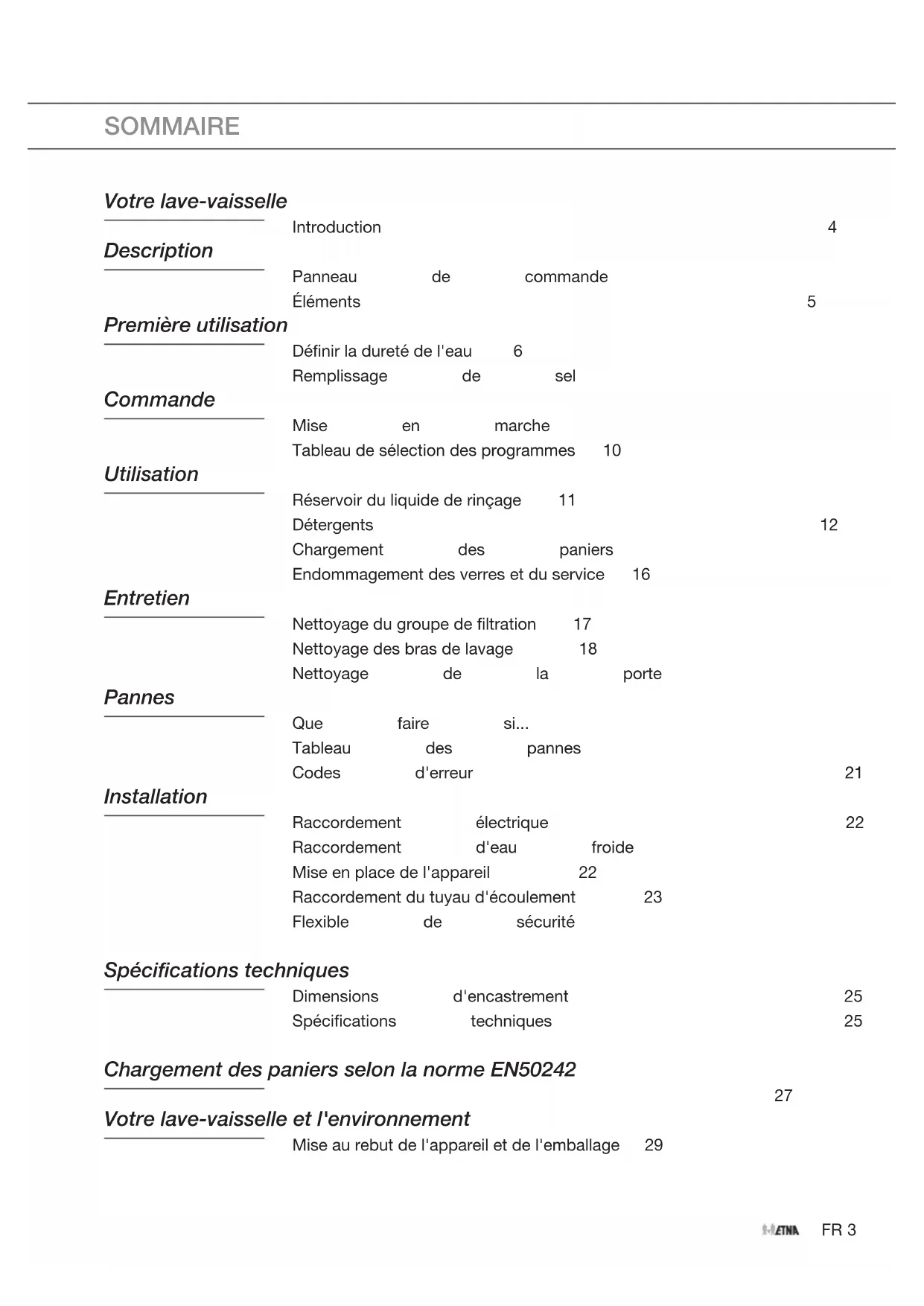

MODE D'EMPLOI VWV549ZIL ETNA

Votre lave-vaisselle

Description	Introduction			4
	Panneau	de	commande
	Éléments			5

Première utilisation

Commande	Définir la dureté de l'eau 6Remplissage de sel
	Mise en marcheTableau de sélection des programmes 10

Utilisation

	Réservoir du liquide de rinçage	11
	Détergents		12
	Chargement des paniers
	Endommagement des verres et du service	16

Entretien

	Nettoyage du groupe de filtration	17
	Nettoyage des bras de lavage	18
	Nettoyage de la porte

Pannes

	Que	faire	si...
	Tableau	des	pannes
	Codes	d'erreur

Installation

	Raccordement	électrique
	Raccordement	d'eau	froide
	Mise en place de l'appareil		22

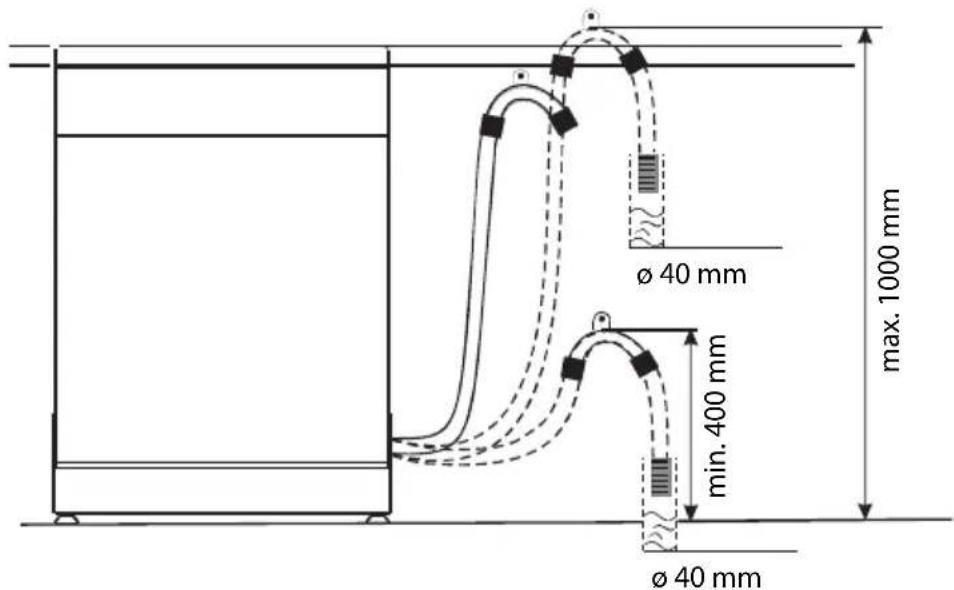

	Raccordement du tuyau d'écoulement		23
	Flexible	de sécurité

Spécifications techniques

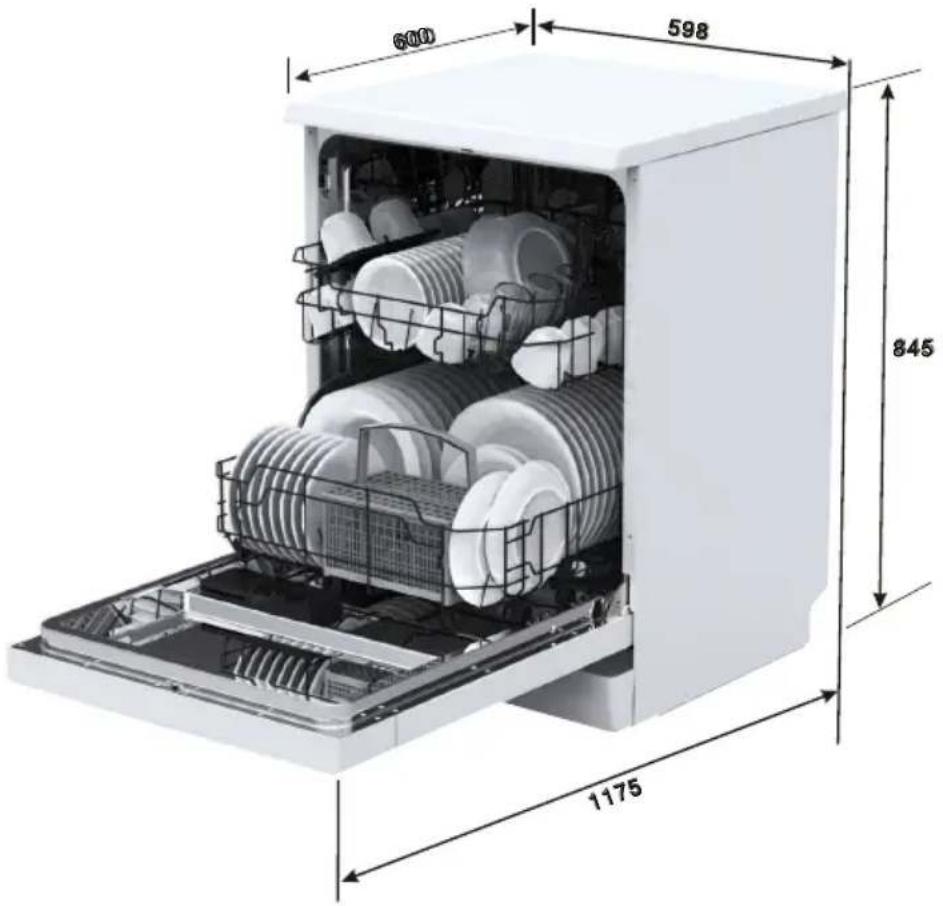

	Dimensions	d'encastrement
	Spécifications	techniques

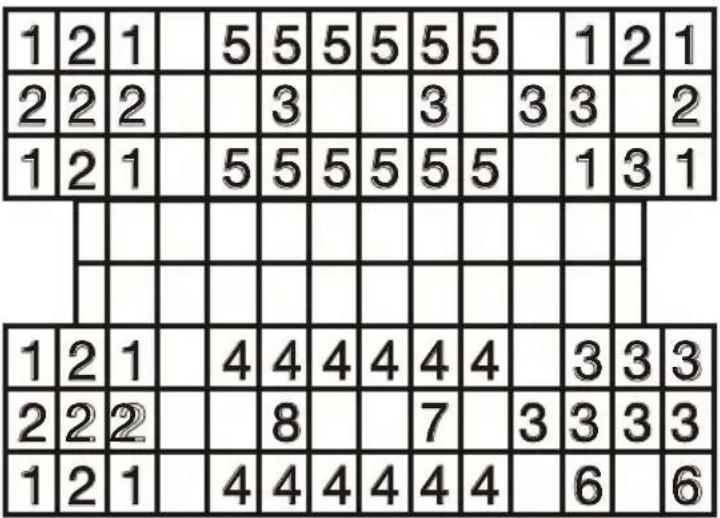

Chargement des paniers selon la norme EN50242

27

Votre lave-vaisselle et l'environnement

Mise au rebut de l'appareil et de l'emballage 29

Introduction

Vous avez choisi un lave-vaisselle Etna. La souplesse et la simplicité de l'utilisation sont les principes qui ont guidé son développement.

Ce manuel décrit comment utiliser le lave-vaisselle de façon optimale. Vous y trouverez des informations sur les commandes ainsi que des informations de base sur le fonctionnement de l'appareil. Vous y trouverez également des conseils d'entretien.

Veuillez lire ce manuel avant d'utiliser l'appareil.

Conservez soigneusement ce manuel afin qu'un autre utilisateur éventuel puisse aussi en profiter.

Avant l'utilisation, lisez les instructions de sécurité séparées !

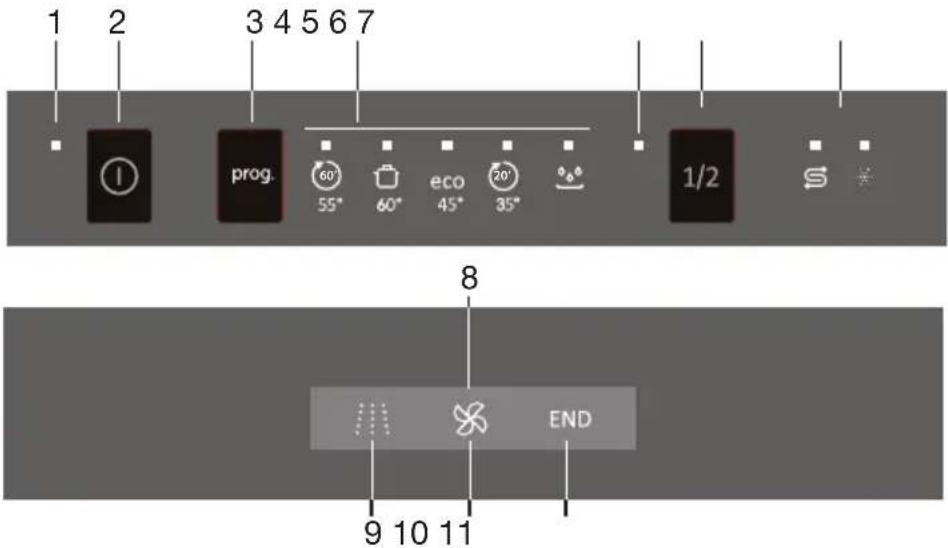

Panneau de commande

1 2 3 4 5 6 7 prog. 60° 55° 60° eco 45° 20° 35° 1/2 8 END 9 10 11

1. Voyant Marche/arrêt
2. Touche Marche/arrêt
3. Touche de programme
4. Voyants indiquant le programme choisi
5. Voyant demi-charge
6. Touche demi-charge
7. Voyant du remplissage de liquide de rinçage et de sel (anticalcaire)
8. Affichage du statut du programme
9. Lavage
10. Séchage
11. Fin du programme

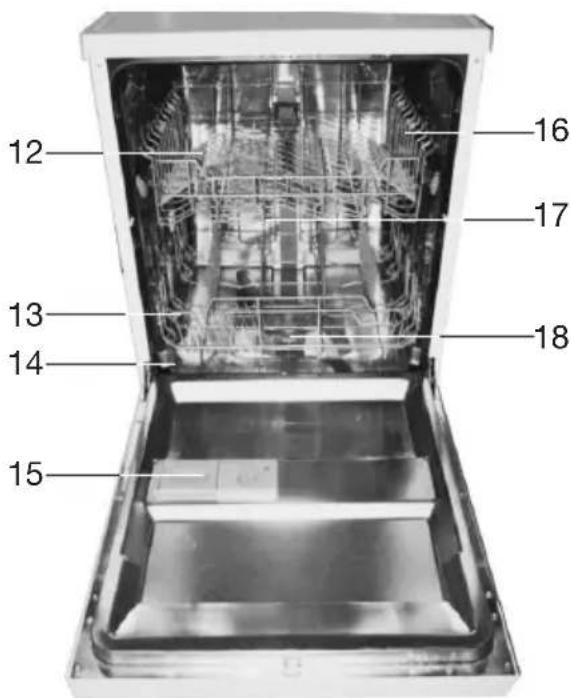

Éléments

1. Panier supérieur
2. Panier inférieur
3. Anticalcaire (bouchon de remplissage de sel)
4. Réservoir de détergent et de liquide de rinçage
5. Panier pour les tasses
6. Bras de lavage
7. Groupe de filtration

12 16 17 13 18 14 15

Avant la première utilisation du lave-vaisselle :

• Réglez la dureté de l'eau.
• Remplissez le réservoir de sel avec 1 litre d'eau et rajoutez ensuite 1,5 kg de sel régénérant pour lave-vaisselle.
• Ajoutez du liquide de rinçage.
• Ajoutez du produit lave-vaisselle.

Définir la dureté de l'eau

1. Appuyez sur la touche Marche/arrêt.
2. Appuyez 5 secondes au minimum sur la touche de programme (dans les 60 secondes suivant la mise en marche de l'appareil).
3. Appuyez sur la touche de programme pour choisir le réglage approprié (H1->H2->H3->H4->H5->H6 / consultez le tableau de dureté de l'eau).
4. Appuyez sur la touche Marche/arrêt pour arrêter le réglage.

Tableau de dureté de l'eau

Dureté de l'eau
^ Clarke ^ dH mmol/l Réglage			(Voyant(s) allumé(s))	Consommation de sel (gramme/cycle)
0 - 6 0 - 5 0	- 0,94 H1 (Rinçage) 0
7 - 14 6 - 11	1,0 - 2,0 H2 (Rapide) 9
15 - 21	12 - 17	2,1 - 3,0	H3 (Rinçage + Rapide)	12
22 - 28	18 - 22	3,1 - 4,0	H4 (ECO)	20
29 - 42	23 - 34	4,1 - 6,0	H5 (ECO + Rinçage)	30
43 - 69	35 - 55	6,1 - 9,8	H6 (ECO + Rapide)	60

Réglages d'usine : H3 (EN 50242)

Informez-vous auprès du service des eaux de la dureté de l'eau du robinet.

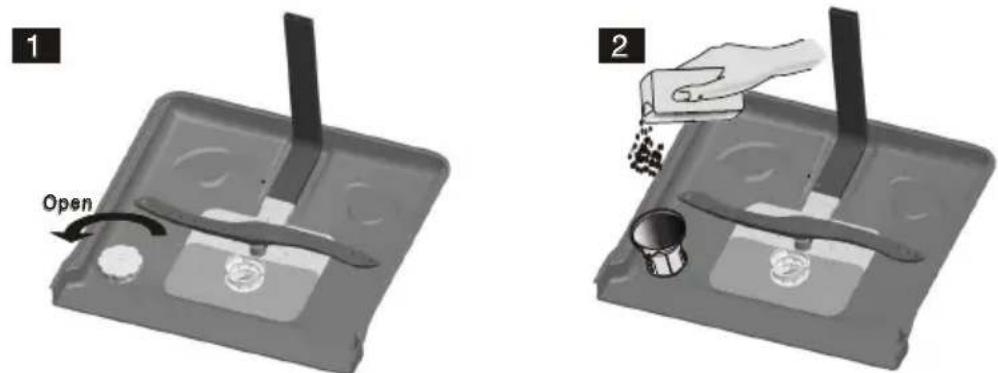

Remplissage de sel

Cette machine est équipée d'un anticalcaire. À cet effet, remplissez le lave-vaisselle de sel.

1 Open 2

1. Après avoir ôté le panier inférieur, dévissez le bouchon du réservoir.

2. Avant de remplir le réservoir pour la première fois, versez-y un litre d'eau.

3. Placez l'entonnoir dans l'ouverture du réservoir. Versez-y environ 1,5 kg de sel. Il est normal qu'un peu d'eau s'écoule de l'ouverture pendant cette opération.

Attention ! Ôtez le sel renversé et faites toujours tourner immédiatement un programme complet afin d'éviter tout dommage du fond.

1. Revissez soigneusement le bouchon.

Attention ! Remplissez toujours le réservoir de sel et réglez la dureté de l'eau avant de mettre en service le lave-vaisselle. Remplissez le réservoir de sel quand le voyant de l'anticalcaire s'allume. Il peut arriver que le voyant reste allumé un certain temps bien que le réservoir de sel soit rempli. Il s'éteint lorsque le sel s'est suffisamment dissous dans l'eau.

Mise en marche

1. Ouvrez la porte du lave-vaisselle.
2. Ajoutez du produit lave-vaisselle et du liquide de rinçage (voir rubrique « Détergents » et « Réservoir de liquide de rinçage »). Vérifiez la quantité de sel régénérant dans le réservoir à sel (voir rubrique « remplissage du sel »).
3. Appuyez sur la touche Marche-arrêt pour mettre l'appareil en marche.
   Un voyant s'allume lorsque l'appareil est en marche.
4. Sélectionnez le programme souhaité (voir le « Tableau de sélection des programmes »).
   Le voyant y afférent s'allume.
5. Fermez la porte du lave-vaisselle.
   Le lave-vaisselle lance le programme sélectionné.

Arrêter ou adapter un programme de lavage

1. Ouvrez la porte.
2. Gardez une touche de programme enfoncée pendant plus de trois secondes.
   Vous pouvez de nouveau sélectionner le programme souhaité (voir « Tableau de sélection des programmes »).
3. Puis fermez la porte.

Attention ! Un programme qui a déjà démarré peut uniquement être modifié dans sa phase initiale. Après un certain temps, le détergent est déjà réparti sur la vaisselle ou la machine a déjà pompé toute l'eau de vaisselle. Le cas échéant, vous devez de nouveau remplir le compartiment à détergent (consultez le chapitre Détergents).

À l'issue du programme de lavage

À la fin du programme de lavage, un signal sonore retentit pendant huit secondes.

1. Ouvrez la porte.
2. Éteignez l'appareil au moyen de la touche marche/arrêt.
   Attendez quelques minutes avant de vider le lave-vaisselle. À la fin du programme, la vaisselle et les couverts sont encore très chauds. Il y a un risque que la vaisselle se brise à cause de la chaleur. En outre, le fait de laisser la vaisselle quelques minutes dans l'appareil favorise le séchage.

Protection contre les surintensités

- Votre lave-vaisselle est équipé d'une protection contre un excès d'eau dans l'appareil. La protection ferme la soupape d'admission. S'il reste de l'eau dans le lave-vaisselle, éteignez-le et fermez le robinet d'alimentation. Mettez l'appareil en marche et démarrez un programme quelconque. Si l'eau n'est pas pompée au début du programme, prévenez le service d'entretien et retirez l'eau superflue.

Sélectionner une demi-charge

- Ce lave-vaisselle est équipé d'une fonction demi-charge. De cette façon, vous faites des économies d'eau et d'énergie. Et la durée du programme de lavage est réduite. Quand vous utilisez ce programme, la place de votre vaisselle dans le lave-vaisselle n'importe pas ; chargez le lave-vaisselle comme vous le souhaitez.

Avertissement ! Il est dangereux d'ouvrir entièrement la porte pendant le programme de lavage. Vous risquez d'entrer en contact avec de l'eau bouillante qui gicle de la machine.

Tableau de sélection des programmes

Programme Information de programme Programme	déroulement	Détergent prélavage/lavage principal	Durée (min.)	Énergie (kWh)	Eau (L)
60 minutes 55°	Vaiselle quotidienne en 60 minutes. Pour la vaisselle quotidienne, comme des assiettes et casseroles peu sales ou normalement sales.	Pré-rinçage (50 °C)Lavage principal (55 °CRinçage (60 °CSéchage	5/25 g. 60 1,15 10
Intensif [7AST]60°	Vaiselle très sale, comme des plats, des casseroles, des poêles, et des assiettes, avec des résidus alimentaires incrustés.	Pré-rinçage (50 °C)Lavage principal (60 °CRinçageRinçageRinçage (70 °CSéchage	5/25 g. 170 1,6 18,5
Économique ECO)*eco45°	Programme standard pour de la vaisselle peu sale, comme des assiettes, des verres, des bols et des casseroles peu sales.	Pré-rinçageLavage principal (45 °CRinçage (65 °CSéchage	5/25 g. 190 1,02 11
Rapide 35°	Vaiselle peu sale, comme des verres, du cristal et de la porcelaine fragile. Pas de séchage.	Lavage principal (35 °CRinçage (35 °C)		20 0,41 10,6
Rinçage	Pour la vaisselle devant uniquement être rincée et séchée.	Pré-rinçage 15 0,02 4

*ECO/EN 50242 : Il s'agit d'un programme de test. Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :

• Capacité : 12 couverts
• Position du panier supérieur : roulettes supérieures sur les rails de guidage
• Position de rinçage : 6
• PI : 0,49w ; Po : 0,45w

Réservoir du liquide de rinçage

Le liquide de rinçage est ajouté lors du dernier rinçage. Le liquide de rinçage évite les traces de gouttes sur la vaisselle propre. Il assure en outre un séchage plus rapide de la vaisselle, car l'eau glisse plus facilement.

Le lave-vaisselle a été conçu pour l'utilisation d'un produit de rinçage liquide.

Le réservoir de liquide de rinçage se trouve à l'intérieur de la porte, à côté du compartiment à détergent.

Attention : Remplissez le réservoir de liquide de rinçage lorsque le voyant du liquide de rinçage s'allume. Le réservoir a une capacité d'environ 100 ml.

Ne remplissez pas trop le réservoir du liquide de rinçage, le liquide de rinçage risque de déborder. Il faut essuyer le liquide de rinçage renversé. Sinon, une fuite pourrait se produire suite à une formation extrême de mousse.

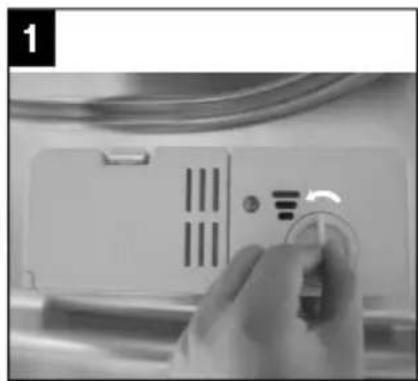

1. Dévissez le bouchon du réservoir de liquide de rinçage (à gauche, vers la flèche « ouvert »).
2. Versez le liquide de rinçage dans le réservoir. Faites attention à ne pas verser trop de liquide. Le réservoir a une capacité d'environ 100 ml.
3. Remettez le bouchon. Vérifiez qu'il soit aligné sur la flèche « ouvert » et tournez-le vers la flèche « fermé ».

Régler la quantité de liquide de rinçage

Une quantité déterminée de liquide de rinçage est ajoutée au dernier rinçage. Tout comme pour le détergent, la quantité de liquide de rinçage dépend de la dureté de l'eau dans votre région. Un excès de liquide de rinçage peut occasionner des traces sur la vaisselle.

5 4 3 2 6 1 ↑MAX

Le réservoir de liquide de rinçage a 6 positions. Réglez en premier lieu le réservoir sur la position 2. Si des taches continuent d'apparaître sur la vaisselle, et si la vaisselle ne sèche pas bien, augmentez la quantité de liquide de rinçage en tournant le bouton du réservoir sur la position 3. Si cela n'entraîne aucune amélioration, réglez le bouton sur une position supérieure. Répétez cette opération jusqu'à ce que la vaisselle sorte sèche et sans traces de la machine.

Détergents

Les substances chimiques dans les détergents suppriment les impuretés, les décomposent et veillent à ce qu'elles soient évacuées du lave-vaisselle. La plupart des détergents disponibles en magasin sont adaptés.

Avertissement !

Les détergents sont des produits corrosifs. Gardez-les par conséquent hors de portée des enfants. En cas d'absorption, consultez immédiatement un médecin et emportez l'emballage.

Détergent concentré

Sur la base de leur composition chimique, on distingue 2 types de détergent concentré :

• Les détergents alcalins conventionnels avec des ingrédients corrosifs.
• Les détergents concentrés peu alcalins aux enzymes naturelles.

L'utilisation de détergent concentré en combinaison avec des programmes de lavage « normaux » occasionne moins de pollution et profite à votre vaisselle : ces programmes de lavage sont spécialement adaptés aux caractéristiques de décomposition des impuretés des enzymes dans le détergent concentré. De cette façon, les programmes de lavage « normaux » avec un détergent concentré fournissent les mêmes résultats qu'un programme de lavage intensif.

Pastilles pour lave-vaisselle

Les pastilles des différents fabricants ne se dissolvent pas toutes au même rythme.

De ce fait, certains types de pastilles ne se dissolvent pas complètement pendant les programmes de lavage courts, de sorte que leur action nettoyante est réduite.

Utilisez par conséquent essentiellement des pastilles en combinaison avec des programmes longs, de façon à ce qu'elles aient le temps de se dissoudre complètement.

Compartiment à détergent

Remplissez le compartiment à détergent avant de lancer un programme de lavage. En règle générale, une seule dosette de poudre est nécessaire pour un lavage normal. Utilisez plus de détergent avec une vaisselle plus sale. Remplissez le compartiment à détergent juste avant le démarrage du programme. Sinon, le détergent peut devenir humide et ne pas se dissoudre entièrement.

Dans le « tableau de sélection des Programmes », vous trouverez des informations sur la quantité de produit lave-vaisselle nécessaire pour les différents programmes. Il s'agit de moyennes. Un autre dosage peut s'avérer nécessaire en fonction de la dureté de l'eau et du degré de saleté de la vaisselle.

Remplir

1. Appuyez sur le déverrouillage si le couvercle est fermé. Le couvercle s'ouvre.
2. Remplissez le compartiment à détergent juste avant le démarrage du programme de lavage. N'utilisez qu'un détergent de marque dans le lave-vaisselle.
3. Fermez le couvercle jusqu'à ce qu'il se fixe avec un clic.

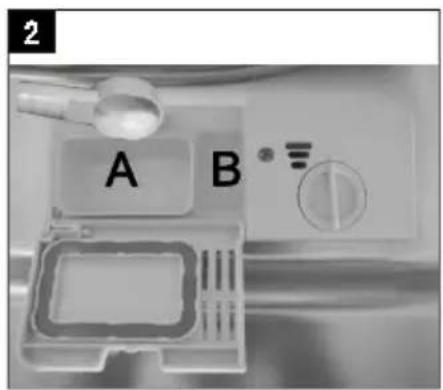

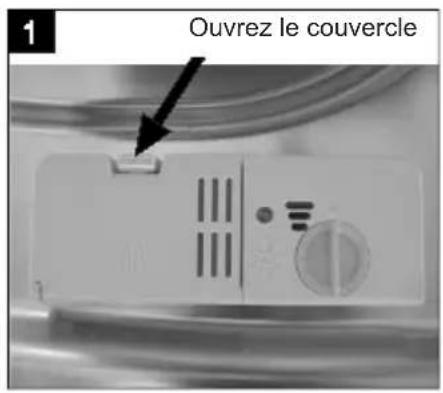

1 Ouvrez le couvercle

2 A B

• Compartiment à détergent principal (A) ;
• Compartiment à détergent pour le prélavage (B) ;

Utilisez uniquement un détergent qui a été spécialement conçu pour les lave-vaisselle. Conservez le détergent dans un endroit frais et sec. Ne mettez le détergent dans le compartiment que si vous faites tourner un programme directement après.

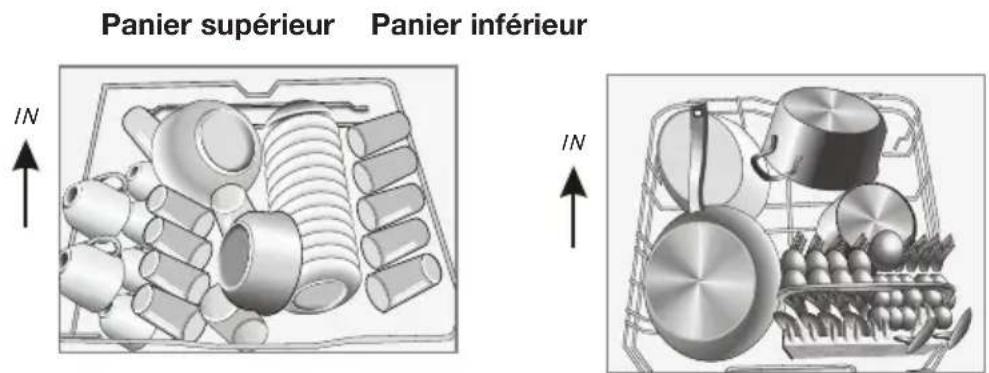

Chargement des paniers

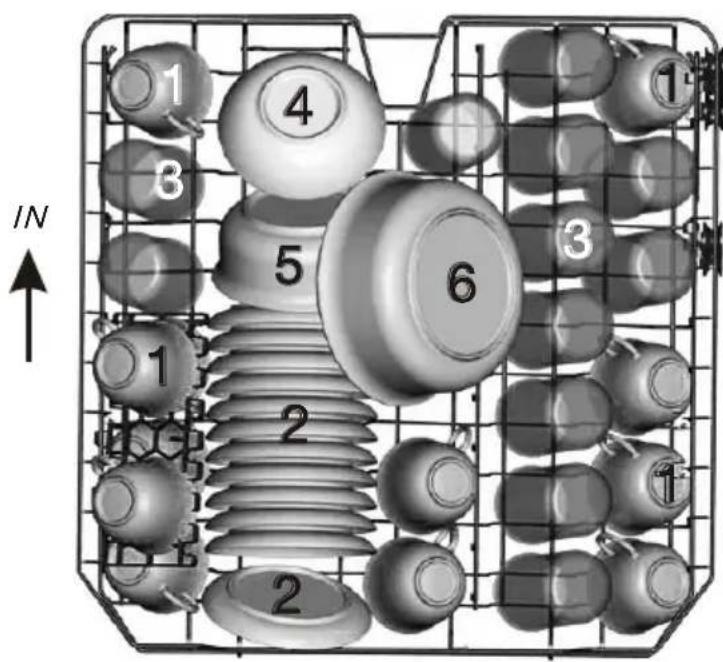

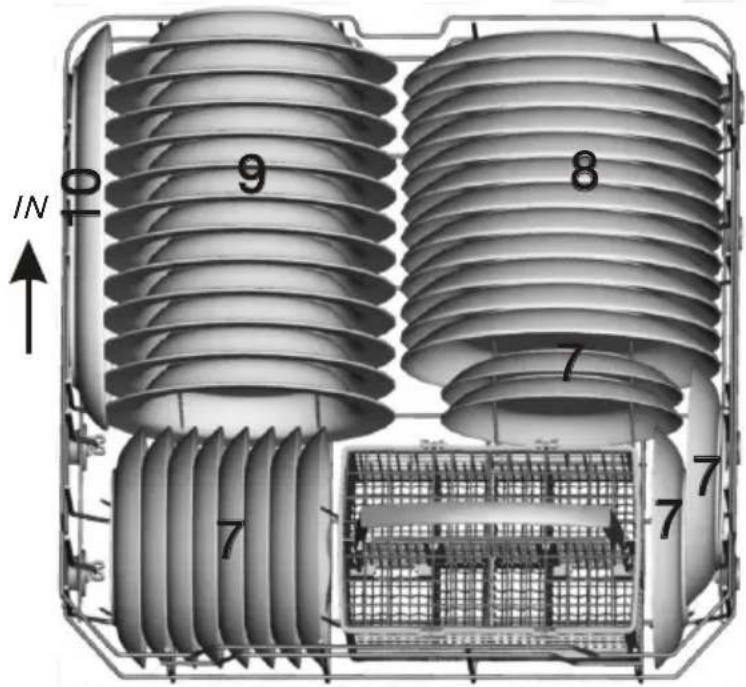

Panier supérieur Panier inférieur IN IN

Utilisation du panier supérieur

• Le panier supérieur a été conçu pour la vaisselle fragile et légère comme les verres, les tasses et sous-tasses, les assiettes, les petits récipients et les casseroles peu profondes (et peu sales).
• Rangez la vaisselle de façon à ce qu'elle ne puisse pas glisser lors du lavage.

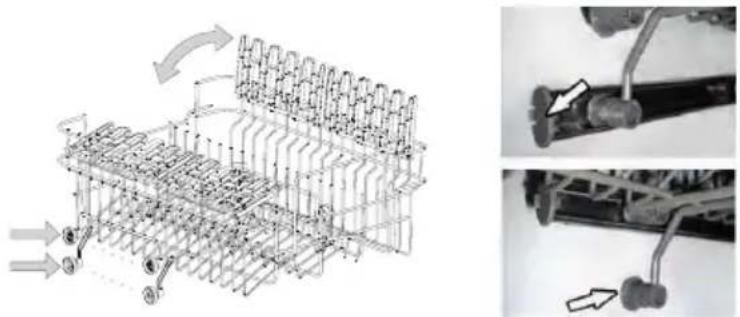

Réglage en hauteur du panier supérieur

Le panier supérieur peut être réglé en hauteur en retirant le panier et en plaçant les rails de guidage dans une autre position.

Utilisation du panier inférieur

Nous vous conseillons de placer les grands objets les plus difficiles à nettoyer dans le panier inférieur : casseroles, poêles, couvercles, plats allant au four et récipients. Il est préférable de placer les plats allant au four et les couvercles sur les côtés du panier. De cette manière, ils ne gênent pas le bras de lavage lorsqu'il tourne.

• Les casseroles, les plats de service, etc. doivent toujours être placés à l'envers dans le panier.
• Les récipients profonds doivent être placés en oblique, avec l'ouverture vers le bas, afin que l'eau puisse s'en écouler.
• Le panier inférieur peut être adapté de façon à pouvoir y installer plus de casseroles et de poêles, ou des pièces plus grandes.

Vous pouvez rabaisser les tiges pour ranger plus facilement poêles et casseroles.

Panier à couverts

Les couverts doivent être placés dans le panier à couverts, les manches tournés vers le bas. Si le panier à couverts est muni de compartiments latéraux, les couverts doivent être placés dans les compartiments pièce par pièce. Les longs ustensiles de cuisine, comme les louches, doivent être placés horizontalement, à l'avant du panier supérieur.

Avertissement !

Veillez à ce qu'aucun objet ne puisse dépasser du fond du panier à couverts. Cela risquerait de bloquer le bras de lavage.

Couverts/service inadaptés au lave-vaisselle :

• Les couverts avec un manche en bois, en porcelaine ou en nacre
• Les objets en plastique qui ne sont pas résistants à la chaleur
• Les couverts avec des éléments collés qui ne sont pas résistants à la chaleur
• Les couverts ou le service collés
• Les objets en étain ou en cuivre
• Les verres en cristal au plomb
• Les objets en acier qui sont sensibles à l'oxydation
• Les plats en bois
• Les objets en fibres synthétiques

Couverts/service partiellement inadaptés au lave-vaisselle :

• Certains types de verres peuvent se ternir après un grand nombre de lavages
• L'argent et l'aluminium peuvent se décolorer après un lavage en lave-vaisselle
• Les motifs émaillés peuvent se ternir après des lavages fréquents

Attention ! Ne placez pas d'objets qui sont salis avec de la cendre de cigarette, de la cire, du vernis ou de la peinture dans le lave-vaisselle. Lorsque vous achetez de nouveaux ustensiles de cuisine, vérifiez qu'ils soient adaptés au lave-vaisselle. Ne mettez pas au lave-vaisselle des ustensiles qui ne sont pas adaptés au nettoyage au lave-vaisselle.

Ne remplissez jamais trop le lave-vaisselle. Il n'y a de la place que pour 12 couverts standard. C'est important pour de bons résultats de lavage et une consommation d'énergie avantageuse.

Ranger les couverts et le service

- Avant de ranger la vaisselle dans le lave-vaisselle, vous devez :

▶Ôter les résidus alimentaires les plus grossiers.

Laisser tremper un instant les résidus alimentaires collés et attachés.

En rangeant, vérifiez que :

• Les bras de lavage ne soient pas bloqués par la vaisselle.
• Les objets creux soient placés avec l'ouverture orientée vers le bas, afin que l'eau puisse s'en écouler.
• Les assiettes et les couverts ne doivent pas se recouvrir.
• Les verres ne doivent pas se toucher pour éviter tout dommage.
• Placez les grands objets difficiles à laver dans le panier inférieur.
• Le panier supérieur a été spécialement conçu pour les objets plus légers comme les verres et les tasses à café et à thé.

Avertissement !

- Les longs couteaux qui sont debout dans le panier à couverts peuvent provoquer des blessures !

- Placez les couverts longs et/ou tranchants comme les couteaux à viande en position couchée dans le panier supérieur.

Endommagement des verres et du service

Causes possibles :

• Le type de verre ou le processus de fabrication. La composition chimique du détergent.
• La température de l'eau et la durée du programme de lavage.

Solution proposée :

• Utilisez des verres et un service en porcelaine dont le fabricant déclare qu'ils sont adaptés au lave-vaisselle.
• Utilisez un détergent plus doux/moins corrosif. Si nécessaire, demandez plus d'informations aux fabricants de détergents.
• Sélectionnez un programme de lavage avec une température plus basse.
• Pour éviter tout dommage, retirez les verres et les couverts le plus vite possible du lave-vaisselle à la fin du programme.

Nettoyage du groupe de filtration

En fonction de l'utilisation, les tamis doivent être régulièrement rincés sous l'eau du robinet. Le système de filtration est composé de trois éléments : le grand tamis, le gros tamis et le tamis fin.

1. Grand tamis ; Les résidus alimentaires et les impuretés qui arrivent sur ce tamis sont rincés vers le gros tamis par un jet spécial sur le bras de lavage inférieur.
2. Gros tamis ; Les résidus plus grands, comme les restes d'os ou les bouts de verre qui pourraient boucher l'écoulement, sont recueillis dans le gros tamis. Pour ôter les impuretés du tamis, vous devez pincer légèrement les languettes sur le tamis et le tirer vers le haut.
3. Tamis fin ; Ce tamis retient les impuretés et les résidus alimentaires à proximité de la pompe de vidange et veille à ce que ces résidus ne soient pas à nouveau dispersés sur la vaisselle pendant le programme.

Pour un fonctionnement optimal du lave-vaisselle, le groupe de filtration doit être nettoyé dans son intégralité. Le groupe de filtration recueille efficacement les résidus alimentaires présents dans l'eau et veille à ce que l'eau puisse continuer de circuler durant le programme de lavage. Il est conseillé d'enlever après chaque lavage les résidus alimentaires plus grossiers du groupe de filtration en rinçant les tamis sous l'eau courante.

1 OpenOpen

• Retirez le groupe de filtration en le tournant (vers la gauche) et en le soulevant verticalement. Tous les éléments du groupe de filtration doivent être nettoyés au moins une fois par mois.
• Utilisez une brosse à vaisselle pour nettoyer le gros tamis et le tamis fin. Remontez le groupe de filtration suivant l'illustration ci-contre et replacez-le dans le lave-vaisselle.

N'utilisez jamais le lave-vaisselle sans le groupe de filtration. Une mise en place incorrecte du groupe de filtration entraîne des performances réduites du lave-vaisselle. Il se peut aussi que les couverts et la vaisselle soient endommagés.

Nettoyage des bras de lavage

Il est indispensable de nettoyer régulièrement les bras de lavage. À la longue, les impuretés bouchent les buses et les coussinets des bras de lavage. Nettoyez les bras de lavage comme suit :

Open

• Maintenez l'écrou du bras de lavage supérieur et tournez le bras de lavage dans le sens horaire pour le retirer. Tirez le bras de lavage inférieur vers le haut et retirez-le.
• Nettoyez les bras de lavage dans une eau savonneuse chaude et nettoyez les buses avec une brosse douce.
• Rincez soigneusement les bras de lavage et remettez-les en place.

Nettoyage de la porte

Nettoyez le bord de la porte ainsi que le caoutchouc d'étanchéité au moyen d'un chiffon humide et doux. Vérifiez que l'eau ne puisse pas pénétrer dans la serrure et les composants électriques. N'utilisez pas de produits d'entretien en bombe. N'utilisez pas non plus de produits d'entretien agressifs, comme les éponges métalliques. Ces produits d'entretien peuvent notamment endommager le vernis.

Que faire si...

Si l'appareil ne fonctionne pas bien, cela ne signifie pas toujours qu'il est en panne. Essayez d'abord de remédier vous-même au dérangement. Appelez le service après-vente si les conseils ci-dessous n'apportent aucune aide.

Attention!

Débranchez l'appareil du secteur avant de procéder à la réparation. De préférence en retirant la fiche de la prise.

Tableau des pannes

Problème	Causes possibles	Solution
Le lave-vaisselle ne fonctionne pas.	Le fusible est défectueux ou le disjoncteur de fuite de terre est activé.	Remplacez le fusible ou réinitialisez le disjoncteur. Enlevez les autres appareils qui sont raccordés sur le même groupe.
	L'alimentation en électricité n'est pas branchée.	Assurez-vous que le lave-vaisselle est mis en marche et la porte fermée. Assurez-vous que la fiche soit dans la prise.
	La pression de l'eau est faible.	Contrôlez si le lave-vaisselle est correctement raccordé à la conduite d'eau et si le robinet est ouvert.
La pompe de vidange ne s'arrête pas.	L'eau déborde.	Le système a été conçu de façon à détecter l'eau qui déborde. Le cas échéant, l'appareil arrête la pompe de circulation et met en marche la pompe de vidange.
Bruit.	Certains bruits sont normaux.	Bruit de la pompe de cyclage/bruits d'entraînement ; ouverture du compartiment à détergent.
	Les couverts font du bruit dans la panier à couverts ou un petit objet est tombé du panier.	Veillez à ce que tous les éléments tiennent bien dans le lave-vaisselle.
	Le moteur fait un bruit de vrombissement.	La pompe est bloquée, consultez un installateur.
Lave-vaisselle sale.	Mauvais détergent.	Utilisez uniquement un détergent conçu spécialement pour les lave-vaisselle afin d'éviter toute salissure.
	Filtres bouchés	Ouvrez la porte et nettoyez les filtres. Faites ensuite tourner le programme de pré-rinçage.
	Liquide de rinçage renversé.	Essuyez toujours immédiatement le liquide de rinçage renversé.
La vaisselle n'est pas sèche.	Le réservoir de liquide de rinçage est vide.	Vérifiez que le réservoir de liquide de rinçage soit plein.
La vaisselle et les objets plats ne sont pas propres.	Programme incorrect.	Sélectionnez un programme plus puissant.
	Les paniers n'ont pas été chargés correctement.	Vérifiez que le fonctionnement du compartiment à détergent et des bras de lavage ne soit pas entravé par de grands plats.
Taches et dépôts sur les verres et la vaisselle plate.	Eau extrêmement dure. Température basse de l'eau entrante. Le lave-vaisselle est surchargé. Les paniers n'ont pas été chargés correctement. Détergent trop vieux ou humide. Le réservoir de liquide de rinçage est vide. Dosage incorrect du détergent.	Pour ôter les taches sur les objets en verre : Enlevez tous les objets en métal du lave-vaisselle. Utilisez la quantité de détergent prescrite. Sélectionnez le programme le plus long. Faites tourner le lave-vaisselle environ 18 à 22 minutes ; il aura alors atteint son cycle de lavage principal. Ouvrez prudemment la porte et versez 2 tasses de vinaigre blanc sur le fond. Fermez la porte et laissez le lave-vaisselle terminer le programme. Si le vinaigre n'est pas efficace : Répétez les étapes ci-dessus, mais utilisez une quart de tasse (60 ml) de cristaux d'acide citrique au lieu de vinaigre blanc.
Taches laiteuses sur les verres.	Combinaison d'eau douce et d'excès de détergent.	Utilisez moins de détergent et sélectionnez le programme pour le lavage des verres.
Dépôt jaune ou brun à l'intérieur du lave-vaisselle.	Des traces de fer dans l'eau peuvent causer du dépôt dans le lave-vaisselle.	Contactez un producteur de produits anticalcaires pour un filtre spécial.
Dépôt blanc à l'intérieur du lave-vaisselle.	Eau dure.	Réglez une consommation de sel plus élevée.
Il reste du détergent dans le compartiment à détergent.	Le compartiment à détergent est bloqué par la vaisselle	Chargez les paniers de façon à ce que la vaisselle ne bloque plus le compartiment à détergent. Nettoyez le bras de lavage supérieur.
Vapeur.	Lors de l'ouverture de la porte.	C'est possible à la fin du programme.
Taches noires ou grises sur la vaisselle.	Des ustensiles de cuisine en aluminium ont frotté contre la vaisselle.	L'aluminium peut se décolorer.
Il reste de l'eau sous les tamis.	Ceci est normal.	Une petite quantité d'eau autour de l'écoulement à l'arrière garde l'étanchéité souple.
Le lave-vaisselle fuit.	Le réservoir de liquide de rinçage est trop plein ou le liquide de rinçage fuit.	Veillez à ne pas trop remplir le réservoir de liquide de rinçage. Le liquide de rinçage renversé peut causer de la mousse/un débordement. Essuyez le liquide de rinçage qui a fui au moyen d'un chiffon humide.
	Le lave-vaisselle n'est pas de niveau.	Mettez le lave-vaisselle de niveau.

Codes d'erreur

Problème	Causes possibles	Solution
Le voyant « Rinçage » clignote.	La durée d'arrivée de l'eau est trop longue.	Le robinet d'alimentation n'est pas ouvert.
Le voyant « ECO » clignote.	L'appareil est trop rempli d'eau.	Trop d'amenée d'eau !Noter le code et avertir le service après-vente.
Les voyants « Rinçage » et « Rapide » clignotent.		Noter le code et avertir le service après-vente.

Si l'appareil est trop rempli d'eau ou présente des fuites excessives, fermez le robinet d'alimentation et avertissez le service après-vente. Si tous les voyants clignotent en même temps, éteindre immédiatement le lave-vaisselle, fermer le robinet d'alimentation et avertir le service après-vente.

Avertissement !

Le lave-vaisselle doit toujours être placé dans une pièce chauffée et à l'abri du gel.

Raccordement électrique

Ce lave-vaisselle est conçu pour un raccordement sur 220-240 V - 50 Hz, avec un fusible de 16 Amp.

Attention!

• Vérifiez que la valeur nominale totale et la tension du réseau électrique correspondent aux valeurs indiquées sur la plaque signalétique.
• Assurez-vous que l'appareil est branché sur une prise mise à la terre. Consultez l'installateur si la fiche de l'appareil n'entre pas dans la prise.
• N'utilisez pas de rallonge ou d'adaptateur pour cet appareil.
• Ne retirez jamais le fil de terre vert/jaune. Ne coupez jamais le fil de terre !

Raccordement d'eau froide

• Raccordez l'alimentation en eau froide au robinet du lave-vaisselle (y compris aérateur et filetage, 3/4 inch) et contrôlez la fixation.
• En cas de nouvelle conduite d'eau, ou quand celle-ci n'a pas été utilisée récemment, faites d'abord couler l'eau pendant un certain temps pour en éliminer les impuretés. Si vous négligez de le faire, le robinet d'arrivée d'eau pourrait se boucher et votre appareil pourrait être endommagé.

Raccordement d'eau chaude

Le lave-vaisselle n'est pas approprié pour l'alimentation par eau chaude.

Mise en place de l'appareil

Placez l'appareil à l'endroit de votre choix, la face arrière contre le mur et les côtés alignés sur d'éventuels placards (de cuisine) ou parois latérales. Le lave-vaisselle est équipé sur la face arrière de raccordements, destinés au tuyau d'évacuation et au tuyau d'alimentation.

Mise à niveau de l'appareil

L'appareil peut être mis à niveau en faisant tourner les pieds réglables. L'inclinaison de l'appareil ne doit pas être supérieure à 2°.

Raccordement du tuyau d'écoulement

Placez le tuyau d'écoulement dans un tuyau d'évacuation dont le diamètre a au moins 4 cm de diamètre ou placez-le dans un lavabo. Utilisez le coude en plastique fourni. Assurez-vous que le tuyau d'écoulement ne soit pas plié. L'extrémité libre du tuyau d'écoulement doit se trouver à une hauteur se trouvant entre 40 cm et 100 cm et ne doit pas être trempé dans l'eau.

ø 40 mm min. 400 mm ø 40 mm max. 1000 mm

Si la hauteur du lavabo est supérieure à 100 cm, l'eau ne peut pas être évacuée par le biais du lavabo. Dans ce cas, le tuyau d'écoulement doit être placé dans une cuvette ou dans un récipient collecteur approprié, se trouvant plus bas que le lavabo.

Attention!

Fermez le robinet d'eau après usage !

Flexible de sécurité

Le flexible de sécurité a une double paroi. Ce système arrête automatiquement l'alimentation d'eau s'il y a une fuite dans le flexible et si l'espace entre les deux parois se remplit d'eau.

• Utilisez des nouveaux flexibles pour raccorder l'appareil. N'utilisez pas des flexibles usagés.
• La pression de l'eau doit s'élever entre 0,04 MPa et 1 MPa. Si la pression est inférieure à 0,04 Mpa, contactez le service d'entretien qui vous conseillera.

Raccordement du flexible de sécurité

• Retirez le flexible de sécurité dans sa totalité du corps de l'appareil à l'arrière du lave-vaisselle.
• Raccordez le flexible au robinet fileté ( 3/4 inch).
• Ouvrez entièrement le robinet avant d'utiliser le lave-vaisselle.

Dimensions d'encastrement

600 598 845 1175

Spécifications techniques

Spécifications sur le lave-vaisselle destiné à un usage domestique conformément à la directive européenne 1059/2010 :

Fabricant

Etna

Type

/

Description

VW

VWV549ZIL

Paramètres standard place 12

Efficacité énergétique de la classe

d'efficacité énergétique (1) A+

Consommation d'énergie annuelle (2) 290 kWh

Classe d'efficacité de lavage A

Classe d'efficacité de séchage(4) A

Consommation d'énergie pour cycle

de lavage standard 1,02 kWh

Cycle de lavage standard ECO 45 °C

Durée du programme d'un cycle de lavage standard 190 min.

Consommation électrique en mode éteint 0,45 W

Consommation électrique en mode standby 0,49 W

Utilisation annuelle d'eau (3) 3080 L

Niveau sonore 49 dB(A) re 1pW

Montage Pose libre

Hauteur 84,5 cm

Largeur 59,8 cm

Profondeur (avec raccordements) 60 cm

Consommation électrique 1760-2100 W

Tension nominale / fréquence 220-240 V\~ /

50 Hz

Pression de l'eau (pression d'écoulement) 0,4-10 bar = 0,04-1 Mpa

1. A + + + (efficacité la plus élevée) à D (efficacité la plus basse)
2. basé sur 280 cycles de lavage standard. La consommation énergétique effective annuelle dépend de la fréquence d'utilisation effective.
3. basé sur 280 cycles de lavage standard. La consommation d'eau effective annuelle dépend de la fréquence d'utilisation effective.
4. A (efficacité la plus élevée) à G (efficacité la plus basse)
5. Ce programme convient au lavage de vaisselle normalement sale et est le programme le plus efficace dans le domaine d'utilisation combinée d'énergie et d'eau pour cette sorte de vaisselle.

L'appareil répond aux normes européennes et directives dans la version actuelle lors de la livraison :

• LVD 2004/95/EG
• EMC 2004/108/EG
• EUP 2009/125/EG

Remarque : Les valeurs ci-dessus sont mesurées conformément aux normes dans les conditions d'utilisation spécifiées. Les résultats peuvent varier considérablement selon la quantité et le degré de saleté de la vaisselle, la dureté de l'eau, la quantité de détergent etc.

La notice d'utilisation est basée sur les normes et la réglementation de l'Union européenne.

Panier supérieur

1 2 3 4 5 6 3 1 2 1 IN

Panier inférieur

IN 9 8 7 7 7

Panier à couverts

1 2 1 | 5 5 5 5 5 5 | 1 2 1 2 2 2 | 3 | 3 | 3 3 | 2 1 2 1 | 5 5 5 5 5 5 | 1 3 1 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | 1 2 1 | 4 4 4 4 4 4 | 3 3 3 2 2 2 | 8 | 7 | 3 3 3 3 1 2 1 | 4 4 4 4 4 4 | 6 | 6

1 2 3 4

5 6 7 8

Les informations relatives à un test comparatif conformément à la norme EN50242 sont les suivantes :

• Capacité : 12 couverts
• Position du panier supérieur : roulettes supérieures sur les rails de guidage
• Programme : ECO
• Position de rinçage : 6
  • Définition de la dureté de l'eau : H3

Que faire de l'emballage et de l'appareil usé

Des matériaux durables ont été utilisés pour la fabrication de cet appareil. Il doit être mis au rebut de façon appropriée à la fin de son cycle de vie. Les pouvoirs publics peuvent vous fournir des informations à ce sujet.

L'emballage de l'appareil est recyclable. Les matériaux suivants ont été utilisés :

• carton
• feuille de polyéthylène (PE)
  • polystyrène exempt de CFC (mousse rigide PS)

Ces matériaux doivent être mis au rebut de façon appropriée et conformément aux dispositions réglementaires.

Le symbole représentant une poubelle barrée a été apposé sur le produit II signale l'obligation de traitement sélectif des appareils électroménagers. À la fin de son cycle de vie, l'appareil ne pourra donc pas être éliminé via le flux de déchets normal. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchetterie municipale.

La collecte sélective des appareils électroménagers évite d'aggraver l'impact négatif des déchets sur l'environnement et la santé publique. Leur traitement permet de recycler les matériaux utilisés pour les fabriquer, ce qui représente des économies considérables en termes de matières premières et d'énergie.

Attention ! l'emballage peut être dangereux pour les enfants.

CE

Déclaration de conformité

Nous déclarons, par la présente, que nos produits satisfont aux directives, normes et régulations européennes en vigueur ainsi qu'à toutes les exigences qui sont mentionnées dans les normes auxquelles il est fait référence.

Ihr Geschirrspüler
