BEDIENUNGSANLEITUNG VWV549ZIL ETNA

INHALT Ihr Geschirrspüler Einleitung 4 Beschreibung Bedienleiste 5 Innenausstattung 5 Erster Gebrauch Wasserhärte einstellen 6 Salz einfüllen 7 Bedienung Einschalten 8 Programmwahl-Tabelle 10 Gebrauch Klarspülerbehälter 11 Geschirrspülmittel 12 Die Körbe beladen 14 Schäden an Gläsern und Geschirr 16 Pflege Filtergruppe reinigen 17 Sprüharme reinigen 18 Tür reinigen 18 Störungen Was muss ich tun, wenn ... 19 Störungstabelle 19 Fehlercodes 21 Installation Elektrischer Anschluss 22 Kaltwasseranschluss 22 Aufstellen des Geräts 22 Anschließen des Abflussschlauches 23 Sicherheitsschlauch 24 Technische Daten Einbaumaße 25 Technische Daten 25 Körbe gemäß EN50242 beladen

Ihr Geschirrspüler und die Umwelt Verpackung und Gerät entsorgen 29DE 4 Einleitung Sie haben sich für einen Geschirrspüler von Etna entschieden. Ein optimaler Anwendungskomfort und eine einfache Bedienung standen bei der Entwicklung dieses Produkts an erster Stelle. In dieser Anleitung wird beschrieben, wie Sie den Geschirrspüler optimal nutzen. Hier finden Sie Informationen zur Bedienung und Hintergrundinformationen zur Funktionsweise des Geräts. Daneben erhalten Sie Tipps zur Pflege des Geräts. Lesen Sie bitte diese Bedienungsanleitung, bevor Sie das Gerät verwenden. Bewahren Sie sie sorgfältig auf, damit sich auch eventuelle weitere Benutzer über das Gerät informieren können. Lesen Sie vor der Verwendung erst die separaten Sicherheitsanweisungen!

IHR GESCHIRRSPÜLERDE 5

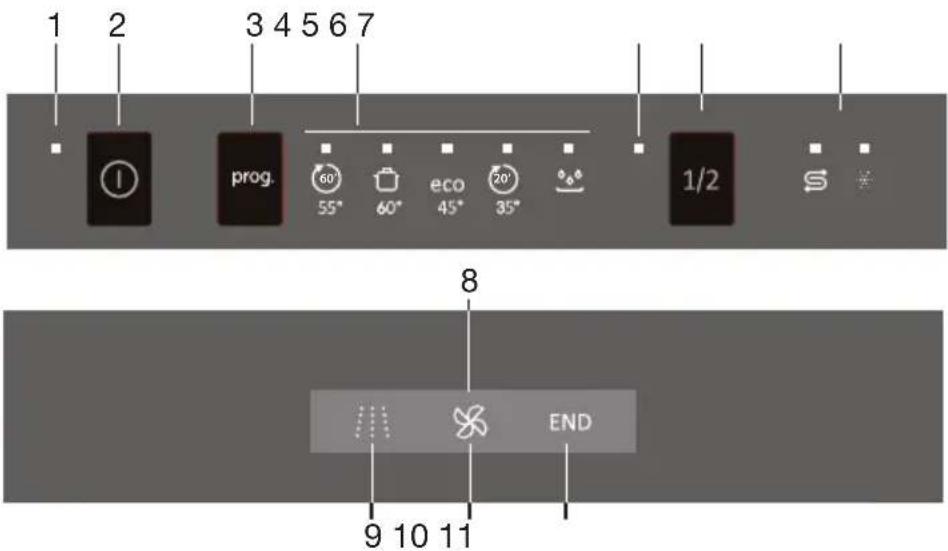

BESCHREIBUNG Bedienleiste

1. Kontrollleuchte Ein/Aus

4. Kontrollleuchten „ausgewähltes Programm“

5. Kontrollleuchte „halbe Ladung“

6. Taste „halbe Ladung“

7. Kontrollleuchte „Klarspüler und Salz (Wasserenthärter) nachfüllen“

8. Anzeige Programmstatus

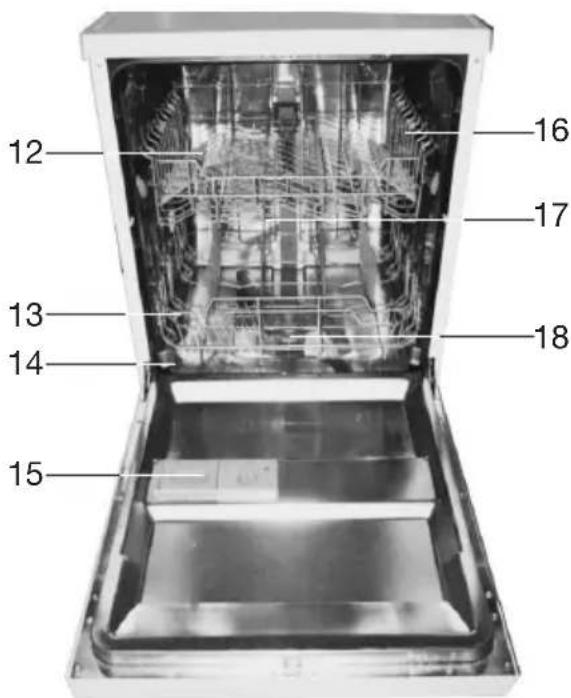

14. Wasserenthärter (Salzeinfüllstutzen)

15. Spülmittel- und Klarspülerbehälter

3 4 5 6 7DE 6 ERSTER GEBRAUCH Vor dem ersten Gebrauch der Spülmaschine:

• Stellen Sie die Wasserhärte ein.

• Füllen Sie das Salzfach mit 1 Liter Wasser und fügen Sie dann 1,5 kg Spülmaschinensalz hinzu.

• Fügen Sie Klarspüler hinzu.

• Fügen Sie Geschirrspülmittel hinzu. Wasserhärte einstellen

1. Drücken Sie die Ein-/Aus-Taste.

2. Drücken Sie mindestens 5 Sekunden auf die Programmtaste (innerhalb von 60 Sekunden,

nachdem das Gerät eingeschaltet wurde).

3. Drücken Sie die Programmtaste, um die gewünschte Einstellung auszuwählen

(H1->H2->H3->H4->H5->H6 / sehen Sie in der Wasserhärtetabelle nach).

4. Drücken Sie die Ein-/Aus-Taste, um das Einstellen abzuschließen.

Wasserhärtetabelle Wasserhärte °Clark ºdH mmol/l Einstellung (Kontrollleuchte(n) brennt/ brennen) Salzverbrauch (Gramm/Zyklus)

Werkseinstellung: H3 (EN 50242) Informieren Sie sich bei Ihrem Wasserwerk nach der Härte des Leitungswassers.DE 7 ERSTER GEBRAUCH Salz einfüllen Diese Maschine ist mit einem Wasserenthärter ausgestattet. Füllen Sie hierzu den Geschirrspüler mit Salz.

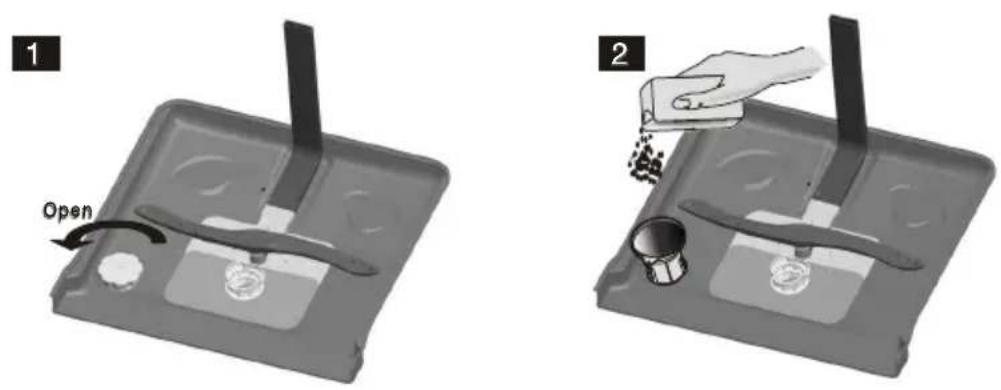

1. Entfernen Sie den unteren Spülkorb und schrauben Sie den Deckel des Behälters ab.

2. Bevor Sie den Behälter zum ersten Mal befüllen, gießen Sie einen Liter Wasser hinein.

3. Setzen Sie den Trichter in die Öffnung des Behälters ein. Gießen Sie ca. 1,5 kg Salz hinein.

Es ist normal, dass hierbei ein bisschen Wasser aus der Öffnung austritt. Achtung! Verschüttetes Salz entfernen und sofort danach immer ein komplettes Programm laufen lassen, um einer Beschädigung des Bodens vorzubeugen.

4. Schrauben Sie den Deckel sorgfältig fest.

Achtung! Befüllen Sie immer erst den Salzbehälter und stellen Sie die Wasserhärte ein, bevor Sie die Spülmaschine in Betrieb nehmen. Befüllen Sie den Salzbehälter, wenn das Warnlämpchen des Wasserenthärters leuchtet. Es kann vorkommen, dass das Lämpchen auch bei gefülltem Salzbehälter einige Zeit weiterleuchtet. Es erlischt, wenn sich ausreichend Salz im Wasser gelöst hat.DE 8 BEDIENUNG Einschalten

1. Öffnen Sie die Tür des Geschirrspülers.

2. Fügen Sie Geschirrspülmittel und Klarspüler hinzu (siehe „Geschirrspülmittel“

und „Klarspülerbehälter“). Überprüfen Sie die Salzmenge im Salzfach (siehe „Salz nachfüllen“).

3. Drücken Sie die „Ein/Aus“-Taste, um das Gerät einzuschalten.

Eine Kontrollleuchte leuchtet, wenn das Gerät eingeschaltet ist.

4. Wählen Sie das gewünschte Programm (siehe „Programmwahltabelle“).

Die zum gewählten Programm gehörende Anzeigeleuchte leuchtet auf.

5. Schließen Sie die Tür des Geschirrspülers.

Der Geschirrspüler startet mit dem ausgewählten Programm. Stoppen oder Anpassen eines Spülprogramms

1. Öffnen Sie die Tür.

2. Halten Sie eine Programmtaste länger als drei Sekunden gedrückt.

Sie können nun erneut das gewünschte Programm wählen (siehe „Programmwahltabelle“).

3. Schließen Sie anschließend die Tür.

Achtung! Ein bereits gestartetes Programm kann nur während der Anfangsphase angepasst werden. Nach einiger Zeit ist das Geschirrspülmittel bereits über dem Geschirr verteilt oder die Maschine hat das Spülwasser bereits abgepumpt. In diesem Fall müssen Sie den Spülmittelbehälter erneut füllen (siehe Kapitel „Geschirrspülmittel“). Nach Ablauf des Spülprogramms Nachdem das Spülprogramm durchlaufen ist, ertönt acht Sekunden lang ein Tonsignal.

1. Öffnen Sie die Tür.

2. Schalten Sie das Gerät mit der Ein-/Aus-Taste aus.

Warten Sie einige Minuten, bevor Sie den Geschirrspüler ausräumen. Direkt nach Ablauf des Programms sind Geschirr und Besteck noch sehr heiß. Es besteht die Gefahr, dass Geschirr durch die Hitze bricht. Wenn das Geschirr einige Minuten in der Maschine gelassen wird, trocknet es außerdem besser.DE 9 Überlaufschutz

• Ihr Geschirrspüler ist mit einer Schutzvorrichtung ausgestattet, die dafür sorgt, dass nicht zu viel Wasser in das Gerät laufen kann. Die Schutzvorrichtung schließt das Einlassventil. Schalten Sie das Gerät aus und schließen Sie die Wasserzufuhr, falls im Geschirrspüler Wasser stehen bleibt. Schalten Sie das Gerät ein und starten Sie ein beliebiges Programm. Wenn das Wasser zu Beginn des Programms nicht abgepumpt wird, informieren Sie dann den Kundendienst und entfernen Sie das überschüssige Wasser. Halbe Ladung auswählen

• Dieser Geschirrspüler verfügt über eine Funktion, mit der Sie eine „halbe Ladung“ laufen lassen können, dank der Sie Wasser und Energie sparen. Zugleich verkürzt sich die Dauer des Spülprogramms. Sie können bei diesem Programm das Geschirr in der gesamten Spülmaschine verteilen. Warnung! Es ist gefährlich, während des Reinigungsprogramms die Tür vollständig zu öffnen. Sie können mit heißem Wasser in Berührung kommen, das aus dem Gerät austritt. BEDIENUNGDE 10 Programmwahl-Tabelle Programm Programminformation Programm ablauf Spülmittel Vor-/ Haupt- Uhrzeit (Min.) Energie (kWh) Wasser (L) 60 Minuten 60’ 20’ Täglicher Spülgang in 60 Minuten. Für den täglichen Einsatz bei weniger verschmutzten oder normal verschmutzten Tellern und Töpfen. Vorspülen (50 °C) Hauptwäsche (55 °C) Spülen (60 °C) Trocknen 5/25 gr. 60 1,15 10 Intensiv 60’20’ Sehr stark verschmutztes Geschirr wie Schalen, Töpfe, Bratpfannen und Teller mit eingetrockneten Essensresten. Vorspülen (50 °C) Hauptwäsche (60 °C) Spülen Spülen Spülen (70 °C) Trocknen 5/25 gr. 170 1,6 18,5 Spar ECO)* 60’20’ Standardprogramm für weniger verschmutztes Geschirr wie Teller, Gläser, Schalen und nicht stark verschmutzte Töpfe. Vorspülen Hauptwäsche (45 °C) Spülen (65 °C) Trocknen 5/25 gr. 190 1,02 11 Schnell 60’ 20’ Für nicht stark verschmutztes Geschirr wie Gläser, Kristallgegenstände und Porzellan. Keine Trocknung. Hauptwäsche (35 °C) Spülen (35 °C) 20 0,41 10,6 Spülen 60’20’ Für Geschirr, dass nur gespült und getrocknet werden muss. Vorspülen 15 0,02 4 *ECO/EN 50242: Dies ist ein Testprogramm. Die Informationen für einen Vergleichstest in Übereinstimmung mit EN50242 sind folgende:

• Kapazität: 12 Gedecke

• Position oberer Korb: oberste Rollen auf Schienen

• PL: 0,49w; Po: 0,45w BEDIENUNGDE 11 GEBRAUCH Klarspülerbehälter Im letzten Spülgang wird Klarspüler hinzugegeben. Klarspüler verhindert, das auf dem sauberen Geschirr/Gläsern Wasserflecken zurückbleiben. Er sorgt außerdem dafür, dass das Geschirr schneller trocknet, indem das Wasser von diesem abperlt. Die Spülmaschine eignet sich zu Verwendung von flüssigem Klarspüler. Der Klarspülerbehälter befindet sich an der Innenseite der Tür, neben dem Behälter für das Geschirrspülmittel. Achtung: Füllen Sie den Klarspülerbehälter auf, wenn das Kontrolllämpchen für Klarspüler aufleuchtet. Der Behälter hat ein Fassungsvermögen von ca. 100 ml. Gießen Sie den Klarspülerbehälter nicht zu voll, er läuft sonst über. Verschüttetes Glanzspülmittel muss entfernt werden. Andernfalls besteht die Gefahr der Leckage durch übermäßige Schaumbildung.

1. Schrauben Sie den Deckel des Klarspülerbehälters ab (nach links in Richtung des Pfeils „offen“).

2. Geben Sie Klarspüler in den Behälter. Achten Sie darauf, nicht zu viel einzuschütten.

Der Behälter hat ein Fassungsvermögen von ca. 100 ml.

3. Schrauben Sie den Deckel wieder auf. Er muss auf den Pfeil „offen“ ausgerichtet sein

und in Richtung „geschlossen“ gedreht werden. Die Klarspülermenge einstellen Im letzten Spülgang wird eine vorgegebene Menge Klarspüler hinzugegeben. Genau wie beim Geschirrspülmittel hängt die Menge an Klarspüler von der Wasserhärte an Ihrem Ort ab. Zu viel Klarspüler kann zu Streifen auf dem Geschirr führen.DE 12 Der Klarspülerbehälter hat 6 Stellungen. Stellen Sie den Behälter zunächst auf die Stufe 2 ein. Falls sich mit dieser Einstellung Flecken auf dem Geschirr bilden und das Geschirr nicht gut abtrocknet, erhöhen Sie die Klarspülermenge, indem Sie den Wählschalter des Behälters auf Stufe 3 stellen. Wenn dadurch noch immer keine Verbesserung erzielt wird, stellen Sie den Wählschalter auf die nächst höhere Einstellung. Wiederholen Sie den Vorgang, bis das Geschirr streifenlos und trocken aus der Maschine kommt. Geschirrspülmittel Die chemischen Stoffe in Geschirrspülmitteln entfernen den Schmutz, zersetzen diesen und sorgen dafür, dass er aus dem Geschirrspüler abgeleitet wird. Die meisten der erhältlichen Geschirrspülmittel sind für diesen Zweckgeeignet. Warnung! Geschirrspülmittel sind ätzende Produkte. Halten Sie diese außerhalb der Reichweite von Kindern. Wenn Reinigungsmittel verschluckt wurden, wenden Sie sich sofort an einen Arzt und nehmen Sie die Verpackung mit. Konzentriertes Geschirrspülmittel Basierend auf ihren chemischen Zusammensetzungen gibt es 2 verschiedene Arten konzentrierte Geschirrspülmittel:

• Konventionelle alkalische Geschirrspülmittel mit ätzenden Inhaltsstoffen.

• Gering alkalische konzentrierte Geschirrspülmittel mit natürlichen Enzymen. Die Nutzung eines konzentrierten Geschirrspülmittels in Kombination mit „normalen“ Spülprogrammen ist besser für die Umwelt und auch gut für Ihr Geschirr: Diese Spülprogramme sind besonders auf die schmutzlösenden Eigenschaften der Enzyme in konzentrierten Geschirrspülmitteln abgestimmt. Somit erzielen „normale“ Spülprogramme mit konzentriertem Geschirrspülmittel die gleichen Ergebnisse wie ein intensives Spülprogramm. Geschirrspültabs Die Geschirrspültabs verschiedener Hersteller lösen sich mit unterschiedlicher Geschwindigkeit auf. Aus diesem Grund lösen sich einige Arten Geschirrspültabs bei kurzen Spülprogrammen nicht vollständig auf, wodurch ihre reinigende Wirkung herabgesetzt wird. Verwenden Sie Geschirrspültabs daher vor allen in Verbindung mit langen Spülprogrammen, sodass sich diese vollständig auflösen können. Geschirrspülmittelbehälter Füllen Sie den Spülmittelbehälter, bevor Sie ein Spülprogramm starten. Im Allgemeinen wird für eine normale Geschirrspülladung nur ein Messlöffel voll Geschirrspülpulver benötigt. Verwenden Sie mehr bei stark verschmutztem Geschirr. GEBRAUCHDE 13 Füllen Sie den Spülmittelbehälter erst kurz vor dem Start der Maschine. Andernfalls kann das Geschirrspülmittel feucht werden und sich dadurch nicht richtig auflösen. In der „Programmwahltabelle“ finden Sie Informationen über die Menge an Geschirrspülmittel, die Sie für die verschiedenen Programme benötigen. Diese Angaben sind Durchschnittswerte; je nach Wasserhärte und Verschmutzung des Geschirrs kann eine andere Dosierung nötig sein. Füllen

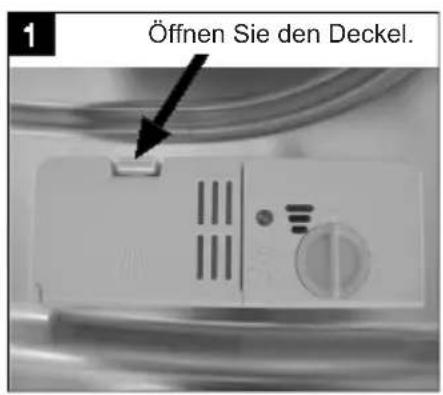

1. Drücken Sie bei geschlossenem Deckel auf die Entriegelung. Der Deckel springt auf.

2. Füllen Sie den Spülmittelbehälter erst kurz vor dem Start eines Spülprogramms. Verwenden

Sie im Geschirrspüler nur Geschirrspülmittel einer Marke.

3. Schließen Sie den Deckel und drücken Sie diesen fest, bis Sie ein Klicken hören.

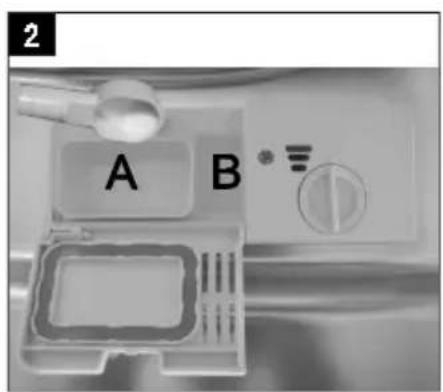

• Behälter für Hauptspülmittel (A);

• Behälter für Vorspülmittel (B). Verwenden Sie ausschließlich Spülmittel, das für Geschirrspüler gedacht ist. Bewahren Sie das Geschirrspülmittel an einem kühlen trockenen Ort auf. Geben Sie das Geschirrspülmittel erst in den Spülmittelbehälter, wenn Sie sofort danach ein Spülprogramm laufen lassen. GEBRAUCH Öffnen Sie den Deckel.DE 14 Die Körbe beladen Oberer Spülkorb Unterer Spülkorb I N I N Verwendung des oberen Korbs

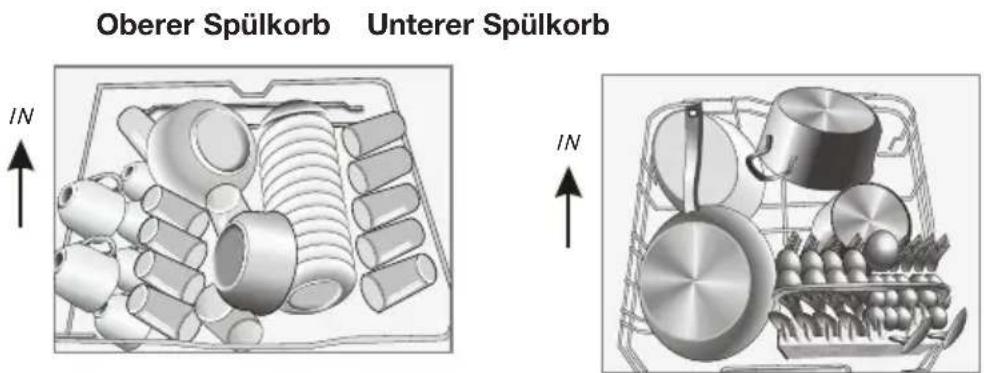

• Der obere Korb ist für zerbrechliches, leichtes Geschirr wie Gläser, Tassen und Untertasse, Teller, kleine Schüsseln und flache (weniger verschmutzte) Pfannen gedacht.

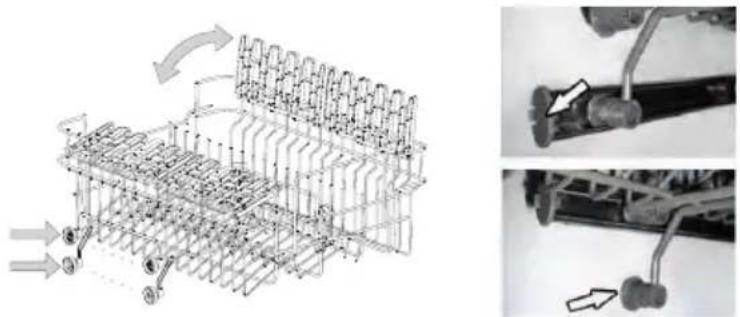

• Platzieren Sie das Geschirr so, dass es sich nicht verschieben kann, wenn es besprüht wird. Höhenverstellung des oberen Korbs Der obere Korb kann in der Höhe verstellt werden; hierzu den Korb herausnehmen und in anderer Stellung in die Führungsschienen einsetzen. Verwendung des unteren Korbs Wir empfehlen Ihnen, große Teile, die am schwierigsten zu reinigen sind, in den unteren Korb zu geben: Töpfe, Pfannen, Pfannendeckel, Auflaufformen und Schalen. Auflaufformen und Pfannendeckel sollten am besten am Rand des Korbs platziert werden. Dann können Sie den Sprüharm nicht behindern, wenn sich dieser dreht.

• Töpfe, Servierschalen usw. müssen immer mit dem Boden nach oben in den Korb gestellt werden.

• Tiefe Schalen müssen schräg, mit der Öffnung nach unten in den Spülkorb gestellt werden, sodass das Wasser herauslaufen kann.

• Der untere Korb kann so angepasst werden, dass auch größere oder einfach mehr Töpfe und Pfannen hinein passen. Um Töpfe und Pfannen einfacher einzustellen, können die Tellerhalter herunter geklappt werden. GEBRAUCHDE 15 Besteckkorb Besteck muss in den Besteckkorb gegeben werden, mit den Griffen nach unten. Wenn der Besteckkorb mit Seitenfächern ausgestattet ist, muss das Besteck einzeln hinein gegeben werden. Lange Teile wie z. B. Kochlöffel müssen in den oberen Korb gelegt werden (horizontal). Warnung! Sorgen Sie dafür, dass keine Teile aus dem Boden des Besteckkorbs herausstehen. Hierdurch wird der Sprüharm blockiert. Nicht für den Geschirrspüler geeignetes Besteck/Geschirr:

• Besteck mit einem Griff aus Holz, Porzellan oder Perlmutt

• Kunststoffteile, die nicht hitzebeständig sind

• Besteck mit geklebten Teilen, die nicht hitzebeständig sind

• Geklebtes Besteck oder Geschirr

• Gegenstände aus Zinn oder Kupfer

• Gläser usw. aus Bleikristall

• Rostempfindliche Gegenstände

• Gegenstände, die aus synthetischen Fasern hergestellt sind Begrenzt für den Geschirrspüler geeignetes Besteck/Geschirr:

• Einige Glasarten können nach vielen Spülgängen trüb anlaufen

• Silber und Aluminium können sich verfärben

• Glasierte Motive können nach regelmäßigen Spülen im Geschirrspüler verblassen Achtung! Geben Sie keine Gegenstände in den Geschirrspüler, die mit Zigarettenasche, Kerzenwachs, Lack oder Farbe verschmutzt sind. Achten Sie beim Kauf von neuem Küchengerät darauf, dass dieses spülmaschinengeeignet ist. Geben Sie keine Küchenutensilien in die Maschine, die dafür nicht geeignet sind. Beladen Sie den Geschirrspüler nicht zu voll. Der Platz reicht aus für 12 Standardgedecke. Dies ist wichtig für ein gutes Spülergebnis und einen günstigen Energieverbrauch. GEBRAUCHDE 16 GEBRAUCH Besteck und Geschirr in die Maschine geben

• Bevor Sie das Geschirr in den Geschirrspüler geben, müssen Sie: ▷ Grobe Essensreste entfernen. ▷ Angebrannte Essensreste einweichen. Achten Sie darauf, dass:

• Die Sprüharme vom Geschirr nicht blockiert werden.

• Hohlkörper mit der Öffnung nach unten eingestellt werden, sodass in ihnen kein Wasser stehen bleiben kann.

• Teller und Besteck dürfen einander nicht abdecken

• Gläser dürfen einander nicht berühren, um so Beschädigungen zu verhindern.

• Platzieren Sie große Objekte, die schwer zu reinigen sind, in den unteren Korb.

• Der obere Korb ist gedacht für leichtere Teile wie Gläser, Tee- und Kaffeetassen. Warnung!

• Lange Messer, die im Besteckkorb aufrecht stehen, können Verletzungen verursachen!

• Platzieren Sie langes und/oder scharfes Besteck wie Fleischmesser in liegender Position in den oberen Korb. Schäden an Gläsern und Geschirr Mögliche Ursachen:

• Glassorte oder Herstellungsprozess. Chemische Zusammensetzung des Geschirrspülmittels.

• Wassertemperatur und Dauer des Spülprogramms. Lösungsvorschlag:

• Verwenden Sie Glas- und Porzellangedecke, die vom Hersteller als spülmaschinengeeignet ausgegeben werden.

• Verwenden Sie ein milderes/weniger aggressives Geschirrspülmittel. Holen Sie wo nötig weitere Informationen beim Hersteller des Geschirrspülmittels ein.

• Wählen Sie ein Spülprogramm mit einer niedrigen Temperatur.

• Nehmen Sie Glasteile und Besteck nach Ablauf des Programms so schnell wie möglich aus dem Geschirrspüler, um eine Beschädigung zu vermeiden.DE 17 Filtergruppe reinigen Abhängig von der Nutzung müssen die Siebe regelmäßig unter fließendem Wasser abgespült werden. Das Filtersystem besteht aus drei Komponenten: dem großen Sieb, dem groben Sieb und dem feinen Sieb.

1. Großes Sieb; Essensreste und Schmutz, die auf dieses Sieb

gelangen, werden durch einen speziellen Strahl am unterersten Sprüharm zum groben Sieb gespült.

2. Grobes Sieb; Größere Teile wie Knorpel oder Glasstückchen,

die den Ablauf verstopfen könnten, werden im groben Sieb aufgefangen. Um das Sieb zu reinigen, drücken Sie die Lippen oben am Sieb leicht zusammen und entnehmen Sie es nach oben hin.

3. Feines Sieb; Dieses Sieb hält Schmutz und Essensreste in der Nähe

der Ablaufpumpe auf und sorgt dafür, dass diese Reste während des Programms nicht wieder über dem Geschirr verteilt werden. Für eine optimale Funktion des Geschirrspülers muss die gesamte Filtergruppe gereinigt werden. Die Filtergruppe holt effizient Speisereste aus dem Wasser und sorgt dafür, dass das Spülwasser während des Programms weiter zirkulieren kann. Es wird empfohlen, nach jedem Spülgang die größeren Speisereste aus der Filtergruppe zu entfernen, indem die Siebe unter fließendem Wasser gereinigt werden.

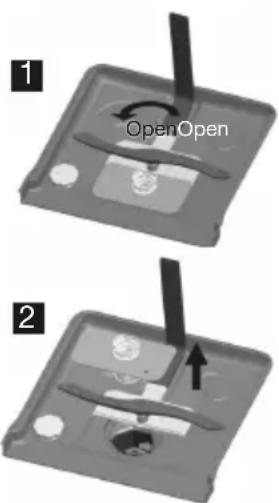

• Entfernen Sie die Filtergruppe, indem Sie diese mit einer Drehbewegung (links herum) senkrecht nach oben herausnehmen. Alle Teile der Filtergruppe müssen mindestens einmal pro Monat gereinigt werden.

• Verwenden Sie eine Spülbürste, um das große Sieb und das feine Sieb zu reinigen. Bauen Sie die Filtergruppe entsprechend der folgenden Abbildung wieder zusammen und setzen Sie die gesamte Filtergruppe in den Behälter im Geschirrspüler ein. Lassen Sie den Geschirrspüler niemals ohne Filtergruppe laufen. Ein falscher Einbau der Filtergruppe hat zur Folge, dass die Spülmaschine nicht mehr optimal funktioniert. Eine andere Folge kann sein, dass es zu Schäden an Besteck und Geschirr kommt.

PFLEGEDE 18 Sprüharme reinigen Die Sprüharme müssen regelmäßig gereinigt werden. Verschmutzung verstopft auf Dauer die Sprühköpfe und die Lager der Sprüharme. Reinigen Sie die Sprüharme folgendermaßen:

• Halten Sie die Mutter des oberen Sprüharms fest und drehen Sie den Sprüharm im Uhrzeigersinn, bis Sie ihn entfernen können. Ziehen Sie den untersten Sprüharm nach oben und entfernen Sie diesen.

• Reinigen Sie die Sprüharme in warmem Seitenwasser und die Sprühköpfe dabei mit einer weichen Bürste.

• Spülen Sie die Sprüharme gut ab und setzen Sie sie wieder ein. Tür reinigen Reinigen Sie den Rand der Tür einschließlich Dichtungsgummi mit einem weichen, feuchten Tuch. Achten Sie darauf, dass kein Wasser in die Türverriegelung und in die elektrischen Komponenten eindringen kann. Verwenden Sie keine Reinigungsmittel in einer Sprühdose. Verwenden Sie auch keine aggressiven Reinigungsmittel wie Scheuerschwämme. Diese Reinigungsmittel können den Lack beschädigen. PFLEGEDE 19 STÖRUNGEN Was muss ich tun, wenn ... Wenn das Gerät nicht einwandfrei funktioniert, bedeutet das nicht immer, dass es defekt ist. Versuchen Sie zuerst den Fehler selbst zu beheben. Wenden Sie sich an den Kundendienst, wenn die unten aufgeführten Hinweise nicht helfen. Achtung! Machen Sie das Gerät spannungslos, bevor Sie mit der Reparatur beginnen. Am besten ziehen Sie hierzu den Stecker aus der Steckdose. Störungstabelle Problem Die Spülmaschine funktioniert nicht. Die Abflusspumpe pumpt immer weiter. Geräusche. Schmutzansammlung im Abflussbehälter. Mögliche Ursachen Sicherung defekt oder Masseschalter aktiviert. Die Stromversorgung ist nicht eingeschaltet. Der Wasserdruck ist zu niedrig. Das Wasser läuft über. Einige Geräusche sind normal. Das Besteck kann im Besteckkorb klappern oder ein Kleinteil ist aus dem Korb gefallen. Der Motor macht ein brummendes Geräusch. Schlechtes Geschirrspülmittel. Verstopfte Filter Zu viel Glanzspülmittel eingefüllt. Lösung Tauschen Sie die Sicherung aus oder setzen Sie den Trennschalter zurück. Entfernen Sie andere Geräte, die an der gleichen Gruppe des Stromnetzes angeschlossen sind. Prüfen Sie, ob der Geschirrspüler eingeschaltet und die Tür geschlossen ist. Stellen Sie sicher, dass der Stecker in der Steckdose steckt. Kontrollieren Sie, ob der Geschirrspüler korrekt an die Wasserleitung angeschlossen und der Wasserhahn geöffnet ist. Das Gerät ist so konstruiert, dass es feststellt, wenn Wasser überläuft. Wenn dies der Fall ist, schließt das Gerät die Zirkulationspumpe aus und die Abflusspumpe ein. Geräusch der Umwälzpumpe/Spülgeräusche; Öffnen des Spülmittelbehälters. Sorgen Sie dafür, dass alles sicher im Geschirrspüler steht. Die Pumpe ist blockiert, wenden Sie sich an einen Installateur. Benutzen Sie nur Spezialspülmittel für Geschirrspüler, um Verschmutzung zu vermeiden. Öffnen Sie die Tür, und reinigen Sie die Filter. Lassen Sie dann das Vorspülprogramm laufen. Wischen Sie verschütteten Klarspüler immer sofort weg.DE 20 STÖRUNGEN Problem Geschirr nicht trocken. Geschirr und flache Objekte sind nicht sauber. Flecken und Ablagerungen auf Gläsern und flachem Geschirr. Feuchte Flecken auf Glasgeschirr. Gelbe oder braune Ablagerungen innen auf dem Abflussbehälter. Weiße Ablagerungen innen auf dem Abflussbehälter. Im Spülmittelbehälter bleibt Spülmittel zurück. Dampf. Schwarze oder graue Flecken auf dem Geschirr. Unter den Sieben bleibt Wasser stehen. Der Geschirrspüler leckt. Mögliche Ursachen Klarspülerbehälter ist leer. Falsches Programm. Körbe nicht gut beladen. Extrem hartes Wasser. Niedrige Temperatur des einlaufenden Wassers. Der Geschirrspüler ist zu voll beladen. Körbe nicht gut beladen. Altes oder feuchtes Spülmittel. Klarspülerbehälter ist leer. Falsche Dosierung des Geschirrspülmittels. Kombination von weichem Wasser und zu viel Spülmittel. Eisenspuren im Wasser können Ablagerungen im Abflussbehälter des Geschirrspülers verursachen. Hartes Wasser. Der Spülmittelbehälter wird von Geschirr blockiert. Beim Öffnen der Tür. Aluminiumutensilien haben am Geschirr gerieben. Das ist normal. Klarspülerbehälter zu voll, oder Klarspüler tritt aus. Der Geschirrspüler steht nicht waagerecht. Lösung Sorgen Sie dafür, dass der Klarspülerbehälter gefüllt ist. Wählen Sie ein stärkeres Programm. Sorgen Sie dafür, dass die Funktion des Spülmittelbehälters und der Sprüharme nicht durch große Schalen/Teller behindert wird. Um Flecken von Glasgegenständen zu entfernen: Entfernen Sie alle Gegenstände aus Metall aus dem Geschirrspüler. Verwenden Sie die vorgeschriebene Menge Spülmittel. Wählen Sie das längste Programm. Lassen Sie den Geschirrspüler etwa 18 bis 22 Minuten laufen; er hat dann den Hauptspülgang erreicht. Öffnen Sie vorsichtig die Tür und gießen Sie 2 Tassen Reinigungsessig auf den Boden. Schließen Sie die Tür und lassen Sie das Programm zu Ende laufen. Wenn Essig nicht hilft: Wiederholen Sie die oben genannten Schritte, aber verwenden Sie 60 ml Zitronensäurekristalle anstelle von Reinigungsessig. Verwenden Sie weniger Spülmittel und wählen Sie das Glas-Programm, das speziell zur Reinigung von Glas gedacht ist. Wenden Sie sich an einen Hersteller für Wasserenthärter für einen Spezialfilter. Höheren Salzverbrauch einstellen. Beladen Sie die Körbe so, dass das Geschirr den Spülmittelbehälter nicht blockieren kann. Reinigen Sie den oberen Sprüharm. Dies ist am Ende des Programms möglich. Aluminium kann sich verfärben. Eine kleine Menge Wasser um den Abfluss hinten am Wannenboden sorgt dafür, dass die Dichtung weich bleibt. Achten Sie darauf, den Klarspülerbehälter nicht zu voll zu machen. Verschütteter Klarspüler kann zu Schaum/Überlaufen führen. Wischen Sie ausgetretenen Klarspüler mit einem feuchten Tuch weg. Stellen Sie den Geschirrspüler waagerecht auf.DE 21 STÖRUNGEN Problem Kontrollleuchte „Spülen“ blinkt Kontrollleuchte „ECO“ blinkt Kontrollleuchten „Spülen“ und „Schnell“ blinken. Mögliche Ursachen Wassereinlaufzeit zu lang. Gerät überfüllt mit Wasser Lösung Wasserzufuhrhahn ist nicht geöffnet. Übermäßige Wasserzufuhr. Den Code notieren und dem Kundendienst melden. Den Code notieren und dem Kundendienst melden. Fehlercodes Sollte das Gerät mit zu viel Wasser gefüllt werden oder eine große Undichtigkeit ausweisen, Zufuhrhahn schließen und den Kundendienst alarmieren. Falls alle Kontrollleuchten gleichzeitig blinken, Geschirrspüler sofort ausschalten, die Wasserzufuhr schließen und den Kundendienst informieren.DE 22 Warnung! Der Geschirrspüler muss immer in einer warmen, frostfreien Umgebung aufgestellt werden. Elektrischer Anschluss Dieser Geschirrspüler wurde für den Betrieb bei 220-240 V - 50 Hz ausgelegt, einschließlich einer Gruppensicherung von 16 Amp. Achtung!

• Sorgen Sie dafür, dass die Anschlusswerte und die Netzspannung mit den Werten auf dem Typenschild übereinstimmen.

• Stellen Sie sicher, dass die Steckdose, an die das Gerät angeschlossen ist, geerdet ist. Wenden Sie sich an einen Installateur, falls der Gerätestecker nicht in die Steckdose passt.

• Verwenden Sie für dieses Gerät kein Verlängerungskabel oder Steckeradapter.

• Entfernen Sie niemals den grün-/gelben Erdungsleiter. Schneiden Sie den Erdungsleiter niemals ab! Kaltwasseranschluss

• Schließen Sie den Kaltwasseranschluss an einen Waschmaschinenhahn einschließlich Belüftung mit einem Gewinde (¾ Zoll) an und stellen Sie den guten Sitz des Anschlusses sicher.

• Lassen Sie zunächst bei einer neuen Wasserleitung oder einer lange nicht verwendeten Leitung das Wasser für einige Zeit durchlaufen, um eventuelle Verschmutzungen zu entfernen. Falls dies nicht erfolgt, wird der Wassereinlass verstopft, und Ihr Gerät kann beschädigt werden. Heißwasseranschluss Der Geschirrspüler ist nicht für den Heißwasseranschluss geeignet. Aufstellen des Geräts Stellen Sie das Gerät an die gewünschte Stelle, wobei die Rückseite an eine Mauer reicht und die Seitenkanten mit möglichen (Küchen-) Schränken oder Seitenmauern parallel abschließen. Der Geschirrspüler verfügt an der Rückseite über Anschlüsse für das Abflussrohr und die Wassereinlassleitung. INSTALLATIONDE 23 Das Gerät waagerecht ausrichten Durch Drehen der Stellfüße kann das Gerät waagerecht ausgerichtet werden. Das Gerät darf nicht mehr als 2° Neigung haben. Anschließen des Abflussschlauches Führen Sie den Abflussschlauch in ein Abflussrohr, das einen Mindest-Durchmesser von 4 cm aufweist oder legen Sie ihn in ein Waschbecken. Verwenden Sie den mitgelieferten Plastikkrümmer. Stellen Sie sicher, dass der Abflussschlauch nicht geknickt ist. Das freie Ende des Abflussschlauchs muss sich auf einer Höhe von 40 bis 100 cm befinden und darf nicht in Wasser eingetaucht sein. min. 400 mm max. 1000 mm ø 40 mm ø 40 mm Wenn die Höhe des Waschbeckens mehr als 100 cm beträgt, kann das Wasser nicht über das Becken abgeleitet werden. In diesem Fall muss der Abflussschlauch in eine Schüssel oder einen geeigneten Auffangbehälter gelegt werden, der niedriger als das Waschbecken ist. Achtung! Schließen Sie den Wasserhahn nach Gebrauch! INSTALLATIONDE 24 Sicherheitsschlauch Der Sicherheitsschlauch ist doppelwandig. Dank dieses Systems wird die Wasserzufuhr automatisch abgeschlossen, falls der Schlauch undicht ist und sich der Raum zwischen den beiden Wänden mit Wasser füllt.

• Verwenden Sie für den Anschluss des Geräts neue Schläuche. Bereits verwendete Schläuche dürfen nicht erneut eingesetzt werden.

• Der Wasserdruck muss zwischen 0,04 MPa und 1 MPa liegen. Falls der Druck unter 0,04 MPa liegt, wenden Sie sich dann zunächst an den Kundendienst. Anschließen des Sicherheitsschlauches

• Ziehen Sie den Sicherheitsschlauch vollständig aus dem Gehäuse an der Rückseite des Geschirrspülers.

• Schließen Sie den Schlauch an einen Wasserhahn mit Gewinde (¾ Zoll) an.

• Drehen Sie den Wasserhahn vollständig auf, bevor Sie den Geschirrspüler verwenden. INSTALLATIONDE 25 TECHNISCHE DATEN Einbaumaße

Technische Daten Daten des Geschirrspülers für den Haushaltsgebrauch in Übereinstimmung mit der europäischen Verordnung 1059/2010: Hersteller Etna Type / Beschreibung VWV549WIT VWV549ZIL Standardeinstellungen Stellung 12 Energieeffizienz Energiesparklasse (1) A+ Energieverbrauch pro Jahr (2) 290 kWh Abwassereffizienzklasse A Trockeneffizienzklasse (4) A Energieverbrauch bei einem regulären Spülgang 1,02 kWh Regulärer Spülgang ECO 45 °C Programmdauer bei einem regulären Spülgang 190 Min.DE 26 Stromverbrauch im ausgeschaltetem Zustand 0,45 W Stromverbrauch im Standby-Modus 0,49 W Wasserverbrauch pro Jahr (3) 3080 l Lautstärke 49 dB(A) re. 1 pW Montage Freistehend Höhe 84,5 cm Breite 59,8 cm Tiefe (mit Anschlüssen) 60 cm Stromverbrauch 1760-2100 W Bemessungsspannung / Frequenz 220-240 V~ / 50 Hz Wasserdruck (Fließdruck) 0,4-10 bar = 0,04-1 Mpa

1. A + + + (höchste Effizienz) bis D (niedrigste Effizienz)

2. auf Basis von 280 regulären Spülgängen. Der effektive jährliche Energieverbrauch hängt

von der effektiven Gebrauchsfrequenz ab.

3. auf Basis von 280 regulären Spülgängen. Der effektive jährliche Wasserverbrauch hängt

von der effektiven Gebrauchsfrequenz ab.

4. A (höchste Effizienz) bis G (niedrigste Effizienz)

5. Dieses Programm eignet sich für das Spülen von normal verschmutzten Geschirr

und ist das effizienteste Programm in Hinsicht auf den kombinierten Energie- und Wasserverbrauch für diese Art von Abwasch. Das Gerät entspricht den europäischen Normen und Richtlinien in der heutigen Version zum Zeitpunkt der Lieferung: - LVD 2004/95/EG - EMC 2004/108/EG - EUP 2009/125/EG Anmerkung: Die obigen Werte wurden in Übereinstimmung mit den Normen unter den angegebenen Betriebsbedingungen gemessen. Die Ergebnisse können erheblich variieren, je nach der Menge und der Verschmutzung des Geschirrs, der Wasserhärte, die Spülmittelmenge usw. Die Anleitung basiert auf den Normen und Vorschriften der Europäischen Union. TECHNISCHE DATENDE 27

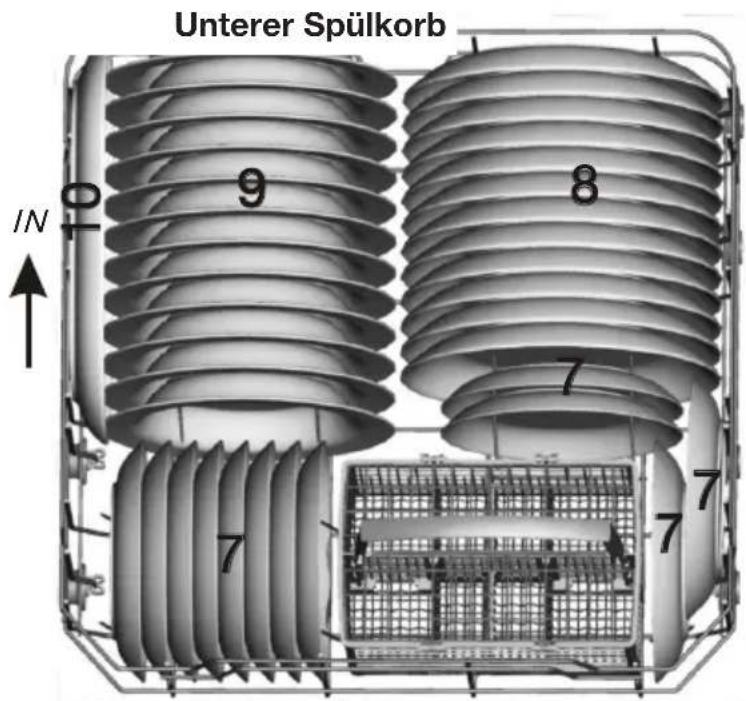

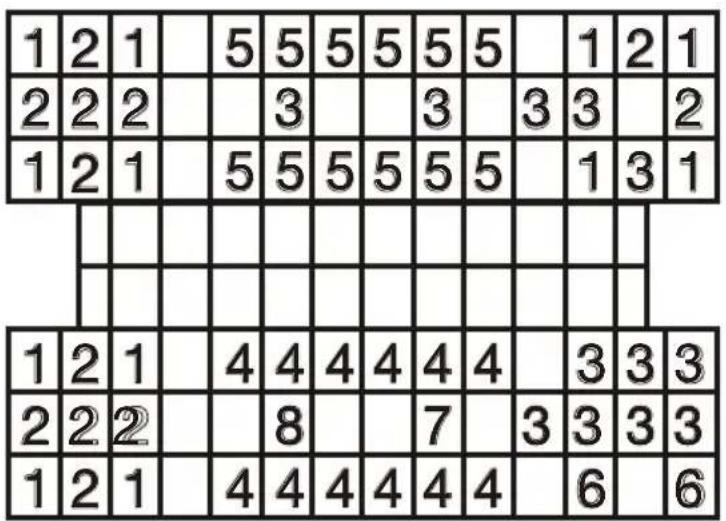

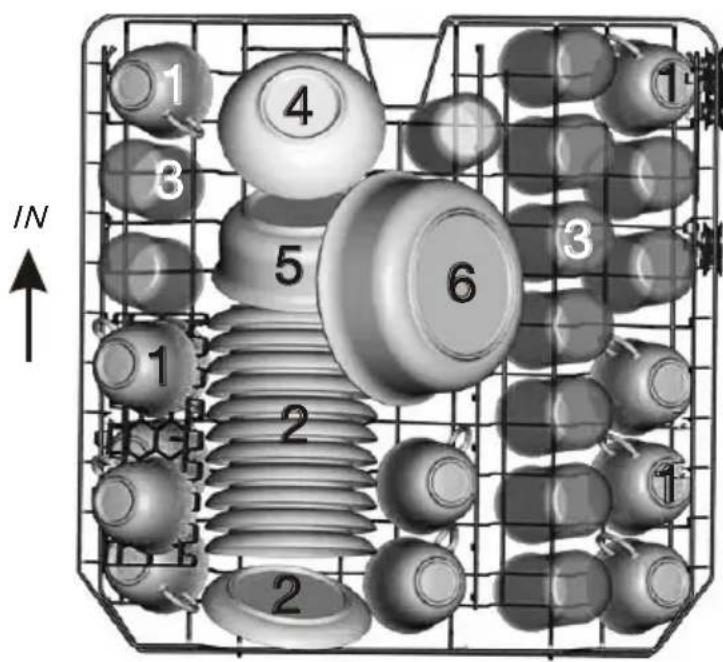

Besteckkorb Die Informationen für einen Vergleichstest in Übereinstimmung mit EN50242 sind folgende:

• Kapazität: 12 Gedecke

• Position oberer Korb: oberste Rollen auf Schienen

• Einstellung Wasserhärte: H3DE 29 Entsorgung des Geräts und der Verpackung Das Produkt wurde aus nachhaltigen Materialien hergestellt. Am Ende seiner Nutzungsdauer muss das Gerät allerdings auf eine verantwortliche Weise entsorgt werden. Die entsprechenden Behörden können Sie darüber informieren. Die Verpackung des Geräts kann recycelt werden. Es wurden die folgenden Materialien verwendet:

• FCKW-freies Polystyrol (PS-Hartschaum) Entsorgen Sie diese Materialien verantwortungsbewusst und gemäß den gesetzlichen Bestimmungen. Auf dem Produkt befindet sich ein Symbol mit einem durchgestrichenen Abfallcontainer. Damit wird angezeigt, dass Haushaltsgeräte als Sondermüll entsorgt werden müssen. Das Gerät darf am Ende seiner Nutzungsdauer nicht über den normalen Abfallstrom verwertet werden. Sie müssen es bei einem kommunalen Abfallsammelpunkt abgeben oder bei einer Verkaufsstelle, die dies für Sie übernimmt. Indem Haushaltsgeräte gesondert gesammelt werden, wird vermieden, dass die Umwelt und die Gesundheit der Bevölkerung geschädigt werden. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden, können wiederverwendet werden, sodass auf diese Art und Weise eine beachtliche Menge an Energie und Rohstoffen eingespart werden kann. Achtung! Verpackungsmaterial kann für Kinder gefährlich sein. Konformitätserklärung Hiermit erklären wir, dass unsere Produkte die einschlägigen europäischen Richtlinien, Normen und Vorschriften sowie sämtliche Normen, auf welche diese verweisen, einhalten. IHR GESCHIRRSPÜLER UND DIE UMWELTDE 30EN 3 CONTENTS Your dishwasher Introduction 4 Description Control panel 5 Interior 5 First use Setting the water softener 6 Adding salt 7 Operation Switching on 8 Cycle selection table 10 Use Rinse aid 11 Dishwasher detergents 12 Loading the baskets 14 Damage to glassware and other crockery 16 Maintenance Cleaning the filter section 17 Cleaning the spray arms 18 Cleaning the door 18 Errors What should I do, if... 19 Error table 19 Error codes 21 Installation Electrical connection 22 Cold water connection 22 Positioning the appliance 22 Drain hose connection 23 Safety hose 24 Technical data sheet Built-in dimensions 25 Technical data sheet 25 Loading the baskets according to EN50242
