GEBRUIKSAANWIJZING VWV549ZIL ETNA

Beschrijving	Inleiding				4
	Bedieningspaneel				5
	Binnenwerk				5
Eerste gebruik	Waterhardheid instellen
	Zout bijvullen
Bediening	Inschakelen				8
	Programmakeuze tabel
Gebruik	Glansspoelmiddelreservoir				11
	Vaatwasmiddelen				12
	De korven beladen
	Beschadiging van glaswerk en servies 16
Onderhoud	Reinigen filtergroep					17
	Reinigen sproeiarmen
	Reinigen deur					18
Storingen	Wat moet ik doen als... 19
	Storingstabel				19
	Foutcodes				21
Installatie	Elektrische aansluiting					22
	Koudwateraansluiting				22
	Plaatsen van het toestel

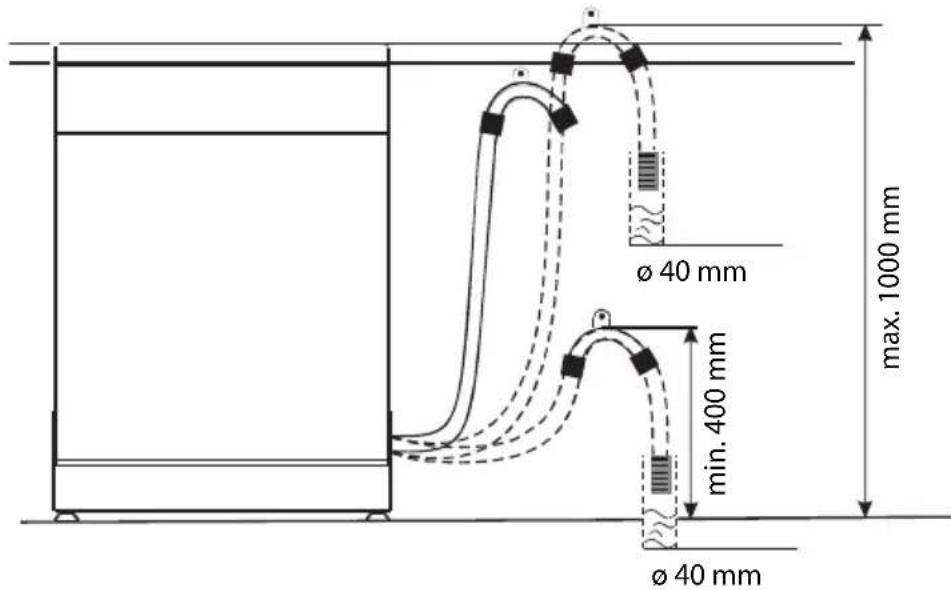

	Aansluiten van de afvoerslang 23
	Veiligheidsslang				24

Technische gegevens

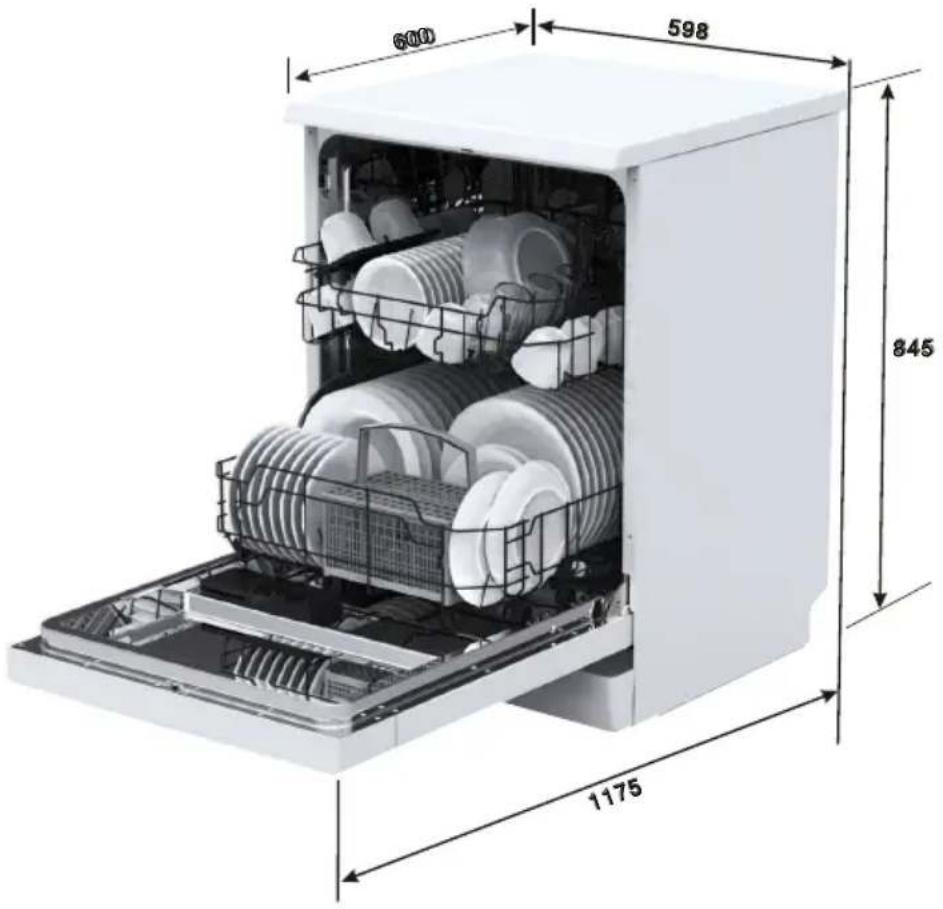

Inbouwmaten		25
Technische	gegevens	25

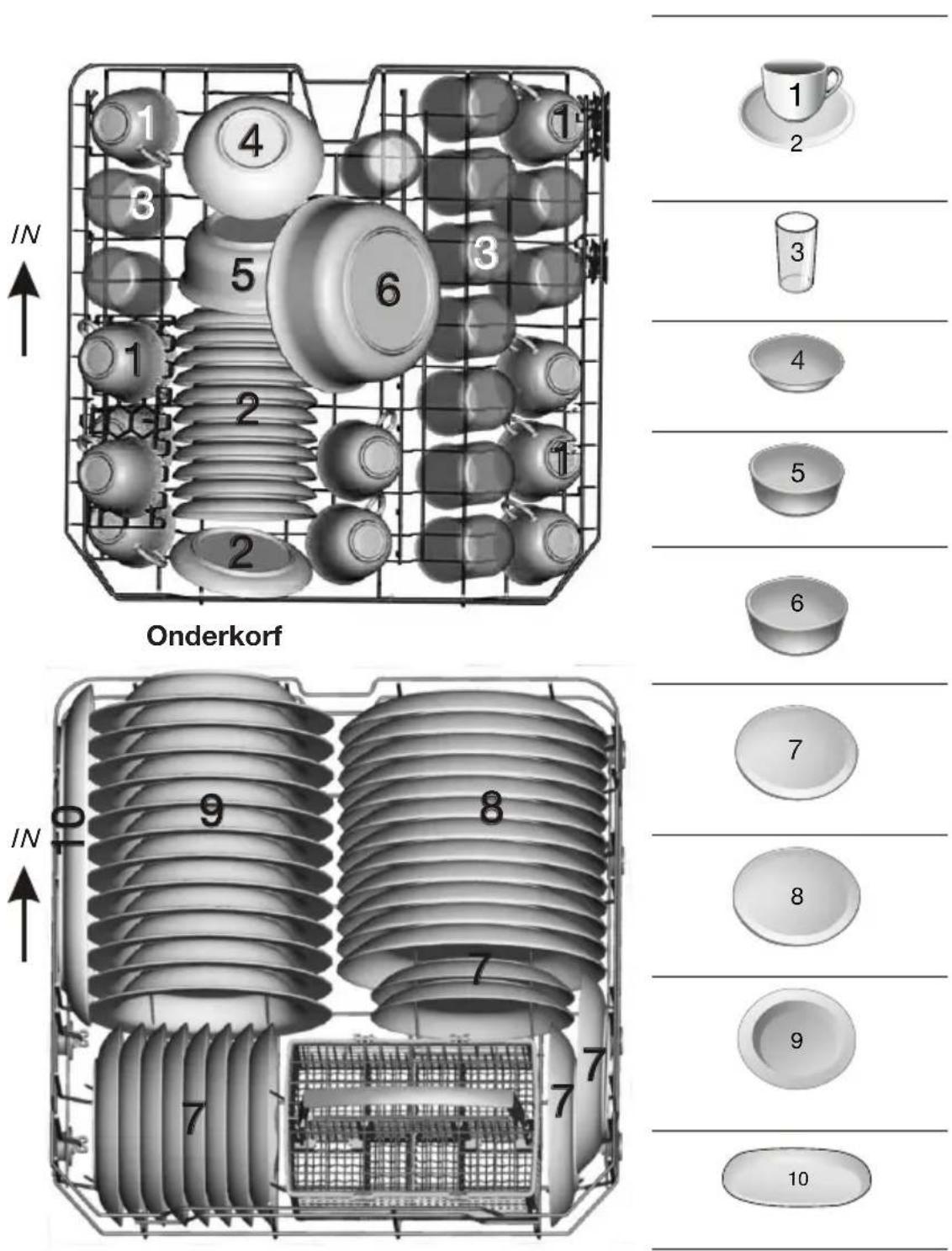

Korven beladen volgens EN50242

Uw vaatwasser en het milieu
	27
Verpakking en toestel afvoeren	29

Inleiding

U heeft gekozen voor een vaatwasser van Etna. Optimaal gebruiks comfort en een eenvoudige bediening stonden voorop bij de ontwikkeling van dit product.

In deze handleiding staat beschreven op welke manier u de vaatwasser zo optimaal mogelijk kunt benutten. U vindt informatie over de bediening en achtergrondinformatie over de werking van het toestel. Tevens treft u onderhoudstips aan.

Lees deze handleiding voordat u het toestel gaat gebruiken.

Bewaar deze handleiding zorgvuldig zodat een eventuele volgende gebruiker er ook zijn voordeel mee kan doen.

Lees voor gebruik eerst de separate veiligheidsinstructies!

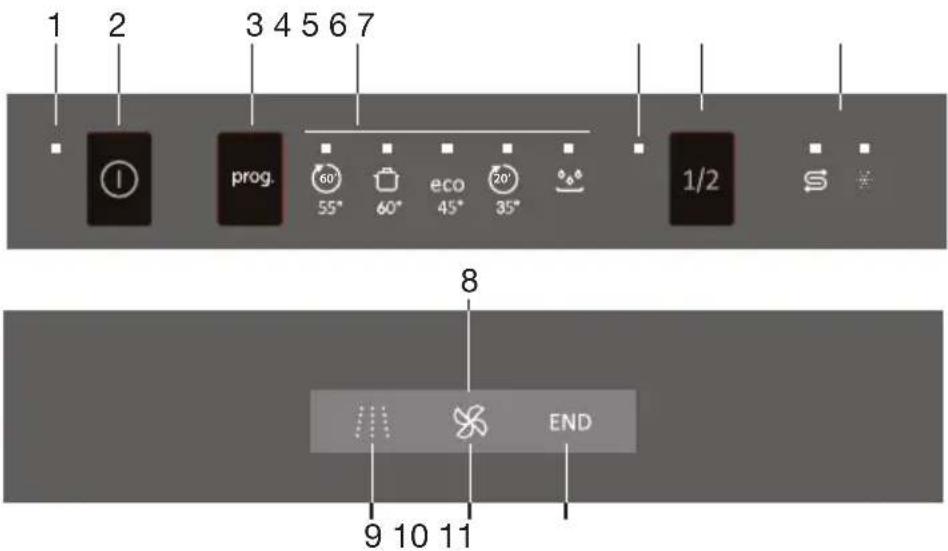

Bedieningspaneel

1 2 3 4 5 6 7 prog. 60° 55° 60° eco 45° 20° 35° 1/2 8 END 9 10 11

1. Controlelampje Aan/uit
2. Aan/uit toets
3. Programmatoets
4. Controlelampjes gekozen programma
5. Controlelampje Halve belading
6. Halve belading toets
7. Controlelampje bijvullen glansspoelmiddel en zout (waterontharder)
8. Display programmastatus
9. Wassen
10. Drogen
11. Einde programma

Binnenwerk

1. Bovenste korf
2. Onderste korf
3. Waterontharder (zout vuldop)
4. Wasmiddel en glansmiddel reservoir
5. Kopjesrek
6. Sproeiarm
7. Filtergroep

12 16 17 13 18 14 15

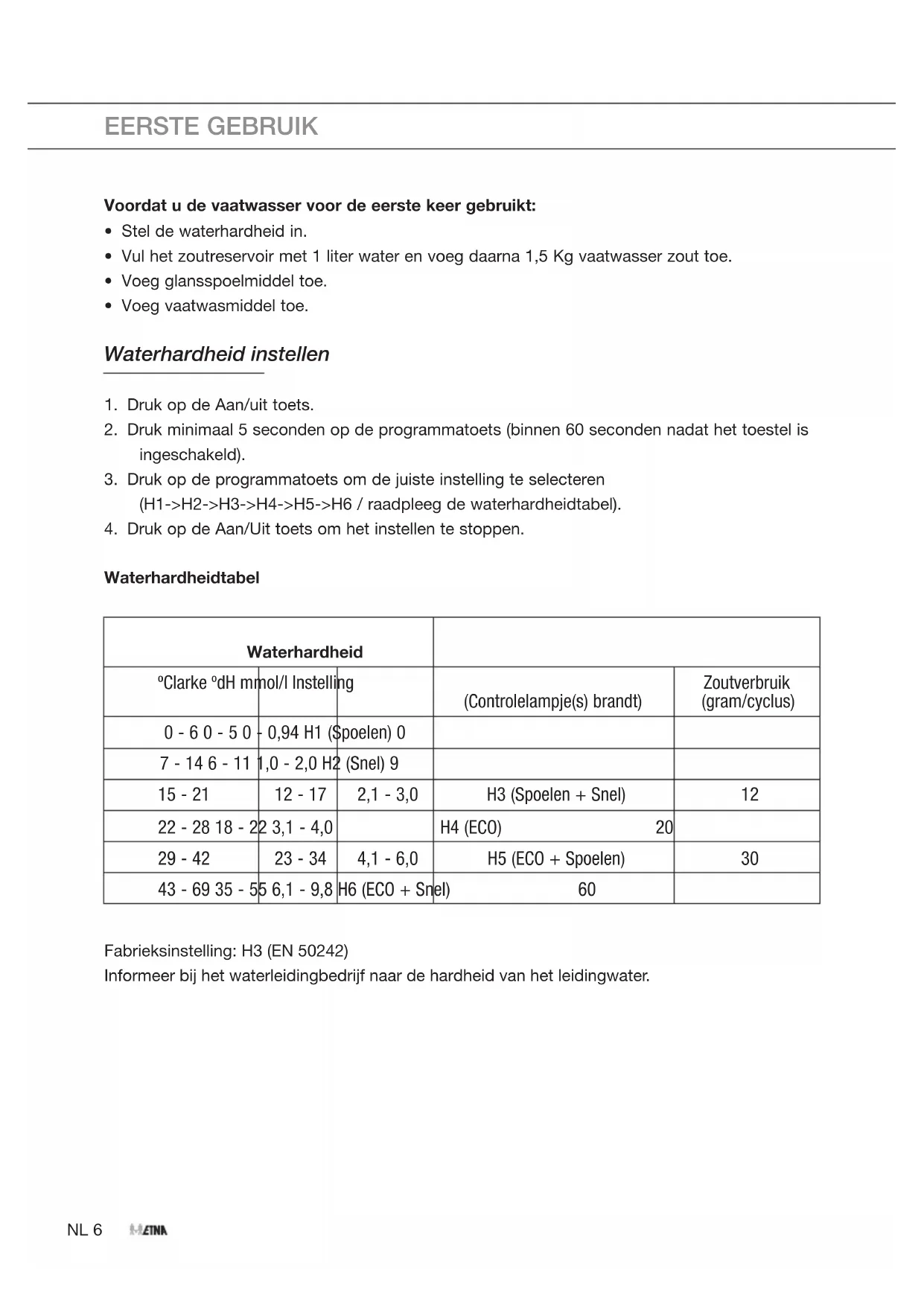

Voordat u de vaatwasser voor de eerste keer gebruikt:

• Stel de waterhardheid in.
• Vul het zoutreservoir met 1 liter water en voeg daarna 1,5 Kg vaatwasser zout toe.
  • Voeg glansspoelmiddel toe.
  • Voeg vaatwasmiddel toe.

Waterhardheid instellen

1. Druk op de Aan/uit toets.
2. Druk minimaal 5 seconden op de programmatoets (binnen 60 seconden nadat het toestel is ingeschakeld).
3. Druk op de programmatoets om de juiste instelling te selecteren (H1->H2->H3->H4->H5->H6 / raadpleeg de waterhardheidtabel).
4. Druk op de Aan/Uit toets om het instellen te stoppen.

Waterhardheidtabel

Waterhardheid
^ Clarke ^ dH mmol/l Instelling			(Controlelampje(s) brandt)	Zoutverbruik (gram/cyclus)
0 - 6 0 - 5 0	- 0,94 H1 (Spoelen) 0
7 - 14 6 - 11	1,0 - 2,0 H2 (Snel) 9
15 - 21	12 - 17	2,1 - 3,0	H3 (Spoelen + Snel)	12
22 - 28 18 - 22	2 3,1 - 4,0		H4 (ECO) 20
29 - 42	23 - 34	4,1 - 6,0	H5 (ECO + Spoelen)	30
43 - 69 35 - 55	6,1 - 9,8	H6 (ECO + Snel) 60

Fabrieksinstelling: H3 (EN 50242)

Informeer bij het waterleidingbedrijf naar de hardheid van het leidingwater.

Zout bijvullen

Deze machine is uitgerust met een waterontharder. Vul hiervoor de vaatwasser met zout.

1 Open 2

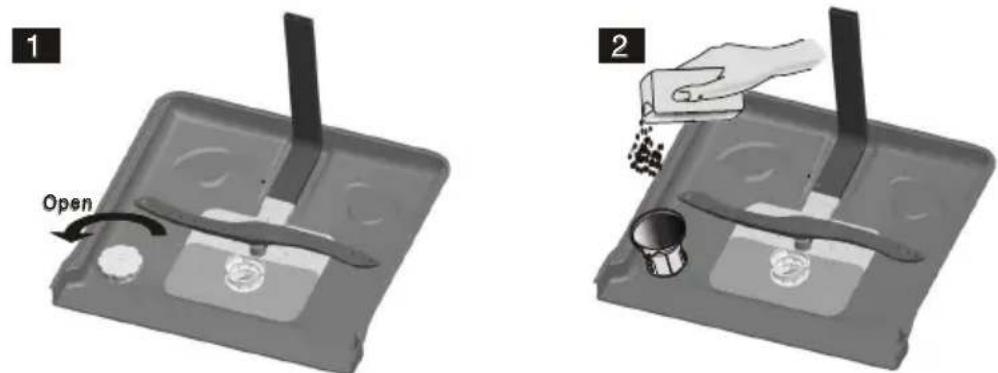

1. Draai, na eerst de onderste korf te hebben verwijderd, de dop van het reservoir los.

2. Voordat u het reservoir de eerste keer vult, giet u er één liter water in.

3. Plaats de trechter in de reservoiropening. Giet er ongeveer 1,5 kg zout in. Het is normaal dat er hierbij een beetje water uit de opening stroomt.

Let op! Gemorst zout verwijderen en direct hierna altijd een volledig programma draaien teneinde schade aan de bodem te voorkomen.

1. Draai de dop zorgvuldig vast.

Let op! Vul altijd eerst het zoutreservoir en stel de waterhardheid in voordat u de afwasmachine in gebruik neemt. Vul het zoutreservoir bij wanneer het waarschuwingslampje van de waterontharder gaat branden. Het kan voorkomen dat, hoewel het zoutreservoir is gevuld, het lampje enige tijd blijft branden. Het dooft wanneer er voldoende zout in het water is opgelost.

Inschakelen

1. Open de deur van de vaatwasser.
2. Voeg vaatwasmiddel en glansspoelmiddel toe (raadpleeg 'Vaatwasmiddelen' en 'Glansspoelmiddelreservoir'). Controleer de zouthoeveelheid in het zoutreservoir (raadpleeg 'zout bijvullen').
3. Druk op de Aan/uit toets om het toestel in te schakelen.
   Een controlelampje brandt wanneer het toestel is ingeschakeld.
4. Kies het gewenste programma (raadpleeg de 'Programmakeuze tabel').
   Het bij het gekozen programma behorende indicatielampje gaat branden.
5. Sluit de deur van de vaatwasser.
   De vaatwasser start met het gekozen programma.

Stopzetten of aanpassen van een wasprogramma

1. Open de deur.

2. Houd een programmatoets langer dan drie seconden ingedrukt.
   U kunt nu opnieuw het gewenste programma selecteren (zie 'Programmakeuze tabel').

3. Sluit vervolgens de deur.

Let op! Een programma dat al is gestart kan alleen in het beginstadium worden aangepast. Na langere tijd is het vaatwasmiddel al over het vaatwerk verspreid of de machine heeft het waswater al weggepompt. In dat geval moet u het zeepbakje opnieuw vullen (raadpleeg hoofdstuk 'Vaatwasmiddelen').

Na afloop van het wasprogramma

Nadat het wasprogramma is afgelopen klinkt gedurende acht seconden een geluidssignaal.

1. Open de deur.
2. Schakel het toestel uit met de aan/uit toets.
   Wacht enkele minuten voordat u de vaatwasser uitlaadt. Direct na afloop van het programma zijn vaatwerk en bestek nog erg heet. De kans bestaat dat er door de hitte vaatwerk kan breken. Door het vaatwerk enkele minuten te laten staan droogt het bovendien beter.

- Uw vaatwasser is uitgerust met een beveiliging die ervoor zorgt dat er niet te veel water in het toestel kan lopen. De beveiliging sluit het inlaatventiel. Als er water achterblijft in de vaatwasser, zet dan het toestel uit en draai de toevoerkraan dicht. Zet het toestel aan en start een willekeurig programma. Als het water niet wordt weggepompt aan het begin van het programma, waarschuw dan de servicedienst en verwijder het overtollige water.

Halve belading selecteren

- Deze vaatwasser is uitgevoerd met een halve belading functie. U bespaart hiermee water en energie. Tevens wordt de duur van het wasprogramma verkort. U kunt de vaat op dit programma overal in de vaatwasser plaatsen.

Waarschuwing! Het is gevaarlijk om gedurende het wasprogramma de deur geheel te openen. U kunt in aanraking komen met heet water dat uit de machine spat.

Programma	Programma informatie Programma	verloop	Wasmiddel voor/hoofd	Tijd (min.)	Energie (KWh)	Water (L)
60 minuten [ZW00] 55^	Dagelijkse vaat in 60 minuten.Voor dagelijkse vaat zoals niet ergvieze of normale vervuilde borden en pannen.	Voorspoelen (50 °C)Hoofdwas (55 °C)Spoelen (60 °CDrogen	5/25 gr. 60 1,15	10
Intensief 60^	Zeer vieze vaat, zoals schalenpannen, braadpannen, en borden met ingedroogde voedselresten.	Voorspoelen (50 °C)Hoofdwas (60 °C)SpoelenSpoelenSpoelen (70 °CDrogen	5/25 gr. 170 1,6	18,5
Spaar ECO)*eco 45^	Standaard programma voor niet ergvieze vaat, zoals borden, glazen,kommen en niet erg vieze pannen.	VoorspoelenHoofdwas (45 °C)Spoelen (65 °CDrogen	5/25 gr. 190 1,02	11
Snel [WT00] 35^	Niet erg vieze vaat, zoals glazen,kristal en teer porselein.Geen droging.	Hoofdwas (35 °C)Spoelen (35 °C)		20 0,41 10,6
Spoelen [CSZ7]	Voor vaat die alleen hoeft te worden gespoeld en gedroogd.	Voorspoelen 15 0,02 4

*ECO/EN 50242: Dit is een testprogramma. De informatie voor een vergelijktest in overeenstemming met EN50242 is als volgt:

• Capaciteit: 12 couverts
• Positie bovenkorf: bovenste wieltjes op geleiders
• Spoelstand: 6
• PI: 0,49w; Po: 0,45w

Glansspoelmiddelreservoir

Tijdens de laatste spoelbeurt wordt glansspoelmiddel toegevoegd. Glansspoelmiddel voorkomt dat er sporen van druppels achterblijven op de schone vaat. Het zorgt er bovendien voor dat de vaat sneller droogt doordat het water er gemakkelijk afglijdt.

De afwasmachine is ontworpen voor gebruik van vloeibaar glansspoelmiddel.

Het glansspoelmiddelreservoir bevindt zich op de binnenzijde van de deur, naast het vaatwasmiddelbakje.

Let op: vul het glansspoelmiddelreservoir bij wanneer het controlelampje van het glansspoelmiddel gaat branden. Het reservoir heeft een capaciteit van ca. 100 ml. Giet het glansspoelmiddelreservoir niet te vol, het stroomt dan over. Gemorst glansspoelmiddel moet verwijderd worden. Er kan anders lekkage ontstaan door extreme schuimvorming.

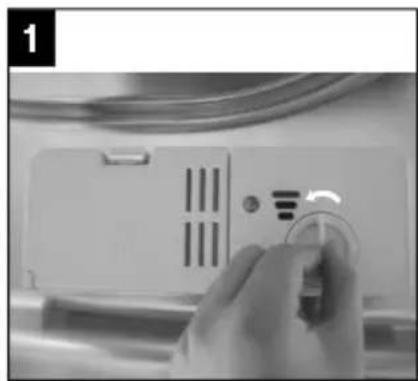

1. Draai de dop van het glansspoelmiddelreservoir open (naar links, naar de pijl met "open").
2. Giet het glansspoelmiddel in het reservoir. Let er hierbij op dat u er niet teveel in giet. Het reservoir heeft een capaciteit van ca. 100 ml.
3. Plaats de dop terug. Zorg ervoor dat hij in lijn ligt met de "open" pijl en draai hem naar de "gesloten" pijl.

De hoeveelheid glansspoelmiddel instellen

Tijdens de laatste spoelbeurt wordt een vastgestelde hoeveelheid glansspoelmiddel toegevoegd. Net zoals bij het vaatwasmiddel is de hoeveelheid glansspoelmiddel afhankelijk van de waterhardheid bij u in de buurt. Teveel glansspoelmiddel kan leiden tot strepen op het vaatwerk.

5 4 3 2 6 1 ↑MAX

Het glansspoelmiddelreservoir heeft 6 standen. Stel het reservoir in eerste instantie in op stand 2. Indien er in dat geval vlekken op het vaatwerk blijven ontstaan en de vaat niet goed droogt, verhoogt u de hoeveelheid glansspoelmiddel door de keuzeknop van het reservoir op stand 3 te draaien. Als dat geen verbetering geeft, stelt u de keuzeknop in op een hogere stand. Herhaal deze handeling totdat de vaat streeploos droog uit de machine komt.

Vaatwasmiddelen

De chemische stoffen in vaatwasmiddelen verwijderen het vuil, breken het af en zorgen ervoor dat het vuil uit de afwasmachine afgevoerd wordt. De meeste in de winkel verkrijgbare vaatwasmiddelen zijn geschikt voor dit doel.

Waarschuwing!

Vaatwasmiddel voor afwasmachines is een bijtend product. Houd het daarom buiten het bereik van kinderen. Bij inslikken direct een arts raadplegen en de verpakking meenemen.

Geconcenteerd vaatwasmiddel

Gebaseerd op hun chemische samenstellingen zijn er 2 verschillende soorten geconcenteerd vaatwasmiddel:

• Conventionele alkalische vaatwasmiddelen met bijtende ingrediënten.
• Laag alkalische geconcentreerde vaatwasmiddelen met natuurlijke enzymen.

Het gebruik van geconcenteerd vaatwasmiddel in combinatie met “normale” wasprogramma’s levert minder vervuiling op en is goed voor uw vaat: deze wasprogramma’s zijn speciaal afgestemd op de vuiloplossende eigenschappen van de enzymen in geconcenteerd vaatwasmiddel. Hierdoor bereiken “normale” wasprogramma’s met geconcenteerd vaatwasmiddel dezelfde resultaten als bij het gebruik van een intensief wasprogramma.

Vaatwastabletten

Vaatwastabletten van verschillende fabrikanten lossen met verschillende snelheden op.

Hierdoor lossen sommige soorten vaatwastabletten niet volledig op tijdens korte wasprogramma's, waardoor hun reinigende werking minder wordt.

Gebruik daarom vaatwastabletten vooral in combinatie met lange wasprogramma's, zodat de vaatwastabletten de kans krijgen om volledig op te lossen.

Vaatwasmiddelbakje

Vul het vaatwasmiddelbakje voorafgaand aan een wasprogramma. In het algemeen is slechts één maatschepje afwaspoeder nodig voor een normale afwasbeurt. Gebruik meer vaatwasmiddel bij sterker vervuild vaatwerk. Vul het zeepbakje vlak voor de start van het programma.

Het vaatwasmiddel kan anders vochtig worden en daardoor niet volledig oplossen.

In de 'Programmakeuze tabel' vindt u informatie over de hoeveelheid vaatwasmiddel voor de verschillende programma's. Dit zijn gemiddelden, afhankelijk van de hardheid van het water en de vervuiling van de vaat kan een andere dosering nodig zijn.

Vullen

1. Druk op de ontgrendeling als de deksel gesloten is. De deksel springt open.

2. Vul het vaatwasmiddelbakje vlak voor de start van een wasprogramma. Gebruik alleen een merk vaatwasmiddel in de vaatwasser.

3. Sluit de deksel en druk totdat deze vastklikt.

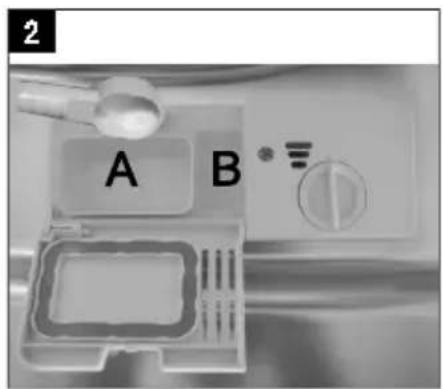

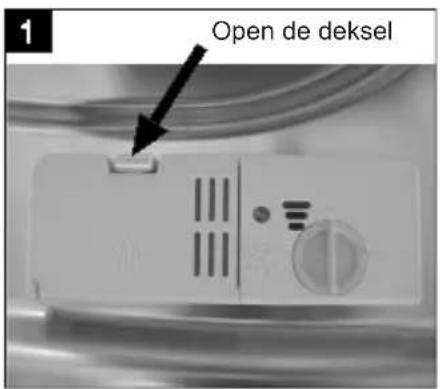

1 Open de deksel

• Bakje voor hoofdwasmiddel (A);
- Bakje voor voorwasmiddel (B).

2 A B

Gebruik alleen vaatwasmiddel dat speciaal geschikt is voor vaatwasmachines.

Bewaar het vaatwasmiddel op een koele en droge plek. Doe pas vaatwasmiddel in het vaatwasmiddelbakje als u direct daarna een wasprogramma draait.

De korven beladen

Gebruik van de bovenkorf

• De bovenkorf is ontworpen voor kwetsbaar, licht vaatwerk zoals glazen, kopjes en schoteltjes, borden, kleine kommen en ondiepe (niet erg vieze) pannen.
• Plaats het vaatwerk zodanig dat het niet kan verschuiven wanneer het besproeid wordt.

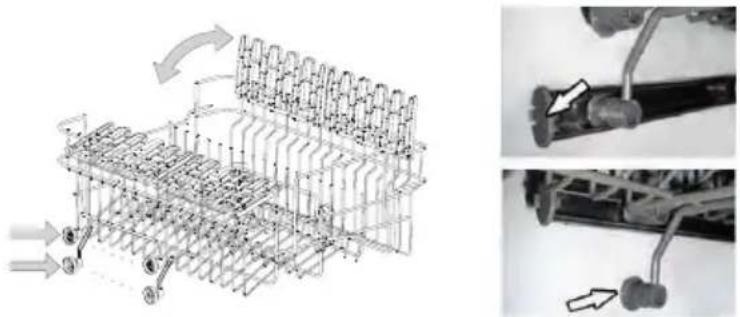

Hoogteverstelling van de bovenkorf

De bovenkorf kan in hoogte versteld worden door de korf uit te nemen en in een andere stand in de geleiderails te plaatsen.

Gebruik van de onderkorf

Wij raden u aan om grote voorwerpen die het moeilijkst te reinigen zijn in de onderkorf te plaatsen: potten, pannen, pandeksels, ovenschalen en kommen. Het verdient de voorkeur om ovenschalen en pandeksels aan de zijkant van de korf te plaatsen. Op die manier kunnen ze de sproeiarm niet hinderen als deze ronddraait.

• Potten, serveerschalen etc. moeten altijd ondersteboven in de korf geplaatst worden.
• Diepe kommen moeten schuin, met de opening naar beneden, geplaatst worden, zodat het water eruit kan lopen.
• De onderkorf kan zodanig worden aangepast dat er ook grotere, of meer, potten en pannen in passen.

Om potten en pannen makkelijker te kunnen plaatsen, kunt u de bordenrekken neerklappen.

Bestekmandje

Bestek moet in het bestekmandje worden geplaatst, met de heften naar beneden. Wanneer het bestekmandje is voorzien van zijvakken moet het bestek stuk voor stuk in de vakken worden geplaatst. Lang keukengerei, zoals pollepels, moeten in een liggende (horizontale) positie voorin de bovenkorf worden geplaatst.

Waarschuwing!

Zorg ervoor dat er geen voorwerpen door de bodem van het bestekmandje kunnen steken. Hierdoor blokkeert de sproeiarm.

Niet geschikt bestek/servies voor in de vaatwasser:

• Bestek met een houten, porseleinen of parelmoeren heft
• Plastic voorwerpen die niet hittebestendig zijn
• Bestek met gelijmde onderdelen die niet hittebestendig zijn
  • Gelijmd bestek of servies
  • Tinnen of koperen voorwerpen
• Loodkristallen glaswerk
• Stalen voorwerpen die gevoeilig zijn voor roest
• Houten schotels
• Voorwerpen gemaakt van synthetische vezels

Beperkt geschikt bestek/servies voor in de vaatwasser:

• Sommige glassoorten kunnen dof worden na een groot aantal wasbeurten
• Zilver en aluminium kunnen verkleuren na gebruik in de vaatwasser
• Geglazuurde motieven kunnen vervagen na regelmatig wassen

Let op! Plaats geen voorwerpen in de vaatwasser die bevuild zijn met sigarettenas, kaarsvet, lak of verf. Als u nieuw keukengerei koopt, let er dan op dat dit geschikt is voor de vaatwasser. Plaats geen keukengerei dat niet geschikt is voor reiniging in de vaatwasser.

Laad de vaatwasser niet te vol. Er is slechts plaats voor 12 standaard couverts. Dit is belangrijk voor goede wasresultaten en een gunstig energieverbruik.

Plaatsen van bestek en servies

- Voordat u de vaat in de vaatwasser plaatst, moet u:

▶Grove voedselresten verwijderen.

Aangekoekte en aangebrande voedselresten even laten weken.

Let er bij het plaatsen op dat:

• De sproeiarmen niet geblokkeerd worden door de vaat.
• Holle voorwerpen met de opening naar beneden worden geplaatst, zodat er geen water in kan blijven staan.
• Borden en bestek mogen elkaar niet afdekken.
• Het glaswerk mag elkaar niet raken, om beschadigingen te voorkomen.
• Plaats grote voorwerpen die lastig schoon te krijgen zijn in de onderkorf.
• De bovenkorf is speciaal bedoeld voor lichtere voorwerpen zoals glazen, koffie- en theekopjes.

Waarschuwing!

• Lange messen die rechtop staan in het bestekmandje kunnen letsel veroorzaken!
• Plaats lang en/of scherp bestek zoals vleesmessen in een liggende positie in de bovenkorf.

Beschadiging van glaswerk en ander servies

Mogelijke oorzaken:

• Type glas of fabrikageproces. Chemische samenstelling van het vaatwasmiddel.
• Watertemperatuur en tijdsduur van het wasprogramma.

Voorgestelde oplossing:

• Gebruik glaswerk en porseleinen servies waarvan de fabrikant aangeeft dat het geschikt is voor de vaatwasser.
• Gebruik een milder/minder bijtend vaatwasmiddel. Vraag indien noodzakelijk meer informatie aan bij fabrikanten van vaatwasmiddelen.
• Selecteer een wasprogramma met een lagere temperatuur.
• Haal glaswerk en bestek zo snel mogelijk na afloop van het programma uit de vaatwasser, om beschadigingen te voorkomen.

Reinigen filtergroep

Afhankelijk van het gebruik moeten de zeven regelmatig onder de kraan afgespoeld worden. Het filtersysteem bestaat uit drie componenten: de grote zeef, de grove zeef en de fijne zeef.

1. Grote zeef; Etensresten en vuil die op deze zeef terecht komen worden door een speciale straal op de onderste sproeiarm naar de grove zeef gespoeld.
2. Grove zeef; Grotere delen, zoals botresten of stukjes glas die de afvoer zouden kunnen verstoppen, worden opgevangen in de grove zeef. Om de vervuiling uit de zeef te verwijderen moet u de lipjes bovenop de zeef licht samenknijpen en de zeef naar boven toe verwijderen.
3. Fijne zeef; Deze zeef houdt vuil en etensresten tegen in de buurt van de afvoerpomp en zorgt ervoor dat deze resten niet weer over het vaatwerk worden verspreid tijdens het programma.

Voor een optimale werking van de afwasmachine moet de gehele filtergroep worden gereinigd. De filtergroep haalt op efficiente wijze voedselresten uit het water en zorgt ervoor dat het waswater gedurende het wasprogramma kan blijven circuleren. Het verdient aanbeveling om na iedere wasbeurt de grotere voedselresten uit de filtergroep te verwijderen door de zeven onder stromend water te reinigen.

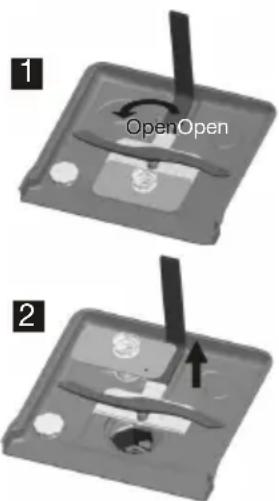

1 OpenOpen 2

• Verwijder de filtergroep door hem te draaien (linksom) en recht omhoog te verwijderen. Alle onderdelen van de filtergroep moeten minstens een keer per maand gereinigd worden.
• Gebruik een afwasborstel om de grove zeef en de fijne zeef schoon te maken. Zet de filtergroep volgens de illustratie weer in elkaar en plaats de gehele filtergroep in de kuip van de vaatwasmachine.

Gebruik de afwasmachine nooit zonder de filtergroep. Incorrect terugplaatsen van de filtergroep heeft tot gevolg dat de afwasmachine niet meer optimaal presteert. Een ander gevolg kan zijn dat er beschadigingen optreden aan bestek en vaatwerk.

Reinigen sproeiarmen

Het is noodzakelijk dat u de sproeiarmen regelmatig reinigt. Vervuiling verstopt op den duur de sproeikoppen en de lagers van de sproeiarmen. Reinig de sproeiarmen als volgt:

Open

• Houd de moer van de bovenste sproeiarm vast en draai de sproeiarm met de klok mee om hem te verwijderen. Trek de onderste sproeiarm naar boven en verwijder deze.
• Reinig de sproeiarmen in een warm sopje en maak de sproeikoppen met een zachte borstel schoon.
• Spoel de sproeiarmen grondig af en plaats ze terug.

Reinigen deur

Reinig de rand van de deur inclusief het afdichtingsrubber met een zachte, vochtige doek. Zorg ervoor dat er geen water in het deurslot en de elektrische componenten kan binnendringen. Gebruik geen schoonmaakmiddelen in een spuitbus. Gebruik ook geen agressieve schoonmaakmiddelen, zoals schuursponsjes. Deze schoonmaakmiddelen kunnen de lak beschadigen.

Wat moet ik doen als...

Wanneer het toestel niet goed werkt, betekent dit niet altijd dat het defect is. Probeer het euvel eerst zelf te verhelpen. Bel de servicedienst wanneer onderstaande adviezen niet helpen.

Let op!

Maak het toestel spanningsloos voordat met reparatie wordt gestart.

Bij voorkeur door de stekker uit het stopcontact te halen.

Storingstabel

Probleem	Mogelijke oorzaken	Oplossing
De afwasmachine functioneert niet.	Zekering defect of de aardlekschakelaar is geactiveerd.	Vervang de zekering of reset de werkschakelaar. Verwijder andere apparaten die op dezelfde groep zijn aangesloten.
	De elektriciteitsvoorziening is niet ingeschakeld.	Overtuig u ervan dat de afwasmachine is ingeschakeld en de deur gesloten. Overtuig u ervan dat de stekker in het stopcontact zit.
	De waterdruk is laag.	Controleer of de afwasmachine correct op de waterleiding is aangesloten en de tapkraan is opengedraaid.
De afvoerpomp stopt niet.	Het water loopt over.	Het systeem is zodanig ontworpen dat het zelf overlopend water detecteert. Indien dit het geval is sluit het toestel de circulatiepomp af en schakelt het de afvoerpomp in.
Geluid.	Sommige geluiden zijn normaal.	Geluid van omwalspomp/spoelgeluiden; openen van het vaatwasmiddelenbakje.
	Bestek staat niet rammelvast in de bestekmand of er is iets kleins uit korf gevallen.	Zorg ervoor dat alles stevig in de afwasmachine staat.
	De motor maakt een brommend geluid.	De pomp is geblokkeerd, raadpleeg een installateur.
Verontreiniging van de kuip.	Slecht vaatwasmiddel.	Gebruik uitsluitend speciaal vaatwasmiddel voor afwasmachines om verontreiniging te voorkomen.
	Verstopte filters	Open de deur en reinig de filters. Draai daarna het voorspoelprogramma.
	Glansspoelmiddel geknoeid.	Veeg geknoeid glansspoelmiddel altijd direct weg.
Vaatwerk niet droog.	Reservoir voor glansspoelmiddel is leeg.	Zorg ervoor dat het reservoir voor glansspoelmiddel gevuld is.
Vaatwerk en platte voorwerpen zijn niet schoon.	Onjuist programma.	Selecteer een krachtiger programma.
	Korven niet goed beladen.	Zorg ervoor dat het functioneren van het vaatwasmiddelenbakje en de sproeiarmen niet belemmerd wordt door grote schalen/schotels.
Vlekken en aanslag op glazen en plat vaatwerk.	Extreem hard water. Lage temperatuur van het instromende water. De afwasmachine is overbeladen.Korven niet goed beladen. Oud of vochtig vaatwasmiddel. Reservoir glansspoelmiddel is leeg. Foute dosering van het vaatwasmiddel.	Om vlekken van glazen voorwerpen te verwijderen: Verwijder alle metalen voorwerpen uit de afwasmachine. Gebruik voorgeschreven hoeveelheid vaatwasmiddel.Selecteer het langste programma. Laat de afwasmachine ongeveer 18 tot 22 minuten draaien; het heeft dan de hoofdwascyclus bereikt. Open voorzichtig de deur en giet 2 kopjes schoonmaakazijn op de bodem. Sluit de deur en laat de afwasmachine het programma voltooien. Wanneer azijn niet werkt: Herhaal bovenstaande stappen, maar gebruik een kwart kopje (60 ml) citroenzuurkristallen in plaats van schoonmaakazijn.
Wolkachtige vlekken op glaswerk.	Combinatie van zacht water en te veel vaatwasmiddel.	Gebruik minder vaatwasmiddel en kies het glas-programma waarmee glaswerk gereinigd kan worden.
Gele of bruine aanslag op de binnenkant van kuip.	IJzersporen in water kunnen aanslag in de kuip van de afwasmachine veroorzaken.	Neem contact op met een producent van waterontharders voor een speciaal filter.
Witte aanslag op de binnenkant van de kuip.	Hard water.	Hoger zoutverbruik instellen.
Er blijft vaatwasmiddel achter in het vaatwasmiddelenbakje.	Het vaatwasmiddelenbakje wordt geblokkeerd door vaatwerk	Belaad de korven zodanig dat het vaatwerk het vaatwasmiddelenbakje niet langer blokkeert.Reinig de bovenste sproeiarm.
Stoom.	Bij openen deur.	Dit is mogelijk bij het einde van het programma.
Zwarte of grijze vlekken op vaatwerk.	Aluminium kookgerei heeft langs vaatwerk geschuurd.	Aluminium kan verkleuren.
Er blijft water staan onder de zeven.	Dit is normaal.	Een kleine hoeveelheid water rond de afvoer aan de achterkant van de kuipbodem houdt de afdichting soepel.
De afwasmachine lekt.	Glansspoelmiddelreservoir te vol of er lekt glansspoelmiddel.	Zorg ervoor dat u het glansspoelmiddel-reservoir niet te ver vult. Gemorst glansspoelmiddel kan leiden tot schuim/overstroming. Veeg gelekt glansspoelmiddel weg met een vochtige doek.
	De afwasmachine staat niet waterpas.	Zet de afwasmachine waterpas.

Foutcodes

Probleem	Mogelijke oorzaken	Oplossing
Controlelampje 'Spoelen' knippert.	Waterinlaattijd te lang.	Toevoerkraan niet geopend.
Controlelampje 'ECO' knippert.	Toestel is overvuld met water.	Teveel watertoevoer!Code noteren en servicedienst waarschuwen.
Controlelampjes 'Spoelen' en 'Snel' knipperen.		Code noteren en servicedienst waarschuwen.

Mocht het toestel met te veel water gevuld worden of overmatige lekkage vertonen, dan toevoerkraan sluiten en de servicedienst waarschuwen. Indien alle controlelampjes tegelijkertijd knipperen dan de vaatwasser direct uitzetten, toevoerkraan sluiten en de servicedienst waarschuwen.

Waarschuwing!

De vaatwasser moet altijd in een verwarmde, vorstvrije ruimte worden opgesteld.

Elektrische aansluiting

Deze vaatwasser is ontworpen voor aansluiting op 220-240 V - 50 Hz, met een groepszekering van 16 Amp.

Let op!

• Zorg ervoor dat de aansluitwaarde en de netspanning overeenkomen met die op het gegevensplaatje.
• Overtuig uzelf ervan dat het stopcontact geaard is voordat u het toestel erop aansluit. Raadpleeg de installateur indien de stekker van het toestel niet in het stopcontact past.
• Gebruik geen verlengsnoer of een verloopstekker bij dit toestel.
• Verwijder nooit de groen/gele aardedraad. Knip nooit de aardedraad af!

Koudwateraansluiting

• Sluit de koudwateraansluiting aan op een wasmachinekraan incl. beluchter met schroefdraad (3/4 inch) en zorg ervoor dat deze goed is bevestigd.
• Bij een nieuwe waterleiding of wanneer deze lang niet is gebruikt eerst het water enige tijd door laten stromen om eventuele verontreinigingen te verwijderen. Wanneer u dit nalaat, zou de waterinlaat verstopt en uw toestel beschadigd kunnen raken.

Heetwateraansluiting

De vaatwasmachine is niet geschikt voor heetwater toevoer.

Plaatsen van het toestel

Plaats het toestel op de gewenste plaats met de achterkant tegen een muur en met de zijkanten in lijn met eventuele (keuken)kastjes of zijmuren. De vaatwasser is aan de achterzijde voorzien van aansluitingen voor de afvoerpijp en de waterinlaatpijp.

Het toestel waterpas zetten

Het toestel kan waterpas gezet worden door de stelvoeten te verdraaien. Het toestel mag niet meer dan 2° scheef staan.

Aansluiten van de afvoerslang

Steek de afvoerslang in een afvoerpijp met een minimale diameter van 4 cm of leg hem in een wasbak. Gebruik het bijgeleverde plastic bochtje. Let op dat er geen knik in de afvoerslang zit. Het vrije uiteinde van de afvoerslang moet zich op een hoogte tussen de 40 en 100 cm bevinden en mag niet in water ondergedompeld zijn.

ø 40 mm min. 400 mm ø 40 mm max. 1000 mm

Als de hoogte van de wasbak meer dan 100 cm is kan het water niet via de wasbak afgevoerd worden. In dat geval moet de afvoerslang in een schaal of in een geschikte opvangbak worden gelegd, die lager is dan de wasbak.

Let op!

Sluit de waterkraan na gebruik!

Veiligheidsslang

De veiligheidsslang is dubbelwandig uitgevoerd. Dit systeem sluit de watertoevoer automatisch af als er een lek in de slang zit en de ruimte tussen de beide wanden zich vult met water.

• Gebruik nieuwe slangen om het toestel aan te sluiten. Reeds gebruikte slangen niet opnieuw gebruiken.
• De waterdruk moet tussen 0,04 MPa en 1 MPa liggen. Is de druk lager dan 0,04 MPa, neem dan contact op met de servicedienst voor advies.

Aansluiten van de veiligheidsslang

• Trek de veiligheidsslang compleet uit de behuizing aan de achterzijde van de vaatwasser.
• Sluit de slang aan op een tapkraan met schroefdraad (3/4 inch).
• Draai de tapkraan volledig open voordat u de vaatwasser gebruikt.

Inbouwmaten

600 598 845 1175

Technische gegevens

Gegevens over de vaatwasmachine voor huishoudelijk gebruik in overeenstemming met de Europese Richtlijn 1059/2010:

Fabrikant

Etna

Type

/

Omschrijving

VWV549ZIL

Standaardinstellingen

plaats

12

Energie-efficiëntie energie-efficiëntieklasse (1) A+

Jaarlijks energieverbruik (2)

290 kWh

Afwasefficiëntieklasse

A

Droogefficiëntieklasse

(4)

A

Energieverbruik bij een standaard afwascyclus 1,02 kWh

Standaard

afwascyclus

ECO

Programmaduur van een standaard afwascyclus 190 min.

Stroomverbruik in uit-modus 0,45 W

Stroomverbruik in standby-modus 0,49 W

Jaarlijks waterverbruik (3) 3080 L

Geluidsniveau	49	dB(A
Montage	Vrijstaand
Hoogte	84,5	cm
Breedte	59,8	cm
Diepte (met aansluitingen) 60 cm
Stroomverbruik	1760-2100	W
Nominale spanning / frequentie 220-240 V~ /	50	Hz
Waterdruk (stroomdruk) 0,4-10 bar =	0,04-1	Mpa

1. A + + + (hoogste efficiëntie) tot D (laagste efficiëntie)
2. op basis van 280 standaard afwascycli. Effectief jaarlijks energieverbruik is afhankelijk van de effectieve gebruiksfrequentie.
3. op basis van 280 standaard afwascycli. Effectief jaarlijks waterverbruik is afhankelijk van de effectieve gebruiksfrequentie.
4. A (hoogste efficiëntie) tot G (laagste efficiëntie)
5. Dit programma is geschikt voor het afwassen van normaal vervuilde vaat en is het meest efficiënte programma op het gebied van gecombineerd energie- en waterverbruik voor dat soort vaat.

Het apparaat voldoet aan de Europese normen en richtlijnen in de huidige versie bij de levering:

• LVD 2004/95/EG
• EMC 2004/108/EG
• EUP 2009/125/EG

Opmerking: De bovenstaande waarden werden gemeten in overeenstemming met de normen onder de opgegeven bedrijfsomstandigheden. De resultaten kunnen aanzienlijk verschillen naargelang de hoeveelheid en de vervuiling van de vaat, de waterhardheid, de hoeveelheid wasmiddel enz.

De handleiding is gebaseerd op de normen en regelgeving van de Europese Unie.

Bovenkorf

IN Onderkorf 1 2 3 4 5 6 7 8 9 10

Bestekmand

1 2 1 | 5 5 5 5 5 5 | 1 2 1 2 2 2 | 3 | 3 | 3 3 | 2 1 2 1 | 5 5 5 5 5 5 | 1 3 1 | | | | | | | | | | | | | | | | | | | | 1 2 1 | 4 4 4 4 4 4 | 3 3 3 2 2 2 | 8 | 7 | 3 3 3 3 1 2 1 | 4 4 4 4 4 4 | 6 | 6

1 2 3 4

5 6 7 8

De informatie voor een vergelijktest in overeenstemming met EN50242 is als volgt:

• Capaciteit: 12 couverts
• Positie bovenkorf: bovenste wieltjes op geleiders
• Programma: ECO
• Spoelstand: 6
  • Waterhardheid instelling: H3

Afvoer van het apparaat en de verpakking

Dit product is gemaakt van duurzame materialen. Aan het einde van zijn nuttige leven moet het apparaat echter op een verantwoorde manier worden afgevoerd. De overheid kan u hierover informeren.

De verpakking van het apparaat kan worden gerecycled. Er is gebruikgemaakt van de volgende materialen:

• karton
  • polyethyleenfolie (PE)
  • CFC-vrij polystyreen (hard PS-schuim)

Gooi deze materialen op een verantwoorde manier weg conform de wettelijke bepalingen.

Op het product staat een pictogram van een afvalcontainer met een kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk moet worden afgevoerd. Het apparaat mag aan het einde van zijn nuttige leven dan ook niet worden verwerkt via de normale afvalstroom. U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij een verkooppunt dat dit voor u aanbiedt.

Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt voorkomen dat het milieu en de volksgezondheid schade wordt berokkend. De materialen die bij de vervaardiging van dit apparaat zijn gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke besparing in energie en grondstoffen.

Let op! verpakkingsmateriaal kan gevaarlijk zijn voor kinderen.

Verklaring van overeenstemming

Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.

- Your dishwasher is fitted with a safety switch that prevents too much water from running into the appliance. The safety switch closes the inlet valve. De beveiliging sluit het inlaatventiel. Als er water achterblijft in de vaatwasser, zet dan het toestel uit en draai de toevoerkraan dicht. Zet het toestel aan en start een willekeurig programma. Als het water niet wordt weggepompt aan het begin van het programma, waarschuw dan de servicedienst en verwijder het overtollige water.

Select half load
