Vistus AD4020 - Interphone ME - Notice d'utilisation et mode d'emploi gratuit

Marque	ME
Modèle	Vistus AD4020
Catégorie	Interphone vidéo
Type de produit	Interphone vidéo filaire avec deux boutons de sonnette
Boîtier extérieur	1 unité
Boîtier intérieur	2 unités
Alimentation	15 V CC (bloc ST-1000 fourni)
Consommation veille	< 0,5 W
Tension ouverture porte	12 V CC, 0,9 A max.
Nombre de conducteurs par logement	3 conducteurs Audio/+15V/GND + 2 pour ouverture porte
Nombre max. de boîtiers intérieurs par logement	4 (en série ou en étoile)
Éclairage bouton sonnette	Commande par capteur CDS (crépusculaire)
Réglage volume extérieur	Potentiomètre (illustration A)
Réglage volume intérieur	Potentiomètre (illustration C) + touches latérales
Réglage durée ouverture porte	1 s ou 5 s (commutateur DIP)
Sélection sonnerie	Par touche B.11 (mémorisation automatique)
Mode silencieux	Oui (touche mode silencieux, LED rouge)
Fonction interphone interne	Oui (touche communication interne)
Dimensions étiquette nominative	71 mm x 25 mm
Nettoyage	Chiffon humide (savon doux), pas de produits abrasifs
Garantie	2 ans limitée
Accessoires optionnels	Module radio VTX-BELL, module sécurité SD0-10

FOIRE AUX QUESTIONS - Vistus AD4020 ME

Quels câbles sont nécessaires pour l'installation ?

Pour un logement, il faut 3 conducteurs (Audio, +15 V, GND) entre boîtier extérieur et intérieur, plus 2 conducteurs pour l'ouvre-porte. Pour 2 ou 3 logements, 3 conducteurs par bouton de sonnette.

Peut-on raccorder plusieurs boîtiers intérieurs ?

Oui, jusqu'à 4 boîtiers intérieurs par logement, en série ou en étoile, de préférence en étoile.

Comment régler le volume du microphone ?

Utilisez les touches latérales B.12 (volume +) et B.13 (volume -) lorsque le boîtier intérieur est allumé (par exemple en appuyant sur la touche de conversation).

Comment désactiver la sonnerie la nuit ?

Appuyez sur la touche mode silencieux du boîtier intérieur. La LED devient rouge. Appuyez à nouveau pour réactiver la sonnerie. Le voyant lumineux autour des touches reste allumé même en mode silencieux.

Quelle est la durée d'ouverture de la porte ?

Par défaut 5 secondes. Vous pouvez passer à 1 seconde via le commutateur DIP sur le boîtier extérieur (position 'off' = 1 s, 'on' = 5 s).

Comment changer la sonnerie ?

Appuyez sur la touche B.11 du boîtier intérieur pour entendre la sonnerie suivante. La dernière sonnerie entendue est automatiquement sauvegardée.

Que faire si le boîtier extérieur ne fonctionne pas ?

Vérifiez le câblage, l'alimentation et les connexions. Assurez-vous que les conducteurs sont correctement raccordés (Audio, +15 V, GND). Utilisez le plan de câblage fourni.

Puis-je utiliser le Vistus AD4020 avec un récepteur radio ?

Oui, vous pouvez raccorder le module VTX-BELL (vendu séparément) sur le connecteur à 3 broches du boîtier intérieur pour transmettre l'appel à des récepteurs BELL.

Comment personnaliser les plaques nominatives ?

Dévissez les plaques transparentes, insérez une étiquette de 71x25 mm avec le nom, puis revissez. Utilisez un stylo indélébile.

Quelles sont les consignes de sécurité importantes ?

Ne pas démonter le produit, éviter l'humidité, débrancher avant nettoyage, faire réparer par un professionnel. Le montage doit être réalisé par un installateur qualifié.

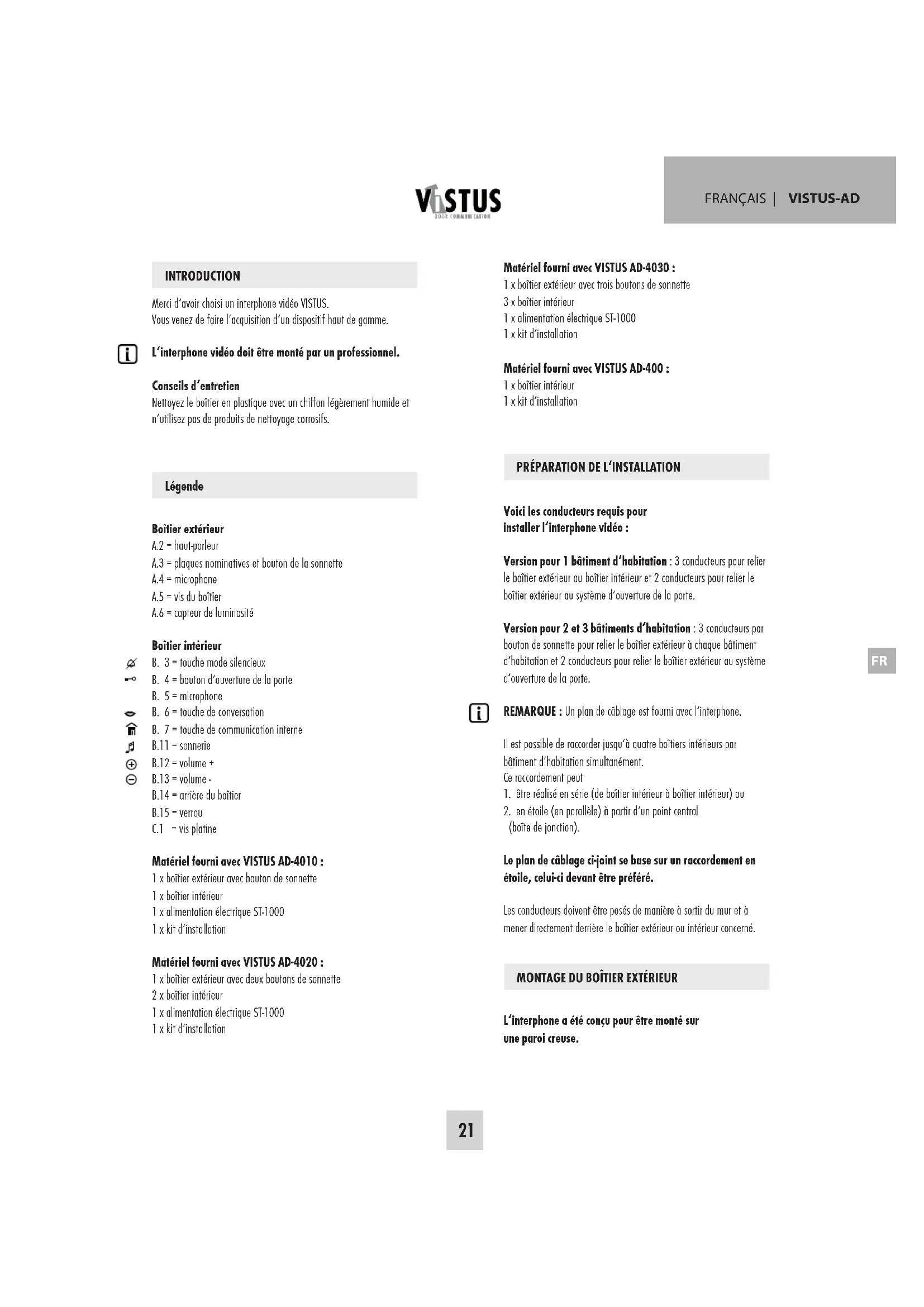

MODE D'EMPLOI Vistus AD4020 ME

Merci d'avoir choisi un interphone video VISTUS.

You venez de faire I'acquisition d'un dispositif haut de gamme.

L'interphone video doit être monté par un professionnel.

Conseils d'entretien

Nettoyez le boitier en plastique avec un chiffon légarement humide et n'utilise pas de produits de nettoyage corrosifs.

Legende

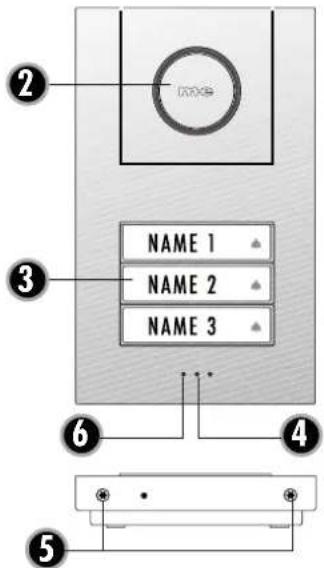

Boitier extérieur

A.2=hout-parleur
A.3 = plaques nominatives et bouton de la sonnette
A.4 = microphone
A.5 = vis du boitié
A.6 = capteur de luminosité

0

+

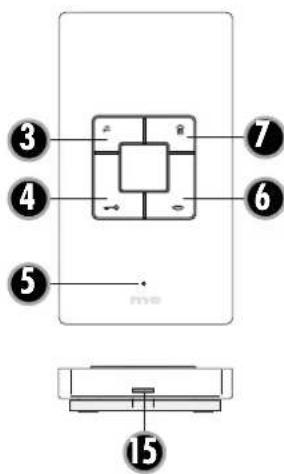

Boitier interieur

B. 3 = touche mode silencieux
B. 4 = bouton d'ouverture de la porte
B. 5 = microphone
B. 6 = touche de conversation
B. 7 = touche de communication interne
B.11 = sonnerie
B.12 = volume +
B.13 = volume -
B.14 = amérique du boîtier
B.15 = venou
C.1 = vis platine

Matériel fourni avec VISTUS AD-4010 :

1 x bottier extérieur avec bouton de sonnette
1 x boitier interieur
1 x alimentation electrolyte ST-1000
1 x kit d'installation

Matériel fourni avec VISTUS AD-4020:

1 x boillier extérieur avec deux boutons de sonnette
2xboitierinterieur
1 x alimentation electrique ST-1000
1x kit d'installation

Matériel fourni avec VISTUS AD-4030:

1 x boitier extérieur avec trois boutons de sonnette
3 x boitier interieur
1 x alimentation electrolyte ST-1000
1x kit d'installation

Matériel foumi avec VISTUS AD-400 :

1 x boitier interieur
1x kit d'installation

PREPARATION DE L'INSTALLATION

Voici les conducteurs requis pourinstaller l'interphone video :

Version pour 1 batiment d'habitation : 3 conducteurs pour relier le boitier extérieur au boitant interieur et 2 conducteurs pour relier le boitant extérieur au systeme d'ouverture de la porte.

Version pour 2 et 3 batiments d'habitation : 3 conducteurs par bouton de sonnette pour relier le boîtier extérieur à chaque batiment d'habitation et 2 conducteurs pour relier le boîtier extérieur au système d'ouverture de la porte.

i REMARQUE:Unplan dcablage estfourniaclinterphone.

Il est possible de raccorder jusqu'à quatre botiers interieurs par batiment d'habitation simultanement.

Ce raccordement peut

1. être réalisé en série (de boîtier interieur à boîtier interieur) ou
2. en étoile (en parallele) à partir d'un point central

(boîte de junction).

Le plan de cablage ci-joint se base sur un raccordement en étoile, celui-ci devant être préféRED.

Les conducteurs doivent être posés de manière à sortir du mur et à mener directement derrière le boitier extérieur ou intérieur concenme.

MONTAGE DU BOITIER EXTERIEUR

L'interphone a ete concu pour etre monte sur une paroi creuse.

Preparation

Lorsque vous onté le couvercle, veillez à ce que les plaques nominatives ne tombent pas et ne soient pas ainsi endommagées.

Verifie que le cable du haut-parleur situé à l'avant du boitier est bien fixé.

1. Enlevez les deux vis afin d'ouvir le boitier extérieur. Le boitier est également muni de taquets et d'encoches qui maintainennent les parties supérieures et inférieures assemblées. Il faut donc forcer un peu pour séparer les deux parties du boitier.
2. Alignez le gaborit de perçage du boitier extérieur sur l'emplacement besoin pour le montage en utilisant un niveau à bulle et fixez-le à l'aide de ruban adhesif.
3. Percez les trous de fixation avec une mèche de 6 mm en vous aidant du gabarit de percage et mettez une chevelle dans chaque trou.
4. Vous pouvez ensuite enlever le gabarit de perçage.
5. Passez les conducteurs dans le gros trou du boitier extérieur et fixez ce dernier à l'aide de 4 vis.
6. Raccordez les conducteurs conformément au plan de cablage.

Personnalisation des plaques nominatives

La plaque nominative est composée de deux parties transparentes en plastique assemblées à l'aide de 2 ou 4 vis.

1. Enlevez toutes les vis de la plaque nominative et séparez les deux parties de la plaque. L'étiquette nominative se situe entre les deux parties en plastique.
2. Écrire chez-vous nom sur l'étiquette à l'aide d'un feu tableau encre indéléblé ou imprimez une étable* créée sur votre ordinateur.
3. Une fois remplie, posez l'étiquette entre les deux parties en plastique et revissez-les.

*dimensions de l'étiquette :

VISTUS AD-4010:71 mm x 50 mm

VISTUS AD-4020:71 mm x 25 mm

1. Remettez les plaques nominatives dans le couvercle avant de le remonter sur le boitier extérieur. Vous pouvez coller un morceau de ruban adhesif sur le cote extérieur des plaques nominatives afin d'eviter qu'elles ne tombent lors du montage.

Remarque: Enlevez le morceau de ruban adhesif du boitier des que l'installation est terminée afin de ne pas d'endommager le couvercle.

1. Vissez le couvercle avec les deux vis du boitier. Veillez à ne pas visser les vis de travers. Cela pourrait endommager le filetage situé au fond du boitier.

MONTAGE DU BOITIER INTÉRIEUR

Vou pouve installer le boitier interieur a la houteur de votrechioin afin qu'il soit parfaitement adapte au titre environnement.

1. Le boîtier interieur est seulement assemblé à l'aide de taquets et d'encoches. Il suffit de tirer le fond du boîtier pour le séparer du couvercle.
2. Utilisez le fond du boitier pour faire des repères et dessiner les très douper. Veillez à ce que le fond du boitier soit bien droit.

REMARQUE: Le fond du boîtier interieur peut également être fixé dans une boîte à encastier pour parroir creuse. Vous trouverez des trous de fixation prévus à cet effet au niveau du trou créé pour faire passer le conducteur. Si ces trous ne suffisant pas à fixer le fond du boîtier, perchez des trous de fixation supplémentaires et utilisez-les pour visser le boîtier interieur.

1. Percez les trous de fixation avec une mèche de 6 mm et mettez une chevelle dans chaque trou.
2. Passez les conducteurs dans le trou prevu a cet effet situé dans le fond du boitier et fixez le fond du boitier avec des vis.
3. Raccordez les conducteurs conformément au plan de cablage et placez le couvercle du boitier sur le fond du boitier. Veillez a ce que les deux parties du boitier soient parfaitement assemblées.

RACCORDEMENT

Consultez les illustrations pour une vue détaillée des raccordements à effectuer au niveau des bornes. Il est recommendé de réaliser le câblage conformément au plan de câblage.

Raccordez le conducteur pose aux bornes Audio, + 15 V et GND (terre) du boitier extérieur. Ces bornes doivent seulement être raccordées les uneux autres à l'aide d'un raccordement 1:1 aux boitiers interieurs.

Remarque pour les versions pour 2 batiments d'habitation

Il y a une borne à 6 pôles par bathtub d'habitation. Les bornes sont numériétées. La borne 1 correspond au bouton de la sonnette du bas et la borne 2 à celui de la sonnette du haut.

Remarque pour les versions pour 3 batiments d'habitation

Il y a une borne à 6 pôles par batiment d'habitation. Les bornes sont numériétées. La borne 1 correspond au bouton de la sonnette du bas, la borne 2 à celui de la sonnette du milieu et la borne 3 à celui de la sonnette du haut.

Raccordement d'un système d'ouverture de porte

Le système d'ouverture de la porte est directement raccordé au boitier extérieur à l'aide de deux conducteurs (illustration A, Door opener'). Aucune alimentation électrique supplémentaire n'est requise pour faire fonctionner le système d'ouverture de la porte. Le système d'ouverture de la porte est concu pour une tension continue de 12V et il ne nécessite pas plus de 0,9A d'électricité. Les deux bornes sont dénommées « charge + » « charge - » au cas où le système d'ouverture de la porte doit être polarisé.

Note: Afin d'éviter toute ouverte de la porte par une manipulation de la boîtier extérieur, nous recommendons l'installation du module ouvreporte de sécurité SD0-10, qui est disponible séparément.

Raccordement du bloc d'alimentation

Le bloc d'alimentation peut auchioitetre relié au boitier interieur ou au boitier extérieur. Pour ce faire, des bornés à vis séparées sont fournies. Cependant, il est également possible de raccorder directement le bloc d'alimentation au circuit d'acheminement des signaux, par exemple si tous les circuits d'acheminement des signaux ont été posés entre la boite à fusibles et les boitiers extérieur et interieur. Le bloc d'alimentation doit être raccordé à la terre (GND) et à la boine + 15 V.

Le bloc d'alimentation peut approvisionner 8 boitiers en électricité.

Raccordement d'une touche d'etage

Il est possible de raccorder une éventuelle touche d'étage (contact de fermetre ordinaire) paralllement aux bornes « Audio » et « GND »

Dans les versions pour 2 et 3 batiments d'habitation, il faut s'assurer d'utiliser le bon conducteur audio (Audio1 et GND pour la famille 1, Audio2 et GND pour la famille 2 et Audio3 et GND pour la famille 3).

Remarque: Si une touche d'étage est raccordée, la sonnerie qui re- tentit lorsqu'on appuie sur cette touche ne peut pas etre modifiee. Cette sonnerie est preprogrammee et elle ne fait pas partie des sonneries « ordinaires », ce qui permet de moins la différencier.

Raccordement du module d'extension radio VTX-BELL

VXT-BELL permé de transférer l'applé à des récepteurs de la série BELL par ondes radio (BELL 200 RX, BELL 210 USB et BELL 220 RX pour le moment). Le module radio est branché sur le connecteur à 3 broches situé dans le boîtier interieur (illustrations C). Pour plus d'informations, reportez-vous au guide d'installation du module VXT-BELL.

Le connecteur pour I'emetteur VTX-Bell se touve sur le devant de la platine principale (façade PCB). Pour pouvoir installer I'emetteur, il faut dévisser la platine du boitier. Enlever pour cela les huit vis qui fixent la platine au boitier (III. C n° 1).

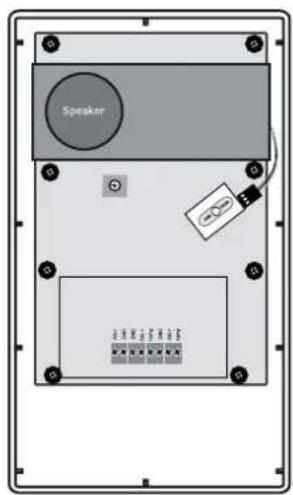

Enlever ensuite la platine et la retourner. Le connecteur a 3 pôles se trouve dans la partie supérieure de la platine. Celui-ci est marqué avec Signal, GND et VCC. Brancher le cable de raccordement de l'émetteur sur le connecteur de façon à positionner le jaune sur Signal, le noir sur GND et le rouge sur VCC. Puis, returner à nouveau la platine et cheminer le cable sur l'autre côte de la platine, conformément à l'illustration 2 B. Veiller à ce que le cable ne soit pas pince ou écrasé.

Revisser la platine a l'aide des huit vis. Brancher I'emetreur au cable et le fixer a I'aide de ruban adhesif.

Il est alternatively possible de raccorder le VTX-Bell directement sur le connecteur, mais dans ce cas, la touche de selection de la tonalité sur le VTX-Bell n'est pas facilement accessible.

CONFIGURATION DU BOITIER EXTERIEUR

Le boitier extérieur dispose des configurations suivantes, vous permetteant ainsi de l'adapter à votre environnement personnel.

Volume du boitier extérieur

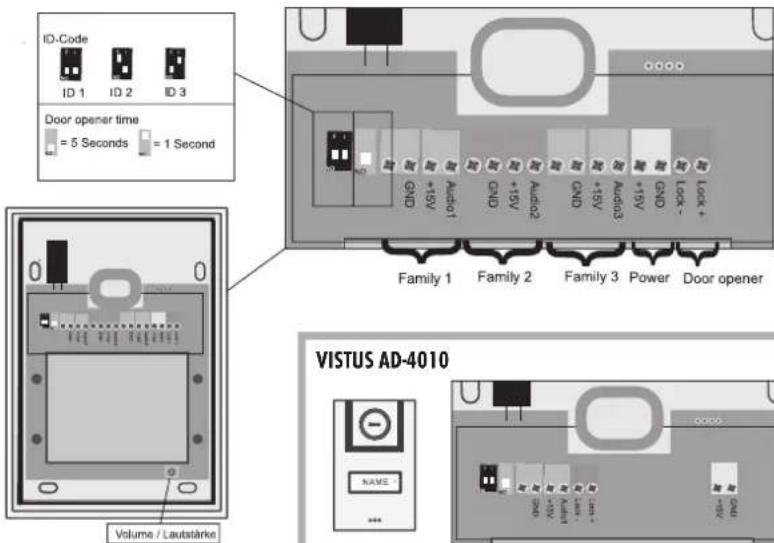

Le potentiametre (illustration A,Volume / Lautsturke') permit de regler le volume du boitier extérieur. Pour augmenter le volume au maximum, il faut tournier le potentiametre doucement dans le sens des aiguilles d'une montre jusqu'à arriver au maximum, puis le tourner un peu en sens inverse. Pour baiser le volume, il faut tournier le potentiametre dans le sens inverse des aiguilles d'une montre.

Codes ID

Si plusieurs boitiers extérieurs sont raccordes paralllement (par exemple au portail et à la maison), le code ID est défini à l'aide d'un commutateur DIP (illustration A, ID-CODE').

ID1 = interrupteur 1 « on», interrupteur 2 « on »
ID2 = interrupteur 1 « on», interrupteur 2 « off »
ID3 = interrupteur 1 « off », interrupteur 2 « on »

Durée d'ouverture du système d'ouverture de la porte

Le commutateur DIP (illustration A, Door opener time') peut de regler la durée d'ouverture du système d'ouverture de la porte. Il est possible de désirer une ouverture de 1 seconde ou de 5 secondes. L'ouverture de 5 secondes est prédéfinie à l'usine et elle fonctionne avec la plupart des systèmes d'ouverture de la porte courants.

L'interrupteur en position « off » correspond à une ouverte de 1 seconde.

L'interrupteur en position « on » correspond à une ouverture de 5 secondes.

CONFIGURATION DU BOITIER INTÉRIEUR

Le bottier interieur dispose des différentes configurations suivantes. Vous pouvez ainsi les modifier en fonction de la vie environmentnement personnel.

Volume de la sonnerie

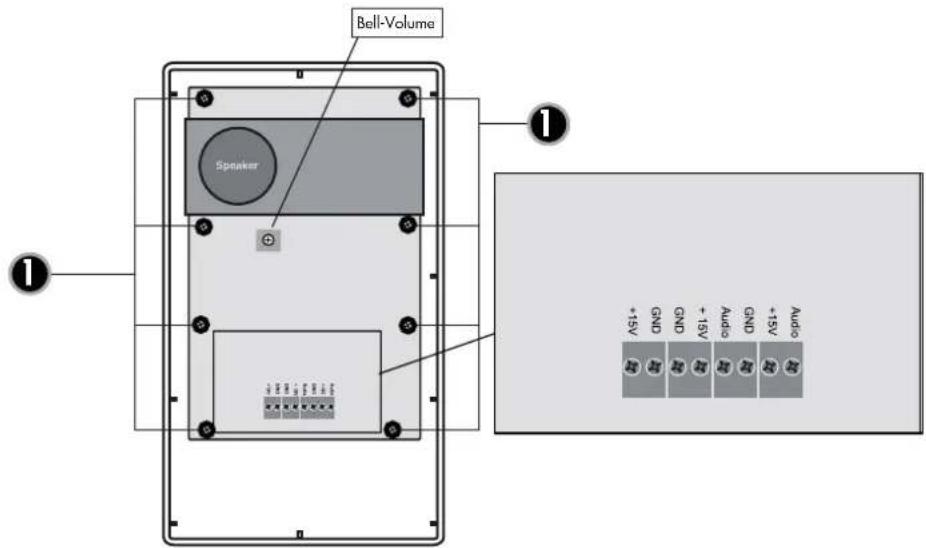

Le potentiametre (illustration C, Bell Volume') permet de regler le volume de la sonnerie du boitier interieur. Pour augmenter le volume au maximum, il faut tourner le potentiametre doucement dans le sens des aiguilles d'une montre jusqu'à atteindre le niveau maximum. Pour baiser le volume, il faut tourner le potentiametre dans le sens inverse des aiguilles d'une montre.

Desactivation de la sonnerie (la nuit par exemple)

La sonnerie peut être désactivée afin que vous ne soyez pas dérangé durant la nuit par exemple. Pour ce faire, exercez une simple pression sur la touche mode silencieux du boitier interieur. La led située sous la touche mode silencieux devient rouge afin de vous indiquer que vous avez désactivé la sonnerie. Une simple pression de la touche mode silencieux permet de réactiver la sonnerie. La led rouge s'éteint alors et la sonnerie est reactivée.

Le voyageant lumineux (cadre lumineux situé autour de la touche de conversation et du bouton d'ouverture de la porte) reste allumé même lorsque la sonnerie est désactivée et il continue d'indiquer une sonnerie. De plus, la led est rouge quand le mode silencieux a été activé.

i REMARQUE: Si un module VTX-BELL est utilisé, celui-ci peut également être mis en mode silencieux en suivant la même démarche. Àsi, le récepteur raccordé n'émet aucune sonnerie non plus.

IMPORTANT: Pour les configurations suivantes, le boitier interieur doit être allumé (en appuyant sur la touche de conversation par exemple). Il est impossible de régler le volume du microphone et la sonnerie si le boitier interieur est étant.

Volume du microphone

Le volume du microphone peut etre regle progressivement a I'aide des deux touches laterales (B. 12 et 13). La touche 12 permit d'augmenter le volume du microphone et la touche 13 de le diminuert.

Sélection de la sonnerie

Il suffit d'appuyer sur la touche (B. 11) pour entendre la sonnerie suivante. La dernière sonnerie entendue est automatiquement sauvégardée comme sonnerie sélectionnée.

UTILISATION (comme interphone)

1. Appuyez sur le bouton de la sonnette.
2. La sonnerie enregistrée retentit au(x) boilier(s) intérieur(s) en question.
3. Acceptez la conversation à partir du boitier interieur en exerçant une pression rapide sur la touche de conversation (symbolise par une).
4. Si un système d'ouverture de la porte est raccordé à l'interphone, vous pouze ouvir la porte sur simple pression du bouton d'ouverture de la porte (symbolisé par une) de bouton de la sonnette est vertpendant que la durée d'ouverture de la porte.
5. Le dispositif est remis en veille sur simple pression de la touche de conversation (symbolisée par une)

i Remarque: Si une touche d'etage est raccorded, la sonnerie qui retentit lorsqu'on appuie sur cette touche ne peut pas etre modifiee. Cette sonnerie est preprogrammee et elle ne fait pas partie des sonneries « ordinaires », ce qui permet de moins la differencier.

Utilisation ( comme interphone de communication interne)

Tous les boitiers interieurs qui sont raccordés au même bouton de sonnette peuvent également être utilisés comme interphone interieur.

1. Appuyez sur la touche de communication interne 7) du boitier interieur a partir duquel vous souhaitez joindre un autre boitier interieur. Tous les boitiers interieurs raccordes seront alors sans qu'aucune image n'apparaisse.
2. Pour accepter la conversation à partir d'un des autres boitiers intérieurs raccordés, il suffit d'exercer une simple pression sur la touche de conversation (B.6) de l'appareil.
3. Pour terminer la conversation, exercez une pression rapide sur la touche de conversation d'un des deux boîtiers interieurs.

i Remarque: Il est impossible de programmer des sonneries différentes pour les appel internes et externes.

\section*{Caracteristiques techniques}

Boitier extérieur

Alimentation : 15 V CC

Fonctionnement vide: < 0.5W

Alimentation du système

d'ouverture de la porte: 12 V CC, 0.9 A max.

Eclaiage de bouton de sonnette: commande par capteur CDS

Boitier interieur (3,5^ )

Alimentation:15VCC

Fonctionnement à vide: <0,5 W

CONSIGNES

L'influence de forts chants statiques, électriques ou haute fréquence (décharges, téléphones mobiles, installations radio, portables, micro-ondes) peut entrainer des dysfonctionnements des apparciels (de l'apparil).

Nettoyage et entretien

Débrancher du secteur les appareils alimentés sur secteur avant le nettoyage (retirer la fiche). La surface du boitier peut être nettoyée à l'aide d'un chiffon humidifié avec une lotion savonneuse. Ne pas utiliser de produits abrasifs ou chimiques. Ne retirer la poussière accumulée sur les lattes des grilles d'airation qu'avant un pinceau ou aspirer avec un aspirateur. Ne pas tener l'embout aspirant juste sur l'appareil.

CONSIGNES DE SECURITE

En cas de détérioration de bottiers, de prises, de cables ou d'isolation, grêter immédiatement les apparaëls et débrancher les câbles. DANGER

DE MORT PAR ELECTROCUTION. (Débrancher la fiche de la prise d'alimentation secteur!) Faire immédiement réparer les déterminations par un technicien qualifié!

Ne démonTEX jamais le produit! Ceci pourrait provoquer un chic électricité mortel!

Ne pas tenter de réparer vous-même les déteriorations!

Pour des raisons de sécurité et d'homologation, toute transformation ou modification arbitraire du produit est interdite.

Le montage du produit correspond à la classe de sécurité

1. L'alimentation en courant ne doit s'effectuer que par une prise (230V /50Hz) raccordée au réseau d'alimentation public. Les appareils alimentés par le secteur ne doivent pas été loïssés à la portée des enfants. Une prudence toute particulière s'impose donc lors de l'utilisation.

Ne laissez pas trainer le matériel d'emballage. Les feuilles ou poches plastiques, les éléments polystyrene, etc. peuvent se transformer en jouets dangereux pour les enfants.

L'usage de module interieur doit s'effectuer dans des milieux secs uniquement (evitez tout usage dans espaces humides comme la salle de bain par exemple). Evitez tout contact du dispositif avec l'humiidé ou avec l'eau. Ceci pourrait provoquer un choc électrique mortel!

Dans les installations industrielles, il convient d'observer les consignes de prévention d'accidents relatives aux installations et moyens

d'exploitation, édiciées par les syndicats professionnels. En cas de doute concernant le raccordement, le fonctionnement ou la sécurité de l'appareil, veillez contacter un spécialiste.

Ce produit doit être manipulé avec précaution. Les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommage

GARANTIE LIMITEE DE 2 ANS

Le détector de gaz anesthésiant est garanti des deux ans à compter de la date d'achat contre tous défauts de matérielaux et de fabrication. Cette garantie ne s'applique que si l'apparil est utilisé dans des conditions normales et entretenu régulierement. Les obligations de cette garantie se limitent à la réparation ou au changement des pieces du détector de gaz anesthésiant et uniquement à condition qu'aucune modification ou essai de réparation non qualifiés n'aient eu lieu. Cette garantie ne déroge en aucun point à vos droits en qualité de client.

Tout dommage resultant d'un non-respect des générées instructions a pour effet d'annuler la garantie! Nous déclinons toute responsabilité pour les dommages consécutifs!

De même, le constructeur n'assume aucune responsabilité en cas de dommage matériels ou corporels résultats d'une'utilisation de l'apparil non conforme aux specifications ou d'un non-respect des générées instructions. De tels cas ont pour effet d'annuler la garantie!

Liminé de responsabilité : le fabricant ne peut être tenu responsable de la perte ou de l'endommagement de chaque façon que ce soit, y compris des dommages consécutifs ou parallètes, directement ou indirectement provoqués par le dysfonctionnement de ce produit en cas d'alarme.

F

Cette notice est une publication de la société m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn/Allemagne.

Cette notice est conforme à la rigementsation en vigueur lors de l'impression. Sous réserve de modifications techniques et déquipement.

A
Abb.A DIAGRAM A ILLUSTRATION A AFBEELING A
AUSSENSTATION • OUTDOOR STATION • BOITIER EXTERIEUR • BUITENSTATION

VISTUS AD-4010

B

Abb. B

DIAGRAM B

ILLUSTRATION B

AFBEELING B

INNNENSTATION · INDOOR STATION · BOITIER INTERIEUR · BINNENSTATION

INNNENSTATION · INDOOR STATION · BOITIER INTERIEUR · BINNENSTATION

C

Abb.C

DIAGRAM C

ILLUSTRATION C

AFBEELDING C

VTX-Bell

INLEIDING
