| Type de produit | Interphone vidéo (boîtier intérieur) |
| Marque | ME |
| Modèle | VD603 |
| Écran | 3,5 pouces, résolution 320 x 240 px |
| Alimentation | 15 V CC, consommation à vide < 0,5 W |
| Fonctions principales | Communication audio/vidéo avec visiteur, ouverture de porte, communication interne entre boîtiers intérieurs, mode silencieux, réglages d'image (luminosité, contraste, saturation) |
| Raccordements | Bornes pour Audio, Vidéo, GND, +15V ; entrée pour caméra externe ; sortie pour ouvre-porte (12V CC max 0,9A) ; connecteur pour module radio VTX-BELL |
| Nombre max de boîtiers intérieurs | Jusqu'à 4 par habitation (raccordement en série ou en étoile) |
| Matériel fourni | Boîtier intérieur avec écran 3,5", kit d'installation (vis, chevilles, etc.) |
| Compatibilité | Fonctionne avec un boîtier extérieur ME compatible (non inclus) |
| Entretien et nettoyage | Nettoyer le boîtier avec un chiffon légèrement humide ; ne pas utiliser de produits corrosifs ; débrancher avant nettoyage |
| Sécurité | Débrancher en cas de détérioration ; ne pas démonter ; éviter l'humidité ; tenir hors de portée des enfants |
| Certifications | Conforme aux normes de sécurité ; classe de sécurité II |
| Garantie | 2 ans contre défauts de matériel et de fabrication |
| Dimensions | Non spécifiées |
| Poids | Non spécifié |
FOIRE AUX QUESTIONS - VD603 ME

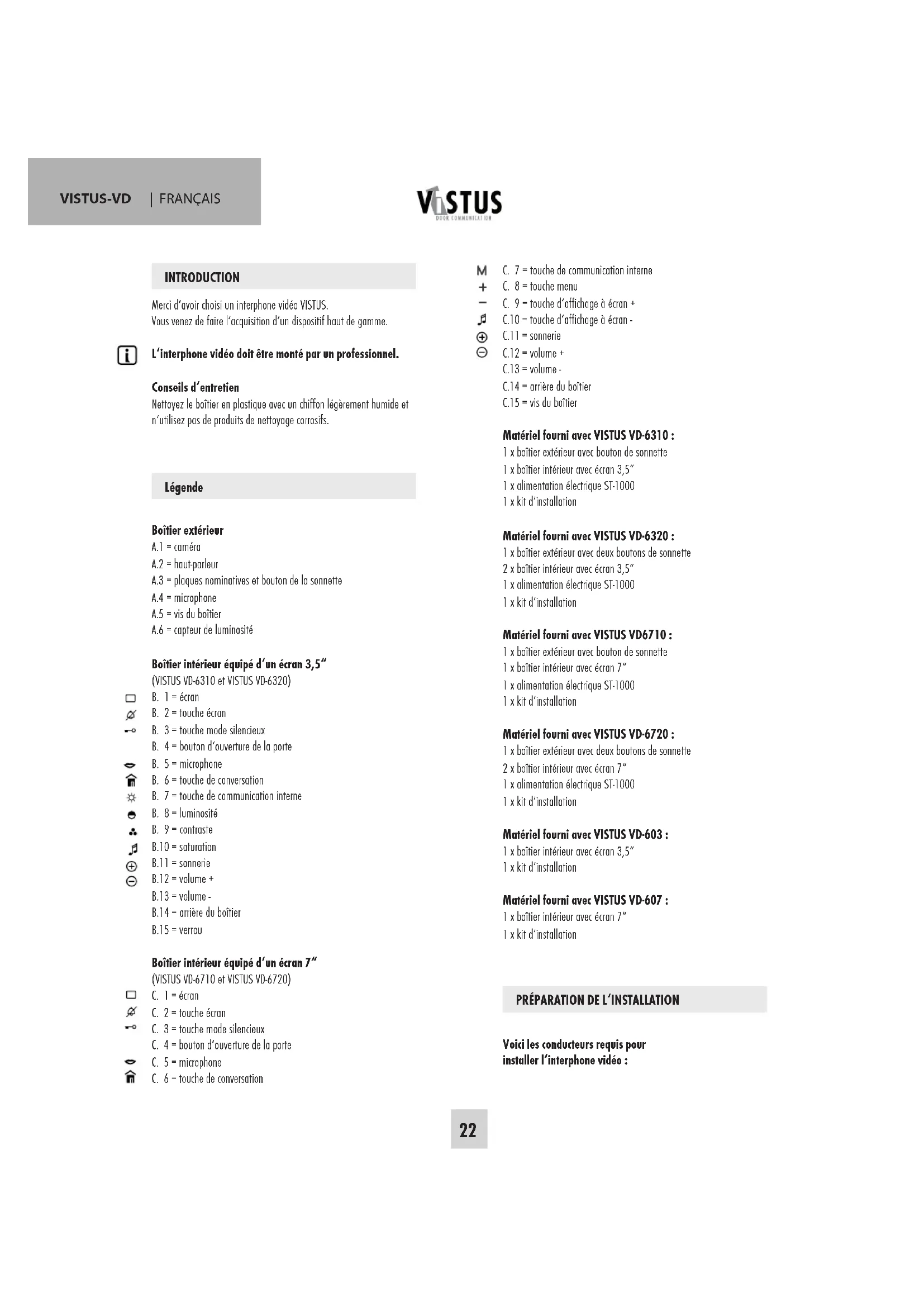

Comment installer l'interphone VD603 ?

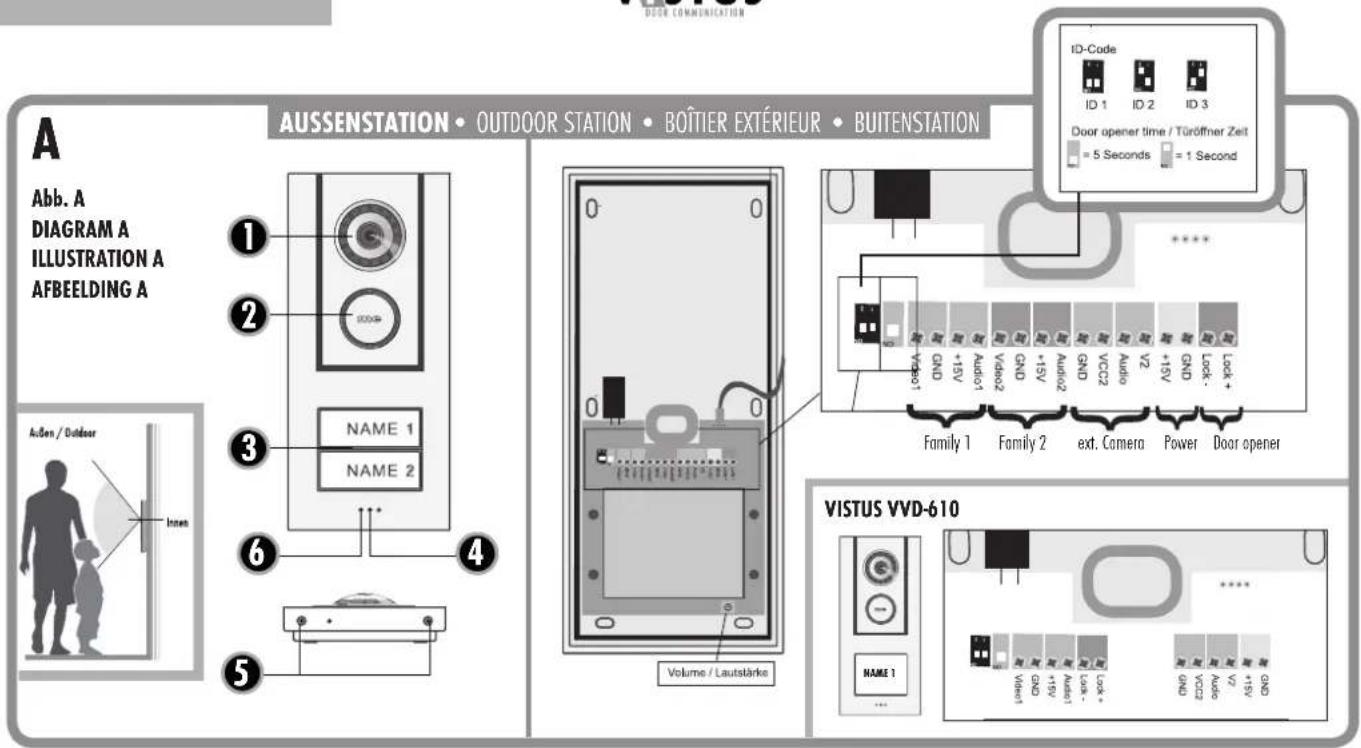

L'installation nécessite un boîtier extérieur compatible (non inclus). Raccordez les conducteurs entre le boîtier extérieur et intérieur selon le plan de câblage fourni. Montez le boîtier intérieur à la hauteur souhaitée sur une paroi creuse. Pour plus de détails, consultez la notice d'installation.
Comment régler la sonnerie ?

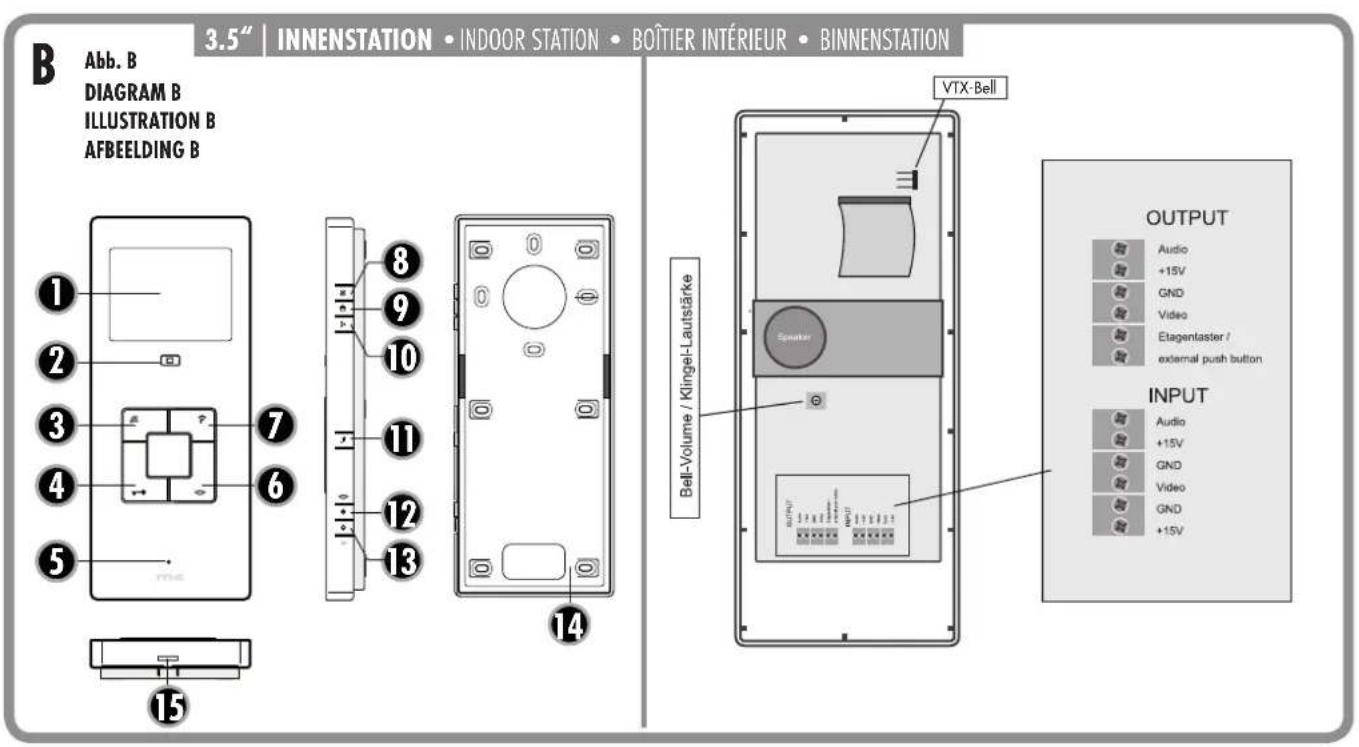

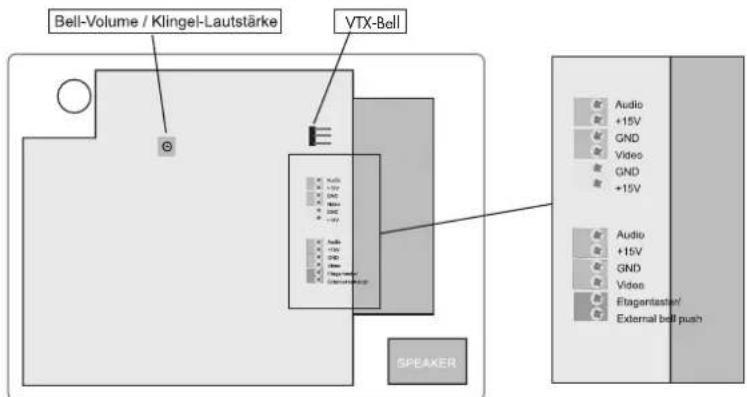

Utilisez le potentiomètre 'Bell Volume' situé sur le côté du boîtier intérieur pour régler le volume. Pour changer la mélodie, appuyez sur la touche sonnerie (B/C.11) jusqu'à entendre celle désirée ; la dernière mélodie entendue est sauvegardée.
Comment activer le mode silencieux ?
Appuyez brièvement sur la touche mode silencieux (B.3 / C.3). La LED sous la touche devient rouge, indiquant que la sonnerie est désactivée. Appuyez à nouveau pour réactiver la sonnerie. Le voyant lumineux reste allumé pour signaler un appel visuel.
Que faire si l'écran reste noir lors d'un appel ?
Vérifiez que l'écran est allumé (appuyez sur la touche écran). Assurez-vous que le boîtier extérieur est correctement alimenté et que les connexions vidéo sont bien établies. Si le problème persiste, testez avec un autre boîtier extérieur.
Puis-je raccorder une caméra externe ?
Oui, vous pouvez raccorder une caméra externe aux bornes V2 (vidéo) et GND (terre). L'alimentation 12V CC est disponible sur les bornes WC2 (+) et GND (-). La caméra externe est automatiquement reconnue avec le code ID 4.
Comment régler la luminosité, le contraste et la saturation ?
Pour l'écran 3,5 pouces : utilisez les touches B.8 (luminosité), B.9 (contraste) et B.10 (saturation). Appuyez par à-coups pour augmenter la valeur ; après le maximum, un appui supplémentaire revient au minimum. L'écran doit être allumé.
Comment ouvrir la porte depuis l'intérieur ?
Lors d'un appel, appuyez sur le bouton d'ouverture de porte (B.4 / C.4). La durée d'ouverture est réglable sur le boîtier extérieur (1 ou 5 secondes via commutateur DIP). Le voyant vert s'allume pendant l'ouverture.
Puis-je utiliser plusieurs boîtiers intérieurs ?
Oui, jusqu'à 4 boîtiers intérieurs peuvent être raccordés par habitation, en série ou en étoile. Chaque boîtier doit être câblé aux bornes correspondantes du boîtier extérieur.
Comment désactiver la sonnerie la nuit sans perdre les appels visuels ?
Utilisez le mode silencieux (touche B.3). La sonnerie est muette mais le voyant lumineux clignote lors d'un appel, vous permettant de voir le visiteur sans être dérangé.
Que faire en cas de dysfonctionnement lié aux interférences ?
Les champs électriques ou haute fréquence (téléphones mobiles, micro-ondes) peuvent perturber l'appareil. Éloignez ces sources. Si le problème persiste, vérifiez le câblage et contactez un technicien qualifié.
