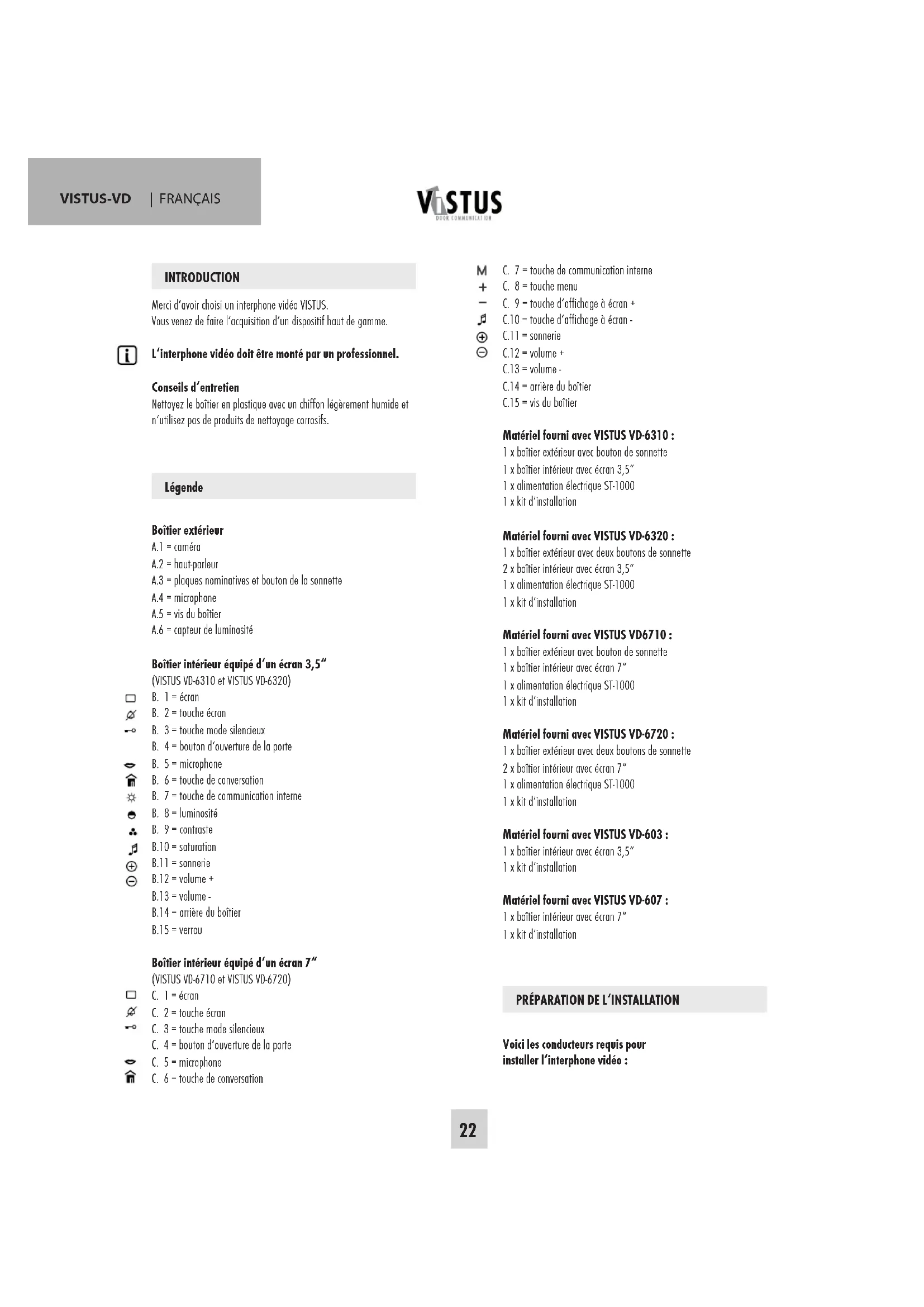

MODE D'EMPLOI VD6320 ME
Merci d'avoir choisi un interphone vidéo VISTUS.
Vous venez de faire l'acquisition d'un dispositif haut de gamme.
Conseils d'entretien
Nettoyez le boîtier en plastique avec un chiffon légèrement humide et n'utilisez pas de produits de nettoyage corrosifs.

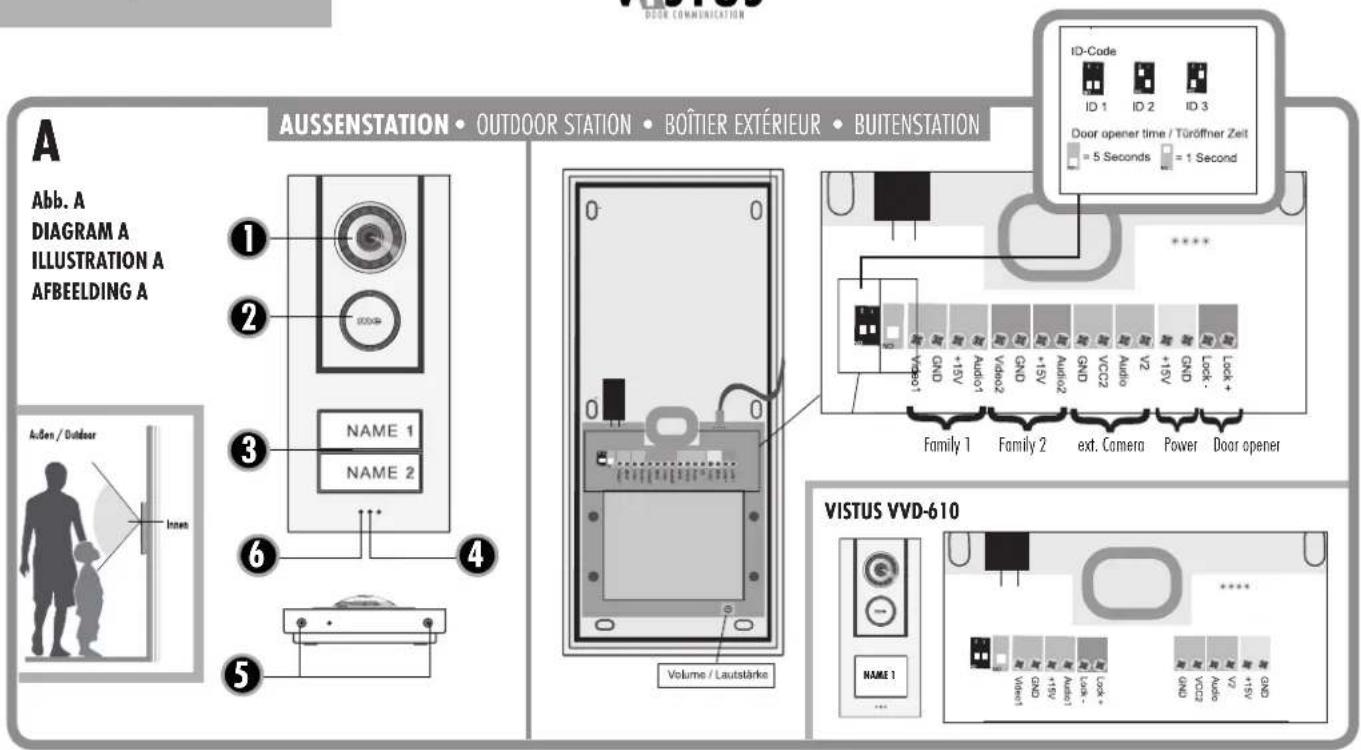

Boîtier extérieur
A.1 = caméron
A.2 = haut-parleur
A.3 = plaques nominatives et bouton de la sonnette
A.4 = microphone
A.5 = vis du boîtier
A.6 = capteur de luminosité

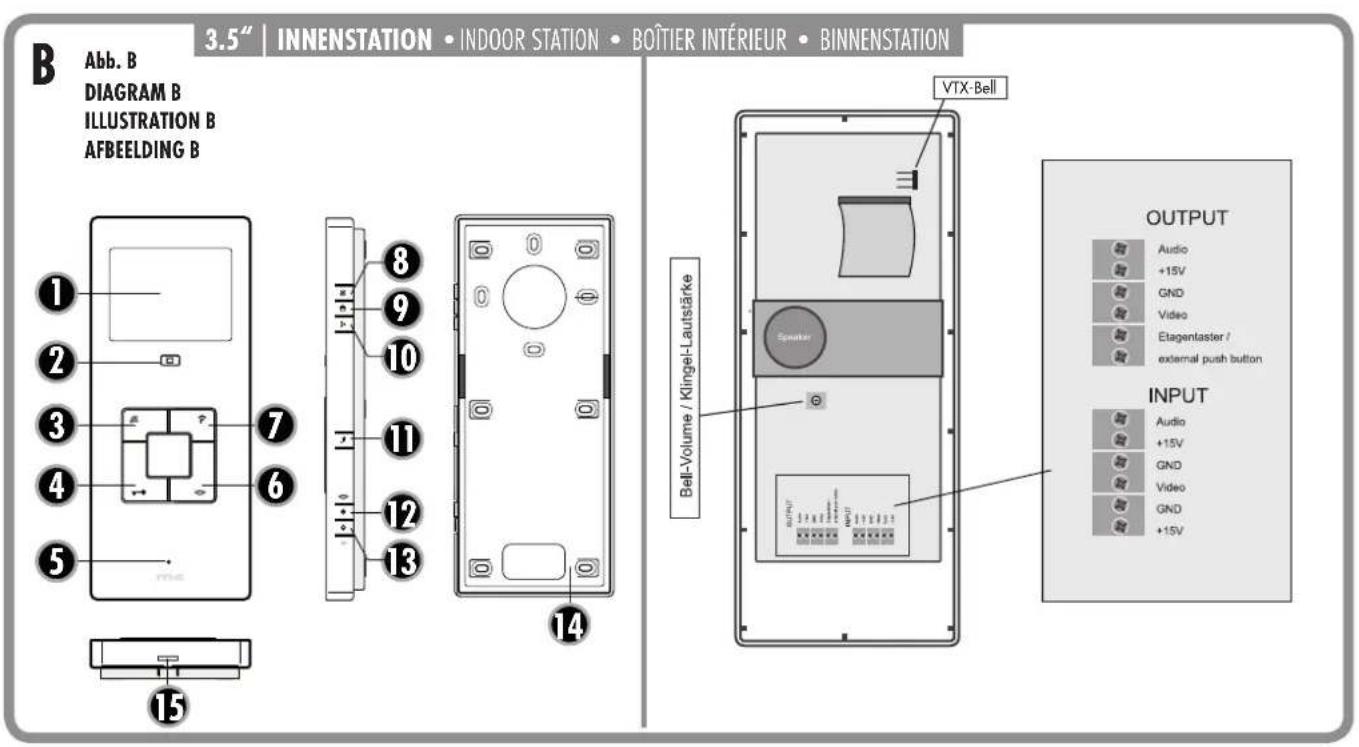

Boîtier interieur équipée d'un écran 3,5 (VISTUS VD-6310 et VISTUS VD-6320)
B. $1 = \mathrm{écran}
B. 2 = touche écran
B. 3 = touche mode silencieux
B. 4 = bouton d'ouverture de la porte
B. 5 = microphone
B. 6 = touche de conversation
B. 7 = touche de communication interne
B. 8 = luminosité
B. 9 = contraste
8.10 = saturation
B.11 = sonnerie
8.12 = volume +
B.13 = volume

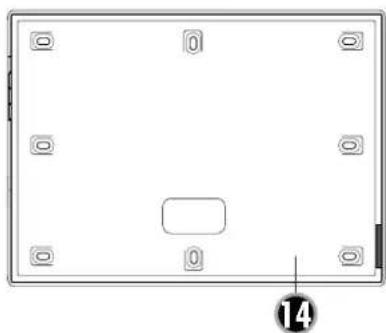

B.14 = amérique du boitié
B.15 = verrou
Boîtier interieur équipée d'un écran 7" (VISTUS VD-6710 et VISTUS VD-6720)
C. 1 = 12 c C. 2 = touche écran C. 3 = touche mode silencieux C. 4 = bouton d'ouverture de la porte C. 5 = microphone C. 6 = touche de conversation
M C. 7 = touche de communication interne + C. 8 = touche menu C. 9 = touche d'affichage à écran + C. 10 = touche d'affichage à écran C. 11 = sonnerie C. 12 = volume + C. 13 = volume - C. 14 = arrête du boîtier C. 15 = vis du boîtier
Matériel fourni avec VISTUS VD-6310:
1 x boîtier extérieur avec bouton de sonnette 1 x boîtier intérieur avec écran 3,5" 1 x alimentation électrique ST-1000 1 x kit d'installation
Matériel fourni avec VISTUS VD-6320:
1 x boîtier extérieur avec deux boutons de sonnette 2 x boîtier intérieur avec écran 3,5" 1 x alimentation électrolyte ST-1000 1 x kit d'installation
Matériel fourni avec VISTUS VD6710 :
1 x boîtier extérieur avec bouton de sonnette 1 x boîtier intérieur avec écran 7" 1 x alimentation électrique ST-1000 1 x kit d'installation
Matériel fourni avec VISTUS VD-6720:
1 x boîtier extérieur avec deux boutons de sonnette 2 x boîtier intérieur avec écran 7 1 x alimentation électrique ST-1000 1 x kit d'installation
Matériel fourni avec VISTUS VD-603 :
1 x boîtier intérieur avec écran 3,5" 1 x kit d'installation
Matériel fourni avec VISTUS VD-607 :
1 x boîtier intérieur avec écran 7" 1 x kit d'installation
Voitures conducteurs requis pour
installer l'interphone vidéo :
Version pour 1 bâtiment d'habitation : 4 conducteurs pour relier le boîtier extérieur au boîtier intérieur et 2 conducteurs pour relier le boîtier extérieur au système d'ouverture de la porte.
Version pour 2 bâtiments d'habitation : 4 conducteurs par bouton de sonnette pour relier le boîtier extérieur à chaque bâtiment d'habitation. 4 conducteurs pour la famille 1 et 4 conducteurs pour la famille 2, ainsi que 2 conducteurs pour le système d'ouverture de la porte.
- Un plan de câblage est fourni avec l'interphone vidéo.
- L'interphone VISTUS vous permet d'également associer des systèmes audio au matériel vidéo fourni.
Il est possible de raccorder jusqu'à quatre boîtiers intérieurs par habitation simultanément. Ce raccordement peut
- être réalisé en série (de boîtier intérieur à boîtier intérieur) ou
- en étoile (en parallèle) à partir d'un point central (boîte de jonction).
Le plan de cablage ci-joint se base sur un raccordement en étoile, celui-ci devant être préféré.
Les conducteurs doivent être posés de manière à sortir du mur et à mener directement derrière le boîtier extérieur ou intérieur concerné.
L'interphone a été conçu pour être monté sur une paroi creuse.
Lorsque vous ôtez le couvercle, veillez à ce que les plaques nominatives ne tombent pas et ne soient pas ainsi endommagées. Vérifiez que le câble du haut-parleur situé à l'avant du boîtier est bien fixé.
Laamera centrale doit être installée à une hauteur de 1,5 à 1,6 m environ (illustration A). Essayez laamera et vérifie que vous VOYZ bien vos invités avant de monter l'interphone. Si nécessaire, adaptez la hauteur et le lieu de montage à votre environnement.
- Enlevez les deux vis afin d'ouvrir le boitier extérieur. Le boitier est également muni de taquets et d'encoches qui maintiennent
- Alignez le gaborit de perçage du boitier extérieur sur l'emplacement choisi pour le montage en utilisant un niveau à bulle et fixez-le à l'aide de ruban adhésiF.
- Percez les trous de fixation avec une mèche de 6 mm en vous aidant du gabarit de perçage et mettez une cheville dans chaque trou.
- Vous pouvez ensuite enlever le gabarit de perçage.
- Passez les conducteurs dans le gros trou du boîtier extérieur et fixez ce dernier à l'aide de 4 vis.
- Raccordez les conducteurs conformément au plan de câblage.
Personnalisation des plaques nominatives
La plaque nominative est composée de deux parties transparentes en plastique assemblées à l'aide de 2 ou 4 vis.
- Enlevez toutes les vis de la plaque nominative et séparez les deux parties de la plaque. L'étiquette nominative se situe entre les deux parties en plastique.
- Écrivez votre nom sur l'étiquette à l'aide d'un feutre à encre indélébliable ou imprimez une étiquette* créée sur votre ordinateur.
- Une fois remplie, posez l'étiquette entre les deux parties en plastique et revissez-les.
dimensions de l'étiquette :
VISTUSVD-6X10:71mm×50mm
VISTUSVD-6X20:71mm × 25mm
- Remettez les plaques nominatives dans le couvercle avant de le remonter sur le boiler extérieur. Vous pouvez coller un morceau de ruban adhésif sur le côté extérieur des plaques nominatives afin d'éviter qu'elles ne tombent lors du montage.
Remarque: Enlevez le morceau de ruban adhésif du boîtier dès que l'installation est terminée afin de ne pas endommager le couvercle. 11. Vissez le couvercle avec les deux vis du boîtier. Veillez à ne pas visser les vis de travers. Cela pourrait endommager le filetage situé au fond du boîtier.
Montage du boitier intérieur (écrons 3,5" et 7")
Vous pouvez installer le boitier interieur à la hauteur de votre choix afin qu'il soit parfaitement adapté à l'environnement.
- rer du couvercle. Le 7" boitier interieur est en outre maintenu par 2 vis du boitier.
- lez à ce que le fond du boitier soit bien droit.
REMARQUE: Le fond du boitier intérieur équipéd'un écran 3,5^ peut également être fixé dans une boîte à encastrer pour paroi creuse. Vous trouverez des trous de fixation prévus à cet effet au niveau du trou créé pour faire passer le conducteur. Si ces trous ne suffisent pas à fixer le fond du boitier, percez des trous de fixation supplémentaires et utilisez-les pour visser le boitier intérieur.
- Percez les trous de fixation avec une mèche de 6 mm et mettez une cheville dans chaque trou.
- Passez les conducteurs dans le trou prévu à cet effet situé dans le fond du boîtier et fixez le fond du boîtier avec des vis.
- Raccordez les conducteurs conformément au plan de câblage et placez le couvercle du boîtier sur le fond du boîtier. Veillez à ce que les deux parties du boîtier soient parfaitement assemblées.
Raccordement
Consultez les illustrations pour une vue détaillée des raccordements à effectuer au niveau des bornes. Il est recommandé de réaliser le câblage conformément au plan de câblage.
Raccordez le conducteur posé aux bornes Audio, + 15 V, GND (terre), et Video du boîtier extérieur. Ces bornes doivent seulement être raccordées les unes aux autres à l'aide d'un raccordement 1:1 aux boîtiers intérieurs.
Remarque pour les versions pour 2 bâtiments d'habitation : Il y a une borne à 6 pôles par bâtiment d'habitation. Les bornes sont numérotées. La borne 1 correspond au bouton de la sonnette du bas et la borne 2 à celui de la sonnette du haut.
Raccordement d'un système d'ouverture de porte
Le système d'ouverture de la porte est directement raccordé au boîtier extérieur à l'aide de deux conducteurs (illustration A, Door opener'). Aucune alimentation électrique supplémentaire n'est requise pour faire fonctionner le système d'ouverture de la porte. Le système d'ouverture de la porte est conçu pour une tension continue de 12V et il ne nécessite pas plus de 1 A d'électricité. Les deux bornes sont dénommées « charge + » « charge - » au cas où le système d'ouverture de la porte doit être polarisé.
Note: Afin d'éviter toute ouverture de la porte par une manipulation de la boîtier extérieur, nous recommandons l'installation du module ouvre-porte de sécurité SDO-10, qui est disponible séparément.
Raccordement du bloc d'alimentation
Le bloc d'alimentation peut au besoin être relié au boîtier intérieur ou au boîtier extérieur. Pour ce faire, des bornes à vis séparées sont fournies. Cependant, il est également possible de raccorder directement le bloc d'alimentation au circuit d'acheminement des signaux, par exemple si tous les circuits d'acheminement des signaux ont été posés entre la boîte à fusibles et les boîtiers extérieur et intérieur. Le bloc d'alimentation doit être raccordé à la terre (GND) et à la borne + 15 V. Le bloc d'alimentation peut approvisionner 8 boîtiers en électricité.
Raccordement de la caméra externe
Il est possible de raccorder une caméra extérieure aux bornes à vis (illustration A, ext Cam'), par exemple pour surveiller une zone supplémentaire non visible de la caméra principale. Toutes les caméras devant être alimentées par une tension de 12 V CC et émettant un signal vidéo composite peuvent être raccordées à l'interphone. Le câble vidéo est raccordé à la borne (V2) et le câble de terre à la borne (GND). La tension de service destinée à la caméra est reprise des bornes « WC2 » (charge +) et « GND » (charge -). La caméra externe est automatiquement identifiée par le code ID 4 (voir chapitre sur les codes ID).
Aucun son ne peut être transmis si la caméra externe est en fonctionnement. Il n'est pas nécessaire d'utiliser le X-module de l'interphone VDV 500 XCam.
Raccordement d'une touche d'étage
Il est possible de raccorder une éventuelle touche d'étage (contact de fermeture ordinaire) aux bornes « touche d'étage » situées sur le boîtier interieur. Sinon, le capteur peut également être raccordé parallèlement aux conducteurs « Audio » et « GND ». Dans les versions pour 2 BÂTIMENTS d'habitation, il faut s'assurer d'utiliser le bon conducteur audio (Audio1 et GND pour la famille 1 et Audio2 et GND pour la famille 2).
Remarque: Si une touche d'étage est raccordée, la sonnerie qui retentit lorsqu'on appuie sur cette touche ne peut pas être modifiée. Cette sonnerie est préréprogrammée et elle ne fait pas partie des sonneries «ordinaires», ce qui permet de mieux la distinguer.
Raccordement du module d'extension radio vtx-bell
VXT-BELL permet de transférer l'appel à des récepteurs de la série BELL par ondes radio (BELL 200 RX, BELL 210 USB et BELL 220 RX pour le moment). Le module radio est branché sur le connecteur à 3 broches situé dans le boîtier interieur (illustrations B+C). Pour plus d'informations, reportez-vous au guide d'installation du module VXT-BELL.
Configuration du boitier exterieur
Le boitier extérieur dispose des configurations suivantes, vous permettant ainsi de l'adapter à votre environnement personnel.
Volume du ballon extérieur
Le potentiomètre (illustration A, Volume / Lautstärke) permet de régler le volume du ballon extérieur. Pour augmenter le volume au maximum, il faut tourner le potentiomètre doucement dans le sens des aiguilles d'une montre jusqu'à arriver au maximum, puis le tourner un peu en sens inverse. Pour baisser le volume, il faut tourner le potentiomètre dans le sens inverse des aiguilles d'une montre.
Codes ID
Si plusieurs boîtiers extérieurs sont raccordés parallèlement (par exemple au portail et à la maison), le code ID est défini à l'aide d'un commutateur DIP (illustration A, ID-CODE'). Ce commutateur permet d'activer les différents boîtiers extérieurs les uns après les autres à partir d'un boîtier intérieur et de surveiller dans la zone programmée de chaque boîtier extérieur en question. Il faut utiliser la touche « écran » située sur le boîtier intérieur pour activer ou désactiver les différents boîtiers.
ID1 = interrupteur 1 « on », interrupteur 2 « on »
ID2 = interrupteur 1 « on », interrupteur 2 « off »
ID3 = interrupteur 1 « off », interrupteur 2 « on »
Remarque: L'ID4 ne peut pas être utilisée pour le boîtier extérieur.
Il est dédié à la caméra externe. Si plusieurs boitiers extérieurs sont raccordés parallèlement, seul un boitier extérieur peut être connecté à la caméra externe.
Durée d'ouverture du système d'ouverture de la porte
Le commutateur DIP (illustration A, Door opener time') peut être réglé la durée d'ouverture du système d'ouverture de la porte. Il est possible de désirer une ouverture de 1 seconde ou de 5 secondes. L'ouverture de 5 secondes est prédéfinie à l'usine et elle fonctionne avec la plupart des systèmes d'ouverture de la porte courants.
L'interrupteur en position « off » correspond à une ouverture de 1 seconde.
L'interrupteur en position « on » correspond à une ouverture de 5 secondes.
Configuration du boitier intérieur
Le boîtier intérieur dispose des différentes configurations suivantes. Vous pouvez ainsi les modifier en fonction de l'autre environnement personnel.
Volume de la sonnerie (écrans 3,5" et 7")

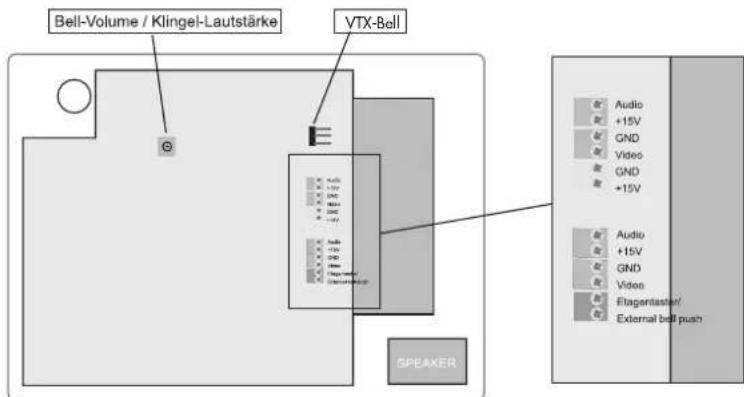

Le potentiomètre (illustration B et C, Bell Volume') permet de régler le volume de la sonnerie du boîtier intérieur. Pour augmenter le volume au maximum, il faut tourner le potentiomètre doucement dans le sens des aiguilles d'une montre jusqu'à atteindre le niveau maximum. Pour baisser le volume, il faut tourner le potentiomètre dans le sens inverse des aiguilles d'une montre.
Désactivation de la sonnerie (la nuit par exemple)
La sonnerie peut être désactivée afin que vous ne soyez pas dérangé durant la nuit par exemple. Pour ce faire, exercez une simple pression sur la touche mode silencieux du boîtier interieur. La led située sous la touche mode silencieux devient rouge afin de vous indiquer que vous avez désactivé la sonnerie. Une simple pression de la touche mode silencieux permet de réactiver la sonnerie. La led rouge s'éteint alors et la sonnerie est réactivée.
Le voyant lumineux (cadre lumineux situé autour de la touche de conversation et du bouton d'ouverture de la porte) reste allumé même lorsque la sonnerie est désactivée et il continue d'indiquer une sonnerie. De plus, la led est rouge quand le mode silencieux a été activé.
REMARQUE: Si un module VTX-BELL est utilisé, celui-ci peut également être mis en mode silencieux en suivant la même démarche. Ainsi, le récepteur raccordé n'émet aucune sonnerie non plus.
IMPORTANT: Pour les configurations suivantes, l'écran du boîtier intérieur doit être allumé (en appuyant sur la touche écran si nécessaire par exemple). Il est impossible de régler le volume du microphone, la luminosité, le contraste, la saturation des couleurs et la sonnerie si l'écran est éteint.
Volume du microphone (écrans 3,5" et 7")
Le volume du microphone peut être réglé progressivement à l'aide des deux touches latérales (B/C 12 et 13). La touche 12 permet d'augmenter le volume du microphone et la touche 13 de le diminuer.
La touche (B.8) permet de régler la luminosité de l'écran. Il suffit d'appuyer sur la touche par à-coups pour augmenter la luminosité. Quand le niveau de luminosité maximal est atteint, il est possible de passer au niveau le plus faible en appuyant sur la touche.
Contraste (écran 3,5")
La touche « (B.9) » permet de régler le contraste de l'écran. Il suffit d'appuyer sur la touche par des coups pour accentuer le contraste. Quand le niveau de contraste maximal est atteint, il est possible de passer au niveau le plus faible en appuyant sur la touche.
Saturation des couleurs (écran 3,5")
La touche « (B.10) » permet de régler la saturation de l'écran. Il suffit d'appuyer sur la touche par à-coups pour augmenter la saturation des couleurs. Quand le niveau de saturation maximal est atteint, il est possible de passer au niveau le plus faible en appuyant à nouveau sur la touche.
Luminosité (écran T'')
Appuyez une fois sur la touche (C.8) du boîtier intérieur afin que « Bright » s'affiche à l'écran. Vous pouvez ensuite augmenter la luminosité à l'aide de la touche (C.9) et la diminuer à l'aide de la touche (C.10).
Contraste (écran 7")
Appuyez deux fois sur la touche C.8) du boîtier intérieur afin que « Contrast » s'affiche à l'écran. Vous pouvez ensuite accroître le contraste à l'aide de la touche (C.9) et la diminuer à l'aide de la touche (C.10).
Saturation des couleurs (écran 7^)
Appuyez trois fois sur la touche (C.8) du boîtier intérieur afin que « Color » s'affiche à l'écran. Vous pouvez ensuite augmenter la saturation des couleurs à l'aide de la touche (C.9) et la diminuer à l'aide de la touche (C.10).
Sélection de la sonnerie (écrans 3,5" et 7")
Il suffit d'appuyer sur la touche B/C.11) pour entendre la sonnerie suivante. La dernière sonnerie entendue est automatiquement sauvegardée comme sonnerie sélectionnée.
Utilisation (comme interphone)
- Appuyez sur le bouton de la sonnette.
- La sonnerie enregistrée retentit au(x) boitier(s) intérieur(s) en question et l'écran affiche l'image du boitier extérieur.
- Acceptez la conversation à partir du boîtier intérieur en exerçant une pression rapide sur la touche de conversation (symbolisée par une).
- Si une caméra supplémentaire est raccordée au boîtier extérieur, vous pouvez basculer sur cette caméra sur simple pression de la touche « ÉCRAN » Pour rebasculer sur la caméra inférieure, il suffit d'exercer une autre pression rapide sur la touche « □.
- Si un système d'ouverture de la porte est raccordé à l'interphone, vous pouvez ouvrir la porte sur simple pression du bouton
d'ouverture de la porte (symbolisée par une première bouton de la sonnette est vert pendant que la durée d'ouverture de la porte.
- Le dispositif est remis en veille sur simple pression de la touche de conversation (symbolisée par une
Remarque : Si une touche d'étage est raccordée, la sonnerie qui retentit lorsqu'on appuie sur cette touche ne peut pas être modifiée. Cette sonnerie est préréglée et elle ne fait pas partie des sonneries «ordinaires», ce qui permet de moins la distinguer.
Utilisation (comme interphone de communication interne)
Tous les boitiers intérieurs qui sont raccordés au même bouton de sonnette peuvent également être utilisés comme interphone intérieur.
- Appuyez sur la touche de communication interne (B/C.7) du boîtier intérieur à partir duquel vous souhaitez joindre un autre boîtier intérieur. Tous les boîtiers intérieurs raccordés seront alors sans qu'aucune image n'apparaisse.
- Pour accepter la conversation à partir d'un des autres boitiers intérieurs raccordés, il suffit d'exercer une simple pression sur la touche de conversation (B/C.6) de l'appareil.
- Pour terminer la conversation, exercez une pression rapide sur la touche de conversation d'un des deux boîtiers intérieurs.
Remarque: Il est impossible de programmer des sonneries différentes pour les appels internes et externes.
Boîtier extérieur
Alimentation : 15 V CC
Fonctionnement à vide: < 0.5 W
Résolution de la caméra : 380 lignes vidéo
Angle de la caméra: à l'horizontal et à la verticale Alimentation du système
d'ouverture de la porte : ~ 12 V CC, 0.9 A max.
Éclairage de bouton de sonnette : commande par capteur CDS
Boîtier interieur (3,5'')
Fonctionnement à vide: < 0.5W
Résolution de l'écran: 320 x 240 px
Boîtier interieur (7'')
Alimentation : 15 V CC
Fonctionnement à vide: < 0.5 W
Résolution de l'écran: 480 × 270 px
Consignes
L'influence de forts champs statiques, électriques ou haute fréquence (décharges, téléphones mobiles, installations radio, portables, micro-ondes) peut entraîner des dysfonctionnements des appareils (de l'appareil).
Nettoyage et entretien
Débrancher du secteur les appareils alimentés sur secteur avant le nettoyage (retirer la fiche). La surface du boîtier peut être nettoyée à l'aide d'un chiffon humidifié avec une lotion savonnée. Ne pas utiliser de produits abrasifs ou chimiques. Ne retirez la poussière accumulée sur les lattes des grilles d'aération qu'avec un pinceau ou aspirez avec un aspirateur. Ne pas tenir l'embout aspirant juste sur l'appareil.
Consignes de sécurité
En cas de détérioration de boîtiers, de prises, de câbles ou d'isolation, arrêter immédiatement les appareils et débrancher les câbles.
DANGER DE MORT PAR ELECTROCUTION. (Débrancher la fiche de la prise d'alimentation secteur!) Faire immédiatement réparer les déteriorations par un technicien qualifié!
Ne démontez jamais le produit! Ceci pourrait provoquer un choc électrique mortel!
Ne pas tenter de réparer vous-même les déteriorations!
Pour des raisons de sécurité et d'homologation, toute transformation ou modification arbitraire du produit est interdite.
Le montage du produit correspond à la classe de sécurité.
- L'alimentation en courant ne doit s'effectuer que par une prise (230V / 50Hz) raccordée au réseau d'alimentation public. Les appareils alimentés par le secteur ne doivent pas être laissés à la portée des enfants. Une prudence toute particulière s'impose donc lors de l'utilisation.
Ne laissez pas traîner le matériel d'emballage. Les feuilles ou poches plastiques, les éléments polystyrène, etc. peuvent se transformer en jouets dangereux pour les enfants.
L'usage du module intérieur doit s'effectuer dans des milieux secs uniquement (évitez tout usage dans espaces humides comme la salle de bain par exemple). Évitez tout contact du dispositif avec l'humidité ou avec l'eau. Ceci pourrait provoquer un choc électrique mortel!
Dans les installations industrielles, il convient d'observer les consignes de prévention d'accidents relatives aux installations et moyens d'exploitation, édictées par les syndicats professionnels. En cas de doute concernant le raccordement, le fonctionnement ou la sécurité de l'appareil, veillez contacter un spécialiste.
Ce produit doit être manipulé avec précaution. Les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommager.
Garantie limitee de 2 ans
Le détecteur de gaz anesthésiant est garanti deux ans à compter de la date d'achat contre tous défauts de matériel et de fabrication. Cette garantie ne s'applique que si l'appareil est utilisé dans des conditions normales et entretenu régulièrement. Les obligations de cette garantie se limitent à la réparation ou au changement des pièces du détecteur de gaz anesthésiant et uniquement à condition qu'aucune modification ou essai de réparation non qualifiés n'aient eu lieu. Cette garantie ne déroge en aucun point à vos droits en qualité de client.
Tout dommage résultant d'un non-respect des présentes instructions a pour effet d'annuler la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !
De même, le constructeur n'assume aucune responsabilité en cas de dommages matériels ou corporels résultant d'une utilisation de l'appareil non conforme aux spécifications ou d'un non-respect des instructions générales. De tels cas ont pour effet d'annuler la garantie!
Limité de responsabilité : le fabricant ne peut être tenu responsable de la perte ou de l'endommagement de quelque façon que ce soit, y compris des dommages consécutifs ou parallèles, directement ou indirectement provoqués par le dysfonctionnement de ce produit en cas d'alarme.
Cette notice est une publication de la société m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn/Allemagne.
Cette notice est conforme à la règlementation en vigueur lors de l'impression. Sous réserve de modifications techniques et d'équipement.
