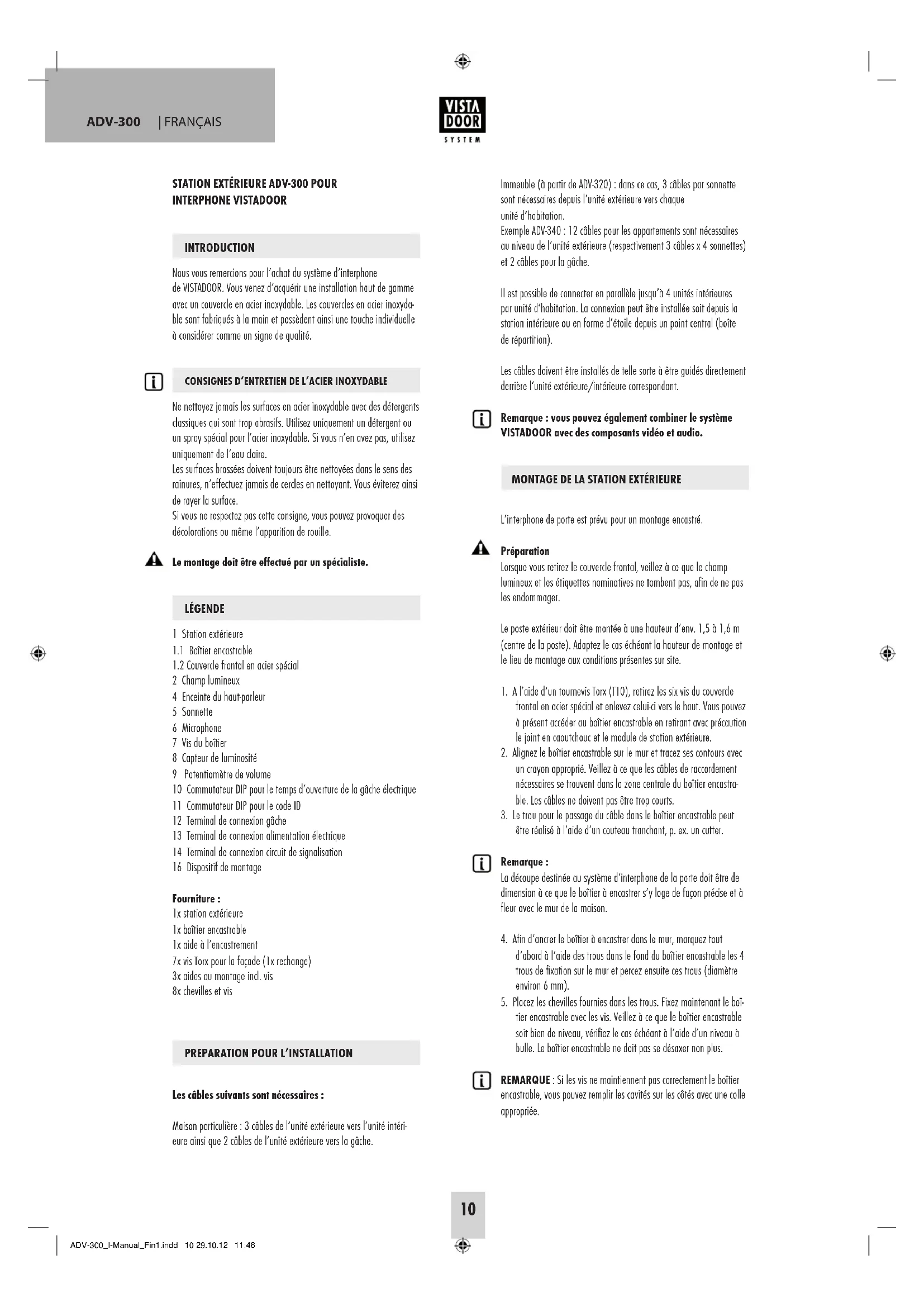

MODE D'EMPLOI ADV300 ME

Nous vous remercions pour l'achat du système d'interphone de VISTADOOR. Vous venez d'acquérit une installation haut de gamme avec un couvercle en acier inoxydable. Les couvercles en acier inoxydable sont fabriqués à la main et possèdent ainsi une touche individuelle à considérer comme un signe de qualité.

CONSIGNES D'ENTRETIEN DE L'ACIER INOXYDABLE

Ne nettoyez jamais les surfaces en acier inoxydable avec des détergents classiques qui sont trop abrasifs. Utilisez uniquement un détergent ou un spray spécial pour l'acier inoxydable. Si vous n'en avez pas, utilisez uniquement de l'eau claire.

Les surfaces brossées doivent toujours être nettoyées dans le sens des rainures, n'effectuez jamais de cercles en nettoyant. Vous éviterez ainsi de rayer la surface.

Si vous ne respectez pas cette consigne, vous pouvez provoquer des décolorations ou même l'apparition de rouille.

Le montage doit être effectué par un spécialiste.

LÉGENDE

1 Station extérieure

1.1 Boîtier encastrable

1.2 Couvercle frontal en acier spécial

2 Champ lumineux

4 Enceinte du haut-parleur

5 Sonnette

6 Microphone

7 Vis du boîtier

8 Capteur de luminosité

9 Potentiomètre de volume

10 Commutateur DIP pour le temps d'ouverture de la gâche électrique

11 Commutateur DIP pour le code ID

12 Terminal de connexion gâche

13 Terminal de connexion alimentation électrique

14 Terminal de connexion circuit de signalisation

16 Dispositif de montage

Fourniture :

1x station extérieure

1x boîtier encastrable

1x aide à l'encastrement

7x vis Torx pour la façade (1x rechange)

3x aides au montage incl. vis

8x chevilles et vis

PREPARATION POUR L'INSTALLATION

Les câbles suivants sont nécessaires :

Maison particulière : 3 câbles de l'unité extérieure vers l'unité intérieure ainsi que 2 câbles de l'unité extérieure vers la gâche.

Immeuble (à partir de ADV-320) : dans ce cas, 3 câbles par sonnette sont nécessaires depuis l'unité extérieure vers chaque unité d'habitation.

Exemple ADV-340 : 12 câbles pour les appartements sont nécessaires au niveau de l'unité extérieure (respectivement 3 câbles x 4 sonnettes) et 2 câbles pour la gâche.

Il est possible de connecter en parallèle jusqu'à 4 unités intérieures par unité d'habitation. La connexion peut être installée soit depuis la station intérieure ou en forme d'étoile depuis un point central (boîte de répartition).

Les câbles doivent être installés de telle sorte à être guidés directement derrière l'unité extérieure/intérieure correspondant.

Remarque : vous pouvez également combiner le système VISTADOOR avec des composants vidéo et audio.

MONTAGE DE LA STATION EXTÉRIEURE

L'interphone de porte est prévu pour un montage encastré.

Préparation

Lorsque vous retirez le couvercle frontal, veillez à ce que le champ lumineux et les étiquettes nominatives ne tombent pas, afin de ne pas les endommager.

Le poste extérieur doit être montée à une hauteur d'env. 1,5 à 1,6 m (centre de la poste). Adaptez le cas échéant la hauteur de montage et le lieu de montage aux conditions présentes sur site.

1. A l'aide d'un tournevis Torx (T10), retirez les six vis du couvercle frontal en acier spécial et enlevez celui-ci vers le haut. Vous pouvez à présent accéder au boîtier encastrable en retirant avec précaution le joint en caoutchouc et le module de station extérieure.

2. Alignez le boîtier encastrable sur le mur et tracez ses contours avec un crayon approprié. Veillez à ce que les câbles de raccordement nécessaires se trouvent dans la zone centrale du boîtier encastrable. Les câbles ne doivent pas être trop courts.

3. Le trou pour le passage du câble dans le boîtier encastrable peut être réalisé à l'aide d'un couteau tranchant, p. ex. un cutter.

Remarque :

La découpe destinée au système d'interphone de la porte doit être de dimension à ce que le boîtier à encastrer s'y loge de façon précise et à fleur avec le mur de la maison.

1. Afin d'ancrer le boîtier à encastrer dans le mur, marquez tout d'abord à l'aide des trous dans le fond du boîtier encastrable les 4 trous de fixation sur le mur et percez ensuite ces trous (diamètre environ 6 mm).

2. Placez les chevilles fournies dans les trous. Fixez maintenant le boîtier encastrable avec les vis. Veillez à ce que le boîtier encastrable soit bien de niveau, vérifiez le cas échéant à l'aide d'un niveau à bulle. Le boîtier encastrable ne doit pas se désaxer non plus.

REMARQUE : Si les vis ne maintiennent pas correctement le boîtier encastrable, vous pouvez remplir les cavités sur les côtés avec une colle appropriée.

1. Lors de l'application du crépi, positionnez l'aide à l'encastrement sur le boîtier encastrable. Celle-ci empêche que le boîtier encastrable ne se remplisse de crépi/enduit et prévient un nettoyage fastidieux. Veillez à l'application du crépi de ne pas abturer les filetages avec du crépi/enduit.
2. Placez le module de station extérieure dans le boîtier encastrable. Pour empêcher toute chute du module de station extérieure, vous pouvez utiliser le dispositif de montage (16) fourni. Celui-ci est simplement vissé avec l'une des vis Torx sur le boîtier encastrable et maintient le module de station extérieure en position.
3. Retirez le cache des bornes à vis du module de station extérieure et introduisez les câbles par les orifices prévus à cet effet.
4. Branchez ensuite les câbles à l'interphone de porte. (Voir Point BRANCHEMENT)

NAME

Adaptation de l'étiquette nominative et du champ lumineux L'étiquette nominative se compose de deux éléments en plastique transparent assemblés par 2 respectivement 4 petites vis.

1. Retirez les deux vis de la plaque nominative et ouvrez-la. Le film destiné à porter le nom se trouve entre les deux éléments en plastique.
2. Inscrivez le nom avec un feutre indélébile ou imprimez une étiquette nominative* avec votre PC et imprimante.
3. Placez l'étiquette nominative entre les deux éléments en plastique et revissez-les.

i

* Format de la étiquette nominative : ADV 310, ADV 320 en ADV 330: 71 mm x 34 mm ADV 340 en ADV 360: 71 mm x 15 mm

Le champ lumineux se compose également de deux éléments en plastique, dont l'un est fixé sur le module de station extérieure et l'autre est simplement emboîté et peut être retiré vers l'avent. Inscrivez le nom avec un feutre indélébile ou imprimez une étiquette nominative de dimensions 72 x 62 mm avec votre PC et imprimante.

1. Pour replacer le couvercle frontal sur la station extérieure, placez le champ lumineux avec l'inscription au bon endroit.
2. Placez les étiquettes de nom dans la station extérieure et fixez-les à l'aide des bandes adhésives fournies pour éviter qu'elles ne tombent. Vous pouvez fixer les étiquettes de nom alternativement avec des bandes adhésives transparentes.
3. Retirez l'aide au montage et tenez la station extérieure à la main pour ne pas qu'elle tombe. Une deuxième personne peut apporter son aide.
4. Positionnez la façade sur la station extérieure.
5. Vissez la façade avec les 6 vis Torx prévues à cet effet. Veillez à ce que les vis rentrent bien droit et à ne pas les foiter. Le couple de serrage maximum est de 1,2 Nm. Cette valeur ne doit pas être dépassée car les filetages du boîtier encastrable risquent de s'endommager ou de s'arracher.

i

Remarque : De la mousse autocollante est fournie pour étancher le couvercle frontal. Cette mousse est collée au dos du couvercle frontal, le long des bords de celui-ci.

BRANCHEMENT

Branchez le câble posé au système audio +15V, et GND (fig. 2.1, n° 14) de la station extérieure et connectez-le à la (les) station(s)

i

intérieure(s). Ces systèmes sont également disponibles sur les stations intérieures et doivent uniquement être branchés 1 :1.

Remarque sur les versions pour immeuble : Il y a une borne de raccordement à 4 pôles par unité d'habitation. Les bornes de raccordement sont numérotées. La borne de raccordement 1 est prévue pour la sonnette du bas, la borne 2 pour la sonnette suivante etc. raccordement d'une gâche.

La gâche est branchée directement par deux câbles sur la station extérieure (fig. 2.2, n° 12). Aucun système d'alimentation supplémentaire n'est nécessaire pour commander la gâche. La gâche doit être équipée pour une tension continue de 12 Volt et ne doit pas consommer plus d'1 A de courant. Les deux bornes de raccordement comprennent l'inscription « lock + » et « lock - » pour le cas où la gâche doit être polarisée correctement.

Raccordement à l'alimentation électrique

L'alimentation électrique peut être branchée au choix sur la station intérieure ou la station extérieure. Une borne à vis séparée est prévue à cet effet (fig. 2.2, n° 13). Il est également possible de connecter l'alimentation directement au circuit de signalisation, par ex. lorsque tous les circuits de signalisation de la boîte à fusibles des unités extérieure et intérieure sont occupés. Le bloc d'alimentation doit être branché avec la masse (GND) et +15 V (fig. 2.1, n° 14).

i

Un bloc d'alimentation permet d'approvisionner jusqu'à 8 unités. Utilisez un second bloc d'alimentation pour plus de huit unités, par ex. lorsque 2 stations extérieures et 2 stations intérieures doivent être installées.

Le second bloc d'alimentation peut être simplement installé en parallèle par rapport au premier.

Le second bloc d'alimentation doit être branché directement avec un câble court sur la station intérieure ou extérieure la plus proche afin de pouvoir compenser une éventuelle baisse de tension au niveau du câble de connexion.

REGLAGES POSSIBLES

Vous disposez des possibilités suivantes sur la station extérieure pour adapter l'installation à vos besoins personnels :

Volume de la station extérieure

Le potentiomètre (fig. 2.3, n° 9) vous permet de régler le son de la station extérieure. Pour un volume maximal, tournez délicatement le potentiomètre dans le sens des aiguilles d'une montre jusqu'à la butée puis un peu en arrière. Vous pouvez réduire le volume en tournant le potentiomètre dans le sens inverse.

Code ID

Si vous branchez plusieurs stations extérieures en parallèle (par ex. entrée du portail et maison), réglez le code-ID avec le commutateur DIP (fig. 2.2, n° 11). Vous aurez ainsi la possibilité d'activer chacune des unités extérieure séparément de l'unité intérieure afin de.

ID1 = commutateur 1 « on », commutateur 2 « on »
ID2 = commutateur 1 « off », commutateur 2 « on »
ID3 = commutateur 1 « off », commutateur 2 « off »

i Temps d'ouverture de la gâche

Les commutateurs DIP (fig. 2.3, n° 10) permettent de régler la durée d'activation de la gâche. Les possibilités de réglage sont de 1 à 5 secondes. La durée de 5 secondes est réglée à l'usine et fonctionne pour la plupart des interphones habituels.

Commutateur 1 « off », commutateur 2 « on » correspond à une durée d'ouverture d'une seconde.

Commutateur 1 « on », commutateur 2 « off » correspond à une durée d'ouverture de 5 secondes.

UTILISATION

1. Appuyez sur la sonnette.
2. La ou les station(s) intérieure(s) correspondante(s) émet(tent) un signal sonore.
3. Prenez l'appel sur l'unité intérieure en appuyant brièvement sur la touche de discussion (BOUCHE).
4. Si une gâche est branchée, vous pouvez l'activer en appuyant brièvement sur la touche d'ouverture (CLE).
5. Vous pouvez remettre l'installation en mode Standby en appuyant encore une fois sur la touche de discussion (BOUCHE).

CARACTÉRISTIQUES TECHNIQUES

Tension de service : 15 Volt DC

Courant absorbé : 130 ± 50 mA

Plage de température : -10 bis + 50°C

Connexion d'un syst. d'ouverture de porte: DC 12V, max. 1A

CONSIGNES

Consignes concernant la conformité CEE

L'influence de forts chants statiques, électriques ou haute fréquence (décharges, téléphones mobiles, installations radio, portables, micro-ondes) peut entraîner des dysfonctionnements des appareils (de l'appareil).

Nettoyage et entretien

Débrancher du secteur les appareils alimentés sur secteur avant le nettoyage (retirer la fiche). La surface du boîtier peut être nettoyée à l'aide d'un chiffon humidifié avec une lotion savonneuse. Ne pas utiliser de produits abrasifs ou chimiques. Ne retirer la poussière accumulée sur les lattes des grilles d'opération qu'avec un pinceau ou aspirer avec un aspirateur. Ne pas tenir l'embout aspirant juste sur l'appareil.

Consignes de sécurité

En cas de détérioration de boîriers, de prises, de câbles ou d'isolation, arrêter immédiatement les appareils et débrancher les câbles.

DANGER DE MORT PAR ELECTROCUTION. (Débrancher la fiche de la prise d'alimentation secteur!) Faire immédiatement réparer les détériorations par un technicien qualifié!

Ne pas tenter de réparer vous-même les détériorations!

GARANTIE LIMITEE DE 2 ANS

Le détecteur de gaz anesthésiant est garanti deux ans à compter de la date d'achat contre tous défauts de matériaux et de fabrication. Cette garantie ne s'applique que si l'appareil est utilisé dans des conditions

normales et entretenu régulièrement. Les obligations de cette garantie se limitent à la réparation ou au changement des pièces du détecteur de gaz anesthésiant et uniquement à condition qu'aucune modification ou essai de réparation non qualifiés n'aient eu lieu. Cette garantie ne déroge en aucun point à vos droits en qualité de client.

Limite de responsabilité : le fabricant ne peut être tenu responsable de la perte ou de l'endommagement de quelque façon que ce soit, y compris des dommages consécutifs ou parallèles, directement ou indirectement provoqués par le dysfonctionnement de ce produit en cas d'alarme.

CONSIGNES DE SECURITE

Tout dommage résultant d'un non-respect des présentes instructions a pour effet d'annuler la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, le constructeur n'assume aucune responsabilité en cas de dommage matériels ou corporels résultants d'une utilisation de l'appareil non conforme aux spécifications ou d'un non-respect des présentes instructions. De tels cas ont pour effet d'annuler la garantie !

Pour des raisons de sécurité et d'homologation, toute transformation ou modification arbitraire du produit est interdite.

Le montage du produit correspond à la classe de sécurité 1. L'alimentation en courant ne doit s'effectuer que par une prise (230V \~/50Hz) raccordée au réseau d'alimentation public. Les appareils alimentés par le secteur ne doivent pas être laissés à la portée des enfants. Une prudence toute particulière s'impose donc lors de l'utilisation.

Ne démontez jamais le produit! Ceci pourrait provoquer un choc électrique mortel !

Ne laissez pas traîner le matériel d'emballage. Les feuilles ou poches plastiques, les éléments polystyrène, etc. peuvent se transformer en jouets dangereux pour les enfants.

L'usage doit s'effectuer dans des milieux secs uniquement (évitez tout usage dans espaces humides comme la salle de bain par exemple). Évitez tout contact du dispositif avec l'humidité ou avec l'eau. Ceci pourrait provoquer un choc électrique mortel!

Dans les installations industrielles, il convient d'observer les consignes de prévention d'accidents relatives aux installations et moyens d'exploitation, édictées par les syndicats professionnels. En cas de doute concernant le raccordement, le fonctionnement ou la sécurité de l'appareil, veuillez contacter un spécialiste.

Ce produit doit être manipulé avec précaution. Les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommager.

F

Cette notice est une publication de la société m-e GmbH modern-electronics, An den Kolonaten 37, 26160 Bad Zwischenahn/Allemagne.

Cette notice est conforme à la réglementation en vigueur lors de l'impression. Sous réserve de modifications techniques et d'equipement.
