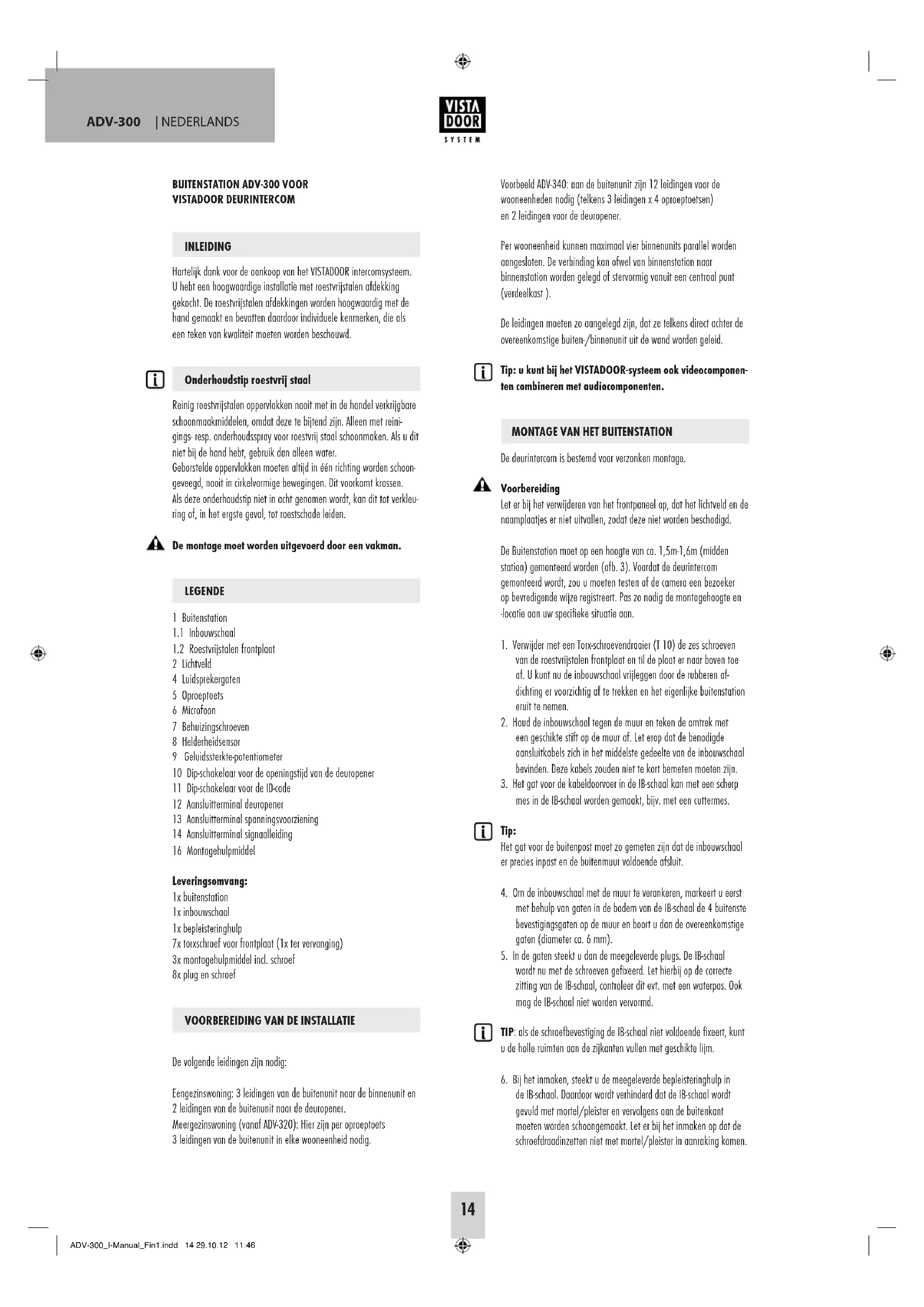

GEBRUIKSAANWIJZING ADV300 ME

Hartelijk dank voor de aankoop van het VISTADOOR intercomsysteem. U hebt een hoogwaardige installatie met roestvrijstalen afdekking gekocht. De roestvrijstalen afdekkingen worden hoogwaardig met de hand gemaakt en bevatten daardoor individuele kenmerken, die als een teken van kwaliteit moeten worden beschouwd.

Onderhoudstip roestvrij staal

Reinig roestvrijstalen oppervlakken nooit met in de handel verkrijgbare schoonmaakmiddelen, omdat deze te bijtend zijn. Alleen met reinigings- resp. onderhoudsspray voor roestvrij staal schoonmaken. Als u dit niet bij de hand hebt, gebruik dan alleen water. Geborstelde oppervlakken moeten altijd in één richting worden schoongeveegd, nooit in cirkelvormige bewegingen. Dit voorkomt krassen. Als deze onderhoudstip niet in acht genomen wordt, kan dit tot verkleuring of, in het ergste geval, tot roestschade leiden.

De montage moet worden uitgevoerd door een vakman.

LEGENDE

1 Buitenstation
1.1 Inbouwschaal
1.2 Roestvrijstalen frontplaat
2 Lichtveld
4 Luidsprekergaten
5 Oproeptoets
6 Microfoon
7 Behuizingschroeven
8 Helderheidsensor
9 Geluidssterkte-potentiometer
10 Dip-schakelaar voor de openingstijd van de deuropener
11 Dip-schakelaar voor de ID-code
12 Aansluitterminal deuropener
13 Aansluitterminal spanningsvoorziening
14 Aansluitterminal signaalleiding
16 Montagehulpmiddel

Leveringsomvang:

1x buitenstation

1x inbouwschaal

1x bepleisteringhulp

7x torxschroef voor frontplaat (1x ter vervanging)

3x montagehulpmiddel incl. schroef

8x plug en schroef

VOORBEREIDING VAN DE INSTALLATIE

De volgende leidingen zijn nodig:

Eengezinswoning: 3 leidingen van de buitenunit naar de binnenunit en

2 leidingen van de buitenunit naar de deuropener.

Meergezinswoning (vanaf ADV-320): Hier zijn per oproeptoets

3 leidingen van de buitenunit in elke wooneenheid nodig.

Voorbeeld ADV-340: aan de buitenunit zijn 12 leidingen voor de wooneenheden nodig (telkens 3 leidingen x 4 oproeptoetsen) en 2 leidingen voor de deuropener.

Per wooneenheid kunnen maximaal vier binnenunits parallel worden aangesloten. De verbinding kan ofwel van binnenstation naar binnenstation worden gelegd of stervormig vanuit een centraal punt (verdeelkast).

De leidingen moeten zo aangelegd zijn, dat ze telkens direct achter de overeenkomstige buiten-/binnenunit uit de wand worden geleid.

Tip: u kunt bij het VISTADOOR-systeem ook videocomponenten combineren met audiocomponenten.

MONTAGE VAN HET BUITENSTATION

De deurintercom is bestemd voor verzonken montage.

Voorbereiding

Let er bij het verwijderen van het frontpaneel op, dat het lichtveld en de naamplaatjes er niet uitvallen, zodat deze niet worden beschadigd.

De Buitenstation moet op een hoogte van ca. 1,5m-1,6m (midden station) gemonteerd worden (afb. 3). Voordat de deurintercom gemonteerd wordt, zou u moeten testen of de camera een bezoeker op bewredigende wijze registreert. Pas zo nodig de montagehoogte en -locatie aan uw specifieke situatie aan.

1. Verwijder met een Torx-schroevendraaier (T 10) de zes schroeven van de roestvrijstalen frontplaat en til de plaat er naar boven toe af. U kunt nu de inbouwschaal vrijleggen door de rubberen af-dichting er voorzichtig af te trekken en het eigenlijke buitenstation eruit te nemen.
2. Houd de inbouwschaal tegen de muur en teken de omtrek met een geschikte stift op de muur af. Let erop dat de benodigde aansluitkabels zich in het middelste gedeelte van de inbouwschaal bevinden. Deze kabels zouden niet te kort bemeten moeten zijn.
3. Het gat voor de kabeldoorvoer in de IB-schaal kan met een scherp mes in de IB-schaal worden gemaakt, bijv. met een cuttermes.

Tip:

Het gat voor de buitenpost moet zo gemeten zijn dat de inbouwschaal er precies inpast en de buitenmuur voldoende afsluit.

1. Om de inbouwschaal met de muur te verankeren, markeert u eerst met behulp van gaten in de bodem van de IB-schaal de 4 buitenste bevestigingsgaten op de muur en boort u dan de overeenkomstige gaten (diameter ca. 6 mm).
2. In de gaten steekt u dan de meegeleverde plugs. De IB-schaal wordt nu met de schroeven gefixeerd. Let hierbij op de correcte zitting van de IB-schaal, controleer dit evt. met een waterpas. Oak mag de IB-schaal niet worden vervormd.

TIP: als de schroefbevestiging de IB-schaal niet voldoende fixeert, kunt u de holle ruimten aan de zijkanten vullen met geschikte lijm.

1. Bij het inmaken, steekt u de meegeleverde bepleisteringhulp in de IB-schaal. Daardoor wordt verhinderd dat de IB-schaal wordt gevuld met mortel/pleister en vervolgens aan de buitenkant moeten worden schoongemaakt. Let er bij het inmaken op dat de schroefdraadinzetten niet met mortel/pleister in aanraking komen.

2. Plaats de buiteneenheid in de inbouwschaal. Om te verhinderen dat de buiteneenheid eruit valt, kunt u het meegeleverde montage-hulpmiddel (16) gebruiken. Dit wordt heel eenvoudig met één van de Torx-schroeven aan de inbouwschaal geschroefd en houdt de buiteneenheid in positie.

3. Verwijder de afdekking boven de schroefklemmen van de buiten-eenheid en voer de kabels via de daarvoor bedoelde doorvoer naar binnen.
4. Sluit nu de kabels op de deurintercom aan. (Zie punt AANSLUITING)

NAME

Aanpassen van het naamplaatje en lichtveld

Het naamplaatje bestaat uit twee transparante kunststofdelen die met 2 respectievelijk 4 kleine schroeven met elkaar verbonden zijn.

1. Verwijder de twee schroeven van het naamplaatje en hoal de twee kunststof delen uit elkaar. Tussen deze beide delen ligt de folie voor de belettering.
2. Beschrijf de folie met een veegvaste viltstift of print een naamplaatje* via de PC en printer uit.
3. Leg het beschreven naamplaatje (folie) tussen de beide kunststof delen en schroef ze weer aan elkaar vast.

i

* Formaat van het naamplaatje: ADV 310, ADV 320 en ADV 330: 71 mm x 34 mm ADV 340 en ADV 360: 71 mm x 15 mm

Het lichtveld bestaat eveneens uit twee kunststofdelen. Het ene is vast met de buitenunit verbonden, het andere is daar gewoon eroverheen gestoken en kan er naar voren worden afgetrokken. Beschrijf de folie met een veegvaste viltstift of print via de PC en printer een naamplaatje uit met de afmetingen 72 x 62 mm.

1. Om het frontpaneel weer op het buitenstation aan te kunnen brengen, plaatst u het lichtveld met opsschrift op de juiste plaats in het buitenstation.
2. Het naambordje in het buitenstation plaatsen en fixeren met de meegeleverde lijmstrip zadat deze er niet kunnen uitvallen. Als alternatief kunt u het naambordje ook fixeren met transparante tape.
3. Verwijder de montagehulp en beveilig het buitenstation manueel zodat het er niet kan uitvallen. Een tweede persoon kan hierbij helpen.
4. Plaats de frontcover op het buitenstation.
5. Schroef de frontcover met de 6 daarvoor voorziene torxschroeven vast. Let erop dat u de schroeven niet overhelt of overdraait. Het maximale aanhaalmoment bedraagt 1,2 Nm. Deze waarde mag niet worden overschreden, anders kunnen de schroefdraadinzetten in de IB-schaal onbruikbaar worden of er worden uitgetrokken.

i

Tip: voor de afdichting van de frontplaat wordt een zelfklevende schuimafdichting meegeleverd. Deze wordt langs de rand aan de achterkant op de frontplaat geplakt.

AANSLUITING

Klem de verlegde leiding op de audio, +15V, en GND (afb. 2.1, nr. 14) van het buitenstation en verbind ze met het/de binnenstation/s. Aan de binnenstations zijn deze ook voorzien en moeten slechts 1:1 met elkaar worden verbonden.

i

Opmerking voor versies van meergezinswoningen: Per wooneenheid is een 4-polige aansluitklem voorzien. De aansluitklemmen zijn genummerd. Aansluitklem 1 is voor de onderste oproeptoets, aansluitklem 2 voor de oproeptoets daarboven enz.

Aansluiting van een deuropener

De deuropener wordt direct met twee leidingen met het buitenstation verbonden (afb. 2.2, nr. 12). Er is geen extra stroomvoorziening nodig om de deuropener aan te sturen. De deuropener moet voor 12 volt gelijkspanning voorzien zijn en mag niet meer dan 1A stroom gebruiken. De beide aansluitklemmen vermelden „lock +" en „lock -" voor als de deuropener correct op een elektrische pool moet worden aangesloten.

Aansluiting stroomvoorziening

De stroomvoorziening kan naar keuze op het binnen- en/of buitenstation worden aangesloten. Hiervoor zijn afzonderlijke schroefklemmen voorzien (afb. 2.2, nr. 13). Het is ook mogelijk om de stroomvoorziening rechtstreeks op de signaalleiding aan te sluiten, bijv. wanneer alle signaalleidingen vanuit de zekeringkast naar de buiten- en binnenunits werden gelegd. De adapter moet dan met massa (GND) en +15V (afb. 2.1, nr. 14) worden verbonden.

Met een adapter kunnen maximaal 8 eenheden van stroom worden voorzien.

i

Bij meer dan acht eenheden is een tweede adapter nodig, bijv. wanneer 2 buiten- en 7 binnenstations moeten worden gebruikt. De tweede adapter kan eenvoudig parallel op de eerste adapter worden aangesloten.

De tweede adapter moet rechtstreeks op een korte leiding van het verstebinnen- of buitenstation worden aangesloten zodat een eventueel spanningsverlies aan de verbindingsleiding kan worden gecompenseerd.

INSTELMOGELIJKHEDEN

Aan het buitenstation is het volgende mogelijk om de installatie aan te passen aan uw persoonlijke omstandigheden:

Geluidssterkte van het buitenstation

Met de potentiometer (afb. 2.3 nr.9) wordt het spraakvolume van het buitenstation ingesteld. Voor volle geluidssterkte draait u de potentiometer voorzichtig met de wijzers van de klok mee tot de aanslag en dan een klein beetje terug. Door het draaien tegen de wijzers van de klok in wordt de geluidssterkte verminderd.

ID-code

Indien er meerdere buitenstations parallel geschakeld worden ( bijv. aan een poort en een huis), danwordt de ID-code ingesteld via de DIP-schakelaar (afb. 2.2, nr. 11). Daardoor is het mogelijk om de individuele buitenunits na elkaar door een binnenunit te activeren.

ID1 = Schakelaar 1 „on“, schakelaar 2 „on“ ID2 = Schakelaar 1 “off“, schakelaar 2 “on” ID3 = Schakelaar 1 “off“, schakelaar 2 “off”

i

Openingstijd van de deuropener

Via de DIP-schakelaars (afb. 2.3, nr. 10) wordt ingesteld hoelang de deuropener moet worden geactiveerd. De instelmogelijkheden zijn 1 seconde of 5 seconden. 5 Seconden is standaard ingesteld en functioneert voor de meest gangbare deuropeners.

Schakelaar 1 „off“, schakelaar 2 „on“ stemt overeen met een openingstijd van 1 seconde.

Schakelaar 1 „on“, schakelaar 2 „off“ stemt overeen met een openingstijd van 5 seconden.

BEDIENING

1. Druk op de oproeptoets.
2. Bij het/de desbetreffende binnenstation/s klinkt de ingestelde beltoon.
3. Neem het gesprek aan de binnenunit aan door kort op de spreektoets (MOND) te drukken.
4. Als er een deuropener is aangesloten, kunt u door kort op de toets van de deuropener (SLEUTEL) te drukken de deuropener activeren.
5. Door kart op de spreektoets (MOND) te drukken wordt de installatie weer in stand-by modus geschakeld.

TECHNISCHE GEGEVENS

Temperatuurbereik: -10° tot + 50°C

Ansluiting deuropener: DC 12V, max. 1A

AANWIJZING

Aanwijzing over de CE-conformiteit

Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM's, microgolven) kan de werking van de toestellen (het toestel) nadelig worden beïnvloed.

Reiniging en verzorging

Toestellen aangesloten op de elektriciteit, vóór het reinigen van het stroomnet laskoppelen (stekker uit het stopcontact trekken). Het oppervlak van de behuizing kan worden gereinigd met een zachte doek bevochtigd in zeepsop. U mag geen schuurmiddelen of chemische producten gebruiken. Afzetting van stof op verluchtingsgleuven, enkel met een borsteltje wegvegen en eventueel met een stofzuiger wegzuigen. De zuigpijp niet rechtstreeks tegen het toestel houden.

Veiligheidsaanwijzingen

Bij beschadiging van behuizingen, stekkers, voedingskabels af aan de isolatie, dient het toestel onmiddellijk buiten gebruik te worden gesteld en de voedingsleidingen afgesloten te worden. STROOMSCHOK

- LEVENSGEVAAR (Stroomstekker uit het stopcontact trekken!) Schade anmiddellijk door een vakman laten herstellen!

U mag zelf niet trachten de reparatie uit te voeren!

2 JAAR BEPERKTE GARANTIE

Voor de duur van twee jaar na de datum van aankoop wordt gegarandeerd, dat de bedwelmend-gas-melder vij is van defecten in materiaal en ontwerp. Dit is slechts van toepassing, wanneer het apparaat normaal gebruikt wordt en regelmatig onderhouden wordt. De ver-

plichtingen die onder deze garantie vallen, zijn beperkt tot de reparatie of het vervangen van enig onderdeel van de bedwelmend-gas-melder en gelden slechts onder de voorwaarde, dat er geen onbevoegde wijzigingen of reparatiepogingen uitgevoerd zijn. Deze garantie beperkt op geen enkele wijze uw wettelijk rechten als consument.

Aansprakelijkheidsbeperking: De fabrikant kan niet aansprakelijk worden gesteld voor verlies of beschodiging van een of andere aard, inclusief de bijkomende schade of gevolgschade, die direct of indirect het gevolg is van een storing van dit product in geval van een alarm.

VEILIGHEIDSRICHTLIJNEN

Bij schade die door het niet navolgen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Voor indirecte schade zijn wij niet aansprakelijk!

Voor schade aan zaken of personen die door ongeschikte bediening of niet-opvolgen van de veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie! Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschermingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos (230V\~/50Hz) van het openbare voedingsnet gebruikt worden. Toestellen die via de netspanning worden gevoed, horen niet in kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extra voorzichtig.

Haal het product niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreendelen enz. kunnen in kinderhanden gevaarlijk speelgoed worden.

De binneneenheden zijn alleen geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat de apparaten vochtig of nat worden. Er is gevaar op een levensgevaarlijke elektrische schok!

In bedrijfsgebouwen moeten de veiligheidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedrijfsmiddelen worden gerespecteerd. Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel.

Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.

Wijzigingen voorbehouden zonder voorafgoandelijke kennisgeving. In het kader van onze productverzorging en optimalisering van onze toestellen, kan de inhoud afwijken van de vermeldingen op de verpakking.

NL

Deze gebruiksaanwijzing is een publicatie van

m-e GmbH modern-electronics,

An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland

Deze gebruiksaanwijzing voldaet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

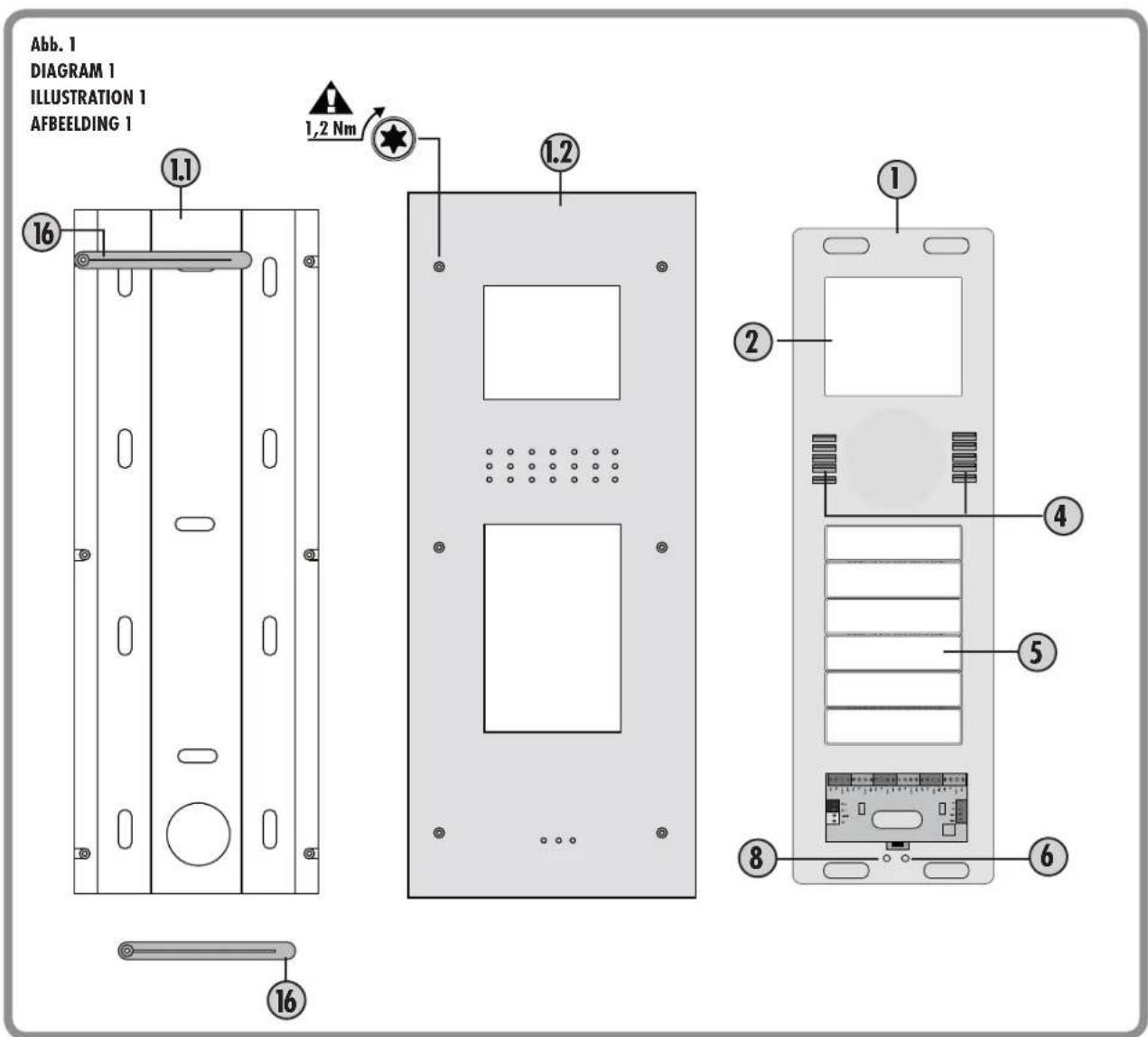

Abb. 1 DIAGRAM 1 ILLUSTRATION 1 AFBEEDING 1 1.1 1,2 Nm 16 1.2 1 2 4 5 8 6 16

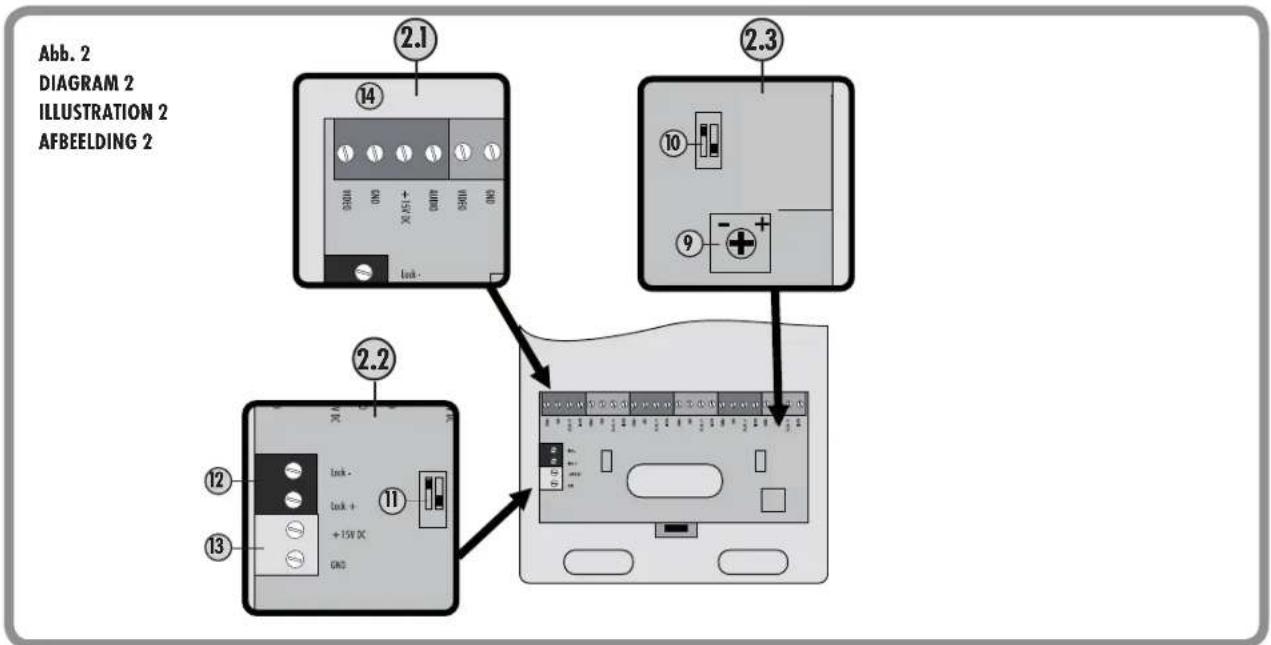

Abb. 2 DIAGRAM 2 ILLUSTRATION 2 AFBEELDING 2 ②.1 ⑭ ①0 ⑨ ②.2 ⑫ ⑪ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬ ⑬
