MODE D'EMPLOI Mobilsat1 Reflexion

1. Informations générales

1-1. Introduction 2
1-2. Utilisation et fonctionnement 3
1-3. Notice de sécurité 4

2. Contenu

2-1. Accessoires Inclus 5
2-2. Nom des pièces 6

3. Instructions de fonctionnement

3-1. Diagramme de Connection 7
3-2. Fonctionnalités 8
3-3. Rapide tour de référence 10

4. Mise à jour programme

4-1. Diagramme de connection pour mise à jour 11
4-2. Comment mettre à jour? 12

5. Quelques solutions

5-1. suelsues solutions 14

6. Spécifications

6-1. Dimensions 15
6-2. Spécifications 15

1. Informations générales

1-1. Introduction

Ces instructions décrivent les fonctions et le fonctionnement du système satellite d'inclinaison automatique de la contre polarité.

Le fonctionnement correct et sûr du système ne peut être assuré que par l'instruction suivante, pour l'installation et le fonctionnement à la fois.

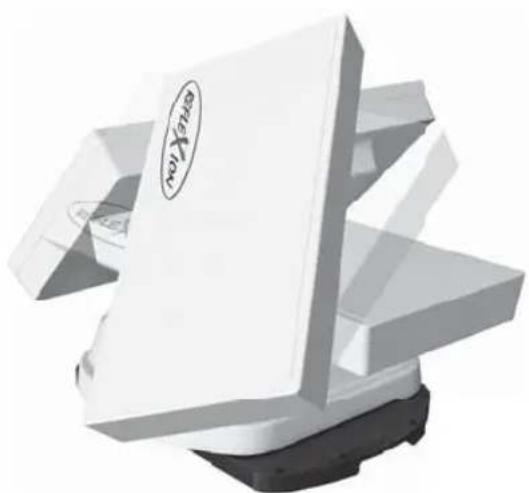

Votre MOBILSAT-1 est un système de réception intelligent de la télévision par satellite, qui peut s'aligner vers un satellite prérégler automatique aussi longtemps à condition que le système soit situé dans la zone du signal de ce satellite.

Grâce à sa technologie innovante, MOBILSAT-1 est facile à monter sur presque n'importe quel véhicule à moteur. La MOBILSAT-1 occupe seulement l'espace nécessaire pendant qu'elle exécute les ajustements nécessaires avec une antenne mince et agile.

Pour le fonctionnement général, s'il vous plaît s'assurer que le système a toujours une vue dégagée sur le ciel. Si le faisceau de signal du satellite est interrompue par des obstacles tels que les montagnes, bâtiments ou d'arbres, l'appareil ne fonctionnera pas et aucun signal TV sera reçu.

Les premières pages de ces instructions contiennent des informations sur l'utilisation des fonctions générales de votre MOBILSAT-1, suivie par une explication de toutes les options d'ajustement. Les dernières pages des instructions couvrent les différents aspects techniques de la MOBILSAT-1.

1-2. Utilisation appropriée et fonctionnement

Ce produit a été conçu pour être utilisé en usage portable et/ou une installation fixe sur les véhicules dont la vitesse maximale est de 130 kilomètres par heure. Il permet de pointer automatiquement l'antenne vers des satellites géostationnaires de transmission directe recevables en Europe. ATTENTION: la réception ne peut se faire que véhicule arrêté. La vitesse maximale s'entend antenne repliée à la position Home / ne pas rouler antenne dépliée.

La puissance électrique dont le système a besoin est fournie selon le système standard de véhicule avec une tension nominale de 12 ou 24 Volts. Pour les installations où une connexion réseau au système électrique du véhicule est prévu, un convertisseur de puissance appropriée 230-Volt à 12 Volt-doit être utilisé.

L'utilisation de l'équipement pour toute autre fin que celle spécifiée n'est pas autorisée.

Merci de noter également les instructions suivantes fournies par le fabricant:

• Il n'est pas permis de changer l'ensemble du dispositif en supprimant ou en ajoutant des composants individuels.
• L'utilisation de tous les composants autres que ceux installés à l'origine n'est pas admissible.
• L'installation doit être effectué uniquement par un personnel suffisamment qualifié. Toutes les remarques fournies dans la partie instructions d'utilisation, qui font partie du mode d'emploi, doivent être scrupuleusement respectées.
• Le produit ne nécessite aucun entretien régulier. Boîtiers et coffrets ne doivent pas être ouverts. Contrôles et travaux d'entretien doivent toujours être effectués par un spécialiste qualifié.
• Pour le système de fixation pour véhicules, toutes les directives pertinentes et approuvées de l'industrie automobile doivent être observées et respectées.
• L'équipement doit être installé uniquement ou exploité sur les toits de véhicules durs ou au sol qui sont suffisamment dur et stable en soi.
• Évitez de nettoyer votre véhicule avec le système de satellites monté dans une station de lavage automatique de voiture ou avec un nettoyeur haute pression ..

1-3. Notice de sécurité

Afin d'être sûr que votre MOBILSAT-1 fonctionne correctement, vous devez vous assurer qu'elle est correctement branchée, suivez les instructions de fonctionnement dans ce manuel.

Quand elle est correctement installée, l'antenne prend automatiquement la position de repos lorsque le contact est allumé et elle se verrouille. Si le système ne peut pas rétracter complètement ou ne peut pas se rétracter pour quel cause que ce soit, alors il est de votre responsabilité de vérifier que l'antenne est en bien rangée en toute sécurité.

Merci de noter également que les différentes exigences légales s'appliquent à l'exploitation d'équipements électriques et électroniques dans les différents pays. En tant d'utilisateur de cet équipement, vous êtes responsable de veiller au respect des lois et des règlements pertinents.

Le fabricant décline toute responsabilité pour les dommages directs ou indirects subi par le système lui-même, les véhicules à moteur ou d'autres équipements ou de biens résultant de la connexion de systèmes de batteries inappropriées ou d'installation / câblage par erreur.

2. Contenu

2-1. Accessoires Inclus

Contrôleur Contrôleur bras de fixation

Câble du récepteur (12m - couleur Gris)

Câble du controleur (12m - Couleur noire)

Manual

Manuel d'utilisation

S'il vous plaît vérifier votre Colis lors de l'achat. Ces pièces d'option ne sont pas incluses dans le forfait de base. (Veuillez contacter votre revendeur local / magasin pour plus d'informations sur les accessoires en option)

Option 1: Accessoire Auto, plaque de montage

Plaque de fixation

Contrôleur bras de fixation

manuel d'installation de la plaque pour véhicule

Option 2: Adaptateur secteur

LNB pivot d'inclinaison : -60° ~ +60° élévation : 15° ~ 90° Corps : 360° tournant Plaque de montage : l'installation camping-car Maintenir le corps Eponge absorbante des chocs vers le récepteur vers le contrôleur

Contrôleur

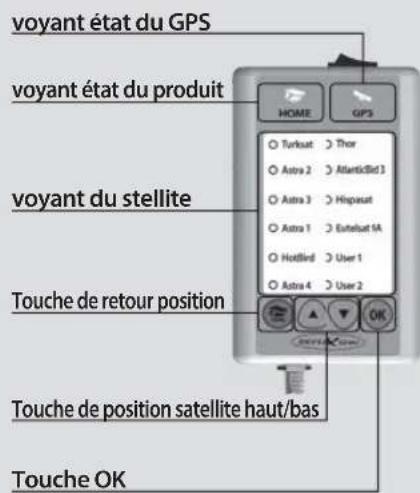

voyANT État du GPS voyANT État du produit voyANT DU STELLITE Touche de retour position Touche de position satellite haut/bas Touche OK

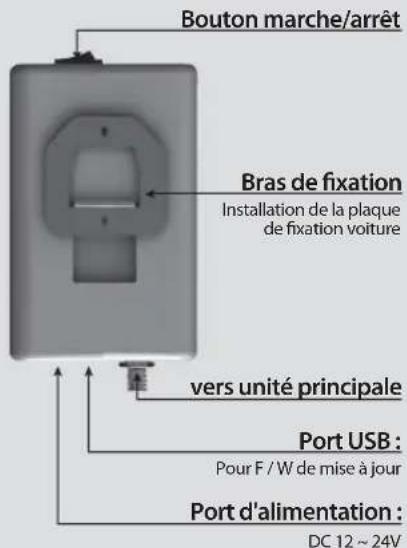

Bouton marche/arrêt Bras de fixation Installation de la plaque de fixation voiture vers unité principale Port USB : Pour F / W de mise à jour Port d'alimentation : DC 12 ~ 24V

3. Instructions d'exploitation

3-1. Schéma de raccordement

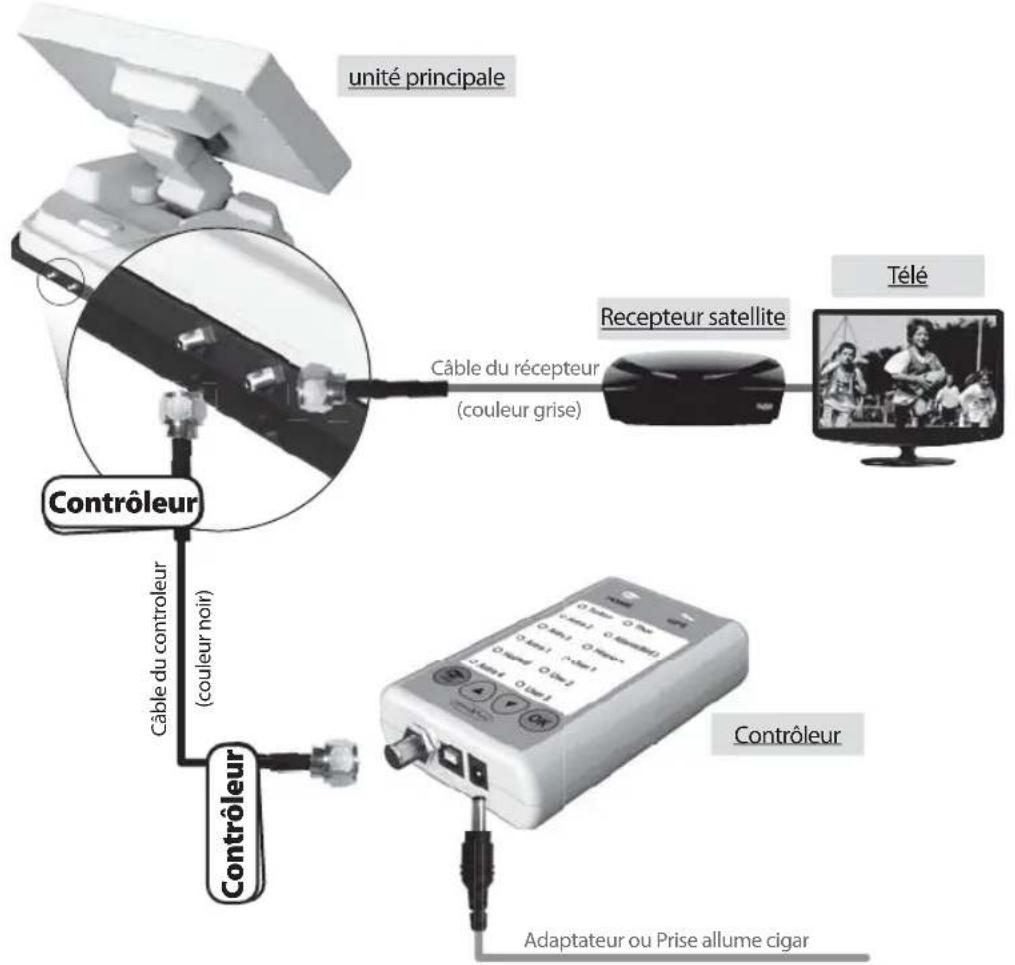

unité principale Contrôleur Câble du récepteur (couleur grise) Câble du controleur Contrôleur Adaptateur ou Prise allume cigar Recepteur satellite Télé

Utilisez le câble de couleur noir du contrôleur pour relier ce dernier à l'antenne.

Les deux câbles du contrôleur et du récepteur semblent identiques, merci de les identifier par leur couleurs respectives.

Utilisation pour la portabilité

Monter 4 Coussin de la Base en dessous de la plaque

3-2. Description des fonctonalités

A. Mise sous tension

Fonctionnalités Description		Operation
	interrupteur d'alimentation	i. Une fois tous les câbles connectés, merci de mettre en marche le produit en appuyant sur le bouton de mise sous tension situé en haut des la plage des boutons du contrôleur.
HOME	Statut "HOME" voyant allumé fixe	ii. Quand l'antenne est en position initiale "HOME", le voyant fixe reste allumé pour indiquer que le produit est prêt à être utilisé.
	Statut "HOME" voyant allumé fixe↓fixe ON	iii. Quand l'antenne n'est pas en position initiale "Home", le voyant clignote, et l'antenne reviendra en position dans 2 minutes maximum, il suffit d'attendre et ne rien faire, le voyant sera allumé en fixe à la suite.

◆ La position initiale signifie que l'antenne est couchée complètement, ceci sera la position demandée pour pouvoir mettre le produit et le ranger dans la mmalette de transport ou bien pour le montage sur un véhicule.

B. Séléction de satellites

Fonctionnalités Description Utilisation
	voyant"selection satellite haut/bas"↓Bouton "OK"	i. Une fois antenne et contrôleur reliés, vous pouvez selectionnez et changez de satellites comme vous voulez.
		ii. Selectionnez le satellite voulu en appuyant sur les boutons "haut/bas", puis appuyez sur le bouton "OK" our confirmer votre choix.
		iii. Dans le cas où vous avez selectionné un faux satellite par erreue, vous pouvez rechercher le satellite voulu en utilisant les boutons "haut/bas", puis en appuyant sur "OK" pour confirmer votre choix.

C. Recherche de satellite

Fonctionnalités Description	Utilisation
○ Turksat ○ Thor○ Astra 2 ○ AtlanticBird 3○ Astra 3 ○ Hispasat○ Astra 1 ○ User 1○ HotBird ○ User 2○ Astra 4 ○ User 3	i. Après la sélection du satellite, "en position initiale" la lumière s'éteindra et le voyant LED du satellite sélectionné clignote.
	ii. Une fois le satellite trouvé, le voyant LED du satellite devient fixe.

D. Chnagement de satellite

Fonctionnalités Description Utilisation
	voyant"choix du satellite Haut/bas"↓Bouton "OK"	i. Si vous voulez changer le satellite désiré, vous pouvez changer le satellite cible à l'aide du bouton"HAUT/BAS", puis appuyez sur la touche «OK» pour confirmer le nouveau satellite.

E. Revient en position initiale

Fonctionnalités Description Utilisation
	Bouton "HOME"	i. Si vous voulez remettre l'antenne en "position initale", appuyez sur le bouton "HOME" en appuyant longuement.

F. Voyant LED GPS

Fonctionnalités Description	Utilisation
voyant "LED"	i. GPS LED confirme l'emplacement actuel parmi 24 satellites dans le monde.
	ii. Lorsque votre MOBILSAT-1 identifie le signal GPS, le voyant LED GPS se fixe, peu importe si votre antenne est à l'arrêt ou en mouvement.le GPS permet de chercher le satellite rapidement et trouver le meilleur signal satellite, et d'aider la MOBILSAT-1 à avoir la meilleur position d'élévation et un angle d'élévation optimum.
	iii. En outre, lors de le mise à jour du programme, le voyant GPS LED clignote pour indiquer que la procédure mise à jour est en cours. Pour cette fois, le voyant GPS LED ne veut pas dire communiquer avec le GPS par satellite .

3-3. Référence rapide

Classification Description
Installation et Connection	1. Sortez l'antenne de la mallette de transport, et la placer sur un terrain plat vers le Sud et avec aucun obstacle devant.2. Connecter le port gauche de l'antenne, qui est situé àl'arrière de l'unité principale, et le contrôleur en utilisant le câble du contrôleur.a. Connectez un bout du câble contrôleur au port «contrôleur» à l'arrière du produit.b. Connectez l'autre bout au port situé à l'arrière du contrôleur même.Branchez le câble d'alimentation au contrôleur.3.a. Si vous utilisez la source d'alimentation de la voiture, en utilisant la prise allume cigare pour connecter le contrôleur.b. Si vous utilisez à la maison, en utilisant le câble adaptateur pour connecter la source au contrôleur. (Adaptateur non inclus- Consultez la section «Remarque» ci-dessous)4. Connectez entre le port droit de l'antenne, qui est situé dans la partie arrière, et le récepteur en utilisant un câble de récepteur.
En fonctionnement (recherche de satellite)	1. Allumer avec le bouton "interrupteur d'alimentation" sur le dessus du contrôleur.2. Lors de la mise sous tension, tous les voyant LED clignotent à 2 reprises.3. Attendre à ce que le voyant LED "position initiale HOME" e celui du "Satellite", selon votre choix intial depuis le contrôleur (Turksat), devient en position fixe.4. Choisir le satellite voulu en utilisant la toucje "HAUT/BAS", puis appuyez sur la touche "OK" pour confirmer votre choix.5. Quand le voyany LED satellite clignote, veuillez attendre jusqu'à ce qu'il soit fixe.6. Quand le voyany LED satellite devient fixe, vous pouvez regarder la télé depuis le satellite.

AVERTISSEMENT

Quand vous bougez ou manipulez la MOBILSAT-1, veuillez vous assurez qu'elle est toujours en position initiale avant de la redémarrer.

NOTE

• Instructions de montage de voitures / Caravan sont décrits en détail et illustrés, est fixé séparément.
• MOBILSAT-1 système revient automatiquement à la position de la maison quand le véhicule est en mouvement plus vite que 10 km / h. La condition préalable est que le récepteur GPS est stable.
  Pour être sûr, vous devriez toujours mettre l'installation à la position HOME avant de commencer leur véhicule.
• Merci d'acheter un adaptateur secteur 18V/3;33A pour une utilization secteur séparement. On utilise uniquemen des adaptateur secteur 18V/3,3A certifies.

4. Mise à jour

4-1. Diagramme de connection pour mise à jour Le port USB est utilisé pour la mise à jour uniquement.

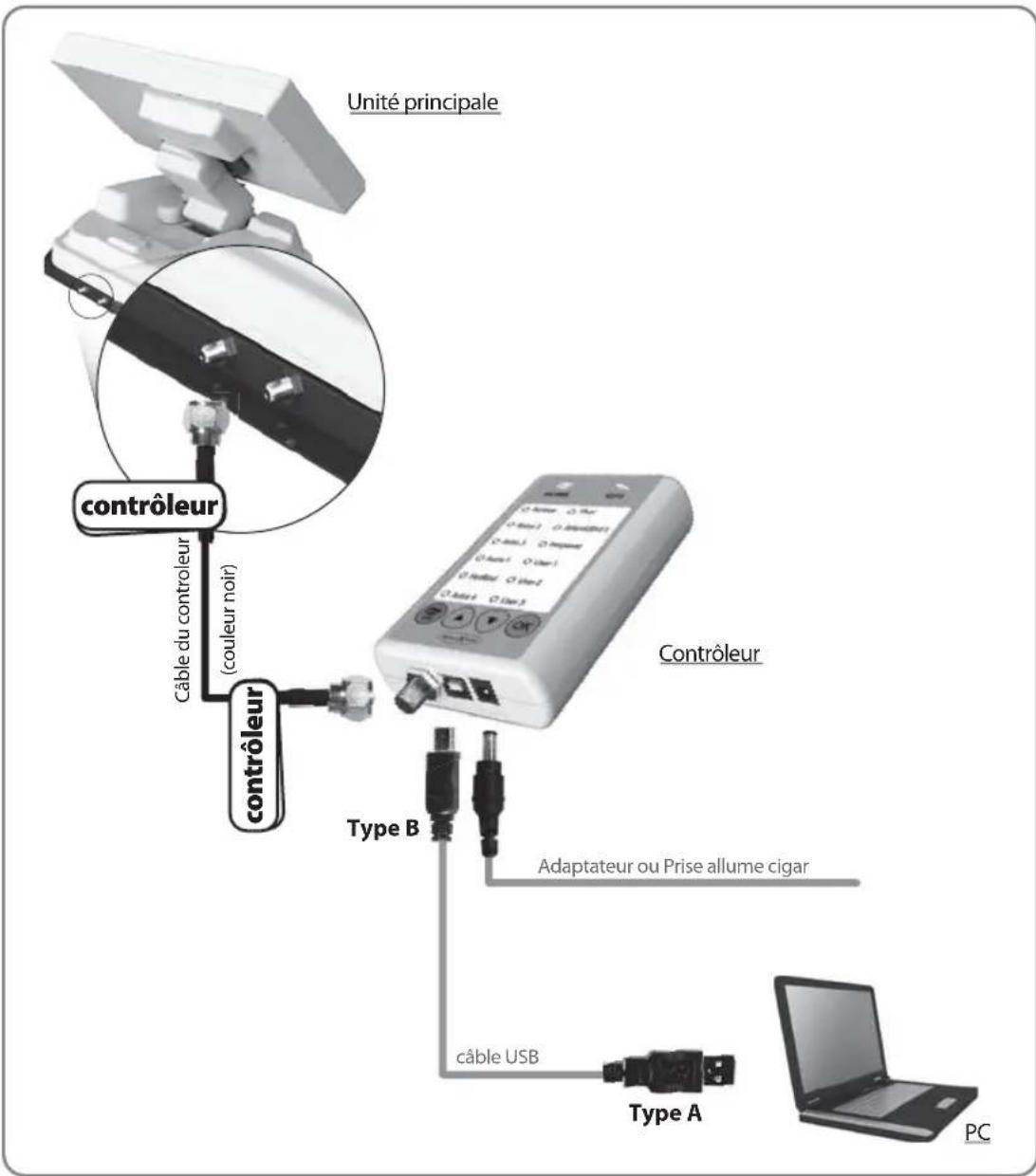

Unité principale contrôleur Câble du controleur (couleur noir) contrôleur Contrôleur Type B Adaptateur ou Prise allume cigar câble USB Type A PC

Connecté simplement le contrôleur au OC en utilisant un câble USB. Le câble USB n'est pas inclus dans la boîte.

4-2. Progression mise à jour

En mettent à jour votre MOBILSAT-1, cela rafraichit la data des satellites de votre produit.

i. Mise à jour du programme de téléchargement

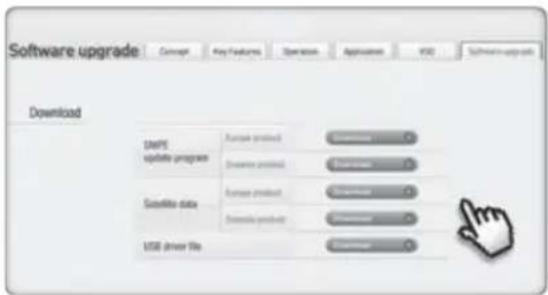

① Téléchargez le programme de mise à jpur de votre MOBILSAT-1 depuis notre site internet (www.self-sat.com)

※ Télécharger le fichier pilote, si votre système d'exploitation ne prend pas en charge.

② Téléchargez les dernières mise à jour des satellites depuis notre site internet.

※ Assurez-vous que l'emplacement du produit et le téléchargement de fichiers bon endroit.

③ Connectez le contrôleur à votre PC en utilisant un câble USN, et téléchargez par la suite le programme de mise à jour de la MOBILSAT-1.

ii. Mise à jour des 10 satellites pré-enregistrés.

④ Exécutez le programme de mise à MOBILSAT-1.

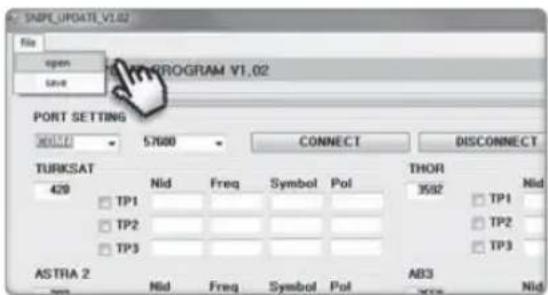

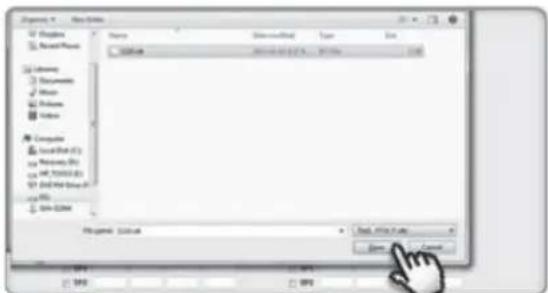

⑤ Cliquez sur "file" sur le côté supérieur gauche sur le programme et cliquez sur "Ouvrir" pour sélectionner le dossier qui contient les données satellitaires téléchargés.

⑥ Choisir le fichier et clicez sur 'OK" pour confirmer.

⑦ Une fois le dossier ouvert, choisir le fichier et cliclez sur le bouton "ouvrir".

INSPE_UPDATE_V1.02 File open save TURKSAT 429 TP1 TP2 TP3 ASTRA 2 Nid Freq Symbol Pol THOR 3592 TP1 TP2 TP3 AB3 Nid

⑧ Les données de 10 satellites sont présentés à vous, mais ils ne sont pas modifiables par vous-même.

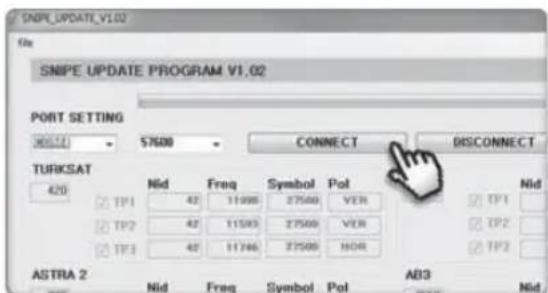

⑨ Vérifiez le paramétrage des ports, puis cliquez sur le bouton "CONNECT".

SNIPE_UPDATE_V1.02 File SNIPE_UPDATE_PROGRAM V1.02 PORT SETTING 465(1) - 57600 - CONNECT DISCONNECT TURKSAT 420 Nid Freq Symbol Pol Nid TP1 42 11998 27500 VER TP1 TP2 42 11593 27500 VER TP2 TP3 42 11746 27505 HOR TP2 ASTRA 2 Nid Freq Symbol Pol AB3 Mid

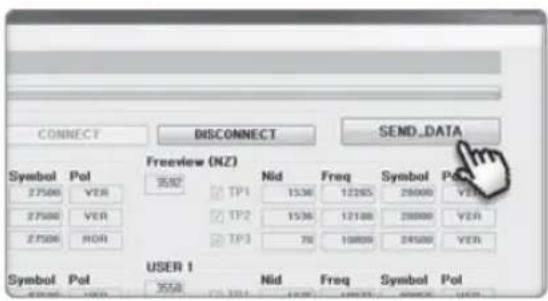

⑩ Une fois "SEND_DATA" bouton est activé, cliquez sur le "SEND_DATA" bouton.

CONNECT DISCONNECT SEND_DATA Symbol Pol 27500 VER 27500 VER 27500 NOR Freeview (NZ) 35HZ TP1 Nid Freq Symbol Pol TP2 1536 12285 29000 VER TP3 1536 12188 28000 VER USER 1 35HZ Nid Freq Symbol Pol

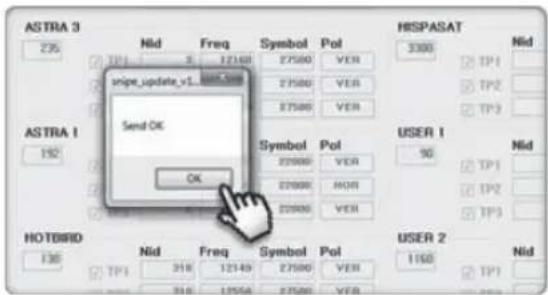

⑪ Attendez jusqu'à ce que la barre verte atteint à la fin et "Envoi OK" boîte de message est popping up.
⑫ Une fois le message "Envoi OK" est affichée, la mise à jour est terminée.

ASTRA 3 Z35 Nid Freq Symbol Pol 27500 VER SNPE_update_v1_200000 27500 VER 27500 VER Send OK OK HISPASAT 3300 Nid TP1 TP1 TP2 TP2 TP3 ASTRA 1 152 Symbol Pol 27500 VER 27500 MON 27500 VER USER 1 90 Nid TP1 TP1 TP2 TP2 TP3 HOTBIRD F36 Nid Freq Symbol Pol 27500 VER 27500 VER USER 2 1150 Nid TP1 TP1 TP1 TP1 SP1 SP1

iii. Mise à jour USER 1\~2

• USER 1\~2 sont pour l'addition supplémentaire de vos satellites désirés qui ne sont pas pré-enregistré.
• Une fois le téléchargement de la mise à jour du programme MOBILSAT-1, démarrez-le. Puis cocher la case USER 1 \~ 2 que vous souhaitez mettre à jour, et d'écrire les données satellitaires dans la boîte par vous-même.

Suivez ensuite la procédure à partir ⑨ comme ci-dessus.

- Pour obtenir des informations détaillées des données satellitaires, merci de contacter votre distributeur local.

REMARQUE

REMARQUE: Ne mettez pas l'appareil hors tension ou de débrancher le câble avant la procédure mise à jour terminée

Comment mettre à jour les informations par satellite peut être changé en réfléchissant les dernières informations par satellite.

S'il vous plaît assurezvous d'obtenir la mise à jour du produit via notre site web.

5. Solutions aux problèmes

Il ya un certain nombre de problèmes communs qui peuvent affecter la qualité de réception du signal ou le fonctionnement de la MOBILSAT-1. Les sections suivantes traitent de ces questions et les solutions possibles.

A. Pas de réaction lors de la mise en tension du contrôleur.

i. Vérifiez de nouveau que toutes les connections on été proprement faites.

√ Connexion entre l'alimentation et le contrôleur
√ Connexion entre le contrôleur et l'antenne. Assurez-vous que le port gauche de l'antenne doit être connecté au contrôleur.

Vérifiez si la prise allume cigare / Adaptateur a été endommagéeii.

B. Défaut de rechercher le satellite sélectionné

i. Les signaux des satellites peuvent être bloqués ou dégradés par les bâtiments, les arbres. Assurez-vous qu'il n'ya aucune obstruction dans la direction vers le sud.

ii. Veuillez vérifier la version de votre logiciel régulièrement, et téléchargez les mises jours.

C. Problème méchanique

i. Dans e cas où l'antenne ne tourne pas sur certines positions.

√ Essayez d'éteindre et de rallumer votre produit par le biais du bouton ON/OFF.

ii. Dans le cas où l'antenne fait un bruit lors du mouvement ou qu'elle a été coincée dans une certaine position.

√ Essayez d'éteindre et de rallumer votre produit par le biais du bouton ON/OFF, s'il ne fonctionne pas, merci de contacter votre distributeur pour assistance.

D. Autres

i. Si le système a été mal câblé, il ne fonctionnera pas correctement. Veuillez contactez votre distributeur local pour de l'assistance.

6. Spécifications

6-1. Dimensions

Dimensions		454 x 316 x 188 mm
Poids	Unité principale / Package basic / Forfait complet (avec les pièces en option)	10Kg / 15.6Kg / 16.9Kg
Condition de fonctionnement		à l'arrêt
Gain de l'antenne		33.7 dBi @ 12.7GHz
Min EIRP		50 dBw
Polarisation		Linéaire (Horizontale/ Vericale)
Sortie LNB		1 sortie (2 sorties optionel)
Fréquence d'entrée LNB		10.7 ~ 12.75 GHz
Fréquence de sortie LNB		950 ~ 2,150 MHz
rayon d'angle		15° ~ 90° / illimité (360°) / -60° ~ +60°
Vitesse de recherche	Elevation/azimuth/inclinaison	6°/s / 12°/s / 15°/s
Temps de recherche du satellite		180 secondes (max.)
Energie requise		DC 12~24V
Consommation d'énergie		30W (en mouvement)
Tepérature de fonctionnement		-30°C ~ +60°C
