GEBRUIKSAANWIJZING Mobilsat1 Reflexion

Gebruikershandleiding

REV. 1.0

1. Algemene informatie

1-1. Introductie 2
1-2. Correct gebruik en bediening 3
1-3. Veiligheid 4

2. Inhoud

2-1. Onderdelenlijst 5
2-2. Namen van de onderdelen 6

3. Gebruiksaanwijzing

3-1. Aansluitschema 7
3-2. Functiebeschrijving 8
3-3. Beknopte bedieningsinstructies 10

4. Firmware update

4-1. Aansluitschema voor het bijwerken van 11
4-2. Werk proces 12

5. Probleem oplosser

Probleem oplosser 5-41.

6. Technische specificaties

6-1. Afmetingen 15
6-2. Specifications 15

1. Algemene informatie

1-1. Introductie

Deze instructies beschrijven de functies en het gebruik van de MOBILSAT-1, het vollautomatische satellietsysteem met autoskew.

Correct en veilig gebruik van het systeem kan alleen worden gewaarborgd door het volgen van de instructies, zowel voor installatie als voor het gebruik.

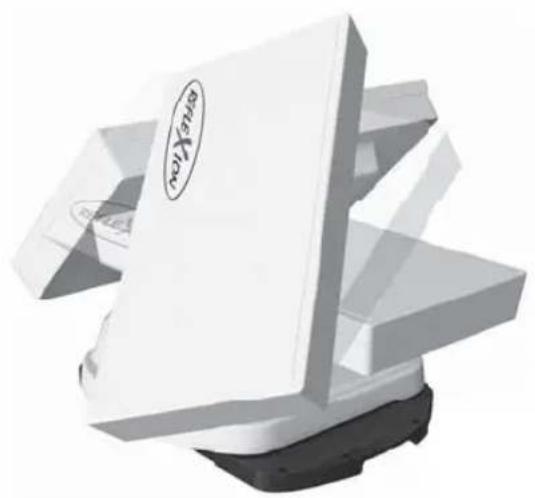

Uw MOBILSAT-1 is een intelligent satelliet-tv ontvangst systeem welke zichzelf automatisch kan uitrichten naar een voorgeprogrammeerde satelliet, zolang het systeem zich binnen het bereik bevindt van de satelliet

Dankzij z'n innovatieve technologie, is de MOBILSAT-1 op vrijwel ieder voertuig gemakkelijk te monteren. De MOBILSAT-1 neemt door zijn compacte bouw slechts minimale ruimte in beslag om zichzelf uit te richten

Voor algemene werking, moet u ervoor zorgen dat het systeem altijd een duidelijk zicht op de hemel heeft. Als de satelliet het signaal van straal wordt onderbroken door obstakels, zoals bergen, gebouwen of bomen, zal het toestel niet werken en geen tv-signaal wordt ontvangen.

De eerste pagina's van deze instructies bevatten informatie over de algemene functies van uw MOBILSAT-1, gevolgd door een uitleg over de opties om de MOBILSAT-1 aan te passen. De laatste pagina's beslaan verschillende technische aspecten van de MOBILSAT-1.

Dit product is ontwikkeld voor draagbaar gebruik en gemonteerd op voertuigen tot een snelheid van 130 km/u. Het systeem is ontworpen om automatisch te richten op de geostationaire televisie satellieten die direct boven Europa uitzenden.

De stroomvoorziening van het systeem word verzorgd door het stroomcircuit van het voertuig met een gelijkspanning van 12V of 24V vanuit de accu. Wanneer het voertuig op een 230VAC netaansluiting aangesloten is, kan er ook een 230V naar 12V omvormer gebruikt worden.

Het gebruik van de apparatuur voor elk ander doel dan het gespecificeerde is niet toegestaan.

Let ook op de volgende instructies van de fabrikant:

• Het is niet toegestaan om de MOBILSAT-1 te veranderen door er componenten aan toe te voegen of te verwijderen.
• Het gebruik van componenten anders dan de origineel geïnstalleerde is niet toegestaan.
• Installatie mag enkel gedaan worden door voldoende gekwalificeerd personeel. Alle instructies welke onderdeel zijn van de gebruiksaanwijzing moeten nauwlettend gevolgd worden.
• Het product heeft geen regulier onderhoud nodig. De behuizing mag niet geopend worden. Controles en onderhoud moet door een gekwalificeerde specialist uitgevoerd worden.
• Voor het monteren op voertuigen moet rekening gehouden worden met de wettelijke richtlijnen.
• Het systeem kan enkel geïnstalleerd/gebruikt worden op een sterke stabiele ondergrond of op een hard dak van een voertuig.
• Vermijd het schoonmaken van uw voertuig met een geïnstalleerd satelliet systeem in een wasstraat of wasbox met een hogedrukreiniger.

1-3. Veiligheid

Om er zeker van te zijn dat uw MOBILSAT-1 juist werkt, moet u controleren dat deze correct is aangesloten volgens de gebruiksaanwijzing in deze handleiding.

Als het systeem correct is geïnstalleerd, zal het automatisch de ruststand opzoeken als de motor gestart word en zal zich in deze positie vergrendelen. Het systeem sluit zich ook als er harder dan 6 km/u mee gereden wordt. Als het systeem zichzelf niet volledig of helemaal niet kan sluiten door een storing, dan is het uw verantwoordelijkheid om ervoor te zorgen dat de antenne veilig en juist weggeborgen wordt.

Let er ook op dat wettelijke voorschriften van het gebruik van elektrische en elektronische apparaten kunnen verschillen per land. Het is uw verantwoordelijkheid, als gebruiker van het product, om zich van de wetten en regels op de hoogte te stellen en deze na te leven.

De fabrikant en importeur zijn niet aansprakelijk voor directe, indirecte of vervolgschade aan het product zelf, het voertuig of andere materialen die het gevolg zijn van een ongeschikte accu cq.stroomvoorziening of foutieve installatie.

2. Inhoud

2-1. Onderdelenlijst

Ontvangerkabel (12m - grijs)

Gebruikershandleiding

Draagtas Kussentjes van de Basis

Controleer uw inkooppakket. Deze optie onderdelen zijn niet opgenomen in het basispakket. (Gelieve uw plaatselijke dealer / winkel te contacteren voor meer informatie over de optie-pakket)

Optie 1: Auto montageplaat accessoires

Auto montageplaat installatiehandleiding

Optie 2: Home stroomadapt

2-2. Namen van de onderdelen

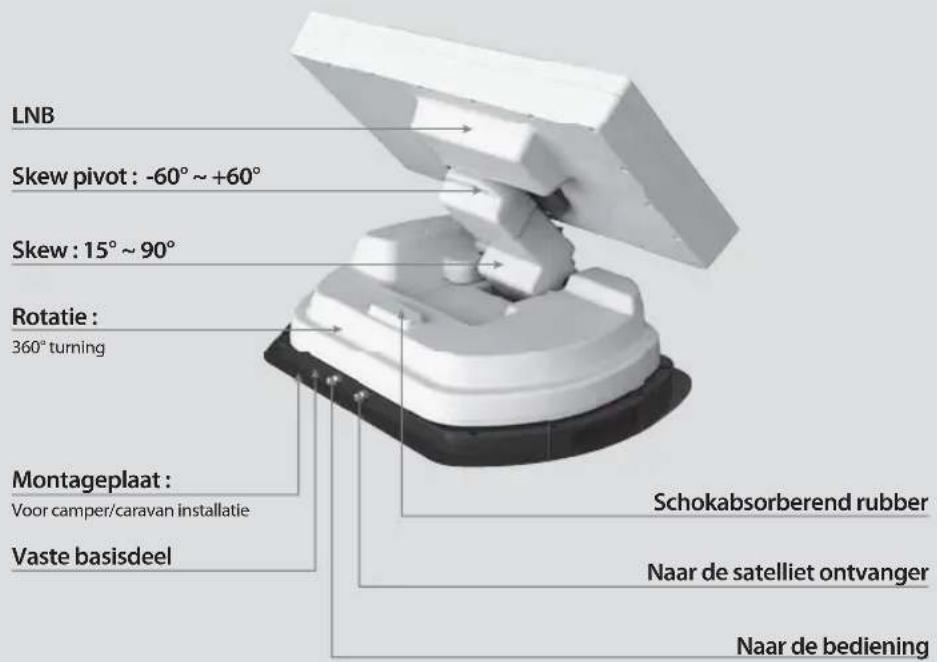

Antenne

LNB Skew pivot: -60° ~ +60° Skew: 15° ~ 90° Rotatie: 360° turning Montageplaat: Voor camper/caravan installatie Vaste basisdeel Schokabsorberend rubber Naar de satelliet ontvanger Naar de bediening

Bediening

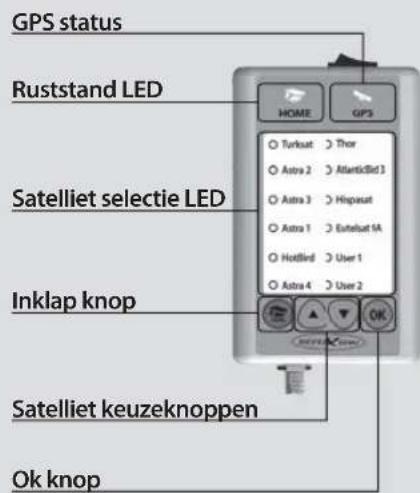

GPS status Ruststand LED Satelliet selectie LED Inklap knop Satelliet keuzeknoppen Ok knop

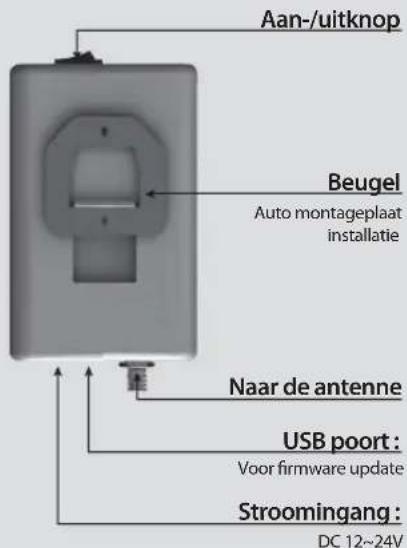

Aan-/uitknop Beugel Auto montageplaat installatie Naar de antenne USB poort : Voor firmware update Stroomingang : DC 12~24V

3. Stroomingang

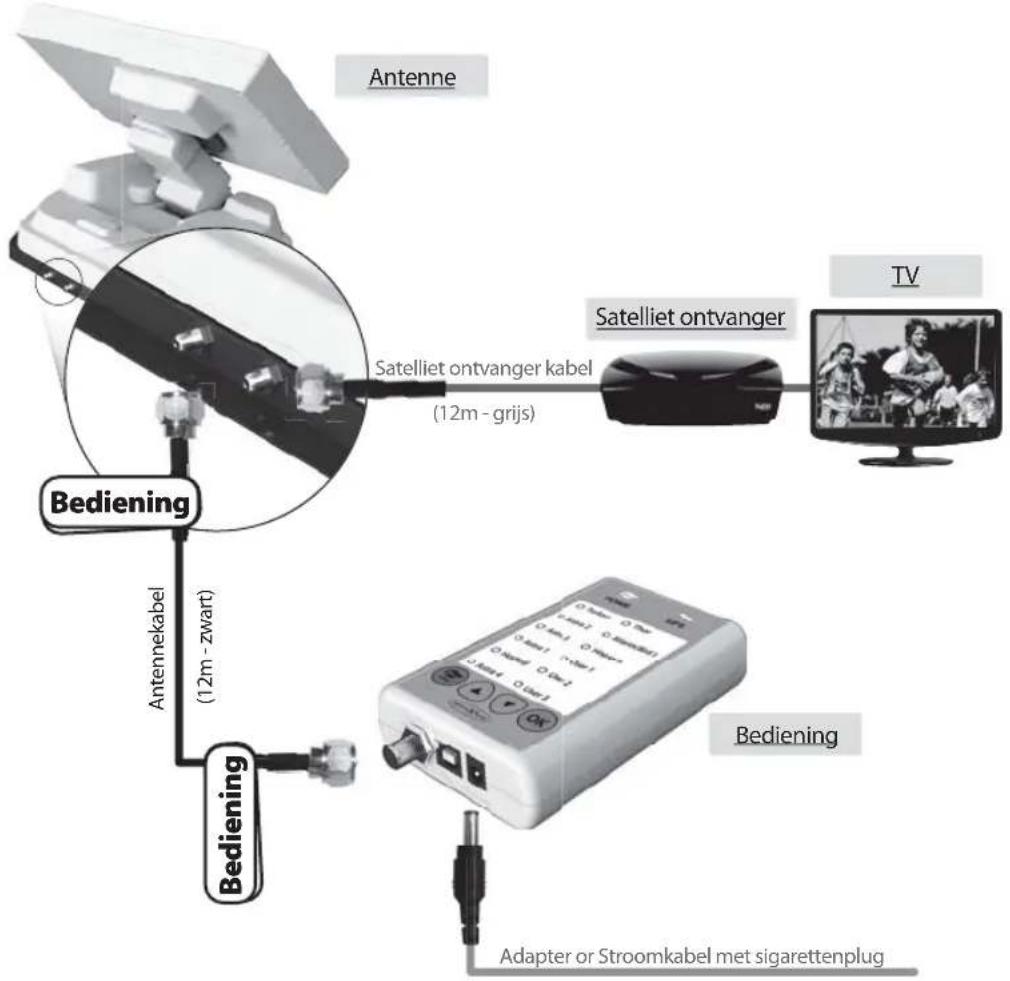

3-1. Aansluitschema

Gebruik de zwarte kabel om de besturing aan de schotel te koppelen.

Gebruik een andere kleur kabel, of markeer ze, om onderscheid te houden voor de kabel naar de receiver.

Bevestig 4 Kussentjes van de Basis op de bodemplaat

3-2. Functiebeschrijving

A. Aanzetten

Functie Beschrijving		Werking
	Aan/uit knop	i. Als alle kabels correct zijn aangesloten, zet de aan/uit knop boven op de bediening in de aan positie.
HOME	Ruststand LED brandt continu	ii. Als de antenne in de ruststand staat, zal de LED continu branden om aan te geven dat het systeem klaar is voor gebruik.
	Ruststand LED knippert↓Continue	iii. Als de antenne niet in de ruststand staat, kan de LED knipperen, de antenne zal binnen 2 minuten terugkeren in de ruststand. Zodra de antenne weer in de ruststand staat. zal de LED continu branden.

De ruststand houdt in dat de antenne volledig voor transport in de koffer of in geval van dakmontage dat het veilig is om mee te gaan rijden.

B. Selecteren van de satelliet.

Functie Beschrijving Werking
	Satelliet keuzeknoppen↓OK knop	i. Zodra de antenne en de bediening gekoppeld zijn, kunt u uw keuze maken uit de verschillende satellieten.
		ii. Selecteer de gewenste satelliet door middel van de satelliet keuzeknoppen en druk dan bij de gewenste satelliet op OK om de keuze te accepteren.
		iii. Als u een verkeerde keuze maakt kunt u opnieuw een keuze maken met de keuze knoppen. Druk daarna wederom op de OK knop om de keuze te bevestigen.

C. Het zoeken van de satelliet

Functie Beschrijving		Werking
	Satelliet selectie	i. Na het selecteren van de satelliet gaat de ruststand LED uit gaan en gaat de LED van de geselecteerde satelliet knipperen.
		ii. Zodra de gewenste satelliet is gevonden gaat de LED van de satelliet continu branden.

D. Veranderen van satelliet

Functie Beschrijving Werking
	Satellietkeuze knoppen↓OK knop	i. Als u de gewenste satelliet wilt veranderen, kunt u de keuze van de satelliet veranderen door middel van de keuze knoppen. Druk daarna op de OK knop om de nieuwe satelliet te bevestigen.

E. Terug naar de ruststand

Functie Beschrijving Werking
[XYZ]	Rustknop	i. Wanneer u de antenne in zijn ruststand wilt brengen druk dan op de “HOME” knop en houd deze een paar seconden ingedrukt.

F. GPS LED

Functie Beschrijving		Werking
	GPS LED	i. De GPS LED bevestigt de huidige locatie ten opzichte van 24 GPS satellieten.
		ii. Wanneer uw MOBILSAT-1 een GPS signaal identificeert, gaat de GPS LED continu branden, ongeacht of de antenne stilstaat of beweegt. GPS zorgt ervoor dat de MOBILSAT-1 de satellieten sneller vindt en het beste signaal opvangt.De ingebouwde GPS functie helpt bovendien met het zoeken naar de beste elevatie hoek en skewhoek.
		iii. Tijdens het updaten van de firmware knippert de GPS LED om aan te geven dat de update procedure bezig is.

3-3. Beknopte bedieningsinstructies.

Soort Beschrijving
Installatie en aansluiting	Haal de antenne uit de draagkoffer en plaats deze op een vlakke stabiele ondergrond richting het zuiden. Controleer dat er zich geen obstakels tussen de antene en de satelliet bevinden.Maak de verbinding tussen de antenne en de bediening.2.a. Sluit de bijgeleverde zwarte kabel aan op de linker connector, gezien vanaf de achterkant van de antenne.b. Sluit het andere deel van de kabel aan op de bediening.Sluit de stroomkabel aan op de bediening.3.a. Sluit bij gebruik in een voertuig de stroomkabel met sigarettenplug aan.b. Sluit bij gebruik in huis de adapter aan.Sluit de rechter connector van de antenne aan op de satelliet ontvanger met meegeleverde kabel.
Gebruik (Het zoeken naar de satellieten)	Zet de bediening aan met de aan-/uitknop.Alle LEDs knipperen tweemaalWacht tot de LEDs van de ruststand en een satelliet continu branden. Het geheugen van de bediening zorgt ervoor dat de laatst gebruikte satelliet wordt weergegeven.Selecteer de gewenste satelliet door middel van de keuzeknoppen en druk daarna op de OK knop om uw keuze te bevestigen.De LED van de gekozen satelliet knippert tijdens het zoekproces.Zodra de LED continu brandt kunt u TV kijken.

WAARSCHUWING

Wanneer u de MOBILSAT-1 gaat verplaatsen, zorg er dan voor dat de antenne in zijn ruststand staat.

Opmerking

• Auto / Caravan montage-instructies worden in detail beschreven en geïllustreerd, wordt apart bijgevoegd.
• MOBILSAT-1 systeem automatisch terug naar de uitgangspositie wanneer het voertuig sneller rijdt dan 10 km / h. Voorwaarde is dat de GPS ontvanger stabiel.
  Om veilig te zijn, moet je altijd brengen de plant naar de uitgangspositie voordat hun voertuig te beginnen.
• Apart worden aangeschaft Power Adapter van ons, of als u het te kopen op uw eigen, kopen ALLEEN 18V / 3,3 A, die is gecertificeerd.

4. Firmware update

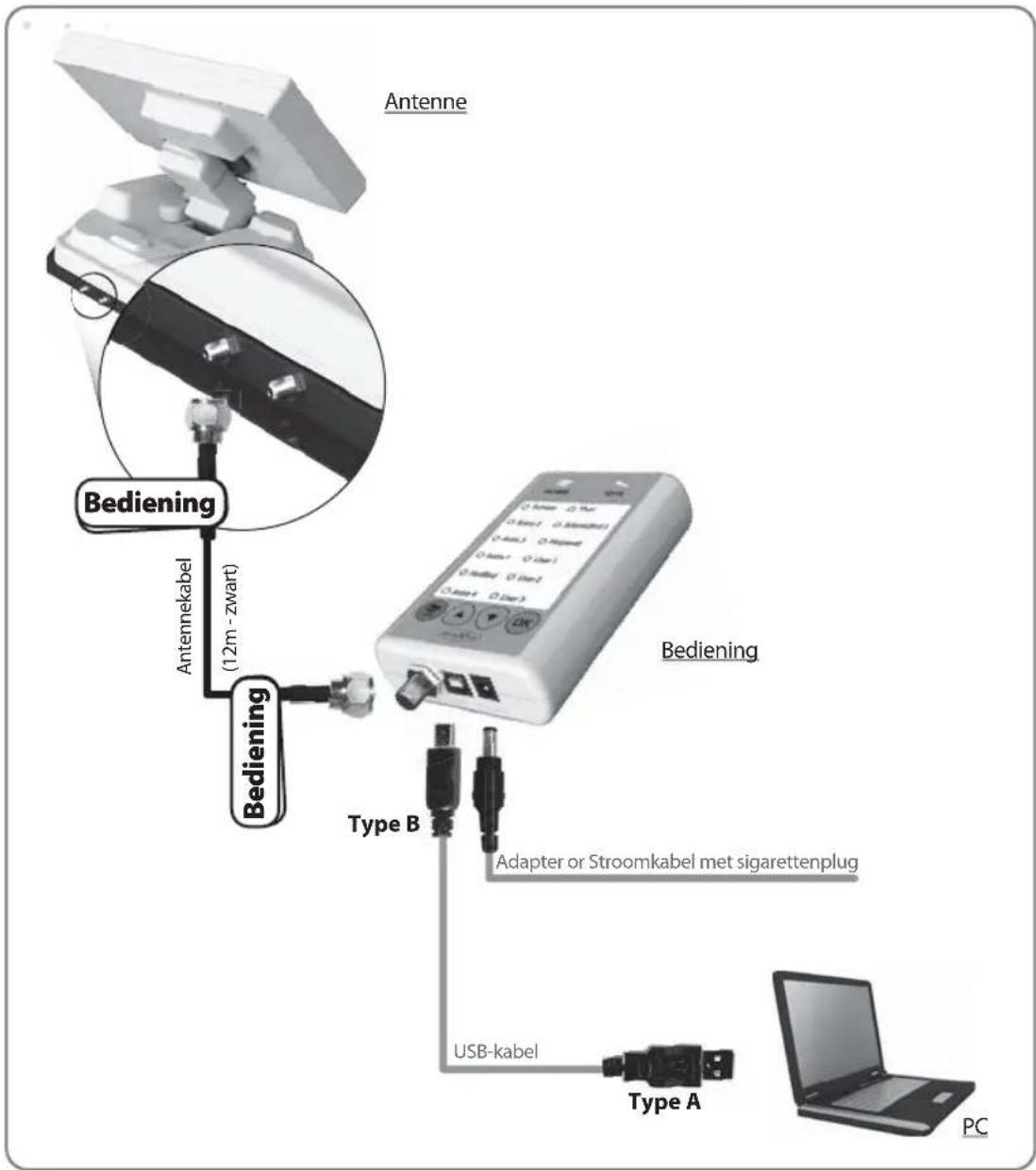

4-1. Aansluitschema voor het bijwerken van

"USB-poort wordt gebruikt voor firmware upgrades alleen"

Antenne Bediening (12m - zwart) Antennekabel Bediening Type B Adapter or Stroomkabel met sigarettenplug USB-kabel Type A PC

De MOBILSAT-1 is voorzien de meest up-to-date satelliet software en is bovendien dusdanig slim geprogrammeerd dat een wijziging van de satelliet operators niet direct tot een update noodzaken. In het geval een satelliet toch niet meer gevonden kan worden door de MOBILSAT-1, kunt u eenvoudig zelf een firmware update uitvoeren.

Op de website (www.self-sat.com) vindt u meer informatie over de update procedure.

4-2. Werk proces

Met behulp van MOBILSAT-1 updateprogramma, vernieuwt de satelliet gegevens van uw MOBILSAT-1.

i. Update programma downloaden

① Download de MOBILSAT-1 updateprogrammanaar uw pc via de homepage (www.self-sat.com). ※ Downloaden stuurprogramma-bestand, als je OS ondersteunt deze functie niet.

② Download de nieuwste satelliet gegevens naar uw PC via de homepage. ※ Zorg ervoor dat uw product locatie en download juiste locatie bestand.

③ Sluit de controller aan op uw pc via eenUSB-kabel en installeer de updateMOBILSAT-1 Programma dat u gedownload.

ii. Werk de 10 satellieten die vooraf zijn opgeslagen

④ Voer het MOBILSAT-1 update-programma

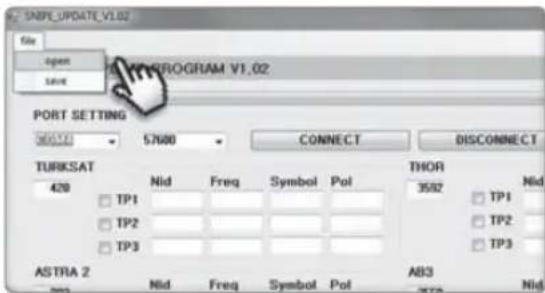

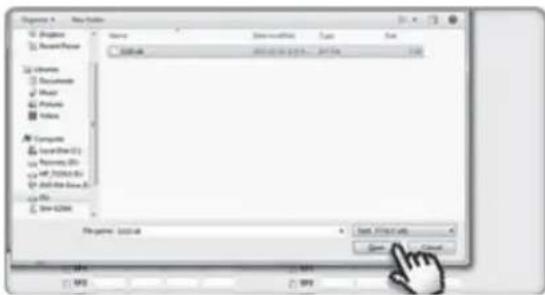

⑤ Klik op "bestand" op de linker-bovenzijde op het programma, en klik op "open" naar de map waarin gedownloade satelliet data bevat te selecteren
⑥ Selecteer de map en klik op "OK" knop.

SNPE_UPDATE_V1.02 File Open Save PORT SETTING 56712 57680 CONNECT DISCONNECT TURKSAT 420 Nid Freq Symbol Pol THOR 35/27 Nid TP1 TP2 TP3 TP1 TP2 TP3 ASTRA 2 Nid Freq Symbol Pol AB3 Nid

⑦ Wanneer de map wordt geopend, selecteer het bestand en klik op de knop "Openen".

⑧ De gegevens van 10 satellieten worden weergegeven voor u, maar ze zijn niet aanpasbaar door uzelf.

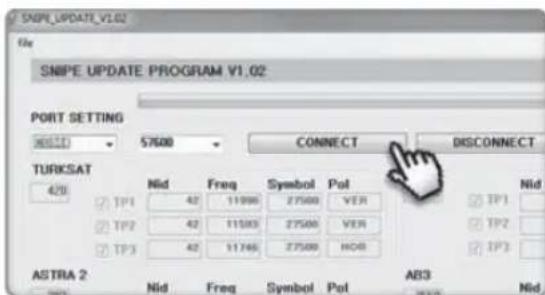

⑨ Controleer de poortinstellingen, klik vervolgens op de "CONNECT" knop.

SNPE_UPDATE_V1.02 SNPE_UPDATE_PROGRAM_V1.02 PORT SETTING 57600 CONNECT DISCONNECT TURKSAT 420 Nid Freq Symbol Pot TP1 42 11996 27500 VER TP2 42 11503 27500 VER TP3 42 11746 27500 NOB ASTRA 2 Nid Freq Symbol Pot AB3 Nid

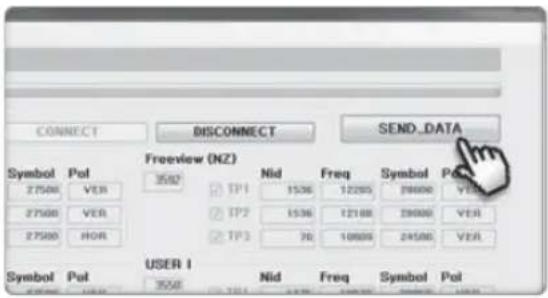

⑩ Once "SEND_DATA" button is activated, click the "SEND_DATA" button.

CONNECT DISCONNECT SEND_DATA Symbol Pol Freeview (NZ) 27500 VER 3582 Nid Freq Symbol Pol 27500 VER IP1 1536 12285 28000 VER 27500 HOR IP2 1536 12188 28000 VER 27500 HOR IP3 70 10800 24500 VER Symbol Pol USER I Nid Freq Symbol Pol

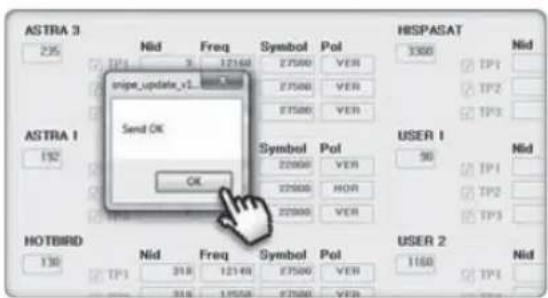

⑪ Wacht tot groene balk reikt tot het einde en "Verzenden OK" message box verschijnen die je.
⑫ Zodra "Verzenden OK" message box wordt weergegeven, wordt update voltooid.

ASTRA 3 235 Nid Freq Symbol Pol TIP1 3 12140 Z7500 VER imipe_update_v1 Send OK ASKAT ASTRA 1 192 OK Symbol Pol Z2000 VER Z7500 HOR Z7500 VER USER 1 96 Nid TIP1 TIP2 TIP3 HOTBIRD 130 Nid Freq Symbol Pol TP1 318 12140 Z7500 VER TP1 318 12140 Z7500 VER USER 2 1160 TP1 Nid

iii. Werk USER 1 \~ 2

• USER 1\~2 zijn voor een extra toevoeging van de gewenste satellieten, die niet vooraf zijn opgeslagen.
• Na het downloaden van de update-programma MOBILSAT-1, starten.

Vink dan het vakje op USER 1 \~ 2 die u wilt bijwerken, en schrijf de satellietgegevens in de doos zelf.

Volg dan de procedure vanaf ⑨ zoals hierboven.

Schakel de stroom uit en koppel de kabel voor update-procedure voltooid. Hoe satelliet-informatie bij te werken kan worden gewijzigd door alsgevolg van de nieuwste satelliet informatie. Zorg ervoor dat u te krijgen-hoe het product bij te werken via onze website (www.self-sat.com).

5. Probleemoplosser

Er zijn een aantal veelvoorkomende zaken de signaalkwaliteit of het functioneren van de MOBILSAT-1 kunnen beïnvloeden.

A. De aan/uitknop reageert niet.

i. Controleer of alle kabels goed zijn aangesloten

√ Verbinding tussen het vermogen en de Bediening
√ Verbinding tussen de Bediening en de antenne. Zorg ervoor dat de linker-poort van de antenne moet worden aangesloten op de Bediening.

Controleer of de sigaar jack / adapter is beschadigd.ii.

B. De schotel kan de gewenste satelliet niet vinden.

i. Satellietsignalen kunnen geblokkeerd of verzwakt worden door gebouwen, bomen en andere obstakels. Controleer of u vanuit de antenne vrij zicht op de satelliet heeft.
ii. Controleer op www.self-sat.com of er een firmware update dient plaats te vinden.

i. In het geval dat de antenne niet meer beweegt.

√ Probeer dan de stroom aan en uit te zetten.

ii. In het geval dat de antenne een geluid maakt terwijl deze niet beweegt.

√ Probeer dan de stroom aan en uit te zetten. Als dit niet werkt neem dan contact op met uw lokale verkoper voor assistentie.

D. Andere zaken

i. Als het systeem verkeerd is aangesloten zal het niet correct werken, neem contact op met uw lokale verkoper voor assistentie en controle van de kabels.

6. Technische specificaties

6-1. Afmetingen

Afmetingen		454 x 316 x 188 mm
Gewicht	Hoofdeenheid / Basispakket / Full Package (met optionele onderdelen)	10.1Kg / 15.6Kg / 19.1Kg
Type systeem		Stationair
Versterking signaal (Gain)		33.7 dBi @ 12.7GHz
Min. uitgestraald vermogen (EIRP)		50 dBw
Polarisatie		Lineair (Horizontaal/Verticaal)
LNB uitgang		1 aansluiting (optioneel 2e aansluiting)
Frequentiebereik input		10.7 ~ 12.75 GHz
Frequentiebereik output		950 ~ 2,150 MHz
Draaibereik		Elevatie/Rotatie/Skew 15°-90°/onbegrensd (360) / -60 °±60°
Draaisnelheid	Elevatie/ Rotatie/ Skew	6°/s / 12°/s / 15°/s
Maximale zoektijd		3 minuten
Ingangsspanning		DC 12~24V
Stroomverbruik tijdens zoeken		30W (in searching)
Werktemperatuur		-30°C ~ +60°C
