TTR-8632UCE - Hi-Fi Systeem Reflexion - Gratis gebruiksaanwijzing en handleiding

Type product	Hi-Fi systeem
Merk	Reflexion
Model	TTR-8632UCE
Afmetingen (B x H x D)	ca. 360 x 220 x 280 mm
Gewicht	ca. 4,2 kg
Voeding	AC 230V ~ 50Hz
Vermogen	2 x 20W RMS
Functies	FM-radio, CD-speler, USB-aansluiting, Bluetooth, aux-ingang
Radiofrequentiebereik	FM 87,5 - 108 MHz
CD-ondersteuning	CD, CD-R, CD-RW
Bluetooth-versie	5.0
Aansluitingen	USB (2.0), aux-in (3,5 mm), koptelefoon (3,5 mm)
Luidsprekers	2-weg, 2 x 4 ohm
Afstandsbediening	Ja, inbegrepen
Display	LED-scherm
Onderhoud en reiniging	Stofvrij houden met zachte, droge doek; geen agressieve schoonmaakmiddelen gebruiken
Veiligheid	Niet blootstellen aan vocht; alleen gebruiken in droge ruimtes; netsnoer niet beschadigen
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice van Reflexion voor onderdelen en reparatie
Algemene informatie	Geschikt voor thuisgebruik; eenvoudig te bedienen via knoppen en afstandsbediening

Veelgestelde vragen - TTR-8632UCE Reflexion

Hoe kan ik de radiozenders opslaan op de Reflexion TTR-8632UCE?

Druk op de MEMORY-knop om een zender op te slaan. Selecteer met de frequentieknoppen de gewenste zender en druk nogmaals op MEMORY om te bevestigen. Herhaal voor voorinstellingen.

Kan ik muziek van mijn telefoon afspelen via Bluetooth?

Ja, schakel Bluetooth op uw telefoon in en zoek naar 'TTR-8632UCE'. Selecteer het apparaat om te koppelen. Na succesvolle koppeling kunt u draadloos muziek streamen.

Wat moet ik doen als de CD niet wordt herkend?

Controleer of de CD schoon en niet bekrast is. Plaats de CD met het label naar boven. Als het probleem aanhoudt, probeer dan een andere CD. Als dat ook niet werkt, neem contact op met de klantenservice.

Is de afstandsbediening inbegrepen?

Ja, de afstandsbediening wordt meegeleverd. Plaats twee AAA-batterijen (niet inbegrepen) in de afstandsbediening en richt deze op het apparaat voor bediening op afstand.

Hoe sluit ik een extern apparaat aan op de aux-ingang?

Gebruik een 3,5 mm audiokabel (niet meegeleverd). Sluit de ene kant aan op de AUX IN-poort van het systeem en de andere kant op uw apparaat. Selecteer vervolgens de aux-bron op het systeem.

Wat is het vermogen van de luidsprekers?

Het systeem levert 2 x 20W RMS, wat voldoende is voor een gemiddelde woonkamer. Het geluid is helder en gebalanceerd.

Kan ik de bas- en treble-instellingen aanpassen?

Ja, druk op de BASS of TREBLE-knop en draai aan de volumeknop om de gewenste niveau's in te stellen. Het display toont de instelling.

Hoe reinig ik het apparaat?

Gebruik een zachte, droge doek om het oppervlak af te nemen. Gebruik geen vloeibare of schurende schoonmaakmiddelen, omdat deze het oppervlak kunnen beschadigen.

Werkt het systeem op batterijen?

Nee, het systeem werkt alleen op netstroom via het meegeleverde netsnoer. Sluit het aan op een 230V stopcontact.

Wat moet ik doen als er geen geluid uit de luidsprekers komt?

Controleer of het volume niet op nul staat. Zorg ervoor dat de juiste bron is geselecteerd (bijv. CD, FM, Bluetooth). Controleer ook of de luidsprekerkabels goed zijn aangesloten.

GEBRUIKSAANWIJZING TTR-8632UCE Reflexion

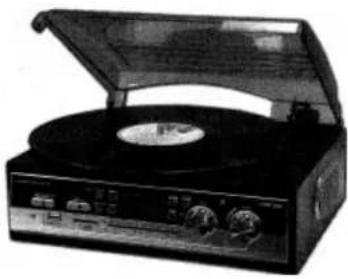

Platenspeler met radio TTR-8632UCE

Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC BENELUX B.V.

Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.

Belangrijk! Beslist lezen!

Deze gebruiksaanwijzing is een integraal onderdeel van dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikneming en het gebruik.

Lees deze gebruiksaanwijzing zorgvuldig door! Bij schades, die ontstaan door het niet opvolgen van de handleiding, vervalt het recht op garantie. Voor volgschades, die hieruit ontstaan zijn wij niet aansprakelijk.

Bewaar deze gebruiksaanwijzing zorgvuldig!

Introductie

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Om een optimaal en veilig gebruik van het apparaat te kunnen garanderen, dient u als gebruiker de voorschriften in deze gebruiksaanwijzing in acht te nemen.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

VEILIGHEIDSAANWIJZINGEN

Het uitroepteken in de driehoek wijst de gebruiker op belangrijke aanwijzingen betreffende de bediening en onderhoud in deze handleiding, die u beslist moet opvolgen.

Het flitssymbool in de driehoek wijst de gebruiker op "gevaarlijke spanningen" op sommige vrijliggende onderdelen in het toestel.

Om het gevaar van een elektrische schok uit te sluiten, moet u de behuizing in geen geval verwijderen. Binnenin bevinden zich geen door de gebruiker zelf te repareren onderdelen. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde reparateur.

Dit toestel werkt op 230V \~ 50Hz netspanning. Als u het toestel langere tijd niet gebruikt moet de stekker uit het stopcontact gehaald worden.

Stel het toestel niet bloot aan vochtigheid of regen. Haal bij onweer de netstekker uit.

Schakel het systeem pas in nadat u alle verbindingen gecontroleerd hebt.

Plaats het toestel op een plek waarbij het onbelemmerd geventileerd kan worden. Zet het niet op een tapijt of in de buurt van gordijnen en bouw het niet in een bijv. boekenkast

Stel het toestel noch aan direct zonlicht noch aan warmtebronnen bloot.

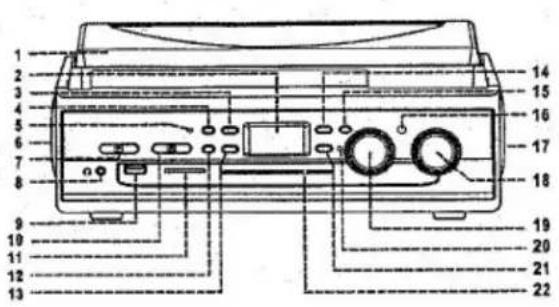

1. Afdekkap
2. LC-display
3. Opname • toets
4. Keuzetoets USB/SD
5. Bedrijfsindicatie
6. Luidspreker links
7. Apparaat uit / functieschakelaar
8. 3,5 mm- hoofdtelefoonbus
9. USB-aansluiting
10. FM /MW bandschakelaar
11. SD/MMC kaartsleuf
12. Album +
13. Titelsprong achterwaarts
14. Start / Pauze / Stop

15. X-bas aan/uit

16. Sensor afstandsbediening

17. Luidspreker rechts
18. Volume +/-
19. Zender afstemknop
20. FM-stereo-aanduiding
21. Titelsprong voorwaarts ▶
22. LED- pointer voor zenderfrequentie
23. Adapter voor singles
24. 33/45 toerenschakelaar
25. Toonarmhouder
26. Line out voor aansluiting op een extern systeem
27. FM- werpantenne
28. LP auto-stop aan/uit
29. Netkabel met netstekker

RADIO WERKING

1. Zet de functieschakelaar (7) op TUNER.
2. FM werpantenne (27) volledig uittrekken.
3. Zet de bandschakelaar (10) op AM/MW of FM of FM-stereo.
4. Stel m.b.v. de draaiknop (19) de frequentie van de zender in.
5. Stel het gewenste volume in (18).
6. Zet de schakelaar (10) op FM, wanneer u storingen heeft in FM-stereo. Bij FM stereo- ontvangst gaat de aanduiding (20) branden.
7. Radio uit: zet de schakelaar (7) op OFF.

MP3/ WMA BESTANDEN AFSPELEN VIA USB -STICK OF GEHEUGENKAART

Aansluiting

Het systeem decodeert MP3/WMA bestanden die op een USB-stick of op een SD/MMC-kaart opgeslagen zijn.

1. Zet de functieschakelaar (7) op USB/SD en kies dan met de keuzetoets (4) USB of CARD.
2. De USB-stick of kaart juist insteken.
3. Het verkeerd aansluiten van de USB-stick of de kaart kan het apparaat en uw geheugenmedium beschadigen. Let beslist op een juiste aansluiting resp. juist inschuiven!!!
4. Het systeem gaat de bestanden automatisch inlezen (duurt een paar seconden) en toont dan in het display (2) de titel en album.

1. Toets PLAY/PAUZE/STOP (14) indrukken en de eerste titel wordt afgespeeld.
2. Pauze: PLAY/PAUZE/STOP (14) kort indrukken, het afspelen wordt onderbroken en de tijd knippert op het display (2). Opnieuw op de toets (14) drukken en het afspelen wordt hervat.
3. Om het afspelen te stoppen drukt u langer dan 2 seconden op de PLAY/PAUZE/STOP (14) toets.

- Titelsprong /snelle doorloop (voorwaarts 21 ▶, achterwaarts 13 ◀)

Na de volgende titel springen: toets (21) kort indrukken

Naar het begin van de titel springen:toets (13) kort indrukken

Naar de vorige titel springen: toets (13) tweemaal indrukken

Snel vooruit spoelen: toets (21) ingedrukt houden

Snel terug spoelen: toets (13) ingedrukt houden

- Album controle

1. Druk op de toets "FOLDER UP" (12), om naar het volgende album te springen.
2. Met de toetsen ▶ (21) of ◀ (13) de titels doorlopen.
3. Met toets (14) wordt het afspelen gestart.

BELANGRIJK!!

- Bij het direct aansluiten van een MP3-speler op de USB-poort, kan het gebeuren dat de bestanden niet decodeert kunnen worden. Dit heeft niets met de techniek PL-520USB te maken maar met de verschillende MP3-formaten waarvan niet alle gedecodeerd kunnen worden.

ID3 –functie (weergave titelnaam / album) (alleen via de afstandsbediening!!)

1. Druk tijdens het afspelen op de toets "INFO". De titelnaam /album wordt op het display weergegeven. Druk opnieuw op de toets INFO op de afstandsbediening om de functie uit te schakelen.

Zoekfunctie naar titel-/ albumnamen (alleen via de afstandsbediening!!)

LET OP: USB/SD- functie moet zich in de STOP mode bevinden.

1. Druk eenmaal op de toets FIND op de afstandsbediening, vervolgens op toets (21) of (13). Zoekfunctie in alfabetische volgorde van de titels. Als de titel gevonden is met toets (14) afspelen.
2. Druk opnieuw op de toets FIND op de afstandsbediening, waarna albumnaam getoond wordt. Zoek met de toets (21) of (13) naar het gewenste album. Als het gewenste album gevonden is kan deze afgespeeld worden met de toets (14).

BELANGRIJK

• Als er geen titelnaam op het geheugenmedium opgeslagen is, verschijnt NO FILE (titel) of ROOT (album).

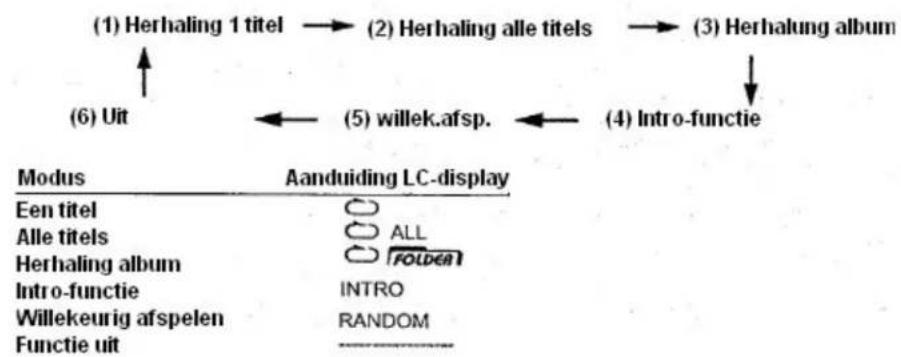

• Herhaal- / intro- /willekeurige volgorde –functie (alleen via de afstandsbediening !!)

Druk voor of tijdens het afspelen op de toets REPEAT/INTRO/RANDOM van de afstandsbediening.

Bij elke druk op de toets wisselt het afspeelformaat als volgt:

- Herhaalfunctie

Eén / alle titel of een album

- Intro-functie

Elke titel wordt ca. 10 seconden afgespeeld

• Willekeurige weergave

De titels worden in willekeurige volgorde afgespeeld.

Geprogrammeerd afspelen van max. 32 titels (alleen via afstandsbediening)

1. Schakel over op USB/SD modus, NIET opstarten, moet in de stopmodus blijven.
2. Druk op de toets PROGRAM op de afstandsbediening, PROG verschijnt op het display (2)
3. Selecteer met de toetsen ▶ (21) of ◀ (13) een titel.
4. Druk opnieuw op de toets PROGRAM op de afstandsbediening ter bevestiging.
5. Herhaal de stappen 3 en 4 tot alle titels (max. 32) geprogrammeerd zijn.
6. Start het afspelen van het geprogrammeerde met de toets ▶ II / ■ (14).
7. Om het geprogrammeerde te wissen drukt u op de toets STOP op de afstandsbediening tot de aanduiding PROG in het display uitgaat.

Het apparaat kan direct opnemen vanaf LP naar USB of SD/MMC geheugenmedium.

A) LP Encoding (geheugenmedium USB of SD plaatsen!!)

1. Zet de functieschakelaar (7) op de stand PHONO en druk op toets • REC (3).
2. De aanduiding USB CARD knippert. Selecteer met de toetsen (21) of (13) USB of SD.
3. Druk op toets • REC (3), de aanduidingen knupperen. Na enkele seconden is het systeem klaar voor de opname.
4. Start de platenspeler (zie werking platenspeler).
5. Om de opname te beëindigen moet u de toets • REC (3) ingedrukt houden tot de aanduiding niet meer knippert en het apparaat in de normale werking terugkeert.

Let op:

• Een opname wordt gemaakt in de 1:1 snelheid van de plaat.
• Het systeem maakt een album aan en slaat de titels daar op.
• Het opnameformaat is vanaf fabriek ingesteld op MP3 BIT RATE: 128 KBPS, 44,1kHz. (om dit te veranderen zie opnameformaat)
• Er wordt geen titel of albumnaam opgeslagen.
• Om de opname te stoppen, toets RECORD (3) indrukken.
• Een opname is alleen dan volledig, wanneer de titel of de plaat beëindigd is. Indien u tijdens een titel de opname onderbreekt, wordt NIET de complete titel op het desbetreffende geheugenmedium opgenomen.

B) Kopieren van MP3/WMA bestanden van USB naar kaart of van kaart naar USB

Zet de functieschakelaar (7) op de stand USB/SD.

a) Eén titel kopiiëren

1. Druk tijdens het afspelen van de te kopieren titel op toets • REC (3) tot ↔ & [REC] knipperend op het display verschijnt. Het kopieren is gestart en stopt automatisch nadat de titel beëindigd is.

1. Plaats een USB-stick of een kaart en wacht totdat alle titels ingelezen zijn. Het apparaat moet zich in de stopmodus bevinden !!
2. Druk op toets • REC (3) tot op het display knippert. Het kopiëren is gestart en stopt automatisch nadat alle titels gekopieerd zijn.

Verwijderen van bestanden op een USB-stick / SD kaart (alleen via afstandsbediening mogelijk)

Eén bestand:

1. Toets (2) INFO indrukken en ongeveer 3 sec. vasthouden (display DEL -001)
2. Selecteer het bestand met toets ▶ (21) of ◀ (13)
3. Druk op toets REC (3), waarna YES/NO verschijnt. Maak u keuze met toets (7).
4. Bevestig uw keuze met REC (3) en het geselecteerde bestand wordt gewist.

Alle bestanden:

1. Toets (2) INFO indrukken en ongeveer 3 sec. vasthouden.
2. Druk op toets REC (3), waarna YES/NO verschijnt. Maak u keuze met toets (7).
3. Bevestig uw keuze met REC (3) en alle bestanden worden gewist.

C) Opnameformaat wijzigen (alleen via afstandsbediening

Volgende formaten zijn beschikbaar (fabrieksinstelling 128KBPS): 32 /64 /96 /128 /192 /256 KBPS. Denk er aan dat de kwaliteit beter is bij een hoger formaat, echter neemt dit ook meer geheugen in beslag op het geheugenmedium!

1) Schakelaar (7) op stand PHONO zetten en in de stopmodus laten.
2) Toets INFO op de afstandsbediening indrukken. Op het display wordt de momentele bitrate (128 KBPS) getoond.
3) Verander de bitrate met toets ▶ (21) of ◀ (13)
4) Bevestig uw keuze met de toets INFO op de afstandsbediening

Verwijderen van een USB-stick of een geheugenkaart

Het apparaat moet uitgeschakeld zijn !!! Schakelaar op stand OFF

USB-stick: De stick recht uittrekken, dus niet kantelen.

Kaarten: Druk de kaart in zodat deze ontgrendelt en uit het apparaat verwijdert kan worden.

Werking van de platenspeler

Verwijder de systeembescherming

1. Zet de schakelaar (7) op stand PHONO.
2. Stel de passende snelheid op 33,3 of 45 toeren.
3. Leg een plaat op het draaiplateau, bij een single eerst de adapter plaatsen.
4. Til de toonarm voorzichtig omhoog en leg deze aan het begin van de plaat.
5. Stel het gewenste volume in.
6. Als de plaat afgespeeld is en het plateau stilstaat, neemt u de toonarm voorzichtig van de plaat en plaatst u hem terug op zijn houder, eventueel vergrendelen.

LET OP: bij sommige LP's is het mogelijk dat het apparaat stopt voordat de laatste titel afgespeeld is. Dit komt helaas door de verschillende standaards van de platenindustrie. Als u een dergelijke plaat heeft, kunt u de automatische uitschakeling deactiveren via de schakelaar (28) op de achterzijde van het apparaat.

Belangrijk: als de automatische uitschakeling deactiveert is, blijft het draaiplateau draaien totdat het apparaat handmatig uitgeschakeld wordt !!

LINE OUT

U kunt het apparaat op uw hifi-installatie (AUX) aansluiten. Gebruik hiertoe een in de vakhandel verkrijgbare kabel, verbindt de kabel via de bussen (26) met uw installatie.

Afstandsbediening (alleen voor USB / kaart

Plaats 2x 1,5 V AAA/UM-4 batterijen (worden niet meegeleverd) met de juiste polariteit in de afstandsbediening.

Functions

1. FIND	In de MP3/WMA modus indrukken om de zoekfunctie album te activeren.
2. INFO I	n de stopmodus kan het opnameformaat gewijzigd worden.
3. REC A	ctiveren van de opnamefunctie
4. REP/INTRO/RAN A	ctiveren van de verschillende afspeelmogelijkheden, zoals willekeurige volgorde, intro en herhaalfunctie.
5. PROGRAM	Programmeerfunctie
6. PLAY/PAUZE ▶ II	Start / pauze
7. SKIP/SEARCH/BACKWARD▶	Titelsprong, snel voorwaarts spoelen
SKIP/SEARCH/BACKWARD◀	Titelsprong, snel achterwaarts spoelen
8. STOP ■	Het afspelen stoppen
9. FOLDER UP▲/DOWN▼	Albumkeuze +/-
10. SOURCE	Overschakelen USB /SD-MMC-kaart

X-bas

Met toets (15) kunt u het basgeluid versterken.

Hoofdtelefoon (wordt niet meegeleverd)

U kunt een hoofdtelefoon met 3,5 mm jackplug op de bus (8) aansluiten, de luidspreker worden dan automatisch uitgeschakeld.

Technische gegevens

FM frequentie 88 108 MHz

MW/AM frequentie 540 – 1600 kHz

MP3 bitrate 32 - 256 KBPS

Vermogensverbruik max. 16 Watt

Netwerking 230V 50Hz

Aanwijzing milieubescherming

Dit product mag aan het eind van zijn levensduur niet samen met het normale huishoudafval verwijderd worden. Breng het naar een plaats waar elektrische en elektronische apparatuur gerecycled worden. Het symbool op dit product of in de bijbehorende literatuur geven dit aan.

De materialen zijn volgens hun kenmerken recyclebaar. Door de recycling, het hergebruik van grondstoffen of andere vormen van hergebruik van oude apparaten levert u uw bijdrage aan de bescherming van het milieu. Informeer bij uw gemeente over het voor u geldende afvalbrengpunt.

Neem dit in acht:

Dit apparaat heeft de mogelijkheid om muziek van CD of grammofoonplaten te converteren naar het MP3-formaat en deze bestanden op te slaan op een gegevensdrager zoals een USB-geheugenstick of SD/MMC- geheugenkaart.

Wij wijzen u er op, dat de op die manier gemaakte kopieën uitsluitend voor privé doeleinden gebruikt mogen worden.

Het verhuren of verkopen van deze bestanden is een overtreding van de auteurswet en kan strafrechtelijk vervolgd worden.

Batterijen en accu's mogen niet bij het huishoudelijke afval

De eindverbruiker is wettelijk verplicht alle lege batterijen en accu's (van knoopcel tot loodaccu) in te leveren. Het meegeven met het huisvuil is verboden.

Batterijen en accu's die schadelijke stoffen bevatten zijn gekenmerkt met een "doorgestreepte afvalcontainer" en met een van de chemische symbolen, die wijzen op het verbod ze via het huisvuil af te voeren. De symbolen voor de daarvoor verantwoordelijke zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. U kunt verbruikte accu's en batterijen inleveren in winkels waar batterijen verkocht worden, of bij het gemeentelijk inzamelpunt voor klein chemisch afval.

(Ma. t/m dond.: 08:00-17:00, vrijd.: 08:00-14:00 uur)

www.ultramedia.de

verleent voor dit product een garantie van 24 maanden vanaf aankoopdatum.

Buiten garantie vallen slijtageonderdelen, esthetische onderdelen, producten met een beschadigd garantiezegel of onleesbare serienummer, alsook schades die door onvakkundige bediening en/of ongeoorloofd gebruik, door gebruik van niet originelen onderdelen, ongeschikte verpakking of uit andere gronden veroorzaakt zijn die niet te wijten zijn aan de " Reflexion " producten.

Let beslist op alle waarschuwingen die in deze gebruiksaanwijzing genoemd worden.

In het geval van een garantieclaim, stuurt u het systeem in de originele verpakking, inclusief alle toebehoren en een kopie van de aankoopbon gefrankeerd (afzender betaald verzendkosten) aan het bovengenoemd adres. Voor transportschade van apparaten die niet in de originele verpakking teruggestuurd zijn, is UltraMedia niet aansprakelijk! UltraMedia zal het apparaat gefrankeerd aan u terugsturen. Neem contact op met uw leverancier of met het bovengenoemde adres voordat u het systeem terugstuurt.
