XBike 700 - Vélo d'appartement Klarfit - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Vélo d'appartement Klarfit XBike 700 avec résistance réglable, écran LCD, et support pour tablette.
Dimensions	Dimensions compactes pour un usage domestique, facilitant le rangement.
Poids maximal utilisateur	Poids maximal supporté : 100 kg.
Utilisation	Idéal pour un entraînement cardio à domicile, avec plusieurs niveaux de résistance.
Maintenance	Vérifier régulièrement les vis et les boulons, nettoyer le cadre après utilisation.
Sécurité	Utiliser uniquement sur une surface plane, porter des chaussures appropriées.
Informations générales	Facile à assembler, convient aux utilisateurs de tous niveaux.

FOIRE AUX QUESTIONS - XBike 700 Klarfit

Comment assembler le Klarfit XBike 700 ?

Veuillez suivre le manuel d'instructions fourni avec le produit. Assurez-vous de rassembler tous les outils nécessaires avant de commencer l'assemblage.

Le vélo fait du bruit pendant l'utilisation, que faire ?

Vérifiez que toutes les vis et boulons sont bien serrés. Si le bruit persiste, examinez les pièces mobiles pour détecter tout objet étranger ou usure.

Comment régler la résistance sur le Klarfit XBike 700 ?

La résistance peut être ajustée à l'aide du bouton de résistance situé sur le guidon. Tournez dans le sens des aiguilles d'une montre pour augmenter la résistance et dans le sens inverse pour la diminuer.

Comment utiliser le moniteur de performance ?

Le moniteur s'allume automatiquement lorsque vous commencez à pédaler. Il affiche la distance, le temps, les calories brûlées et la vitesse. Pour réinitialiser les données, appuyez sur le bouton 'Reset'.

Y a-t-il une limite de poids pour l'utilisation du Klarfit XBike 700 ?

Oui, le poids maximum recommandé pour l'utilisateur est de 100 kg.

Comment nettoyer et entretenir le vélo d'appartement ?

Utilisez un chiffon humide pour essuyer les surfaces. Évitez les produits chimiques agressifs. Vérifiez régulièrement les vis et boulons pour vous assurer qu'ils sont bien serrés.

Est-il possible de plier le Klarfit XBike 700 pour le rangement ?

Oui, le Klarfit XBike 700 est conçu pour être pliable. Suivez les instructions dans le manuel pour le plier correctement.

Le vélo ne s'allume pas, que faire ?

Vérifiez que le vélo est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer les piles du moniteur.

Quelle est la garantie du Klarfit XBike 700 ?

Le Klarfit XBike 700 est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Veuillez consulter votre preuve d'achat pour plus de détails.

Comment régler la hauteur de la selle ?

Pour régler la hauteur de la selle, déverrouillez le levier de réglage, ajustez la selle à la hauteur désirée, puis verrouillez le levier en place.

MODE D'EMPLOI XBike 700 Klarfit

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les consignes suivantes de branchements et d'utilisation pour éviter d'éventuels dommages techniques.

Avertissement / consignes générales de sécurité

• Lire attentivement ce mode d'emploi avant d'assembler et d'utiliser l'appareil. Pour utiliser l'appareil en toute sécurité et de manière efficace, il est nécessaire de l'assembler, de l'entretenir et de l'utiliser de manière conforme. S'assurer que toutes les personnes utilisant cet appareil ont été informées des risques et des consignes de sécurité.
• Avant de commencer à s'entraîner avec l'appareil, consulter un médecin et se faire ausculter pour s'assurer qu'aucun problème physique ou de santé n'empêchera une manipulation sure et efficace de cet appareil d'entraînement. En cas de médicamentation agissant sur la tension artérielle, le rythme cardiaque ou le taux de cholestérol, la consultation d'un médecin est absolument nécessaire avant de commencer l'entraînement.
• Être attentif aux signaux de son corps. Un mauvais entraînement ou un surentraînement peuvent être nuisible pour la santé. Interrompre immédiatement l'entraînement si les symptômes suivants se manifestent : douleur/sensation de compression dans la poitrine, rythme cardiaque irrégulier, gène respiratoire extrême, signes de légère somnolence, de vertige ou de nausée. Si un seul de ces symptômes apparaît, consulter immédiatement un médecin avant de continuer l'entraînement.
• Les enfants ainsi que les personnes dont les capacités physiques, mentales ou sensorielles sont réduites, ou qui présentent une expérience et/ou des connaissances insuffisantes, doivent utiliser l'appareil uniquement s'ils sont surveillés par la personne responsable de leur sécurité, ou s'ils ont assimilé les consignes d'utilisation de l'appareil que cette personne leur a fournies. Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Placer l'appareil sur une surface sèche et plane.
• S'assurer avant chaque entraînement que toutes les vis et toutes les attaches sont correctement fixées.
• La sécurité de l'appareil ne peut être garantie que si celui-ci est régulièrement entretenu et s'il est inspecté en vue de déceler des détériorations ou traces d'usure.
• Utiliser l'appareil exclusivement aux fins prévues. S'il s'avère, pendant le montage ou l'inspection, que des composants sont défectueux ou si l'appareil produit des sons inhabituels pendant l'entraînement, interrompre immédiatement la session. Utiliser de nouveau l'appareil uniquement après avoir identifié et résolu le problème.
• Porter une tenue adaptée pendant l'utilisation de l'appareil. Éviter de porter des vêtements larges susceptibles de se coincer dans l'appareil et de réduire ainsi la liberté de mouvement de l'utilisateur.
• L'appareil a été testé et certifié conforme à la norme EN957 autorisant son usage domestique. Le poids maximal de l'utilisateur ne doit pas excéder 120 kg.
• L'appareil n'est pas destiné à un usage thérapeutique.
• Soulever ou déplacer l'appareil avec précaution. Utiliser des techniques de levage ménageant le dos et se faire aider par d'autres personnes pour déplacer l'appareil.
• Ne pas exposer l'appareil à la pluie.
• Ne pas poser de récipient rempli de liquide sur l'appareil, comme par exemple un vase.
• Utiliser exclusivement les accessoires recommandés par le fabricant.
• Ne pas réparer cet appareil soi-même.
• Pour la maintenance, s'adresser à un technicien du service après-vente.
• Nettoyer l'appareil uniquement avec un chiffon sec.
• Ne pas poser de sources de flamme nue sur l'appareil, comme par exemple une bougie allumée.
• Tenir les petits objets (par exemple les vis et le matériel d'assemblage, les cartes mémoire) et le matériel d'emballage hors de la portée des enfants pour éviter qu'ils ne les avalent. Empêcher les enfants de jouer avec les films de protection. Il existe un risque d'étouffement !
• Conserver l'emballage d'origine. Pour garantir une protection suffisante de l'appareil pendant son transport, emballer l'appareil dans son emballage d'origine.

Montage

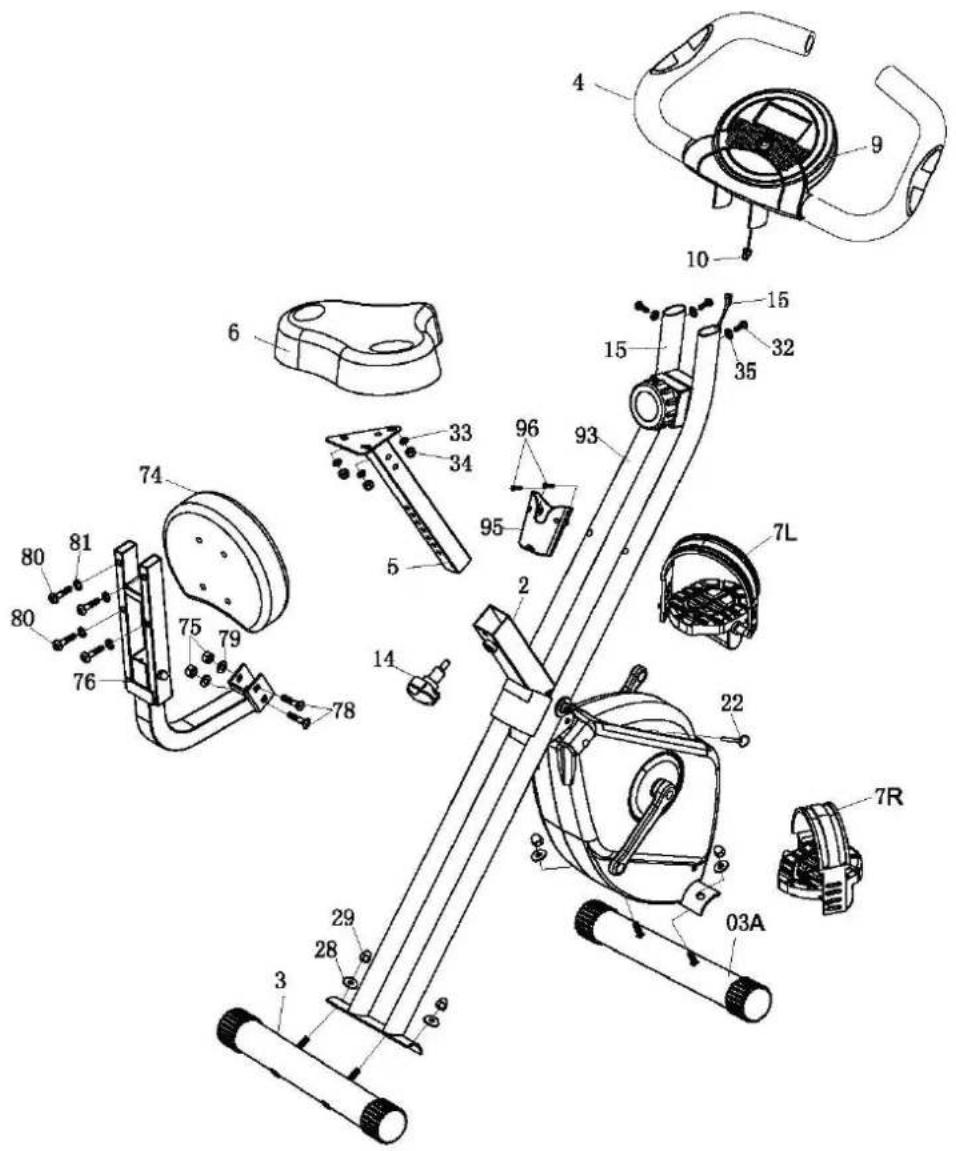

Vue éclatée et pièces détachées

Pieds arrière 3 34 Écrou de sécurité M8 pour la selle

Pieds avant avec roulettes 3a 35 Rondelle élastique ID.2

Guidon avec console 4 74 Coussin de dossier

Tige de selle 5 75 Écrou de sécurité M8

Selle 6 76 Barre de fixation du coussin de dossier

Pédales L & R 7 78 Vis d'arrêt M8*50L

Pommeau ajustable M16 14 79 Rondelle I.D8.2

Câble du capteur 15 80 Vis à six pans creux M8*50L

Goupille de sécurité 22 81 Rondelle élastique

Rondelle ondulée ID8.2 28 93 Barre de fixation avant

Écrou borgne 29 95 Attache pour la télécommande

Vis à six pans creux M6 x 12 32 96 Vis M5 x 15

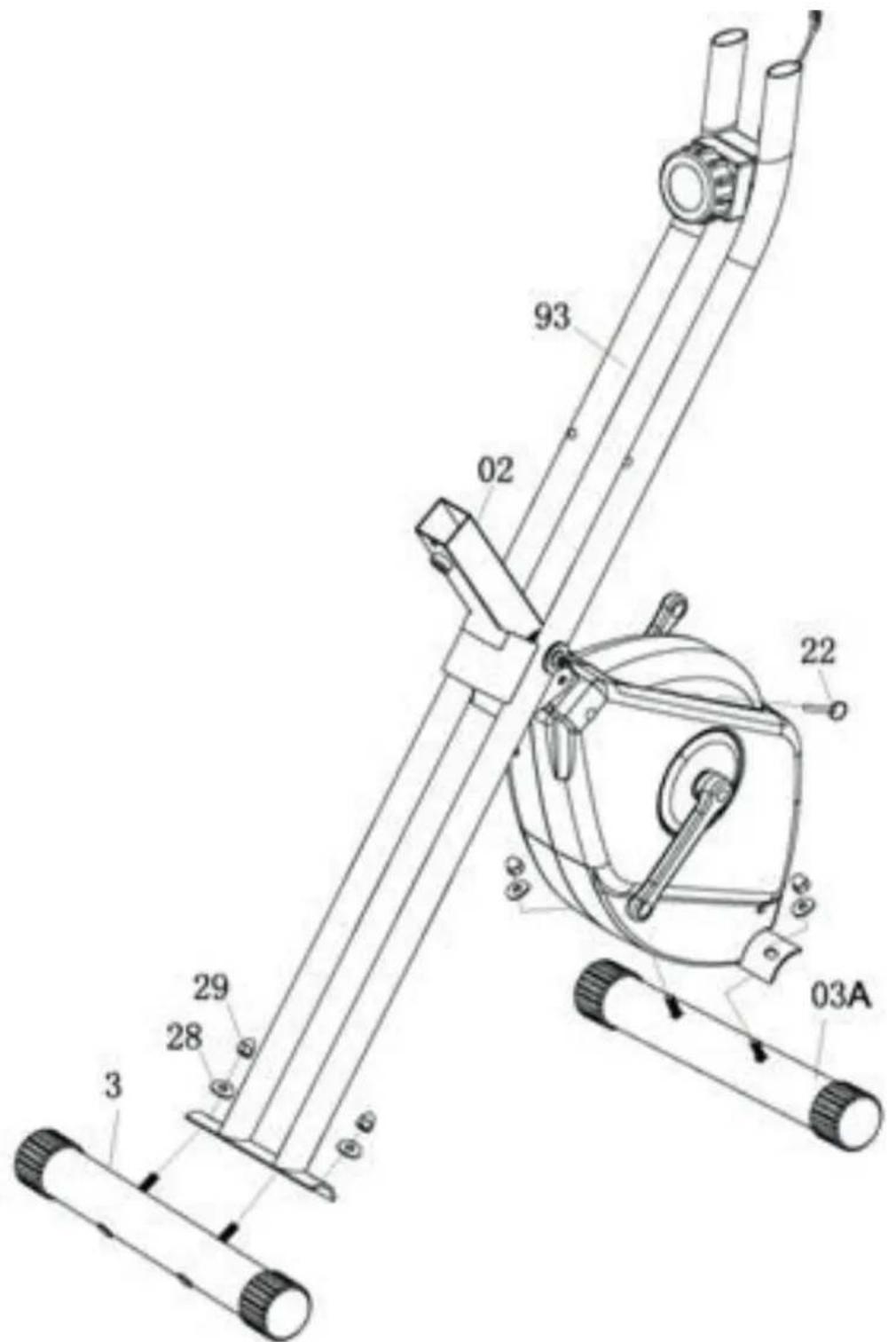

Montage - Étape 1

• Enlever la goupille de sécurité (22) ; réintroduire la goupille de sécurité après avoir déplié le X-Bike tel qu'illustré ci-dessous.
• Fixer les pieds avant (03A) au cadre principal (02) au moyen de 2 rondelles ondulées (28) et de 2 écrous borgnes (29).
• Fixer ensuite les pieds arrière (03) au cadre principal (02) au moyen de 2 rondelles ondulées (28) et 2 écrous borgnes (29)

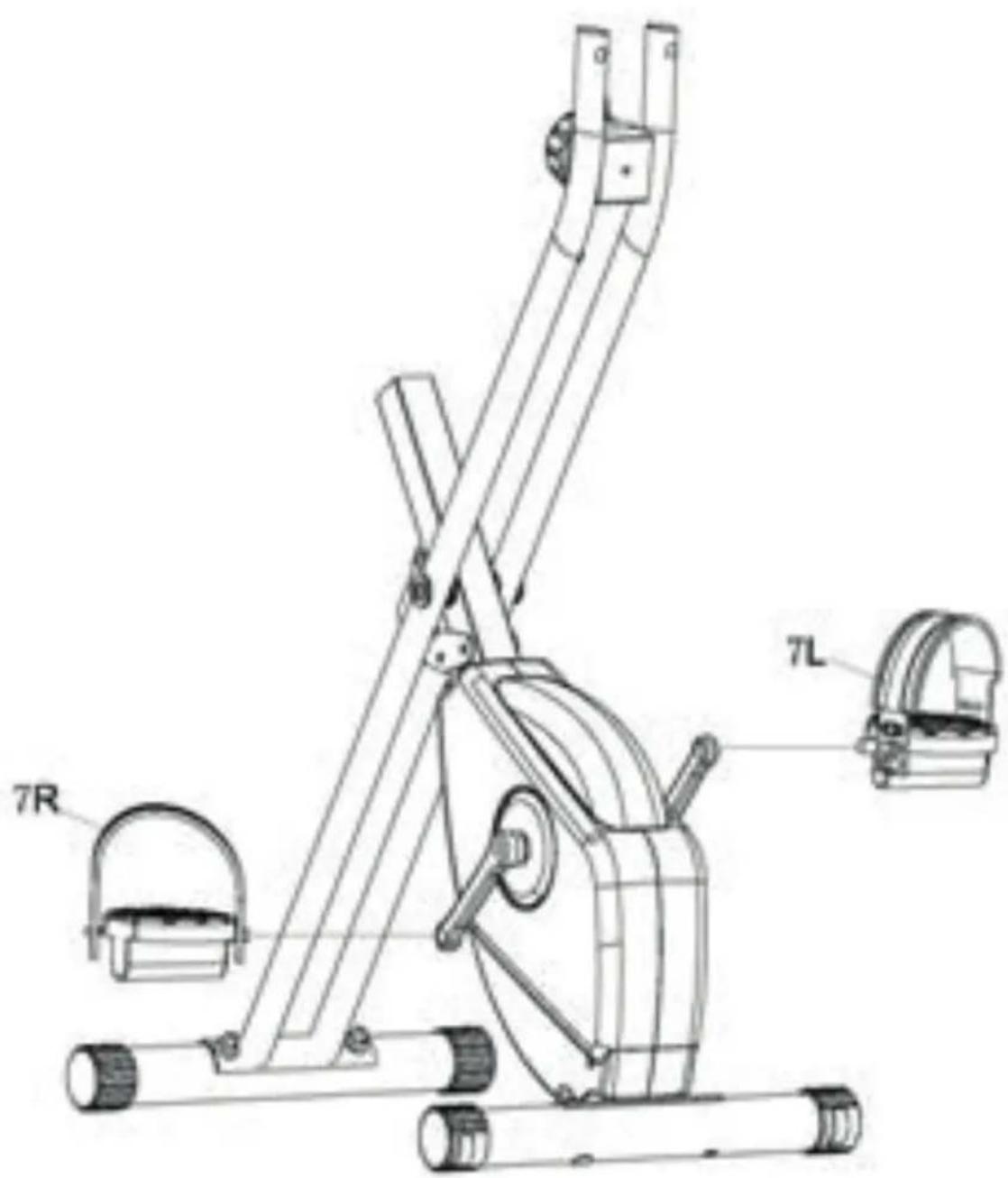

- Les pédales de de gauche (7L) et de droite (7R) sont marquées des indications « L » et « R ».

- Les fixer à la manivelle correspondante. La droite est le côté à la droite de l'utilisateur lorsque celui-ci s'assied sur la selle.

- Visser la pédale de droite dans le sens des aiguilles d'une montre et la pédale de gauche dans le sens inverse des aiguilles d'une montre.

7R 7L

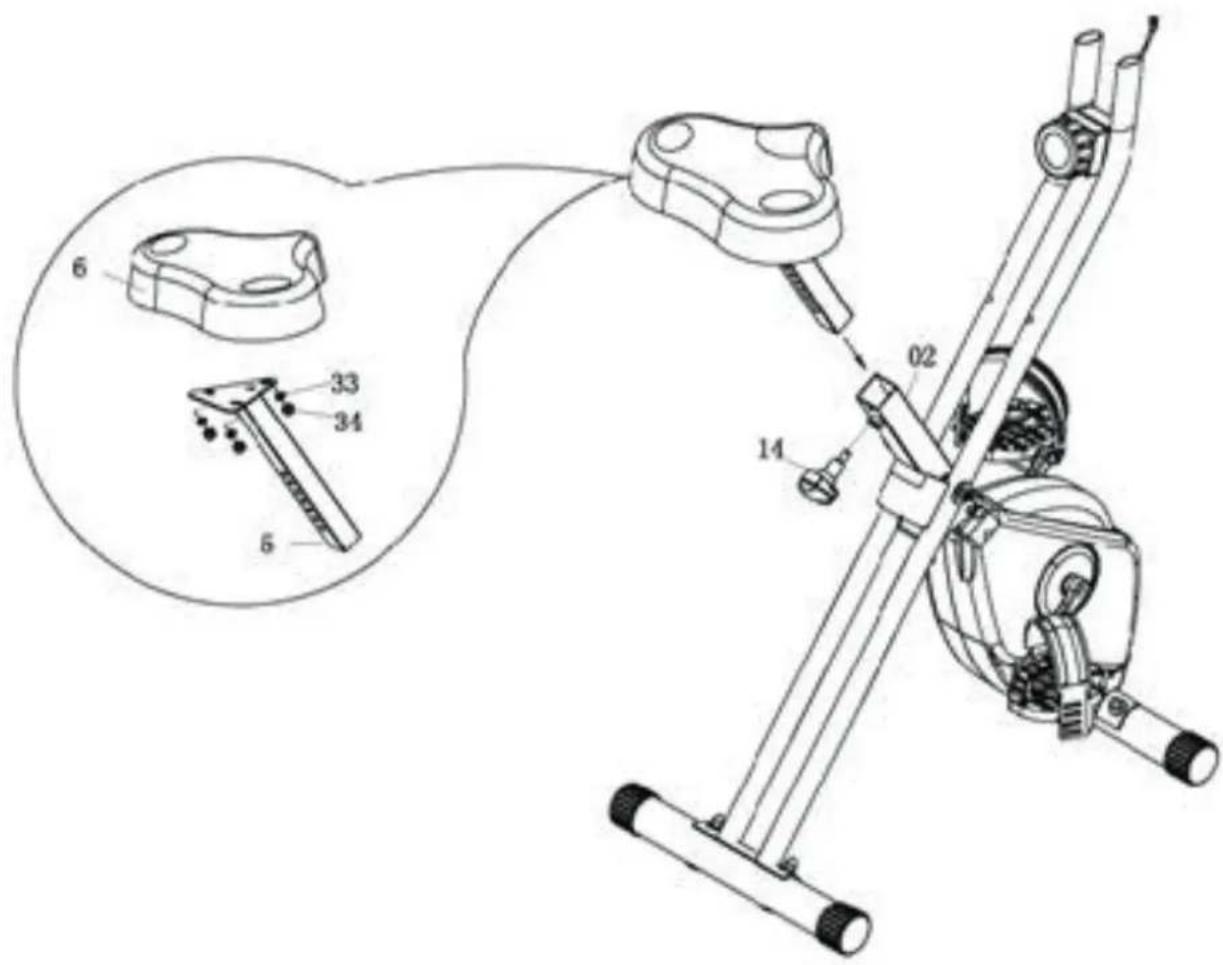

Montage - Étape 3

• Fixer la selle (6) avec 3 rondelles (33) et 3 écrous de sécurité (34) à la tige de selle (5).
• Introduire la tige de selle (6) dans le cadre principal (2). Introduire le pommeau ajustable (14) dans le trou de la tige de selle une fois que la selle est bien positionnée.

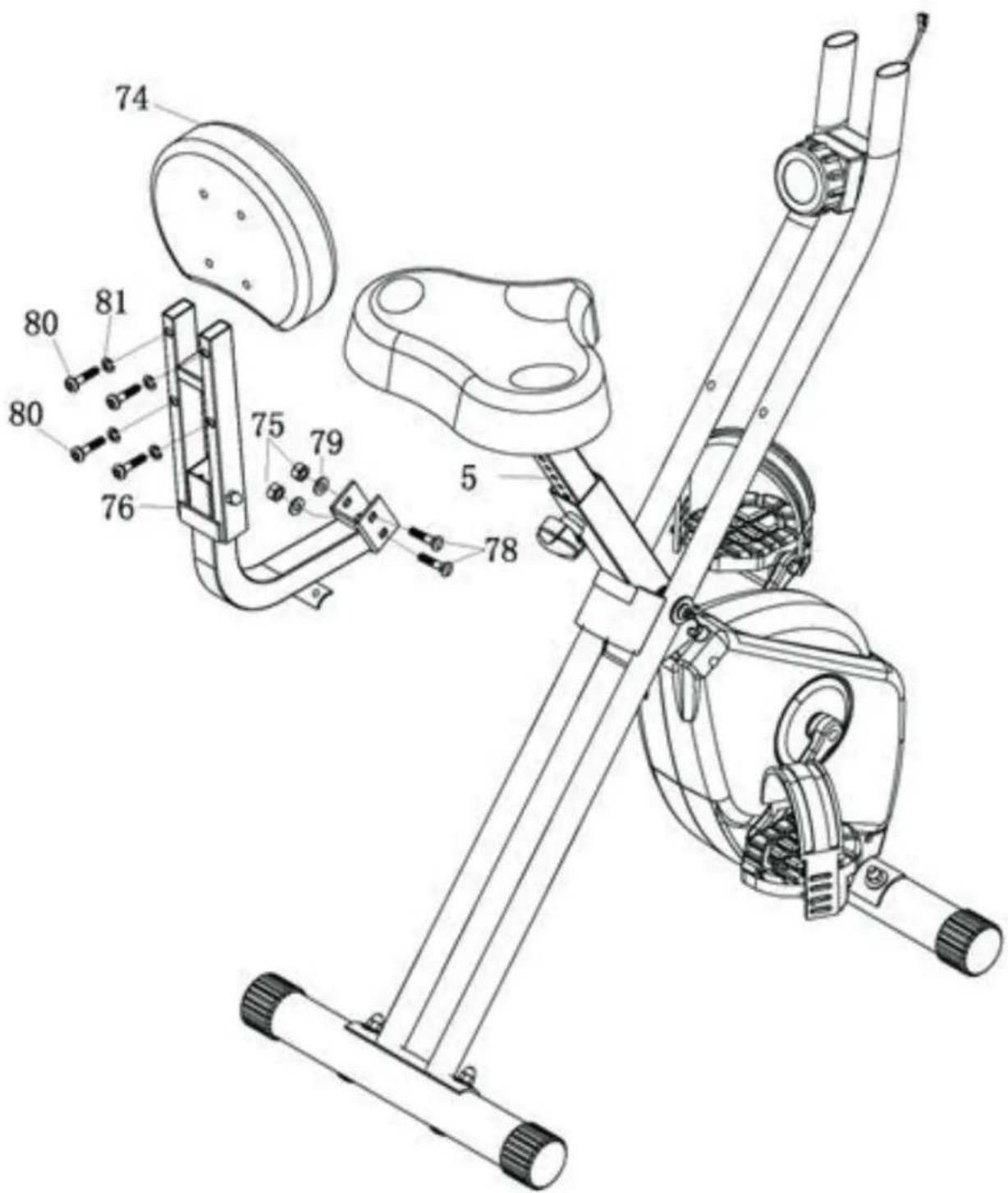

• Fixer le coussin du dossier (74) à la barre de fixation du dossier (76) à l'aide de 4 vis à six pans creux (80) et 4 rondelles élastiques (81).
• Fixer la barre de fixation (76) à la tige de selle (5) à l'aide de 2 vis d'arrêt (78), 2 rondelles (79) et deux écrous de sécurité (75).

74 80 81 80 76 75 79 5 78

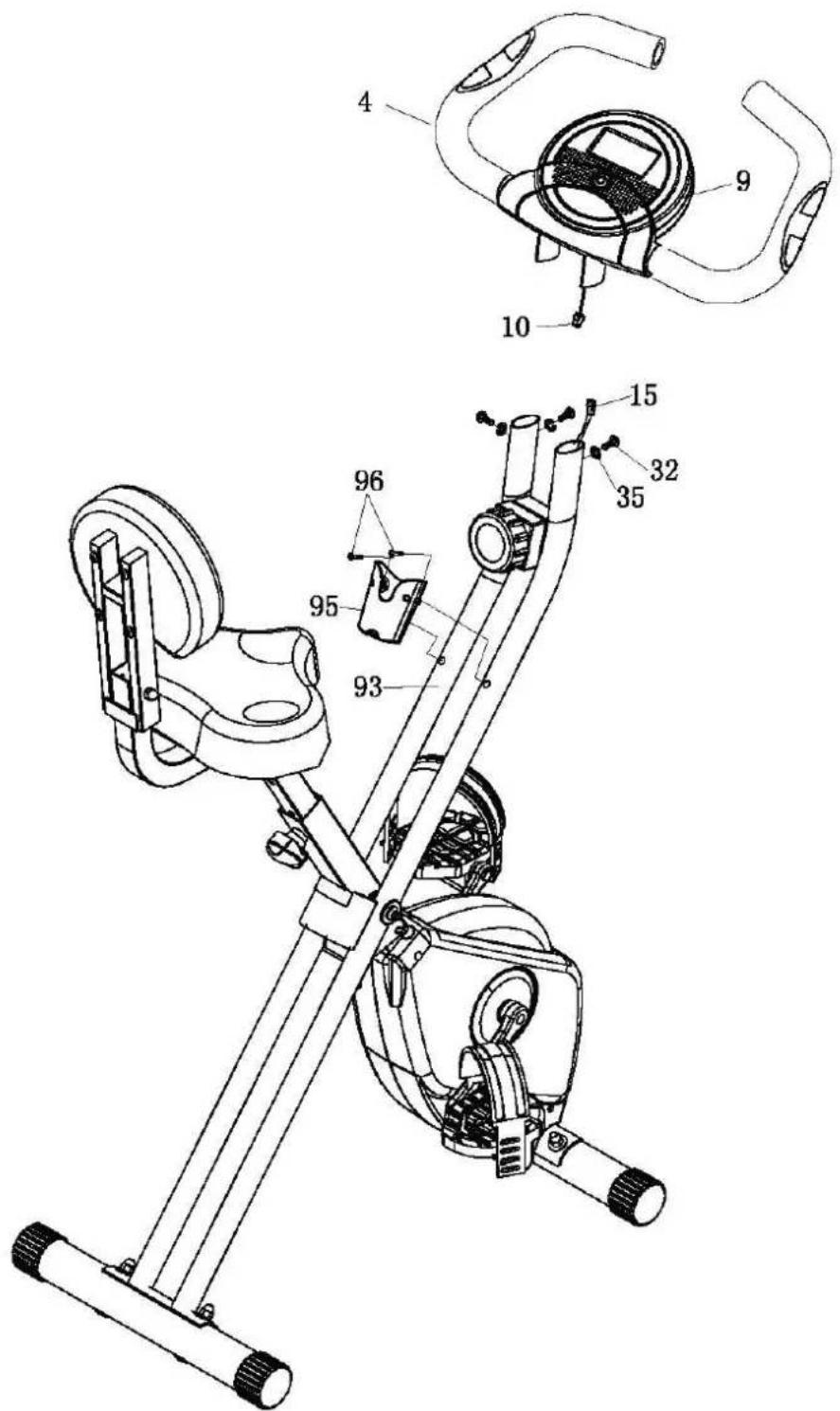

Montage - Étape 5

- Fixer le guidon (4) à la barre de fixation avant (93) avec 3 vis à six pans creux (32) et 3 rondelles (35).

- Vérifier que le câble du capteur (15) est connecté au câble supérieur de la console (10) en haut de la barre de fixation avant.

- Fixer les attaches de la télécommande (95) la barre de fixation avant (93) avec 2 vis (96).

Console d'entraînement

Éléments de commande et fonctions

0.0

MODE	MODE : appuyer sur MODE pour changer de fonction
Marche/arrêt auto	Au début de l'entraînement, l'afficheur indique automatiquement les valeurs de mesure. Si l'entraînement est interrompu pendant 4 minutes, il s'éteint automatiquement.
Scanner	Appuyer sur cette touche pour afficher les valeurs suivantes par intervalles de 30 secondes : calories, vitesse, distance, durée, kilomètres et calories. Chaque valeur s'affiche toutes les 6 secondes.
Vitesse	Appuyer sur cette touche jusqu'à ce que la flèche pointe SPEED. La vitesse actuelle s'affiche.
Distance	Appuyer sur cette touche jusqu'à ce que la flèche pointe DIST. La distance parcourue s'affiche.
Durée	Appuyer sur cette touche jusqu'à ce que la flèche pointe TIME. La durée de l'entraînement s'affiche.
Kilomètres	Appuyer sur cette touche jusqu'à ce que la flèche pointe ODO. La distance totale parcourue avec l'appareil s'affiche.
Calories	Appuyer sur cette touche jusqu'à ce que la flèche pointe CAL. Les calories brûlées s'affichent.

Fiche technique

Numéro d'article	10009111, 10022294, 10022295
Alimentation électrique	2 x piles de type AAA
Capteur	Capteur magnétique sans contact
Charge admise	100 kg max.
Dimensions	44 x 113 x 90/45 cm (L x H x P)
Poids	Env. 16 kg
Contenu de l'emballage	Appareil, console d'entraînement, piles, outils, mode d'emploi

Information sur le recyclage

Appareils électriques et électroniques : Vous trouverez sur le produit l'image ci-contre (une poubelle sur roues, barrée d'une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2002/96/CE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise au rebut correcte du produit usagé permet de préserver l'environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.

Déclaration de conformité

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes suivantes :

2011/65/UE (RoHS)

2014/30/UE (CEM)

CE
