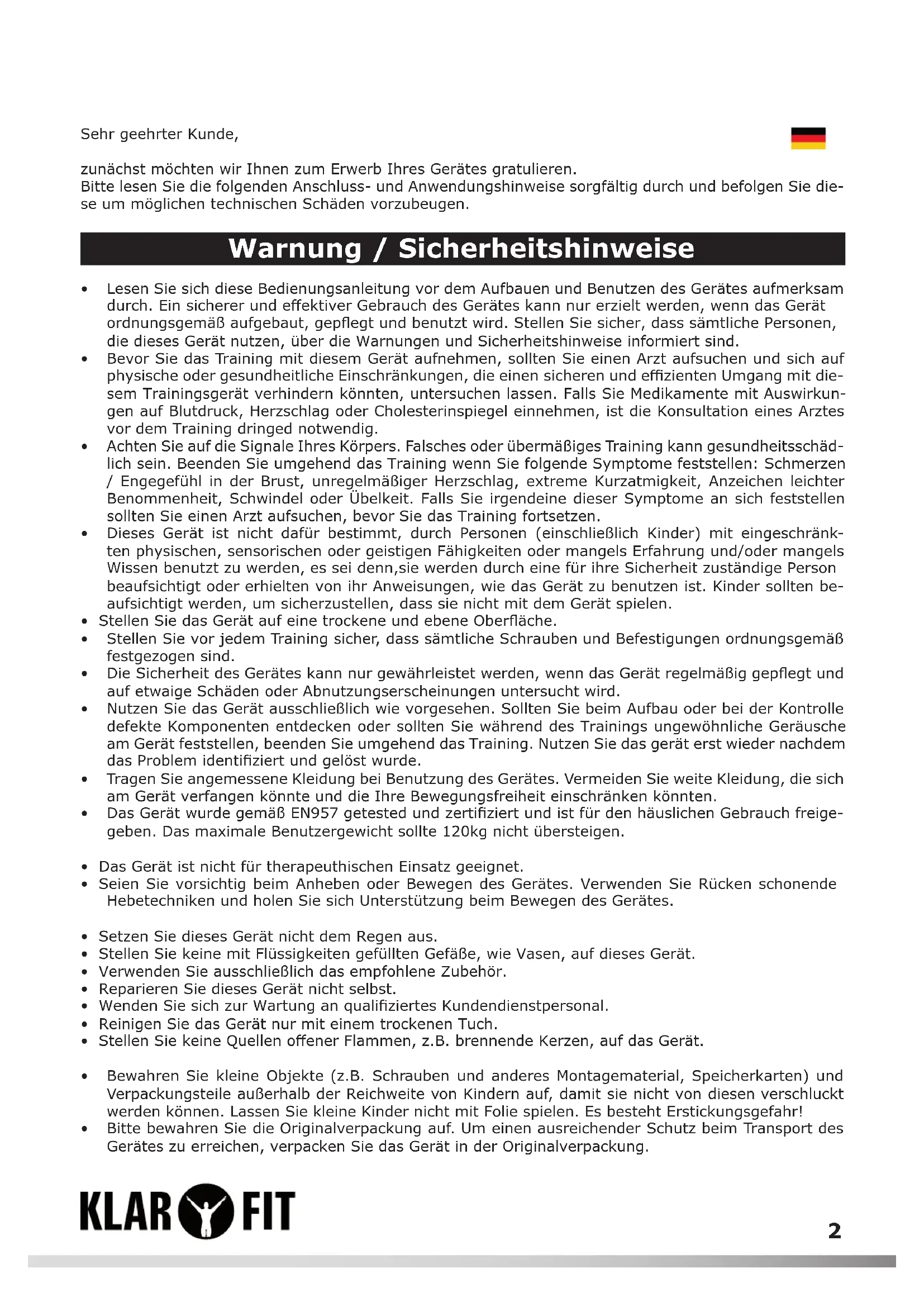

BEDIENUNGSANLEITUNG XBike 700 Klarfit

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

Warnung / Sicherheitshinweise

• Lesen Sie sich diese Bedienungsanleitung vor dem Aufbauen und Benutzen des Gerätes aufmerksam durch. Ein sicherer und effektiver Gebrauch des Gerätes kann nur erzielt werden, wenn das Gerät ordnungsgemäß aufgebaut, gepflegt und benutzt wird. Stellen Sie sicher, dass sämtliche Personen, die dieses Gerät nutzen, über die Warnungen und Sicherheitshinweise informiert sind.
• Bevor Sie das Training mit diesem Gerät aufnehmen, sollten Sie einen Arzt aufsuchen und sich auf physische oder gesundheitliche Einschränkungen, die einen sicheren und effizienten Umgang mit diesem Trainingsgerät verhindern könnten, untersuchen lassen. Falls Sie Medikamente mit Auswirkungen auf Blutdruck, Herzschlag oder Cholesterinspiegel einnehmen, ist die Konsultation eines Arztes vor dem Training dringed notwendig.
• Achten Sie auf die Signale Ihres Körpers. Falsches oder übermäßiges Training kann gesundheitsschädlich sein. Beenden Sie umgehend das Training wenn Sie folgende Symptome feststellen: Schmerzen / Engegefühl in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Anzeichen leichter Benommenheit, Schwindel oder Übelkeit. Falls Sie irgendeine dieser Symptome an sich feststellen sollten Sie einen Arzt aufsuchen, bevor Sie das Training fortsetzen.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Stellen Sie das Gerät auf eine trockene und ebene Oberfläche.
• Stellen Sie vor jedem Training sicher, dass sämtliche Schrauben und Befestigungen ordnungsgemäß festgezogen sind.
• Die Sicherheit des Gerätes kann nur gewährleistet werden, wenn das Gerät regelmäßig gepflegt und auf etwaige Schäden oder Abnutzungserscheinungen untersucht wird.
• Nutzen Sie das Gerät ausschließlich wie vorgesehen. Sollten Sie beim Aufbau oder bei der Kontrolle defekte Komponenten entdecken oder sollten Sie während des Trainings ungewöhnliche Geräusche am Gerät feststellen, beenden Sie umgehend das Training. Nutzen Sie das gerät erst wieder nachdem das Problem identifiziert und gelöst wurde.
• Tragen Sie angemessene Kleidung bei Benutzung des Gerätes. Vermeiden Sie weite Kleidung, die sich am Gerät verfangen könnte und die Ihre Bewegungsfreiheit einschränken könnten.
• Das Gerät wurde gemäß EN957 getested und zertifiziert und ist für den häuslichen Gebrauch freigegeben. Das maximale Benutzergewicht sollte 120kg nicht übersteigen.
• Das Gerät ist nicht für therapeutischen Einsatz geeignet.
• Seien Sie vorsichtig beim Anheben oder Bewegen des Gerätes. Verwenden Sie Rücken schonende Hebetechniken und holen Sie sich Unterstützung beim Bewegen des Gerätes.
• Setzen Sie dieses Gerät nicht dem Regen aus.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
• Verwenden Sie ausschließlich das empfohlene Zubehör.
  • Reparieren Sie dieses Gerät nicht selbst.
• Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
• Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
• Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.

Aufbau

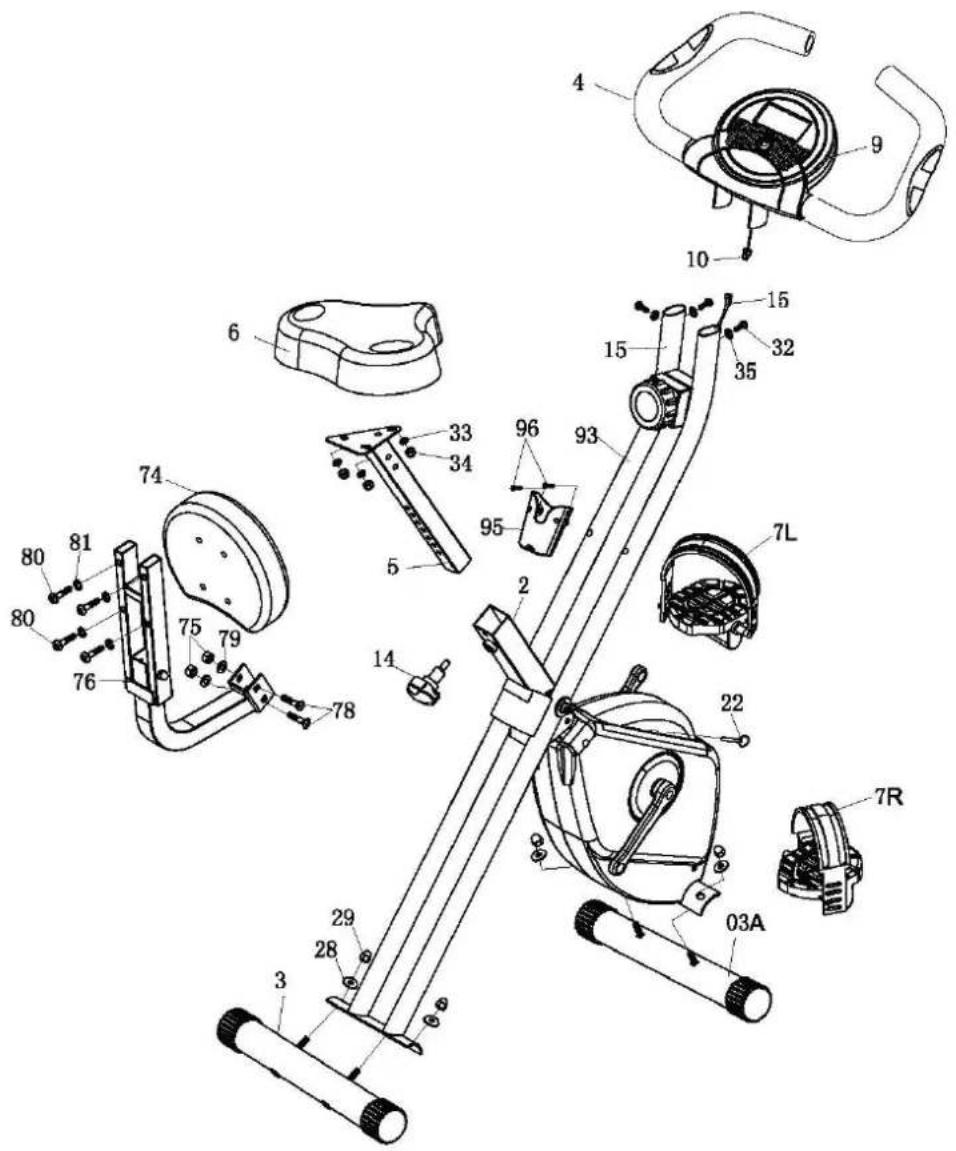

Explosionszeichnung & Teile

Hauptrahmen 2 33 Scheibe ID8.2

Standfuß hinten 3 34 Sicherheitsmutter M8 für Sattel

Standfuß vorne inkl. Rad 3a 35 Federscheibe ID6.2

Handgriff inkl. Computer 4 74 Rückenpolster

Sattelstütze 5 75 Sicherheitsmutter M8

Sattel 6 76 Rückenpolsterrohr

Pedal L&R 7 78 Halteschraube M8*50L

Einstellbarer Knauf M16 14 79 Scheibe I.D8.2

Sensorkabel 15 80 Inbusschraube M8*45

Sicherheitsstift 22 81 Federscheide

Scheibe gebogen ID8.2 28 93 Stütze vorne

Hutmutter M8 29 95 Klammer für Fernbedienung

Inbusschraube M6 x 12 32 96 Schraube M5 x 15

Aufbau - Schritt 1

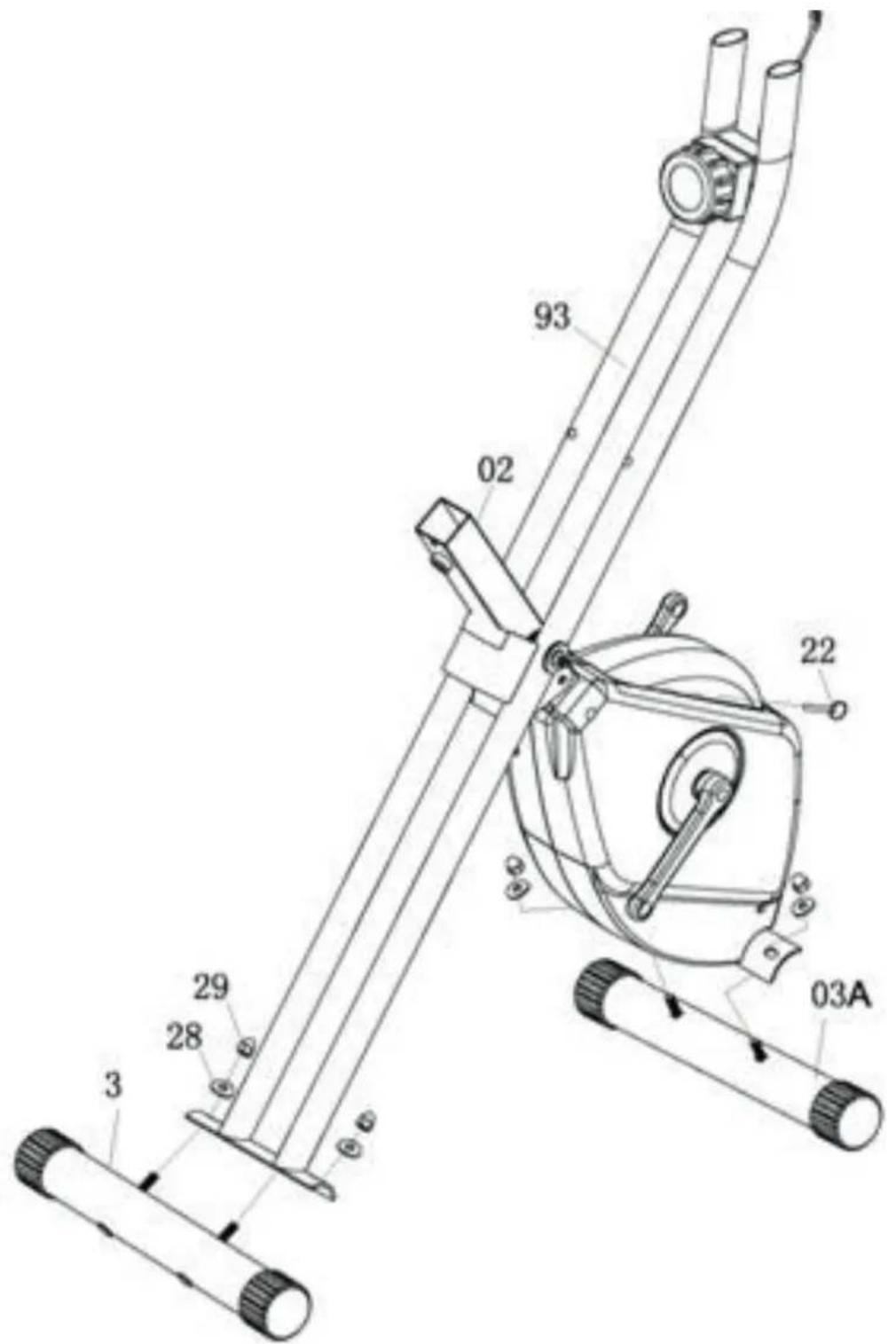

• Ziehen Sie den Sicherheitsstift (22); setzen Sie den Sicherheitsstift (22) wieder ein, sobald Sie den X-Heimtrainer geöffnet haben und dieser wie auf dem Bild aussieht.
• Bringen Sie den vorderen Standfuß (03A) am Hauptrahmen (02) mittels 2 gebogener Schieben (28) und 2 Hutmuttern (29) an.
• Bringen Sie danach den hinteren Standfuß (03) am Hauptrahmen (02) mittels 2 gebogener Schieben (28) und 2 Hutmuttern (29) an.

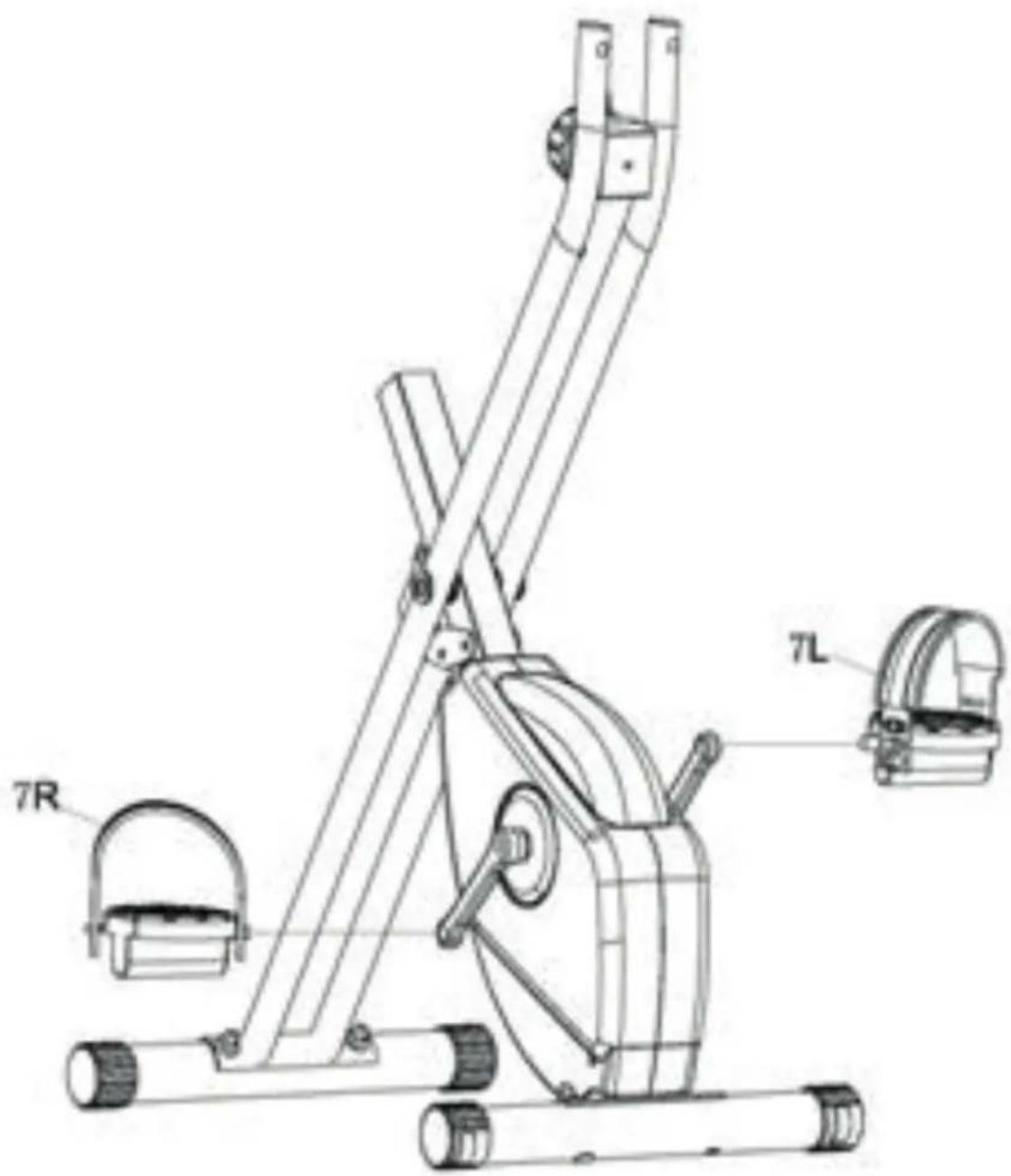

• Das linke (7L) und rechte (7R) Pedal ist mit „L“ und „R“ markiert.
• Bringen Sie diese an den entsprechenden Kurbelarm an. Rechts ist die Seite die rechts ist, wenn Sie auf dem Trainer sitzen.
• Beachten Sie, dass das rechte Pedal in Uhrzeigersinn und das das linke Pedal gegen den Uhrzeigersinn angebracht wird.

7R 7L

Aufbau - Schritt 3

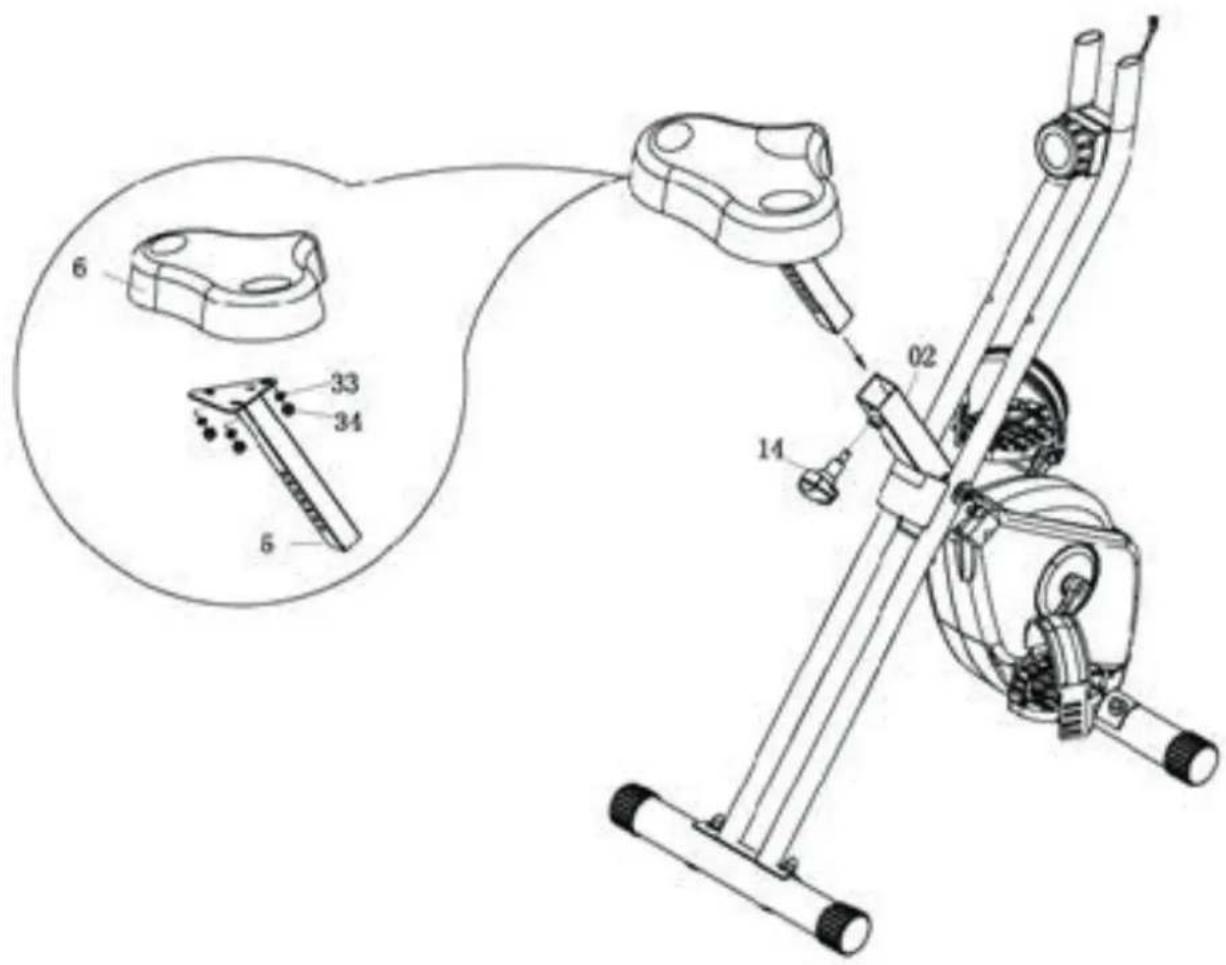

• Befestigen Sie den Sattel (6) mit 3 Scheiben (33) und 3 Sicherheitsmuttern (34) an der Sattelstütze (5).
• Schieben Sie die Sattelstütze (6) in den Hauptrahmen (2). Bringen Sie den einstellbaren Knauf (14) in das Loch der Sattelstütze, sobald der Sitz in der richtigen Position ist.

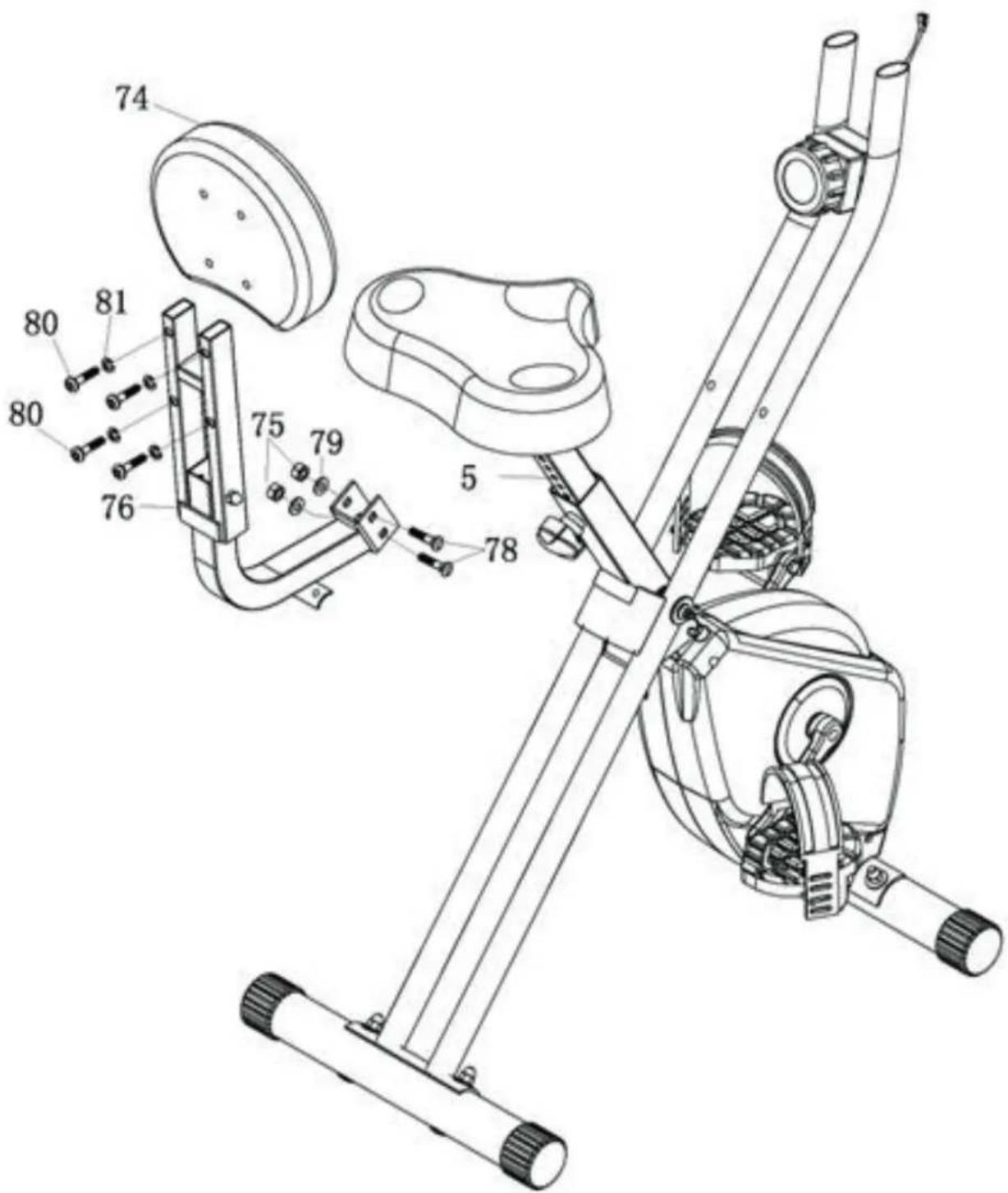

• Befestigen Sie das Rückenpolster (74) mit 4 Inbusschrauben (80) und 4 Federscheiben (81) am Rückenstützenrohr (76).
• Fixieren Sie das Rückenstützenrohr (76) mittels 2 Halteschrauben (78), 2 Scheiben (79) und 2 Sicherheitsmuttern (75) an der Sattelstütze (5).

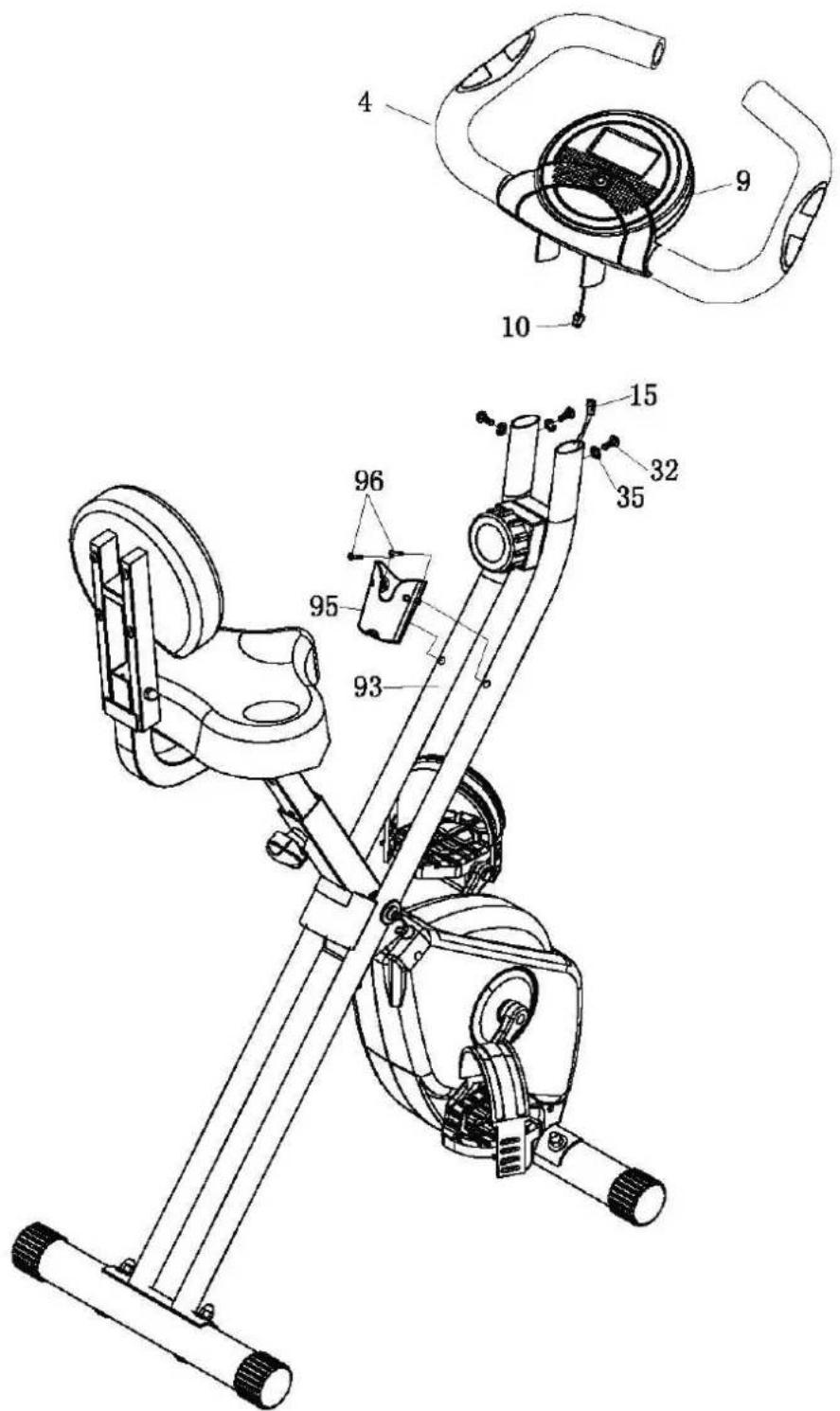

• Fixieren Sie den Handgriff (4) mit 3 Inbusschrauben (32) und 3 Federscheiben (35) an der vorderen Stütze (93).
• Prüfen Sie, ob das Sensorkabel (15) von oben durch die obere Stütze (93) an das obere Computer-kabel (10) angeschlossen ist.
• Befestigen Sie die Klammer der Fernbedienung (95) mit 2 Schrauben (96) an der vorderen Stütze (93).

Bedienelemente und Funktionen

0.0

MODE	MODE: Drücken Sie MODE um zwischen diesen Funktionen zu wählen.
Auto Ein/ Aus	Sobald Sie Ihr Training beginnen, zeigt die Anzeige automatisch die Trainingswerte an. Sollten Sie das Training für 4 Min. unterbrechen, schaltet sich die Anzeige ab.
Scanner	Nachdem diese Taste gedrückt wurde, zeigt die Anzeige alle Werte Kalorien Geschwindigkeit, Entfernung, Zeit, Kilometer und Kalorien alle 30 Sek. an. Jeder Wert wird für 6 Sek. angezeigt.
Geschw indigkeit	Drücken Sie die Taste bis der Pfeil auf SPEED zeigt. Die aktuelle Geschwindigkeit wird angezeigt.
Entfernung	Drücken Sie die Taste bis der Pfeil auf DIST zeigt. Die zurückgelegte Entfernung wird angezeigt.
Zeit	Drücken Sie die Taste bis der Pfeil auf TIME zeigt. Die Trainingsdauer wird angezeigt.
Kilometer	Drücken Sie die Taste bis der Pfeil auf ODO zeigt. Die Distanz, die Sie insgesamt auf dem Gerät zurückgelegt haben, wird angezeigt.
Kalorien	Drücken Sie die Taste bis der Pfeil auf CAL zeigt. Die verbrauchten Kalorien werden angezeigt.

Technische Daten

Artikelnummer	10009111, 10022294, 10022295
Stromversorgung	2 x Batterie Typ AAA
Sensor	Berührungsloser Magnetsensor
Belastbarkeit	100kg max.
Maße	44 x 113 x 90/45cm (BxHxT)
Gewicht	ca 16kg
Lieferumfang	Gerät, Trainingscomputer, Batterien, Werkzeug, Bedienungsanleitung
