FOIRE AUX QUESTIONS - KH 2431 SILVERCREST

Comment puis-je connecter ma platine disque SILVERCREST KH 2431 à des haut-parleurs externes ?

Utilisez les sorties RCA à l'arrière de la platine pour brancher des haut-parleurs externes. Assurez-vous que les câbles sont correctement insérés aux bonnes couleurs (rouge pour le droit, blanc pour le gauche).

Pourquoi ma platine disque ne tourne-t-elle pas ?

Vérifiez que la platine est branchée sur une prise électrique fonctionnelle. Assurez-vous également que le bras de lecture est en position de lecture et que le moteur est activé.

Comment régler la vitesse de lecture de mon disque ?

Utilisez le commutateur de vitesse situé sur le panneau avant de la platine. Vous pouvez choisir entre 33, 45 et 78 tours par minute en fonction du disque que vous écoutez.

Que faire si le son est faible ou distordu ?

Vérifiez le niveau de volume sur la platine et sur les haut-parleurs. Assurez-vous que la cellule de lecture est propre et en bon état. Si le problème persiste, essayez de changer de disque pour voir si le problème vient du disque lui-même.

Comment entretenir ma platine disque SILVERCREST KH 2431 ?

Nettoyez régulièrement la cellule de lecture avec une brosse douce et assurez-vous que le plateau est exempt de poussière. Gardez la platine dans un endroit sec et évitez les chocs.

Est-ce que la platine disque SILVERCREST KH 2431 peut lire des disques vinyles de 45 tours ?

Oui, la platine est conçue pour lire des disques de 33 et 45 tours. Assurez-vous d'utiliser l'adaptateur fourni pour les disques de 45 tours si nécessaire.

Comment puis-je régler le bras de lecture de ma platine disque ?

Utilisez le contrepoids situé à l'arrière du bras de lecture pour ajuster la pression de la cellule sur le disque. Référez-vous au manuel pour les réglages spécifiques selon le modèle de cellule que vous utilisez.

Que faire si la platine ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si la platine ne s'allume toujours pas, il peut y avoir un problème interne nécessitant une réparation.

MODE D'EMPLOI KH 2431 SILVERCREST

Avant de lire le mode d'emploi, ouvre la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

Limitation de responsabilité 2

Avertissements 3

Utilisation conforme 4

Sécurité 5

Danger présenté par le courant

electrique 5

Consignes de sécurité fondamentales. 6

Risque de dommages auditifs...... 7

Manipulation des piles 7

Consignes de sécurité. 8

Accessoires fournis et inspection

de transport 8

Recyclage de l'emballage 9

Exigences face au lieu d'installation. 9

Avant la première mise en service. 10

Raccordement électrique. 11

Activer la pile de la télécommande 12

Changer la pile de la télécommande 12

Raccordement à l'amplificateur

externe 12

Antenne baladeuse FM.12

Raccorder un casque 12

Description générale

Télécommande 13

Présentation de l'appareil 14

Fonctionnement et opération 15

Allumer et éteindre l'appareil....15

Réglage du volume 15

Sélection du mode d'opération 15

Mode disque 16

Mode radio. 17

Opération sur USB et cartes 19

Fonctions d'enregistrement 22

Entretien 24

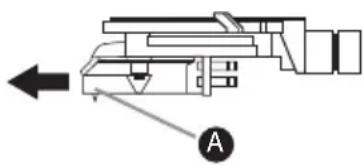

Retirer la pointe de lecture et le

support 24

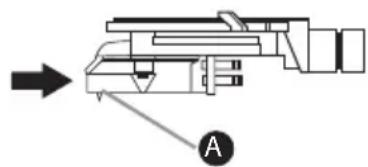

Installer la nouvelle pointe de lecture 24

Nettoyage 25

Consignes de sécurité. 25

Nettoyage 25

Dépannage 25

Consignes de sécurité. 25

Causes des pannes et remèdes... 26

Entreposage/mise au rebut.27

Entreposage 27

Mise au rebut de l'appareil...27

Annexe 28

Remarques sur la déclaration de

Conformité CE 28

Caractéristiques techniques 28

Garantie 30

Service après-vente. 30

Importateur 30

Toutes nos félicitations pour l'achat de votre nouvel appareil.

Vous avez choisi un produit de grande qualité.

Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'utilisation et la mise au rebut. Veuillez vous familiariser avec l'ensemble des consignes d'opération et de sécurité avant l'usage du produit. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. En cas de transfert du produit à un tiers, remettez-lui également tous les documents.

Droits d'auteur

Cette documentation est protégée par les droits d'auteur.

Toute duplication, ou reproduction, même sous forme d'extraits, ainsi que la reproduction des photos, même sous forme modifiée, doit avoir fait l'objet de l'assentiment écrit du fabricant.

Limitation de responsabilité

L'ensemble des informations, données et remarques techniques se rapportant au raccordement et à l'opération continues dans le présent mode d'emploi sont conformes au dernier état lors du passage en presse en tenant compte de nos expériences passées et de nos connaissances en toute bonne foi.

Aucune prétention ne peut être dérivée des indications, photos et descriptions contenues dans le présent mode d'emploi.

Le fabricant n'assume aucune responsabilité pour les dommages resulting d'un non-respect du mode d'emploi, d'un usage non conforme, de réparations non conformes, de modifications effectuées sans autorisation ou de l'usage de pièces de rechange non agrées.

Avertissements

Les avertissements suivants sont utilisés dans ce mode d'emploi :

DANGER

Un avertissement de ce niveau de danger signale une situation dangereuse menaçante.

Si la situation dangereuse n'est pas évitée, cela peut entraîner la mort ou des accidents dangereux.

Il faut impérativement suivre les instructions de cet avertissement, pour éviter le danger de mort ou d'accidents graves.

Avertissement

Un avertissement de ce niveau de danger signale une situation potentiellement dangereuse.

Des accidents peuvent résulter de l'incapacité à éviter la situation dangereuse.

Voilà pourquoi il est important de suivre les instructions figurer dans cet avertissement, pour éviter que des personnes ne soient blessées.

Attention

Un avertissement de ce niveau de danger signale un dommage matériel potentiel.

Si vous ne pouvez éviter la situation dangereuse, cela peut entraîner des dommages matériels.

Suivre les instructions dans cet avertissement, pour éviter tous les dommages matériels.

Remarque

• Une remarque signale des informations supplémentaires qui facilitent la manipulation de l'appareil.

Utilisation conforme

Cet appareil est exclusivement destiné à la lecture des disques, la réception de stations radio FM/AM et à la lecture de fichiers MP3 et WMA provenant de supports de données USB et de cartes mémoire SD/MMC, ainsi qu'à la réception de signaux audio émanant d'appareils audio externes.

Par ailleurs, cet appareil vous permet également de lire les disques et les signaux audio provenant d'appareils audio externes en tant que fichiers MP3 sur des supports de données USB et cartes mémoire SD/MMC.

Tout usage divergent ou toute utilisation allant au-delà sera considéré comme non conforme.

Danger par l'usage non conforme!

L'appareil peut désigner un danger en cas d'utilisation non conforme et/ou d'utilité divergente.

Utiliser l'appareil exclusivement de manière conforme à sa destination. Respecter les procédures décrites dans ce mode d'emploi.

Les prétentions de toutes sortes pour dommages résultant d'un usage non conforme sont exclues.

La personne opérant l'appareil est seule à assumer le risque.

Sécurité

Ce chapitre contient des consignes de sécurité importantes se rapportant à la manipulation de l'appareil.

Cet appareil est conforme aux consignes de sécurité prescrites.

Tout usage non conforme peut entraîner des dommages personnels et matériels.

Danger de mort par le courant électrique! il y a danger de mort en cas de contact avec des conduites ou des pièces sous tension!

Veuillez respecter les consignes de sécurité suivantes, pour éviter le risque d'un choc électrique :

N'utilisez pas l'appareil lorsque le câble d'alimentation ou lorsque la fiche est endommagée. - Faites installer une nouvelle conduite de l'appareil par un spécialiste/agréé avant de continuer à utiliser l'appareil. N'ouvrez en aucun cas le boîtier de l'appareil. Si des raccordements sous tension sont touchés et la structure électrique et mécanique sont modifiées, il y a un risque de choc électrique.

Remarque sur la coupure d'alimentation

L'interrupteur POWER de cet appareil ne coupe pas complètement l'alimentation électrique. Pour couper l'appareil du réseau, la fiche secteur doit être retirée de la prise. L'appareil devrait toujours être installé de manière à permettre en tout temps un accès à la prise secteur afin de pouvoir débrancher immédiatement la fiche secteur en cas de danger.

Pour exclure tout risque d'incendie, la fiche secteur devrait systématiquement être débranchée avant une inutilisation prolongée de l'appareil, par ex. au cours des vacances.

Consignes de sécurité fondamentales

Pour assurer la manipulation de l'appareil en toute sécurité, veuillez respecter les consignes de sécurité suivantes :

Vérifiez la présence de dommages visibles extérieurs avant l'usage de l'appareil. Ne mettez pas en service un appareil endommagé ou ayant subi une chute.

En cas de dommages sur les câbles ou les raccordements, faites-les remplacer par le personnel technique agréé ou par le service après-vente.

Cet appareil n'est pas prévu pour des personnes dont les capacités physiques, sensorielles ou mentales les empêchent d'assurer un usage sur des appareils, s'ils n'ont pas été surveillés ou initiés au préalable par une personne responsable.

L'utilisation de l'appareil par les enfants devrait être autorisée uniquement sous supervision.

Confiez les réparations sur l'appareil exclusivement à des entreprises agréées ou au service après-vente. Toutes réparations non conformes peuvent entraîner des risques importants pour l'utilisateur. À cela s'ajoute l'expiration de la garantie.

Toute réparation de l'appareil au cours de la période sous garantie devra être exclusivement confiée à un service après-vente/agréé par le fabricant, sinon tous dommages se produisant ultérieurement ne seront pas couverts par la garantie.

Les pièces défectueuses devront impérativement être remplacées par des pièces de rechange d'origine. Seules ces pièces garantissent en effet la satisfaction des critères de sécurité.

Protégez l'appareil de l'humidité et de la pénétration de liquides.

Tirer le cordon d'alimentation au niveau de la fiche de la prise, pas au niveau du cable de raccordement.

Ne portez pas l'appareil au niveau du câble de raccordement.

Ne laissez pas le câble de raccordement pendre pour éviter tout risque de faire tomber l'appareil au niveau du câble.

Éviter toute exposition directe aux rayons du soleil.

Ne pas opérer l'appareil à proximité de flammes ouvertes (par ex. des bougies).

En cas de perturbations et d'orages, retirez la fiche de raccordement de la prise.

Ne pas exposer l'objet à des projections d'eau ou des gouttes d'eau et ne pas poser d'objets tels que des vases ou des boissons ouvertes sur l'objet ou à côté de lui.

Risques présentés par un volume extrême!

Écouter de la musique à haut volume par un casque raccordé peut entraîner des dommages auditifs.

Evitez tout volume extrême, en particulier sur des périodes prolongées, si vous utilisez ce casque.

A pleine puissance, l'écoute prolongée du baladeur peut endommager l'oreille de l'utilisateur.

Les articles 44.5 et 44.6 du code de la santé publique, modifiés par l'article 2 de la loi du 28 mai 1996, prévoient le bridage à une puissance acoustique maximale de 100 dB(A). L'appareil répond entièrement à ces exigences légales.

Danger par l'usage non conforme!

Veuillez respecter les consignes de sécurité suivantes pour assurer la manipulation des piles en toute sécurité :

Ne jetez pas les piles au feu. Ne court-circuitez pas les piles. N'essayez pas de recharger les piles. Vérifiez régulièrement les piles. Des fuites d'acide de pile peuvent sérieusement endommager l'appareil. Opérez avec une prudence particulière des piles endommagées ou usagées. Danger de brûlure par l'acide! Porter des gants de protection. - Conserver les piles hors de portée des enfants. Consulter immédiatement un médecin en cas d'accident (avalé). - Sortez la pile de la télécommande lorsque vous n'utilisez pas l'appareil pendant une période prolongée.

Toute mise en service de l'appareil peut entraîner des dommages sur les personnes et des dommages matériels!

Veuillez respecter les consignes de sécurité suivantes pour éviter les risques :

• Les matériaux d'emballage ne sont pas un jouet et ne doivent donc pas être considérés comme tels. Il y a un risque d'étouffement. Respectez les exigences concernant le lieu d'installation ainsi que le raccordement électrique de l'appareil, pour éviter les dommages de personnes et les dommages matériels.

Remarque

Vérifiez que la livraison est bien complète et qu'elle ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages suite à un emballage déficient ou liés au transport, veillez-vous adresser au service après-vente (cf. Service après-vente).

L'appareil est équipé par défaut des composants suivants:

• Tourne-disques Plateau
• Carpette du plateau Courroie d'entraînement Adaptateur pour 45 tours Câble Cinch
• Télecommande
• Pile CR2032 pour la télécommande CD du programme Audacity
• Ce mode d'emploi

Remarque

Le CD du programme Audacity fourni vous permet d'éditionner les enregistrements ultérieurement. Vous trouvez de plus amples informations sur Internet à l'adresse http://audacity.sourceforge.net.

Recyclage de l'emballage

L'emballage protège l'appareil de tous dommages événuels au cours du transport. Les matériaux d'emballage ont été sélectionnés selon des critères de respect de l'environnement et de recyclage, de sorte qu'ils peuvent être recyclés.

Le retard de l'emballage dans le cycle des matériaux permet d'économiser les matières premières et réduit la formation de déchets. Recyclez les matériaux d'emballage qui ne sont plus utilisés en conformité avec les règles locales en vigueur.

Remarque

Dans la mesure du possible, conservez l'emballage d'origine pendant la période sous garantie, afin de pouvoir emballer l'appareil en toute sécurité et dans sa forme d'origine pour l'expédition si vous étiez amené à faire valoir la garantie.

Exigences face au lieu d'installation

Pour assurer l'opération sûre et sans défaillances de l'appareil, le lieu d'installation doit répondre aux conditions suivantes:

L'appareil doit être installé sur une surface solide, plate et horizontale. N'installez pas l'appareil dans un environnement chaud, mouillé ou très humide ou à proximité du matériel inflammable.

Ne retirez pas les pieds de l'appareil. Sinon, la circulation de l'air n'est plus garantie.

La prise doit être facilement accessible, afin que le câble électrique puisse être retiré en cas d'urgence. - Les surfaces de meubles contiennent potentiellement des composants qui agressent les pieds en caoutchouc de l'appareil et peuvent les amollir. Le cas échéant, placez un support sous les pieds de l'appareil. Plage de température de service : +5 à +40 °C ■ Humidité de l'air (pas de condensation) : 5 - 90 %

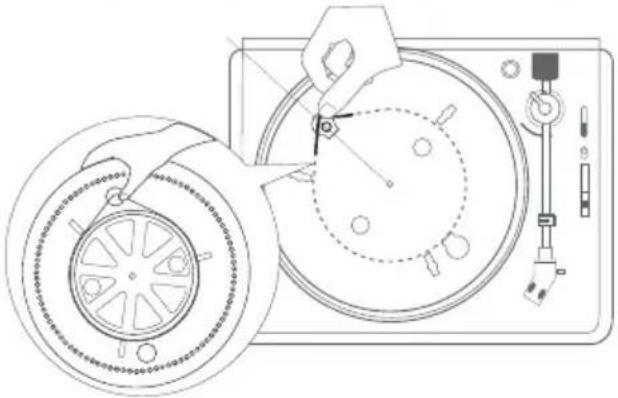

Installer le plateau

Placez la courroie autour de la partie inférieure du plateau 2. Tirez la courroie vers l'extérieur. Installez le plateau 2 de telle manière sur l'arbre moteur que l'évidement du plateau 2 se situe au-dessus du disque de la courroie. Tenez la courroie tendue. Placez la courroie autour du disque de la courroie du moteur d'entraînement. Placez la carquette du plateau sur le plateau 2.

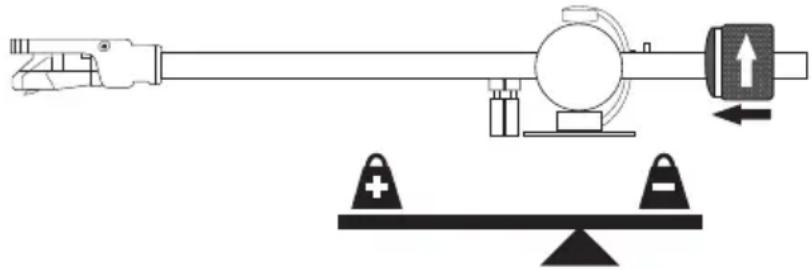

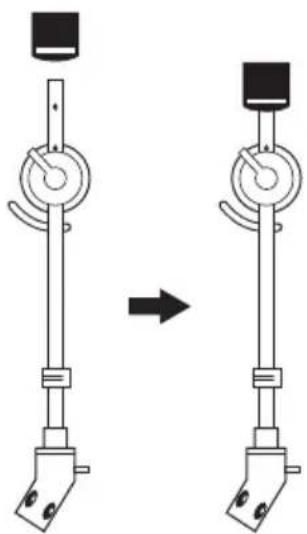

Régler la force d'appui

Insérez le contrepoids sur le bras jusqu'à ce qu'il s'enclenche. La bague de réglage doit être orientée vers l'avant. Retirez le capot de protection de la pointe de lecture. Desserrez le levier de sécurité du bras de lecture. Déplacez le levier en position avant, pour lever le bras de lecture. Faites pivoter le bras de lecture au-dessus du plateau.

Dommages potentiels sur la pointe de lecture.

La pointe de lecture peut être endommagée.

Tenez le bras de lecture pour que la pointe ne touche pas le plateau.

Déplacez le levier 8 en position arrêté pour abaisser le bras de lecture. Orientez le bras de lecture en tournant le contrepoids de telle manière qu'il se trouve en équilibre (cf. Figure).

Pivotez à nouveau le bras de lecture dans sa position initiale. Tenez le contrepoids et tournez la bague de réglage afin que le repère "0" se trouve en haut. Tournez le contrepoids vers la gauche en position "2,5". Ceci correspond à une force d'appui de 2,5 grammes.

Remarque

Si le bras de lecture venait à sauter, glisser ou refuser d'avancer, cela signifie que la force d'appui et la force antiskating ne sont pas correctement réglées.

Augmentez ou réduisez la force d'appui, en faisant tourner le contrepoids sur le bras de lecture ⑦ vers la gauche ou vers la droite.

Régler la force antiskating

Le frottement du plateau en rotation avec la pointe de lecture tire le bras de lecture vers le centre et l'aiguille appuie plus fortement sur le flanc de sillon interne du plateau. Le réglage antiskating le compense. La force antiskating devrait être réglée à la même intensité que la force d'appui.

Tournez le bouton de réglage antiskating 5 en position "2,5".

Raccordement électrique

Avant de raccorder l'appareil, veuillez vérifier que les données de raccordement (tension et fréquence) sur la plaque signalétique correspondent à celles de votre réseau électrique. Ces données doivent correspondre, afin d'éviter l'apparition de tous dommages au niveau de l'appareil. Assurez-vous que le câble d'alimentation n'est pas endommagé et qu'il n'est pas posé sur des surfaces chaudes et/ou des arêtes vives. Veillez à ce que le câble d'alimentation ne soit pas tendu ou plié. ■ Ne laissez pas pendre le câble de raccordement sur les coins (effet de trébuchage). La prise doit être facilement accessible, afin que le câble électrique puisse être retiré en cas d'urgence.

Activer la pile de la télécommande

La pile est insérée dans la télécommande à la livraison.

Pour activer la pile, il suffit de retirer les bandes isolantes.

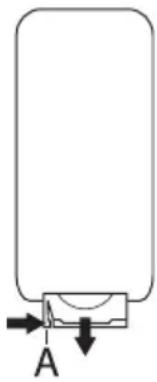

Changer la pile de la télécommande

À l'aide de votre ongle, tirez l'encoche (A) vers la droite et retirez en même temps le compartiment à piles. Insérez une pile 3 V de type CR 2032 dans le compartiment à piles. La face avec le repère "+" est tournée vers le haut. Remplacez à nouveau le compartiment à piles dans la télécommande.

Remarque

L'appareil est doté d'une sortie LINE OUT (signal audio traité par amplificateur interne) et avec une sortie PHONO OUT (signal audio non amplifié et uniquement pour la lecture de disques). Raccordez le câble cinch à la douille de raccordement LINE OUT 34 et au raccord AUX IN de l'amplificateur externe. Pour ce faire, respectez le mode d'emploi de l'amplificateur externe. Raccordez le câble cinch à la douille de raccordement PHONO OUT 35 et à l'entrée PHONO de l'amplificateur externe. Pour ce faire, respectez le mode d'emploi de l'amplificateur externe.

Dommages potentiels de l'amplificateur externe!

En cas de mauvais raccordement de l'appareil, l'amplificateur peut être endommagé.

• Ne raccordez pas la sortie LINE OUT de l'appareil à l'entrée PHONO de l'amplificateur.

Antenne baladeuse FM

Déroulez entièrement l'antenne baladeuse pour la réception radio.

Raccorder un casque

En cas de besoin, raccordez un casque (avec un connecteur à cinch de 3,5mm) à la douille de raccordement ①. Les enceintes s'éteignent alors automatiquement.

Description générale

Télécommande

15 1 2 3 4 5	1 FUNC: réglage du mode d'opération
	2 REC: enregistrement
	3 DELETE: eff acer
	4 MUTE: couper le son
	5 EQ: réglages du son
	6 VOL: baisser le volume
	7 VOL+: augmenter le volume
	8 FOLDER UP: se rendre au prochain réseau
	9 FOLDER DN: se rendre au réseau précédent
	10 MEM: enregistrer les stations de radio, lancer la programmation
	11 MODE: commutation entre STEREO et MONO, régler le mode de lecture
	12 ▷I: avancée rapide, passer au titre suivant, passer à la prochaine possibilité de réglage
	13 I: retard rapide, passer au titre précédent, passer à la possibilité de réglage précédent
	14 ▷II: Play/Pause
	15 ▢ Stop

Présentation de l'appareil

À cette fin, consulter les figures sur le côté dépliant.

Oculus 2 Plateau 3 Carpette de plateau Capot de protection Bouton de réglage antiskating 6 Contrepoids avec bague de réglage pour la force d'appui 7 Bras de lecture 8 Lefe-bras 9 Commutateur de nombre de tours : 331 / 3 45 ou 78 trs/min 10 Regleur de vitesse PITCH ADJ.: Ajustement du nombre de tours Levier d'arrêt du bras de lecture 12 Enceintes 13 Pointe de lecture avec support 14 Commutateur POWER: Mise en marche/arrêt de l'appareil Fente à carte pour les cartes SD/MMC 16 Capteur pour la télécommande Display 18 Bouton REC: enregistrement 19 Bouton : mettre fin a la lecture (USB ou carte memoire) 20 Bouton II : démarrer la lecture ou l'arrête (USB ou carte mémoire) 2 Bouton MEMORY/PROG.: enregistrer la station radio/fonctions de programmation

Bouton PHONO II: arrêter la lecture du disque ou poursuivre Bouton PHONO: mettre fin à la lecture du disque 24 Bouton de réglage du volume: réglage du volume 25 Bouton FUNCTION: sélectionner le mode d'opération 26 Bouton MODE: régler le mode de lecture/commutation entre stéréo et mono Bouton: Avancée rapide, passer au titre suivant, passer à la prochaine possibilité de réglage (uniquement pour USB/CARD) Bouton: Retour rapide, passer au titre précédent, passer à la possibilité de réglage précédente (uniquement pour USB/CARD) 29 Bouton DELETE: effacer (uniquement pour USB/CARD) 30 AUX IN: douille d'entrée stéréo 3,5 mm pour le branchement d'un appareil audio externe 31 Douille de sortie stéréo 3,5 mm pour casque 32 Port USB Antenne baladeuse FM 34 LINE OUT: Sortie audio cinch G/D pour amplificateurs 35 PHONO OUT: Sortie audio cinch G/D pour amplificateurs 35 Câble de raccordement secteur Adaptateur pour 45 tours

Fonctionnement et opération

Ce chapitre contient des remarques importantes sur le fonctionnement et l'opération de l'appareil.

Allumer et étendre l'appareil

Appuyez sur le commutateur POWER pour allumer l'appareil. HELLO s'affiche sur le display, puis le dernier mode d'opération sélectionné s'affiche. Appuyez à nouveau sur le commutateur POWER pour éteindre l'appareil.

Réglage du volume

Condition : l'appareil est allumé.

Tournez le bouton de réglage du volume ou appuyez sur les touches VOL+ ou VOL- sur la télécommande pour ajuster le volume. Le niveau sonore réglé s'affiche sur le display 17. Le volume se règle entre 0 (vol. min.) et 30 (vol. max.).

Remarque

Le volume réglé vaut pour toutes les fonctions.

Sélection du mode d'opération

Appuyez sur la touche FUNCTION pour commuter entre la réception radio (TUNER), le raccord USB (USB), la fente à carte (CARD), le mode disque (PHONO) et l'entrée audio (AUX).

Démarrer la lecture du disque

Appuyez sur la touche FUNCTION 25, jusqu'à ce que PHONO s'affiche sur le display. Ouvrez le capot de protection. Placez le disque sur le plateau.

Remarque

Pour dire un disque représentant un grand trou au milieu (single), utilisez l'adaptateur 36. Définissez le nombre de tours adapté grâce au commutateur de nombre de tours 9.

Remarque

Le nombre de tours est imprimé sur le label du disque.

Retirez le capot de protection de la pointe de lecture. Desserrez le levier de sécurité du bras de lecture. Déplacez le levier en position avant, pour lever le bras de lecture. Pivotez le bras de lecture dans la position souhaitée du disque.

Déplacez le levier en position arrêté, pour abaisser le bras de lecture et placer la pointe de lecture sur le disque.

Remarque

À la fin du disque, le bras de lecture revient automatiquement dans sa position initiale.

Ajustement du nombre de tours

Le nombre de tours est correctement réglé, lorsque la ligne pointillée visible à travers l'oculus ① ne se déplace pas.

Lorsque les traits se déplacent dans le sens des aiguilles d'une montre, faites glisser le régleur de vitesse PITCH ADJ. 10 vers l'arrière en direction - Lorsque les traits se déplacent dans le sens inverse des aiguilles d'une montre, faites glisser le régleur de vitesse PITCH ADJ. 10 vers l'avant en direction+.

Opération en cours de lecture

Pour interrompre la lecture, appuyez sur la touche PHONO II 22. Le plateau est arrêté et le bras de lecture reste au niveau de la position actuelle.

Dommages potentiels au niveau du disque ou de la pointe de lecture.

En cas d'interruption de la lecture, tandis que la pointe de lecture repose sur le disque, il peut en résulter des dommages.

Déplacez le levier dans la position avant, avant d'appuyer sur la touche PHONO II 22. Pour reprendre une lecture interrompue, appuyez sur le bouton PHONO II et déplacez le levier en position arrière.

Pour permettre la fin de la lecture, appuyez sur le bouton PHONO ▲ 23. Le plateau s'arrête et le bras de lecture revient en position initiale.

Remarque

Pour garantir une bonne réception radio, l'antenne baladeuse doit être entièrement déroulée. Orientez l'antenne en mode radio pour bénéficier de la meilleure réception. - Les caractéristiques techniques de l'appareil permettent une fréquence de réception réglable en dehors de la plage FM/AM admissible de 87,5-108 MHz. Différents pays peuvent partager des règlements nationaux divergents sur les plages de fréquence radio qui leur sont attribuées. Veillez à ne pas utiliser les informations reçues en dehors de la plage de fréquence radio attribuée, à ne pas la transmettre à des tiers ou à l'utiliser de manière non conforme à sa destination.

Enclencher la fonction radio

Appuyez sur la touche FUNCTION 25, jusqu'à ce que TUNER s'affiche sur le display.

Commutation entre MONO et STEREO

Appuyez sur la touche MODE à deux reprises, pour commuter entre MONO et STEREO. En mode stéreo, le symbole s'affiche sur le display.

Recherche automatique de stations

Appuyez sur les touches 1<28 ou >I 27 et maintenez-les enfoncées, pour lancer le défilement des stations. Dès qu'une station a été trouvée, la recherche s'arrête.

Réglage manuel de la station

Appuyez brièvement sur les touches <28 ou >27, pour modifier la fréquence en pas de 0,05 MHz, jusqu'à ce que la fréquence souhaitée ait été réglée.

Mémorisation des stations

Vous pouvez enregistrer jusqu'à 30 fréquences de stations.

Appuyez sur la touche MEMORY/PROG. ②. Le numéro du dernier emplacement de mémorisation sélectionné s'affiche sur le display. A l'aide des touches 123 ou 27, sélectionnez l'emplacement de mémorisation souhaité et appuyez sur la touche MEMORY/PROG. 21.

Afficher les stations mémorisées

Maintenez la touche MEMORY/PROG. ② enfoncée, jusqu'à ce que -- s'affiche sur le display. A l'aide des touches I<28 ou >I 27, selectionnez la station souhaitatione.

Remarque

Si pendant env. 3 secondes, vous n'actionnez aucune des touches I 28 ou >I 27, l'appareil retourne dans son mode d'opération précédent (défilement de stations).

Raccorder un support de données USB

Raccordez votre appareil USB avec le raccord32

Raccorder la carte mémoire

Insérez une carte mémoire avec l'inscription tournée vers le haut dans la fente à carte 15.

Activer le mode d'opération

Appuyez sur la touche FUNCTION 25, jusqu'à ce que USB ou CARD s'affiche sur le display. READING s'affiche sur le display et l'appareil recherche les fichiers MP3 ou WMA sur le support de données. Après l'entrée des données, la lecture démarre automatiquement.

Remarque

Dans le cas où aucun support de données n'est raccordé, il s'affiche NO USB ou NO CARD. Si aucun fichier MP3 ou WMA n'a été trouvé sur le support de données, NO FILE s'affiche sur le display.

Interrompre ou mettre fin à la lecture

Appuyez sur la touche II 20, pour interrompre la lecture. Pour poursuivre la lecture, appuyez encore une fois sur le bouton Il 20. Pour mettre fin à la lecture, appuyez sur le bouton 19. Le numéro du titre et le numéro de répertoire s'affichent sur le display.

Saut de titres

Appuyez sur le bouton pour sélectionner le titre suivant.

En cours de lecture :

Appuyez une fois sur le bouton 1<23, pour sauter vers le début du titre en cours ou deux fois, pour sélectionner le titre précédent.

En mode Arrêt :

Appuyez sur le bouton I<28 pour sélectionner le titre précédent.

Avance/retour rapide

En cours de lecture, veuillez tenir les boutons 28 ou enfoncés plus longtemps, pour lancer une avancée ou un retour rapides.

Régler le mode de lecture

Appuyez plusieurs fois sur le bouton MODE 26, pour commuter entre les réglages suivants:

• REPEAT ONE: le titre en cours est répété.
• REPEAT: le répertoire en cours est répété.
• REPEAT ALL: tous les titres sont répétés.
• RANDOM: les titres sont lus dans un ordre aléatoire.

Si l'un de ces réglages est activé, cela s'affiche sur le display.

Remarque

• Après avoir appuyé sur le bouton 19, le réglage du mode de lecture est réinitialisé.

Programmer la séquence de lecture

Vous pouvez programmer une séquence de lecture pour 99 titres maximum. La programmation peut uniquement avoir lieu en cas de lecture arrêtée.

Établir une liste

Appuyez sur la touche MEMORY/PROG. ①. F00 (00 clignote) et P01 s'affichent sur le display. À l'aide des touches I<23 ou >1 27 sélectionnez le répertoire souhaité et appuyez sur le bouton MEMORY/PROG. ④. TOO (00 clignote) et P01 s'affichent sur le display. À l'aide des touches I<28 ou >I 27, sélectionnez le titre que vous souhaitez enregistrer sur l'emplacement de mémoire O1 et appuyez sur la touche MEMORY/PROG. F00 (OO clignote) et P02 s'affichent sur le display. Répétez ces étapes, jusqu'à ce que votre programme soit complet. Appuyez sur la touche Il 20, pour achever la programmation et démarrer la lecture. MEMORY s'affiche sur le display.

Les touches I 28 ou 27 vous permettent de commuter entre les titres programmés. En appuyant sur la touche MEMORY/PROG.①, vous pouvez poursuivre la programmation.

Remarque

Avec la programmation de 99 titres, PROGFULL s'affiche sur le display.

Effacer la liste

Pour effacer la liste, appuyez deux fois sur la touche 19 ou modifierez le mode d'opération. MEMORY ne s'affiche plus.

Effacer des titres

Les titres ne peuvent être effacés que lorsque la lecture est arrêtée.

Appuyez sur le bouton DELETE29. DEL s'affiche sur le display et l'affichage ONE clignote. Sélectionnez le réglage souhaité à l'aide des boutons ← ou →

• ONE: le titre en cours est effacé.
• DIR : l'ensemble des fichiers MP3 et WMA du répertoire en cours seront effacés.
• ALL : tous les fichiers MP3 et WMA sur l'ensemble du support de données sont effacés.

Perte potentielle de données.

Il n'est pas possible de rétablir des fichiers une fois qu'ils ont été supprimés.

Appuyez sur le bouton DELETE29 pour démarrer le processus de suppression ou appuyez sur le bouton 19 pour interrompre le processus de suppression.

Si le bouton n'est activé pendant env. 2 secondes, l'appareil revient à son mode d'opération précédent.

Fonctions d'enregistrement

Votre appareil vous permet de convertir des signaux audio de disques ou d'un appareil audio externe en fichiers MP3 et de les enregistrer sur des supports de données USB ou SD/MMC et de copier des fichiers MP3 ou WMA provenant de supports de données USB sur un support de données SD/MMC et vice-versa.

Remarque

Dans le cas où aucun support de données n'est raccordé, il s'affiche NO USB ou NO CARD.

Insérez un support mémoire dans la fente à carte ou raccordez un support de données au raccord USB 32. Raccordez l'appareil audio externe.

À l'aide du bouton FUNCTION, sélectionnez le mode d'opération souhaité (PHONO ou AUX). Démarrez la lecture du disque ou de l'appareil audio externe.

Le cas échéant, définissez le taux de compression pour le fichier MP3.

Appuyez sur la touche REC 18. 128 KBPS s'affiche sur le display. Sélectionnez le réglage souhaité à l'aide des boutons <23 ou >27. Possibilities de sélection: 64, 128 ou 192. Appuyez sur le bouton REC 18, pour valider la sélection. Appuyez sur le bouton REC 18. Si vous avez seulement raccordé un support de données USB ou une carte mémoire, l'enregistrement commence aussitôt.

Si vous avez raccordé à la fois un support de données USB ainsi qu'une carte mémoire, REC s'affi che et l'indication USB clignote. Les touches I<28 ou I ous permettent deCHOISIR si vous souhaitez enregister la lecture sur le support de données USB (REC-USB) ou sur la carte mémoire (REC-CARD). Confirmez la selection en appuyant sur le bouton REC18. L'enregistrement démarre et REC clignote sur le display.

Appuyez sur le bouton 19 pour permettre la fin de l'enregistrement.

Les enregistrements sont sauvegardés en format MP3 sous les noms File_001.mp3, File_002.mp3, etc. sur le support de données sélectionné dans le répertoire RECORD/LINE-IN. S'ils ne sont pas encore disponibles, les répertoires sont automatiquement créés.

Remarque

Si vous souhaitez memoriser les différents titres du disque dans différents fichiers, vous devez finir à l'enregistrement après chaque titre et redémarrer.

Remarque

• Vous pouvez copier les fichiers en cours de lecture (lentement) ou si la lecture est arrêtée (rapidement).

Insérez un support mémoire dans la fente à carte 15b uraccordez un support de données au raccord USB 32. Si vous foulez copier des fi chiers du support de données USB vers la carte mémoire, Sélectionnez le mode d'opération USB, sinon le mode d'opération CARD.

Le cas échéant, arrêtez la lecture en appuyant sur la touche 19. A l'aide des touches 28 ou 27, sélectionnez le titre à copier. Appuyez sur la touche REC18

À l'aide des touches 26 ou 27, sélectionnez le mode souhaité.

• ONE: Le titre en cours est copié.
• DIR : L'ensemble des fichiers MP3 et WMA du répertoire en cours sont copiés.
• ALL: Tous les fi chiers MP3 et WMA sur l'ensemble du support de données sont copiés.

Appuyez sur le bouton REC 18. Le processus de copie est lancé. Les indications REC et SD ou USB clignotent.

Les fichiers copiés sont enregistrés sous le nom File_001.mp3, File_002.mp3, etc. sur le support de données sélectionné dans le répertoire RECORD/COPY. S'ils ne sont pas encore disponibles, les répertoires sont automatiquement créés.

En cours de lecture :

Le titre à copier est lu et en même temps enregistré sur le support de données cible. La durée du processus de copie correspond à la longueur du titre.

En cas de lecture arrêtée :

Le titre est copié sur le disque dur cible. L'avancée du processus de copie est affichée en pourcent.

Après achèvement du processus de copie, END REC s'affiche pendant env. 2 secondes. Ensuite, il s'affiche le nombre total des répertoires et des fichiers pouvant être lus.

Remarque

S'il y a trop peu d'emplacement de mémorisation libre sur le support de données cible, REC FULL s'affiche.

Retirer la pointe de lecture et le support

Retirez la pointe de lecture y compris le support A.

Installer la nouvelle pointe de lecture

Installez le nouveau support de pointe de lecture A du type AT-3600L de la société Audio Technica.

Dommages potentiels sur la pointe de lecture.

La pointe de lecture peut être endommagée lors de son installation.

Veillez à ne pas toucher la pointe de lecture au cours de son installation.

DANGER

DANGER de mort par le courant électrique!

Retirez la fiche secteur de la prise avant de commencer à nettoyer.

Attention

Dommages potentiels sur l'appareil.

Toute détention d'humidité peut endommager l'appareil.

Assurez-vous lors du nettoyage qu'aucune humidité ne pénètre dans l'appareil pour éviter tous dommages irréparables sur l'appareil.

Nettoyage

Nettoyez le boîtier exclusivement à l'aide d'un chiffon humidifié et d'un détergent doux.

Dépannage

Ce chapitre contient des remarques importantes relatives à la localisation des pannes et au dépannage. Respectez les remarques pour éviter tous dangers et dommages.

Vertissement

Veuillez respecter les consignes de sécurité suivantes pour éviter les risques et les dommages matériels :

• Les réparations sur les appareils électriques doivent exclusivement être confiées à des spécialistes qui ont été formés par le fabricant. Toutes réparations non conformes peuvent entraîner des dangers significatifs pour l'utilisateur et endommager l'appareil.

Causes des pannes et remèdes

Le tableau ci-dessous est destiné à vous aider à localiser de petits dysfonctionnements et à y remédier :

Panne Cause possible Solutions
Aucun affi chage sur le display.	L'appareil n'est pas allumé	Mettez l'appareil en marche.
	La fi che secteur n'est pas enfi chée.	Insérez la fi che secteur dans la prise secteur.
	La prise secteur n'est pas sous tension.	Vérifi ez les fusibles domestiques.
Pas de son.	Le volume est réglé sur l'intensité minimum.	Augmentez le volume.
	Un casque est raccordé.	Retirez la fi che du casque de la douille de raccordement 31
	La lecture de l'appareil audio n'a pas démarré.	Démarrez la lecture sur l'appareil audio.
Le plateau ne tourne pas, bien que le bras de lecture se trouve en position de lecture.	Le mauvais mode d'opération a été sélectionné	Sélectionnez le mode d'opération PHONO.
	Il a été appuyé sur le bouton PHONO >II 22.	Appuyez à nouveau sur le bouton PHONO >II 22
Mauvaise qualité du son, grésillement important, coupures de son.	La pointe de lecture est usée.	Remplacez la pointe de lecture.
Le bras de lecture saute, glisse ou n'avance pas.	L'appareil n'est pas place à l'horizontal.	Placez l'appareil sur une surface horizontal.
	L'antiskating est mal réglé.	Vérifi ez les régles antiskating.
	La force d'appui est mal réglée.	Vérifi ez les régles pour la force d'appui.
Bruits perturbants lors de la réception radio.	La station n'est pas correctement réglée.	A l'aide des touches l<28 ou >1 27 réglez correctement la station.
	La réception est trop faible.	En déplaçant l'antonne baladeuse essayez d'améliorer la réception.
NO USB s'affi che.	Aucun support de données USB n'est raccordé.	Raccodez un support de données USB au raccord 32.
	Mauvais format.	Assurez-vous que le support de données soit formaté avec le système de fi chier FAT32.
NO CARD s'affi che.	Aucune carte mémoire n'est raccordée.	Insérez une carte mémoire dans la fente à carte 15.
	Mauvais format.	Assurez-vous que le support de données soit formaté avec le système de fi chier FAT32.
REC FULL s'affi che.	Il n'y a pasASFEEZ d'emplacement de mémorisation libre sur le support de données cible	Eff acez les fi chiers non utiles ou raccodez un support de données avec suffiSAMMENT d'emplacement de mémorisation libre.

FR BE

Remarque

Si vous ne réussissez pas à résoudre le problème à l'aide des mesures suscitées, veuillez vous adresser au service après-vente.

Entreposage

Retirez la fiche secteur, si vous n'utilisez pas l'appareil pendant une période prolongée. Entreposez dans un environnement sec. Protégez la pointe de lecture à l'aide du capot de protection. Refermez le capot de protection après usage.

Mise au rebut de l'appareil

L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est assujetti à la directive européenne 2002/96/EC-WEEE (Waste Electrical and Electronic Equipment).

Remettre un appareil hors d'usage dans les points de collecte prévus pour ce type de déchet. Respectez les règlements actuellement en vigueur. En cas de doutes, contactez votre organisation de recyclage.

Remarques sur la déclaration de conformité ce

Cet appareil est conforme aux exigences fondamentales et aux autres consignes pertinentes de la directive européenne sur la compatibilité électromagnétique 2004/108/EC, la directive sur les lignes à basse tension 2006/95/EC ainsi que la directive sur l'écoconception 2009/125/EC (ordonnance 1275/2008 annexe II, No 1).

La version intégrale de la déclaration de conformité originale est disponible chez l'importateur.

Caractéristiques techniques

Généralités
Tension d'entrée 220 - 240 V		~
Fréquence secteur 50 Hz
Puisance absorbée 19 W
Tension de sortie du casque env. 80 mV
Température de service +5 - +40 °C
Humidité (pas de condensation) 5 - 90 %
Dimensions
Appareil (L x l x H) env. 420 x 356 x 140 mm
Télécommande (L x l x H) env. 86 x 40 x 7 mm
Poids
Appareil	env. 4,2	kg
Télécommande avec pile	env. 16	g

Moteur et plateau

Moteur Servomoteur à courant continu

Système d'entraînement Entraînement par courroie

Nombre de tours 33% 45,78 trs/min

Fluctuations de vitesse moins de 0,35% (WRMS)

Rapport signal/bruit plus de 50 dB

Pointe de lecture AT-3600L

Enceintes

Impedance 8 Ω

Puissance max. 3 W

Amplificateur

Puissance de sortie 2,0 W + 2,0 W

Réponse fréquentielle

60 Hz... 20 kHz

Radio

Gamme de fréquences

87,5-108

MHz

Support de données usb/carte mémoire

Débit de courant max. du raccord USB

Capacité de mémoire maximale.

Formats de fichiers pouvant être lus

WMA, MP3

Format d'enregistrement

MP3

Taux de compression en cas d'enregistrement

64, 128 ou 192

kBit/s

Garantie

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution.

Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise.

Remarque

• Cette garantie concerne uniquement les vices de fabrication et ne couvre pas les dommages de transport, les pièces d'usure ou les dommages subsis par des éléments fragiles, par ex. le commutateur ou les accus.

Ce matériel est exclusivement destiné à un usage et non commercial. La garantie est annulée en cas d'utilisation incorrecte et inappropriée, d'utilisation brute et en cas d'intervention qui n'aura pas été réalisée par un centre de service après-vente/agréé.

Cette garantie ne constitue pas une restriction de vos droits légaux. La période sous garantie n'est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées.

Tous dommages et défauts eventuellement déjà présents à l'achat doivent être notifiés immédiatement après le déballage, au plus tard deux jours après la date d'achat.

Toutes réparations effectuées après la période sous garantie sont payantes.

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN53140

BE Service Belgique
