USB 7326 - Equipement DJ US Blaster - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	USB 2.0, compatible avec Windows et Mac, alimentation par USB
Utilisation	Conçu pour les DJ, idéal pour le mixage et la création de musique numérique
Maintenance et réparation	Nettoyer régulièrement les ports USB, vérifier les câbles pour éviter les défaillances
Sécurité	Ne pas exposer à l'humidité, utiliser avec un adaptateur certifié si nécessaire
Informations générales	Vérifier la compatibilité avec les logiciels de mixage avant l'achat

FOIRE AUX QUESTIONS - USB 7326 US Blaster

Pourquoi mon US Blaster USB 7326 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement connecté à une source d'alimentation et que le câble USB est en bon état. Essayez de le brancher sur un autre port USB de votre ordinateur.

Comment installer les pilotes pour l'US Blaster USB 7326 ?

Téléchargez les pilotes nécessaires depuis le site officiel du fabricant. Une fois le fichier téléchargé, exécutez-le et suivez les instructions à l'écran pour compléter l'installation.

L'US Blaster USB 7326 ne se connecte pas à mon logiciel DJ, que faire ?

Assurez-vous que le logiciel DJ est à jour et qu'il reconnaît l'US Blaster USB 7326 comme périphérique audio. Vérifiez également les paramètres audio du logiciel pour vous assurer que l'appareil est sélectionné.

Comment résoudre les problèmes de son avec l'US Blaster USB 7326 ?

Vérifiez le niveau de volume de votre ordinateur et de l'appareil. Assurez-vous que l'US Blaster USB 7326 est sélectionné comme périphérique de sortie audio dans les paramètres audio de votre système.

Mon US Blaster USB 7326 fonctionne, mais le son est déformé. Que faire ?

Essayez de réduire le niveau de gain sur l'appareil. Vérifiez également les réglages d'égalisation dans votre logiciel DJ pour éviter toute distorsion.

Comment réinitialiser l'US Blaster USB 7326 ?

Débranchez l'appareil, attendez quelques secondes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes temporaires.

L'US Blaster USB 7326 est-il compatible avec les systèmes d'exploitation récents ?

Oui, l'US Blaster USB 7326 est compatible avec les systèmes d'exploitation Windows et macOS récents. Assurez-vous d'avoir la dernière version des pilotes.

Que faire si l'US Blaster USB 7326 est détecté mais ne fonctionne pas correctement ?

Essayez de désinstaller et de réinstaller les pilotes. Vous pouvez également tester l'appareil sur un autre ordinateur pour déterminer si le problème provient de l'appareil ou de votre configuration.

MODE D'EMPLOI USB 7326 US Blaster

1. Faites attention à la chaleur et aux températures extrêmes

Évitez d'exposer l'unité directement à la lumière ou près d'une source de chaleur. Ne l'exposez pas à des températures inférieures à 5 °C ou supérieures à 35 °C.

1. Protégez l'unité contre l'humidité, l'eau et les poussières

Ne placez pas l'ensemble dans un endroit avec une humidité importante ou de nombreuses poussières. Des conteneurs avec de l'eau ne doivent pas être placés sur l'ensemble.

1. Protégez l'unité contre les sources de vibrations et de bruit

Telles que les transformateurs, les syntoniseurs, les télévisions et les amplificateurs.

1. Évitez de placer l'unité à un emplacement instable

Sélectionnez un emplacement stable pour éviter les vibrations.

1. N'utilisez pas de produits chimiques ou de liquides volatiles pour le nettoyage

Utilisez un chiffon propre et sec pour enlever la poussière ou un chiffon légèrement humide pour les poussières persistantes.

1. Si l'unité tombe en panne, contactez immédiatement le vendeur

S'il y a le moindre problème, enlevez rapidement la prise de

courant et contactez un ingénieur pour les réparations. N'ouvrez

pas le boîtier car cela pourrait engendrer des risques de chocs électriques.

6-1. Prenez soin du câble d'alimentation

Ne tirez jamais sur le câble d'alimentation pour enlever la prise, assurez-vous de tenir la prise. Si vous n'utilisez pas le lecteur pendant une longue période, assurez-vous de déconnecter la prise du réceptacle.

1. Manipulez le disque compact avec précaution

Assurez-vous que le disque est toujours propre ; n'utilisez pas de disques rayés ou griffés, cela endommagerait le lecteur.

Ne réalisez aucune réparation vous-même sur l'équipement sous peine d'annuler la garantie. Ne modifiez pas non plus l'équipement sous peine aussi d'annuler la garantie. La garantie s'annule également si un accident ou des dommages qu'ils soient sont causés par une utilisation inappropriée et/ou le fait de pas avoir tenu compte des avertissements en général tels que stipulés dans ce manuel de l'utilisateur.

US Blaster Europe décline toute responsabilité en cas accident corporel résultant du non respect des consignes et des avertissements de sécurité. Il en va de même pour toute perte consécutive de quelque forme que ce soit.

Conserver l'emballage vous permettra de renvoyer un équipement défectueux dans son emballage d'origine et d'éviter ainsi tout dommage.

DESCRIPTION DES FONCTIONS

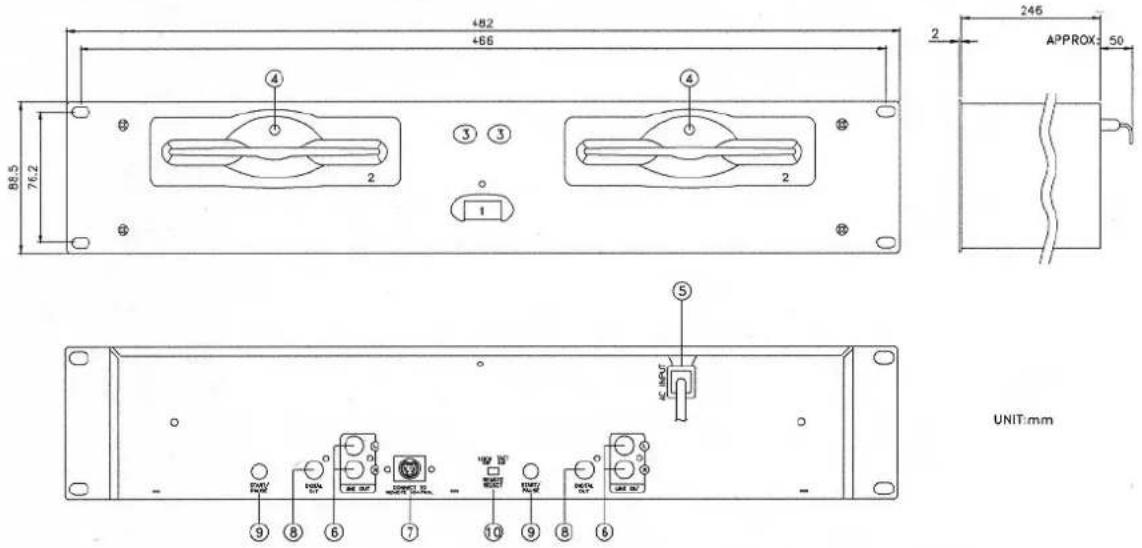

Fonctions de l'unité de lecture:

UNIT:mm

1. POWER (Interrupteur Marche/Arrêt)

Appuyer pour mettre sous et hors tension.

2. Compartiments CD

Lorsque le CD est inséré dans la fente, il est chargé automatiquement. Pour sortir le CD, appuyer sur le bouton EJECT.

3. Bouton EJECT

Appuyer pour éjecter le CD.

4. Eclairage

Pour éclairer le CD.

5. ENTREE SECTEUR

Branchez le cordon d'alimentation sur cette prise et une prise secteur appropriée.

6. LINE OUT (Fiches de sortie)

Le son des lecteurs CD est acheminé par ces prises. Connexion vers l'entrée ligne de la table de mixage

7. PRISE D'INTERCONNEXION

Le connecteur à 8 contacts sert à relier l'unité de lecture à l'unité de commande.

8. DIGITAL OUT

C'est la sortie numérique des lecteurs CD. Pour la connexion sur l'entrée ligne d'un amplificateur D/A.

9. START/PAUSE

Cette prise est utilisée pour un démarrage « fader ». Connectez-la sur une table de mixage et activez START/PAUSE par le déplacement du fader sur la table de mixage.

10. Option TACT-LOCK

Sélectionnez le type de commutation sur la table de mixage pour un démarrage fader ou la télécommande.

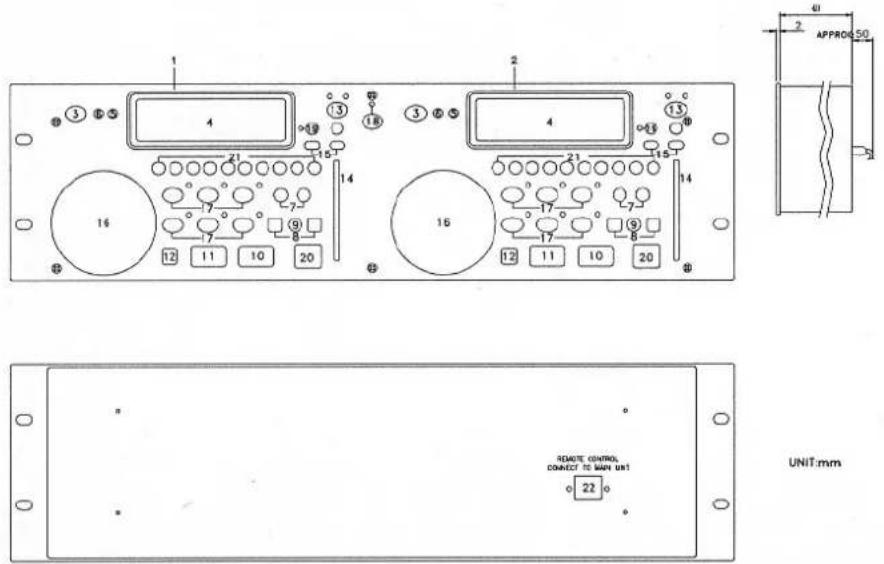

Fonctions de l'unité de commande

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140

1. UNITE 1-PANNEAU DE COMMANDE

Ce panneau de commande contrôle à distance les fonctions du lecteur 1 sur l'unité de lecture.

2. UNITE 2-PANNEAU DE COMMANDE

Ce panneau de commande contrôle à distance les fonctions du lecteur 2 sur l'unité de lecture.

Appuyer pour éjecter ou charger le CD. Attention: Le CD n'est pas éjecté si vous n'avez pas appuyé sur le bouton Pause ou Stop.

4. AFFICHEUR A CRISTAUX LIQUIDES

Cet afficheur (L.C.D.) indique les numéros de titres, la durée (en minutes, secondes et trames), le temps restant, le pitch, les battements, la boucle, Auto Cue Single, continue et la barre de durée.

5. BOUTON CONT./SINGLE ( OUTRO)

Ce bouton bascule entre Auto Cue Single et Continue. Le mode sélectionné s'affiche sur le LCD.

* AUTO CUE SINGLE – Après chaque titre, le lecteur se met en pause au début du titre suivant. La lecture commence au premier son audible.

* CONTINUE – Lecture de tous les titres.

* OUTRO - Maintenir le bouton appuyé pendant 3 secondes pour sélectionner la fonction OUTRO. Maintenant le lecteur passe les 30 dernières secondes de chaque titre.

6. BOUTON TIME / STOP

Ce bouton bascule l'affichage de durée entre la durée restante du titre, la durée passée et la durée de lecture totale restante. Le lecteur passe en mode Stop lorsque le bouton est enfoncé pendant plus de 3 secondes.

7. BOUTON DE RECHERCHE

Appuyez sur ce bouton pour une lecture accélérée vers l'avant ou l'arrière.

8. BOUTON TRACK

Ce bouton sélectionne le titre à passer en lecture.

9. BOUTON +10

Appuyer sur ce bouton pour avancer de 10 titres. S'il est appuyé lors des derniers 10 titres, le lecteur revient au titre 1.

10. BOUTON PLAY/ PAUSE

Bascule entre lecture et pause.

11. BOUTON CUE

Permet de passer le CD plusieurs fois à partir d'un point déterminé auparavant. En mode Pause, appuyez sur ce bouton pour déterminer un point Cue. Le bouton CUE s'allume brièvement.

12. BOUTON BOP

Le lecteur commence automatiquement la lecture à partir du point CUE sélectionné lorsque ce bouton est appuyé.

13. BOUTON PITCH

Lorsque le lecteur est on mode PITCH ON, ce bouton permet de régler la variation de vitesse (pitch) sur 8% ou 16% en fonction de l'indication par LED. Note : Si vous avez sélectionné 8%, vous pouvez varier la vitesse au moyen du curseur PITCH de -8% à +8%. Lorsque le lecteur est en mode PITCH OFF, la vitesse de lecture est normale (0%) et ne changera pas en déplaçant le curseur PITCH.

14. CURSEUR PITCH CONTROL

Après avoir déterminé la variation (8% ou 16%), vous pouvez déterminer la vitesse en poussant le curseur vers le haut (maximum) ou vers le bas (minimum).

15. BOUTON PITCH BEND + / -

Lorsque les deux lecteurs CD sont en lecture, le bouton Pitch Bend permet de déterminer la position des battements de basses après le réglage du Pitch. En appuyant sur le bouton «+», le Pitch augmentera automatiquement jusqu'à 16% à partir de la position actuelle ou diminuera jusqu'à 16% en appuyant sur le bouton «-«. Cette fonction permet de synchroniser les battements.

16. JOG WHEEL

La molette JOG donne accès à plusieurs fonctions:

*Contrôle de vitesse

Si vous tournez la molette pendant la lecture, la vitesse de lecture change dans les mêmes proportions. Tournez vers la droite pour augmenter la vitesse et vers la gauche pour la réduire

*Recherche

Si vous tournez la molette en mode Pause, le lecteur avance ou recule jusqu'au point de départ de lecture souhaité. La vitesse de recherche est déterminée par la vitesse de rotation de la molette et peut se faire trame par trame.

17. Seamless Loop (2 fois)

Les boutons sont A, B/LOOP/ EXIT et RELOOP.

1. BOUTON A--- Point de départ A. Le point CUE peut aussi être un point A. Après avoir déterminé le point A, la LED rouge s'allume.
2. BOUTON B/LOOP/ EXIT: --- "Fin de boucle" (Point B). Appuyez sur le bouton B/LOOP pour fixer le point B et démarrer automatiquement la lecture de la boucle. « Loop » s'affiche sur l'écran et els trois LED clignotent. Appuyez à nouveau sur le bouton pour arrêter la lecture de la boucle.
3. BOUTON RELOOP
4. Appuyez sur RELOOP pendant la lecture pour revenir à la lecture de la boucle.
5. Pour modifier le point de début et de fin, appuyez à nouveau sur les boutons A & B/LOOP/EXIT.

L'intervalle entre les points A et B doit s'élever à au moins 20 trames sinon le point B est annulé et LOOP disparaît de l'écran.

18. RELAY

Appuyez sur la touche RELAY pour basculer d'un lecteur à l'autre. Si un lecteur est en Pause et l'autre en lecture, le lecteur en Pause se met automatiquement en lecture.

19. BOUTON PROGRAM

Ce bouton permet la programmation du lecteur. Lorsque le lecteur n'est pas en mode de lecture, appuyez sur le bouton PROG afin de pouvoir programmer la mémoire. Sélectionnez les titres à programmer au moyen des boutons SKIP (sauts de titre). Appuyez sur PROG à chaque fois que vous avez sélectionné un titre. Vous pouvez programmer jusqu'à 30 titres. Pendant la lecture de la mémoire, la LED PROG s'allume. La mémoire est effacée lorsque vous appuyez sur Stop, vous ouvrez le tiroir CD ou vous éteignez le lecteur.

20. BOUTON BPM

Pour déterminer manuellement le BPM.

21. Touche d'accès direct (0\~9)

Pour sélectionner le titre qui doit passer en lecture.

22. CONNECTEURS

Le connecteur à 8 broches permet de connecter l'unité de commande sur l'unité de lecture.

23. SLEEP:

Lorsque le lecteur n'a pas été utilisé pendant plus de 30 minutes, il s'éteint automatiquement.

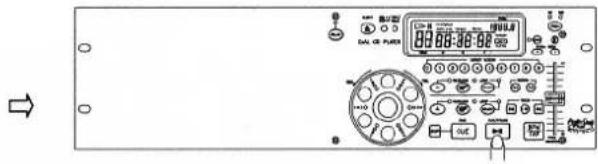

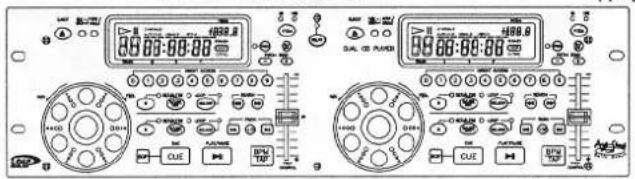

SYNCHRONISATION DES BATTEMENTS PAR MINUTE

Synchronisez le pitch en écoutant les deux lecteurs. Lorsque le tempo du lecteur sélectionné est plus lent que le tempo de l'autre lecteur, poussez le curseur vers le +. Si le tempo est plus rapide, poussez le curseur vers le -. La description suivante s'applique pour synchroniser la vitesse du lecteur 2 sur la vitesse de la musique sur le lecteur 1.

Lecteur 1 est en lecture.

Appuyez sur PLAY/PAUSE pour démarrer lecteur 2.

Les deux lecteurs fonctionnent. Ecoutez le lecteur 2 dans le casque.

Si le lecteur 2 est plus lent que
le lecteur 1

on que ↓ OS +

que le lecteur 1

Si le lecteur 2 est plus rapide

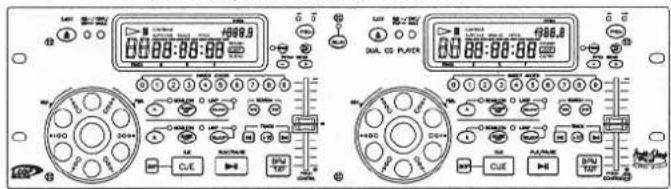

Synchronisation des battements à l'aide du Pitch Bend

La description ci-dessous permet de synchroniser les battements des deux lecteurs au moyen des boutons PITCH BEND.

La description s'applique dans le cas où les battements du lecteur 2 doivent être synchronisés sur la musique du lecteur 2 (Cette procédure peut être effectuée sur les deux lecteurs)

Après la synchronisation des BPM

Les BPM (battements par minute) sont identiques mais les battements de basses ne sont pas synchrones.

Si le lecteur 2 est en avance.

Si le lecteur 2 est en retard

PITCH BEND - +

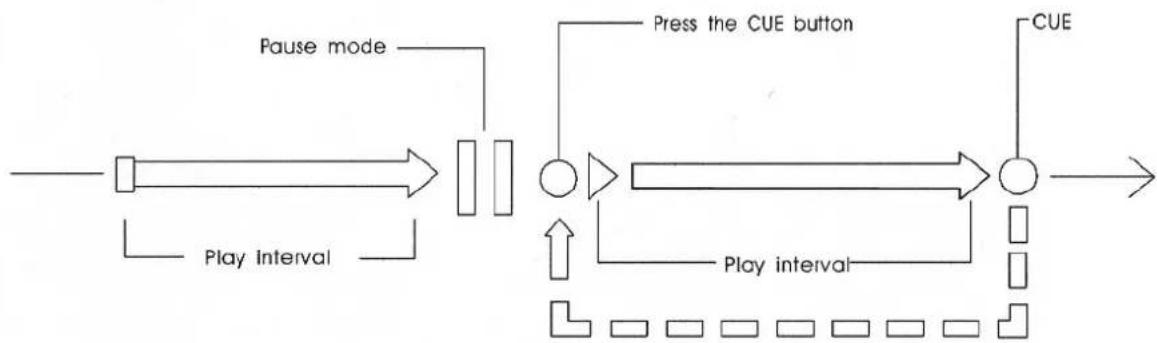

UTILISATION DU CUE (AVEC PLAY/PAUSE)

Back CUE operation pause mode

1. Pendant la pause, appuyez sur le bouton CUE pour déterminer le point sur lequel le lecteur doit revenir. C'est le point CUE.
2. Après avoir fixé le point CUE, vous pouvez y revenir pendant la lecture en appuyant sur le bouton CUE. Le lecteur se met en Pause.
3. Appuyez sur le bouton PLAY pour reprendre la lecture à partir du point CUE

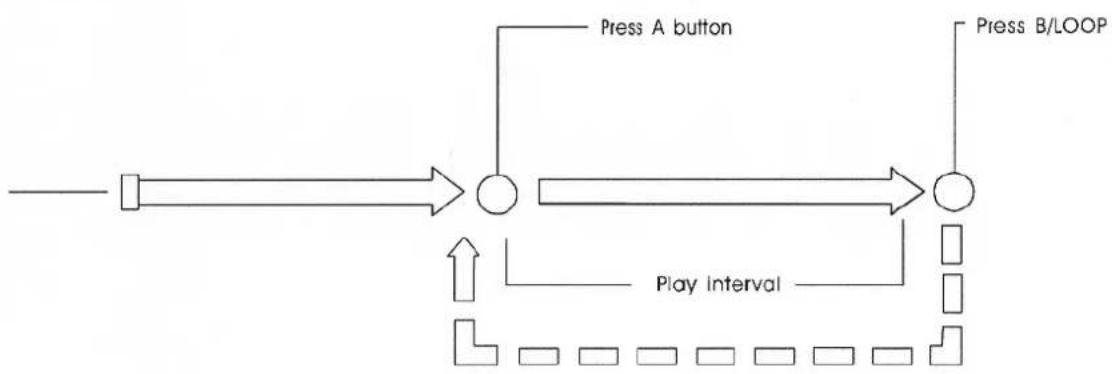

UTILISATION DE A ET B/LOOP
    note right of B: Press A button
    note right of D: Press B/LOOP
    note left of C: Play Interval

1. Fixez le point « A » en appuyant sur la touche A pendant la lecture (la musique continue à passer normalement).
2. Fixez le point de fin « B » de la boucle en appuyant sur la touche B/LOOP. Le signe LOOP clignote sur l'afficheur et la musique commence automatiquement à jouer à partir du point A. Le lecteur va passer en boucle le passage entre A et B.
3. Pendant la lecture en boucle, appuyez sur pour terminer la boucle. LOOP reste allumé sur l'afficheur.
4. Appuyez encore une fois sur RELOOP pendant la lecture, pour revenir sur la boucle.
5. Pendant la lecture, vous pouvez mémoriser une autre boucle (point A & B) en appuyant sur les touches A et B/LOOP.
6. Il est également possible de régler le point de départ en appuyant sur la touche A pendant que le lecteur se trouve en mode boucle ou pause.
7. L'intervalle entre A & B doit s'élever à plus de 20 trames sinon le point B ne sera pas mémorisé. Le signe LOOP ne reste pas non plus affiché sur le LCD.

Avant l'arrêt du lecteur CD, vérifiez que le CD a été retiré de l'appareil.

DIAGNOSTIC DE DEFAILLANCE

En cas de problème avec le lecteur CD, essayez de le résoudre au moyen du tableau ci-dessous. Suivez les solutions proposées pour votre problème.

1. Est-ce que le lecteur CD est correctement branché sur l'amplificateur ?
2. Est-ce que l'amplificateur est réglé sur la bonne entrée ?
3. Est-ce que le mode d'emploi a été suivi pour cet appareil ?

Symptôme	Cause possible	Solution
L'appareil ne s'allume pas lorsque l'interrupteur M/A est mis sur ON.	Mauvaise connexion à la source d'alimentation.	Vérifiez les connexions vers la source d'alimentation
Pas de lecture du CD	Le CD a été chargé à l'envers.Le CD est trop sale	Placez le CD avec l'étiquette vers le haut.Nettoyez le CD.
Pas de son.	Mauvaise connexion des cordons de sortie.Mauvais fonctionnement de l'ampli	Vérifiez les connexions vers l'amplificateurVérifiez le bon fonctionnement de l'ampli
Interruptions de son	Le lecteur CD est exposé à des vibrations et des chocs physiques	Changez l'emplacement de l'appareil
Ronflements	Cordons/connexions desserrés	Vérifiez tous les cordons et connexions
