USB 7337 - Equipement DJ US Blaster - Notice d'utilisation et mode d'emploi gratuit

Marque	US Blaster
Modèle	USB 7337
Type de produit	Équipement DJ (lecteur CD avec table de mixage intégrée)
Alimentation	Secteur, tension sélectionnable selon pays
Fonctions principales	Lecture CD, jog/shuttle, pitch control, bouclage (IN/OUT/RELOOP), crossfader, fader start, EQ 3 bandes, sortie casque, microphone
Entretien et nettoyage	Utiliser un chiffon propre et sec ; pour les taches persistantes, chiffon légèrement humide. Ne pas utiliser de produits chimiques ou de liquides volatils.
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique). Éviter l'exposition à la chaleur, à l'humidité, à la poussière et aux vibrations. Débrancher en cas de panne ou de non-utilisation prolongée.
Réparabilité	Ne pas réparer soi-même ; contacter le vendeur ou un ingénieur agréé. Toute modification ou réparation non autorisée annule la garantie.
Garantie	Garantie annulée en cas d'ouverture, de modification, ou d'utilisation inappropriée.
Instructions de sécurité	Conserver l'emballage d'origine pour le transport. Respecter les températures de fonctionnement (5°C à 35°C).
Connectiques	Entrées ligne/phono, microphone XLR et jack, sorties cinch stéréo, borne de masse pour platine vinyle
Contrôle de lecture	Jog et shuttle pour recherche précise ; pitch bend +/- ; boutons Skip, Search, Cue, Repeat
Système de bouclage	Bouclage automatique via boutons IN et OUT ; reprise de la dernière boucle avec RELOOP
Mode de lecture	Single (arrêt après chaque plage) ou Continue (lecture de toutes les plages) ; programmation jusqu'à 20 plages
Fader et mixage	Crossfader interchangeable, fader d'entrée, gain, EQ (High, Mid, Low), niveau master, Cue
Sorties	Sortie générale stéréo (RCA), sortie ligne, sortie casque
Microphone	Entrée micro avec réglage de niveau, connecteurs XLR et jack 6,35 mm
Fader Start	Fonction de démarrage des lecteurs CD via le crossfader

FOIRE AUX QUESTIONS - USB 7337 US Blaster

Comment allumer l'appareil ?

Appuyez sur le bouton d'alimentation (38) situé à l'arrière. Assurez-vous que le sélecteur de tension (39) est réglé sur la tension correcte de votre pays avant de brancher le cordon d'alimentation (37).

Comment faire une boucle sur une plage ?

Pendant la lecture, appuyez sur le bouton IN (5) pour définir le début de la boucle, puis sur OUT (8) pour définir la fin et lancer la boucle. Pour arrêter la boucle, appuyez à nouveau sur OUT. Pour relancer la dernière boucle, utilisez RELOOP (10).

Comment utiliser la molette jog pour le scratch ?

En mode pause, tournez la molette jog (2) pour déplacer la position de lecture. En mode lecture, tournez-la pour accélérer (horaire) ou ralentir (anti-horaire) le morceau. Activez le mode SEARCH (23) pour une recherche rapide.

Comment régler la hauteur (pitch) d'un morceau ?

Utilisez le fader PITCH CONTROL (16) pour modifier la vitesse. Appuyez sur PITCH (18) pour activer le réglage. Les boutons PITCH BEND + (17) et - (20) permettent un changement temporaire.

Pourquoi mon disque ne s'éjecte-t-il pas ?

Assurez-vous d'avoir d'abord appuyé sur STOP ou PAUSE (14) avant d'appuyer sur le bouton d'éjection (21). Le tiroir ne s'ouvre pas si le disque est en lecture.

Comment nettoyer l'appareil ?

Utilisez un chiffon propre et sec pour enlever la poussière. Pour les taches persistantes, utilisez un chiffon légèrement humide. N'utilisez jamais de produits chimiques, de solvants ou de liquides volatils.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que le sélecteur de tension (39) est sur la bonne position. Si le problème persiste, débranchez et contactez votre revendeur.

Comment brancher une platine vinyle ?

Connectez le câble de masse de la platine à la borne GND (40) et les câbles RCA aux entrées ligne/phono. Assurez-vous que le sélecteur LIGNE/PHONO (41) est sur PHONO pour utiliser le préampli RIAA intégré.

Comment programmer la lecture de plusieurs plages ?

Appuyez sur PROG (7) pour entrer en mode programme. Utilisez les boutons de sélection de piste (9) pour choisir une plage, puis appuyez à nouveau sur PROG. Répétez jusqu'à 20 plages, puis appuyez sur LECTURE/PAUSE (14) pour démarrer.

Comment utiliser le crossfader ?

Le crossfader (36) permet des transitions entre les deux canaux. En position extrême gauche, seul le canal 1 est actif ; à droite, le canal 2. Au centre, les deux canaux sont diffusés. Activez le FADER START (34) pour que le crossfader démarre ou mette en pause les lecteurs CD.

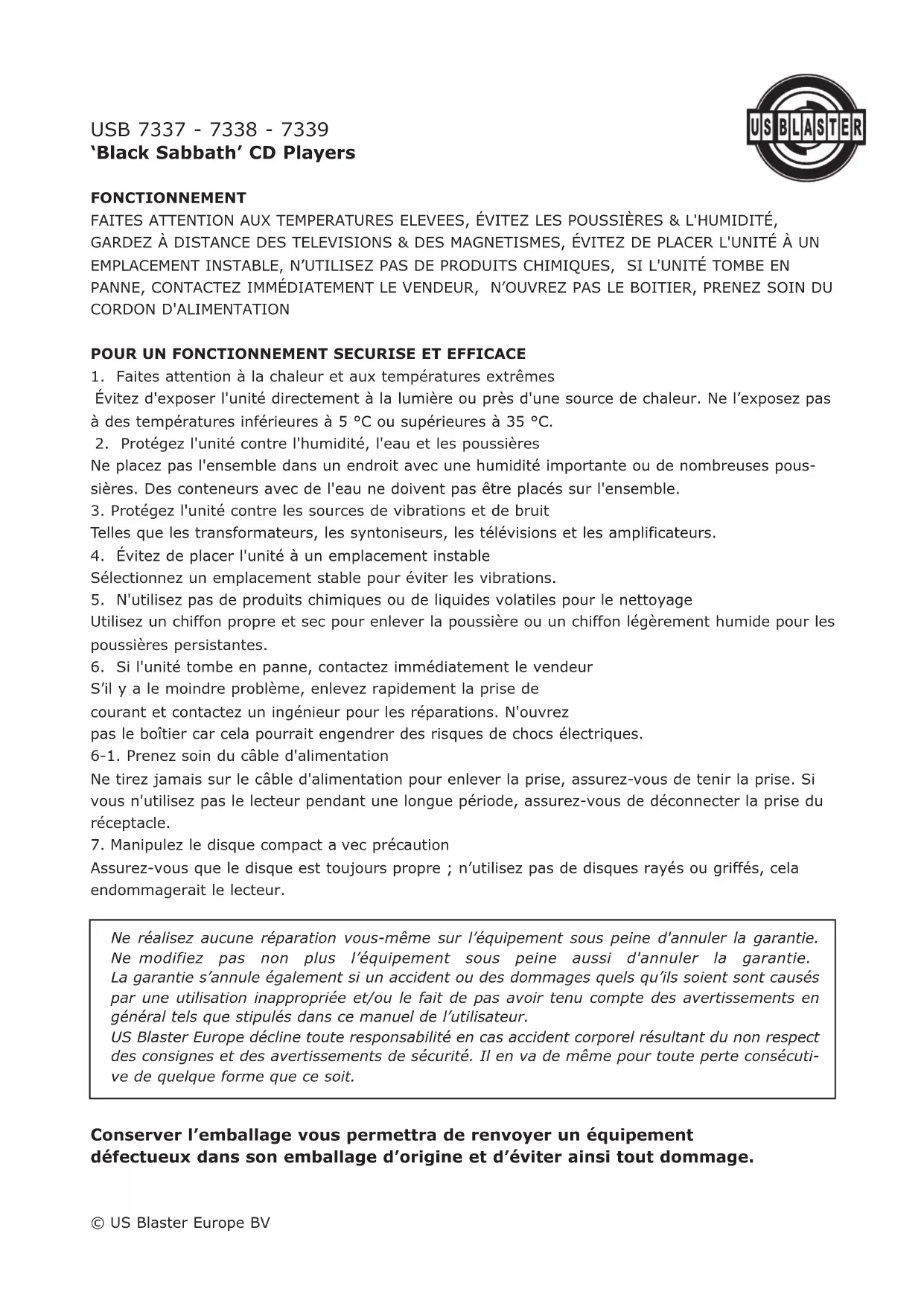

MODE D'EMPLOI USB 7337 US Blaster

1. Faites attention à la chaleur et aux températures extrêmes

Évitez d'exposer l'unité directement à la lumière ou pres d'une source de chaleur. Ne l'exposez pas à des températures inférieures à 5^ ou supérieures à 35^ .

1. Protégez l'unité contre l'humidité, l'eau et les poussières

Ne placez pas l'ensemble dans un endroit avec une humidite importante ou de nombreuses pous-sières. Des conteneurs avec de I'eau ne doivent pas etre places sur I'ensemble.

1. Protegez l'unité contre les sources de vibrations et de bruit

Telles que les transformateurs, les symponiseurs, les télévisions et les amplificateurs.

1. Evitez de placer l'unité à un emplacement instable

Selectionnez un emplacement stable pour éviter les vibrations.

1. N'utilisez pas de produits chimiques ou de liquides volatiles pour le nettoyage

Utilisez un chiffon propre et sec pour enlever la poussière ou un chiffon légarement humide pour les poussières persistantes.

1. Si l'unité tombe en panne, contactez immédiatement le vendeur

S'il y a le moindre problème, enlevez rapidement la prise de

courant et contactez un ingénieur pour les réparations. N'ouvrez

pas le boitier car cela pourrait engendrer des risques de chocs électriques.

6-1. Prenez soit du cable d'alimentation

Ne tirez jamais sur le cable d'alimentation pour enlever la prise, assurez-vous de tener la prise. Si vous n'utilise pas le lecteur pendant une longue période, assurez-vous de déconnecter la prise du réceptacle.

1. Manipuez le disque compact a vec précaution

Assurez-vous que le disque est toujours propre; n'utilise pas de disques rayés ou griffés, cela endommagerait le lecteur.

Ne réalisEZ aucune réparation vous-même sur l'équipement sous peine d'annuler la garantie. Ne modifiez pas non plus l'équipement sous peine aussi d'annuler la garantie. La garantie s'annule également si un accident ou des dommages quels qu'ils soient sont causés par une utilisation inappropriée et/ou le fait de pas avoir tenu compte des averissements en général tels que stipulés dans ce manuel de l'utilisateur.

US Blaster Europe décline toute responsabilité en cas accident corporel resultant du non respect des consignes et des avertissements de sécurité. Il en va de même pour toute perte consécutive de chaque forme que ce soit.

Conserver l'emballage vous permettra de renvoyer un équipement défectueux dans son emballage d'origine et d'éviter ainsi tout dommage.

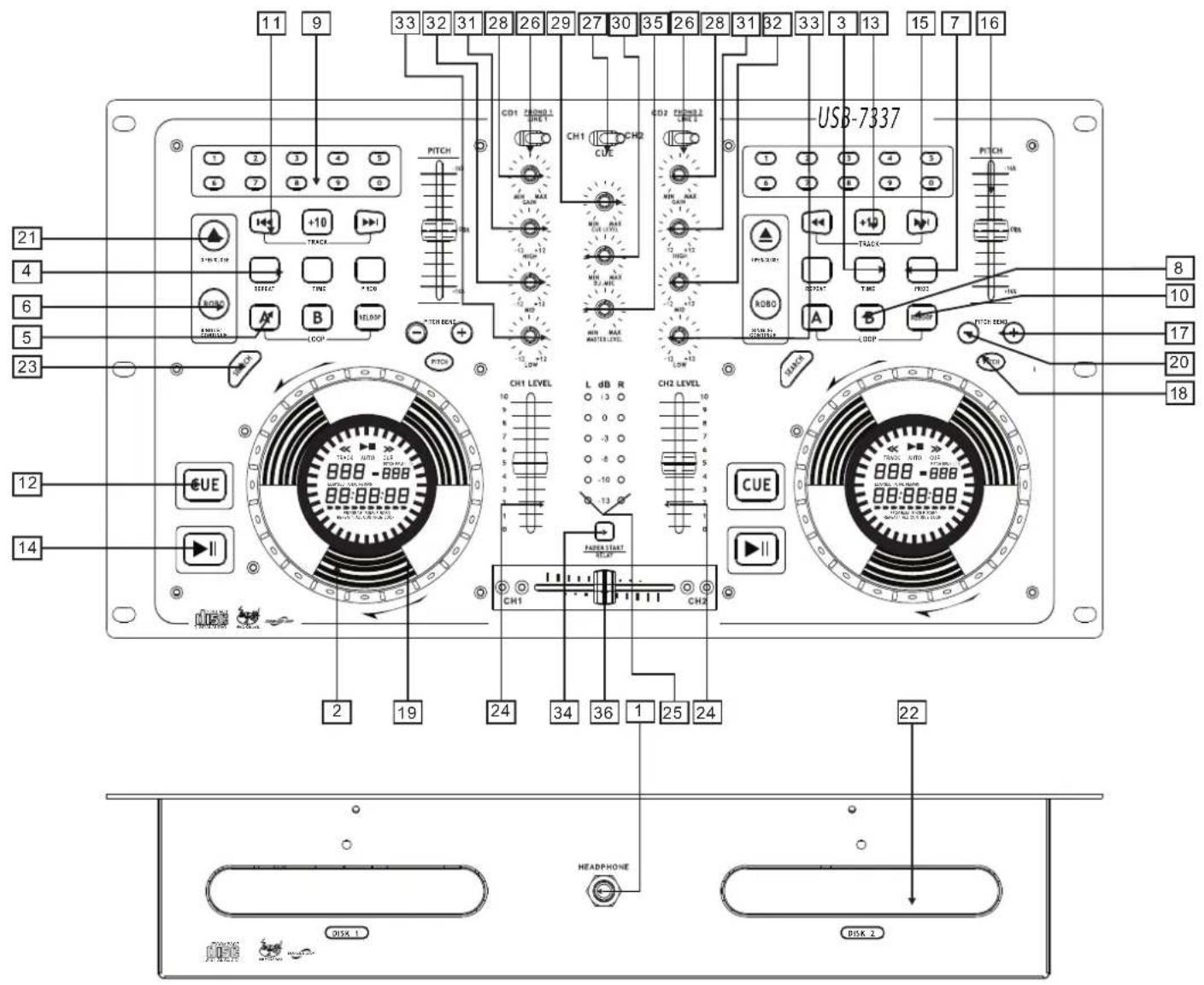

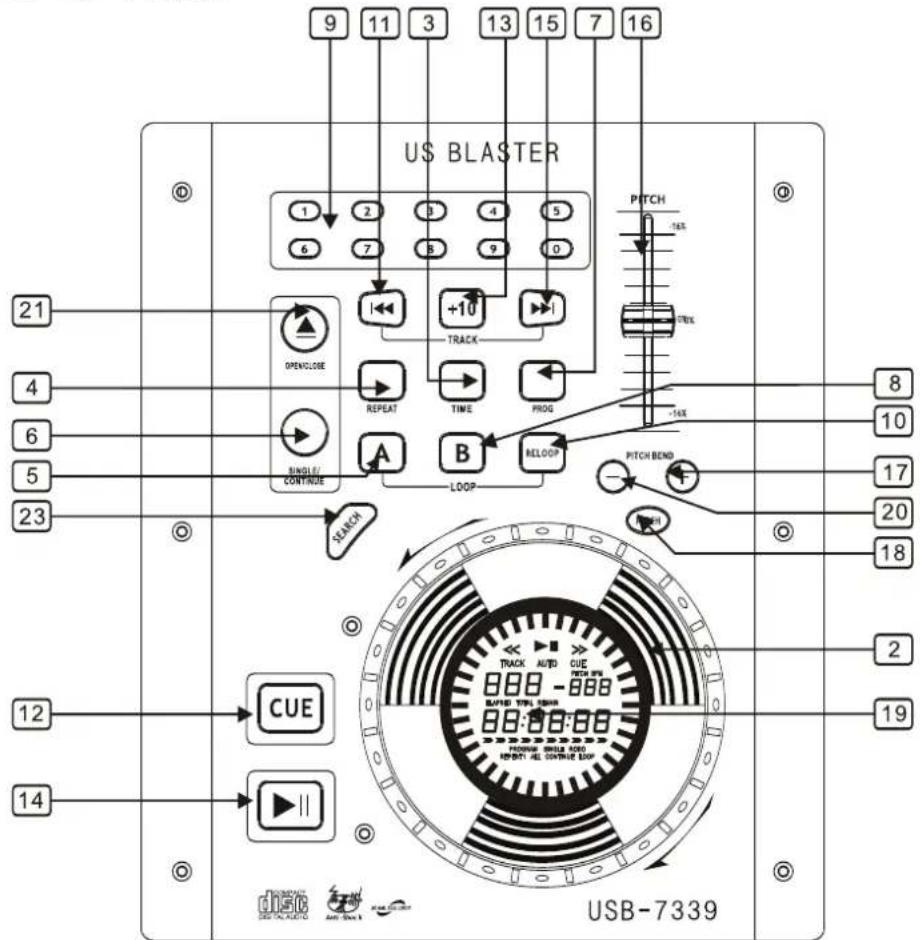

1. PRISES CASQUE

Servent à la connexion d'un casque d'écoute.

2. MOLETTEs JOG & SHUTTLE

Shuttle: Utilisez la molette pour selectionner la direction et la vitesse du balayage. Le disque est parcouru en sens normal quand la molette shuttle est tournée dans le sens horaire depuis la position neutre et en sens inverse quand la molette shuttle est tournée dans le sens anti-horaire. La vitesse de balayage augmente avec celle de rotation de la molette shuttle.

Jog: En mode pause, si vous tournez la molette jog, le point auquel le son est produit (position de la tete de lecture) rouge d'un nombre de frames ("frames") correspondant au nombre de clicks. Une rotation de sens horsaire fait avancer ce point, une rotation de sens anti-horaire le fait recuier.

En mode de lecture, la molette jog accelère ou ralentit le morceau. (sens hora: accelération, sens anti-horaire: ralentissement).

3. BOUTON TIME

Utilisez ce bouton pourCHOISIR le mode d'affichage temporel: temps ecoulé, temps restant ou temps total restant.

4. BOUTON REPEAT

Utilisez ce bouton pour dire en boucle une plage ou toutes les plages du CD.

5. BOUTON IN (SYSTEME DE BOUCLAGE)

Ce bouton définit le début de la boucle. Le témoin de bouclage clignote dans l'afficheur.

6.ROBO/SINGLE/CONTINUE

A presser pour alterner entre les modes de lecture simple (SINGLE) et continu (CONTINUE). Le mode selectionné est indiqué sur l'écran LCD. En mode SINGLE, l'appareil s'arrête à la fin de chaque plage. En mode CONTINUE, l'appareil lit toutes les plages et s'arrête.

7. BOUTON PROG

Vous pouvez programmer plusieurs plages (20 plages max.):

• Pressez le bouton PGM pour passer en mode programme.
• Utilisez les boutons de saut de plage pourCHOISIR la plage voulue, puis pressez le bouton PGM
• Repetez l'opération pour selectionner toutes les plages voulues.
• Pressez le bouton lecture / pause pour lancer la lecture.

8. BOUTON OUT (SYSTEME DE BOUCLAGE)

Quand you pressez ce bouton, you definissez le point de fin de la boucle parfaite et you lancez cette boucle. Pour arreter le bouclage, pressez a nouveau ce bouton.

9. BOUTONS DE SELECTION DE PISTE

Presser les boutons 0-9 vous permet de directement selectionner les plages.

10. BOUTON RELOOP (SYSTEME DE BOUCLAGE)

Ce bouton sert à lancer la dernière boucle méorisée.

11. BOUTON SKIP I<<

Utilisez ce bouton pour faire redemarrer la plage ou pour selectionner la plage precedente.

12. BOUTON CUE

Presser le bouton CUE durant la lecture entraine un retour à la position d'ou a démarré la lecture.

13. BOUTON +10

Utilize ce bouton pour sauter 10 plages.

14. BOUTON LECTURE/PAUSE

Chaque fois que vous pressez le bouton LECTURE/PAUSE, le fonctionnement passé de lecture à pause ou de pause à lecture.

15. BOUTON SKIP >>I

Utilisez ce bouton pour selectionner la plage suivante.

16. PITCH CONTROL

Utilisez ce fader pour accelerer ou ralentir la plage.

17. BOUTON PITCH BEND +

La hauteur augmente automatiquement quand le bouton + est pressé et revient à la hauteur d'origine quand il est relaché.

18. BOUTON PITCH

Si vous poussez ce bouton, le réglage du potentiamètre pitch est possible.

19.AFFICHEUR

20. BOUTON PITCH BEND -

La hauteur diminue quand ce bouton est pressé et revient à la hauteur d'origine quand il est reliché.

21. BOUTON EJECTION

Presse- le pour inserer ou ejecter un disque.

NOTE: le tiroir de disque ne s'ouvrira pas si le bouton stop ou pause n'a pas d'abord ete pressé.

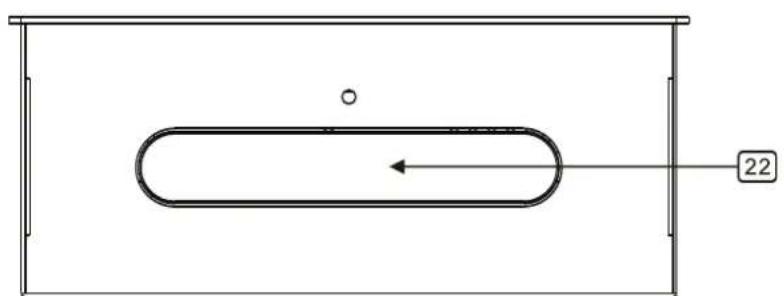

22. TIROIR DE DISQUE

Placez les disques dans le tiroir, presse le bouton OPEN/CLOSE pour ouvrir et fermer le tiroir de disque.

23. BOUTON SEARCH

Quand la diode témoin est allumée, tournez la molette jog pour une recherche rapide en avant et en arrrière. Si la molette jog reste immobile 8 secondes, la diode témoin s'éteint.

24. FADER D'ENTREE

Contrôle individuellement le niveau de la source des canaux 1-2 dans le mixage.

Affiche le niveau de sortie générale (master).

26. SELECTEUR D'ENTRÉE

Selectionne la source qui passera par ce canal selon ce que vous avez connecté en section d'entree (input) du panneau arriere. En position CD1-2, les unites de CD internes sont actives.

27. CUE POUR CH1-2

Selectionne la source qui passera par ce canal pour les canaux 1 & 2.

28.COMMANDE DE GAIN DE CH1 & CH2

Règles niveaux des canaux 1 & 2.

29.COMMANDE DE NIVEAU D'ECOUTE CUE

Regle le volume d'ecoute cue.

30. MICRO DJ

Règle le niveau du microphone.

31. FADER HIGH 1-2

Règle la correction des aiguus des canaux 1 & 2.

32. FADER MID 1-2

Règle la correction des mediums des canaux 1 & 2.

33. FADER LOW 1-2

Règle la correction des graves des canaux 1 & 2.

34. DEMARRAGE AU FADER (FADER START)

Son activation vous permet de faire demarrer les lecteurs de CD depuis votre crossfader. Le déplacer de gauche à droite fera demarrer le lecteur de CD droit et mettra en pause le lecteur de CD gauche.

35. NIVEAU GENERAL (MASTER LEVEL)

Règle le niveau de sortie générale.

36. CROSSFADER INTERCHANGEABLE

Donne des transitions propres entre les deux canaux d'entrée. La position extrème gauche seLECTIONne le canal 1, l'extrème droit le canal 2. Avec le crossfader au centre, les deux canaux assignés sont diffusés. Utilisez le crossfader pour des transitions rapides et transparentes d'un canal sélectionné à un autre.

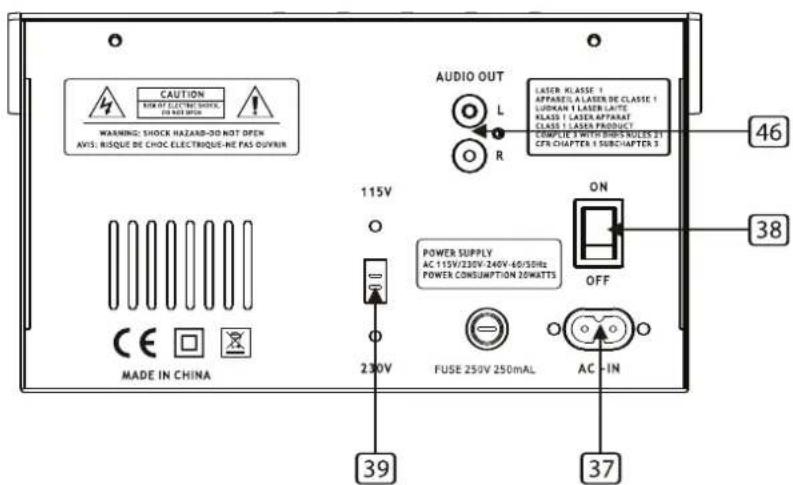

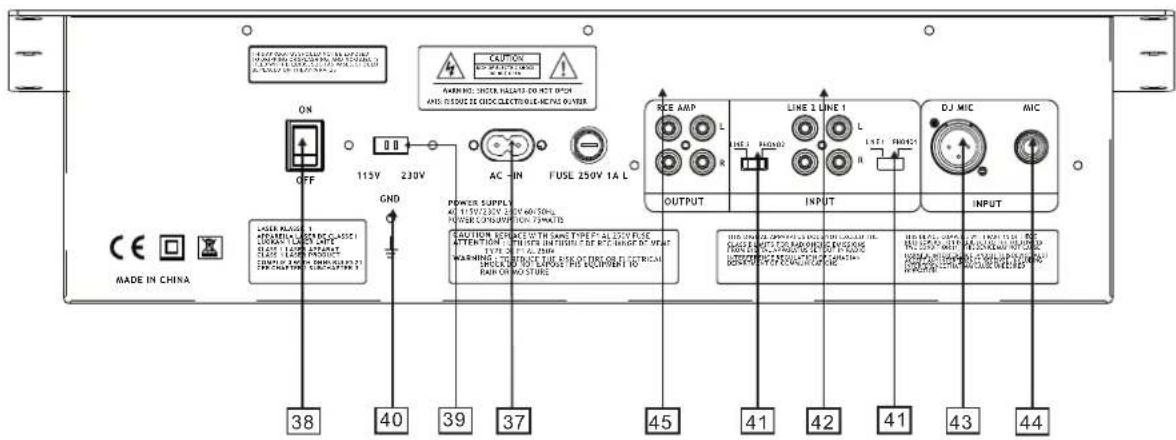

Connexions arriere:

37. CORDON D'ALIMENTATION SECTEUR

Utilisez ce cable pour relier l'alimentation secteur à l'appareil.

38. BOUTON D'ALIMENTATION

Pressez le bouton d'alimentation pour allumer l'unité. Pour l'éteindre, pressez à nouveau le bouton d'alimentation.

39. SELECTEUR D'ALIMENTATION

Utilisez ce selecteur pourCHOISIR LA TENSION ELECTrique CORRECTE.

40. MASSE (GND)

Bornier de masse pour la connexion d'une platine tourne-disque. Utilisez toujours cette connexion quand vous employez des platines tourne-disques (elle-ci doit avoir un cable de mise à la masse).

41. SELECTEUR D'ENTREE LIGNE/PHONO

Utilisez-le pour permettre le branchement d'un équipement de niveau ligne ou phono aux entrées des canaux. Quand l'entrée phono est selectionnée, votre signal entre directement dans des pré amplificateurs phono RIAA de haute qualite. Des sources de niveau ligne satureraient les préamplis phono très sensibles ce qui desserait un très mauvais son, aussi voirlez bien a basculer le selectorl ligne/phono du cote ligne avant de connecter des sources de niveau ligne.

42. ENTRÉE

Branchez ici des apparèils de niveau ligne comme une platine magnétophone ou un lecteur de CD supplémentaire.

43. MICRO DJ

Pour des microphones à connecteur de type XLR.

44.ENTREE MICRO

Pour des microphones à connecteur de type jack 6,35 mm.

45. SORTIE GENERALE STEREO

Connecteurs cinch (RCA) asymétriques contrôlés par le fader général (master).

46. SORTIE LIGNE

Pour connecter l'entrée ligne d'une table de mixage.

USB 7337 - USB 7338

USB 7339
