USB 7337 - DJ-Ausrüstung US Blaster - Kostenlose Bedienungsanleitung

Marke	US Blaster
Modell	USB 7337
Produkttyp	DJ-Ausrüstung (CD-Player mit integriertem Mischpult)
Stromversorgung	Netzbetrieb, wählbare Spannung je nach Land
Hauptfunktionen	CD-Wiedergabe, Jog/Shuttle, Pitch Control, Looping (IN/OUT/RELOOP), Crossfader, Fader Start, 3-Band-EQ, Kopfhörerausgang, Mikrofon
Pflege und Reinigung	Mit einem sauberen, trockenen Tuch reinigen; bei hartnäckigen Flecken leicht feuchtes Tuch. Keine chemischen Mittel oder flüchtige Flüssigkeiten verwenden.
Sicherheit	Das Gehäuse nicht öffnen (Stromschlaggefahr). Hitze, Feuchtigkeit, Staub und Vibrationen vermeiden. Bei Störungen oder längerem Nichtgebrauch Netzstecker ziehen.
Reparierbarkeit	Nicht selbst reparieren; wenden Sie sich an den Händler oder einen autorisierten Techniker. Nicht autorisierte Änderungen oder Reparaturen führen zum Garantieverlust.
Garantie	Garantie erlischt bei Öffnung, Modifikation oder unsachgemäßer Nutzung.
Sicherheitshinweise	Originalverpackung für den Transport aufbewahren. Betriebstemperaturen einhalten (5°C bis 35°C).
Anschlüsse	Line-/Phono-Eingänge, Mikrofon XLR und Klinke, Stereo-Cinch-Ausgänge, Masseanschluss für Plattenspieler
Wiedergabesteuerung	Jog und Shuttle für präzise Suche; Pitch Bend +/-; Tasten Skip, Search, Cue, Repeat
Looping-System	Automatisches Looping über IN- und OUT-Tasten; Wiederholung des letzten Loops mit RELOOP
Wiedergabemodus	Single (Stopp nach jedem Titel) oder Continue (Wiedergabe aller Titel); Programmierung von bis zu 20 Titeln
Fader und Mixing	Austauschbarer Crossfader, Eingangsfader, Gain, EQ (High, Mid, Low), Master-Pegel, Cue
Ausgänge	Allgemeiner Stereoausgang (RCA), Line-Ausgang, Kopfhörerausgang
Mikrofon	Mikrofoneingang mit Pegelregler, XLR- und 6,35-mm-Klinkenanschlüsse
Fader Start	Startfunktion der CD-Player über den Crossfader

Häufig gestellte Fragen - USB 7337 US Blaster

Wie schalte ich das Gerät ein?

Drücken Sie den Netzschalter (38) auf der Rückseite. Stellen Sie sicher, dass der Spannungswähler (39) auf die korrekte Spannung Ihres Landes eingestellt ist, bevor Sie das Netzkabel (37) anschließen.

Wie erstelle ich einen Loop auf einem Titel?

Drücken Sie während der Wiedergabe die IN-Taste (5), um den Loop-Start zu setzen, dann die OUT-Taste (8) für das Loop-Ende und starten Sie den Loop. Zum Stoppen des Loops drücken Sie erneut die OUT-Taste. Um den letzten Loop erneut zu starten, verwenden Sie RELOOP (10).

Wie verwende ich das Jog-Rad zum Scratchen?

Im Pausenmodus drehen Sie das Jog-Rad (2), um die Wiedergabeposition zu verschieben. Im Wiedergabemodus drehen Sie es, um den Song zu beschleunigen (im Uhrzeigersinn) oder zu verlangsamen (gegen den Uhrzeigersinn). Aktivieren Sie den SEARCH-Modus (23) für eine schnelle Suche.

Wie stelle ich die Tonhöhe (Pitch) eines Stücks ein?

Verwenden Sie den PITCH CONTROL-Fader (16), um die Geschwindigkeit zu ändern. Drücken Sie PITCH (18), um die Einstellung zu aktivieren. Die Tasten PITCH BEND + (17) und - (20) ermöglichen eine vorübergehende Änderung.

Warum wird meine Disc nicht ausgeworfen?

Stellen Sie sicher, dass Sie zuerst STOP oder PAUSE (14) gedrückt haben, bevor Sie die Auswurftaste (21) drücken. Das Fach öffnet sich nicht, wenn die Disc noch in Wiedergabe ist.

Wie reinige ich das Gerät?

Verwenden Sie ein sauberes, trockenes Tuch, um Staub zu entfernen. Bei hartnäckigen Flecken ein leicht feuchtes Tuch verwenden. Verwenden Sie niemals Chemikalien, Lösungsmittel oder flüchtige Flüssigkeiten.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Spannungswähler (39) auf der richtigen Position steht. Wenn das Problem weiterhin besteht, trennen Sie die Stromversorgung und kontaktieren Sie Ihren Händler.

Wie schließe ich einen Plattenspieler an?

Schließen Sie das Massekabel des Plattenspielers an die GND-Klemme (40) und die RCA-Kabel an die Line-/Phono-Eingänge an. Stellen Sie sicher, dass der LINE/PHONO-Schalter (41) auf PHONO steht, um den integrierten RIAA-Vorverstärker zu nutzen.

Wie programmiere ich die Wiedergabe mehrerer Titel?

Drücken Sie PROG (7), um in den Programmiermodus zu gelangen. Wählen Sie mit den Titeltasten (9) einen Titel aus und drücken Sie dann erneut PROG. Wiederholen Sie dies für bis zu 20 Titel, und drücken Sie dann PLAY/PAUSE (14), um die Wiedergabe zu starten.

Wie verwende ich den Crossfader?

Der Crossfader (36) ermöglicht Übergänge zwischen den beiden Kanälen. In der äußersten linken Position ist nur Kanal 1 aktiv, rechts nur Kanal 2. In der Mitte werden beide Kanäle ausgegeben. Aktivieren Sie FADER START (34), damit der Crossfader die CD-Player startet oder pausiert.

BEDIENUNGSANLEITUNG USB 7337 US Blaster

14. PLAY / PAUSE KNOP

25. VU-METRE A DIODES

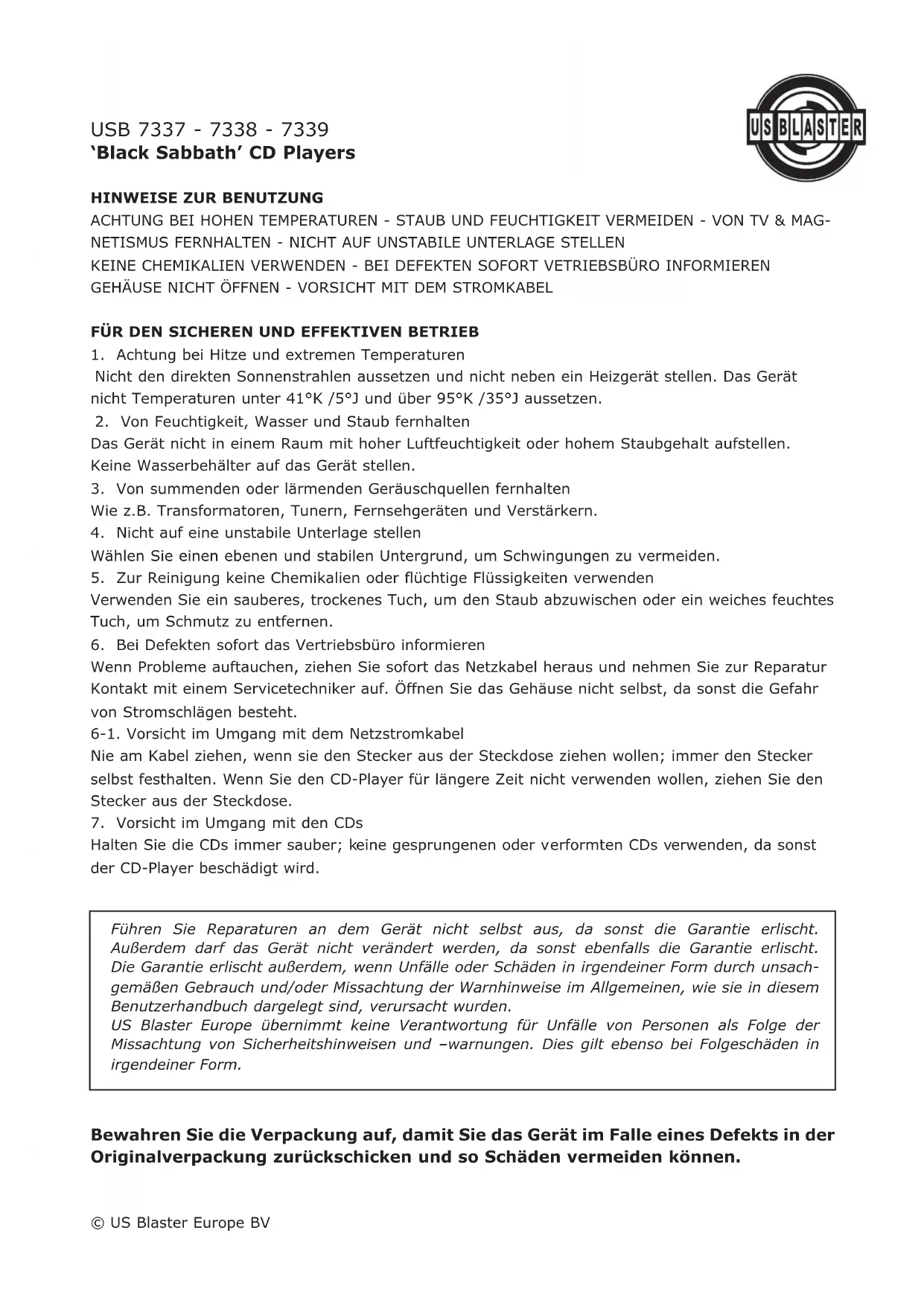

HINWEISE ZUR BENUTZUNG

ACHTUNG BEI HOHEN TEMPERATUREEN - STAUB UND FEUCHTIGKEIT VERMEIDEN - VON TV & MAGNETISMUS FERNHALTEN - NICT Auf UNSTABILE UTERLAGE STEllen

KEINE CHEMIKALIEN VERWENDEN - BEI DEFEKTEN SOFORT VETRIEBSBURO INFORMIEREN GEHAUSE NICT ÖFFNEN - VORSICH T MIT DEM STROMKABEL

FÜR DEN SICHEREN UND EFFEKTIVEN BETRIEB

1. Achtung bei Hitze und extremen Temperaturen

Nicht den direkten Sonnenstrahlen aussetzen und nicht geben ein Heizgerät stellen. Das Gerät nicht Temperaturen unter 41^ / 5^ und über 95^ / 35^ aussetzen.

1. Von Feuchtigkeit, Wasser und Staub fernhalten

Das Gerät nicht in einem Raum mit hoher Luftfeuchtigkeit oder hohem Staubgehalt aufstellen. Keine Wasserbehälter auf das Gerät stellen.

1. Von summenden oder larmenden Gerauschquellen fernhalten

Wie z.B. Transformatoren, Tunern, Fernsehgeräten und Verständern.

1. Nicht auf eine unstabile Unterlage stellen

Wahlen Sie einen ebenen und stabilen Untergrund, um Schwingungen zu vermeiden.

1. Zur Reinigung keine Chemikalien oder flüchtige Flüssigkeiten verwenden

Verwenden Sie ein sauberes, trockenes Tuch, um den Staub abzwischen oder ein weiches feuchtes Tuch, um Schmutz zu entfernen.

1. Bei Defektensofar das Vertriebsburo informieren

Wenn Probleme auftauchen,ziehen Sie sofort das Netzkabel hers aus und behmen Sie zur Reparatur. Kontakt mit einem Servicetechniker auf. Offnen Sie das Gehause nicht selbst, da sonst die Gefahr von Stromschlagen besteht.

6-1. Vorsicht im Umgang mit dem Netzstromkabel

Nie am Kabelziehen, wenn sie den Stecker aus der Steckdoseziehen wollen; immer den Stecker selbst festhalten. Wenn Sie den CD-Player für länger Zeit nicht verwenden wollen,ziehen Sie den Stecker aus der Steckdose.

1. Vorsicht im Umgang mit den CDs

Halten Sie die CDs immer sauber; keine gesprungen oder verformten CDs verwenden, da sonst der CD-Player beschädigt wird.

Führn Sie Reparaturen an dem Gerät nicht selbst aus, da sonst die Garantie erlischt. Außerdemarf das Gerät nicht verändert werden, da sonst ebenfalls die Garantie erlischt. Die Garantie erlischt außerdem, wenn Unfälle oder Schäden in irgendeiner Form durch unsachgemüssen Gebrauch und/oder Missachtung der Warnhinweise im Allgemeinen, wie sie in dieser Benutzerhandbuch dargelegt sind, verursacht wurden.

US Blaster Europe übernimmt keine Verantwortung für Unfälle von Personen als Folge der Missachtung von Sicherheitshinweisen und -warnungen. Dies gilt ebenso bei Folgeschäden in irgendeiner Form.

Bewahren Sie die Verpackung auf, damit Sie das Gerät im Falle eines Defekts in der Originalverpackung zusückschicken und so Schäden vermeiden können.

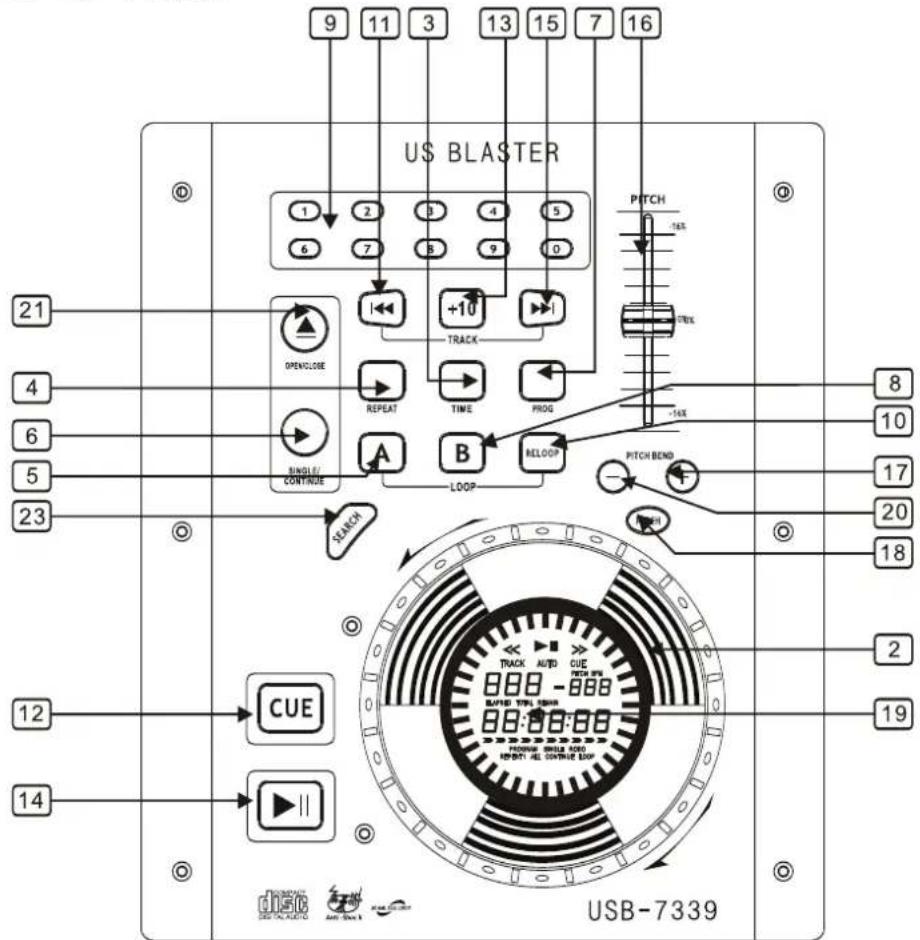

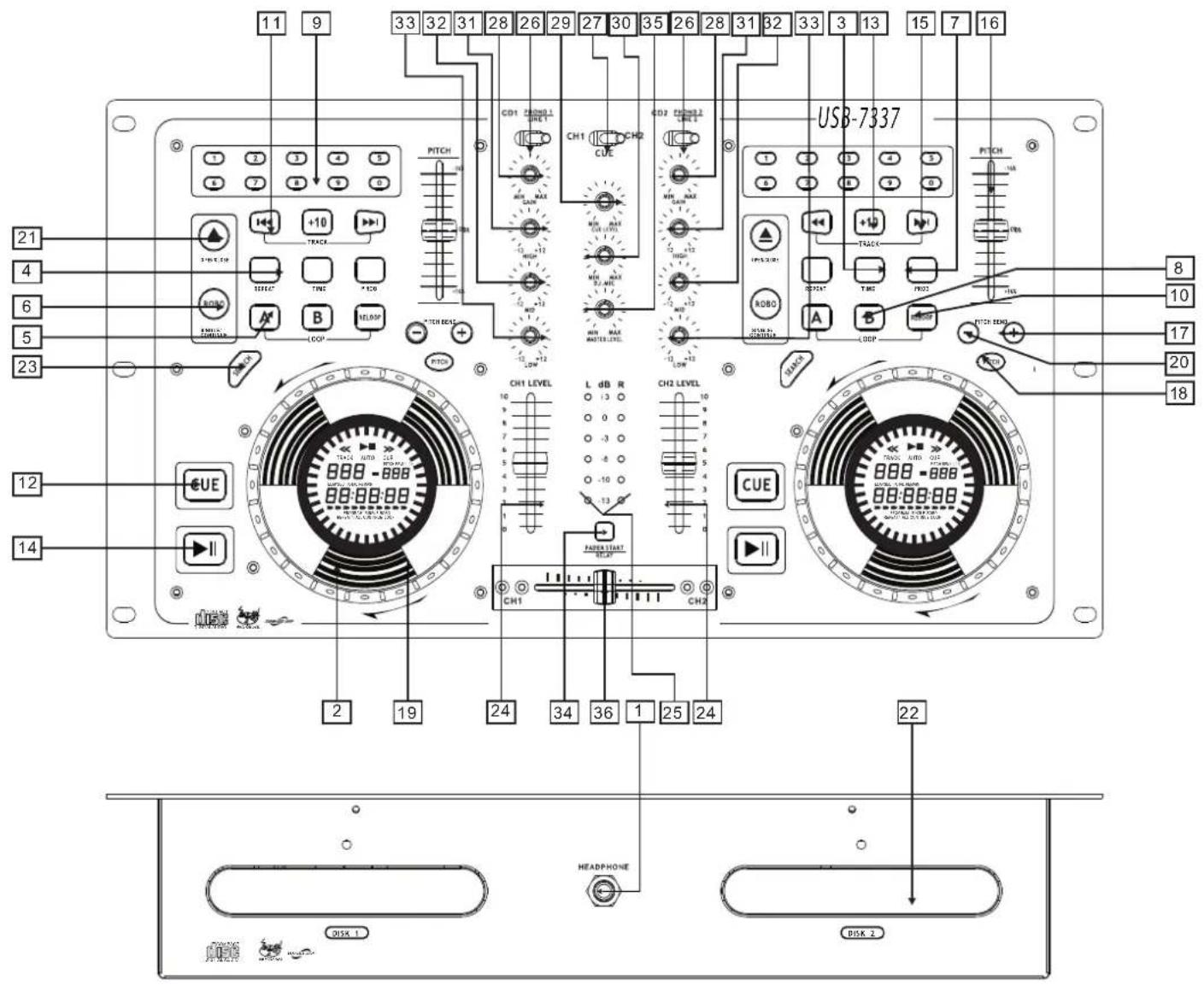

1. KOPFHÖRER BÜCHSE

Wird für die Verbindung mit einem Kopfhörer gebraucht.

2. JOG und SHUTTLE RÄDER

Shuttle: Benutzen Sie die Drehscheibe um die Suchrichtung und die Geschwindigkeit vorzuwahlen. Die Disc wird in die Vorwartsrichtung abgescant, wenn die Drehscheibe von der Mitte aus nach rechts gedreht wird, und in die Rückwartsrichtung abgescantnwt den Drehscheibe nach links gedreht wird. Das Abscannen wird beschleunigt wenn die Drehscheibe schneller gedreht wird.

Jog: Wenn sie im Pause Modus an dem Jog drehen, wird der Punkt an dem der Ton produziert wird, mit einigen Zeitrahen aufgerückt, entsprechend der Anzahl Klicken. Rechtsrum bewegt sich der Punkt vorwärts, linksrum bewegt sich der Punkt ruckwärts.

Im Abspielmodus erhöht oder verringgert der Jog die Geschwindigkeit des Lieds.

(rechtsrum: Erhöhung, linksrum: Abnahme).

3. ZEIT TASTE

Benutzen Sie diese Taste, um den Zeitmodus zu wahren: abgelaufene Zeit, restliche Zeit oder restliche Totalzeit.

4.DAUERFUNKTIONSTASTE

Benutzen Sie diese Taste, um einen Track oder alle Tracks der CD zu wiederholen.

5. EIN TASTE (LOOP SYSTEM)

These Taste stelt den Anfang des Loops ein. Der Loopindikator blinkt auf der Anzeige auf.

6. ROBO: EINZELN/ UNUNTERBROCHENEN

Betätigen Sie diese, um zwischen den EINZELNEN und UNUNTERBROCHENEN Spielmodus zu schalten. Der vorgewählte Modus wird auf dem LCD Schirm angezeigt. Im EINZELNEN Modus stoppt die Einheit nach jedem Track. Im UNUNTERBROCHENEN Modus liest die Einheit alle Tracks und stoppt.

7.PROG TASTE

Sie können einige Tracks (20 Tracks Maximum) programmieren:

• Drücken Sie die PGM Taste um in den Programmmodus zu kommt.

• Benutzen Sie die Skip Track Tasten, um den gewünschten Track zu wahlen, drücken Sie dann die PGM Taste

• Wiederholen Sie den Vorgang um alle gewünschten Tracks vorzuwahlen.

• Drucken Sie die Spiel-/ Pausentaste, um das Playback zu beginnen.

8. AUS TASTE (LOOP SYSTEM)

Wenn Sie diese Taste betätigen, stellen Sie den Endpunkt des nahtlosen Loops ein und Sie beginnen den Loop. Um den Loop zu beenden, betätigen Sie diese Taste wieder.

9. TRACK WAHL TASTE

Die 0-9 Tasten drucken erlaubt Ihnen die Tracks sofort zu wahlen.

10. RELOOP TASTE (LOOPSYSTEM)

These Taste wird benutzt um den zuletzt gespeicherten Loop zu beginnen.

11. SKIP I<< TASTE

Benutzen Sie diese Taste, um den Track wiederzubeginnen oder den vorhergehenden Track vorzuwahlen.

12. CUE-TASTE

Das Betätigkeiten der CUE-Taste während des Abspielens liefert eine Rückkehr zur Position, auf der das Abspielen begann.

13. +10 TASTE

Gebrauchen Sie diese Taste um 10 Tracks zu überspringen.

14. PLAY / PAUSE TASTE

Der Taktabstand steigt automatisch, wenn die + Taste betätig wird, und keht zum ursprünglichen Taktabstand zurück wenn sie freilegegeben wird.

15. SKIP >>I TASTE

Benutzen Sie diese Taste, um den folgenden Track vorzuwahlen.

16. PITCH REGELUNG

Benutzen Sie diesen Fader, um die Geschwindigkeit des Tracks zu erhöhen oder zu verringn.

17. PITCH BEND + TASTE

Der Taktabstand steigt automatisch, wenn die + Taste betätig wird, und keht zum ursprünglichen Taktabstand zurück wenn sie freiogegeben wird.

18. PITCH TASTE

Wenn Sie diese Taste betätigten, ist die Regulierung des Taktabstandpotentiometers vorhanden.

19. ANZEIGE

20. PITCH BEND TASTE

Der Taktabstand fällt während die Taste betätig wird, und keht zum ursprünglichenTaktabstand zurück, wenn sie frei gegeben wird.

21.AUSWURFTASTE

Eindrücken zum Laden oder ausweren der Scheibe.

ANMERKUNG: Der Scheibehalter öffnet sich nicht bevor Stop- oder Pausetaste zuerst betätig. worden ist.

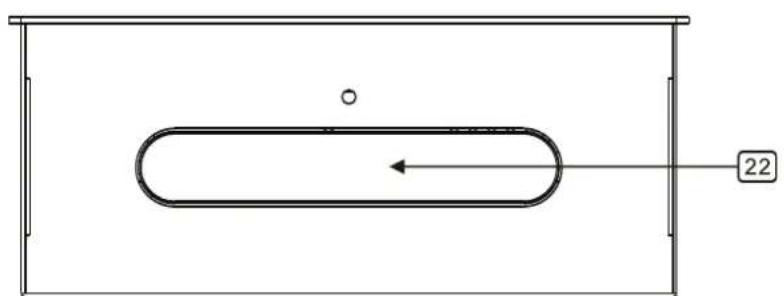

22.DISCHALTER

Legen Sie die Disc in den Halter, drücken Sie auf die AUF/ZU Taste um den Disc Halter zu offen und zu schreiben.

23. SUCH TASTE

Wenn die LED Anzeige aufleucht, drehen Sie an dem Jog zur schllen vorwärts und rückwärts诸如, wenn der Jog für 8 Sekunden unbewegt ist, stellt die Anzeige sich ab.

24. INPUT BLENDER

Kontrolliert individuelle Ausgangsniveauaus für Kanal 1-2 in dem Mix

25. LED METER

Zeigt den Master Output niveau an.

26. EINGANG KIPPSCHALTER

Wählt vor, welche Quelle live sein wird zu dem Kanal basiert auf was Sie zu dem Rückwandeingang verbunden haben. In Position CD1-2 sind die internen CD-Maßeinheiten aktiv.

27.CUE FÜR CH1-2

Wählt vor, welcher Ausgang live sein wird an dem Kanal für CH1 und CH2

28. CH1 & CH2 GAIN CONTROL

Reguliert Niveaus CH1 und CH2

29. CUE LEVEL CONTROL

Reguliert Cue Volumen

30. DJ MIC

Reguliert Mikrophonniveau

31. HOHER FADER 1-2

Reguliert Gleichstellung CH1&CH2 der hohen Töne

32. MITTLERER FADER 1-2

Reguliert Sie Gleichstellung CH1&CH2 der mittleren Töne

33. NIEDRIGER FADER 1-2

Reguliert Gleichstellung CH1&CH2 der niedrigen TONE

34. FADER-ANFANG

Aktivierung erlaubt Ohnen, die CD-Spieler von Ihrem Crossfader zu beginnen. Die Fahrt von links nach rechts laßt den rechten CD- Spieler anfangen und pausiert den linke CD-Spieler.

35. MASTER LEVEL

Reguliert den Master Level Ausgang

36. AUSTAUSCHBARES CROSSFADER

Erzielt saubere Übergänge zwischen den zwei Eingangskanale. Das „harte Links“ selektiert Kanal 1. Das „harte Rechs“ selektiert Kanal 2. Mit dem zentrierten Crossfader sind beiden zugewiesenen Kanale live. Benutzen Sie den Crossfader für die schllen und nahtlosen Übergänge von einem Kanal zum anderen.

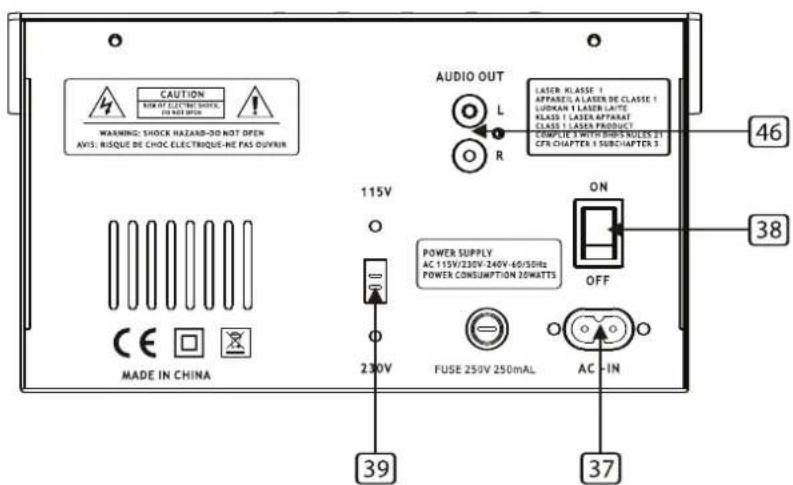

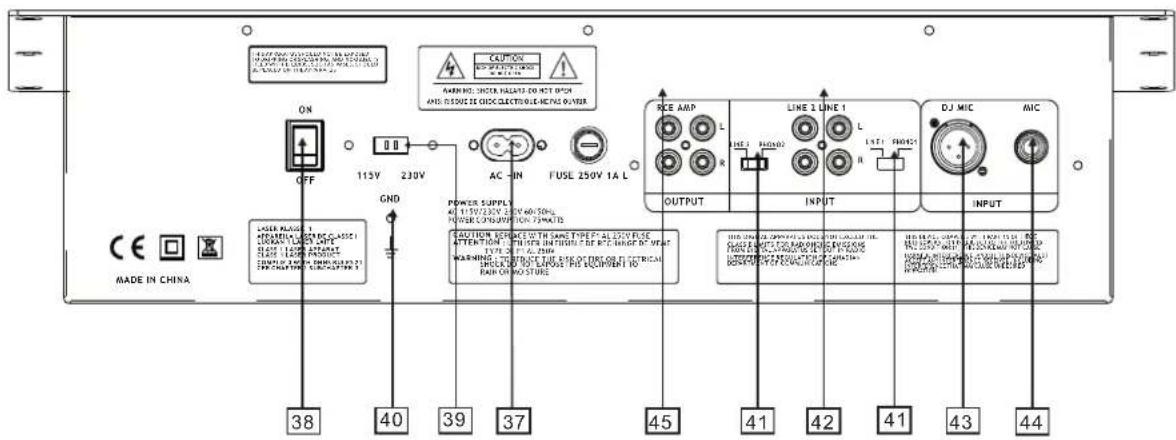

Hinterer Anschluß:

Hinterer Anschluß:

37. WECHSELSTROM SCHNUR

Benutzten Sie diesen Kabel, um die Wechselstrom Netzspannung an die Einheit anzuschreiben.

38. AN-/AUS-SCHALTER

Drücken Sie diesen Knopf ein um den Strom ANzuschalten, drücken Sieihn nochmal ein um den Strom AUSzuschalten.

39. SPG.VERSORGUNGSTEIL-SCHALTER

Benutzte diesen Vorwahl, um das korrekte Spg. Versorgungsteil zu wahren.

40. GND

Erdungsöse für Schallplattenspieleranschluß. Benutzen Sie immer diesen Anschluß, wenn Sie schallplatten verwenden. (Ihr Schallplattenspieler solle einen Erdungsdraht haben)

41. LINE/PHONO EINGANG SCHALTER

Verwenden Sie dies um entweder Line oder Phono Apparatur zu erlauben die an ihren Kanalen verbunden werden konnen. Wenn der Phono Eingang vorgewählt wird, wird Ihr Signal direkt zu den hochwertigen RIAA phono Vorverstärkern eingezogen. Linienausgabe überbelasten die empfindlichen Phono Vorverstärker und klingt dann sehr schlecht, deshalb seien Sie sich immer davon sicher, den Line/Phono Schalter auf Line umzuschalten vor dem Anschluß der Line Ausgänge.

42. EINGANG

Schlieben Sie hier Ihr Line Gerät an sowie ein Kasettenrekorder oder einen zusätzlichen CD-Spieler.

43. DJ MIC

Für XLR Art Mikrophone.

44. MIC EINGANG

Fur 1/4" Mikrophonstecker.

45. HAUPT STEREOAUSGANG

Unausgeglichene RCA Stecker gesteuert durch den Master Fader.

46. LINE AUS

Schlieben Sie dies an den Linien Eingang eines Mischers an.
