MODE D'EMPLOI BO710 BOMPANI

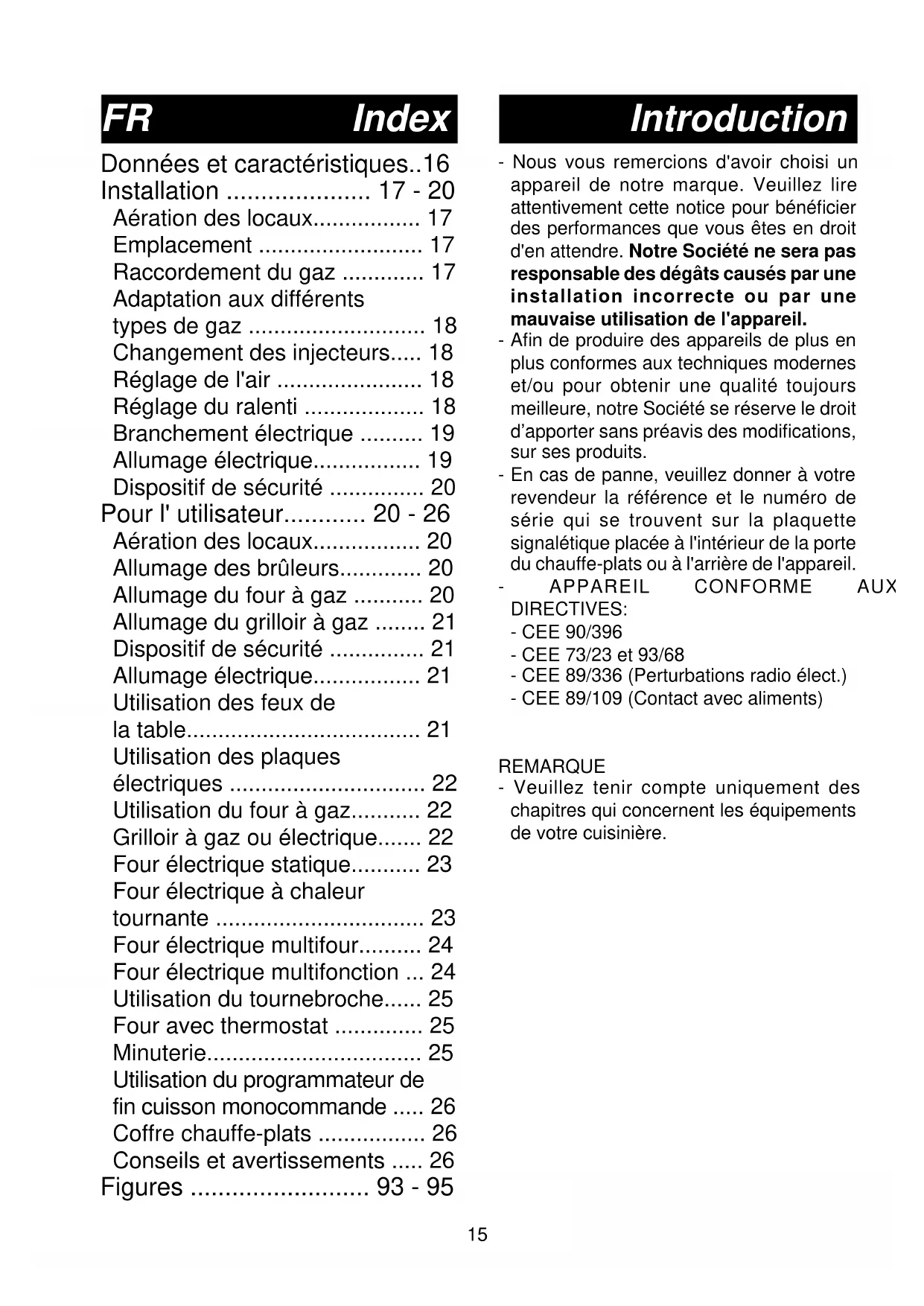

- Nous vous remercions d'avoir choisi un appareil de notre marque. Veuillez lire attentivement cette notice pour bénéficier des performances que vous êtes en droit d'en attendre. Notre Société ne sera pas responsable des dégâts causés par une installation incorrecte ou par une mauvaise utilisation de l'appareil. - Afin de produire des appareils de plus en plus conformes aux techniques modernes et/ou pour obtenir une qualité toujours meilleure, notre Société se réserve le droit d’apporter sans préavis des modifications, sur ses produits. - En cas de panne, veuillez donner à votre revendeur la référence et le numéro de série qui se trouvent sur la plaquette signalétique placée à l'intérieur de la porte du chauffe-plats ou à l'arrière de l'appareil.

- APPAREIL CONFORME AUX

DIRECTIVES: - CEE 90/396 - CEE 73/23 et 93/68 - CEE 89/336 (Perturbations radio élect.) - CEE 89/109 (Contact avec aliments) REMARQUE - Veuillez tenir compte uniquement des chapitres qui concernent les équipements de votre cuisinière. Introduction16 Données et caractéristiques techniques

Dimensions extérieures Cuisinière Cuisinière nominales 50x50 54x54 Hauteur (table de travail) cm 85,0 cm 85,0 Hauteur (couvercle ouvert) cm 133,0 cm 137,0 Hauteur (couvercle verre) cm 133,3 cm 137,3 Profondeur (porte fermée) cm 50,0 cm 54,0 Profondeur (porte ouverte) cm 96,0 cm 100,0 Largeur cm 50,0 cm 54,0 Dimensions Four Four avec utilisables ventilateur Largeur cm 39,5 cm 39,5 Profondeur cm 42,0 cm 40,0 Hauteur cm 31,5 cm 31,5 Volume l. 52,0 l. 50,0 BRULEURS A GAZ (injecteurs et débits) Gaz Brûleur Injecteur débit débit réduit nominal (kW) (kW) G20 auxiliaire 70 0,40 0,90 20 semi-rap. 99 0,40 1,85 mbar rapide 126 0,85 3,00 four 130 1,00* 3,00 grilloir 110 2,00 G25 auxiliaire 75 0,40 0,90 25 semi-rap. 105 0,40 1,85 mbar rapide 132 0,85 3,00 four 132 1,00* 3,00 grilloir 116 2,00 G30 auxiliaire 48 0,40 0,90 28-30 semi-rap. 68 0,40 1,85 mbar rapide 86 0,85 3,00 G31 four 86 1,00* 3,00 37 grilloir 70 2,00 mbar

résistance sole 1,5 kW résistance plafond 0,7 kW résistance circulaire 2,0 kW grilloir 2,0 kW ventilateur 25 W éclairage du four 15 W

PUISSANCE TOTALE FOUR ELECTRIQUE

four statique 2,21 kW four à chaleur tournante 2,0 kW four multifour 2,21 kW four multifonction 2,7 kW Cat.: voir la plaquette signalétique sur la couverture; Classe 1 ou 2.1 Cuisinières de type "X" EQUIPEMENT Tous les modèles sont équipés de dispositifs de sécurité pour les brûleurs du four et du grilloir. Suivant les modèles, les cuisinières peuvent avoir en plus: - Dispositif de sécurité sur un ou plusieurs brûleurs de la table de cuisson - Allumage électrique des brûleurs supérieurs - Allumage électrique des brûleurs du four et du grilloir - Parois du four émaillées avec émail autonettoyant - Thermostat (ou robinet) pour four - Eclairage électrique du four - Tournebroche - Brûleur ou résistance grilloir - Minuterie mécanique - Programmateur de fin cuisson monocommande - Une ou plusieurs plaques électriques Pour la DISPOSITION DES BRULEURS voir figure 1 à la fin de la notice. Pour le SCHEMA DES BRANCHEMENTS voir la figure 2 à la fin de la notice. La puissance électrique est indiquée sur la plaquette signalétique placée à l'intérieur de la porte du chauffe-plats ou à l'arrière de l'appareil. Une copie de la plaquette signalétique est collée sur la couverture de la notice (seulement pour les produits à gaz ou mixtes).17 INSTALLATION L’installation de l’appareil doit être effectuée par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur. Avant l'installation s'assurer que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet appareil sont inscrites sur la plaquette signalétique en couverture. Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.

Les locaux où sont installés les appareils à gaz doivent être bien aérés pendant le fonctionnement afin de permettre une combustion du gaz et une ventilation correcte. En particulier, l’afflux d’air nécessaire à la combustion ne doit pas être inférieur à 2

/h pour chaque kW de débit nominal installé. EMPLACEMENT L’emballage et le revêtement en plastique (film de revêtement des parties chromées ou inox) enlevés, placer la cuisinière dans un endroit sec et non exposé aux courants d’air; elle devra être éloignée des parois qui craignent la chaleur (bois, linoléum, papier, etc). La cuisinière peut être installée en pose libre (classe 1) ou entre deux meubles (en classe 2 st 2-1) dont les parois doivent résister à une température de 100°C et qui ne peuvent pas être plus hautes que le plan de travail.

Avant de raccorder la cuisinière, vérifier qu’elle a été réglée pour le type de gaz avec lequel elle sera alimentée. En cas contraire, faire les transformations indiquées dans le paragraphe "Adaptation aux différents types de gaz". Le raccordement de l’appareil se fait à droite. Si le tuyau doit passer derrière l’appareil, il doit passer en bas, loin des parois du four. Dans cette zone la température est de 50°C environ. - Raccordement avec tuyau métallique flexible ou avec tuyau métallique rigide (voir fig. 3 A): Le raccord est effectué avec un tuyau conforme à la norme nationale, vissé sur le raccord avec l’interposition d’un joint d’étanchéité, qui est fourni avec les accessoires de la cuisinière. - Raccordement avec tube en caoutchouc sur l'about porte-caoutchouc (voir fig. 3 C et 3 D): Le raccord s’effectue avec un tube en caoutchouc portant l’estampille de conformité à la norme NF GAZ. Le tube est à changer à la date indiquée et doit être fixé aux extrémités par des colliers de serrage normalisés et doit être absolu- ment contrôlable sur toute sa longueur. Le raccordement gaz avec tube en caoutchouc est consenti seulement pour le gaz liquide (B/P) même si l'appareil est installé entre deux meubles (classe 2-1), à condition que toutes les prescriptions susdites soient respectées. Pour le raccordement gaz naturel, le tube en caoutchouc est admis seulement dans le cas d'un appareil isolé (classe 1). - Après l’installation vérifier que les raccords sont bien étanches. - Pour le raccordement avec gaz B/P, vérifier que la pression du gaz corresponde à l'indication de la plaquette signalétique. IMPORTANT: - Utiliser un tube portant l'estampille NF GAZ. - Le tube en caoutchouc ne doit pas être replié et doit être éloigné des parois chaudes. - Référence aux règles d'installation pour le Installation FR18 raccordement en gaz de l'appareil: France: ISO 228-1 Nota: Si la cuisinière doit être installée à proximité d'autres éléments chauffants qui risquent de provoquer un échauffement du raccordement, l'usage de l'ABOUT EST INTERDIT.

ADAPTATION AUX DIFFERENTS TYPES

DE GAZ Si la cuisinière n’est pas prévue pour le type de gaz disponible, il faut l’adapter en procédant dans l’ordre suivant: - Remplacer les injecteurs (voir tableau p. 14); - régler l’air primaire; - régler le ralenti. Nota: A chaque changement de gaz, cocher sur l'étiquette collée, le gaz du nouveau réglage.

(fig. 4) - Soulever le couvercle de la cuisinière pour le faire sortir des supports; - enlever les grilles, les chapeaux des brûleurs et les brûleurs en les soulevant; - dévisser les 2 vis (supérieures) ou écrous (inférieurs) arrière qui fixent le plan de travail et l’extraire vers l’avant; - enlever les tubes mélangeurs et changer les injecteurs avec une clef-tube de 7 mm.

CHANGEMENT DE L’INJECTEUR DU

BRULEUR DU FOUR (fig. 5) - Desserrer la vis qui fixe la sole du four; - enlever la sole (en la tirant vers l’avant); - enlever le brûleur du four après avoir ôté la vis qui le fixe; - changer l’injecteur avec une clef-tube de 7 mm.

CHANGEMENT DE L’INJECTEUR DU

BRULEUR DU GRILLOIR (fig. 6) - Enlever le brûleur fixé par deux vis; - changer l’injecteur avec une clef-tube de 7 mm. RECOMMANDATIONS IMPORTANTES: - Ne pas trop serrer les injecteurs; - contrôler l’étanchéité du gaz de tous les injecteurs.

REGLAGE DE L'AIR DES BRULEURS

Régler la cote H (mm) en consultant le tableau suivant (valeurs indicatives) (fig. 4 pour la table, fig. 6 pour le grilloir): Vérifier le fonctionnement du brûleur: - Allumer le brûleur, la flamme au maximum; - La flamme doit être nette et sans pointes jaunes mais bien attachée au brûleur. En cas d’excès d’air, la flamme se détache et ça peut être dangereux. En cas de manque d’air la flamme a les pointes jaunes avec possible formation de suie.

Si la cuisinière doit fonctionner au gaz liquide (B/P), le by-pass des robinets doit être vissé complètement. L’appareil, selon les modèles, peut avoir les robinets du type "A" ou bien du type "B" (voir fig. 7). - Type A: le by-pass pour régler le ralenti se trouve à l’intérieur du cône et on y accède par la tige avec un petit tournevis. - Type B: le by-pass est placé à côté du robinet et on y accède directement. Si la cuisinière doit fonctionner avec le gaz naturel, effectuer les opérations suivantes pour les deux types de robinet: - allumer le brûleur en plein débit; - retirer la manette par simple traction, sans pousser sur le bandeau, qui pourrait s'endommager; Installation

BRULEUR G20 20mbar G30 28-30mbar G25 25mbar G31 37mbar Auxiliaire 3 4 Semi-rapide 3 3 Rapide 4 6 Four - - Grilloir 4 819 - dévisser le by-pass de trois tours au moins avec un tournevis (vers la gauche); - tourner encore la tige du robinet vers la gauche jusqu’à l’arrêt de sa course: la flamme sera au maximum; - revisser très lentement le by-pass sans pousser le tournevis jusqu’à ce que la flamme sera réduite de 3/4 par rapport au plein débit. Contrôler que la flamme soit stable, même en présence de courants d'air modérées.

REGLAGE DU RALENTI DU BRULEUR DE

FOUR Si la cuisinière doit fonctionner au gaz liquide (B/P), il suffit que le by-pass soit vissé complètement. Au contraire, si la cuisinière doit fonctionner au gaz naturel, il faut procéder de la façon suivante: - Enlever la sole du four (après avoir dévissé la vis); - allumer le brûleur du four et tourner la manette jusqu’à la position de "maximum"; - fermer la porte du four; - accèder au by-pass du thermostat ou du robinet (voir fig. 8); - dévisser au moins de trois tours le by-pass; - attendre 5 ou 6 minutes et tourner la ma- nette jusqu'à la position de "minimum"; - revisser très doucement le by-pass en contrôlant la flamme par le hublot de la porte (fermée) jusqu'à ce que la flamme ait une hauteur de 4 mm environ. Il ne faut pas trop baisser la flamme. La flamme doit être stable, même en fermant ou ouvrant la porte du four rapidement; - éteindre le brûleur, remonter la sole du four. BRANCHEMENT ELECTRIQUE Avant de procéder au branchement, contrôler que: - la tension d’alimentation soit la même que celle de la plaquette signalétique; - la prise de terre soit correcte. Dans le cas où la prise n’est pas facilement accessible, l’installateur doit prévoir un interrupteur avec distance d’ouverture des contacts égale ou supérieure à 3 mm. Si l’appareil est équipé d’un câble sans fiche, la fiche à utiliser est de type "normalisé" en tenant compte que: - le câble vert-jaune doit être utilisé pour la mise à la terre; - le câble bleu doit être utilisé pour le neutre; - le câble marron doit être utilisé pour la phase; - le câble ne doit pas entrer en contact avec des parties chaudes qui soient supérieures à 75°C; - en cas de changement du câble, il doit être du type H05RR-F ou H05V2V2-F de section correcte (voir schèmes fig. 2); - si l'appareil est fourni sans câble, utiliser un câble du type H05RR-F ou H05V2V2-F de section correcte (voir schèmes fig. 2). IMPORTANT: Le constructeur décline toute responsabilité pour dommages dus à l’absence du respect des réglementations et des normes en vigueur et il recommande de contrôler que la mise à la terre de l’appareil soit faite de façon correcte (voir schèmes fig. 2 à la fin de la notice).

CUISINIERES AVEC ALLUMAGE

ELECTRIQUE La distance correcte entre l’électrode et le brûleur est indiquée dans les figures 4, 5, 6. Si l’étincelle ne jaillit pas il ne faut pas insister: on peut endommager le générateur. Causes possibles de mauvais fonctionnement: - bougie humide, encrassée ou cassée; - distance électrode-brûleur inexacte; - fil conducteur de la bougie cassé ou sans gaine; - étincelle qui fait masse (dans d'autres parties de la cuisinière); - allumeur ou micro-interrupteur endommagés; - accumulation d’air dans les tuyaux (surtout après une longue période d’inactivité de la cuisinière); - mauvais mélange air-gaz (mauvaise carburation). Installation FR20

DISPOSITIF DE SECURITE

La distance exacte entre l’extrémité de l'élément sensible du thermocouple et le brûleur est indiquée dans les figures 4, 5, 6. Pour contrôler si le dispositif de sécurité fonctionne, procéder de la façon suivante: - allumer le brûleur et le faire fonctionner pendant 3 minutes environ. - éteindre le brûleur en ramenant la manette sur la position de fermeture ( ); - après 90 secondes pour les brûleurs de la table, 60 secondes pour les brûleurs du four ou grilloir, amener l’index de la manette sur la position "ouvert"; - laisser la manette en cette position et approcher une allumette au brûleur: LE BRULEUR NE DOIT PAS S’ALLUMER. Temps nécessaire pour exciter la magnéto pendant l’allumage: 10 secondes environ. Temps d’intervention automatique, après l’extinction de la flamme: pas plus de 90 secondes pour les brûleurs de la table; pas plus de 60 secondes pour les brûleurs du four ou grilloir. ATTENTION - Avant d'effectuer n'importe quelle intervention à l'intérieur de la cuisinière, il est obligatoire de la débrancher du réseau électrique et de fermer le robinet du gaz. - Les essais d'étanchéité du circuit à gaz ne doivent pas être faits en utilisant des flammes. Si l'on n'a pas de dispositif de contrôle spécifique, on peut utiliser de la mousse ou de l'eau très savonneuse. - En refermant la table de cuisson il faut faire attention que les fils électriques des bougies (s'il y en a) ne soient pas près des injecteurs pour éviter qu'ils passent sur les injecteurs.

L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Assurer une bonne aération de la cuisine: laisser les orifices d'aération naturelle ouverts, ou installer un dispositif d'aération mécanique (hotte de ventilation). Une utilisation intensive et prolongée de l'appareil demande une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

- Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d’une montre jusque vers le repère marqué sur le bandeau (flamme au "maximum"); - entretemps approcher une allumette de la tête du brûleur; - si on veut une réduction de flamme, tourner la manette dans le même sens et amener l’index sur le repère (flamme au "minimum").

- Appuyer sur la manette et la tourner en sens inverse à la marche des aiguilles d’une montre jusque vers le répère marqué sur le bandeau (flamme au maximum); - approcher une allumette de la tête du brûleur et maintenir la manette appuyée à fond pour 10 secondes environ; - lâcher la manette et s’assurer que le brûleur reste allumé. Dans le cas contraire, répéter l’opération.

ALLUMAGE DU BRULEUR DE FOUR

- Ouvrir la porte du four; - appuyer sur la manette et la tourner en sens Installation

Pour l'utilisateur21 inverse à la marche des aiguilles d’une montre jusqu’à la position "maximum"; - approcher une allumette du trou central de la sole du four et appuyer à fond sur la manette (voir fig. 9); - vérifier l'allumage par le trou central de la sole en continuant à appuyer sur la manette; - après 10 secondes environs, lâcher la ma- nette et s’assurer que le brûleur reste allumé. Dans le cas contraire, répéter l’opération.

ALLUMAGE DU BRULEUR DE GRILLOIR

(GRILLOIR A GAZ) - Placer la protection manette selon la figure 12; - appuyer sur la manette du four et la tourner vers la droite jusqu'à l'arrêt; - approcher une allumette du tuyau perforé du brûleur et appuyer à fond sur la manet- te (voir fig. 10); - vérifier l'allumage du brûleur en continuant à appuyer sur la manette; - après 10 secondes environs, lâcher la ma- nette et s’assurer que le brûleur reste allumé. Dans le cas contraire, répéter l’opération.

DISPOSITIF DE SECURITE

Les brûleurs qui sont équipés de ce dispositif ont l'avantage d'être protégés en cas d'extinction accidentelle. En effet, dans ce cas, le dispositif bloque l'alimentation en gaz du brûleur, évitant de cette façon une accumulation dangereuse de gaz non brûlé: dès l'extinction, il ne doit pas s'écouler plus de 60 secondes pour les brûleurs du four et du grilloir ou 90 secondes pour les brûleurs de la table de cuisson.

CUISINIERES AVEC ALLUMAGE

ELECTRIQUE Se reporter aux instructions ci-dessus, sauf que l’allumette est remplacée par une étincelle qui jaillit en appuyant, même plusieurs fois, sur le bouton sur le bandeau, ou en appuyant la manette du brûleur, qu'on veut allumer. Si l'allumage électrique est difficile pour quelques types de gaz, il est conseillé d'effectuer l'opération avec la manette sur position "minimum" (flamme au ralenti). - Pour les cuisinières équipées de dispositif d'allumage électrique des brûleurs du four et grilloir, il faut absolument allumer ces brûleurs avec la porte du four complètement ouverte; - Pendant l'allumage des brûleurs de four et grilloir qui sont équipés d'un dispositif d'allumage électrique, ce dispositif ne doit pas être actionné pendant plus de 10 secondes. Si au bout de 10 secondes le brûleur ne s'est pas allumé, cesser d'agir sur le dispositif, laisser la porte ouverte et attendre au moins une minute avant toute nouvelle tentative d'allumage du brûleur. Si le disfonctionnement se répète, il faut allumer le brûleur manuellement et consulter votre service après-vente. ATTENTION - Après une certain période d'inactivité de la cuisinière il peut arriver que l'allumage des brûleurs ne soit pas instantané, c'est normal. Quelques secondes sont nécessaires pour que l'air accumulé dans les tubes soit expulsé; - en tous cas, il faut éviter une fuite excessive du gaz non brûlé. Si l’allumage n'a pas lieu pendant un temps relativement court, il faut positionner de nouveau la manette sur le repère de fermeture ( ) et répéter l'opération; - lorsqu'on emploie le four et le grilloir pour la première fois, il peut y avoir dégagement de fumée et une odeur particulière. Cela est dû au traitement des surfaces et aux résidus huileux sur les brûleurs. UTILISATION DES FEUX DE LA TABLE DE CUISSON Utiliser des récipients qui ont un diamètre approprié pour le type du brûleur. En effet les flammes ne doivent pas dépasser le fond des casseroles. On conseille: Pour l'utilisateur FR22 - pour brûleur auxiliaire = récipient de 8 cm au moins - pour brûleur semi-rapide= récipient de 14 cm au moins - pour brûleur rapide = récipient de 22 cm au moins NOTE: Il ne faut pas laisser la manette entre les repères et ( ).

UTILISATION DES PLAQUES

ELECTRIQUES Les différentes allures de chauffe s’obtiennent de la façon suivante: - posit. 1 = intensité minimum pour toutes les plaques; - posit. 6 = intensité maximum pour plaques normales et plaques rapides (avec disque rouge); - posit. 0 = fermé Les récipients utilisés doivent avoir un diamètre suffisamment grand pour couvrir la surface des plaques et un fond plat (voir fig. 11). ATTENTION: - Il ne faut pas faire fonctionner les plaques sans casseroles au dessus, sauf la première fois, pour 10 minutes environ pour faire sécher les résidus d’huile ou d’humidité; - si la plaque doit rester inutilisée pour longtemps, enduire modérément la surface vernie; - éviter les encrassements pour ne pas avoir à utiliser d'abrasif.

UTILISATION DU FOUR A GAS

- Après l’allumage du brûleur, préchauffer le four pendant 10 minutes; - placer les mets à cuire dans un plat et le mettre sur la grille chromée; - introduire le tout dans le four en utilisant le troisième gradin et tourner la manette sur la graduation désirée; - on peut contrôler la cuisson à travers le hublot de la porte et avec le four éclairé. Eviter d’ouvrir la porte, sauf pour assaisonner les mets. Position manette Température thermostat en°C

IMPORTANT: Ne pas utiliser la lèche-frite comme plat à cuire, elle sert uniquement pour contenir l'huile ou la graisse tombant des mets pendant la cuisson au grilloir. NOTE: Pour cuisinières sans thermostat: - manette en position "maximum" = 270°C - manette en position "minimum" = 150°C - Toutes les autres températures entre 150°C et 270°C sont à rechercher entre les repères de minimum et maximum. Il ne faut pas laisser la manette entre les repères et ( ).

UTILISATION DU GRILLOIR A GAZ OU

ELECTRIQUE - placer la protection manettes (voir fig. 12); - allumer le brûleur et attendre quelques minutes afin que le brûleur se réchauffe ou mettre en marche la résistance; - poser les mets à cuire sur la grille-support du four; - introduire le tout dans le four en utilisant le gradin le plus haut; - placer la lèche-frite sur le gradin le plus bas; - fermer doucement la porte en l'adossant à la protection manettes; - après quelques minutes retourner les mets pour exposer l’autre côté aux rayons infrarouges émis par le brûleur. NOTE: Lorsqu’on emploie le grilloir pour la première fois il peut y avoir dégagement de fumée, il faut donc attendre que tous les résidus d’huile soient brûlés avant d’introduire les mets. Le grilloir doit seulement être utilisé à son débit calorifique nominal. Pour l'utilisateur FR23 ATTENTION: les parties accessibles peuvent être chaudes pendant le fonctionnement du grilloir! Eloigner les jeunes enfants. En tournant la manette du thermostat dans le sens des aiguilles d’une montre jusqu'au repère du grilloir sur le bandeau, la résistance du grilloir, placée en haut dans le four, se met en marche. Le voyant rouge s'allume pour signaler que la résitance est sous tension. Le tableau ci-dessous est donné à titre indicatif (une adaptation est à réaliser en fonction de la qualité, la quantité et les goûts de chacun): Mets à griller Temps en minutes 1° Côté 2° Côté Viande mince 6 4 Viande modérément épaisse 8 5 Poisson mince et sans écailles 10 8 Poisson modérément volumineux 15 12 Saucisse 12 10 Toasts 5 2 Petits oiseaux 20 15

FOUR ELECTRIQUE STATIQUE

- La grille du four sert pour supporter les plats ou directement la viande à cuire. - la lèche-frite sert uniquement pour recueillir le jus ou la graisse tombant des mets. Ne pas l'utiliser directement pour cuire. La mise en marche du four ou du grilloir s’effectue au moyen d’une seule manette. Partant de la position 0 (fermé) et en tournant la manette dans le sens des aiguilles d’une montre, on assure successivement les opérations suivantes: - repère : éclairage de la lampe du four (elle restera toujours allumée sur toutes les différentes positions de la manette). - repères 1 à 8 (ou de 60 à 250°C): chauffage du four avec régulation par thermostat. - repère : allumage du grilloir (sur le plafond du four). - repère : chauffage du grilloir avec fonctionnement du tournebroche. La remise à 0 (éteint) s’effectue en tournant la manette dans le sens inverse des aiguilles d’une montre. NOTE - Le voyant jaune s’allume lorsque le thermostat intervient. Avant d'introduire les mets à cuire, préchauffer le four pendant 10 minutes au moins. Position manette Température thermostat en°C

TOURNANTE - La grille du four sert pour supporter les plats ou directement la viande à cuire. - la lèche-frite sert uniquement pour recueillir le jus ou la graisse tombant des mets. Ne pas l'utiliser directement pour cuire. La mise en marche du four ou du grilloir s’effectue au moyen d’une seule manette. Partant de la position 0 (fermé) et en tournant la manette dans le sens des aiguilles d’une montre, on assure successivement les opérations suivantes: - repère : éclairage de la lampe du four (elle restera toujours allumée sur toutes les différentes positions de la manette) e et fonctionnement du ventilateur. - repères de 60 à 220°C: chauffage du four avec régulation par thermostat. - repère : allumage du grilloir (sur le plafond du four). La remise à 0 (éteint) s’effectue en tournant la manette dans le sens inverse des aiguilles d’une montre. NOTE - Le voyant jaune s’allume lorsque le Pour l'utilisateur FR24 thermostat intervient. Avant d'introduire les mets à cuire, préchauffer le four pendant 10 minutes au moins. Position manette thermostat (Température en °C)

Grâce aux différents éléments chauffants, commandés par un sélecteur et reglés par un thermostat, le four offre différents modes de cuisson, fondés sur 3 sources de chaleur: a) Propagation forcée de la chaleur (ventilation). b) Propagation spontanée de chaleur (convection ou four statique). c) Rayons infra-rouges (grilloir). Partant de la position 0 (éteint) et en tournant la manette du sélecteur dans le sens des aiguilles d’une montre, on assure successivement les opérations suivantes: - repère : allumage de la lampe du four et du voyant rouge. - repère ou : cuisson conventionelle four "statique", les températures du four se réglent tournant la manette du thermostat. - repère ou : cuisson avec four "ventilé", sur un ou deux niveaux, les températures du four se réglent tournant la manette du thermostat. - repère ou : allumage du grilloir (sur le plafond du four), la manette du thermostat doit être en position de tempe- rature maximale. Dans toutes les positions (excepté le 0) le voyant rouge et la lampe du four s'allument. REMARQUE: Le voyant jaune s’allume lorsque le thermostat intervient. Avant d'introduire les mets à cuire, préchauffer le four pendant 10 minutes au moins. - La grille du four sert pour supporter les plats ou directement la viande à cuire. - Ne pas utiliser la lèche-frite comme plat à cuire, elle sert uniquement pour recueillir le jus ou la graisse tombant des mets pendant la cuisson avec le grilloir. - Si on cuit simultanément sur deux gradins il faut tenir compte que les temps peuvent être différents. Position manette thermostat (Température en °C)

Grâce aux différents éléments chauffants, commandés par un sélecteur et reglés par un thermostat, le four offre différents modes de cuisson, fondés sur 3 sources de chaleur: a) Propagation forcée de la chaleur (ventilation). b) Propagation spontanée de chaleur (convection ou four statique). c) Rayons infra-rouges (grilloir). Partant de la position 0 (éteint) et en tournant la manette du sélecteur dans le sens des aiguilles d’une montre, on assure successivement les opérations suivantes: - repère , , ou : allumage de la lampe du four et du voyant rouge, mise Pour l'utilisateur FR25 en marche du ventilateur. - repère , , ou : cuisson conventionelle four "statique", les températures du four se réglent tournant la manette du thermostat. - repère , , ou : cuisson avec four "ventilé", sur un ou deux niveaux, les températures du four se réglent tournant la manette du thermostat. - repère , , ou : allumage du grilloir (sur le plafond du four), la manette du thermostat doit être en position d'aper- ture maximale. - repère , , ou : cuisson à rayons infra-rouges avec grilloir "renforcé" pour grillades étendues, la manette du thermostat doit être en position de tempe- rature maximale. - repère , , ou : cuisson rapi- de avec four "ventilé", les températures du four corrispondent à celles du repère dans le tableau. - repère , , ou : cuisson douce avec four "ventilé", les températures du four corrispondent à celles du repère dans le tableau. Dans toutes les positions (excepté le 0) le voyant rouge et la lampe du four s'allument. REMARQUE: Le voyant jaune s’allume lorsque le thermostat intervient. Avant d'introduire les mets à cuire, préchauffer le four pendant 10 minutes au moins. - La grille du four sert pour supporter les plats ou directement la viande à cuire. - Ne pas utiliser la lèche-frite comme plat à cuire, elle sert uniquement pour recueillir le jus ou la graisse tombant des mets pendant la cuisson avec le grilloir. - Si la cuisson est effectuée avec un four ventilé, il est possible de charger en même temps les deux grilles. De toute façon si les mets se diffèrent entre eux par quantité ou nature, les temps de cuisson aussi seront différents.

UTILISATION DU TOURNEBROCHE

- Placer la protection manette selon la figu- re 13; - allumer le brûleur de grilloir, ou mettre en marche le grilloir électrique; - enfiler la broche bien au centre du morceau à rôtir en la fixant par les deux fourchettes mobiles; - pousser à fond la broche dans son logement sur le moteur; - dévisser la poignée de la broche; - placer la lèche-frite sur le gradin inférieur du four; - fermer doucement la porte du four en l'adossant à la protection manettes; - mettre en marche le moteur à l’aide de l’interrupteur repéré avec le symbole. - arroser la viande de temps en temps. Une fois la cuisson terminée, visser la poignée et enlever la broche. Position manette thermostat (Température en °C)

Si, au cours de la cuisson, on remarque une température anormale, consulter un technicien pour un contrôle du thermostat. UTILISATION DE LA MINUTERIE (Fig. 14) Programmer la durée de cuisson souhaitée en tournant la manette de la minuterie dans le sens des aiguilles d'une montre. A la fin du temps programmé un signal sonore se met en marche. Pour l'utilisateur FR26

HORLOGE) (fig. 15) Il permet de programmer la durée de cuisson. Fonctionnement: - Positionner la manette sur le temps de cuisson souhaitée (120 minutes maxi pour four électrique; 100 minutes maxi pour four à gaz). - Choisir la température en utilisant la manette du thermostat et positionner la manette du sélecteur sur le type de cuisson choisi. - Quand la manette du programmateur se positionnera sur le répère 0 la cuisson sera terminée. L’interruption de la cuisson est automatique. - Positionner de nouveau la manette du thermostat sur le répère . - Positionner aussi la manette du sélecteur sur le répère 0. N.B.: L’utilisation du four sans program- mation ne peut s’effectuer qu’en positionnant la manette du programmateur sur le répère (fonctionnement manuel). COFFRE CHAUFFE-PLATS Pour ouvrir le coffre chauffe-plats, lever l’abattant avec une main (voir fig. 16). Refermer en poussant l’abattant dans son logement.

- Avant toute intervention, à l’intérieur du four ou sur des pièces sous tension, il faut débrancher la cuisinière; - ne pas utiliser le coffre chauffe-plats pour y mettre des liquides inflammables ou objets qui craignent la chaleur, tel que bois, papier, bombes à pression, allumettes, etc.; - contrôler souvent le tube de raccordement en caoutchouc pour qu’il soit loin de parois chaudes, qu’il ne soit pas replié et qu'il soit toujours en bonnes conditions. Le tuyau doit être remplacé au plus tard avant la date indiquée et fixé aux extrémités par des colliers de serrage normalisés; - si les robinets deviennent anormalement durs, contacter le S.A.V.; - les parties émaillées ou chromées se nettoient avec de l’eau savonneuse tiède ou des détersifs non abrasifs. Pour les brûleurs supérieurs et les chapeaux de brûleurs on peut employer une brosse métallique en cas de salissures importantes. Essuyer soigneusement; - ne pas utiliser de détersifs abrasifs pour nettoyer les parties émaillées ou chromées; - lorsqu’on nettoie la table de cuisson, éviter toute inondation. Faire attention pour que l’eau ou autre n’entrent pas dans les trous de logement des brûleurs, ce qui pourrait être dangereux; - les bougies d’allumage électrique doivent tou-jours être propres et sèches; les nettoyer après chaque utilisation et en cas de débordement; - couvercles en verre: Ne pas les fermer tant que les brûleurs ou les plaques de la table de cuisson sont chauds, parce qu'ils peuvent s'ébrécher ou se casser; - ne pas heurter les parties émaillées ou les bougies d'allumage (si la cuisinière en est équipée); - quand la cuisinière est éteinte, le robinet central (ou mural) du gaz doit être fermé. - ne soulever jamais la cuisinère par la poignée de la porte de four. Notre Société ne sera pas responsable pour les dommages causés aux personnes ou aux choses qui sont provoqués par une installation incorrecte ou un mauvaise utilisation de l’appareil. En cas d’anomalies et surtout s’il y a des fuites de gaz ou de courant, consulter immédiatement un technicien. Pour l'utilisateur FR27 - Thank you for choosing one of our quality products, capable of giving you the very best service. To make full use of its perfor- mance features, read the parts of this manual which refer to your appliance carefully. The Manufacturer declines all responsibility for injury or damage caused by poor installation or improper use of the appliance. - To ensure its appliances are always at the state of the art, and/or to allow constant improvement in quality, the manufacturer reserves the right to make modifications without notice, although without creating difficulties for users. - When ordering spare parts, inform your dealer of the model number and serial number punched on your appliance’s nameplate, visible inside the warming compartment or on the back of the cooker.
