MODE D'EMPLOI VL1212 VELLEMAN

Aux résidents de l'Union Européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que, si l'appareil est jeté après sa vie, il peut nuire à l'environnement.

Ne jetez pas cet appareil (et des piles éventuelles) parmi les déchets ménagers; il doit arriver chez une firme spécialisée pour recyclage.

Vous êtes tenu à porter cet appareil à votre revendeur ou un point de recyclage local.

Respectez la législation environnementale locale.

Si vous avez des questions, contactez les autorités locales pour élimination.

Nous vous remercions de votre achat! Lisez la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne l'installez pas et consultez votre revendeur. Cette notice contient des prescriptions de sécurité et des instructions d'emploi importantes, conservez-la pour une consultation ultérieure.

2. Prescriptions de sécurité

ATTENTION: DANGER DE GAZ EXPLOSIFS. Opérer en proximité d'accus d'acide de plomb peut être dangereux. Des accus génèrent des gaz explosifs pendant leur fonctionnement normal. Pour cette raison, il est impératif de lire attentivement et de suivre ces prescriptions.

1. Gardez votre VL0612 / VL1212 hors de la portée de personnes non qualifiées et de jeunes enfants.
2. Pour éviter tout danger d'explosion d'accu, suivez attentivement ces instructions et celles mentionnées sur l'accu.
3. Ne fumez pas et évitez toute étincelle ou flamme en proximité de l'accu ou du moteur.
4. N'exposez pas le chargeur à la pluie ou à la neige. Pour usage à l'intérieur uniquement.
5. L'utilisation d'accessoires non recommandés ou non vendus par le fabricant du chargeur peut causer feu, électrocutions ou blessures corporelles.

6. Pour éviter d'endommager la fiche et le cordon d'alimentation, tirez la fiche pour débrancher l'appareil; non pas le câble.

7. Assurez-vous que le cordon d'alimentation soit placé de sorte qu'il ne puisse être écrasé, accroché ou soumis à toute forme de dommages ou de contraintes.

8. Etudiez attentivement toutes précautions du fabricant de l'accu tels celles qui concernent le retrait ou non des bouchons de cellule pendant la charge, ou encore le régime de charge recommandé.
9. N'utilisez pas le chargeur si la tension de l'accu ne correspond pas à la tension de sortie du chargeur.
10. Evitez l'utilisation du chargeur dans un endroit renfermé ou mal-ventilé.
11. N'utilisez de rallonge que si absolument nécessaire. L'utilisation d'une rallonge inappropriée peut causer feu ou électrocution. Si l'utilisation d'une rallonge est absolument nécessaire:
    a. les broches de la fiche de la rallonge soient du même calibre que celles de la fiche du chargeur;
    b. la rallonge soit proprement câblée et en bonne condition électrique:
    c. le diamètre du câble soit comme mentionné comme ci-dessous. N'opérez pas le chargeur si le cordon ou la fiche sont endommagés;
    d. le cordon d'alimentation ne peut pas être remplacé. Si le cordon est endommagé, débarrassez-vous du chargeur.

Longueur du cordon en pieds / mètres 25 pieds /7.60m	50 pieds /15.25m	100 pieds /30.50m	150 pieds/ 45.75m
AWG diamètre cordon, table 1 18 18 18 18

1. Pour réduire les risques d'électrocution, débranchez le chargeur avant d'entreprendre tout type d'entretien ou de nettoyage.
2. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
3. Toute modification de l'appareil est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications ne tombent pas sous la garantie.

3. Précautions personnelles

1. Travaillez à proximité d'une personne qui puisse vous entendre et vous vous être en aide.
2. Préparez de l'eau claire et du savon au cas où de l'acide renter en contact avec la peau, yeux ou vêtements.
3. Portez des lunettes et des vêtements protecteurs. Evitez de touches les veux en travaillant avec des accus.

4. Si de l'acide rentre en contact avec la peau ou vos vêtements, rincez immédiatement avec de l'eau et du savon. Si l'acide rentre en contact avec les yeux, rincez immédiatement avec de l'eau courante pendant au moins 10 minutes et contactez un médecin.

5. Ne fumez JAMAIS et évitez toute étincelle ou flamme en proximité de l'accu ou du moteur.

6. Evitez que des objets ne tombent dans l'accu ce qui peut provoquer une étincelle, court-circuit ou même une explosion.

7. Retirez tout objet personnel comme anneaux, bracelets, chaînes et montres si vous travailler avec des accus d'acide de plomb. Un accu d'acide de plomb peut produire un court-circuit d'une ampleur à provoquer des brûlures.

8. Utilisez le chargeur UNIQUEMENT pour charger des accus d'acide de plomb rechargeables. Le VL0612 / VL1212 n'a pas été conçu pour alimenter un système basse tension ou pour charger des accus rechargeables autres que des accus d'acide de plomb. Charger des piles sèches rechargeables peut les faire exploser, blesser des personnes et causer des dommages.

9. Ne chargez JAMAIS un accu gelé.

4. Préparation

1. S'il est nécessaire de retirer l'accu du véhicule pour le charger, retirez toujours en premier la borne mise à la masse. Assurez-vous que tous les accessoires dans le véhicule soient débranchés afin de ne pas causer d'arc.
2. Assurez-vous que l'endroit en proximité de l'accu soit bien ventilé lors de la charge de celui-ci. Vous pouvez dissiper les gaz en utilisant comme éventail un morceau de carton ou un article non métallique.

3. Nettoyez les bornes de l'accu. Faites bien attention que les yeux n'entrent pas en contact avec les matières corrodées.

4. Ajoutez de l'eau distillée dans chacune des cellules de l'accu jusqu'à ce que le niveau d'acide dans l'accu atteigne celui qui est spécifié par le fabricant. Ceci facilite la purge de gaz excédentaires des cellules. Ne dépassez pas le niveau spécifié. Suivez attentivement les instructions de charge du fabricant pour les accus qui n'ont pas de bouchons de cellules.

5. Etudiez toutes les précautions spécifiques du fabricant de l'accu tels celles qui concernent le retrait ou non des bouchons de cellules lors de la charge ou encore le régime de charge recommandé.
6. Consultez la notice du véhicule en ce qui concerne la tension de l'accu et assurez-vous qu'elle corresponde à la tension de sortie du chargeur.

5. Emplacement du chargeur

1. Installez le chargeur aussi loin de l'accu que les câbles CC le permettent.
2. Ne placez jamais le chargeur directement au-dessus d'un accu pendant la charge; les gaz s'échappant de l'accu peuvent corroder et endommager le chargeur.
3. Ne laissez jamais l'acide de l'accu s'égoutter sur le chargeur pendant le remplissage de l'accu.
4. N'utilisez pas le chargeur dans un endroit fermé ou mal ventilé.
5. Ne placez pas l'accu au-dessus du chargeur.

6. Connexion du chargeur

Branchez et débranchez les pinces de sortie CC seulement après avoir mis tous les interrupteurs du chargeur à la position d'arrêt et débranché le cordon d'alimentation CA de la prise de courant. Ne laissez jamais les pinces se toucher.

a. Respectez les étapes suivantes lorsque l'accu se trouve à l'intérieur du véhicule:

Une étincelle à proximité de l'accu peut la faire exploser. Pour réduire le risque d'étincelles près de l'accu, il faut:

1. positionner les cordons CC et CA de façon à réduire les risques de dommages pouvant être causés par le capot, les portières ou des pièces mobiles du moteur;
2. se tenir à distance des pales de ventilateur, courroies, poulies et autres pièces pouvant causer des blessures corporelles;
3. vérifier la polarité des bornes de l'accu. En général, la borne positive (POS, P, +) a un diamètre plus grand que celui de la borne négative (NEG, N, -);
4. déterminer quelle borne est mise à la masse (reliée au châssis). Si la borne négative est mise à la masse au châssis (comme dans la plupart des véhicules), voir article 5. Si la borne est mise à la masse au châssis, voir article 6;
5. pour un véhicule avec masse au négatif, brancher la pince positive (rouge) du chargeur d'accu à la borne positive non mise à la masse de l'accu. Branchez la pince négative (noire) au châssis du véhicule ou au bloc moteur à distance de l'accu ou de conduites d'essence. Ne jamais brancher la pince au carburateur, aux conduites d'essence ou aux pièces du châssis faites de tôle mince. Brancher à une pièce métallique épaisse du châssis ou au bloc moteur;
6. pour un véhicule avec masse au positif, brancher la pince négative (noire) du chargeur d'accu à la borne négative (NEG, N, -) non mise à la masse de l'accu. Brancher la pince positive (rouge) au châssis du véhicule ou au bloc moteur à distance de l'accu. Ne jamais brancher la pince au carburateur, aux conduites d'essence ou aux pièces du châssis faites de tôle mince. Brancher à une pièce métallique épaisse du châssis ou au bloc moteur;
7. connecter le chargeur à une prise de courant à l'aide du cordon d'alimentation fourni;
8. pour débrancher le chargeur, débrancher le cordon d'alimentation CA, débrancher la pince du châssis du véhicule et débrancher la pince de la borne de l'accu.

b. Respectez les étapes suivantes lorsque la batterie se trouve à l'extérieur du véhicule:

Une étincelle à proximité de l'accu peut la faire exploser. Pour réduire le risque d'étincelles près de l'accu, il faut:

1. vérifier la polarité des bornes de l'accu. En général, la borne positive (POS, P, +) a un diamètre plus grand que celui de la borne négative (NEG, N, -);
2. relier à la borne négative (NEG, N, -) de l'accu un câble pour batterie isolé d'au moins 1.8m de long et de 0.75mm³;
3. brancher la pince positive (rouge) du chargeur à la borne positive (POS, P, +) de l'accu;
4. se tenir à distance de l'accu et dégager l'extrémité du câble puis brancher la pince négative (noire) du chargeur à l'extrémité du câble;
5. ne pas faire face à l'accu pour effectuer le dernier branchement;
6. connecter le chargeur à une prise de courant à l'aide du cordon d'alimentation;
7. pour débrancher le chargeur, suivre en sens inverse les étapes relatives au branchement et débrancher la première connexion tout en se tenant aussi loin que possible de l'accu.

7. Instructions d'utilisation

a. Contrôle automatique

Votre nouveau chargeur d'accu est complètement automatisé et peut fonctionner chaque fois que de l'alimentation est disponible. La puissance du chargeur est tributaire de la condition de l'accu à charger. Quand l'accu est complètement chargé, les voyants verts s'allument et le chargeur passe automatiquement en mode compte-gouttes et maintien l'accu complètement chargé.

b. Connexions des câbles

Le chargeur est muni de deux câbles de sortie, un câble rouge positif et un câble noir négatif. Connectez ou déconnectez les câbles avant de relier à une prise de courant CA.

Pour tout type d'accu: connectez le câble rouge positif (+) à la borne positive de l'accu. Connectez le câble noir négatif (-) à la borne négative de l'accu.

Il est recommandé de vérifier régulièrement le niveau d'électrolyte de l'accu quand celui-ci est chargé pendant une longue période.

ATTENTION: Votre chargeur est muni d'un circuit anti-étincelles! Les pinces ne produisent aucune étincelle en se touchant et ne produisent aucune tension (quand branchées) jusqu'à ce elles détectent un courant de minimum 3V provenant de l'accu. Elles doivent être connectées à un accu.

Pour commencer à produire une tension, les bornes doivent être connectées à l'accu en respectant la polarité. C'est-à-dire, en connectant un cordon d'alimentation CA de 230V, les bornes ne produisent pas d'étincelles en se touchant.

Connectez les pinces de sortie à un accu pour qu'il produise une tension.

Si le chargeur est inversé, le voyant rouge continue à clignoter pour indiquer que le processus de charge n'a pas commencé. Connectez les pinces de manière correcte (polarité!) pour démarrer le chargeur (le rouge au positif (+ au +) et le noir au négatif (- au -)).

Ne rebranchez pas le chargeur de suite après l'avoir débranché. Le cas échéant, déconnectez le chargeur et patientez quelques minutes avant de le reconnecter et de redémarrer le processus de charge.

c. Période de charge

$$ (\text { CAPACITE DE L'ACCU }) / (\text { COURANT DE CHARGE }) = \text { PERIODE } $$

$$ \text {(HEURES A) / A = PERIODE} $$

Supposons que vous aillez un accu de 15A/heure, ce qui est un accu typique pour véhicule, et un chargeur de 1.25A. Un chargeur de bonne qualité produit prêt de 1.25A pour la période de charge complète de l'accu. Calculez la période charge en divisant ces deux valeurs:

Par exemple: 15 HEURES A divisés par 1.25A = 12 HEURES

Certains accus à grande capacité doivent se charger pendant 24 heures, voir des jours.

d. Batterie morte

Si la batterie est complètement morte (inférieur à 3V), le circuit du chargeur ne démarrera pas à cause du circuit de sécurité interne. Le circuit de sécurité interne du chargeur doit détecter une valeur supérieure à 3V pour qu'il s'enclenche. Dans le cas contraire le chargeur est inutilisable. Ce cas échéant, les voyants rouge et vert clignotent simultanément pour indiquer que le processus de charge n'a pas commencé. Pour charger une batterie complètement morte, trompez le circuit du chargeur en connectant momentanément l'accu à un accu en bon état de marche. Ceci enclenchera le processus de charge.

Remarque: La plupart des accus d'acide de plomb 12V sont défectueux si la tension est inférieure à 9V.

e. Minuteur de sécurité 72 heures

Un minuteur 72 heures s'enclenche dès le branchement du chargeur pour protéger l'accu d'une surcharge. Si la tension de l'accu n'atteint pas le niveau d'absorption dans les 72 heures, le chargeur passe automatiquement en phase "float". Dans ce cas, les voyants rouge et vert s'allument en continu.

Cependant, avec des accus défectueux, le système de charge arrête le processus de charge pour éviter la surcharge de l'accu défectueux.

Le cas échéant, le voyant vert s'allume en continu tandis que le voyant rouge se met à clignoter. Vérifiez l'état de l'accu.

f. Voyants indicateurs

Si aucun voyant n'est allumé ou ne clignote, le chargeur sera mal connecté à la source d'alimentation CA.

1. Voyant rouge clignotant: le chargeur vérifie le statu de l'accu avant le processus de charge pendant son accès à l'alimentation CA et le bon fonctionnement du microprocesseur du chargeur.
2. Voyant rouge continu: le voyant rouge s'arrête de clignoter et s'allume en continu dès la connexion de l'accu. Le voyant rouge reste allumé jusqu'à ce que le processus de charge soit complet. Le voyant continu indique la charge de l'accu. Avant le processus de charge, le chargeur peut rester dans ce statu pendant plusieurs heures, voir jours.
3. Voyant rouge continu et voyant vert clignotant: le chargeur détecte un chargement de 80% de la capacité totale de l'accu. Arrivé à ce stade, l'accu peut être utilisé si absolument nécessaire. Cependant, un processus de charge complet est conseillé.
4. Voyant vert continu: le processus de charge est complet et l'accu est prêt à l'emploi.

8. Problèmes et solutions

Les voyants ne s'allument pas 1. pas d'alimentation CA disponible2. le chargeur est défectueux	1. assurez la disponibilité d'alimentation CA2. contactez votre revendeur
Voyant vert continu au début du processus de charge.	1. l'accu est chargé2. l'accu est défectueux3. le chargeur est défectueux4. interruption de l'alimentation CA5. mauvaises connexions entre le chargeur et l'accu	1. ne faites rien2. vérifiez l'accu3. contactez votre revendeur4. déconnectez le chargeur.Patientez pendant 1 minute avant de le reconnecter.5. déconnectez le chargeur.Patientez pendant 1 minute avant de le reconnecter.
Le chargeur est en procédure de charge mais le voyant vert ne s'allume pas	1. l'accu n'est pas complètement chargé2. l'accu est défectueux3. charge excessive sur l'accu pendant le processus de charge4. le chargeur est défectueux	1. donnez le temps à l'accu de se charger2. vérifiez l'accu3. enlevez la charge de l'accu4. contactez votre revendeur
Les deux voyants sont allumés 1. la capacité de l'accu n'est pas à la portée du chargeur2. l'accu est défectueux	1. a) utilisez un chargeur adaptéb) déconnectez le chargeur.Patientez pendant 1 minute avant de le reconnecter.2. vérifiez l'accu.
Les deux voyants clignotent simultanément	la tension de l'accu est inférieure à 3V et le chargeur ne fonctionnera pas	vérifiez l'accu
Le voyant rouge s'allume quand le chargeur est en phase "float"	1. le prélèvement de courant de l'accu est excessif2. l'accu est défectueux	1. retirez l'accu2. vérifiez l'accu
Le voyant vert s'allume et le voyant rouge clignote	Le minuteur 72 heures est expire.L'accu est défectueux	Vérifiez l'accu
Le voyant rouge s'allume et le voyant vert clignote au début du processus de charge	L'alimentation CA à été coupée ou le chargeur a été débranché et rebranché de suite	Déconnectez le chargeur. Patientez pendant 1 minute avant de le reconnecter.

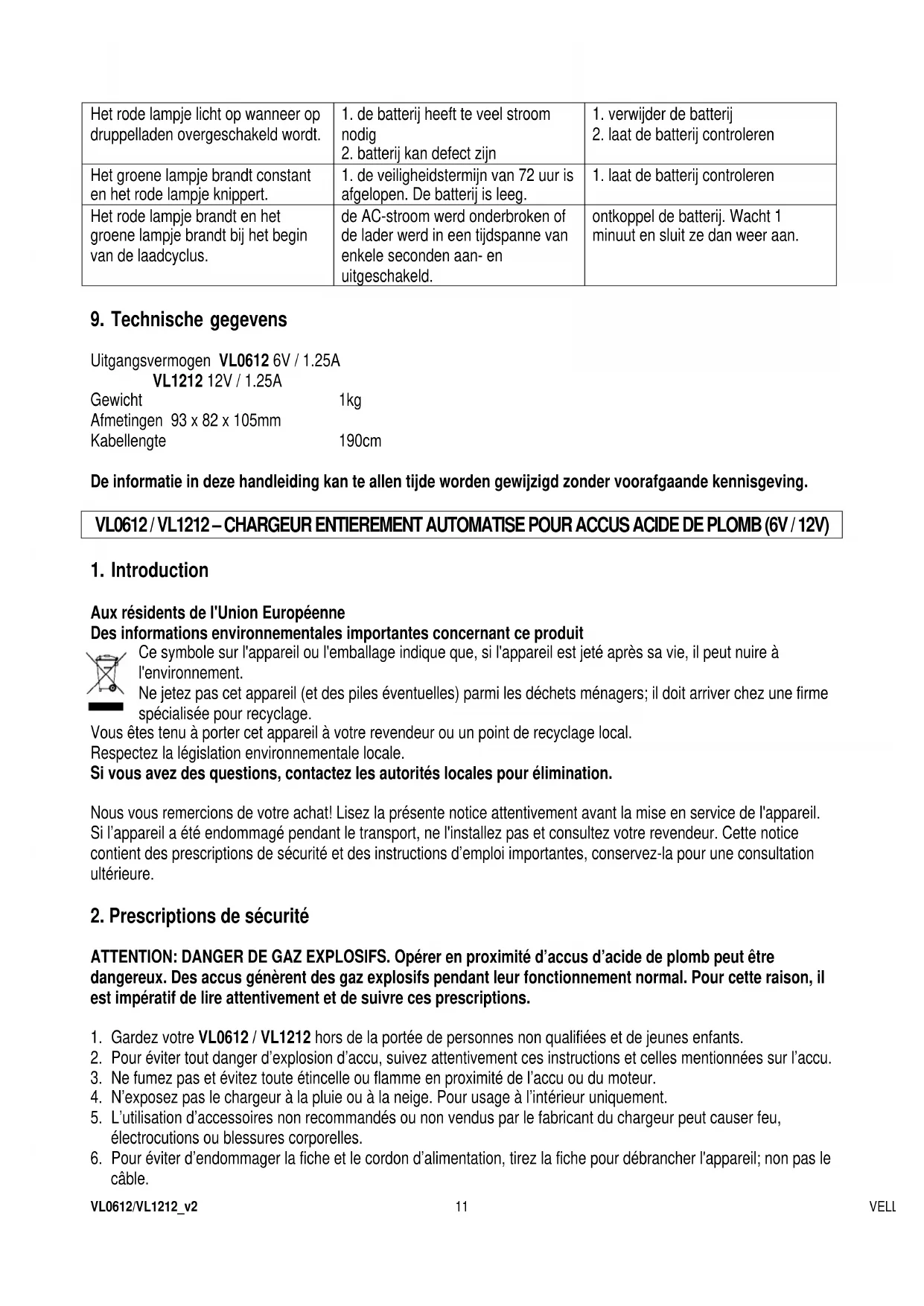

9. Spécifications techniques

Puissance VL0612 6V / 1.25A

VL1212 12V / 1.25A

Poids

1kg

Dimensions 93 x 82 x 105mm

Longueur du câble de sortie 190cm

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.
