MODE D'EMPLOI Thomas PRESIDENT
Manuel d'utilisation

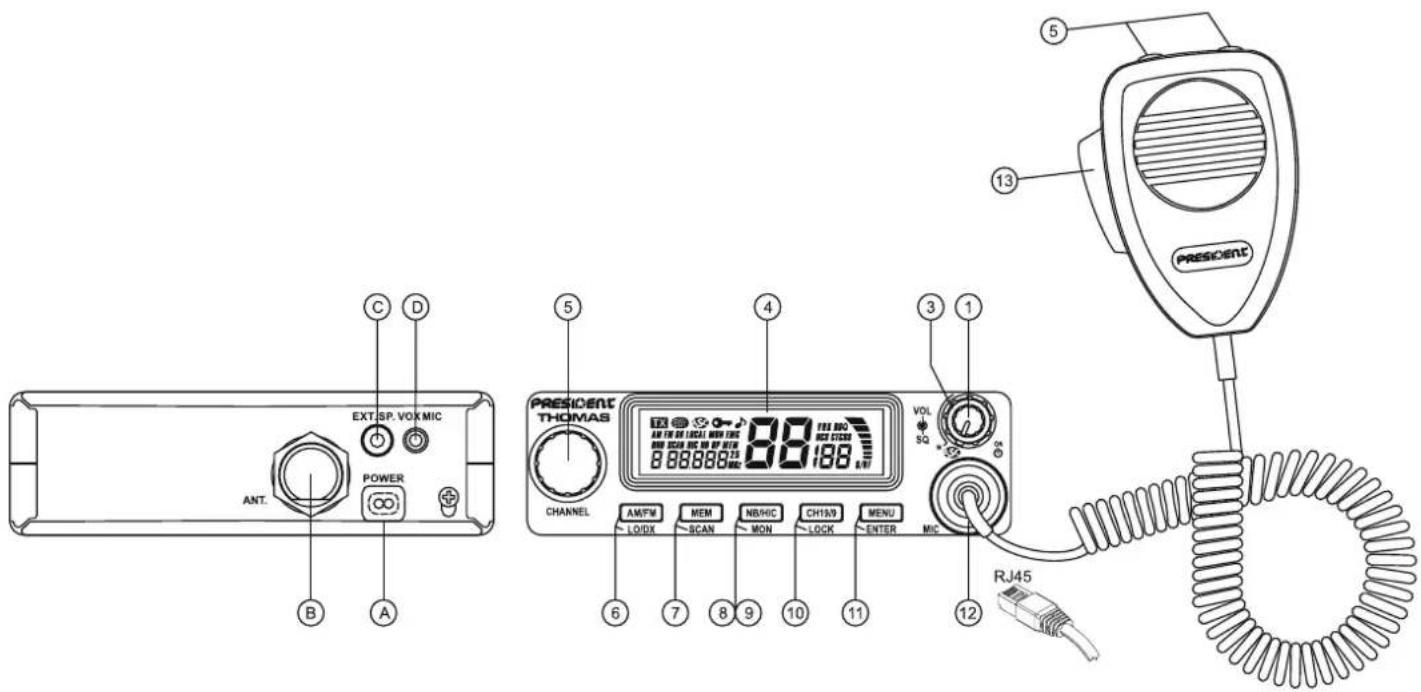

Votre PRESIDENT THOMAS ASC en un coup d'oeil
1 - Bouton Marche/Arrêt et Volume (voir page 9)
3 - Bouton Squelch (voir page 10)
4 - Afficheur (voir page 11)
5 - Selencteur de canaux - rotateur sur le poste, touches
et sur le microphone standard (vol page 17)
6 - Touche AM/FM et LO/DX (voir page 11 et 12)
7 - Touche MEM et SCAN (voir page 12 et 13)
8/9 - Touche NB/HIC et MON (voir page 14)
10 - Touche CH19/9 et LOCK (voir page 14 et 15)
11 - Touche MENU et ENTER (voir page 15 of 16)
12 - Prise Micro-RJ45 (vol page 16)
13 - PTT-Pedale d'émission (voir page 16)
A - Alimentation (voir page 24)
B - Prise d'Anlenne
C - Prise pour haut-parleur externe
D - Prise pour micro vox optionnel

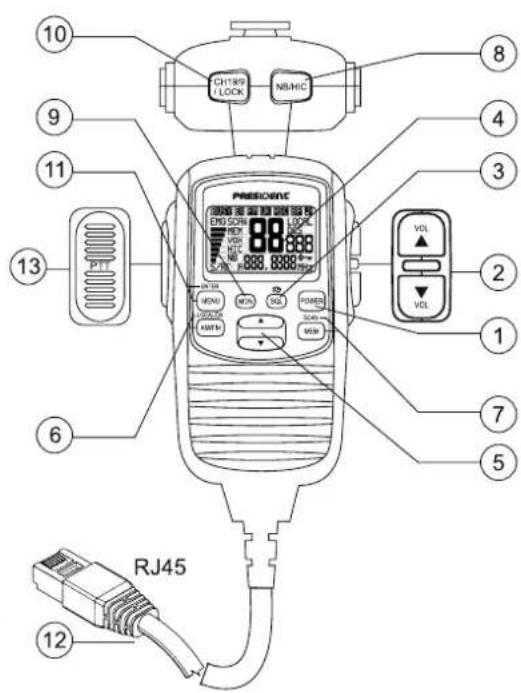

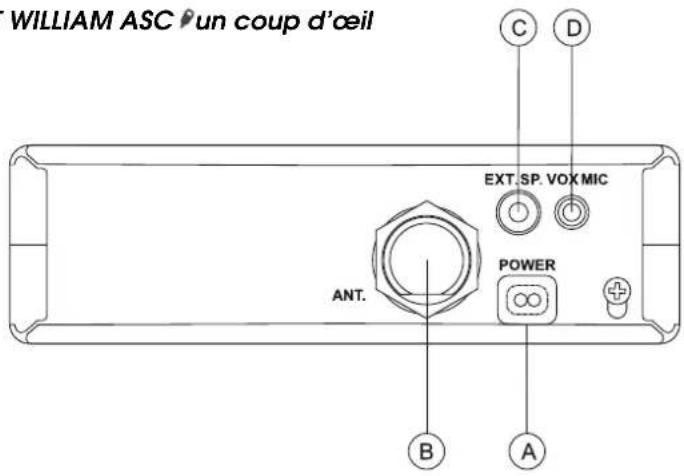

Votre PRESIDENT WILLIAM ASC un coup d'oeil
1 - Boulon Marche/Arret (voir page 9)
2-BoutonsVolumeAet (vol page9)
3 - Bouton Squelch (voir page 10)
4 - Afficheur (voir page 11)
5 - Sélecteur de canaux - touches ▲ et ▼ (voir page 11)
6 - Touche AM/FM et LO/DX (voir page 11 et 12)
7 - Touche MEM et SCAN (voir page 12 et 13)
8 - touche NB/HIC (voir page 14)
9 Touche MON (voir page 14)
10 - Touche CH19/9 et LOCK (vol page 14 et 15)
11 - Touche MENU et ENTER (voir page 15 et 16)
12 - Prise Micro - RJ45 (voir page 16)
13 - PTT-Pedale d'émission (voir page 16)
A - Alimentation (voir page 24)
B - Prise d'Antenne
C - Prise pour haut-parleur externe
D - Prise pour micro vox optionnel
SOMMAIRE
INSTALLATION 6
UTILISATION 9
CHARACTERISTIQUES TECHNIQUES 25
GUIDE DE DÉPANNAGE 25
COMMENTÉMETRE/RECEVOIR UNMESSAGE 25
GLOSSAIRE 26
DECLARATION DE CONFORMITE 28
CONDITIONS GENE RALES DE GARANTIE 29
TABLEAUX DES FREQUENCES. 30~32
NORMES EUROPEENNES 34
Le microphone déportedu WILLIAM est optionnel sur le THOMAS.
Ce manuel explique les fonctions en deux parties. La partie «THOMAS ASC» et la partie «WILLIAM ASC». Toutes les fonctions pour le WILLIAM ASC ou pour le THOMAS ASC en utilisant le micro HP à commande déportée optionnel sont précédées par l'icone et écrites dans ce style de caractère.
Avec le WILLIAM ASC ou lorsque vous utilisez le micro départé optionnel sur le THOMAS ASC, deux fonctions sont ajoutées à la fin du contenu du Menu de réglage des fonctions du micro-departé : - DIMMER - LCD CONTRAST
ATTENTION!
Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situés sur la face arrêté del'appa-reil), nirégèle TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.
APPAREIL MULTI-NORMES!
Voir les paramétres de Configuration page 23 et le tableau des Normes - F page 34.
Bienvenue dans le monde des émetteurs-recepteurs CB de la dernière génération. Cette nouvelle gamme de postes vous fait acceder à la communication electronique la plus performante. Grace à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT THOMASASC/WILLIAM ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de dire attentivement ce mode d'emploi avant d'installer et d'utiliser notre CB PRESIDENT.
A) INSTALLATION
1) CHOIX DE L'EMPLACEMENT ET MONTAGE DU POSTE MOBILE
a) Choisir l'emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile.
b) Veiller à ce qu'il ne géné pas le conducteur ni les passagers du vehicule.

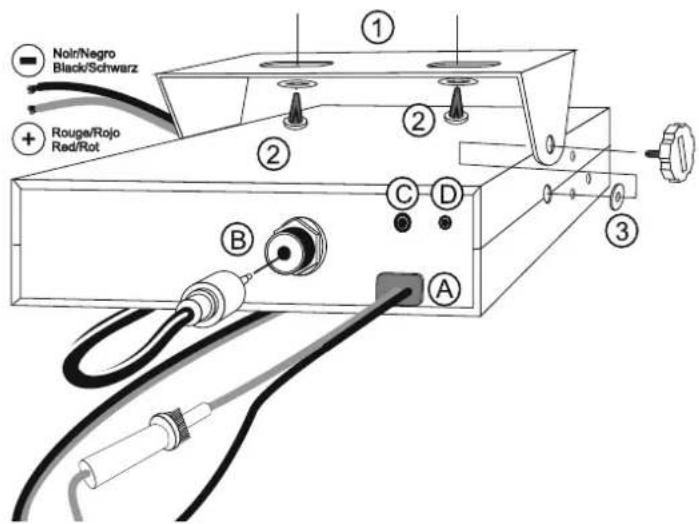

SCHEMA GENÉRAL DE MONTAGE
c) Prévoir le passage et la protection des différents cables (alimentation, antennes, accessoires...) afin qu'ils ne viennent enaucun cas perturber la conduite du vehicule.

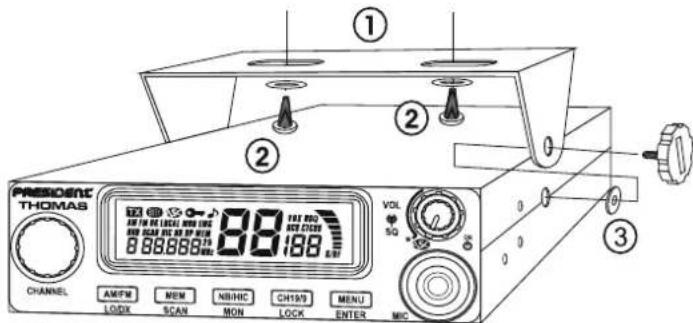

d) Utiliser pour le montage le berceau (1) livre avec l'appareil, les fixer solidement à l'alde des vis auto faraudeuse (2) fournies (diamètre de perçage 3.2 mm). Prendre garde de ne pas endommager le système électrique du vehicule lors du perçage du tableau de bord.
e) Lors du montage, ne pas oublier d'insérer les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouen en effet un role «d'amortisseur」 et permettent une orientation et un serrage en douceur du poste.
f) Choisir un emplacement pour le support du micro et prévoir le passage de son cordon.
NOTA : Voitre poste mobile possedant une prise micro en façade peut etre encastred dans le tableau de bord. Dans ce cas, il est recommende d'y adjoindre un haut-parleur exteme pour une miseure ecoute des communicaions (connecteur EXP.SP situe sur la face amire de I'apparell : C). Se renseigner aupres de voitre revendeur le plus proche pour le montage sur voitre apparell.
2) INSTALLATION DE L'ANTENNE
a) Choix de l'antenne
- En CB, plus une antenné est grande,MLSieur est son rendement.Votre Point Consell saura orienteur votre choix.
b) Antenne mobile
Il faut l'installer à un endroit du vehicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arriere.
- Dans le cas où une antennae radiotelphone est déjà installee, I'antenne CB doit etre au-dessus de celle-ci.
- Il existe 2 types d'antennes : les pré régliées et les régliables.
- Les pré régles s'utilisent de préférence avec un bon plan demasse (pavillon de toit ou malle amérique).
- Les régables offrent une plage d'utilisation beaucoup plus large permettant de titer parti de plans de masse moins importants (voir page 8 § 5 RÉGLAGE DU TOS).
Pour une antenné à fixation parperçage, il est nécessaire d'avoir un excellent contact antenné/plan de masse ; pour cela, gratter légarement la tôle au niveau de la vis et de l'étoile de serrage.
Lors du passage du cable coaxial, prendre garde de ne pas le pincer ou l'écraser (risque de rupture et/ou de court-circuit).
- Brancher l'antenne (B).
c) Antenne fixe
- Veillier à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mat, ilauraientement haubaner conformément aux normes en vigueur (ser renseigner après d'un professionnel). Les antennes et accessores PRESIDENT sont spécialement concus pour un rendement optimal de chaque apparcell de la gamme.

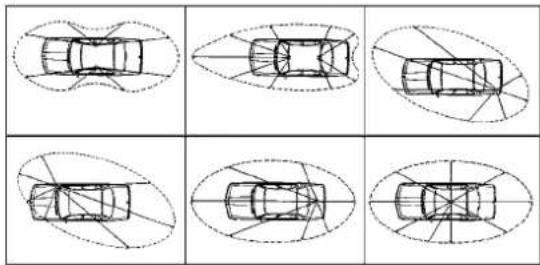

LOBE DE RAYONNEMENT
3) CONNEXION DE L'ALIMENTATION
Votre PRESIDENT THOMAS ASC / WILLIAM ASC est munid'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifier vos connexions. Notre poste doit être allimenté par une source de courant continu de 12 Volts (A). A l'heure actuelle, la plupart des voitures et des camions fonctionnement avec une mise à la masse négative. On peut s'en assurer en vérifying que la borne (-) de la batterie soit bien connectée au bloc moteur ou au chassis. Dans le cas contraire, consulffer votre revendeur.
ATTENTION : Les camions possedent generalement deux batteries et une Installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit electrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuees cordon d'alimentation non raccordé au poste :
a) S'assurer que I'allimentation soit blen de 12 Volts.
b) Repérer les bornes (+) et (-) de la batterie (+ = rouge et - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utiliser un cable de section équivalente ou supérieure.
c) Il est nécessaire de se connecteur sur un (+) et un (-) permanents. Nous vous consellions donc de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'autoradio ou sur d'autres parties du circuit électrique pouvant dans certains cas favoriser la reception de signaux parasites).
d) Brancher le fil rouge (+) à la borne positifive de la batterie et le fil noir (-) à la borne négative de la batterie.
e) Brancher le cordon d'alimentation au poste.
ATTENTION: Ne jamais remplacer le fusible d'origine (2 A) par un modele d'une valeur différente!
4) OPÉRATIONS DE BASE A EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (sans appuyer sur la pédaule du micro)
5) RÉGLAGE DU TOS (TOS: Taux d'ondes stationnaires)
a) Brancher le micro.
b) Verifier le branchement de I'antenne.
c) Mise en marche de l'appareil: appuyer sur le bouton POWER (1) en le main-tenant.
d) Tourner le bouton SQUELCH (3) au minimum (en position M).
e) Regler le bouton VOLUME a un niveau convenable.
1) Amener le poste sur le canal 20 à l'aide des touches ▲ / ▼ (5) sur le micro ou avec le rotateur (5).
ATTENTION: Opération à effectuer impératifement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.
* Réglage avec TOS-metre externe (type TOS-1 President)
a) Branchement du Tos-metre :
-
Brancher le Tos-metre entre le poste et l'antenne, le plus pres possible du poste (utiliser pour cela cable de 40 cm maximum type CA-2C PRESIDENT).
b) Réglage du ToS: -
Amener le poste sur le canal 20 en FM.
-
Positionner le commutateur du Tos-metre en position CAL (callbrage) ou FWD.
- Appuyer sur la pédale du micro pour passer en émission,
- Amener I'aiguille sur I'index à I'aide du bouton de calibrage.
- Basculer le commutateur en position SWR (lecture de la valeur du TOS). La valeur lui sur le vu-mêtre doit être très proche de 1. Dans le cas contraire, rajuster votre antenné jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).
- Il est nécessaire de recalibrer le Tos-metre, entre chaque opération de réglage de l'antenne.
Remarque: Afin d'éviter les pertes et atténuations dans les câbles de connexion entre la radio et ses accessoires, PRESIDENT recommende une longueur de cable inférieure à 3 m.
Maintenant,voitrépostéestprétafonctionner.
B) UTILISATION
1) POWER (MARCHE/ARRÉT)
Appuyer et maintainir enforcé le bouton POWER (1).
Appuyer et maintainir enfoncée la touche POWER (1) du micro/HP à commande déportée.
La mise sous/hors tension se fait en alternance.
2) CONTROLE DU VOLUME
Toumer le bouton VOL (1).
Appuyer sur les touches VOL ▲/▼ (2) du micro/HP à commande dépôtée.
Le volume du poste principal est de 43 pas de 0 à 42. Mais le volume du micro/HP à commande déportée est de 8 pas de 0 à 7.
Voir Haut-parleur muet page 24.
THOMAS ASC WIL

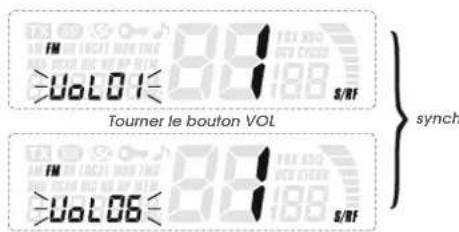

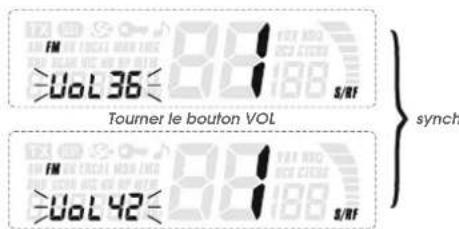

Volume et Configuration sont affichés après 3 secondes
AM ASC
Affichege initial lorsque le micro-depertoire SPK/MIC est connecte
3) ASC (Automatic Squelch Control)/SQUEELCH
Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Lequel ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le comfort d'écoute.
a) ASC: SQUELCH A RÉGLAGE AUTOMATIQUE
Brevet mondial, exclusivite PRESIDENT.
Tourner le bouton SQ (3) dans le sens contraire des aiguilles d'une montre en position ASC.
Appuyer sur la touche SQL (3) du micro/HP à commande déportée pendant 1,5 seconde.
"ASC" apparait sur I'afficheur. Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le comfort d'écoute lorsque l'ASC est actif. Cette fonction peut être désactivere par rotation du bouton dans le sens des aiguilles d'une montre. Dans ce cas le réglage du squelch redevient manuel. "ASC" disparaït de l'afficheur.
b) SQUELCH MANUEL
Tournier le boulon SQ (3) dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparait. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, seuls les signaux les plus forts peuvent être percus. Avec ce réglage, RSQ (la fonction du squéich du micro/HP à commande départée) est arrêtée.
c) SQUELCH MANUEL DU MICRO/HP A COMMANDE DEPORTEE
Appuyer sur la touche SQL (3) du micro/HP à commande dépôttée. Le niveau du sqquelch est modifiable (3 niveaux). Appuyer sur les touches ▲ / ▼(5) pour sélectionner le niveau. Appuyer sur la touche ENTER (MENU) (11) pour mémonir le réglage. « RSQ » est affchéé.
$$ 5 9 L O F \leftrightarrow 5 9 L - 1 + 5 9 L - 2 5 9 L - 3 $$
$$ S Q L - 1 \leftrightarrow S Q L - 2 \leftrightarrow S Q L - 3 $$
Avec ce réglage, la fonction du squelch manuel du poste principal est arrêtée. Lorsque le niveau du SQL est OFF, le squelch est inactif, « RSQ » disparait et le bouton du squelch manuel du poste principal (3) est actif.
THOMAS ASC WIL
AM ASC
ASC actif (Automatic Squelch Control)
Le boulon SQ est actif (Squelch analogue)
Le boulon SQ est inactif. SQ dépôté est actif (RSQ squelch dépôté)
4) S/RFMETER
Le SRF metre affiche le niveau du signal de reception en mode RX. Le SRF metre est utilisé comme Indicateur de pulsissance RF en mode TX.
Les indicateurs du SRF mètre sont de 8 pas de 7 (faible) à 7 (fort), et 0 (pas de signal).
5) SELECTEUR DE CANAUX: Rotateur et Touches UP/DN du micro
Les touches permettent de monter ou de descendre d'un canal.
Le Beep sonore est émis à chaque changement de canal si la fonction Beep est activée. Voir Fonction Beep page 21.
Tournier le rotateur (5), ou appuyer sur la touche ou (5) du micro standard.
Appuyer, ou appuyer et maintainir enfoncée la touche ou (5) du micro/ HP à commande déportée.
6) SELECTEUR DE MODE AM / FM ~ LO/DX
a) SÉLECTEUR DE MODE AM / FM(pression brève)
Ce commutateur permet de selectionner le mode de modulation AM ou FM. Voitre mode de modulation doit correspondre a celui de toute interlocuteur.
Modulation d'Amplitude /AM: Communications sur terrain avec reliés et obstacles sur moyenne distance.
Modulation de Fréquence / FM : Communications rapprochées sur terrain plat et dégagé.
Appuyer sur la touche AM/FM (6).
Appuyer sur la touche AM/FM (6) du micro/HP à commande dépôtée.
AM/FM s'active en alternance.
THOMAS ASC WIL
AM ASC
Puisance moyenne du signal
Signal entrant
Mode AM activé
Mode FM activé
AM/FM 2e me fonction (seulement en configuration U)
Permet d'alternier les bandes de fréquence CEPT et ENG en configuration U. Lorsque la bande de fréquence ENG est sélectionnée, « UK » est affchéé.
CEPT/ENG s'active en alternance.
b)LO/DX(pressionlongue1.5s)
Permet d'atténuer le signal de réception en communication rapproche.
Appuyer et maintainen enfoncée la touche LO/DX (AM/FM) (6).
Appuyer et maintainir enfoncée la touche LOCAL/DX (AM/FM) (6) du micro/HP à commande dépôtee.
LO/DX s'active en alternance.
7) MEM SCAN
a)MEM (pression brive)
Ces fonctions sont mémorées lorsque la commande de mémoire se fait: Mode AM/FM ~ Numéro de canal ~ Ton CTCSS ~ code DCS.
STOCKAGE DE LA MÉMOIRE (8 mémoires)
- Sélectionner le canal à mémorser.
- Appuyer sur la touche MEM (7)
- Avec le rotateur (5) ou les touches / (5) du micro standard, selectionner la mémoire à sauvégarder (numéro de l'à B).
- Appuyer et maintainir enfoncée la touche MEM (7) pour enregistrer le canal sélectionné sur le numéro choisi. Les données méorisées s'affichent pendant 2 secondes.
- Avres 2 secondes l'appareil revient a I'afficheur habituel.
STOCKAGE DE LA MÉMOIRE (8 mémoires)
- Sélectionner le canal à memoriser.
- Appuyer sur la touche MEM (7) du micro/HP à commande déportée.
- À l'aide les touches ▲/▼ (5) du micro/HP à commande déportée, selec-tionner la mémoire à sauvegarder (numéro de 1 à 8).
- Appuyer et maintainir enfoncée la touche MEM (7) du micro/HPa commande dépôtée pour enregistrer le canal sélectionné sur le numéro choisi. Les données ménorisées s'affichent pendant 2 secondes.
- Avres 2 secondes l'appareil revient a I'afficheur habituel.
THOMAS ASC WIL
Selection CEPT ou ENG en configuration U (ENG - ENGLAND - dans l'exemple)
AM ASC
Fonction LO/DX (Local) activée
Stockage MÉMOIRE - Phase 1
Stockage MÉMOIRE - Phase 3
Stockage MÉMOIRE - Phase 4
APPEL DE LA MÉMOIRE
- Appuyer sur la touche MEM (7).
2.À l'aide des touches ▲/▼(5).selectionner la mémoire désirée (numéro de /à 8). - Appuyer à nouveauusurlatouche MEM(7)poursélectionnerle canal mémorisé.
APPEL DE LA MÉMOIRE
- Appuyer sur la touche MEM (7) du micro/HP à commande déportée.
2.À l'aide des touches ▲/▼ (5) du micro/HP à commande déportée, selectionner la mémoire désirée (numéro de 1 à 8). - Appuyer à nouveau sur la touche MEM (7) du micro/HP à commande déported pour selectionner le canal méorise.
EFFACEMENT DES MÉMOIRES
- Il est possible d'effacer toutes les mémoires en appuyant simultanément sur les touches POWER (1) et MEM (7).
- Toutes les données méorises sont effacées au changement de configuration (voir page 23).
b)SCAN(pression longue 1.5 s)
II y a 2 types de SCAN (balayage de canaux) :
Le scan de TOUS les canaux (scan normal), "SCAN" s'affiche.
Le scan des canaux MEM mémorisés, "MEM"s'affiche et "SCAN" clignote.
Voir page 18 pour changer de type.
Recherche de canaux : Permet d'activer la fonction SCAN dans un ordre croissant. Le balayage s'arrête des qu'un canal est actif. Le balayage demarre automatiquement 3 secondes après la fin de l'émission si aucune touche n'est activée pendant ce temps. Le balayage redémarre aussi dans un ordre croissant en tournant le bouton du rotateur à droite, ou dans un ordre décroissant en tournant le bouton du rotateur à gauche.
Appuyer et malntenir la touche SCAN (MEM) (7) pour demarrer le SCAN.
Appuyer et maintainir la touche SCAN (MEM)(7) du micro/HPa commande deportee pour demarrer le SCAN.
Les 2 modes AM/FM sont balayés en alternance.
En type MEM scan, les 2 canaux d'urgence sont balayés avec les canaux méorises.
Pour désactiver la fonction SCAN, appuyer sur la touche PTT (13) ou longuement sur la touche SCAN (MEM) (7).
THOMAS ASC WIL
AM ASC
Stockage MÉMOIRE - Phase 5
Afficheur du mode SCAN normal
Afficheur du mode SCAN MEM
8) NB/HIC MON
NB Noise Blanker. Ce filtre permiet de réduire les bruits de fond et certains parasites en réception. « NB » apparait sur l'afficheur lorsque le NB filtre est activé.
Hi-Cut. Elimination des parasites haute fréquence. À utiliser en fonction des conditions de réception. « HIC » apparait sur l'affcheur lorsque le filtre Hi-Cut est activé.
Appuyer latouche NB/HIC (8) pour selectionner le filtre en alternance.
Appuyer la touche NB/HIC (8) du micro/HP à commande déportée pour sélectionner le filtré en alternance.
9) MON (pression longue1,5 s)
La fonction MON désactive la fonction squelch et vous pouvez écouter les signaux faibles. Elle désactive le squelch analogique, l'ASC et le RSQ.
Appuyer et maintainir enforcée la touche MON (NB/HIC) (8) pour activer la fonction MON.
Appuyer et maintainir enfoncée la touche MON (NB/HIC) (8) du micro/HP à commande déportée pour activer la fonction MON.
La fonction MON s'active et se désacte en alternance. Lorsque cette fonction est active l'icone « MON » clignote et l'icone « BUSY » apparait.
10) CH19/9 ~ LOCK
a) CH19/9 (pression brève)
Appuyer sur la touche CH19/9 (10) pour activer immédiatement ces canaux d'urgence.
Appuyer sur la touche CH19/9 (10) du micro/HP à commande déportée pour activer immédiatement ces canaux d'urgence.
CANAL ACTUEL CH 19 (AM) CH9 (AM)
THOMAS ASC WIL
Filtres NB - HIC actives
AM ASC
Fonction MON activée
Selection du canal d'urgence
b) LOCK (pression longue 1,5 s)
Appuyer et maintainir enforcée la touche LOCK (CH19/9) (10) pour verrouiller le poste et le micro-depertoire SPK/MIC.
Les fonctions suivantes restent accessibles même si la fonction LOCK est activée: la touche PIT (13), le bouton SQ (3), le bouton VOL et POWER (1).
Appuyer en maintainir enfoncée la touche LOCK (CH19/9) (10) du micro dépôte pour verrouiller le micro-depôté SPK/MIC et l'appareil.
Les fonctions suivantes restent accessibles même si la fonction LOCK est activée: la touche PTT (13), le bouton SQ (2), les boutons VOL ▲ /▼ (2) et le bouton POWER (1).
THOMAS ASC WIL
Fonction LOCK activée
AM ASC
Appuyer sur la touche MENU (10) pour activer le mode MENU.
Appuyer sur la touche MENU (10) du micro/HP a commande deportee pour activer le mode MENU.
Appuyer sur la touche MENU (10) à nouveau, le réglage actuel est mémorisé et le menu passse au réglage suivant (voir le tableau).
Si aucun réglage ne s'effectue pendant 10 secondes, l'appareil quitte le mode MENU.
| N° 1 item | du MENU Domaine d'action Options de l'item Page | |||
| a CTCSS/DCS /Canal) Off, CTCSS: 1 à 38, DCS: 1 à 104 17 | ||||
| b TYPE | DE SCAN /Canal) On/off 18 | |||
| c NIVEAU DE SENSIBILITÉ VOX /Appareil) | off, 1 à 9 | 18 | ||
| d | NIVEAU ANTI VOX | /Appareil) | 0 à 9 | 19 |
| e | VOX TEMPORISATION | /Appareil) | 1 à 9 (0.2, 0.4, 0.6, 0.8, 1, 1.2, 1.5, 2, 3 secondes) | 19 |
| f | ROGER BEEP | /Appareil) | on/off | 20 |
| g | BIP DE TOUCHES | /Appareil) | on/off | 21 |
| h COULEUR D'ÉCLAIRAGE (2) | /Base (poste sans le micro) | Orange (o) / Green (G) | 21 | |
| i | DIMMER (Intensité afficheur) (1) | /Micro départé) | off, LO, HI | 22 |
| j | LCD CONTRAST (contraste afficheur) (1) | /Micro départé) | 1 à 10 | 22 |
1) DIMMER (Aftenuateur de lumiere) et LCD CONTRAST (contrasse de l'affector) approuvaisseient seulement sur le THOMAS lorsque le micro-departé SPK/MIC optionnel est connecté. Donc s'il n'est pas connecté, les éléments de menu qui séLECTIONnables sont de a à h.
2) Cefte fonction est inactve sur le micro depoite SPK/MIC connecte sur un THOMAS ASC. Cefte fonction est inexistante sur un WILLIAM ASC. Les items passant de g a i
Voir la fonction sur la page indiquée.
b) ENTER (pression longue 1,5 s)
Appuyer et maintainir enfoncée la touche ENTER (MENU) (10) pour terminer le réglage et quitter le mode MENU.
Appuyer et maintainir enfoncée la touche ENTER (MENU) (10) du micro/ HP a commande déportée pour terminer le réglage et quitter le mode MENU.
12) PRISE MICRO RJ45
Elle se situe en façade de votre apparéil et facilite ainsi son intégration à bord de votre vehicule.
Appuyer 1, Titr 2 pour retiree

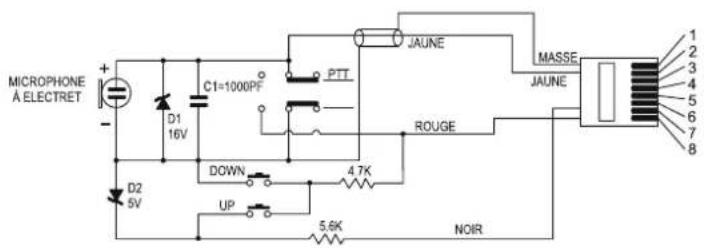

Voir schema de cablage du micro en page 33.

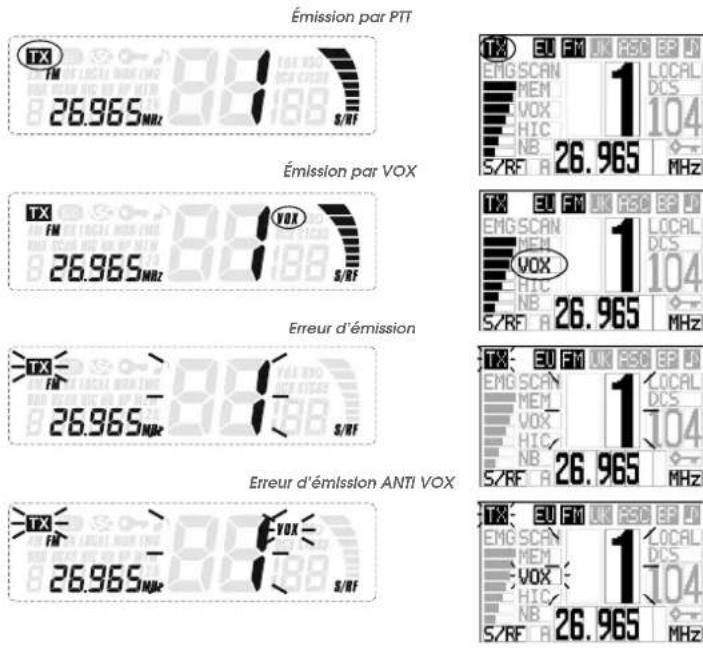

13) ÉMISSION
Bouton d'émission (13), appuyer pour parler, "TX" s'affiche, relâcher pour recevoir un message.
Bouton d'émission (13) du micro/HP à commande déportée, appuyer pour parler, affiche, relacher pour recevoir un message.
Pour émettre vous pouvez aussi utiliser la fonction VOX.
b) VOX ÉMISSION
La fonction VOX permet d'émettre en parler dans le micro d'origine (ou dans le micro vox optionnel) sans appuyer sur la pédale PTT. Lorsque la fonction VOX est activée « Vox » s'affiche. L'utilisation d'un micro vox optionnel connecté à l'ariée de l'apparell (D) désactive le micro d'origine. L'émission permanente est limitée à 5 minutes dans le mode VOX TX. Si elle est plus longue, l'apparell passée automatiquement en mode ERREUR. Trois réglages suivants sont à sélectionner en mode menu : Sensibilité - Niveau Anti VOX - Temporisation.
La fonction VOX désactive le haut-parleur du micro/HP à commande déportée.
Voir le réglage VOX page 18.
THOMAS ASC WIL
AM ASC
14) MENU
Si aucun réglage ne s'effectue pendant 10 secondes, l'appareil quitte le mode MENU.
a) CTCSS / DCS
Les codes CTCSS et DCS ne peuvent etre utilisés qu'en mode FM.
CTCSS (Continuous Tone Coded Squelch System) et DCS (Digital Codes Squelch) sont deux méthodes de squelch à tonality, les remplacent le squelch manuel et ont une fonction similaire à un système d'applé selectif. Les fonctions squelch dépendant souvent de l'intensité du champ ou sont contrôées en fonction du rapport signal sur bruit. Ce qui signifie qu'elle dépendant toujours des conditions variables de réception. Chaque transmission ou chaque signal parasite pourra ouvrir le squelch sur le canal choisi.
Toutes les radios fonctionnant en réseau doivent avoir la même fréquence CTCSS ou le même code DCS. Le squelch de la radio en réception ne s'ouvre que sur un signal compteant le même CTCSS ou DCS.
Ces méthodes désactivement le squèch manuel et l'ASC. Elles fonctionnent également pour des signaux très falibles ou bruits de fond importants. 38 tonalités CTCSS et 104 codes DCS sont disponibles. Appuyer sur la touche MENU (11) une fois. Le réglage actuel est affchéé. Tourner le bouton du rotateur de canaux (5) ou appuyer sur la touche ▲ ou ▼ (5) du micro standard pour sélectionner la tonalité CTCSS ou code DCS.
$$ \sigma F \leftrightarrow C T C S S (1 \text {t o} 3 8) \leftrightarrow D C S (1 \text {t o} 1 0 4) $$
$$ \begin{array}{c} o F F \leftrightarrow C T C S S (1 t o 3 8) \leftrightarrow B C S (1 t o 1 0 4) \ \uparrow \end{array} $$
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
Appuyer et maintainir enforcée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée une fois. Le réglage actuel est affché. Appuyer sur la touche ▲ ou ▼ (5) du micro/HP à commande déportée pour sélectionner la tonalité CTCSS ou code DCS.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée. Le nouveau réglage est enregistré et le menu passé à l'item suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro déporte SKP/MIC pour enregistrer et quitter le mode MENU.
Voir la Lieste de tonalités CTCSS et la Lieste de codes DCS page 33.
THOMAS ASC WIL
AM ASC
Selection du code DCS/CTCSS
b) TYPE DE SCAN
Appuyer sur la touche MENU (11) deux fois. Le réglage actuel est affché. Tourner le bouton du rotateur de canaux (5) ou appuyer sur la touche ▲ ou ▼ (5) du micro standard pour modifier le type de SCAN.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
Appuyer et maintain enforcée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande dépôtée deux fois. Le réglage actuel est affchéé. Appuyer sur la touche ▲ ou ▼ (5) du micro/HP à commande dépôtée pour modifier le type de SCAN
Appuyer sur la touche MENU (11) du micro/HP à commande dépôtée. Le nouveau réglage est enregistré et le menu passé à l'item suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro déporte SKP/MIC pour enregistrer et quitter le mode MENU.
Voir fonction SCAN page 13.
c) NIVEAU DE SENSIBILITE VOX - SL
Permet de régler la sensibilité du micro (d'origine ou optionnel vox) pour une qualité de transmission optimum. Niveau réglablé : ±b±bF (Off), de I (niveau haut) à 9 (niveau bas).
Appuyer sur la touche MENU (11) trois fols. Le réglage actuel est affiché. Tourner le bouton du rotateur de canaux (5) ou appuyer sur la touche ▲ ou ▼ (5) du micro standard pour sélectionner le niveau de sensibilité du VOX.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
Appuyer et maintainir enfoncée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée trois fois. Le réglage actuel est affiché. Appuyer sur la touche ▲ ou (5) du micro-depôt SPK/MIC pour sélectionner le niveau de sensibilité du VOX.
Appuyer sur la touche MENU (11) du micro/HP à commande dépôtrée. Le nouveau réglage est enregistré et le menu de réglage se change au suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro dépôt SKP/MIC pour enregistrer et quitter le mode MENU.
THOMAS ASC WIL
AM ASC
Selection du type de SCAN
Selection du niveau de sensibilité du VOX
Lorsque la fonction VOx est activée tandis que le micro déporte est connecté, le haut-parleur du micro-deporte est toujours désactiver.
VOXSLoF+VOX5L1+VoxSL9
VOX SENS OF VOX SENS 1 ... VOX SENS 9
L'émission VOX est limite à 5 minutes. Passé ce décai, l'appareil se met en mode ERREUR.
d) NIVEAU ANTI VOX - RL
La fonction ANTI VOX permet d'empêcher l'émission généraee par les bruits ambients. Lorsque ANTI VOX est en marche, I'icone "VOX" clignote. Le niveau est reglable de (Off) a (bas niveau). Appuyer sur la touche MENU (11) quatre fois. Le réglage actuel est affché. Tourner le bouton du rotateur de canaux (5) ou appuyer sur la touche ▲ ou ▼ (5) du micro standard pour selectionner le niveau ANTI VOX.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
Appuyer et maintainir enforcée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande dépôté quatre fois. Le réglage actuel est affché. Appuyer sur la touche ▲ ou (5) du micro-depôt SPK/MIC pour sélectionner le niveau ANTI VOX.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée. Le nouveau réglage est enregistré et le menu de réglage se change au suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro déporte SKP/MIC pour enregistrer et quitter le mode MENU.
VOXRLO(OFF) VOxRL1VoxRL9
ANTI VOX 0 (OFF) ANTI VOX 1 ANTI VOX 9
e) VOXTEMPORISATION - dE
Permet d'éviter la coupure « brutale » dela transmission en rajoutant un décai à la fin de la parole.
Appuyer sur la touche MENU (11) cinq fois. Le réglage actuel est affché. Touner le bouton du rotateur de canaux (5) ou appuyer sur la touche ▲ ou ▼ (5) du micro standard pour sélectionner la temporisation du VOX.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
THOMAS ASC WIL
AM ASC
Selection du niveau ANTI VOX
Sélection de la temporisation du VOX
Appuyer et maintainir enforcée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée cinq fois. Le réglage actuel est affché. Appuyer sur la touche ▲ ou (5) du micro-depôt SPK/MIC pour sélectionner la temporisation du VOX.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée. Le nouveau réglage est enregistré et le menu de réglage se change au suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro dépôt SKP/MIC pour enregistrer et quitter le mode MENU.
VOXdtVOXdt2Voxdtg
VOXDELAY1 VOXDELAY2 ... VOXDELAY9
ROGER BEEP
ROGER BEEP est un bref signal qui est transmis à la fin de l'émission. Lorsque la fonction ROGER BEEP est activée, « » est affché.
Appuyer sur la touche MENU (11) six fols. Le réglage actuel est affché, Tourner le bouton du rotateur de canaux (5) ou appuyer sur la touche ▲ ou ▼ (5) du micro standard pour modifier l'activation de la fonction.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
Appuyer et maintainir enfoncée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande dépôteé six fois. Le réglage actuel est affché. Appuyer sur la touche ▲ ou ▼ (5) du micro-depôt SPK/MIC pour modifier l'activation de la fonction.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée. Le nouveau réglage est enregistré et le menu de réglage se change au suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro départé SKP/MIC pour enregistrer et quitter le mode MENU.
ROGERof ROGERon
La tonalité du Roger Beepp peut être entendue dans le haut-parteur.
THOMAS ASC WIL
AM ASC
Selection de la temporisation du VOX
Réglage ROGER BEEP
g) BIP DE TOUCHES
Lorsque la fonction KEY BEEP est activée, « BP » est affiché.
Appuyer sur la touche MENU (11) sept fols. Le réglage actuel est affché. Tourner le bouton du rotateur de canaux (5) ou appuyer sur la touche ▲ ou ▼ (5) du micro standard pour modifier l'activation de la fonction.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
Appuyer et maintainir enfoncée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande dépôtee sept fois. Le réglage actuel est affchéé. Appuyer sur la touche ▲ ou▼ (5) du micro dépôt SPK/MIC pour modifier l'activation de la fonction.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée. Le nouveau réglage est enregistré et le menu de réglage se change au suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro déporte SKP/MIC pour enregistrer et quitter le mode MENU.
Lorsque la fonction Key Beep est sur Off, la tonalité du Roger Beep
ne peut pas etre entendu dans le haut-parleur, mais I'émission du Roger Beep se fait automatiquement.
h) COULEUR D'ÉCLAIRAGE (seulement THOMAS)
Cette fonction ne n'a pas d'effet sur l'afficheur du micro-depertoire SPK/MIC.
Appuyer sur la touche MENU (11) huit fols. La couleur actuelle est affché. Tourner le bouton du rotafeur de canaux (5) ou appuyer sur la touche ▲ ou ▼ (5) du micro standard pour modifier la couleur.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
Appuyer et maintainir enfoncée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande dépôtedehuit fois. La couleur actuelle est affchéé. Appuyer sur la touche ▲ ou▼ (5) du micro-depôt SPK/MIC pour modifier l'activation de la fonction.
THOMAS ASC WIL
AM ASC
Réglage BIP DE TOUCHES
Selection couleur d'éclairage
Appuyer sur la touche MENU (11) du micro/HP à commande déportée. Le nouveau réglage est enregistré et le menu de réglage se change au suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro déporte SKP/MIC pour enregistrer et quitter le mode MENU.
Color G+Color o
GREEN ORANGE
i) DIMMER (seulement WILLIAM)
Cette fonction n'a pas d'effet sur l'afficheur du THOMAS.
La fonction DIMMER change l'intensité du retro-éclairage du micro/HP à commande départé. F (pas de retro-éclairage). Lo (Intensité minimum) ou Hi (Intensité maximum).
Appuyer sur la touche MENU (11) neuf fois. L'intensité actuelle est affchéé. Tourner le bouton du rotateur de canaux (5) ou appuyer sur la touche à ou (5) du micro standard pour modifier l'intensité du rétro-éclairage.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passé à l'item suivant.
Appuyer et maintainir enfoncée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande dépôttée huit fois. La couleur actuelle est affchéé. Appuyer sur la touche ▲ ▼ (5)du micro-depôt SPK/MIC pour modifier l'intensité du rétro-eclairage.
Appuyer sur la touche MENU (11) du micro/HP à commande déportée. Le nouveau réglage est enregistré et le menu de réglage se change au suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro déporte SKP/MIC pour enregistrer et quitter le mode MENU.
LIGHT OF HU LIO HU HU
LIGHTof 一 _ 1 LIGHTLo 一 LIGHTHI
j) LCD CONTRASTE (seulement WILLIAM)
Cette fonction n'a pas d'effet sur l'afficheur du THOMAS.
La fonction CONTRASTchange le contraste(de la), des caractétres affichés sur le micro/HP à commande déportée.
Appuyer sur la touche MENU (11) dix fois. Le niveau de contraste actuel est affiché. Tourner le bouton du rotateur de canaux (5)
THOMAS ASC WIL
AM ASC
Réglage DIMMER (Attenuateur de lumière)
ou appuyer sur la touche ou (5) du micro standard pour modifier le niveau de contraste.
Appuyer sur la touche MENU (11). Le nouveau réglage est enregistré et le menu passée à l'item suivant.
Appuyer et maintainir enforcée la touche ENTER (MENU) (11) pour quitter le mode MENU.
Appuyer sur la touche MENU (11) du micro/HP à commande départee neuf fois. Le niveau de contraste actuel est affché. Appuyer sur la touche ou (5) du micro/HP à commande départee pour modifier le niveau de contraste.
Appuyer sur la touche MENU (11) du micro/HP à commande déporlée. Le nouveau réglage est enregistré et le menu de réglage se change au suivant.
Appuyer et maintainir la touche ENTER (MENU) (11) du micro déporte SKP/MIC pour enregistrer et quitter le mode MENU.
15) CONFIGURATION
(configuratiOn:EU;PL;d:EC;U;In)
La bande de fréquence de votre apparéil doit correspondre à la configuration autorisée dans le pays où il est utilisé. Ne pas utiliser d'autres configurations. Dans certains pays il est nécessaire d'avoir une licence d'utilitaire.
Voir tableau page 35.
Procedure
- AllumerI'appareil(1)enmaintenantle touche MENU(11)enfoncée. FonF et la configuration actuelle sont affichés.
- Appuyer sur la touche MENU (11).
ConF et la configuration actuelle commencent a clignoter. - Touner le bouton du rotateur de canaux (5) ou appuyer sur la touche ou (5) dumicro standard pour selectionner la nouvelle configuration.
- Appuyer à nouveau sur la touche MENU (11). La nouvelle configuration est enregistrée, CanF et la nouvelle configuration s'afficht. À ce stade, confirmer la selection en éteignant l'appareil, puis en le rallumant.
Procedure - Allumer l'appareil (1) en maintainant le touche MENU (11) enfoncée. CONFIG et le configuration actuelle sont affichés.
THOMAS ASC WIL
Réglage CONTRASTE
AM ASC
Réglage CONFIGURATION - phase 1
CONFIGURATION - phase 2
CONFIGURATION - phase 3
- Appuyer sur la touche MENU (11).
CONFIG et la configuration actuelle commencent a clignoter. - Appuyer sur la touche ou (5) du micro/HP à commande dépôte pour sélectionner la nouvelle configuration.
- Appuyer à nouveau sur la touche MENU (11). La nouvelle configuration est enregistrée, CONFIG et la nouvelle configuration s'affichent.
A ce stade, confirmer la seLECTION en eteignant I'appareil, puis en le rallumant.
Voir le tableau des fréquences pages 30 ~ 32 / configuration page 34
16) HAUT-PARLEUR MUET
Le haut-parleur de la base peut etre desactive.
Allumer l'apparell (1) en maintainant la touche NB/HIC (8) enfon- cée.
Allumer l'appareil (1) en maintainant la touche MON (9) enoncee. La fonction s'active et se désactive en alternance
Lorsque le haut-parleur est désacté, tourner le bouton VOLUME
(1) ou appuyer sur la touche VOL (2) du micro/HP à commande dépôterée affiche toutes « Vol DD » sur l'afficheur du THOMAS ASC tandis que la variation du niveau de volume est visible sur l'afficheur du micro/HP à commande dépôteré.
17) TIME OUT TIMER
Cette fonction limite le temps d'émission quand la pedale PTT est maintenue appuyée. L'émission est coupée après 5 minutes, vous devez relâcher la pedale PTT si vous souhaïtez émettre à nouveau. Passé les 5 minutes d'émission en continu, le poste affichera une erreur d'émission.
A) ALIMENTATION (13,2 V)
B) PRISE D'ANTENNE (SO-239)
C) PRISE POUR HAUT-PARLEUR EXTERIEUR (8Ω, 3,5 mm)
D) PRESE POUR VOX MICRO OPTIONNEL (2,5 mm)
THOMAS ASC WIL
Réglage CONFIGURATION - phase 4
AM ASC
Affichage du VOLUME avec le Haut-Parleur Muet
Tournier le boulon VOL
C) CHARACTERISTIQUES TECHNIQUES
1) GÉNÉRALES
-
Canaux : 40
-
Modes de modulation : AM/FM
- Gamme de fréquence : de 26,965 MHz à 27,405 MHz
-TonglitiesCTCSS:38 - Codes DCS : 104
- Impédance d'antenne : 50 ohms
Tension d'allimentation : 13.2 V - Dimensions (en mm) : 125 (L) x 38 (H) x 103 (P)
- Polds : 0.7kg
- Accessoires inclus : 1 microphone Electret et son support,
1 berceau, vis de fixation
- Filtré : ANL (Automatic Noise Limiter) intégré
2) EMISSION
- Tolerance de fréquence: +/- 200 Hz
- Puissance porteuse : 4 W AM / 4 W FM
- Émissions parasites : Inferleur à 4 nW (-54 dBm)
- Réponse en fréquence : 300 Hz à 3 KHz
- Puissance émise dans le canl adj.: inferieur à 20 μW
- Sensibilité du microphone : 7 mV
-Consommation:1,8A(avecmodulation) - Distortion maxi. du signal modulé : 2%
3) RECEPTION
- Sensibilité maxi à 20 dB sinad : AM / 0.5 μV - 113 dBm FM / 0,35 μV - 116 dBm
- Réponse en fréquence : 300 Hz à 3 kHz
- Selectivite du canal adjacent : 60 dB
- Puissance audio maxi : 2 W
Sensibilité duquelch : minimum 0.2 μV - 120 dBm maximum 1 mV - 47 dBm
-Taux de réj. fréq. image : 60 dB
-Taux deréjection fréq.Intermed.：70dB
-Consommation:300mA nominal/750mA maximum
D)GUIDE DE DÉPANNAGE
1) VOTRE POSTE N'EMET PAS OU VOTRE ÉMISSION EST DE MAUVAISE QUALITE
Vérfler que :
L'antenne soit correctement branchée et que le TOS soit bien regle.
Le micro soit bien branché.
- La configuration programmée soit la bonne (voir tableau page 34).
2) VOTRE POSTE NE RECOIT PAS OU VOTRE RÉCEPTION EST DE MAUVAISE QUALITE
Vérifier que :
La fonction « LOCAL » (6) n'est pas active.
Le niveau du squelch soit correctement regle.
- La configuration programme soit la bonne (voir tableau page 33).
Le bouton Volume soit regle à un niveau convenable.
L'antenne solt correctement branchée et que le TOS solt bien regle.
- Voues etes bien sur le meme type de modulation que vous interlocuteur.
- Vousetilisez une tonglité CTCSS ou code DSC.
3) VOTRE POSTE NE S'ALLUME PAS
Vérifier :
- Voitr alimentation.
- Qu'il n'y aït pas d'inversion des fils au niveau de votre branchement.
L'etat de fusible.
E) COMMENTÉMETTURE OU RECEVOIR UNMESSAGE?
Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).
Choisissez donne canal (19,27)
Choisissez votre mode (AM, FM) qui doit être le même que celui de leur interlocuteur.
Vouspouvazalorsappuyer sur la pedale devoitricro,et lancerle message « Attention stations pour un essai TX»ce qui youpermét de vérifierla clarté et la pulsissance de voire signal et devra entraîner une réponse du type « Fort et clair la station ».Relachez la pedale,et attendez une réponse.Dans le cas ou vousutilisez un canal d'appelep (19,27),et que la communication est établie avecvoitre Interlocuteur,il estd'usagedechoisirun autre canal disponibleafin de ne pasencambrerle canal d'appelep.
F) GLOSSAIRE
Au fil de l'utilisation de vous TX, vous découvertes parfois un langage particulier employé par certains cibistes. Afin de vous aider à mistré le comprendre, vous trouvrez ci-après dans le glossaire et le code « Q. » un récapitatulif des termes utilisés. Toutfois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.
ALPHABET PHONETIQUE INTERNATIONAL
A Alpha
B Bravo
C Charlie
D Delta
E Echo
F Foxtrott
G Golf
AM : Amplitude Modulation (modulation d'amplitude)
BLU : Bande latérale unique
BF : Basse fréquence
CB :Citizen Band (canaux banalisés)
CH : Channel (canal)
CQ : Appel général
CW : Continuous waves (morse)
DX : Liaison longue distance
DW : Dual watch (double velle)
FM : Frequency modulation (modulation de fréquence)
GMT : Greenwich Meantime (heure meridien Greenwich)
GP : Ground plane (antenna vertical)
HF : High Frequency (haute fréquence)
LSB : Low Side Band (bande latere inférieure)
RX : Receiver (récepteur)
SSB : Single Side Band (Bande latérale unique)
SWR : Standing Waves Ratio
SWL:Short waves listening (ecoute en ondes courtes)
SW :Short waves (ondes courtes)
TOS :Taux d'ondes stationnaires
TX : Transceiver. Désigne un poste émetteur-recepteur CB. Indique aussi l'émission.
UHF : Ultra-haute fréquence
USB : Up Side Band (bande latérale supérieure)
VHF : Very high Frequency (très haute fréquence)
LANGUAGE CB
ALPHA LIMA
BAC
BASE
BREAK
CANNE A PÉCHE : antennne
CHEERIO BY
CITY NUMBER : Code postal
COPIER
FIXE MOBILE
FB
INFERIEURS
m = 311 ;
MAYDAY
MIKE
MOBILE
NEGATIF
OM
SUCETTE
SUPérieURS
TANTE VICTORINE
TONTON
TPH
IVI
VISU
VX
WHISKY
WX
XYL
YL
51
73
75 88
88 88
99 144
144318
316
600 ohms
813
: Amplificateur linéaire
:Poste CB
: Station de base
: Demande de s'intercaler, s'interrompre
: Au revoir
: Ecouter, capter, receiveo
Station mobile arrêtée
: Fine business (bon, excellent)
: Canaux en-dessous des 40 canaux autorisés (interdits en France)
: Appel de detresse
: Micro
Station mobile
:Non
: Operateur radio
: Micro
: Canaux au-dessus des 40 canaux autorises (interdits en France)
: Television
: Amplificateur de puissance
:Telephone
Interférences TV
:Se voir
: Vieux copains
: Watts
:Le temps
L'epouse de I'opérateur
: Operatrice radio
: Poignée de mains
: Amitiés
: Grosses bises
: Dégager la fréquence
: Polarisation horizontale, aller se coucher
:Pipi
:le telfophone
:Gastro liquide (apéritif)
CODE “Q”
QRA : Emplacement de la station
QRA Familial : Domicile de la station
QRA PRO : Lieu de travail
QRB : Distance entre 2 stations
QRD : Direction
QRE:Heure d'arrivee prévue
QRG:Fréquence
QRH : Fréquence instable
QRI: Tonallé d'émission
QRJ : Me receivez-vous bien ?
QRK:Force des signaux (R1 à R5)
QRL:Je suis occupé
QRM : Parasites, brouillage
QRM DX : Parasites lointains
QRM22：Police
QRN:Brouillage atmophérisque (orages)
QRO:Fort,trés bien,sympa
QRP:Faible,petit
QRPP : Petit garcon
QRPPette :Petite fille
QRQ:Transmettezplusvite
QRR : Nom de la station
QRRR : Appel de détresse
QRS : Transmettez plus lentement
QRT : Cessez les émissions
QRU : Plus rien à dire
QRV :Je suis pref
QRW :Avisez que j'appelle
QRX :Restez en ecoute un Instant
QRZ : Indicatif de la station : par qui suis-je appelé?
QSA :Force de signal (S1 à S9)
QSB : Fading, variation
QSJ :Prix,argent,valeur
QSK : Dois-je continuer la transmission ?
QSL : Carte de confirmation de contact
QSO:Contact radio
QSP:Transmettrea
QSX:Voulez-vous écouter sur...
QSY : Dégagement de fréquence
9 AM: Appel d'urgence
Déclaration de CONFORMITE
Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 -34540 Balaruc - FRANCE, déclarons, sous notre seule responsabilité que l'émetteur-recepteur de radiocommunication CB,
Marque: PRESIDENT
Modèle: THOMAS
est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu'aux Normes Européennes suivantes :
EN 300 433-1 V1.3.1 (2011-07)
EN 300 433-2 V1.3.1 (2011-07)
EN 301 489-1 V1.8.1 (2010-1)
EN 301 489-13 V1.2.1 (2002-8) EN 60215 (1996)
et est conforme à la Directive RoHS2: 2011/65/UE (08/06/2011).
Balaruc, le 03 janvier 2013
Jean-Gilbert MULLER
Directeur Général
Déclaration de CONFORMITE
Nous, GROUPE PRESIDENT ELECTRONICS, Route de Sète, BP 100 -34540 Balaruc - FRANCE, déclarons, sous notre seule responsabilité que l'émetteur-recepteur de radiocommunication CB,
Marque: PRESIDENT
Modèle: WILLIAM
est conforme aux exigences essentielles de la Directive 1999/5/CE (Article 3) transposées à la législation nationale, ainsi qu'aux Normes Européennes suivantes :
EN 300 433-1 V1.3.1 (2011-07)
EN 300 433-2 V1.3.1 (2011-07)
EN 301 489-1 V1.8.1 (2010-1)
EN 301 489-13 V1.2.1 (2002-8)
EN 60215 (1996)
et est conforme à la Directive RoHS2: 2011/65/UE (08/06/2011)
Balaruc, le 03 janvier 2013
Jean-Gilbert MULLER
Directeur Général
CONDITIONS GÉNÉRALES DE GARANTIE
Ce poste est garanti 2 ans pieces et main d'oeuvre dans son pays d'achat contre tout vice de fabrication reconnu par notre service technique. *Le Laboratoire SAV de PRESIDENT se reserve le droit de ne pas appliquer la garantie si une panne est provoquée par une antenné autre que celles distribuées par la marque PRESIDENT, si la dite antenné est à l'origine de la panne. Une extension de garantie de 3 ans est proposée systématiquement pour l'achat et l'utilisation d'une antenné de la marque PRESIDENT, amendant la durée totale de la garantie à 5 ans, et sur justificatif returné sous 30 jours suivant l'achat au SAV de la Société Groupe President Electronics, ou toute filiale étrangère.
Il est recommandé de dire attentivement les conditions ci-après et de les respecter sous peine d'en perdre le bénéfice.
Pouretrevalable,lagarantiedoitnouresetroumueeauplus tard1moisapreslachat.
Detacher après l'avoir fait replir la partie ci-contre et la retoumer dûment complétée.
Toute intervention effectue dans le cadre de la garantie sera gratuite et les frais de réexpédition pris en charge par notre Société.
Une preuve d'achat doit être jointe obligatoirement avec le poste à réparer.
* Les dates inscrites sur le bon de garantie et la preuve d'achat doivent concorder.
Ne pas professionnel à l'installation de votre appareil sans avoir lu ce manuel d'instructions.
* Aucune piocé detachée ne sera envoyee ni échangée par nos services au titre de la garantie. La garantie est valable dans le pays d'achat.
Ne sont pas couverts :
- Les dommages causés par accident, chocol ou emballage insuffisant.
* Les transistors de puissance, les micros, les lampes, les fusibles et les dommages dus a une mauvaise utilisation (antenne mal reglee, TOS trop important, inversion de polarite, mauvaises connexions, surtension, etc.) - La garantie ne peut être prorogée par une immobilisation de l'appareil dans nos ateliers, ni par un changement d'un ou plusieurs composants ou pieces détachées.
- Les interventions ayant modifiées les caractéristiques d'agrement, les réparations ou modifications effectuees par des tiers non agrés par notre Société.
Si vous constatéz des défauts de fonctionnement :
- Vérifier l'alimentation de votre apparéil et la qualité du fusible.
- Contrôlez les différents branchements: jackets, prise d'antenne, prise du microphone..
Assurez-vous de la bonne position des différents régles de votre apparéil: gain micro en position maxi, squelch au minimum, commutateur PA/CB, etc. -
En cas de non prise en charge au titre de la garantie, l'intervention et la réxpédition du matériel seront factures.
-
Cette partie doit être conservede même après la fin de la garantie et si vous revendezez cette poste, donnez la au nouveau propriétaire pour le suivi S.A.V.
- En cas de dysfonctionnement réel, mettez-vous d'abord en rapport avec votre revendeur qui déscièdra de la conduite à tener.
- Dans le cas d'une intervention hors garantie, un devis sera etabli avant toute réparation.
Vouves venez de faire confiance à la qualité et à l'expérience de PRESIDENT et nous vous remercions. Pour que vous soyez pleinement satisfait de votre achat, nous vous conseillons de dire attentivement ce manuel. N'oubliez pas de nous returner la partie droite de ce bon de garantie, c'est très important pour vous car cette permet d'identifier yourself appeareil lors de son passage eventuel dans nos ateliers. Quant au questionnaire, son objectif est dexCYXuYousconnaitre et ainsi en repONDANT à vos aspirations, nous oeuvrerons ensemble pour I'avirn de la CB.
La Direction Technique et Le Service Qualité
Date d'achat :
Type: radio CB THOMAS ASC / radio CB WILLIAM ASC*
N^ de série :
rayer le poste qui ne correspond pas a votre achat
SANS LE CACHET DU DISTRIBUTEUR LA GARANTIE SERA NULLE
TABLEAU DES FREQUENCES pour EU/ EC / U (CEPT)
| N° du Canal Fréquence N° du Canal Fréquence | |
| 1 26,965 MHz 21 | 27,215 MHz |
| 2 26,975 MHz 22 | 27,225 MHz |
| 3 26,985 MHz 23 | 27,255 MHz |
| 4 27,005 MHz 24 | 27,235 MHz |
| 5 27,015 MHz 25 | 27,245 MHz |
| 6 27,025 MHz 26 | 27,265 MHz |
| 7 27,035 MHz 27 | 27,275 MHz |
| 8 27,055 MHz 28 | 27,285 MHz |
| 9 27,065 MHz 29 | 27,295 MHz |
| 10 27,075 MHz 30 | 27,305 MHz |
| 11 27,085 MHz 31 | 27,315 MHz |
| 12 27,105 MHz 32 | 27,325 MHz |
| 13 27,115 MHz 33 | 27,335 MHz |
| 14 27,125 MHz 34 | 27,345 MHz |
| 15 27,135 MHz 35 | 27,355 MHz |
| 16 27,155 MHz 36 | 27,365 MHz |
| 17 27,165 MHz 37 | 27,375 MHz |
| 18 27,175 MHz 38 | 27,385 MHz |
| 19 27,185 MHz 39 | 27,395 MHz |
| 20 27,205 MHz 40 | 27,405 MHz |
TABLEAU DES FREQUENCES pour U (ENG)
| N° du Canal Fréquence N° du Canal | Fréquence | |
| 1 27,60125 MHz 21 27,80125 MHz | ||
| 2 27,61125 MHz 22 27,81125 MHz | ||
| 3 27,62125 MHz 23 27,82125 MHz | ||
| 4 27,63125 MHz 24 27,83125 MHz | ||
| 5 27,64125 MHz 25 27,84125 MHz | ||
| 6 27,65125 MHz 26 27,85125 MHz | ||
| 7 27,66125 MHz 27 27,86125 MHz | ||
| 8 27,67125 MHz 28 27,87125 MHz | ||
| 9 27,68125 MHz 29 27,88125 MHz | ||
| 10 27,69125 MHz 30 27,89125 MHz | ||
| 11 27,70125 MHz 31 27,90125 MHz | ||
| 12 27,71125 MHz 32 27,91125 MHz | ||
| 13 27,72125 MHz 33 27,92125 MHz | ||
| 14 27,73125 MHz 34 27,93125 MHz | ||
| 15 27,74125 MHz 35 27,94125 MHz | ||
| 16 27,75125 MHz 36 27,95125 MHz | ||
| 17 27,76125 MHz 37 27,96125 MHz | ||
| 18 27,77125 MHz 38 27,97125 MHz | ||
| 19 27,78125 MHz 39 27,98125 MHz | ||
| 20 27,79125 MHz 40 27,99125 MHz |
TABLEAU DES FREQUENCES pour d
| N° du Canal Fréquence N° du Canal Fréquence | |
| 1 26,965 MHz 21 | 27,215 MHz |
| 2 26,975 MHz 22 | 27,225 MHz |
| 3 26,985 MHz 23 | 27,255 MHz |
| 4 27,005 MHz 24 | 27,235 MHz |
| 5 27,015 MHz 25 | 27,245 MHz |
| 6 27,025 MHz 26 | 27,265 MHz |
| 7 27,035 MHz 27 | 27,275 MHz |
| 8 27,055 MHz 28 | 27,285 MHz |
| 9 27,065 MHz 29 | 27,295 MHz |
| 10 27,075 MHz 30 | 27,305 MHz |
| 11 27,085 MHz 31 | 27,315 MHz |
| 12 27,105 MHz 32 | 27,325 MHz |
| 13 27,115 MHz 33 | 27,335 MHz |
| 14 27,125 MHz 34 | 27,345 MHz |
| 15 27,135 MHz 35 | 27,355 MHz |
| 16 27,155 MHz 36 | 27,365 MHz |
| 17 27,165 MHz 37 | 27,375 MHz |
| 18 27,175 MHz 38 | 27,385 MHz |
| 19 27,185 MHz 39 | 27,395 MHz |
| 20 27,205 MHz 40 | 27,405 MHz |
| N° du Canal Fréquence | n° du Canal | Fréquence | |
| 41 26,565 MHz 61 | 26,765 MHz | ||
| 42 26,575 MHz 62 | 26,775 MHz | ||
| 43 26,585 MHz 63 | 26,785 MHz | ||
| 44 26,595 MHz 64 | 26,795 MHz | ||
| 45 26,605 MHz 65 | 26,805 MHz | ||
| 46 26,615 MHz 66 | 26,815 MHz | ||
| 47 26,625 MHz 67 | 26,825 MHz | ||
| 48 26,635 MHz 68 | 26,835 MHz | ||
| 49 26,645 MHz 69 | 26,845 MHz | ||
| 50 26,655 MHz 70 | 26,855 MHz | ||
| 51 26,665 MHz 71 | 26,865 MHz | ||
| 52 26,675 MHz 72 | 26,875 MHz | ||
| 53 26,685 MHz 73 | 26,885 MHz | ||
| 54 26,695 MHz 74 | 26,895 MHz | ||
| 55 26,705 MHz 75 | 26,905 MHz | ||
| 56 26,715 MHz 76 | 26,915 MHz | ||
| 57 26,725 MHz 77 | 26,925 MHz | ||
| 58 26,735 MHz 78 | 26,935 MHz | ||
| 59 26,745 MHz 79 | 26,945 MHz | ||
| 60 26,755 MHz 80 | 26,955 MHz |
TABLEAU DES FREQUENCES pour PL
TABLEAU DES FREQUENCES pour In
| N° du Canal Fréquence N° du Canal | Fréquence | |
| 1 26,965 MHz 21 | 27,215 MHz | |
| 2 26,975 MHz 22 | 27,225 MHz | |
| 3 26,985 MHz 23 | 27,255 MHz | |
| 4 27,005 MHz 24 | 27,235 MHz | |
| 5 27,015 MHz 25 | 27,245 MHz | |
| 6 27,025 MHz 26 | 27,265 MHz | |
| 7 27,035 MHz 27 | 27,275 MHz | |
| 8 27,055 MHz | ||
| 9 27,065 MHz | ||
| 10 27,075 MHz | ||
| 11 27,085 MHz | ||
| 12 27,105 MHz | ||
| 13 27,115 MHz | ||
| 14 27,125 MHz | ||
| 15 27,135 MHz | ||
| 16 27,155 MHz | ||
| 17 27,165 MHz | ||
| 18 27,175 MHz | ||
| 19 27,185 MHz | ||
| 20 27,205 MHz |
PRISE MICRO RJ45 THOMAS
- Masse
- Jaune
3.NC - NC
5.NC - Noir
- NC
- Rouge
Liste Tonalités CTCSS
| No. Freq. (Hz) No. Freq. (Hz) No. Freq. (Hz) | |||||
| 00 - OF | OFF | 3 | 03.5 | 26 | |
| 01 | 67.0 | 14 | 107.2 | 27 | |
| 02 | 71.9 | 15 | 110.9 | 28 | |
| 03 | 74.4 | 16 | 114.8 | 29 | |
| 04 | 77.0 | 17 | 118.6 | 30 | |
| 05 | 79.7 | 18 | 123.0 | 31 | |
| 06 | 82.5 | 19 | 127.3 | 32 | |
| 07 | 85.4 | 20 | 131.8 | 33 | |
| 08 | 88.5 | 21 | 136.5 | 34 | |
| 09 | 91.5 | 22 | 141.3 | 35 | |
| 10 | 94.8 | 23 | 146.2 | 36 | |
| 11 | 97.4 | 24 | 151.4 | 37 | |
| 12 | 100.0 | 25 | 156.7 | 38 | |
Liste Codes DCS
| Code No. | DCS (Octal) | Code No. | DCS (Octal) | Code No. | DCS (Octal) | Code No. | DCS (Octal) |
| 1 | 023 | 27 | 152 | 53 | 311 | 79 | 466 |
| 2 | 025 | 28 | 155 | 54 | 315 | 80 | 503 |
| 3 | 026 | 29 | 156 | 55 | 325 | 81 | 506 |
| 4 | 031 | 30 | 162 | 56 | 331 | 82 | 516 |
| 5 | 032 | 31 | 165 | 57 | 332 | 83 | 523 |
| 6 | 036 | 32 | 172 | 58 | 343 | 84 | 526 |
| 7 | 043 | 33 | 174 | 59 | 346 | 85 | 532 |
| 8 | 047 | 34 | 205 | 60 | 351 | 86 | 546 |
| 9 | 051 | 35 | 212 | 61 | 356 | 87 | 565 |
| 10 | 053 | 36 | 223 | 62 | 364 | 88 | 606 |
| 11 | 054 | 37 | 225 | 63 | 365 | 89 | 612 |
| 12 | 065 | 38 | 226 | 64 | 371 | 90 | 624 |
| 13 | 071 | 39 | 243 | 65 | 411 | 91 | 627 |
| 14 | 072 | 40 | 244 | 66 | 412 | 92 | 631 |
| 15 | 073 | 41 | 245 | 67 | 413 | 93 | 632 |
| 16 | 074 | 42 | 246 | 68 | 423 | 94 | 654 |
| 17 | 114 | 43 | 251 | 69 | 431 | 95 | 662 |
| 18 | 115 | 44 | 252 | 70 | 432 | 96 | 664 |
| 19 | 116 | 45 | 255 | 71 | 445 | 97 | 703 |
| 20 | 122 | 46 | 261 | 72 | 446 | 98 | 712 |
| 21 | 125 | 47 | 263 | 73 | 452 | 99 | 723 |
| 22 | 131 | 48 | 265 | 74 | 454 | 100 | 731 |
| 23 | 132 | 49 | 266 | 75 | 455 | 101 | 732 |
| 24 | 134 | 50 | 271 | 76 | 462 | 102 | 734 |
| 25 | 143 | 51 | 274 | 77 | 464 | 103 | 743 |
| 26 | 162.2 | 145 | 52 | 306 | 78 | 465 | 104 |
172.8
179.8
179.9
186.2
192.8
203.5
2107
218.1
225.7
233.6
241.8
250.3
NORMES - F • NORMES - F • NORMES - F • NORMES - F • NORMES - F • NORMES - F
| N° | Configuration Code | FM Channel | AM Channel | Country |
| 1 | EU | 40 Ch (4W) | 40 Ch (4W) | BE, BG, CH, CY, CZ, DK, EE, ES, FI, FR, GR, IE, IS, IT, LT, LU, LV, NL, NO, PT, RO, SE, SI |
| 2 | PL | -5 KHz 40 Ch (4W) | -5 KHz 40 Ch (4W) | PL |
| 3 | d | 80 Ch (4W) | 40 Ch (4W) | DE |
| 4 | EC | 40 Ch (4W) | - | AT,HU, MT, SK |
| 5 | U | CEPT 40 Ch (4W) + ENG 40 Ch (4W) | - | GB |
| 6 | In | 27 Ch (4W) | 27 Ch (4W) | IN |
La bande de fréquence et la puissance d'émission de votre apparéil doivent correspond à la configuration autorisée dans le pays où il est utilisé.
Remarque: Dans la configuration U : pour selectionner la bande de fréquences ENG/CEPT, appuyez sur le commutateur AM/FM (6). Lorsque la bande de fréquences est ENG, l'icone «UK» s'affiche. Lorsque la bande de fréquences est CEPT, l'icone «UK» disparait de l'afficheur.
Pays dans lesquels il existe des limitations particulières (Licence1/ Registre2)
| AT | BE | BG | CH | CY | CZ | DE | DK | EE | ES | FI | FR | GB | GR | HU | IE | IS | IT | LT | LU | LV | MT | NL | NO | PL | PT | RO | SE | SI | SK | |
| Licence1 | ① | ① | ① | ① | ① | ① | ||||||||||||||||||||||||
| Register2 | ① | ① | ||||||||||||||||||||||||||||
| AM | ① | ① | ① | ① | ① | |||||||||||||||||||||||||
| BLU/SSB | ① | ① | ① | ① | ① |
Dernière mise à jour de ce tableau sur le site: www.president-electronics.com, rubrique «les Postes Radio-CB» puis, «La CB PRESIDENT et l'Europe»,
Groupe PRESIDENT ELECTRONICS
SIEGE SOCIAL/HEAD OFFICE - FRANCE
Route de Sète - BP 100 - 34540 BALARUC
Site Internet: http://wwwresident-electronics.com
E-mail: groupe@president-electronics.com
(€0341①
