MODE D'EMPLOI SD1300.5 PHOENIX GOLD

Features: Caractéristiques:

• Topologie de classe D de gamme complète
  • Petit format pour faciliter l'installation
• Filtres croisés passe-haut et passe-bas
• Alimentation électrique robuste non réglementée
• Technologie de composant monté en surface
• Amplificateurs à couplage RC montés sur des panneaux
• Terminaux d'alimentation et de haut-parleurs à insertion directe
• Vérification du contrôle de la qualité de la précision audio
• Couvercle de plexiglas résistant aux températures élevées
  • Niveau de contrôle de passe-bas inclus

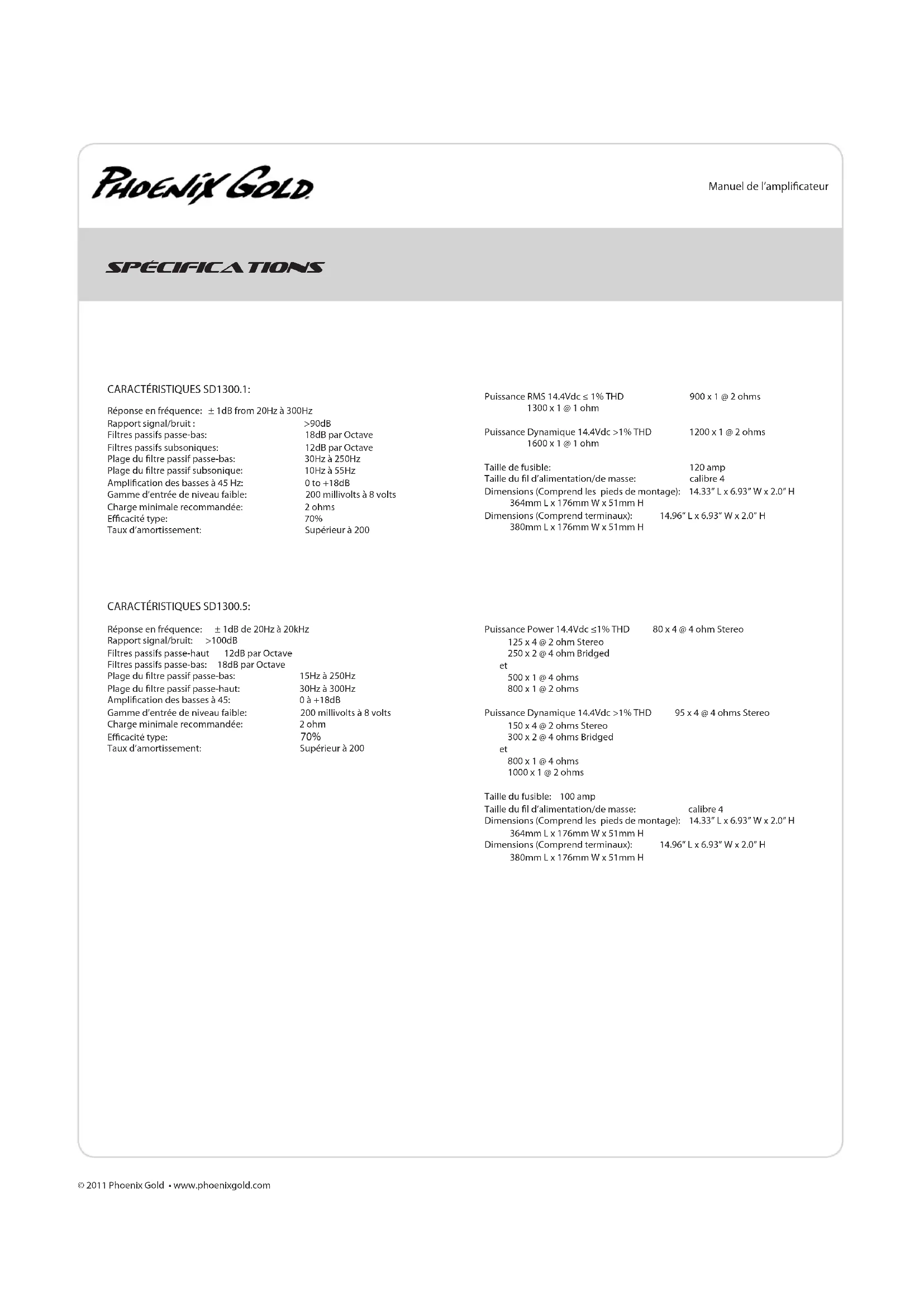

SPECIFICATIONS

SD1300.1 SPECIFICATIONS

Réponse en fréquence: ± 1dB from 20Hz à 300Hz

Rapport signal/bruit :

90dB

Filtres passifs passe-bas:

18dB par Octave

Filtres passifs subsoniques:

12dB par Octave

Plage du filtre passif passe-bas:

30Hz à 250Hz

Plage du filtre passif subsonique:

10Hz à 55Hz

Amplification des basses à 45 Hz:

0 to +18dB

Gamme d'entrée de niveau faible:

200 millivolts à 8 volts

Charge minimale recommandée:

2 ohms

Efficacité type:

70%

Taux d'amortissement:

Supérieur à 200

Puissance RMS 14.4Vdc ≤ 1% THD

1300×1@1ohm

900 x 1 @ 2 ohms

Puissance Dynamique 14.4Vdc >1% THD

1600 x 1 @ 1 ohm

1200 x 1 @ 2 ohms

Taille de fusible:

120 amp

Taille du fil d'alimentation/de masse:

calibre 4

Dimensions (Comprend les pieds de montage):

Réponse en fréquence: ± 1dB de 20Hz à 20kHz

Rapport signal/bruit: >100dB

Filtres passifs passe-haut 12dB par Octave

Filtres passifs passe-bas: 18dB par Octave

Plage du filtre passif passe-bas:

15Hz à 250Hz

Plage du filtre passif passe-haut:

30Hz à 300Hz

Amplification des basses à 45:

0 à +18dB

Gamme d'entrée de niveau faible:

200 millivolts à 8 volts

Charge minimale recommandée:

2 ohm

Efficacité type:

70%

Taux d'amortissement:

Supérieur à 200

Puissance Dynamique 14.4Vdc >1% THD

Taille du fusible: 100 amp

Taille du fil d'alimentation/de masse:

calibre 4

Dimensions (Comprend les pieds de montage):

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DU FILTRE PASSIF PASSE-BAS

Contrôle le point de filtre passe-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE

Contrôle le point de filtre passe-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrêmement basses.

RMD

Pour Affichage de la tension RDM. Vendu séparément..

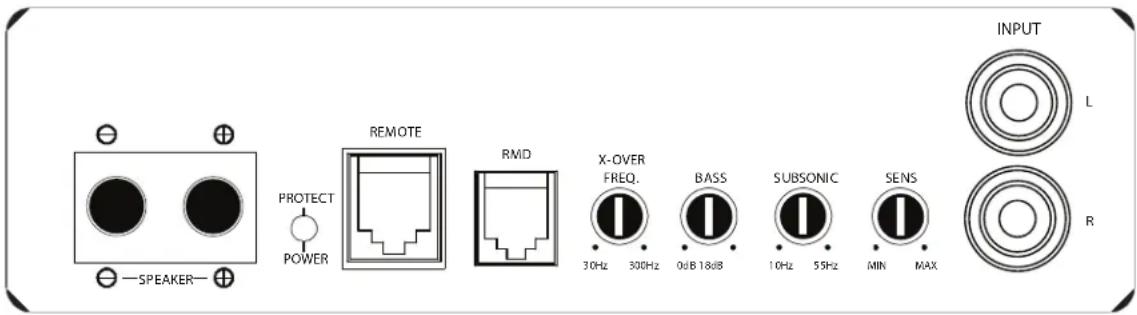

SPEAKER PROTECT POWER REMOTE RMD X-OVER FREQ. 30Hz 300Hz BASS SUBSONIC SENS 10Hz 55Hz MIN MAX INPUT L R

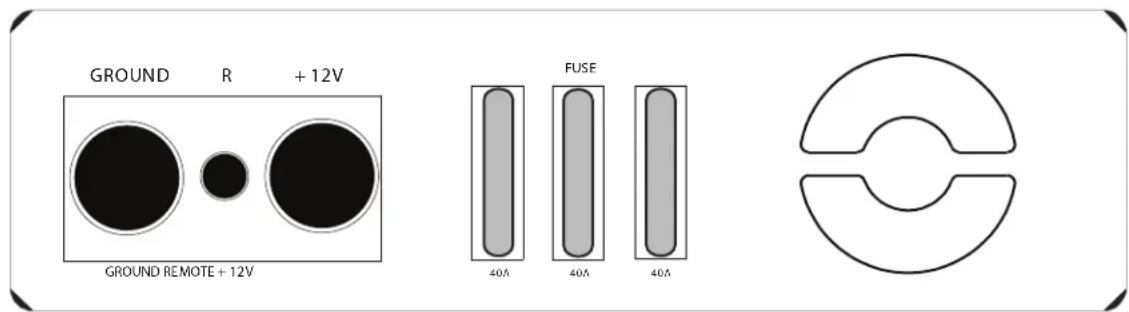

GROUND R +12V GROUND REMOTE + 12V FUSE 40A 40A 40A

12V+

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

Sert à relier l'amplificateur aux haut-parleurs. SD1300.1 l'impédance minimale est de 1 ohm.

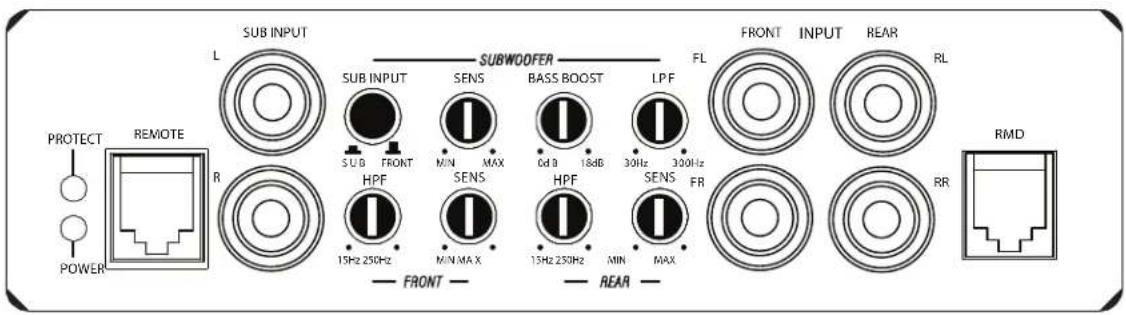

SD1300.5

5 CHANNEL POWER AMPLIFIER

AVANT ET ARRIERE D'ENTREES

Connectez préampli câbles de signal de l'unité centrale à ces entrées. La façade arrière et les intrants doivent être utilisés, si ce n'est que l'entrée avant est utilisé alors les sorties haut-parleur arrière n'aura pas de signal de sortie.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

RMD

Pour Affichage de la tension RDM. Vendu séparément..

PROTECT REMOTE POWER L SUB INPUT SUB INPUT SUBWOOFER FL FRONT INPUT REAR RL RMD L SUB FRONT MIN MAX BASS BOOST LPF 6dB 18dB 30Hz 300Hz HPF 15Hz 250Hz SENS MIN MAX HPF 15Hz 250Hz SENS MIN MAX FR RR

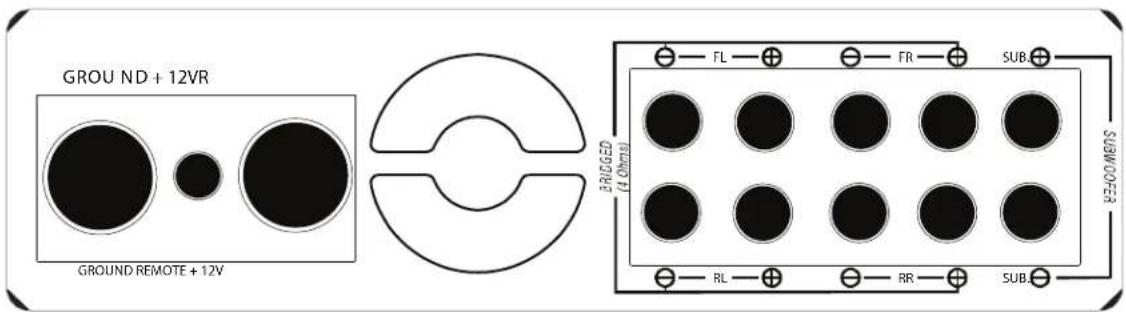

GROUND ND + 12VR GROUND REMOTE + 12V BRIGGED (Ω/Ω)R FL — ⊕ — FR — ⊕ SUB — ⊕ RL — ⊕ — RR — ⊕ SUB—OPEN

12V+

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. SD800.5 impédance minimale est de 2 ohms.

SYSTÈME DE RÉGLAGE

1. Installez tous les fusibles du système.
2. Réglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (entièrement dans le sens inverse des aiguilles d'une montre).
3. Réglez tous les interrupteurs de routage du signal de l'amplificateur en fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du filtre passif, 80 Hz est généralement un bon point de départ pour le passe-haut et le passe-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalement meilleure.
5. Si vous utilisez une télécommande de niveau Remote, réglez-la au maximum (entièrement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume réglé au minimum.
7. Contrôlez visuellement que l'amplificateur s'est mis sous tension en vérifiant que le LED d'alimentation.
8. Vérifiez l'état de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.
10. Réglez la commande du volume de l'unité principale pour obtenir une sortie sans distorsion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.
11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.

12. Répétez les réglages de la niveau pour tous les autres amplificateurs.

13. Réduisez le volume de l'unité principale à un niveau confortable.

14. Écoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est réglé sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaissé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idée de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible.
    Remarque : Pour les caissons d'extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la niveau 11 ou 12. Utilisez la remote pour fondre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.
15. Réglez les fréquences du filtre passif pour atteindre la meilleure adéquation possible pour chaque ensemble de haut-parleurs.
16. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.
    Remarque : Utilisez ces commandes avec modération. Chaque amplification de 3 dB nécessite le double de la puissance à 45 Hz. Si votre système de caisson d'extrêmes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherchez tout signe de haut-parleur de graves déphasé, une fuite au niveau du boîtier du caisson d'extrêmes graves ou une taille de boîtier incorrecte.
17. Une fois tous les niveaux réglés correctement, le système atteindra une sortie globale maximale sans distorsion au volume réglé à l'étape 10.

DÉPANNAGE

SURTENSION ATTENTION - Si la tension est supérieure à 14,4 V à travers le +12 V et la borne de terre cela provoquera l'amplificateur d'aller dans la protection. Le résultat n'est pas sortie audio d'un ou plusieurs canaux. La tension doit entre 11,5 à 14,4 pour l'amplificateur de fonctionner correctement.

Pas de courant: Vérifiez le voltage de l'amplificateur avec un voitmètre, B+ et R (avec l'unité principale en marché) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l'ampli est utilisé. Vérifiez le fusiole de l'ampli et de la pile. Utilisez un mètre pour vérifier la connexion d'un bout du fusible à l'autre, les bris n'étant pas toujours visibles. Si le fusible est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.

Du courant mais pas de son: Allumez l'amplificateur et vérifiez tous les câbles de signaux d'entrée et de sortie et toutes les connexions électriques. Vérifiez les haut-parleurs avec un voltmètre pour un court-circuit ou en les connectant à une autre source audio. Après vous être assuré que tout est correct, allumez de nouveau l'amplificateur.

Puissance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s'allume lorsque l'amplificateur s'arrête pour la protection thermique ou contre les surtensions.

Une haute température de fonctionnement interne de l'amplificateur va déclencher l'arrêt thermique : après un refroidissement d'environ 5°C, l'amplificateur redémarre. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible déclencheront l'arrêt : redémarrer le terminal R de l'amplificateur pour restaurer l'opération. Vérifier les court-circuits ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêts se produisent.

Pas de son d'un côté: Vérifiez le contrôle de balance dans l'unité principale. Vérifiez les connexions du haut-parleur Vérifiez la connexion du signal d'entrée.

Très faible débit: Vérifiez le contrôle du gradateur de l'unité principale ou le niveau de sensibilité d'entrée de l'amplificateur.

Arrêts fréquents de l'amplificateur avec récupération automatique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquée par une insuffisance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résulte également du fonctionnement de l'amplificateur sous une impédance anormalement basse au niveau de la

charge des haut-parleurs: Phoenix Gold recommande des impédances de charge minimale de 2 ohms stéréo ou 4 ohms pont. Vérifiez aussi les haut-parleurs qui peuvent être endommagés ou les systèmes passifs de répartiteurs. Enfin, l'arrêt thermique chronique peut résulter aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" – l'indicateur de courant s'éteint de façon répétée lorsque le système audio est allumé: Vérifiez la connexion de l'ampli à la pile. Vérifiez le voltage de la pile. Si le voltage est bas, rechargez la pile ou remplacez-la. Vérifiez toutes les connexions de masse.
