Buggy one16 B - Jouet radiocommandé XciteRC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jouet radiocommandé, véhicule Offroad tout-terrain
Marque	XciteRC
Modèle	Buggy one16 B
Dimensions (L x l x H)	255-265 x 175-215 x 105-135 mm
Empattement	175 mm
Poids	Environ 620 g
Moteur	Brushed RC380 (25 000 tr/min)
Variateur	3-en-1 (récepteur, variateur, servo) 7.4 V / 25 A
Alimentation véhicule	Accumulateur LiPo/LiIo 2S 7.4 V (inclus)
Alimentation émetteur	3 piles ou accumulateurs AA (non inclus)
Émetteur	XRC 2i 2.4 GHz, 2 voies
Portée	Environ 50 m
Fonctions principales	Direction (volant), accélération/freinage (levier de gaz)
Contenu de la livraison	Véhicule RTR pré-assemblé, émetteur, accumulateur LiPo, chargeur, mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon doux ou une brosse ; ne pas utiliser de produits chimiques ; vérifier vis et câbles
Sécurité	À partir de 14 ans ; ne pas utiliser dans l'eau ou sous la pluie ; retirer les accus après usage ; ne pas laisser sans surveillance
Pièces détachées	Disponibles sous référence (liste dans la notice) ; réparations possibles avec pièces d'origine
Âge recommandé	14 ans et plus
Garantie	Garantie constructeur, ne couvre pas l'usure normale ni les accidents

FOIRE AUX QUESTIONS - Buggy one16 B XciteRC

Comment effectuer la procédure de binding entre l'émetteur et le récepteur ?

Allumez la voiture, la LED rouge du récepteur clignote. Dans les 5 secondes, appuyez sur le bouton Bind de l'émetteur tout en l'allumant. Relâchez le bouton, la LED verte clignote. Après environ 5 secondes, les deux LED restent allumées indiquant que le binding est réussi.

Comment charger l'accumulateur de propulsion ?

Utilisez uniquement le chargeur fourni. Branchez l'adaptateur secteur sur le chargeur, puis connectez le câble d'équilibrage blanc de l'accu à la prise du chargeur. Le temps de charge est d'environ 2.5 heures. La LED rouge indique la charge, la LED verte signale que l'accu est complètement chargé.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord que le câble moteur n'est pas débranché et que l'accu de propulsion est chargé. Assurez-vous que le trim des gaz (TH.TRIM) de l'émetteur est en position neutre. Si le problème persiste, le moteur peut être défectueux et doit être remplacé.

Comment régler le trim de direction pour que le véhicule aille tout droit ?

Conduisez lentement en ligne droite sur le sol. Utilisez le bouton ST.TRIM sur l'émetteur pour corriger la direction. Si le véhicule dévie à gauche, tournez le trim vers la droite jusqu'à ce qu'il avance droit.

Quelles sont les consignes de sécurité importantes pour l'utilisation ?

Ne faites pas conduire le véhicule si vous êtes fatigué ou sous l'influence de l'alcool. Utilisez-le uniquement dans des espaces dégagés, loin du trafic et des personnes. Ne l'utilisez pas sous la pluie ou dans des flaques. Retirez toujours les accus après utilisation pour éviter tout risque d'incendie.

Que faire si la LED de l'émetteur clignote ?

Le clignotement de la LED indique que les piles ou accumulateurs de l'émetteur sont faibles. Remplacez les piles par des neuves ou rechargez les accus immédiatement pour éviter une perte de contrôle.

Comment entretenir le buggy après une utilisation ?

Après chaque sortie, nettoyez le véhicule avec un chiffon doux ou une brosse pour enlever la poussière et la saleté. N'utilisez pas de produits chimiques agressifs. Vérifiez toutes les vis, câbles et pièces pour détecter d'éventuels dommages.

Le véhicule est-il étanche ?

Le buggy n'est pas étanche. Les composants électroniques (récepteur, variateur, servo) et les accumulateurs LiPo ne sont pas protégés contre l'humidité. Ne l'utilisez pas sous la pluie, dans l'herbe humide ou dans des flaques d'eau.

Où trouver les pièces détachées ?

Les pièces détachées sont disponibles chez votre revendeur ou en ligne sur le site www.XciteRC.de. Une liste des pièces avec références est fournie dans la notice d'utilisation pour vous aider à identifier la pièce nécessaire.

Quelle est la durée de charge de l'accumulateur ?

Le temps de charge avec le chargeur fourni est d'environ 2.5 heures. La charge doit être effectuée sur une surface non inflammable et sous la surveillance d'un adulte. Ne laissez jamais l'accu en charge sans surveillance.

MODE D'EMPLOI Buggy one16 B XciteRC

Utilisation destinée 25
Contenu de la livraison 25
Accessoires indispensablees 25
Légende des symboles de danger 25
Consignes de sécurité 25
Consignes de sécurité pour l'utilisation des piles ou accumulateurs 27
La télécommande 28
Télécommande (emetteur) 28
BINDING 29
Chargez I'accu 29
Mise en service 29
Apres l'utilisation 31
Entretien 32
Problèmes pouvant survenir 32

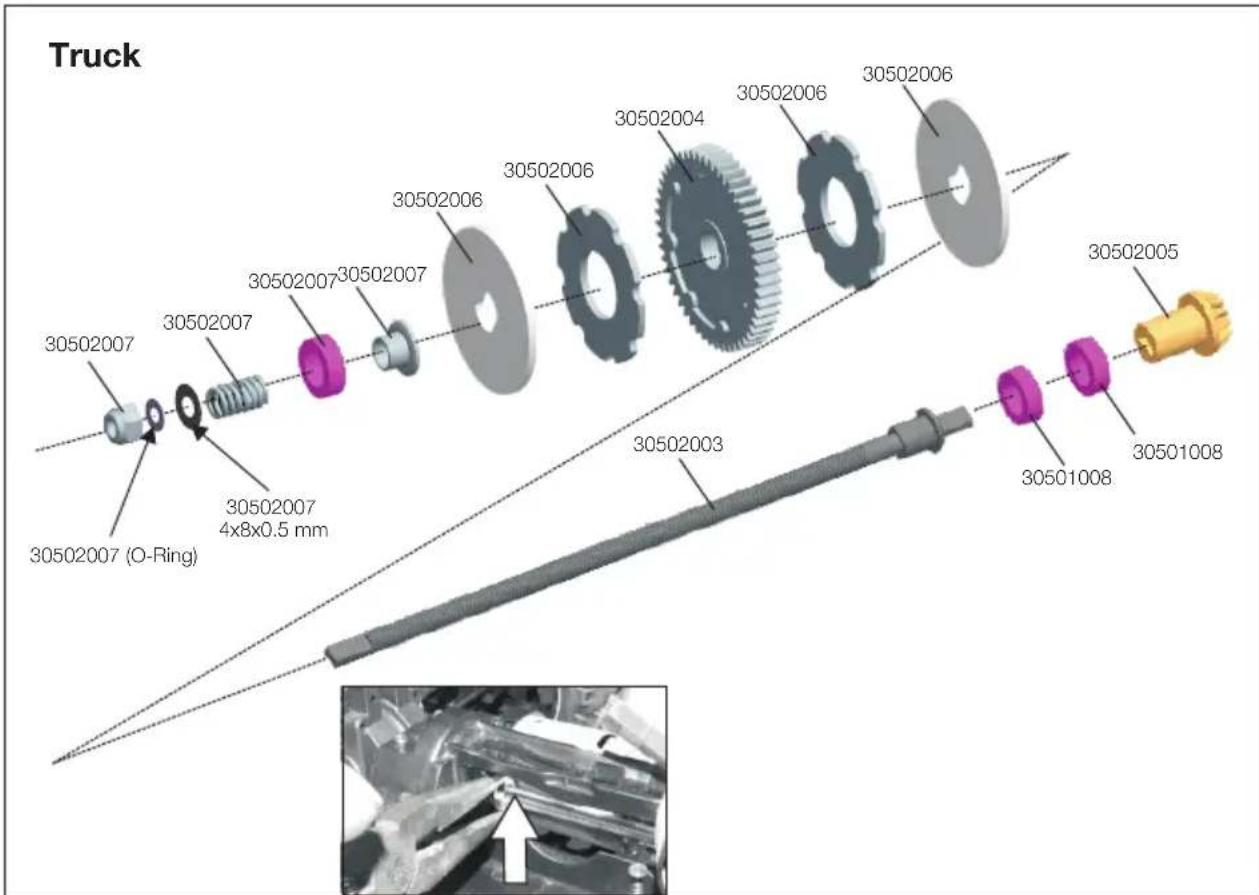

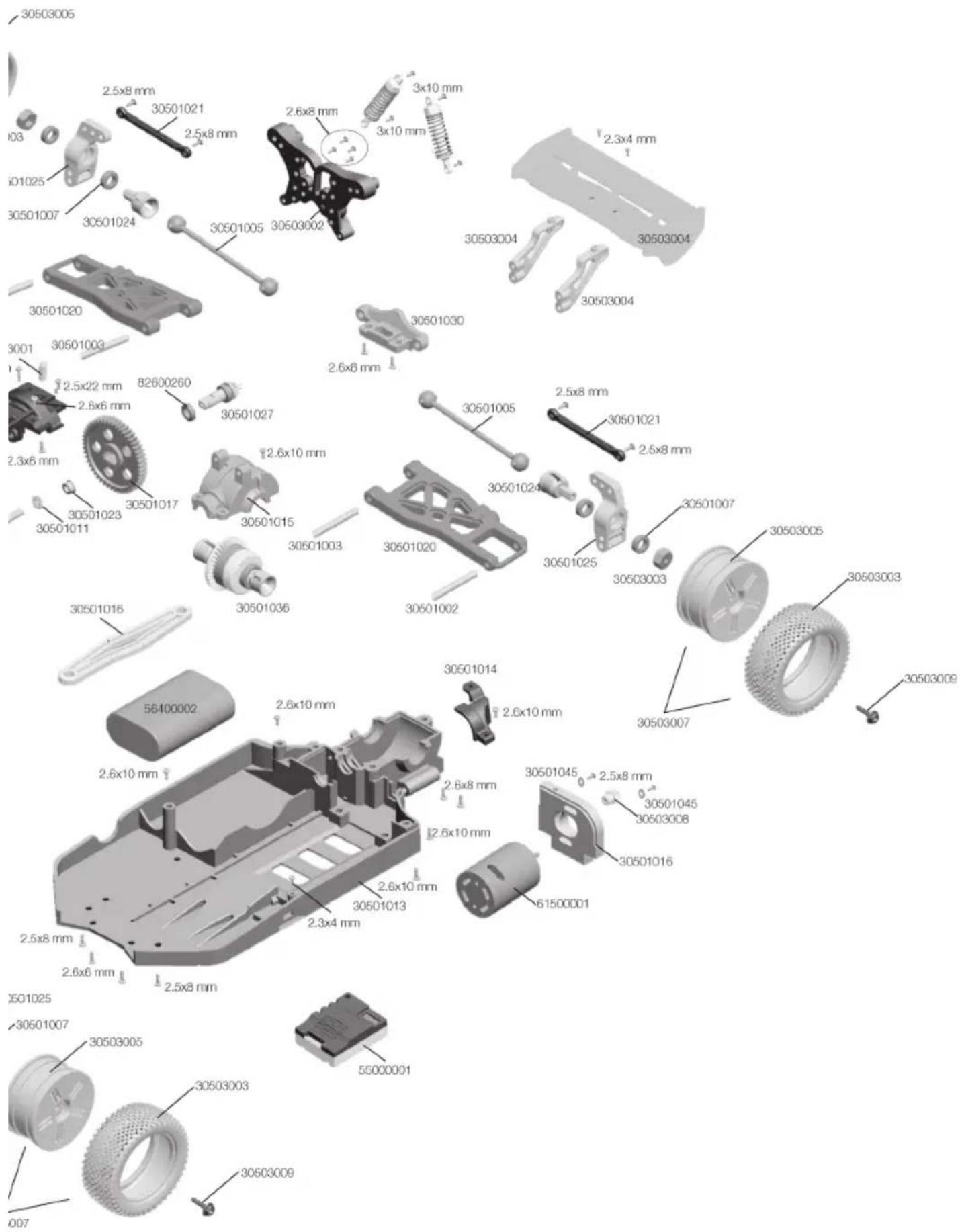

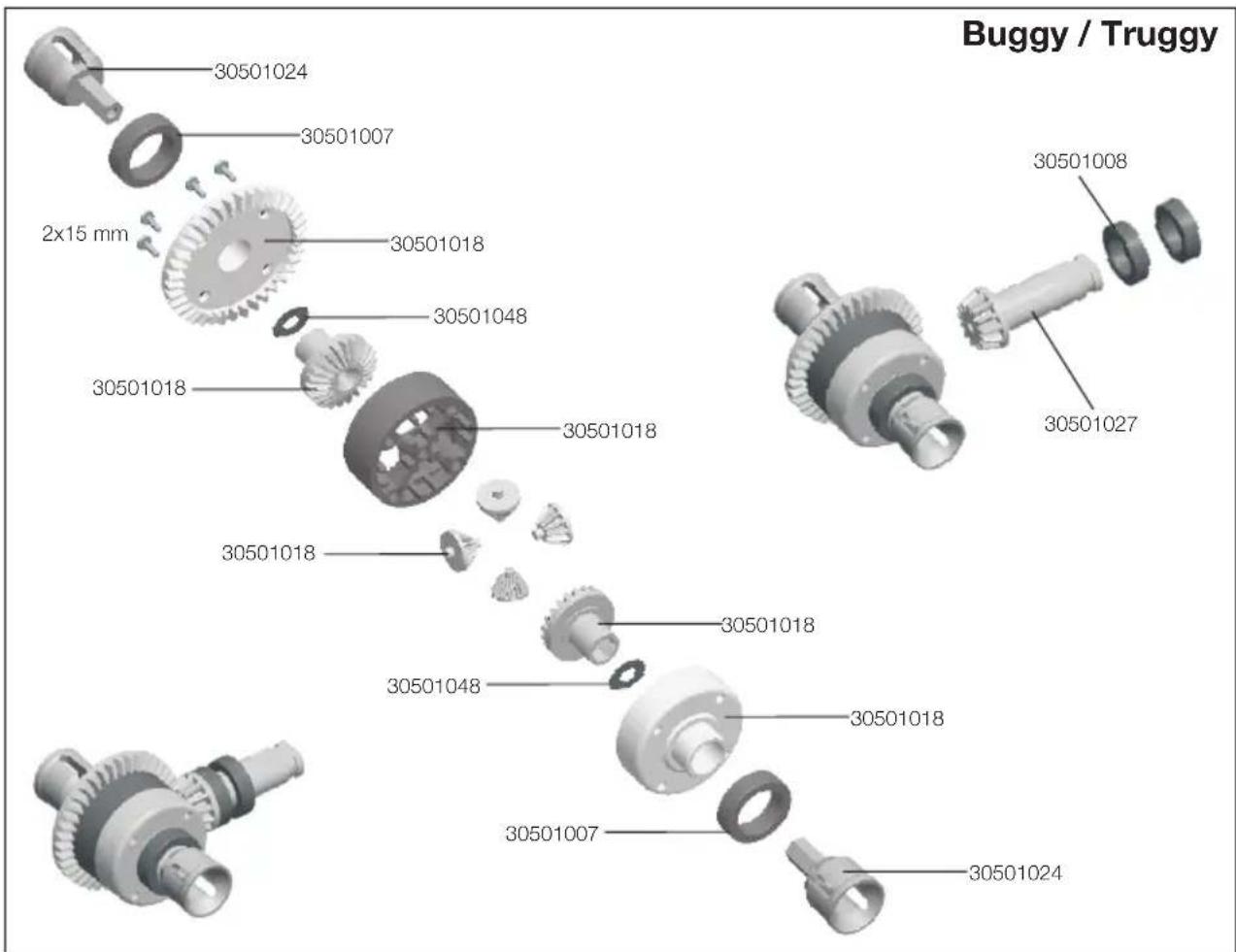

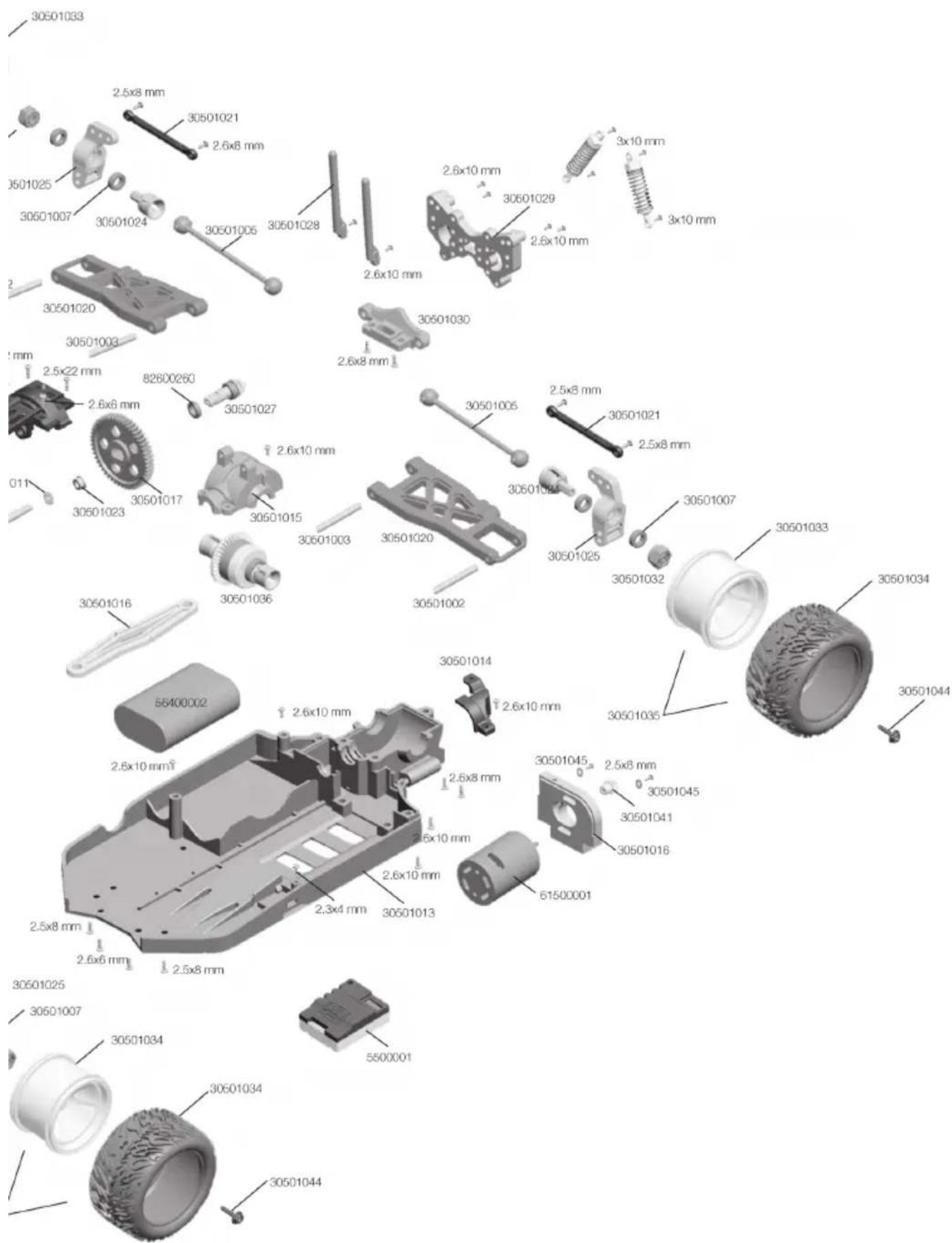

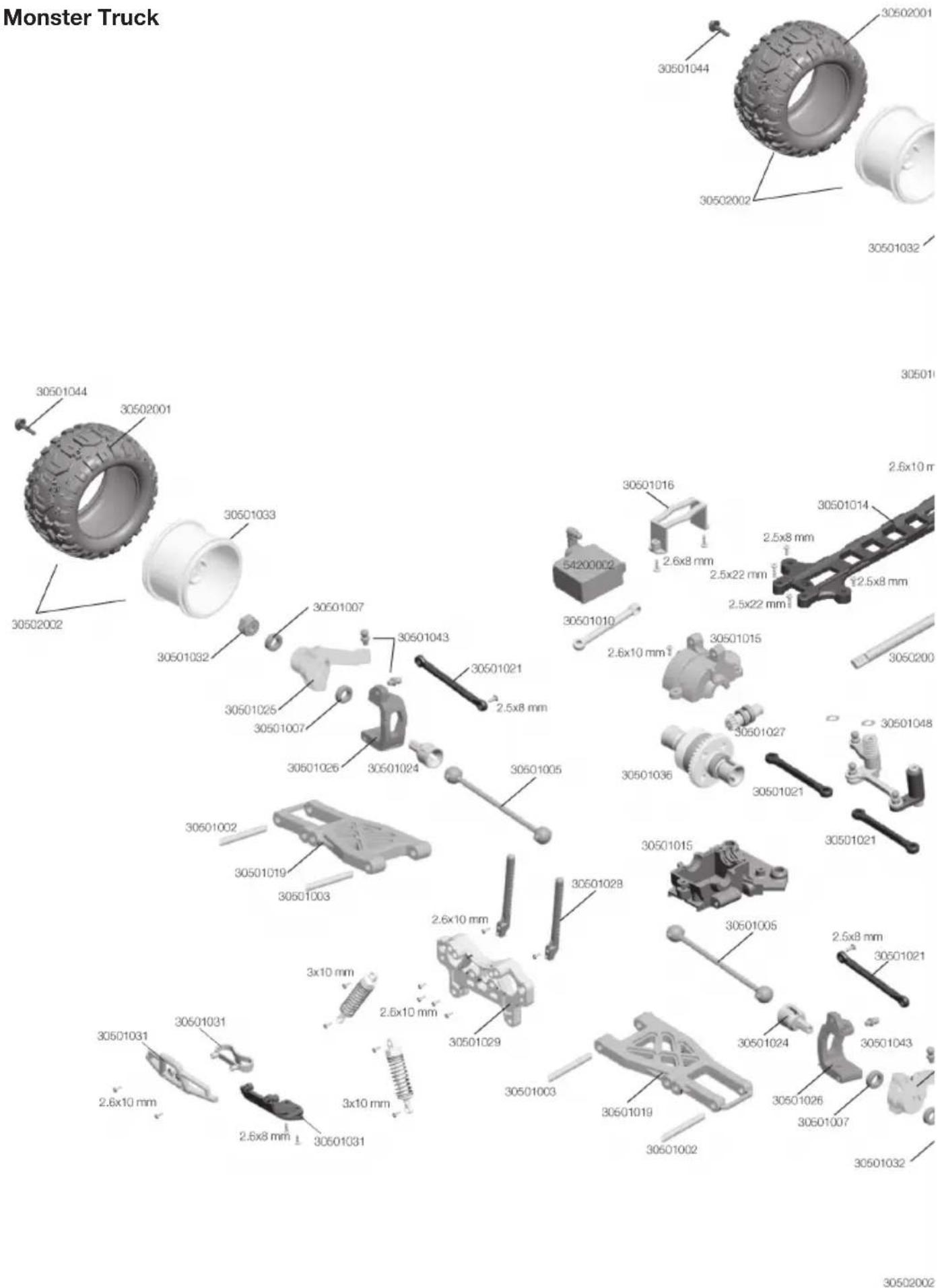

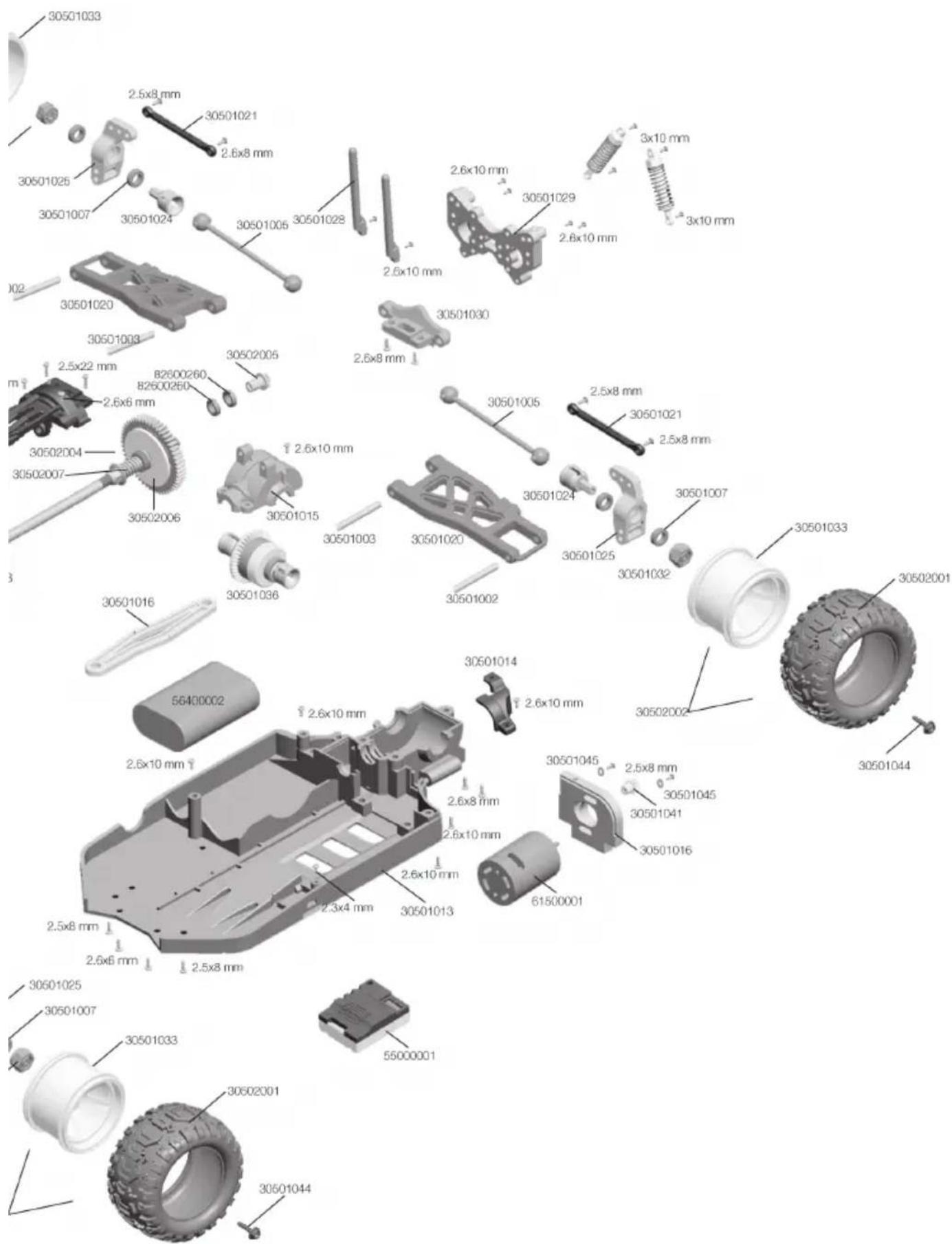

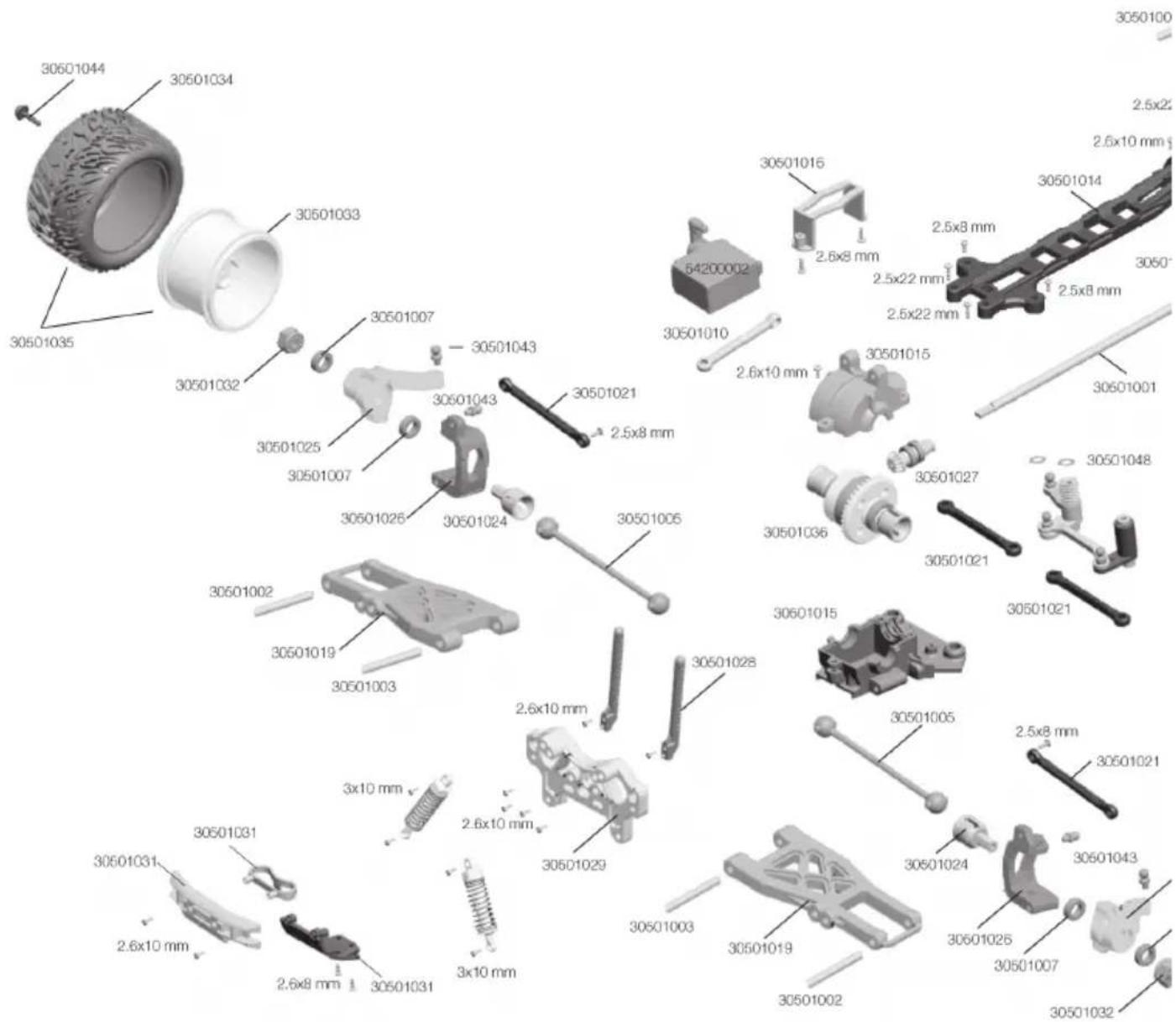

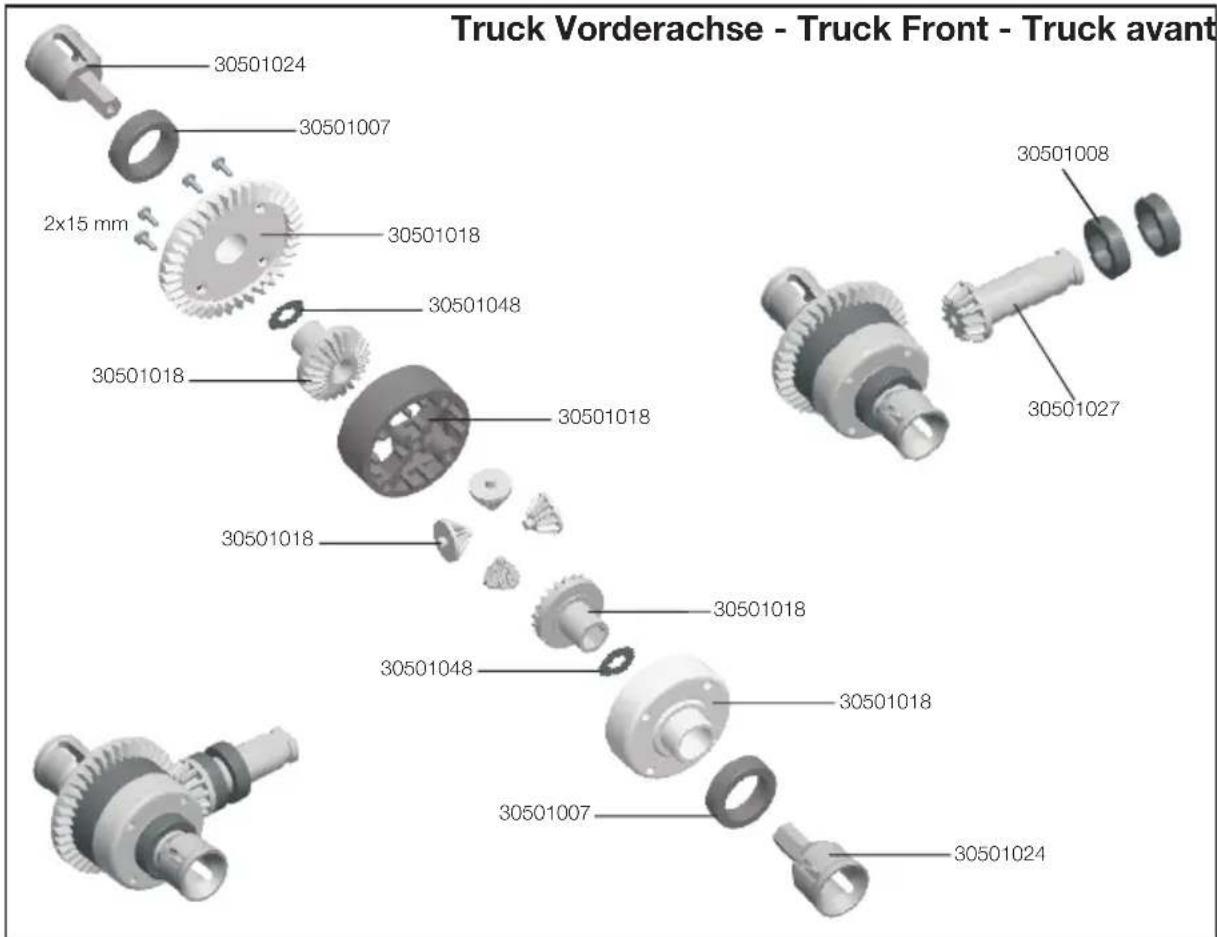

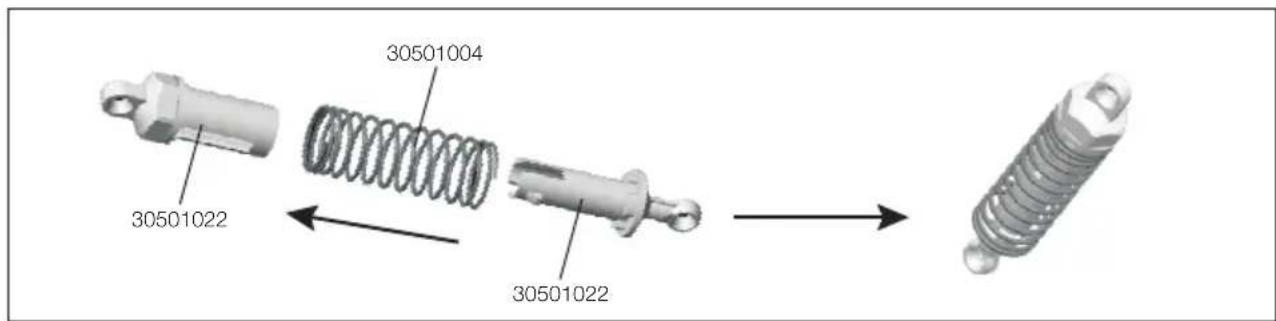

Réparations, pieces détaches 33
1. Charactéristiques techniques 34
Consignes pour la protection de I'environnement. 34
Informations relatives à la loi de recyclage des piles 34
Declaration de conformité 52

Mentions legales

Cette notice d'emploi est une publication de la

Tous droits reserves, traduction incluse. Toute reproduction p.ex. photocopie, microfiche ou enregistrement informatique doivent etre autorises par ecrit par I'edteur. La reimpression, au si par extraits est interdite.

Cette notice d'emploi repond au stand technique du produit au moment de la mise a l'impression. Toute modification de la technique et de I'équipment est réservée. Aucun droit ne peut etre réclamé des données et figures de cette notice d'emploi.

NOUS DECLINONS Toute RESPONSABILITE EN CAS D ERREUR D'IMPRESSION! NOUS NOUS RESERVONS LE DROIT DE MODIFICATION!

Veuillez trouver la derniere version de cette notice d'emploi dans l'internet sous www.XciteRCc.de

© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG

Nous you remercions pour voite vaue rove vehicule de one16 serie de XciteRC. La notice d'emploi livree contient des consignes importantes pour l'utilisation de vrie nouveau modèle.

Pour une utilisation sans danger lisez toutes les consignes de cette notice avant demettre votre modele en marche.

Tous noms de societe et designations de produits sont marques des porteurs respectifs. Tous droits réservés.

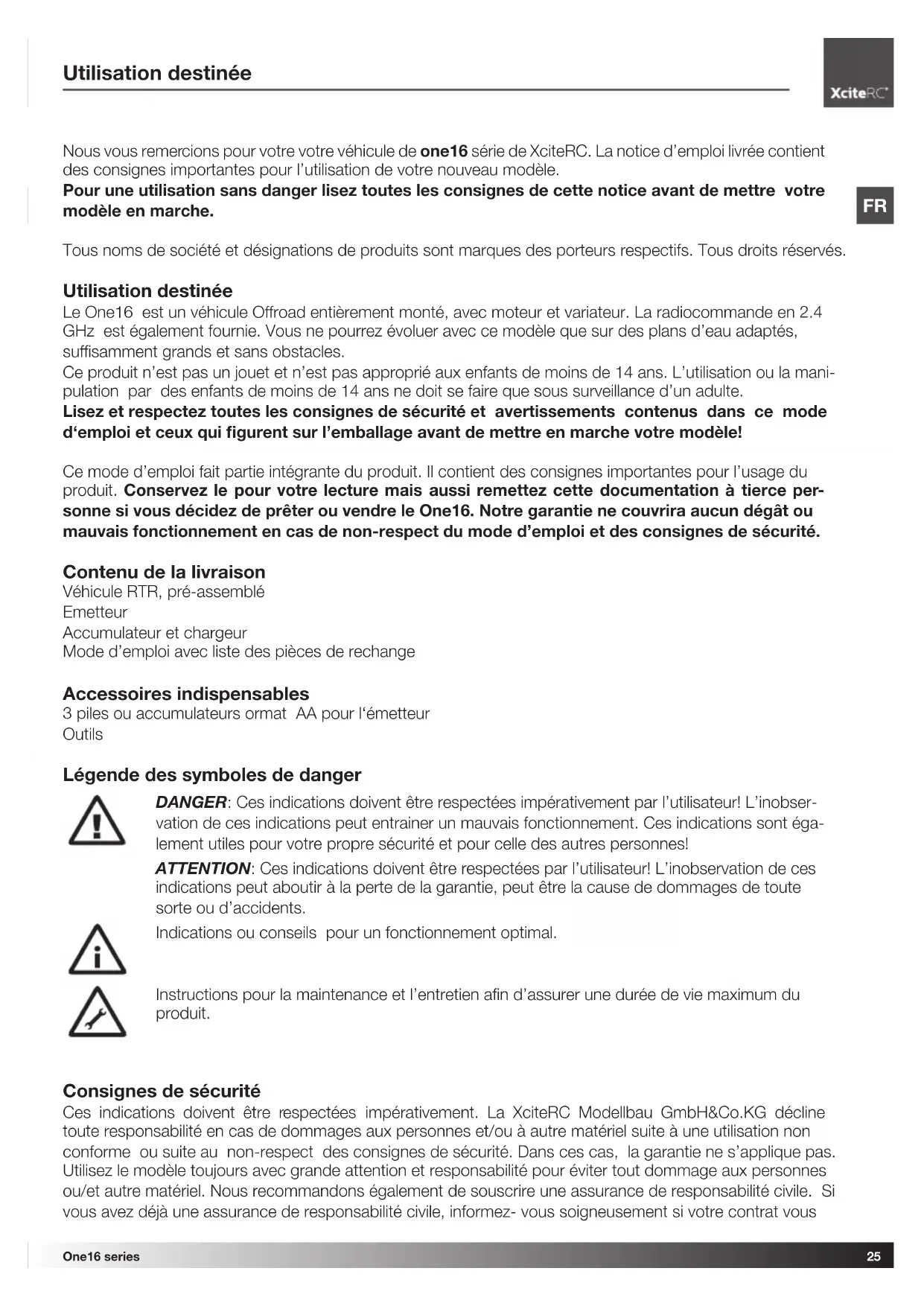

Utilisation destinée

Le One16 est un vehicule Offroad entierement monté, avec moteur et variateur. La radiocommande en 2.4 GHz est également fournie. Vous ne pourrez évoluer avec ce modele que sur des plans d'eau adaptations, suffisamment grands et sans obstacles.

Ce produit n'est pas un jouet et n'est pas approprié aux enfants de moins de 14 ans. L'utilisation ou la manipulation par des enfants de moins de 14 ans ne doit se faire que sous surveillance d'un adulte.

Lisez et respectez toutes les consignes de sécurité et averissements contenus dans ce mode d'emploi et ceux qui figurent sur l'emballage avant demettre en marche votre modèle!

Ce mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour l'usage du produit. Conservez le pour votre lecture mais aussi remettez cette documentation à fierce personne si vous decide de préter ou vendre le One16. Notre garantie ne couvrira aucun dégât ou mauvais fonctionnement en cas de non-respect du mode d'emploi et des consignes de sécurité.

Contenu de la livraison

Véhicule RTR, pré-assemblé

Emetteur

Accumulateur et chargeur

Mode d'emploi avec liste des pieces de rechange

Accessoires indispensablees

3 piles ou accumulateurs ormat AA pour I'émetteur

Outils

Legende des symboles de danger

DANGER: Ces indications doivent être respectées impératifement par l'utilisateur! L'inobservation de ces indications peut entrainer un mauvais fonctionnement. Ces indications sont également utiles pour votre propre sécurité et pour celle des autres personnes!

ATTENTION: Ces indications doivent être respectées par l'utilisateur! L'inobservation de ces indications peut aboutir à la perte de la garantie, peut être la cause de dommages de toutecke ou d'accidents.

Indications ou conseils pour un fonctionnement optimal.

Instructions pour la maintenance et l'entretien afin d'assurer une durée de vie maximum du produit.

Consignes de sécurité

Ces indications doivent être respectées impérativement. La XciteRC Modellbau GmbH&Co.KG décline toute responsabilité en cas de dommages aux personnes et/ou à autre matériel suite à une utilisation non conforme ou suite au non-respect des consignes de sécurité. Dans ces cas, la garantie ne s'applique pas. Utilisez le modele toujours avec grande attention et responsabilité pour éviter tout dommage aux personnes ou/et autre matériel. Nous recommendons également de souscrire une assurance de responsabilité civile. Si vous avez déjà une assurance de responsabilité civile, informez- vous soigneusement si vous contrat vous

couver pour l'utilisation de cet apparéil.

FR

• Attention, ce produit contient des petites pieces mobiles qui peuvent etre avalees et qui sont dono dangereuses pour la sante. Ne jamais laisser l'appareil a la portee des enfants de moins de 3 ans.
• Ce produit n'est pas un jouet et n'est pas approprié aux enfants de moins de 14 ans
• La manipulation d'un modele radiocommandé demande de la praticte et de l'expérience. Au début, faites voler votre nouveau modele avec beaucoup de prudence et familiarisez- vous d'abord avec les réactions de la boite de commande.
  DANGER: une manipulation controlee et securise exige concentration et reactivite. Ne faites pas conduire le modele si vous etes fatigued ou si vous etes sous l'influence de I'alcool ou de medicaments. - Danger d'accident et de blessure!
  DANGER: la commande de ce modele s'effectue par signaux radioelectriques qui peuvent etre influencés par l'environnement. Eventuelflement, vous pourriez perdre le contrôle de votre modele. Ne faites conduire toute麽le que si vous avez une visibilité suffisante permettant un contact visuel direct et en espace libre, à l'ecart des voitures, traffic et personnes- Danger d'accident et de blessure!
• Ne faites pas conduire votre modelependant un orage ou a proximite de mats d'émission ou de lignes haute tension.
• L'utilisation d'appareils radiocommandés n'est pas permise dans tous les lieux publics (rues, chemins, places ou lacs). Renseignez-vous préalablement si leur usage est permitted. Ceci est également valable pour les lieux privés, l'autorisation du contrôle du lieu est indispensable.
  DANGER: ne naviguez que sur des plans d'eau dans lesquels il n'y a pas de baigneurs, ni d'anni-maux - Risque de blessures!
  DANGER: Faites attention que vos doigs, vos cheveux et vos vêtements ne rentrent pas dans le champ des parties rotatives et des roues. - Danger de blessure!
  Pour la mise en marche, actionnez toujours d'abord l'émetteur puis dans un deuxième temps l'appareil.
  A NOTER: L'émetteur doit toujours rester allumé pendant l'utilisation!
• Ne faites jamais conduire votre modèle avec des accumulateurs faibles car la portée sera extrémement diminuée.
• Quand l'accumulateur faiblit, alors le modele ralentit dans un premier temps, ensuite les manettes de contrôle ne reagissant plus correctement. Il est impératif de stopper l'utilisation pour recharger les accumulatorurs.
• Respectez soigneusement les consignes et les avertissements contenus dans ce mode d'emploi du One16, ainsi que ceux de tous les accessoires que vous utiliserez en accompagnement de celui-ci (chargeurs, accumulateurs rechargeables etc.).
  DANGER: Tenez à l'écart des enfants toutes les parties d'emballages, toutes les petites pièces, les matériaux chimiques et électriques - Danger d'accident et de blessure!
  ATTENTION: Evitez tous les obstacles que l'appareil ne pourrait pas franchir et continuez à donner plein gaz. Une collision peut provoquer la destruction du moteur, du variateur et du boitier de vitesse!
  Le mode et l'émetteur ne doit être ni mouillés ni tenus dans un endroit humide car les pieces électroniques (récepteur, variateur et servo) et les accumulateurs Lithium ne sont pas étanches. Ne faites jamais conduire le mode par temps de pluie ou de brouillard dense, ne le faites pas rouler sur l'herbe humide et ne le faites pas traverser les flaques ou la neige.
  DANGER: Danger d'incendie et d'explosion par intrusion d'humidité dans les accumulateurs LiPo!
• Les parties en matière plastique (par exemple les suspensions et les pieces de carrosserie) perdent de la flexibilité à basses températures (moins de 10^ ) et peuvent se rompre plus facilement.
  Aucune modifiction ni aucune readaptation du mode ne sont permises par motif de segurite et d'agre

ment CE. Ceci est valable, en particulier, pour I'emetteur, le recepteur et le variateur, a exception des travaux d'entretien ou de réparation avec des pieces détaches d'origine.

• Les roues dentées dans les servos sont usinées avec grande précision et sont très petites. La marge de tolération est minime. Ne tournez jamais les servos avec la main - ils pourraient être sérieusement détruits.
• Àpres l'usage, éteindrez en premier le modele, puis l'émetteur.

DANGER: Enlevez les accus du modele et de I'emetre. Ne stockez jamais le modele sans avoir retiré les accumulateurs. Danger d'incendie!

Stockez les accumulateurs à part et sur un support incombustible.
- Les composants de propulsion (moteur et variateur) et l'accumulateur peuvent s'échauffer pendant l'utilisation.

DANGER: Danger de brûlure! Laissez refroidir complètement ces composants après l'usage et aussi avant chaque changement de l'accumulateur.

La mise en route et l'utilisation du modele se font sous I'entiere et totale responsabilité de I'utilisateur. Seule une utilisation responsable et prudente vous protégera d'eventuelles blessures et dégats matériels.

Consignes de sécurité pour l'utilisation des piles ou accumulateurs

• Les piles et accumulateurs doivent être tenus à l'écart des enfants! Ne laisseriez jamais les piles et les accumulateurs à portée sans surveillance, ils pourraient être avalés par des enfants ou des animaux domestiques!
• N'utilisez que des piles/accumulateurs homologues pour ce modele ou des piles/accumulateurs étant de qualite similaire.

DANGER: n'exposez pas les piles/accumulateurs à une source de chaleur. Ne les jetez jamais au feu. Danger de brûlure et d'explosion!
DANGER: respectez la polarité des différents éléments en les montant dans l'appareil, ne court-circuitez pas les branchements. Danger de brûlure et d'explosion!
- Si possible échanger toutes les piles en même temps. Ne jamais mélanger des piles neuves avec de piles déjà usées et ne pas utiliser en même temps des accumulateurs ayant des charges différentes.
DANGER: N'utilisez pas de piles ou accus defectueux. - Danger de brûlure! Danger d'irritation au contact avec la peau, protégez votre peu avec des gants!
DANGER: n'essayez jamais de recharger des piles non rechargeables. - Danger de brûture ou d'explosion!
Pour recharger les accumulateurs, otez-les au préalable du modele.
- Pour recharger les accumulateurs, seule l'utilisation d'un chargeur homologué est autorisée. Le processus de rechargement ne doit se faire que sur une surface non inflammable et sous la surveillance permanente d'unadulte.-Danger de brûlure!
- Ne laissez jamais des piles usées dans le cadre. Retirez les piles usées immédiatement.
PRECAUTION: les accumulateurs NiMH doivent etre vérifiés au plus tard tous les trois mois. Les accumulateurs ont la particularite de se décharger automatiquement pendant leur repos. Donc, pour eviter leur déchargement complet qui entrainerait leur destruction, il faut les recharger regulierement si nécessaire. Utilisez de préfrence des accus RTU. Ceux-ci retiennent moins leur charge.
- PRECAUTION: Vérifiez la capacité de stockage de vos accumulateurs en Lithium. En règle générale, un accumulator, stocké trop longtemps avec une charge trop forte ou avec une charge trop BASSE, sera endommagé.

La société XciteRC Modelbau GmbH & Co.KG ne peut pas contrôler la manipulation des accus faite par l'utilisateur et de ce fait, ne peut pas être tenue responsable d'une mauvaise opération de chargement ou déchargement.

FR

La télécommande

Ci-dessous, you trouvez une vue d'ensemble des fonctions et des réglages de la télécommande. You'vedez absolutément dire attentivement ces instructions avant d'effectuer le premier course.

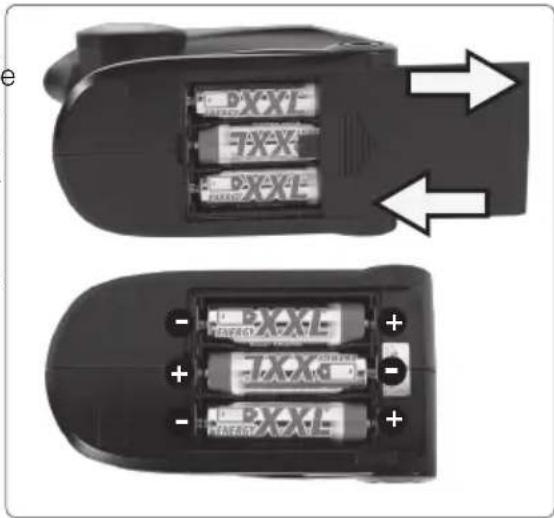

Assurez-vous que I'émetteur est bien étéint. L'interrupteur ON-OFF doit être sur la position O.
- Ensuite ouvre le cache des accus situé sur l'arrière de l'émetteur et introduisez les piles ou les accus dans l'emplacement réservé. Assurez-vous de ne pas inverser la polarité!
- Fermez le cache des accumulateur et allumez l'émetteur. - Basculer l'interrupteur ON/OFF en position I.
- Les deux tímoins sont allumés ATTENTION: si le témoin verte clignotes, il ne faut pas démarrer le modele. - Danger d'écrasement! Il faut immédiatement changer les piles de l'émetteur ou charger les accumulateurs.
- Faites toujours attention au témoin rouge et au signal d'alarme durant chaque utilisation. S'lls se déclenchent, il faut immédiatement faire atterrer l'avion et changer les piles ou recharger les accumulateurs.

Télécommande (emetteur)

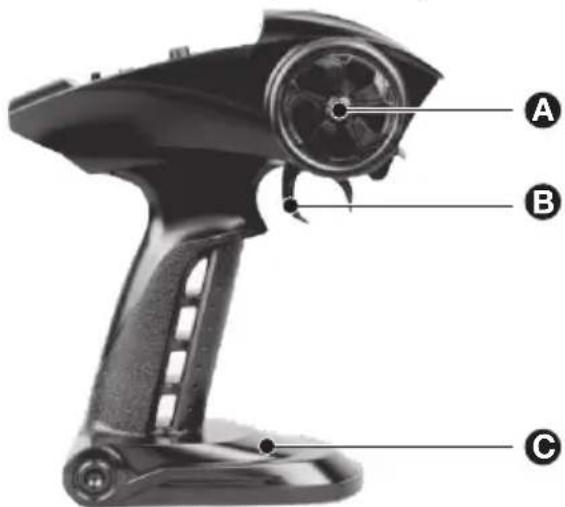

A. Volant pour la direction à droite ou gauge
B. Levier de gaz: Contrôle la vitesse et la direction du cours
C. Logement accus

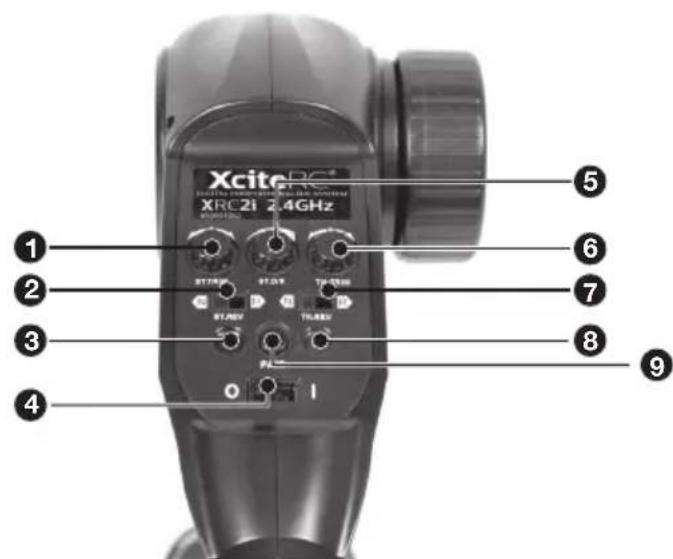

1. Trim de direction : ajusté le déplacement en ligne droite
2. Commutateur Servoreverse pour direction
3. POWER-LED montre la tension de la pile
4. L'interrupteur On/Off ouvre et ferme le circuit électrique de l'émetteur
5. Réglage de la course de direction
6. Trim de gaz (ne peuvent pas etre ajusté)
7. Commutateur Servoreverse pour le gaz
8. Témion LED « BIND »
9. Interrupteur « BIND » (Pair)

i NOTE: le réglage du trim TH.TRIM et les commutateurs servo reverse pour la direction ST.REV et gaz TH.REV ne doit pas être obstrué. Vérifier la position correcte avant chaque sortie: le trim de gaz à la position centrale (marque montre vers le haut), Servo reverse pour direction: interrupteur en position N, servo reverse gaz: aussi en position N.

BINDING

Le récepteur 2.4 GHz du One16 doit être initiaisé et connecté une première fois avec l'émetteur, cette procédure est appelée le „binding". Cette mesure vous assure que votre récepteur ne recoit de connection qu'avocé votre émetteur et que le modèle n'aura pas d'interférences avec d'autres appareils. Cette procédure peut être renouvelée plusieurs fois.

L'émetteur et le récepteur du One16 sont alors connectés entre eux et vous pouvez faire décoller le modele. Si une nouvelle procedure de „Binding“ doit être refaite, par exemple en cas d'échange d'émetteur, veuillez alors suivre les instructions suivantes:

Assurez-vous qu'aucun autre reseau 2.4 GHz (par exemple, WLAN ou autre émetteur) ne se trouve dans votre entourage.
La distance entre votre émetteur et le One16 ne doit pas excéder 1métre.
- Allumez la voiture, la témion rouge de l'ensemble de réception clignote durant 5 secondes. Durant ces 5 secondes: Appuyer sur la touche Bind de l'émetteur, la maintainir enfonnée en allumant l'émetteur. Relâcher la touche Bind de l'émetteur, la témion LED verte se met à clignoter.
Au bout de 5 secondes environ, toutes les témions LED (de l'émetteur et de la réception) restent allumées,ainaient l'émetteur est assigné à la voiture.
Si le témoin LED clignote de nouveau en vert, il faut alors refaire la procédure.

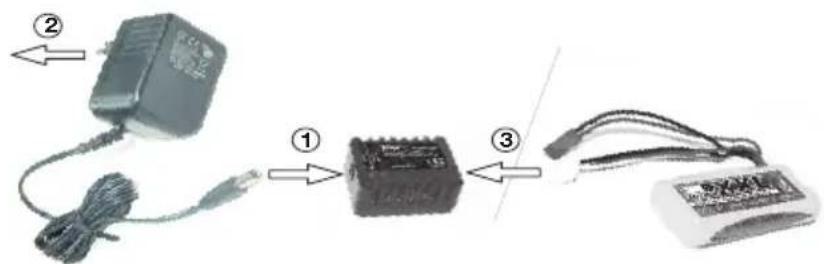

Chargez l'accu :

Avont de manipuler les accus rechargeables, lisez attentivement les consignes de prudence et de sécurité.

DANGER: La charge ne peut se faire qu'avac le chargeur fourni avec le modele, sur une surface non inflammable et sous la surveillance permanente d'une personne adulte - Risques d'incendie et d'explosion!

• Insérez la prise de l'adaptateur secteur dans la prise de la Micro-chargeur, puis branchez l'alimentation 230 V/50 Hz dans la prise appropriée - les deux témions LED (rouge et vert) sont allumées. Maintenant, connecter d'équilibrage blanche de la batterie d'entrainment à la prise sur le côte droit de la Micro-chargeur.
  DANGER: La fiche est polarisée, notez les élevations sur la fiche. La fiche doit s'engager avec une pression légère, vous ne forcez pas!

• Aussitot que l'accu est connectee avec le Micro-chargeur, l'accu est chargée et le témion LED rouge s'allumé. Le temps de charge est d'environ 2.5 heures.
  Lorsque le témion LED vert est allumé, la batterie est complètement chargée et peut être jalonné. Debranchez l'adaptateur secteur.
  Si vous ne vous servez plus du chargeur, débranchez-le de la prise secteur.

Mise en service

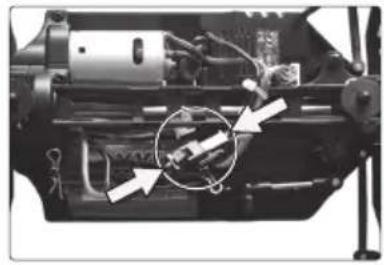

Insérez l'accu dans le vehicule et brancher le connecteur au variateur. Avant de commencer, vérifie toutes les fonctions de la télécommande. Suit le modele exactement et directement vos commandes? Ou il réagit retard ou saccadée? Si c'est le cas, recommencez en tout cas, de toute façon, mais vérifier les piles de l'émetteur et la batterie d'entrainment et de recharger ou replacer si nécessaire.

FR

Le temps de parcours de vos One16 est fortement dépendante du substrat. En terrain mamelonné ou les hauteures herbes, le temps de parcours est beaucoup plus faible, voici aussi moteur, variateur et l'accu plus chaud. Si la batterie est faible, le vehicule est le premier jamais plus lent jusqu'à ce qu'il s'arrête enfin complètement. Pour augmenter la durée de vie de la batterie d'entrainment, vous devriez cesser l'exploitation lorsque le vehicule commence à ralentir.

1. Allumez I'émetteur. - L'interrupteur ON/OFF en position I.

1. Allumez le vehicule. i Note: Ne mise le levier de gaz pas directement après l'allumentation! Attendez environ 5 secondes pour que le recepteur a connecter correctement I'emetreur.

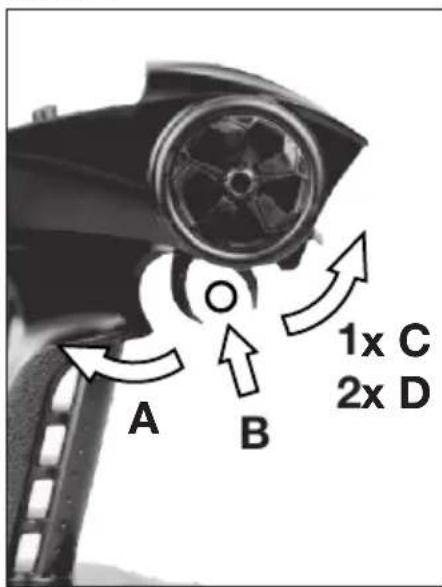

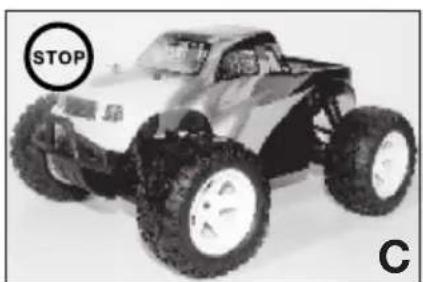

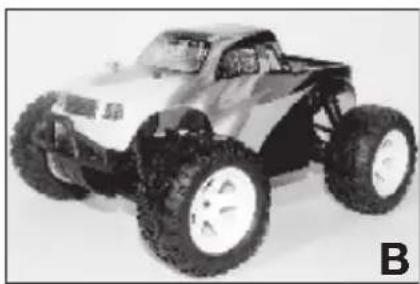

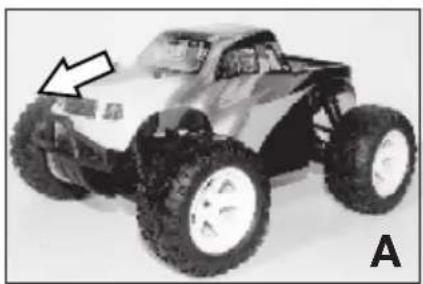

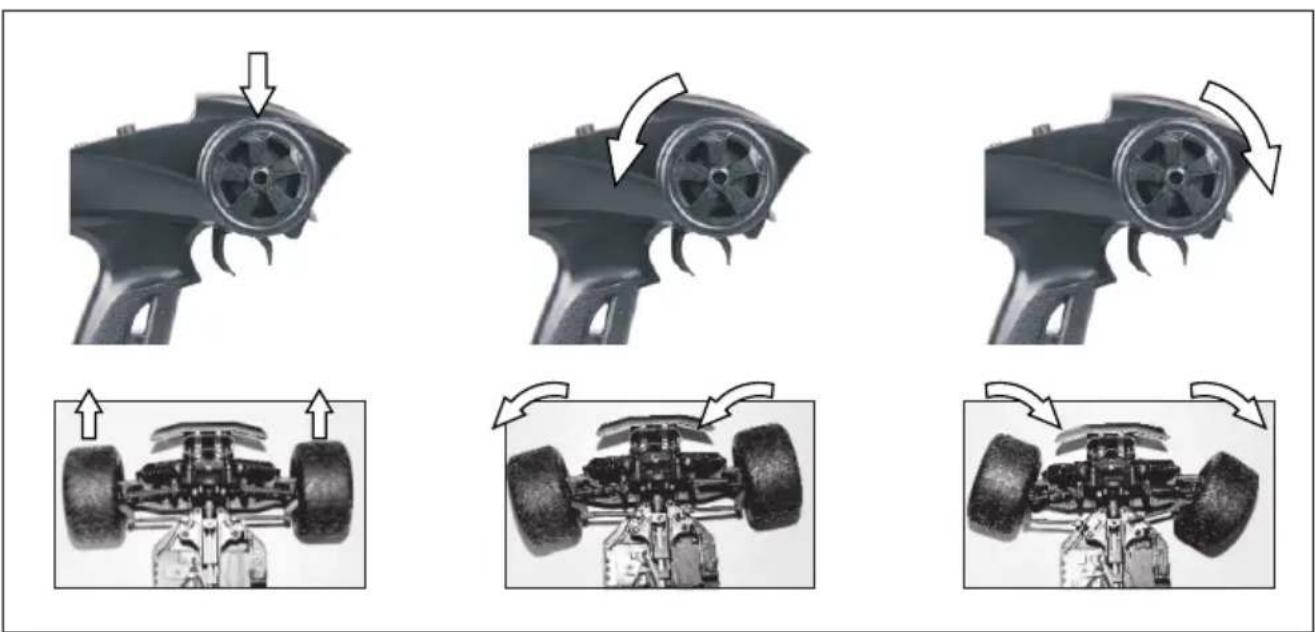

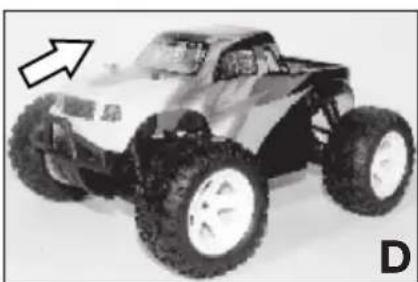

2. Pilotage :

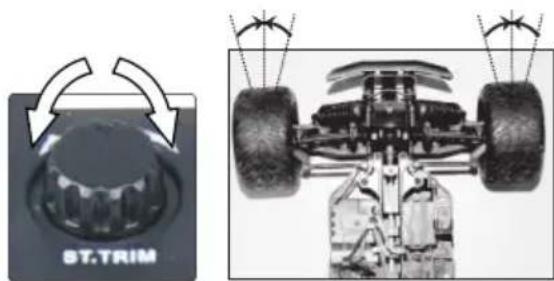

1. Trim de direction : conduire lentement vers l'avant au niveau du sol. Maintenant corriger la stabillite de déplacement en ligne droite avec ST.TRIM.

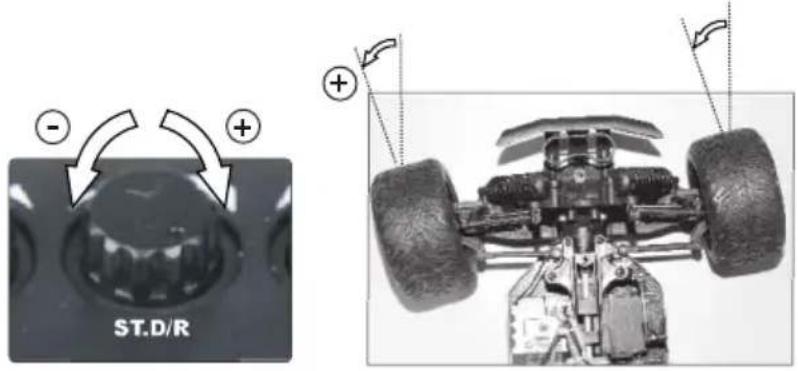

1. Avec le rue rotatif au-dessous du volant, le braquage du vehicule peut etre ajuste. Donne plus de braquage un plus petit milieu de tours, courbes on pouvoir traverser plus etroitement. Pour, vous placez d'abord tout a fait a gauche ajuster le braquage rue rotatif sur le plus faible impact. Tournez maintainant lentement vers la droite, jusqu'a ce que le braquage souhaite soit atteint.

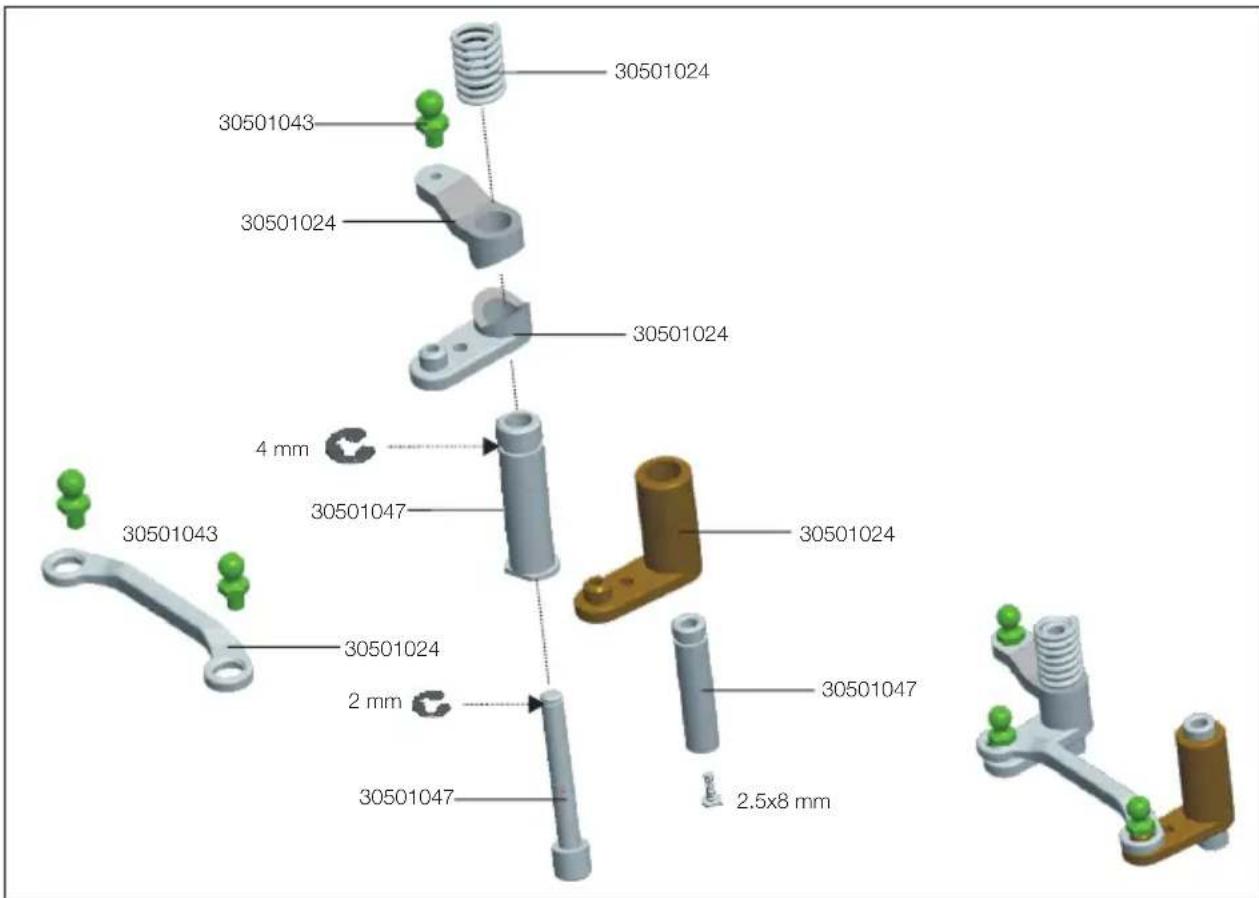

ATTENTION: Ne tournez pas puisque les renois de direction (30501025) pressent d'ailleurs contre les supports renoi de direction (30501026), cela pouze endommager le servo!

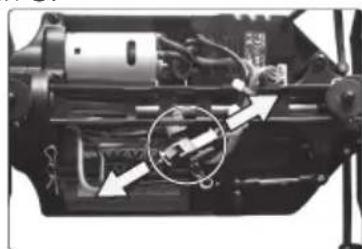

Apres l'utilisation

1. Mise hors circuit le vehicule.
2. Mise hors circuit I'émetteur. - L'interrupteur ON/OFF en position O.

1. NOTE: mise hors circuit d'abord le vehicule, après l'émetteur.

DANGER: eteindre d'abord le modele puis I'emetteur. Debranchez les accus et retirez les de I'appareil -Danger de brûlure et d'explosion!

FR

Entretien

Pour profiter pleinement de votre modèle, il est nécessaire d'effectuer régulierement quelques travaux d'entretien afin que celui-ci reste en parfaite état de marche et ne s'use qu'avac moderation.

L'One16 est etanche, il se peut neanmoins que quelques gouttes d'eau s'infilrent dans le bateau. C'est pourquoi, après chaque seance, verifiez si de I'eau s'est accumulée au fond de la coque, si c'est le cas, assechez avec un chiffon.
- Àpres chaque utilisation débarrasssez le de toute saleté ou poussière, le plus simple est d'utiliser un pineau doux ou avec un peu d'air compré. Si la salissure est trop importante, vous pouvez aussi utiliser un pineau plus dur ou une brosse à dents.
- Ne jamais utiliser de nettoyant chimique, par exemple du diluant, pour nettoyer les pieces de carrosserie car ces produits risquent d'attaquer la matière plastique et endommager votre apparéil. En principe, il suffit de prendre un chiffon doux et un peu d'eau avec du produit vaisselle.
- Vérifiez tous les vis et revissez si nécessaire.
- Vérifiez qu'aucun interrupteur, aucun cable, aucun accu ou pile ne soient endommages.

DANGER: ne jamais utiliser d'accus ou piles défectueuses. Et vous en débarrasssez immédiate- Danger de brûlure! Respecter les recommendations pour les piles usages.

• Verifiez que toutes les pieces du modele adherent bien, que rien n'est brise ou ne presentent quel-conques alterations, en particulier sur les roues dentees. Sinon reparez- les.

DANGER: retirer les piles ou accus du modele et de I'emetteur quand I'appareil est a I'arrêt.- Dane brûlle!

Problèmes pouvant survenir

Problèmes Causes	s possibles Solutions
Le moteur ne démarre pas	Cordon moteur arraché, débrancherAccu de propulsion presque videTrim de gaz TH.TRIM à l'émetteur ajusté fauxMoteur défectueux	Resouder le cordon, brancher le connecteurCharger l'accu de propulsion selon la notice Vérifier la radiocommande, ajuster le trim des gazRemplacer le moteur
Le moteur tourner court du mauvais côté	Commutateur inverse gaz TH.REVajusté faux (position R)	Commutateur inverse servo dans la correct position N
Le moteur n'a pas de rendemen	Accu de propulsion presque videTrim de gaz TH.TRIM à l'émetteur ajusté fauxL'entrainment se fait difficilementLa motorisation est bruyanteLe moteur devient très chaud	Charger l'accu de propulsion selon la notice Vérifier la radiocommande, ajuster le trim des gazVérifier l'ensemble motorisation, nettoyer Vérifier le jeu des pignonsLaissez refroidir, vérifier l'ensemble motorisation, vérifier le jeu des pignons, réexaminer en parts bloqué
Le modele se pilote diffi clement	LED's de l'émetteur clignotes - Bateries émetteur videsTrim de direction ST.TRIM à l'émetteur ajusté fauxPerturbations/InterférencesTrim de gaz TH.TRIM à l'émetteur ajusté faux	Remplacer les batteries ou recharger les accusTrimer de nouveau le servo de directionFaire une courte pause puis refaire un essai Vérifier la radiocommande, ajuster le trim des gaz
Problèmes Causes	les possibles Solutions
Le modele n'apas de fonction	LED de l'émetteur ne s'allume pasEmetteur - récepteur pas lié correctementPerturbations/InterférencesTrim de gaz TH.TRIM à l'émetteur ajusté fauxAntenne de vehicule n'ont pas de contactLED's de l'émetteur clignotes - Bateries émet-teur videsAccu de propulsion presque vide	Vérifiéz si le vehicule ou l'émetteur est en marcheLiez émetteur - récepteur (liseze le chapitre corre-spondant du manuel)Faire une courte pause puis refaire un essai Vérifier la radiocommande, ajuster le trim des gazContrôle l'antenne de voitureRemplacer les batteries ou recharger les accusCharger l'accu de propulsion selon la notice
Le modele est très bruyante	Jeu entre le pignon et engrenage mal régèlePignons ou roulements usésRoulements usés	Vérifier le jeu des pignons, réexaminer en parts blo-quéVérifier et remplaçer si nécessaireVérifier et évientuellesment re-lubrifier

FR

Réparations, pieces détachées

Les traces d'une usure normale et les pieces endommagées suite à un accident ne sont pas couverts par la garantie. La responsabilité du constructeur est entièrement exclue. L'exclusion de la garantie s'applique en général comme suit :

Pour les modèles de voitures: les pneus usés, les pieces d'entrainment et roues dentées usées, ou des suspensions tordues ou cassées, le chassis ou la carrosserie

Pour les modèles de bateaux: hélices cassées, superstructures détachées

Pour les modèles d'avions: tous les dégats causés par un transport non approprié ou un crash.

Si vous découvertz un defaulted de fabrication ou une piece déteriorée au moment de l'ouverture de l'emballage - avant la première mise en route - returnez le modele sans attendre à votre concessionnaire ou directement chez nous afin que nous procédions à un échange.

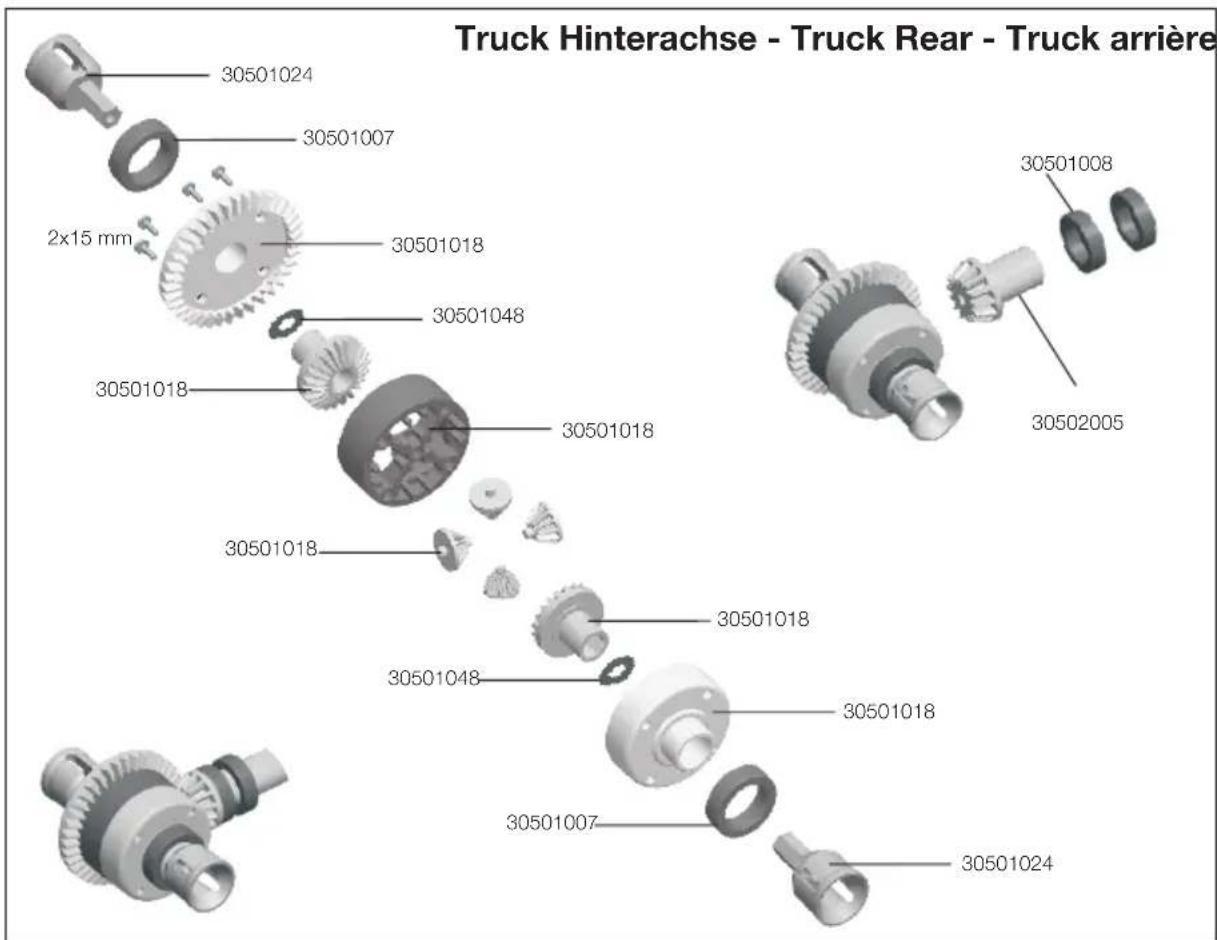

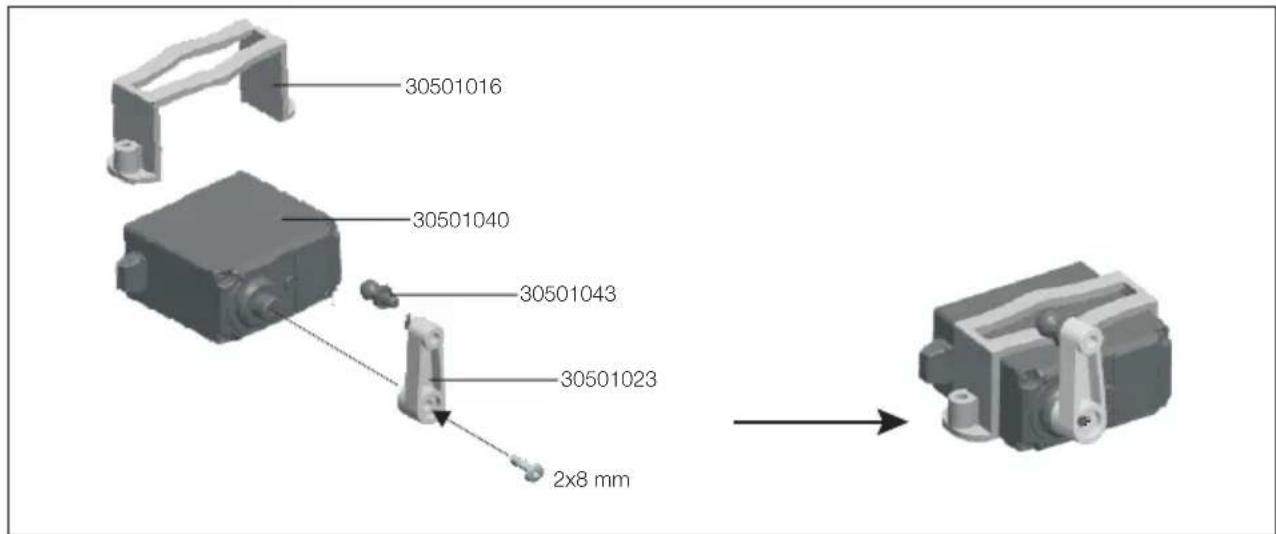

Toutes les pieces du One16 peuvent etre disponibles comme pieces detachées. En cas de pieces defec-tueuses, vous pouze vous aider du dessin eclated pour I'identifier et la commander. Le montage est decrit sur les pages 43 a 45.

En cas de problème ou de questions consultez votre concessionnaire.

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Vous trouvez les pieces detachees pour le One16 chez sua re concessionnaire ou online sur http://www. XciteRC.de

Charactéristiques techniques

Longueur 255-265 mm
Largeur 175-215 mm
Hauteur 105-135 mm
Empattement 175 mm
Poids env. 620 g
Moteur Brushed RC380
Variateur 2 S LiPo/Lilo (7.4 V DC)
Emetteur XRC 2i 2.4 GHz 2-voies
Portée de l'émetteur env. 50 m

CONSIGNES POUR LA PROTECTION DE L'ENVIRONNEMENT

Le symbole de la poubelle barrée sur l'emballage signifie que celui-ci ne peut pas jamais être jeté à la poubelle. Cette mesure contribue à éviter tous les dangers sur l'environnement et sur les personnes pouvant résultat d'une élimination sauvage des appareils ELECTriques etlectroniques. Cela favorise les efforts de recyclage.

Le dépôt de tous les apparciels électriques ou électroniques dans les points de récepération autorisés près de chez vous est gratuite. Renseignez-vous auprès de votre commune ou mairie où se trouve le centre de tri le plus proche de chez vous. Nous reconnons également tous nos apparciels électriques ou électroniques gratuites après usage si vous nous les renvoyez. Nous les remettrons à un centre de tri ou de recyclage. Les piles ou les accus doivent être retirés de chaque apparéil et doivent être remis au centre de tri approprié à ce type de déchets.

Informations relatives à la loi de recyclage des piles

Nous commercialisons des piles et des accus et sommes dans ce cas dans l'obligation selon la législation en vigueur (BattG) d'informer le consommateur comme suit :

Il est formellement interdit de jeter les piles et les accus dans la poubelle domestique, la loi oblige les consommateurs de les remettre à un dépôt homologué après usage. Les piles usages contiennent des métaux/produits dangereux qui peuvent entrainer des effets nocifs pour la santé et pour l'environnement en cas de mauvais stockage ou élimination. Les piles contiennent aussi des matières premières comme du fer, du cuivre, du zinc, du manganèse ou du nickel qui peuvent être recyclés.

Voussoupeznousrenvoyerlespilesetlesaccumulateursparpostesuffisammentaffranchieàl'adrescedessous：

Ou vous pouvez les remettre Gratisement au point de collecte le plus proche de chez vous (par exemple, dans la distribution ou dans les containers de recupération de piles de votre commune). La remise chez les commercants est limite aux quantités domestiques et aux marques et type de piles vendues dans ce commerce.

Sur les piles contenant des produits dangereux figurent le symbole d'une poubelle barrée et le symbole des métaux dangereux.

Le symbole de la poubelle barrée signifie que les piles et les accumulateurs ne doivent pas etre jetés dans la poubelle classique.

Ci-dessous les symboles que vous reconnaîtrez

Cd = Cadmium
- Pb = Plomb
- Hg = mercury
Li = Lithium

FR

30501001

Zentralkardanwelle

Center Drive Shaft

Arbre à cardan centre

30501002

Querlenkerstiffe aussen (4)

Goupille bras extérieur (4)

30501003

Querlenkerstifte innern (4)

Goupille bras interieur (4)

30501004

Dampferfedern (4)

Shock Spring (4)

Ressort d'amortisseur (4)

30501005

Ressort pour servo saver (2)

30501007

Gleitlager 5x8x2.5 mm (12)

Brass Bushings 5x8x2.5 mm (12)

Palier lisse 5× 8× 2.5 mm (12)

82600260

Roulement à billes 7x11x3 mm

82600290

Roulement à billes 8x12x3.5 mm

30501010

Lenkstange

Joint toriche pour roue dentée

principal (12)

30501012

Vis pour renvoi de direction (8)

30501013

Chassis

Chassis

Chassis

30501014

Chassis supérieur, protection pour roue dentée principale

30501015

Kegelrad mit Welle Diff. (2)
Diff. Pinion Gears (2)
Pignon conique avec arbre (2)

30501028

Karosseriehalter vo./hi.
Body Post FR/RR
Support carrosserie avant/arrête

30501029

Dampferbrücke vo./hi. Shock Tower FR/RR Plaque amortisseurs avant/arriere

30501030

Rammer hinten + Buggy vorne
Rear Bumper + Buggy front
Jupe de protection arrêté + Buggy avant

30501031

Rammschutz vorne

Jupe de protection avant

30501032

Entrainement roues (4)

30501033

Felgen Truggy/Truck vo./hi. (2)

Pneu avec mousse Truggy (2)

30501035

Komplettrad Truggy (2)

Moteur RC380 (25000 tr/mn.)

5500001

3in1-Unit (7.4V/25A)

3in1-Unit (7.4V/25A)

Servo de direction à 5 brins

30501041

Clips pour carrosserie petit (10)

30501043

Kugelköpfe 3.8mm (13)

Tete sphérique 3.8mm (13)

30501044

Vis pour roue 2.6x15mm (8)

30501045

Beilagscheiben Motor (8)

Rondelles moteur (8)

30501046

Emetteur XRC2i 2.4 GHz

30600039

Reifen mit Einlage Truck (2)
Tires + Sponge Truck (2)
Pneus avec mousse Truck (2)

30502002

Komplettrad Truck (2)
Wheels complete Truck (2)
Pneu collée Truck (2)

30502003

Zentralwelle fur Slipper Center Drive Shaft for Slipper Arbre a cardan pour accouplement a friction

30502004

Hauptzahnrad fur Slipper Slipper Spur Gear Roue dentee principale pour accouplement a friction

30502005

Kegelrad mit Welle fur Slipper Diff. Pinion Gears for Slipper Pignon conique avec arbre pour accouplement a friction

30502006

Slipperscheiben und Druckplatten Slipper Clutch Pads ^+ Disks Disques et plaques d'impression pour accouplement a friction

30502007

Slipperfeder, Kugellager + Mutter Slipper Clutch Spring, Ball Bearing ^+ Locks Ressort, ecrou et roulement pour accouplement a friction

30502008

Karosserie one16 Truck blau + Decals One16 Truck Body blue + Decals One16 carrosserie Truck bleu + autocollantes

30502009

Karosserie one16 Truck schwarz + Decals One16 Truck Body black ^+ Decals One16 carrosserie Truck noir ^+ autocollantes

30503001

Karosseriehalter vo./hi.

Body Posts FR/RR

Support corrosserie avant/arriere

30503002

Plaque amortisseurs avant/arriere

30503003

Aileron arrête avec support

30503005

Felgen vo./hi. Buggy (2)

Pneu avec mousse Buggy (2)

30503007

Kompletttrad Buggy (2)

Wheels complete Buggy (2)

Pneu collée Buggy (2)

30503008

Motoritzel 16 Zähne

Motor Pinion 16 Teeth

Pignon 16 dents

30503009

Vis pour roue 2.6× 12 mm (8)

30503010

Ventilator fur Brushless Fahrtenregler Brushless ESC Cooling Fan Ventilateur pour variateur brushless

51000001

Empfänger 2.4 GHz Receiver 2.4 GHz Récepteur 2.4 GHz

82600150

Kugellager 5× 8× 2.5mm Ball Bearing 5× 8× 2.5mm Roulement abilles 5× 8× 2.5mm

Trucky

30501035

Monster Truck

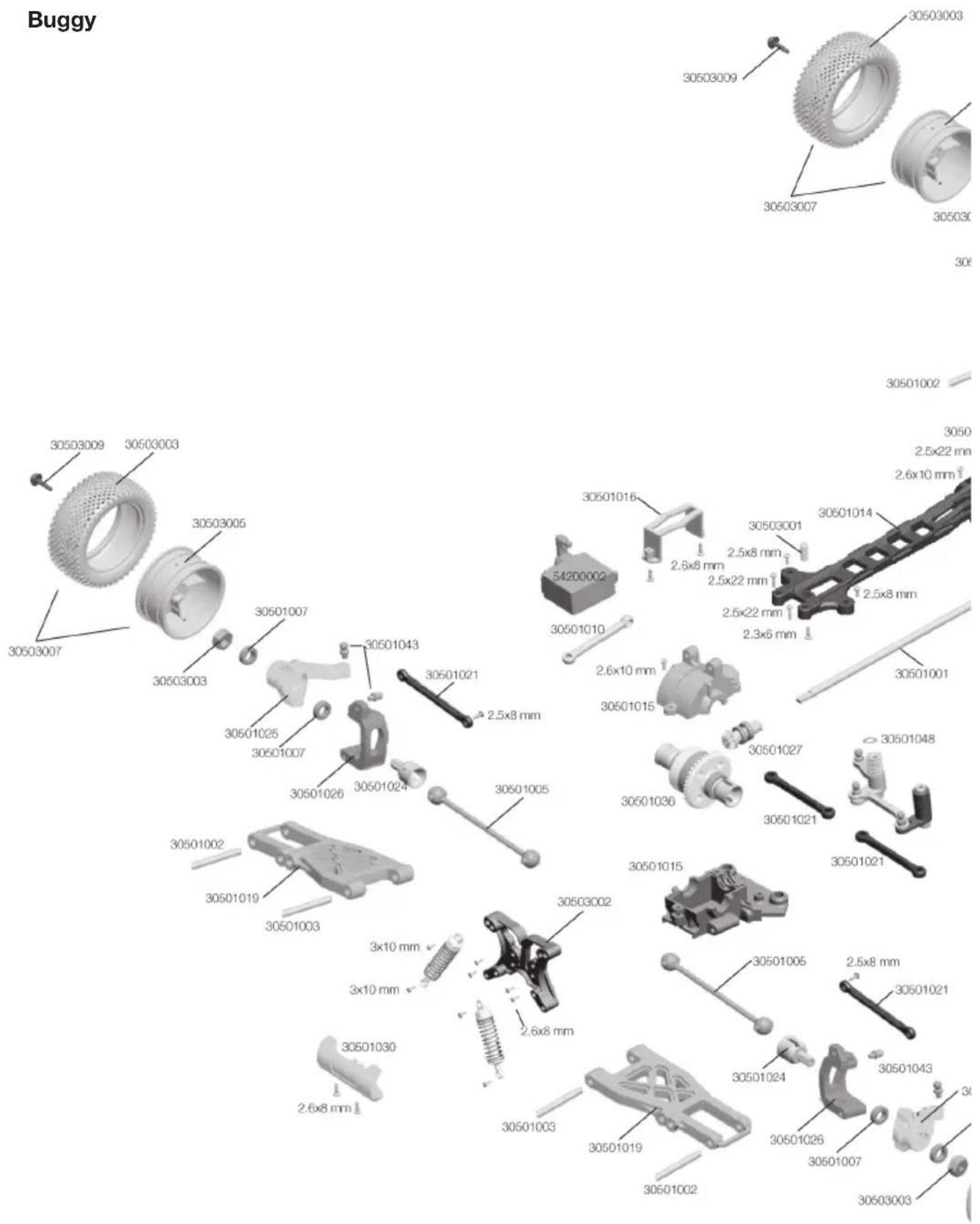

Buggy

CE

FR La société XciteRC Modellbau GmbH & Co. KG déclare que cet article est conforme aux directives CE R&TTE 1999/5/EC and RoHS 2011/65/EC.

Voutrouvez la déclaration de conformité détaillée sur internet, sous www.XciteRC.com, sur la page de l'article en question, sous le lien de la Déclaration de conformité ou e-mail: [e-mail].

XciteRC
