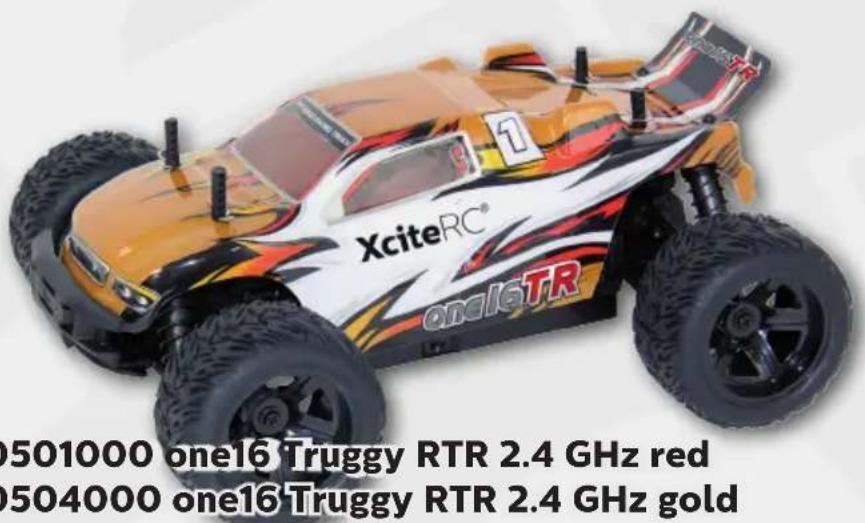

30501000 one16 Truggy RTR 2.4 GHz red #30504000 one16Truggy RTR 2.4 GHz gold

30502000 one16 Truck RTR 2.4 GHz blue #30505000 one16 Truck RTR 2.4 GHz black

30503000 one16 Buggy RTR 2.4 GHz red

30506000 one16 Buggy RTR 2.4 GHz blue

DE

Inhaltsverzeichnis

Bestimmungsgemäß Verwendung 3
Lieberumfang 3
Erforderliches Zubehor 3
Erklärung der Gefahrensymbole 3
SICHERHEITSHINWEISE 3
Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus 5
DasFernsteuersystem 6
Fernsteuerung (Sender) 6
BINDEN 7
Fahrakku aufladen 7
Inbetriebnahme 7
Nach der Fahrt 9
Wartung 10
Fehlersuche 10
Reparaturen, Ersatzteile 11
Technische Daten 12
HINWEISE ZUM UMWELTSCHUTZ 12
Hinweise nach Batteriegesetz 12
Konformitätserklung 52

Impressum

These Bedienungsanleitung ist eine Publikation der

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand des Produkts bei Drucklegung, Änderung in Technik und Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung konnen keine Ansprüche abgeleitet werden.

KEINE HAFTUNG FÜR DRUCKFEHLER!ÄNDERUNGEN VORBEHALTEN!

Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de

© Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG

Vielen Dank für den Kauf eines Modells der One16 Serie von XciteRC. Die vorliegende Bedienungsanleitung enthalt wichtige Hinweise für den Betrieb Ihr's neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betriebnehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

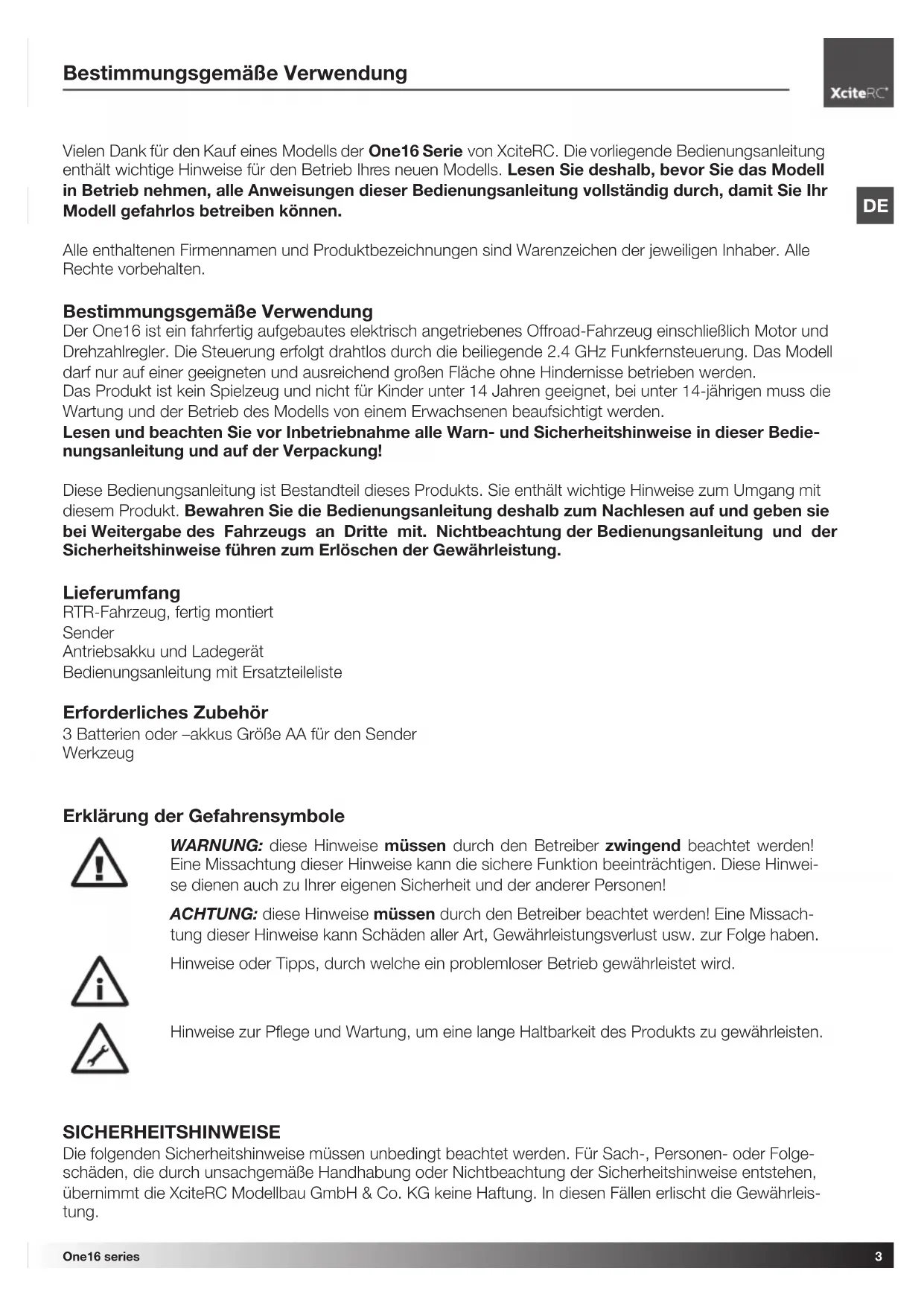

Bestimmungsgemäß Verwendung

Der One16 ist ein fahrfertig aufgebautes elektrisch angetriebenes Offroad-Fahrzeug einschließlich Motor und Drehzahlregler. Die Steuerung erfolgt drahtlos durch die beiliegende 2.4 GHz Funkfernsteuerung. Das Modell darf nur auf einer geeigneten und ausreichend große Flüche ohne Hindernisse betrieben werden. Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet, bei unter 14-jährigen muss die Wartung und der Betrieb des Modells von einem Erwachsenen beaufsichtigt werden.

Lesen und beachten Sie vor Inbetriebnahme alle Warn- und Sicherheitshinweise in dieser Bedienungsanleitung und auf der Verpackung!

These Bedienungsanleitung ist Bestandteil deses Produkts. Sie enthalt wichtige Hinweise zum Umgang mit dem sem Produkt. Bewahren Sie die Bedienungsanleitung deshalb zum Nachlesen auf und geben sie bei Weitergabe des Fahrzeugs an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen zum Erlöschen der Gewährleistung.

Lieferumfang

RTR-Fahrzeug, fertig montiert

Sender

Antriebsakku und Ladegerät

Bedienungsanleitung mit Ersatzteileliste

Erforderliches Zubehör

3 Batterien oder -akkus Große AA für den Sender Werkzeug

Erklärung der Gefahrensymbole

WARNING: these Hinweise mussen durch den Betreiber zwingend beachtet werden! Eine Missachtung dieser Hinweise kann die sichere Funktion beeinträchtigen. These Hinwei- se dieren auch zu ihrer eigenen Sicherheit und der anderer Personen!

ACKTUNG: diese Hinweise müssen durch den Betreiber beachtet werden! Eine Missachtung dieser Hinweise kann Schaden aller Art, Gewährleistungsverlust usw. zur Folge haben.

Hinweise oder Tipps, durch welche ein problemloser Betrieb gewährleistet wird.

Hinweise zur Pflege und Wartung, um eine lange Haltbarkeit des Produkts zu gewährleisten.

SICHERHEITSHINWEISE

Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folgeschäden, die durch unsachgemäß Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleistung.

DE

Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommt. Wir empfehlen deshalb, den Betrieb über eine Haftpflichtversicherung abzusichern. Sollen Sie schon eine Haftpflichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkerngesteuerte Modelle in entsprechendem Umfang mitversichert sind.

Das Produkt enthalt keine Teile, die beim Verschlucken gesundheitliche Schaden verursachen können; sie müssen davon von Kindern unter 3 Jahren ferngehalten werden
- Das Produkt ist kein Spielzeug und nicht für Kinder unter 14 Jahren geeignet.
- Der Betrieb von funkferngsteuerten Modellen erfordert Übung. Bewegen Sie Ihr neues Modell deshalb zu Anfang entsprechig und machen sich mit der Reaktion auf ihre Steuerbefehle vertraut.
- WARNUNG: Der sichere Betrieb erfordert Konzentration und schelle Reaktion. Betreiben Sie das Modell nicht, wenn Sie mude sind oder unter Alkohol- oder Medikamenteneinfluss stehen - Unfall- und Verletzungsgefahr!
- ！WARNING: Die Steuerung these Modells erfolgt über Funksignale, die durch die Umgebung beeinflusst werden können. Dadurch können Sie unter Umständen die Kontrolle über Ihr Modell verlieren. Betreiben Sie Ihr Modell deshalb nur bei ausreichenden Lichtverhältnissen in direktem Sichtkontakt und auf freiem Gelände, abseits von Autos, Verkehr und Menschen – Unfall- und Verletzungsgefahr!
- Betreiben Sie Ihr Modell nicht während eines Gewitters oder in der Höhe von Funkmasten oder Hochspannungsleitungen.
- Funkferngesteuerte Modelle dürfen nicht ohne weiteres im öffentlichen Raum (Straβen, Wege, Plätze oder Seen) betrieben werden. Erkundigen Sie sich deshalb vorab, wo der Betrieb zulässig ist. Dies gilt auch für Privatgelände, hier ist die Zustimmung des Besitzers erforderlich.
WARNING: Achten Sie daraufuf, dass weder Finger, noch Haare oder lose Kleidung in drehende Teile oder die Rader/Antriebswellen gerät - Verletzungsgefahr!
- Schalten Sie immer zuerst den Sender ein, dann das Modell.
BEACHTE: während des Betriebs muss der Sender immer eingeschaltet bleiben!
- Fahren Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch reduziert.
- Wird der Fahrakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbefehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder ladenihn wieder auf.
- Halten Sie sich sorgfältig an die Anweisungen und Warnhinweise für das vorliegende und jeder andere von Ihnen benutzte Zubehör (Ladegeräte, wiederaufladbare Akkupacks usw.).
WARNING: Halten Sie Verpackungsmaterial, Kleinteile, Chemikalien und alle elektrischen Komponenten von Kindern fern - Unfall- und Verletzungsgefahr!
- ACHTUNG: Fahren Sie nie gegen Hindernisse, die das Modell nicht leicht überwinden kann, und versuchen diese mit Vollgas zu überwinden. Dadurch kann der Motor, Drehzahlregler oder das Getriebe zerstört werden!
- Das Modell und der Sender dürfen weder feucht noch nass werden, da insbesondere die Elektronik (Empfänger, Drehzahlregler, Servo) und ggf. verwendete Lithiumakkus nicht wasserdicht sind! Betreiben Sie das Modell deshalb nicht bei Regen (oder dichtem Nebel), in nassem Gras oder fahren durch Pfützen oder Schnee.
WARNING: Brand- und Explosionsgefahr durch eindringende Feuchtigkeit bei Lithium-Akkus!
- Kunststoff (z.B. die Radaufhängungen oder Karosserie) ist bei kalten Temperaturen (unter 10^ ) weniger flexibel und kannDMAle fester brechen.
- Das Umbauen oder verändern des Modells ist aus Sicherheitsgründen und der CE-Zulassungsbestimmungen nicht gestattet, das gilt im Besonderen für den Sender, Empfänger und Drehzahlregler. Wartungsarbeiten oder Reparaturen mit Originalersatzteilen sind hiervon ausgenommen.

Die Zahnrader im Servo sind sehr prazise und mit geringen Toleranzen gefertigt, aber auch sehr Klein. Drehen Sie deshalb nie die Vorderrader von Hand, das kann das Servo ernsthaft beschadigen.
- Nach Gebrauch schalten Sie zuerst das Modell und dann den Sender aus.
- WARNUNG: Entnahmen Sie anschließend die Antriebsakkus bzw. Batterien aus dem Modell und Sender. Bewahren Sie das Modell nie mit eingebautem Akku auf - Brandgefahr!
Lagern Sie die Akkus seperat auf einer nicht brennbaren Unterlage.
Die Antriebskomponenten (Motor und Drehzahlregler) und der Fahrakku konnen während des Betriebs

sehr warm werden. WARNUNG: Verbrennungsgefahr! Lassen Sie diese Komponenten nach dem Betrieb (und auch vor jedem Akkuwechsel) vollständig abkühlen!

Die Inbetriebnahme und der Betrieb des Modells erfolgt einzig und allein auf Gefahr des Betreibers. Nur ein vorsichtiger und überlegter Umgang beim Betrieb schützt vor Personen- und Sachschäden.

Sicherheitshinweise zum Umgang mit Batterien bzw. Akkus

• Batterien und Akkus von Kindern fernhalten! Lassen Sie Batterien und Akkus nie unbeaufsichtigt, da sie von Kindern oder Haustieren verschlükt werden können!
• Verwenden Sie ausschließlich die empfohlenen oder gleichwertige Batterietypen/Akkus.
  WARNING: Batterien/Akkus nicht großer Hitze aussetzen oder ins Feuer werfen - Brand- bzw. Explosionsgefahr!
• 1 WARNUNG: Batterien/Akkus nur mit der korrekten Polarität einsetzen, nicht kurzschlieben - Brandgefahr - bzw. Explosionsgefahr!
• Nach Möglichkeit immer alle Batterien gleichzeitig austauschen, niemals neue und gebrauchte Batterien sowie Akkus mit entsprechlichem Ladestand gleichzeitig verwenden.
  WARNING: Verwenden Sie keine defekten oder beschädigten Batterien oder Akkus - Brandge-fahr! Bei Berührung mit der Haut außerdem Veratzungsgefahr, Schutzhandschuhe verwenden!
  WARNING: Versuchen Sie nie, nicht wiederauffladbare Batterien an einem Ladegerät aufzuladen - Brandgefahr- bzw. Explosionsgefahr!
• Entnahmen Sie die Akkus zum Laden aus dem Gerät.
• Das Aufladenarf nur mit einem fur den Akkutyp geeigneten Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brandgefahr!
• Verbrauchte Batterien sofort aus den Geräten entnehmer.
  BEACHTE: NiMH-Akkus mussen spätestens alle 3 Monate kontrolliert und gegebenenfalls nach geladen werden, da es ansonsten bedingt durch die typenspezifische Selfstentladung zur Tiefentladung und somit Zerstörung der Akkus kommt kann! Verwenden Sie deshalb nach Möglichkeit sogenannte RTU-Akkus, die durch eine sehr geringe Selfstentladung wartungsarm sind.
  BEACHTE: beachten Sie bei Lithium-Akkus die angegebene Lagerspannung. Wird ein zu voller oder zu leerer Lithium-Akku langere Zeit gelagert, kann er beschädigt werden.

Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendenten Akkus bzw. Batterien nicht überwachen, davon wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen.

DE

Das Fernsteuersystem

Im Folgenden bestehtem Sie einen Überblick über das Fernsteuersystem Ihres One16 und über seine verschiedenen Funktionen und Einstellungen. Vor der ersten Fahrt sollenn Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben.

• Stellen Sie sicher, dass der Sender ausgeschaltet ist - EIN/AUS-Schalter in Position O.

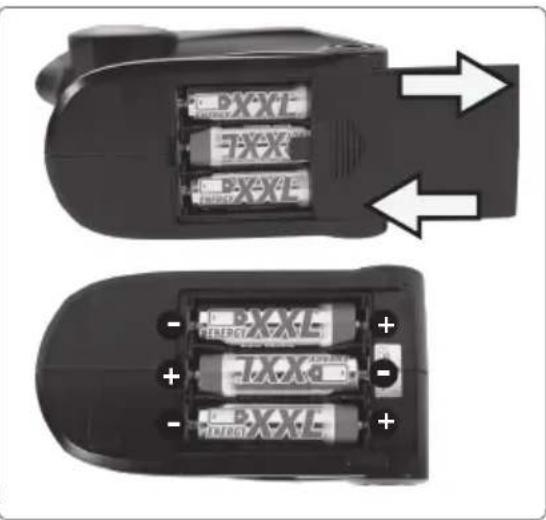

• Nun öffnen Sie den Akkufachdeckel im Fuß des Senders und legen Sie drei AA-Batterien (oder Akkus) in das Batteriefach des Senders. Achten Sie auf die richtige Polung!
• Akkufachdeckel wieder schlieben und Sender einschalten - EIN/AUS-Schalter in Position I.
• Beide LED's (rot und grün) müssen leuchten. ACH-TUNG: Blinkt die grüne LED,arf das Modell nicht mehr gestartet werden -Crashgefahr! Senderbatterien sofort wechseln (oder Akkus aufladen).
• Achten Sie auch während des Betriebs auf die LED's. Blinkt die grüne LED, Fahrbetrieb schnellstmöglich einstellen. Blinken beiden LED's, sofort stoppen und Senderbatterien wechseln (oder Akkus aufladen).

Fernsteuerung (Sender)

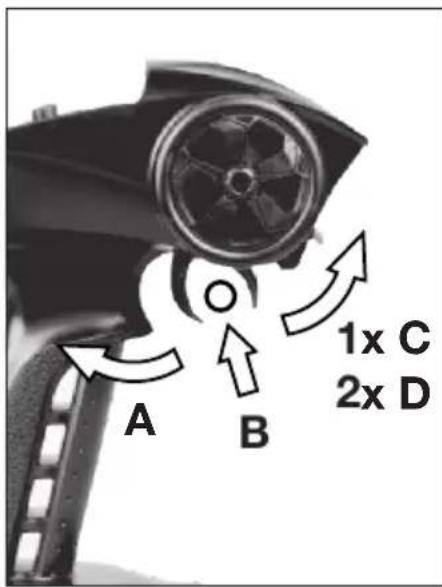

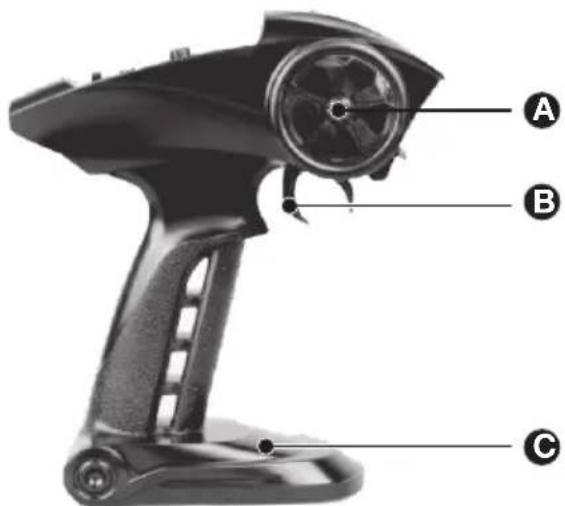

A. Lenkrad: zur Richtungssteuerung rechts oder links
B. Gashebel: Steuert die Geschwindigkeit und Fahrtrichtung
C. Batteriefach

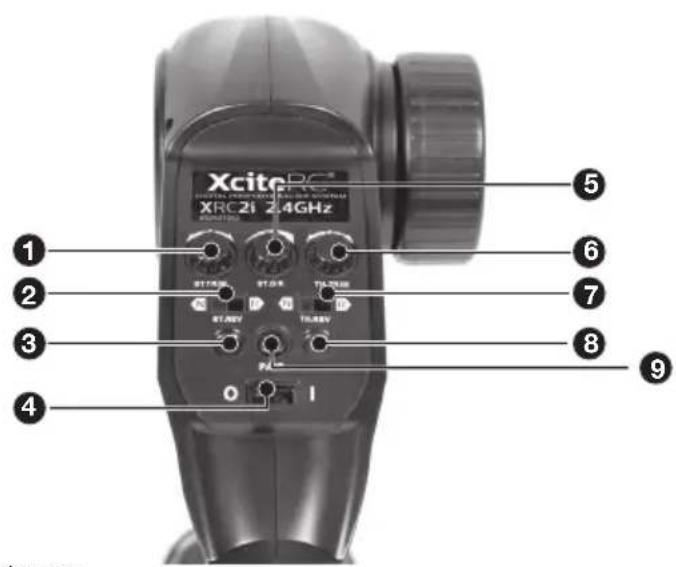

1. Steuerungstrimmung: staat die Geradeausfahr t ein
2. Servoreverse Lenkung
3. POWER-LED: zeit die Batteriespannung an
4. Ein/Aus-Schalter: Schaltet die Stromversorgung des Senders ein
5. Dual Rate Lenkung: stellen den maximalen Lenkeinschlag ein
6. Gastrimmung: zur Einstellung der Neutralstellung des Fahrtenreglers (immer in Mittelstellung belassen!)
7. Servoreverse Gaskanal
8. BIND-LED: zeit an, ob ein Empfänger gebunden ist
9. BIND (Pair)-Taster

i BEACHTE: der rechte Einstellregler fur die Gastrimmung TH.TRIM sowie die Schalter fur Servoreverse. Lenkung ST.REV und Gas TH.REV durren nicht verstellt werden. Kontrollieren Sie daher vor jeder Fahrt die korrekte Position: Gastrimmung in Mittelposition (Markierung am Drehrad zeigt nach oben), Servoreverse. Lenkung: Schalter in Position N, Servoreverse Gas: Schalter ebenfalls in Position N.

BINDEN

Der 2.4 GHz Empfänger des One16 muss einmalig mit einem passenden Sender „verbunden“ werden, das sogenannte „Binding“. Somit ist sichergestellt, dass dieser Empfänger eine Verbindung nur mit diesen Sonder aufbaut und das Modell störungsfrei betrieben werden kann. Diese Vorgang kann jederzeit wiederholt werden.

Sender und Empfänger des One16 sind bereits betriebsbereit gebunden, so dass Siesofar losfahren konnen. Sollte eine erneute Binding notwendig werden (z.B. nach einem Senderwechsel), gehen Sie wie folgt vor:

• Vergewissern Sie sich, dass kein weiteres 2.4 GHz Netz (z.B. WLAN oder anderer Sender) in unmittelbarer Höhe sendet.
• Der Abstand Sender - One16 sollte maximal einen Meter betragen.
• Fahrzeug einschalten. Innerhalb der nachsten 5 Sekunden drücken und halten Sie nun den PAIR-Taster am Sender und schaltenihn ein. Die grüne LED des Senders beginnt zu blinken, um den Bindungsvorgang anzuzeigen. Nach ca. 5 Sek. leuchten beside LED's dauerhaft, der Sender ist nun an den One16 gebunden.
• Lässt sich das Modell anschließend nicht steuern, wiederholen Sie den Vorgang.

Fahrakku auflagen

Vor dem ersten Einsatz Ihrnes neuen Modells muss der Fahrakku mit dem beiliegenden Ladegerät aufgeladen

werden. WARNUNG: Das Aufladen darf nur mit dem beiliegenden Ladegerät auf einer feuerfesten Unterlage und unter permanenter Aufsicht eines Erwachsenen erfolgen - Brand- bzw. Explosionsgefahr! Entnehmen Sie den Akku zum Laden aus dem Fahrzeug.

1 ACHTUNG: Isen alle Sicherheitshinweise zum Umgang mit Akkus und Batterien werden vorne in dieser Anleitung!

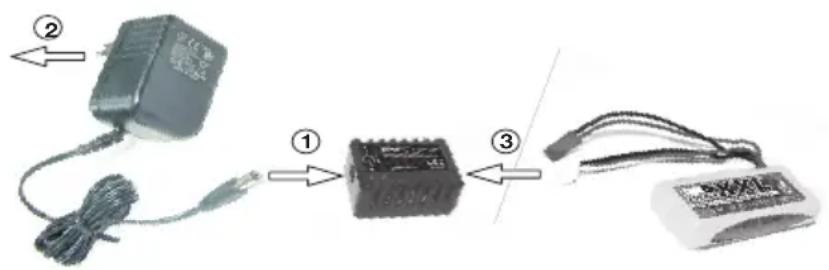

• Stecken Sie den Klinkenstecker des Steckernetzteils in die entsprechende Buchse des Micro-Chargers, anschließend das Steckernetzteil in eine geeignete Netzsteckdose 230 V/50 Hz - beiden LED's (rot und grün) beginnen zu leuchten.
• Verbinden Sie nun den weiß Balancerstecker des Fahrakkus mit der Buchse auf der rechten Seite des

Micro-Chargers. ACHTUNG: der Stecker ist verpolungssicher, beachten Sie die Erhebungen am Stecker. Der Stecker muss mit leichtem Druck einrasten, wenden Sie keine Gewalt an!

• Ist der Akku mit dem Micro-Charger verbunden, leuchtet nur noch die rote LED, der Akku wird jetzt aufgeladen. Die Ladedauer beträgt bei einem leeren Akku ca. 2.5 Stunden.
• Sobals die grüne LED leuchtet, ist der Akku vollgeladen und kann abgesteckt werden.
• Stecken Sie das Steckernetzteil ab.

Inbetriebnahme

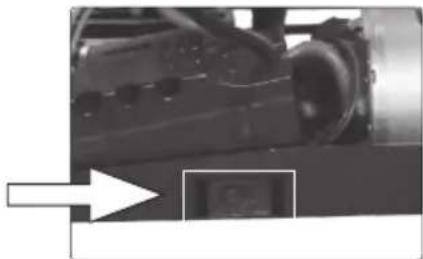

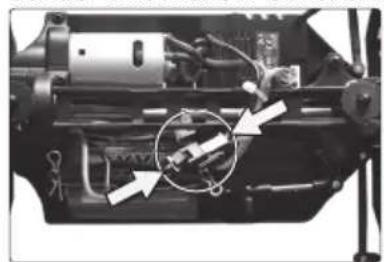

Legen Sie den Akku in das Fahrzeug und verbinden den Stecker mit dem Fahrtenregler. Bevor Sie starten, überprüfen Sie alle Funktionen der Fernsteuerung. Folgt das Modell exakt und unmittelbar ihren Steuerbefehlen? Oder reagiert es verzögert oder ruckelig? Sollte das der Fall sein, auf keinen Fall trotzdem starten,

DE

sonder Senderbatterien und Fahrakku überprüfen und gegebenenfalls tauschen oder aufladen. Die Fahrzeit Ihr's One16 ist stark vom Untergrund abhängig. Die maximale Fahrzeit erreicht das Modell auf gerader Fläche und ebenem Untergrund. In hugeligem Gelände oder hohen Gras ist die Fahrzeit deutlich geringer, auch werden hier Motor, Fahrtenregler und auch der Akku warmer. Wird der Akku schwacher, wird das Fahrzeug zuerst immer langsamer, bis es schlussendlich gaz stehenbleibt. Um die Lebensdauer des Fahrakkus zu erhöhen, sollen den Betrieb einstellen, wenn das Fahrzeug beginnnt, langsamer zu werden.

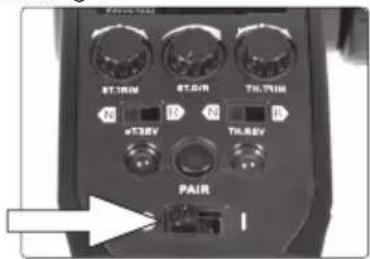

1. Sender einschalten. Schalter in Stellung I.

1. Fahrzeug einschalten. i Beachte: nicht direkt nach dem Einsatzen Gas geben! Warten Sie ca. 5 Sekunden, damit sich der Empfänger korrekt mit dem Sender verbinden kann.

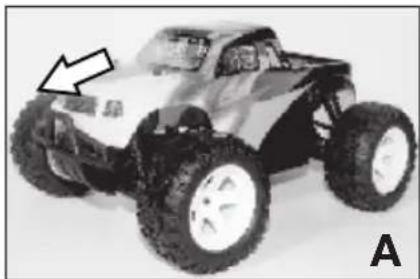

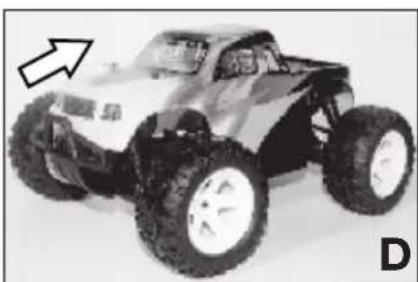

2. Steuern:

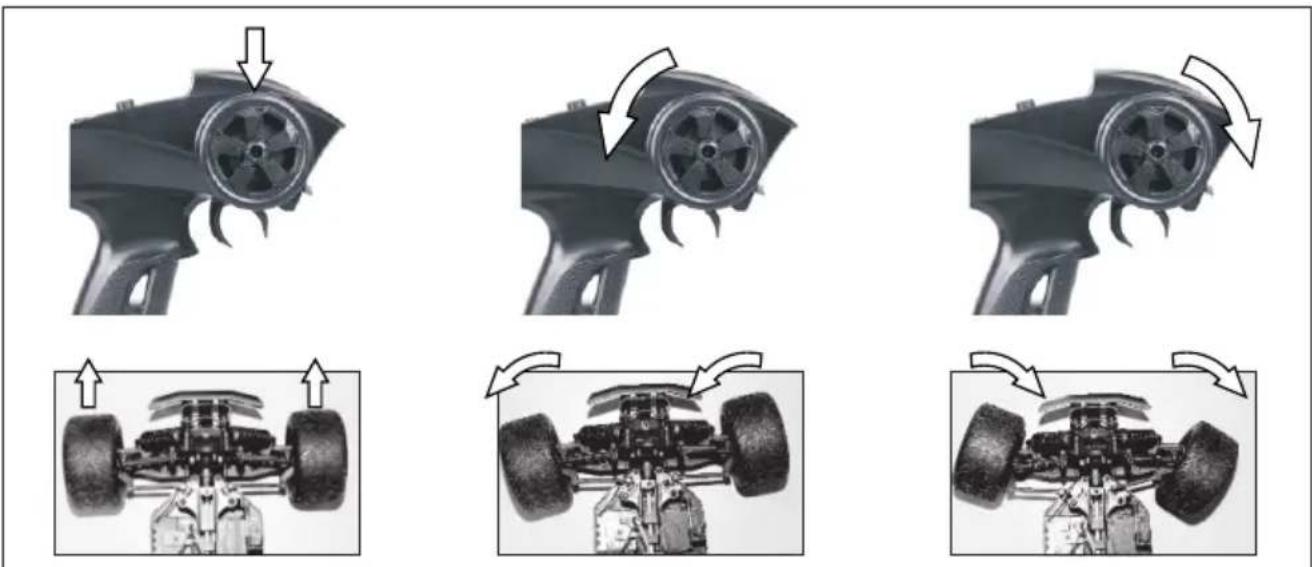

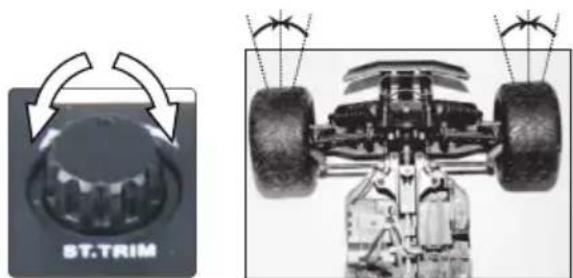

1. Lenkungstrimmung: auf ebenem Untergrund langsam vorwärts fahren. Nun stellen Sie mit dem linken Trimmrad ST.TRIM den Geradeauslauf ein.

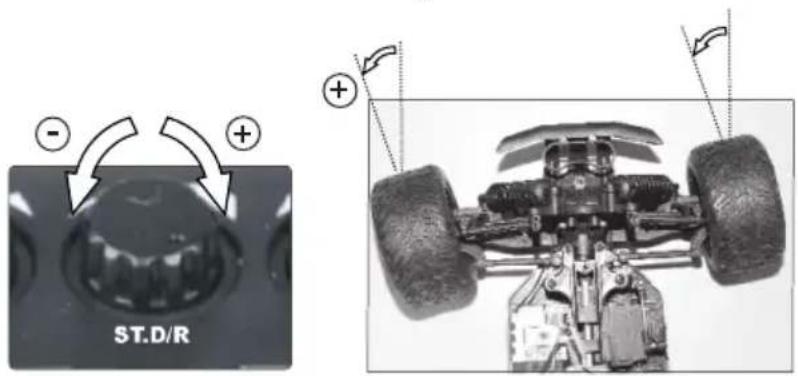

1. Lenkeinschlag optimieren: der maximale Lenkeinschlag wird mit dem mittleren Einsteller ST.D/R verstellt. Mehr Lenkeinschlag bringt einen kleineren Wendekreis, das Fahrzeug kann Kurven enger durchfahren, wird aber auch nervöser beim Lenken. Drehen Sie den Einstellknopf zuerst ganz nach links - gerings-ter Einschlag. Drehen Sie nun das Lenkrad ganz nach rechts (oder links) und drehen den Einstellknopf ST.D/R langsam nach rechts, bis der gewünschte Lenkeinschlag erreicht ist. Diese Einstellung konnen

Sie tatsächlich auch während der Fahrt vornehmen. WARNUNG: drehen Sie maximal soweit, bis die Lenkhebel (30501025) leicht gegen die Lenkhebelträger (30501026) drucken, keinesfalls weiter! Ansonsten kann das Servo beschädigt werden.

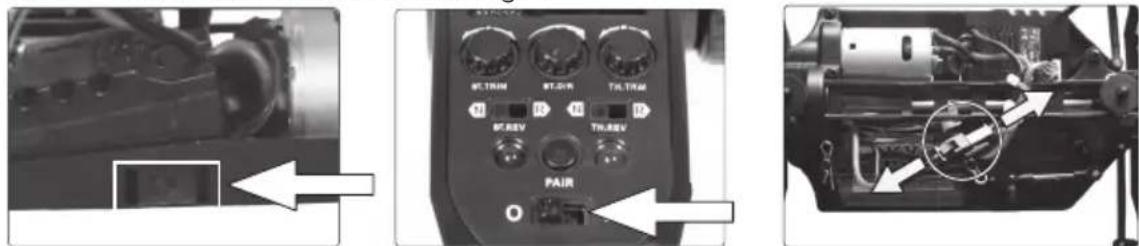

Nach der Fahrt

1. Fahrzeug ausschalten.
2. Sender ausschalten. Schalter in Stellung 0.

1. Beache: immer zuerst das Fahrzeug ausschalten, erst dann den Sender!

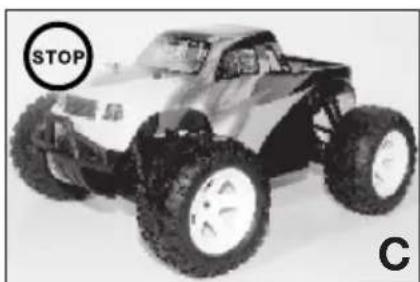

2. 4.1 WARNUNG: Fahrakku abstecken und aus dem Modell entnahme - Brandgefahr!

WARNING: der Motor des One16 wird während des Betriebs sehr warm. Lassen Sieihn vor der ten Fahrt mindestens 20 Minuten abkühlen, umihn nicht zu beschädigen - Brandgefahr!

Wartung

Damit Sie lange Freude an Ihrem Modell haben, sind gelegentliche Servicearbeiten erforderlich, um Ihr Modell in gutem Zustand zu erhalten und den Verschleib zu minimieren.

• Entfern den Sie nach jeder Benutzung Schmutz oder Staub, am einfachsten besteht mit Druckluft oder einem weichen Pinsel. Für starke Verschmutzungen kann auch ein härterer Pinse oder eine Zahnbürste benutzt werden.
• Zur Reinigung der Karosserie/Rumpf dürfen keine chemischen Reiniger wie z.B. Verdünning verwendet werden, da dies den Kunststoff der Karosserie/Rumpf angreifen und beschädigen kann. Normalerweise reicht ein weiches Tuch, hartnäckiger Schmutz kann mit Spülwasser halten.
• Kontrolieren Sie den festen Sitz aller Schraubverbindungen undziehen Sie gegebenenfalls nach.
• Überprüfen Sie bereits falls alle Steckverbindungen, Kabel und Antriebskuskus /-batterien auf Beschädigungen.

WARNING: Beschädigte Akkus oder Batterien dürfen nicht weiter verwendet werden und sind zu entsorgen - Brandgefahr! Beachten Sie dazu die Entsorgungshinweise am Ende der Bediesanleitung.

• Kontrollieren Sie das Modell auf verschlissene, gebrochene oder klemmende Teile und Zahnräder und reparieren Sie diese bei Bedarf.

WARNING: entnahmen Sie die Batterien/Akkus aus Sender und Modell, wenn Sie es nicht benut-Brandgebung!

Fehlersuche

Problem Mögliche	Fehler Maßnahmen
Motor lauft nicht	Motorkabel ausgesteckt oder defekt (ab-gerissen)Fahrakku leerGastrimmung TH.TRIM am Sender falsch eingestelltMotor defekt	Motorkabel einstecken oder anlötenAkku wechseln oder aufladenSender überprüfen, Trimmung korrekt ein-stehenMotor ersetzen
Fahrzeug führt rückwärts	Servoreverseschafter Gas TH.REV in Position R	Servoreverseschafter in Position N bringen (links)
Motor schwach/ kei-ne Leistung	Fahrakku ist fast leerGastrimmung TH.TRIM am Sender falsch eingestelltAntrieb schwergangigFahrzeug ist sehr lautMotor wird sehr warm	Akku wechseln oder aufladenGastrimmung in Mittelposition bringenAntrieb überprüfen, ggf. reinigenRitzelspiel überprüfen, ggf. neu eingstellenMotor abkühlen halten; Antrieb auf klem-mende Teile und exaktes Ritzelspiel über-prufen
Fahrzeug ist schwer zu kontrollieren	LED's am Sender blinken - Senderbatte-rien fast leerLenkungstrimmung ST.TRIM am Sender verstelltStörungenGastrimmung TH.TRIM am Sender falsch eingestellt	Batterien wechseln oder Akkus aufladenLenkservo neu trimmenFahrzeug und Sender aushalten, eine kurze Pause machen und dann neu ver-suchenGastrimmung in Mittelposition bringen
Fahrzeug hat keine Funktion	LED's am Sender leuchten nicht	Kontrollieren Sie, ob Fahrzeug und Sender eingeschaltet sind
	Sender - Empfänger nicht gebunden	Sender- Empfänger neu binden (siehe entsprechendes Kapitel)
	Störungen	Fahrzeug und Sender aushalten, eine kurze Pause machen und dann neu ver}suchen
	Gastrimmung TH.TRIM am Sender ver-stellt	Gastrimmung in Mittelposition bringen
	Fahrzeugantenne abgerissen	Fahrzeug reparieren setzen
	Beide LED's am Sender blinken, Sender-batterien leer	Akkus/Batterien ersetzen
	Fahrakku leer	Akku wechseln oder aufladen
Fahrzeug ist sehr laut	Spiel zwischen Ritzel und Hauptzahnrad falsch eingestellt	Ritzelspiel kontrollieren, ggf. neu einstellen
	Zahnräder verschlüssen	kontrollieren und ggf. austauschen
	Lager laufen schwer oder sind verschlis-sen	kontrollieren und ggf. neu schmieren oder austauschen

DE

Reparaturen, Ersatzteile

Normaler Verschleib und defekte Teile, die von einem Unfall herrhren, sind von der Gewährleistung ausgeschlossen. Dazu zahlen insbesondere:

Bei Automodellen: abgefahrne Reifen, abgenutzte Antriebsteile und Zahnrader, oder auch verbogene/gebrochene Radaufhängungen, Chassis oder Karosserien

Bei Schiffsmodellen: gebrochene Schiffssschrauben, abgerissene Decksaufbauten

Bei Flugmodellen: Beschädigungen durch unsachgemäßen Transport oder Absturz

Falls Sie bereits nach dem Öffnen der Verpackung ein Teil entdecken, das bezüglich Material oder Verarbeitung defekt ist, senden Sie es - bevor Sie es benutzt haben - an ihren Fachhändler oder an uns zurück und wir werden Ohnen Ersatz liefern.

Für den One16 sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben, in der Montageanleitung auf den Seiten 43 bis 45 wird der korrekte Einbau gezeigt.

In Problemfällen oder bei Fragen wenden Sie sichitte an ihren Fachhändler oder:

XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. [phone]

Email: [e-mail]

Ersatzteile fur den One16 konnen Sie entweder im Fachhandel oder online unter http://www.XciteR beziehen.

Technische Daten

Länge 255-265 mm
Breite 175-215 mm
Höhe 105-135 mm
Radstand 175 mm
Gewicht ca. 620 g
Motor Brushed RC380
Fahrtenregler 2 S LiPo/Lilo (7.4 V DC)
Fernsteuerung XRC 2i 2.4 GHz 2-Kanal
Reichweite Fernsteuerung ca. 50 m

HINWEISE ZUM UMWELTSCHUTZ

Das Symbol des durchgestrichen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass these getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung möglichst werden.

Sie haben die Möglichkeit, Elektro- und Elektronikaltgeräte kostenfrei bei einer entsprechenden Sammelstelle in ihrer Höhe abzugegeben.itte erkundigen Sie sich bei Ihrer Stadt oder Gemeinde uber die zur Verfugung stehenden Sammelstellen. Sie haben auch die Möglichkeit, alte Elektro- und Elektronikgeräte, die von uns bezogen wurden, frei an uns zurückzusenden. Wir werden diese dann einer ordnungsgemäßen Verwertung bzw. Wiederverwendung zuführen.

Eventuell enthaltene Batterien oder Akkus müssen aus dem Produkt entwickelten werden und bei der entsprechenden Sammelstelle getrennt entsorgt werden.

Hinweise nach Batteriegesetz

Da wir Batterien und Akkus bzw. solche Geräte verkaufen, die Batterien und Akkus enthalten, sind wir nach dem Batteriegesetz (BattG) verpflichtet, Sie auf Folgendes hinzuweisen:

Batterien und Akkus dürfen nicht im Hausmüll entsorgt werden, sondern Sie sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet. Altbatterien können Schadstoffe enthalten, die bei nicht sachgemäßer Lagerung oder Entsorgung die Umwelt oder ihre Gesundheit schädigen konnen. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet.

Sie konnen die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden:

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

oder in unmittelbarer Höhe (z.B. im Handel oder in kommunalen Sammelstellen) unentgeltlich zusückgegeben. Die Abgabe in Verkaufsstellen ist darauf auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschrankt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Schadstoffhaltige Batterien sind mit einem Zeichen, eine durchgestrichene Mülltonne, und dem chemischen Symbol des schadstoffhaltigem Schwermetalls versehen.

These durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmull entsorgen dürfen.

Unter diesen Zeichen finden Sie zusammen nachstehende Symbole mit folgender Bedeutung:

Cd

Hg

Pb

Li-Po

XciteRC Modellbau GmbH & Co. KG

Autenbachstrasse 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

XciteRC-Modellbau GmbH & Co. KG

Autenbachstr. 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de

XciteRC Modellbau GmbH & Co.KG

Autenbachstr. 12

D-73035 Goppingen

Antriebswellen vo./hi. (2)

O-Ringe für Hauptzahnrad (12)

Lenkhebelschrauben (8)

Obere Chassisplatte, Zahnradabdeckung

Getriebegehäuse vorne, Getriebebdeckung hinten

Hauptzahnrad Spur Gear Roue dentee principale

30501018

Differenzialzahnrader und -gehause Diff. Gears + Diff. Case Pignons et boiter de differentiel

30501019

Untere Querlenker vorne Front Lower Suspension Arms Bras inférieur avant

30501020

Untere Querlenker hinten
Rear Lower Suspension Arms
Bras inférieur arrriere

30501021

Obere Querlenker vo./hi. Upper Linkage Set FR/RR Bras supérieur avant/arriere

30501022

Stoßdämpfer Kunststoffeile Shock Assembly Plastic Parts Amortisseurs pieces plastique

30501023

Lenkungsteile, Antennenhalterung Steering Assembly, Antenna Mount Pièces de direction, support d'antenne

30501024

Differenzialausgabe, Radachsen Diff. Outdrives, Wheel Shafts Sortie de differentiel, arbres des roues

30501025

Lenkhebel, Radtrager
Steering Knuckles, Rear Hub Carrier
Renvoi de direction, support des roues arrières

30501026

Lenkhebelträger re./li.
Front Hub Carrier left/right
Support de renvoi de direction droite/gauge

30501027

Radmitnehmer sechskant (4)

Wheel Hex (4)

Reifen mit Einlage Truggy (2)

Tires + Sponge Truggy (2)

Antriebsakku Lilo (7.4V/850mAh)

Motoritzel 13 Zähne (Modul 0.6)

Motor Pinion 13 T. (Module 0.6)

Pignon 13 D. (Module 0.6)

80000001

Karosserieklammern Klein (10)

Small Body Clips (10)

Radschrauben 2.6x15mm (8)

Wheel Nut Screws 2.6x15mm (8)

Beilagscheiben Getriebe (8)

Gear Box Washers (8)

Rondelles transmission (8)

30501047

Pfosten für Lenkung

Steering Post

Schraubenset komplett

Screw Set

Lot de visserie

50100001

Sender XRC2i 2.4 GHz

Transmitter XRC2i 2.4 GHz

Karosserieunterlagscheiben (12)

Body Post Pad (12)

Rondelle carrosserie (12)

5200002

Ladegerat 2S Lilo

Charger 2S Li-Ion

Chargeur 2S Lilo

30502001

Dampferbrücken vo./hi.

Shock Tower FR/RR

Radmitnehmer sechskant (4)

Heckflügel mit Halterung

Reifen mit Einlagen Buggy (2)

Tires + Sponge Buggy (2)

Radschrauben 2.6x12 mm (8)

Wheel Nut Screws 2.6x12 mm (8)

Die XciteRC Modellbau GmbH & Co. KG erklart hiermit, dass these Product den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EC sowie RoHS 2011/65/EC entspricht.

Die ausfuhrliche Konformitätserklung finden Sie im Internet unter www.XciteRC.com beim jeweiligen Produkt unter dem Link Konformitätserklung oder per E-Mail: [e-mail].

XciteRC Modellbau GmbH & Co. KG

Autenbachstraße 12

D-73035 Goppingen

Phone: [phone]

Fax: [phone]

E-Mail: [e-mail]

Web: www.XciteRC.de
