Caractéristiques techniques	Support pour enceintes Peerless-AV PSP5W, capacité de charge maximale de 5 kg, compatible avec la plupart des enceintes de taille moyenne.
Dimensions	Hauteur ajustable de 76 à 102 cm, base stable pour une meilleure sécurité.
Matériaux	Construction en acier robuste pour une durabilité accrue.
Utilisation	Idéal pour les installations audio domestiques, les événements en direct et les présentations.
Maintenance	Vérifier régulièrement la stabilité et l'intégrité des fixations, nettoyer avec un chiffon doux.
Sécurité	Assurez-vous que le support est correctement installé et que les enceintes sont bien fixées pour éviter les chutes.
Informations générales	Produit léger et facile à transporter, assemblage rapide sans outils nécessaires.

FOIRE AUX QUESTIONS - PSP5W Peerless-AV

Comment installer le support d'enceinte Peerless-AV PSP5W ?

Pour installer le support d'enceinte Peerless-AV PSP5W, commencez par fixer la base au mur à l'aide des vis et chevilles fournies. Assurez-vous que la base est de niveau. Ensuite, fixez le support à l'enceinte en utilisant les vis adaptées. Enfin, placez l'enceinte sur le support et ajustez les angles si nécessaire.

Quelle est la capacité de poids maximale du support Peerless-AV PSP5W ?

Le support Peerless-AV PSP5W peut supporter un poids maximum de 4,5 kg par enceinte.

Le support est-il compatible avec toutes les enceintes ?

Le support Peerless-AV PSP5W est conçu pour être compatible avec la plupart des enceintes de taille standard, mais il est recommandé de vérifier les dimensions et le poids de votre enceinte avant l'achat.

Comment ajuster l'angle du support d'enceinte ?

Pour ajuster l'angle du support d'enceinte, dévissez légèrement les vis de verrouillage situées sur le support. Ajustez ensuite l'angle souhaité et resserrez les vis pour maintenir la position.

Que faire si le support ne reste pas en place ?

Si le support ne reste pas en place, vérifiez que toutes les vis sont bien serrées et que la base est correctement fixée au mur. Assurez-vous également que le mur est suffisamment solide pour supporter le poids de l'enceinte.

Le support est-il réglable en hauteur ?

Le support Peerless-AV PSP5W n'est pas réglable en hauteur. Il est conçu pour être fixé à une position fixe sur le mur.

Quels outils sont nécessaires pour l'installation ?

Pour l'installation, vous aurez besoin d'un tournevis, d'une perceuse, d'un niveau à bulle et éventuellement d'une clé à molette pour serrer les vis.

Où puis-je trouver le manuel d'utilisation du Peerless-AV PSP5W ?

Le manuel d'utilisation du Peerless-AV PSP5W est disponible sur le site officiel de Peerless-AV dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI PSP5W Peerless-AV

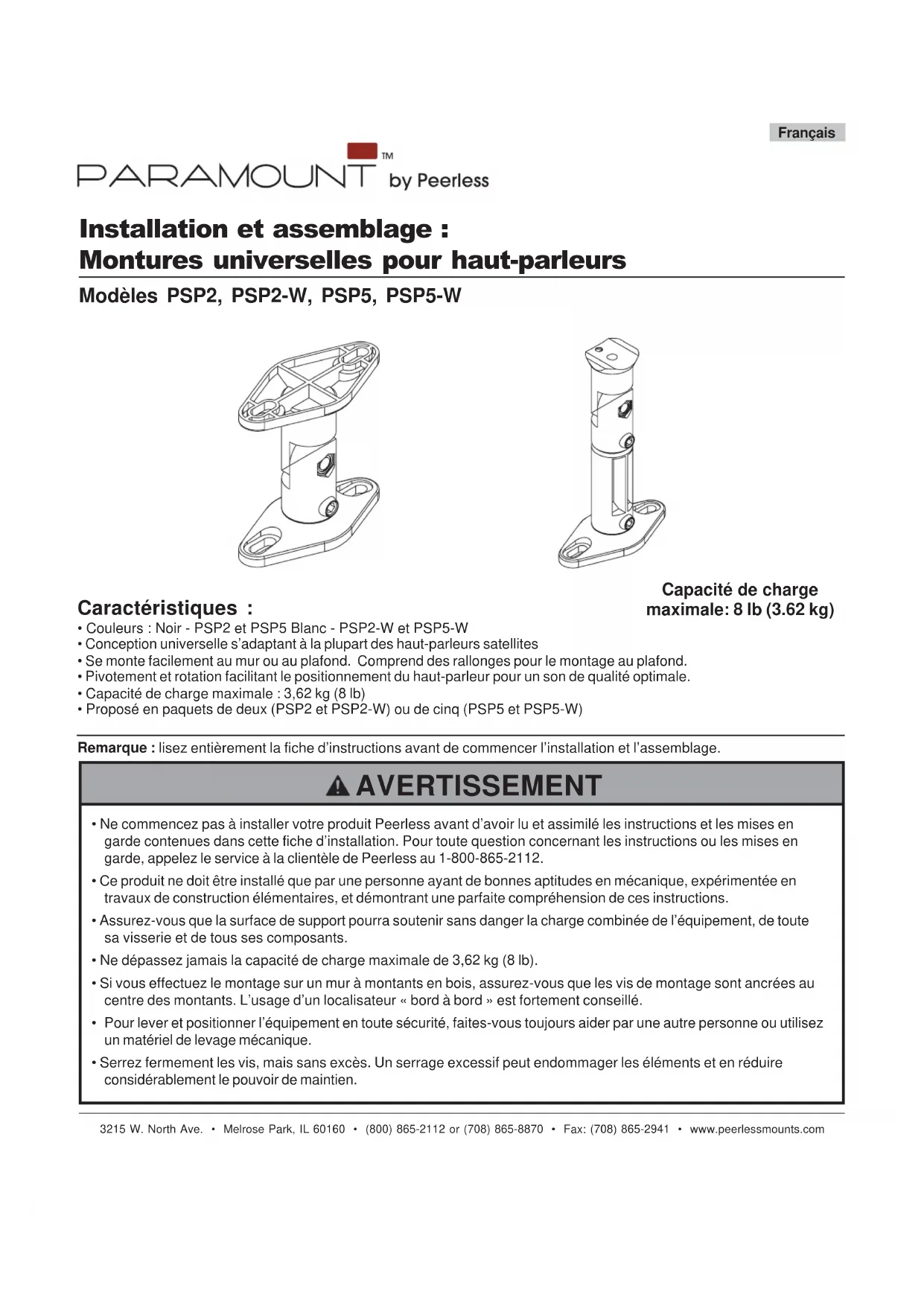

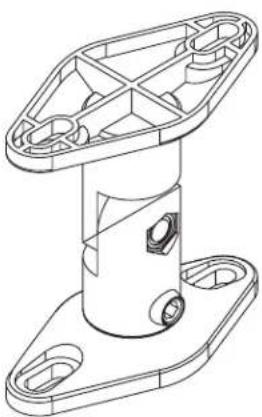

A o B A o B C3215 W. North Ave. • Melrose Park, IL 60160 • [phone] or [phone] • Fax: [phone] • www.peerlessmounts.com Installation et assemblage : Montures universelles pour haut-parleurs Modèles PSP2, PSP2-W, PSP5, PSP5-W Français Caractéristiques :

• Couleurs : Noir - PSP2 et PSP5 Blanc - PSP2-W et PSP5-W

• Conception universelle s’adaptant à la plupart des haut-parleurs satellites

• Se monte facilement au mur ou au plafond. Comprend des rallonges pour le montage au plafond.

• Pivotement et rotation facilitant le positionnement du haut-parleur pour un son de qualité optimale.

• Capacité de charge maximale : 3,62 kg (8 lb)

• Proposé en paquets de deux (PSP2 et PSP2-W) ou de cinq (PSP5 et PSP5-W) Capacité de charge maximale: 8 lb (3.62 kg) Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage.

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 1-800-865-2112.

• Ce produit ne doit être installé que par une personne ayant de bonnes aptitudes en mécanique, expérimentée en travaux de construction élémentaires, et démontrant une parfaite compréhension de ces instructions.

• Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants.

• Ne dépassez jamais la capacité de charge maximale de 3,62 kg (8 lb).

• Si vous effectuez le montage sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur « bord à bord » est fortement conseillé.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un matériel de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les éléments et en réduire considérablement le pouvoir de maintien. AVERTISSEMENTISSUED:10-23-07 SHEET #: 087-9016-114 of 18 Français Adresse de notre site internet : www.peerlessmounts.comService clientèle : 1-800-729-0307 ou 708-865-8870 A B

NOP Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possible que les pièces semblent légèrement différentes de l’illustration. Outils nécessaires pour l’assemblage

• localisateur de montants (le localisateur de montants « bord à bord » est recommandé)

• mèche de 1/8 po pour les murs à montants en bois

• mèche de 5/16 po pour les murs en béton et les blocs de béton de mâchefer

Description Quantité Quantité A plaque de montage à deux trous 4 10 B plaque de montage à un trou 2 5 C bras 2 5 D extension de bras 2 5 E vis cruciforme M5 x 20 mm 2 5 F vis cruciforme 8-32 x 5/8 po 2 5 G vis cruciforme 1/4-20 X 7/8 po 2 5 H vis cruciforme à tête plate M4 x 8 mm 2 5 I rondelle plastique M5 x 1/8 po 2 5 J écrou rond de trou de serrure 8/32 po 2 5 K vis cruciforme 1/4-20 X 1/2 po 4 10 L vis autotaraudeuse nº 8 x 3/4 po 2 5 M vis autotaraudeuse nº 12 x 3/4 po 4 10 N vis autotaraudeuse nº 12 x 1 1/4 po 4 10 O ancrage de béton Alligator nº 12-14 4 10 P clé hexagonale 1 1 Liste des piècesISSUED:10-23-07 SHEET #: 087-9016-115 of 18 Français Adresse de notre site internet : www.peerlessmounts.comService clientèle : 1-800-729-0307 ou 708-865-8870 Montage de l’insert fileté à un trou Vérifiez que la dimension du trou à l’arrière du haut-parleur correspond à celle de l’une des vis suivantes : Vis 8-32 x 5/8 po (F), vis cruciforme M5 x 20 mm (E), vis cruciforme 1/4-20 x 7/8 po (G) ou vis cruciforme à tête plate M4 x 8 mm (H). Les haut-parleurs satellites peuvent nécessiter soit la plaque de montage à un trou (B), soit la plaque de montage à deux trous (A). Pour retirer les plaques de montage (le cas échéant) du bras (C ou D), desserrez les vis de pression hexagonales de quelques tours à l’aide de la clé hexagonale (P). Séparez les plaques de montage (A ou B) du bras. Remarque : Les montures de haut-parleur peuvent être pré-assemblées en différentes configurations. Retrait de la plaque de montage

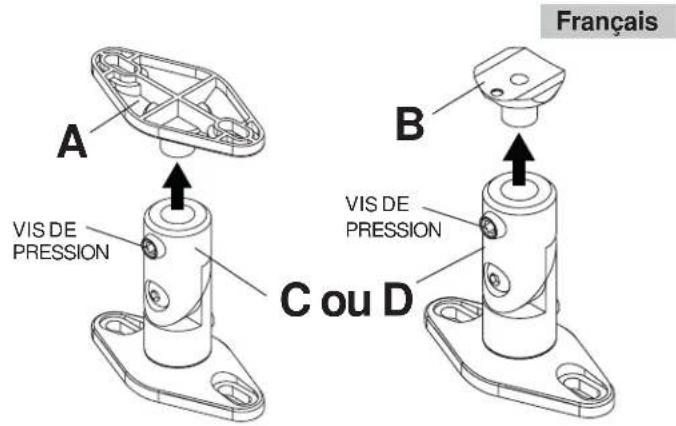

C ou D VIS DEPRESSION

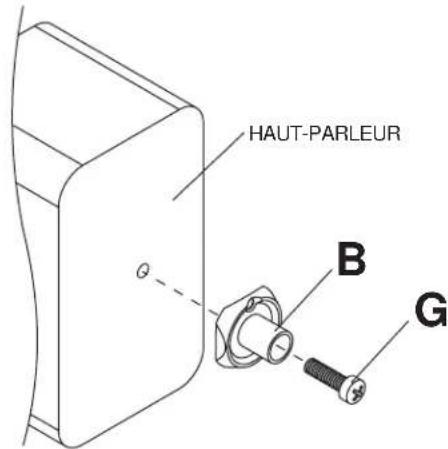

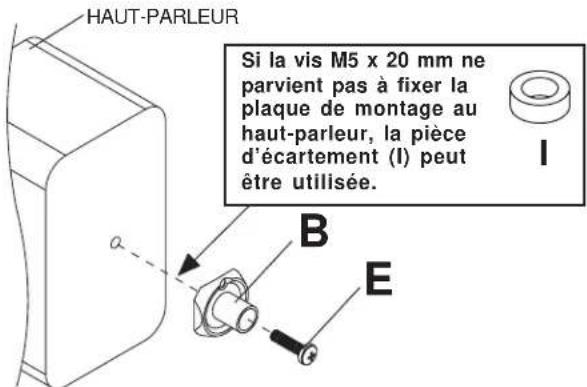

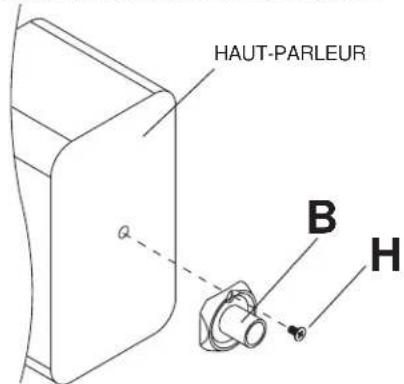

Installation de la plaque de montage sur le haut-parleur Fixation aux haut-parleurs à l’aide des inserts filetés M5 : Fixez la plaque de montage à un trou (B) à l’arrière du haut-parleur à l’aide de la vis M5 x 20 mm (E) comme illustré. Fixation aux haut-parleurs à l’aide des inserts filetés M4 : Fixez la plaque de montage à un trou (B) à l’arrière du haut-parleur en faisant passer la vis cruciforme à tête plate M4 x 8 mm (H) dans le trou central de la plaque de montage, comme illustré Fixation aux haut-parleurs à l’aide des inserts filetés 8-32 : Fixez la plaque de montage à un trou (B) à l’arrière du haut-parleur à l’aide de la vis cruciforme 8-32 x 5/8 po (F) comme illustré. Fixation aux haut-parleurs à l’aide des inserts filetés 1/4po-20 : Fixez la plaque de montage à un trou (B) à l’arrière du haut-parleur à l’aide de la vis cruciforme 1/4-20 x 7/8 po (G) comme illustré.

Si la vis 8-32 x 5/8 po neparvient pas à fixer laplaque de montage auhaut-parleur, la pièced’écartement (I) peutêtre utilisée.

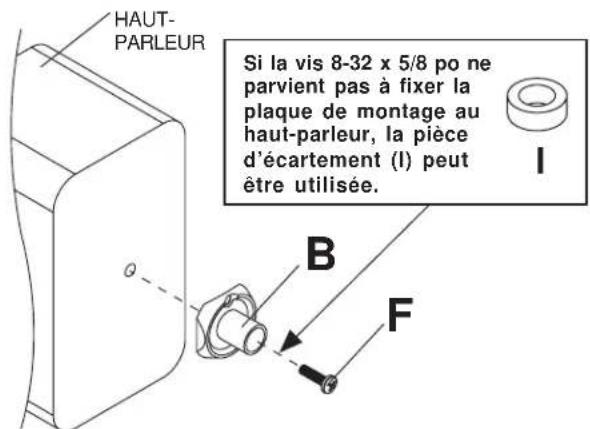

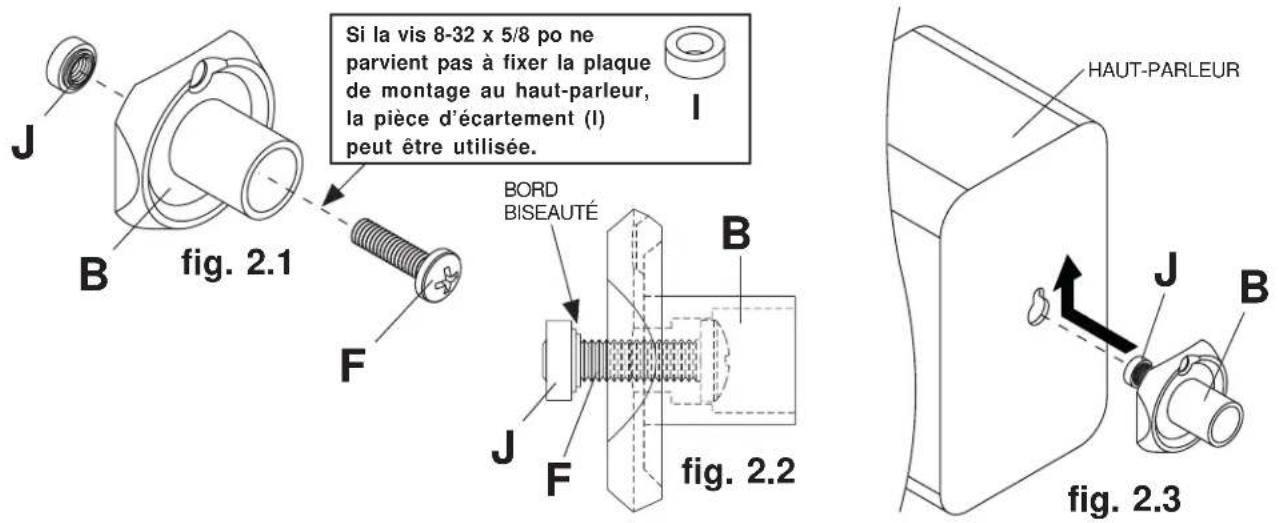

HAUT-PARLEURHAUT-PARLEURSi la vis M5 x 20 mm neparvient pas à fixer laplaque de montage auhaut-parleur, la pièced’écartement (I) peutêtre utilisée.VIS DEPRESSIONISSUED:10-23-07 SHEET #: 087-9016-116 of 18 Français Adresse de notre site internet : www.peerlessmounts.comService clientèle : 1-800-729-0307 ou 708-865-8870 2-1 Montage à un trou de serrure Insérez la vis cruciforme 8-32 x 5/8 po (F) dans la plaque de montage à un trou (B) et vissez l’écrou pour trou de serrure rond de 8-32 (J) de quelques tours sur la vis cruciforme 8-32 x 5/8 po comme illustré figures 2.1 et 2.2, Assurez-vous que les bords biseautés de l’écrou de trou de serrure rond sont placés face à la plaque de montage. N’immobilisez pas complètement l’écrou 8-32 pour le moment. Insérez l’écrou rond dans l’ouverture correspondante du haut-parleur et glissez- le vers le haut dans la partie étroite du trou de serrure, comme illustré figure 2.3 Fixez la plaque de montage sur le haut- parleur en tirant doucement la plaque en arrière, puis serrez la vis cruciforme 8-32 x 5/8 po. fig. 2.1 fig. 2.2 fig. 2.3

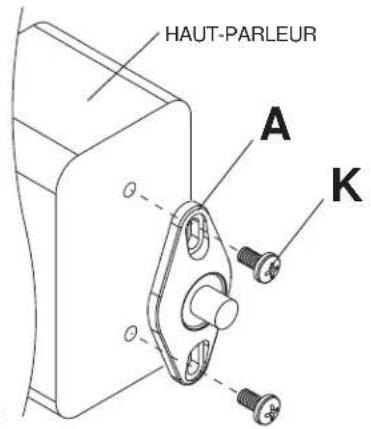

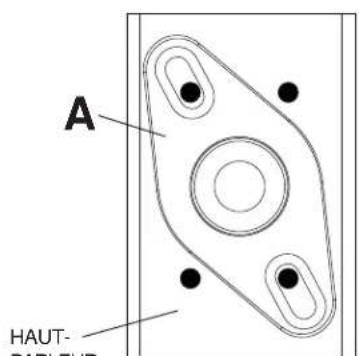

Si la vis 8-32 x 5/8 po neparvient pas à fixer la plaquede montage au haut-parleur,la pièce d’écartement (I)peut être utilisée. 2-2 Montage à deux ou quatre trous Fixez la plaque de montage à deux trous (A) sur le haut-parleur à l’aide de deux vis 1/4-20 x 1/2 po (K), comme illustré figure 2.4. Les configurations à quatre trous peuvent être utilisées en positionnant la plaque de montage en diagonale, comme illustré figure 2.5. fig. 2.4 fig. 2.5 2-3 Montage à l’aide de fixations autotarauseuses Positionnez la plaque de montage à deux trous (A) à l’arrière du haut-parleur à l’emplacement du montage et utilisez-la comme gabarit pour marquer le centre des trous. Percez deux avant-trous de 3 mm (1/8 po) de diamètre et de 12 mm (0,5 po) de profondeur. Ne percez pas à plus de 0,5 po.

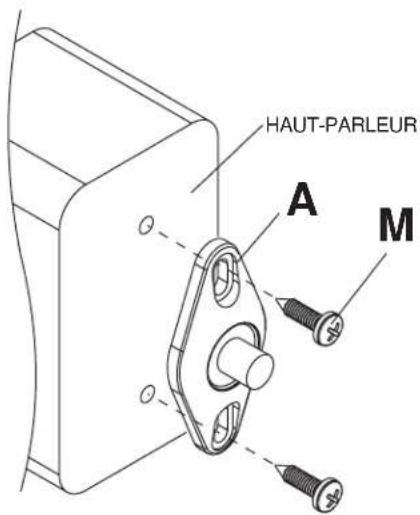

• Ne percez pas et ne vissez pas dans le haut-parleur, car vous pourriez endommager les composants internes. Si vous n’êtes pas sûr de l’emplacement des composants internes, le fabricant du haut-parleur peut vous le préciser. ATTENTION Fixez la plaque de montage sur le haut-parleur à l’aide de deux vis autotaraudeuses nº 12 x 3/4 po (M)

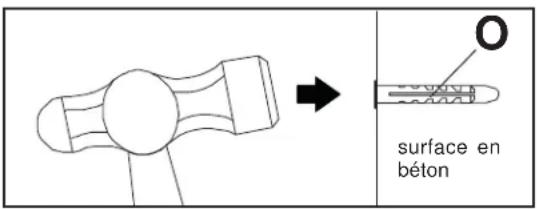

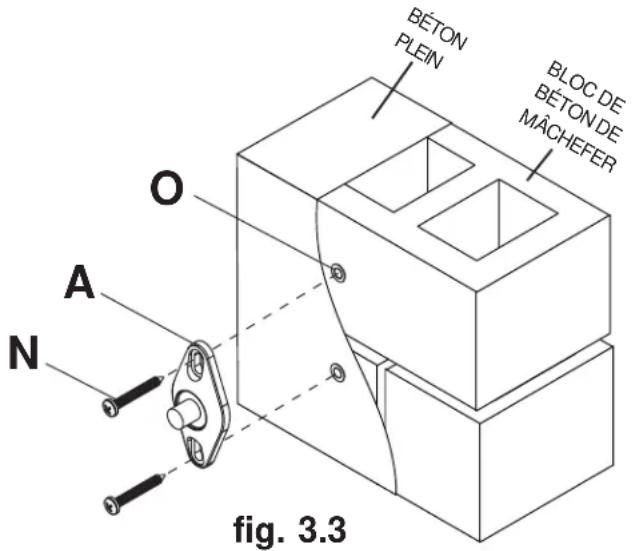

• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 0,31 cm (1 5/8 po) dans le trou de 1/4 po de diamètre destiné aux ancrages de béton. Pour percer le trou, il est conseillé d’utiliser une perceuse électrique standard sur un réglage bas au lieu d’un marteau perforateur, afin d’éviter de briser la partie arrière du trou lorsque vous pénétrez un vide ou une cavité. Ne percez pas dans les joints de mortier !

• Ne fixez jamais de coquilles d’expansion sur du béton recouvert de plâtre, cloison sèche ou autre matériau de finition. Si vous ne pouvez pas éviter d’effectuer le montage sur du béton recouvert d’une surface de finition, celle-ci doit être chambrée.

• Serrez fermement les boulons d’ancrage de béton, mais sans excès. Un serrage excessif peut endommager les boulons et en réduire considérablement le pouvoir de maintien.

• Ne serrez jamais à plus de 9 Nm (80 po-lb).

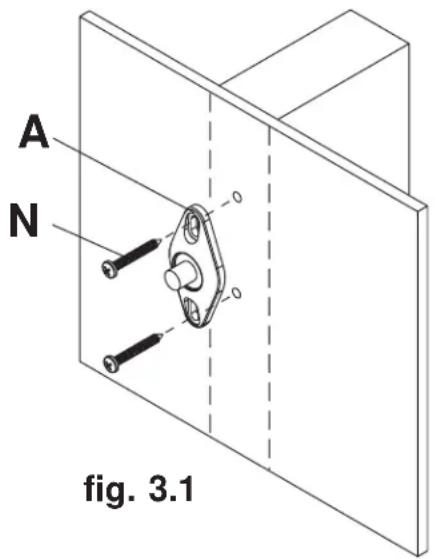

Installation de la plaque de montage au mur ou au plafond Fixation sur des montants ou des poutres en bois Utilisez un localisateur de montants pour repérer les bords du montant. L’usage d’un localisateur bord à bord est fortement conseillé. En fonction de leurs bords, tracez une ligne verticale le long des centres des montants. Utilisez la plaque de montage (A) comme gabarit et placez-la sur le mur. Marquez le centre des deux trous de montage. Assurez-vous que les trous de montage se trouvent sur les axes des montants. Percez quatre trous de 3 mm (1/8 po) de diamètre et de 48 m (1 7/8 po) de profondeur. Fixez la plaque de montage à l’aide de deux vis autotaraudeuses nº 12 x 1 3/4 po (N) Fixation sur du béton ou des blocs de béton de mâchefer Utilisez la plaque de montage comme gabarit pour marquer l’emplacement de deux trous de montage. Remarque : Pour le montage sur un mur, positionnez les trous de montage à la verticale. Percez deux trous de 8 mm (5/16 po) de diamètre à une profondeur minimum de 48 mm (1 7/8 po). Insérez les ancrages (O) dans les trous au ras du mur comme illustré figure 3.2. Placez la plaque de montage sur les ancrages et fixez à l‘aide de deux vis autotaraudeuses nº12 x 1 3/4 po (N) comme illustré figure 3.3. AVERTISSEMENT 3-1 surface enbéton fig. 3.1 fig. 3.2 fig. 3.3

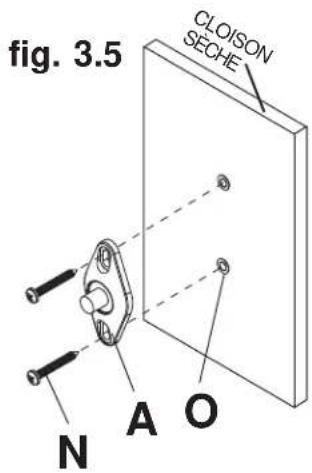

OISSUED:10-23-07 SHEET #: 087-9016-118 of 18 Français Adresse de notre site internet : www.peerlessmounts.comService clientèle : 1-800-729-0307 ou 708-865-8870 Fixation sur une cloison sèche 3-2 Utilisez la plaque de montage (A) comme gabarit pour marquer l’emplacement des deux trous de montage. REMARQUE : Pour le montage sur un mur, positionnez les trous de montage à la verticale. Percez deux trous de 8 mm (5/16 po) de diamètre dans la cloison sèche. Insérez les ancrages (O) dans les trous au ras de la cloison sèche comme illustré figure 3.4. Placez la plaque de montage sur les ancrages et fixez à l‘aide de deux vis autotaraudeuses nº12 x 1 3/4 po (N). fig. 3.4 fig. 3.5 fig. 3.6

CLOISONSÈCHECLOISONSÈCHE

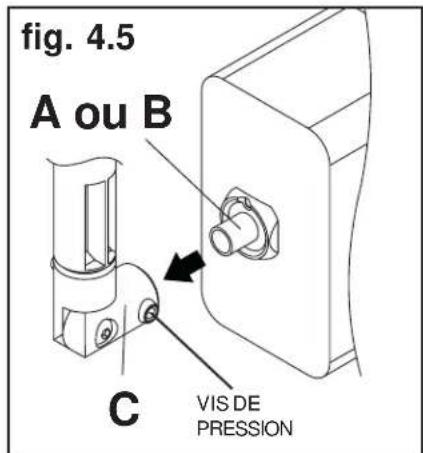

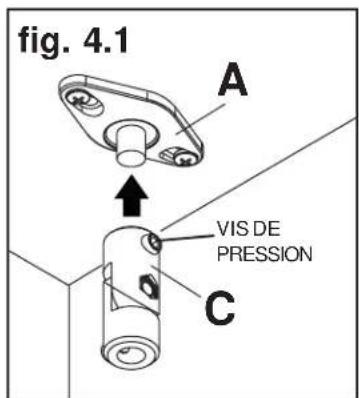

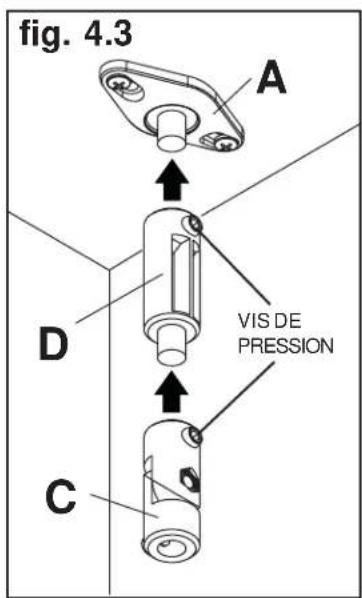

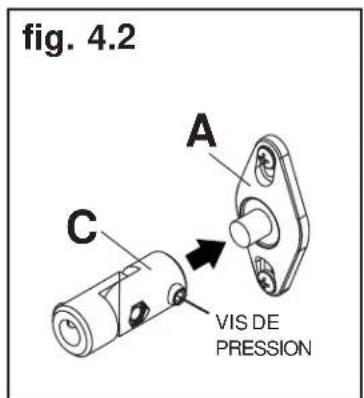

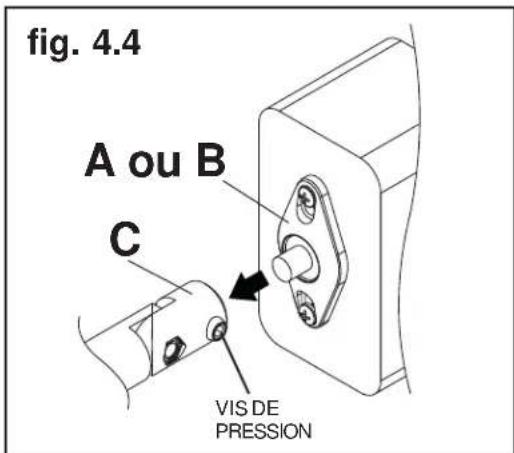

Installation des bras sur la plaque de montage Insérez le bras (C) ou l’extension (D) sur la plaque de montage fixée à la surface comme illustré figure 4.1 ou 4.2. L’extension peut être utilisée avec le bras comme illustré figure 4.3. Serrez les vis de pression à l’aide de la clé hexagonale (P). REMARQUE : L’usage d’une extension de bras est déconseillé pour le montage mural. Insérez la plaque de montage (A ou B) fixée sur le haut-parleur dans le bras (C). Serrez la vis de pression à l’aide de la clé hexagonale (P) comme illustré figure 4.4 ou 4.5.
