Caractéristiques techniques	Support de montage pour enceintes, compatible avec la plupart des modèles standards.
Capacité de charge	Jusqu'à 5 kg par enceinte.
Matériaux	Acier robuste avec finition en poudre pour une durabilité accrue.
Dimensions	Dimensions compactes pour un montage discret.
Installation	Installation facile avec tous les accessoires nécessaires inclus.
Utilisation	Idéal pour les enceintes dans les environnements domestiques ou professionnels.
Maintenance	Vérifier régulièrement les fixations pour assurer la sécurité et la stabilité.
Sécurité	Conçu pour minimiser les risques de chute grâce à un montage sécurisé.
Informations générales	Produit léger et facile à manipuler, idéal pour un usage quotidien.

FOIRE AUX QUESTIONS - PSP2W Peerless-AV

Comment installer le support Peerless-AV PSP2W sur mon mur ?

Pour installer le support, commencez par localiser les montants dans le mur à l'aide d'un détecteur de montants. Fixez les supports muraux au mur en utilisant des vis appropriées. Assurez-vous que le support est de niveau avant de serrer complètement les vis.

Quel est le poids maximum que peut supporter le support Peerless-AV PSP2W ?

Le support Peerless-AV PSP2W peut supporter des enceintes pesant jusqu'à 4,5 kg.

Puis-je installer le support Peerless-AV PSP2W en extérieur ?

Le support Peerless-AV PSP2W est conçu pour une utilisation intérieure. Pour une utilisation en extérieur, il est recommandé d'utiliser un support spécifiquement conçu pour résister aux intempéries.

Comment ajuster l'angle du support Peerless-AV PSP2W ?

L'angle du support peut être ajusté en dévissant légèrement les vis de fixation, en positionnant l'enceinte à l'angle souhaité, puis en resserrant les vis pour maintenir la position.

Quels outils sont nécessaires pour l'installation du support Peerless-AV PSP2W ?

Vous aurez besoin d'une perceuse, d'un tournevis, d'un niveau à bulle, d'un détecteur de montants et d'une clé Allen si des vis Allen sont utilisées.

Le support est-il compatible avec toutes les enceintes ?

Le support est conçu pour s'adapter à la plupart des enceintes, mais il est important de vérifier les dimensions et le poids de votre enceinte pour assurer la compatibilité.

Où puis-je trouver le manuel d'installation du support Peerless-AV PSP2W ?

Le manuel d'installation peut être téléchargé depuis le site web de Peerless-AV dans la section 'Support' ou 'Téléchargements'.

Que faire si le support ne se fixe pas correctement au mur ?

Assurez-vous que vous avez localisé correctement les montants et que vous utilisez les vis appropriées. Si le support est toujours instable, envisagez d'utiliser des chevilles adaptées au type de mur.

Comment nettoyer le support Peerless-AV PSP2W ?

Pour nettoyer le support, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI PSP2W Peerless-AV

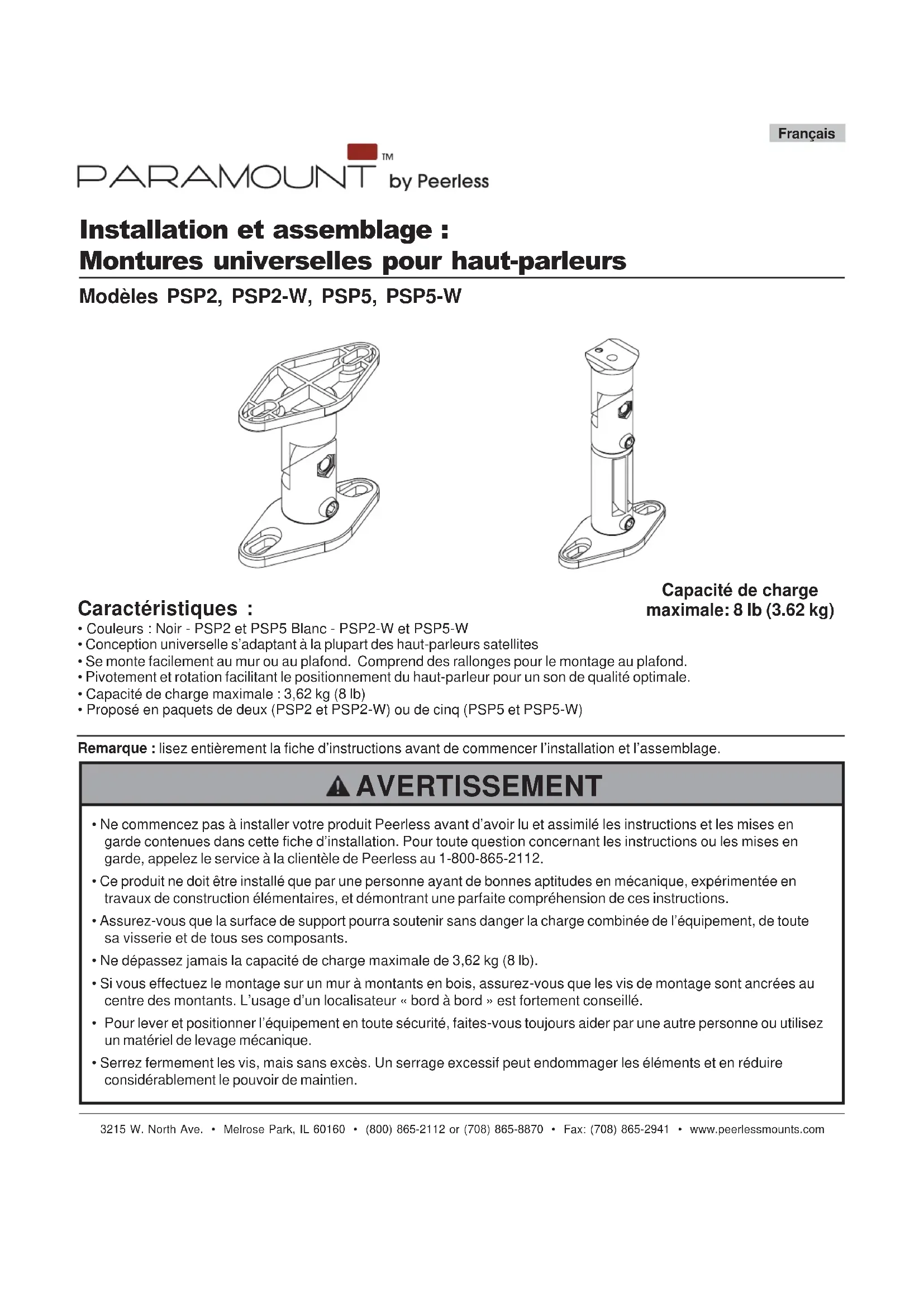

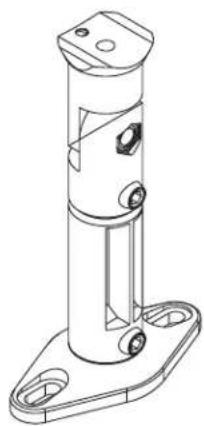

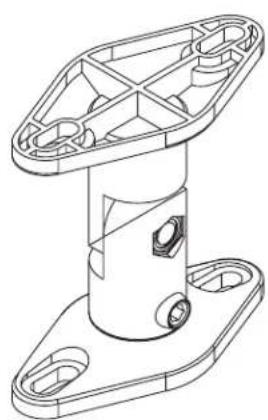

Installation et assemblage : Montures universelles pour haut-parleurs

Modèles PSP2, PSP2-W, PSP5, PSP5-W

\section*{Caracteristiques :}

Capacité de charge maximale: 8 Ib (3.62 kg)

Couleurs : Noir - PSP2 et PSP5 Blanc - PSP2-W et PSP5-W
- Conception universelle s'adaptant à la plupart des haut-parleurs satellites
- Se monte facilement au mur ou au plafond. Compend des rallonges pour le montage au plafond.
- Pivotement et rotation facilitant le positionnement du haut-parleur pour un son de qualite optimale.
- Capacité de charge maximale: 3,62 kg (8 lb)
- Propose en paquets de deux (PSP2 et PSP2-W) ou de cinq (PSP5 et PSP5-W)

Remarque : lisez entierement la fiche d'instructions avant de commencer l'installation et l'assemblage.

AVERTISSEMENT

• Ne commencez pas à installerer votre produit Peerless avant d'avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d'installation. Pour toute question concernant les instructions ou les mises en garde,appelez le service à la clientèle de Peerless au 1-800-865-2112.
• Ce produit ne doit être installé que par une personne ayant de bonnes aptitudes en mécanique, experimentée en travaux de construction élémentaires, et démontrant une parafaite comprhension de ces instructions.
  Assurez-vous que la surface de support pourra soutenir sans danger la charge combinée de l'équipement, de toute sa visserie et de tous ses composants.
• Ne dépassez jamais la capacité de charge maximale de 3,62 kg (8 lb).
• Si vous effectue le montage sur un mur à montants en bois, assurez-vous que les vis de montage sont ancrees au centre des montants. L'usage d'un localisateur « bord à bord » est fortement conseilé.
  Pour lever et positionner l'équipment en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un matériel de levage mécanique.
• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les éléments et en réduire considérablement le pouvoir de maintainien.

Outils nécessaires pour l'assemblage

• localisateur de montants (le localisateur de montants « bord à bord » est recommandé)
• tournevis cruciforme
• perceuse
• mèche de 1/8 po pour les murs à montants en bois
• mèche de 5/16 po pour les murs en béton et les blocs de béton de mâchefer
  niveau
• metre ruban

Avant de commencer, assurez-vous que toutes les pieces indiquées sont inclues avec le produit. Il est possible que les piecessemblent légèrement différentes de l'illustration.

Liste des pièces		PSPK2 PSPK5 PSPK2-W PSPK5-W
Description Quantité	Quantité
A plaque de montage à deux trous		4	10
B plaque de montage à un trou		2	5
C bras		2	5

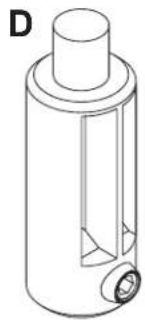

D extension de bras		2	5
E vis cruciforme M5 x 20 mm		2	5
F vis cruciforme 8-32 x 5/8 po		2	5
G vis cruciforme 1/4-20 X 7/8 po		2	5
H vis cruciforme à tête plate M4 x 8 mm		2	5
I rondelle plastique M5 x 1/8 po		2	5
J écrou rond de trou de serrure 8/32 po		2	5
K vis cruciforme 1/4-20 X 1/2 po		4	10
L vis autotaraudeuse n° 8 x 3/4 po		2	5
M vis autotaraudeuse n° 12 x 3/4 po		4	10
N vis autotaraudeuse n° 12 x 1 1/4 po		4	10
O ancrage de béton Alligator n° 12-14		4	10
P clé hexagonale		1	1

N

0

P

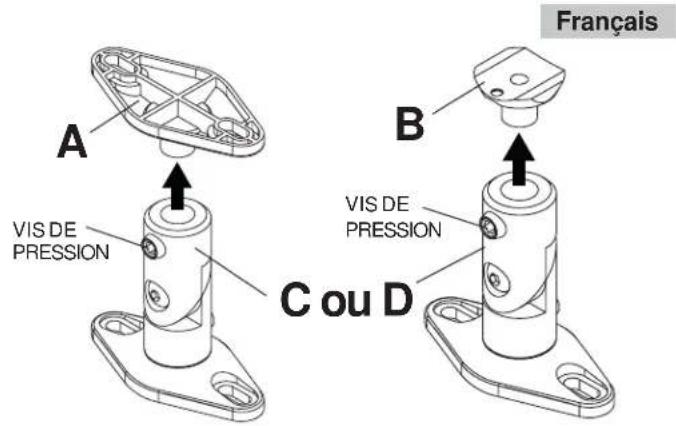

Retrait de la plaque de montage

Les haut-parleurs satellites peuvent nécessiter soit la plaque de montage à un trou (B), soit la plaque de montage à deux troughs (A). Pour-retirer les plaques de montage (le cas échéant) du bras (C ou D), desserrez les vis de pression hexagonales de quelques tours à l'aide de la clé hexagonale (P). Séparez les plaques de montage (A ou B) du bras.

Remarque: Les montures de haut-parleur peuvent etre pre-assemblées en differentes configurations.

Installation de la plaque de montage sur le haut-parleur

Montage de l'insert filéte à un trou

Vérifiez que la dimension du trou à l'arrière du haut-parleur correspond à celle de l'une des vis suivantes : Vis 8-32 x 5/8 po (F), vis cruciforme M5 x 20 mm (E), vis cruciforme 1/4-20 x 7/8 po (G) ou vis cruciforme à tete plate M4 x 8 mm (H).

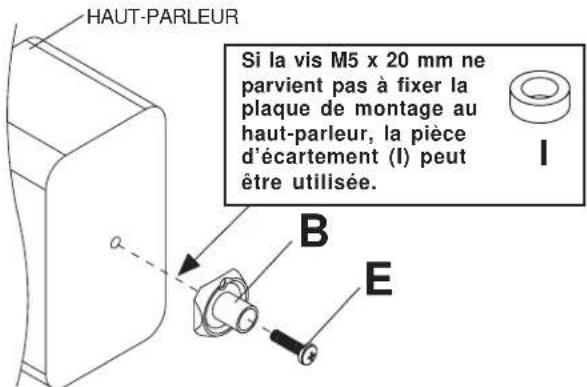

Fixation aux haut-parleurs à l'aide des inserts

filetes M5: Fixez la plaque de montage à un trou (B) à l'arrière du haut-parleur à l'aide de la vis M5 x 20 mm (E) comme illustré.

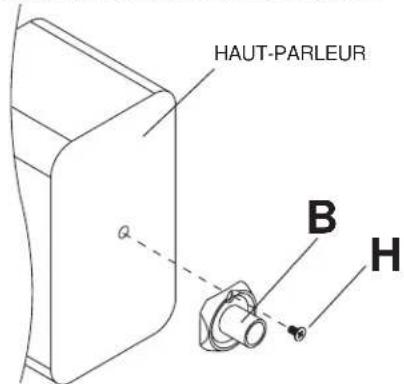

Fixation aux haut-parleurs à l'aide des inserts

filetés M4 : Fixez la plaque de montage à un trou (B) à l'arrière du haut-parleur en faisant passer la vis cruciforme à tête plate M4 x 8 mm (H) dans le trou central de la plaque de montage, comme illustré

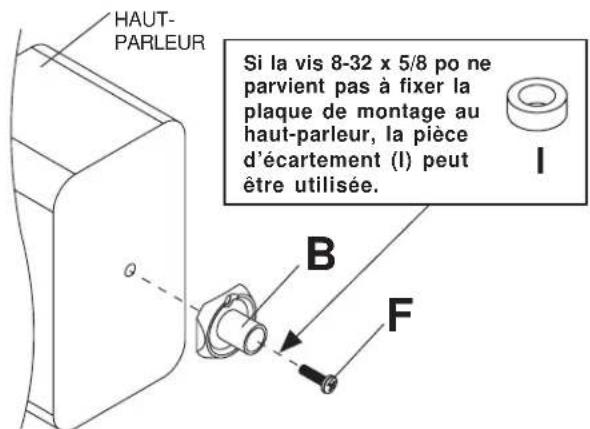

Fixation aux haut-parleurs à l'aide des inserts

filetes 8-32: Fixez la plaque de montage à un trou (B) à l'arrête du haut-parleur à l'aide de la vis cruciforme 8-32 x 5/8 po (F) comme illustré.

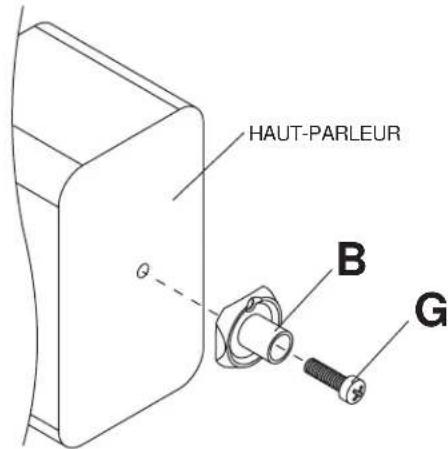

Fixation aux haut-parleurs à l'aide des inserts filetés

1/4po-20: Fixez la plaque de montage à un trou (B) à l'arrière du haut-parleur à l'aide de la vis cruciforme 1/4-20 x 7/8 po (G) comme illustré.

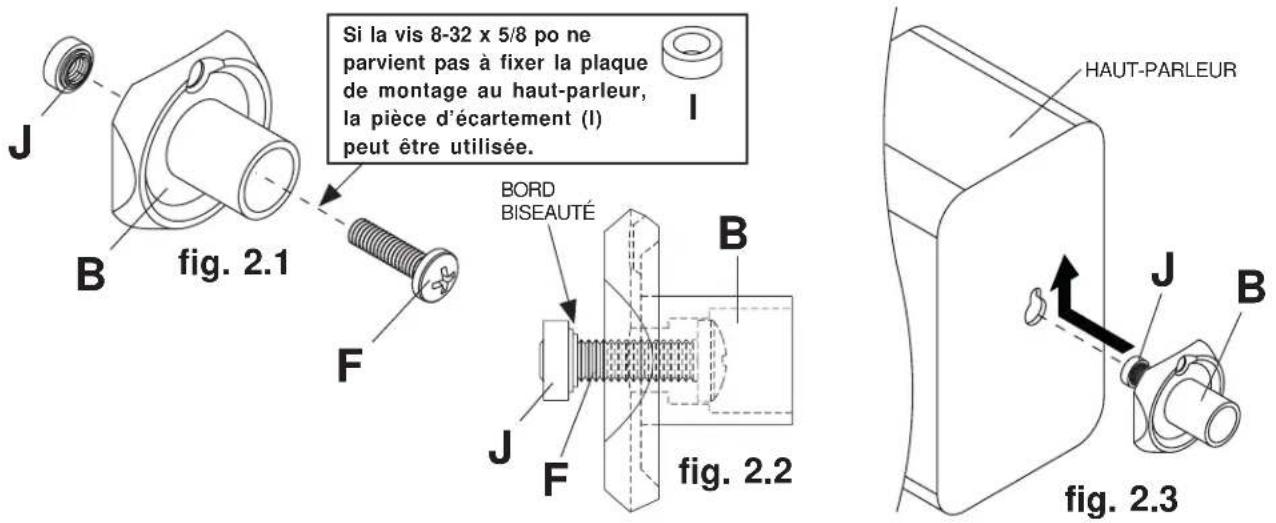

2-1 Montage à un trou de serrure

Insérez la vis cruciforme 8-32 x 5/8 po (F) dans la plaque de montage à un trou (B) et vissez l'écrou pour trou de serrure rond de 8-32 (J) de quelques tours sur la vis cruciforme 8-32 x 5/8 po comme illustré figures 2.1 et 2.2, Assurez-vous que les bords biseautés de l'écrou de trou de serrure rond sont placés face à la plaque de montage. N'immobilisez pas complètement l'écrou 8-32 pour le moment. Insérez l'écrou rond dans l'ouverture correspondante du haut-parleur et glissez-le vers le haut dans la partie étroite du trou de serrure, comme illustré figure 2.3 Fixez la plaque de montage sur le haut-parleur en tirant doucement la plaque en arrière, puis serrez la vis cruciforme 8-32 x 5/8 po.

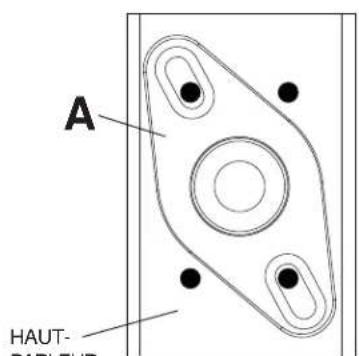

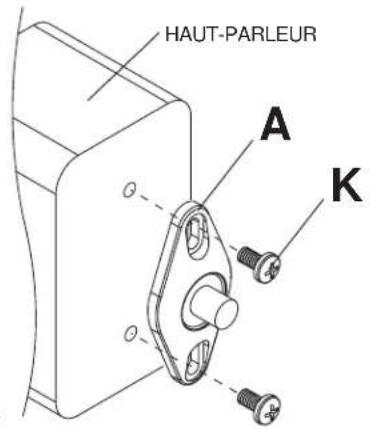

2-2 Montage à deux ou quatre troughs

Fixez la plaque de montage à deux trous (A) sur le haut-parleur à l'aide de deux vis 1 / 4 - 20 × 1 / 2 po (K), comme illustré figure 2.4. Les configurations à quatre trous peuvent être utilisées en positionnant la plaque de montage en diagonale, comme illustré figure 2.5.

fig. 2.5
fig. 2.4

2-3 Montage à l'aide de fixations autotaraiseuses

Positionnez la plaque de montage à deux troughs (A) à l'arrière du haut-parleur à l'emplacement du montage et utilisez-la comme gabarit pour marquer le centre des troughs. Percez deux avant-trous de 3 mm (1/8 po) de diamètre et de 12 mm (0,5 po) de profondeur. Ne percez pas à plus de 0,5 po.

ATTENTION

• Ne percez pas et ne vissez pas dans le haut-parleur, car vous pourriez endommager les composants internes. Si vous n'êtes pas sur de l'emplacement des composants internes, le fabricant du haut-parleur peut vous le préciser.

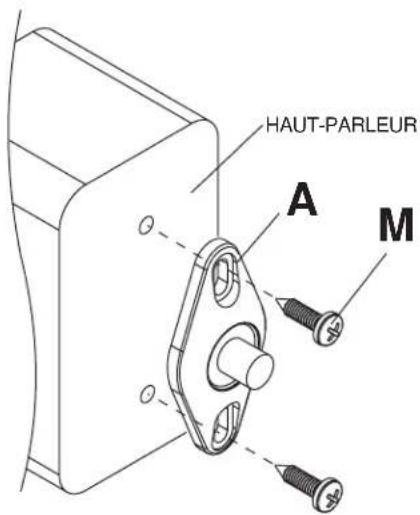

Fixez la plaque de montage sur le haut-parleur à l'aide de deux vis autotaraudeuses n^12× 3 / 4 po (M)

Installation de la plaque de montage au mur ou au plafond

Français

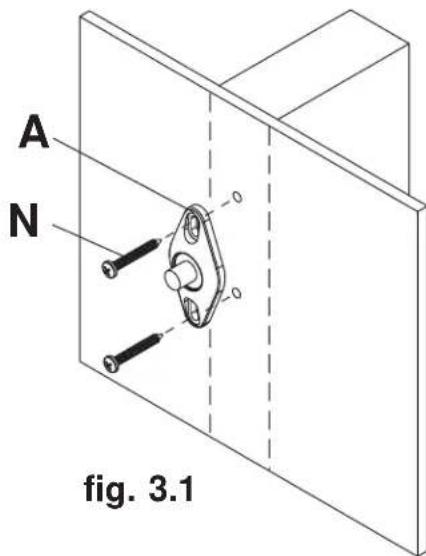

Fixation sur des montants ou des poutres en bois

Utilisez un localisateur de montants pour repérer les bords du montant. L'usage d'un localisateur bord a bord est fortement conseilé. En fonction de leurs bords, tracez une ligne verticale le long des centres des montants. Utilisez la plaque de montage (A) comme gabarit et placez-la sur le mur. Marquez le centre des deux troughs de montage. Assurez-vous que les troughs de montage se trouvent sur les axes des montants. Percez quatre troughs de 3 mm (1/8 po) de diamètre et de 48 m (17/8 po) de profondeur. Fixez la plaque de montage à l'aide de deux vis autotaraudeuses n^12× 13 / 4 po (N)

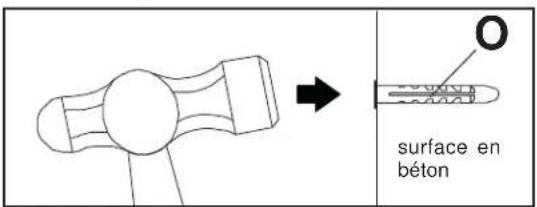

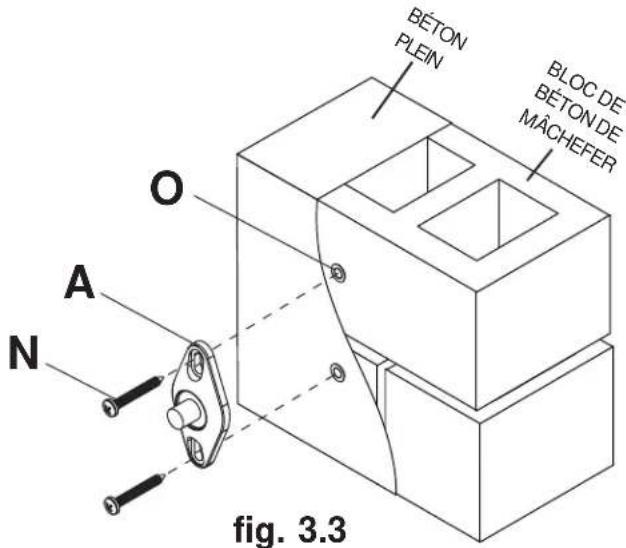

3-1 Fixation sur du béton ou des blocs de béton de mâchefer

Utilisez la plaque de montage comme gabarit pour marquer l'emplacement de deux trous de montage. Remarque: Pour le montage sur un mur, positionnez les trous de montage à la verticale. Percez deux trous de 8 mm (5/16 po) de diamètre à une profondeur minimum de 48 mm (17/8 po). Insérez les ancrages (O) dans les trous au ras du mur comme illustré figure 3.2. Placez la plaque de montage sur les ancrages et fixez à l'aide de deux vis autotaraudeuses n^0 12 × 13 / 4 po (N) comme illustré figure 3.3.

fig. 3.2

AVENTISSEMENT

• Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifie que vous disposez d'une épaissur de béton d'au moins 0,31 cm (1 5/8 po) dans le trou de 1/4 po de diamètre destiné aux ancrages de béton. Pour percer le trou, il est conseilé d'utiliser une perceuse électrique standard sur un réglage bas au lieu d'un marteau perforateur, afin d'éviter de briser la partie arrêté du trou lorsque vous pânétrez un vide ou une cavité. Ne-percez pas dans les joints de mortier !
• Ne fixez jamais de coquilles d'expansion sur du béton recouvert de plâtre, cloison seche ou autre matériel de finition. Si vous ne pouvez pas éviter d'effectuer le montage sur du béton recouvert d'une surface de finition, celle-ci doit être chambrée.
• Serrez fermement les boulons d'ancrage de beton, mais sans excès. Un serrage excessif peut endommager les boulons et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).

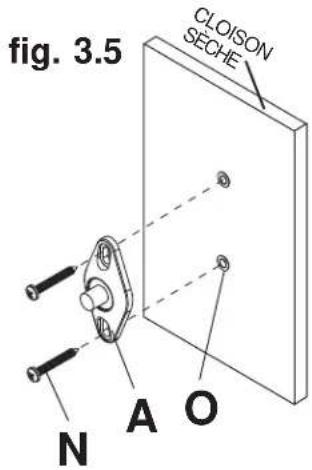

3-2 Fixation sur une cloison sèche

Utilisez la plaque de montage (A) comme gabarit pour marquer l'emplacement des deux trous de montage. REMARQUE: Pour le montage sur un mur, positionnez les trous de montage à la verticale. Percez deux trous de 8 mm (5/16 po) de diamètre dans la cloison seche. Insérez les ancrages (O) dans les trous au ras de la cloison seche comme illustré figure 3.4. Placez la plaque de montage sur les ancrages et fixez à l'aide de deux vis autotaraudeuses n^12 × 1 3/4 po (N).

fig. 3.4

Français

fig. 3.6

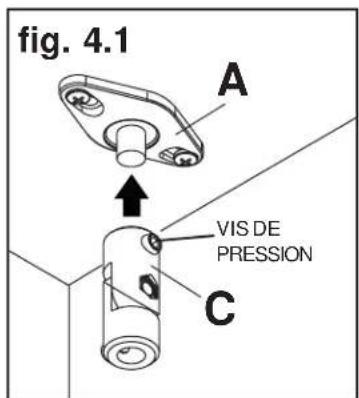

Installation des bras sur la plaque de montage

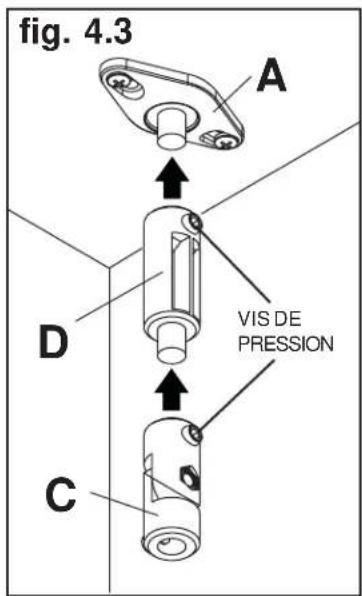

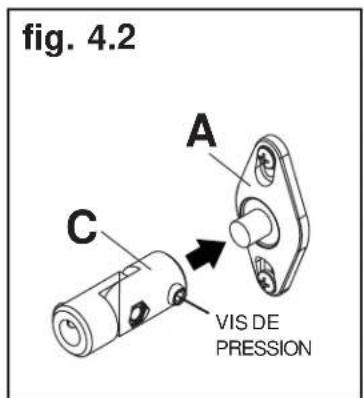

Insérez le bras (C) ou l'extension (D) sur la plaque de montage fixée à la surface comme illustré figure 4.1 ou 4.2. L'extension peut être utilisée avec le bras comme illustré figure 4.3. Serrez les vis de pression à l'aide de la clé hexagonale (P).

REMARQUE: L'usage d'une extension de bras est déconseilé pour le montage mural.

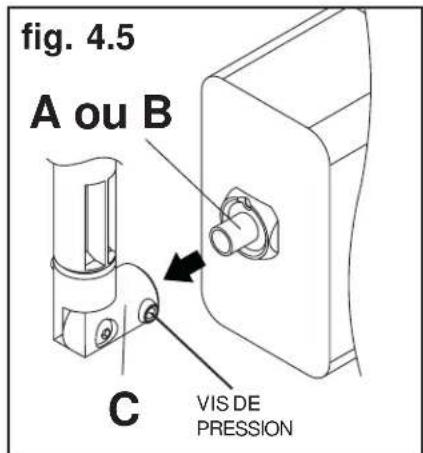

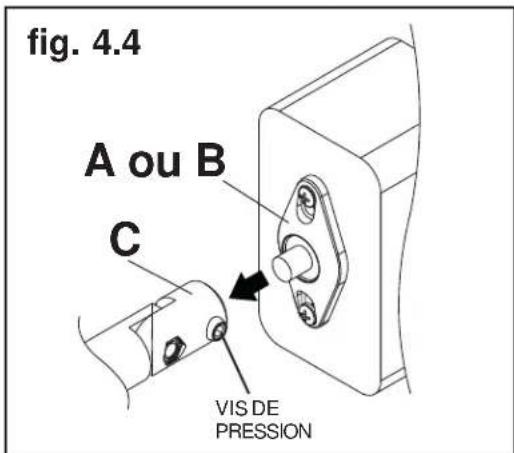

Insérez la plaque de montage (A ou B) fixée sur le haut-parleur dans le bras (C). Serrez la vis de pression à l'aide de la clé hexagonale (P) comme illustré figure 4.4 ou 4.5.
