Type de produit	Radiateur électrique mural à convection et rayonnement
Usage principal	Chauffage d'appoint pour salle de bains, séchage de serviettes
Modèle	AEG BHG 750C
Puissance	750 W (0,75 kW)
Alimentation	230/240 V ~ 50 Hz, monophasé
Dimensions (H x L x P)	1658 x 600 x 110 mm
Poids	24 kg
Indice de protection (IP)	IP24
Classe de protection	II
Couleur	Chrome
Plage de réglage température	6 °C à 30 °C
Position antigel	6 °C
Fonctions principales	Thermostat d'ambiance, fonction boost 2h, fonction automatique 24h, sécurité enfant
Installation	Montage mural vertical, distances minimales à respecter
Nettoyage et entretien	Chiffon doux et produits non abrasifs ; appareil froid
Sécurité	Surfaces chaudes, ne pas utiliser sans surveillance par enfants <3 ans, protection IP24
Pièces détachées et réparabilité	Câble d'alimentation remplaçable uniquement par installateur agréé avec pièce d'origine
Garantie	Garantie selon conditions du pays de distribution

FOIRE AUX QUESTIONS - BHG 750C AEG

Comment régler la température souhaitée ?

Tournez le bouton de réglage de la température (symbole thermostat) sur la valeur souhaitée entre 10 °C et 30 °C. Le voyant de chauffe s'allume pendant le chauffage et s'éteint lorsque la température est atteinte.

Que fait la fonction boost 2h ?

La fonction boost 2h chauffe à pleine puissance pendant deux heures, sans régulation de température. Activez-la en appuyant sur le sélecteur de mode pendant 1 seconde. Le voyant de fonctionnement et le voyant de chauffe s'allument.

Comment programmer le chauffage quotidien avec la fonction auto 24h ?

Tournez le sélecteur sur 24h auto. L'appareil chauffe immédiatement en boost 2h, puis le lendemain le boost démarre automatiquement 45 minutes avant l'heure de programmation. Par exemple, pour une salle de bain chaude à 7h, réglez à 7h le premier jour.

Pourquoi l'appareil ne chauffe-t-il pas ?

Vérifiez que le disjoncteur n'a pas sauté. Si c'est le cas, réenclenchez-le. Assurez-vous également que le sélecteur n'est pas sur OFF et que la température choisie est supérieure à la température ambiante.

Comment activer la sécurité enfant ?

Appuyez sur le sélecteur de mode pendant plus de 3 secondes. Le voyant de fonctionnement clignote 5 fois pour confirmer l'activation. Les boutons sont alors verrouillés, sauf la fonction boost 2h qui reste accessible.

Que faire si l'appareil dégage une odeur désagréable ?

Lors de la première utilisation, la poussière peut brûler et créer une odeur. Elle disparaît après quelques minutes. Si l'odeur persiste, nettoyez l'appareil froid avec un chiffon doux.

Peut-on suspendre des serviettes sur l'appareil ?

Oui, l'appareil est conçu pour sécher les serviettes et peignoirs. Ne couvrez pas entièrement l'appareil pour ne pas entraver la convection. Utilisez les porte-serviettes fournis.

Quelles sont les distances minimales à respecter pour l'installation ?

Respectez les cotes indiquées dans les données techniques : l'appareil doit être installé sur un mur résistant à au moins 80 °C, à l'écart de prises électriques directes (pas en dessous). Des distances minimales par rapport aux murs et sols sont précisées.

Que faire en cas de panne de courant ?

Si une panne survient, l'appareil perd ses réglages de fonction auto 24h. Il faut reprogrammer l'heure de démarrage en tournant le sélecteur sur 24h auto à nouveau. L'appareil redémarre normalement après rétablissement du courant.

Comment entretenir l'appareil ?

Nettoyez la surface avec un chiffon doux et un produit ménager non abrasif, uniquement lorsque l'appareil est froid. N'utilisez pas de produits corrosifs. Les réparations, notamment le remplacement du câble, doivent être confiées à un installateur qualifié.

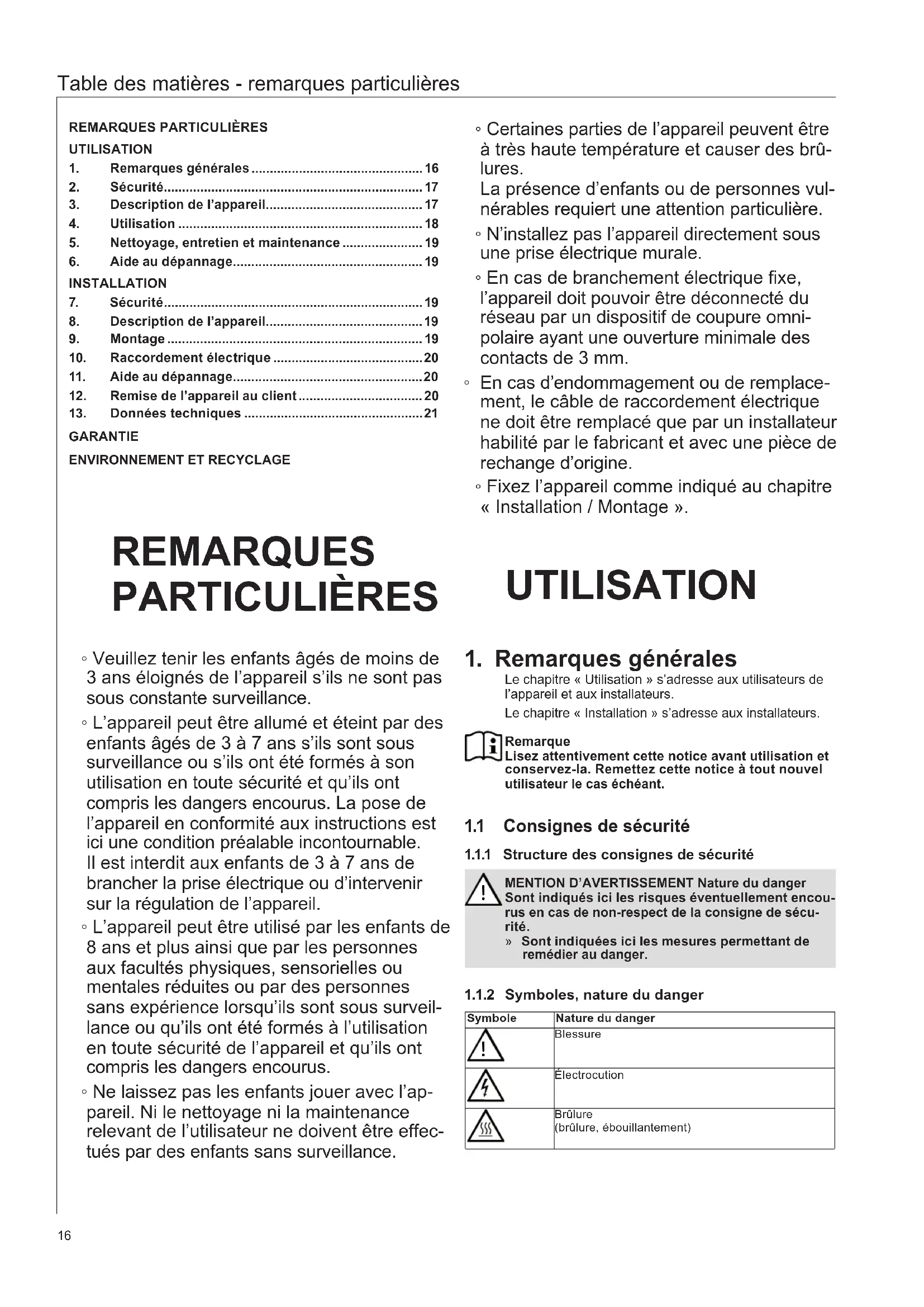

MODE D'EMPLOI BHG 750C AEG

Radiateurs pour salle de bains

Utilisation et installation 16

Bediening en installation 22

1. Remarques générales 16
2. Sécurité 17
3. Description de l'appareil 17
4. Utilisation 18
5. Nettoyage, entretien et maintenance 19
6. Aide au dépannage 19

Installation

1. Sécurité 19
2. Description de l'appareil 19
3. Montage 19
4. Raccordement électrique 20
5. Aide au dépannage 20
6. Remise de l'appareil au client 20
7. Données techniques 21

Remarquesparticulieres

Veuillez tenir les enfants âgés de moins de 3 ans éloignés de l'appareil s'ils ne sont pas sous constante surveillance. L'appareil peut être allumé et être installé par des enfants âgés de 3 à 7 ans s'ils sont sous surveillance ou s'ils ont été formés à son utilisation en toute sécurité et qu'ils ont compris les dangers encourus. La pose de l'appareil en conformité aux instructions est ici une condition préalable incontournable. Il est interdit aux enfants de 3 à 7 ans de brancher la prise électrique ou d'intervenir sur la régulation de l'appareil. L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus. - Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilisateur ne doivent être effectués par des enfants sans surveillance.

Certaines parties de l'appareil peuvent être à très haute température et causer des brûlures. La présence d'enfants ou de personnes vulnérables requiert une attention particulière. - N'installez pas l'appareil directement sous une prise électrique murale. En cas de branchement électrique fixe, l'appareil doit pouvoir être déconnecté du réseau par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3mm. En cas d'endommagement ou de remplacement, le câble de raccordement électrique ne doit être remplacé que par un installateur habilité par le fabricant et avec une pièce de rechange d'origine. Fixez l'appareil comme indiqué au chapitre « Installation / Montage ».

1. Remarques générales

Le chapitre « Utilisation » s'adresse aux utilisateurs de l'appareil et aux installateurs.

Le chapitre « Installation » s'adresse aux installateurs.

Remarque

Lisez attentivement cette notice avant utilisation et conservez-la. Remettez cette notice à tout nouvel utilisateur le cas échéant.

1.1.1 Structure des consignes de sécurité

MENTION D'AVERTISSEMENT Nature du danger Sont indiqués ici les risques eventuellement encourus en cas de non-respect de la consigne de sécurité.

Sont indiquées ici les mesures permettant de remédier au danger.

1.1.2 Symboles, nature du danger

Symbole	Nature du danger
!	Blessure
	Électrocution
	Brûlure (brûlure, ébouillantement)

1.1.3 Mentions d'avertissement

MENTION D'AVERTISSE-MENT	Signification
DANGER	Caracterise des remarques dont le non-respect en-traine de graves lésions, voire la mort.
AVERTISSE-MENT	Caracterise des remarques dont le non-respect en-traine de graves lésions, voire la mort.
ATTENTION Caracterise des remarques dont le non-respect peut entraîner des lésions légères à moyenne morte graves.

1.2 Autres symboles utilisés dans cette documentation

Remarque

Le symbole ci-contre caractérise des remarques générales.

» Lisez attentivement les remarques.

Symbole Signification
!	Dommages matériels (dommages causés à l'appareil, dommages indi-rects et pollution de l'environnement)
	Mise au rebut de l'appareil

» Ce symbole signale une action à entreprendre. Les actions nécessaires sont décrites pas-à-pas.

1.3 Unités de mesure

Remarque

Sauf indication contraire, toutes les cotes sont indiquées en millimètres.

2.1 Utilisation conforme

Cet appareil est un appareil de chauffage électrique direct à montage mural.

Cet appareil peut servir de chauffage de mi-saison ou d'appoint, en particulier pour la salle de bains, ainsi qu'au séchage des serviettes et des peignoirs.

L'appareil est destiné à une utilisation domestique. Il peut être utilisé sans risques par des personnes qui ne disposent pas de connaissances techniques particulières. L'appareil peut également être utilisé dans un environnement non domestique, par ex. dans de petites entreprises, à condition que son utilisation soit identique.

Tout autre emploi est considéré comme non-conforme. Une utilisation conforme de l'appareil implique le respect de cette notice et de celles relatives aux accessoires utilisés.

2.2 Consignes de sécurité générales

AVERTISSEMENT Blessure

Veuillez tenir les enfants âgés de moins de 3 ans éloignés de l'appareil s’ils ne sont pas sous constante surveillance.

L'appareil peut être allumé et être utilisé par des enfants âgés de 3 à 7 ans s'ils sont sous surveillance ou s'ils ont été formés à son utilisation en toute sécurité et qu'ils ont compris les dangers encourus. La pose de l'appareil en conformité aux instructions est ici une condition préalable incontournable. Il est interdit aux enfants de 3 à 7 ans de brancher la prise électrique ou d'intervenir sur la régulation de l'appareil.

L'appareil peut être utilisé par les enfants de 8 ans et plus ainsi que par les personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience lorsqu'ils sont sous surveillance ou qu'ils ont été formés à l'utilisation en toute sécurité de l'appareil et qu'ils ont compris les dangers encourus.

Ne laissez pas les enfants jouer avec l'appareil. Ni le nettoyage ni la maintenance relevant de l'utilitaire ne doivent être effectués par des enfants sans surveillance.

ATTENTION Brûlure

Certaines parties de l'appareil peuvent être à très haute température et causer des brulures. La présence d'enfants ou de personnes vulnérables requiert une attention particulière.

Remarque

N'utilisez cet appareil que lorsqu'il est complètement installé et doté de tous les dispositifs de sécurité.

Cet appareil peut servir de chauffage d'appoint, en particulier pour la salle de bains, ainsi qu'au séchage et au chauffage des serviettes et des peignoirs. Vous pouvez suspendre vos serviettes sur plusieurs plans.

L'appareil chauffe la pièce par convection naturelle et rayonnement. Son thermostat d'ambiance intégré maintient la pièce à une température constante prédéfinie. La puissance calorifique de l'appareil doit cependant correspondre au besoin de chaleur de la pièce. En outre, cela n'est valable que s'il n'est pas occupé par des serviettes ou des peignoirs.

La fonction boost permet une utilisation avec une puissance de chauffage maximale et sans régulation de température pendant deux heures. Vous pouvez programmer l'heure de démarrage à laquelle l'appareil devra démarrer chaque jour automatiquement.

L'appareil est prêt à fonctionner après avoir été fixé au mur et branché sur une prise secteur.

4.1 Description du tableau de commande

Vous commandez l'appareil par le biais de la console.

26-07-80-0050

1 Voyant de fonctionnement 2 Voyant de chauffe 3 Bouton de réglage de la température 4 Plage de réglage « 24h auto » 5 Sélecteur de mode de fonctionnement

4.2 Mise en marche de l'appareil

Réglez le bouton de sélection du mode de fonctionnement sur « ON ». Réglez la température ambiantes souhaitée à l'aide du bouton de réglage de la température. La température peut être réglée entre 10°C et 30°C.

Le voyant de chauffe s'allume dès que l'appareil chauffe. Le voyant de chauffe s'éteint lorsque la température réglée à l'aide du bouton de réglage de la température est atteinte.

Remarque

Si plusieurs appareils sont installés dans une même pièce, une température différente peut être réglée pour chacun d'eux.

Remarque

Il est conseillé de couper l'appareil lorsque vous aérerez la pièce en ouvrant les fenêtres afin d'éviter une consommation d'énergie inutile.

Activation

» Allumez l'appareil. » Appuyez sur le bouton de sélection du mode de fonctionnement pendant une seconde environ.

Le voyant de fonctionnement et le voyant de chauffe s'allument. L'appareil chauffe à la puissance maximale pendant deux heures.

Une fois les deux heures écoulées, l'appareil repasse en mode de fonctionnement normal avec le bouton de réglage de la température. Le voyant de fonctionnement et le voyant de chauffe s'éteignent.

Déactivation

Appuyez sur le bouton de sélection du mode de fonctionnement pendant une seconde environ.

Le voyant de fonctionnement et le voyant de chauffe s'éteignent. L'appareil repasse en mode de fonctionnement normal avec le bouton de réglage de la température.

4.4 Fonction automatique 24H

La fonction automatique 24h relance la fonction boost 2h automatiquement toutes les 24 heures.

Activation

Tournez complètement le bouton de sélection du mode de fonctionnement vers la droite sur « 24h auto »

Le voyant de fonctionnement et le voyant de chauffe s'allument. L'appareil chauffe à la puissance maximale pendant deux heures.

Une fois les deux heures écoulées, l'appareil repasse en mode de fonctionnement normal avec le bouton de réglage de la température. Le voyant de fonctionnement et le voyant de chauffe s'éteignent.

Le lendemain, la fonction boost 2h se mettra en marche 45 minutes avant l'heure à laquelle vous avez programmé l'appareil sur « 24h auto »

Vous désirez que la salle de bain soit chauffée au niveau de température souhaité le matin à 7h00.

Le premier jour à 7h00, réglez le commutateur sur « 24h auto »

L'appareil CHAFFE IMMEDIATEMENT avec la fonction boost 2h. Le lendemain, la fonction boost 2h se mettra automatiquement en marche à 6h15 pour chauffer la salle de bains jusqu'à 7h.

Interruption

Vous pouvez arrêter la fonction boost 2h à tout instant sans modifier l'heure de démarrage.

Appuyez sur le bouton de sélection du mode de fonctionnement pendant une seconde environ.

Le voyant de fonctionnement et le voyant de chauffe s'éteignent. L'appareil repasse en mode de fonctionnement normal avec le bouton de réglage de la température. Le jour suivant, la fonction boost 2h se mettra de nouveau en marche à l'heure de démarrage habituelle.

Désactivation

Tournez le bouton de sélection du mode de fonctionnement vers la gauche sur « ON »

Le voyant de fonctionnement et le voyant de chauffe s'éteignent. L'appareil repasse en mode de fonctionnement normal avec le bouton de réglage de la température.

4.5 Sécurité infantile

Cette fonction empêche la modification involontaire du réglage de température.

Lorsque la sécurité infant est activée, les boutons de réglage de la température et de sélection du mode de fonctionnement sont désactivés. Si vous tournez le bouton de sélection du mode de fonctionnement/de réglage de la température, le voyant de fonctionnement clignote.

Activation

Appuyez sur le bouton de sélection du mode de fonctionnement pendant plus de trois secondes.

Le voyant de fonctionnement s'allume brièvement cinq fois de suite, indiquant que la sécurité infant est activée.

Vous pouvez utiliser la fonction boost 2h comme à l'accoutumée, même si sécurité enfant est activée.

Désactivation

Appuyez sur le bouton de sélection du mode de fonctionnement pendant plus de trois secondes.

Le voyant de fonctionnement s'allume brièvement cinq fois de suite, indiquant que la sécurité infantile est désactivée.

4.6 Mise hors service

Arrêtez l'appareil en tournant le sélecteur de mode de fonctionnement sur la position « OFF »

Le voyant de fonctionnement s'éteint.

Débranche la fiche de la prise secteur.

5. Nettoyage, entretien et maintenance

Nettoyez la surface de l'appareil, lorsqu'elle est froide, à l'aide d'un chiffon doux et de produits de nettoyage usuels.

Remarque

Evitez les produits d'entretien abrasifs et corrosifs.

6.1 Tableau des dysfonctionnements

Panne Cause Solution
L'air chaud a une odeur désagréable.	De la poussière peut en être la cause lors de la première mise en service.	L'odeur disparait au bout de quelques minutes.
L'appareil nechauffe pas.	Le disjoncteur s'est déclenché.	Réenclenchez le disjoncteur.
L'appareil chauffe en permanence.	L'appareil est exposé à un courant d'air permanent.	Supprimez le courant d'air.
	Le réglage de la température a été modifié.	Réglez la température ambiante souhaïée à l'aide du bouton de réglage de la température.
	Il y a une panne de réseau.	Laissez l'apparil débranché pendant 10 minutes puis remettez-le en marche. Si le problème se reproduit régulièrement, faites contrôler l'alimentation électrique par votre société distributrice d'élec tricité.
La fonction automatique 24h n'a pas démarré.	Il y a eu une panne de courant.	Réglez à nouveau la fonction automatique 24h.
	Le réglage du sélecteur de mode de fonctionnement a été modifié.	Réglez à nouveau la fonction automatique 24h.
	Le passage à l'heure d'été/d'hiver a eu lieu.	Réglez à nouveau la fonction automatique 24h.
Les derniers éléments en haut et en bas ne sont pas aussi chauds que le reste de l'apareil.	Les éléments du haut ne sont pas complètement replis.	Le fluide thermodynamique se dilate sous l'effet de la chaleur. Ces éléments mettent un peu plus de temps àCHAuffer.
Des traces de saleté apparaisent sur le mur autour de l'appareil.	Les traces de saleté sont dues à des impuretés générées dans l'air ambient (bougies, fumée de cigarette, problèmes de ventilation, etc.).	Évitez les sources de pollution de l'air ambiant.

Appelez un installateur si vous ne réussissez pas à éliminer la cause du problème. Communiquez-lui le numéro indiqué sur la plaque signalétique pour qu'il puisse vous aider plus rapidement et plus efficacement (000000-00000-00000).

La plaque signalétique se trouve en bas à droite sur l'appareil.

7. Sécurité

L'installation, la mise en service, la maintenance et les réparations de cet équipement doivent être effectuées uniquement par un installateur qualifié.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l'appareil que si des accessoires et pièces de rechange d'origine sont utilisés.

72 Prescriptions, normes et directives

Remarque

Respectez la législation et les prescriptions nationales et locales en vigueur.

Fixation murale et matériel de fixation 2 porte-peignoirs

L'appareil est livré prêt à brancher.

9.1 Lieu d'implantation

Dommages matériels

Respectez les distances minimales indiquées au chapitre « Données techniques »

Dommages matériels

Fixez l'appareil sur une paroi verticale capable de résister à une température d'au moins 80°C.

Dommages matériels

N'installez pas l'appareil directement sous une prise électrique murale.

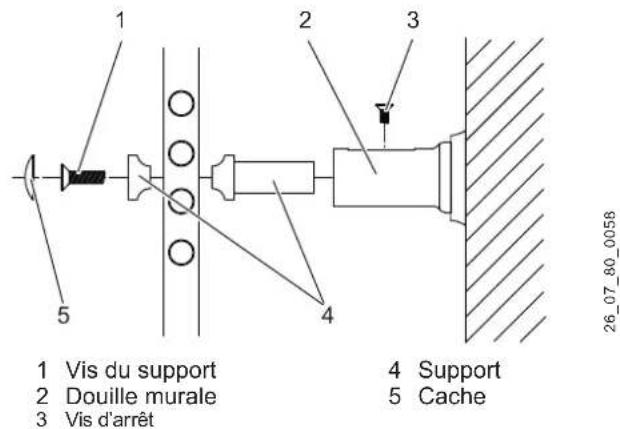

9.2 Fixation murale

Remarque

Respectez les cotes et les distances minimales indiquées au chapitre « Données techniques ».

» Percez les trous et introduisez des chevilles appropriées.

26 07 80 0054

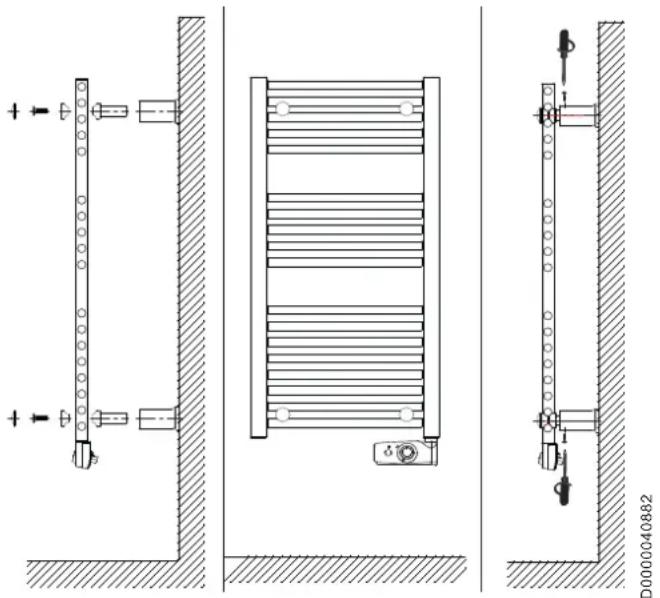

Veillez à l'alignement des douilles murales.

Vissez les douilles au mur. Monte les supports sur les barres sans les serrer encore à ce stade.

26.07.80.0056

» Montez le support mural. Tenez compte de la position des fentes. La fente doit être dirigée soit vers le bas, soit vers le haut.

» Assemblez l'appareil et le support mural. » Serrez les vis pour fixer l'appareil.

9.3 Montage du porte-peignoir

1 Champignon 2 Rondelle 3 Plaque

Posez le porte-peignoir comme indiqué sur l'illustration.

Avertissement électrocution

Dans les pièces humides comme les salles de bains et les cuisines, installez les prises de courant encastrées à au moins 25 cm du sol.

Avertissement électrocution

Ne branchez pas l'appareil sur un prolongateur ou une multiprise.

Dommages matériels

L'appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3 mm. À cet effet, on pourra utiliser des contacteurs, des disjoncteurs, des fusibles etc. Il est interdit d'effectuer une installation avec un câble fixe.

Dommages matériels

Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du secteur.

Remarque

Exécutez tous les travaux de raccordement et d'installation électriques conformément aux prescriptions nationales et locales.

Remarque

Veillez à ce qu'une prise secteur avec terre ou une boîte de sortie de câble soit installée à 10 cm au moins à côté de l'appareil.

11. Aide au dépannage

Seul un installateur professionnel est autorisé à remplacer le câble d'alimentation secteur en utilisant des pièces de rechange d'origine.

12. Remise de l'appareil au client

» Expliquez les différentes fonctions de l'appareil à l'utilisateur.

» Attirez particulièrement son attention sur les consignes de sécurité. » Remettez les instructions d'utilisation et d'installation à l'utilisateur.

13. Données techniques

13.1 Cotes

D0000026162

		BHG		500 W	BHG 750 W	BHG 750 C	BHG 1000 W
a10	Appareil	Hauteur	mm	998	1453	1658	1781
a20	Appareil	Largeur	mm	480	480	600	550
a30	Appareil	Profondeur	mm	100	115	110	115
i13	Support mural	Écartement des trous vertical	mm	779	1230	1435	1599
		Écartement des trous horizontal	mm	350	350	450	400

13.2 Distances minimales

D0000026163

13.3 Tableau de données

		BHG500 W	BHG750 W	BHG750 C	BHG1000 W
		236572	231950	231951	233861
Données électriques
Raccordement secteur		1/N ~230/240V	1/N ~230/240V	1/N ~230/240V	1/N ~230/240V
Puisance connectée	kW	0,5	0,75	0,75	1,0
Dimensions
Hauteur	mm	998	1453	1658	1781
Largeur	mm	480	480	600	550
Profondeur	mm	100	115	110	115
Poids
Poids	kg	12	16	24	30
Fabrication
Position protection antigel	°C	6	6	6	6
Indice de protection (IP)		IP24	IP24	IP24	IP24
Classe de protection		II	II	II	II
Couleur		Blancsignali-sation,RAL9016	Blancsignali-sation,RAL9016	Chrome	Blancsignali-sation,RAL9016
Valeurs
Piage de réglage	°C	6-30	6-30	6-30	6-30

Garantie

Les conditions de garantie de nos sociétés allemandes ne s'appliquent pas aux appareils achetés hors d'Allemagne. Au contraire, c'est la filiale chargée de la distribution de nos produits dans le pays qui est seule habilitée à accorder une garantie. Une telle garantie ne pourrait cependant être accordée que si la filiale a publié ses propres conditions de garantie. Il ne sera accordé aucune garantie par ailleurs.

Nous n'accordons aucune garantie pour les appareils achetés dans des pays où aucune filiale de notre société ne distribue nos produits. D'éventuelles garanties accordées par l'importateur restent inchangées.

Environnement et recyclage

Merci de contribuer à la préservation de notre environnement. Après usage, procédez à l'élimination des matériaux conformément à la réglementation nationale.
