Caractéristiques techniques	Cuisinière à gaz avec four à convection
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Capacité du four	70 litres
Type de gaz	Gaz naturel ou propane
Nombre de foyers	4 foyers à gaz
Utilisation	Idéale pour la cuisson de plats variés, avec des réglages de température précis
Entretien	Nettoyage régulier des grilles et du four recommandé
Sécurité	Système de sécurité pour la coupure du gaz en cas d'extinction de la flamme
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - CP 058 MT.2 B Ariston Thermo

Comment allumer la cuisinière Ariston Thermo CP 058 MT.2 B ?

Pour allumer la cuisinière, tournez le bouton de commande du brûleur souhaité dans le sens des aiguilles d'une montre jusqu'à la position 'L' pour le gaz, puis appuyez sur le bouton d'allumage ou utilisez une allumette.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que la bouteille de gaz est pleine et que les connexions sont bien faites. Assurez-vous également que le bouton est maintenu enfoncé suffisamment longtemps pour permettre l'allumage.

Comment nettoyer la cuisinière en toute sécurité ?

Débranchez la cuisinière et laissez-la refroidir avant de la nettoyer. Utilisez un chiffon humide avec un détergent doux pour nettoyer les surfaces. Évitez les produits abrasifs.

Les voyants de la cuisinière clignotent, que faire ?

Si les voyants clignotent, cela peut indiquer un problème de surchauffe ou une défaillance. Éteignez la cuisinière et débranchez-la. Consultez le manuel d'utilisation pour plus de détails.

Comment ajuster la flamme du brûleur ?

Pour ajuster la flamme, tournez le bouton de commande du brûleur dans le sens des aiguilles d'une montre pour diminuer la flamme et dans le sens inverse pour l'augmenter.

Puis-je utiliser des casseroles en céramique sur cette cuisinière ?

Oui, vous pouvez utiliser des casseroles en céramique, mais assurez-vous qu'elles sont compatibles avec la cuisson au gaz et qu'elles supportent la chaleur.

Quel type de gaz peut être utilisé avec la cuisinière ?

La cuisinière Ariston Thermo CP 058 MT.2 B est conçue pour fonctionner avec du gaz butane ou propane. Vérifiez les spécifications de votre installation.

Comment résoudre un problème de fuite de gaz ?

Si vous sentez une odeur de gaz, éteignez immédiatement la cuisinière, ouvrez les fenêtres et les portes pour ventiler, et contactez un professionnel qualifié pour inspecter la fuite.

Comment régler la température du four ?

Pour régler la température du four, tournez le bouton de commande du four à la température désirée indiquée sur le cadran.

Que faire si la cuisinière fait des bruits étranges ?

Des bruits peuvent indiquer un problème mécanique. Arrêtez d'utiliser la cuisinière et contactez un technicien pour une vérification.

MODE D'EMPLOI CP 058 MT.2 B Ariston Thermo

BE FR Cuisinière mixte

Instructions pour l'emploi et l'installation

BE DE Herd

Merci d'avoir choisi un produit Ariston, fiable et facile à utiliser. Pour mieux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de lire attentivement ce livret. Merci.

AVERTISSEMENTS

CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION DONT LES SYMBOLES SONT REPRODUITS SUR LE LIVRET ET SUR LA PLAQUETTE SIGNALETIQUE DE L'APPAREIL.

1. Cet appareil a été conçu pour un usage familial de type non-professionnel à l'intérieur d'une habitation normale.
2. Lisez attentivement les avertissements contenus dans ce livret, ils vous fourniront des renseignements importants concernant la sécurité d'installation, d'emploi et d'entretien de votre four. Gardez-le ensuite à portée de la main afin de pouvoir le consulter en cas de besoin.
3. Les accessoires du four pouvant entrer en contact avec les aliments sont fabriqués avec des matériaux conformes aux prescriptions de la Directive CEE 89/109 du 21.12.88 et aux normes applicables au niveau national.
4. Après avoir déballé l'appareil, vérifiez s'il est intact. En cas de doute, et avant toute utilisation, consultez un technicien qualifié.
5. Certaines pièces sont recouvertes d'une pellicule protectrice anti-choc. Il faut absolument l'enlever avant la mise en service de l'appareil et les parties protégées doivent être nettoyées à l'aide d'un chiffon et d'un produit de nettoyage normal non abrasif. Nous vous conseillons, lors de la première utilisation, de laisser chauffer le four vide pendant 30 minutes environ à la température maximale afin d'éliminer les éventuels résidus de fabrication.
6. Toutes les opérations relatives à l'installation et au réglage doivent être effectuées par du personnel qualifié, conformément aux réglementations en vigueur. Les instructions techniques sont décrites dans la partie réservée à l'installateur.
7. Avant de brancher l'appareil, assurez-vous que l'alimentation électrique et du gaz du réseau correspondent bien aux données indiquées sur la plaquette signalétique (apposée sur la partie arrière de l'appareil et à la dernière page du livret).
8. Pendant la cuisson, l'appareil se réchauffe sensiblement au niveau de la vitre du four et des parties adjacentes. Veillez à ce que les enfants ne s'en approchent pas pour jouer. Pour davantage de sécurité, vous pouvez vous procurer à notre Siège Central et dans nos Centres de Service après Vente agréés (voir liste cijoint), un dispositif de protection spécial enfants. Pour

le commander, utilisez le sigle : BAB - suivi du modèle de l'appareil. Le modèle est poinçonné sur la plaquette signalétique apposée sur la partie arrière de l'appareil et dans ce manuel d'instructions.

1. Vérifiez que la puissance électrique de l'installation et des prises de courant est bien appropriée à la puissance maximale de l'appareil indiquée sur la plaquette signalétique. En cas de doute, faites appel à un professionnel du secteur.
2. Vérifiez périodiquement le bon état du tuyau de raccord gaz et adressez-vous à un professionnel qualifié pour le faire remplacer dès qu'il présente une anomalie.
3. Le câble d'alimentation et le tuyau de raccord gaz de cet appareil ne peuvent en aucun cas être remplacés par l'utilisateur. En cas d'endommagement et d'éventuel remplacement, faites appel exclusivement à un centre de service après-vente agréé.
4. Ne laissez pas votre appareil branché inutilement. Eteignez l'interrupteur général de l'appareil quand vous ne l'utilisez pas et fermez le robinet du gaz.
5. Les brûleurs restent chauds longtemps après l'usage. Faites attention, ne les touchez pas.
6. Ne posez pas de casseroles instables ou déformées sur les brûleurs afin d'éviter tout renversement accidentel.
7. N'utilisez pas de solutions inflammables (alcool, essence..) à proximité de l'appareil lorsqu'il est en marche.
8. Si la cuisinière est posée sur un socle, prenez les précautions qui s'imposent afin d'éviter qu'elle tombe.
9. Si l'appareil est muni d'un couvercle, essuyez tous débordements de liquides.
10. Ne fermez pas le couvercle des modèles qui en sont munis, tant que les foyers sont chauds.
11. Ne pas utiliser d'appareils de nettoyage à vapeur pour l'entretien du four

A Brûleur gaz Auxiliaire

B Brûleur gaz Semi rapide

C Brûleur gaz Rapide

D Brûleur gaz Triple couronne

I Brûleur gaz DC-DR

E Bougie d'allumage des brûleurs gaz

F Dispositif de sécurité - Intervient en cas d'extinction accidentelle de la flamme (débordement de liquides, courants d'air, ...) en interrompant automatiquement l'arrivée de gaz.

G Manette commutateur du four électrique (sélecteur types de cuisson)

H Manette thermostat du four électrique (sélection des températures)

M Manettes de commande des brûleurs gaz

R Grilles support de casseroles

P Programmateur

S Voyant de fonctionnement d'un élément chauffant électrique

T Minuterie

U Temporisateur

V Bouton thermostat du four à gaz (sélecteur fonction four à gaz avec réglage températures et gril électrique)

Z Touche allumage éclairage four à gaz

INSTRUCTIONS POUR L'UTILISATION

Brûleurs à gaz

Sur le bandeau de commandes, les symboles suivants sont reproduits autour de chaque manette "M" ou bien directement sur les manettes : Robinet

Fermé

Ouverture maximale Ouverture minimale

En outre, à côté des manettes les symboles □ indiquent la position du brûleur correspondant sur le plan de cuisson. Les brûleurs sont équipés d'un dispositif de sécurité à thermocouple contre les fuites de gaz Ce dernier coupe l'arrivée de gaz dès que la flamme du brûleur s'éteint.

Pour allumer un des brûleurs procédez comme suit:

• tournez la manette correspondante dans le sens inverse des aiguilles d'une montre afin de placer l'index en face du symbole de la grande flamme;
• appuyez à fond sur la manette pour actionner l'allumage automatique du gaz:
• maintenez la manette poussée pendant 6 secondes environ avec la flamme allumée afin de permettre le réchauffement du thermocouple de sécurité;
• relâchez la manette et assurez-vous que l'allumage s'est bien fait de manière stable. Dans le cas contraire, renouvez l'opération.

Tournez la manette vers le symbole de la petite flamme pour obtenir la puissance minimale. Il est possible de régler la hauteur de la flamme en variant la position de la manette entre les positions "grande flamme" et "petite flamme".

Important :

• N'actionnez pas le dispositif d'allumage automatique pendant plus de 15 secondes consécutives.
• Dans certains cas, les problèmes d'allumage peuvent être dus à la présence d'air à l'intérieur de la canalisation du gaz.
• Si la flamme d'un des brûleurs s'éteint accidentellement, le gaz continue à s'échapper pendant quelques instants avant l'intervention du dispositif de sécurité. Fermez la manette de commande et attendez, par sécurité, au moins 1 minute avant de renouveler l'allumage pour permettre à la fuite de gaz de se dissiper dans l'air.
• Lorsque le plan de cuisson n'est pas utilisé, contrôlez si les manettes sont bien sur la position de fermeture "●". Il est conseillé, en outre, de fermer le robinet de barrage principal de la canalisation d'alimentation du gaz.

Conseils pratiques pour l'utilisation des brûleurs

Afin d'obtenir un rendement optimal des brûleurs, choisissez un brûleur approprié au diamètre du récipient à utiliser. Réglez la couronne de flammes pour qu'elle ne déborde pas le pourtour du récipient (voir tableau ci-après). Il est conseillé, en outre, de réduire la flamme dès qu'un liquide commence à bouillir, juste ce qu'il faut pour maintenir l'ébullition.

Brûleur à gaz	Diamètre Casseroles (cm)
A.Auxiliaire	6 – 14
B.Semi-rapide	15 – 20
ediβaC	21 – 26
D.Triple couronne	24 - 26

Le plan de cuisson est muni de grilles de réduction (fig.1), qui ne peuvent être utilisées que sur le brûleur auxiliaire "A" et sur le DC-DR (interne) "I".

fig.2

Le brûleur à "deux flammes indépendantes"

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximal permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout si vous utilisez les deux brûleurs à leur réglage minima. Vous pouvez utilisez des casseroles de toute dimension, pour les plus petites n'allumez que le brûleur intérieur. Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre manette de commande :

la manette caractérisée par le symbole l'anneau intérieur ; Ila manette caractérisée par le symbole l'anneau extérieur .

contrôle

contrôle

Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position de maxima. Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme "F", appuyez pendant au moins 6 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “●”).

Pour obtenir un meilleur rendement, n'oubliez pas: Vous pouvez utiliser n'importe quel type de casserole sur les brûleurs. A condition que leur fond soit parfaitement plat.

Le brûleur du four est équipé d'un dispositif de sécurité de flamme à thermocouple. Ce dispositif permet de bloquer automatiquement toute sortie de gaz du brûleur en quelques secondes en cas d'extinction accidentelle de la flamme.

Allumage du brûleur du four

• Ouvrez la porte du four;
- appuyez sur la manette du thermostat "V" (repérable au

symbole □) et amenez-la en face du maximum; continuez à appuyer à fond. En cas de panne de courant, approchez une allumette du trou central situé au fond du four (voir fig.3);

fig.3

• continuez à appuyer sur la manette pendant 10 secondes environ;
• lâchez la manette et vérifiez si l'allumage est stable;
• refermez doucement la porte du four pour éviter que la flamme ne s'éteigne;
• attendez 10-12 minutes avant d'enfourner vos plats pour avoir un préchauffage suffisant;
• sélectionnez la température adéquate en amenant la manette du thermostat en face de l'une des positions numérotées de 1 à 8 selon le tableau suivant:

noitisoPettenam1		2	3	4	5	6	7		8
°C	erutarépmeT	140	155	175	190	210	230	250	270

Important: en cas d'extinction accidentelle de la flamme du brûleur, le gaz continue à s'échapper pendant quelques instants avant que le dispositif de sécurité de flamme ne se déclenche.

Fermez la manette de commande et attendez au moins 1 minute avant d'essayer de rallumer, vous permettrez ainsi au gaz qui s'est échappé de se volatiliser sans danger.

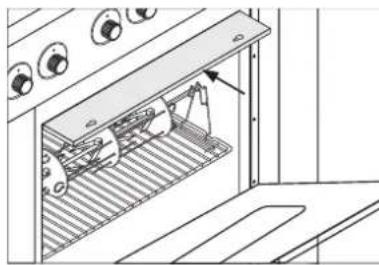

Fonctionnement du gril électrique

Pour vos cuissons au gril, tournez la manette de commande du four dans le sens des aiguilles d'une montre jusqu'à la position [→] ; le voyant lumineux "S" s'allumera lui aussi.

Pendant la cuisson au gril, laissez la porte du four ouverte et montez l'écran portège-manettes comme illustré figure 4.

ATTENTION: quand le gril est branché, les parties accessibles peuvent devenir très chaudes. Gardez les enfants à bonne distance.

Eclairage four

Pour allumer la lampe du four à gaz, appuyez sur la touche "Z" repérable au symbole .

Minuteur "T"

C'est un avertisseur sonore à temps situé sur le bandeau pouvant signaler une durée max. de 60 minutes.

Tournez la manette repérable au symbole ⬇ pour amener le repère en face de la durée choisie.

Dès que la durée établie est échue, une sonnerie retentit (le four reste branché).

Il est conseillé de faire faire un tour complet à la manette avant de la ramener en face de la durée choisie, même si cette dernière est inférieure à 60 minutes.

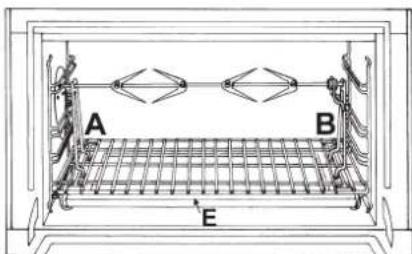

Tournebroche

Cet accessoire n'est à utiliser que lors de cuissons au gril. Procédez comme suit: enfilez la viande sur la broche transversale, dans le sens de la longueur et bloquez-la à l'aide des fourches réglables (fig.5a).

Introduisez les supports “A” et “B” (fig.5b) dans les trous prévus sur la lèchefrite “E”, posez la gorge de la tige dans le logement “C” et placez la grille sur le premier gradin du bas; glissez à présent la tige dans le trou du tournebroche, en amenant la gorge en avant jusqu'au logement “D”. Branchez le gril et le tournebroche en amenant la manette du thermostat "G" sur la position repérable au symbole ⇔.

A B E

fig.5a

D C B

fig.5b

FOUR ÉLECTRIQUE MULTIFONCTIONS

Ce four permet de combiner les résistances électriques entre elles dans neuf combinaisons différentes et de choisir par conséquent celle qui convient le mieux à votre plat en obtenant des résultats extrêmement précis.

Tournez la manette du sélecteur "G" repérable au symbole □ pour obtenir les fonctions de cuisson indiquées dans le tableau à côté. Choisissez la fonction de cuisson et amenez ensuite le symbole °c de la manette du thermostat "H" en face de la température désirée.

- Pour des cuissons traditionnelles en mode conventionnel (rôtis, biscuits, etc.) utilisez la fonction □ (chaleur dessus+dessous).

Avant d'enfourner vos plats, sur un seul niveau de préférence, attendez que le four ait atteint la température sélectionnée.

e	obmyS noitcnoF ecnassiuP
0	tniet®)
	1) Eclairage four	50 W
	2) Résistances du haut + du bas	2350 W
	3) Résistance du bas	1300 W
	4) Résistance minigril	1050 W
	5) Résistance gril	2000 W
	6) Résistance gril + ventilateur	2050 W
	7) Résistances du haut + du bas+ventilateur	2400 W
	8) Résistance arrière circulaire +ventilateur	2850 W
	9) Décongélation rapide	50 W

Si vous ne voulez de chaleur qu'en dessus ou qu'en dessous de vos plats, amenez le sélecteur en face de la position (chaleur dessous), □ ou □ (chaleur dessus).

- La fonction ☒ (chaleur dessus et dessous + ventilation) permet une cuisson traditionnelle (chaleur dessous et dessous) combinée à l'air chaud brassé.

- Dans la fonction 📊 (chaleur tournante) c'est l'air chauffé par une résistance et brassé par un ventilateur à l'intérieur du four qui assure la cuisson. La montée en température du four est extrêmement rapide, vous pouvez ainsi enfourner vos plats dès allumage du four. Vous pouvez aussi cuire sur deux niveaux en même temps.

- La fonction "décongélation rapide" ⚙, n'utilise aucun élément chauffant mais uniquement la lampe du four et la ventilation.

- La cuisson au gril exige une puissance de chauffe très élevée qui permet de saisir immédiatement les aliments en surface; elle est donc conseillée pour la viande dont le coeur doit rester tendre. Pour vos cuisson au gril, amenez la manette du sélecteur "G" en face de l'une des positions suivantes (gril), (gril + ventilateur)

Pendant le fonctionnement du gril, laissez toujours la porte du four fermée et placez la manette du thermostat sur une température ne dépassant pas 200°C (même dans la function minigril).

Eclairage du four

L'éclairage du four est automatique dès que le sélecteur

□ est placé sur n'importe quelle position.

Voyant de signalisation "S"

Ce voyant indique que le four est en train de chauffer et il s'éteint dès que le four atteint la température sélectionnée au moyen du bouton. A présent, le voyant s'allume et s'éteint alternativement, il indique ainsi que le thermostat marche correctement pour garder la température du four constante.

Temporisateur "U" (CP 058 MT.2 B

Fonctionnement manuel

Tournez la manette du temporisateur repérable au symbole

dans le sens inverse des aiguilles d'une montre en amenant le repère en face du symbole 📋 (manuel).

Allumez le four à l'aide de la manette du sélecteur et sélectionnez la température désirée en tournant la manette du thermostat. Pour éteindre le four, ramenez la manette du temporisateur à sa position de départ "○".

Fonctionnement avec programmation de la durée de cuisson

Tournez la manette du temporisateur dans le sens des aiguilles d'une montre en amenant le repère en face du temps choisi (de 10 à 120 minutes).

Allumez le four à l'aide de la manette du sélecteur et sélectionnez la température désirée en tournant la manette du thermostat.

Une fois que le temps programmé s'est écoulé, un avertisseur sonore retentit et le four s'éteint.

Une fois la cuisson terminée, ramenez les manettes à leur position de départ "O".

Système de refroidissement

(CP 059 MD.2 (X) NL)

Pour réduire la température à l'extérieur du four, certains modèles sont équipés d'un ventilateur qui est mis en marche à l'aide du bouton de sélection des programmes "G". Dans ce cas, le ventilateur fonctionne en permanence et envoie de l'air à l'extérieur par une fente située entre le bandeau et la porte du four.

Le système de refroidissement de ces modèles ne se met en marche que quand le four est chaud.

Après avoir sorti les aliments du four, laissez la porte semi-ouverte pendant quelques instants : la durée du cycle de refroidissement en sera considérablement réduite. Ce processus est contrôlé par un thermostat supplémentaire et peut être effectué en un ou plusieurs cycles.

TIMER (FOUR ELECTRIQUE)

Il permet de programmer le four ou le gril comme suit:

• départ cuisson différé avec durée établie;
• départ immédiat avec durée établie;
• minuteur.

Fonction des touches :

Δ : minuteur heures, minutes
: durée cuisson
: fin de cuisson
: commutation manuelle
■ : sélection temps à rebours
+ : sélection temps en avant

Comment remettre à l'heure l'horloge digitale

Après raccordement à la ligne ou après une coupure de courant, l'afficheur clignote sur: 0.00

- Appuyez simultanément sur les touches et duis, (dans les 4 secondes suivantes), remettez l'heure exacte à l'aide des touches - et +. La touche + sert à augmenter le temps. La touche - sert à diminuer le temps.

Des mises à l'heure éventuelles peuvent être effectuées de deux façons différentes:

1. Refaire complètement les opérations susmentionnées

2. Appuyer sur la touche 📋 puis, à l'aide des touches - et +, mettre à l'heure.

Fonctionnement manuel du four

Après la sélection de l'heure, le programmateur va automatiquement sur la position manuelle.

Note: Appuyez sur la touche pour rétablir le fonctionnement manuel après chaque cuisson "Automatique".

Départ cuisson différé avec durée établie

Il faut sélectionner la durée et l'heure de fin de cuisson. Supposons que l'afficheur indique 10 heures

1. Tournez les manettes de commande du four sur la température désirée (exemple: four statique, 200°C)
2. Appuyez sur la touche puis, (dans les 4 secondes qui suivent) programmez à l'aide des touches - et + la durée désirée. Supposons une sélection de cuisson de 30 minutes; il y a affichage de:

0.30

En lâchant la touche, 4 secondes après, l'heure courante réapparaît avec le symbole 📋 et l'inscription auto

1. Appuyez sur la touche 🚗 puis, sur les touches - et + jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures

13·00

1. En lâchant la touche, l'afficheur indique au bout de 4 secondes l'heure courante:

10·00

L'inscription auto allumée rappelle qu'il y a programmation

de la durée et de l'heure de fin de cuisson en automatique. Le four s'allume alors automatiquement à 12h30 pour s'éteindre ensuite au bout de 30 minutes. Quand le four est allumé, la casserole allumée apparaît pendant toute la durée de cuisson. En appuyant sur la touche à n'importe quel moment, vous pouvez afficher la durée programmée, en appuyant sur la touche vous pouvez afficher l'heure de fin de cuisson.

En fin de cuisson, un signal acoustique retentit; pour l'interrompre, appuyez sur une touche quelconque sauf sur - et +..

Départ immédiat avec durée établie

En ne programmant que la durée (points 1 et 2 du paragraphe "Départ de cuisson différé avec durée établie") la cuisson démarre aussitôt.

Pour annuler une cuisson déjà programmée

Appuyez sur la touche et à l'aide de la touche - ramenez le temps à

0.00

puis appuyez sur la touche de fonctionnement manuel

Fonction minuteur

Le fonctionnement du minuteur prévoit la sélection d'un temps qui fait partir un compte à rebours. Cette fonction ne contrôle ni l'allumage ni l'arrêt du four, il n'y a qu'un signal acoustique une fois le temps écoulé.

Appuyez sur la touche △ il y a affichage de:

0·00

A l'aide des touches- et + sélectionnez le temps désiré. En lâchant la touche le temps commence immédiatement à courir, l'afficheur indique l'heure courante.

10:00

Une fois le temps écoulé, un signal acoustique retentit, pour l'arrêter appuyez sur une touche quelconque (sauf touches - et +) et le symbole △ s'éteint.

Correction effacement des données

• les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche - o +.
• En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa.
• En cas de fonctionnement programmé, l'appareil n'accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l'appareil.

Important: débranchez l'appareil avant de procéder à toute opération de nettoyage.

Pour assurer la longévité de votre four, il est indispensable d'effectuer fréquemment un nettoyage général et soigné, en tenant compte des conseils suivants.

Intérieur de la porte du four:

Le nettoyage de la surface doit être effectué avec de l'eau chaude et du détergent liquide non abrasif puis la rinçer et la sècher.

Intérieur du four:(présente uniquement sur certains modèles)

• L'intérieur du four est revêtu d'un émail microporeux spécial autonettoyante qui, à une température normale comprise entre 200 et 300 °C, oxyde et élimine complètement pendant la cuisson toutes les projections de graisse. Le nettoyage est ainsi extrêmement simplifié: il suffit de passer régulièrement après chaque cuisson, un chiffon humide sur les surfaces du four pour enlever la mini couche de poussière qui peut s'y être déposée au cours de la cuisson. Les surfaces garderont ainsi intacte leur propriété autonettoyante.
• Au cours de la cuisson, s'il y a eu des débordements de liquide ou si la graisse n'a pas été complètement éliminée (par exemple cuisson au grilloir au cours de laquelle la température n'est pas suffisante pour que l'émail autonettoyant agisse complètement), il est conseillé de faire fonctionner le four à vide à la température maximum afin d'éliminer complètement tous les résidus graisseux.
• Si cette opération ne devait pas éliminer complètement la saleté, présente en quantité excessive, probablement parce que les règles d'entretien susmentionnées n'ont pas été respectées, effectuer le nettoyage minutieux des surfaces avec de l'eau chaude et un chiffon humide (sans utiliser aucun type de produits détergents), puis rincer et essuyer soigneusement
• Ne jamais enlever éventuelles incrustations en utilisant des objets pointus qui pourraient griffer le revêtement autonettoyante.
• Si les surfaces autonettoyantes à l'intérieur du four étaient endommagées ou rendues inutilisables, à cause d'une mauvaise utilisation ou après plusieurs années d'utilisation, il est possible de commander un kit de panneaux autonettoyantes pour revêter l'intérieur du four. Pour le commander, s'adresser au notre service après vente.

Extérieur du four:

• Effectuer le nettoyage seulement lorsque le four est froid.
• La surface en acier inox et surtout les zones comportant les symboles sérigraphiés ne doivent pas être nettoyées avec des détergent abrasifs; utiliser de préférence uniquement un chiffon humide avec de l'eau tiède et du liquide vaisselle. L'acier inox peut rester taché s'il est en contact prolongé avec de l'eau calcaire ou un détergent agressif. Il est donc nécessaire de rinçer abondamment la surface après le nettoyage.

Important: le nettoyage doit être effectué dans le sens horizontale (sens du dessin de l'acier).

- Après le nettoyage il est possible de traiter l'inox pour rendre à la surface sa brillance: utiliser exclusivement un produit spécifique pour l'acier inox.

Avertissement: ne pas utiliser de poudre abrasive, de détergent agressif ou de liquide acide pour le nettoyage.

Plan de cuisson:

• Les pièces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible. Vérifiez qu'aucun orifice de sortie du gaz ne soit obstrué. Il faudra ensuite les essuyer soigneusement avant de les réutiliser.
• Nettoyer régulièrement l'extrémité des bougies d'allumage automatique du plan de cuisson.

Graissage des robinets

Il peut arriver qu'au bout d'un certain temps un robinet se bloque ou tourne difficilement, il faut alors procéder à son nettoyage interne et remettre de la graisse. Cette opération doit être effectuée par un technicien agréé par le fabricant.

A B D

FIG. 6

Démontage/montage de la porte du four

Pour faciliter le nettoyage à l'intérieur du four, vous pouvez démonter la porte du four en procédant comme suit (fig.6-7) :

• Ouvrez complètement la porte et soulevez les 2 leviers "B" (fig. 6) ;
• Fermez à présent partiellement la porte et soulevez-la en dégageant les crochets "A" comme illustré figure 7.

Pour remonter la porte :

• Tenez la porte en position verticale, introduisez les 2 crochets "A" dans les fentes ;
• Vérifiez que l'encoche "D" soit bien insérée sur le bord de la fente (déplacez légèrement la porte en avant et en arrière) ;
• Porte complètement ouverte, décrochez les 2 leviers "B" vers le bas, puis fermez la porte.

Remplacement de la lampe d'éclairage du four

Assurez vous que l'appareil soit bien débranché électriquement.

Dévissez la calotte de protection en verre située à l'interieur du four.

Dévissez la lampe et remplacez-la par une lampe appropriée résistante aux températures élevées (300°C) ayant les caractéristiques suivantes:

• Tension 230 V
• Puissance 15 W
• Culot E 14

Les temps de cuisson peuvent varier en fonction de la nature des aliments, de leur homogénéité et de leur volume. Il est donc conseillé de choisir, lors de la première cuisson, les valeurs les plus basses parmi les temps de cuisson indiqués et de les augmenter par la suite si nécessaire.

Cuisson au four STATIQUE

Mets	Température °C	Temps de cuisson (minutes)	Mets	Température °C	Temps de cuisson
eésêP			dév
stíkuæà	130	07-06	jgk(edniD	160	3-412
seugmeM	130	04-03	jgk(eiO	160	4-412
edbêP	150	03-02	jgk(dranà	170	12212
egnAleduà	160	05-04	jgk(nopà	170	2-212
esicê	160	05-04	jgk(arfueoB	160	3-312
talocúhuà	170	04-03	uaengatégi	160	1-112
essaguoF	170	05-04	jgkèviL	160	1-112
xuohC	200	02-51	tômasiaF	160	1-112
etâpnesúcsiB			jgk1élBo	170	1-112
eétéléf	200	02-51
Mille-feuille	200	02-51
eésbetâP	200	02-51	seloP	200	setuûîn51

Cuisson au GRIL

Mets	Temps de cuisson (minutes)	Position de la grille
fgo(sdelelo sesSau	6015606060	3ème gradin2ème gradin1er gradin--
Poulet grillé (1 kg)
Rôti de veau à la broche (0.6 kg)
Poulet à la broche (1 kg)

Le 1er gradin indique le gradin situé dans la position la plus basse.

Cuisson au four à CHALEUR TOURNANTE

Mets	N° gradin en partant du bas	Quantité kg	Température °C	Temps minutes
esisàP
Avec pâte fouettée, en moule	1-3	1	175	60
Avec pâte fouettée, sans moule	4-3-1	1	175	50
Pâte brisée, fond de tarte	4-3-1	0.5	175	30
Pâte brisée avec farce humide	1-3	1.5	175	70
ehcèsaícevaedàP1	1	1	175	45
lerutanegavéA	1	1	175	50
xuaetàg	4-3-1	0.5	160	30
Vied
Rôtis cuits sur la grille
Veau	2	1	180	60
fucoB	2	1	180	70
ealignàsboR	2	1	220	50
Porc	2	1	180	70
teluoP	2	5.1-1	200	70
Rôtis cuits en plat
Veau	1-3	1	160	80
fucoB	1-3	1	160	90
Porc	1-3	1	160	90
teluoP	1-3	5.1-1	180	90
sehcnáneedniD	1-3	1.5	180	120
dranaC	1-3	5.1-1	180	120
sésiarB
éarbfußo	1	1	175	120
éarbuaeV	1	1	175	110
sèlo
Filets, tranches, colin, merlan, sole	1-3	1	180	30
Maquereau, turbot, saumon	1.3	1	180	45
sàrH	1-3		180	20
Soufflés et gratins
satàpG	1-3	2	185	60
ugsdedriarG	1-3	2	185	50
* Soufflés sucrés et salés	1-3	0.75	180	50
snessahcteazziP	4-3-1	0.5	200	30
rusenœuqorC	4-3-1	0.5	190	15
Décongélation
séniscstalP	1-3	1	200	45
ednaiV	1-3	0.5	50	50
ednaiV	1-3	0.75	50	70
ednaiV	1-3	1	50	110

Remarques:

1) Les temps de cuisson indiqués ne comprennent pas le préchauffage du four, à l'exception de ceux repérés par un astérisque.
2) La position de la grille sur les gradins, indiquée dans le tableau, est celle optimale pour la cuisson sur plusieurs niveaux.
3) Les temps indiqués se référent à la cuisson sur un seul niveau; pour plusieurs niveaux, augmentez le temps de cuisson de 5-10 minutes.
4) Dans le cas de rôtis de viande de boeuf, veau, porc et dinde avec os ou roulés, augmentez le temps de cuisson de 20 minutes.

Les instructions qui suivent s'adressent à l'installateur qualifié afin qu'il exécute les opérations d'installation, réglage et entretien technique conformément aux normes en vigueur.

Important: avant d'effectuer toute opération de réglage, entretien, etc., assurez-vous que l'appareil soit déconnecté électriquement. Si l'appareil doit obligatoirement rester sous tension, il faudra prendre toutes les mesures de précaution nécessaires.

La cuisinière a les caractéristiques techniques suivantes:

Cat. II 2E+3+

Classe 1

Classe 2 sous-classe 1

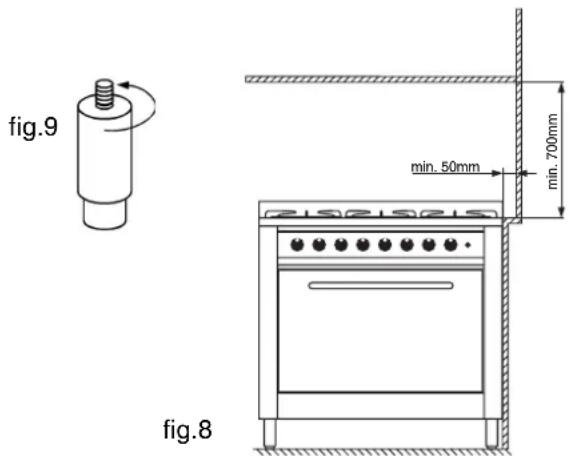

Les dimensions de la cuisinière sont indiquées dans la figure page 2. Afin de garantir un fonctionnement parfait de l'appareil installé à côté des meubles, il est indispensable de respecter les distances minimales indiquées à la fig.8. En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65°C.

fig.9 min. 50mm min. 700mm fig.8

Avant d'installer la cuisinière, fixez les pieds support de 95÷155 mm de haut (fournis avec l'appareil) dans les trous prévus dans le bas de la cuisinière (fig.9). Ces pieds sont réglables au moyen de vis, ils permettent par conséquent de mettre la cuisinière à niveau en cas de besoin.

Positionnement

Cet appareil ne peut être installé et utilisé que dans un local toujours parfaitement aéré conformément aux normes en vigueur. Les conditions essentielles suivantes doivent être respectées:

• L'appareil doit évacuer les produits de la combustion dans une hotte prévue à cet effet qui doit être raccordée à une cheminée, à un carneau ou directement à l'extérieur (fig.10).
• Si l'installation de la hotte n'est pas possible, il est permis d'installer un électroventilateur, sur une fenêtre ou sur un mur donnant vers l'extérieur, qui devra être mis en marche en même temps que l'appareil.

En cas de cheminée ou conduit de fumée ramifié Directement à l'extérieur (réservé aux appareils de cuisson)

Ventilation de la cuisine

Il est indispensable que la pièce où l'appareil est installé dispose d'une quantité d'air égale à la quantité nécessaire pour une bonne combustion du gaz et l'aération de la pièce. L'afflux naturel de l'air doit se produire à travers des ouvertures permanentes réalisées dans les murs de la pièce qui donnent vers l'extérieur, ou bien des conduits de ventilation individuels ou collectifs ramifiés, conformes aux normes en vigueur. L'air de ventilation doit être prélevé directement de l'extérieur, dans une zone loin de sources de pollution. L'ouverture d'aération devra avoir les caractéristiques suivantes (fig.11A):

• avoir une section libre totale nette de passage de 6 cm ^2 au moins pour chaque kW de débit thermique nominal de l'appareil, avec un minimum de 100 cm ^2 (le débit thermique est indiqué sur la plaquette signalétique);
• être réalisée de manière à ce que les bouches d'ouverture, aussi bien à l'intérieur qu'à l'extérieur du mur, ne puissent pas être obstruées;
• être protégée par exemple par des grilles, treillis métallique, etc. de façon à ne pas réduire la section utile susmentionnée;
• être située à une hauteur proche du niveau du sol.

Détail A Local Local à
adjacent ventiler

Exemples d'ouverture de ventilation Agrandissement de la fissure pour l'air comburant entre la porte et le sol

fig. 11A fig.11B

L'afflux de l'air peut provenir également d'une pièce voisine pourvu que cette pièce ne soit pas une chambre à coucher ou une pièce à risque d'incendie telle que débarras, garage, dépôt de matériaux combustibles, etc., et qu'elle soit ventilée conformément aux normes applicables en la matière. Le flux d'air de la pièce voisine jusqu'à la pièce à ventiler peut se produire librement à travers des ouvertures permanentes, ayant une section

non inférieure à celle susmentionnée. Ces ouvertures pourront également être réalisées en agrandissant la fissure entre la porte et le sol (fig. 11B). Si on utilise un électroventilateur pour l'évacuation des produits de la combustion, l'ouverture de ventilation devra être augmentée en fonction du débit d'air maximal de ce dernier. L'électroventilateur devra avoir un débit suffisant à garantir, pour la pièce de la cuisine, un renouvellement horaire d'air égal à 3-5 fois son volume. Une utilisation intensive et prolongée de l'appareil peut exiger une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance d'aspiration de l'électroventilateur s'il existe. Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Par conséquent, les pièces contenant des bouteilles de GPL doivent disposer d'ouvertures vers l'extérieur au niveau du sol afin de permettre l'évacuation à partir du bas d'éventuelles fuites de gaz. En outre, ne jamais stocker des bouteilles de GPL (même vides) dans des locaux souterrains. Il est opportun de conserver dans la pièce uniquement la bouteille de gaz utilisée, raccordée loin de sources de chaleur qui risqueraient d'en augmenter la température au-delà de 50 °C.

Alimentation gaz

• Le raccord de l'appareil à la canalisation du gaz ou à la bouteille de gaz doit être effectué en conformité avec les règlements en vigueur et après avoir vérifié que l'appareil soit bien réglé pour ce type de gaz.
• Cet appareil est prédisposé pour fonctionner avec le gaz indiqué sur l'étiquette apposée sur le plan de cuisson. Si le plan de cuisson doit être raccordé à un gaz différent du type de gaz indiqué sur l'étiquette, il faudra remplacer les injecteurs (en dotation) en respectant les instructions du paragraphe "Adaptation aux différents types de gaz".
• Afin de garantir un fonctionnement sûr, un usage approprié de l'énergie et une plus longue durée de l'appareil, vérifiez que la pression d'alimentation corresponde aux valeurs indiquées sur le tableau 1 "Caractéristiques des brûleurs et des injecteurs", dans le cas contraire installez sur la canalisation d'arrivée du gaz un régulateur de pression spécial conforme aux normes applicables en la matière.
• Effectuez le raccord de manière à ne pas provoquer de sollicitations d'aucune sorte sur l'appareil.

Reliez le raccord fileté ½"G mâle cylindrique "F" (fig. 12) placé sur le côté arrière de l'appareil, par tuyau métallique rigide avec des raccords (fig. 12-D) conformes aux normes applicables, ou bien par tuyau flexible métallique à paroi continue avec raccords (fig. 12-C) conforme aux normes, qui ne doit pas dépasser 2000 mm d'extension totale. Vérifiez en outre que le tube de raccordement ne puisse entrer en contact avec des parties mobiles risquant de l'abîmer ou de l'écraser. Si vous utilisez un tuyau flexible en caoutchouc, appliquez l'about annelé spécial pour gaz liquide (fig. 12-A) ou pour gaz naturel (fig. 12-B). Le joint "G" (fourni) doit être utilisèpour tous les types des raccordement. Fixez les deux extrémités du tuyau au moyen de colliers serre-tube "E" selon les normes en vigueur. Le tuyau flexible doit être conforme aux normes en vigueur et spécifique pour le type de gaz utilisé.

En outre:

• il doit être le plus court possible, avec une longueur maximale de 1,5 mètres;
• il ne doit pas présenter de plis ou d'étranglements;
• il ne doit pas entrer en contact avec la paroi arrière de l'appareil, ou de toute façon avec des parties pouvant atteindre une température de 50°;
• il ne doit pas passer à travers des orifices ou des fentes destinés à l'évacuation des gaz brûlés du four;
• il ne doit pas entrer en contact avec des parties coupantes ou des arêtes vives;
• il doit pouvoir être facilement examiné tout le long de son parcours afin de contrôler son état de conservation;
• il doit être remplacé avant la date imprimée sur le tuyau même.

Important : Pour effectuer le raccordement avec du gaz liquide (en bouteille), interposez un régulateur de pression conforme aux normes en vigueur.

A la fin du travail, assurez-vous que l'étanchéité du raccordement gaz soit parfaite en utilisant de l'eau savonneuse (n'utilisez jamais une flamme!). Assurez-vous que la conduite du gaz naturel suffit à alimenter l'appareil quand tous les brûleurs sont allumés.

Adaptation aux différents types de gaz (Instructions pour le plan)

Pour adapter l'appareil à un type de gaz autre que celui pour lequel il a été conçu (indiqué sur la plaquette fixée sur le plan ou sur l'emballage) remplacez les injecteurs de tous les brûleurs en procédant comme suit :

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
• dévissez les injecteurs (fig. 13) à l'aide d'une clé à tube de 7 mm. et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs") remontez les différentes parties en effectuant les opérations dans le sens inverse.
• en fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans le kit des injecteur

Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes :

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir Fig. C et Fig. D);
• dévissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
• remontez les différentes parties en effectuant les opérations dans le sens inverse.

Réglage de l'air primaire des brûleurs

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.

Réglage des minima

• Placer le robinet sur la position de minima;
• enlevez la manette du robinet et effectuez le réglage au moyen de la vis de réglage située à droite du robinet (fig.14) jusqu'à ce que vous obteniez une flamme régulière, utilisez un tournevis (en dévissant la vis le minima augmente, en la vissant il diminue).

N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.

- Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

- En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, réglez les brûleurs au minima et augmentez leur débit en agissant sur la vis de réglage.

Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériau équivalent.

Four à gaz:

• Ouvrez la porte du four (pour intervenir sur le brûleur du four, enlevez le fond);
• dévissez les 2 vis qui supportent le brûleur du four, enlevez-le et remplacez le injecteur "N" par le injecteur correspondant au nouveau type de gaz utilisé selon le tableau à pag 12.
• remettez tous les composants en place, effectuez le réglage de l'air dans le brûleur et du débit minimal du robinet.

Réglage du débit minimal

• Ouvrez la porte du four et enlevez le fond du four;
• amenez la manette du four sur la position 8 (maximum) et allumez le brûleur;
• fermez la porte et attendez 15 minutes environ;
• amenez la manette sur la position 1 (minimum);
• enlevez la manette pour pouvoir agir sur la vis de réglage située au-dessus ou à côté de la tige du thermostat;
• Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position d'ouverture maximale à la position de ralenti à plusieurs reprises en fermant normalement la porte du four afin de vérifier qu'il n'y ait pas extinction du brûleur.

Le flux d'air primaire est réglé correctement lorsque la flamme est stable et homogène. Il faut tenir compte du fait que l'excès d'air provoque un détachement de la flamme du brûleur, tandis qu'un manque d'air provoque l'allumage du gaz à l'intérieur du brûleur. Le réglage s'effectue en dévissant la vis "P" et en déplaçant la bague "R". Une fois le réglage effectué, fixez la bague "R" au moyen de la vis "P". (fig. 15).

fig.15

N P X R

Branchement électrique

L'APPAREIL DOIT NECESSAIREMENT ETRE RELIE A LA TERRE.

L'appareil est prédisposé pour fonctionner en courant alternatif à la tension et fréquence d'alimentation indiquées sur la plaquette signalétique (apposée à l'arrière de l'appareil ou à la dernière page du livret). Assurez-vous que la tension d'alimentation du réseau correspond bien à la tension indiquée sur la plaquette signalétique.

Branchement du câble d'alimentation électrique au réseau

Pour les modèles dépourvus de fiche, montez sur le câble une fiche appropriée à la charge indiquée sur la plaquette signalétique et branchez-la dans une prise de courant appropriée.

Pour effectuer un branchement direct au réseau, il faut interposer entre l'appareil et le réseau un interrupteur à coupure omnipolaire, ayant au moins 3 mm d'ouverture entre les contacts, proportionnel à la charge et conforme aux normes en vigueur. Le conducteur de mise à la terre jaune/vert ne doit pas être interrompu par l'interrupteur. Le câble d'alimentation doit être placé de façon à ce qu'il n'atteigne en aucun point une température dépassant de 50°C la température ambiante.

Tous les appareils doivent être raccordés séparément. Ne pas utiliser de réducteurs, adaptateurs ou shunts qui pourraient entraîner des surchauffes ou brûlures.

Avant d'effectuer le branchement, assurez-vous que:

• la soupape de limitation et l'installation électrique domestique sont en mesure de supporter la charge de l'appareil (voir la plaquette signalétique);
• l'installation d'alimentation est bien équipée d'une mise à la terre efficace conformément aux normes et aux dispositions des lois en vigueur;
• la prise ou l'interrupteur omnipolaire sont aisément accessibles quand l'appareil est installé.

NOTRE RESPONSABILITÉ NE SAURAIT ETRE ENGAGEE SI LES NORMES EN MATIERE DE REVENTION DES ACCIDENTS NE SONT PAS RESPECTEES.

Remplacement du câble

Utilisez un câble en caoutchouc du type H05VV-F ayant une section 3 x 1,5 mm².

Le conducteur de mise à la terre jaune/vert devra être plus long de 2÷3 cm par rapport aux autres conducteurs.

QUELQUE CHOSE NE VA PAS?

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire.

Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôlé si:

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d'air dans les environs du plan de cuisson.

La flamme ne reste pas allumée.

Avez-vous contrôlé si:

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre au dispositif de sécurité d'être branché.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Avez-vous contrôlé si:

• les orifices de sortie du gaz ne sont pas par hasard bouchés
• il y a des courants d'air dans les environs du plan de cuisson
• le minimum a bien été correctement réglé (Voir paragraphe "Réglage minimum").

Les casseroles sont instables.

Avez-vous contrôlé si:

• le fond de la casserole est parfaitement plat
- la casserole est bien placée au centre du brûleur
Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l'inconvénient persiste, appelez le Service Après-vente Merloni Elettrodomestici le plus proche en précisant:

• le type de panne.
• le sigle du modèle (Mod. ...) indiqué dans le certificat de garantie.

Ne faites jamais appel à des techniciens non agréés et refusez toujours l'installation de pièces détachées non originales.

CARACTÉRISTIQUES DES BRÛLEURS ET DES INJECTEURS

1uaelbaT sediuqilzaG				S				I
RUELÜRB	( mm )	ertémaiD ruelürb kW (H.s.*) Nom.	ecnasisP eurot reht (mm)	ssap-yB 001/1 (mm)	ruetcejnl (mm)	Dé g/h		ruetcejnl (mm)	Dé H/
						G30	G31		G20	G25
.C eña	100	3.00	0.7	40	86	218	214	116	286	332
B. Demi-rapide	75	1.65	0.4	30	64	120	118	96	157	183
A. Auxiliaire	55	1.00	0.3	27	50	73	71	71	95	111
D. Triple Couronne	130	3.25	1.3	57	91	236	232	124	309	360
I. Deux flammes (DC-DR intérieur)	30	0.90	0.4	30	44	65	64	70	86	100
I. Deux flammes (DC-DR extérieur)	130	4.10	1.3	57	70	298	293	110	390	454
Four Gas		4.00	0.8	45	95	291	286	142	381	443
Pression de alimentation	rabm(.moN rabm(iM rabm(aM)					03-2035	82372545		201725	252030

* A 15°C et 1013 mbar-gaz sec

Propane G31 H.s. = 50,37 MJ/kg

Butane G30 H.s. = 49,47 MJ/kg

Méthane G20 H.s. = 37,78 MJ/m³

Méthane G25 H.s. = 32,49 MJ/m³

Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives ;
• 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives ;
• 90/336/CEE du 29/06/90 (Gaz) et modifications successives;
• 93/68/CEE du 22/07/93 et modifications successives.

CARACTÉRISTIQUES TECHNIQUES FOUR

ETIQUETTE ENERGIE

Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304

Consommation énergie convection naturelle:

fonction four : □ Statique

Consommation énergie déclarée pour Classe convection forcée:

fonction four : ✉ Ventilé

bedient de binnenste
