GEBRUIKSAANWIJZING CP 058 MT.2 B Ariston Thermo

Instructies voor het gebruik en installeren

Wij danken u dat u een Ariston product heeft gekozen, veilig en gemakkelijk in het gebruik. Om het fornuis te leren kennen moet het langdurig en zo goed mogelijk gebruikt worden. Wij raden u aan deze gebruiksaanwijzing te lezen. Dank u.

AANWIJZINGEN

DEZE GEBRUIKSAANWIJZING IS UITSLUITEND VAN TOEPASSING IN DE LANDEN WAARVAN HET SYMBOOL OP DE GEBRUIKSAANWIJZING EN HET TYPEPLAATJE VAN HET APPARAAT ZIJN AFGEBEELD.

1. Dit apparaat is uitsluitend geschikt voor huishoudelijk gebruik.
2. De aanwijzingen in deze gebruiksaanwijzing aandachtig doorlezen daar zij belangrijke informatie bevatten met betrekking tot de veiligheid tijdens de installatie, het gebruik en het onderhoud. Deze gebruiksaanwijzing zorgvuldig opbergen om later te kunnen raadplegen.
3. De accessoires van de oven die met etenswaren in aanraking kunnen komen zijn gemaakt van materialen die voldoen aan de voorschriften van de Europese Richtlijn EEG 89/109 van 21/12/88 en de plaatselijk geldende normen.
4. Na het verwijderen van de verpakking moet men goed kijken of het fornuis geheel gaaf is. In geval van twijfel moet men het fornuis niet gebruiken en zich tot een bevoegde installateur wenden.
5. Sommige delen van het apparaat zijn met een verwijderbare krasvaste folie bedekt. Alvorens het apparaat in werking te stellen moet de folie worden verwijderd en het onderliggende gedeelte met een doek en een niet krassend huishoudelijk schoonmaakmiddel schoongemaakt. Wij raden aan om de oven de eerste keer 30 minuten lang op de maximum temperatuur te laten branden om eventueel achtergebleven verontreinigingen als gevolg van het productieproces te verwijderen.
6. Alle handelingen met betrekking tot de installatie dienen in overeenstemming met de geldende normen door een erkend installateur te worden uitgevoerd. De hierop betrekking hebbende instructies staan beschreven in de aanwijzingen voor de installateur.
7. Alvorens het apparaat aan te sluiten controleren of de gegevens op het plaatje met de technische gegevens (aan de achterzijde van het apparaat) overeenstemmen met die van het elektriciteits- en gasnet.
8. Als de oven in werking is wordt het apparaat ter hoogte van het glas van de ovendeur en de gedeelten daaromheen heet. Laat kleine kinderen er niet in de buurt komen. Als u nog meer beveiliging wilt hebben is er bij ons Hoofdfiliaal en onze bevoegde Technische Dienst (zie bijgaande lijst), een extra beveiliging voor kinderen verkrijgbaar. Bij aanvraag gebruikt u de volgende code: BAB gevolgd door het model van de oven. Het model staat op het typeplaatje aan de achterkant van het

apparaat en ook in deze gebruiksaanwijzing.

1. Controleren of de capaciteit van de elektrische installatie en de stopcontacten overeenstemmen met het maximum vermogen van het apparaat zoals vermeld op het plaatje. In geval van twijfel moet u zich tot een bevoegde electricien wenden.
2. Regelmatig de goede staat van de aanvoerleiding van het gas controleren en deze zodra er afwijkingen worden geconstateerd door een erkend installateur laten vervangen.
3. De aansluitkabel en de toevoerleiding van het gas van dit apparaat mogen niet door de gebruiker zelf worden vervangen. In geval van beschadiging mag de eventuele vervanging ervan uitsluitend door een erkend installateur of de Servicedienst worden uitgevoerd.
4. Laat het apparaat niet onnodig aan staan. De gaskraan in de toevoerleiding dichtdraaien als het apparaat niet wordt gebruikt.
5. Sommige onderdelen van het apparaat zullen nog lang na het gebruik warm blijven. Erop letten ze niet aan te raken.
6. Geen instabiele of vervormde pannen op de branders plaatsen om ongelukken als gevolg van het omvallen ervan te voorkomen.
7. Geen ontvlambare vloeistoffen in de nabijheid van het in werking zijnde apparaat gebruiken.
8. Als het fornuis op een voetstuk staat moet u maatregelen nemen om te vermijden dat het fornuis eraf glijdt.
9. Als het apparaat een dekplaat heeft moet eventueel geknoeide vloeistof worden afgeveegd.
10. Indien aanwezig mag de dekplaat niet dicht worden gedaan als de elementen van de kookplaat nog warm zijn.
11. Gebruik geen machines met stoom voor het schoonmaken van het apparaat.

CP 058 MT.2 B
    classDef box fill:#fff,stroke:#000;
    class A,B,C,D,E,F,G box;

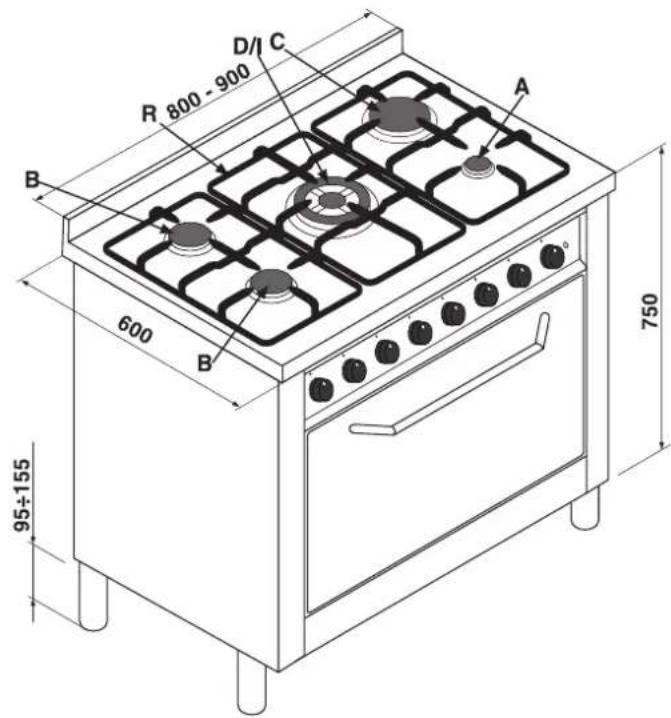

CP 059 MD.2 (X) NL

D/I C R 800 - 900 A B 600 B 750 95÷155

F E

fig.1

A Sudderbrander
B Normale branderbrander
C Sterkbrander
D Drievoudige vlamkroonbrander (wok)
| Gasbrander DC-DR
E Bougies voor de automatische ontsteking
F Thermische beveiliging - Deze treedt in werking als de vlam per ongeluk is uitgegaan (overkoken, tocht enz.) door de gastoevoer van de brander te blokkeren.
G Keuzeknop voor de elektrische oven (keuze- schakelaar van de bereidingsfuncties)
H Thermostaatknop voor de elektrische oven (instelling van de temperatuurstanden)
M Bedieningsknoppen voor de gasbranders
R Pannendragers
P Timer
S Controlelampje van een elektrisch verwarmings-element
T Kookwekker
U Timer
V Thermostaatknop van de gasoven (keuzeknop functie gasoven met instelling temperatuur en elektrische grill)
Z Knop verlichting van de gasoven

INSTRUCTIES VOOR HET GEBRUIK

Gasbranders

Op het bedieningspaneel vindt u rondom iedere knop "M" of op de knoppen zelf de volgende symbolen: Kraan

Dicht

Maximaal geopend

Minimaal geopend

De symbolen ■ bij de knoppen verwijzen naar de positie van de betreffende brander op de kookplaat.

De branders zijn voorzien van beveiliging tegen lekken door middel van een thermo-element. Dit systeem blokkeert van het gas als de vlammen van de brander gedurende het koken uit zouden gaan.

Voor het aansteken van een van de branders gaat u als volgt te werk:

• de betreffende knop indrukken, linksom draaien en het streepje met het symbool van de grote vlam overeen laten stemmen (maximum vermogen);
• druk de knop in voor het automatisch aansteken van het gas;
• als de vlam brandt de knop gedurende 6 seconden ingedrukt houden tot het element van de thermoelektrische-beveiliging warm is geworden;
• de knop loslaten en controleren of de vlam regelmatig brandt. Als dit niet het geval mocht zijn de bovenstaande handelingen herhalen.

Voor de laagste stand (minimum vermogen) de knop verder draaien tot aan het symbool van de kleine vlam. Tussenliggende standen zijn mogelijk, hiertoe de knop tussen het symbool van de grote vlam en dat van de kleine vlam instellen.

Belangrijk:

• De automatische vonkontsteking niet langer dan 15 seconden achter elkaar gebruiken.
• Bij problemen met de ontsteking, de knop loslaten en de eventueel in de gasleiding aanwezige lucht eruit laten stromen.
• Vervolgens opnieuw op het knopje drukken. Bij het ongewenste uitgaan van de vlam van de branders zal het gas nog even door blijven stromen vóórdat het beveiligingsmechanisme in werking treedt. De bedieningsknop sluiten en tenminste 1 minuut wachten alvorens te proberen de vlam opnieuw te ontsteken om het ontsnapte gas de tijd te geven om in de lucht op te lossen.
• Als het apparaat niet wordt gebruikt, controleren of de knoppen in de dicht-stand staan " .". Verder wordt het aanbevolen om de gaskraan in de toevoerleiding te sluiten.

Practische raadgevingen voor het gebruik van de branders

Voor het beste rendement van de gasbranders moet u pannen gebruiken met een diameter die overeenkomt met de brander zodat geen vlammen onder de bodem van de pan uitsteken (zie volgende tabel).

Als het water aan de kook is kunt u de vlam op klein zetten, voldoende voor het in stand houden van het koken.

Brander		ø Diameter Pan (cm)
A.	rednarbraapS	6 - 14
B.	rednarbraapS	51-02
C.	Snelbrander	1262
D.	Driedubbele kroona	62-42
I.	Dubbele kroon DC-DR (intern)	41-01
I.	Dubbele kroon DC-DR (buiten))	24 - 28

De kookplaat is voorzien van reductie rekjes (afb.1), die alleen op de spaarbrander "A" en op de DC-DR (intern)"I" worden gebruikt.

fig.2

De brander met "dubbele onafhankelijke vlammen"

Deze brander bestaat uit twee vlamkronen die samen of onafhankelijk kunnen functioneren. Tegelijk gebruikt op maximum geeft verhoogde warmte en dus kortere kooktijden vergeleken met de traditionele branders. Ook verdelen de dubbele vlamkronen de warmte onder de pannen gelijkmatiger, vooral als ze allebei op minimum worden gebruikt. U kunt dus ook pannen van verschillende grootte gebruiken, met de kleinere pannen op alleen de binnenste vlamkroon. ledere vlamkroon van de brander met "onafhankelijke dubbele vlamkronen" heeft zijn eigen bedieningsknop:

de knop met het symbool vlamkroon;

de knop met het symbool kroon;

bedient de buitenste vlam-

Voor het aansteken van de gewenste vlamkroon drukt u de betreffende knop in en draait u hem tot aan maximum. De brander is voorzien van elektronische ontsteking die automatisch werkt zodra u de knop indrukt..

Aangezien de brander is voorzien van het veiligheidssysteem "F" moet u de knop ongeveer 6 seconden ingedrukt houden totdat het veiligheidssysteem warmt wordt en automatisch de vlam aan houdt.

De brander van de oven is voorzien van een beveiligingsmechanisme met thermoelement

Dit zorgt ervoor dat de gastoevoer van de brander automatisch binnen enkele seconden wordt stopgezet als de vlam per ongeluk uit zou gaan.

Aansteken van de brander van de oven

- Open de ovendeur

- druk en draai de thermostaatknop "V" (met het symbool

☐) geheel ingedrukt tot aan maximum.

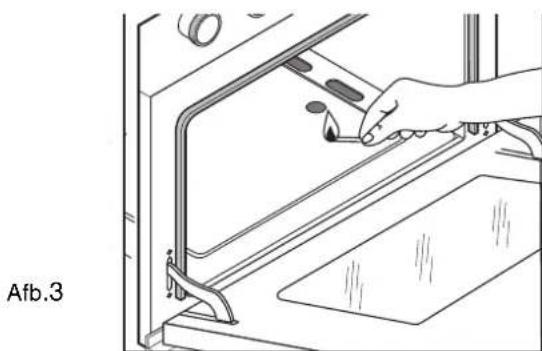

In het geval dat er geen stroom is houdt u een lucifer bij het centrale gat op de bodem van de oven zoals aangegeven in afb.3;

- houd de knop ongeveer 10 seconden ingedrukt;

- de knop loslaten en controleren of de vlam regelmatig brandt:

- doe de ovendeur voorzichtig dicht zodat de vlam niet uitgaat;

- wacht ongeveer 10-12 minuten voordat u het gerecht in de oven zet zodat de oven voldoende kan worden voorverwarmd:

- stel de gewenste temperatuur in door de thermostaatknop op een positie van 1 tot 8 te zetten, volgens de hiervolgende tabel:

porkeitiso	P		1			2
Temperatuur °C	140	155	175	190	210	230	250

Belangrijk: Bij het ongewenst uitgaan van de vlam van de brander zal het gas nog even door blijven stromen vóórdat het beveiligingsmechanisme in werking treedt. De bedieningsknop sluiten en tenminste 1 minuut wachten alvorens te proberen de vlam opnieuw te ontsteken om het ontsnapte gas de tijd te geven om in de lucht op te lossen.

Funtioneren van de elektrische grill

Voor het koken onder de grill draait u de knop van de oven met de klok mee tot aan de positie ⏻; zo gaat ook het controlelampje "S" aan.

Gedurende het koken onder de grill raden wij aan de ovendeur open te laten en de afscherming van de bedieningsknoppen aan te brengen zoals aangegeven in afb 4.

BELANGRIJK: Bij gebruik van de grill kunnen de bereikbare delen erg heet worden. Houd de kinderen op een afstand.

Ovenverlichting

Als u de verlichting in de oven wilt aansteken drukt u op de knop "Z" met het symbool .

Minutenteller "T"

Dit is een wekker met tijdinstelling op het bedieningspaneel, voor de instelling van een tijd van maximaal 60 min. De draaiknop met het simbool ⬇ draaien om het streepje met de vooraf bepaalde tijd overeen te laten stemmen. Als de ingestelde tijd afloopt zal een alarm afgaan (de werking van de oven wordt niet onderbroken). Het wordt aangeraden de draaiknop volledig om te draaien en vervolgens tot op de gewenste tijdsduur terug te draaien, ook al is deze korter dan 60 minuten.

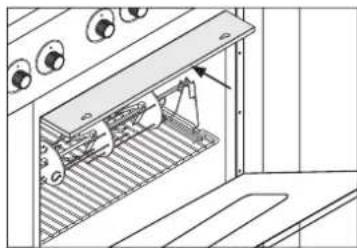

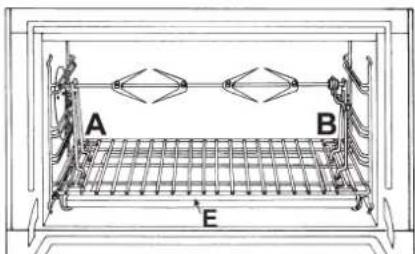

Braadspit - draaispit

Dit onderdeel wordt uitsluitend voor koken onder de grill gebruikt. Ga als volgt te werk: om het braadspit te gebruiken moet u als volgt te werk gaan: prik het vlees dat u klaar wilt maken op dwarsspies in de lengterichting en zorg ervoor dat het vlees tussen de beide speciale verstelbare vorken klem komt te zitten (fig.5a) Doe de steunen "A" en "B" (fig.5a) in de gaten in de vetopvangbak "E", laat de gleuf van de stang precies in de opening "C" vallen en zet het rooster op de eerste geleider van de bodem van de oven af gerekend; steek de stang nu in het gat van het draaispit en schuif de gleuf naar voren in de opening "D". Activeer grill en braadspit door de thermostaatknop "G" op de positie met het symbool

te zetten.

A B E

Afb.5a

D C B

Afb.5b

De oven biedt negen combinatiemogelijkheden voor de elektrische warmte-elementen; als voor het te koken gerecht de meest geschikte combinatie wordt gekozen zullen uiterst precieze resultaten mogelijk zijn.

De verschillende functies worden verkregen door de knop van de keuzeschakelaar "G" in de volgende standen te draaien:

Na instelling van de gewenste verwarmingsmethode, de knop van de thermostaat "H" (°) op de gewenste temperatuur instellen.

- Voor het op normale wijze conventionele koken (roosteren, biscuits, enz.) de functie □ gebruiken (bovenen onderwarmte).

De te bereiden gerechten pas in de oven plaatsen als de vooraf ingestelde temperatuur is bereikt en bij voorkeur slechts één niveau gebruiken.

0	t iU)0
	1) Ovenverlichting	50 W
	2) Verhittingselement + minigrill redno	05/2
	3) Verhittingselement onder	1300 W
	4) Verhittingselement minigrill	1050 W
	5) Verhittingselement grill	2000 W
	6) Verhittingselement grille itaitre	05/2
	7) Verhittingselement + minigrill + onder + ventilatie	00/2
	8) Verhittingselement circulatie eitaitre	05/2
	9) Snel ontdooien	50 W

Als daarentegen een sterkere verwarming van de gerechten van onderen of van boven is gewenst, de keuzeschakelaar in de stand □ (onderwarmte), of □(bovenwarmte) plaatsen.

• Con la funzione (caldo sopra e sotto+ ventilazione) si combina una cottura di tipo tradizionale ( caldo sotto e sopra) con la ventilazione.
• Bij de functie wordt het gerecht gebakken met behulp van vooraf door een verwarmingselement opgewarmde lucht die vervolgens door een ventilator in de oven in circulatie wordt gebracht. De oven komt zeer snel op temperatuur en de gerechten kunnen daarom direct vanaf het begin in de koude oven worden geplaatst. Voorts bestaat de mogelijkheid om tegelijkertijd op twee verschillende niveaus te bakken.
• Bij de functie "snel ontdooien" ⚙️ worden geen verwarmingselementen gebruikt, maar uitsluitend de ovenverlichting en de ventilator.

- Bij het grillen wordt een hoog verwarmingsvermogen gebruikt, wat het onmiddellijke roosteren van de buitenoppervlakken van de gerechten mogelijk maakt en speciaal geschikt is voor vleessoorten die van binnen zacht moeten blijven. Voor het koken met de grill moet de keuzeschakelar "G" op één van de volgende standen worden gezet: (grill), (maxigrill+ventilator)

Bij het grillen is het van belang dat de ovendeur gesloten blijft. De thermostaatknop verder niet op een temperatuur van meer dan 200°C instellen.

Ovenverlichting

De ovenverlichting gaat branden zodra de keuzeschakelaar

op een willekeurige stand wordt gezet.

Controlelampje "S"

De oven is voorzien van een controlelampje (figuur op blz.2), dat uitgaat zodra de ingestelde temperatuur is bereikt. Op dit punt betekent het aan en uit gaan van het lampje dat de thermostaat aan het werk is de temperatuur van de oven constant te houden.

Draai de knop van de timer ⬇ tegen de wijzers van de klok in (naar links) en zet het tekentje op het symbool (handbediening).

Zet de oven aan door aan de keuzeschakelaar te draaien en door de gewenste temperatuurstand in te stellen door aan de thermostaatknop te draaien.

U kunt de oven uitschakelen door de knop van de timer op de beginstand "○" te zetten.

Werking met geprogrammeerde bereidingstijden

Draai de knop van de timer met de wijzers van de klok mee (naar rechts) en zet het tekentje op de gekozen tijd (van 10 tot 120 minuten). Zet de oven aan door aan de keuzeschakelaar te draaien en door de gewenste temperatuurstand in te stellen door aan de thermostaatknop te draaien. Als de ingestelde tijd verstreken is dan wordt er een geluidssignaal afgegeven en dan slaat de oven tegelijkertijd af. Na afloop van de bereiding moet u de knoppen weer op de beginstand "○" zetten.

Ventilator

(CP 059 MD.2 (X) NL)

Teneinde de warmte aan de buitenkant te verminderen hebben enkle modellen een verkoelende ventilator die in werking treedt als u aan de keuzeknop van de programma's "G" draait. Gedurende het koken is de ventilator altijd aan en u kunt een luchtstroom voelen die tussen het voorpaneel en de ovendeur uit komt.

Bij deze modellen wordt de ventilatie voor het afkoelen alleen geactiveerd als de oven warm is.

Houd de ovendeur na het gebruik van de oven nog even half open staan: zo koelt hij sneller af. Het proces wordt door een supplementaire thermostaat gecontroleerd en kan zich in een of meer cycles afspelen.

Handhaven van de warmte

Teneinde het zojuist gekookte gerecht warm te houden blijft de ventilator in de oven werken aan het einde van de kookwijzen waarbij de ventilator wordt gebruikt. De luchtcirculatie houdt op als de knop "G" in de positie 0 wordt teruggebracht, of als de oven is afgekoeld.

Deze maakt het mogelijk de oven of grill te programmeren in de functies:

• uitgestelde start met vastgestelde kooktijd;
• onmiddelijke start met vastgestelde kooktijd;
• timer.

Functies van de knoppen:

Δ : timer
: kooktijd
: einde kooktijd
- : instelling tijd achteruit
+ : instelling tijd vooruit

Het gelijkzetten van het klokje

Na het aansluiten aan het net of na uitvallen van de stroom knippert op de display 0.00

- druk gelijktijdig op de knoppen en en vervolgens (binnen de 4 seconden) zet u de klok gelijk met de knoppen - en +.

Met de knop + gaat de tijd vooruit.

Met de knop - gaat de tijd achteruit.

Op dezelfde wijze kunt u eventuele verdere gelijkzettingen uitvoeren.

Handmatig gebruik van de oven

Nadat u de klok gelijk heeft gezet gaat de programmeur automatisch in de handmatige positie.

N.B.: Voor het oproepen van de handmatige functie na een "automatische" kooktijd drukt u tegelijkertijd op de knoppen

Uitgestelde start met vastgestelde kooktijd

De kooktijd en het einde van de kooktijd worden ingesteld. Laten we aannemen dat het uur op de display 10:00 uur aangeeft.

1. Zet de ovenknop op de gewenste funtie en temperatuur (b.v.: statische oven, 200°C).
2. Druk op de knop - en stel vervolgens (binnen de 4 seconden) met de knoppen - en + de gewenste kooktijd in. Laten we een kooktijd van 30 minuten nemen; u ziet:

$$ A 0 \cdot 3 0 $$

Als u de knop loslaat verschijnt na 4 seconden de huidige tijd met het symbool 📋 en de letter "A" (AUTO).

1. Druk op de knop 📊 en vervolgens op de knoppen - en + voor het instellen van het einde van de kooktijd, laten we zeggen 13:00

$$ ^ {A} 1 3 \cdot 0 0 $$

1. Als u de knop loslaat verschijnt na 4 seconden de huidigen tijd op de display:

$$ ^ {A} 1 0 \cdot 0 0 $$

De letter "A" geeft aan dat de programmering van de kooktijd en het einde van de kooktijd in de automatische functie is ingesteld. De oven gaat automatisch aan om 12:30 en gaat uit na 30 minuten. Als de oven aan is verschijnt het verlichte pannetje gedurende de gehele kooktijd. U kunt met de knop op ieder willekeurig moment de ingestelde kooktijd zien; met de knop kunt u het einde van de kooktijd zien.

Aan het einde van de kooktijd hoort u een geluidssignaal; om dit af te zetten drukt u op een willekeurige knop, behalve op de knoppen - en +.

Onmiddelijke start met vastgestelde kooktijd

Door alleen de kooktijd vast in te stellen (punten 1 en 2 van paragraaf "Uitgestelde start met vastgestelde kooktijd") begint deze onmiddelijk.

Het ongedaan maken van een reeds ingesteld programma

Druk tegelijkertijd op de knoppen en

Timer

Met de timer stelt u een tijd in waarvandaan het terugstellen begint. Deze functie heeft niets te maken met het aan of uitgaan van de oven, hij geeft alleen een geluidssignaal als de tijd verlopen is.

Druk op de knop △ er verschijnt:

$$ 0 \cdot 0 0 $$

Stel de gewenste tijdsduur in met de knoppen - en + .

Zodra u de knop loslaat begint de tijd af te tellen; op de display verschijnt de huidige tijd

$$ 1 0: 0 0 $$

Als de tijd is afgelopen hoort u een geluidssignaal, dat kan worden afgezet door op een willekeurige knop te drukken (behalve de knoppen - en + .) ; het symbool △ gaat uit.

Correctie/ongedaanmaken van de instelling

• De instelling kan op ieder willekeurig moment worden veranderd. Druk op de betreffende knop en op de knop - of +.
• Als de kooktijd ongedaan wordt gemaakt wordt automatisch ook het einde hiervan ongedaan gemaakt en viceversa.
• Bij geprogrammeerd functioneren accepteert de oven geen einde kooktijd die eerder is dan het begin kooktijd dat door het apparaat zelf is gesteld.

Belangrijk: sluit altijd eerst de stroom af voordat u het apparaat gaat reinigen.

Voor het behoud van de apparatuur is het noodzakelijk regelmatig een grondige reiniging uit te voeren, met in acht neming van de volgende aanwijzingen.

Reinig met een warm sop en nooit met schurende middelen; vervolgens naspoelen en goed drogen.

Binnenkant oven: (indien aanwezig)

• De binnenkant van de oven is bedekt met een speciaal soort microporeus email dat bij een normale kooktemperatuur tussen 200 en 300°C oxideert en alle onvermijdbare vet en andere afzettingen volkomen elimineert. Het reinigen wordt hierdoor bijzonder vergemakkelijkt: het is voldoende regelmatig, na het koken, de binnenwanden van de oven met een vochtige doek schoon te vegen van eventueel stof dat zich gedurende het koken kan hebben neergezet, zodat de zelfreiniging van de oven intact blijft.
• Als er iets is overgekookt of het vuil is niet geheel geëlimineerd (b.v. bij grillen als de temperatuur, die nodig is voo het perfect functioneren van het zelfreinigende email, niet bereikt is), dan is het raadzaam de oven leeg te laten werken met maximum temperatuur totdat ieder restje vet of ander vuil verdwenen is.

- Als na veelvuldig gebruik van de oven toch vuil op de zelfreinigende wanden is afgezet, waarschijnlijk te wijten aan het niet in acht nemen van de onderhoudsnormen, moet een grondige reinigingsbeurt plaats vinden, met warm water en een zachte doek (geen wasmiddelen gebruiken), waarna gespoeld en zorgvuldig gedroogd moet worden.

- Gebruik nooit scherpe voorwerpen aangezien die de zelfreinigende wanden kunnen beschadigen.

- Als de zelfreinigende wanden in de oven beschadigd worden, of onbruikbaar gemaakt, door gebrek aan onderhoud of door verkeerd onderhoud of na vele jaren gebruik, dan kunt u een zelfreinigende wanden-kit bestellen voor het opnieuw bedekken van de oven. U wendt zich dan tot onze bevoegde Technische Dienst. Buitenkant oven:

- Reinig altijd als de oven koud is.

- Het roestvrije staal en vooral de zones met de geserigrafeerde symbolen mogen in geen geval worden gereinigd met schurende of oplosmiddelen; gebruik alleen een natte lap met een lauw sop van vloeibaar wasmiddel. Roestvrij staal kan permanent gevlekt raken als het voor lange tijd in contact is met kalkhoudend water of aggressieve wasmiddelen (fosforhoudend). Het is dus altijd noodzakelijk met ruim water te spoelen en nauwkeurig af te drogen na het reinigen.

Belangrijk: het reinigen moet in horizontale richting worden uitgevoerd, zoals de richting van de satinering.

- Na het reinigen kunt u eventueel nog met een speciaal glansmiddel voor roestvrij staal behandelen..

Belangrijk: gebruik geen schuurmiddelen, aggressieve wasmiddelen of zuurhoudende middelen.

Kookplaat:

• De losse delen van de gasbranders van de kookplaat moeten vaak worden gewassen met warm water en wasmiddel en worden ontdaan van eventuele aankorstingen. Controleer of de gaten voor de gastoevoer niet verstopt zijn. Droog ze goed af voordat u ze weer gebruikt.
• Reinig de uiteinden van de zelfonstekingen van de kookplaat en van de gasoven regelmatig.

Het smeren van de kraantjes

Met de tijd kan het gebeuren dat een kraantje geblokkeerd raakt of moeilijk draait; het is dan noodzakelijk dit van binnen schoon te maken en opnieuw te smeren. Deze handeling moet worden uitgevoerd door een door de fabrikant erkende installateur.

A B D

FIG. 6

Het demonteren/monteren van de ovendeur

Teneinde het schoonmaken van de binnenkant van de oven te vergemakkelijken kunt u de ovendeur verwijderen door als volgt te werk te gaan (afb.6-7):

- Open de deur en zet de twee hendeltjes "B" omhoog (afb.6);

- Sluit de deur gedeeltelijk; u kunt de deur nu oplichten door de sluitveren "A" uit te trekken zoals aangegeven in afbeelding 7.

Het weer monteren van de deur:

- Met de deur in vertikale positie steekt u de 2 sluitveren "A" in de openingen;

- Let erop dat het punt "D" perfect wordt aangehaakt aan de rand van de opening (beweeg de deur voorzichtig naar voren en naar achteren);

- Houd de deur geheel open, zet de 2 hendeltjes "B" omlaag en sluit de deur.

Vervanging van de ovenlamp

Controleren of het apparaat niet op het elektriciteitsnet is aangesloten.

Vanuit de binnenkant van de oven de glazen beschermkap losschroeven, de lamp losdraaien en vervangen door een vergelijkbare uitvoering bestand tegen hoge temperaturen (300°C) en met de volgende eigenschappen:

- Spanning 230 V

- Vermogen 25 W

- Fitting E 14.

De bereidingstijden kunnen variëren afhankelijk van de aard van de gerechten, het feit of zij gelijkmatig gaar moeten worden en de omvang ervan. In eerste instantie moet dan ook voor de kortste kooktijden worden gekozen om later, indien nodig voor langere tijden te kiezen.

Boven- en onderwarmte

thceregtrooS °C		ruutarepmeT djitsgnidiereB)netunim(	thceregtrooS °C		ruutarepmeT djitsgnidiereB)neru(
kabeG			sevl
traatnethcurV	130	07-06	)g4(neokla	160	4 12 8
kabegmiuhcS	130	04-03	)g4(seelvnezaa	160	4 14
geedtiucsiba	150	03-02	dneE.gk4-2(	170	2 12 12
kabegtiuogibcuL	160	05-04	)gKopaK	170	2 12
traatbGa	160	05-04	Rundvlees-goulash (1-1 12 kg.)	160	3 13 8
traatedalocGh	170	04-03	turubs	160	1 12
"aicccacof"	200	05-04	)2lksandalBe	160	1 14
stengieB	200	02-51	tnazadaBe	160	1 14
geedredaikjeked	200	02-51	Kip (1-1 12 kg.)	170	1 14
nezeopin	200	02-51
geedheurK	200	02-51	¥i	200	netub52=51

GRILL

thceregtrø	djitsgnidieBe)netunim(		nednatsretsooR
5p0(edanobraK	60	3 ^	redieleg Met 1 ^e geleider wordt de laagste geleider bedoeld ten opzichte van de ovenbodem.
sejttwo	15	2 ^
Gegrilde kip (1 kg)	60	1 ^
Kalfsvlees gebraden aan het spit (0.6 kg.)	60	-
tkipstehapiK	60	-

Hete lucht

thceregtrSo	farmedielegedbed kg.	diehleeveoH°C	ruuta#ap	dijitsgnidieBe)netunim(
kaBe
mrabni,geedtpolkelde		1	175	60
* Met geklopt deeg, zonder bakvorm	4-3-1	1	175	50
Kruimeldeeg, taartbodem	4-3-1	0.5	175	30
Kruimeldeeg met vochtige vulling	1-3	1.5	175	70
KKruimeldeeg met droge vulling	4-3-1	1	175	45
geednezekegruutam#e-3		1	175	50
kabriglK	4-3-1	0.5	160	30
seelV
Op het rooster bereid vlees
seestlaK	2	1	180	60
seelvdnuR	2	1	180	70
feibsoreslegn	2	1	220	50
seelwV	2	1	180	70
Kip	2	5.1-1	200	70
In de braadslede bereid vlees
eelvska	1-3	1	160	80
eelvdnuR	1-3	1	160	90
eelvekraV	1-3	1	160	90
Kip	1-3	5.1-1	180	90
Kalkoen in stukken	1-3	1.5	180	120
die	1-3	5.1-1	180	120
sletosoftS
lesdrotssseelvdnuR	1	1	175	120
Kalfsvleesstoofschotel	1	1	175	110
Vi
Visfilet, vislapjes, kabeljauw, wijting, tong	1-3	1	180	30
Makreel, tarbot, zalm	1.3	1	180	45
s#es	1-3		180	20
netemgV
newgeerdteregnevO	1-3	2	185	60
netneorgtttterregnevO	1-3	2	185	50
* Zoete en hartige soufflés	1-3	0.75	180	50
* Gewone pizza's en dubbelgevouwen	4-3-1	0.5	200	30
s'szip	4-3-1	0.5	190	15
#e
neidon
Kant-en-klaar maaltijden	1-3	1	200	45
eelV	1-3	0.5	50	50
eelV	1-3	0.75	50	70
eelV	1-3	1	50	110

Opmerkingen:
1) Koken zonder voorverwarming van de oven met uitzondering van de gerechten waar een sterretje voor staat.
2) De in de tabel aangegeven geleider geniet de voorkeur als op meerdere roosterstanden wordt gekookt.
3) De gegeven tijden hebben betrekking op het koken op één roosterstand, bij het koken op meerdere roosterstanden moet u 5-10 minuten bij de tijden optellen.
4) Voor het braden van rundvlees, kalfsvlees, varkensvlees en kalkoenvlees met bot of rollades moeten 20 minuten bij de tijden worden opgeteld.

Deze instructies zijn voor de erkende installateur, zodat deze het installeren, regelen en onderhoud op de juiste wijze uitvoert en volgens de geldende normen.

Belangrijk: alle handelingen van regelen of onderhoud enz. moeten worden uitgevoerd met de stroom uitgeschakeld. Indien het noodzakelijk mocht blijken de elektrische voeding te handhaven, zal de grootst mogelijke voorzorg moeten worden genomen. Het fornuis heeft de volgende technische karakteristieken:

Kategorie: II 2E+3+ (voor BE)

Kategorie: II 2L3B/P (voor NL)

Classe 1

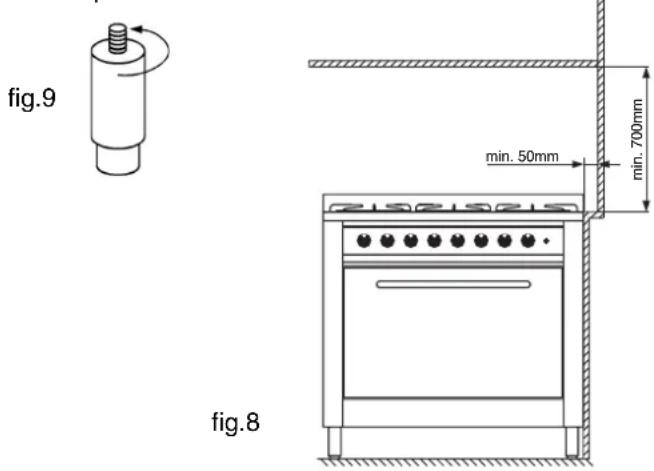

De maximum afmetingen van het fornuis zijn aangegeven in de afbeelding op bladzijde 2. Voor goed functioneren van het apparaat als het tussen keukenkastjes is geïnstalleerd, moeten de minimum afstanden die zijn aangegeven in afb.8 in acht worden genomen. Bovendien moeten de aangrenzende oppervlakten en de achterwand uit hittebestendig materiaal vervaardigd zijn om aan een boventemperatuur van 65 °C te weerstaan.

fig.9 min. 50mm min. 700mm fig.8

Alvorens het fornuis te plaatsen moeten de bijgeleverde verstelbare poten ervan, 95-155 mm hoog, in de daarvoor bestemde gaten aan de onderzijde van het fornuis (afb. 9) worden bevestigd. De verstelbare poten kunnen worden geregeld doordat ze schroefbaar zijn, zodat het fornuis waterpas kan worden gesteld.

Het plaatsen

Dit apparaat mag uitsluitend in permanent geventileerde ruimten worden geïnstalleerd volgens de voorschriften van de geldende normen. Aan de volgende voorwaarden moet worden voldaan:

• Het apparaat moet de verbrandingsproducten afvoeren naar een speciaal hiervoor bestemde kap die op een schoorsteen, een afvoerkanaal of rechtstreeks naar buiten moet zijn aangesloten (afb.10).
• Als het gebruik van een kap niet mogelijk is, kan een op het raam of de buitenmuur geplaatste elektroventilator worden gebruikt die tegelijkertijd met het apparaat in werking moet worden gesteld.

In een schoorsteen of vertakt rookkanaal Meteen naar buiten (gereserveerd voor kookapparaten)

Ventilatie van de keuken

In de ruimte waar het apparaat wordt geïnstalleerd moet een hoeveelheid lucht worden toegevoerd die voldoerde is voor de verbranding van het gas en de ventilatie van de ruimte. De natuurlijke toevoer van lucht moet plaats vinden door middel van permanente openingen in de buitenmuur van de keuken, of door enkele of collectieve vertakte kanalen die voldoen aan de normen. De lucht moet rechtstreeks van buiten komen, ver van bronnen van luchtvervuiling De ventilatieopening moet over de volgende eigenschappen beschikken (afb.11A):

• een totale volledig onbelemmerde doorgangssectie van tenminste 6 cm² voor iedere kW nominale warmtecapaciteit van het apparaat, met een minimum van 100 cm² (de warmtecapaciteit kan worden afgelezen op het plaatje met de technische gegevens aan de achterzijde van het apparaat);
• de mondingen aan zowel de binnen- als de buitenzijde van de wand mogen niet verstopt kunnen raken;
• met bijvoorbeeld een rooster, metalen gazen, enz. zijn beschermd opdat de bovengenoemde nuttige sectie niet wordt verminderd.
• op een hoogte vlak boven de vloer zijn geplaatst.

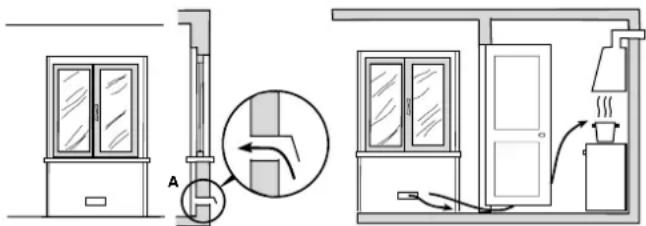

Bijzonderheid A Aansluitende Ventilatie
kamer kamer

Voorbeeld van een ventilatie opening Vergroting van de gleuf tussen voor verbrandings lucht de deur en de vloer

afb. 11A afb.11B

De lucht mag eveneens vanuit een aangrenzende ruimte worden toegevoerd, op voorwaarde dat het hier geen slaapkamer of een ruimte waar brandgevaar bestaat betreft, zoals bijv. garages, magazijnen met brandbaar materiaal enz., en hij moet geventileerd zijn volgens de normen. De luchttoevoer vanuit het aangrenzende vertrek naar het te ventileren vertrek moet vrijelijk kunnen vloeien door middel van permanente openingen met een doorsnee die niet kleiner is dan hierboven aangegeven Deze openingen kunnen ook worden verkregen door de vrije ruimte tussen de deur en

de vloer te vergroten (afb.11B). Als voor de afvoer van de verbrandingsproducten een elektroventilator wordt gebruikt, zal de ventilatieopening moeten worden aangepast aan de maximale capaciteit van de luchtverplaatsing ervan. De capaciteit van de elektroventilator dient voldoende te zijn om per uur een luchtverversing van 3÷5 maal het volume van de ruimte te garanderen. Bij een intensief en langdurig gebruik van het apparaat kan een extra ventilatie noodzakelijk blijken die kan worden verkregen door bijvoorbeeld het openen van een raam of een verbetering van de afzuigcapaciteit van de elektroventilator, indien aanwezig. De gassen van een vloeibaar gemaakt gasmengsel (LPG) zijn zwaarder dan lucht en blijven laag hangen. De ruimtes waarin gasflessen met LPG staan moeten dan ook openingen naar buiten hebben ter hoogte van de vloer, zodat eventueel gelekte gassen van onderen afgevoerd kunnen worden. Zet geen LPG gasflessen (ook als deze leeg zijn) in ondergrondse ruimtes; in de ruimte is het verstandig alleen de gasfles te laten staan die op dat moment in gebruik is, waar u de gasfles uit de buurt van warmtebronnen moet neerzetten waardoor de temperatuur van de gasfles eventueel op kan lopen tot meer dan 50 °C.

Gas-toevoer

• De aansluiting van het apparaat op de gasleiding of -fles moet worden uitgevoerd in overeenstemming met voorschriften van de van toepassing zijnde normen en uitsluitend na te hebben gecontroleerd of het apparaat is afgesteld op het soort gas waarmee het zal worden gevoed.
• Dit apparaat is vooraf ingesteld om te functioneren met het soort gas dat staat vermeld op het plaatje op de kookplaat. Indien de beschikbare gassoort niet overeenstemt met de gassoort waar het apparaat op ingesteld is, moet u de betreffende insputers (die bij de levering inbegrepen zijn) verwisselen waarbij u de aanwijzingen die in de paragraaf "Ombouw van het apparaat op een andere gassoort" zijn opgenomen in acht moet nemen.
• Om zeker te zijn van de goede werking van het apparaat, om de energie op adequate wijze te kunnen benutten en om ervoor te zorgen dat het apparaat lang meegaat moet u zich ervan verzekeren dat de voedingsdruk overeenstemt met de waarden die in de tabel 1 "Kenmerken van de branders en inspuiters" staan.
• Als dit niet het geval is moet u op de gastoevoerleiding een speciale drukregelaar monteren in overeenstemming met de geldende normen.

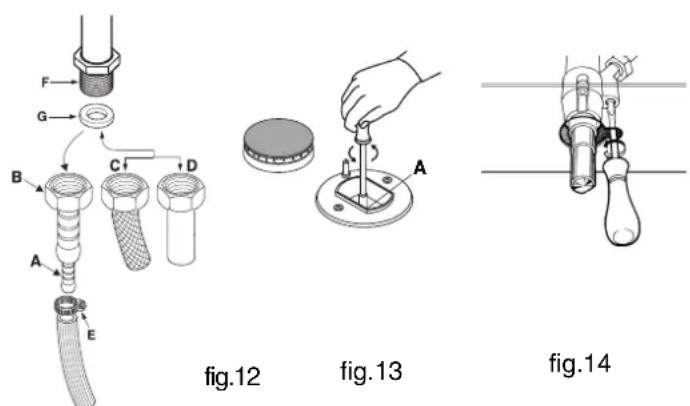

Verbind aan de ½"G cylindrische schroefbout "F" (afb.12) aan de achterkant van het apparaat, gebruik makend van een stijve metalen buis met aansluitingen (afb.12-D) die voldoet aan de norm, of een flexiebele metalen buis met aansluitingen (fig.12-C), die voldoet aan de norm, waarvan de maximum uitgestrekte lengte niet meer mag zijn dan 2000 mm.

Verder moet worden gecontroleerd of de aanvoerleiding niet met bewegende delen in aanraking kan komen die tot beschadigingen of het afklemmen ervan zouden kunnen leiden. Als u gebruik maakt van een rubberen slang dan moet u de speciale slanghouder voor vloeibaar gas (afb. 12-A) of voor aardgas (afb. 12-B) met de afdichting "G" (bij de levering inbegrepen) gebruiken. Bevestig de twee uiteinden van de slang met de betreffende klemschroeven "E" volgens. De slang moet voldoen aan de normen en speciaal voor het soort gas dat u gebruikt. Bovendien:

• moet de slang zo kort mogelijk zijn, met een lengte van maximaal 1,5 meter;
• mag de slang geen bochten en geen knelpunten vertonen;
• mag de slang niet in aanraking komen met de achterwand van het apparaat of in ieder geval niet met delen die een temperatuur van 50°C kunnen bereiken;
• mag de slang niet over openingen of gleuven lopen die bestemd zijn voor het afvoeren van de verbrandingsgassen van de oven;
• mag de slang niet in aanraking komen met scherpe delen of scherpe hoeken;
• moet de slang over de gehele lengte makkelijk te inspecteren zijn zodat u probleemloos kunt controleren of de slang in goede staat verkeert;
• de slang moet voor de datum die op de slang staat vervangen worden.

Belangrijk: Om de aansluiting met vloeibaar gas (flessengas) tot stand te brengen moet er een drukregelaar tussen geplaatst worden die aan de geldende normen voldoet.

Als de installatie is voltooid moeten het gascircuit, de interne verbindingen en de kraantjes met behulp van zeepsop op lekkages worden gecontroleerd (nooit met een vlam). Ga ook na of de druk van de gasleiding voldoende is voor het voeden van het apparaat als alle branders tegelijk aan zijn.

Aanpassing aan de verschillende soorten gas (gebruikdsaanwijzing)

Voor het aanpassen van de kookplaat aan een soort gas dat verschilt van het gas waarvoor het fornuis gebruiksklaar is (aangegeven op het etiket aan de bovenkant van de kookplaat of op de verpakking) moeten de straalpijpjes van de branders worden vervangen door als volgt te werk te gaan:

- verwijder de roosters en branders van hun plaats.

- schroef de straalpijpjes los (afb.13) met een steeksleutel van 7mm en vervang ze met die geschikt zijn voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en straalpijpjes".

- monteer de onderdelen weer op de omgekeerde manier. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat correspondeert met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Dienst.

F G B C D A E fig.12 fig.13 fig.14

Het vervangen van de straalpijpjes van de brander met "onafhankelijke dubbele vlamkronen":

• verwijder de roosters en branders van hun plaats. De brander bestaat uit twee aparte delen (zie afb. C en afb.D);
• schroef de straalpijpjes los met een sleutel van 7mm. De binnenste vlamkroon heeft een straalpijpje, de buitenste heeft er twee (van dezelfde maat). Vervang de straalpijpjes met nieuwe die zijn aangepast aan het nieuwe type gas (zie tabel1).
• zet de onderdelen in omgekeerde volgorde weer op hun plaats.

Fig. C Fig. D

Regelen primaire lucht van de straalpijpjes

De branders hebben geen regulatie van de primaire lucht nodig.

Het regelen van de minimumstand

• zet het kraantje op minimum;
• Haal de bedieningsknop van de regelkraan af en draai aan de stelschroef (afb.14) rechts van de kraan totdat u een regelmatige kleine vlam krijgt; gebruik daarbij een schroevendraaier (losschroevend wordt het minimum groter, dichter draaiend wordt de vlam kleiner).
  N.B.: bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd;
• Controleer nu of de brander aan blijft als u de knop snel van hoog op laag draait;
• Als bij de apparaten met een beveiligingssysteem (thermo-element) dit systeem niet werkt met de branders op minimum, dan verhoogt u het minimum door aan de stelschroef te draaien.

Als het regelen klaar is moet u de zegels op de by-pass schroefjes weer op hun plaats aanbrengen met zegellak of dergelijk materiaal.

Gasoven:

• Doe de ovendeur open (verwijder de bodem van de oven voor toegang tot de brander);
• draai de 2 schroeven, die de brander vasthouden, los, verwijder de brander en vervang de injector "N" met een die is aangepast aan het nieuwe type gas volgens de tabel op blz.12.
• breng alle onderdelen weer aan, regel de lucht in de brander en regel de minimumstand van het kraantje.

Het regelen van de minimumstand

• Open de deur en verwijder de bodem van de oven;
• zet de knop op stand 8 (maximum) en steek de brander aan;
• Doe de deur dicht en wacht ongeveer 15 minuten;
• zet de knop op stand 1 (minimum);
• verwijder de knop zelf en draai aan het regelschroefje bovenop het thermostaatstaafje;
• Als de gewenste minimumstand is bereikt moet u controleren of het vlammetje niet uitgaat als u een paar keer snel van maximum naar minimum draait en als u de

ovendeur op normale wijze dicht doet.

Regelen van de lucht

Regel de stroom van primaire lucht zodanig dat de vlam regelmatig en homogeen blijft. Houd er rekening mee dat teveel lucht maakt dat de vlam los komt van de brander terwijl te weinig lucht maakt dat het gas binnenin de brander brandt. Voor het regelen draait u het schroefje "P" los en verschuift u de naafring "R". Als het regelen klaar is blokkeert u de naafring "R" met het schroefje "P". (afb.15);

fig.15

N P x1 R

Electrische aansluiting

HET IS VERPLICHT HËT APPARAAT TE AARDEN.

Alle apparaten zijn ingesteld om te functioneren op 230V \~ 50Hz. Controleer of de voedingsspanning die ter plekke beschikbaar is overeenstemt met de gegevens die op het typeplaatje staan vermeld dat zich op het profiel rondom de oven aangebracht is en dat zichtbaar is als u de ovendeur opendoet. WIJ KUNNEN OP GEEN ENKELE WIJZE AANSPRAKELIJK WORDEN GESTELD VOOR SCHADE DIE TE WIJTEN IS AAN HET NIET IN ACHT NEMEN VAN DE VEILIGHEIDSVOORSCHRIFTEN.

Dit apparaat voldoet aan de EEG Richtlijn 89/336 ten aanzien van de radio-ontstoring.

Het elektrische snoer op het net aansluiten

Bij de modellen die niet van een stekker voorzien zijn moet u een genormaliseerde stekker voor de belasting die op het typeplaatje staat op het snoer monteren en de stekker in een deugdelijk stopcontact steken. Als het apparaat rechtstreeks op het elektriciteitsnet aangesloten moet worden dan moet er tussen het apparaat en het elektriciteitsnet een veiligheidsschakelaar gemonteerd worden met een opening tussen de contacten van minimaal 3 mm, die berekend moet zijn op de belasting van het apparaat en die aan de geldende normen moet voldoen. De geel/groene draad mag niet onderbroken worden door de schakelaar. In ieder geval moet het voedingssnoer aangelegd worden dat het snoer op geen enkel punt warmer kan worden dan 50°C boven de omgevingstemperatuur. Gebruik geen adaptors, dubbelstekkersof dergelijke, aangezien deze oververhitting en branden kunnen veroorzaken. Alvorens de aansluiting tot stand te brengen moet u het volgende controleren:

• of de begrenzingsklep en de installatie in de woning de belasting van het apparaat kunnen verdragen (zie typeplaatje);
• of de voedingsinstallatie naar behoren geaard is in overeenstemming met de geldende normen en wettelijke bepalingen;
• of het stopcontact en de veiligheidsschakelaar die gebruikt zijn voor de aansluiting makkelijk bereikbaar zijn als het apparaat geïnstalleerd is.

Vervangen van de kabel

Gebruik een rubber kabel van het type H05VV-F, doorsnee 3 x 1.5 mm².

De geel-groene geleider moet 2÷3 cm langer dan de andere geleiders zijn.

ZIJN ER PROBLEMEN?

Het kan gebeuren dat het kookvlak niet functioneert of niet goed functioneert. Laten wij zien wat eraan gedaan kan worden voordat u er hulp bij haalt.

Om te beginnen moet u controleren of er wel stroom en gastoevoer is, en vooral of de gaskranen boven het fornuis niet dicht zijn.

De brander gaat niet aan of de vlam is niet gelijkmatig Heeft u gecontroleerd of:

• de gaten voor de gastoevoer van de brander zijn verstopt;
• alle onderdelen van de brander goed in elkaar gepast zijn;
  • er tocht is nabij het kookvlak.

De vlam blijft niet aan in de versies met veiligheidsmechanisme

Heeft u gecontroleerd of:

• u de knop goed heeft ingedrukt;
• u de knop voldoende tijd ingedrukt heeft gehouden voor het activeren van het veiligheidsmechanisme;
• de gaten voor de gastoevoer nabij het veiligheidsmechanisme verstopt zijn.

De brander blijft niet aan als hij op minimum staat Heeft u gecontroleerd of:

• de gaten van de gastoevoer verstopt zijn;
  • er tocht is nabij het kookvlak;
• de minimum stand niet goed is ingesteld (zie paragraaf "Het regelen van de minimum stand").

De pannen staan wankel

Heeft u gecontroleerd of:

• de bodem van de pan perfect plat is;
• de pan in het midden van de brander of kookplaat staat;
  Als ondanks deze controles het kookvlak niet functioneert en de storing blijft bestaan dan moet u de Merloni Technische Dienst voor Keukenapparatuur er bijhalen met opgave van:
• het soort storing;
• het nummer van het model (Mod. ...) dat op uw garantiebewijs staat.
  Roep er nooit een niet-erkende installateur bij en weiger altijd niet-originele onderdelen.

KENMERKEN VAN DE BRANDERS EN INSPUITERS

Tabel 1 (VOOR NL)

Vloeibaar gas			Aardgas
By-pass 1/100 m)(n)	Inspuiter 1/100 m)(n)	Debiet * g/hG30/G31	Inspuiter 1/100 m)(n)	Debiet * l/hG25
40	86	218	122	332
30	64	120	94	183
27	50	73	72	110
57	91	236	124	309
30	44	65	70	100
57	70	298	114	454
		28-302035		201725

REED	Brander doorsnee	Warmtecapaciteit kW (H.s.*)		By-pass 1/100 m)(n)	Inspuiter 1/100 m)(n)	Debiet * g/h	Inspuiter 1/100 m)(n)	Debiet * l/h
	m)(n)	Nom.	Ger.			G30/G31		G25
.C n8l	100	3.00	0.7	40	86	218	122	332
B.Halfsnel	75	1.65	0.4	30	64	120	94	183
A.Hulp	55	1.00	0.3	27	50	73	72	110
D. Drievoudige vlamkroonbrander (T.C.)	130	3.25	1.3	57	91	236	124	309
I.dubbele vlamkronen (binnenste DC-DR)	30	0.9	0.4	30	44	65	70	100
I.dubbele vlamkronen (buitenste DC-DR)	130	4.1	1.3	57	70	298	114	454
Voedingsdruk	NoMin.aM					28-302035		201725

Tabel 1 (voor BE)

Vloeibaar gas				Aardgas
Byspurter1/100m/m	Inspuiter1/100m/m	Debiet *g/h		Inspuiter1/100m/m	Debiet *l/h
		G30	G31	G20/25	G20	G25
40	86	218	214	116	286	332
30	64	120	118	96	157	183
27	50	73	71	71	95	110
57	91	236	232	124	309	360
30	44	65	64	70	86	100
57	70	298	293	110	390	454
		28-30	37		20	25

* A 15°C en 1013 mbar-droog gas
Propaan P.C.S. = 50.37 MJ/Kg
Butaan P.C.S. = 49.47 MJ/Kg
Aardgas P.C.S. = 37.78 MJ/m3

Dit apparaat voldoet aan de volgende EEG Richtlijnen:

• 73/23/EEG van 19/02/73 (laagspanning) en successievelijke modificaties;
• 89/336/EEG van 03/05/89 (elektromagnetische compatibiliteit) en successievelijke modificaties;
• EEG/90/336 van 29/06/90 (Gas) en successievelijke modificaties;
• 93/68/EEG van 22/07/93 en successievelijke modificaties;

ENERGY LABEL

Richtlijn 2002/40/CE op etiket van de elektrische ovens Norm EN 50304

Energieverbruik convectie Natuurlijk:

verwarmingsfunctie: □ Statische

Energieverbruik verklaring Klasse convectie Hetelucht:

verwarmingsfunctie : Geventileerd
