MODE D'EMPLOI AI402120 GAGGENAU

Les différentes parties de l’emballage peuvent s’avérer dangereuses pour les enfants. Pour cette raison, veuillez les conserver hors de leur portée. Mise au rebut de l’ancien appareil Les appareils usagés ne sont pas des déchets dénués de valeur. Un retraitement adapté à l’environnement peut permettre d’en tirer des matières premières de valeur. Cet appareil est labélisé conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques usagés (waste electrical and electronic equipement – WEEE). Cette directive définit le cadre d’une reprise et d’une revalorisation des appareils usagés en vigueur sur le tout le territoire communautaire. Avant de mettre l’appareil usagé au rebut, rendez-le inutilisable. Ne mettez jamais l’ancien appareil à la poubelle des ordures résiduelles ! Pour connaître les circuits actuels d’élimination, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune. Jusqu’à son élimination, veillez à ranger l’appareil hors de portée des enfants. Avant la première utilisation Remarque : Cette notice de montage vaut pour plusieurs modèles. Certains équipements, qui ne s’appliquent pas à votre appareil, peuvent y être décrits. Avant de mettre l’appareil neuf en service, veuillez lire la notice d’instructions soigneusement et de bout en bout. Elle contient des informations importantes pour votre sécurité ainsi que sur le nettoyage et l’entretien de votre appareil. Rangez la notice d’utilisation et la notice de montage dans un endroit sûr et remettez-la à un éventuel nouveau propriétaire de l’appareil. Dérangements

F apparaît à l’indicateur:

Voir la section intitulée "Utilisation". Si les touches de la hotte aspirante restent inopérantes:

Débranchez pendant une minute environ la fiche mâle de la hotte aspirante ou retirez le fusible pour la mettre hors tension. Ensuite, réenclenchez la hotte. Pour toute demande de précision ou en cas de disfonctionnement, veuillez appeler le service après-vente. (voir le répertoire des points de service après- vente). Lorsque vous appelez, veuillez indiquer ce qui suit : Ces numéros figurent sur la plaque signalétique accessible, après avoir enlevé les filtres à graisse, dans le compartiment intérieur de la hotte aspirante. Veuillez inscrire les chiffres dans les champs ci- dessus. Informations générales N° E FD37 Conformité d’utilisation

Cette hotte aspirante est conforme aux dispositions de sécurité prescrites. Une utilisation inexperte peut provoquer des dommages corporels ou des dégâts matériels.

Cette hotte aspirante sert exclusivement à une application domestique. Le fabricant décline toute responsabilité des dommages provoqués par une utilisation inexperte ou des erreurs de manipulation.

Le fabricant ne pourra pas être tenu responsable des dommages imputables au non- respect des consignes de sécurité.

몇 RISQUE DE BLESSURES

Ne permettez jamais aux enfants de jouer avec la hotte aspirante ! Ne permettez pas aux enfants et aux adultes d’utiliser l’appareil – sans surveillance tant qu’ils / lorsqu’ils ne sont pas physiquement ni mentalement en mesure de le faire, – ou lorsque des connaissances et de l’expérience leur manquent pour faire marcher l’appareil correctement et de façon sûre. Sécurité technique

La hotte aspirante a quitté l’usine dans un état impeccable. Toutefois, contrôlez avant le montage si l’appareil présente des dégâts apparents. S’il est endommagé, il ne faut pas le mettre en service !

Si le cordon d’alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires.

Le montage (y compris le branchement électrique), la maintenance ou la réparation de la hotte aspirante sont des opérations exclusivement réservées à un spécialiste. Dans chaque cas, il faudra mettre la hotte aspirante hors tension en débranchant la fiche mâle ou en mettant le disjoncteur hors tension !

Des opérations de montage, maintenance ou réparation inexpertes peuvent engendrer des risques considérables pour l’utilisateur, risques dont le fabricant n’est pas responsable.

Les modifications des parties électriques ou mécaniques sont dangereuses, raison pour laquelle elles sont interdites ! Elles peuvent également provoquer des disfonctionnements dans la hotte. Exploitation simultanée de la hotte aspirante avec un foyer à combustion alimenté en air ambiant.

Les appareils de chauffage, chauffe-eau, chauffe-eau accumulateurs, tables de cuisson ou four au gaz, au fuel, au bois ou au charbon requièrent pour fonctionner l’air ambiant présent dans le local où ils sont installés, et dont les gaz de combustion sont rejetés à l’extérieur par le biais d’une cheminée.

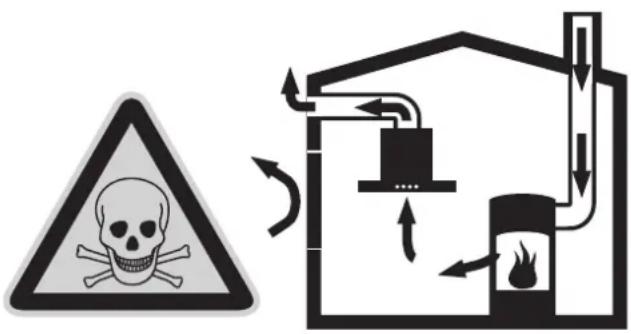

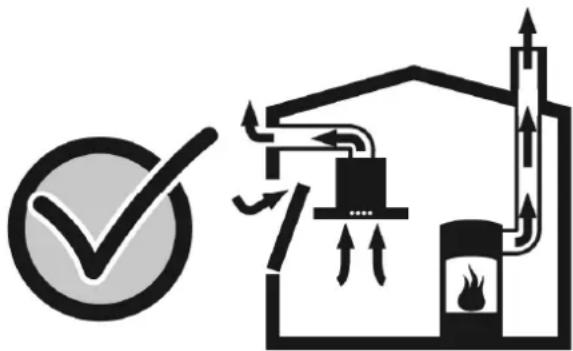

몇 RISQUE D’INTOXICATION

Si la hotte fonctionne en même temps qu’un foyer alimenté en air ambiant, la réaspiration par celle-ci des gaz de combustion engendre un risque d’intoxication. Consignes de sécurité $38

La hotte peut fonctionner parallèlement sans risque à condition que la dépression dans le local où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Il est possible d’y parvenir au moyen d’orifices impossibles à obturer, ménagés p. ex. dans les portes, fenêtres, et en association avec une ventouse télescopique d’apport / d’évacuation d’air, ou par d’autres dispositifs techniques permettant à l’air de combustion d’affluer.

Par conséquent, il faut toujours veiller à un apport d’air suffisant.

Une ventouse télescopique d’apport / d’évacuation ne garantit pas à elle seule de respecter le seuil limite. REMARQUE : Pour réaliser l’évaluation, faites entrer en ligne de compte l’ensemble des moyens d’aération équipant le logement. Pour la réaliser, demandez conseil au ramoneur compétent.

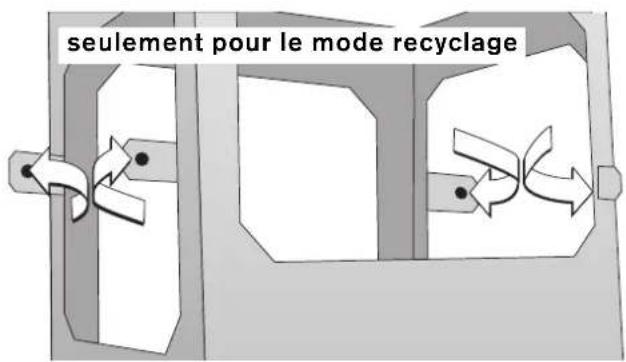

Si la hotte aspirante doit fonctionner uniquement en mode Recyclage d’air, son exploitation ne s’assortit d’aucune restriction. Consignes spéciales pour les appareils de cuisson au gaz

Lors du montage au dessus de foyers au gaz, il faut respecter les dispositions légales respectives en vigueur dans votre pays (en Allemagne : les règles techniques TRGI applicable aux installations à gaz).

Il faut respecter les prescriptions et consignes d’incorporation, en leur libellé en vigueur à la date concernée, publiées par les fabricants d’appareils au gaz.

Lors du montage, rappelez-vous que la hotte aspirante ne peut jouxter un placard vertical ou un mur que par un seul côté. Il y a sinon risque que la chaleur s’accumule. L’écart par rapport au mur ou au placard vertical doit être de 50 mm minimum.

몇 RISQUE DE BRÛLURES

Ne faites jamais marcher plus de deux foyers gaz en même temps à pleine puissance pendant plus de 15 minutes maximum. Sous l’effet de la chaleur, vous risqueriez de vous brûler au contact avec les surfaces de la hotte !

Rappelez-vous que la puissance d’un grand brûleur (plus de 5 kW, pour Wok) représente celle de 2 brûleurs gaz normaux.

La forte chaleur dégagée risque d’abîmer la hotte aspirante.

Ne faites jamais marcher un foyer gaz sans avoir posé d’ustensile de cuisson dessus. Ajustez la flamme de telle sorte qu’elle ne dépasse pas le bord inférieur de l’ustensile de cuisson.39 Utilisation correcte

Avant la première mise en service, nettoyez la hotte aspirante soigneusement.

Avant chaque nettoyage ou entretien, débranchez la fiche mâle de la prise de courant ou ramenez le disjoncteur en position éteinte pour mettre la hotte aspirante hors tension.

Les ampoules allumées (les halogènes en particulier) deviennent très chaudes. Le risque de vous brûler persiste plusieurs minutes après les avoir éteintes !

Avant chaque changement d’ampoule, il faut mettre la hotte aspirante hors tension et attendre que les ampoules aient refroidi !

Ne faites marcher la hotte aspirante qu’avec ses ampoules en place.

Au moment d’utiliser un foyer, allumez toujours la hotte aspirante. Si vous ne le faites pas, de l’eau risque de se condenser sur les parois. L’appareil risque de s’endommager par corrosion.

Ne déposez aucun objet sur la hotte aspirante.

Ne déposez aucun objet sur la hotte aspirante.

Ne flambez jamais de plat sous la hotte aspirante et ne travaillez jamais avec une flamme nue. La hotte allumée aspire les flammes dans le filtre. Risque d’incendie vu la présence de dépôts sur le filtre !

Surveillez les casseroles, poêles et friteuses lorsque vous préparez des plats contenant de l’huile et de la matière grasse, les frites par exemple. L’huile ou la graisse surchauffées peuvent très facilement s’enflammer !

En nettoyant régulièrement les filtres à graisse et en changeant suffisamment tôt le filtre à charbon actif, vous préviendrez un risque d’incendie.

Ne faites jamais marcher la hotte aspirante sans filtre à graisse. Montage correct

Dans la notice d’instructions publiée par le fabricant de l’appareil de cuisson, vérifiez s’il est possible de faire marcher une hotte aspirante au-dessus.

Si le fabricant de l’appareil de cuisson n’a pas spécifié d’écarts de sécurité plus importants, il faut respecter les écarts minimums suivants : – entre des foyers électriques et le bord inférieur de la hotte aspirante : 600 mm, fig.1. – entre des foyers gaz (c’est-à-dire le bord supérieur de la grille support) et le bord inférieur de la hotte aspirante : 700 mm, fig.1.

Si vous exploitez des appareils de cuisson différents, seul vaut le plus grand écart.

La largeur de la hotte aspirante doit équivaloir à celle de la table de cuisson.

Au-dessus d’un foyer à combustibles solides dont peut émaner un risque d’incendie (en raison p. ex. de projections d’étincelles), le montage d’une hotte aspirante n’est admis que si ce foyer comporte un capot fermé inamovible et que les prescriptions nationales sont respectées. Cette restriction ne s’applique pas aux cuisinières à gaz et aux tables de cuisson au gaz.

Pour éviter d’endommager le foyer, il faut le recouvrir d’un objet protecteur pendant le montage de la hotte aspirante.40 Modes de service

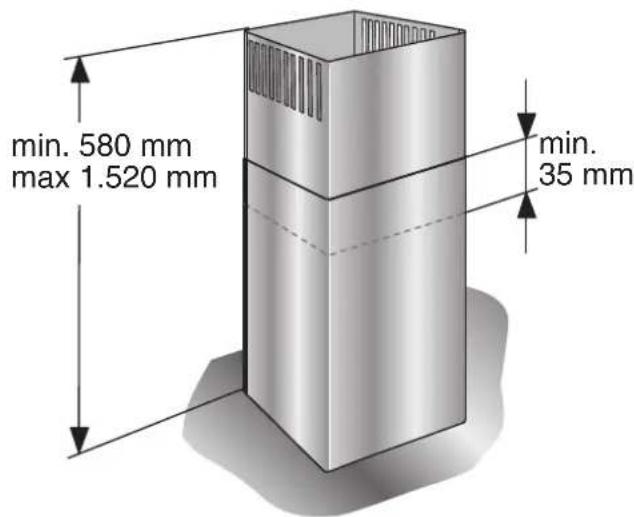

La hotte aspirante peut fonctionner en mode Évacuation d'air et en mode Recyclage de l'air. L'appareil est livré réglé de série sur le mode Évacuation d'air. Mode Évacuation de l’air Accessoires de pose pour mode évacuation conduit d’évacuation en finition inox : AD 010-016 pour hauteur de plafond 2,23 - 2,41 m AD 010-026 pour hauteur de plafond 2,41 - 2,73 m AD 010-036 pour hauteur de plafond 2,73 - 2,99 m L’air aspiré est débarrassé des particules de graisse par les filtres à cet effet, transite par un conduit puis gagne l’extérieur. Cotes de l’appareil (évacuation de l’air) Mode Recyclage de l’air Accessoires de pose pour mode recyclage conduit de recyclage en finition inox : AD 010-126 pour hauteur de plafond 2,41 - 2,73 m AD 010-136 pour hauteur de plafond 2,73 - 2,99 m L’air aspiré se nettoie en traversant les filtres à graisse et un filtre au charbon actif, puis il revient dans la cuisine. Pour, dans ce mode, lier les matières odorantes présentes, il faut incorporer un filtre à charbon actif (voir « Dépose et incorporation des filtres à graisse »). Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange dans le commerce spécialisé, auprès du service après- vente ou dans la boutique en ligne. Vous trouverez le numéro de cet accessoire à la fin de la notice d’instructions. La prise doit avoir été fixée au moins 170 mm en dessous du plafond. Cotes de l’appareil (recyclage de l’air) min. 155 mm min. 580 mm max 1.414 mm min. 35 mm min. 580 mm max 1.520 mm41 Utilisation La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.

Eteindre la hotte aspirante quelques seulement minutes après la fin de la cuisson. Enclenchement du ventilateur:

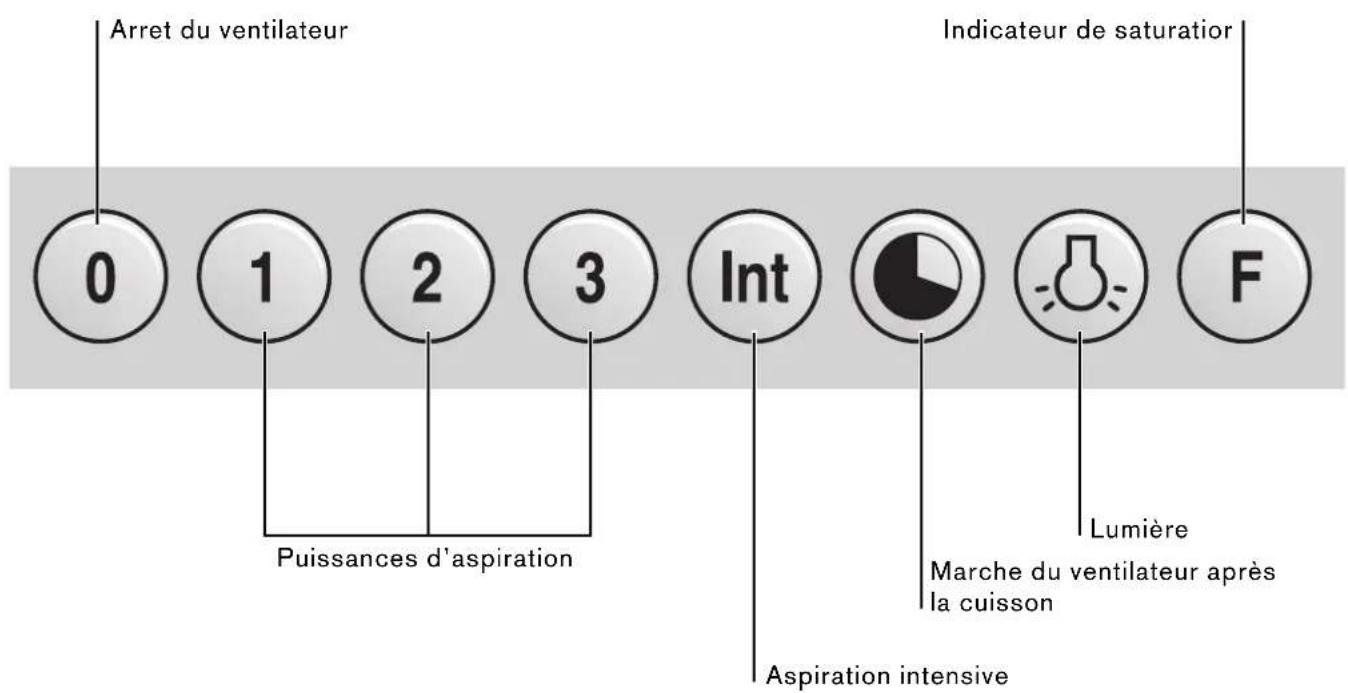

Appuyez sur la touche 1, 2, 3, ou Int. Coupure du ventilateur:

Appuyez sur la touche 0. Ventilation intensive Au niveau intensif, le ventilateur développe sa plus grande puissance. Vous n'en aurez que brièvement besoin.

Pour faire revenir et faire cuire dans une poêle ouverte, il faut choisir la touche de super- vitesse Int. Lorsque vous avez allumé la hotte en choisissant la super-vitesse, elle s’arrêtera automatiquement au bout de 5 minutes.

Si vous appuyez sur la touche Int alors que la hotte fonctionne avec la vitesse 1, 2 ou 3, l’électronique revient automatiquement à la vitesse d’origine au bout de 5 minutes.

Si vous voulez arrêter l’allure intensive avant expiration des 5 minutes, appuyez sur la touche 0 (« arrêt moteur ») ou sélectionnez une autre allure. Bien entendu, il est à tout moment possible d’arrêter la hotte murale en appuyant sur la touche 0 (« Arrêt moteur »). Arret du ventilateur Indicateur de saturatior Lumière Marche du ventilateur après la cuisson Aspiration intensive Puissances d’aspiration42 Fonctions spéciales Durée de fonctionnement en super-vitesse:

En appuyant simultanément sur la touche Int et les touches 1, 2 ou 3, vous pouvez affecter une durée de 3, 5 ou 10 minutes à la super-vitesse et sauve- garder cette durée; à la livraison, la durée programmée est de cinq minutes, ce qui correspond à la combinaison de touches Int/2. Arrêt différé:

l’arrêt différé est possible dans n’importe quelle allure. Appuyez d’abord sur la touche souhaitée (1, 2, 3 ou Int), puis actionnez la touche . La durée de fonctionnement avant l’arrêt différé est de dix minutes pour toutes les allures. Une fois ces 10 minutes expirées, la hotte s’arrête automatique ment, mais l’éclairage reste allumé. Ventilation intermittent:

Il s’agit d’une fonction spécifique à cette hotte. Elle permet de programmer l’allumage automatique de l’aspiration pendant 5 minutes toutes les heures. Pour sélectionner cette fonction, appuyez en même temps sur les touches 0 et, suivant la puissance d’aspiration souhaitée, sur l’une des touches 1, 2 ou 3. Ce mode de fonctionnement est signalé par l’allumage alternant du bouton et du voyant de la vitesse sélectionnée. Pour arrêter la ventilation intermittente, appuyez sur la touche 0. Eclairage:

Pour allumer et éteindre l'éclairage, appuyez brièvement sur la touche .

Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint.

Réglage de la luminosité: Maintenez la touche appuyée jusqu'à atteindre la luminosité voulue. Indicateur de saturation: F

Après 30 heures de fonctionnement, l’indicateur de saturation F des filtres à graisse clignote. Le clignotement de ce voyant vous signale qu’il faut nettoyer les filtres. Bien entendu, le nettoyage des filtres à graisse est possible à tout moment, sans que le voyant ne clignote.

Pour éteindre l'indicateur, appuyez sur la touche F.Nettoyage et entretien

Vous pouvez vous procurer des produits appropriés pour nettoyer et entretenir l’appareil par le biais de la hotline ou de la boutique en ligne (voir la page de couverture). Surfaces de l’appareil Remarque : Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint.

Les surfaces de l’appareil et ses éléments de commande craignent les rayures. Pour cette raison, respectez les consignes de nettoyage suivantes : – Évitez de nettoyer la hotte aspirante avec des essuie-tout secs, des éponges à dos abrasif, des produits récurants ainsi que ceux qui contiennent du sable, de la soude, de l’acide, du chlorure, ou d’autres détergents agressifs. – Nettoyez les surfaces de l’appareil et les éléments de commande uniquement avec un essuie-tout humide, du produit à vaisselle ou un produit lave-vitres doux. – Pour les détacher, ne grattez pas les salissures incrustées : ramollissez-les avec un essuie-tout humide. – Nettoyez prudemment la zone des éléments de commande pour empêcher que du liquide ne pénètre dans la commande électronique. Remarque : Nettoyez les surfaces en acier inoxydable en respectant bien le sens du brossage de l’acier. Pour les touches de commande, n’utilisez jamais de produit à nettoyer l’acier inox ! Consigne relative à l'entretien de l'appareil

Vous pouvez vous procurer des produits appropriés pour nettoyer et entretenir l’appareil par le biais de la hotline ou de la boutique en ligne (voir la page de couverture). Filtres métalliques à graisse

Les filtres métalliques à graisse retiennent les particules grasses en suspension dans les buées de cuisson.

Les nattes filtrantes sont en métal ininflammable.

Plus les filtres se saturent de résidus gras, plus le risque qu’ils prennent feu augmente. En outre, ces résidus réduisent l’efficacité de la hotte aspirante.

Pour prévenir le risque d’incendie, nettoyez à temps les filtres métalliques à graisse.

Au nettoyage des filtres à graisse, nettoyez également, avec un essuie-tout humide, les dépôts de graisse présents sur les parties accessibles du boîtier. Nettoyer les filtres métalliques à graisse …

Si l’appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut nettoyer les filtres métalliques à graisse 1 fois par mois. ... Au lave-vaisselle

Le nettoyage des filtres métalliques à graisse peut avoir lieu au lave-vaisselle. De légères altérations de couleur peuvent se manifester, mais elles n’influent pas sur le fonctionnement des filtres.

Les filtres doivent reposer à plat dans le lave- vaisselle. Il ne faut pas les caler dans un râtelier. Remarque : Si les filtres métalliques à graisse sont très saturés, lavez-les en l’absence d’autres pièces de vaisselle. ... à la main

Si vous nettoyez ces filtres à la main, mettez-les à tremper dans de l’eau très chaude additionnée de produit à vaisselle, brossez-les, rincez-les bien puis faites-les égoutter.

N’utilisez jamais de détergents agressifs, contenant de l’acide ou fortement alcalins.

En présence de salissures particulièrement tenaces, nous recommandons de nettoyer avec un aérosol spécial dissolvant la graisse. Il est possible de le commander via la boutique en ligne.44 Nettoyage des plaques vitrées

Appliquez un produit lave-vitre du commerce avec un chiffon doux et humide.

Pour les nettoyer plus facilement, vous pouvez démonter les plaques vitrées en procédant de la manière suivante : sortez les filtres à graisse. Dans la hotte, vous trouverez, sur le dessus, trois ouvertures à travers lesquelles vous pouvez soulever une par une les plaques vitrées au moyen d’un objet à bords non vifs (manche de cuillère en bois par exemple) pour les dégager plus facilement.

Si elles sont très sales, vous pouvez nettoyer les plaques au lave-vaisselle à une température maximale de 55 °C. Remarque : en reposant les plaques, faites attention à ne pas rayer le conduit de cheminée. Placez les plaques côté imprimé tourné vers le bas, en commençant par le bord reposant sur le conduit.

몇 RISQUE DE BLESSURES

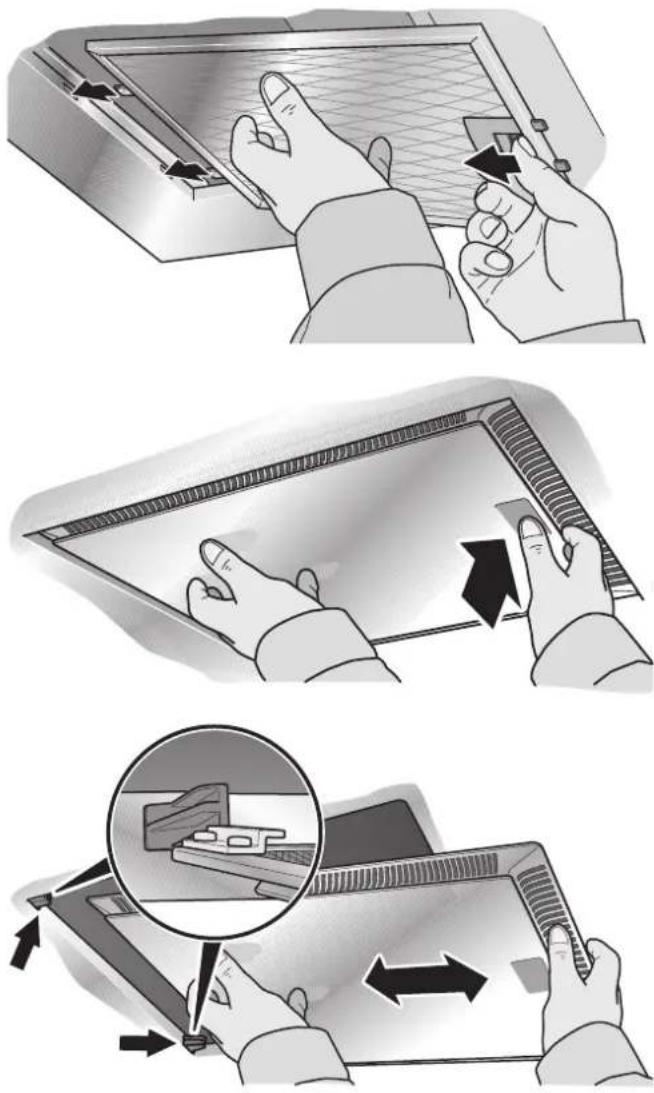

Avant de déposer et incorporer les filtres à graisse, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » ! Dépose et incorporation des filtres métalliques à graisse 1 Ouvrez le verrouillage et basculez les filtres à graisse vers le bas. Placez l’autre main sous les filtres pour les intercepter. (Appareils équipés de l’aspiration par les bords) 2 Nettoyez les filtres à graisse. 3 Remettez les filtres à graisse nettoyés en place. Dépose et incorporation des filtres à graisse45 Remplacement des ampoules Filtre au charbon actif

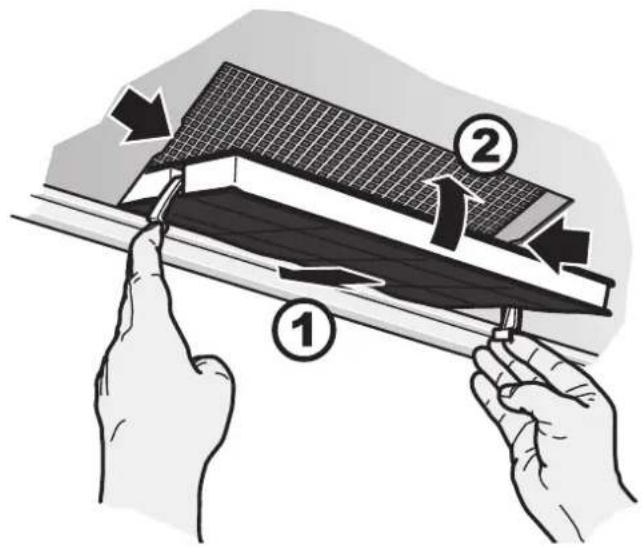

Lorsque la hotte fonctionne en mode Recyclage d’air, les filtres au charbon actif lient les substances odoriférantes.

Si l’appareil fonctionne pendant une durée normale (1 à 2 heures par jour), il faut changer le filtre au charbon actif environ 2 fois par an.

Le filtre au charbon actif est disponible dans le commerce spécialisé, auprès du service après- vente ou sur la boutique en ligne (voir les accessoires en option). N’utilisez que des filtres d’origine.

Les filtres au charbon actif ne contiennent pas de matières nocives. Après usage, Il est possible de les mettre à la poubelle des déchets domestiques. Dépose et incorporation des filtres au charbon actif 1 Déposez les filtres au charbon actif (voir Dépose et incorporation des filtres métalliques à graisse). 2 Insérez le filtre au charbon actif. 3 Faites réencranter la languette 4 Remettez les filtres à graisse en place (voir Dépose et incorporation des filtres métalliques à graisse).

Avant de remplacer les ampoules, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » !

La description du changement de lampe vaut pour plusieurs versions d’appareils. Remarque : Veuillez tenir compte des conditions de garantie publiées dans le manuel de SAV ci-joint. Changement des ampoules halogènes

몇 RISQUE DE BLESSURES

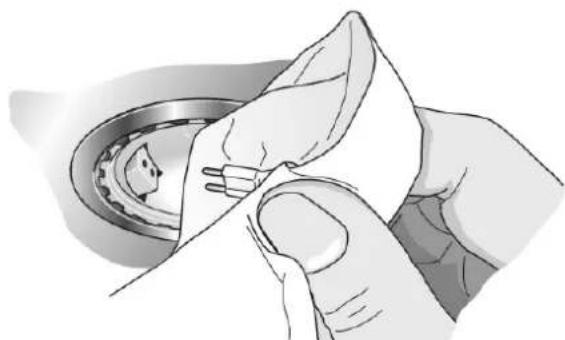

Les ampoules halogènes deviennent très chaudes en service. Le risque de vous brûler persiste plusieurs minutes après les avoir éteintes !

Il faudrait remplacer immédiatement les ampoules défectueuses pour éviter de surcharger les ampoules restantes.

Attendez, avant de changer les ampoules halogènes, qu’elles aient entièrement refroidi. 1 A l’aide d’un outil approprié, enlevez prudemment l’anneau d’ampoule. 2 Remplacez l’ampoule défectueuse par une autre du même type et de puissance équivalente (voir la plaque signalétique). Remarque : Lorsque vous insérez les ampoules halogènes, veillez à ne pas toucher le ballon de verre. Pour cette raison, utilisez un mouchoir propre pour insérer l’ampoule. 3 Remettez le couvercle d’ampoule en place. 4 Pour rétablir le courant, branchez la fiche mâle dans une prise de courant ou réarmez le disjoncteur.46 Consignes de montage

Avant de remplacer les ampoules, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » ! Mode Évacuation d’air

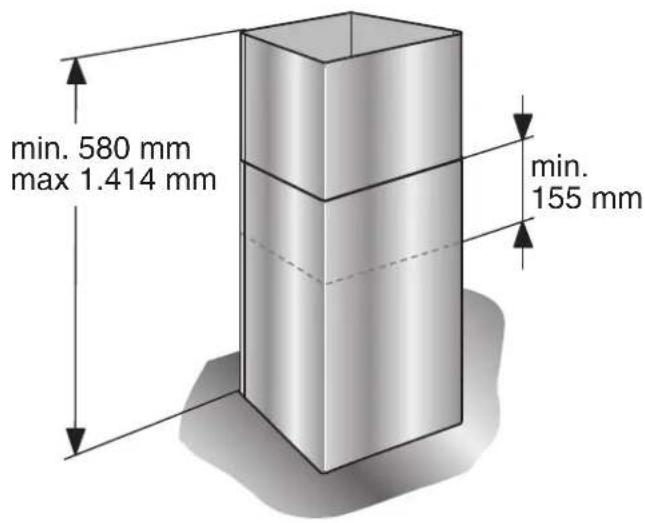

L’air sortant de la hotte est évacué vers le haut par un conduit d’aération, il traverse le mur et pénètre dans l’atmosphère extérieure. Remarque : L’air sortant ne doit pénétrer ni dans une cheminée en service destinée à évacuer la fumée ou des gaz brûlés, ni dans une gaine servant à aérer les locaux où sont installés des foyers à combustion.

Si l’air sortant circule par une cheminée non en service destinée à évacuer la fumée ou des gaz brûlés, il faudra vous procurer l’accord du ramoneur compétent dans votre quartier.

Au moment de définir l’évacuation de l’air sortant, il faut respecter les prescriptions légales et celles édictées par les pouvoirs publics (p. ex. la réglementation nationale visant le BTP).

Si l’air sortant traverse la paroi extérieure, il faudra utiliser une ventouse télescopique. La hotte aspirante atteint une puissance optimale si – Le conduit d’évacuation est court et rectiligne et si – Le conduit a le plus grand diamètre possible.

Si la pose de coudes est incontournable, veillez à ce qu’ils aient les plus grands rayons de courbure possibles. Remarque : Des conduits d’évacuation longs, aux parois rugueuses, de nombreux coudes ou des conduits de moins de 150 mm de diamètre, font que la circulation de l’air n’est plus optimale et la hotte devient bruyante.

Seuls des conduits ou flexibles en matériau ininflammable pourront composer le conduit d’évacuation installés.

Le fabricant de la hotte aspirante décline toute réclamation imputable à la planification du parcours des conduits et à sa réalisation. Jonction des conduits

Les conduits d’évacuation ne doivent pas faire moins de 150 mm de diamètre.

Conduits de section ronde : Nous recommandons un diamètre intérieur de 150 mm, jamais inférieur à 120 mm.

Les conduits plats doivent offrir une section de passage équivalente à celle des conduits de section ronde. Ils ne doivent pas présenter de coudes à angles vifs. Ø 150 mm = env. 177 cm

Pour raccorder des conduits de diamètres différents : utilisez du ruban d’étanchéité. Raccordement du conduit d’évacuation Ø 150 mm (taille recommandée)

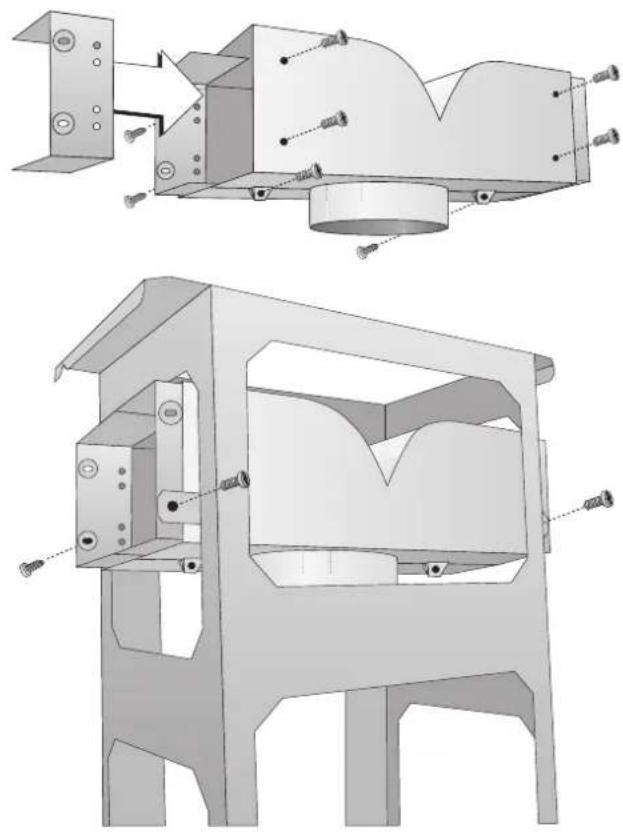

Fixez le conduit d’air sortant directement contre le manchon d’évacuation puis étanchez avec un moyen approprié. En cas d’utilisation d’un conduit en aluminium, lissez préalablement la zone de raccordement. Raccordement d’un conduit d’évacuation Ø 120 mm

Fixez le manchon réducteur directement contre le manchon d’évacuation.

Fixez le conduit d’évacuation contre le manchon réducteur.

Étanchez les deux zones de jonction.47 Branchement électrique

Avant d’effectuer le branchement électrique, veuillez impérativement respecter les consignes et avertissements figurant au chapitre « Consignes de sécurité » !

La hotte aspirante ne pourra être raccordée que par un électricien installateur connaissant la réglementation publiée par la compagnie de distribution d’électricité.

Si le cordon d'alimentation de la hotte aspirante a été endommagé, il faudra, pour éviter des risques, le faire remplacer par le fabricant, son service après-vente ou une personne détenant des qualifications similaires.

La hotte ne pourra être raccordée qu’à une prise femelle réglementairement raccordée à la terre.

Installez la prise femelle à contacts de terre de préférence directement derrière le capot de la hotte. – Il faudrait que la prise femelle à contacts de terre soit raccordée via un circuit électrique dédié. – Si après le montage de la hotte aspirante la prise à contacts de terre n’est plus accessible, il faudra prévoir un dispositif de coupure comme s’il s’agissait d’un raccordement fixe. Si un raccordement fixe s’impose

Il faut prévoir un dispositif de coupure du côté de l’installation électrique. Valent comme dispositif de coupure les interrupteurs présentant une ouverture de plus de 3 mm entre contacts et sectionnant chaque pôle. Parmi eux figurent les disjoncteurs, fusibles et contacteurs. Caractéristiques électriques Les caractéristiques de raccordement requises figurent sur la plaque signalétique à l’intérieur de l’appareil ; cette dernière devient accessible après avoir retiré les filtres à graisse. Longueur du câble de branchement : env. 1,30 m. Cette hotte aspirante est conforme aux dispositions communautaires régissant l’antiparasitage.48 Montage Cette hotte d'aspiration a été prévue pour le montage contre le plafond de la cuisine ou un plafond suspendu de manière robuste.

Vérifiez, pendant le montage, s’il faut monter le cas échéant des accessoires en option.

Veillez à la présence d’un écart minimum entre la table de cuisson et la hotte aspirante (voir les « Consignes de sécurité ») !

Évitez d’endommager les surfaces décoratives sensibles. Préparation du plafond 몇 RISQUES DE BLESSURES,

RISQUES DE DEGATS MATERIELS

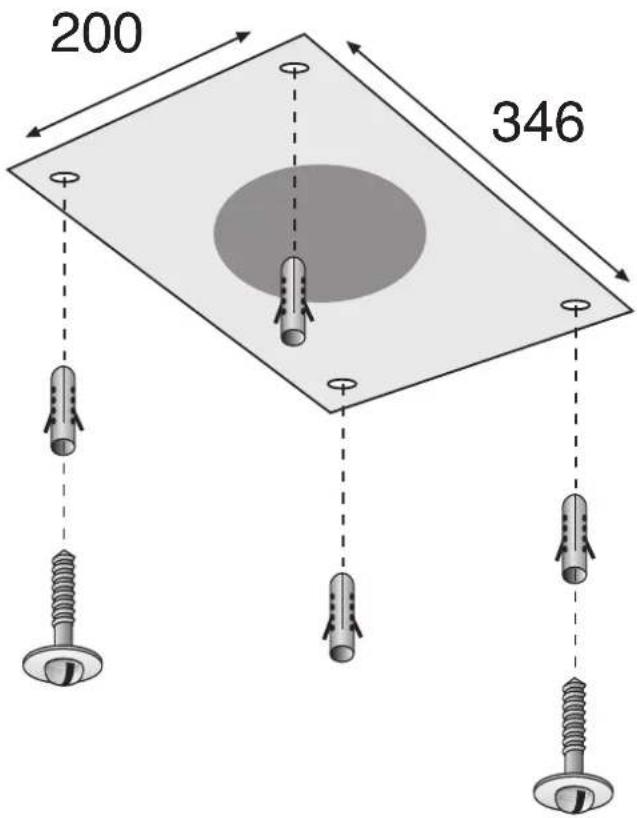

Avant de commencer à percer à l’emplacement prévu pour le montage, vérifiez qu’il n’y a pas entre autres de câbles électriques encastrés.

Le plafond doit être plat et horizontal.

Les vis et chevilles livrées d’origine conviennent pour le béton et la pierre naturelle. En présence de plafonds réalisés autrement, utilisez des moyens de fixation appropriés. Veillez à ce que le plafond offre une portance suffisante.

Ce faisant, veillez à ce que la profondeur des tgrous percés corresponde à la longueur des vis.

Veillez à ce que les chevilles offrent une retenue suffisante. Poids max. : 50 kg. Sous réserve de modifications de la conception dans le cadre du progrès technique. Attention : La hotte aspirante est conçue pour être montée au plafond de la cuisine ou sur un plafond suspendu solide. Avec ses accessoires, la hotte pèse jusqu’à 45 kg. Avant de tracer les trous de fixation, assurez-vous qu’aucun câble électrique ni conduite d’eau ou autre ne passe dans le plafond au niveau des points de perçage. Avant le montage, vérifiez si les chevilles et les vis fournies conviennent à votre plafond. Si nécessaire, utilisez des chevilles spéciales. Montage de la hotte : 1 A l’aide du gabarit de perçage, marquez les points de vissage sur le plafond. 2 Percez les 4 trous de 8 mm Ø pour les chevilles. Enfoncez les chevilles de façon qu’elles affleurent au plafond. 3 Vissez les deux vis en laissant une fente de 10 mm. Vissez les deux vis aux endroits où, dans la suite des opérations de montage, se trouveront les trous de serrure sur le bâti porteur (à l’arrière gauche et à l’avant droit, vu à partir du panneau de commande de la hotte).

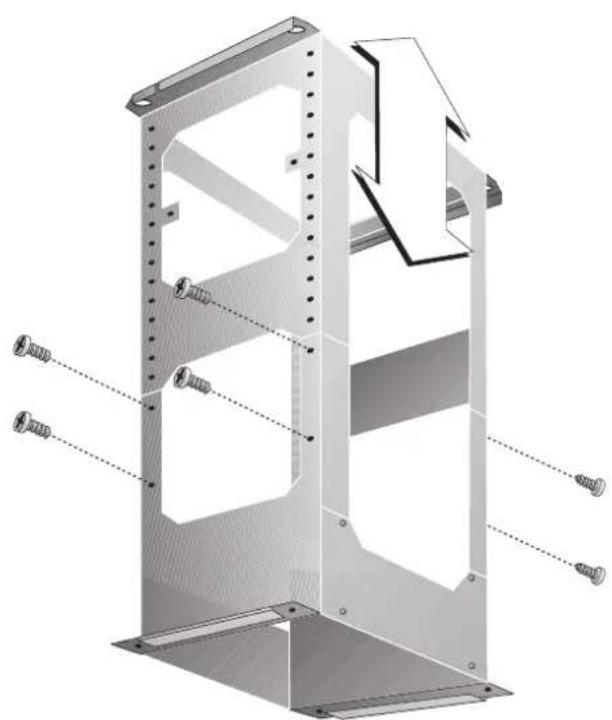

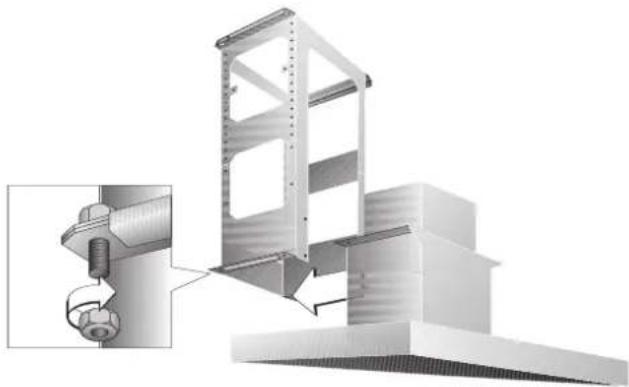

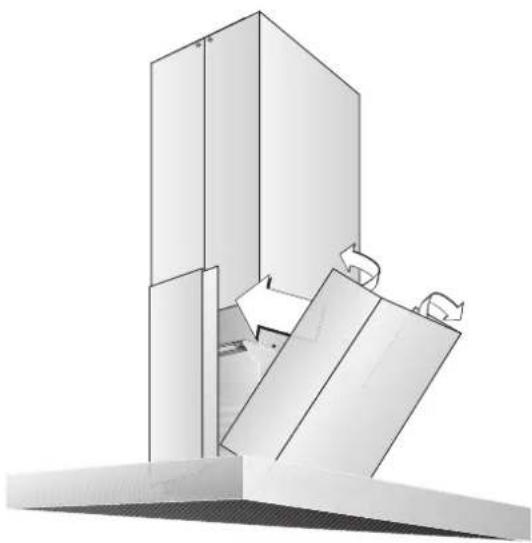

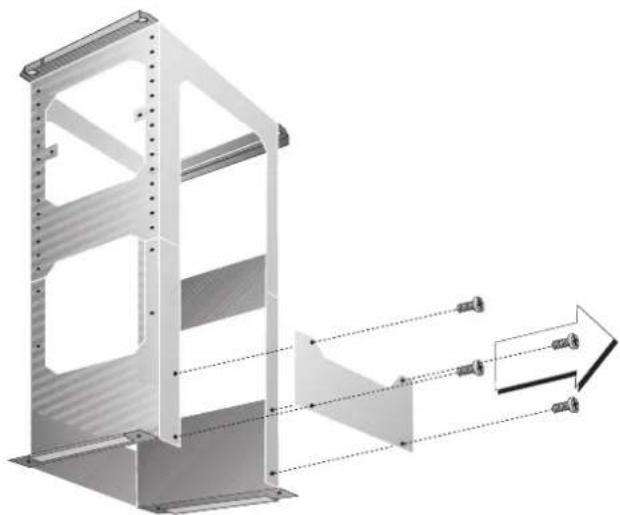

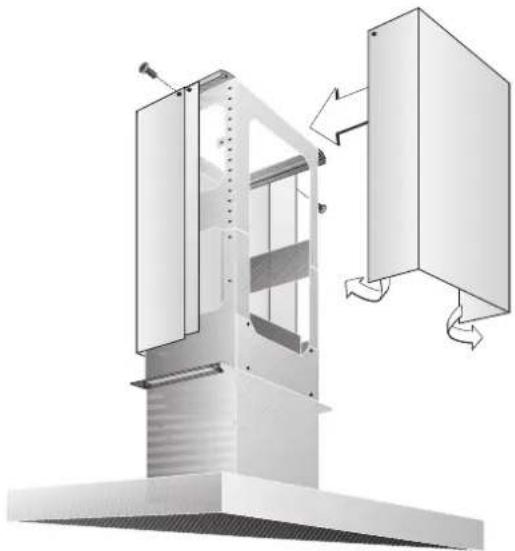

4 Réglez la hauteur souhaitée pour le bâti porteur et serrez les 8 vis (ou les 12 vis s’il s’agit de la cheminée longue). La longueur du bâti porteur est réglable par pas de 20 mm. Important : Respectez la distance minimale entre la hotte et la table de cuisson électrique (600 mm) ou la table de cuisson à gaz (700 mm). Seulement pour le mode recyclage : repliez à 90° vers l’extérieur les quatre pattes de fixation de la dérivation de recyclage, en haut du bâti porteur. 5 Fixez le bâti porteur avec les deux trous de serrure aux vis se trouvant dans le plafond. Fixez le bâti porteur au plafond avec les 4 vis. Seulement pour le mode recyclage : assembler la dérivation de recyclage et la fixer au bâti porteur. Couper le flexible de sortie à la longueur appropriée et le fixer à la hotte. 6 Enlevez le couvercle métallique situé à l’arrête du bâti porteur. seulement pour le mode recyclage50 7 Glissez la hotte dans les pattes latérales sur le bâti porteur (attention : ne pas coincer le cordon d’alimentation) et bloquez immédiatement la hotte avec 4 vis. 8 Revissez la plaque métallique à l’arrière du bâti porteur. La plaque métallique est importante pour la stabilité. 9 Fixez le tuyau de sortie à la hotte et au raccord de sortie située au plafond ou à la dérivation de recyclage en cas de fonctionnement avec ce mode. 10 Réalisez le branchement électrique. 11 Le cas échéant, enlevez le film qui protège les caches de cheminée. 12 Attention : lors du montage des caches de cheminée, faites attention à ne pas rayer la surface qui est fragile. 13 Fixez avec 2 vis en haut du bâti porteur la partie supérieure de la cheminée, sans bande magnétique. 14 Cintrez légèrement la deuxième moitié de la cheminée (avec bande magnétique), la faire glisser sur la première partie, ajuster (ne pas laisser de fente) et visser avec 2 vis en haut du bâti porteur. 15 Montez la partie inférieure de la cheminée sans bande magnétique sur la hotte. Cintrez légèrement la deuxième moitié inférieure de la cheminée (avec la bande magnétique), la glisser sur la première partie et l’ajuster (ne pas laisser de fente). 16 Seulement pour le mode recyclage : montez un filtre à charbon actif. Le filtre à charbon actif ne fait pas partie de la fourniture. 17 Vérifiez que l’appareil fonctionne bien. Remarque : pour le démontage, séparer les moitiés de cheminée seulement à la main. Ne pas utiliser d’outil qui risque d’endommager les cheminées.Inhoudsopgave
