PFL 105 WE - Lave-linge PROLINE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de machine	Machine à laver
Capacité de lavage	5 kg
Vitesse d'essorage	1000 tours/minute
Classe énergétique	A+
Programmes de lavage	6 programmes différents
Dimensions (HxLxP)	85 x 60 x 40 cm
Poids	60 kg
Consommation d'eau	40 L par cycle
Fonctionnalités supplémentaires	Départ différé, contrôle de la mousse
Maintenance	Nettoyage régulier du filtre et du tambour
Sécurité	Système de verrouillage de porte, protection anti-débordement
Garantie	2 ans

FOIRE AUX QUESTIONS - PFL 105 WE PROLINE

Que faire si ma machine à laver PROLINE PFL 105 WE ne s'allume pas ?

Vérifiez que la machine est correctement branchée à une prise électrique. Assurez-vous également que le fusible n'est pas grillé et que la prise fonctionne.

Pourquoi ma machine à laver PROLINE PFL 105 WE ne vidange-t-elle pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre de la pompe n'est pas bloqué.

Comment nettoyer le filtre de ma machine à laver PROLINE PFL 105 WE ?

Ouvrez le panneau d'accès au filtre, placez un récipient sous le filtre pour recueillir l'eau, puis dévissez le filtre dans le sens antihoraire pour le retirer et le nettoyer.

Que faire si ma machine à laver PROLINE PFL 105 WE fait un bruit étrange pendant le cycle ?

Vérifiez qu'aucun objet étranger n'est coincé dans le tambour. Assurez-vous également que la machine est de niveau et stable.

Pourquoi ma machine à laver PROLINE PFL 105 WE ne lave-t-elle pas correctement ?

Vérifiez que vous n'avez pas surchargé la machine et utilisez la bonne quantité de détergent. Assurez-vous également que le programme choisi est adapté au type de linge.

Comment régler l'eau chaude et froide sur ma machine à laver PROLINE PFL 105 WE ?

Assurez-vous que les tuyaux d'eau chaude et froide sont correctement connectés à la machine et à l'alimentation en eau. Vérifiez également les réglages du programme de lavage.

Que faire si ma machine à laver PROLINE PFL 105 WE affiche un code d'erreur ?

Reportez-vous au manuel d'utilisation pour identifier la signification du code d'erreur et suivez les instructions pour résoudre le problème.

Comment prolonger la durée de vie de ma machine à laver PROLINE PFL 105 WE ?

Effectuez un nettoyage régulier du filtre, ne surchargez pas la machine et utilisez des programmes adaptés. Pensez également à détartrer la machine si nécessaire.

MODE D'EMPLOI PFL 105 WE PROLINE

Mètre du produit dans l'appareil 7

Lavage. 8

Liste des programmes 9

Changement de programme et de

température en cours de route 10

Conseils pour le lavage. 10

NETTOYAGE ET ENTRETIEN 12

Nettoyage de l'extérieur 12

Nettoyage du tambour 12

Réparation d'une machine à laver gelée 12

Nettoyage du tiroir et de son logement 13

Nettoyage du tuyau et du filtre d'arrivée d'eau

Nettoyage de la pompe d'évacuation 14

DONNÉES TECHNIQUES 15

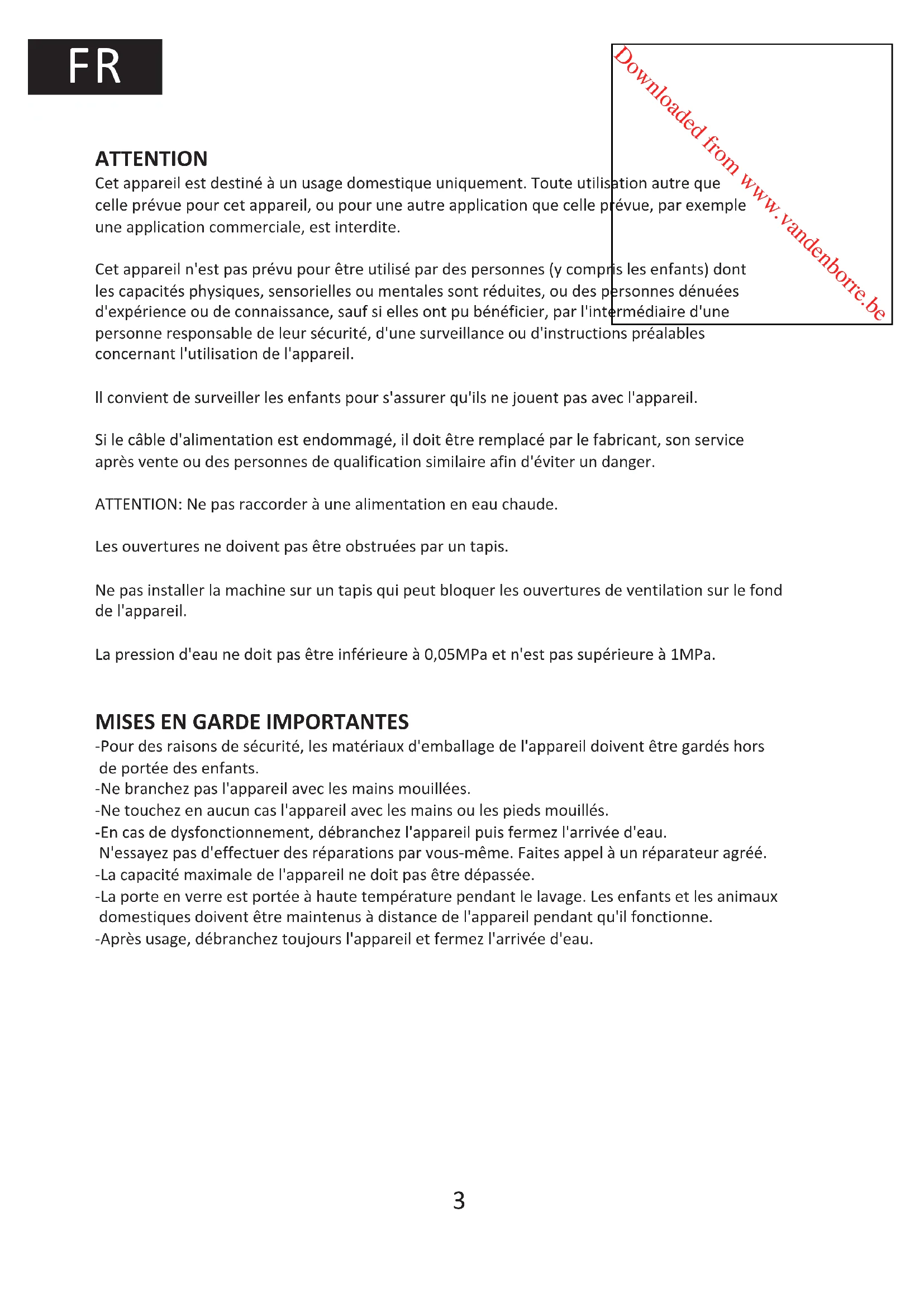

Attention

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

ATTENTION: Ne pas raccorder à une alimentation en eau chaude.

Les ouvertures ne doivent pas être obstruées par un tapis.

Ne pas installer la machine sur un tapis qui peut bloquer les ouvertures de ventilation sur le fond de l'appareil.

La pression d'eau ne doit pas etre inférieure a 0,05MPa et n'est pas supérieure a 1MPa.

MISES en GARDE importantes

-Pour des raisons de sécurité, les matériaux d'emballage de l'appareil doivent être gardés hors de portée des enfants. -Ne branchez pas l'appareil avec les mains mouillées. -Ne touchez en aucun cas l'appareil avec les mains ou les pieds mouillés. -En cas de dysfonctionnement, débranchez l'appareil puis fermez l'arrivée d'eau.

N'essayez pas d'effectuer des réparations par vous-même. Faites appel à un réparateur/agréé. -La capacité maximale de l'appareil ne doit pas être dépassée. -La porte en verre est portée à haute température pendant le lavage. Les enfants et les animaux domestiques doivent être maintenus à distance de l'appareil pendant qu'il fonctionne. -Après usage, débranchez toujours l'appareil et fermez l'arrivée d'eau.

DESCRIPTION DE L'APPAREIL

Accessoires

Bouchons de transport

Tuyau d'arrivée d'eau

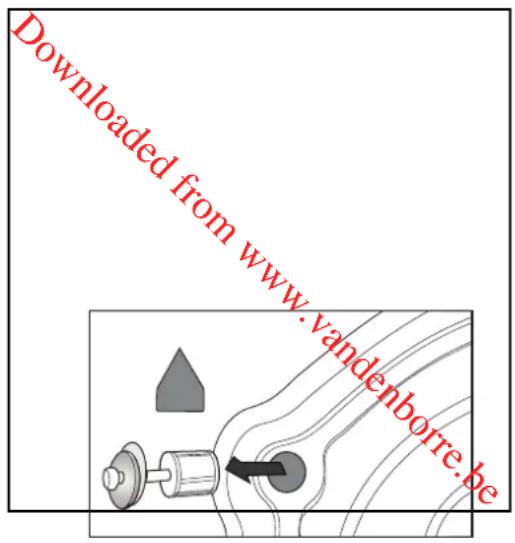

Déballage

Tous les boulons de transport situés derrière l'appareil et sur l'emballage doivent être enlevés avant usage. Gardez tous les matériaux d'emballage hors de portée des enfants.

Gardez les boulons de transport : vous pourrez ainsi les réutiliser pour transporter à nouveau l'appareil en cas de besoin.

Emplacement

Installez l'appareil sur un sol plat et dur. Assurez-vous que la circulation de l'air est suffisante autour de l'appareil. L'appareil ne doit pas être installé sur une moquette.

Mise à niveau

Mettez l'appareil d'aplomb en augmentant ou en diminuant la longueur des pieds.

Desserrez l'écrou de verrouillage à l'aide d'une clé (non fournie) et tournez le pied à la main jusqu'à ce qu'il touche par terre.

Puis tenez le pied d'une main et, de l'autre main, serrez de nouveau l'écrou contre l'appareil avec une clé.

Une machine parfaitement d'aplomb est plus stable, plus silencieuse et vibre moins.

Arrivée d'eau

Vissez un bout du tuyau d'arrivée d'eau à l'arrière de l'appareil.

L'appareil doit être relié à un robinet d'eau froide.

Reliez l'autre bout du tuyau à un robinet fileté 3/4"

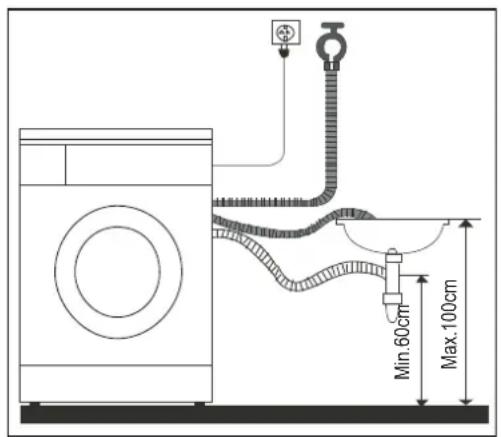

Évacuation de l'eau

Pour l'évacuation de l'eau, utilisez l'une des méthodes suivantes:

1. Insérez fermement le tuyau dans la colonne d'évacuation. OU
2. Insérez suffisamment profondément le tuyau dans le trou d'évacuation d'un évier.

Panneau de controlle

Démarrage différé Temp. Démarrage/Pause

90 60 40 20

Départ différé Température Départ/Pause

Bouton de programme	Tournez ce bouton pour sélectionner le programme souhaité. 8 programmes sont disponibles. Une fois le programme可以选择, le témoin lumineux correspondant s'allume.
Départ différé	Choisissez le délal de départ différé (3H, 6H, 9H ou 12H) en appuyant le nombre de fois nécessaire sur cette touche; le témoin correspondant s'allume. L'appareil demarrera une fois le délal écoulé.
Bouton de température	Appuyez de manière répétée sur ce bouton pour sélectionner la température de l'eau. Le témoin de température correspondant s'allume.
Bouton démarriage/ pause	Appuyez sur ce bouton pour lancer les programmes; le témoin s'allume. Appuyez de nouveau pourmettre sur pause; le témoin clignote.
① Bouton marche/arrêt	Appuyez une fois sur ce bouton pour allumer l'appareil. Appuyez de nouveau pour l'éteindre.

Premier lavage

Avant de faire un premier lavage, faites d'abord tourner la machine à vide pendant un cycle entier.

1. Appuyez sur ① 2. Mettez un peu de lessive dans le compartiment II du tiroir 3. Ouvrez l'arrivée d'eau de l'appareil. 4. Sélectionnez 40°C en appuyant sur le nombre de fois nécessaire. -Le témoign de température correspondant s'allume. 5. Appuyez sur

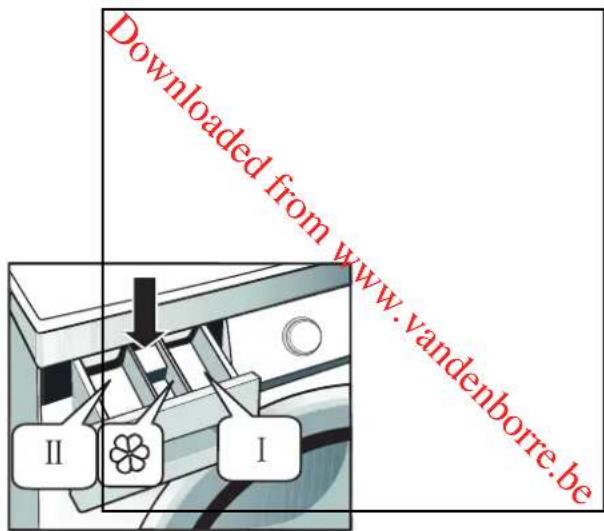

Compartment I: Produit pour le prélavage.

Compartment II: Produit pour le lavage principal, adoucissant, agent de prétrempage, eau de Javel et produit antitaches.

Compartiment Additifs (ex: adoucissants ou produits susmentionnés)

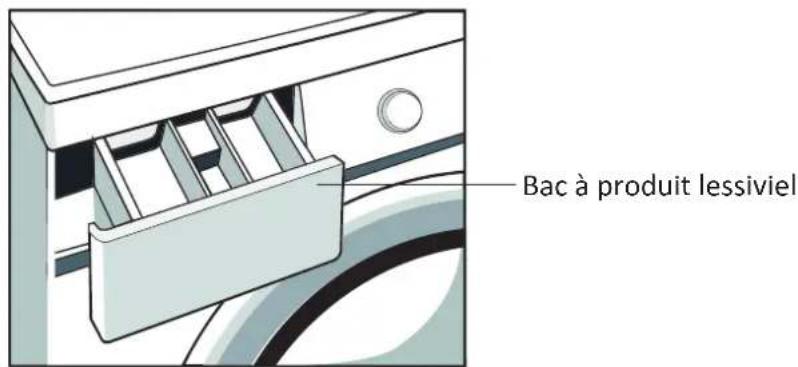

Mettre du produit dans l'appareil

1. Sortez le tiroir. 2. Mettez de la lessive dans le compartiment II. 3. Mettez la quantité souhaitée d'adoucisseur dans le compartiment. 4. Le cas échéant, mettez du produit de prélavage dans le compartiment I.

ATTENTION: Les additifs et les produits concentrés doivent être dilués au préalable dans un peu d'eau, afin d'éviter tout risque de blocage du trop-plain.

Lavage

Ouvrez la porte et mettez le linge dans le tambour.

ÉVITEZ DE TROP REMPLIR L'APPAREIL : le linge ne serait pas lavé correctement.

Référez-vous au tableau ci-dessous pour connaître la capacité correspondant au type de tissu à laver.

Type de tissu	Capacité de charge
La charge maximale de linge à l'état sec:	PFL 105 W-F, PFL 105 W-E	PFL 126 W-F, PFL 126 W-E
Coton	5kg	6 kg
Synthétique	2,5kg	3 kg
Laine	1,5kg	1,5 kg

2. Fermez la porte. 3. Mettez la lessive et, le cas échéant, l'adoucissant et le produit de prélavage, dans les compartiments correspondants. 4. Ouvrez l'arrivée d'eau et appuyez sur

Retardateur : Vous avez la possibilité de lancer le programme 3h, 6h, 9h ou 12h plus tard. Sélectionnez un délai en appuyant sur le nombre de fois nécessaire. Le témoin lumineux correspondant à la durée sélectionnée s'allume. 5. Choisissez le programme en tournant le bouton de sélection. 6. Sélectionnez la température souhaitée en appuyant sur le nombre de fois nécessaire. 7. Appuyez sur l'appareil pour démarrer. - Le témoin lumineux démarrage/pause s'allume. - Appuyez de nouveau sur l'appareil pour mettre sur pause ; veuillez noter que cette manipulation est impossible dans les 1-2 minutes précédant la fin du cycle de lavage. 8. Une fois le cycle terminé, le témoin de démarrage/pause clignote et l'appareil émet un signal sonore toutes les 30 secondes pendant 5 minutes. 9. Ouvrez la porte de l'appareil. 10. Sortez le linge.

Liste des programmes

Programme	Charge maximale (kg)		Compartment			Température par défaut/ Température maximale (°C)	Durée de fonctionnement défaut (min)		Vitesse de rotation par défaut (t/m)
			I II		⊗		5KG	6KG	5KG 6KG
Coton	5	6	○	●	○	60/90	130	113	1000	1200
Synthétique	2.5	3	○	●	○	40/60	105	100	700	800
Laine	1.5	1.5	○	●	○	40/40	85	80	500	400
Jeans	5	6	○	●	○	40/90	108	110	1000	1200
Express	1.5	1.5	○	●	○	N/A / 40	15	15	1000	1200
Coton intensif	5	6	○	●	○	40/90	140	130	1000	1200
Essorage	5	6	×	×	×	N/A	15	15	1000	1200
Nettoyage tambour	0	0	×	×	×	90 seulement	90	75	500	400

- Optionnel - UI - Non

REMARQUE: La durée du lavage dépend de la quantité de linge et de la température de l'eau.

Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard.

Programme de lavage	Type de linge / Correspondance
Coton	Draps, housses de couette, taires d'oreiller, robes, sous-vêtements etc.
Synthétique	Chemises, manteaux, rideaux, dentelles ou autres mélanges.
Laine	Lainages lavables en machine seulement.
Jeans	Jeans
Express	Linge légèrement sale
Coton intensif	Vêtements de bébé ou de personnes souffrant d'allergies cutanées

Température	Type de linge
90°C	Linge très sale, pur cotton blanc, lin (ex: nappes de tâncapes de cantines, serviettes, draps).	tabless, basses,
60°C	Linge moyenement sale, lin coloré, coton et synthétiques déteignant légèrement (ex: chemises, pyjamas).Linge légèrement sale, pur lin blanc (ex: sous-vêtements)
40°C, 20°C Eau froide	Linge normalement sale (laine, synthétiques)

Changement de programme et de température en cours de route

1. Appuyez sur le témoin de démarrage/pause clignotant. 2. Choisissez le nouveau programme en tournant le bouton. 3. Sélectionnez la température souhaitée en appuyant sur le nombre de fois nécessaire. 4. Appuyez sur pour lancer le lavage. Le témoin de démarrage/pause arrête de clignoter.

Conseils pour le lavage

Triez votre linge selon les critères suivants:

-Type de symbole sur l'étiquette : Séparez le coton, les fibres mélangées, les synthétiques, la soie, les lainages et la soie artificielle. -Couleur : Séparez les blancs des couleurs. Les vêtements de couleurs neufs doivent être lavés séparément. -Taille : Le lavage sera plus efficace si les vêtements de différentes tailles sont mélangés. -Sensibilité : Les articles fragiles doivent être lavés séparément. Référez-vous aux étiquettes des vêtements respectifs ou reportez-vous au tableau ci-dessous.

Symbole graphique	Illustration	Symbole graphique	Illustration
	Laver à la main		Ne pas laver à la machine
	Lavage (en machine ou à la main)		Ne pas laver
			Ne pas nettoyer à sec
	Nettoyage à sec		Ne pas tordre
	Nettoyage à sec et à chaud		Ne pas utiliser d'eau de Javel
	Eau de Javel		Ne pas sécher en machine
	Sèche-linge		Ne pas repasser
	Repassage		Repasser avec un chiffon
	Repassage à la vapeur		Sécher après lavage
	Moyenne température et température maximale (150°C)		Sécher à l'ombre sur un fil
	Sècher sur un fil

-Videz les poches de leur contenu (clés, pièces etc.) et enlevez tous (ex : broches).

Fermetures

Refermez les fermetures éclair, boutonnez les boutons et les crochets; ils doivent être attachés.

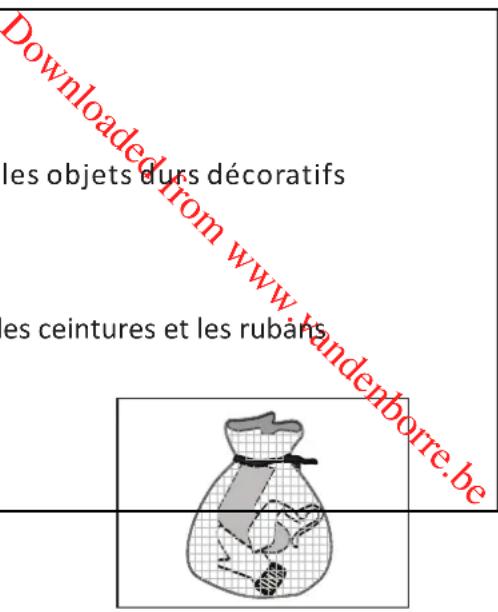

-Mettez les petits articles (chaussettes, ceintures etc.) dans un sac de lavage.

-Si vous lavez un seul article grand et lourd (ex : serviette éponge, jean, veste ouatée etc.), l'excentricité risque de déséquilibrer fortement la machine et de déclencher l'alarme. Il est donc recommandé d'ajouter un ou deux articles supplémentaires afin que l'évacuation de l'eau puisse se faire normalement.

S'ils sont lavés en même temps que les vêtements des adultes, ils risquent d’être infectés. Rallongez le temps de rinçage afin d’assurer un rinçage complet ne laissant aucune trace de détergent.

• Les articles très salissants (chaussettes blanches, cols de chemises, manches etc.) doivent de préférence être lavés à la main avant d'être mis à la machine, pour un meilleur résultat final.
• Les vêtements très pelucheurs doivent de préférence être lavés séparément.

Autrement, les autres articles risquent d’être recouverts de poussières, peluches etc.

Les vêtements noirs et blancs doivent également être de préférence lavés séparément.

- Ne lavez pas des articles imperméables (combinaisons de ski, serviettes hygiéniques, imperméables, parapluies, bâches, sacs de couchage, etc.)

Les tissus qui ne s'imprègnent pas facilement (ex : vêtements et coussins imperméables) ne doivent de préférence pas être lavés en machine. Pendant le rinçage et l'évacuation, de fortes vibrations et des projections d'eau pourraient se produire et les articles risqueraient d'être endommagés.

Conseils concernant les détergents

Le type de produit à utiliser est fonction du type de tissu (coton, synthétique, lainages, articles délicats), de la couleur, de la température, du degré et du type de saleté. Utilisez de préférence de la lessive à faible production de mousse.

REMARQUE : Évitez de mettre plus de produit qu'en nécessaire. Veuillez suivre les instructions figurant sur les paquets de détergents.

• Respectez les indications du fabricant du détergent concernant le poids du linge, le degré de saleté et la dureté de l'eau dans votre région. Si vous ne connaissez pas le degré de dureté de votre eau, demandez aux autorités compétentes.

REMARQUE: La lessive et les additifs doivent être gardés dans un endroit sec, sûr et hors de portée des enfants.

Nettoyage et entretien

Assurez-vous que l'appareil est débranché.

Nettoyage de l'extérieur

Nettoyez l'appareil avec un chiffon mou imbibé de savon liquide. N'utilisez pas de produits chimiques organiques ou de solvants corrosifs.

Nettoyage du tambour

Les traces de rouille laissées dans le tambour par les objets métalliques doivent être enlevées immédiatement ; utilisez un détergent sans chlore pour cela. N'utilisez en aucun cas de la paille de fer.

Réparation d'une machine à laver gelée

Si votre machine à laver est congélée en raison de températures négatives, par exemple si votre appareil est situé dans une pièce où la température est inférieure à 0°C :

1. Débranchez la machine. 2. Versez de l'eau chaude sur le robinet de manière à pouvoir démonter le tuyau. 3. Démontez le tuyau et laissez-le tremper dans l'eau chaude. 4. Versez de l'eau chaude dans le tambour et laissez agir pendant 10 minutes. 5. Reconnectez le tuyau d'arrivée d'eau au robinet et vérifiez si l'arrivée d'eau et l'évacuation fonctionnent de nouveau normalement.

REMARQUE: Une fois le problème résolu, faites attention à tous les jours faire fonctionner la machine dans une pièce dont la température ambience est supérieure à 0°C.

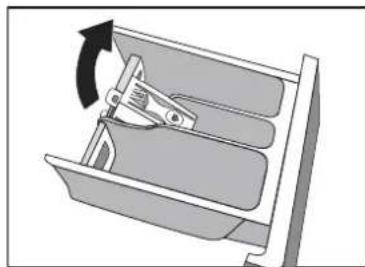

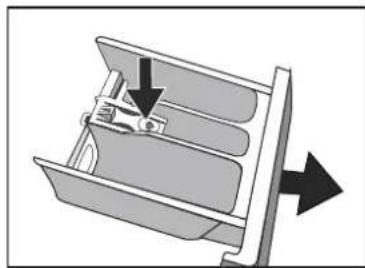

Nettoyage du tiroir et de son logement

1. Appuyez sur la manette de déverrouillage située dans le tiroir, puis sortez-le.

2. Ôtez le couvercle du compartiment.

3. Nettoyez les différentes pièces sous le robinet, ainsi que le trou d'emplacement du tiroir. 4. Refermez le couvercle en appuyant fort. 5. Remettez le tiroir en place.

Nettoyage du tuyau et du filtre d'arrivée d'eau

Le filtre d'arrivée d'eau doit être nettoyé régulièrement afin d’éviter que l’arrivée d’eau ne puisse être obstruée par des saletés.

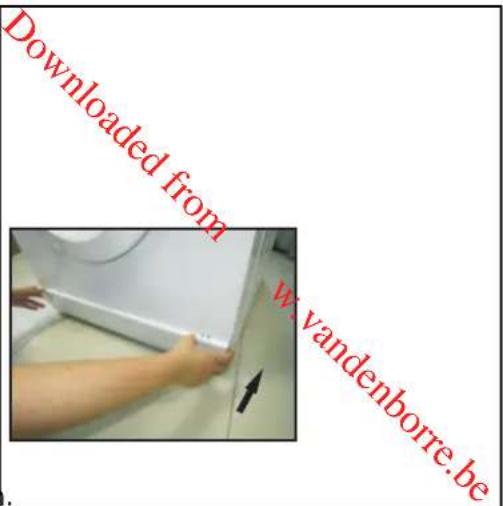

Nettoyage de la pompe d'évacuation

Videz l'eau restante dans la machine, puis nettoyez la pompe d'évacuation.

La pompe d'évacuation doit faire l'objet d'un examen et d'un nettoyage régulier.

N'essayez en aucun cas d'ôter le couvercle de la pompe au cours d'un lavage. Après avoir remis le couvercle en place, assurez-vous qu'il est bien étanche afin d'éviter tout risque de fuites.

Dépannage

Problèmes	Cause possible	Solutions possibles
La machine à laver ne démarre pas.	La porté est mal fermée.	Fermez bien la porte.
	L'appareil est mal branché.	Vérifiez le branchement sur la prise.
	Coupure de courant	Vérifiez l'alimentation.
	L'appareil n'est pas allumé.	Allumez l'appareil.
La porte ne s'ouvre pas.	Le dispositif de sécurité est activé.	Débranchez l'appareil.
Il reste du produit dans le tiroir après la fin du programme.	Le produit utilisé n'était pas un produit à faible production de mousse.	Assurez-vous que le produit utilisé est ajustat.
	Vous avez utilisé trop de produit.	Réduisez la quantité de produit dans le tiroir.
La machine vibre ou fait trop de bruit.	Les boulons de transport n'ont pas tous été enlevés.	Enlevez tous les boulons de transport.
	La machine n'est pas d'aplomb ou repose sur une surface irrégulière.	La machine doit être d'aplomb et reposer sur une surface plane.
	La quantité de linge dépasse les 5Kg (pour PFL105) ou 6Kg (pour PFL126).	Mettez moins de linge dans le tambour.
La machine n'essore pas et/ou l'évacuation ne marche pas.	Le tuyau d'évacuation est bouché.	Débouchez le tuyau d'évacuation.
	Le filtré est verrouillé.	Débloquez le filtré.
	Le bout du tuyau d'évacuation est situé à plus d'1 m au-dessus du sol.	Le bout du tuyau doit être situé à moins d'1 m au-dessus du sol.
	Linge en déséquilibre	Ajoutez du linge ou refaites un autre essorage.

Messages d'erreur

État du témoin lumineux				Cause	Solution
90°C	60 °C 40°C	20°C
Éteint	Éteint	Eteint	Clignotant	Porte mal fermée.	Fermez bien la porte.
Éteint	Éteint	Eteignant	Dysfonctionnement de l'arrivée d'eau	Assurez-vous que le robinet est ouvert. Vérifiez la pression de l'eau. Nettoyez le filtré d'arrivée d'eau.
Éteint	Éteint	Clignotant	Dysfonctionnement de l'évacuation	Le tuyau d'évacuation est peut-être plié ou bouché. Vérifiez l'installation du tuyau d'évacuation. Nettoyez la pompé d'évacuation.

Si le problème persiste, faites appel à un réparateur professionnel.

Données techniques

La fiche technique ci-dessous est celle d'une machine à laver domestique conforme à la directive européenne 1015/2010.

Fabricant	Proline
Type/description	PFL 105 W-F, PFL 105 W-E	PFL 126 W -F, PFL 126 W-E
Capacité	5 kg	6 kg
Vitesse de rotation	1000 rpm	1200 t/m
Classe d'efficacité énergétique ①	A+	A+
Consommation d'énergie annuelle ②	169 kWh	196 kWh
Consommation à l'arrêt	0,06 W	0,06 W
Consommation en mode veille	0,46 W	0,38 W
Consommation d'eau annuelle ③	9500 L	9900 L
Classe d'efficacité d'essorage ④	C	B
Cycle de lavage standard ⑤	Coton intensif	Coton intensif
Consommation d'électricité pour un cycle standard à 60° à charge pleine	0,914 kwh	0,989 kWh
Consommation d'électricité pour un cycle standard à 60° à charge partielle	0,724 kwh	0,676 kWh
Consommation d'électricité pour un cycle standard à 40° à charge partielle	0,546 kwh	0,662 kWh
Durée du programme standard à 60° à charge pleine	217 min	215 min
Durée du programme standard à 60° à charge partielle	208 min	161 min
Durée du programme standard à 40° à charge partielle	202 min	178 min
Niveau sonore (lavage)	62 dB	62 dB
Niveau sonore (essorage)	75 dB	77 dB
Construction	Autoportant	Autoportant
Hauteur	850 mm	850 mm
Largeur	595 mm	595 mm
Profondeur	470 mm	470 mm
Consommation électrique	2100 W	2100 W
Tension/fréquence nominales	220-240V/50 Hz	220-240V/50 Hz
Pression d'eau	0,05-1 MPa	0,05-1 MPa

1 A++ (efficacité maximale) à D (efficacité minimale) 2Consommation d'énergie de 196 kWh par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle, et sur la base de la consommation des modes à faible puissance. La consommation réelle dépend des conditions d'utilisation de l'appareil. 3Consommation d'eau de 9900 L par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle. La consommation réelle dépend des conditions d'utilisation de l'appareil. 4 Classe d'efficacité d'essorage B sur une échelle allant de G (moins efficace) à A (plus efficace) Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard. Ces programmes convi l'eau peut être différente de celle indiquée pour le cycle en question.

1A+++ (efficacité maximale) à D (efficacité minimale) 2Consommation d'énergie de 169 kWh par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle, et sur la base de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. Consommation d'eau de 9500 L par an, sur la base de 220 cycles de lavage standard avec un programme standard à 60°C et 40°C, à charge pleine ou partielle. La consommation d'eau réelle dépend des conditions d'utilisation de l'appareil. 4Classe d'efficacité d'essorage C sur une échelle allant de G (moins efficace) à A (plus efficace) Les programmes standard coton intensif à 60°C et à 40°C coton intensif sont les programmes de lavage standard. Ces programmes convi lle indiquée pour le cycle en question.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gêne occasionnée.
