Caractéristiques	Détails
Type de machine	Machine à café automatique
Capacité du réservoir d'eau	1,5 litre
Pression de la pompe	15 bars
Système de chauffe	Chaudière en acier inoxydable
Type de café	Café moulu et capsules
Fonctionnalités supplémentaires	Préparation de cappuccino, mousseur à lait intégré
Entretien	Programme de nettoyage automatique
Dimensions	23 x 34 x 43 cm
Poids	8,5 kg
Consommation énergétique	1400 W
Sécurité	Arrêt automatique, protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - Platinum Swing Up GAGGIA

Pourquoi ma GAGGIA Platinum Swing Up ne s'allume-t-elle pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Comment nettoyer ma machine à café GAGGIA Platinum Swing Up ?

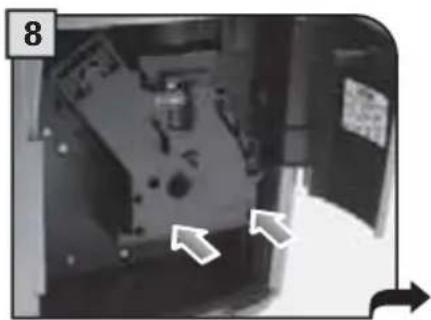

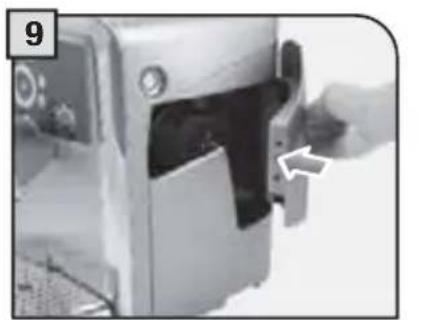

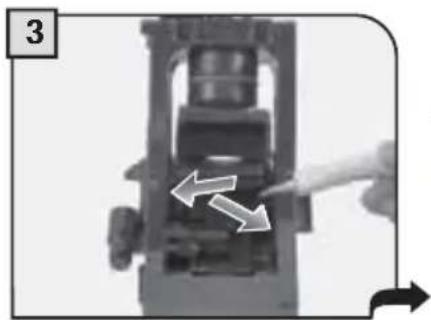

Pour nettoyer la machine, retirez le groupe de café et rincez-le à l'eau tiède. Nettoyez également le réservoir d'eau et les autres pièces amovibles avec de l'eau savonneuse.

Pourquoi ma machine ne produit-elle pas de café ?

Cela peut être dû à un réservoir d'eau vide ou un problème avec les grains de café. Assurez-vous que le réservoir est plein et que les grains sont correctement chargés.

Comment régler l'intensité du café sur ma GAGGIA Platinum Swing Up ?

L'intensité du café peut être réglée via le panneau de contrôle. Consultez le manuel pour voir comment ajuster les paramètres en fonction de vos préférences.

Que faire si ma machine à café fuit ?

Vérifiez que le réservoir d'eau est bien en place et qu'il n'y a pas de fissures. Examinez également les joints et les tuyaux pour déceler d'éventuelles fuites.

Comment détartrer ma GAGGIA Platinum Swing Up ?

Utilisez un détartrant compatible et suivez les instructions du fabricant. Généralement, cela implique de mélanger le détartrant avec de l'eau et de le faire passer par le circuit de la machine.

Pourquoi le café est-il trop amer ou trop faible ?

L'amertume peut être due à une mouture trop fine ou à une extraction trop longue. Un café trop faible peut résulter d'une mouture trop grossière ou d'un temps d'extraction trop court. Ajustez la mouture et le temps d'extraction en conséquence.

Comment régler la température de l'eau de ma machine ?

La température de l'eau est généralement prédéfinie. Cependant, si votre machine offre cette option, consultez le manuel pour savoir comment effectuer les réglages.

Ma machine émet-elle des bruits étranges, que faire ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Vérifiez que la machine est sur une surface plane et qu'aucun objet n'entrave le fonctionnement. Si le problème persiste, contactez le service client.

Comment savoir si mes grains de café sont trop vieux ?

Les grains de café perdent leur saveur avec le temps. Si le café a un goût rance ou si les grains sont ternes et sans éclat, il est temps de les remplacer.

MODE D'EMPLOI Platinum Swing Up GAGGIA

Veuillez dire attentivement le mode d'emploi

(notamment les consignes de sécurité) avant d'utiliser l'appareil.

FOR HOUSEHOLD USE ONLY USAGE DOMESTIQUE SEULEMENT

IMPORTANT SAFEGUARDS

Lors de l'utilisation d'appareils électriques, il est indispensable de respecter toujours les précautions de sécurité principales, y compris les suivantes :

1. Lire toutes les instructions.
2. Ne pas toucher de surfaces chaudes. Utiliser les poignées ou les boutons.
3. Afin d'éviter tout incendie, chocoléctrique et blessure, ne pas plonger le cordon, la fiche ou l'appareil dans l'eau ou dans n'importe quel liquide.
4. Il est nécessaire de contrôler attentivement lorsque l'appareil est utilisé par des enfants ou à leur proximité.
5. Débrancher de la prise de courant lorsque l'appareil n'est pas en service et avant son nettoyage. Laisser refroidir l'appareil aussi bien avant de retirerer et demettre en place ses accessoires qu'avant de le nettoyer.
6. Ne pas utiliser l'appareil avec un cordon ou une fiche déteriorés, après un mauvais fonctionnement de l'appareil ou son endommagement de n'importe qu'elle manière. Renvoyer l'appareil au centre d'assistance agrée le plus proche pour tout contrôle, réparation et réglage.
7. L'utilisation d'accessoires non recommandés par le constructeur de l'appareil pourrait engendrer des incendies, des chocs électriques et des blessures.
8. Ne pas utiliser à l'extérieur.
9. Ne pas laisser les cordonsPENDRE des bords de la table ou du plan de travail, ni toucher des surfaces chaudes.
10. Ne pas placer pres du feu ou sur une cuisine, electrique et a gaz, ou dans un four chaud.
11. Toutjours brancher le cordon d'alimentation à la machine d'abord et ensuite à la prise de courant sur le mur. Pour débrancher, éteindre toute commande en appuyant sur « OFF » et ensuite enlever la fiche de la prise de courant sur le mur.
12. Ne pas utiliser l'appareil pour toute autre utilisation non prévue.
13. Garder ces instructions.

CONSERVER CES INSTRUCTIONS

PRECAUTIONS

Cette machine est réservée à un usage domestique. Tout entretien, en dehors du nettoyage et de l'entretien usuel par l'usager, doit être fait par un centre de service autorisé. Ne pas plonger la base dans l'eau. Pour éviter les courts-circuits et les décharges électriques, ne pas démonter la base. Elle ne contient aucune piece qui demande un entretien de la part de l'usager. Toute réparation doit être effectuee par le personnel d'un service après-vente autorisé.

1 Vérifier si le voltage correspond bien aux specifications apparaissant sur la plaque signalétique.
2 Ne jamais mettre de l'eau tiède ou chaude dans le réservoir; mais toujours de l'eau froide.
3 Ne pas toucher les surfaces chaudes de l'appareil pendant le fonctionnement et en écarter le cordon électrique.
4 Ne pas utiliser d'alcool éthylique, de solvants, d'essences, de poudre à recycler et/ou d'objets abrasifs pour le nettoyage de la machine.
5 Utiliser de l'eau purifiée ou en bouteille pour assurer le bon goût du café. Quand même il vous sera nécessaire de faire le détrartage de votre machine tous les 2-3 mois.
6 Ne pas utiliser du café au caramel ou mélange avec toute autre recette.

INSTRUCTIONS SUR LE CORDON ELECTRIQUE

A Notre apparéil est muni d'un cordon électrique court afin d'éviter qu'il ne s'emmele ou qu'on ne s'y accroche.
B On peut utiliser une rallonge électrique ennant certaines précautions.
C. Si on utilise une rallonge, vérifier:

1 que sa tension est au moins égale à celle de l'appareil
2 qu'elle est munie d'une prise à trois fiches, avec mise à la terre, si c'est le cas pour le cordon de l'appareil
3 que le cable ne pende pas du meuble.

GENERALITIES 3

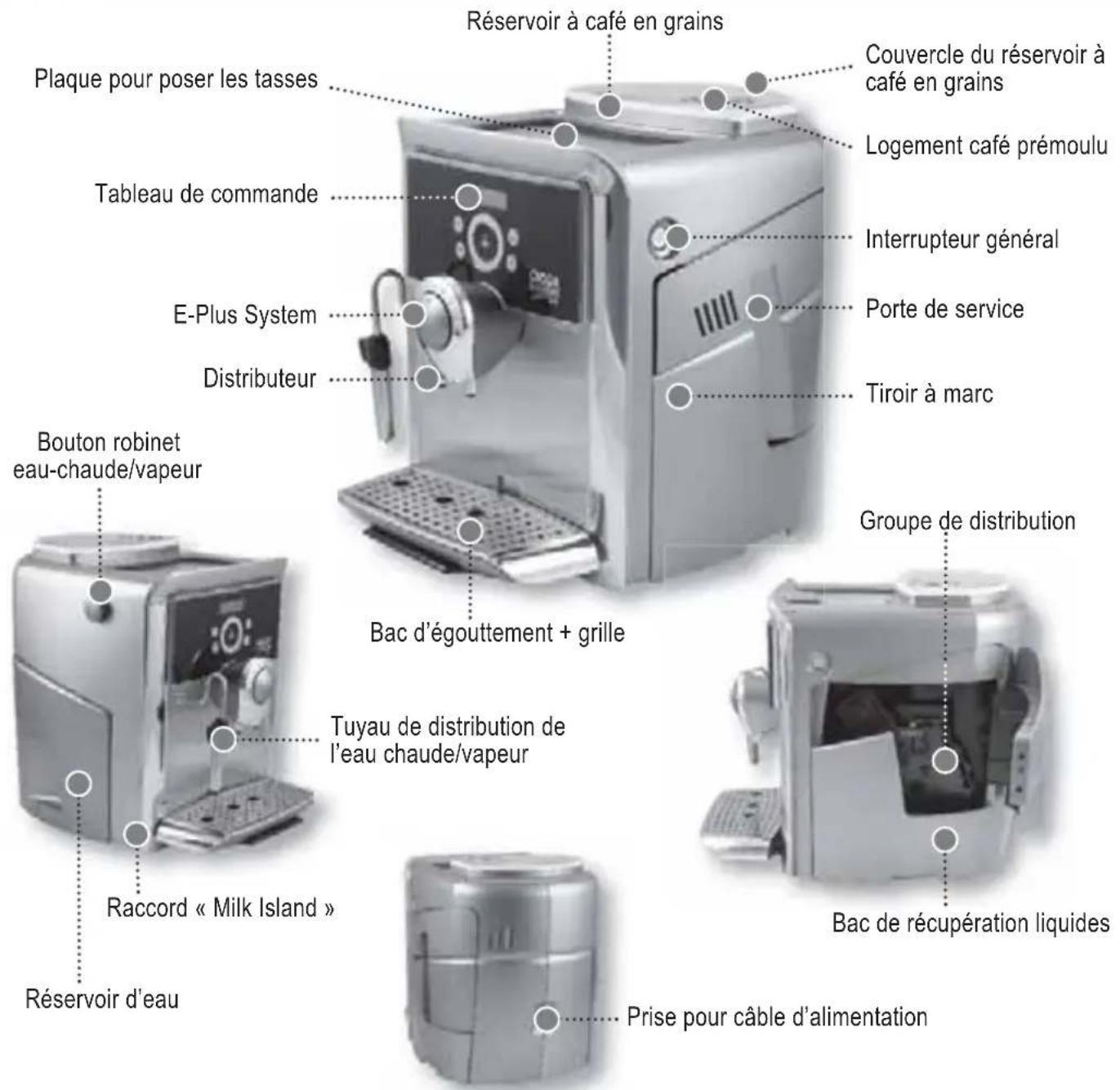

APPAREIL 4

ACCESSIONS 4

MISE EN PLACE 5

MISE EN MARCHE DE LA MACHINE 5

SELECTIONNER LA LANGUE 6

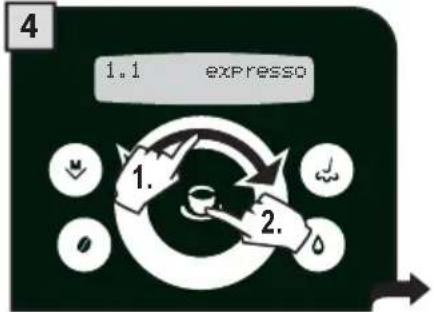

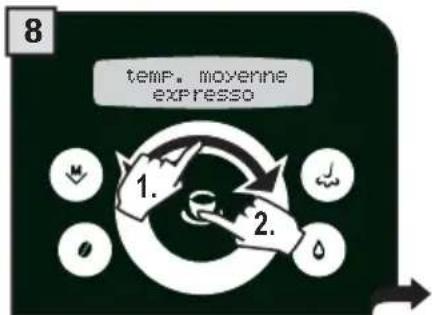

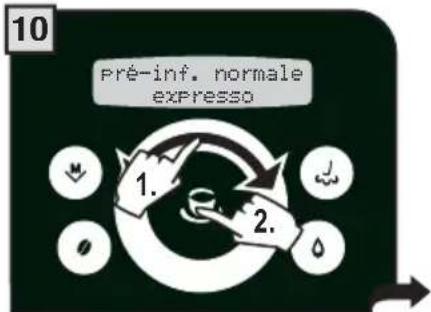

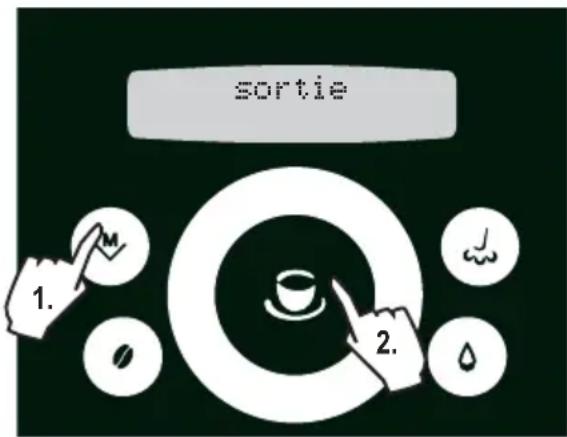

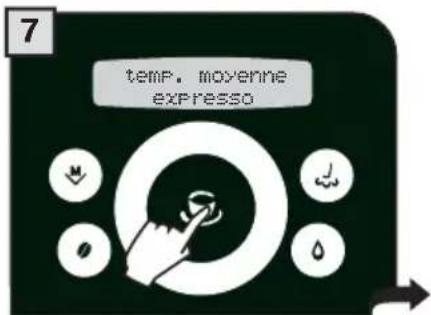

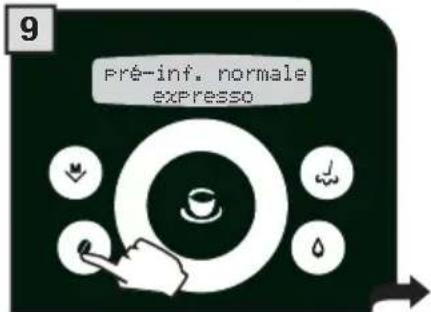

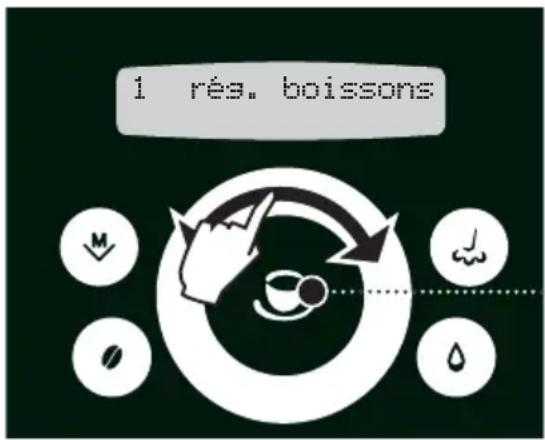

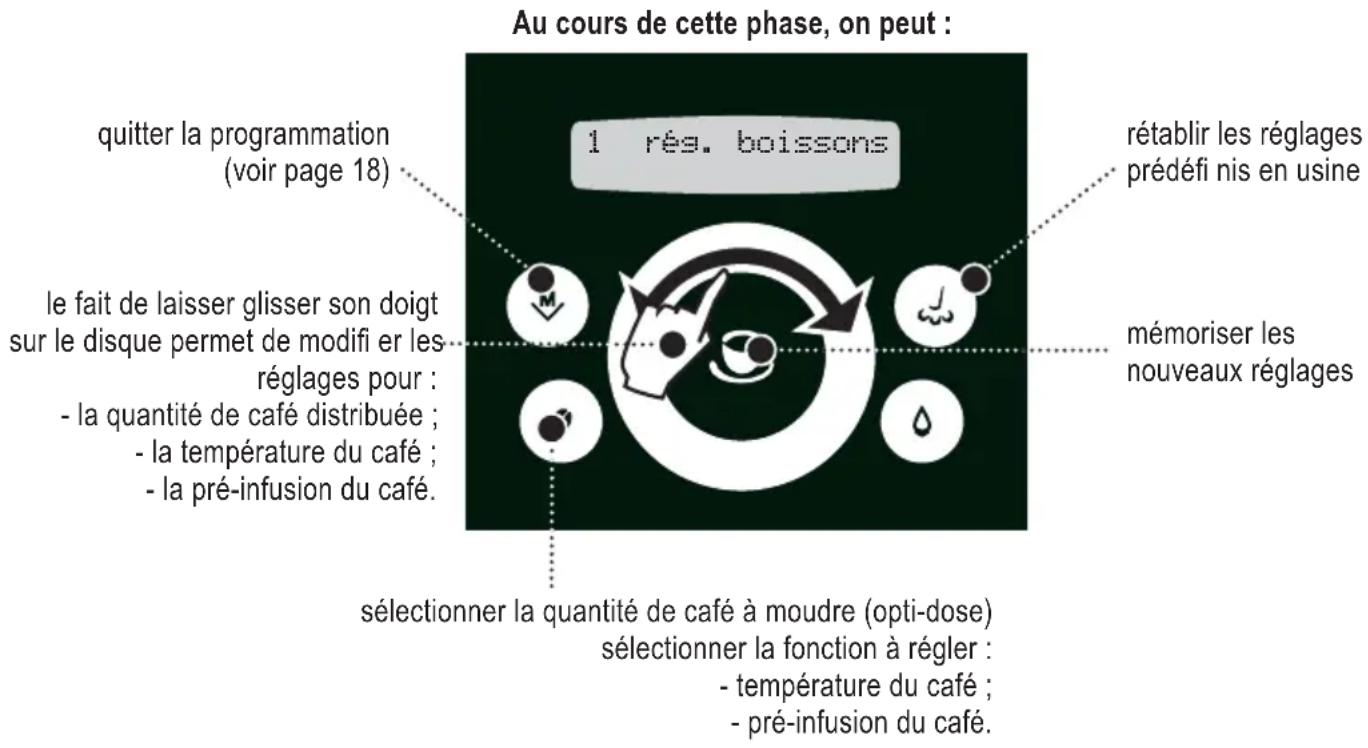

2.PROGRAMMATION A PARTIR DU MENU « RÉGLAGE DES BOISSONS » 16

PROGRAMMATION MACHINE 18

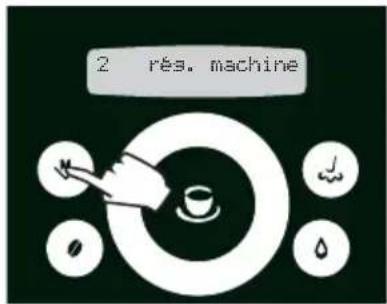

RÉGLAGE DE LA MACHINE 19

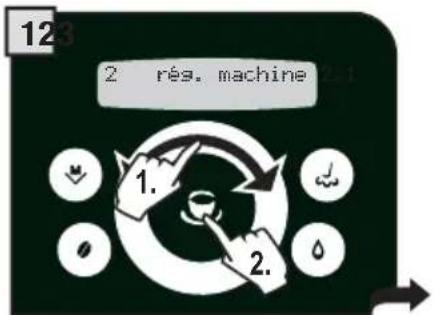

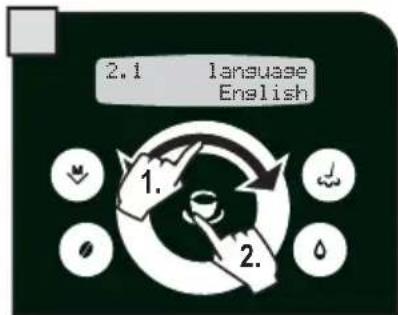

MENU LANGUE 19

MENU DE L'EAU 20

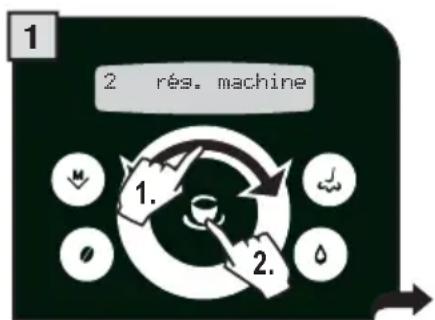

MENU《ALERTESSONORES》 20

DONNEES TECHNIQUES 36

GÉNÉRALITÉS

Cette machine à café est prévue pour la préparation de café expresso avec du café en grains et dispose d'un dispositif pour la distribution d'eau chaude et de vapeur.

Au design elegant, cet apparéil a été concu exclusivement pour un usage domestique et n'est donc pas indique pour un fonctionnement continu de type professionnel.

Attention : la société decline toute responsabilité en cas :

d'emploi inapproprié et non conforme à l'utilisation prévu;
- de réparations non effectuées dans des centres d'assistance agrées ;
- d'alteration du cable d'alimentation ;
- d'alteration de tout composant de la machine;
d'emploi de pieces de rechange et d'accessoires qui ne sont pas d'origine ;
- de default de detartrage de la machine ou de fonctionnement a des temperatures en dessous de 0^ .

DANS TOUS CES CAS, LA GARANTIE N'EST PAS VALABLE.

LE TRIANGLE D'AVERTISSEMENT INDIQUE TOUTES LES CONSIGNES IMPORTANTES POUR LA SECURITE DE L'UTILISATEUR. SE CONFORMER SCRUPULEUSEMENT À CES INDICATIONS POUR ÉVITER TOUT RISQUE DE BLESSURES GRAVES!

UTILISER CES INSTRUCTIONS POUR L'UTILISATION

Conserver ces instructions dans un lieu sur. Les joindre a la machine a cafe au cas ou Une autre personne devrait l'utiliser.. Pour d'ulterieures informations ou en cas de problemes s'adresser aux centres d'assistance Agreés.

CONSERVER TOUJOURS CES CONSIGNES.

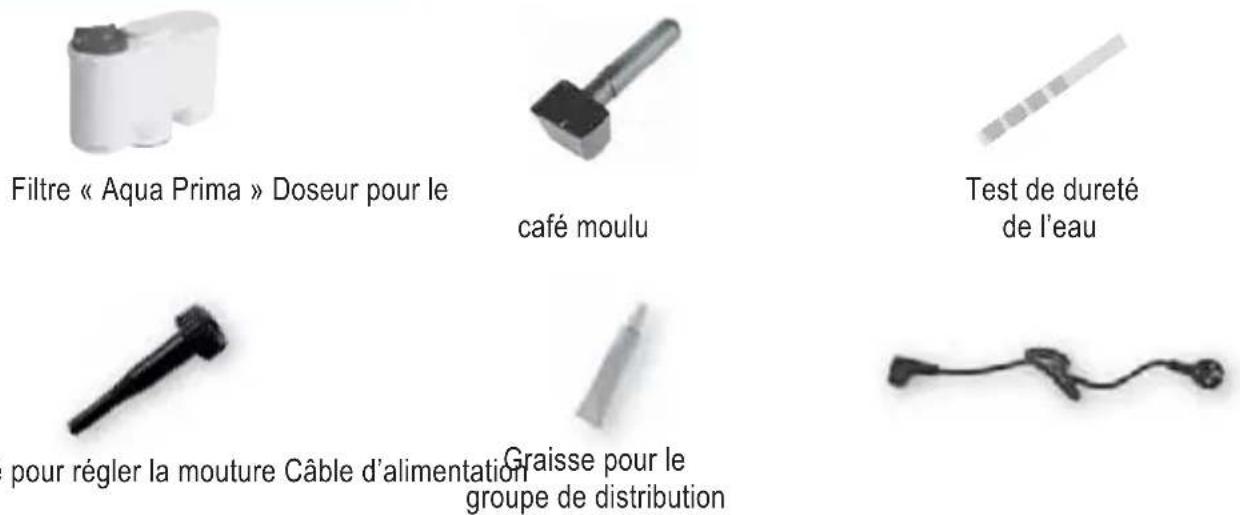

ACCESSIONS

MISE EN MARCHE DE LA MACHINE

S'assurer que l'interrupteur général ne soit pas actionné.

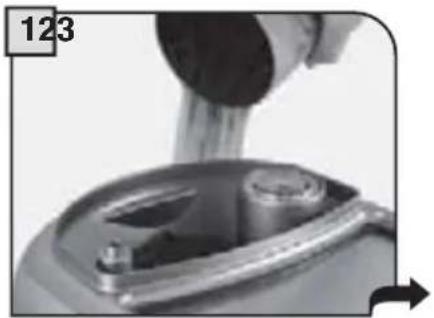

Retirer le couvercle du réservoir a café.

Remplir le réserve avec du café en grains.

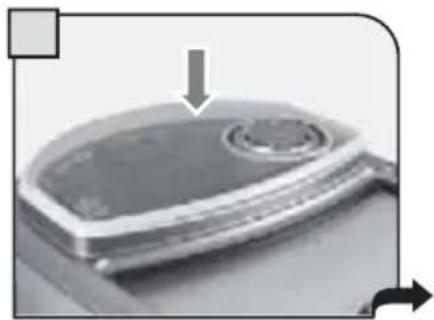

Fermer le couvercle en appuyant jusqu'au bout.

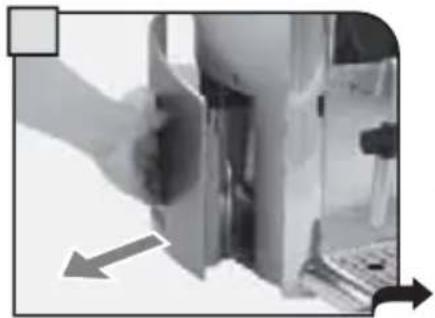

Retirer le réservoir à eau.
Nous conseillons d'installer le fi Itre « Aqua Prima » (voir page 7).

Remplir le réservoir avec de l'eau fraîche et potable, en veillant à ne jamais dépasser le niveau maximal marqué sur le réservoir. Replacer ensuite le réservoir.

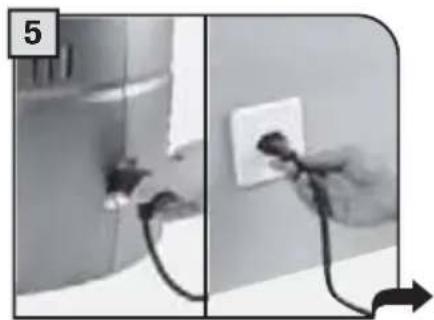

Brancher la fi che sur la prise située au dos de la machine. Brancher l'autre extrémité du cable sur une prise de courant appropriée (voir la plaquette des données).

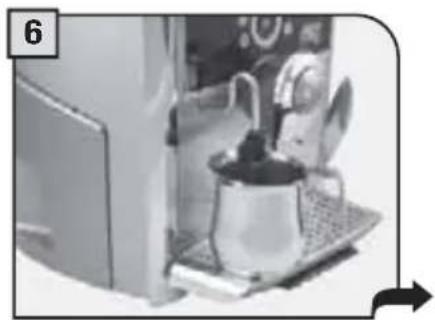

Placer un recipient sous la buse de distribution de l'eau chaude.

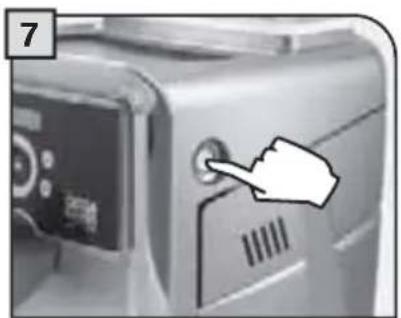

Appuyer sur l'interrupteur général et leMETRE sur la position «Allumé»

La machine effectue automatique l'amorcage du circuit hydraulique.

La machine est maintainant prete a fonctionner.

Il se peut que l'eau ne soit pas distribuée dans le recipient.

Ceci ne doit pas etre considere comme une anomalie.

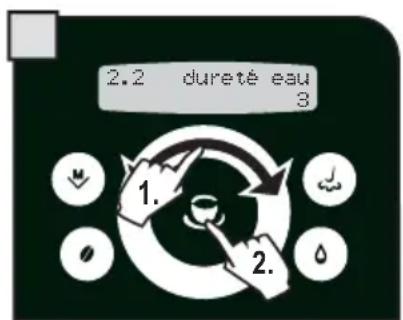

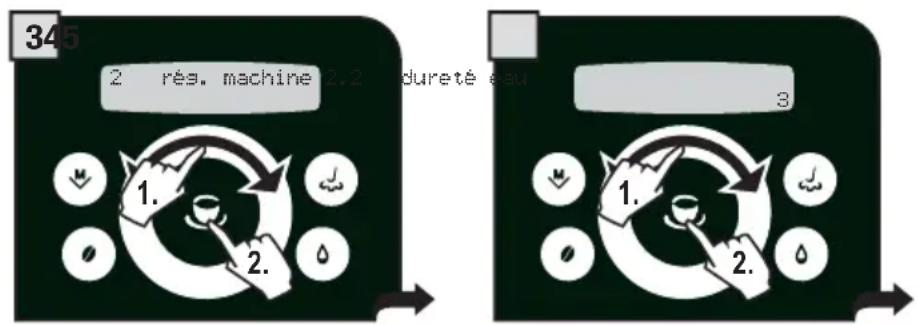

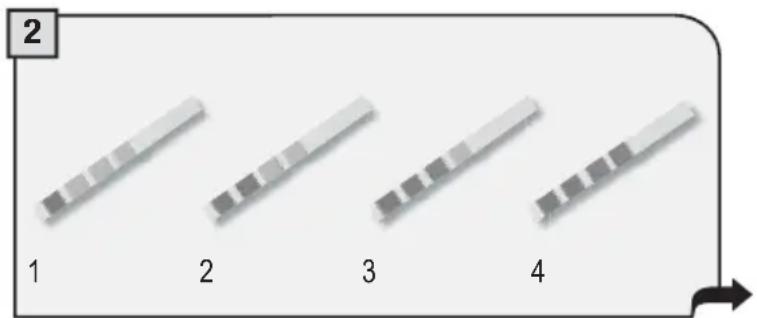

RÉGLER LE DEGRÉ DE DURETE DE L'EAU, VOIR « MENU DURETE DE L'EAU » PAGE 20.

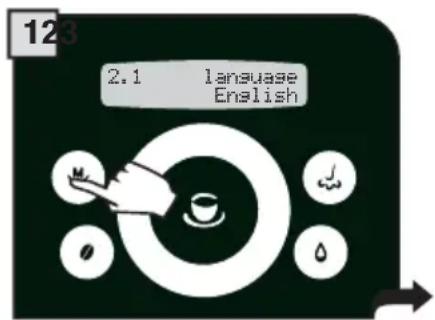

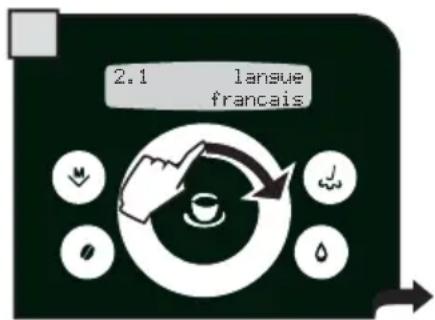

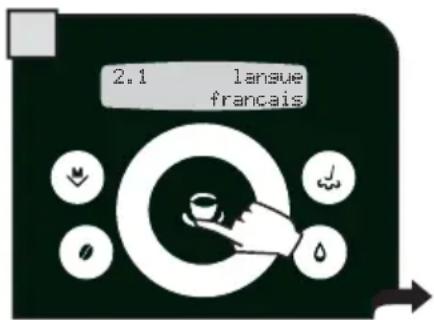

SELECTIONNER LA LANGUAGE

Lors de la première mise en marche de la machine, il faut selectionner la langue souhaitation ; cela permet d'adapter les parametes des boissons à ceux du Pays d'utilisation. C'est pourquoi certaines langues sont différenciees aussi en fonction du pays.

Selectionner la langue souhaitee en faisant glisser le doigt sur le disque de selection.

Lorsque la langue可以选择 est affi chee, appuyer sur

La machine se met en marche et permet d'afficher tous les messages dans la langue souhaïée.

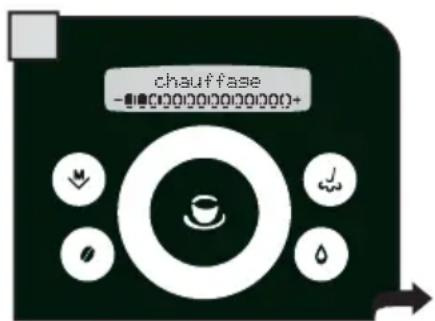

Attendre que la machine termine la phase de chauffage.

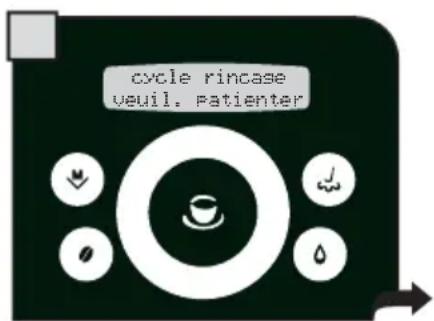

Une fois la phase de chauffage terminée, la machine effectue un cycle de finçage des circuits internes.

Une petite quantité d'eau est distribuée. Attendre que ce cycle se termine automatiquement. Pour activer/désactiver la fonction, voir page 21.

Ensuite l'écran de distribution des produits s'affi che.

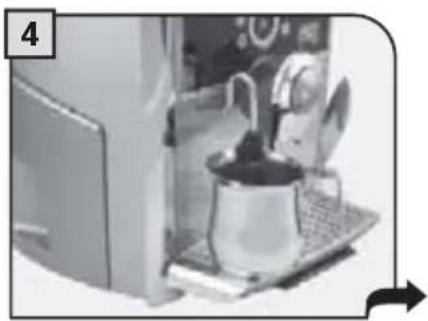

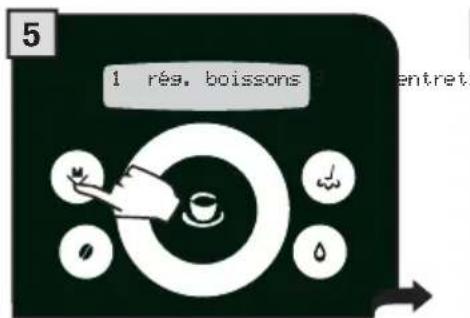

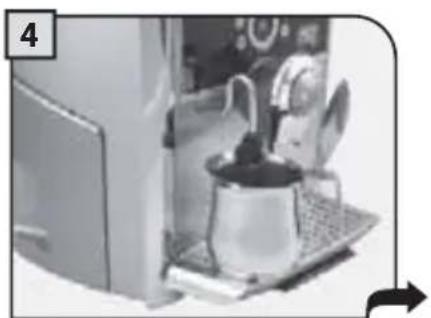

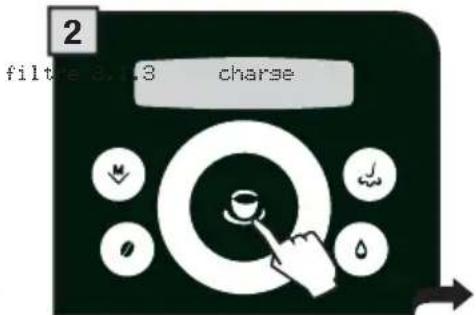

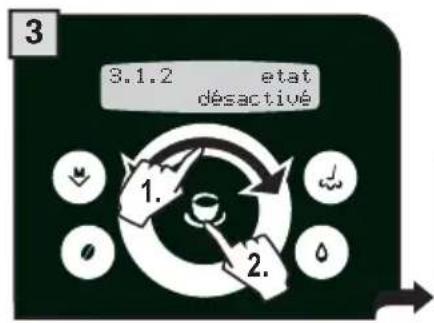

FILTRE « AQUA PRIMA »

Pour améliorer la qualité de l'eau utilisée, tout en garantissant la longévité de l'appareil, il est conseillé d'installer le fiitre « Aqua Prima ». Àpres l'installation, procédér avec le programme d'activation du fi litre (voir programmation) de manière à ce que la machine puisse prévenir l'utilisateur pour le remplacement du fi litre.

Déballer le fi Itre « Aqua Prima »; régler la date sur le mois en cours.

Insérer le fi Itre dans son logement à l'intérieur du réservoir vide (voir fi gure); Appuyer jusqu'au point d'arrêt.

Remplir le réservoir avec de l'eau froide potable. Laisser le fi Itre dans le réservoir plein pendant 30 minutes pour que I'activation soit correcte

Placer un réseau sous la buse de distribution de l'eau chaude/ vapeur

Appuyer sur M.

Choisir et appuyer sur la touche

Appuyer à nouveau sur

Choisir et appuyer sur la touche

Tourner le bouton jusqu'au point de repere . La distribution de I'eau chaude commence.

Quand la machine a terminé, tourner le bouton pour lemettre dans la position de repos () . Appuyer ensuite sur a plusieurs reprises jusqu'ac que I'inscription « sortie » apparaisse. Appuyer alors sur . La machine est ainsi prete a l'emploi.

• Pour obtenir 2 tasses, appuyer 2 fois sur la touche.
  Cette opération est possible jusqu'à ce que le café de la première sélection soit moulé.

sLECTIONNE

expresso

appuyer 2 fais

sLECTIONNE

expressodouble

• Pour la préparation de 2 tasses, la machine distribue la moitié de la quantité régée et interrompt brievement la distribution pour moudre la seconde dose de café. La distribution de café est ensuite reprise et terminée.

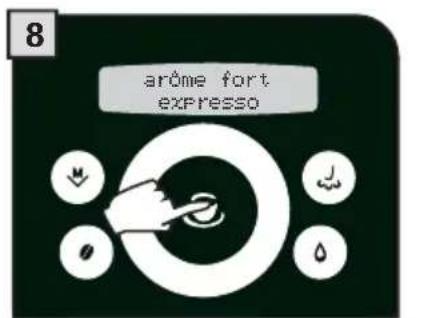

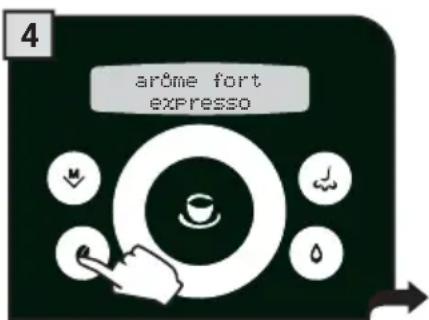

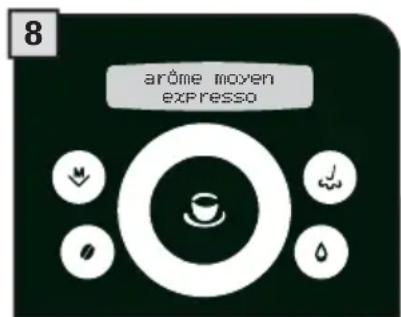

Trois sélections sont possibles en appuyant sur la touche (fort, moyen et léger) qui indiquent la quantité de café que la machine mout pour la préparation de la boisson. Cette touche permet également de selectionner la fonction de café prémoulu.

arome fort

EXPRESSION

arome moyen

expresso

arôme léser

expresso

SELECTIONNER LA QUANTITE DE CAFÉ À MOUDRE AVANT DE DISTRIBUTUER LA BOISSON.

Premoulu

expresso

Avec la machine à café Gaggia, vous pouvez utiliser tous les types de café en grains disponibles dans le commerce (pas au caramel).

Toutefois, le café est un produit naturel et ses caractéristiques peuvent changer selon son origine et son mélange.

Il se peut donc qu'avoc certains mélanges, après avoir sélectionné le café, ceci ne soit pas distribué et que la machine returne à l'état d'origine.

Dans ces cas, il est conseilé de réduire la quantité de café à moudre (par ex. de « fort » à « moyen »), en appuyant sur cette fonction.

DENSITÉ DU CAFÉ

E-Plus System a ete specialement conu pour donner a vaue cafe la densite et l'intensite souhaitees. Il suffi t de tourner le bouton pour modifi er le caractere qui correspond le meux a vos gouts.

E-PLUS SYSTEM - ESPRESSO PLUS SYSTEM

Pour régler la densité du café distribué. Le réglage peut également être effectué pendant la distribution du café. Ce réglage a un effet immédiat sur la distribution sélectionnée.

CAFÉ LÉGER

CAFE MOYEN

CAFE FORT

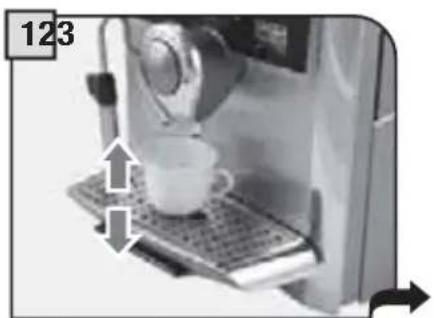

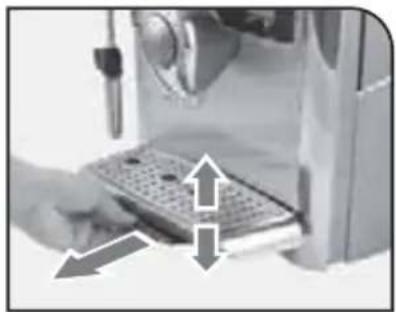

RéGLAGE DE LA HAUTEUR DU BAC D'ÉGOUTTEMENT

Régler le bac d'égouttement avant de distribuer les boissons api n de pouvoir utiliser n'importe quel type de tasses.

Pour régler le bac d'égouttement, tirer le levier et le soulever/baisser manuellement jusqu'à obtenir la hauteur souhaiée. Relâcher le levier pour garder la position choisisie.

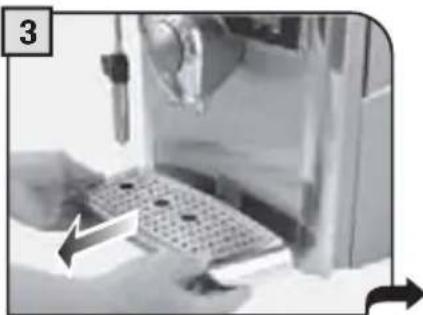

Remarque : vider et laver le bac d'égouttement quotidiennement.

RéGLAGE DU MOULIN À CAFÉ

La machine permet de regler le degré de mouture du café. Ceci dans le but d'adapter la distribution du café au goût personnel de chacun. Le réglage doit être effectué à l'aide du pivot situé à l'intérieur du réservoir à café ; appuyer sur le pivot et le tourner uniquement avec la clé fournie.

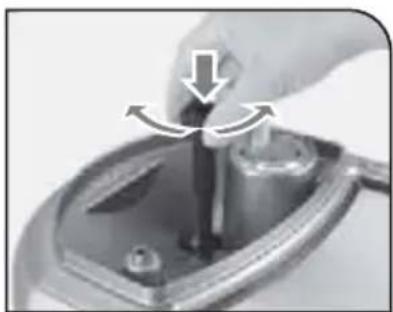

Presser et tournier le pivot d'un seul cran à la fois et distribuer 2 ou 3 cafés : c'est le seul moyen pour remarquer la variation du degré de mouture.

Les références à l'intérieur du réservoir indiquent le degré de mouture régle.

LA DISTRIBUTION DE CAFÉ PEUT ÉTRE INTERROMPUE À TOUT MOMENT EN APPUYANT DE NOUVEAU SUR LA TOUCHE

LA VAPEUR PEUT ATTEINDRE UNE TEMPERATURE ELEVÉE : RISQUE DE BRULURES. ÉVITER TOUT CONTACT DIRECT AVEC LES MAINS.

Vérifi er que tous les réservoirs soient propres ; suivre pour cela les indications du chapitre « Nettoyage et entretien » (voir page 30).

Pour la préparation de 2 tasses, la machine distribue le premier café et interrupt brievement la distribution pour moudre la seconde dose de café. La distribution de café est ensuite reprise et terminée.

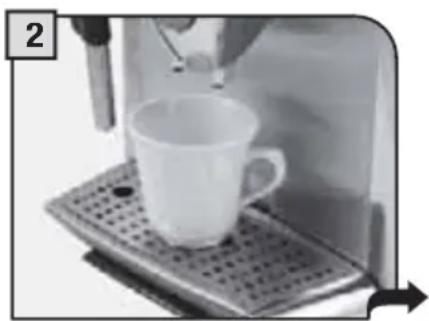

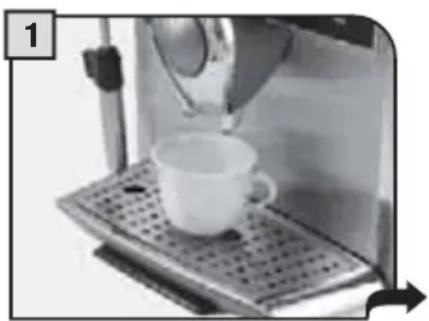

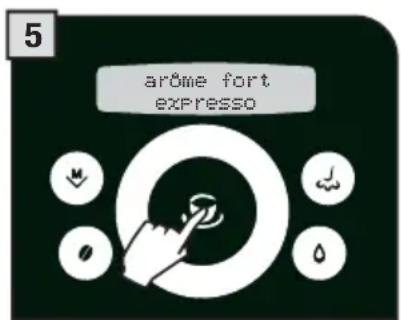

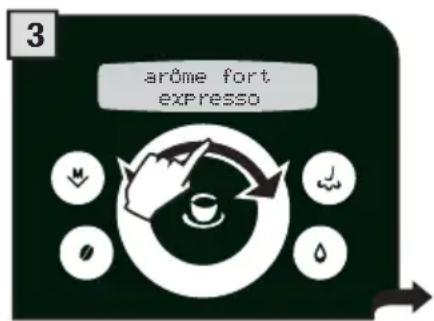

CAFÉ EXPRESSO / CAFÉ / CAFÉ ALLONGÉ

Cette procédure monte comment préparer un expresso. Pour préparer un autre type de café, le selectionner en faisant glisser le doigt sur le disque. Utiliser des tasses appropriees pour éviter que le café ne déborde.

Mettre 1/2 tasse(s) pour préparer un expresso

Mettre 1/2 tasse(s) pour préparer un café ou un café allongé.

Selectionner la boisson désirée en faisant glisser le doigt sur le disque de selection.

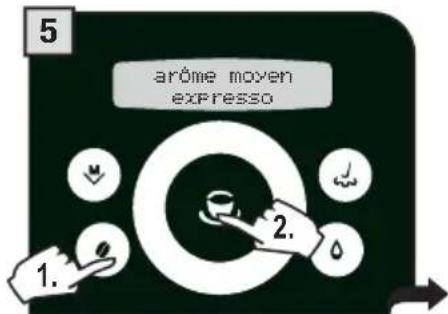

Selectionner eventuelflement la quantite de cafe a moudre en appuyant une ou plusieurs fois sur la touche

Appuyer sur la touche : une fois pour 1)tasse et deux fois pour deux tasses. La distribution de la boisson selectionnee commence alors.

La machine termine automatiquement la distribution du café selon les quantités régées en usine. Il est possible de personneliser les quantités (voir page 16).

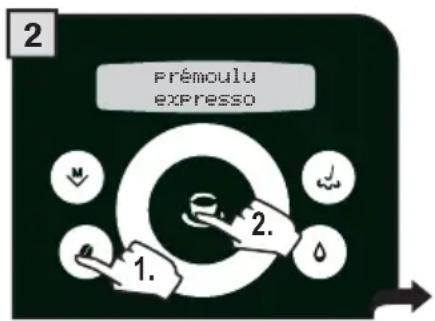

DISTRIBUTION DE LA BOISSON AVEC DU CAFÉ MOULU

La machine permet d'utiliser du café prémoulu ou decaféiné moulu. Verser le café prémoulu dans le compartment prévu à cet effet à côte du réservoir à café en grains. Ne verser que du café moulu pour machines à café expresso mais jamais du café en grains ou soluble.

ATTENTION: NE VERSER DU CAFÉ PRÉMOLU DANS LE COMPARTIMENT QUE POUR PREPARER UNE BOISSON AVEC CE TYPE DE CAFÉ.

NE VERSER QU'UNE SEULE MESURE DE CAFE MOULU À LA FOIS. LA MACHINE NE PEUT PAS DISTRIBUTUER DEUX CAFÉS EN MÉME TEMPS.

L'exemple reporté ci-dessous montre la préparation d'un expresso avec du café prémoulu. Le choix personnelisé d'utiliser du café prémoulu apparaît sur l'affi cheur.

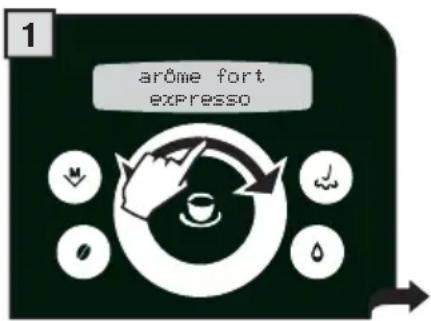

Selectionner la boisson désirée en faisant glisser le doigt sur le disque de selection.

Selectionner la fonction en appuyant sur la touche jusqu'à ce que l'option premoulu apparaisse. Confirmer en appuyant sur

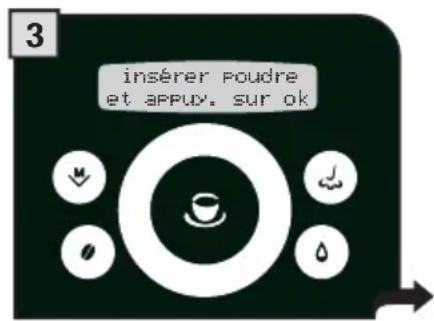

La page écran rappelle à l'utilisateur de verser le café mouludans le compartment prévu à cet effet.

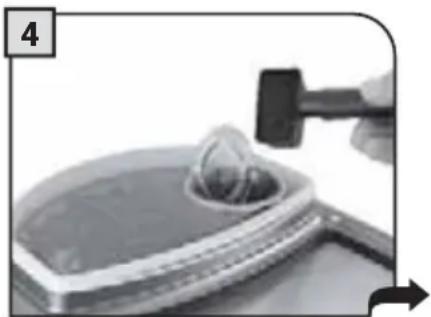

Verser le café moulu dans le compartment prévu à cet effet à l'aide de la mesure fournie.

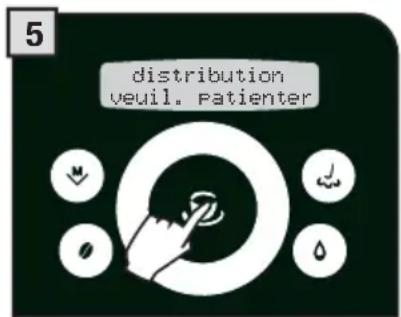

Appuyer sur la touche ; la distribution commence.

Remarque :

• Si la distribution ne démarre pas dans les 30 secondes qui suivent l'affi chage de la page écran (3), la machine returne au menu principal et décharge l'eventuel café introduit dans le tiroir à marc;
  Si le café premoulu n'est pas versedans son compartment, la machine ne distribuera que de I'eau ;
• Si la dose est excessive ou que 2 ou plusieurs mesures de café sont ajoutées dans le compartment, la machine ne distribue pas de boisson et le café versé sera décharge dans le tiroir à marc.

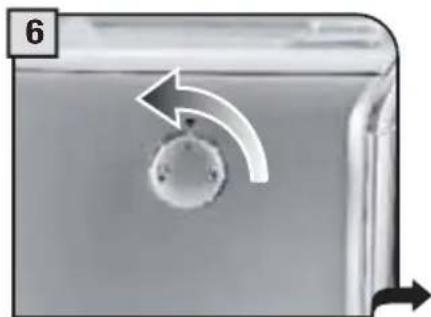

DISTRIBUTION D'EAU CHAUBE

AU DÉBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRULURES CAR IL PEUT Y AVOIR DES ÉCLABOSSURES D'EAU CHAUBE. LA BUSE POUR LA DISTRIBUTION DE L'EAU CHAUBE/ VAPEUR PEUT ATTEINDRE DES TEMPERATURES ÉLEVÉES : ÉVITER DE LA TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER EXCLUSIVÉMENT LA POIGNée PRÉVUE À CET EFFET.

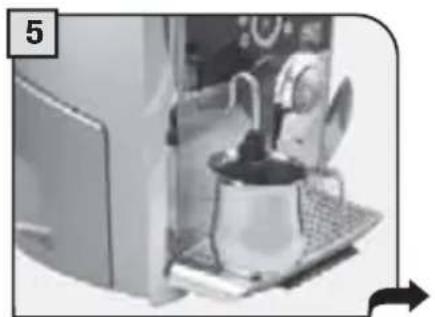

Placer un écipient sous la buse de l'eau chaude.

Appuyer sur la touch

Tourner le bouton jusqu'au point de repere

L'affi cheur indique....

Attendre que la quantité d'eau souhaïée ait eté distribuée.

Quand la machine a distribué la quantité désirée, tourné le bouton pour lemettre dans la position de repos ()

7

Répéter la procédure pour la distribution d'une tasse d'eau chaude supplémentaire.

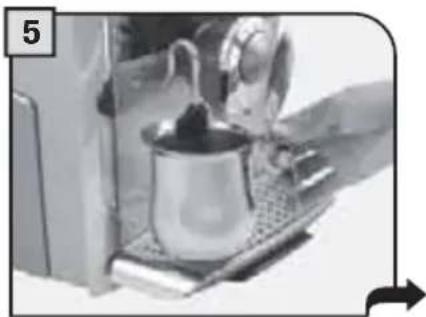

DISTRIBUTION VAPEUR

AU DÉBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRULURES CAR IL PEUT Y AVOIR DES ÉCLABOUSSURES D'EAU CHAUBE. LA BUSE POUR LA DISTRIBUTION DE L'EAU CHAUBE/ VAPEUR PEUT ATTEINDRE DES TEMPERATURES ÉLEVÉES : ÉVITER DE LA TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER EXCLUSIVEMENT LA POIGNÉE PRÉVUE À CET EFFET.

Placer un récipient contenant la boisson à rechauffer sous la buse de vapeur.

Appuyer sur la touche

Tourner le bouton jusqu'au point de repère

L'aff cheur indique....

Chauffer la boisson en agitant le recipient durant cette operation.

Quand la boisson est chaude, tourner le bouton jusqu'à la position de repos (●).

Nettoyer ensuite la buse de vapeur comme indiqué à la page 30.

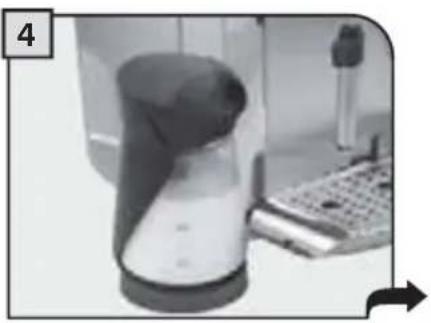

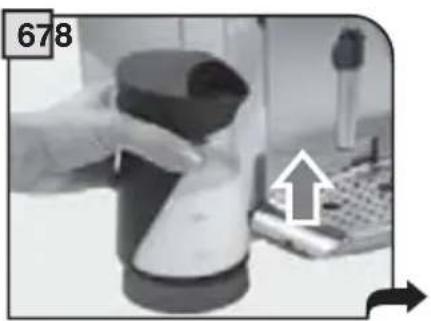

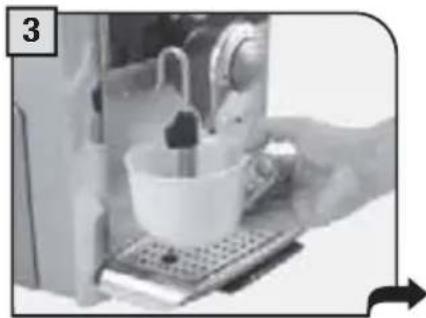

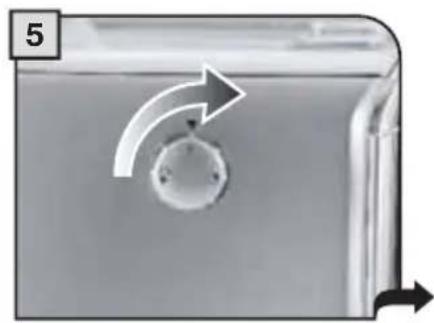

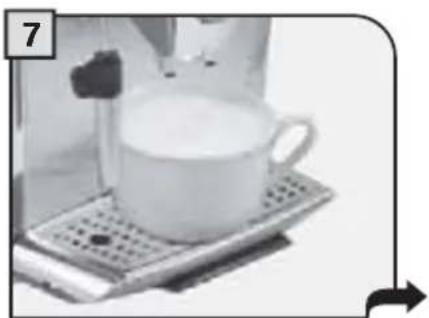

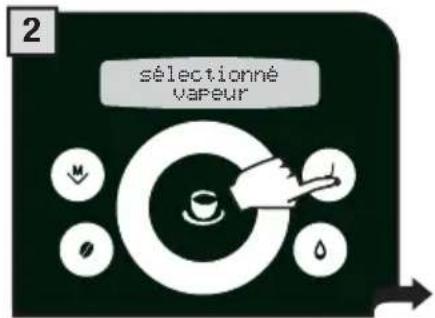

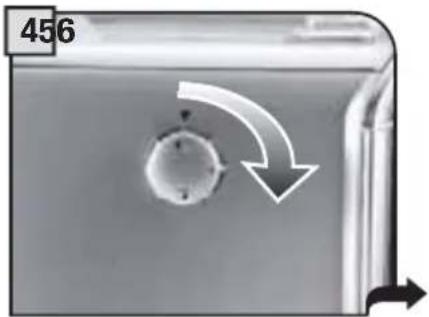

DISTRIBUTION CAPPUCCINO

AU DÉBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRULURES CAR IL PEUT Y AVOIR DES ÉCLABOUSSURES D'EAU CHAUBE. LA BUSE POUR LA DISTRIBUTION DE L'EAU CHAUBE/ VAPEUR POT ATTEINDRE DES TEMPERATURES ÉLEVÉES : ÉVITER DE LA TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER EXCLUSIVÉMENT LA POIGNÉE PRÉVUE À CET EFFET.

Remplir la tasse avec 1/3 de lait froid.

Appuyer sur la touche

Mettre la tasse sous la buse de vapeur.

Tourner le bouton jusqu'au point de repère

Emulsionner le lait en agitant la tasse durant cette opération.

Quand le lait est chaud, tournier le bouton jusqu'à la position de repos (●).

Mettre la tasse sous le groupe de distribution.

Appuyer une fois sur la touche : la distribution de café commence.

Nettoyer ensuite la buse de vapeur comme indiqué à la page 30.

Pour préparer 2 cappuccinos :

• émulsionner deux tasses de lait en suivant les points de 1 à 6 ;
• préparer deux cafés en suivant les points de 7 à 8 (appuyer dans ce cas deux fois sur la touche

Cet accessoire, que l'on peut acheter à part, permet de préparer très facilement et en toute commodité d'excellents cappuccinos.

Attention : avant d'utiliser le Milk Island consulter le manuel correspondant contenant toutes les précautions pour une utilisation correcte.

Remarque importante : la quantité de lait dans la carafe ne doit pas être inférieure au niveau

minimal « MIN » et ne doit jamais dépasser le niveau maximal « MAX ». ÀpRES avoir utilisé le

Milk Island, nettoyer soigneusement tous ses composants.

Il est conseilé d'utiliser du lait demi-ecréme et froid (0 - 8^) pour préparer le cappuccino,

afin d'obtenir le meilleur résultat.

Remplir la carafe avec la quantité de lait souhaïée.

Poser la carafe sur la base du Milk Island. Verifi er que la DEL (Diode electro-luminescente) qui se trouve sur la base soit verte.

Attendre que le lait soit emulsionné.

La machine s'arrête automatique au bout de 2 minutes de distribution continue de vapeur.

Pour distribuer encore de la vapeur,mettre le bouton sur la position et a nouveau sur la position

Tourner le bouton jusqu'à ce qu'il se place sur la position

Une fois l'émulsion souhaitatione atteinte, tourner le bouton jusqu'à la position de repos ()

Prelever la carafe en la prenant par la poignée.

Verser le lait dans la tasse après avoir fait quelques mouvements circulaires.

Mettre la tasse avec le lait émulsionné sous le distributeur. Distribuer le café dans la tasse.

L'utilisateur peut programmermer chaque boisson selon son goût personnel.

1.PROGRAMMATION POUR REGLAGES PERSONNELS

La quantité de café qui est distribuée dans la tasse chaque fois que l'on appuie sur le bouton peut être programméerapidement pour toutes les boissons.

Après avoir sélectionné le type de boisson à programmer, appuyer sur la touche sans la relâcher jusqu'à ce qu'apparaisse (par exemple) sur l'affi cheur :

Quand la quantite souhaitee est atteinte, appuyer a nouveau sur la touche

L'affi cheur indique :

memorisé
expresso

Cette quantité de café distribuée reste mémorisée et remplace les réglages précédents.

2.PROGRAMMATION A PARTIR DU MENU « RÉGLAGE DES BOISSONS »

Ce menu permet de régler les paramètres pour la préparation des boissons : appuyer sur la touche et selectionner « rég. des boissons » en faisant tourner le disque de selection d'un doigt :

Pour plus de précision, la page suivante montre comment programmer une boisson contenant du café ; les paramètres à saisir pour programmer chaque boisson peuvent être différents en fonction du type de boisson.

Verifi er que le réserve a eau et le réserve a cafe en grains soient pleins ;mettre la tasse sous le distributeur.

Selectionner la boisson a programme. Confirmer en appuyant sur

Appuyer sur la touche M.

Lorsqu'on change les réglages, le message affiché à l'écran commence à clignoter. Le clignotement se termine lorsque les variations effectuees sont mémorisées.

Selectionner « rég. boissons ». Appuyer sur la touche pour confirmer.

Appuyer plusieurs fois sur la touche pour régler la quantité de café à moudre ou selectionner l'emploi de café prémoulu. Mémoriser en appuyant sur

Modifi er la densité du café en faisant glisser le doigt sur le disque de seLECTION; confirmer en appuyant sur la touche

Appuyer pendant plus de deux secondes sur la touche pour pouvoir acceder aux autres paramétres à programme.

Modifi er la valeur de la temperature (elevée, moyenne, basse) en tournant le disque d'un doigt.
Mémoriser en appuyant sur

Appuyer sur la touche pour selectionner le parametre préinfusion.

Modifi er la valeur de la pre-infusion (normale, longue, non) en tournant le disque d'un doigt.
Mémoriser en appuyant sur

La pré-infusion : le café est légèrement humidifié avant l'infusion, ce qui lui permet de développer l'ensemble de son arôme, lui conférant ainsi un goût incomparable.

Certaines fonctions de la machine peuvent etre programmées api n de les adapter aux exigences personnelles.

Appuyer sur la touche pour: confirmer la selection;
-émoriser les nouveaux réglages

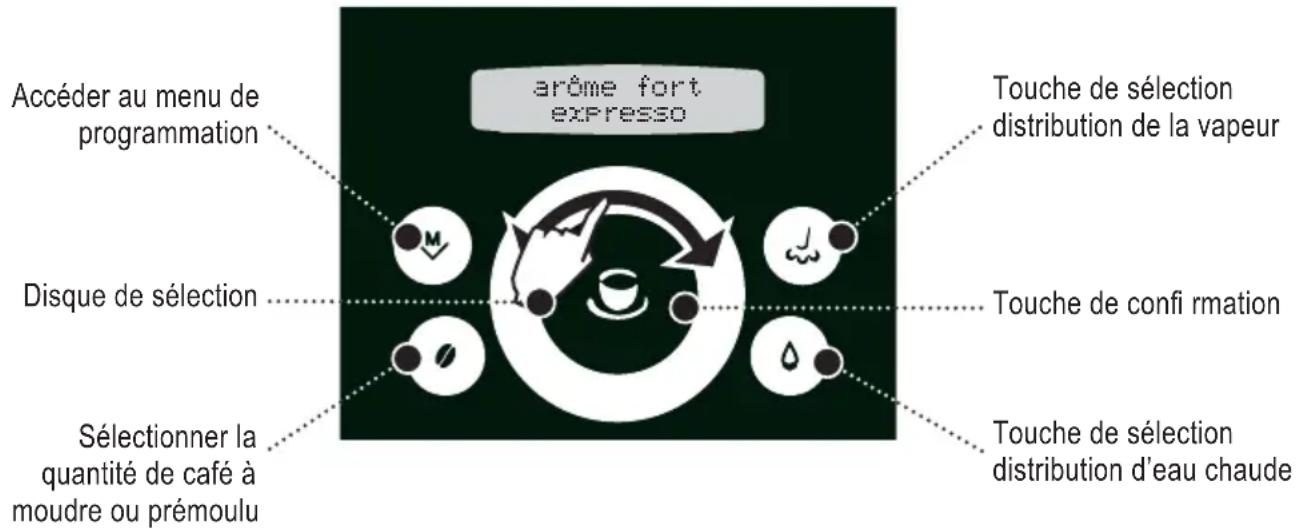

1 Appuyer sur la touche M. 2 Faire glisser le doigt sur le disque pour:
- selectionner les fonctions
- modifi er les paramètres des fonctions.

1 réa. boissons

Réglage des boissons (voir page 16)

4 economie d'en.

Economie d'energie (voir page 28)

2 réa. machine

Réglage de la machine (voir page 19)

5 fonct. spec.

Fonctions speciales (voir page 29)

3 entretien

Entretien (voir page 22)

Pour quitter la programmation :

RéGLAGE DE LA MACHINE

Pour modifi er les parametes de fonctionnement de la machine, appuyer sur la touche, selectionner « reg. machine » et appuyer sur la touche . Faire glisser le doigt sur le disque de selection pour :

2.1 langue français

sLECTIONner la langue des menus.

2.2 durete eau 3

choisir le degrde de durete de I'eau.

2.3 alertes son. activé

activer les alertes sonores

2.4 al. filtré activé

activer/ desactiver l'alerte fi Itre « Aqua Prima »

2.5 rincase activé

regler le rinceage des circuits du cafe.

Pour quitter la fonction « rég. machine » à n'importe quel niveau, sansémoriser les modifi cations, appuyer sur la touche M. Par exemple :

MENU « LANGUAGE »

rés. machine > langue. Ce menu permet de modifier la langue de l'afficheur.

Selectionner la langue souhaïée. La machine affi che ensuite tous les messages dans la langue souhaïée.

MENU « DURETE DE L'EAU »

rés. machine >dureté eau

La fonction « Durete de l'eau » permet d'adapter la machine au degré de durée de l'eau utilisée, api n qu'elle puisse demander de faire un cycle de détartrage au moment youlu.

La durée est exprimée avec une échelle de 1 à 4. La machine est préréglée sur 3.

Plonger dans l'eau la bande de test fournie avec le kit pendant une seconde, af n de vérifi er la durée de l'eau.

Déterminer la valeur.

La bande ne peut etre utilise que pour une seule mesure.

Régler la durée de l'eau sur la valeur du test et memoriser.

MENU « ALERTES SONORES »

rés. machine > alertes son.

Pour activer/ désactiver le signal sonore chaque fois que l'on appuie sur une touche.

3

Sélectionner en glissant le doigt sur le disque de sélection.

Il est possible de régler :

-activé

-désactive

Mémoriser en appuyant sur

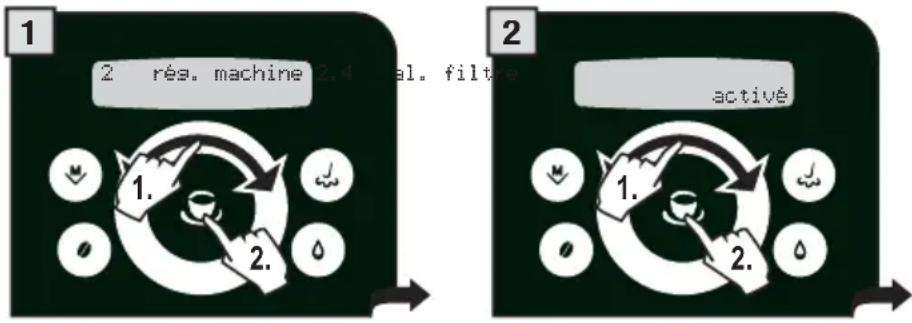

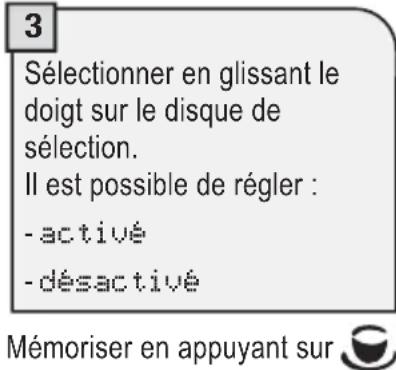

MENU « ALERTE FiltRE »

rés. machine > al. filtré

Pour activer/ désactiver le signal indiquant qu'il faut replacer le fi Itre « Aqua Prima ». En activant cette fonction, la machine avertit l'utilisateur quand le fi Itre « Aqua Prima » doit être replacé.

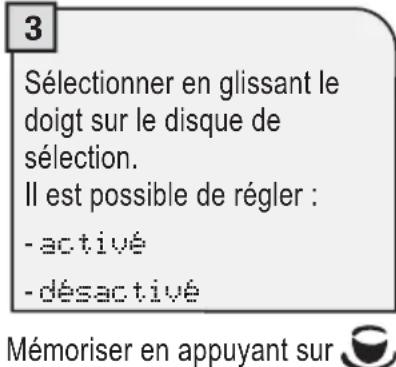

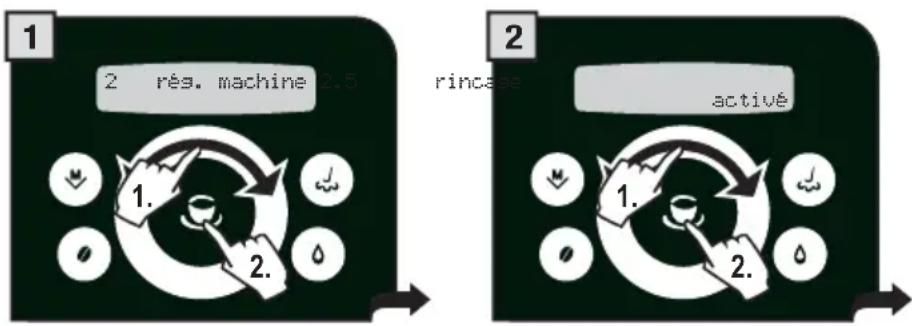

MENU « RINÇAGE »

rés. machine > rincase

Ce menu permet le nettoyage des conduites internes a fi n de garantir que la distribution des boissons soit effectue uniquement avec de l'eau fraîche. Cette fonction est activée par défaut par le fabricant.

Remarque: ce rinceage doit etre fait apres la phase de chauffage a chaque mise en marche de la machine.

ENTRETIEN

Pour acceder aux programmes d'entretien de la machine, appuyer sur la touche et selectionner « entretien » et appuyer sur la touche . Faire glisser le doigt sur le disque de selection pour :

3.1

filtre

acceder au menu spécifique que pour la gestion du fi Itre « Aqua Prima »

3.8 1av. group

laver le groupe de distribution.

3.2

detart.

acceder au menu spécifique que pour la gestion du détartrage.

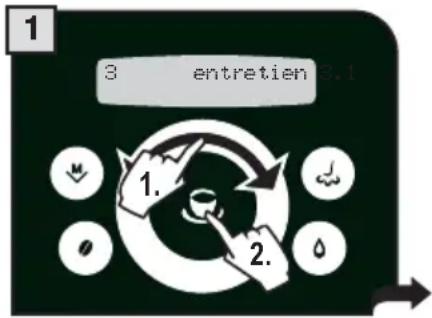

MENU « FILTRE À EAU »

entretien > filtre . Pour gérer le filtré « Aqua prima »

fi1

Dans ce menu, on peut :

• voir la quantité d'eau (en litres) qu'il reste avant de remplacer le fiître ;
• activer/ désactiver l'etat du fi Itre ;
• executer le remplissage/activation du fi Itre.

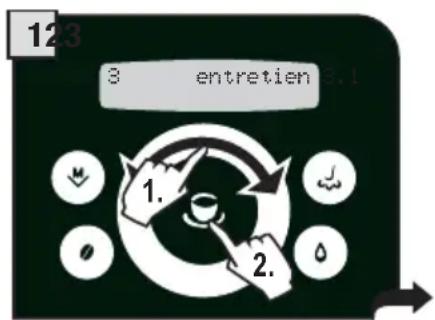

Litres restants

entretien > filtr litres rest.

Pour affi cher combien de litres d'eau peuvent encore etre traites avant de remplacer le fi Itre « Aqua Prima »

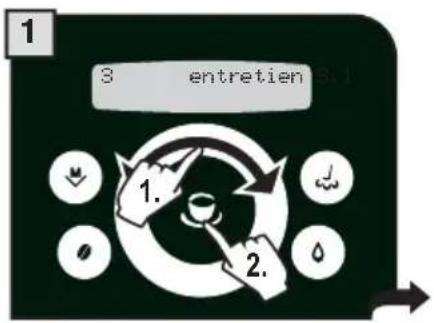

État du filtré

entretien>filtre>état

Pour activer/ désactiver le contrôle du fiitre; la machine vérifié quand le fiitre « Aqua prima » doit être remplaced et le communique à l'utilisateur. Cette fonction doit être activée quand le fiitre est monté.

4 Sélectionner en glissant le doigt sur le disque de sélection. Il est possible de régler : -activé -désactivé

Mémoriser en appuyant sur

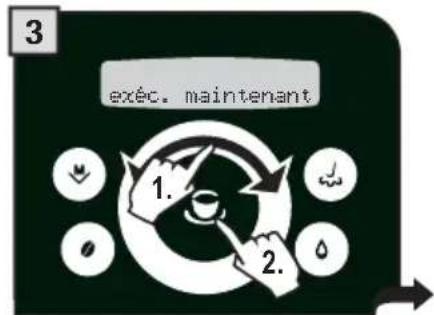

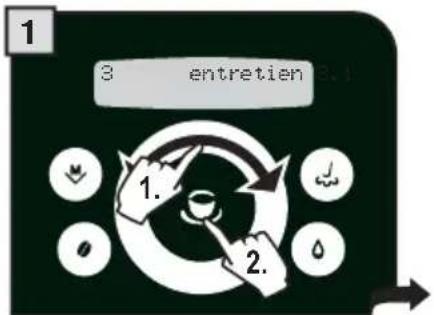

La charge du filtré

entretien>filtre>charge

Pour initiaiser le fi Itre « Aqua prima » ; cette opération doit etre executee au moment de monter un fi Itre neuf.

Placer un écipient sous la buse de vapeur.

Tourner le bouton jusqu'au point de repère

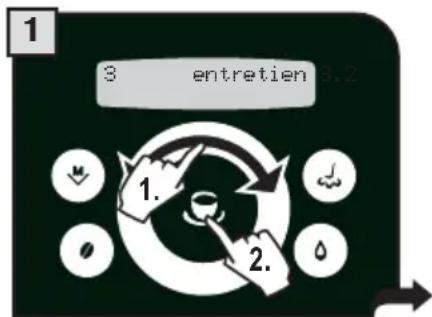

MENU « DÉTARTRAGE »

entretien > detart. Pour gerer le detartrage des circuits de la machine.

Dans ce menu, on peut :

• voir les litres qui restent avant le détartrage ;
• executer le cycle de détartrage de la machine.

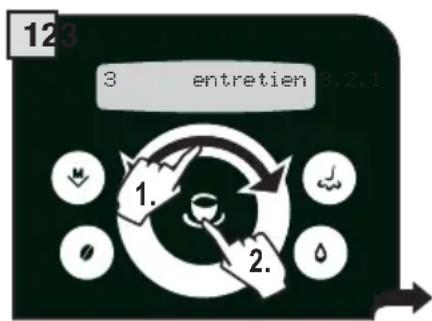

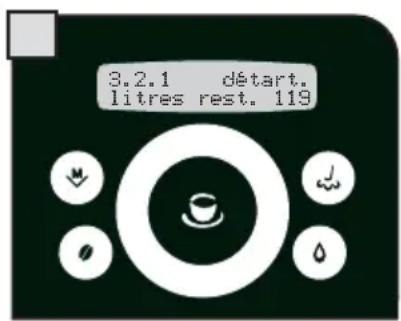

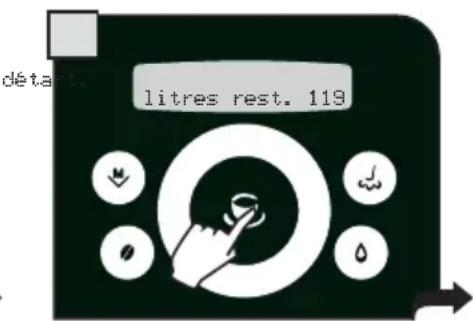

Litres restants

entretien >detart. >litres rest.

Pour affi cher combien de litres d'eau peuvent encore etre traites avant que la machine ne demande un cycle de détartrage.

Cycle de détartrage

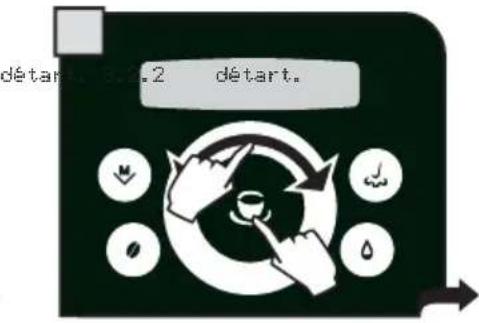

entretien >detart. >exec. maintainant

Cette fonction permet d'executer le cycle automatique de détartrage. Le détartrage est nécessaire tous les 3-4 mois, quand l'eau s'écoule plus lentement que d'habitude ou quand la machine le signale. La machine doit être allumée et elle gère automatiquement la distribution du détartrant.

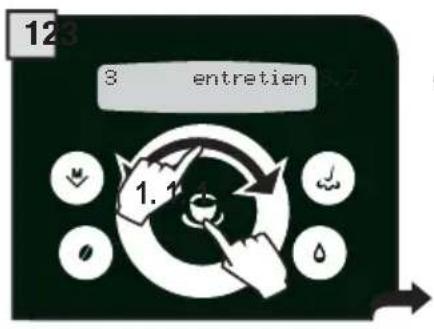

PENDANT CETTE OPÉRATION, LA PRESENCE D'UNE PERSONNE EST NÉCESSAIRE. ATTENTION! NE JAMAIS UTILISER DE VINAIGRE POUR DÉTARTRER LA MACHINE.

Pour détartrer, utiliser un produit détartrant pour machines à café ni toxique ni nocif, disponible dans le commerce. La solution utilisée doit être éliminée conformément à ce qui est prévu par le producteur et/ou par les normes en vigueur dans le pays où la machine est utilisée.

Remarque: avant de commencer le cycle de détartrage, vérifi er :
1. qu'un récipient de taille suffi sante ait été mis sous la buse de l'eau ;
2. QUE LE FILTRE « AQUA PRIMA » NE SOIT PLUS DANS LE RÉSERVOIR À EAU .

Le détartrage a lieu à une température contrôle. Si la machine est froide, attendre qu'elle arrive à la juste température ; dans le cas contraire, procédér comme suit pour refroidir la chaudière :

S'il est nécessaire de chauffer la chaudière, la machine execute ce processus de façon autonome ; quand la phase de chauffage est terminée, le message « ouvrir le robinet d'eau » est affiché. Proceder ensuite comme décrit à partir du point 5.

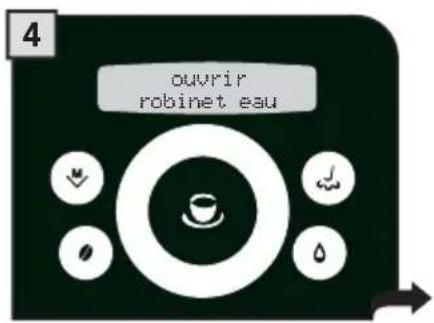

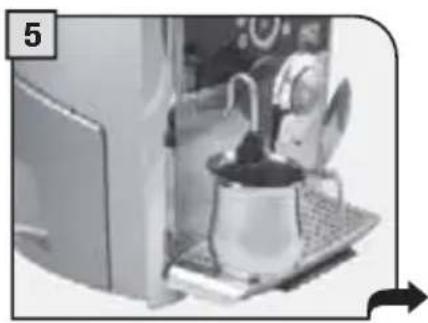

Placer un recipient sous la buse de vapeur.

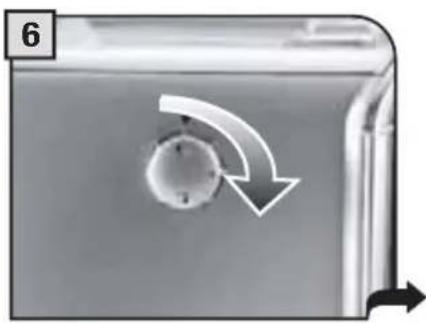

Tourner le bouton jusqu'au point de repere

La chaudière est à la juste température quand le message suivant est affché

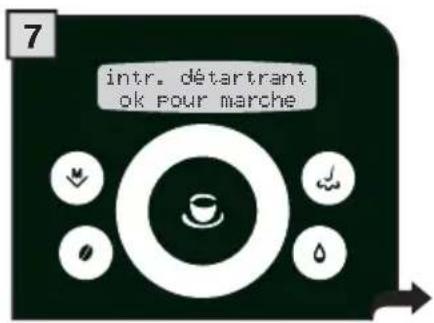

Verser la solution détartrante dans le réservoir. Remetre ce dernier dans la machine.

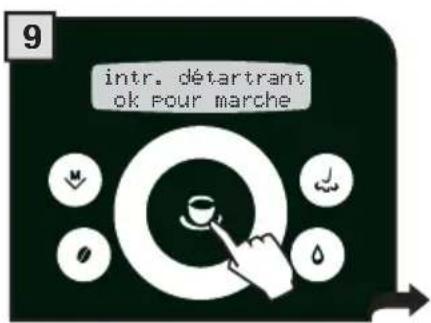

Appuyer sur la touche pour faire demarrer le cycle.

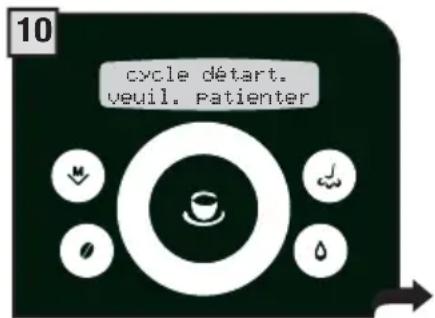

La machine commence à distribuer la solution détartrante dans la buse de distribution de l'eau chaude. La distribution a lieu à des intervalles préétablis pour permettre à la solution d'agir de façon effi cace.

Les intervalles sont affi chés api n de pouvoir vérifi er l'etat d'avancement du processus.

Quand la solution est terminée, l'aff cheur indique :

Enlever le réserve à eau, le rincer à l'eau froide pour éliminer toute trace de solution détartrante et le replir d'eau froide potable.

Remetre le réservoir contenant de l'eau froide potable dans la machine.

Rincer les circuits de la machine en appuyant sur la touche

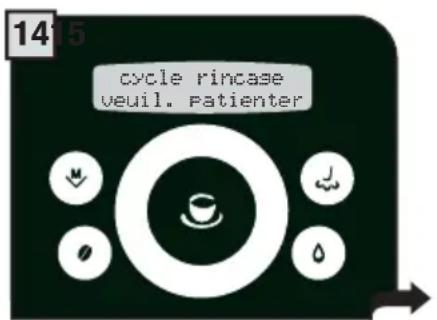

La machine proce du rincage.

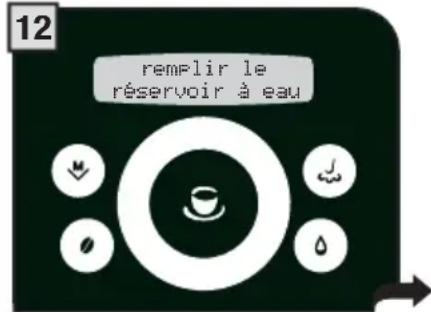

Durant le rincage, la machine peut demander de replir le réservoir a
eau.

La page écran suivante apparait quand le rincege est terminé. L'écran affi che ensuite la page écran de l'entretien.

Tournier le bouton jusqu'à la position de repos (●). Vérifi er la quantité d'eau dans le réservoir et monter de nouveau éventuelles le fi Itre « Aqua prima »

Lorsque le détartrage est terminé, returner au menu principal pour la distribution des boissons.

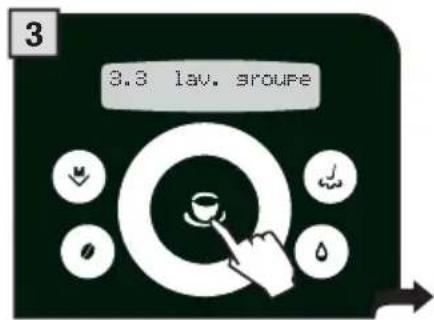

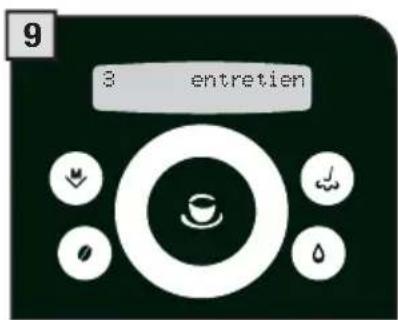

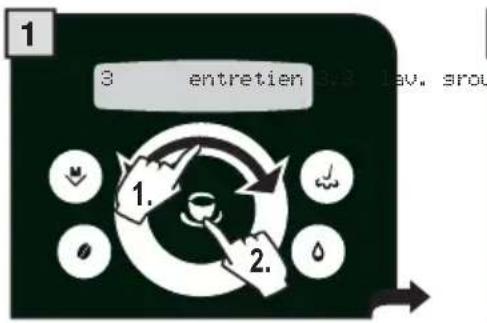

Lavage du groupe

entretien>lav.groupe

Cette fonction permet d'effectuer le nettoyage des circuits internes de l'appareil qui servent à la distribution du café. Il suffit de laver le groupe de distribution avec de l'eau, comme indiqué à la page 31. Ce lavage compte l'entretien du groupe de distribution.

On conseille d'effectuer ce cycle tous le mois ou bien après 500 cafés au moyen des pastilles qui peuvent être achétées séparément auprès de votre revendeur.

Remarque: avant d'activer cette fonction, vérifier :

1. qu'un récipient de taille suffi sante se trouve sous la buse du distributeur ;
2. que la pastille spéciale pour le nettoyage ait ete introduite dans le groupe de distribution ;
3. que le réservoir à eau contienne une quantité d'eau suffi sante.

LE CYCLE DE LAVAGE NE POT PAS ETRE INTERROMPU.
PENDANT CETTE OPÉRATION, LA PRESENCE D'UNE PERSONNE EST NÉCESSAIRE.

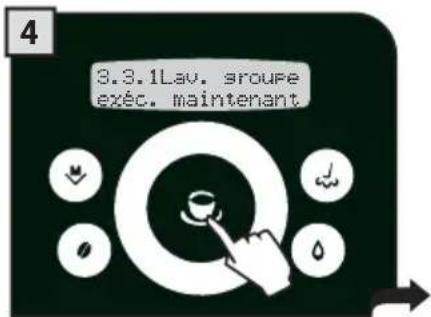

Confirmer avec la touche

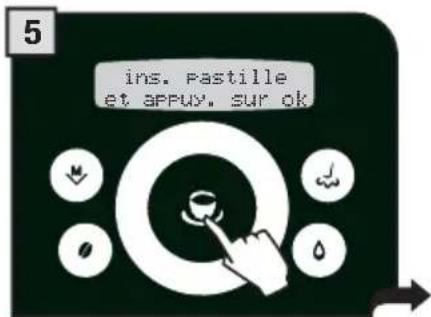

Introduire la pastille comme indiqué plus haut. Appuyer sur pour commencer.

Attendre que le cycle soit terminé.

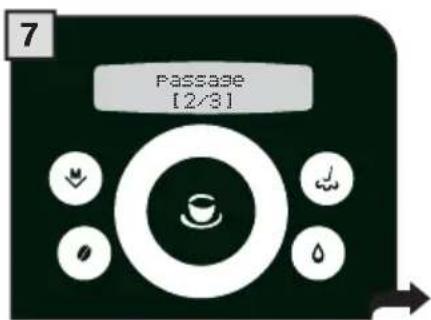

Il est possible de vérifier l'etat d'avancement du lavage.

Le groupe est lavé. Quitter la programmation. (voir page 18).

ÉCONOMIE D'ENERGIE

Pour régler les paramètres de l'économie d'énergie de la machine, appuyer sur la touche selectionner « économie d'en. » et appuyer sur la touche . Faire tournier le disque de seLECTION d'un doigt pour :

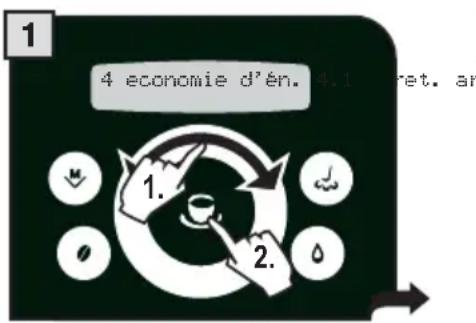

4 economie d'en.

Saisir le temps qui doit s'écouler avant que la machine se mette en économie d'énergie.

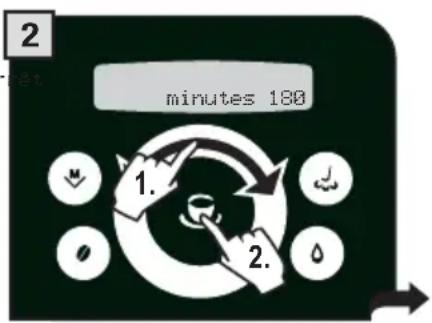

RETARD ARRÉT

économie d'en., >ret, arrêt.

Le temps de retard à l'arrêt est fi xé par défaut à 180 minutes.

3

Sélectionner en glissant le doigt sur le disque de sélection.

Il est possible de régler :

• 15 minutes - min

-180 minutes -max

Mémoriser en appuyant sur

DES FONCTIONS SPECIALES

Ce menu permet d'acceder aux fonctions spéciales prévues sur la machine.

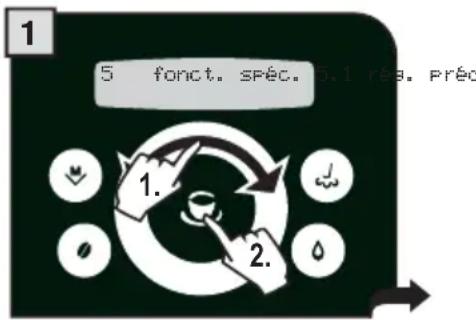

Pour ce faire, appuyer sur la touche etCHOISIR « fonct. spec. » et appuyer sur la touche Faire glisser le doigt sur le disque de selection pour :

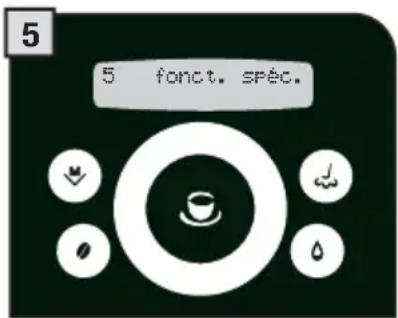

5 fonct. spéc.

rétablir les paramètres de base de la machine.

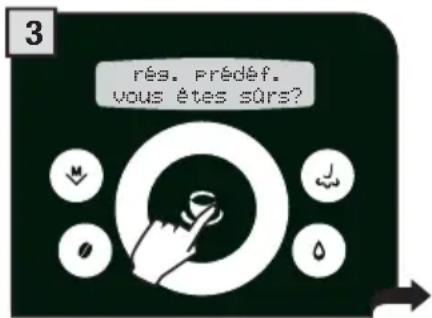

RÉTABLIR RÉGLAGES

fonct. spéc. > réa, Prédéf.

Ce menu contient la fonction pour rétablit toutes les valeurs régées en usine. Cette fonction est particulièrement importante pour rétabrir les paramètres de base.

TOUS LES RÉGLAGES PERSONNELS SERONT DéFINITIVEMENT PERDUS ET NE POURRONT PLUS ÉTRE RÉCUPÉRÉS. UNE FOIS LES PARAMÉTRES STANDARD RÉTABLIS, L'UTILISATEUR POURRA REPROGRAMMER TOUTES LES FONCTIONS DE LA MACHINE, S'IL LE SOUHAITE.

Selectionner en appuyant sur

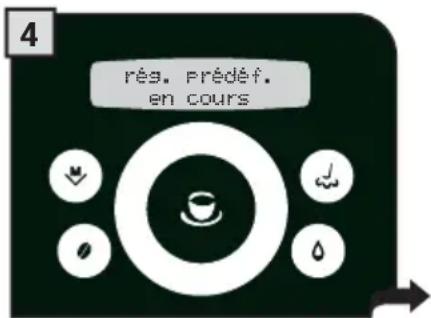

Le rétablissement est exécuté en

appuyant sur la touche

Le message confirmtant que les parametes ont ete remis a zero apparait sur l'aff cheur.

Les paramètres ont été rétablis.

Quitter la programmation.

ENTRETIEN PENDANT LE FONCTIONNEMENT

Le message « vider marc » pourrait s'afficher lors du fonctionnement normal. Cette opération doit être effectuee avec la machine sous tension.

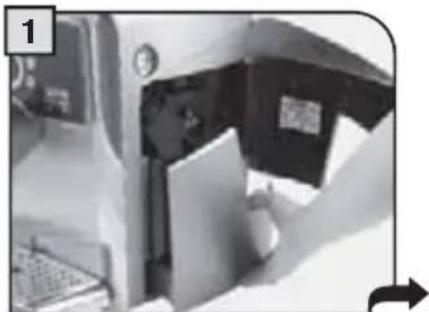

Retirer le tiroir à marc.

Le vider et le laver

Le comptage du marc déposé dans le tiroir n'est pas remis à zéro en vidant le marc quand la machine est éteinte ou quand cette opération n'est pas signalée sur l'affi cheur. C'est la raison pour laquelle la machine peut affi cher le message « vider marc » même après n'avoir préparé que quelques cafés.

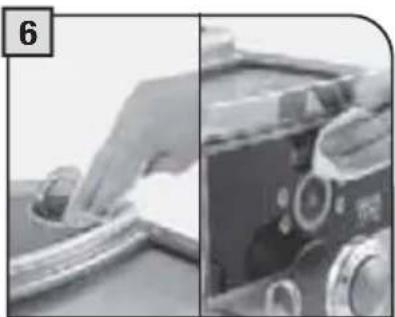

NETTOYAGE GÉNÉRAL DE LA MACHINE

Le nettoyage décrit ci-dessous doit être fait au moins une fois parSEMaine.

Remarque: ne pas utiliser de l'eau qui n'a pas ete remplacee depuis plusieurs jours.

ATTENTION! Ne pas plonger la machine dans l'eau.

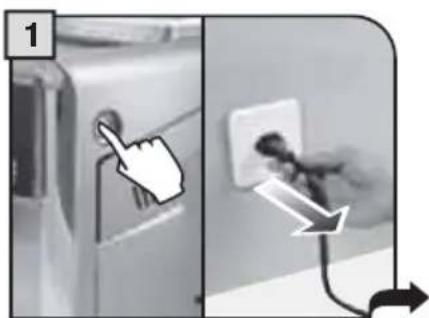

Eteindre la machine et débrancher la fi che.

Laver le réservoir et le couvercle.

Extraire le bac d'égouttement.

Retirer la partie supérieure du bac et laver le tout à l'eau courante.

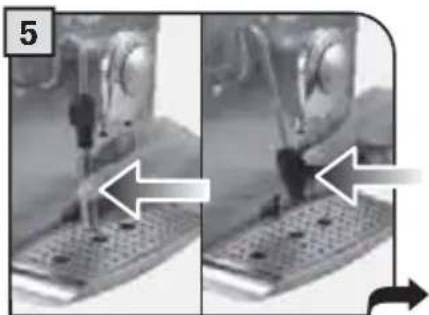

Retirer l'extrémité de la buse de vapeur, extraire et laver le support de la buse de vapeur. Ensuite, réintroduire.

Nettoyez le compartment du café prémoulu à l'aide du pinceau. Nettoyez l'aff cheur.

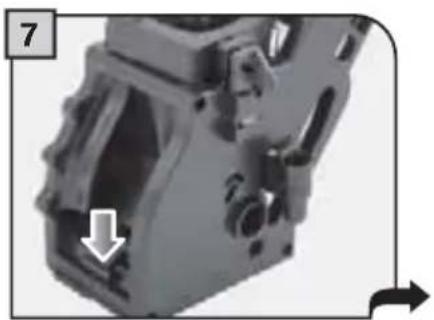

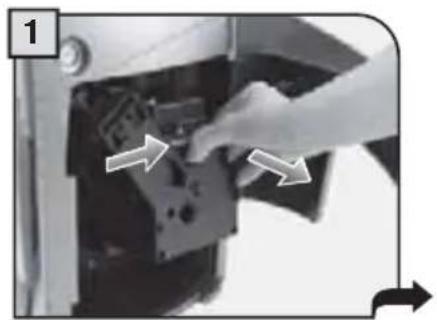

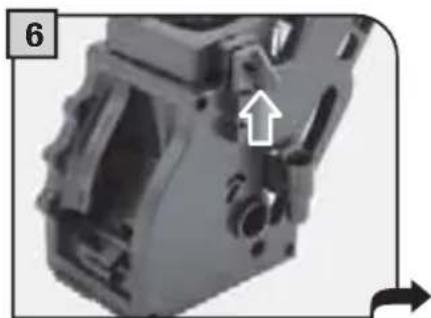

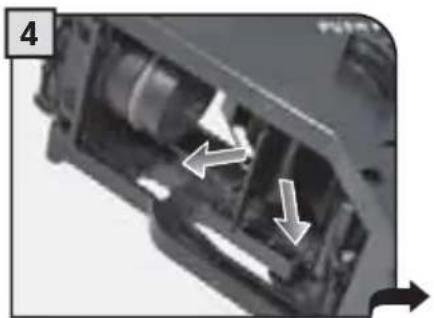

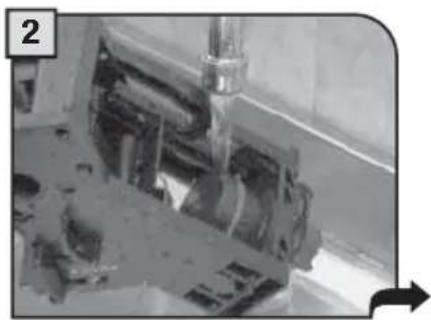

NETTOYAGE DU GROUPE DE DISTRIBUTION

Le groupe de distribution doit être nettoyé au moins une fois par semaine. Avant dePTRirer le groupe, il faut PTRirer le tiroir à marc comme le montre la fi g. 1 à la page 30.

Laver le groupe de distribution à l'eau tiède.

Lubrifi er le groupe de distribution après 500 distributions environ. Il est possible d'acheter de lagraisse pour lubrifi er le groupe de distribution aprous des centres d'assistance agreees.

ATTENTION! Ne pas laver le groupe de distribution avec des détergents qui pourrait affecter son fonctionnement. Ne pas le laver au lave-vaisse

Pour retarder le groupe de distribution, appuyer sur la touche PUSH.

Laver le groupe et le fi tre et les faire secher.

Lubrifi er les convoyeurs du groupe uniquement avec laGRAisse fournie.

Distribuer laGRAISSDefacon uniforme sur les des convoyeurs lateraux.

S'assurer que le groupe de distribution est en position de repos; les deux repres doivent coïncider.

S'assurer que tous les composants se trouvent dans la bonne position.Le crochet indiquedoit etre dans la position correcte; pour vérifi er, appuyer d'un coup sec sur la touche « PUSH »

Le levier place sur la partie arrrière du groupe doit etre en contact avec la base.

Le remonter sans appuyer sur la touche PUSH!

Insérer le tiroir à marc.
Fermer la porte de service.

MESSAGE QUI APPARAIT COMMENT RÉTA	R LEMESSAGE
hors service (xx)redémarrer pour résoudre...	Où (xx) indique un code d'erreur. Éteindre et rallumer la machine au bout de 30 secondes pour rétablier le fonctionnement normal. Si le problème persisté, demander l'intervention du Centre d'assistance agrée et communiquer le code (xx) reporté sur l'aff cheur.
fermer couvercle café	Fermer le couvercle du réservoir à café en grains pour pouvoir préparer une boissonquelconque.
introduire café dans réservoir	Introduire le café en grains dans le réservoir prévu à cet effet.
insérer groupe distrib.	Insérer le groupe de distribution dans son logement.
insérer tiroir à marc	Insérer le tiroir à marc.
vider marc	Avertissement qui ne bloque pas la machine. Procéder comme pour l'alerte suivante.
vider tiroir à marc	Retirer le tiroir à marc et le vider dans un bac approprié (Voir page 30 points 1 et 2).Remarque: le tiroir à marc ne doit être vidé que quand la machine le demande et quand elle est allumée. Le fait de vider le tiroir quand la machine est éteinte empêche tout enregistrement du vidage effectué.
fermer porte	Pour que la machine puisse de nouveau fonctionner, fermer la portet laterale.
remplir le réservoir à eau	Enlever le réservoir et le replir d'eau fraîche potable
vider bac désect.	Ouvrir la portet laterale et vider le bac d'égouttement qui se trouve sous le groupe de distribution.Attention: en effectuant cette opération lorsquela machine est en marche, celle-ci enregistrre le vidage du tiroir à marc et remet à zéro le compteur correspondant.Pour cette raison, il faut également vider le marc de café.
remplacer le filtre	Le fi litre Aqua Prima doit être remplaced dans les cas suivants1. 60 litres d'eau ont déjà été distribués;2. 90 jours se sont écoulés depuis son installation;3. 20 jours se sont écoulés, au cours desquels la machine n'a pas été utilisé.Remarque: ce message n'apparaît que si « activé » a été sélectionné dans la fonction fi litre à eau (Voir page 19).
carafe absente milk island absente	Le bouton de la vapeur a été mis sur , le Milk Island n'est pas installé ou la carafe n'est pas bien placée.Installer le Milk Island ou placer correctement la carafe.Dans le cas contraire,mettre le bouton dans la position de repos (●).
MESSAGE QUI APPARAIIT	COMMENT RÉTABLIR LE MESSAGE
détartrer	Faire un cycle de détartrage des circuits internes de la machine.
standby...	Appuyer sur la touche

PROBLEMES CAUSES REMÉDES

La machine ne s'allume pas La machine n'est pas branchée sur le réseau électrique.	Brancher la machine sur le réseau électrique.
La fi che n'est pas branchée sur la prise située au dos de la machine.	Brancher la fi che sur la prise de la machine.
La machine ne distribue ni eau chaude ni vapeur.	Le trou de la buse de vapeur est obturé.
Le café ne mousse pas. Le mélange ne convient pas ou il y a longtemps que le café a été torréfi é.	Nettoyer le trou de la buse de vapeur à l'aide d'une aiguille.
Le bouton d'E-Plus System tourné à gauche.	Changer le mélange de café.
Le groupe de distribution ne peut pas être démontré.	Le groupe de distribution est mal positionné.
	Allumer la machine. Fermer la porte de service. Le groupe de distribution return automatiquement à sa position d'origine.
	Tiroir à marc inséré. Retirer le tiroir à marc avant d'extraire le groupe de distribution.
Le café ne coule pas. Le réservoir à eau est vide. Remplir le réservoir d'eau et réamorcer le circuit.	Diminuer la dose.
Le groupe est encrassé. Nettoyer le groupe de distribution	Nettoyer le groupe de distribution
Le café coule lentement. Le café est trop fin. Changer de mélange de café.	Diminuer la dose.
Le groupe de distribution est encrassé.	Nettoyer le groupe de distribution
Le café coule en dehors du distributeur.	Le distributeur est obturé. Nettoyer le distributeur et ses trous de sortie à l'aide d'un petit morceau de tissu.
La machine moud le café mais celui-ci ne sort pas dans la tasse.	Réglage « Opti-Dose » non optimal. Régler « Opti-Dose » (voir page 8).

Pour toute panne non détaillée dans le tableau ci-dessus ou en cas de solutions insuffi santes, s'adresser à un centre d'assistance/agréé.

SOS

EN CAS D'URGENCE

Retirer immediatement la fi che de la prise electrique.

N'UTILISER L'APPAREIL

• que dans des locaux fermés
• que pour la préparation de café, d'eau chaude et de mousse de lait
  qu'a des fins domestiques
• L'appareil n'est pas destiné à être employé par des personnes (y compris les enfants) avec de faibles capacités physiques, mentales ou sensorielles ou avec experience et/ou des compétences insuffi santes, à moins qu'elles ne soient sous la supervision d'une personne responsable de leur sécurité ou qu'elles ne soient instruites par cette personne en ce qui concerne l'emploi de l'appareil.
  Garder les enfants sous supervision, afi n d'eviter qu'ils ne jouent avec l'appareil.

MESURES DE PRECAUTION CONCERNANT L'UTILISATION DE L'APPAREIL

• Afi n d'éviter toute situation de danger, ne pas utiliser l'appareil à d'autres fi ns que celles prévues.
• Ne pasmettre dans les réservoirs et rciplents d'autres substances que celles prevues dans le mode d'emploi.
  Lorsqu'un réservoir / recipient a ete correctement rempli, tous les autres reservoirs doivent etre fermes.
• NeMETRE que de I'eau potable fraiche dans le réservoir d'eau : I'eau chaude et / ou d'autres liquides peuvent endommager I'appareil.
• Ne pas utiliser d'eau gazeuse.
• Ne pasmettre lesdoigts dans le moulin a café et ne pasymettre d'autres substances que des grains de cafe.Avant d'inspector le moulin a cafe, vous devez eteindre l'appareil en appuyant sur I'interrupteur general,puis debrancher la fi che de la prise electrique.
• Ne pasmettre de café soluble ou de café en grains dans le réservoir pour caffe en poudre
• A fi n de commander l'appareil au moyen de l'écran a touches tactiles, vous doivent uniquement utiliser les doigts.

RACCORDEMENT ÉLECTRIQUE

Le raccordement électrique doit être conforme aux dispositions de sécurité de votre pays.

La prise électrique à laquelle la machine est branchée doit :

• être compatible avec la fi che du cable de l'appareil ;
• représentar la bonne taille afi n de se conformer aux instructions de la plaque du fabricant située sur la partie inférieure de l'appareil ;
• être correctement reliée à la terre.

Le cable électrique ne doit eneldom cas :

• entre en contact avec unquelconque liquide : risque de décharge électrique et / ou d'incendie ;
• être coince et / ou entraient en contact avec des objets pointus ;
• être utilisé pour déplacer l'appareil ;
• être utilisé lorsqu'il est endommagé ;
• être en contact avec des mains humides ou mouillées;
• être tordu lorsque l'appareil est en service;
• être endommagé

INSTALLATION

• Choisir comme lieu d'emplacement de l'appareil un endroit bien aménaged, plat et solide (l'angle d'inclinaison ne doit en aucun cas etre supérieur a 2^
• Ne pas placer l'appareil dans des endroits où l'eau pourrait s'infliter dedans.
• Température de service optimale : entre 10^ et 40^ .
• Humidité maximale de l'air: 90 %.
• Le lieu d'emplacement doit être propre, bien éclairé et bien aéré. La prise électrique doit être facilement accessible.
• Ne pas poser l'appareil sur des surfaces brulantes ou chaudes!
• Respecter un intervalle de 10 cm à partir des murs et des plaques de cuisson.
• Ne pas utiliser l'appareil dans des pieces affi chant une température égale ou inférieure à 0^ . Si

l'appareil est exposé à de telles conditions, contacter le service après-vente api n qu'un contrôle de sécurité puisse être effectué.

• Ne pasmettre en marche I'appareil a proximite de substances facilement infl ammables et / ou explosives.
• Il est strictement interdit d'utiliser l'appareil dans des pieces soumises à un risque élevé d'explosion ou dont l'air contient une haute concentration de poudres ou de substances à base d'huile.
• Ne pas placer la machine sur d'autres appareils.

DANGERS

• Ne pas laisser les enfants se servir de l'appareil. Cette consigne vaut également pour les personnes qui ne connaissent pas le fonctionnement de l'appareil.
  L'appareil peut representer un danger pour les enfants. Si l'appareil est laissé sans surveillance, débrancher la fi che.
• Ne pas conserver les matériaux d'emballage à la portée des enfants.
• Ne jamais orienter le jet de vapeur ou d'eau chaude sur soi-même ou sur d'autres personnes : risque de brûlures.
• Ne pas insérer d'objets dans les ouvertures de l'appareil (danger : courant électricité!).
• Ne pas toucher la fi che électrique avec des mains ou des pieds mouillés, ne pas débrancher la fi che en tirant sur le cable.
• Attention : risque de brulures lors du contact avec l'eau chaude, la vapeur et la buse d'eau chaude.

PANNES

• Ne pas utiliser l'appareil en cas de problèmes de fonctionnement ou en cas de doute (par ex. : après que l'appareil est tombé par terre).
• Faire procéder aux réparations eventuelles par le service après-vente/agréée.
• Ne jamais utiliser l'appareil lorsque le cable électrique est défectieux. Le cable défectieux doit être remplaced par le producteur ou le service après-vente/agree (danger : courant électrique!).
• Eteindre l'appareil avant d'ouvrir la porte de maintenance. Risque de brulures!

NETTOYAGE / DÉTARTRAGE

• Pour le nettoyage des circuits lait et café, n'utilise que les détergents commandés et fournis avec la machine. N'utilise pas ces produits pour des usages différents.
• Avant de pouvoir commencer le nettoyage, l'interrupteur doit être en position OFF (0).
  Débrancher la fi che et laisser refroidir l'appareil.
• Protégier l'appareil contre les éclaboussures d'eau et ne pas le plonger dans l'eau.
• Ne pas faire secher les pieces de l'appareil dans les jours traditionnels et / ou dans le micro-ondes.
• Nettoyer l'appareil et ses composants après une mise hors service prolongee.

PIÉCES DÉTACHÉES

Pour des raisons de sécurité, always utiliser les pieces détaches et les accessoires du fabricant.

ELIMINATION

L'appareil est en conçu et fabriqué pour faciliter sa valorisation, son recyclage ou sa réutilisation conformément à la directive europeenne 2002/96/CEE relative aux apparciels électriques et Electroniques usages (waste electrical and electronic equipment - WEEE).

Le logo ci-contre apposé sur l'appareil indique que ce produit ne peut pas être éliminé avec les déchets menagers non triés. Lorsque vous aurez decide de vous en séparer défini nitivement, il convient de faire procéder à la collecte sélective de cet produit en vous conformant au mode de reprise mis en place dans votre commune (collecte ponctuelle des encombrants, déchéterie), ou en faisant appel au service de reprise proposé par votre distributeur, ou bien, en le confi ant à des organisations caritatives et des associations à but non lucratif. En vous assurrant que ce produit est éliminé correctement, vous favorise la prévention des conséquences négatives pour l'environnement et la santé humaine.

PROTECTION CONTRE LES INCENDIES

En cas d'incendie, utiliser un extincteur à base de gaz carbonique (extincteur CO_2 ).

Ne pas utiliser d'eau ni d'extincteur à base de poudre.

INFORMATIONS COMPLEMENTaires POUR UN USAGE CORRECT DU FILTRE «AQUA PRIMA»

Pour utiliser correctement le fi Itre «Aqua prima», nous vous prions d'observer les consignes suivantes :

1. Conservez le fi Itre «Aqua prima» dans un local frais, à l'abri du soleil ; la température du local doit être comprise entre +5^ et +40^ ;
2. Utilisez le fi Itre dans un environnement ou la temperature ne depasse pas 60^
3. Lavez le fi Itre «Aqua prima» si vous laissez la machine a café inutilisée pendant trois jours ;
   4 Il est conseilé de remplacer le fi Itre si vous laissez la machine à café inutilisée plus de 20 jours ;
4. Si vous souhaitez conserver un fi Itre ouvert, fermez-le hermetiquement dans un sac en plastique et rangeze le au frigo ; il est interdit de le conserver au surgelateur car les propriétés du fi Itre s'altereraient.
5. Avant d'utiliser le fi Itre, laisserze-le dans le réservoir d'eau pendant 30 minutes.
6. Ne conservez pas le fi Itre au contact de I'air après I'avoir deballe.
7. Le fi ttre doit etre remplace 90 jourss apres l'ouverture de I'emballage ou apres avoir traite 60 litres d'eau potable.

DONNÉES TECHNIQUES

Tension nominale	Voir plaque signalétique placée sur l'appareil.
Puisance nominale	Voir plaque signalétique placée sur l'appareil.
Alimentation	Voir plaque signalétique placée sur l'appareil.
Matériau du corps	ABS - Thermoplastique
Dimensions (l x a x p)	320 x 370 x 415 mm
Poids	9 Kg
Longueur du cable	1200 mm
Tableau de commande	Panneau antérieur (affiieur 2x16 caractères)
Réservoir d'eau	1,7 litre - Extractible
Capacité du réservoir à café	250 de café en grains
Pression de la pompe	15 bar
Chaudière	Acier Inox
Moulin à café	en céramique
Quantité de café moulu	7-10,5 g
Capacité du tiroir à marc	14
Dispositifs de sécurité	Soupape de sécurité pression chaudière - double thermostat de sécurité

Toutes modifi cations de construction et d'execution réservées dans le cadre d'une amélioration technique de l'appareil. Conformité de l'appareil avec la directive europeenne 89/336/CEE relative à la compatibilité electromagnétique (Décret n° 92-587 du 26/06/92 relat à la compatibilité electromagnétique des apparils électriques et electroniques (JORF du 2/07/92), modifi é).

DECLARATION DE CONFORMITE CE

EC 73/23, EC 89/336

EC92/31, EC93/68

Gaggia s.p.a.

déclarons sous notre responsabilité que le produit:

MACHINEÀCAFEAUTOMATIQUE

SUP 034NR

auquel se refère cette déclaration est conforme aux normes suivantes :

• Sécurité d'appareils electroménagers et ELECTriques - Prescriptions générales EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)
• Sécurité d'appareils electroménagers et électriques - Partie 2-15 Prescriptions particulières pour les appareils de chauffage des liquides EN 60 335-2-15 (2002) + A1(2005)
• Sécurité des apparèils pour usage domestique et analogue. Champs electromagnétiques Méthodes pour l'évaluation et les mesures EN 50366 (2003) + A1 (2006).
• Sécurité d'appareils electroménagers et ELECTriques - Partie 2-14
  Prescriptions particulières pour pouvérisateurs et moulins à café EN 60335-2-14 (2006).
• Limites et méthodes de mesure des perturbations radio produit par les apparciels électroménagers ou analogues com électriques ou des disposits thermiques, par les outils électriques et par les apparciels électriques analogues - EN 55014-1 (2000) + A1 (2001) + A2 (2002)
• Compatibilité electromagnétique (CEM)
  Partie 3 Limites - Section 2 : Limites pour les émissions de courant harmonique (courant appelé par les appareils ≤ 16A par phase) - EN 61000-3-2 (2000)
• Compatibilité electromagnétique (CEM)
  Partie 3 Limites - Section 3 : Limitation des variations et des fluctuations de tension et du papillotement dans les réseaux d'alimentationasse tension pour apparéils ayant un courant nominal ≤ 16A . EN 61000-3-3 (1995) + A1(2001)
  Prescriptions d'immunité pour les apparciels électroménagers, outils électriques et apparciels analogues. Norme de famille de produits EN 55014-2 (1997) + A1 (2001)

suivant les dispositions des directives CE 73/23, CE 89/336, CE 92/31, CE 93/68.

GAGGIA S.p.A.

Le producteur se réserve le droit d"apporter toutes modifications sans préavis.

Internet: www.gaggia.it

E-mail: [e-mail]
