MODE D'EMPLOI AHD 290 A.O. Smith
Lucht / water warmtepompboiler Air to water heat pump Pompe à chaleur air/eau pour ECS Luft / Wasser Wärmepumpe AHD - 290
0309 155
uw installateur / your installer / votre installateur / Ihr Installateur
Nederlands 5
English 37
Français 67
Deutsch 99
Veuillez lire attentivement ce manuel
Attention

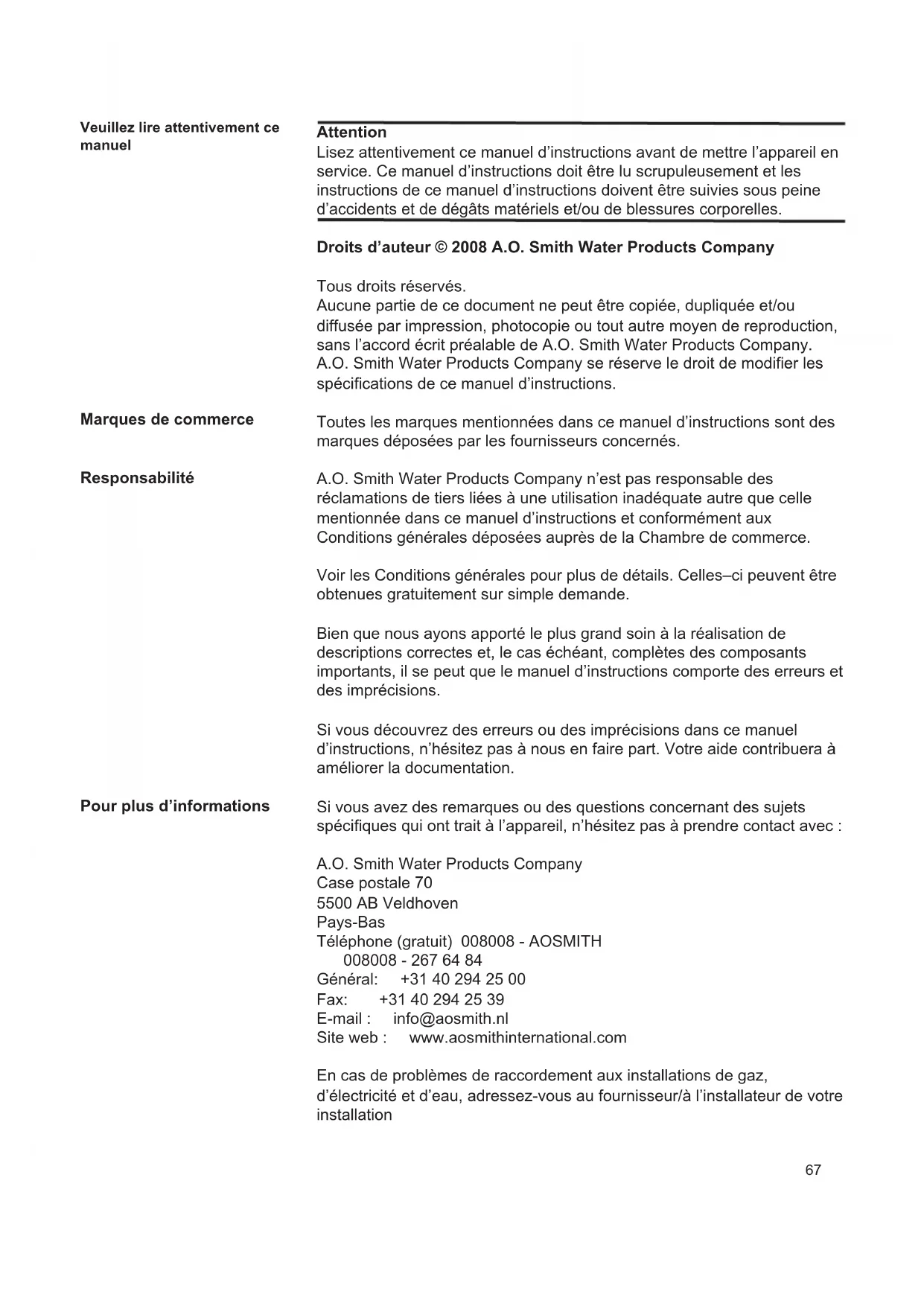

Lisez attentivement ce manuel d'instructions avant de mettre l'appareil en service. Ce manuel d'instructions doit être lu scrupuleusement et les instructions de ce manuel d'instructions doivent être suivies sous peine d'accidents et de dégâts matériels et/ou de blessures corporelles.
Droits d'auteur © 2008 A.O. Smith Water Products Company
Tous droits réservés.
Aucune partie de ce document ne peut être copiée, dupliquée et/ou diffusée par impression, photocopie ou tout autre moyen de reproduction, sans l'accord écrit préalable de A.O. Smith Water Products Company. A.O. Smith Water Products Company se réserve le droit de modifier les spécifications de ce manuel d'instructions.
Marques de commerce
Toutes les marques mentionnées dans ce manuel d'instructions sont des marques déposées par les fournisseurs concernés.
Responsabilité
A.O. Smith Water Products Company n'est pas responsable des réclamations de tiers liées à une utilisation inadéquate autre que celle mentionnée dans ce manuel d'instructions et conformément aux Conditions générales déposées auprès de la Chambre de commerce.
Voir les Conditions générales pour plus de détails. Celles-ci peuvent être obtenues gratuitement sur simple demande.
Bien que nous ayons apporté le plus grand soin à la réalisation de descriptions correctes et, le cas échéant, complètes des composants importants, il se peut que le manuel d'instructions comporte des erreurs et des imprécisions.
Si vous découvrez des erreurs ou des imprécisions dans ce manuel d'instructions, n'hésitez pas à nous en faire part. Votre aide contribuera à améliorer la documentation.
Pour plus d'informations
Si vous avez des remarques ou des questions concernant des sujets spécifiques qui ont trait à l'appareil, n'hésitez pas à prendre contact avec :
Site web : www.aosmithinternational.com
En cas de problèmes de raccordement aux installations de gaz, d'électricité et d'eau, adressez-vous au fournisseur/à l'installateur de votre installation
Table des matières
A
1. À propos de ce produit 69
1.1 Livraison 69
1.2 Description du produit 69
1.3 Données techniques 69
1.4 Circuit de réfrigérant – description 70
1.4.1 Système de refroidissement - description 70
1.4.2 Circuit électrique – description 70
1.4.3 Circuit d'eau - description 70
1.4.4 Circuit de réfrigérant – schéma 71
1.5 Circuit d'eau - description 72
1.5.1 Conditions pour le circuit d'eau 72
1.5.2 Dimensions 72
1.5.3 Circuit d'eau – diagramme hydraulique 73
1.6 Schéma électrique 74
2. Avant installation / Mise en service 75
2.1 Instructions de sécurité importantes 75
2.1.1 Système de refroidissement – instructions de sécurité 75
2.1.2 Circuit électrique – instructions de sécurité 75
2.1.3 Circuit d'eau – instructions de sécurité 75
2.2 Livraison 75
2.3 Stockage 75
2.4 Transport 76
2.4.1 Transport avec chariot à fourches 76
2.4.2 Déchargement de la pompe à chaleur 76
2.4.3 Transport avec chariot 76
2.5 Placement / disposition 76

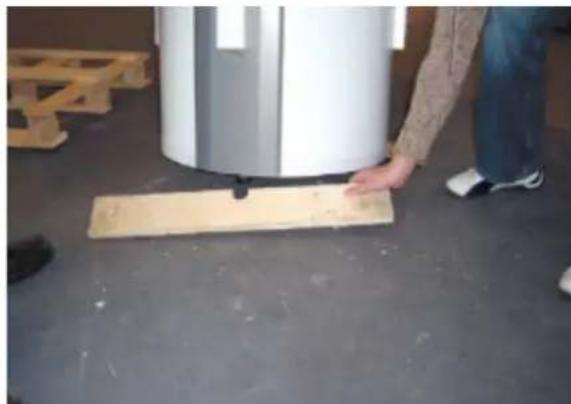

2.6 Connexion de la tuyauterie d'eau 76
3. Installation 80
3.1 Connexion d'eau 80
3.2 Placement des connexions de tuyauterie 80
3.3 Connexion de la purge de condensation 80
3.4 Échappement et entrée d'air 81
3.5 Contrôle 81
4. Mise en service / utilisation 82
4.1 Conditions pour le circuit d'eau chaude 82
4.2 Début d'utilisation du circuit d'eau 82
4.3 Mise en service du circuit d'eau 82
4.4 Électricité – connexion 82
4.5 Circuit de refroidissement 82
4.6 Conseils d'économies d'énergie 83
4.7 Conseils d'utilisation du ventilateur 83
4.8 Contrôle 83
B
1. Guide d'utilisation 84
1.1 Usage 84
1.2 Modification des données d'utilisation 85
1.3 Menu de fonctionnement 86
1.4 Réglages d'usine par défaut 89
1.5 Programme de dégivrage 89
2. Fonctionnement 90
2.1 Description 90
2.2 Capacité additionnelle 91
2.3 Sécurité d'utilisation 91
2.4 Avertissements 91
3. Maintenance 92
3.1 Système de refroidissement et ventilateur 92
3.2 Circuit d'eau et réservoir 92
3.3 Démontage / Mise hors service de l'unité 93
4. Dépannage 94
4.1 Pressostat haute pression 94
4.2 Disjoncteur de sécurité pour élément 94 chauffant
4.3 Pompe à chaleur hors service 94
5. Garantie 95
A
1. À propos de ce produit
Toutes les directives européennes pertinentes ont été respectées lors de la conception et de la fabrication de la pompe à chaleur. (Voir également Déclaration de conformité UE.)
Seul un personnel compétent est autorisé à travailler sur cette unité. Prenez toutes les mesures nécessaires pour éviter les accidents.
1.1 Livraison
- Pompe à chaleur avec commandes intégrées
- Manuel d'installation avec données techniques
- Instructions d'utilisation
1.2 Description du produit
La AHD 290 est une pompe à chaleur à eau domestique dotée d'un condensateur à l'extérieur du réservoir. Les instructions d'utilisation spécifient la zone d'application et les principes de fonctionnement de la pompe à chaleur.
1.3 Données techniques
| Données de performances | ||
| Performances spécifiées pour le chauffage d'eau domestique entre 15°C et 45°C | ||
| Sortie thermique(avec air 15°C / eau 15°C – 45°C) | kW 1,52 | |
| Alimentation électrique(avec air 15°C / eau 15°C – 45°C) | kW 0,43 | |
| COP(avec air 15°C / eau 15°C – 45°C) | 3,54 | |
| Consommation électrique cartouche électrique / élément de chauffage | kW 1,5 | |
| Plage de fonctionnement /limites | ||
| Température d'air max. °C 35 | ||
| Température d'eau max. °C 55 | ||
| Température d'eau max.(avec utilisation de pompe à chaleur et cartouche électrique) | °C 65 | |
| Niveau sonore | ||
| 1 mètre devant l’unité dB(A) 52 | ||
| Réservoir d'eau domestique | ||
| Matériau Acier spécialement émaillé | ||
| Volume net l 285 | ||
| Volume de débit d'air | ||
| Volume de débit d'air m3/h 250 | ||
1.4 Circuit de réfrigérant – description
Le système de refroidissement sert à traiter la chaleur de l'air admis. De cette façon, la chaleur extraite est transférée à l'eau. Ce processus est possible uniquement avec l'addition externe d'énergie, qui se déroule dans le compresseur. Dans le vaporisateur, la chaleur de l'air est absorbée et le réfrigérant sous forme gazeuse est alimenté dans le compresseur. Dans le compresseur, la pression et le niveau énergétique du réfrigérant s'élèvent afin de transférer la chaleur à l'eau à travers le tuyau du condensateur, enroulé autour du réservoir. La pression du liquide de refroidissement condensé est réduite grâce à une vanne d'expansion. Le cycle de refroidissement peut donc se répéter dans le vaporisateur.
1.4.1 Système de refroidissement - description
Avant toute activité de réparation et d'entretien, un technicien qualifié doit s'assurer que toutes les pièces comportant du réfrigérant sont suffisamment vidées pour pouvoir effectuer des travaux sans risque pour les personnes et les équipements proches.
Procédez avec une prudence extrême pour réparer et entretenir une pompe à chaleur dont le système de réfrigérant doit être ouvert. Si l'usage d'une flamme ouverte s'impose (soudure par ex.), faites spécialement attention pour éviter tout incendie.
1.4.2 Circuit électrique – description
En cas de travaux sur la pompe à chaleur, l'alimentation principale doit être déconnectée. (Débranchez la prise.)
Si l'unité est connectée au secteur, l'ensemble des réglementations locales et nationales doit être respecté, de même que les conditions du fournisseur d'électricité.
1.4.3 Circuit d'eau – description
Utilisez uniquement de l'eau potable. Durant l'installation, le choix des matériaux doit être pris en compte. Il convient de s'assurer qu'ils sont compatibles dans tout le circuit. Des équipements de sécurité doivent être prévus afin d'éviter toute surpression dans le système.
Toute la tuyauterie doit respecter la réglementation en matière de sécurité de l'eau.
1.4.4 Circuit de réfrigérant – schéma
T5, T6, T7, T8 - Capteurs
Présentation des composants
| N° : Description |
| 1 Compresseur |
| 2 Condensateur |
| 3 Vaporisateur |
| 4 Ventilateur centrifuge |
| 5 Vanne d'expansion |
| 6 Filtre de séchage |
| 7 Pressostat |
| 8 Vanne magnétique |
| 9 Vanne unidirectionnelle |
1.5 Circuit d'eau – description
Le circuit d'eau doit être construit conformément aux normes et impératifs applicables. Voir les spécifications des sections 3.1 et 3.2.
1.5.1 Conditions pour le circuit d'eau
Selon les matériaux employés dans le circuit d'eau du lieu, une combinaison matérielle incorrecte peut être une source de dégâts liés à la corrosion galvanique. Une attention spéciale est donc nécessaire en cas d'utilisation de composants galvanisés ou contenant du cuivre.
1.5.2 Dimensions

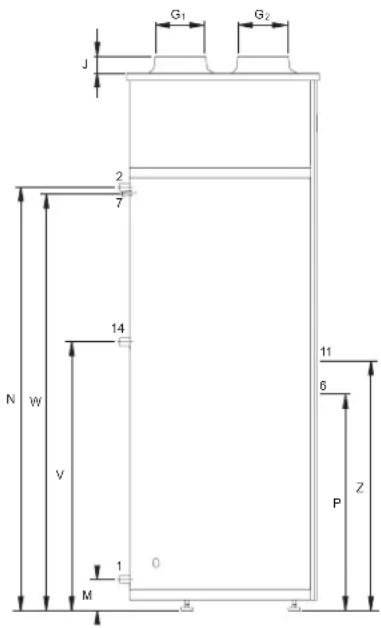

| Discription AHD 290 | ||
| A Hauteur totale 1815 | ||
| B Hauteur dessus l'appareil 1790 | ||
| D Diamètre de l'appareil 660 | ||
| G1 Diamètre de raccord d'arrivée d'air 160 | ||
| G2 Diamètre évacuation en air 160 | ||
| H Hauteur évacuation des gazmètre de l'appareil 1815 | ||
| Hx1 x-position conduit de raccord d'arrivée d'air 190 | ||
| Hx2 x-position conduit d'évacuation des air 480 | ||
| Hy1 y-position conduit de raccord d'arrivée d'air 200 | ||
| Hy2 y-position conduit d'évacuation des air 470 | ||
| J | Hauteur raccord d'arrivée d'air | 60 |
| M | Hauteur raccord d'arrivée d'eau froide | 110 |
| N Hauteur de la sortie d'eau chaude | 1410 | |
| P Hauteur du regard de nettoyage | 45 | |
| V Hauteur branchement de la recirculation | 820 | |
| W | Hauteur évacuation de la condensation | 1345 |
| Z | Hauteur de branchement élément électrique | 925 |
| 1 | Hauteur raccord d'arrivée d'eau froide (externe) | R 3/4" |
| 2 | Raccord de sortie d'eau chaude (externe) | R 3/4" |
| 6 | Regard de nettoyage/inspection | ∅ 110 |
| 7 | Raccordement évacuation de la condensation (interne) | ∅ 12 |
| 11 | Raccordement élément électrique (interne) | G 1 1/2" |
| 14 | Raccord recirculation (interne) | R 3/4" |
1.5.4 Circuit d'eau – diagramme hydraulique
Légende
Les numéros non mentionnés ne sont pas applicables.
-
vanne de réduction de pression (obligatoire si la pression de canalisation d'eau est supérieure à 8bar)
-
groupe de sécurité (obligatoire)
-
vanne d'arrêt (recommandée)
-
clapet anti-retour (obligatoire)
-
circulateur (option)
-
robinet de vidange
-
vanne d'arrêt pour entretien (recommandée)
-
jauge de température (recommandée)
-
évacuation de la condensation (obligatoire)
-
points de vidange
A. alimentation en eau froide
B. évacuation d'eau chaude
C. conduite de circulation
Livraison
Pompe à chaleur incluant contrôleur Manuel d'installation avec données techniques Manuel d'installation de contrôleur
2.1 Instructions de sécurité importantes
Toutes les directives européennes pertinentes ont été respectées lors de la conception et de la mise en service de la pompe à chaleur.
Un réparateur qualifié doit s'assurer de la purge responsable, suffisante et sans danger des pièces contenant du réfrigérant et devant faire l'objet de travaux avant le début des tâches de réparation et d'entretien.
Procédez avec une prudence extrême pour réparer et entretenir une pompe à chaleur dont le système de réfrigérant doit être ouvert, particulièrement en cas de travaux à proximité d'une flamme nue (soudure par ex.) afin d'éviter un départ d'incendie.
2.1.2 Circuit électrique – instructions de sécurité
2.1.3 Circuit d'eau – instructions de sécurité
Utilisez uniquement de l'eau potable. Durant l'installation, le choix des matériaux doit être pris en compte. Il convient de s'assurer qu'ils sont compatibles dans tout le circuit.
Toute la tuyauterie doit respecter la réglementation en matière de sécurité de l'eau.
2.2 Livraison
La pompe à chaleur est livrée sans eau, sans tube d'eau condensée et sans l'équipement de sécurité du circuit d'eau.
2.3 Stockage

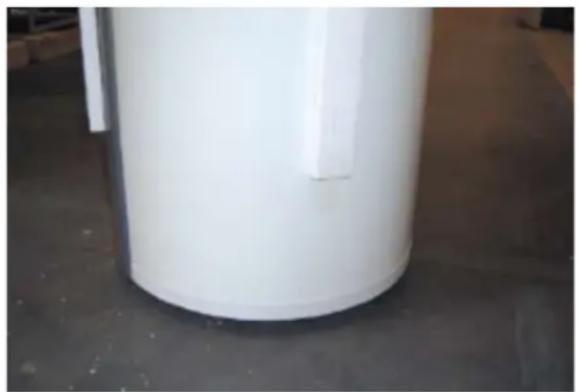

La pompe à chaleur doit être stockée à la verticale, sans eau et dans son emballage.
2.4 Transport
Pour la transporter, toujours avec soin, sur de courtes distances, la pompe à chaleur peut être inclinée à un maximum de 45°C. Si cette limite est dépassée, la pompe à chaleur doit rester en position verticale normale pendant au moins 1 heure avant de pouvoir être mise en marche.
Transport et stockage peuvent se dérouler à des températures entre -10 et +50 °C.
Le boîtier /haut des pompes à chaleur n'est pas adapté à leur levage et ne doit donc pas être employé pour leur transport.
2.4.1 Transport avec chariot à fourches
Pour son transport avec un chariot à fourches, la pompe à chaleur doit reposer sur son châssis de transport. Levez toujours lentement. Du fait de la position élevée du centre de gravité, la pompe à chaleur doit être arrimée afin de l'empêcher de basculer pendant le transport.
2.4.2 Déchargement de la pompe à chaleur

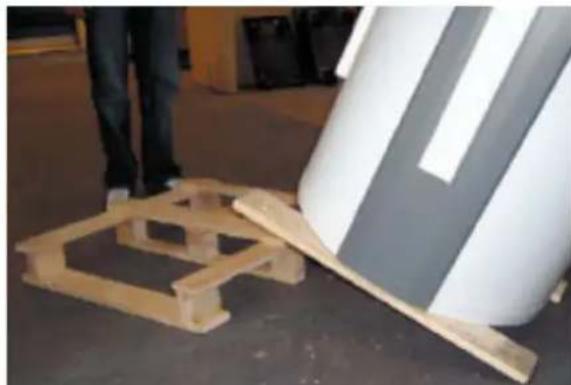

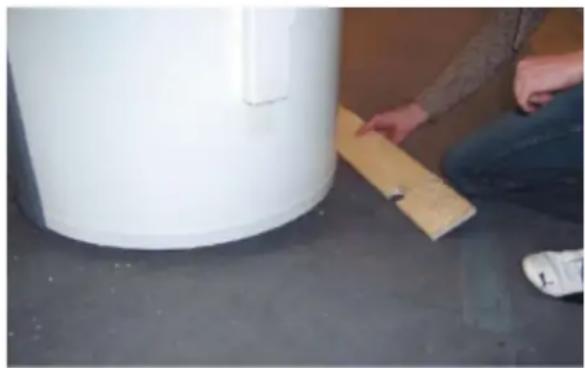

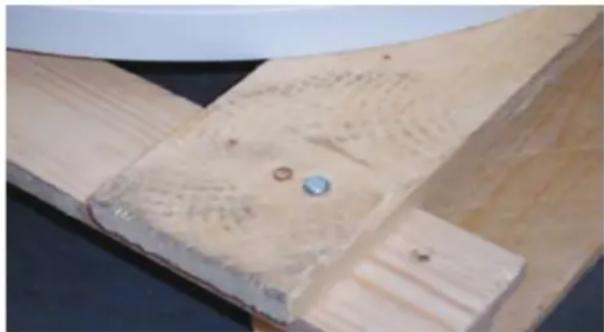

Pour éviter tout dégât, la pompe à chaleur doit être déchargée sur une surface plane.
2.4.3 Transport avec chariot
La pompe à chaleur peut être transportée uniquement sur son châssis de transport.
La pompe à chaleur doit être arrimée afin de ne pas glisser sur le chariot. Les connexions d'eau, etc. ne peuvent pas être utilisées à des fins de transport. Assurez-vous que le chariot n'endommage pas l'armoire et les connexions.
La pompe à chaleur peut être installée uniquement dans une salle protégée contre le gel.
La salle d'installation doit respecter les critères suivants :
- Température de la salle entre 0 et +35°C ;
- Possibilité de purge pour l'eau de condensation ;
- Concentration normale de poussière dans l'air ;
- Base solide (environ 500kg / m^2 );
- Pour un fonctionnement régulier et afin de faciliter l'accès pour l'entretien, préservez un dégagement de 0,5 m autour de l'unité.
Séquence d'installation :
- Retirez l'emballage de la palette.
- Retirez les fixations de transport de la palette.
- Retirez la pompe à chaleur de la palette et placez-la à l'endroit voulu.
Réglez la verticalité de la pompe en ajustant ses pattes.
2.6 Connexion de la tuyauterie d'eau
Durant l'installation, tenez compte de la pression réelle et des pertes de pression pour calibrer la tuyauterie afin d'assurer une pression et un débit d'eau suffisants. Les travaux de plomberie doivent respecter la législation.
La tuyauterie peut être composée de matériaux rigides ou flexibles. Tenez compte des effets possibles de la corrosion pour éviter tout dégât. Comme tous les conteneurs pressurisés, la pompe à chaleur doit également être équipée d'une vanne de sécurité et d'un clapet anti-retour du côté alimentation.
L'entrée d'eau froide et la sortie d'eau chaude se trouvent sous le réservoir (connecteurs à filetage 3/4"). La pression de service maximum est de 10 bars et la température de travail maximum de 65°C. Si nécessaire, le tuyau d'alimentation doit recevoir un détendeur et parfois un filtre. Empêchez les salissures de s'infiltrer dans les tuyaux pendant leur installation sur site. (Vous pouvez les rincer à l'eau propre avant d'installer la pompe à chaleur) !
Lors de la connexion des tuyaux, assurez-vous de ne pas les tordre. Utilisez des outils pour empêcher toute torsion des tuyaux !
Si aucune recirculation n'est nécessaire, assurez-vous de boucher le connecteur de recirculation !
Connexion d'eau
Les connexions suivantes se trouvent sous la pompe à chaleur :
Flexible de purge d'eau condensée
Entrée d'eau froide/ Recirculation / Sortie d'eau chaude
percez aucun orifice. Vous pourriez endommager le lensateur enroulé.
- Vis à retirer (tête hexagonale).
a: Faites glisser avec soin le produit d'un côté.
b: Inclinez du même côté avec deux cales en bois en dessous.
- Procédez à la dépose :
c: Retirez la partie inférieure de la palette tout en maintenant le produit incliné, avec toujours les deux cales en bois en dessous.
- Produit au sol avec 2 cales de bois.
- Retrait de la première cale de bois (possible si le produit est légèrement incliné d'un côté).
- Retrait de la deuxième cale de bois (possible si le produit est légèrement incliné d'un autre côté).
Durant l'installation, tenez compte de la pression réelle et des pertes de pression pour calibrer les tuyaux afin d'assurer une pression et un débit d'eau suffisants au point de soutirage.
La pression de service maximum est de 10 bars et la température de travail maximum de 65°C. Si nécessaire, le tuyau d'alimentation doit recevoir un déten- deur et parfois un filtre.
Comme pour tous les conteneurs pressurisés, les connexions de la pompe à chaleur doivent également être équipées d'une vanne de sécurité agréée du côté service et d'un clapet antiretour agréé du côté alimentation.
Toute la tuyauterie doit respecter la réglementation en matière de sécurité de l'eau.
3.2 Placement des connexions de tuyauterie
La sortie d'eau chaude est montée sur le raccordement supérieur. ( ^3/4 RG)
Si l'unité est utilisée avec la circulation de l'alimentation en eau chaude, le raccordement du milieu sert de chemin de retour. (3/4" RG)
L'entrée d'eau froide est montée sur le raccordement inférieur. (3/4" RG)
Nous recommandons l'emploi d'un flexible 3/4" pour raccorder la connexion d'eau, afin d'éviter le bruit lié aux vibrations.
Aucun orifice pour les fixations ou autre ne doit être percé dans le produit ! Il pourrait endommager la fonctionnalité du produit et précipiter sa mise au rebut !
3.3 Connexion de la purge de condensation
Pendant le fonctionnement de la pompe à chaleur, l'eau peut se condenser. Elle circule vers le raccordement de purge (1).
La quantité d'eau de condensation dépend de l'humidité de l'air passant par l'entrée de la pompe à chaleur.
Le raccordement de condensation doit recevoir un flexible avec un purgeur étanche et dirigé vers une purge. Le purgeur doit contenir une colonne d'eau d'au moins 60 mm.
Il est aussi possible d'utiliser d'autres types de purgeurs étanches, comme un tuyau avec un coude.
Si vous oubliez de monter le purgeur, l'eau peut se détériorer ou la pompe à chaleur être endommagée ! Si le purgeur est mal monté, la garantie est annulée !
3.4 Échappement et entrée d'air
Assurez-vous de préserver un dégagement suffisant autour de la pompe à chaleur.
Air alimenté
L'air alimenté ne saurait être pollué par des composants agressifs (ammoniac, soufre, chlore, etc.). Les pièces du système pourraient être endommagées.
Connecteurs d'air
Les conduits d'entrée et de sortie doivent être des tuyaux lisses pour minimiser les pertes de pression. Tenez compte de la pression de service du ventilateur et de la résistance des conduits pendant l'installation. (Voir les données techniques.)
Nous vous conseillons d'installer des conduits d'air placés près de la pompe à chaleur, de niveau ou légèrement inclinés vers la sortie d'air extrait, afin d'éviter les fuites d'eau condensée, et faciles à couper. Vous évitez ainsi les fuites d'eau condensée des conduits. Lorsque les conduits d'air sont placés à l'extérieur du bâtiment, la vanne de contre-pression (avec une faible résistance) doit être positionnée afin de s'assurer qu'aucun air froid n'entre dans la salle en hiver et lorsque la pompe à chaleur est en veille.
La pompe à chaleur peut être utilisée uniquement si le réservoir est plein !
L'alimentation électrique de l'unité doit toujours être déconnectée avant d'ouvrir la porte frontale. Si l'alimentation électrique de l'unité est déconnectée, attendez que le ventilateur s'arrête avant d'ouvrir les portes frontales !
Avant de démarrer l'unité, veuillez vous assurer que les câbles et prises électriques sont correctement connectés et que ceux entre l'affichage dans la porte et la carte de circuit sont connectés !
Nous vous conseillons d'isoler tous les conduits pour réduire les pertes thermiques et la contamination acoustique.
3.5 Contrôle
Après l'installation, nous recommandons d'effectuer les contrôle pour vous assurer que les connexions sont étanches et que la purge de l'eau condensée n'est pas bouchée.
4. Mise en service / utilisation
La pompe à chaleur peut être démarrée uniquement si le réservoir est plein !
L'alimentation électrique de l'unité doit être déconnectée si le cache avant est ouvert !
Si l'alimentation électrique de l'unité est déconnectée, attendez que le ventilateur s'arrête complètement avant d'ouvrir le cache !
Avant de démarrer l'unité, assurez-vous que tous les connecteurs sont en place et que le câble entre l'affichage et le contrôleur est correctement monté !
4.1 Conditions pour le circuit d'eau chaude
Les matériaux suivants peuvent être utilisés dans le système d'eau chaude :
- Cuivre
- Acier inox
- Laiton
- Plastiques
Selon les matériaux employés dans le circuit d'eau du lieu, une combinaison matérielle incorrecte peut être une source de dégâts liés à la corrosion. Une attention spéciale est donc nécessaire en cas d'utilisation de composants en aluminium ou en acier galvanisés.
4.2 Début d'utilisation du circuit d'eau
- Remplissez le réservoir avec la vanne de la conduite d'alimentation et laissez s'échapper l'air par l'une des vannes d'eau chaude supérieures afin de purger complètement l'eau du robinet.
- Vérifiez l'étanchéité de l'intégralité du circuit d'eau.
- Connectez la pompe à chaleur à l'alimentation électrique.
s avoir commencé à utiliser le système, l'étanchéité de gralité du circuit d'eau doit être vérifiée.
4.3 Mise en service du circuit d'eau
Remplissez le réservoir via le raccordement et ventilez-le en laissant ouvert l'un des robinets d'eau chaude supérieurs du site pour que l'air cesse de s'échapper de l'eau. Le réservoir présente une contenance normale de 285 litres d'eau.
Vérifiez l'étanchéité de l'intégralité du circuit.
4.4 Électricité – connexion
Connectez la pompe à chaleur à l'alimentation électrique.
4.5 Circuit de refroidissement
Le circuit de refroidissement est fourni prêt à l'emploi et ne nécessite aucun travail. Les commandes électroniques prennent automatiquement en charge l'ensemble des fonctions opérationnelles du compresseur et du ventilateur.
Si nécessaire, réglez les commandes sur la température d'eau voulue.
Le réglage d'usine est de 50° C (voir les instructions d'utilisation pour en savoir plus).
4.6 Conseils d'économies d'énergie
Ne réglez pas une température d'eau plus élevée que nécessaire.
Les températures d'eau plus basses optimisent l'utilisation de la pompe à chaleur.
L'emploi de la circulation accroît significativement la consommation d'énergie de la pompe à chaleur.
4.7 Conseils d'utilisation du ventilateur
Si vous utilisez des canalisations, il vous faudra peut être faire tourner le ventilateur plus vite pour compenser les pertes de pression.
4.8 Contrôle
Une fois l'installation terminée, nous vous conseillons de vérifier toutes les connexions, etc., pour vous assurer de leur étanchéité et vérifier que l'eau condensée circule sans obstruction vers la purge.
B
1. Guide d'utilisation
La AHD 290 est réglée en usine afin de faciliter son démarrage immédiat. Les réglages en usine sont basiques et doivent être ajustés aux conditions d'utilisation et impératifs de la résidence individuelle afin d'optimiser les avantages offerts par l'unité.
1.1 Usage
La valeur d'un élément de menu est affichée en appuyant sur les touches/combinaisons de touches suivantes. La valeur peut être modifiée avec les flèches en appuyant simultanément sur la touche/combinaison de touches. Le contrôleur revient à l'indication standard en l'absence de pression sur un bouton pendant 15 secondes environ.
P1 : Pompe à chaleur marche/arrêt
Ce bouton permet d'alterner entre : attente et fonctionnement automatique après le point de réglage P3. (étape 0, étape 1)
Étape 0 : la pompe à chaleur est arrêtée et seul le contrôleur est actif.
Étape 1 : La pompe à chaleur est en mode de fonctionnement et fonctionne après le point de réglage P3 du thermostat.
P2 : Fonctionnement de la cartouche électrique
La pompe à chaleur est équipée d'une cartouche électrique additionnelle pour chauffer l'eau sanitaire. Ce bouton permet d'activer la cartouche électrique, en cas de besoin. Si le point de réglage est sur 1, la cartouche électrique s'active après le point de réglage P5 (thermostat d'activation de la cartouche électrique). La cartouche électrique n'est pas activée pour un point de réglage de 0.
Note ! Si la température ambiante est inférieure à 8°C ou supérieure à 35°C, la cartouche électrique s'active même si P2 = 0.
P3 : Thermostat d'activation de pompe à chaleur
La température de l'eau sanitaire requise chauffée par la pompe à chaleur peut être réglée entre 0 et 55°C.
Réglage d'usine : 52°C
Température d'eau max. : 55°C
P4 : Arrêt du dégivrage
Pression simultanée sur les touches de niveau et de thermostat d'utilisation
De série, la période de dégivrage est réglée pour se terminer lorsque la température atteint 10°C. Si les conditions d'utilisation sortent de la normale, cette température peut devoir être modifiée. La température est réglable entre 0 et 25°C.
Réglage d'usine : 10°C
P5 : Thermostat d'activation de la cartouche électrique
La température de l'eau sanitaire est réglable entre 0 et 65°C. La cartouche électrique chauffe uniquement la moitié supérieure du réservoir, alors que la pompe à chaleur continue de chauffer la moitié inférieure. Réglage d'usine : 50°C
Indication d'affichage
Il est possible d'afficher plusieurs températures en appuyant sur les flèches pour qu'apparaisse la température requise. Après env. 5 secondes, la température s'affiche. Elle reste affichée pendant env. 30 secondes puis l'affichage revient à son état normal. Il est possible d'afficher les températures suivantes :
T4 : Capteur additionnel (usage libre ou entrée d'utilisation forcée)
T5 : Surface de pré refroidissement
T6 : Surface de refroidissement
T7 : Haut du réservoir d'eau domestique
T8 : Bas du réservoir d'eau domestique
T9 : Capteur additionnel
1.2 Modification des données d'utilisation
Normalement, l'affichage présente la température de l'eau.
Appuyez simultanément sur les flèches haut et bas pendant env. 10 secondes pour accéder au menu de fonctionnement. Pour afficher les valeurs choisies appuyez sur . L'affichage présente désormais le premier point E0 du menu de fonctionnement. Le menu de fonctionnement se ferme et vous revenez au menu principal en l'absence de pression sur un bouton pendant 15 secondes.
Si vous voulez faire défiler le menu de fonctionnement, il vous suffit d'appuyer sur la flèche haut ou bas. La valeur d'un point est affichée en appuyant sur (touche de température). La valeur peut être modifiée en appuyant simultanément sur la flèche haut ou bas et sur (touche de température). Le contrôleur revient à l'indication standard en l'absence de pression sur un bouton pendant 15 secondes environ.
1.3 Menu de fonctionnement
E0 : Réglage d'usine
Si le système ne fonctionne pas comme prévu, même si les points de réglage ont été ajustés, et que la cause est impossible à localiser, nous vous recommandons de noter les réglages dans le programme. Ensuite, ajustez les points de réglage sur 1 puis attendez que le contrôleur revienne aux réglages standard. Maintenant tous les points de réglage sont revenus aux valeurs par défaut. Il est désormais possible de recommencer et d'ajuster les points de réglage.
Réglage d'usine : 0
E2 : T9 Température réglée
Ce capteur peut contrôler le relais R9, activé lorsque le point de réglage E2 est atteint. Le relais R9 peut servir à commander le clapet trois voies de l'échappement d'air. Ce clapet trois voies peut alimenter la zone de séjour avec de l'air frais si la température de la pièce a atteint le point de réglage E2. Cette fonction nécessite un capteur séparé, non fourni normalement. Le capteur doit être connecté au panneau de commande. Pour accéder au panneau de commande, vous devez démonter le haut de la machine.
E2 est réglable entre 10 et 30°C
Réglage d'usine : 21°C
E8 : Fonction de désinfection marche/arrêt
En réglant sur 1, la cartouche électrique fournit une eau chaude à 65°C, une fois par semaine, pour désinfecter le réservoir (fonction de protection contre la légionellose).
Réglage d'usine : 0
E9 : Fonctionnement en environnement froid marche/arrêt
Pour un réglage de 0, la pompe à chaleur tourne tant que la chaleur est nécessaire (= fonctionnement avec air d'échappement).
Si vous utilisez la pompe à chaleur avec une admission d'air provenant de la cave, par exemple, une option permet d'arrêter le compresseur si la pièce devient trop froide. En lieu et place, c'est le chauffage électrique qui chauffe l'eau. La fonction est activée pour une valeur de réglage de 1 (= fonctionnement avec air de circulation).
Il est aussi possible de laisser le chauffage électrique contribuer automatiquement au chauffage de l'eau si la température de l'air admis est inférieure à celle définie en E10. La fonction est activée pour une valeur de réglage de 2 (= fonctionnement avec air frais). Pour une valeur de 0, la fonction est désactivée.
Réglage d'usine : 0
E10 : Fonctionnement en environnement froid
Si vous activez la fonction de menu E9, vous pouvez régler la température d'arrêt du compresseur ou d'assistance du chauffage. La température est réglable entre -10 et +10°C.
Réglage d'usine : -5
E15 : Hygrostat / arrêt unité
Pour une valeur de 0, la vitesse des ventilateurs passe sur 3 lorsque l'humidité relative dépasse la valeur de réglage de l'hygrostat. Pour une valeur de 1, l'unité s'arrête en cas de court-circuit des clips 25 et 26.
Réglage d'usine : 0
E16 : Débit d'air min.
Cette valeur affiche la vitesse minimum permise du ventilateur pendant le fonctionnement. Notez que le système de refroidissement peut être en surcharge, engendrant un déclenchement du pressostat haute pression, si la valeur réglée est trop élevée. La valeur ne doit pas être plus élevée que nécessaire, afin d'assurer un débit d'air minimal dans la surface de refroidissement. Réglez cette valeur entre 0 et 100%.
Réglage d'usine : 0
E17 : Débit d'air étendu activé
Avec la 3ème vitesse, une option permet de faire rétrograder automatiquement l'unité en 2ème vitesse après un certain nombre d'heures, avec un réglage sur 1. Pour un point de réglage de 0, l'unité fonctionne en 3ème vitesse tant qu'une vitesse inférieure n'a pas été sélectionnée manuellement.
Réglage d'usine : 0
E18 : Heure
Si la rétrogradation automatique de la 3ème vitesse est activée, vous pouvez régler ici le nombre d'heures après lesquelles l'unité doit fonctionner avec de l'air forcé. Le point de réglage est ajustable entre 1 et 10 heures.
Réglage d'usine : 3
E19 : Fonction additionnelle
Pour un point de réglage de 1, la fonction additionnelle est activée dès que T9 atteint le point de réglage (voir E2). Pour une point de réglage de 0, la fonction est désactivée.
E21 : Réglage TX
Pour éviter des pressions d'utilisation élevées dans le système de refroidissement, sa sortie doit être réduite pendant le reste de la période de chauffage. Ce paramètre indique la température de l'eau à laquelle la réduction doit commencer. Il est réglable entre 0 et 55°C.
Réglage d'usine : 45
E23 : Tmop
Cette valeur indique la température maximum d'évaporation permise. Elle empêche toute surcharge du système du compresseur pour des températures ambiantes élevées.
Réglez cette valeur entre 0 et 20°C.
Réglage d'usine : 15
E25 : Vent niveau 2
Si une période d'extraction prolongée est nécessaire pour le site, il est possible de passer au niveau 2. Le ventilateur fonctionne alors à un niveau différent de celui sélectionné. Cette option sert à régler la vitesse de fonctionnement du ventilateur lorsque le niveau 2 est sélectionné. Notez que ce réglage définit également la vitesse maximum du ventilateur fonctionnant au niveau 1. La vitesse est réglable entre 0 et 100%.
Réglage d'usine : 100
E26 : Vent niveau 3
Si une période d'extraction d'une durée spécifique est nécessaire pour le site, il est possible de passer au niveau 3. Le ventilateur fonctionne pendant la période définie. Ensuite, le système revient au niveau 2. Cette option de menu sert à régler la vitesse de fonctionnement des ventilateurs lorsque la période réglée est sélectionné. Notez que ce réglage définit également la vitesse maximum du ventilateur fonctionnant au niveau 1. La vitesse est réglable entre 0 et 100%.
Réglage d'usine : 100%
E27 :
Fonction disponible. Doit toujours être réglée sur 1.
E45 : Réglage dTair
Il est ici possible de choisir le refroidissement minimum de l'air pendant le chauffage de l'eau. Le contrôleur ajuste la vitesse du ventilateur pour assurer que l'air est refroidi exactement à la température choisie. Si le contrôleur doit refroidir l'air pour des motifs techniques, la valeur est commandée par la fonction automatique. Si une vitesse de ventilateur supérieure est nécessaire, la valeur peut être réduite. N'oubliez pas toutefois que le ventilateur tourne plus vite, consommant plus d'énergie, si les valeurs de réglage sont trop faibles.
Réglage d'usine : 2
1.4 Réglages d'usine par défaut
| Réglages d’usine Date Date | |||
| E0 : Réglage d’usine 0 0 | |||
| E2 : Température réglée 21 | |||
| E8 : Fonction de désinfection marche/arrêt 0 | |||
| E9 : Fonctionnement en environnement froid 0 | |||
| E10 : Fonctionnement en environnement froid -5 | |||
| E15 : Hygrostat / arrêt unité 0 | |||
| E16 : Débit d’air min. 0 | |||
| E17 : Forcé activé 0 | |||
| E18 : Heures 3 | |||
| E19 : Fonction additionnelle 0 | |||
| E21 : Réglage TX 45 | |||
| E23 : Tmop 15 | |||
| E25 : Vent niveau 2 | 100 | ||
| E26 : Vent niveau 3 | 100 | ||
| E27 : | 1 | ||
| E45 : Réglage dTair | 2 | ||
1.5 Programme de dégivrage
Le diagramme de flux indique l'emplacement des capteurs alors que la carte de circuit présente les sorties de relais et autres sorties de connexion du ventilateur et du panneau de commande.
Usage de pompe à chaleur à eau potable :
La pompe à chaleur est uniquement destinée à produire de l'eau potable chaude à usage domestique dans les limites de température spécifiées. La pompe à chaleur d'eau chaude sanitaire est une unité intégrale disposant d'un réservoir d'eau chaude de 285 litres, de ventilateurs d'extraction, d'une pompe à chaleur et de l'équipement électrique complet. Cinq modèles intègrent également un serpentin de chauffage.
Capacité :
La pompe à chaleur est capable de produire un volume d'eau chaude d'environ 1000 litres à 45°C. Le volume réel dépend de la température de l'eau alimentée, de la température de l'air et des habitudes de consommation de l'eau chaude. L'élément chauffant électrique additionnel (1,5 kW) peut servir à compléter la capacité dès que nécessaire. La pompe à chaleur utilise uniquement environ 27% de l'énergie comparée à une chaudière électrique conventionnelle.
Fonctionnement de la pompe à chaleur :
Le contrôleur lance le compresseur juste après l'entrée d'eau chaude. Le compresseur fonctionne jusqu'au chauffage complet du réservoir à nouveau à la température réglée. Habituellement, la pompe à chaleur peut produire suffisamment d'eau chaude pour couvrir les besoins d'une famille normale.
Chauffage d'eau :
Si vous tirez de l'eau chaude, le réservoir est rempli d'eau froide par le fond. Un capteur mesure la température au fond du réservoir et lance le compresseur si celle-ci a chuté de 5°C ou plus sous la température réglée. Le compresseur s'arrête lorsque l'eau a été chauffée à la température réglée. Pendant le fonctionnement du compresseur, le ventilateur tourne et fait circuler l'air via la surface de refroidissement.
Fonctionnement du ventilateur :
Le ventilateur peut être réglé pour un fonctionnement continu lorsque le compresseur s'est arrêté – en sélectionnant le niveau 2 ou 3. Cette option peut être retenue lorsque la pompe à chaleur sert de système d'extraction dans les pièces humides d'une maison. En cas de court-circuit de l'entrée à T4, le contrôleur est forcé de marcher en 3ème vitesse. Vous pouvez ainsi accroître le niveau d'extraction, par ex. dans une salle de bain pendant la douche. En cas d'interruption du court-circuit sur les broches d'entrée à T4, le contrôleur revient à l'étape précédente.
Dégivrage :
Lorsque l'écart de température entre la température en amont de la surface de refroidissement et la température de la surface de refroidissement devient trop important (comme c'est le cas lorsque du gel se forme sur la surface), l'unité passe en mode dégivrage. L'électrovanne MA 4 s'ouvre et le ventilateur d'alimentation d'air s'arrête jusqu'au dégel et jusqu'au moment où la surface de refroidissement atteint une température approchant 5°C. L'électrovanne se ferme alors à nouveau et le ventilateur d'alimentation d'air se remet en marche.
2.2 Capacité additionnelle
Dans l'éventualité où la pompe à chaleur serait incapable de produire suffisamment d'eau chaude, un élément électrique chauffant additionnel peut entrer en fonction. Ce faisant, il devient possible de chauffer plus d'eau. Il est possible de régler la température voulue à laquelle le chauffage électrique doit chauffer l'eau. (Utilisez le chauffage électrique uniquement en cas de besoin car il consomme plus d'énergie que le compresseur). L'activation du chauffage électrique s'effectue manuellement sur l'affichage.
2.3 Sécurité d'utilisation
Pressostat haute pression :
Pour empêcher le compresseur de dépasser ses limites de fonctionnement, un pressostat haute pression intégral se déclenche dès que la pression atteint 20 bars dans l'unité de refroidissement. Appuyez sur le bouton rouge de réinitialisation une fois la cause de l'erreur identifiée. Lorsque le pressostat haute pression se coupe, la LED rouge clignote jusqu'à la réinitialisation manuelle avec le bouton ou si la pression chute sous les 15 bars, voire si la cause de l'erreur est identifiée. Lorsque le pressostat haute pression se coupe, le témoin rouge clignote jusqu'à ce que le bouton rouge de réinitialisation du pressostat s'active. Pour éviter une répétition d'erreur de pressostat, le réglage de la température de l'eau peut être inférieur de 2-3°C.
Disjoncteur de sécurité pour élément électrique chauffant
En cas d'erreur sur le chauffage, le disjoncteur de sécurité se déclenche et coupe le chauffage afin d'éviter une surchauffe dans le réservoir.
Pressostat haute pression :
Lorsque le pressostat haute pression se déclenche, le témoin rouge de l'affichage s'allume jusqu'à la réinitialisation du pressostat.
3. Maintenance
Respectez les instructions suivantes afin d'optimiser le fonctionnement de la pompe à chaleur.
entation électrique du système doit toujours être née avant d'ouvrir le cache de la pompe à chaleur.
Après la première installation de l'unité, assurez-vous que les connexions d'eau sont vérifiées au bout de quelques jours afin de s'assurer de l'absence de fuites. Vérifiez également si le tuyau de purge du condensat n'est pas obstrué.
Considérations environnementales.
Pendant l'entretien de l'unité ou si elle est arrêtée, assurez-vous de respecter les directives de recyclage et de mise au rebut des matériaux conformément à la législations et aux procédures en vigueur.
3.1 Système de refroidissement et ventilateur
Ventilateur :
L'entretien d'un ventilateur repose essentiellement sur un nettoyage périodique de l'évaporateur. Déconnectez les flexibles du haut de l'unité et dévissez la plaque supérieure. Nettoyez le ventilateur avec une brosse adaptée. Ne retirez pas les blocs d'équilibrage de la turbine. En effet, elle serait déséquilibrée et le ventilateur deviendrait plus bruyant tout en s'usant davantage.
e de blessure avec les pales coupantes ! ommagez pas ces pales !
Purge de condensat :
Lors du changement des filtres, en automne, vérifiez si la purge et le bac de condensat sont bouchés par des salissures. Remplissez le bac de condensat avec de l'eau et vérifiez si elle s'écoule sans difficulté. Dans le cas contraire, la purge doit être nettoyée. Assurez-vous en même temps que les plaques des évaporateurs sont propres.
3.2 Circuit d'eau et réservoir
Vanne de sécurité :
L'installateur a prévu une vanne de sécurité sur le tuyau d'alimentation en eau froide sur le réservoir d'eau chaude. Cette vanne est une protection pour le réservoir contre les surpressions dues à l'expansion de l'eau domestique pendant le chauffage. Le clapet antiretour, installé avant la vanne de sécurité sur le tuyau d'eau froide, empêche l'eau de refluer dans ce tuyau. En d'autres termes, la pression dans le réservoir s'accroît jusqu'au maximum permis par la vanne de sécurité, qui s'ouvre alors pour laisser s'échapper le surplus d'eau. Si la vanne de sécurité ne s'ouvre pas, le réservoir peut exploser. Pour s'assurer du fonctionnement correct de la vanne de sécurité, elles doit être inspectées plusieurs fois par an. Pour ce faire, pressez le bras à ressort sur la vanne de sécurité et vérifiez que l'eau s'écoule de la vanne. Les dommages occasionnés par une vanne de sécurité bloquée ne sont pas couverts par la garantie.
Anode :
Pour éviter sa corrosion, le réservoir d'eau chaude émaillé bénéficie d'une anode au magnésium avec un bouchon vissé 3/4". Cette anode présente une espérance de vie de 2 à 5 ans. Néanmoins, il est important de vérifier que l'anode est intacte à tout moment. Pour ce faire, inspectez-la tous les 2 ans et remplacez-la si elle est corrodée et mesure seulement 6-10 mm de diamètre. Pour inspecter l'anode, coupez l'alimentation électrique du système et retirez le cache avant. Le réservoir d'eau chaude doit être purgé avant de pouvoir dévisser l'anode. Pour ce faire, coupez l'alimentation électrique et fixez un flexible sur la vanne de purge afin de vous assurer que l'eau s'écoule par la purge la plus proche. Une fois l'eau du réservoir purgée, ouvrez un robinet d'eau chaude pour éviter une pression négative dans le réservoir. Une fois le réservoir vide, l'anode peut être dévissée et inspectée. Une fois l'anode à nouveau en place, fermez le robinet de purge et puis ouvrez à nouveau l'alimentation en eau de la vanne pour remplir le réservoir. Une fois le réservoir plein et le cache en place, l'alimentation électrique peut être réactivée.
3.3 Démontage / Mise hors service de l'unité
Procédez comme suit :
Déconnectez l'alimentation électrique de l'unité puis toutes les autres connexions. Coupez la vanne d'alimentation en eau fraîche et connectez un flexible de purge sur la vanne de purge pour purger l'eau.
4. Dépannage
La pompe à chaleur comporte les dispositifs de sécurité suivants :
4.1 Pressostat haute pression
Le pressostat haute pression protège la pompe à chaleur contre les pressions trop élevées dans le circuit de refroidissement.
En cas d'interruptions (pression trop élevée), le témoin rouge du panneau de commande clignote et le pressostat haute pression arrête la pompe à chaleur. Le témoin rouge s'allume. Redémarrez l'équipement en réinitialisant manuellement le pressostat haute pression.
Pour atteindre le bouton de réinitialisation manuelle, cherchez entre les lamelles au sommet.
Si l'agrégat s'arrêt plus souvent, de manière répétée, appelez l'entretien.
4.2 Disjoncteur de sécurité pour élément chauffant
Le disjoncteur de sécurité protège l'équipement contre la surchauffe pendant le chauffage avec la cartouche électrique. Le disjoncteur de sécurité est monté sur le chauffage. Si la valeur réglée (90°) est dépassée, la cartouche électrique se déconnecte. Elle peut être reconnectée si la température est inférieure à 90°. Pour ce faire, l'alimentation électrique de l'équipement doit être coupée et le cache avant démonté. Vous pouvez alors appuyer sur le bouton de réinitialisation.
4.3 Pompe à chaleur hors service
Veuillez tester les éléments suivants :
- l'alimentation électrique est connectée ;
- la prise murale est sous tension ;
- la pompe à chaleur est déconnectée avec la commande de température ;
- la température de l'eau sanitaire est inférieure à 55°C ;
- le pressostat haute pression est déconnecté ;
- le serpentin de refroidissement est sale.
Si vous n'arrivez pas ainsi à identifier la source d'erreur, veuillez contacter votre installateur local ou un agent d'entretien.
5. Garantie (certificat)
Pour l'enregistrement de votre garantie, vous devez retourner la carte de garantie annexée et un certificat de garantie vous sera ensuite renvoyé. Ce certificat donne au propriétaire d'un chauffe-eau livré par A.O. Smith Water Products Company B.V. de Veldhoven, Pays-Bas (ci-après "A.O. Smith") le droit à la garantie détaillée ci-après qui lie A.O. Smith envers le propriétaire.
Garantie générale
Si, durant l'année suivant la date initiale d'installation d'un chauffe-eau livré par A.O. Smith après examen par et sur l'appréciation exclusive de A.O. Smith, toute partie ou pièce, à l'exception de la cuve, ne fonctionne pas ou ne fonctionne pas correctement suite à des vices de construction ou de matériau, A.O. Smith remplacera ou réparera la partie ou pièce défectueuse.
Conditions d'installation et d'utilisation
La garantie visée aux articles 1 et 2 est valable exclusivement si les conditions suivantes sont remplies:
a. Le chauffe-eau est installé compte tenu des prescriptions d'installation appliquées par A.O. Smith pour un modèle spécifique et conformément aux arrêtés, prescriptions et règlements officiels en ce qui concerne les installations et les constructions.
b. Le chauffe-eau reste installé à l'endroit initial.
c. Il est fait usage exclusivement d'eau potable, circulant librement en tout temps, tandis que la cuve est à l'abri des effets dégradants de tartre et de dépôt calcaire (utilisation obligatoire d'un échangeur thermique pour réchauffement indirect d'eau salée ou corrosive).
d. Un entretien préventif permet d'éliminer tout dépôt calcaire dans la cuve.
e. Les températures de l'eau du chauffe-eau n'excèdent pas le réglage maximum des thermostats qui composent le chauffe-eau.
f. La pression hydraulique et / ou la charge thermique n'excèdent pas les maxima indiqués sur la plaque signalétique du chauffe-eau.
g. Le chauffe-eau est placé dans un environnement non corrosif.
h. Le chauffe-eau est pourvu d'un groupe de sécurité approuvé à cette fin par une autorité compétente, de capacité suffisante, n'excédant pas la pression de fonctionnement telle qu'indiquée sur le chauffe-eau, ainsi qu'éventuellement d'une soupape de pression et température montée conformément aux prescriptions de A.O. Smith relatives au modèle spécifique de chauffe-eau et compte tenu des prescriptions et règlements locaux officiels.
i. L'appareil doit toujours être équipé d'une protection cathodique. Si des anodes sont appliquées, il faut les remplacer et les renouveler dès qu'elles sont usées à 60 % ou plus. Lors de l'application des anodes électriques, il faut vérifier qu'elles fonctionnent continuellement.
Exclusions
La garantie visée dans les articles 1 et 2 ne couvre pas les cas suivants:
a. si le chauffe-eau a subi des dégradation sous l'effet d'agents extérieurs;
b. en cas de négligence (y compris exposition au gel), modification, usage incorrect et/ou abusif du chauffe-eau et lorsqu'on a essayé de réparer soi-même les fuites;
c. si des saletés ou autres particules se sont infiltrées dans la cuve;
d. si la conductivité hydraulique est inférieure à 125 S/cm et/ou si la dureté (ions terrestres alcalins) de l'eau est inférieure à 1,00 mmol/lit (3.3.3 "Composition de l'eau");
e. si de l'eau remise en circulation sans être filtrée coule dans le chauffeau ou y est stockée;
f. si l'on a essayé de réparer soi-même un chauffe-eau défectueux.
Portée de la garantie
Les obligations de A.O. Smith en vertu de la garantie accordée se limitent à la livraison gratuite en entrepôt des pièces ou parties à remplacer ou de l'appareil à remplacer. Les frais de transport, de main d'oeuvre, d'installation et autres frais relatifs au remplacement ne sont pas prises en charge par A.O. Smith.
Réclamations
Toute réclamation basée sur la garantie donnée doit être déposée auprès du distributeur qui a vendu le chauffe-eau ou d'un distributeur des produits A.O. Smith Water Products Company. L'examen du chauffe-eau tel que mentionné dans les articles 1 et 2 aura lieu dans un laboratoire de A.O. Smith.
En ce qui concerne les chauffe-eau fournis et chauffe-eau de rechange (parties ou pièces de ces chauffe-eau), A.O. Smith ne donne aucune autre garantie que celle formulée expressément dans le présent certificat.
En vertu de la présente garantie ou d'autre manière, A.O. Smith décline toute responsabilité quant aux dégâts causés aux personnes ou aux biens par le chauffe-eau (ou parties ou pièces ou cuve en acier thermo vitrifié) ou par le chauffe-eau de rechange livré par elle.
1.5.3 Circuit d'eau – diagramme hydraulique
Legende
1.6 Schéma électrique
