MODE D'EMPLOI EUC 25391 ELECTROLUX

NNoottiiccee dd’’uuttiilliissaattiioonn GGeebbrruuiikkssaaaannwwiijjzziinngg BBeennuuttzzeerriinnffoorrmmaattiioonn BBrruuggssaannvviissnniinngg EUC 25391 W Congélateur Diepvrieskast Gefrierschrank Fryseskab2 electrolux Bienvenue dans le monde d'Electrolux Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous espérons vous accompagnera agréablement au fil du temps. Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable. Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil. Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité. A bientôt.electrolux

Indications de sécurité Conseils et recommandations Informations liées à la protection de l’environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.4 electrolux SOMMAIRE Avertissements et conseils importants 05 Utilisation 08 Nettoyage 07 Tableau de commande 07 Afficheur 08 A la première mise en service 08 Arrêt de l’appareil 09 Réglage de la température 09 Menu des fonctions 09 Utilisation du compartiment congélateur 12 Conservation des produits surgelés et congelés 12 Alarme de température 13 Décongélation 13 Accumulateurs thermiques 13 Conseils 14 Conseils pour la congélation 14 Conseils pour la surgélation 14 Entretien 15 Arrêt prolongé 15 Nettoyage 15 Dégivrage 16 Informations techniques 17 Anomalie de fonctionnement 17 Installation 18 Emplacement 18 Branchement électrique 18 Entretoises postérieures 19 Réversibilité de la porte 19electrolux

AVERTISSEMENTS ET CONSEILS IMPORTANTS Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs. Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil. Sécurité

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les appareils qui en sont équipés).

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du déplacement.

• Faites très attention lorsque vous déplacez l’appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à la partie arrière de l’appareil et il faut éviter tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.

• Ne pas mettre d’instruments électriques à l’intérieur de l’appareil. Service/Réparation

• Une éventuelle modification à l’installation électrique de votre maison qui devait être néces-saire pour l’installation de l’appareil ne devra être effectuée que par du6 electrolux personnel qualifié.

• Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; I’entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

• En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n’exigez que des pièces détachées originales. Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d’appartenance est indiquée sur la plaque signalétique. ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d’appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.

• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irréparablement l’évaporateur. N’employez pour cela que la spatule en plastique livrée avec l’appareil.

• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser. Installation

• Assurez-vous, après avoir installé l’appareil, que celuici ne repose pas sur le câble d’alimentation. Important: en cas de dommage au câble d’alimentation, il faudra le remplacer avec un câble spécial ouelectrolux

UTILISATION Nettoyage L’appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l’eau tiède savonneuse, pour enlever l’odeur caractéristique de «neuf».

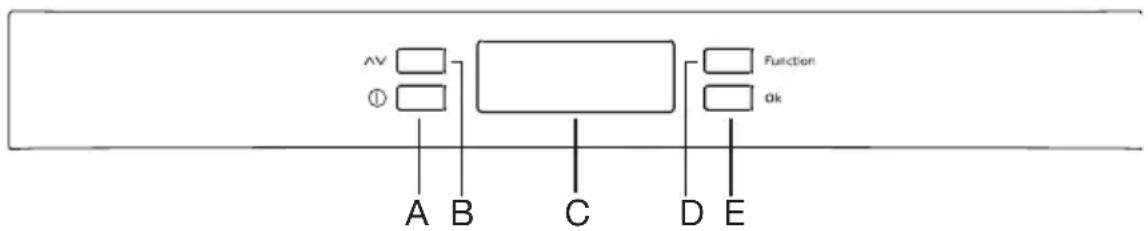

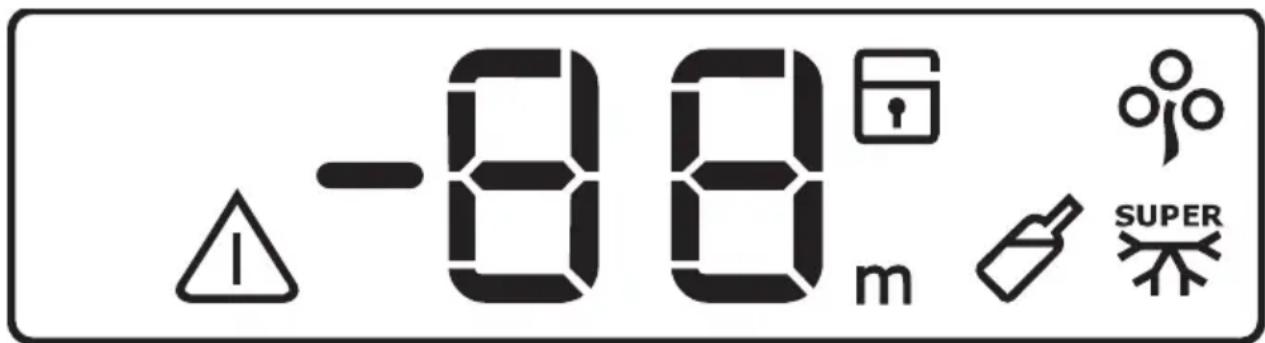

A - Touche Marche/Arrêt B - Touche de réglage de la température C- Afficheur de température et de fonction D - Touche de fonction E - Touche de confirmation N’utilisez pas de produits abrasifs, de poudre à récurer ni d’éponge métallique. Tableau de commande un ensemble disponibles chez le fabricant ou le service technique après-vente.

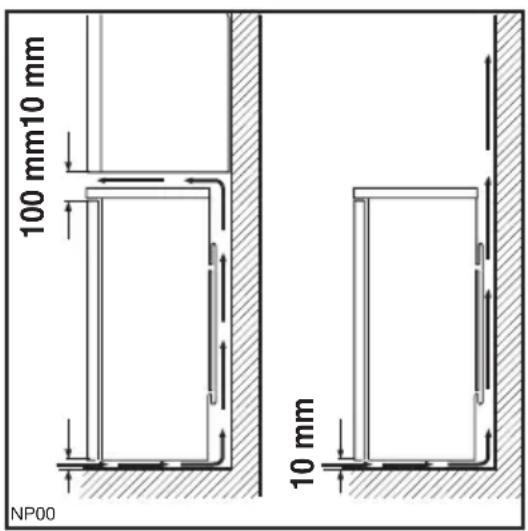

• L’appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraìnerait un mauvais fonctionnement et des dommages sur l’appareil. Suivez les instructions données pour l’installation.

• A cause du système de transport, l’huile contenue dans le compresseur pourrait s’écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l’appareil pour permettre à l’huile de refluer dans le compresseur. Protection de l’environnement Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d’ozone. L’appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d’endommager le circuit de réfrigérant, surtout à l’arrière de l’appareil, près de l’échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.8 electrolux Afficheur Indicateur d'alarme de température Indicateur de température trop basse Affichage de température Si en fonction, indique que la fonction Child Lock est active Si en fonction, indique que la fonction minuteur est active Si en fonction, indique que la fonction Drinks Chill est active Si en fonction, indique que la fonction Action Freeze est active Si en fonction, indique que la fonction Eco Mode est active A la première mise en service Après avoir branché l'appareil, si l'afficheur ne s'illumine pas, appuyez sur la touche (A), de mise en marche de l'appareil. Dès que l'appareil est mis en fonctionnement, il sera en condition d'alarme: la température clignote et un signal sonore retentit. Appuyez sur la touche (E) pour interrompre le signal sonore (voir également paragraphe "alarme de température") le symbole clignote encore et la température maximum atteinte s'affiche . Pour une conservation correcte des aliments sélectionnez la fonction Eco Mode et l' appareil sera prédisposé pour fournir la température suivante: environ -18° C dans le compartiment congélateur.

• Attendez que la température de -18°C soit atteinte, avant d'introduire les aliments dans le compartiment congélateur.

• Pour sélectionner une température différente voir "Réglage de la température".electrolux

Arrêt de l'appareil L'arrêt de l'appareil s'obtient en appuyant sur la touche (A) pendant plus d'1 seconde. Après quoi l'affichage indique un décompte de 3-2-1. Réglage de la température La température peut être réglée en appuyant sur la touche (B). En appuyant sur la touche (B), la température interne clignote sur l'afficheur. Pour confirmer le choix de la température, pressez soit la touche E (vous entendrez le signal sonore), soit attendez quelques secondes (vous n'entendrez pas le signal sonore). L'afficheur inique ensuite à nouveau la température interne du compartiment. La température programmée est atteinte au bout de 24 heures. Cette température reste mémorisée même après une longue période de non utilisation de l'appareil. Il n'est alors pas nécessaire de sélectionner à nouveau une température. Attention! Pandant la phase de stabilisation après la première mise en service, il est possible que la température affichée ne corresponde pas à la température programmée, la température affichée pouvant en l'occurrence être différente de la température programmée. Menu des fonctions A chaque pression sur la touche de fonction D, les fonctions s'activent. Chaque sélection de fonction doit être confirmée en appuyant sur la touche E. Si la sélection de fonction n'est pas confirmée dans les quelques secondes qui suivent l'affichage reprend son aspect initial. Les fonctions suivantes sont indiquées: Fonction Child Lock Fonction Eco Mode Fonction Action Freeze Fonction Drinks Chill Fonction Child Lock Appuyez sur la touche D (à plusieurs reprises si nécessaire) pour activer cette function jusqu'à ce que le symbole correspondant apparaisse . Appuyez sur la touche E dans les quelques secondes qui suivent pour confirmer la sélection. Un signal sonore retentit et le symbole correspondant reste allumé. Tant que cette fonction est activée, aucune modification n'est possible lorsque l'on appuie sur l'une des touches. Vous pouvez désactiver cette fonction à tout moment en appuyant sur la touche D jusqu'à ce que le symbole correspondant clignote et ensuite sur la touche E pour confirmer.10 electrolux Fonction Eco Mode Appuyez sur la touche D (à plusieurs reprises si nécessaire) pour activer cette fonction jusqu'à ce que le symbole correspondant apparaisse (ou réglez la température sur -18°C). Appuyez sur la touche E dans les quelques secondes qui suivent pour confirmer la sélection. Un signal sonore retentit et le symbole correspondant reste allumé. Tant que cette fonction est activée, les températures programmées sont automatiquement sélectionnées (-18°C) et garantissent des conditions optimales pour la conservation des aliments. Vous pouvez désactiver cette fonction à tout moment en modifiant la température sélectionnée dans l'un des compartiments. Il est possible de désactiver la fonction à tout moment en modifiant la température sélectionnée à l'intérieur du compartiment. Fonction Action Freeze Votre appareil porte le sigle normalisé "4 étoiles" c'est à dire qu'il vous permet de congeler vous-même des denrées fraîches et des plats cuisinés et de conserver des denrées déjà congelées et surgelées. Le pouvoir de congélation de votre appareil, c'est à dire la quantité maximale de denrées fraîches que vous pouvez congeler par 24 heures, est indiqué sur la plaque signalétique. Si vous souhaitez utiliser la capacité maximale de congélation, disposez directement les aliments sur les clayettes refroidissantes (enlevez de l'appareil le tiroir ou le panier). En cas de congélation dans les tiroirs ou dans les paniers, la capacité de congélation est réduite. Pour congeler des denrées fraîches, activez la fonction Action Freeze. Pour cela, appuyez sur la touche D (à plusieurs reprises si nécessaire) jusqu'à ce que le symbole correspondant apparaisse . Appuyez sur la touche E dans les quelques secondes qui suivent pour confirmer la sélection. Un signal sonore retentit et sur l'afficheur apparaît des " lignes " en mouvement. Attendez 24 heures avant d'introduire les denrées fraîches dans le compartiment congélateur. Disposez les produits frais à congeler dans le compartiment du congélateur. Maintenez le régime de congélation pendant 24 heures après avoir introduit les produits à congeler. Pendant ce temps, ne placez pas d'autres denrées 12 kg 12 kgelectrolux

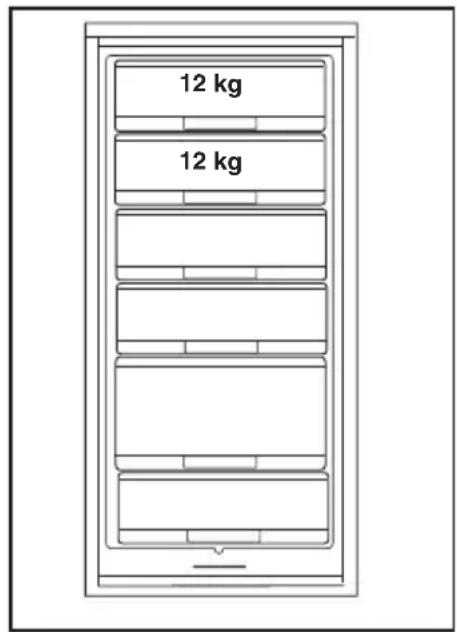

dans le congélateur. La congélation rapide est enclenchée pour une période d'environ 52 heures, avec retour automatique en régime conservation à l'issue de ce laps de temps. Il est également possible de désactiver à tout moment cette fonction manuellement. Pour cela, appuyez sur a touche D jusqu'à ce que le symbole correspondant clignote et ensuite sur la touche E pour confirmer. Fonction Drinks Chill La fonction Drinks Chill doit être utilisée comme un signal de sécurité lorsque des bouteilles sont placées dans le compartiment congélation. Appuyez sur la touche D (à plusieurs reprises si nécessaire) pour activer cette fonction jusqu'à ce que le symbole correspondant apparaisse. Appuyez sur la touche E dans les quelques secondes qui suivent pour confirmer la sélection. Un signal sonore retentit et le symbole reste affiché de manière fixe. Un minuteur est alors programmé par défaut pour une durée de 30 minutes. En appuyant sur la touche B, vous pouvez modifier cette durée et sélectionner une durée de 1 à 90 minutes. L'indication de la fin du décompte est signalée par :

• le clignotement du symbole ,

• le clignotement du symbole ,

• le clignotement du symbole ,

• un signal sonore jusqu'à ce que vous appuyez sur la touche E. Cette fonction peut être désactivée à tout moment en appuyant sur la touche D jusqu'à ce que le symbole correspondant clignote et ensuite sur la touche E pour confirmer la sélection. Dès que le décompte de la durée sélectionnée est terminé ou si vous désactivez la fonction Drinks Chill manuellement, vous devez impérativement retirer les bouteilles placées dans le compartiment congélateur.12 electrolux Utilisation du compartiment congélateur Votre appareil porte le sigle normalisé "4 étoiles" c'est à dire qu'il vous permet de congeler vous-même des denrées fraîches et des plats cuisinés et de conserver des denrées déjà congelées et surgelées. La température peut être réglée entre -15°C et -24°C. Nous vous conseillons lors de la mise en service d'effectuer un premier réglage sur la position -18° C, laquelle garantit une congélation correcte et la bonne conservation des aliments surgelés et congelés. Attention! Pendant la phase de stabilisation après la première mise en service, il est possible que la température affichée ne corresponde pas à la température programmée, la température affichée pouvant en l'occurrence être différente à la température programmée. Attention! Un écart entre la température affichée et la température programmée est normal, en particulier lorsque:

• la température programmée a été modifiée depuis peu,

• la porte du congélateur est restée ouverte pendant un certain temps,

• des aliments chauds ont été placés dans le congélateur. Des écarts de 5°C à l'intérieur du congélateur sont normaux. Pendant le fonctionnement normal, l'afficheur indique la température plus haute à l'intérieur du compartiment congélateur. Conservation des produits surgelés et congelés À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant 12 heures au moins, en activant la fonction Action Freeze. Si l'on doit ranger de grandes quantités d'aliments, retirez de l'appareil tous les tiroirs ou les paniers et placer directement les aliments sur les clayettes refroidissantes en faisant attention à ne pas dépasser la limite de charge se trouvant sur le côté du compartiment supérieur (là où il est prévu). Important Dès que vous constatez un début de décongélation (par ex : suite à une coupure de courant, interruption de fonctionnement de l'appareil au-delà de la durée de l'autonomie de fonctionnement indiquée au chapitre "Informations techniques"), consommez les aliments le plus rapidement possible, ou recongelez-les après les avoir cuits (aliments crus).electrolux

Alarme de température Une augmentation de la température dans le compartiment congélateur (par ex. lors d'une coupure de courant) est signalée par :

• un clignotement de la température ;

• un clignotement du symbole ;

• une alarme sonore. Au rétablissement des conditions normales :

• le signal sonore s'arrête ;

• la température continue à clignoter. En appuyant sur la touche E pour désactiver l'alarme, la température la plus haute atteinte dans le compartiment apparaît sur l'afficheur pendant quelques secondes environ. Au rétablissement des conditions normales, la température correspondant au compartiment sélectionné apparaît. Pendant la phase d'alarme, le signal sonore peut être interrompu en appuyant sur la touche E. Décongélation Avant d’être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération. S’il s’agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long. N’employez pas d’objet métallique pour décoller les bacs à glace. Accumulateurs thermiques 2 accumulateurs thermiques sont fournis dans le congélateur; ils permettent de prolonger le temps de conservation des aliments en cas de coupure de courant ou de panne. Ils doivent être placés dans le tiroir supérieur.14 electrolux CONSEILS Conseils pour la congélation Règles à respecter pour la congélation:

le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;

• le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps;

• les produits destinés à la congélation doivent être frais, bien nettoyés et d’excellente qualité;

• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;

• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;

• évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température;

• les aliments maigres se conservent mieux et plus longtemps que les gras; le sel réduit la durée de conservation;

• ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures:

• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d’entreposage;

ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater. Conseils pour la surgélation Comment utiliser ce compartiment au mieux:

• vérifiez que les aliments aient bien été conservés en magasin;

• assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible;

• évitez d’ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.

• Il convient de faire très attention, car les aliments dégelés, ne peuvent être recongelés.

• Ne dépassez jamais la date limite d’utilisation généralement marquée sur les paquets.electrolux

ENTRETIEN Débranchez l’appareil avant toute opération. Attention

Cet appareil contient des hydrocarbures dans son circuit de réfrigération; l’entretien et la recharge ne doivent donc être effectués que par du personnel autorisé. Arrêt prolongé Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes:

• débranchez la prise de courant;

• dégivrez-le et nettoyez-le à fond;

• laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs. Nettoyage De nombreux détergents spécifiques pour les surfaces de cuisine contiennent des agents chimiques pouvant corroder / endommager les parties en plastique de cet appareil. Il est donc recommandé de ne laver le revêtement extérieur de cet appareil qu’avec de l’eau chaude et un petit peu de détergent liquide pour assiettes. N'utilisez jamais des objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager. A l'occasion d'un dégivrage complet, lavez I'intérieur avec de l'eau tiède et du bicarbonate, rincez et séchez soigneusement. Lavez la carrosserie avec de l'eau tiède savonneuse. Passez de temps en temps un produit à polir. Dépoussiérez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.16 electrolux Dégivrage Périodiquement (toutes les 2 ou 3 semaines) à l'aide de la spatule en plastique livrée avec l'appareil, grattez la mince couche de givre qui recouvre les parois. Il n'est pas nécessaire de débrancher l'appareil et d'enlever les produits contenus dans ce compartiment. Une ou deux fois par an, ou chaque fois que l'épaisseur du givre excède 4 mm environ, il est recommandé de procéder, au dégivrage complet. Pour dégivrer complètement l'appareil

1. Débranchez l'appareil.

2. Sortez les bacs à glaçons et

éventuellement les denrées congelées. Enveloppez celles-ci dans plusieurs feuilles de papier journal, ou mieux, dans des emballages isothermes. Conservez- les dans un endroit frais.

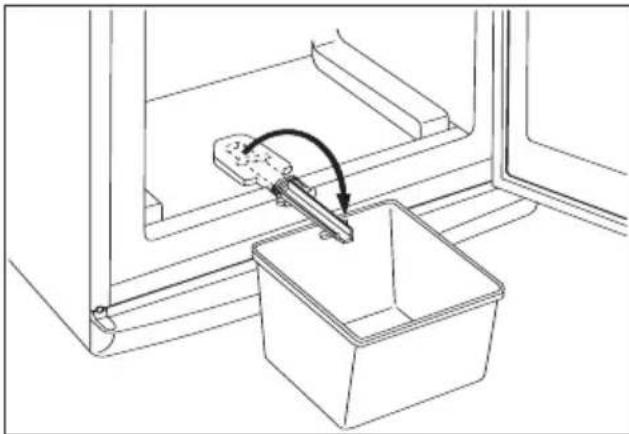

3. Maintenez la porte ouverte. Sortez

la gouttière d'évacuation comme indiqué sur la figure. Placez au dessous un récipient dans lequel s'écoulera l'eau de dégivrage. Conseil : le dégivrage peut être accéléré en plaçant dans le compartiment congélateur un ou plusieurs récipients d'eau chaude non bouillante, à l'exclusion de toute autre source de chaleur.

4. Epongez bien et séchez

soigneusement les parois et le fond.

5. Rebranchez l'appareil.

6. Remettez l'appareil en service en

activant la congélation rapide. Deux heures plus tard, replacez les produits surgelés et congelés (s'il y a lieu). Important N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur. N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiels pour dégivrer ou accélérer le dégivrage de votre appareil. Utilisez uniquement les dispositifs préconisés dans cette notice d'utilisation. L’élévation de température des denrées congelées peut diminuer leur durée de conservation.electrolux

ANOMALIE DE FONCTIONNEMENT Si l'appareil marche mal, il faut contrôler

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne position;

• s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre “Dégivrage”). Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement continue, adressez- vous au Service Après-Vente le plus proche. Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas. INFORMATIONS TECHNIQUES

Capacité nette en litres du congélateur Consommation d’énergie en kWh/année Pouvoir de congélation en kg/24h Autonomie, en cas de panne, heures Consommation d’énergie en kWh/24h Dimensions en mm hauteur largeur profondeur Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche de l’appareil.18 electrolux Branchement électrique Contrôlez, avant de brancher l’appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: ±6%. Pour l’adaptation de l’appareil à des voltages différents, l’adjonction d’un autotransformateur d’une puissance adéquate est indispensable. Il faut absolument brancher l'appareil à une prise de terre réglementaire. C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé. Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée. Cet appareil est conforme aux Directives Communautaires suivantes:

87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques

89/336 CEE 03/05/89 (Compatibilité Electro-magnétique) et modifications successives. Important: L’appareil doit pouvoir être débranché du secteur ; il est donc nécessaire que la fiche reste accessible une fois que l’installation est terminée. INSTALLATION Emplacement Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la Fig. Appreil positionné sous armoires murales de cuisine en surplomb. Appreil positionné sans armoires murales de cuisine en surplomb. Attention Veillez à ne pas obstruer les ouvertures de ventilation. Mettez l’appareil d’aplomb en agissant sur les pieds réglables. 100 mm10 mm 10 mm NP00electrolux

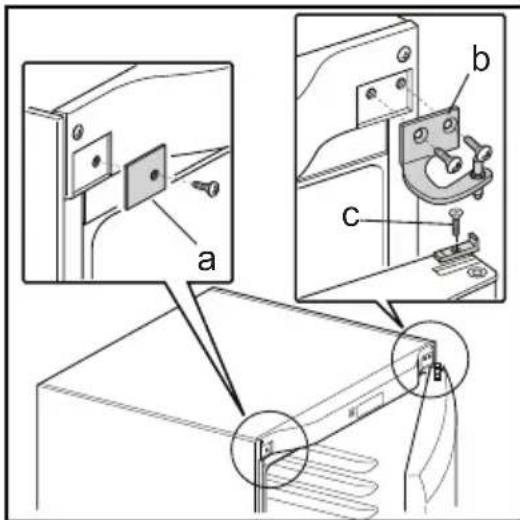

• Inclinez l'appareil sur l'arrière en intercalant un support (petit tabouret par exemple).

• Retirez le cache charnière en plastique (a).

• Dévissez la charnière supérieure (b) et retirez-la.

• Dévissez et retirez l'arrêt de porte (c).

• Retirez la porte. Réversibilité de la porte La porte de cet appareil est réversible: son sens d’ouverture peut être modifié en fonction du souhait de l’utilisateur. Avant d'effectuer la réversibilité de la porte, débranchez l’appareil. Comment procéder :

• Pour effectuer les opérations décrites ci-dessous, nous vous conseillons de vous faire aider par une autre personne pour éviter d’endommager la porte de l'appareil.

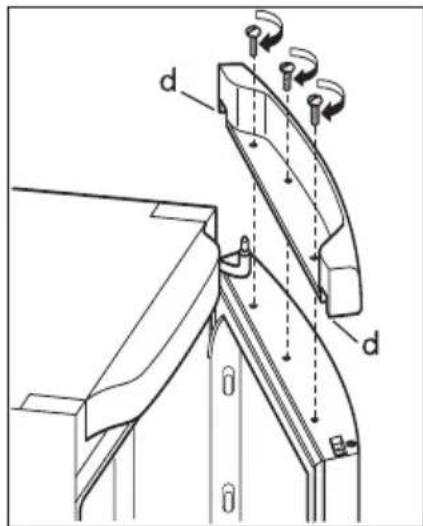

• L’appareil en position verticale, ouvrez la porte. Retirez les vis fixant le cache plastique de la porte et retirez-le.

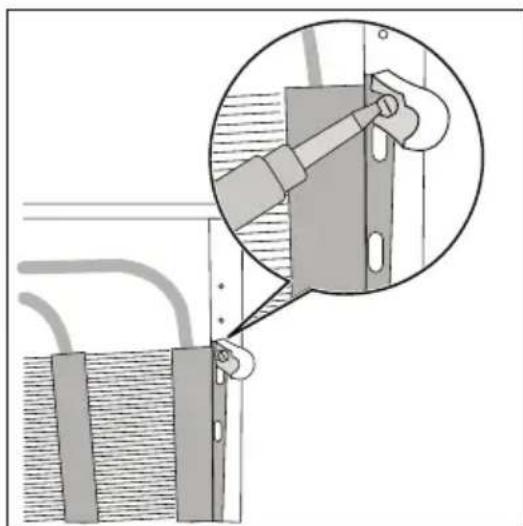

• Enlevez la pièce plastique (d) du cache plastique de la porte et remontez-la de l’autre côté. Entretoises postérieures A l’intérieur de l’appareil, il y a deux entretoises qui doivent être montées comme indiqué sur la figure. Desserrez les vis et introduisez les entretoises sous la tête de vis, puis resserrez.

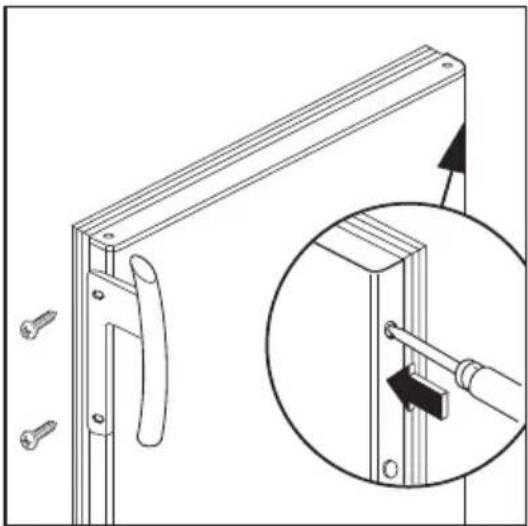

• Dévissez la poignée. Remontez-la de l’autre côté. Replacez, mettez de niveau l’appareil et attendez au moins deux heures avant de le brancher. Si ne souhaitez pas faire les opérations vous pouvez contacter le Service Après-Vente qui vous facturera l’intervention. Attention La réversibilité de la porte une fois effectuée, contrôlez que le joint magnétique adhère à la carrosserie. Si la température à l’intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n’adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne sa dimension naturelle après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l’aide d’un sèche-cheveux.

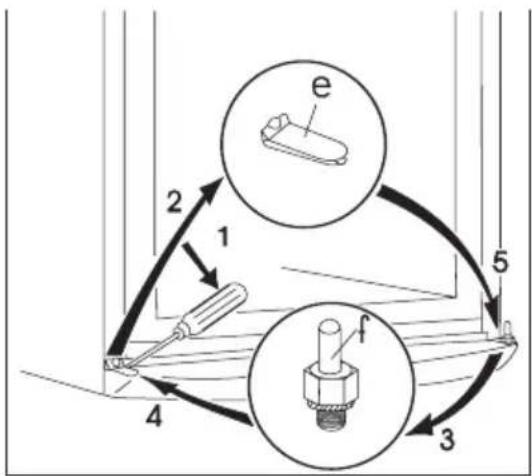

• Retirez le cache (e) et démontez la charnière inférieure, remontez-la de l’autre côté.

• Replacez le cache (e) de l’autre côté.

• Remontez la porte sur le pivot de la charnière inférieure (f).

• Fixez l'arrêt de porte sur le côté opposé.

• Positionnez et fixez la charnière supérieure (contenue dans le sachet de la documentation) sur le côté opposé.

• Fixez la vis du cache-charnière (contenu dans le sachet de la documentation).

• Replacez votre appareil en position verticale.

• Replacez le cache plastique de la porte en le fixant à l'aide des vis.electrolux
