GEBRUIKSAANWIJZING EUC 25391 ELECTROLUX

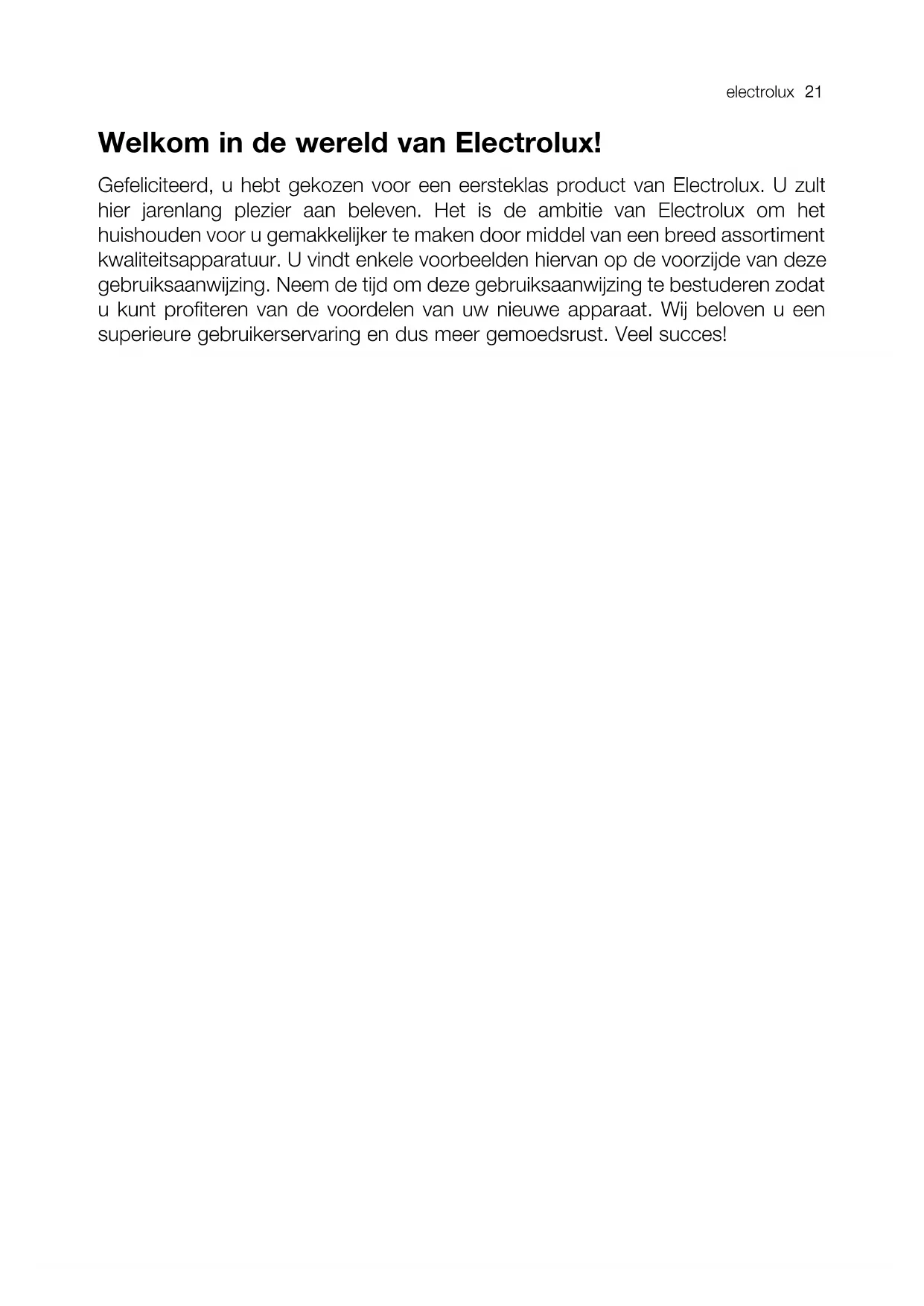

Welkom in de wereld van Electrolux! Gefeliciteerd, u hebt gekozen voor een eersteklas product van Electrolux. U zult hier jarenlang plezier aan beleven. Het is de ambitie van Electrolux om het huishouden voor u gemakkelijker te maken door middel van een breed assortiment kwaliteitsapparatuur. U vindt enkele voorbeelden hiervan op de voorzijde van deze gebruiksaanwijzing. Neem de tijd om deze gebruiksaanwijzing te bestuderen zodat u kunt profiteren van de voordelen van uw nieuwe apparaat. Wij beloven u een superieure gebruikerservaring en dus meer gemoedsrust. Veel succes!22 electrolux Met de waarschuwingsdriehoek en/of door signaalwoorden (Waarschuwing!, Voorzichtig!, Let op!) wordt de aandacht gevestigd op aanwijzingen die belangrijk zijn voor uw veiligheid of voor het juist functioneren van het apparaat. Hier absoluut op letten. Na dit symbool wordt uitleg gegeven over de bediening en het praktisch gebruik van het apparaat. Met het klaverblad worden tips en aanwijzingen voor een economischen milieuvriendelijk gebruik van het apparaat aangegeven. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekoch.electrolux

INHOUD Waarschuwingen en belangrijke adviezen 24 Het gebruik 27 Reiniging van de binnenkant 27 Bedieningspaneel 27 Display 27 Werking 28 Het uitschakelen 28 Temperatuurregeling 28 Functies Menu 28 Het gebruik van het vriesgedeelte 30 Diepvriesproducten bewaren 31 Alarm voor te hoge temperatur 31 Het ontdooien van ingevroren produkten 32 Koude akkus 32 Tips 33 Tips het invriezen 33 Tips het diepvriesproducten 33 Onderhoud 34 Periodieke reiniging 34 Geprolongeerde stilstand 34 Het ontdooien 35 Technische gegevens 36 Storing 36 Installatie

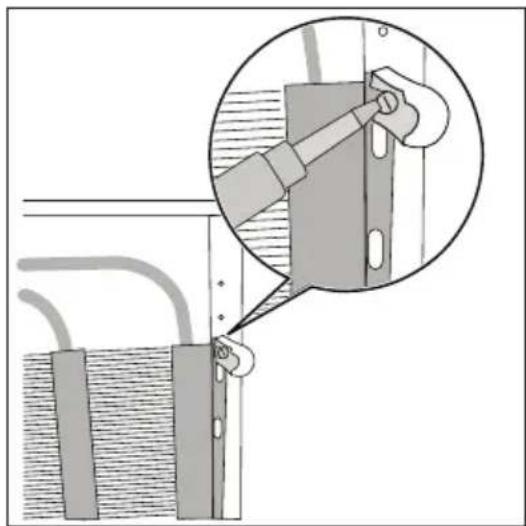

Plaats van opstelling 37 Elektrische aansluiting 37 Muur-afstandshouders 38 Deurscharnier omzetten 3824 electrolux WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken. Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is. Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt. Algemene veiligheid

• Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuigelijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Laat kinderen niet zonder toezicht in de buurt van het apparaat.

• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

• Neem vóór u aan ontdooien, schoonmaak-werkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de steker uit het stopcontact.

• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.

• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.

• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even. AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan. Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken. Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis. Laat het apparaat niet langdurig in direct zonlicht staan. Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan deelectrolux

koelkringloop. Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden. Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast. Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.

• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de ELECTROLUX SERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.

• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELECTROLUX SERVICE. Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.

• De beste resultaten worden bereikt bij een omgevingstemperatuur tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het kenplaatje vermeld. Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de bewaartemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproduc-ten mogen, om gezondheidsredenen, niet wederom ingevroren worden.

• De vriezende binnenwanden of - vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo’n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de26 electrolux levensmiddelen veroorzaakt.

• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen. Installatie

• Overtuig u er van dat het apparaat niet op het aansluitsnoer staat. Belangrijk: Als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.

• De warmte welke het apparaat aan de spijzen en dranken ontrekt, moet onbelemmerd aan de omgeving afgestaan kunnen worden. Slechte ventilatie onder, achter en boven het apparaat resulteert in slechte koel- en/of vriesrestaties door ongewild tijdelijk iutschakelen van de kompressor of onjuiste werking van de absorptieunit .

• Plaats het apparaat met z’n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.

• Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de steker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een absorptie-unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer circa 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt. Milieubescherming Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaets. Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar. De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.electrolux

nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af. Gebruik geen schurende schoonmaak-middelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen. HET GEBRUIK Reiniging van de binnenkant Voor u de kast in gebruik neemt, dient u de binnen-kant met lauw water en een neutraal schoonmaak-middel te reinigen om de typische geur van een

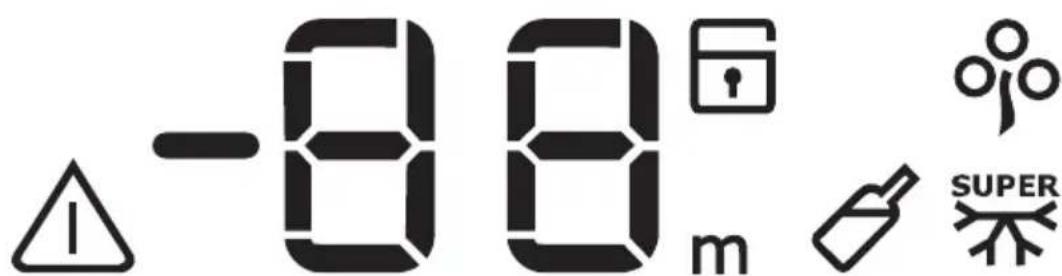

A - Aan / uit toets van het apparaat B - Temperatuurregelaar C - Temperatuur- en functiedisplay D - Starttoets voor de functies E - Bevestigingstoets Bedieningspaneel Display Alarm hoge temperatuur en alarmindicator open deur (indien aanwezig) Aanduiding van de negatieve temperatuur Temperatuuraanduiding Als het brandt wil dit zeggen dat de Child Lock actief is Als het brandt wil dit zeggen dat de timer functie actief is Als het brandt wil dit zeggen dat de Drinks Chill functie actief is Als het brandt wil dit zeggen dat de Action Freeze functie actief is Als het brandt wil dit zeggen dat de Eco Mode functie actief is28 electrolux Werking Als het display na de stekker in het stopcontact te hebben gedaan niet brandt, dient u op toets (A) te drukken die het apparaat inschakelt. Zodra het apparaat ingeschakeld is (het staat in alarmprogramma) knippert de temperatuur en is er een geluid te horen (zoemer). Druk op toets(E) en het geluid houdt op (zie ook de paragraaf "Alarm hoge temperatuur"), het icoon knippert nog steeds en op de indicator verschijnt de hoogst bereikte temperatuur. Voor het op de juiste wijze opslaan van levensmiddelen kiest u de Eco Mode functie die garandeert dat de volgende temperatuur wordt aangehouden: -18°C in het vriesgedeelte.

• Aangeraden wordt de interne temperatuur op ongeveer -18°C te houden, dat garandeert dat de levensmiddelen goed worden ingevroren en bewaard.

• Om een andere temperatuur in te stellen zie ''Temperatuurregeling''. Het uitschakelen Het vriesgedeelte wordt uitgeschakeld door toets (A) langer dan 1 seconde ingedrukt te houden. Hierna wordt aangegeven dat de temperatuur vanaf -3 -2 -1 afgeteld wordt. Temperatuurregeling De temperatuur wordt geregeld door toets (B). Door toets (B) in te drukken, knippert de huidige temperatuurinstelling op de indicator. U bevestigt de keuze van de temperatuur door op de toets E te drukken (u hoort de zoemer) of door enkele seconden te wachten (u hoort geen zoemer). Daarna geeft de indicator weer de binnentemperatuur aan. De nieuw gekozen temperatuur moet bereikt worden binnen 24 uur. Als u het apparaat lang in gebruik heeft, is het niet nodig om de temperatuur weer in te stellen omdat die wordt opgeslagen. Attentie! Tijdens de stabilisatie na de eerste start kan de aangegeven temperatuur niet overeenkomen met de ingestelde temperatuur. Gedurende deze tijd is het mogelijk dat de aangegeven temperatuur verschilt van de ingestelde temperatuur. Functies Menu Door toets D in te schakelen, is het functies menu actief. Elke functie kan bevestigd worden met toets E. Als er niet binnen enkele seconden wordt bevestigd, gaat het display uit het menu en keert terug naar normale functie. De volgende opties zijn ingesteld: Child Lock functie Eco Mode functie Action Freeze functie Drinks Chill functieelectrolux

Child Lock Functie De functie Child Lock wordt ingeschakeld door op toets E te drukken (indien nodig meerdere keren) tot het bijbehorende icoon verschijnt. U moet de keuze bevestigen door binnen enkele seconden toets E in te drukken. U hoort de zoemer en het icoon blijft verlicht. Zolang deze functie geactiveerd is kunnen de toetsen niet bediend worden. De functie kan op ieder moment worden uitgeschakeld door op toets D te drukken totdat het corresponderende icoon gaat knipperen en dan toets E in te drukken. Eco Mode Functie De functie Eco Mode wordt ingeschakeld door op toets E te drukken (indien nodig meerdere keren) tot het bijbehorende icoon verschijnt (of door de temperatuur Op - 18 °C in te stellen). U moet de keuze bevestigen door binnen enkele seconden toets E in te drukken. U hoort de zoemer en het icoon blijft verlicht. Op deze stand worden de gekozen temperaturen automatisch (-18°C) ingesteld op de optimale toestand om de levensmiddelen te bewaren . De functie kan op ieder moment worden uitgeschakeld door de geselecteerde temperatuur in het vak te wijzigen. Action Freeze Functie Het vriesgedeelte is geschikt om verse levensmiddelen in te vriezen en gedurende lange tijd diepvries- en diepgevroren levensmiddelen te bewaren. De maximum hoeveelheid levensmiddelen die in 24 uur ingevroren mag worden, staat op het typeplaatje. Om de op het "typeplaatje" aangegeven hoeveelheid in te vriezen, dient u de levensmiddelen rechtstreeks in aanraking te brengen met de koelende oppervlakken (de lade of het rek wegnemen). Bij invriezen in de laden of rekken wordt de maximum hoeveelheid wat minder. Om verse levensmiddelen in te vriezen dient de Action Freeze functie te worden ingeschakeld. Druk op toets D (indien nodig meerdere keren) tot het bijbehorende icoon verschijnt. U moet de keuze bevestigen door binnen enkele seconden toets E in te drukken. U hoort de zoemer en het icoon blijft verlicht. U hoort de zoemer en op het display verschijnen wat beelden en lijnen. Leg de levensmiddelen die ingevroren moeten worden in het vak van het vriesgedeelte, omdat dit de koudste plek is.30 electrolux Het invriesproces duurt 24 uur. Doe gedurende deze periode geen andere verse levensmiddelen in het vriesgedeelte. Deze functie stopt na 52 uur automatisch. De functie kan op ieder moment worden uitgeschakeld door op toets D te drukken totdat het corresponderende icoon gaat knipperen en dan toets E in te drukken. Drinks Chill Functie De functie Drinks Chill wordt gebruikt als veiligheidswaarschuwing als er flessen in het diepvriesvak worden gelegd. De functie wordt ingeschakeld door op toets D te drukken (indien nodig meerdere keren) tot het bijbehorende icoon verschijnt. U moet de keuze bevestigen door binnen enkele seconden toets E in te drukken. U hoort de zoemer en het icoon blijft verlicht. Op deze stand wordt een timer geactiveerd met een standaardwaarde van 30 minuten. U kunt deze waarde wijzigen van 1 tot 90 minuten door toets B in te drukken en de gewenste tijd te selecteren. Het einde van de geselecteerde tijd wordt aangegeven door:

• het knipperen van symbool op de indicatie ;

• het knipperen van icoon ;

• het knipperen van icoon ;

• een akoestisch alarm totdat toets E wordt ingedrukt. Deze indicaties herinneren u eraan dat u de drankjes uit het vriesgedeelte moet halen. De functie kan op ieder moment worden uitgeschakeld door op toets D te drukken totdat het corresponderende icoon gaat knipperen en dan toets E in te drukken. Het gebruik van het vriesgedeelte Het vriesgedeelte is aangeduid met het symbool . Dat wil zeggen dat het geschikt is om verse levensmiddelen in te vriezen en gedurende lange tijd diepvries- en diepgevroren levensmiddelen te bewaren. De temperatuur van het vriesgedeelte kan variëren tussen ongeveer -15°C en -24°C. Aangeraden wordt de interne temperatuur op ongeveer -18°C te houden, dat garandeert dat de levensmiddelen goed worden ingevroren en bewaard. 12 kg 12 kgelectrolux

Belangrijk! Tijdens de stabilisatie na de eerste start kan de aangegeven temperatuur niet overeenkomen met de ingestelde temperatuur. Gedurende deze tijd is het mogelijk dat de aangegeven temperatuur verschilt van de ingestelde temperatuur. Belangrijk! Een verschil tussen de aangegeven en de ingestelde temperatuur is normaal. Vooral als:

• pas een nieuwe instelling is gekozen

• de deur lange tijd open is geweest

• warme levensmiddelen in het vriesgedeelte zijn geplaatst. Een verschil van max. 5°C binnenin het vriesgedeelte is normaal. Tijdens de normale werking geeft de indicatie de warmste temperatuur binnenin het vriesgedeelte aan. Diepvriesproducten bewaren Wacht op het moment van de inbedrijfstelling of na een periode waarin het vriesgedeelte niet gebruikt is minstens 12 uur alvorens de levensmiddelen in het apparaat te doen. Aangeraden wordt de knop op de tussenliggende stand te houden. Als er grote hoeveelheden levensmiddelen in het vriesgedeelte gedaan moeten worden, kunnen alle laden of rekken uit het apparaat gehaald worden en de levensmiddelen rechtstreeks op de koeloppervlakken gelegd worden. Kijk uit dat de maximum hoeveelheid , die op de zijkant van het bovenste vak staat (indien aanwezig), niet overschreden wordt. Belangrijk Indien de temperatuur in het vriesgedeelte per ongeluk abnormaal stijgt, bijvoorbeeld bij stroomuitval, en de duur van de stroomuitval langer is dan de waarde die in de tabel met technische gegevens staat onder "tijd voor temperatuurtoename", dienen de levensmiddelen binnen korte tijd te worden geconsumeerd of meteen bereid en weer ingevroren (als ze weer afgekoeld zijn). Alarm voor te hoge temperatuur Een temperatuurstijging in het vriesgedeelte (bijv. bij stroomuitval) wordt aangegeven door:

• het knipperen van de temperatuur;

• het knipperen van het icoon ;

• geluid van de zoemer. Als de normale toestand hersteld is:

• gaat het geluidssignaal uit;

• blijft de temperatuurwaarde knipperen; Als u op toets E drukt om het alarm uit te schakelen, verschijnt gedurende enkele seconden de in het vriesgedeelte hoogst behaalde32 electrolux temperatuur op aanduiding . Dan gaat het display terug naar normale werking en wordt de temperatuur van het geselecteerde gedeelte aangegeven. Tijdens de alarmfase kan het geluid van de zoemer uitgezet worden door op toets E te drukken. Het ontdooien van ingevroren produkten De diepvriesprodukten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien, al naar gelang de beschikbare tijd. Kleine of in stukken ingevroren produkten kunnen onmiddellijk gekookt of gebakken worden. De kook-of baktijd zal dan natuurlijk iets langer zijn. Koude akkus De vriezer is van 2 thermische akkus (eutektische masse) voorzien, die de bewaartijd verlengt in geval van stroomuitval of storing. De akkus bevindt zich in de bovenla.electrolux

TIPS Tips het invriezen Enkele belangrijke tips:

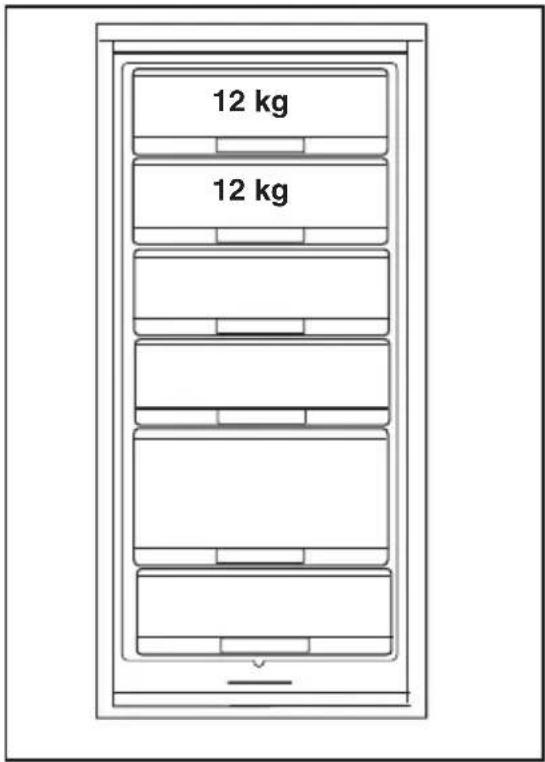

• de max. hoeveelheid levensmiddelen die u kunt invriezen in 24 uur staat aangegeven op het “typeplaatje”;

• het invriezen duurt 24 uur. Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe;

• verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooie;

• Verpak de levensmiddelen in aluminium- of kunststoffolie. Sluit de pakjes goed en luchtdicht af;

• zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren produkten; de temperatuur van deze laatste zou daardoor kunnen stijgen;

• vermijd rechtstreekse konsumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden;

• schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt kontroleren;

De symbolen op de laden geven de diverse soorten diepvriesproducten aan. De getallen geven voor iedere soort diepvriesproduct de opslagtijd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven opslagtijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

• plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen. Tips het diepvriesproducten Neem de volgende regels in acht:

• controleer of de diepvriesproducten in de winkel op de juiste wijze bewaard worden;

• breng de diepvriesproducten na aankoop zo snel mogelijk over naar het vriesvak;

• open de deur altijd zo weinig en zo kort mogelijk;

• wees heel voorzichtig bij aankoop van diepvriesproducten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.

• noteer de fabrikatiedatum en respecteer de vervaldatum van de fabrikant.34 electrolux ONDERHOUD Neem vóór iedere handeling altijd eerst de steker uit de wandkontaktdoos. Belangrijk Dit apparaat bevat koolwaterstoffen in het koelcircuit; onderhoud en bijvulling dient daarom uitsluitend door door de fabrikant bevoegd personeel uitgevoerd te worden. Periodieke reiniging Maak, afhankelijk van de omgeving, één tot twee keer per jaar de kondensor en de motor (beide aan de achterkant van de kast) stofvrij met een borstel of stofzuiger met borstel. Kijk ervoor uit niet aan eventuele slangen en/of kabels binnenin de ruimte te trekken, deze te verplaatsen of te beschadigen. Stof belemmert de warmte-afgifte en verhoogt zodoende het energieverbruik. Naar behoefte kunt u de buitenkant van de kast lappen met lauwwarm water en een neutraal huishoudschoonmaakmiddel, daarna afnemen met schoon water. Het verdient aanbeveling de buitenkant af en toe in de witte (auto-) was te zetten. Veel specifieke schoonmaakmiddelen voor keukenoppervlakken bevatten chemische agentia die de kunststof gedeeltes van dit apparaat kunnen aantasten/beschadigen. Aangeraden wordt dus de externe bekleding van dit apparaat uitsluitend met warm water en een klein beetje afwasmiddel schoon te maken. Geprolongeerde stilstand Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt de volgende handelingen uit te voeren:

• neem de steker uit de wandcontactdoos;

• verwijder alle spijzen en dranken uit de kast;

• laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon;

• laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen.electrolux

Het ontdooien In het vriesvak dient u echter de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt. Gebruik hiervoor de meegeleverde plastic spatel. Voor het uitvoeren van deze handeling hoeft u het apparaat niet uit te schakelen of het vriesvak leeg te maken. Wanneer zich een dikke laag ijs gevormd heeft, dient u het gehele apparaat te ontdooien. Ga als volgt te werk:

1. Trek de steker uit het stopcontact;

omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;

2. Omwikkel de levensmiddelen met

meerdere kranten en bewaar ze op een koele plaats;

3. Doe de deur open en maak het

apparaat schoon volgens de aanwijzingen in het hoofdstuk “Periodieke reiniging”. Het schoonmaken van het apparaat moet alsvolgt worden uitgevoerd:

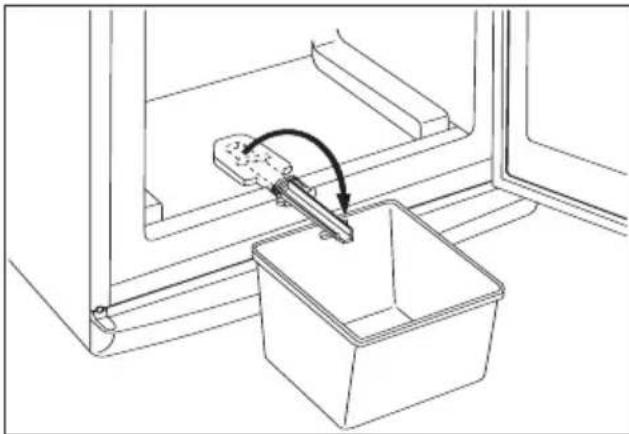

• Het afvoergootje onderin het vriesgedeelte dient voor de optimale afvoer van het smeltwater.Haal het afvoergootje los en zet het op zijn plaats (zie tekening).

• Plaats onder het afvoergootje een bak, pan of kleine emmer.

• Vergeet het afvoergootje niet terug te plaatsen wanneer u klaar bent. Het bakje zichtbaar op de tekening is geen meegeleverd accessoire!

4. Droog na het ontdooien het

vriesvak zorgvuldig en sluit het gaatje weer af met de dop; bewaar de schraper zodat u hem opnieuw kunt gebruiken;

6. Schuif de snelvriesschakelaar in de

invries-stand en laat de vriezer tenminste 2 uur leeg vriezen. Na twee of drie uur kunt u de diepvriesproducten weer terugplaatsen. Belangrijk Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen. Geen voorwerpen of methodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven. Temperatuurstijging van diepvriesproducten kan hun houdbaarheidsduur verkorten.36 electrolux STORING Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

• of de steker goed in het stopcontact zit;

• of de elektriciteit soms uitgevallen is;

• en indien er water op de bodem van de apparaat ligt, of het afvoerkanaaltje soms verstopt is (zie hoofdstuk “Het ontdooien”). Kunt u de storing niet zelf lokaliseren en verhelpen,raadpleeg dan de dichtsbijzijnde servicedienst. Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt. TECHNISCHE GEGEVENS

Netto inhoud in liter van het vriesgedeelte Energieverbruik in kWh/jaar Invriescapaciteit in kg/24h Tijd om van -18°C naar -9°C te gaan per uur Energieverbruik in kWh/24h Afmetingen in mm hoogte breedte adiepte Deze gegevens vindt u op het garantiebewijs of op het typeplaatje van het apparaat.electrolux

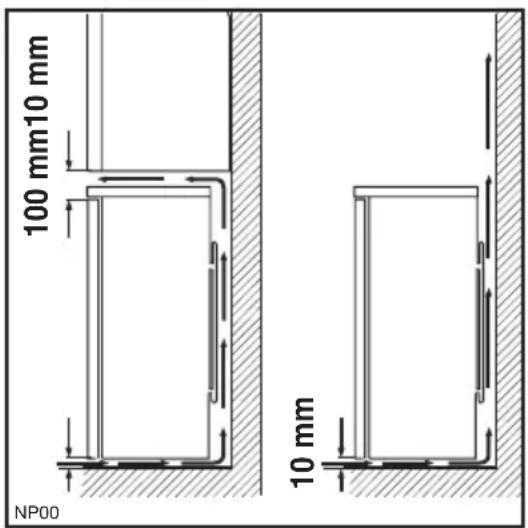

INSTALLATIE Plaats van opstelling Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz. Om veilingheidsredenen moet de ventilatie zodanig zijn als aangegeven in Fig. Plaatsing van het apparaat onder keukenhangkastjes. Plaatsing van het apparaat zonder keukenhangkastjes. Attentie Zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt. Teneinde oneffenheden in de vloer op te heffen is de kast voorzien van één of meer verstellbare voetjes. 100 mm10 mm 10 mm NP00 Elektrische aansluiting Overtuig u ervan dat de netspanning en de netfrequentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De steker mag alleen geplaatst worden in een geaard stopcontact. De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden. Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt. Dit apparaat voldoet aan de volgende EG-richtlijnen:

• 87/308 EG -richtlijnvan 2.6.87 met betrekking tot de radio-ontstoring.

• 73/23 EG -richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;

• 89/336 EG -richtlijn van 03/05/89 (Elektromagne-tische compatibiliteit) en opeenvolgende wijzingen. Belangrijk Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.38 electrolux Muur-afstandshouders In het apparat vindt u twee afstandhouders die geplaatst moetet worden zoals aangegeven op de afbeelding. Draai de schroeven los, steek de afstandhouder onder de schroefkop en draai de schroeven weer vast Deurscharnier omzetten Voordat u werkzaamheden gaat itvoeren de stekker uit het stopcontact trekken Bij het omzetten van het deurscharnier gaat u als volgt te werk:

• Wij raden u aan de werkzaamheden met twee personen uit te voeren. De tweede persoon kan dan de deur van het apparaat stevig vasthouden.

• Zet het apparaat rechtop en open de deur.

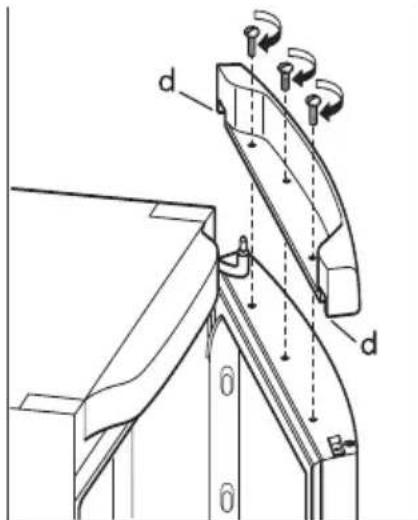

• Verwijder de kleine kunststofafdekking van de kunststofdeurstrip en bevestig deze aan de andere kant (d).

• Leg het apparaat op z'n achterkant.

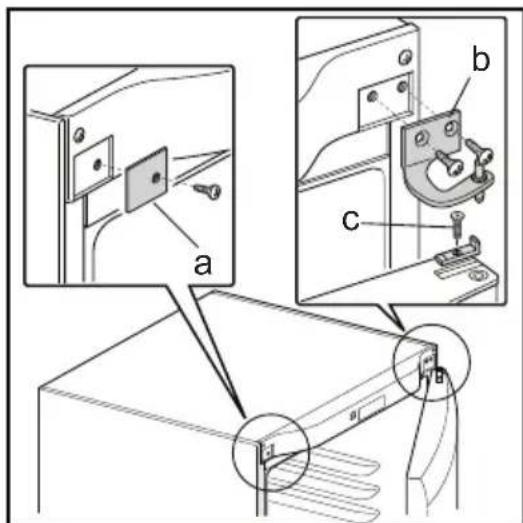

• Verwijder de schroef van de scharnierafdekking (a).

• Schroef het bovenste scharnier los en neem het weg (b)

• Draai de schroef uit en verwijder de stootdop (c).

• Neem de bovenste deur los.

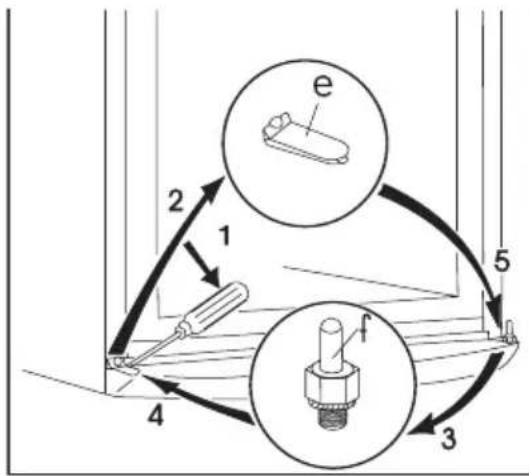

• Verwijder m.b.v. gereedschap het afdekkapje (e), draai de scharnierpen van het onderste scharnier (f) uit en breng deze op de tegenoverliggende kant weer aan.

• Breng de deur weer aan.

• Controleer of de voorkant van de deur parallel loopt met de voorkant van de bovenkant.

• Bevestig de stootdop op de tegenoverliggende kant.

• Plaats en bevestig het bovenste scharnier (meegeleverd met de gebruiksaanwijzing) op de tegenoverliggende kant.

• Bevestig de schroef van het nieuwe deurscharnier (meegeleverd met de gebruiksaanwijzing).

• Zet het apparaat rechtop.

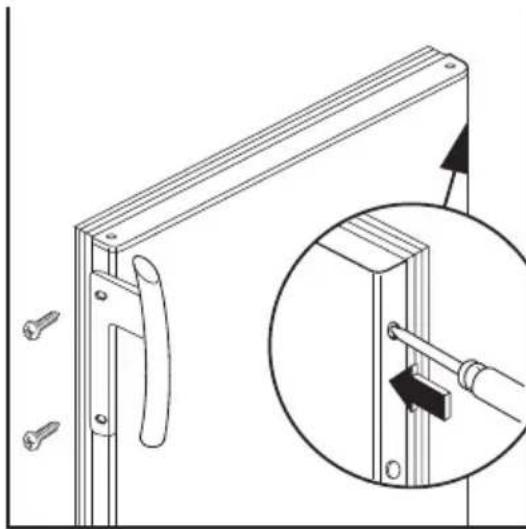

• Open de deur en herplaats de kunststof strip op de bovenste deur m.b.v. schroeven.
