BEDIENUNGSANLEITUNG EUC 25391 ELECTROLUX

• Bevestig de handgrepen op de tegenoverliggende kant. Zet het apparaat weer op z'n plek, zet het waterpas, wacht ten minste twee uur en steek de stekker in het stopcontact. U kunt het deurscharnier ook tegen betaling door een vakman laten omzetten. Neem dan contact op met onze service-afdeling Belangrijk Controleer na de richting van de deur gewijzigd te hebben, of alle schroeven goed vastgedraaid zitten en of het deurrubber goed op de sponning sluit. In een koud vertrek (in de winter) kan het gebeuren dat dat niet het geval is. Na enkele dagen zal het rubber zich echter aangepast hebben. Wilt u dat bespoedi-gen, dan kunt u het rubber warm maken met een föhn.40 electrolux Willkommen bei Electrolux! Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.electrolux

Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten. Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes. Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und umweltschonenden Einsatz des Gerätes gekennzeichnet. Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.42 electrolux INHALT Warnungen und wichtige Hinweise 43 Gebrauch 46 Reinigung der Innenteile 46 Bedienungsblende 46 Display 47 Erste Betrieb 47 Gerät abschalten 48 Temperaturregelung 48 Funktionen Menu 48 Gebrauch des Gefrierschrankes 50 Aufbewahrung der Tiefkühlkost 51 Alarm Übertemperatur 51 Auftauen 52 Kälteakkus 52 Tips 52 Tips für das Einfrieren 52 Tips für Tiefkühlkost 53 Wartung 53 Regelmäßige Reinigung 53 Stillstandszeiten 54 Abtauen 54 Technische Daten 55 Störungen 55 Installation 56 Austellung 56 Elektrischer Anschluß 56 Hintere Abstandsstücke 57 Türanschlag wechseln 57electrolux

WARNUNGEN UND WICHTIGE HINWEISE Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen. Sollte dieses Gerät mit Magnet- Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und damit in Lebensgefahr kommen. Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird. Sicherheit

• Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.

• Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.

• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte- Brandwunden verursachen.

• Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!

• Beachten Sie, dan während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.

• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder Gasherden aufgestellt werden.

• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.

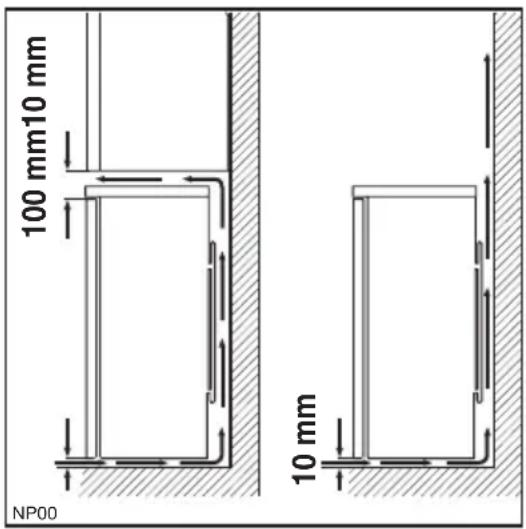

• Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.

• NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.

• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.44 electrolux Störungen-Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original- Ersatzteile verwendet werden.

• Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste Kundendienststelle. Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben. Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.

• Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden.

• Zum Lösen der festgefrorenenelectrolux

Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.

• Es ist empfehlt, keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach für lange Zeit einzustellen: der Getränke-Behälter könntet sich brechen. Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht. Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden. Umweltnormen Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an. Die in diesem Gerät verwendeten und mit dem Symbol gekennzeichneten Materialien,sind recyclingfähig.46 electrolux Reinigung der Innenteile Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel.Sorgfältig nachtrocknen. Bitte keine Reinigungs- bzw. Scheuermittel verwenden, die das Gerät beschädigen könnten. GEBRAUCH Während des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann. Bedienungsblende

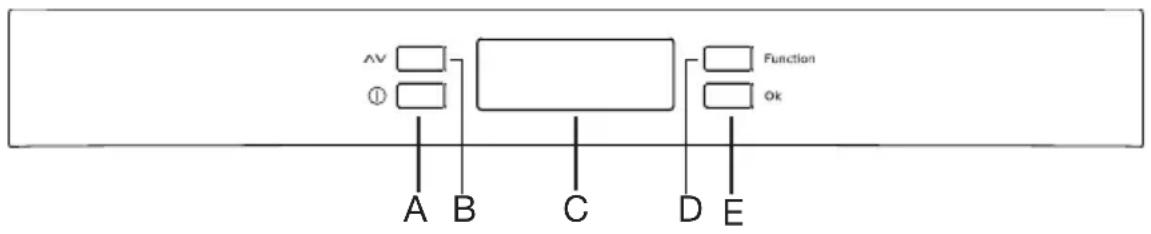

A - EIN/AUS Taste B - Taste der Temperaturregelung C - Temperatur-und Funktionsanzeige D - Taste zur Aktivierung der Funktionen E - Bestaetigungstasteelectrolux

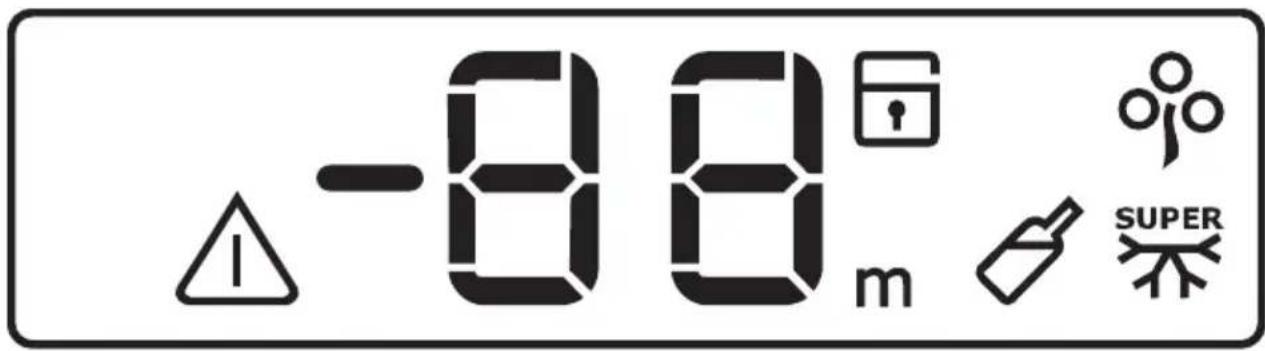

Display Erste Betrieb Falls nach dem Einstecken des Steckers in die Stromsteckdose das Display nicht beleuchtet ist, die Taste (A) zum Einschalten des Gerätes drücken. Sofort nach Einschalten des Gerätes blinkt die Temperaturanzeige und ein Warnton ist zu hören. Die Taste (E) zum Abstellen des Summtons drücken (siehe auch Paragraph “Alarm Übertemperatur”) das Symbol blinkt weiter und die Temperaturanzeige zeigt die wärmste Temperatur an, die erreicht wurde. Alarm Übertemperatur negative Temperaturanzeige Temperaturanzeige Falls eingeschaltet, wird die aktive Funktion Child Lock angezeigt Falls eingeschaltet, wird die aktive Funktion Timer angezeigt Falls eingeschaltet, wird die aktive Funktion Drinks Chill angezeigt Falls eingeschaltet, wird die aktive Funktion Action Freeze angezeigt Falls eingeschaltet, wird die aktive Funktion Eco Mode angezeigt Es empfiehlt sich, um eine korrekte Einfrierung und Erhaltung der Speisen zu garantieren, die Eco Mode Funktion zu aktivieren und das Gerät kann die folgende Temperatur angeben: ca. -18°C im Gefrierschank

• Vor dem Einlagern von Lebensmitteln bitte abwarten, bis die Lagertemperaturen von-18°C im Gefrierraum erreicht wird.

• Um eine andere Temperatur einzustellen siehe “Temperaturregelung”.48 electrolux Gerät abschalten Wird die Taste “A” für mehr als 1 sec. gedrückt , schaltet sich das Gerät ab. Dabei wird statt der Temperatur ein “Count -down” -3 -2 -1 angezeigt. Temperaturregelung Die Temperatur im Gerät kann durch Druck auf die Taste (B) gewählt werden. Durch Druck auf die Taste (B) zeigt die Temperaturanzeige blinkend die eingestellte Temperatur. Sie können die eingestellte Temperatur bestätigen, indem Sie die Taste (E) drücken (es ertönt ein Ton) oder einige Sekunden warten (es ertönt kein Ton). Die eingestellte Temperatur muss innerhalb 24 Stunden erreicht werden. Nach einen langen Stillstand des Gerätes ist es nicht nötig die Temperatur wieder einzustellen, da sie gespeichert bleibt. Achtung Bei Inbetriebnahme des Geräts stimmt während der Einlauf- und Stabilisierungs-Phase die Temperaturanzeige nicht mit der gewählten Temperatur überein. In dieser Zeit sind auch veschiedenere Anzeigen als der gewählte Wert möglich. Funktionen Menu Bei jedem Drücken der Taste D aktivieren sich die verschiedene Funktionen. Jede Funktion muss durch Taste E bestätigt werden. Falls es keine Bestätigung nach wenige Sekunden gibt, geht das Display aus und das Menükann normal bedient werden. Die folgende Funktionen sind angezeigt: Die Funktion Child Lock Die Funktion Eco Mode Die Funktion Action Freeze Die Funktion Drinks Chill Child Lock Funktion Die Funktion Child Lock wird durch Drücken der Taste D (falls nötig mehrmals) aktiviert, bis das entsprechende Bildsymbol sichtbar wird. Bestätigung der Wahl durch Drücken der Taste E innerhalb weniger Sekunden. Ein Warnton ist zu hören und das dementsprechende Symbol leuchtet weiter. Unter dieser Bedingung, solange diese Funktion aktiv ist, haben daher eventuelle Verstellungen der Tasten keine Auswirkung. Die Funktion kann in jedem Moment durch Drücken der Taste D bis das dementsprechende Symbol blinkt, abgestellt werden, dann die Taste E drücken.electrolux

Eco Mode Funktion Die Funktion Eco Mode wird entweder durch Drücken der Taste D (falls nötig mehrmals) aktiviert, bis das entsprechende Bildsymbol (Alternativ dazu können Sie auch die Temperatur auf -18°C einstellen). Bestätigung der Wahl durch Drücken der Taste E innerhalb weniger Sekunden. Ein Bestätigungston ist zu hören und das dementsprechende Symbol bleibt eingeschaltet. Unter dieser Bedingung die gewählten Temperaturen stellen sich automatisch (-18°C), auf die optimalsten Bedingungen zur Lebensmittelkonservierung ein. Die Funktion kann in jedem Moment durch Anderung der Temperatur im jeweiligen Fach abgeschaltet werden. Action Freeze Funktion Das Gefrierfach ist zum Einfrieren frischer Lebensmittel und zur langzeitigen Konservierung eingefrorener und tiefgekühlter Lebensmittel geeignet. Die Höchstmenge der einzufrierenden Lebensmittel innerhalb 24 Stunden ist auf dem Typenschild angegeben. Zum Einfrieren der auf dem “Typenschild” angegebenen Lebensmittelmenge muss diese in direkten Kontakt mit der kühlenden Oberfläche kommen (Schubladen oder Korb entfernen). Beim Einfrieren in den Schubkästen oder Körben verringert sich die Höchstmenge leicht. Um frische Lebensmittel einzufrieren, aktiviert man die Funktion Action Freeze. Die Taste D (falls nötig mehrmals) drücken bis das entsprechende Bildsymbol erscheint. Bestätigung der Wahl durch Drücken der Taste E innerhalb weniger Sekunden. Ein Warnton ist zu hören und in der Display erscheint ein Betrieb mit Linien. Nach einem Zeitraum der Vorkühlung von 24 Stunden werden die Lebensmittel im Gefrierschrank untergebracht. Die einzufrierenden Lebensmittel in Fach des Gefrierschrankes legen, da hier der kälteste Punkt ist. Der Gefriervorgang dauert 24 Stunden. Während dieses Zeitraums keine weiteren Lebensmittel zum Einfrieren einlegen. Diese Funktion schaltet sich nach 52 Stunden selbsttätig ab. Die Funktion kann in jedem Moment durch Drücken der Taste D bis das dementsprechende Symbol blinkt, abgestellt werden und dann die Taste E drücken. 12 kg 12 kg50 electrolux Drinks Chill Funktion Die schnelle Drinks Chill Funktion dient zur Sicherheit, wenn Sie Getränkeflaschen in das Gefrierfach legen. Drücken Sie (falls erforderlich, mehrmals) die Taste (D), bis das Symbol für die Getränkekühlungsfunktion erscheint. Bestätigung der Wahl durch Drücken der Taste E innerhalb weniger Sekunden. Ein Warnton ist zu hören und das dementsprechende Symbol leuchtet weiter. Unter dieser Bedingung arbeitet ein Timer mit einem vorgegebenen Wert vom 30 Minuten und es ändert sich vom 1 bis 90 Miuten, durch Drücken der Taste B wählen Sie die gewünschte Zeit Am Ende von der eingestellten Zeit werden die folgenden Anzeigen angegeben:

• auf der Anzeige das Symbol blinkt;

• Akustisches Alarm bis die Taste E gedrückt ist. Die Funktion kann in jedem Moment durch Drücken der Taste D bis das dementsprechende Symbol blinkt, abgestellt werden, dann die Taste E drücken. Gebrauch des Gefrierschrankes Dieses Gefrierabteil ist mit dem «Viersterne-» Symbol versehen, was bedeutet, daß darin sowohl frische Lebensmittel eingefroren werden können als auch Tiefkühlkost langfristig gelagert werden kann. Die Temperatur dieses Faches kann zwischen -15°C und -24°C eingestellt werden. Es empfiehlt sich eine Innentemperatur von ca. -18°C zu erhalten ,die eine korrekte Einfrierung und Erhaltung der tiefgekühlten Speisen garantiert. Achtung Bei Inbetriebnahme des Geräts stimmt während der Einlauf- und Stabilisierungs-Phase die Temperaturanzeige nicht mit der gewählten Temperatur überein. In dieser Zeit sind auch verschiedenere Anzeigen als der gewählte Wert möglich. Achtung Zu häufiges Öffnen oder zu langes Offenhalten der Türe kann zu Temperaturschwankungen führen. Abweichungen können auch durch eine zu große Menge an neu eingelagerten warmen Lebensmitteln verursacht werden. Temperaturabweichungen bis zu 5°C sind möglich. Im Normalbetrieb wird im Display die wärmste Temperatur des Gefrierraumes angezeigt.electrolux

Aufbewahrung der Tiefkühlkost Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes, vor Unterbringung der Lebensmittel mindestens 12 Stunden warten. Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern, sollen große Mengen an Lebensmitteln eingelagert werden, können alle Laden oder Körbe herausgenommen ( mit Ausnahme von der letzten niedrigen Lade) und die Lebensmittel direkt auf den gekühlten Abstellflächen untergebracht werden. Darauf achten, das max. Fassungsvermögen. nicht zu überschreiten, das seitlich des Abteils angegeben ist (wo vorgesehen). Wichtig Unbeabsichtigt aufgetaute Lebensmittel, beispielsweise wegen Stromausfall, müssen, wenn der Betrieb für länger als die in der Tabelle technische Daten unter der Position „Lagerzeit bei Störung“ angegebene Dauer unterbrochen ist, kurzfristig verbraucht oder sofort gekocht und erneut eingefroren werden (nach Abkühlung Alarm Übertemperatur Ein Temperaturanstieg im Gefrierfach (z.B. Stromausfall) wird angezeigt durch:

• die Temperatur blinkt;

• Summton. Bei Rücksetzung in normale Bedingungen:

• das akustische Signal verstummt;

• der Temperaturwert blinkt weiter; Beim Drücken der Taste “E” erscheint auf der Anzeige für wenige Sekunden die im Fach erreichte Höchsttemperatur. Dann geht das Gerät zurück in den normalen Bedingungen und erscheint die Temperatur von dem eingestellten Fach. Während der Alarmphase kann der Summton durch Drücken der Taste E abgestellt werden.52 electrolux Auftauen Die eingefrorenen oder tiefgekühlten Lebensmittel sollten vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selbstverständlich verlängert sich dabei die Kochzeit. Kälteakkus Im Gefrierschrank ist 2 Kälteakkus (eutektische Masse) vorgesehen, die eine Verlängerung der Aufbewahrungs- zeit des Gefriergutes bei eventuellem Stromausfall oder Störung ermöglicht. Die Kälteakkus befinden sich in der oberen Schublade. TIPS Tips für das Einfrieren Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschläge:

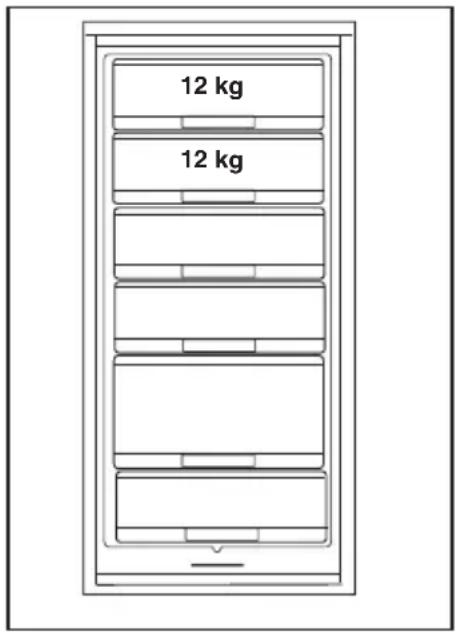

• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgelesen werden.

• Der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.

• Die Nahrungsmittel vor dem Einfrieren in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.

• Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken.

• Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommen, um eine Wärmeübertragung an diese zu verhindern.

• Speiseeis, direkt aus dem Gefrierfach genommen, kann Kälte-Brandwunden verursachen.

• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.electrolux

• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können. Tips für Tiefkühlkost Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,

• daß die Tiefkühlkost beim Verkäufer gut aufbewahrt wurde

• daß der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.

• Tür so wenig wie möglich öffnen und nicht offen lassen.

• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten werden.

• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können. WARTUNG Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen. Achtung Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen aussschließlich von autorisiertem Fachpersonal durchgeführt werden. Regelmäßige Reinigung Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte. Den Innenraum mit lauwarmem Wasser und Natron und die lackierten Teile mit einem Poliermittel reinigen. Gut nachwaschen und sorgfältig trocknen. Das Ziehen, Verschieben oder Beschädigen von eventuellen Röhren und/oder Kabeln innerhalb des Gefrierraumes ist zu vermeiden. Den Kondensator und den Motorkompressor mit einer Bürste oder einem Staubsauger reinigen. Dies begünstigt den guten Betrieb mit folglicher Stromersparnis. Viele spezifisch für die Reinigung von Küchenoberflächen erhältliche Mittel enthalten chemische Substanzen, die die Kunststoffteile dieses Geräts angreifen bzw. beschädigen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.54 electrolux Stecken Sie das Ausflusselement nach Beendigung des Abtauvorganges wieder in die ursprüngliche Position zurück. Die abgebildete Schale ist kein Zubehör zum Gerät!

4. Mit einem Schwamm das Wasser

aufnehmen und die Innenwände gut trocknen. Ausflusselement für späteren Gebrauch aufbewahren.

5. Den Stecker wieder einstecken.

6. Nachdem das Gerät für 2-3 Std. in

Betrieb genommen wurde, können tiefgefrorene Lebensmittel darin zurückgelegt. Achtung Benutzen Sie niemals Metallgegenstände, um die Reifschicht abzukratzen, damit eine Beschädigungen des Gerätes vermieden werden kann. Benutzen Sie kein mechanisches oder anderes Mittel für einen schnelleren Abtauprozeß mit Ausnahme der vom Hersteller empfohlenen. Ein Temperaturanstieg der Tiefkühlkost während des Abtauens könnte die Aufbewahrungsdauer verkürzen. Stillstandszeiten Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen:

• den Stecker aus der Steckdose ziehen;

• alle Lebensmittel herausnehmen;

• Innenraum und Zubehörteile reinigen;

• die Türen offen lassen, um im Innern eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden. Abtauen Die sich im Gefrierschrank bildende Reifschicht soll, sobald diese eine Stärke von 4 mm erreicht hat, mit dem mitgelieferten Plastikschaber abgekratzt werden. Während dieses Vorganges ist es nicht nötig, das Gerät auszuschalten und die Nahrungsmittel herauszunehmen. Wenn sich jedoch eine dicke Eisschicht bildet, muß man vollkommen abtauen. Um ein vollständiges Abtauen durchzuführen, geht man wie folgt vor:

1. Den Stecker aus der Steckdose

2. Die eventuell im Frosterfach

liegenden Lebensmittel herausnehmen, sie in Zeitungspapier einwickeln und sehr kühl aufbewahren.

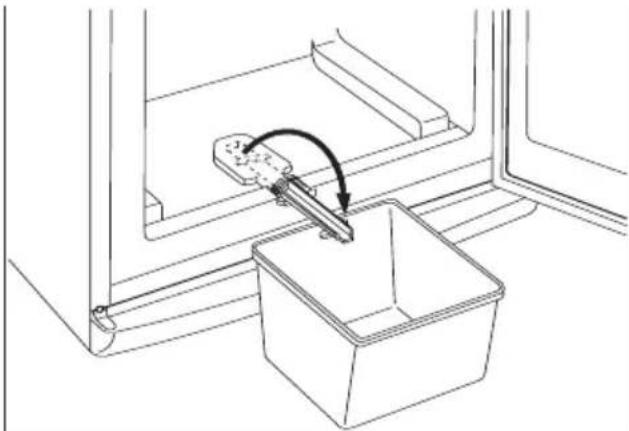

3. Die Reinigung der Öffnung des

Ableitkanals nehmen Sie bitte mit dem mitgelieferten und auf der Abbildung dargestellten Rohrreiniger vor. Der Rohrreiniger sollte in der Abflussöffnung aufbewahrt werden.electrolux

STORUNGEN Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Ist die Temperatur korrekt?

• Abtauwasserloch verstopft? (siehe Abschnitt “Abtauen”) Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst. Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugeben, die Sie dem Garantieschein oder dem Typenschild (– linke Seite – unten) entnehmen können. TECHNISCHE DATEN

Nutzinhalt des Gefrierschrankes in Liter Energieverbrauch in kWh/Jahr Gefrierleistung kg/24h Lagerzeit bei Störung -18°/-9°C in h Energieverbrauch in kWh/24h Abmessungen des Gerätes in mm Höhe Breite Tiefe Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unten an der Seitewand.56 electrolux Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden. Das Gerät muß unbedingt vorschriftsmäßig geerdet werden. Zu diesem Zweck ist der Stecker des Speisekabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden. Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird. Dieses Gerät entspricht der folgende EWG Richtlinie:

87/308 EWG vom 2.6.87 (Deutschland-Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;

89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen. Achtung Es muß möglich sein, das Gerät vom Netz zu trennen; nach der Installation muß sie Steckdose daher zugänglich bleiben. INSTALLATION Austellung Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Aus Gründen der Sicherheit muß eine Mindestbelüftung gesichert sein, wie aus der Abb. hervorgeht. Anordnung des Gerätes unter den Oberschränken der Küche. Anordnung des Gerätes ohne Oberschränke der Küche. Achtung Die Ventilations - Öffnungen müssen immer saubergehalten werden. Die Nivellierung erfolgt durch Drehen der am Unterteil des Gerätes angebrachten Nivellierfüßchen. Elektrischer Anschluß Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen. 100 mm10 mm 10 mm NP00electrolux

• Lösen Sie die Schrauben und entfernen die obere Kunststoffabdeckung.

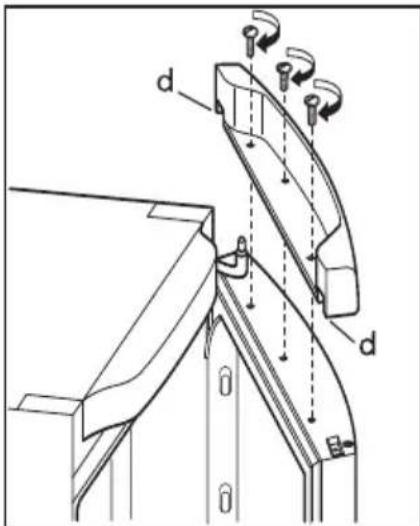

• Lösen Sie die Bauteile (d) und befestigen Sie diese auf der gegenüberliegender Seite.

• Lösen Sie die Abdeckung und befestigen sie diese auf der gegenüberliegender Seite

• Legen Sie das Gerät auf die Geräterückseite.

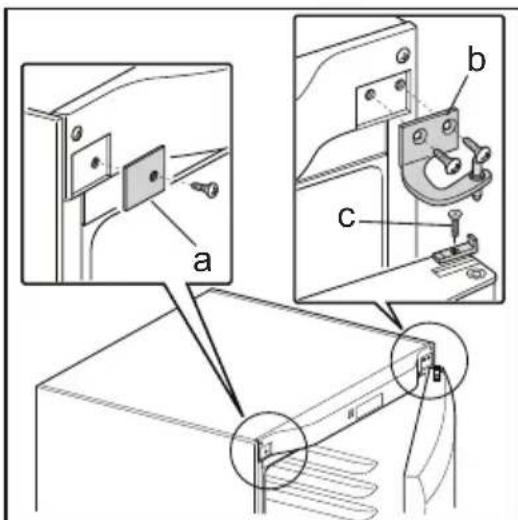

• Lösen Sie die Schraube der Scharnierabdeckung (a) .

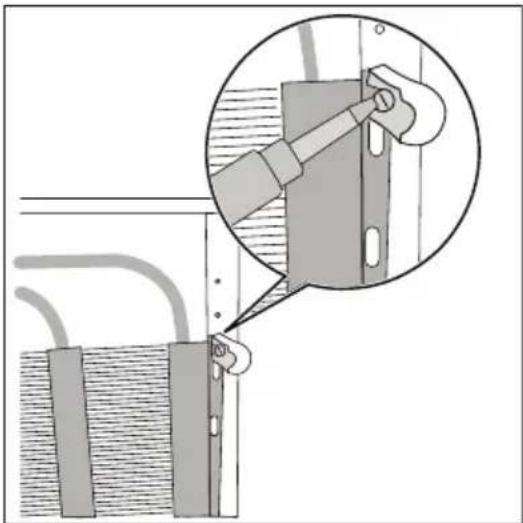

• Lösen Sie das obere Scharnier und entfernern es (b). Hintere Abstandsstücke Im Gerät sind 2 Distanzstücke enthalten, die wie in der Abbildung gezeigt angebracht werden müssen. Lösen Sie dazu etwas die Schrauben der Gehäuseabdeckung. Schieben Sie das Distanzstück unter den Schraubenkopf und ziehen Sie die Schraube wieder fest. Türanschlag wechseln Der Türanschlag kann von rechts (Lieferzustand) nach links gewechselt werden, falls der Aufstellort dies erfordert. Warnung! Während des Türanschlagwechsels darf das Gerät nicht am Stromnetz angeschlossen sein. Vorher Netzstecker ziehen. Die folgenden Handlungsschritte sollten unter Mithilfe einer zweiten Person zum Anhalten der Türe durchgeführt werden.

• Öffnen Sie die Türe am aufrecht

• Lösen Sie die Schraube und entfernen Sie den Türstopper. (c).

• Entfernen Sie die Türe.

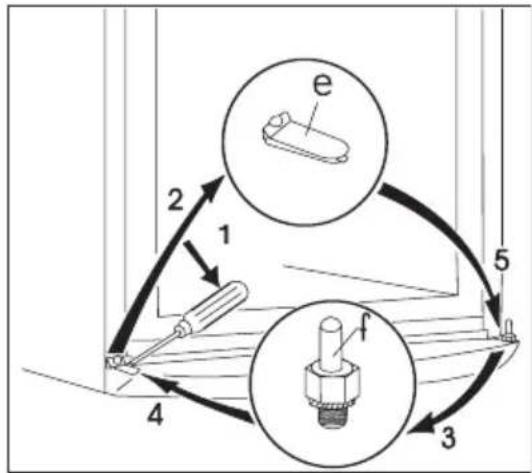

• Mit einem Werkzeug entfernen Sie die Abdeckung (e). Lösen Sie den Pin vom unteren Scharnier (f) und schrauben Sie ihn auf der gegenüber- liegenden Seite wieder fest.

• Setzen Sie die Abdeckung (e) auf der gegenüber- liegenden Seite wieder ein.

• Tür wieder einsetzen.

• Achten Sie darauf, dass die Türe parallel zur Topabdeckung verläuft.

• Befestigen Sie den Türstopper auf der gegenüber- liegenden Seite.

• Positionieren und befestigen Sie das obere Scharnier, das Sie in der Verpackung der Gebrauchsanweisung finden, auf der gegenüber- liegenden Seite.

• Befestigen Sie die Schraube der neuen Scharnierabdeckung (die in der Verpackung der Gebrauchsanwidung finden).

• Stellen sie das Gerät wieder in die aufrechte Position.

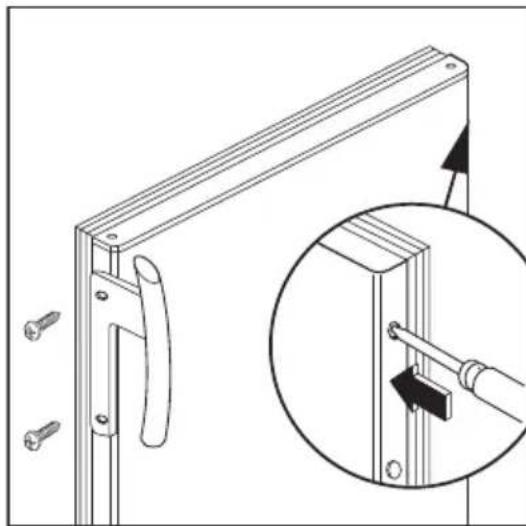

• Öffnen Sie die Türe und befestigen Sie die Kunststoffabdeckung der oberen Türe mit den Schrauben.

• Befestigen Sie die Türgriffe auf der gegenüberliegenden Seite. Gerät in Position bringen, ausrichten, warten mindestens 2 Std. bevor das Gerät in Betrieb genommen wird. Ans Stromnetz anschließen. Falls Sie den Türanschlagwechsel nicht selbst durchführen möchten, verständigen Sie bitte den Kundendienst. Der Kundendienst führt dann den Türanschlagwechsel auf Ihre Kosten aus. Achtung Vergewissern Sie sich nach Ausführung des Türanschlagwechsel, daß alle Schrauben fest angezogzen sind und die türdichtung einwandfrei am Gehäuse anliegt. Gegenfalls die Türdichtung vorsichtig mit einem Fön zu erwärmen (max. 50°C) und von Hand in Form ziehen.electrolux
