BRUGSANVISNING EUC 25391 ELECTROLUX

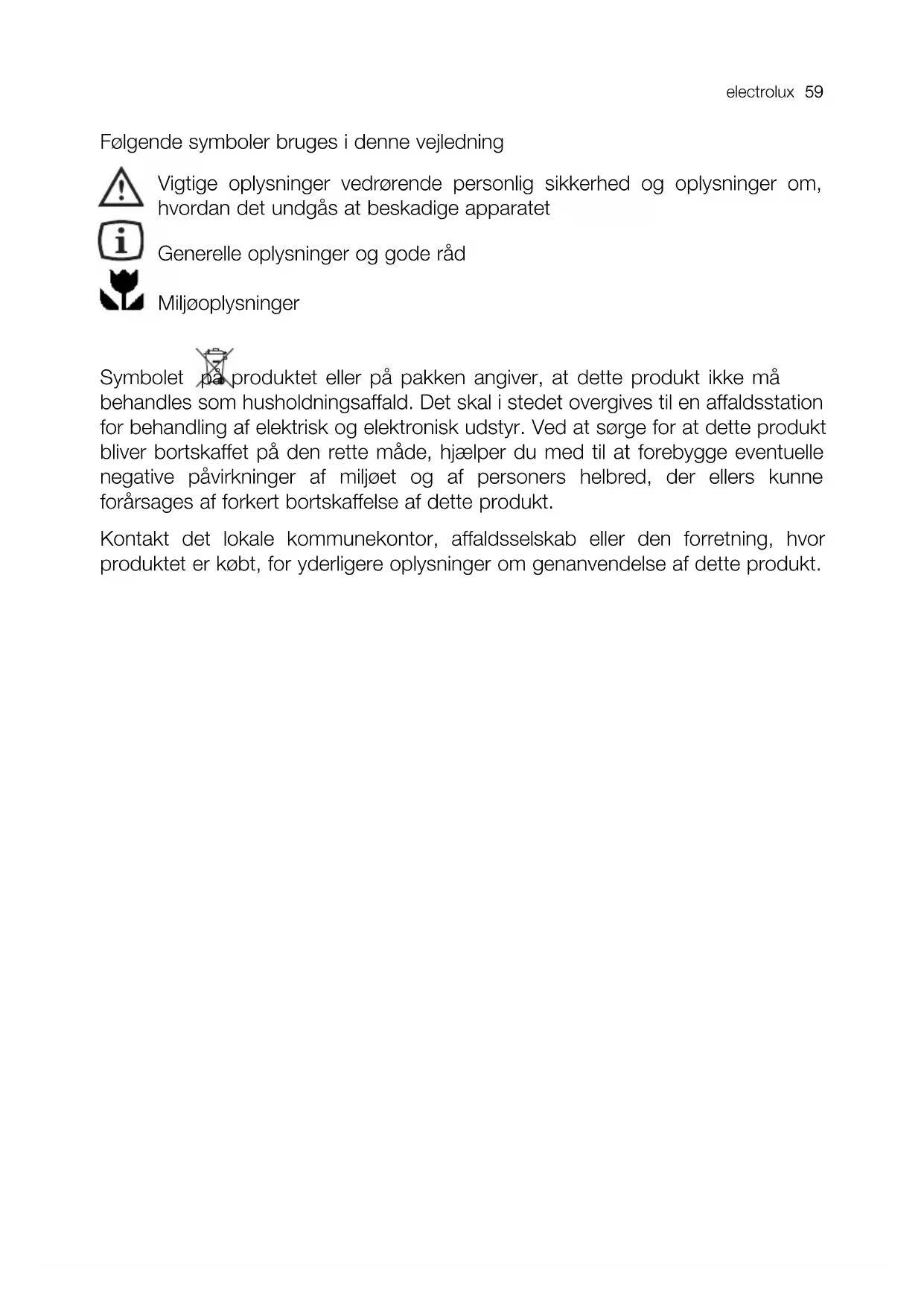

Følgende symboler bruges i denne vejledning Vigtige oplysninger vedrørende personlig sikkerhed og oplysninger om, hvordan det undgås at beskadige apparatet Generelle oplysninger og gode råd Miljøoplysninger Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.60 electrolux INDHOLD Advarsler og vigtige anvisninger 61 Brug 63 Indvendig rengøring 63 Betjeningspanel 63 Display 64 Ibrugtagning 64 Slukning 64 Temperaturindstilling 65 Funktionsmenu 65 Brug af fryseskabet 67 Opbevaring af frosne madvarer 68 Alarm ved for høj temperatur 68 Optøning af frosne madvarer 68 Fremstilling af isterninger 69 Kuldeakkumulatorer 69 Råd 69 Råd vedrørende nedfrysning 69 Råd vedrørende dybfrysning 70 Vedligeholdelse 70 Regelmæssig rengøring 70 Periodisk stilstand 70 Afrimning 71 Tekniske data 72 Hvis noget ikke fungerer 72 Installation 73 Placering 73 El-tilslutning 73 Bageste afstandsstykker 74 Vending af låge 74electrolux

ADVARSLER OG VIGTIGE ANVISNINGER Det er af stor vigtighed, at denne betjeningsvejledning opbevares sammen med apparatet til fremtidig brug. Hvis apparatet sælges eller overdrages til en anden ejer, eller De flytter og efterlader apparatet, bør De altid sikre Dem, at vejledningen følger apparatet, således at den nye ejer kan gøre sig bekendt med apparatets funktion og de relevante advarsler. Dette skab lukkes ved hjælp af en magnetliste på døren. Hvis det skal erstatte et ældre skab med smæklås, anbefales det at gøre denne smœklås ubrugelig, før skabet kasseres, således at legende børn ikke kan komme i fare. Disse advarsler gives af hensyn til Deres og andres sikkerhed. De bør lœse dem grundigt igennem, inden apparatet installeres eller tages i brug. Generelle sikkerhedsoplysninger

• Dette apparat er beregnet til at blive betjent af voksne. Børn bør ikke have lov til at pille ved knapperne eller lege med apparatet.

• Det er farligt at ændre dette apparats specifikationer eller egenskaber.

• De bør sikre Dem, at apparatet ikke placeres på el-tilførsel- sledningen.

• Inden der udføres rengørings- eller vedligeholdelsesarbejde, skal De sikre Dem, at apparatet er afbrudt og stikket trukket ud.

• Dette apparat er tungt. Udvis forsigtighed, når det flyttes.

• Ispinde kan forårsage kuldeforbrændinger, hvis de indtages straks efter, at de er taget ud af apparatet.

• Ved håndtering af skabet må køleenheden ikke beskadiges, da dette kan medføre lækage.

• Skabet må ikke placeres i nærheden af radiator eller komfur.

• Skabet bør ikke udsættes for direkte sollys i længere tid.

• Der skal være tilstrækkelig ventilation rundt om bagsiden af skabet. Kølekredsløbet må ikke beskadiges.

• Det er hensigtsmæssigt at placere en fryser i kælderen (ikke indbygningsmodeller).

• El-apparater såsom ismaskiner må ikke benyttes inden i et køleskab. Service/reparation

• Såfremt el-arbejde er nødvendigt for at installere apparatet, bør dette udføres af en autoriseret el- installatør eller anden kompetent person.

• Reparationer på apparatet bør kun udføres af et autoriseret servicecenter og kun originale reservedele bør anvendes.

• Hvis der opstår en fejl på apparatet, bør De under ingen62 electrolux omstændigheder selv forsøge at reparere apparatet.

• Reparationer udført af usagkyndige kan medføre skade eller alvorligere fejl. Henvend Dem til det nærmeste servicecenter og forlang altid originale reservedele. Anvendelse

• Køleskabe og frysere til hjemmebrug er udelukkende beregnet til opbevaring af madvarer.

• Frosne madvarer må ikke nedfryses igen, når de en gang har vaeret optøet.

• Producentens anvisninger vedrørende opbevaring af madvarer bør overholdes nøje. Læs vejledningen på den pågældende emballage.

• De bedste udbytte opnås ved rumtemperaturer fra +18° C til +43° C (Klasse T); fra +18° C til +38° C (Klasse ST); fra +16° C til +32° C (Klasse N); fra +10° C til +32° C (Klasse SN); køleskabets klasse er angivet på identifikationspladen (anbragt indvendigt i køleskabet ved siden af grøntsagsskuffen).

• Apparatets indvendige foring består af kanaler, som kølemidlet løber igennem. Hvis der går hul på disse, vil det beskadige apparatet så meget, at det ikke kan repareres, og det vil medføre tab af madvarer. ANVEND IKKE SKARPE GENSTANDE til at fjerne rim- eller islag. Rimlag kan fjernes ved at anvende den medfølgende skraber. Islag bør under ingen omstœndigheder skrabes af de indvendige sider. Islag bør optøs ved afrimning af apparatet. Se afrimningsvejledningen.

• Kulsyreholdige eller mousserende drikkevarer må ikke placeres i fryseren, da der skabes et tryk i flasken eller beholderen, som kan få den til at eksplodere, hvilket medfører skade på apparatet.

• Der må ikke anvendes andre genstande eller hjælpemidler til at fremskynde afrimningen end dem, som er anbefalet af producenten. Installation

• Under normal drift bliver kondensator og kompressor på bagsiden af skabet varme. Af sikkerhedsmæssige grunde skal skabet derfor mindst have de ventilationsdimensioner, som er angivet på figuren. Vigtigt: Ventilationsåbningerne må ikke tildækkes.

• De bør sikre Dem, at apparatet ikke placeres på el-ledningen. Vigtig: Hvis el-ledningen ødelagt, skal det skiftes ud med en speciel el-ledning, der kan købes ved henvendelse til kundeservice.

• Når apparatet er i brug, bliver komponenterne bag på apparatet varme. Der skal altid være tilstrækkelig ventilation til disse dele for at undgå fejl og manglende køling. Se installationsvejledningen.electrolux

• Komponenter, som bliver varme, må ikke være tilgængelige. Bagsiden af apparatet bør så vidt muligt altid placeres mod en væg.

• Hvis apparatet transporteres horisontalt, kan det ske, at olien i kompressoren løber ud i kølekredsløbet. For at olien kan løbe tilbage til kompressoren efter transporten tilrådes det at vente i mindst to timer, før apparatet tilsluttes igen. Miljøbeskyttelse Hverken i kølekredsløbet eller isoleringsmaterialet indeholder skabet gasarter, som er skadelige for ozonlaget. Ved skrotning skal skabet afleveres på den kommunale genbrugsstation. Køleenheden må ikke beskadiges, især ikke ved varmeveksleren på bagsiden. De materialer i dette apparat, som er mærket med symbolet , kan genbruges. BRUG Indvendig rengøring Inden De tager skabet i brug, bør De vaske det indvendigt med lunkent vand og et mildt rengøringsmiddel for at fjerne den typiske lugt af et nyt produkt. De må ikke bruge stærke rengøringsmidler eller skurepulver, der kan beskadige overfladen. Betjeningspanel

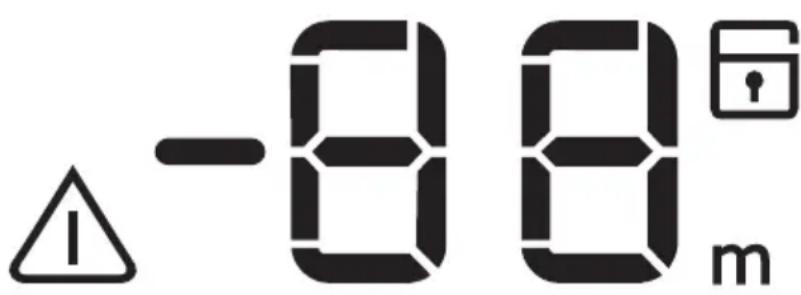

A - Apparatets tænd-sluk-knap B - Knap til temperaturregulering C - Temperatur- og funktionsindikator D - Funktionsknap E - Bekræftelsesknap64 electrolux Display Ibrugtagning Hvis displayet ikke lyser, når stikket sættes i stikkontakten, trykkes der på knap (A) for at tænde for skabet. Når der tændes for skabet, lyder alarmen, og temperaturvisningen blinker. Tryk på knappen (E) for at deaktivere alarmen (se desuden afsnittet om "Alarm ved for høj temperatur"). Symbolet blinker stadig, og temperaturindikatoren vil vise den højeste temperatur, der er målt. Vælg Eco Mode for at få korrekt opbevaring med følgende faste indstilling: -18° C i fryseren

• Vent med at lægge madvarer i fryseren, indtil temperaturen er nede på -18º C.

• Se afsnittet "Temperaturindstilling" for at ændre temperaturen. Slukning Sluk for skabet ved at trykke på knap (A) i mindst 1 sekund. Displayet viser nedtælling af temperaturen -3-2-1. Alarm ved for høj temperatur og alarm for åben dør Indikator for negativ temperatur Temperaturindikator Lyser, når Child Lock er aktiveret Lyser, når timerfunktionen er aktiveret Lyser, når funktionen Drinks Chill er aktiveret Lyser, når Action Freeze- funktionen er aktiveret Lyser, når Eco Mode-funktionen er aktiveretelectrolux

Temperaturindstilling Tryk på knap B for at indstille temperaturen. Når der trykkes på knap B, blinker den aktuelle temperaturindstilling på indikatoren, og når der trykkes igen, kan temperaturindstillingen ændres. Tryk på knap E for at bekræfte valget (alarmen lyder), eller vent nogle sekunder (alarmen lyder ikke). Nu viser indikatoren igen temperaturen i skabet. Den nye valgte temperatur skal være nået inden for 24 timer. Hvis skabet ikke har været brugt i længere tid, er det ikke nødvendigt igen at indstille temperaturen, da den er gemt. Pas på! Når skabet tændes første gang, kan displayet ikke vise den indstillede temperatur i stabiliseringsperioden. I dette tidsrum er det muligt, at displayet viser en anden temperatur end den indstillede. Funktionsmenu Tryk på knap D for at aktivere funktionsmenuen. Hver funktion skal bekræftes ved at trykke på knap E. Hvis den valgte funktion ikke bekræftes i løbet af nogle sekunder, skifter displayet fra menuen til normal visning. Følgende funktioner kan indstilles: Child Lock (børnesikring) Shopping (indkøbsfunktion) Eco Mode (økofunktion) Action Freeze (indfrysningsfunktion) Drinks Chill (køling af drikkevarer)66 electrolux Action Freeze Function Fryseren er velegnet til langtidsopbevaring af købte frostvarer og dybfrossen mad og til nedfrysning af friske madvarer. Den maksimale mængde madvarer, der kan nedfryses i løbet af 24 timer, er angivet på pladen med serienummeret. For at indfryse den mængde, der er angivet på pladen med serienummeret, skal madvarerne anbringes, så de er i direkte kontakt med den kolde overflade (fjern skuffer eller kurve). Når madvarerne indfryses i skufferne eller kurvene, vil der kunne indfryses en mindre mængde. Ved nedfrysning af friske madvarer anbefales det at anvende Action Freeze-funktionen. Tryk på knap D (flere gange om nødvendigt), indtil symbolet vises i displayet. Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og i displayet vises nogle linjer i bevægelse. Efter 24 timers indfrysning kan madvarerne lægges i selve fryseren. Anbring de madvarer, der skal fryses, i -rummet, da dette er det koldeste sted. Indfrysningen tager 24 timer. I løbet af dette tidsrum må der ikke anbringes andre madvarer i fryseren. Funktionen standser automatisk efter 52 timer. Funktionen kan deaktiveres når som helst ved at trykke på knap D, indtil det tilhørende symbol blinker, og derefter på knap E. Child Lock (børnesikring) Børnesikringen aktiveres ved at trykke på knap D (flere gange om nødvendigt), indtil symbolet ses i displayet. Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser. Så længe denne funktion er aktiveret, kan der ikke ændres nogen indstillinger med knapperne. Funktionen kan deaktiveres ved at trykke på knap D, indtil det tilhørende symbol blinker og derefter på knap E. Eco Mode (økofunktion) Eco Mode aktiveres ved at trykke på knap D (flere gange om nødvendigt), indtil symbolet vises (eller ved at indstille temperaturen til -18° C). Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser. I denne tilstand indstilles de valgte temperaturer automatisk (+5º C), så der opnås de bedste betingelser for opbevaring af madvarer. Funktionen kan deaktiveres når som helst ved at ændre den valgte temperatur i fryseskabet.electrolux

Drinks Chill (afkøling af drikkevarer) Drinks Chill skal anvendes som sikkerhedsadvarsel, når der anbringes flasker i fryseren. Funktionen aktiveres ved at trykke på knap D (flere gange om nødvendigt), indtil symbolet vises. Du skal bekræfte indstillingen ved at trykke på knap E inden for få sekunder. Alarmen lyder, og symbolet lyser. Denne funktion er automatisk indstillet til at køre i 30 min. Dette kan ændres fra 1 min til 90 min ved at trykke på knap B, indtil det ønskede antal minutter vises. Ved afslutningen af det valgte tidsrum er der følgende visninger:

• der lyder en alarm, indtil der trykkes på knap E. Husk på dette tidspunkt at fjerne drikkevarerne fra fryseren. Funktionen kan deaktiveres når som helst ved at trykke på knap D, indtil det tilhørende symbol blinker, og derefter på knap E. Brug af fryseskabet Fryseren er forsynet med symbolet , hvilket angiver, at det er velegnet til frysning og langtidsopbevaring af købte frostvarer og dybfrossen mad. Temperaturen i fryseskabet kan indstilles til mellem -15º C og -24º C. Det anbefales, at temperaturen i skabet holdes på ca. -18º C, da der derved sikres en korrekt nedfrysning og opbevaring af de frosne madvarer. Pas på! Når skabet tændes første gang, kan displayet ikke vise den indstillede temperatur i stabiliseringsperioden. I dette tidsrum er det muligt, at displayet viser en anden temperatur end den indstillede. Pas på! Det er normalt, at der forekommer uoverensstemmelser mellem vist og indstillet temperatur. Det sker især, når:

• der for nylig er blevet valgt en ny indstilling

• døren har stået åben i længere tid

• der er blevet anbragt varme madvarer i fryseskabet. Der kan forekomme en forskel på op til 5º C i fryseskabet. Under normale forhold viser indikatoren den højeste temperatur inde i fryseskabet. 12 kg 12 kg68 electrolux

• bliver temperaturen ved med at blinke. Tryk på knap E for at deaktivere alarmen. Den højeste temperatur, der er målt i skabet, vil blive vist i indikatoren i nogle sekunder. Derefter går skabet tilbage til normal funktion, hvor temperaturen i enten køle- eller fryseskabet vises. Mens alarmen lyder, kan den afbrydes ved at trykke på knap E. Optøning af frosne madvarer Frosne madvarer bør altid optøes inden brug enten i køleskabet (kød, fjerkræ, fisk etc.) eller ved stuetemperatur (alle andre madvarer) alt efter den tid, der er til rådighed. Frosne madvarer, der er emballeret i små eller separate pakker, kan tilberedes direkte uden optøning; i dette tilfælde vil tilberedningstiden naturligvis være noget længere. Opbevaring af frosne madvarer Når skabet tændes igen efter en længere periode, hvor det ikke har været anvendt, skal det køre i mindst 12 timer, inden der anbringes madvarer i det. For at få den største fornøjelse af dette skab, skal du: fjerne alle skuffer og kurve fra skabet og lægge madvarerne på hylderne, hvis det drejer sig om store mængder. Vær opmærksom på, at der ikke anbringes mere end den tilladte mængde, der er angivet på siden af den øverste sektion (alt efter model). Vigtigt Hvis madvarerne optøs ved et uheld, f.eks. som følge af strømsvigt, og tidsrummet for strømafbrydelsen har været længere end den angivne tid for optøning, er det nødvendigt at spise madvarerne eller at tilberede dem og derefter fryse dem ned igen efter afkøling. Alarm ved for høj temperatur Temperaturstigninger i køle- eller fryseskabet (f.eks. på grund af strømsvigt) angives ved at:

Fremstilling af isterninger Fryseren er udstyret med bakker til fremstilling af isterninger, der vil opfylde alle husholdningens behov herfor. Bakkerne fyldes 3/4 med vand og anbringes i rummene for hurtig nedfrysning. Isterningerne kan rystes ud af plastbakkerne med et let vrid. Der må ikke anvendes metalgenstande til at fjerne bakkerne fra fryseren. Kuldeakkumulatorer Fryseren er forsynet med to kuldeakkumulatorer. I tilfælde af strømsvigt gør kuldeakkumulatorerne det muligt at opbevare frostvarerne et par timer længere. Kuldeakkumulatorerne skal placeres i skuffen foroven. RÅD Råd vedrørende nedfrysning De får det bedste udbytte af fryseren, hvis De følger disse råd:

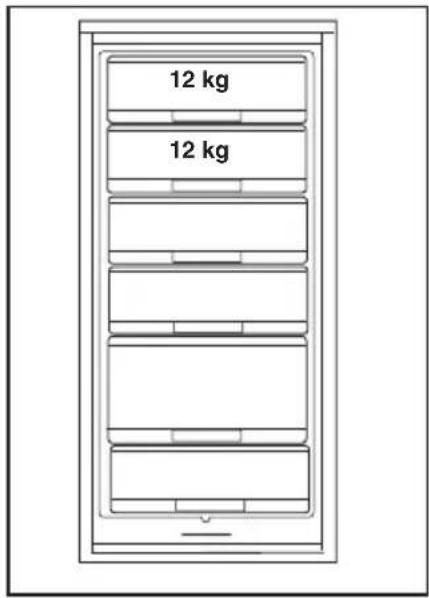

• Den maksimale mængde madvarer, som kan nedfryses på 24 timer, fremgår af typeskiltet. Mængden bør ikke overskrides.

• De bør kun nedfryse helt ferske og nøje rengjorte madvarer af førsteklasses kvalitet.

• Madvarerne bør nedfryses i små portioner, dels fordi de nedfryses hurtigere, og dels fordi man på et senere tidspunkt bedre kan udvælge den mængde, man skal bruge, og optø den hurtigere.

• Madvarerne skal emballeres lufttæt i alu-folie eller fryseposer, før de lægges ind i skabet.

• Ferske madvarer bør ikke lægges således, at de berører dybfrosne madvarer, idet det medfører en temperaturstigning i de dybfrosne madvarer.

• Magre madvarer har længere holdbarhedstid end fede.

• Nedsaetter holdbarhedstiden.

• Is og lignende bør ikke anvendes direkte fra fryseren, da det kan forårsage frysesår på huden.

• Nedfrysningsdatoen bør anføres på de enkelte madvarers emballage, således at opbevaringstiden kan kontrolleres.

• Symbolerne på skufferne viser forskellige typer madvarer som kan dybfryses. Tallene viser lagringstiden i måneder for de forskellige typer madvarer. Om det er den øvre eller nedre lagringstid der skal benyttes, er afhængig af madens kvalitet og dens behandling før indfrysning.

• Kulsyreholdige drikkevarer og lignende må ikke lægges i fryseren, da flasken (eller anden beholder) kan sprænge.70 electrolux Regelmæssig rengøring Mange af de specifikke rengøringsmidler til køkkenoverflader, indeholder kemiske agenser som kan angribe/beskadige dette apparats plastikkomponenter. Det anbefales derfor udelukkende at rengøre dette apparats eksterne beklædning med varmt vand, som indeholder en lille mængde almindeligt opvaskemiddel. Undlad at hive i, flytte eller beskadige eventuelle rør og/eller ledninger inde i skabet. Anvend aldrig metalgenstande til rengøring af apparatet, da det kan blive beskadiget. Afvask jævnligt apparatet indvendigt med lunkent vand tilsat håndopvaskemiddel eller køleskabsrens, som kan rekvireres hos forhandleren eller ved henvendelse til service. Kondensatoren og kompressoren på skabets bagside bør rengøres med en børste eller en støvsuger for at forøge varmeafgivelsen og dermed nedsætte strømforbruget. Periodisk stilstand Når skabet ikke skal anvendes i længere tid, afbrydes det på følgende måde:

• Stikproppen trækkes ud af stikkontakten.

• Alle madvarer tages ud af skabet.

• Skabet afrimes, og de indvendige flader og tilbehør rengøres. Døren skal stå åben for at sikre en god luftcirkulation i skabet og dermed undgå, at der dannes ubehagelig lugt. Råd vedrørende dybfrysning De får det bedste udbytte af fryseren, hvis De følger disse råd:

• De bør kontrollere, at de dybfrosne madvarer er blevet opbevaret korrekt i forretningen.

• De bør sørge for, at de dybfrosne madvarer transporteres så hurtigt som muligt fra forretningen til Deres fryser.

• Døren bør ikke åbnes ofte, og den bør ikke være åben i længere tid end højst nødvendigt.

• Optøede madvarer må ikke nedfryses igen.

• Den holdbarhedsdato, som er angivet på emballagen, må ikke overskrides. VEDLIGEHOLDELSE Vigtig Før ethvert vedligeholdelsesindgreb skal strømtilførslen afbrAydes. Dette apparat indeholder kulbrinter i køleenheden. Vedligeholdelse af køleenheden og efterfølgende påfyldning må derfor kun udføres af autoriserede teknikere.electrolux

Afrimning Nar rimlaget i fryseskabet har naet en tykkelse pa 4 mm, skal det skrabes af med plastskraberen. Det er ikke nodvendigt at afbryde skabet eller tage madvarerne ud. Hvis der imidlertid har dannet sig et tykt lag is,skal fryseskabet helt afrimes. Dette gores pa folgende made:

1. Trak stikproppen ud af

ud af fryseskabet, pak dem ind i avispapir,og lag dem pa et koldt sted.

3. Åbn døren og rengør skabet som

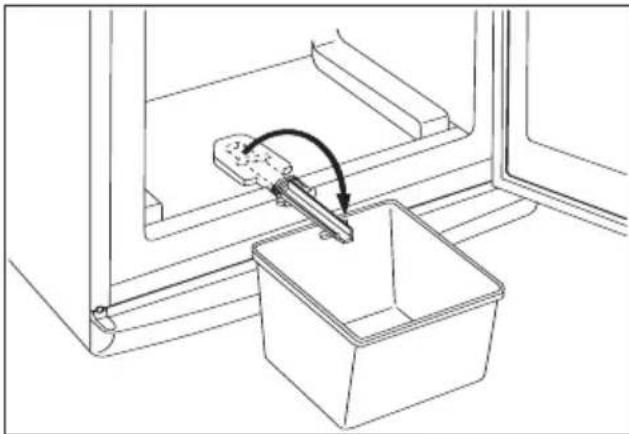

beskrevet i “regelmæssig rengøring”. Fryseren vedligeholdes og rengøres på følgende måde: For at lede smeltevandet ud af fryseren tages afløbet, der findes i midten af fryserens bund,ud og placeres i omvendt retning, som vist på tegningen. Placér beholder eller skål i passende højde under afløbet. Efter endt afrimning sættes afløbet tilbage på plads. Beholderen på billedet er ikke en del af tilbehøret til skabet!

4. Når afrimningen er færdig, tørres

5. Stikproppen stikkes igen i

6. Efter 2-3 timer kan de dybfrosne

madvarer lagges tilbage i fryseskabet. Vigtigt Der må aldrig anvendes metalgenstande til at skrabe rimlaget af,da det kan medføre varige skader på skabet. Der må ikke anvendes mekaniske apparater eller kunstige midler til at fremskynde madvarernes optøningsproces, bortset fra de metoder, som producenterne angiver på emballagen. En temperaturstigning i de frosne madvarer under afrimningen kan forkorte opbevaringstiden. Mange døråbninger forårsager større dannelser af rimlag, især i den øverste del af skabet.72 electrolux Hvis noget ikke fungerer Skulle der i løbet af årene forekomme en driftsforstyrrelse på skabet, kan De først selv forsøge at athjælpe driftsforstyrrelsen. Ved åbning af døren tændes den indvendige belysning ikke Er strømtilførslen i orden? Sikring kontrolleres. Hvis strømtilførslen er i orden, skal pæren udskiftes. Ingen køleydelse Er strømtilførslen i orden? Er termostatknappen indstillet korrekt? Kompressor kører konstant Er temperaturindstillingen for høj? Vibrationer eller generende støj Kommer skabet i for tæt berøring med væg eller møbler? Ved opringning til Deres nærmeste service-center bedes De opgive den modelbetegnelse og det serienummer, som De kan finde på typeskiltet (i skabets indvendige venstre side forneden). Dette bidrager til hurtigere afhjælpning af driftsforstyrrelsen og fremskaffelse af materiale. TEKNISKE DATA

Fryseskabets nettokapacitet Energiforbrug udtrykt i kWh/år Nedfrysningskapacitet på 24 timer Tidsrum for temperaturforøgelse fra -18°C til -9°C Energiforbrug udtrykt i kWh/24t Mål (mm) Højde Bredde Dybde De tekniske data er angivet på typeskiltet indvendigt til venstre i skabet.electrolux

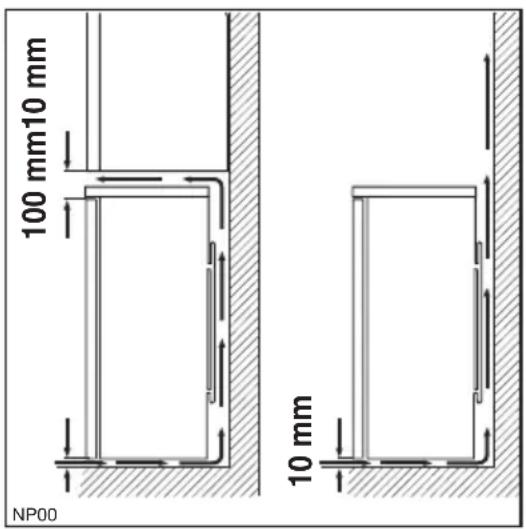

INSTALLATION Placering Skabet bør ikke opstilles i nærheden af radiatorer, varmeovne, i direkte sollys eller ved anden form for varmekilde. Af sikkerhedsmæssige årsager skal den minimale ventilation være som vist på fig. Placering af skabet under et overhængende køkkenelement (se Fig.) Placering af skabet uden et overhængende køkkenelement (se Fig.) NB: Sørg for, at ventilationsåbninger ikke blokeres. Et eller flere justerbare ben på forsiden af skabets sokkel sikrer, at skabet kan opstilles helt plant (vandret). El-tilslutning Inden tilslutning foretages, bør man sikre sig: at spændingen ikke varierer mere end 6% i forhold til den spænding, der er angivet på skabets mærkeplade. Skabet må kun tilsluttes til stikkontakt eller afbryder i den faste installation. De eksisterende sikkerhedsregler skal overholdes, når skabet tilsluttes. Producenten påtager sig ikke noget ansvar for evt. ulykker, der skyldes manglende eller ukorrekt ekstrabeskyttelse. Dette apparat opfylder EF- bekendtgørelse nr. 87-308 af 2.6.87 vedrørende dæmpning af radiostøj. Dette skab skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selv om der er tale om udskiftning af et eksisterende skab, der ikke har været ekstrabeskyttet. Formålet med ekstrabeskyttelsen er at beskytte brugeren mod farlige elektriske stød i tilfælde af fejl. I boliger opført efter 1. april 1975 vil alle stikkontakter i køkken og eventuelt bryggers være omfattet af en ekstrabeskyttelse. I boliger opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt, skabet skal forbindes til. I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og lederen med grøn-gul isolation skal tilsluttes jordklemmen (mærket ), hv is stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lederen med grøn-gul isolation klippes så tæt som muligt på det sted, hvor ledningen går ind i stikproppen. 100 mm10 mm 10 mm NP0074 electrolux I alle andre tilfælde bør De lade en autoriseret el-installatør undersøge, hvordan De nemmest får ekstrabeskyttet skabet. Hvis De ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrådet, at De lader el- installatøren opsætte en HFI-afbryder. Dette apparat overholder følgende EF-direktiver:

73/23 EØF af 19.2.73 (direktiv om lavspænding) og efterfølgende ændringer;

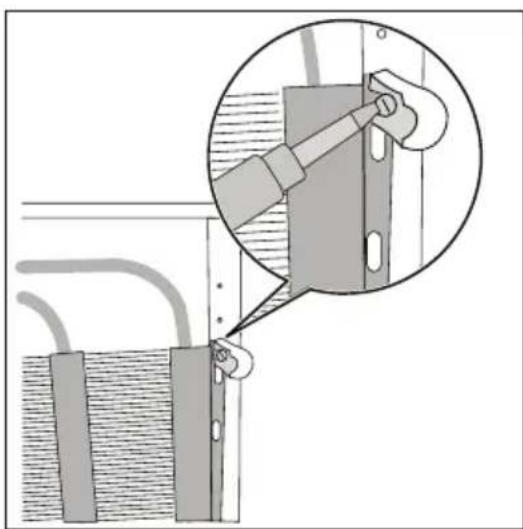

89/336 EØF af 3.5.89 (direktiv om elektromagnetisk kompatibilitet) og efterfølgende ændringer. Bageste afstandsstykker I produktet ligger der to afstandsstykker, der skal monteres som vist på tegningen. Dette gøres ved at skrue skruerne ud, placere afstandsstykkerne under skruehovederne, og til sidst skrue skruerne fast igen. Vending af låge Inden der udføres arbejde på skabet, skal stikket altid tages ud af kontakten. Døren vendes på følgende måde:

• Under de følgende operationer er det en god ide at få en hjælper til at holde godt fast i skabets dør, mens arbejdet udføres.

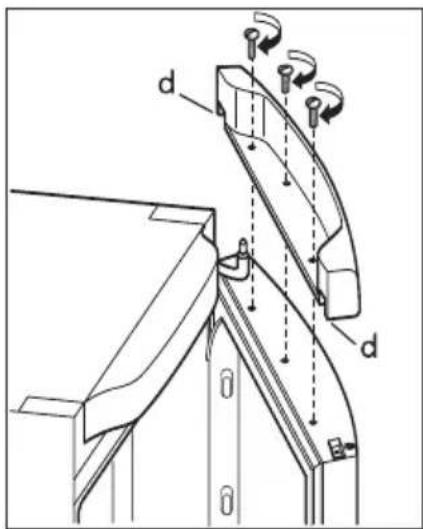

• Åbn døren, mens skabet står i oprejst stilling. Skru skruerne ud, og fjern plastiklisten på øverst på døren.

• Fjern det lille plastikdæksel på lågens plastik-dørliste, og monter den på modsatte side (d).

• Læg skabet ned, med bagsiden nedad.

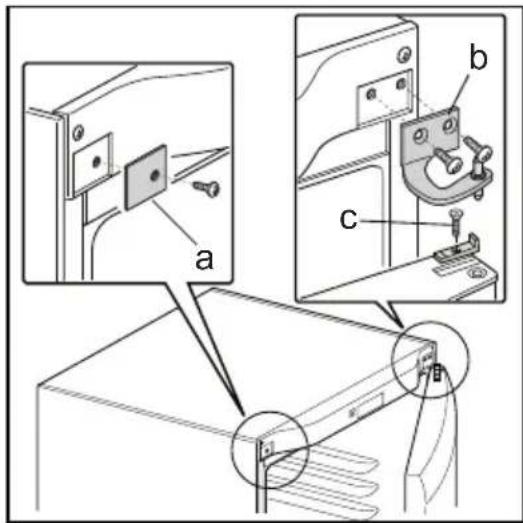

• Fjern skruen i hængslets dækprop (a).

• Skru øverste hængsel af, og fjern det (b).

• Skru skruen ud, og fjern dørstoppet (c).

• Fjern døren.electrolux

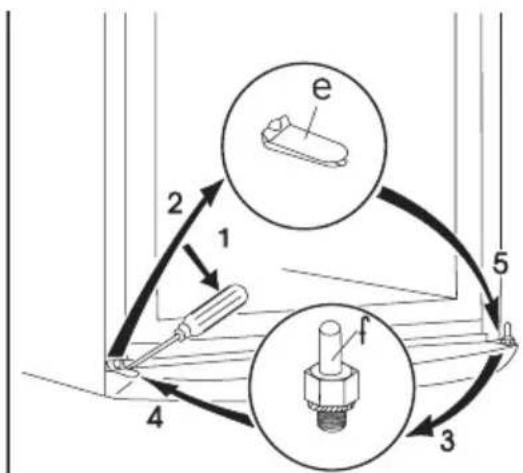

• Brug værktøj til at fjerne dækslet (e), skru nederste hængseltap af, og monter den på den modsatte side.

• Sæt dækslet (e) i på modsatte side.

• Sæt døren på plads igen.

• Pas på, at dørfronten er paralelt med skabets topplade.

• Sæt dørstoppet fast i modsatte side.

• Placer og monter øverste hængsel (der ligger i posen med brugervejledningen) på den modsatte side.

• Monter skruen i det nye hængsel (der ligger i posen med brugervejledningen)).

• Løft skabet op i lodret stilling.

• Åbn døren, og skru den øverste dørs plastikliste fast igen.

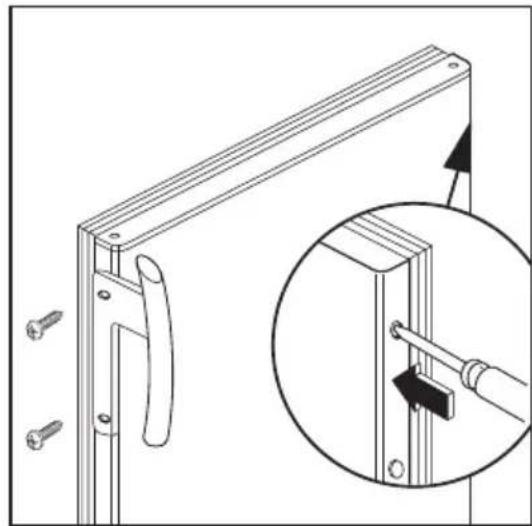

• Monter grebet på den modsatte side, og luk de resterende huller med de plastikpropper, der ligger i posen med brugervejledningen. Sæt skabet på plads, bring det i vater, og vent mindst to timer med at slutte det til nettet. Hvis du ikke selv vil vende døren, kan du henvende dig til Electrolux Hvidevareservice A/S. Mod betaling vil vores tekniker så vende døren. Advarsel Når døren er vendt: Kontroller, at alle skruer er strammet helt, og at den magnetiske pakning slutter tæt til kabinettet. Undertiden slutter pakningen ikke perfekt til kabinettet, hvis omgivelserne er kolde (dvs. om vinteren). I så fald: Vent til pakningen falder til, eller fremskynd evt. processen ved at opvarme det pågældende sted med en almindelig hårtørrer. Læg skabet ned, med bagsiden nedad.
