BEDIENUNGSANLEITUNG EUF 10003 W ELECTROLUX

Automatisch ontdooien....11

No-Frost technologie ....11

Technische gegevens....14

Automatisch ontdooien

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

Bevor Sie Ihr Gerät anschließend in Betrieb nehmen, lesen Sie bitte zuerst die Gebrauchsanleitung durch, die Sicherheitshinweise und wichtige Informationen enthält. Nur so können Sie das Gerät sicher und zuverlässig nutzen und werden viel Freude daran haben.

Folgende Signalbegriffe werden Ihnen helfen, sich in der Gebrauchsanleitung besser zurecht zu finden.

Sicherheitsvorschriften

Die Warnungen mit diesem Symbol dienen Ihrer Sicherheit und der Ihres Gerätes

Wichtige Hinweise und Informationen

Umwelthinweise

Bei diesem Symbol finden Sie Tips zur Lagerung von Lebensmitteln

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Wichtige Hinweise für Ihre Sicherheit .....21

Allgemeine Sicherheitsvorschriften 21

Für die Sicherheit Ihrer Kinder ....22

Allgemeine Sicherheitsvorschriften für die Inbetriebnahme .....22

Informationen für Sicherheitsvorschriften von Isobutan .....22

Zum Betrieb des Gerätes 23

Allgemeine Informationen ....23

Abfallbehandlung 23

Verpackungsmaterial 23

Schalter- und Anzeigeanlage 23

Bedienung des Geräts 23

Inbetriebnahme des Geräts 23

Einstellung der Temperatur 23

Gefrieren 24

Lagerung 24

Eiszubereitung .....24

Gefrieren und Lagerung gefrorener Produkte .....25

Wichtige Informationen und Ratschläge .....25

Tips und Hinweise 25

Und so können Sie Energie sparen 26

Geräte und Umgebung 26

Instandhaltung 26

Automatisches Abtauen 26

No Frost Technik 26

Regelmäßige Reinigung 26

Gerät außer Gebrauch ....26

Fehlerbeseitigung 27

Wichtige Information für die Inbetriebnahme 29

Technische Daten 29

Inbetriebnahme 29

Transport, Auspacken 29

Reinigung 29

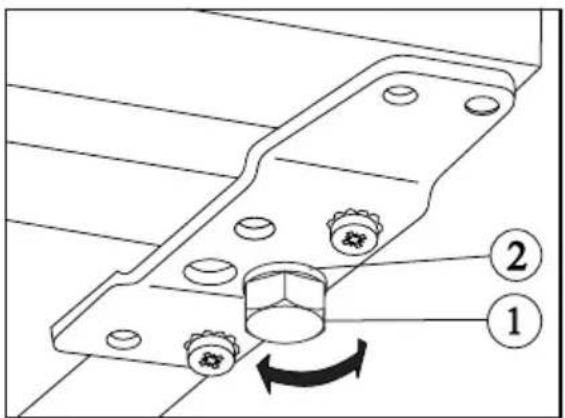

Standort 29

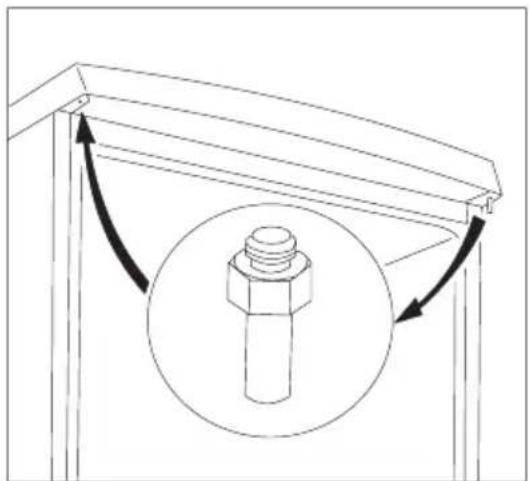

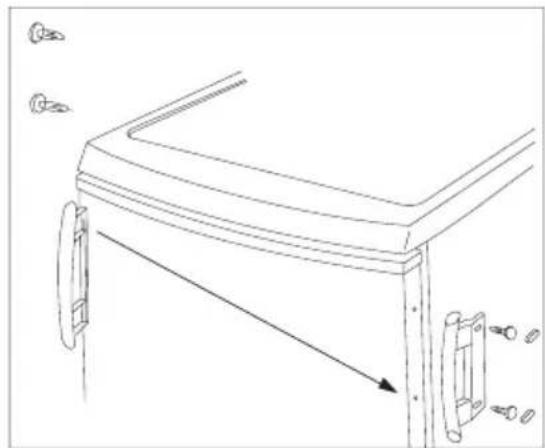

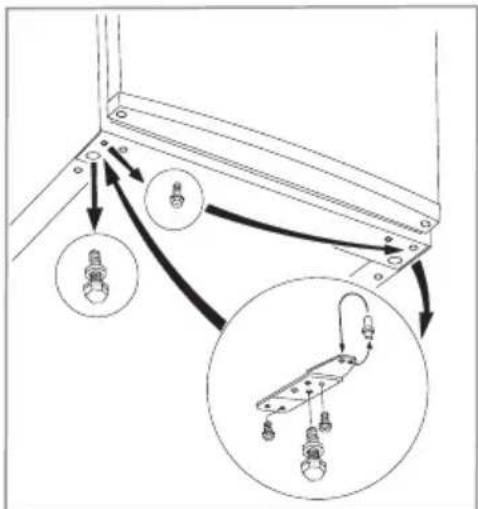

Wechsel des Türanschlags ....31

Elektrischer Anschluß 32

Lagerzeittabelle 32

Wichtige Hinweise für Ihre Sicherheit

Allgemeine Sicherheitsvorschriften

• Sollten Sie Ihr Gerät einmal weitergeben wollen, vergessen Sie bitte nicht, die Gebrauchsanleitung dazuzulegen.
• Sie haben ein Gerät für den Haushalt erworben, und es sollte auch nur zur Lagerung von Lebensmitteln gebraucht werden.
• Wartungen und Reparaturen (einschließlich Verbesserung und Austausch der Netzleitung) nur durch eine autorisierte Werkstatt durchführen lassen. Für Reparaturen dürfen nur Original-Ersatzteile benutzt werden, anderenfalls könnte Ihr Gerät beschädigt oder Sie selbst verletzt werden.
• Das Gerät ist nur vom Netz getrennt, wenn Sie den Netzstecker aus der Steckdose ziehen. Ziehen Sie deshalb vor Reinigungen und Reparaturen oder Abtauvorgängen den Netzstecker aus der Steckdose. Nicht am Anschlußkabel ziehen, um das Gerät vom Netz zu trennen! Wenn die Steckdose schwer zu erreichen ist, schalten Sie das Stromnetz ab (Sicherung herausnehmen).
• Es ist verboten, das Netzkabel zu verlängern!
• Bitte prüfen, dass das Netzkabel nicht von der Geräterückseite eingeklemmt und beschädigt wird. Ein beschädigtes Netzkabel kann überhitzen und einen Brand verursachen.

- Keine schweren Gegenstände bzw. das Gerät selbst auf das Netzkabel stellen. Kurzschluss- und Brandgefahr!

- Den Netzstecker nie am Kabel aus der Steckdose ziehen, besonders wenn das Gerät aus der Nische gezogen wurde. Eine Beschädigung des

- Netzkabels kann Kurzschluss, Feuer und/oder Stromschlag verursachen.

- Ein beschädigtes Netzkabel muß durch eine qualifizierte Fachkraft oder vom Kundendienst ersetzt werden.

- Den Netzstecker niemals in eine lockere oder beschädigte Steckdose stecken. Stromschlag- und Brandgefahr!

• Die Innenwände sind kratzempfindlich, deshalb sollten Sie beim Reinigen nie Eiskratzer oder andere spitze Gegenstände benutzen.
• Achten Sie darauf, daß keine Flüssigkeiten mit dem Temperaturregler, bzw. den Kontroll- und Bedienelementen in Berührung kommen.
• Durch Eis können Sie sich Verletzungen zufügen, wenn Sie es unmittelbar nach dem Herausnehmen verzehren.
• Aufgetaute oder angetaute Produkte nicht erneut einfrieren. Solche Produkte sollten Sie möglichst schnell aufbrauchen.
• Beachten Sie bitte bei Tiefkühlkost die Hinweise zur Lagerzeit auf der Verpackung des Herstellers.
• Keine Geräte mit elektrischem Antrieb bzw. Motor oder Chemikalien zum Beschleunigen des Abtauens anwenden!
• Bewahren Sie keine heißen Töpfe in unmittelbarer Nähe der Kunststoffteile des Gerätes auf.

• Warnung: Wenn Sie tiefgefrorene Ware auf das Gerät legen, kann es vorkommen, dass sich die Feuchtigkeit im Hohlraum unter dem Oberteil wegen der Berührung mit der Kälte niederschlägt. In diesem Hohlraum befinden sich elektrische Teile und wenn angesammeltes Wasser darauf tropft, kann dies zu einem Kurzschluss führen und dadurch einen Schaden am Gerät verursachen. Legen Sie deshalb nie tiefgefrorene Ware auf das Oberteil des Geräts!

• Lagern Sie keine entflammbaren Gase und Flüssigkeiten im Gerät, es besteht Explosionsgefahr.

• Im Gerät dürfen keine kohlensäurehaltigen Getränke in Flaschen eingelagert werden.

Für die Sicherheit Ihrer Kinder

• Ihre Kinder sollten nicht mit den Klebebändern und Verpackungsmaterialien des Gerätes spielen, da Lebensgefahr durch Ersticken besteht!
• Das Gerät sollte ausschließlich von Erwachsenen bedient werden. Achten Sie darauf, daß Ihre Kinder mit dem Gerät oder dessen Bedienungselementen nicht spielen.
• Sollte das Gerät am Ende seine Lebensdauer außer Betrieb gesetzt werden, so ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Anschlußkabel durch (möglichst nah am Gerät) und montieren Sie die Tür ab. Dadurch verhindern Sie, daß sich spielende Kinder selbst einsperren oder einen Stromschlag erleiden.
• Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.

Allgemeine Sicherheitsvorschriften für die Inbetriebnahme

- Stellen Sie das Gerät mit der Rückseite an die Wand. Die Wärme abgebenden Teile (Kompressor und Verflüssiger) sollen die Wand nicht berühren.

• Bevor Sie das Gerät verschieben, sollte der Netzstecker aus in der Steckdose genommen sein.
• Beim Aufstellen des Gerätes achten Sie darauf, daß es nicht auf das Anschlußkabel gestellt wird.

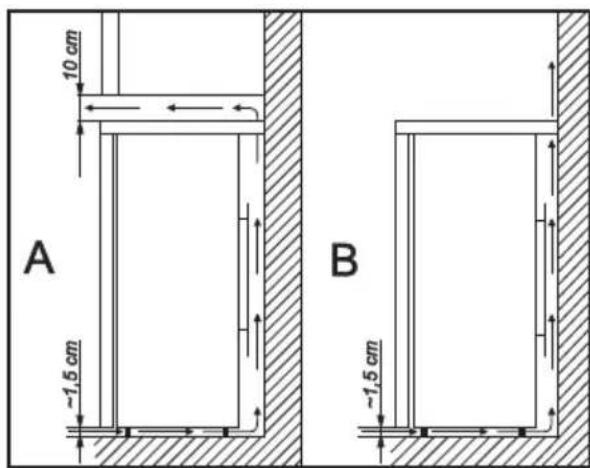

• Achten Sie auf ausreichende Belüftung des Gerätes. Nicht ausreichende Belüftung hätte eine Erwärmung des Gerätes zufolge. Um Ihrem Gerät die erforderliche Belüftung zu sichern, befolgen Sie bitte die Hinweise für die „Inbetriebnahme des Gerätes“.
• Für den Fall, daß Sie das Gerät nicht auf den Boden stellen, sollten Sie es entsprechend befestigen (z.B. mit Haftballen).

Informationen für Sicherheits-vorschriften von Isobutan

Warnung

• Ihr Gerät enthält im Kältekreislauf Isobutan (R 600a); bei diesem Stoff besteht Feuer- und Explosionsgefahr.
• Belüftungsöffnungen der Geräteverkleidung oder des Aufbaus von Einbaumöbeln nicht verschließen.
• Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzen.
• Kühlkreislauf nicht beschädigen.
• Keine elektrischen Geräte innerhalb des Lebensmittellagerraumes betreiben, die nicht vom Hersteller freigegeben sind.

Um Personen- und Sachschäden zu vermeiden, halten Sie sich an Sicherheitsvorschriften der

Gebrauchsanleitung. Für Schäden infolge von Nichtbeachtung dieser Vorschriften haftet der Hersteller nicht.

Zum Betrieb des Gerätes

Allgemeine Informationen

Sie haben einen Kühlschrank ohne Gefrierfach erworben. Dementsprechend ist Ihr Gerät für Lagerung von gekühlten Lebensmittel, nicht aber für die Aufbewahrung von Tiefkühlkost und zur Eiswürfelzubereitung geeignet.

Das Gerät entspricht den Normen der auf dem Typenschild angegebenen Klimaklasse unter Berücksichtigung der dort aufgeführten Temperatur.

Abfallbehandlung

Verpackungsmaterial

Die gekennzeichneten Materialien können recycelt werden.

$$

Die Verpackungsmaterialien sind wiederverwertbar.

Schalter- und Anzeigeanlage

A) Ein-/Ausschaltanzeigelampe grün

B) Temperaturregel-/Ausschaltknopf und Ein-

C) Gefrieranzeigelampe

D)Signaltonsperre und Gefrierknopf

E) Warnlichtlampe rot

Bedienung des Geräts

Inbetriebnahme des Geräts

Stecken Sie den Stecker in die Steckdose. Drehen Sie zum Einschalten des Geräts den Temperaturregelknopf (B) in eine kältere Stellung als << -16°C

. Dann leuchtet die grüne Signallampe und die rote Signallampe blinkt. Das Aufleuchten des Signallichts für das Ein- und Ausschalten (A) zeigt an, dass das Gerät eingeschaltet ist. Das Blinken der roten Signallampe signalisiert, dass die Temperatur im Gefrierfach nicht erreicht ist. Man hört auch ein unterbrochenes Tonsignal, das durch einmaliges Drücken der Taste (D) wieder ausgeschaltet werden kann. Bringen Sie zum Ausschalten des Gefrierschranks den Knopf (B) in die Stellung << ►>.

Einstellung der Temperatur

Die Innentemperatur des Gefrierschranks reguliert eine Elektronik, die fünf verschiedene Temperatur- und eine Ausschaltstellung << ➤ hat.

Die Stellung << -16°C >> bezeichnet die höchste (am wenigsten kalte) und die Stellung << -24°C >> bezeichnet die niedrigste (kälteste) Temperatur. Stellen Sie den Thermostateinstellknopf in die gewünschte Position.

In der Regel ist es am besten, wenn wir den Schalter auf << -18°C >> stellen, jedoch ist bei der Auswahl der Temperatur zu berücksichtigen

• die Raumtemperatur, wo wir das Gerät aufgestellt haben,
• wie oft wir die Tür öffnen werden,
• welche Menge an Nahrung wir darin lagern werden,
  • die Stellung des Geräts.

Bei der Auswahl der entsprechenden Temperatur müssen all diese Faktoren berücksichtigt werden und es kann vorkommen, dass es erforderlich ist, etwas zu experimentieren. Um eine niedrigere Temperatur zu erreichen, drehen Sie den Thermostatknopf in eine höhere Position, wenn Sie eine höhere

Temperatur einstellen möchten, drehen Sie den Knopf in eine niedrigere Position. Wenn Sie die eingestellte Temperatur ändern, warten Sie bis zur erneuten Änderung 24 Stunden, damit sich die Innentemperatur stabilisiert.

Warnlicht (rot)

Das Aufleuchten des Warnlichts für Temperaturunregelmäßigkeiten (E) zeigt an, dass die Innentemperatur des Gefrierschranks so weit angestiegen ist (über -12 °C), dass eine ständige Lagerung der Nahrungsmittel nicht gewährleistet ist. Wenn wir den Gefrierschrank zum ersten Mal einschalten, bleibt das Warnlicht so lange an, bis die Temperatur erreicht ist, die zur sicheren Lagerung tiefgefrorener Nahrungsmittel erforderlich ist.

Temperaturfehler:

Die Temperatur im Gefrierfach gewährleistet bei normalem Betrieb des Geräts die ständige Lagerung der darin befindlichen Nahrungsmittel. Wenn diese Temperatur aus irgendeinem Grund über einen bestimmten Wert ansteigt (-12 °C), gibt das Gerät ein Warnlicht und einen Signalton ab. Das Warnlichtsignal ist ein ständiges rotes Licht (E), der Signalton ist unterbrochen. Den Signalton können Sie durch einmaliges Drücken des Knopfes (D) beenden.

Gefrieren

Nehmen Sie das Gefrieren der verschiedenen Nahrungsmittel nach den entsprechenden Vorbereitungen immer im Gefrierfach vor. Nehmen Sie zum Erreichen der maximalen Gefrierleistung die Gefrierschale sowie den Gefrierkorb heraus und legen Sie die zu gefrierende Nahrung unmittelbar auf den Verdunster. Beim Gefrieren geringerer Mengen ist das Entfernen von Gefrierschale und Gefrierkorb nicht erforderlich.

Drücken Sie zum Einschalten des Gefriermodus den Ein-/Ausschalter für Gefrieren (D) 2-3 Sekunden lang; bei kleineren Nahrungsmengen ca. 4 Stunden und bei größeren Warenmengen ca. 24 Stunden, bevor Sie die frische Nahrung gefrieren möchten. Dann leuchtet das gelbe Licht (C) auf. Dann ist der Kompressor ständig zum Erreichen der zum Gefrieren erforderlichen Temperatur in Betrieb.

Nachdem die Nahrung vollständig gefroren ist (was bis zu 24 Stunden dauern kann), kann der Gefriermodus auch manuell durch 2-3 Sekunden langes Drücken des Knopfes (D) ausgeschaltet werden. Wenn Sie die Gefrierfunktion nicht manuell ausschalten, sorgt die Elektronik des Geräts nach Ablauf von 48 Stunden dafür. Das gelbe Licht erlischt dann ebenfalls (C).

Die Gefrierschale eignet sich zum Gefrieren von kleinerem Obst (Himbeeren, Erdbeeren, Johannisbeeren usw.). Das Obst muss ohne Verpackung in einer dünnen Schicht auf die Schale gelegt werden. Nach Beendigung des Gefrierens kann es verpackt und sortiert und dann in den Lagerfächern untergebracht werden.

Lagerung

Wir empfehlen Ihnen, die bereits tiefgekühlte Ware in den Korb bzw. die Körbe zu legen. Somit schaffen Sie im Gefrierfach Platz für frische, neu einzufrierende Ware.

Die bereits eingefrorene Ware wird durch Einfrieren frischer Ware nicht beeinträchtigt.

Wenn größere Mengen an Lebensmitteln

eingelagert werden müssen, können die Ablagen bis auf die unterste Ablage entfernt und das Gefriergut kann unmittelbar auf den Regalen platziert werden.

Mehrere Informationen über Lagerzeit und Lagerart der verschiedenen Lebensmittel finden Sie im bereits erwähnten Anhang.

Eiszubereitung

Füllen Sie die beigelegte Eiswürfelschale mit Wasser und legen Sie diese ins Gefrierfach. Die Zubereitungszeit kann verkürzt werden, wenn die Schale von unten befeuchtet wird.

Zum Gebrauch der Eiswürfel die Eiswürfelschale kurz unters Wasser halten, die Schale sanft drehen oder leicht schlagen.

Gefrieren und Lagerung gefrorener Produkte

• Da ein Gefrierern mit "No Frost" schneller geht, behalten die Lebensmittel die ursprüngliche Form, Nährwert und Geschmack auch nach dem Auftauen.
  • Die zu gefrierenden Lebensmittel in den unteren Teil des Gerätes legen.
• Um eine einwandfreie Funktion des Gerätes zu gewährleisten, ist eine Berührung der Verkleidung des Ventilators bzw. des Ventilators an der Rückwand des Gerätes mit gefrorenem Produkt zu vermeiden.
• Um einen optimalen Betrieb zu erzielen, die gefrorenen Produkte in den Fächern gleichmäßig verteilen.

• Das Gefrieren kann durch Aufteilung der Lebensmittel in kleinere Portionen beschleunigt werden; später ist auch ein Auftauen in kleineren Portionen möglich.

• Bei Berührung des aus dem Gefrierfach herausgenommenen Eises besteht Frostgefahr.

• Es ist ratsam, auf der Verpackung das Gefrierdatum anzugeben, damit die Lagerdauer überprüft werden kann.
• Der Transport vom Verkäufer zum Verbraucher sollte möglichst kurz dauern.

Wichtige Informationen und Ratschläge

• Nach dem Öffnen und Schließen der Gefrierschranktüre entsteht wegen der tiefen Temperatur ein Vakuum. Wenn Sie nach dem Schließen die Türe erneut öffnen wollen, warten Sie 2-3 Minuten bis der Druck ausgeglichen ist.
• Ihre Tiefkühlkost erfordert eine gleichmäßige Lagertemperatur von -18°C. Achten Sie darauf, daß die Temperatur des Innenraumes nicht über -18°C steigt. Eine höhere Temperatur reduziert die Haltbarkeit Ihres Gefriergutes.
• Überzeugen Sie sich möglichst jeden Tag von der einwandfreien Funktion des Gerätes, um eventuelle Funktionsstörungen rechtzeitig festzustellen und somit ein Verderben der tiefgekühlten Lebensmittel zu vermeiden.
• Nach einem Stromausfall schaltet sich das Gerät erneut an und der Gefriermodus schaltet sich ein.

Tipps und Hinweise

In diesem Abschnitt erhalten Sie nützliche Hinweise zur Einsparung von Energie sowie zum Umweltschutz.

Und so können Sie Energie sparen:

• Standorte im Bereich direkter Sonneneinstrahlung und Heizquellen sind zu vermeiden.
• Achten Sie auf die ausreichende Belüftung des Kompressors und Verflüssigers.
• Verpacken Sie die Lebensmittel in luftdichtem Material, um unnötige Reif- und Eisschichtbildung zu vermeiden.
• Vermeiden Sie bitte, daß frisch einzufrierende Ware mit bereits eingefrorenen Produkten in Berührung kommt.
• Vermeiden Sie unnötiges und zu langes Öffnen der Tür.
• Lassen Sie die heißen Speisen vor dem Einlegen auf Zimmertemperatur abkühlen.
• Um hohe Leistung bei niedrigem Energieverbrauch zu erzielen, muß der Verflüssiger regelmäßig gereinigt werden.

Geräte und Umgebung

Sie haben ein Gerät erworben, dessen Kälte- und Isolierkreislauf umweltverträglich ist und somit die Ozonschicht der Erde in keiner Weise beschädigt.

Sollte Ihr Gerät am Ende seiner Lebensdauer aus Ihrem Haushalt entfernt werden, nehmen Sondermüllannahmestellen Ihr Gerät entgegen, und entsorgen bzw. wiederverwerten die verschiedenen Teile umweltverträglich.

Informationen über Sondermüllannahmestellen erhalten Sie bei den städtischen Ämtem.

Die wiederverwendbaren Teile des Gerätes sind mit diesem Zeichen gekennzeichnet.

Instandhaltung

Automatisches Abtauen

Ihr Gerät wurde so konzipiert, daß sich kein Eis im Gefrierraum bildet. Dementsprechend ist kein manuelles Abtauen erforderlich. Das Abtauen wird vom Kühlschrank automatisch durchgeführt.

No Frost Technik

Der Verdampfer wird während des Abtauens durch eine elektrische Heizung erwärmt, damit die vereiste Schicht sich auftaut. Der Ventilator ist ausgeschaltet. Das Abtauwasser tropft in die Abtropfschale am Kompressor und verdampft. Der Verdampfer erwärmt sich während des ca. 30 Minuten langen Abtauablaufes, aber dadurch wird die Innentemperatur nicht beeinflußt.

Die Lebensmittel sollten verpackt gelagert werden, damit sie keine Feuchtigkeit wegen der Umluft verlieren.

Um die Funktionstüchtigkeit des Gerätes nicht zu gefährden sollten die Lüftungsspalten frei bleiben.

Dazu ist es ratsam, die Lebensmittel im Gefrierfach in Körbchen zu legen.

Regelmäßige Reinigung

Zweckmäßig ist es, den Gefrierschrank mit dem Abtauen gleichzeitig zu reinigen. Verwenden Sie bei der Reinigung bitte keine Scheuermittel oder Seife.

Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit lauwarmem Wasser aus, und anschließend gut trocken.

Die Türdichtung waschen Sie am besten mit klarem Wasser ab.

Nach der Reinigung können Sie den Netzstecker wieder in die Steckdose stecken.

Ein- bis zweimal jährlich sollten Sie auf der Rückseite des Kühlschrankes den Staubbelag am Kondensator entfernen.

Gerät außer Gebrauch

Wenn Sie das Gerät längere Zeit nicht benutzen, gehen Sie wie folgt vor:

Stellen Sie den Temperaturregelknopf in die Stellung << ◆>.

Ziehen Sie den Netzstecker aus der Steckdose.

Nehmen Sie die Nahrungsmittel aus dem Gerät.

Nehmen Sie das Abtauen und Reinigen wie beschrieben vor.

Lassen Sie die Tür etwas offen, damit sich im Innenraum keine Gerüche bilden.

Fehlerbeseitigung

Bei allen elektrischen Geräten können Störungen auftreten, zu deren Beseitigung Sie nicht unbedingt den Kundendienst benötigen. In der nächsten Tabelle wollen wir Ihnen über diese Störungen ein paar Hinweise geben, damit Sie von allfälligen Reparaturkosten verschont bleiben.

Wir machen Sie darauf aufmerksam, daß bei jedem arbeitenden Kompressor-Aggregat Geräusche auftreten, die teils vom laufenden Motor und teils vom Kältemittel, das durch die Rohre strömt, herrühren. Das ist kein Fehler, sondern ein Zeichen der normalen Funktion.

Wir möchten Sie noch einmal darauf hinweisen, daß das Kühlaggregat nicht ununterbrochen laufen muß. Wenn der Thermostat abschaltet und das Kälteaggregat nicht in Betrieb ist, bleibt die Stromversorgung dennoch gewährleistet. Berühren Sie nicht die stromführen - den Teile des Gerätes solange Ihr Gerät an das Stromnetz angeschlossen ist!

Problem	Mögliche Ursachen	Lösungen
Das Gerät kühlt nicht ausreichend.	Der Temperaturregler ist falsch eingestellt. (Eingestellte Wert ist zu niedrig.)Zu große Menge Frischware wurde auf einmal eingelagert.Warme Speisen wurden eingelegt.Tür ist nicht richtig fest verschlossen.Zirkulation der inneren kalten Luft ist nicht gesichert.	Nehmen Sie eine höhere Einstellung am Temperaturregler.Lagern Sie kleinere Mengen ein.Lassen Sie die warmen Speisen vor dem Einlagern auf Zimmertemperatur abkühlen.Kontrollieren Sie, ob die Tür richtig geschlossen ist.Sichern Sie die freie Luftzirkulation.
Kühlraum ist zu kalt.	Kühltemperatur ist falsch eingestellt. (Eingestellter Wert ist zu hoch.)	Nehmen Sie eine niedrigere Einstellung.
Das Gerät kühlt überhaupt nicht.	Netzstecker steckt nicht richtig in der Steckdose.Steckdose steht nicht unter Spannung.Der Temperaturregler ist in der Stellung "0".	Kontrollieren Sie, ob der Netzstecker richtig in der Steckdose ist.Kontrollieren Sie, ob die Steckdose unter Spannung steht.Kontrolle der Einstellung des Temperaturregelknopfes.
Das Gerät ist zu laut.	Gerät steht nicht fest und eben.	Kontrollieren Sie, ob das Gerät stabil auf den Boden steht (alle vier Füße fest am Boden).
Grüne Kontrolllampe blinkt	Temperatursensor - Störung.	Rufen Sie den Kundendienst.

Wenn diese Hinweise keine Ergebnisse bringen, bitte den Kundendienst benachrichtigen.

Stromausfall, Störung:

Sollte es zu einem Stromausfall kommen, die Tür des Gerätes nicht öffnen. Die gelbe Anzeige des Schnellgefrierens (3) leuchtet bei der Wiederherstellung der Stromversorgung wieder und schaltet sich 5 Stunden nach dem Neustart automatisch ab.

Geht es um einen kürzeren Stromausfall (bis zu 13 Stunden) und ist das Gerät gefüllt, verderben die Lebensmittel nicht. Andernfalls die gefrorenen Lebensmittel innerhalb kurzer Zeit verwenden (mit dem Anstieg der Temperatur des Gefriergutes geht seine Haltbarkeit zurück).

Die stabile Aufstellung des Gerätes überprüfen (alle vier Beine sollen auf dem Boden stehen - gegebenenfalls etwas unterlegen).

Führen diese Ratschläge zu keinem Ergebnis, die nächstgelegene Markenservice-Stelle benachrichtigen.

Betriebsstörung

Wenn die Elektronik des Geräts den Wert der TATSÄCHLICHEN Temperatur nicht wahrnimmt, beginnt an der Anzeigeanlage des Gefrierschrankes das Warnlicht zu blinken. Das Gerät funktioniert mit Hilfe eines Ersatzprogramms weiter, bis das Personal der lokalen Vertragswerkstatt das Problem behebt.

Wichtige Information für die Inbetriebnahme

Technische Daten

Model	EUF 1003W
Füllraum brutto (l)	100
Füllraum netto (l)	80
Breite (mm)	595
Höhe (mm)	850
Tiefe (mm)	635
Energieverbrauch (kWh/24 h)	0,575
(kWh/Jahr)	210
Energieklasse nach EU-Norm	A
Gefrierleistung (kg/24 h)	9
Maximale Lagerzeitraum bei Betriebsstörung (h)	13
Nennstromstärke (A)	0,6
Gewicht (kg)	40

Transport, Auspacken

Das Gerät sollte stehend und in Originalverpackung transportiert werden.

Nach jedem Transport muß das Gerät zur Beruhigung des Kältekreislaufes ca. 2 Stunden ruhig stehen, bevor es eingeschaltet wird.

Prüfen Sie zunächst, ob das Gerät unbeschädigt angeliefert wurde. Sollten Sie Schäden feststellen, benachrichtigen Sie umgehend die Verkaufsstelle. In diesem Falle bewahren Sie das Verpackungsmaterial auf.

Reinigung

Entfernen Sie alle Klebebänder, die die Zubehörteile des Gerätes gegen Verrutschen gesichert haben.

Das Geräteinnere und alle Zubehörteile mit lauwarmem Wasser reinigen, dem ein mildes Reinigungsmittel zugesetzt werden kann. Benutzen Sie einen weichen Lappen.

Nach der Reinigung wischen Sie das Geräteinnere trocken.

Standort

Die Umgebungstemperatur hat eine Auswirkung auf den Energieverbrauch und die einwandfreie Funktion des Kühlgerätes.

Bei der Standortwahl sollten Sie darauf achten, das Gerät in einem Raum mit einer Umgebungstemperatur in Betrieb zu setzen die seiner Klimaklasse entspricht. Die Klimaklasse ist dem Typenschild zu entnehmen.

Klimaklasse Umgebungstemperatur
SN +10 ...	+32 °C
N +16 ...	+32 °C
ST +18 ...	+38 °C

Sinkt die Raumtemperatur unter die untere Grenze, kann ein ungewünschter Temperaturanstieg im Gefrierbereich erfolgen.

Steigt die Raumtemperatur über die obere Grenze, schaltet sich der

Kompressor für längere Zeit ein, es kann ein Temperaturanstieg im Innenraum entstehen bzw. der Energieverbrauch erhöht werden.

Das Gerät soll waagrecht auf dem Boden stehen. Dies er-reichen Sie mit den 2 verstellbaren Füßen (1) (vorne unten). Zu den Füßen gehört jeweils eine Distanzscheibe (2). Diese Scheiben können auch entfernt werden, wenn es

die Positionierung erfordert.

Standorte für das Kühlgerät im Bereich direkter Sonneneinstrahlung oder unmittelbar neben einem Ofen, Herd oder Heizkörper sind zu vermeiden.

Wenn die Räumlichkeit dies nicht zuläßt, sollten Sie die Mindestabstände zu solchen Geräten einhalten:

• zu Gas- und Elektroherden 3 cm Kann dieser Abstand nicht eingehalten werden, muß eine 0,5 - 1 cm dicke nicht brennbare Isolierplatte dazwischen gestellt werden.
• zu Öl- und Kohleherden 30cm

Das Kühlgerät ist so gefertigt, daß es bis zum Anschlag an die Wand gestellt werden kann.

Beim Aufstellen müssen die Mindestabstände eingehalten werden. (siehe Abb.)

A: Wenn das Kühlgerät unter einen Hängeschrank aufgestellt wird B: Wenn das Kühlgerät „frei“ steht gewünschte Position.

Wechsel des Türanschlags

Wenn der Türanschlag aus räumlichen Gründen gewechselt werden muß, so besteht die Möglichkeit, den Türanschlag auf die linke Seite zu montieren.

Der Türanschlag ist vom Werk aus rechtsseitig montiert.

Gehen Sie bitte in der Reihenfolge der nachstehenden Beschreibung und Abbildungen vor:

- Stellen sie sicher, daß das Gerät vom Netz getrennt ist (Netzstecker aus der Steckdose ziehen).

- Kippen Sie das Gerät vorsichtig nach hinten, achten Sie aber darauf, daß der Kompressor den Boden nicht berührt. Nehmen Sie sich am besten eine zweite Person zu Hilfe, die das Gerät festhält.

- Schrauben Sie die verstellbaren Füße (2 Stück) ab, und entfernen Sie die untere Halterung, indem Sie die 2 Schrauben auf der einen Seite und die 1 Schraube auf der anderen Seite abschrauben.

- Hängen Sie die Tür des Kühlgeräts durch leichtes Ziehen nach unten ab.

- Schrauben Sie den oberen Türscharnierstift des Kühlschranks ab, und schrauben Sie ihn auf der anderen Seite wieder ein.

- Hängen Sie die Tür des Kühlgeräts auf die obere Türangel auf.

- Setzen Sie den Bolzen in das Scharnier in der Pfeilrichtung um.

- Nehmen Sie die Türe heraus.

- Schrauben Sie den Bolzen im oberen Scharnier heraus, und setzen Sie ihn auf die andere Seite um.

- Setzen Sie die Türgriffe auf der anderen Seite auf und stecken Sie die im Beutel dieser Anweisung mitgelieferte Plastikstopfen in die frei gewordenen Öffnungen ein.

- Positionieren Sie nun das Gerät, richten Sie es waagrecht aus, und schließen Sie es an.

Sie können diesen Türwechsel auch von Fachleuten durchführen lassen. Benachrichtigen Sie bitte den Service. Die entstehenden Kosten sind von Ihnen zu übernehmen.

Elektrischer Anschluß

Das Gerät kann nur an ein, mit einer 230 V Nennspannung und 50 Hz Nennfrequenz versehenes Netz mit Wechselspannung angeschlossen werden.

Das Gerät muß an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Lassen Sie sich gegebenenfalls von einem qualifizierten Elektriker eine Schutzkontaktsteckdose in der Nähe des Kühlschrankes vorschriftsmäßig installieren.

CE Dieses Gerät entspricht der EG-Richtlinie Niederspannung

- 73/23 EWG - 73/02/19 - und Elektromagnetische Verträglichkeit

- 89/336 EWG - 89/05/03 in der jeweils aktuellen Fassung

- 96/57 EEC - 96/09/03 (Energieeffizienzrichtlinie) und nachfolgende Neufassungen.

Lagerzeittabelle

Lagerzeit tiefgekühlter, eingefrorener Lebensmittel

Lebensmittel	-18 °C
Gemüse:grüne Bohnen, grüne Erbsen, Mais, wasserhaltige,rohe Gemüse (z.B. Kürbis) 12 Monate
Fertige Speisen:Fleischgerichte, Eintöpfe 12 Monatee
Fertige Speisen:Rinderhack, Eisbeingulasch, Sülze usw. 6 Monate
Kartoffeln- und Nudelngerichte:Kartoffelpüree, Knödel, Nockeln, Pommes Frites 12 Monate
Suppen:Fleischsuppe, Bohnensuppe, Erbsensuppe 6 Monate
Obstsorten:Sauerkirsche, Kirsche, Stachelbeere, Obstcreme,Kastanienpüree usw. 12 Monate
Fleisch:Geflügel (Hähnchen, Gans, Ente) und ihre Teile, 5 MonateFisch 6 Monate
Eiscreme, Eis 3 Wochen

www.electrolux.com

www.electrolux.nl

www.electrolux.de
