Caractéristiques techniques	Poêle à bois avec une puissance nominale de 7 kW, rendement de 80%, capacité de chauffage jusqu'à 200 m².
Dimensions	Largeur : 56 cm, Profondeur : 45 cm, Hauteur : 115 cm.
Poids	Poids net de 120 kg.
Utilisation	Conçu pour un chauffage d'appoint ou principal, idéal pour les maisons et chalets.
Maintenance	Nettoyage régulier du foyer et du conduit de fumée recommandé, vérification annuelle par un professionnel.
Sécurité	Équipé d'un système de sécurité anti-surchauffe et d'une porte avec verrouillage.
Informations générales	Fabrication italienne, garantie de 2 ans, disponible en plusieurs finitions.

FOIRE AUX QUESTIONS - Lucy La Nordica

Comment régler la température sur le chauffage La Nordica Lucy ?

Pour régler la température, utilisez le thermostat situé sur le panneau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Quelle est la puissance de chauffage de La Nordica Lucy ?

La Nordica Lucy a une puissance de chauffage de 5 kW, ce qui la rend adaptée pour des pièces allant jusqu'à 100 m², selon l'isolation.

Comment entretenir mon chauffage La Nordica Lucy ?

Il est recommandé de nettoyer régulièrement le filtre et de vérifier les conduits de ventilation. Un entretien annuel par un professionnel est également conseillé pour garantir un fonctionnement optimal.

Que faire si mon chauffage ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Y a-t-il une garantie pour La Nordica Lucy ?

Oui, La Nordica Lucy est généralement fournie avec une garantie de 2 ans, couvrant les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation.

Est-ce que La Nordica Lucy consomme beaucoup d'énergie ?

La consommation d'énergie dépend de l'utilisation. En mode de fonctionnement normal, elle consomme environ 5 kWh par heure. Pour réduire la consommation, utilisez le mode éco lorsque cela est possible.

Peut-on installer La Nordica Lucy dans une salle de bain ?

Oui, mais il est important de respecter les normes de sécurité électrique. Assurez-vous que l'appareil est installé à une distance sécuritaire des sources d'eau et qu'il est compatible avec les environnements humides.

Comment régler la minuterie sur La Nordica Lucy ?

Pour régler la minuterie, consultez le manuel d'utilisation pour accéder aux paramètres de programmation. Vous pourrez définir des plages horaires pour l'allumage et l'extinction automatiques.

MODE D'EMPLOI Lucy La Nordica

Conformément aux normes de sécurité sur les appareils, l'acheteur et l'utilisateur sont obligés de s'informer sur le fonctionnement correct selon les instructions d'utilisation.

Objet: absence d'amiente et de cadmium

Nous déclarons que tous nos produits sont assemblés avec des matériaux qui ne seront pas de parties en amiente ou ses dérivés et que le matériel d'apport utilisé pour les soudures ne présente/utilise pas de cadmium, sous aucune forme, comme prévu par la norme de referencia.

Objet: Reglement CE n. 1935/2004. Nous déclarons que dans tous nos apparciels, les matériaux destinés à entraire en contact avec les alimentents sont aptes à l'usage alimentaire, conformément au Reglement CE en question

INDICE IT

1. DATI TECHNICI 5
2. DESCRIZIONE TECHNICA 6
3. NORME PER L'INSTALLAZIONE 6
4. SICUREZZA ANTINCENDIO 7

4.1. PRONTO INTERVENTO
5. CANNA FUMARIA 8
5.1. POSIZIONE DEL COMIGNOLO 8
6. COLLEGAMENTO AL CAMINO 10
7. AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE 10
8. COMBUSTIBILI AMMESSI / NON AMMESSI 11
9. ACCENSIONE 11
10. FUNZIONAMENTO NORMALE 12
11. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 12
12. MANUTENZIONE E CURA 13

12.1. PULIZIA CANNA FUMARIA 13
12.2. PULIZIA VETRO 13
12.3. PULIZIA CASSETTO CENERE 13
12.4. LE MAIOLICHE 13

1. FERMO ESTIVO 13
2. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO 14
3. SCHEDA TECHNICA / TECHNICAL DATA SHEETS / TECHNISCHE PROTOKOLLE / FICHE TECHNIQUE . 46
4. POSIZIONAMENTO DEI DEFLETTORI / POSITION OF DEFLECTORS / STELLUNG DER PRALLPLATTEN / POSITION DES DEFLECTEURS 48

INDEX EN

1. TECHNICAL DATA 15
2. TECHNICAL DESCRIPTION 16
3. RULES FOR INSTALLATION 16
4. FIRE SAFETY 16

4.1. FIRST-AID MEASURES 17
5. CHIMNEY CAP POSITION 17
5.1. CHIMNEY CAP 18
6. CONNECTION TO THE CHIMNEY 19
7. AIR ENTRANCE INTO THE INSTALLATION PLACE DURING COMBUSTION 20
8. ADMITTED/NOT ADMITTED FUEL 20
9. LIGHTING 21
10. NORMAL OPERATION 22
11. OPERATION DURING TRANSITION PERIODS 22
12. MAINTENANCE AND CARE 22

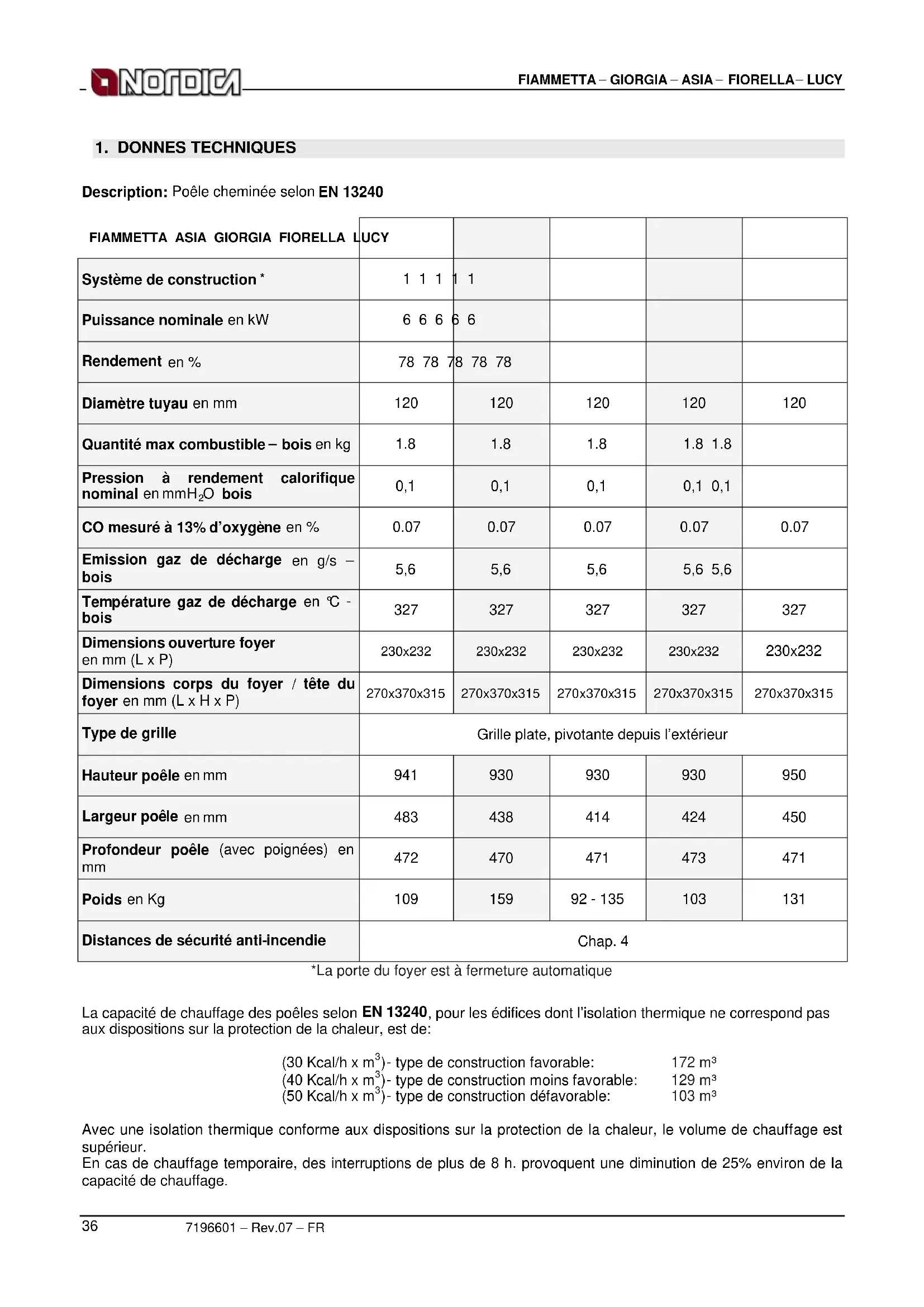

1. DONNES TECHNIQUES

Description: Poèle cheminée selon EN 13240

FIAMMETTA ASIA GIORGIA FIORELLA LUCY
Système de construction*	1 1 1	1 1
Puisance nominale en kW	6 6 6	6 6
Rendement en %	78 78	78 78 78
Diamètre tuyau en mm	120	120	120	120	120
Quantité max combustible - bois en kg	1.8	1.8	1.8	1.8 1.8
Pression à rendement calorifique nominal en mmH2O bois	0,1	0,1	0,1	0,1 0,1
CO mesuré à 13% d'oxygène en %	0.07	0.07	0.07	0.07	0.07
Emission gaz de décharge en g/s - bois	5,6	5,6	5,6	5,6 5,6
Température gaz de décharge en °C - bois	327	327	327	327	327
Dimensions ouverture foyer en mm (L x P)	230x232	230x232	230x232	230x232	230x232
Dimensions corps du foyer /shade du foyer en mm (L x H x P)	270x370x315	270x370x315	270x370x315	270x370x315	270x370x315
Type de grille	Grille plate, pivotante depuis l'extérieur
Hauteur poèle en mm	941	930	930	930	950
Largeur poèle en mm	483	438	414	424	450
Profondeur poèle (avec poignées) en mm	472	470	471	473	471
Poids en Kg	109	159	92 - 135	103	131
Distances de sécurité anti-incendie	Chap. 4

*La porte du foyer est à fermetre automatique

La capacité de chauffage des poèles selon EN 13240, pour les édifices dont l'isolation thermique ne correspond pas aux dispositions sur la protection de la chaleur, est de:

(30 Kcal/h x m³)- type de construction favorable: 172 m³
(40 Kcal/h x m³)- type de construction moins favorable: 129 m³
(50 Kcal/h x m³)- type de construction défavorable: 103 m³

Avec une isolation thermique conforme aux dispositions sur la protection de la chaleur, le volume de chauffage est supérieur.

En cas de chauffage temporaire, des interruptions de plus de 8 h. provoquent une diminution de 25% environ de la capacité de chauffage.

2.DESCRIPTION TECHNIQUE

Les poëles à bois La Nordica permettent de chauffer des espaces de logement pendant certaines périodes ou de compléter un chauffage centralisé insuffisant. Ils convennent parfaitement aux appartements de vacances ou de week-end ou bien comme chauffage d'appoint pendant toute l'année. Comme combustible, ils utilisent des bûches de bois.

Le poèle se compose de plaques de tôle d'acier zinguée, fonte émailée et céramique thermo radiante. Le foyer est entièrement revêtu de plaques individuelles de fonte, la partie arrière est amovible. Grace aux trous calibrés qui se trouvent sur cette plaque, il est garanti une arrivée d'air préchauffée à l'intérieur du foyer. On obtient dans cette façon une postcombustion, qui augmente le rendement en réduisant les émissions des gas. A l'intérieur du foyer se trouve une grille pivotante amovible. Le foyer est équipé d'une porte panoramicique avec vitre céramique (résistante jusqu'à 700^ ), ce qui permet une vue fascinante sur les fl ammes. De plus ceci permet également d'éviter tout échéappement d'étincelles et de fumée.

Le chauffage du milieu ambiant se fait :

a) par convection (environ 70%): Le passage de l'air à travers le double manteau du poèle libéré de la chaleur dans le milieu ambient.
b) par rayonnement (environ 30%): la chaleur est rayonnée dans le milieu ambient à travers la vitre panoramicique et les superficies externes chaudes du poèle.

Le poèle est équipé de régulateurs pour l'air primaire et secondaire, qui permettent de régler la combustion.

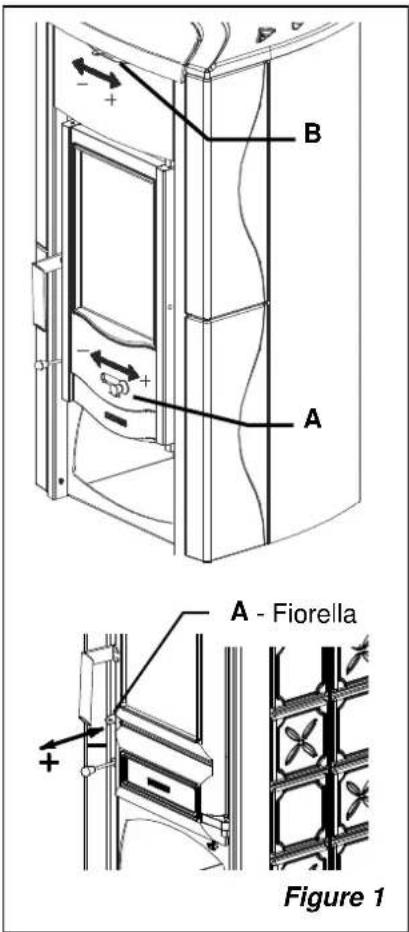

Regulateir air PRIMAIRE (Figure 1 - A)

Le régulateur (vanne pivotante), situé sous la porte du foyer, permet de régler le passage d'air primaire à travers le tiroir des cendres et la grille en direction du combustible. L'air primaire est nécessaire au processus de combustion. Il faut vider régulièrement le tiroir cendrier de façon à ce que les cendres ne puissant pas empêcher l'entrée de l'air primaire pour la combustion. L'air primaire permet équalement de maintainir le feu.

Pendant la combustion du bois, le régulateur de l'air primaire ne doit être ouvert qu'un peu puisque autrement le bois brûle trop rapidement et la cuisine nière pourrait se surchauffer.

Regulateur air SECONDAIRE (Figure 1 - B)

Le régulateur de l'air secondaire se trouve au dessus de la porte foyer. Il doit rester ouvert (c'est-à-dire situé sur la droite) en particulier pour la combustion du bois, de façon que le CO puisse être brule par la postcombustion. Vois chap. 10.

3. NORMES POUR L'INSTALLATION

Le poèle est assemblé et prét pour le raccordement. Il doit être connecté par un raccord au tuyau d'évacuation de la fumée existent. Dans la mesure du possible,

le raccord doit etre court, rectiligne, horizontal ou tegement en montee. Les raccordements doivent etre etanches.

Il est OBLIGATOIRE de respecter les normes nationales et européennes, les dispositions locales ou en matière de législations dans le secteur de la construction ainsi que les reglementations anti-incendie.

Nous vous conseillons donc de vous renseigner d'abord auprès de votre ramoneur de zone.

Il faut de plus vérifier l'arrivée d'air en quantité suffisante pour la combustion et il convient donc de faire attention aux fenêtres et portes avec fermeture étanche (joints d'échéité). Il n'est pas permis de raccorder plusieurs apparéils à la même cheminée. Le diamètre de l'ouverture du tuyau d'évacuation de la fumée pour le raccordement doit correspondre au moins au diamètre du conduit de fumée. L'ouverture devrait être équipée d'une connexion murale pour y introduire le conduit de décharge et d'une rosace.

Avant l'installation, verifiez que le sol puisse supporter le poids de votre apparéil. En cas de portée insuffisante, il faut adopter des mesures opportunes (par ex : plaque pour la distribution du poids).

La société Nordica S.p.a. decline toute responsabilité en cas de modifications apportées au produit sans autorisation et n'est pas responsable non plus dans le cas d'utilisation de pieces de rechange non originales.

NE PAS MODIFIER LE FOYER!

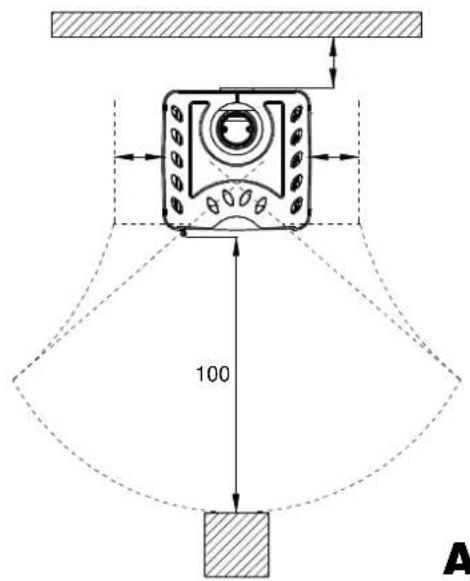

4. SECURITE ENTINCENDIE

Lors de l'installation du poèle, il faut respecter les mesures de sécurité suivantes:

a) pour assurer une isolation thermique suffisant, respecter la distance minimale de sécurité entre le poèle et les éléments de construction et objets inflammables et sensibles à la chaleur (meubles, revêtements en bois, tissus, etc.) (voir Figure 2 A). Toutes les distances minimales de sécurité sont indiquées dans l'étiquette du produit et on il NE FAUT PAS descendre au-dessous des valeurs indiqués
b) dans la zone de radiation devant la porte du foyer, la distance entre la porte et tout objet ou matériel inflammable et sensible à la chaleur doit être d'au moins 100 cm. Cette distance peut diminuer à 40 cm. si une protection, retroventilée et résistante à la chaleur, est installée devant l'élement à protégger.
c) si le produit est installée sur un sol de matériel inflammable, prévoir une base ignifuge. Les sols composés par matériaux inflammables, comme moquette, parquet ou liège etc., doivent être replacés pas une couche de matériel pas inflammable, par exemple céramique, pierre, vitre ou acier etc.. (dimensions selon les dispositions régionales). Le fond de sol doit dépasser d'au moins 50 cm. la partie frontale, et d'au moins 30 cm. sur les cotses de l'ouverture de la porte de chargement. (Figure 2 B)
d) Il ne faut pasmettre des elements inflammables au au-dessus du produit (es.meubles - suspendus).

Figure 2

Le poèle doit fonctionner exclusivement avec le tiroir pour cendres inséré. Les résidus solides de la combustion (cendres) doivent être ramassés dans un conteneur hermétique et résistant au feu. Le poèle ne doit jamais être allumé en présence d'émissions de gaz ou de vapeurs (par exemple colle pour linoléum, essence, etc.) Ne pas déposer de matérielux inflammables dans lesproximits du poèle.

La combustion libre de l'énergie thermique qui provoque un échauffement considérable des superficies, de la porte et de la vitre du foyer, des poignées des portes ou de commande, du conduit de fumée et évientuellesment de la partie avant de l'appareil. Evitez de toucher ces éléments sans un habillement de protection adequat ou sans accessoires (gants de protection contre la chaleur, disposits de commande).

Faites prendre conscience de ces dangereux enfants et tenez-les eloignes du foyer pendant son fonctionnement.

L'utilisation d'un combustible incorrect ou trop humide pourrait provoquer la formation de dépôts (préosote) dans le tuyau d'évacuation de la fumée avec risque d'accordance du dit tuyau.

4.1. INTERVENTION EN CAS D'URGENCE

En cas d'incendie sur le raccordement ou dans le tuyau d'évacuation de la fumée:

a) Fermer la porte de chargement et du cendrier.
b) Fermer les réguleurs d'air comburant
c) Eteindre l'incendie à l'aide d'extincteurs au dioxyde de carbone (CO2 en poudre)
d) Appeler immédiatement les Pompiers

NE PAS UTILISER DE JETS D'EAU POUR ETEINDRE LE FEU

Une fois le tuyau d'évacuation éteint, le faire vérifier par un spécialiste pour localiser d'eventuelles fissures ou points permeables.

5. CONDUIT DE FUMEE

Exigences fondamentales pour un fonctionnement correct de l'appareil:

• la section interne doit etre de prefere circulaire
• être thermiquement isolée et imperméable et construite avec des matériaux résistants à la chaleur, aux produits de la combustion et aux évventuelles condensations
• être exempt d'étranglements et avoir un parcours vertical compteant des déviations qui ne dépasse pas 45^
• déja utilisé au préalable il doit être nettoyé
• respecter les données techniques du manuel d'instructions

1) Tuyau d'évacuation des fumées en acier AISI 316 avec double chamble isolée avec du matériel résistant à 400. Efficacité 100% optimale
(2) Tuyau d'évacuation des fumées en matériel réfractaire avec double chambre isolée et revêtement extérieur en beton allégé. Efficacité 100% optimale
(3) Tuyau d'évacuation de fumées traditionnel en argile section carrée avec cloisons de doublage. Efficacité 80% optimale.
(4) Éviter des tuyaux d'évacuation des fumées d'une section rectangulaire interne dont le rapport soit différent de celui indiqué sur le dessin. Efficacité 40% médiocre.

Figure 3

Si le conduit de cheminée était à section carrée ou rectangulaire les angles internes doivent être arrondis, avec un rayon non inférieur à 20 mm. Pour la section rectangulaire le rapport maximum entre les cotes doit être ≤ 1,5 . Une section trop petite provoque une diminution du tirage. Nous conseillons une hauteur de 4m.

Sont interdits et pour cette raison portent préjudice au bon fonctionnement de l'appareil: fibrociment, acier galvanisé, surfaces internes rugueuses et poreuses. Dans la certaines exemple de solution sont mentionnés Figure 3.

La section minimale soit etre de 4 dm2 (par exemple 20× 20 cm) pour les appareils dont le diametre de conduit est inférieur a 200 mm ou 6,25 dm2 (par exemple 25× 25cm) pour les appareils avec un diametre supieur a 200 mm.

Le tirage creé par votre conduit de cheminée doit être suffisant mais non pas excessif.

Une section du conduit de cheminée trop importante peut partager un volume trop important à rechauffer et par conséquent peut provoquer des difficultés de fonctionnement de l'appareil; pour éviter cela il faut garnir de tubes celui-ci le long de toute sa hauteur. Une section trop petite provoque une diminution du tirage.

Le conduit de cheminée doit être à une certaine distance des matériaux inflammables ou combustibles au moyen d'une isolation appropriée ou d'un matelas d'air. Il est interdit de faire transiter à l'intérieur du même tube des installations ou des canaux d'amnéé d'air. Il est interdit en outre de pratiquer des ouvertures mobiles ou fixes, sur celui-ci, pour y raccorder d'autres appareils.

5.1. POSITION DU TERMINAL DU CONDUIT DE FUMEE

Le tirage du conduit de la fumée dépend également de laonne conformation du terminal de cheminée.

Par consequenit l est indispensable, s'il a ete construit artisanalement, que la section de sortie soit deux fois la section interne du conduit d'evacuation de la fumee. Devant tousjds depasser le faitage du toit, le terminal de cheminee devra assurer I'evacuation meme en presence de vent (Figure 4).

Le terminal de cheminée doit répondre aux conditions suivantes:

• avoir une section interne équivalente à celle de la cheminée;
• avoir une section utile de sortie double de celle interne du conduit de cheminée.
• être construit de manière à empêcher la pénétration dans le conduit de la cheminée de pluie, de neige et de tout autre corps étranger.
• pouvoir être facilement inspecté, pour d'eventuelles opérations d'entretien et de nettoyage.

(1) Un terminal industriel à éléments préfabriques, permet une excellente élimination de la fumée.

(2) Terminal de cheminée artisanal. La section correcte de sortie doit être au minimum 2 fois la section interne du conduit de la cheminée, ideale 2,5 fois

(3) Terminal pour conduit de cheminée en acier avec cône interne déflecteur de la fumée.

Figure 4

(1) En cas de conduits de fumée mitoyens, un des deux terminaux devra dépasser l'autre d'au moins 50 cm afin d'éviter des transferts de pression entre les conduits eux-mêmes.

Figure 5

(1) Le terminal ne doit pas rencontres d'obstacles sur 10 m représentés par des murs, des pans de toit et des arbres Dans le cas contraire rehausercelui-ci d'au moins 1 m au-dessus de l'obstacle. Le terminal doit depasser le faitage du toit d'au moins 1 m.

Figure 6
Figure 7

TERMINAUX DISTANCES ET POSITIONNEMENT UNI 10683/98
Inclinaison du toit	Distance entre le faîtage et le terminal de la cheminée	Mindesthöhe vom Schornstein(vom Austritt gemessen)
α	A (m)	H (m)
15°	< 1,85 m 0,50 m au-dessus du faîtage
	> 1,85 m 1,00 m du toit
30°	< 1,50 m 0,50 m au-dessus du faîtage
	> 1,50 m 1,30 m du toit
45°	< 1,30 m 0,50 m au-dessus du faîtage
	> 1,30 m 2,00 m du toit
60°	< 1,20 m 0,50 m au-dessus du faîtage
	> 1,20 m 2,60 m du toit

Les apparêls avec fermeture automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des raisons de sécurité, avec la porte du foyer fermée (exception faite pour la phase de chargement du combustible ou de l'enlèvement des cendres). Les apparêls dotés de portes sans fermeture automatique (type 2) doivent être raccordés à leur propre conduit d'évacuation de la fumée. Le fonctionnement avec la porte ouverte est permis seulement sous surveillance.

Le poèle présente la sortie de fumée supérieure.

Le tube de raccordement au conduit de la cheminée doit etre le plus court possible, rectiligne, hermetique et conforme aux normes en vigueur.

Le raccordement doit etre effectue avec des tubes stables et robustes (nous conseillons une epaiseur de 2mm ) et d'etre fixe hermetiquement au conduit de la cheminee. Le diametre interne du tube de raccordement doit correspondre au diametre exter du manchon d'évacuation de la fumee du poele (DIN 1298).

ATTENTION: Si le raccordement avait transiter au travers d'éléments composés de matériels inflammables, dans un rayon de 20 cm tout autour du tube, tous les matériels inflammables doivent être substitués par des matériels ignifugés et résistants à la chaleur.

Pour un bon fonctionnement de l'appareil il est essentiel que, dans le lieu de l'installation, suffisamment d'air s'introduise pour la combustion (voir chap. 7).

La dépression à la cheminée (TIRAGE) doit être au moins de 12 Pa (= 1,2 mm de colonne d'eau). La mesure doit être toujours effectue avec l'appareil chaud (rendement calorifique nominal).

Lorsque la dépression dépasse 17 PA (1,7 mm de colonne d'eau) il faut réduire celle-ci en installing un régulateur de tirage supplémentaire (vanne à papillon) sur le tube d'évacuation ou dans la cheminée.

Pour des motifs de sécurité la porte du foyer peut etre ouverte seulement pendant le chargement de combustible. Le foyer doit rester fermé pendant le fonctionnement et pendant les périodes de repos.

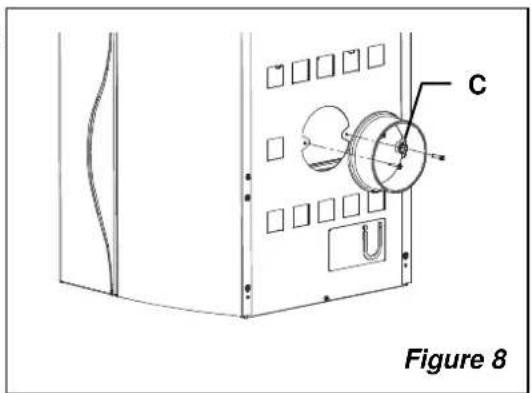

7. AFFLUX DE L'AIR DANS LE LIEU D'INSTALLATION PENDANT LA COMBUSTION

Etant donné que les poèles à bois prélevent l'air utile à la combustion dans le local d'installation, il est indispensable qu'une quantité d'air suffisante soit presente dans la piece. En cas de fenêtres et de portes étanches (par ex: les maisons construites conformément au critère de l'économie d'énergie) il se peut que l'entrée d'air froid ne soit plus garantie, cela risque de comprométtre le tirage de l'appareil, votre bien être ainsi que vous sécurité. Par conséquent il faut garantir une alimentation supplémentaire d'air froid au moyen d'une prise d'air externe place à proximité de l'appareil ou bien installer une conduite pour l'air de combustion dirigeée vers l'extérieur ou dans une piece aérée, à l'exception de la piece où se trouve la chaudière ou le garage (INTERMIT).

Le tuyau de raccordement doit être lisse, de 120mm de diamètre minimum, devra mesurer 4 m de longueur maximum et ne devra pas avoir plus de 3 coudes.

Si celui-ci sera raccordé directement avec l'extérieur, il devra être équipé d'un pare-vent.

L'entree d'air pour la combustion dans le lieu d'installation ne doit pas etre fermee durant le fonctionnement du poele. Il est absolutement necessaire que dans les locaux, ou fonctionnent les poes avec un tirage naturel de la cheminee, soit introduite une quantite d'air suffisante pour la combustion, jusqu'a 20m^3 / heure. La recirculation naturelle de l'air doit etre garantie par quelsques ouvertures fixes vers Iextérieur, leur grandeur est etablie par les normes en la

matière. Demander des informations à votre ramoneur habituel.

Les ouvertures doivent etre protégées par des grilles et il ne faut jamais les obstruer.

Une hotte d'extraction (aspiration) installée dans la même pierce ou dans une pierce adjacente provoque une dépression dans le local.

Ceci provoque l'échévement de gaz brûlés (épaissée fumée, odeur) et il faut donc assurer une plus grande arrivée d'air frais.

La dépression d'une hotte aspirante peut, dans le pire des cas, transformer le tuyau d'évacuation des fumées du poèle en prise d'air extérieure et aspirer à nouveau les fumées dans le local ce qui entraine de très graves conséquences pour les personnes.

OPTION

Pour un meilleur bien être et relative oxygénation de la pièce chauffée, il est possible de prendre l'air de combustion directement à l'extérieur. Pour faire ce on peut raccorder le poèle à la prise d'air externe à travers un raccord optionnel (Figure 8 C) (Kit Ø120).

Les combustibles admis sont les buches de bois de chauffage. On doit utiliser exclusivement des buches de bois sec (contenu en eau max 20% ). On peut charger 2 buches max à la fois. Les buches de bois devront avoir une longueur d'environ 20/30 cm et une circonférence de 30-35 cm max.

Le bois utilisé comme combustible doit contenir un taux d'humidité inférieur à 20%; on l'obtient après un an au moins de séchage (bois tendre) ou de deux ans (bois dur) en plaçant ce bois dans un endroit sec et ventilé (par exemple sous une toiture). Le bois humide rend l'allumage plus difficile car pour faire evaporer l'eau presente dans le bois il faut une quantité supplémentaire d'énergie. Le contenu d'humidité est un désavantage puisque lorsque la température s'abaisse, l'eau se condense d'abord dans le foyer puis dans la cheminée. Le bois frais contient environ 60% d'H2O, par conséquent il n'est pas apte à être brûlé.

Les produits suivants ne peuvent pas etre brules: restes de charbon, rognures, dechets d'ecorce et de panneaux, bois humide ou verni, matériels plastiques; dans le cas contraire la garantie de l'appareil dechoit.

Le papier et le carton doivent être utilisés uniquement durant l'allumage. La combustion des déchets est interdite puisqu'elle peut endommager le poèle ainsi que le conduit de cheminée, provoquer des dommages à la santé et à cause de son odeur peut entraîner des problèmes avec le voisinage.

Le bois n'est pas un combustible à longue durée et par conséquent il ne permet pas de chauffer continulement pendant toute la nuit.

Type Kg/mc	KWh/Kg Humidité 20%
Hêtre	750 4,0
Chène	900 4,2
Orme	640 4,1
Peuplier	470 4,1
Mélèze *	660 4,4
Sapin rouge *	450 4,5
Sapin Silvestre *	550 4,4

• BOIS RESINEUX PEU ADAPTES POUR UN POELE.

ATTENTION: l'utilisation continue et prolongée d'un bois particulièrement riche en huiles aromatisées (telles que Eucalyptus, Myrte, etc.) provoque la déterioration (effritement) brusque des éléments en fonte qui composent l'appareil.

9. ALLUMAGE

IMPORTANT: il est inévitable qu'une oedur désagreable se produit au premier allumage (suite au séchage des collants de la cordelette câblée du joint d'étanchéité et des vernis de protection), qui disparait après une courte période d'utilisation. Il faut donc assurer une bonne ventilation du local. Au premier allumage, nous vous conseillons de charger une quantité réduite de combustible et d'augmenter progressivement le rendement calorifique de l'appareil.

Pour effectuer un premier allumage correct des produits traités avec des vernis pour haute temperatures, il faut savoir ce qui suit:

• les matériaux utilisés pour la fabrication des appareils en question ne sont pas homogènes, en effet coexistent des éléments en fonte, en acier, refractaire et en faïence;
• la température à laquelle le corps de l'appareil est soumis n'est pas homogène: de secteur à secteur on enregistre des températures qui varient de 300^ à 500^ .
• tout au long de sa durée de vie l'appareil est soumis à des cycles alternés d'allumage et de repos durant la même journee et à des cycles d'utilisation intense ou de repos absolu au cours des saisons;
• l'appareil neuf, avant de pouvoir se considérer rode devra être soumis à divers cycles d'allumage afin de consentir à tous ses matériaux et à la peinture de compléter les différentes sollicitations elastiques;
  en particulier au tout début on pourra noter l'émission d'odeurs typiques des métaux soumis à une grande sollicitation thermique et de vernis encore frais. Ce vernis, bien qu'il soit cuit à 250^ pendant quelques heures au cours de sa fabrication, devra dépasser plusieurs fois et pendant une certaine durée la température de 350^ avant de s'incorporer parfaitement aux surfaces métalliques.

Il est donc important de prendre ces petites précautions au cours de l'allumage:

1) S'assurer qu'un renouvellement important de l'air soit garanti dans le local où est installé l'appareil.

2) Au cours des premiers allumages, ne pas charger excessivement la chambre de combustion (la moitié environ de la quantité indiquée dans le manuel d'instructions) et maintainir le produit allumé pendant au moins 6-10 heures de suite, avec les réglages moins ouverts que ce qui est indiqué dans le manuel d'instructions.

3) Répéter cette opération au moins 4-5 fois ou plus, selon votre disponibilité.

4) Ensuite charger de plus en plus (en suivant de toute façon les indications fournies dans le manuel d'instructions au sujet de la charge maximale) et si possible, effectuer de longues périodes d'illumage en evitant, au moins au début, des cycles d'illumage-arrêt de courte durée.

5) Au cours des premiers allumages, aucun objet ne devrait etre appuyé sur l'appareil et tout particulierement sur les superficies laquées. Les surfaces laquées ne doivent pas etre touchées pendant le chauffage.

6) Àpès avoir terminé la période de «rodage», vous pourrez utiliser votre apparéil comme le moteur d'une voiture, en évitant de brusques échauffements avec des charges excessives.

Pour allumer le feu, nous conseillons d'utiliser du petit bois et du papier journal ou d'autres moyens d'allumage vendus dans le commerce, à l'exception de toutes les substances liques telles que alcool, essence, petrole et équivalents.

Le réglage pour l'air (primaire et) doit être ouvert un petit peu au même temps. Quand le bois commence à brûler, on peut charger plus de combustible et contrôler la combustion au moyen de l'air de combustion selon les indications du chap. 10.

Ne jamais surcharger le poèle (comprérez le tableau technique - quantité max. de combustible qui peut être chargeé). Trop de combustible et trop d'air pour la combustion peuvent cause une surchauffe et donc endommager le poèle. La garantie ne couvre pas le dommages causés par une surchauffe de l'appareil.

10. FONCTIONNEMENT NORMAL

Les apparéils avec ferméture automatique de la porte (type 1) doivent obligatoirement fonctionner, pour des motifs de sécurité, quand la porte du foyer est fermée (à l'exception de la phase de chargement du combustible ou de l'enlevement évientuel des cendres). Les apparéils dotés de portes sans ferméture automatique (type 2) doivent être raccordés à leur propre conduit d'évacuation de la fumée.

Le fonctionnement avec la porte ouverte est permitted仅仅 sous surveillance.

IMPORTANT: Pour des raisons de sécurité, la porte du foyer ne peut etre ouverte que pendant le chargement de combustible. Le foyer doit rester fermé pendant le fonctionnement et pendant les périodes de repos.

Le pouvoir calorifique nominal du poèle est de 6 kW et s'obtient avec un tirage (dépression) minimale de 12 Pa (= 1.2 mm de colonne d'eau). Avec les registres qui se trouvent sur la façade du poèle on règle l'émission de la chaleur du poèle. Il faut les ouvrir selon le besoin calorifique.

On obtient la meilleure combustion (émissions min.) quand, en chargeant le bois, la plus grande partie de l'air de combustion passée à travers le registre air secondaire.

Jamais surcharger la cuisineire (voir Donnes techniques -Quantite max. de combustible a charger).

Trop combustible et trop air pour la combustion ne peuvent cause une surchauffe et par conséquence endommager le poèle. Les dommages causés par surchauffe ne sont pas couverts par garantie.

Il faut donc toujours utiliser le poèle avec la porte fermée pour éviter l'effet forge.

	GIORGIA/ ASIA /FIAMMETTA/FIORELLA / LUCY
Combustible Air PRIMAIRE (A) Air SECONDAIRE (B)
Bois FERMEE	OUVERTE
Chargé hora	1,8 kg/h

L'intensité de la combustion et, par conséquent le rendement calorifique de votre poèle sont influencés non seulement par le réglage de l'air de combustion mais aussi par toute chiminée. Pour obtenir un bon tirage de chiminée, il faut une régulation plus réduite de l'air de combustion ; en revanche, un tirage faible requiert un réglage précis de l'air de combustion. Pour s'assurer de la bonne combustion de toute poèle, vérifier que la fumée qui sort de la chiminée est bien transparente. Lorsqu'elle est blanche, cela signifie que le poèle n'est pas bien réglé ou que le bois est trop humide : si, au contraire, la fumée est grise ou noire, cela peut dire que la combustion n'est pas totale (il sera nécessaire d'augmenter la quantité d'air secondaire).

11. FONCTIONNEMENT PENDANT LES PERIODES DE TRANSITION

Pendant la période de transition, c'est-à-dire lorsque les températures extérieures sont plus élevées, une augmentation imprévue de la température peut provoquer des difficultés au niveau du conduit de fumée de sorte que les gaz brûlés ne sont pas totalment aspirés. Les gaz d'échéppement ne sortent plus complètement (forte oedur de gaz). Dans ce cas, secouer plus souvent la grille et augmenter l'air de combustion. Ajouter par la suite une faible quantité de combustible en faisant en sortie que celui-ci brûle rapidement (plus de flammes) et que le tirage du conduit de fumée se stabilise. Vérifier donc que toutes les ouvertures servant au nettoyage et les raccordements à la cheminée sont hermétiques.

12. ENTRETIEN ET SOIN

Faites contrcler par voire ramoneur de zone l'installation de la cuisine, le raccordement a la chemine et la eation. Pour le nettoyage des parties emailedes, utiliser de I'eau et du savon ou des detergents non abrasifs ou chimiquelement non agressifs. Dans le cas de pieces en laiton devenues bleuatres suite a une surchauffe, utilise un produit de

nettoyageADFQUATpOUReliminercetinconvenient.

IMPORTANT: Utiliser exclusivement des pieces de rechange expressement autorises et offertes par la société La

Nordica. En cas de besoin, nous vous prions de vous adresser à votre revendeur spécialisé.

L'APPAREIL NE PEUT PAS ETRE MODIFIE!

12.1. NETTOYAGE DU CONDUIT DE FUMEE

La procedre correcte d'allumage, l'utilisation de la quantité et du type de combustibles adéquats, le tirage suffisant de la cheminée et la présence d'air comburant sont les conditions indispensablees pour le fonctionnement optimal de l'appareil. Nous recommendons d'effectuer un nettoyage complet au moins une fois par an ou chaque fois que nécessaire (problèmes de mauvais fonctionnement avec faible rendement).

Cette opération, qui ne peut avoir lieu qu'avc le poel froid, devrait etre effectuee par un ramoneur qui en meme temps, peut faire une inspection.

Pendant le nettoyage il faut enlever le cendrier et le tuyau des fumees.

Il est possible de nettoyer avec une Brosse et un aspirateur le compartment de récolte de fumées du foyer et, après avoir retiré le conduit fumées, égardless du tronc de décharge.

Faites attention à ce qu'après le nettoyage, toutes les parties démontes soient réinstallées bien hermetiquement.

12.2. NETTOYAGE DE LA VITRE

Grace a une entree specifie de l'air secondaire, la formation de depots de saleté sur la vitre de la porte est efficacement ralentie. Cependant il est impossible de I'aviter complètement avec I'utilisation des combustibles solides (example bois humide) mais ceci ne doit pas etre considere comme un defaut de I'appareil.

IMPORTANT: il ne faut nettoyer la vitre panoramaque que quand le poèle est froid pour en éviter l'explosion

Ne pas utiliser cependant de chiffons, produits abrasifs ou chimiquement agressifs.

La procedure correcte d'allumage, l'utilisation de quantités et combustibles appropriés, la position correcte du registre d'air secondaire, le bon tirage du conduit et la présence d'air comburent sont indispensablees pour le bon fonctionnement de l'appareil et garantissant le nettoyage de la vitre.

RUPTURE DES VITRES : les vitres sont en vitrocéramique résistant à des poussees thermiques allant jusqu'à 750^ C et ne sont donc pas sujettes à des chocs thermiques. Elles ne peuvent se rompre que par chocs mécaniques (coups ou fermeture violente de la porte, etc.) Par conséquent, le remplacement de la vitre n'est pas sous garantie.

12.3. NETTOYAGE DU CENDRIER

Toutes les cusinières La NORDICA sont équipées d'une grille de foyer et d'un tiroir pour le ramassage des cendres. Nous vous conseillons de vider périodiquement le tiroir des cendres et d'en éviter le replissage total pour ne par surchauffer la grille. De plus, nous recommandons de laisser toujours 3-4 cm. de cendres dans le foyer.

ATTENTION: les cendres retirées du foyer doivent être déposées dans un récipient en matériel ignifuge muni d'un couvercle étanche. Le récipient doit être posé sur un sol ignifuge, loin de matériaux inflammables jusqu'à ce que les cendres soient éteintes et complètement refroidies.

12.4. LES FAIENCES

Les faïences La Nordica sont des produits de haute fabricationartisanale et comme tels, elles peuvent partager de très petits grumeaux, des craquelures et des imperfections chromatiques. Ces caractéristiques sont la preuve de leur grande valeur. L'émail et la faïence, pour leur différent coefficient de dilatation, produit des microfissures (craquelure) qui en démontré l'authenticité.

Pour nettoyer les faiences, nous conseillons d'utiliser un chiffon doux et sec; un détergent ou produit liquide que l'on peut pénétre à l'intérieur des craquelures et lesmetre en évidence.

13. ARRET PENDANT L'ETE

Après avoir nettoyé le foyer, la cheminée et le tuyau d'évacuation de la fumée et avoir retiret toutes les cendres et autres résidus évventuels, il faut fermer toutes les portes du foyer et les régulateurs correspondants et déconnecter l'appareil de la cheminée.

Nous conseillons d'effectuer le nettoyage du tuyau d'évacuation de la fumée au moins une fois par an; tout en vérifier entre-temps le bon état des joints détanchéti quisils n'taient plus en parfait état, ne garantiraient pas le bon fonctionnement de l'appareil. Il serait donc nécessaire de les remplacer.

En cas d'humidité du local où est situé l'appareil, placer des sels absorbants à l'intérieur du foyer de celui-ci.

Protégé les pieces en fonte brute avec de la vaseline neure pour maintainir intact dans le temps leur aspect esthétique.

14. RACCORDEMENT AU CONDUIT DE FUMEE D'UNE CHEMINEE OU D'UN FOYER OUVERT

Le canal des fumées est le tronçon du tuyau qui relié l'appareil au tuyau d'évacuation des fumées, il faut respecter ces simples principes très importants au cours de son raccordement:

• sousaucn pretexte on devra utilise le conduit d'évacuation de la fumee s'il a un diametre inférieur à celui du collier de sortie dont est doté l'appareil:
• chaque mètre de parcours horizontal du canal de fumée provoque une sensible perte de charge qui devra eventuellement être compensée en élevant le tuvau d'évacuation des fumées;
• dans tous les cas, le troncon horizontal ne devra jamais dépasser 2 m (UNI 10683-2005);
• chaque coude du canal de la fumée réduit sensiblement le tirage du tuyau d'évacuation des fumées, ce qu'il faudra compenser en l'élevant ajustement;
• la Norme UNI 10683-2005 - ITALIE prévoit que les coudes et les variations de direction ne doivent en aucune cas dépasser le nombre de 2, y compris l'introduction dans le tuvau d'évacuation des fumées.

Si on souhaite utiliser le tuyau d'évacuation des fumées d'une cheminée ou d'un foyer ouvert, il faudra fermer hermetiquement la hotte au-dessous du point d'entrée du canal de fumée (Pos. A Figure 9).

Si le tuyau d'évacuation des fumées est trop grand (par ex. cm 30 x 40 ou 40 x 50), il faut y insérer un tuyau supplémentaire en acier inox d'un diamètre minimum de 200 mm, Pos. B, en ayant soin de bien fermer l'espace restant entre le tuyau lui-même et le tuyau d'évacuation des fumées immédiatement en dessous du terminal de cheminée Pos. C.

Nos vus prions de contacter va reventeur de zone pour toute information complémentaire/ pour plus de precisions

Les données et modèles ne compromèttent en rien la société La Nordica, qui se réserve le droit d'apporter modifications et améliorations sans préavis

La NORDICA S.p.A.
