MANUALE UTENTE Lucy La Nordica

ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE - IT

Secondo le norme di sicurezza sugli apparente l'acquirente e l'esercente sono obbligati ad informarsi sul corretto funzionamento in base alle istruzioni per l'uso.

SAFETY PRESCRIPTIONS ON EQUIPMENT

DICIHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE

Oggetto: assenza di amianto e cadmio

Si dichiara che tutti i nostri appearecchi vengono assemblati con materiali che non presentano parti di amianto o sui derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto alla norma di riferimento.

Oggetto: Regolamento CE n. 1935/2004

Si dichiara che in tutti gli apparecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentari, in conformità al Regolamento CE in oggetto.

Definizione: Stufa a legna secondo: EN 13240

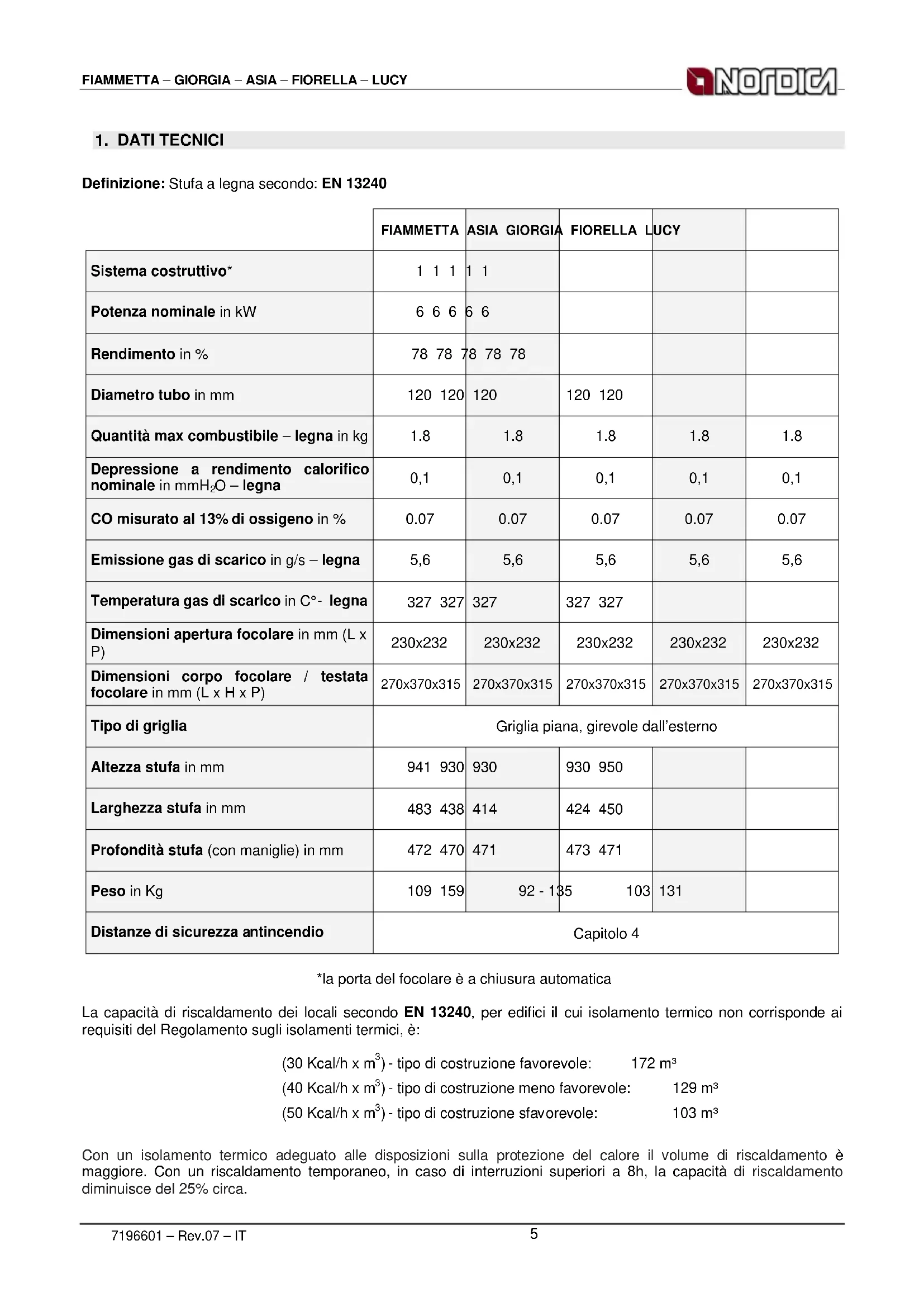

	FIAMMETTA	ASIA GIORGIA	FIORELLA	LUCY
Sistema costruttivo*	1 1 1	1 1
Potenza nominale in kW	6 6 6	6 6
Rendimento in %	78 78	78 78 78
Diametro tubo in mm	120 120	120	120 120
Quantità max combustibile - legna in kg	1.8	1.8	1.8	1.8	1.8
Depressione a rendimento calorifico nominale in \( mmH_2O \) - legna	0,1	0,1	0,1	0,1	0,1
CO misurato al 13% di ossigeno in %	0.07	0.07	0.07	0.07	0.07
Emissione gas di scarico in g/s - legna	5,6	5,6	5,6	5,6	5,6
Temperatura gas di scarico in \( C^\circ \)- legna	327 327	327	327 327
Dimensioni apertura focolare in mm (L x P)	230x232	230x232	230x232	230x232	230x232
Dimensioni corpo focolare / testata focolare in mm (L x H x P)	270x370x315	270x370x315	270x370x315	270x370x315	270x370x315
Tipodi griglia	Griglia piana, girevole dall'esterno
Altezza stufa in mm	941 930	930	930 950
Larghezza stufa in mm	483 438	414	424 450
Profondità stufa (con maniglie) in mm	472 470	471	473 471
Peso in Kg	109 159	92 - 135	103	131
Distanze di sicurezza antincendio	Capitolo 4

*la porta del focolare è a chiusura automatica

La capacità di riscaldamento dei locali secondo EN 13240, per edifici il cui isolamento termico non corrisponde ai requisiti del Regolamento sugli isolamenti termici, è:

(30 Kcal/h x m³) - tipo di costruzione favorevole: 172 m³
(40 Kcal/h x m³) - tipo di costruzione meno favorevole: 129 m³
(50 Kcal/h x m³) - tipo di costruzione sfavorevole: 103 m³

Con un isolamento termico adeguato alle disposizioni sulla protezione del calore il volume di riscaldamento è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superiori a 8h, la capacité di riscaldamento diminuisce del 25% circa.

2. DESCRIZIONTE TECNICA

Le stufe camino de La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi, o a sostenere un riscaldamento centralizzato insufficiente. Esse sono ideali per appartamenti di vacanza e case del fine settimana oppure come riscaldamento ausiliario durante tutto l'anno. Come combustibili vengono utilizzati ceppi di legna.

La stufacamino e costruita con lamiere d'acciaio zincato, ghisa smaltata e, a seconda delle versioni, ceramicata termoradiante o piastre di pietra allare.

Il focolare è internamente rivesto da lastre di ghisa; la parte posteriore è estràbile. Grazie a dei fori calibri, praticati su quest'ultima, viene garantito un apporto di aria pre-riscaldata all'interno del focolare, ottendo così una postcombustione che allaumenta il rendimento e riduce le emissioni dei gas incombusti. Al suo内的o si trova una griglia girevole estràbile.

La stufa è dotata di una porta panoramicà con vetro ceramicico (resistente fino a 700^ ). Questo consente un'affascinante vista delle fiamme ardenti ed impedisce agli possibile fuoriuscita di scintille e fumo.

Il riscaldamento dell'ambiente avviene:

a) per convezione (circa 70% ): il passaggio dell'aria attraverso il doppio mantello della stufa rilascia calore nell'ambiente.
b) per irraggiamento (circa 30% ):attraverso il vetro panoramicico e le superfici esterne calde della stufa viene irraggiato calore nell'ambiente.

La stufa-camino è dotata di registri d'aria primaria e secondaria, con i quali viene regolata l'aria di combustione.

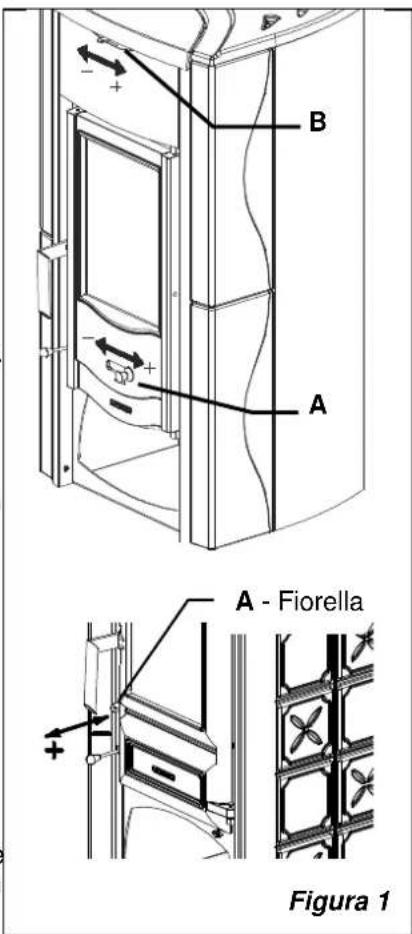

Registraria PRIMARIA (A Figura 1)

Con il regimentoosto in basso sulla porta del focolare viene regolato il passaggio dell'ariaattraverso il cassettocene e la griglia in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione. Il cassettocene devesse svuotato regolarmente, in modo che lacene non possa ostacolare l'entrata d'aria primaria per la combustione. Attraverso I'aria primaria viene anche mantenuto vivo il fuoco.

Durante la combustione di legna, quello registro deve essere aperto solo un peu, poiché altrimenti la legna arde velocimento e la stufa si può surriscaldare.

Registro aria SECONDARIA (B Figura 1)

Sopra la porta del focolare si trovava il regatorio aria secondaria. Questa valvola deve essere aperta (quindi spostata verso destra) in particolare per la combustione di legna, cosicché il carbonio incombusto può subire una post-combustione. Vedi paragrafo 10.

3. NORME PER L'INSTALLAZIONE

La stufa è assemblata e pronta per l'allacciamento e delve essere collegata mediante un raccordo all'esistente canna fumaria della casa. Il raccordo delve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salute. I collegamenti devono essere a tenutaagna.

E' OBBLIGATORIO rispetto norme nazionali ed europee, disposizioni locali o in materia di legislazione edilizia, nonché regolamentazioni antincendio. Pertanto vi consigliamo di informarvipreventamente presso il Vs. capo spazzacamino distrettuale.

Bisogna inoltre verificare il sufficiente afflusso d'aria necessario alla combustione, a tale proposito e fondamentale prestare attenzione a finestre e porte con chiusuraagna (guarnizioni di tenuta).

Non è consentito il collegamento di più apparecchi allo stesso camino. Il diametro dell'apertura della canna fumaria per il collegamento deve corrispondere per lo meno al diametro del tubo fumo.

L'aperture dovrebee essere dotata di una connessione a muro per la ricezione del tubo di scarico e di un rosone.

Prima dell'installazione verificare se la portata della sottostruttura regge il peso del vosto apparecchio. In caso di portata insufficiente è necessario adottare opportune misure (ad es. piastra per la distribuzione del peso).

La Nordica S.p.a. non è responsabile del prodotto modificato alla autorizzazione e tanto meno per l'uso di ricambi non originali.

IFOCOLARI NON SI DEVONO MODIFICARE.

4. SICUREZZA ANTINCENDIO

Nell'installazione della stufa devono essere osservate le seguenti misure di sicurezza:

a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 2 A). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnia del prodotto e NON si deve scendere al di quello dei valori indicati.

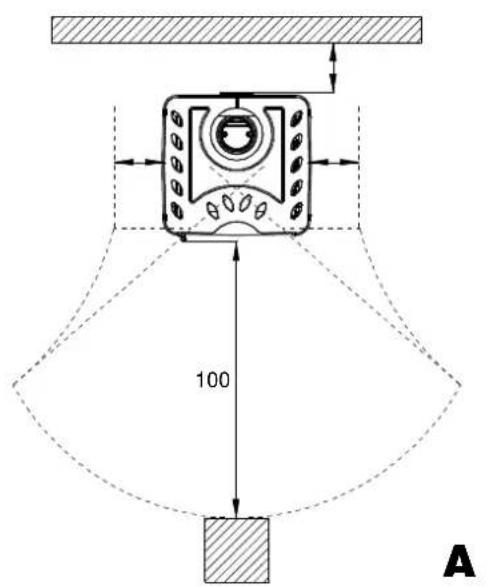

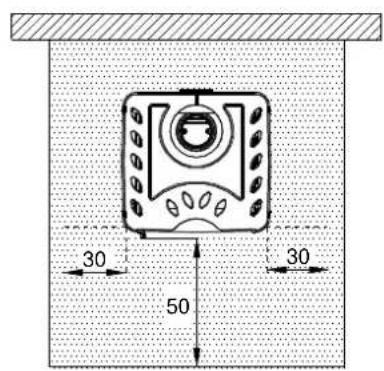

b) davanti alla porta del focolare, nell'area di radiazione della stessa non deve esserci alcun oggett o materiale di costruzione inflammabile e sensibile al calore a meno di 100cm di distanza. Tale distance cui assere ridotta a 40cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere.
c) qualora il prodotto venga installato su un pavimento di materiale infiammabile, bisogna prevedere un sottofondo ignifugo. I pavimenti in materiale infiammabile, come moquette, parquet o sughero etc., devono essere sostituiti da uno strato di materiale non infiammabile, ad esempio ceramica, pietra, veto o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sottofondo deve sporgere frontalmente di almeno 50cm e lateramente di almeno 30cm altre all'apertura della porta di carico.(vedi Figura 2 B).
d) supra al prodotto non devono essere presenti componenti infiammabili (es. mobili - pensili).

La stufa deve funzionare esclusivamente con il cassetto cenere inserto. I residui solidi della combustione (ceneri) devono essere raccolti in un contentatore ermetico e resistente al fuoco. La stufa non deve mai essere accesa in presenza di emissioni gassse o vapori (per esempio colla per linoleum, benzina ecc.). Non depositate materiali infiammabili nelle vicinanze della stufa.

Durante la combustioneiene sprigionata energia termica che compta un marcato riscaldamento delle superfici, della porta e del vetro del focolare, delle maniglie delle porto o di commande, del tubo fumi ed eventualmente della parte anteriore dell'apparecchio. Evitate il contatto con tali elementi alla non correspondente abbigliamento protettivo o alla utensili accessori (guanti resistenti al calore, dispositivi di lavoro).

Fate in modo che i bambini siano consapevoli di quosti pericoli e teneteli lontani dal focolare durante il suo funzionamento.

Quando si utilizes un combustibile errato o troppo umido si potrebbero formare dei depositi (creosoto) nella canna fumaria con possibile incendio della canna fumaria stessa.

B
Figura 2

4.1. PRONTO INTERVENTO

Se si manifesta un incendio nel collegamento o nella canna fumaria :

a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chidere i registri dell'aria comburette
c) Spagnere tramite l'uso di estintori ad anidride carbonica (CO2 a polveri)
d) Richiedere l'immediato intervento dei Vigili del Fuoco

NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.

Quando la canna fumaria smette di bruciare, farla verificare da uno specialista per individuare eventuali crepe o punti permeabili.

5. CANNA FUMARIA

Requisiti fondamentali per un corretto funzionamento dell'apparechio:

• la sezione interna deve essere preferibilmente circolare;
• essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
• essere priva di strozzature ed averere andamento verticale con deviazioni non superiori a 45^
• se già usata deve essere pulita;
• rispetto i dati tecnici del manuale di istruzioni;

Qualora le canne fumarie fosso r a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20~mm Per la sezione rettangolare il rapporto massimo tra i lati delve essere ≤ 1,5 Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4m

Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 3 sono riportati alcuni esempi di soluzione.

La sezione minima deve essere di 4 dm² (per esempio 20x20cm) per gli apparecchi il cui diametro di condotto è inferiore a 200mm, o 6,25dm² (per esempio 25x25cm) per gli apparecchi con diametro superiore a 200mm.

Il tiraggio create alla vostra canna fumaria delve essere sufficiente ma non effecssivo.

Una sezione della canna fumaria troppo importante cui presentare un volume troppo grande da riscaldare e ducque provocare delle dificoltà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.

La canna fumaria deve essere adeguatamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.

(1)

(3)

(2)

(4)

(1) Canna fumaria in acciaio AISI 316 con doppi camera isolata con materiale resistente a 400^ . Efficienza 100% ottima.
(2) Canna fumaria in refrattario con doppia camera isolata e rivestimento esterno in calcestruzzo alleggerito. Efficienza 100% ottima.
(3) Canna fumaria tradizionale in argilla sezione quadrata con intercapedini. Efficienza 80% ottima.
(4) Evitare canne fumarie con sezione rettangolare interna il cui rapporto sia diverso dal disegno. Efficienza 40% mediocre.

Figura 3

E' vietato far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori appearecchi diversi.

5.1. POSIZIONE DEL COMIGNOLO

Il tiraggio della canna fumaria dipendeanche dall'idoneita del comignolo.

E pertanto indispensable che, se costruito artigianamente, la sezione di uscita si piu di due volte la sezione interna della canna fumaria. Dovendo sempre superare il colmo del fatto, il comignolo dovra assicurare lo scarico anche in presenza di vento (Figura 4).

Il comignolo deve rispondere ai seguenti requisiti:

• avere sezione interna equivalente a quella del camino.
• avere sezione utile d'uscita dopbia di quella interna della canna fumaria.
• essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualiasi corpo estraneo.
• essere facilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.

(1) Comignolo industriale ad elementi prefabbricati, consente un ottimo smaltimento dei fumi.

(2) Comignolo artigianale. La giusta sezione di uscita deve essere minimo 2 volte la sezione interna della canna fumaria, ideale 2,5 volte.
(3) Comignolo per canna fumaria in acciaio con cono interno deflettore dei fumi.

Figura 4

(1) In caso di canne fumarie affiancate un comignolo dovrà sovrastare l'alto d'almeno 50~cm al fine d'evitare trasferimenti di pressione tra le canne stesse.

Figura 5

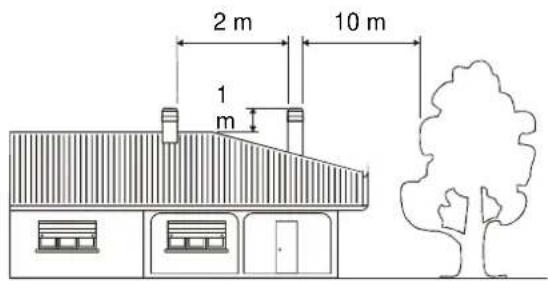

(1) Il comignolo non deve ave ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzare lo stesso d'almeno 1 m sopra l'ostacolo.

Il comignolo deve oltrepassare il colmo del fatto d'almeno 1 m.

Figura 6

Figura 7

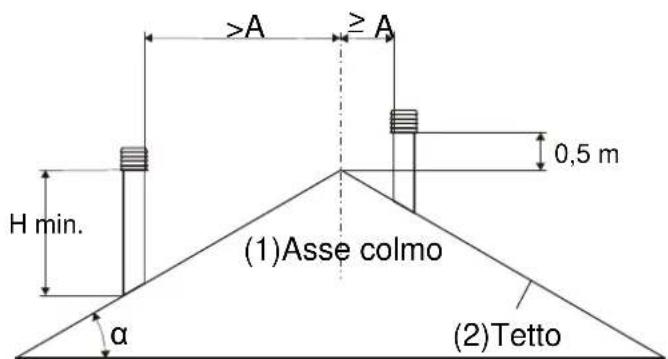

COMIGNOLI DISTANZE E POSIZIONAMENTO UNI 10683/98
Inclinazione del tetto	Distanza tra il colmo e il camino	Altezza minima del camino (misurata dallo sbocco)
α	A (m) H (m)
15°	< 1,85 m 0,50 m altri i	colmo
	> 1,85 m 1,00 m dal tetto
30°	< 1,50 m 0,50 m altre i	colmo
	> 1,50 m 1,30 m dal tetto
45°	< 1,30 m 0,50 m altre i	colmo
	> 1,30 m 2,00 m dal tetto
60°	< 1,20 m 0,50 m altre i	colmo
	> 1,20 m 2,60 m dal tetto

Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto previa sorveglianza.

La stufa è dotata di uno scarico fumi superiore.

Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo, a tenuta stagna e conforme alle normative vigenti.

Il collegamento deve assere eseguito con tubi stabili er robusti (Vi consigliouno spessore di 2mm ) ed essere fissato ermeticamente alla canna fumaria. Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi della stufa DIN 1298.

ATTENZIONE: qualora il collegamento attraversi particolari composti da materiali inflammabili, nel raggio di 20cm attorno al tubo tutti i materiali inflammabili devono essere sostituiti da materiali ignifughi e resistenti al calore.

Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi paragrafo 7).

La depressione al camino (TIRAGGIO) deve essere di almeno 12 Pa (=1,2 mm di colonna d'acqua). La misurazione deve essere fattte sempre ad appearecchio caldo (resa calorifica nominale). Quando la depressione supera i 17 PA (1,7 mm di colonna d'acqua) è necessario ridurre la stessa con l'infallazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino.

Per motivi di sicurezza la porta del focolare cui si sono chiuso durante il funzionamento ed i periodi di non-utilizzo.

7. AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE

Poiché le stufe a legna ricavano la loro aria di combustione dal locale di installation, è esseniale che nel luogo stesso venga immessa una sufficiente quantità d'aria. In caso di finestre e porta a tenuta stagna (es. case costruite con il criterio di risparmio energetico) è possible che l'ingresso di aria fresca non venga più garantito e quello compromette il tiraggio dell'apparecchio, il vostro benessere e la vostra sicurezza. Bisogna pertanto garantire una alimentazione aggiuntiva di aria fresca mediante una presa d'aria esterna posta nelle vicinanze dell'apparecchio oppuretramite la posa di una conduttura per l'aria di combustione che porti verso l'esterno od in un vicino locale areato, ad eccezione del locale caldaia o garage (VIETATO).

Il tubo di collegamento deve essere liscio con un diametro minimo di 120~mm ,deve ave una lunghezza massima di 4 m e presentare non più di tre curve. Qualora甚么 sia collegato direttamente con l'esterno deve essere dotato di un apposto frangivento.

L'entrata dell'aria per la combustione nel luogo d'installazione non deve essere ostruita durante il funzionamento della stufa. E' assolutamente necessario che negli ambienti, in cui vengono fatto funzionare stufe con un tiraggio naturale del camino, venga immessa tanta aria quanta ne è necessaria per la combustione, ossia fino a 20m^3/ ora. Il naturale ricircolo dell'aria deve essere garantito da alcune aperture fisse verso l'esterno, la loro grandezza è stabilita da relative normative in materia. Chiedete informazioni al Vostro spazzacamino di fiducia. Le aperture devono essere protette con delle griglie e non devono mai essere otturate.

Le cappe di aspirazione, installate nel stesso locale dove è installata la stufa o quello stesso impianto di aria interna, possono influenzare negativamente il funzionamento della stufa (fino a provocare l'uscita di fumi nei locali

dell'abitazione, nonostante la porta del focolare sia chiusa). Per tanto, le cappe di aspirazione non devono in nessun caso essere fatto funzionare contemporaneamente alla stufa.

La depressione di una cappa aspirante più, nella peggiore delle ipotesi, trasformare la canna fumaria della stufa in presa d'aria esterna risucchiando i fumi nell'ambiente con consequences gravissime per le personne.

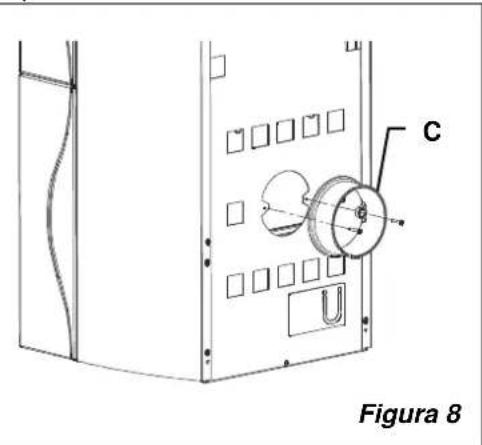

OPTIONAL

Per un miglior benessere e relativa ossigenazione dell'ambiente stesso, l'aria di combustione della stufa può essere prelevata direttamente all'esterno. Per far quello la stufa può essere collegata alla presa d'aria esternatramite un raccordo opzionale (Figura 8 C) (Kit 120 ).

8. COMBUSTIBILI AMMESSI / NON AMMESSI

I combustibili ammessi sono ceppi di legna da ardere. Si devono utilizzare esclusivamente ceppi di legna secca (continuto d'acqua max 20% ). Si dovrebbero caricare al massimo 2 ceppi di legna. I pezzi di legna dovrebbero avere una lunghezza di ca. 20/30 cm ed una circonferenza di massimo 30-35 cm.

La legna usata come combustibile deve ave un contento d'umidità inferiore al 20% e la si ottiene con un tempo di essiccazione di almeno un anno (legno tenero) o di due anni (legno duro) collocando tale legna in un luogo asciutto e ventilato (per esempio sotto una tettoia). La legna umida rende l'accensione più difficile, perché è necessaria una maggiore quantità d'énergía per far evaporare l'acqua presente.

Il contentuto umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focolare e quindi nel camino. La legna fresca contiene circa il 60% di H2O, perché non è adatta ad essere bruciata.

Tra gli altri non possono essere bruciati: resti di carbone, ritagli, cascami di corteccia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.

Carte e cartone devono essere utilizzati solo per l'accensione. La combustione di rifiuti è vietata e danneggerebbe inoltre la stufa e la canna fumaria, provocando inoltre danni alla salute ed in virtù del disturbo olfattivo a reclami da parte del vicinato.

La legna non è un combustibile a lunga durata e pertanto non è possible un riscaldamento continuo della stufa durante la notte.

Specie Kg/mc KWh/Kg Umidità 20%
* LEGNI RESINOSI POCO ADATTI PER UNA STUFA

Faggio 750	4,0
Cerro	900	4,2
Olmo	640	4,1
Pioppo	470	4,1
Larice *	660	4,4
Abete rosso *	450	4,5
Pino silvestre *	550	4,4

IMPORTANTE: I'uso continu e prolongato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa che compongono il prodotto.

9. ACCENSIONE

IMPORTANTE: alla prima accensione è inevitable che venga prodotto un odore sgradevole (dovuto all'essiccamento dei collanti nella cordicella di guarnizione o delle vernici protettive), che spariscebero un breve utilizzo. Deve comunique essere assicurata una buona ventilazione dell'ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di aumento lentamente la resa calorifica dell'apparecchio.

Per effettuare una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:

i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa, in acciaio, in refrattario e in maiolica;
- la temperatura alla quale il corso del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai 300^ ai 500^ ;
- durante la sua vita, il prodotto è sottomosto a cicii alternati di accensioni e di spegnimento durante la stessa giornata e a cicii di intenseo utilizzato o di assoluto riposo al variare delle stagioni;
- la stufa nuova, prima di potersi definire stagionata, dovra essere sottoposta a diversi cici di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
in particolare inizialmente si potra notare l'emissione di odori tipici dei metalli sottoposti a grande sollecitazione termica e di vernice alla fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250~^ C per quale ora, dovrà superare più volte e per una certa durata la temperatura di 350~^ C , prima di incorporarsi perrettamente con le superfici metalliche.

Diventa quindi importante seguire questi piccoli accorgimenti in fase di accensione:

1. Assicuratevi che sua garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
2. Nelle prime accensioni, caricare non eccessivamente la camera di combustione (circa metà della quantità indica nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di quanto indicate nel manuale d'istruzioni.

3. Ripetere esta operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.

4. Successivement caricare sempre più (segundo comunique quanto descripto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in esta fase iniziale, cicli di accensione-spegnimento di breve durata.

5. Durante le prime accessioni nessun oggett dovrebbere assere appoggiato sulla stufa ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento
6. Una volta superato il «rodaggio» si potra utilizzato il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.

Per accendere il fuoco consiglio di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio, esclude tutte le sostanze liquide come per es. alcohol, benzina, petrollio e simili.

Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprire anche l'eventuale valvola a farfalla posta sul tubo di scarico fumi).

Quando la legna comincia ad arde si può caricare altri combustibile e regolare l'aria per la combustione secondo le indicazioni del paragrafo 10. Durante esta fase, non lasciare mai la stufa alla supervisione.

Mai sovraccaricare la stufa (confrontate la tabella tecnica - quantità max. di combustibile caricabile).Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare la stufa. La garanzia non copre i dati dovuti al surriscaldamento dell'apparecchio.

Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).

Gli apparecchi con le porte non a chiusura automatica (tip 2) devono assere collegati ad una propria canna fumaria.

Il funzionamento con porta aperta è consentito soltanto previa sorveglianza.

IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rianere chiuso durante il funzionamento ed i periodi di non-utilizzo

Il potere calorifico nominale della stufa è pars a 6 kW e viene raggiunto con un tiraggio (depressione) minimo di 12 Pa = 1,2 mm di colonna d'acqua).

Con i registri posti sulla facciata della stufa-camino viene regolata l'emissione di calore del focolare. Essi devono essere aperti secondo il bisogno calorifico. La migliorie combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.

Mai sovraccaricare la stufa (confrontate la tabella tecnica - quantita max. di combustibile caricabile).

Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quindi danneggiare la stufa. I danni causati da surriscaldamento non sono coperti da garanzia.

Bisogna pertanto usare la stufa sempre con porta chiusa (abbassata) per evitare l'effecto forgia.

	GIORGIA / ASIA / FIAMMETTA / FIORELLA / LUCY
Combustibile	Aria PRIMARIA (A)	Aria SECONDARIA (B)
Legna	CHIUSO	APERTO
Consumo orario	1,8 kg/h

Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quando la resa calorifica della Vostra stufa, è influenzata dal camino. Un buon tiraggio del camino richiede una regolazione più ridotta dell'aria per la combustione, nelleuno scarso tiraggio necessita maggiornente di un'esatta regolazione dell'aria per la combustione.

Per verificare la buona combustione della stufa, verificate se il fumo che esce dal camino è trasparente. Se è bianco significà che la stufa non è regolata correttamente o la legna è troppo bagnata; se"Invece il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).

11. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE

Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, in caso di improvisio aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuoriescono più completeness (odore intense di gas).

In tal caso scuotete più frequentlymente la griglia e augmente l'aria per la combustione. Caricate in seguito una quantità ridotta di combustibile facendo si che quello bruci più rapidamente (con sviluppo di fiamme) e si stabilizziziosi il tiraggio della canna fumaria. Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici.

12. MANUTENZIONE E CURA

Fate controllare dal Vostro spazzacamino responsablei di zona la regolare installment della stufa, il collegamento al camino e l'airazione.

Per la pulizia delle parti smaltate usare acqua saponata o detergenti non abrasivi o chimicamente non aggressivi. IMPORTANTE : si possono usare esclusivamente parti di ricambio espresmente autorizzate ed offerte alla NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolvergiV al Vs rivenditore specializzato.

L' APPARECCHIO NON PUO ESSERE MODIFICATO!

12.1. PULIZIA CANNA FUMARIA

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correttto posizionamento del registrar dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburente sono indispensablei per il funzionamento ottimale dell'apparecchio. Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di malfunzionamento con scarsa resa). Questa operazione, fatta esclusivamente a stufa fredda, dovrebbe essere svolta da uno spazzacamino che contemporaneamente può effettuare un'ispezione. Durante la pulizia bisogna togliere alla stufa il cassettocene ed il tubo fumi.

Si può pulire il vano di raccolta fumi dal focolare e, après aver molto il tubo fumi,anche dal tronchetto di scarico con l'aiuto di una spazzola e di un aspiratore.

Fate attenuatione che后再a pulizia delle parti smontate vengano reinstallate in modo ermetico.

12.2. PULIZIA VETRO

Tramite uno specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficacamente rallentata. Non pudò comunque mai essere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.

IMPORTANTE: la pulizia del vetro panoramicico deve essere eseguita solo ed esclusivamente a stufa è fredda per evitarne l'esplosion. Non usare comunique panni, prodotti abrasivi o chimicamente aggressivi.

La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registrar dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per Maintainere pulito il vetro.

ROTTURA DEL VETRI: i vetri esendo in vetroceramica resistenti fino ad uno sbalzo termico di 750^ , no n sono soggetti a shock termici. La loro rottura può essere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostituzione non è in garanzia.

12.3. PULIZIA CASSETTO CENERE

Tutte le stufe camino de La Nordica haanno una griglia focolare ed un cassetto cenere per la raccolta della ceneri. Vi consiglio di svuotare periodicamente il cassetto cenere e di evitarne the riempimento totale, per non surriscaldare la griglia. Inoltre Vi consiglio di lasciare sempre 3-4 cm di cenere nel focolare.

ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaosto su di un pavimento ignifugo, lontano da materiali infiammabili fino allo spegnimento e raffreddamento completo delle ceneri.

12.4. LE MAIOLICHE

Le maioliche La NORDICA sono prodotti di alta fattura artigianale e come tali possono presentare micro-punctinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura. Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.

Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasti detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziaro gli stessi.

13. FERMO ESTIVO

Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provvedendo all'eliminazione totale dellacene ed altri eventuali residui, chiudere tutte le porte del focolare ed i relativi registri e sconnettere l'apparecchio dal camino.

Consiglio di effettare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificare nel fratto l'effettivo stato delle guarnizioni che, se non perfettamente integre, non garantisco il buon funzionamento dell'apprecchio! In tal caso è necessaria la sostituzione delle stesse.

In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare. Proteggere le parti in ghisa grezze, se si vuole Maintainere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.

14. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO

Il canale fumi è il tratto di tubo che collega il prodotto alla canna fumaria, nel collegamento devono essere rispettoati.
questi semplici ma importantissimi principi:

per nessuna ragione si dovra usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il prodotto;
-gni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrareventualmente essere compensata con un innalzamento della canna fumaria:
- il tratto orizzontale non dovrà comunque mai superare i 2m (UNI 10683-2005);
- agli curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovrè essere eventualmente compensata innalzandola adequatamente:
- la Normativa UNI 10683-2005 - ITALIA preve de che le curve o variazioni di direzione non devono in nessun caso essere superiori a 2 compresa l'immissione in canna fumaria.

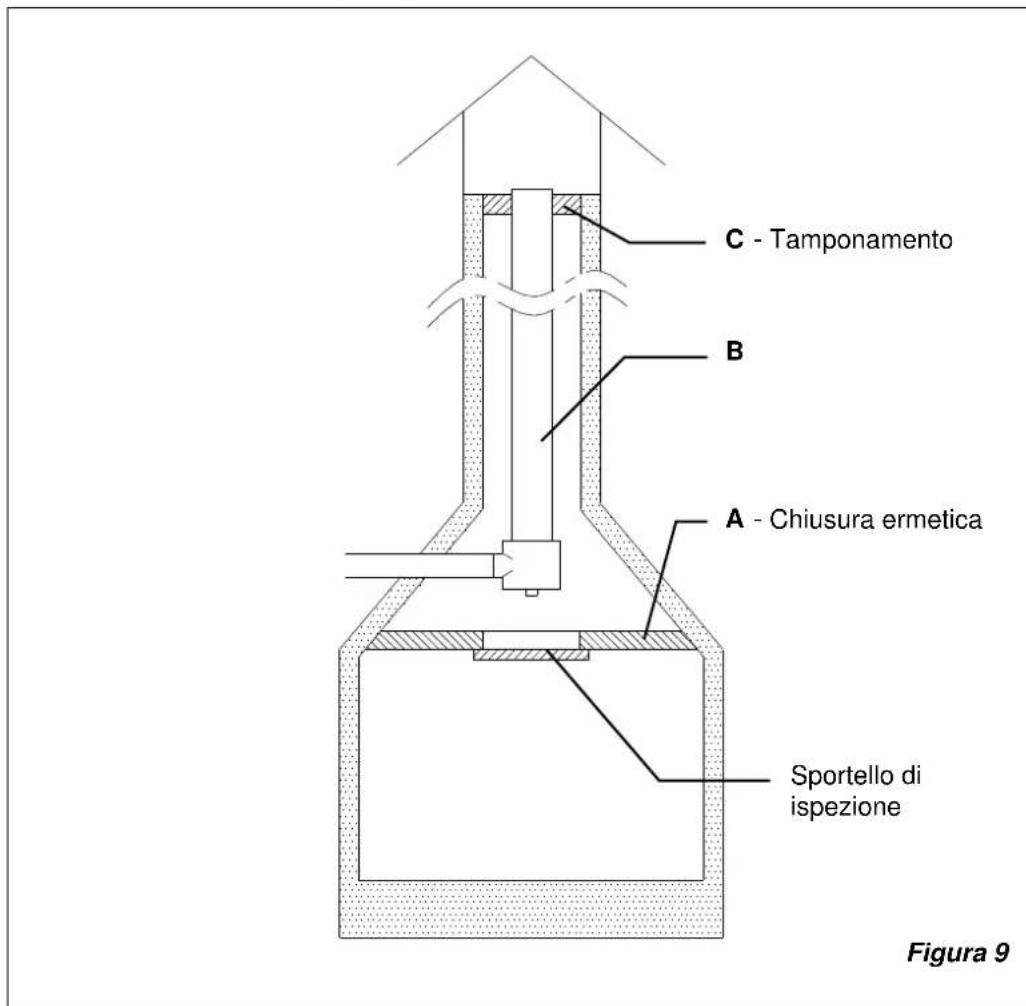

Volendo usare la canna fumaria di un caminetto o focolare aperto, sare necessario chiudere ermeticamente la cappa al di quello del punto di imbocco del canale fumo posA Figura 9.

Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio inox di almeno 200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo stesso e la canna fumaria immediatamente fatto al comignolo pos. C.

Per ulteriori informazioni Vi preghiamo cortesamente di rivolgerVi al Vostro rivenditore di fiducia.

1. TECHNICAL DATA

DICHIARAZIONE DI CONFORMITA

C E

DECLARATION OF CONFORMITY KONFORMITÄTSERKLÄRUNG

In accordo con la Direttiva 89/106/CEE (Prodotti da Costruzione), il Regolamento CE n. 1935/2004 (Materiali e Oggetti destinati a venire a contatto con prodotti alimentari)

Tipodiapparecchio-Typeofequipment-Geratetype:

Stufe a combustible solidc

Le norme armonizzate o le specifiche tecniche (designazioni) che sono state applicate in accordo con le regole della buona arte in materia di sicurezza in vigore nella CEE sono :

Norme o altri riferimenti normative

In qualità di costruttore e/o rappresentante autorizzato della società all'interno della CEE, si dichiarare molto la propria responsabilità che gli appearechi sono conformi alle esigenze essenziali previste delle Direttive su menzionate.

31/05/05 Montecchio Precalcino (VI)

INFORMAZIONI MARCATURA CE

MARKING INFORMATION

DICHIARAZIONE DI CONFORMITA

C E

DECLARATION OF CONFORMITY KONFORMITÄTSERKLÄRUNG

In accordo con la Direttiva 89/106/CEE (Prodotti da Costruzione), il Regolamento CE n. 1935/2004 (Materiali e Oggetti destinati a venire aicontatto con prodotti alimentari)

Tipodiapparecchio-Type of equipment-Geratetype:

Stufe a combustible solidc

Lenorme armonizzate o le specifiche tecniche (designazioni) che sono state applicate in accordo con le regole della buona arte in materia di sicurezza in vigore nella CEE sono :

Norme o altri riferimenti normative

In qualità di costruttore e/o rappresentante autorizzato della società all'interno della CEE, si dichiarare molto la propria responsabilità che gli appearecchi sono conformi alle esigenze essenziali previste dalle Direttive su menzionate.

05/03/2007 Montecchio Precalcino (VI)

INFORMAZIONI MARCATURA CE

MARKING INFORMATION

DICHIARAZIONE DI CONFORMITA

C E

DECLARATION OF CONFORMITY KONFORMITÄTSERKLÄRUNG

In accordo con la Direttiva 89/106/CEE (Prodotti da Costruzione), il Regolamento CE n. 1935/2004 (Materiali e Oggetti destinati a venire aicontatto con prodotti alimentari)

Tipodiapparecchio-Typeofequipment-Geratetype:

Stufe a combustible solidc

Costruttore - Manufacturer- Herstelle :

Via Summano,104-36030 Montecchio Precalcino (VICENZA)

0445-804000-Fax [phone]

Ente notificato - Notified body- Benanntes Labor :

RRF 1625

Le norme armonizzate o le specifiche tecniche (designazioni) che sono state applicate in accordo con le regole della buona arte in materia di sicurezza in vigore nella CEE sono :

Norme o altri riferimenti normative

In qualità di costruttore e/o rappresentante autorizzato della società all'interno della CEE, si dichiarare molto la propria responsabilità che gli appearecchi sono conformi alle esigenze essenziali previste dalle Direttive su menzionate.

23/03/2010 Montecchio Precalcino (VI)

INFORMAZIONI MARCATURA CE

MARKING INFORMATION

Dati e modelli non sono impegnativi: la ditta si riserva di apportare modifiche e migliorie alla cun preavviso.

Via Summano, 104 - 36030 Montecchio Precalcino - VICENZA - ITALIA

Tel: [phone] - Fax: [phone]

email: [e-mail] - www.lanordica-extraflame.com
