| Marca | La Nordica |
| Modello | Brigitta |
| Tipo di prodotto | Stufa a legna (riscaldamento) |
| Potenza nominale | 7,2 kW |
| Rendimento energetico | 82,6 % |
| Diametro di uscita fumi | 120 mm |
| Dimensioni del focolare (L x H x P) | 330 x 393 x 215 mm |
| Dimensioni dell'apparecchio (L x H x P) | 404 x 890 x 397 mm |
| Peso | 85 kg |
| Combustibile | Ceppi di legno (umidità < 20 %) |
| Consumo orario di legna | 2 kg/h (legna secca 20% umidità) |
| Tipo di griglia | Griglia piana girevole |
| Altezza minima del camino | 4 m |
| Depressione nominale | 12 Pa (1,2 mm H₂O) |
| Emissioni di CO (al 13% O₂) | 0,10 % |
| Temperatura dei gas di scarico | 247 °C |
| Sezione presa aria esterna | Ø 120 mm (100 cm²) |
| Volume riscaldabile indicativo | 206 m³ (isolamento medio) |
| Sistema di regolazione aria | Aria primaria (cassetto cenere) e aria secondaria (post-combustione) |
| Sicurezza | Superfici calde, non toccare senza guanti; porta chiusa durante il funzionamento |
| Manutenzione ordinaria | Pulizia vetro (a freddo), svuotamento cenere, spazzacamino condotto fumi |
Domande frequenti - Brigitta La Nordica
Domande degli utenti su Brigitta La Nordica
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Riscaldamento in formato PDF gratuitamente! Trova il tuo manuale Brigitta - La Nordica e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Brigitta del marchio La Nordica.
MANUALE UTENTE Brigitta La Nordica
Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anterio dell'apparecchio. Evitate il contatto con tali elementi alla un corrispondente abbligamento protettivo (guanti di protezione in dotazione).
Fate in modo che i bambini siano consapevoli di quosti pericoli eteneteli lontani dal focolare durante il suo funzionamento.
ITALIANO - INDICE
DATI TECHNICI 6
AVVERTENZE GENERALI 6
DICHIARAZIONE DI CONFORMITA'DEL COSTRUTTORE 6
NORME PER L'INSTALLAZIONE 6
SICUREZZA ANTINCENDIO 7
PRONTO INTERVENTO 7
DESCRIZIONTE TECNICA 8
CANNA FUMARIA 8
COMIGNOLO 9
FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 12
MANUTENZIONE E CURA 13
PULIZIA VETRO 13
PULIZIA CASSETTO CENERE 13
PULIZIA CANNA FUMARIA 13
FERMO ESTIVO 13
LE MAIOLICHE (dove presente) 14
PRODOTTI IN PIETRA OLLARE (dove presente) 14
PRODOTTI VERNICIATI (dove presente) 14
PRODOTTI SMALTATI (dove presente) 14
DETERMINAZIONE DELLA POTENZA TERMICA 14
CONDITIONI DI GARANZIA 15
DIMENSIONI. 77
AVVERTENZE
Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell'apparecchio,anche in caso di cessione ad un'alto proprietario o utente,oppure di trasferimento su un alto luogo. In caso di suo danneggiamento o smarrimento richiedere un'alto esemplare al servizio technique di zona. Questo prodotto devese essere destinato all'uso per il quale è stato espressamente realizzato. E'esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per anni causati a persona, animali o cose, da erre i'dinstallazione, di regolazione di manutenzione e da usi impropri.
L'installazione deve essere eseguita da personale qualificato eabilitato, il quale si assumerà l'intera responsabilità dell'installazione definitiva e del seguente buon funzionamento del prodotto installato. E' necessario tenere in considerazioneanche delle leggi e le normative nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle istruzioni contenute nel presente manuale.
Non vi sare responsabilita da parte del fabbricante in caso di mancato rispetto di tali precazioni.
Dopo aver molto l'imballo, assicurarsi dell'integrità e della completeness del contentuto. In caso di non rispondenza, rivolgersi al rivenditore da cui è stato acquistato l'apparecchio.
Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovanno essere sostituiti con pezioni originali esclusivamente da un centro di assistenza tecnica autorizzato.
SICUREZZA
L'APPEARCCHIO PUO ESSERE UTILIZZATO DA BABBINI DI ETÀ NON INFERiore A 8 ANNI E DA PERSONE CON RIDOTTE CAPACITA FISICHE, SENSORIALI O MENTALI, O PRIVE DI ESPERIANZA O DELLA NECESSARIA CONOSCENZA, PURCHE SOTTO SORVEGLIANZA OPPURE DOPO CHE LE STESSE ABBIANO RICEVUTO ISTRUZIONI RELATIVE ALL'USO SICURO DELL'APPEARCCHIO E ALLA COMPRENSIONE DEI PERICOLI AD ESso INERENTI.
- I BABBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.
- LA PULIZIA E LA MANUTENZIONE DESTINATA AD ESSERE EFFETTUATA DALL'UTILIZATORE NON DEVE ESSERE EFFETTUATA DA BAMBINI SENZA SORVEGLIANZA.
- NON TOCCARE IL GENERATORE SE SI è A PIEDI NUDI E CON PARTI DEL CORPO BAGNATE O UMIDE.
- E' VIETATO MODIFICARE I DISPOSITIVI DI SICUREZZA O DI REGOLAZIONE SENZA L'AUTORIZZAZIONE O LE INDICAZIONI DEL COSTUTFORE.
- NON TIRARE, STACCARE, TORCERE I CAVI ELETTRICI FUORIUSCENTI DALLA STUFA ANCHE SE QUESTA è SCOLLEGATA DALLA RETE DI ALIMENTAZIONE ELETTRICA.
- SI RACCOMANDA DI POSIZIONARE IL CAVO DI ALIMENTAZIONE IN MODO CHE NON VENGAINCONTATTO CONPARTICALDE DELL'APPARECCHIO.
- EVITARE DI TAPPARE O RIDURRE DIMENSIONALMENTE LE APERTURE DI AERAZIONE DEL LOCALE DI INSTALLAZIONE, LE APERTURE DI AERAZIONE SONO INDISPENSABILI PER UNA CORRETTA COMBUSTIONE.
- NON LASCIARE GLI ELEMENTI DELL'IMBALLO ALLA PORTATA DEI BABBINI O DI PERSONE INABILI NON ASSISTITE.
DURANTE IL NORMALE FUNZIONAMENTO DEL PRODOTTO LA PORTA DEL FOCOLARE DEVE RIMANERE SEMPRE CHIUSA.
- QUANDO L'APPEARCCHIO è IN FUNZIONE è CALDO AL TATTO, IN PARTICOLARE TUTTE LE SUPERFICI ESTERNE, PER QUESTO SI RACCOMANDA DI PRESTARE ATTENZIONE
- CONTROLLARE LA PRESENZA DI EVENTUALI OSTRUZIONI PRIMA DI ACCENDERE L'APPARECCHIO IN SEGuito AD UN LUNGO PERIODO DI MANCATO UTILizzato.
- IL GENERATORE è STATO PROGETTATO PER FUNZIONARE CON QUALSIASI CONDIZIONE CLIMATICA, IN CASEO DI CONDIZIONI PARTICULARMENTE AVVERSE (VENTO FORTE, GELO) POTREBBERO INTERVENIRE SISTEMI DI SICUREZZA CHE PORTANO IL GENERATORE IN SPEGNIMENTO. SE SI VERIFICA CIO CONTATTARE IL SERVIZIO DI ASSISTENZA TECHNICA E, IN OGNI CASO, NON DISABILITARE I SISTEMI DI SICUREZZA.
- IN CASO DI INCENDIO DELLA CANNA FUMARIA MUNIRSI DI ADEGUATI SISTEMI PER SOFFOCARE LE FIAMME O RICHIEDERE L'INTERVENTO DEI VIGILI DEL FUOCO.
- QUESTO APPARECCHIO NON DEVE ESSERE UTILIZZATO COME INCENERITORE DI RIFIUTI
- NON UTILIZZARE ALCUN LIQUIDO INFIAMMBILE PER L'ACCENSIONE
- LE MAIOLICHE SONO PRODOTTI DI ALTA FATTURA ARTIGIANALE E COME TALI POSSONO PRESENTARE MICRO-PUNTINATURE, CAVILLATURE ED IMPERFEZIONI CROMATICHE. QUESTE CARATTERISTICHE NE TESTIMONIANO LA PREGIATA NATURA. SMALTO E MAIOLICA, PER IL LORO DIVERSO COEFFICIENTE DI DILATAZIONE, PRODUCONO MICRO SCREPOLATURE (CAVILLATURA) CHE NE DIMOSTRANO L'EFFETTIVA AUTENTICITA. PER LA PULIZIA DELLE MAIOLICHE SI CONSIGLIA DI USARE UN PANNO MORBIDO ED ASCIUTTO; SE SI USA UN QUALSIASI DETERGENTE O LIQUIDO, QUEST'ULTIMO POTREBBBE PENETRARE ALL'INTERNO DEI CAVILLI EVIDENZIANDO GLI STESSI.

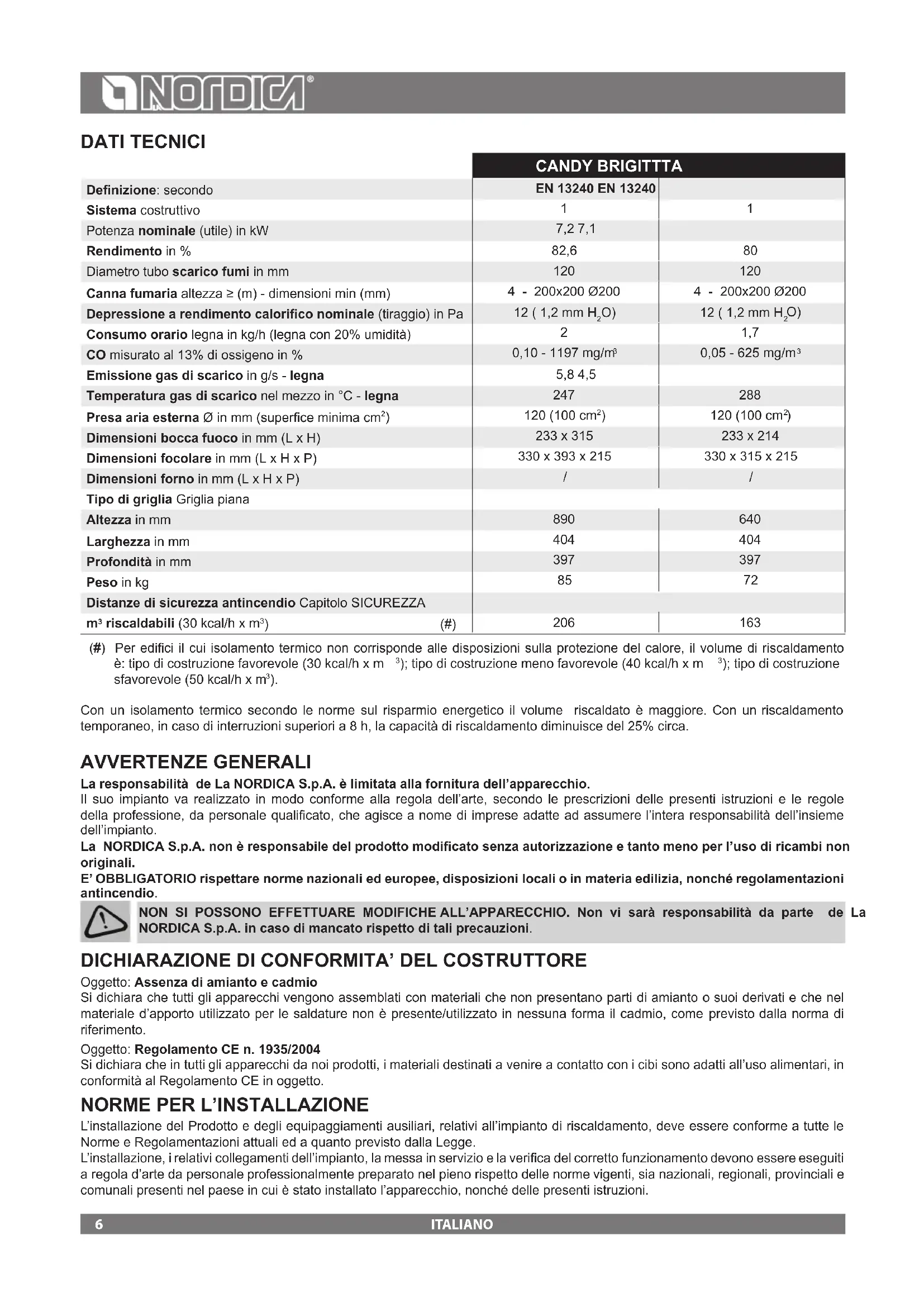

DATI TECHNICI
| CANDY BRIGITTTA | ||
| Definizione: secondo | EN 13240 EN 13240 | |
| Sistema costruttivo | 1 | 1 |
| Potenza nominale (utile) in kW | 7,2 7,1 | |
| Rendimento in % | 82,6 | 80 |
| Diametro tubo scarico fumi in mm | 120 | 120 |
| Canna fumaria altezza ≥ (m) - dimensioni min (mm) | 4 - 200x200 Ø200 | 4 - 200x200 Ø200 |
| Depressione a rendimento calorifico nominale (tiraggio) in Pa | 12 (1,2 mm H2O) | 12 (1,2 mm H2O) |
| Consumo orario legna in kg/h (legna con 20% umidità) | 2 | 1,7 |
| CO misurato al 13% di ossigeno in % | 0,10 - 1197 mg/m3 | 0,05 - 625 mg/m3 |
| Emissione gas di scarico in g/s - legna | 5,8 4,5 | |
| Temperatura gas di scarico nel mezzo in °C - legna | 247 | 288 |
| Presa aria esterna Ø in mm (superfice minima cm2) | 120 (100 cm2) | 120 (100 cm2) |
| Dimensioni bocca fuoco in mm (L x H) | 233 x 315 | 233 x 214 |
| Dimensioni focolare in mm (L x H x P) | 330 x 393 x 215 | 330 x 315 x 215 |
| Dimensioni forno in mm (L x H x P) | / | / |
| Tipo di griglia Griglia pianà | ||
| Altezza in mm | 890 | 640 |
| Larghezza in mm | 404 | 404 |
| Profondità in mm | 397 | 397 |
| Peso in kg | 85 | 72 |
| Distanze di sicurezza antincendio Capitolo SICUREZZA | ||
| m3 riscaldabili (30 kcal/h x m3) (#) | 206 | 163 |
(#) Per edifici il cui isolamento termico non corrisponde alle disposizioni sulla protezione del calorie, il volume di riscaldamento è: tipo di costruzione favorevole (30 kcal/h x m ^-3 ); tipo di costruzione meno favorevole (40 kcal/h x m ^-3 ); tipo di costruzione sfavorevole (50 kcal/h x m ^3 ).
Con un isolamento termico secondo le norme sul risparmio energetico il volume riscaldato è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superi a 8 h, la capacité di riscaldamento diminuisce del 25% circa.
AVVERTENZE GENERALI
La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio.
Il suo impianto va realizzato in modo conforme alla regola dell'arte, secondo le prescrizioni delle presenti istruzioni e le regole della profession, da personale qualificato, che agisce a nome di imprese adatte ad assumere l'intera responsabilità dell'insieme dell'impianto.
La NORDICA S.p.A. non è responsabile del prodotto modificato alla autorizzazione e tanto meno per l'uso di ricambi non originali.
E' OBBILIGATORIO rispetto norme nazionali ed europee, dispositionsi locali o in materia edilizia, nonché regolamentazioni antincendio.
NON SI POSSONO EFFETTUARE MODIFICHE ALL'APPARECCHIO. Non vi sare responsabilita da parte de La NORDICA S.p.A. in caso di mancato rispetto di tali precauzioni.
DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE
Oggetto: Assenza di amianto e cadmio
Si dichiara che tutti gli apparecchi vengono assemblati con materiali che non presentano parti di amianto o loro derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmium, come previsto alla norma di riferimento.
Oggetto: Regolamento CE n. 1935/2004
Si dichiara che in tutti gli appearecchi da noi prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentari, in conformità al Regolamento CE in oggetto.
NORME PER L'INSTALLAZIONE
L'installation del Prodotto e degli equipaggiamenti ausiliari, relativi all'impianto di riscaldamento, deve essere conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge.
L'installazione, i relativi collegamenti dell'impianto, la messa in servizio e la verifica del corretto funzionamento devono essere eseguiti a regola d'arte da personale professionalmente preparato nel piano rispetto delle norme vigenti, sia nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparecchio, nonché delle presenti istruzioni.
L'installatione deve essere eseguita da personale autorizzato, che dovrà rilasciare all'acquirente una dichiarazione di conformità dell'impianto, il quale si assume l'intera responsabilità dell'inflattazione definitiva e del consequences buon funzionamento del prodotto installato.
Il Prodotto è assemblato e pronto per l'allacciamento e delve essere collegata mediante un raccordo all'esistente canna fumaria della casa. Il raccordo delve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salute. I collegamenti devono essere a tenutaagna.
Prima dell'installazione eseguire le seguenti verifiche:
- uscita fumi SUPERIOR - POSTERIOR - LATERALE
- verificare la portata della struttura se regge il peso del mystro apparecchio. In caso di portata insufficiente è necessario adottare opportune misure, la responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio (Vedi capitolo DATI TECNICI).
- Accertarsi che il pavimento possa sostener il peso dell'apparecchio e provvedere ad un adeguato isolamento nel caso sa costruito in materiale inflammabile (DIMENSIONI SECONDO L'ORDINAMENTO REGIONALE).
- Assicurarsi che nella stanza dove sare installato vi sua ventilazione adeguata, a tale proposito è fondamentale prestare attentione a finestre e porte con chiusuraagna (guarnizioni di tenuta).
- Evitare l'installazione in locali con presenza di condotti di ventilazione collettivo, cappe con oswana estrattore, apparecchi a gas di tipo B, pompe di calore o la presenza di apparecchi il cui funzionamento contemporaneo possa mettere in depressione il locale (rif. Norma UNI 10683)
- Accertarsi che la canna fumaria e i tubi a cui verrà collegato l'apparecchio siano idonei, NON è consentito il collegamento di più apparecchi allo stesso camino.
- Il diametro dell'apertura per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L'apertura dovrebbe essere dotata di una connessione a muro per l'insertimento del tubo di scarico e di un rosone.
L installatione deve predeere l'accesso alle operazioni di pulizia e manutenzione del prodotto e della canna fumaria.
La NORDICA S.p.A. declina agli responsabilità per danni a cose e/o persone provocati dall'impianto. Inoltre non è responsabile del prodotto modificato perché autorizzazione e tanto meno per l'uso di ricambi non originali.
Il Vostro abituale spazzacamino di zona deve essere informato sull'installazione del prodotto, affinché possa verificarne il regolare collegamento alla canna fumaria ed il grado di efficienza di quest's ultima.
SICUREZZA ANTINCENDIO
Nell's installation del prodotto devono essere osservate le seguenti misure di sicurezza:
a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 4 - A). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al degli uomini.
b) Davanti alla porta del focolare, nell'area di radiazione della stessa non deve esserci alcun oggetto o materiale di costruzione inflammabile e sensibile al calore a meno di 100 cm di distance. Tale distance cui esere ridotta a 40 cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale inflammabile, bisogna prevedere un sostofondo ignifugo. I pavimenti in materiale inflammabile, come moquette, parquet o sughero etc., devono essere coperti da uno strato di materiale non inflammabile, ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sottofondo deve sporgere frontalmente di almeno 50~cm e lateralemente di almeno altri 30~cm rispetto l'apertura della porta di carico (vedi Figura 4 - B);
d) Sopra al prodotto non devono essere presenti componenti inflammabili (es. mobili - pensili).
Il prodotto deve funzionare esclusivamente con il cassetto cenere inserto. I residui solidi della combustione (ceneri) devono essere raccolti in un contentatore ermetico e resistente al fuoco. Il prodotto non deve mai essere acceso in presenza di emissioni gassose o vapori (per esempio colla per Linoleum, benzina ecc.). Non depositate materiali inflammabili nelle vicinanze del prodotto.
Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell'apparecchio. Evitate il contatto con tali elementirawn corrispondente abbigliamento protettivo oswana utensili accessori (guanti resistenti al calorie, dispositivi di lavoro).
Fate in modo che i bambini siano consapevoli di quosti pericoli e teneteli lontani dal focolare durante il suo funzionamento.
Quando si utilizes un combustible errato o troppo umido si formano dei depositi di catrame(creosoto) nella canna fumaria con il rischio d'incendio.
PRONTO INTERVENTO
Se si manifesta un incendio nel collegamento o nella canna fumaria :
a) Chiudere la porta di caricamento e del cassettocene.
b) Chidere i registri dell'aria comburette
c) Spagnere tramite l'uso di estintori ad anidride carbonica (CO _2 a polveri)
d) Richiedere l'immediato intervento dei Vigili del Fuoco
NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.
Quando la canna fumaria smette di bruciare bisogna farla verificare da uno specialista per individuare eventuali crepe o punti permeabili.
DESCRIZIONTE TECNICA
Le stufe a legna de La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi. Come combustibili vengono utilizzati ceppi di legna. Questo e un appearechio a combustione intermittente.
La stufa-camino è costituita da fusions di ghisa grezza e smaltata.
Il focolare è internamente rivestito di singole lastre in ghisa. Il focolare è internamente rivestito da lastre di ghisa; la parte posteriore è estrabile. Grazia a dei fori calibrati, praticati su quest'ultima, viene garantito un apporto di aria pre-riscaldata all'interno del focolare, ottenendoosiuna postcombustione che augmente i rendimento e riduce le emissione dei gas incombusti. Al suo interno si trova un porta griglia e una griglia pianafin ghisa di grosso spessore facilemente estrabile.
Il de e tore inero in vermiculite ri ette l'irradiazione del fuoco ed augnta ulteriamente la temperatura all'interno della camera di combustione. In quello mode, sfruttando i ussi dei gas di scarico, si ottimizza la combustione e si augnta il grado di ef cienza (Figura 9).
Il vetroceramico della porta, in un unico pezzo (resistente no a 700^ ), consente un'affascinante vista sulle amme ardenti ed impedisce agli foriuscita di scintille e fumo. Sotto la porta del focolare si trova un cassetto genere estrabile con relativa porta di chiusura (Figura 8-B).
Il riscaldamento dell'ambiente avviene per radiazione : atraverso il vetro panoramicico e le super ci esterne calde della stufa viene irraggiato calore nell'ambiente (Vedi capitolo DETERMINAZIONE DELLA POTENZA TERMICA).
| ACCESSORI | ATTIZZATOIO GUANO |
| DI SERIE DI SERIE |
La stufa è fornita di registri per l'aria primaria e secondaria, con i quali viene regolata l'aria di combustione.
1A - Registro Aria PRIMARIA (Figura 6).
Sotto la porta del focolare si trovava la leva di lavoro del registro dell'aria primaria. Con quello registrato viene regolato il passaggio dell'aria che entra nella parte bassa della stufa edtrasverso opportuni canali viene convogliato in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione in fase di accensione. Il cassettoceneve essere svuotato regolarmente in modo che lacene non possa ostacolare l'entrata dell'aria primaria. Quando la leva è totalmente a Sx il registrato è chiuso, quando è totalmente a Dx il registrato è aperto. Il registrato dell'aria primaria devese essere aperto appena un po' durante la combustione di legna, altrimenti la legna arde troppo velocemente e la stufa si puo surriscaldare (vedi paragrafo FUNZIONAMENTO).
2A - Registrar Aria SECONDARIA (Figura 6).
Sopra la porta del focolare si trovava la leva dell'aria secondaria.
Anche lo regio deess aperto (quindi spostata vers destra) in particolare per la combustione di legna, cosiche il carbonio incombusto pue subire una post-combustione (vedi paragrafo FUNZIONAMENTO).
La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale è la segunte:
| Consumo orario legna in kg/h | Aria PRIMARIA Aria | SECONDARIA Aria TERZIARIA | ||
| CANDY 2 | Figura 6 pos. 1 | Figura 6 pos. 3 | PRETARATA | |
| BRIGITA | 1,7 1/4 APERTO APERTO PRETARATA | |||
CANNA FUMARIA
Requisiti fondamentali per un corretto funzionamento dell'apparecchio:
- la sezione interna deve essere preferibilmente circolare;
- essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
- essere priva di strozzature ed averere andamento verticale con deviazioni non superiori a 45^
- se già usata deve essere pulita;
- rispetto i dati tecnici del manuale di istruzioni;
Qualora le canne fumarie fosso a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20~mm . Per la sezione rettangolare il rapporto massimo tra i lati delve essere ≤ 1,5
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.
Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: brocimento, acciaio zincato, super ci interne ruvide e porose. In Figura 1 sono riportati alcuni esempi di soluzione.
La sezione minima deve essere di 4dm^2 (per esempio 20× 20~cm ) per gli apparecchi il cui diametro di condotto è inferiore a 200mm , o 6,25dm^2 (per esempio 25× 25cm ) per gli apparecchi con diametro superiore a 200mm .
Il tiraggio创建工作 alla vostra canna fumaria delve essere suf ciente ma non eccessivo.
Una sezione della canna fumaria troppo importante cui presentare un volume troppo grande da riscaldare e+dunque provocare delle dif colta di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.
ATTENZIONE: per quanti riguarda la realizzazione del collegamento alla canna fumaria e i materiali infiammabili attenerisi a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali infiammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.
E' VIETATO far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori apparetti diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO).
COMIGNOLO
Il tiraggio della canna fumaria dipendeanche dall'idoneita del comignolo.
E pertanto indispensable che, se costruito artigianalmente, la sezione di uscita si a due volta la sezione interna della cannafumaria (Figura 2).
Dovendo sempre superare il colmo del fatto, il comignolo dovr assicurare lo scarico anche in presenza di vento (Figura 3).
Il comignolo deve rispondere ai seguenti requisiti:
- Avere sezione interna equivalente a quella del camino.
- Avere sezione utile d'uscita doppià di quella interna della canna fumaria.
- Essere costruito in modo da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo.
- Essere fácilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
I prodotti con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).
I prodotti con le porte non a chiusura automatica (tip 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto previa sorvegianza.
Il tubo di collegamento alla canna fumaria delve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenutaagna.
Il collegamento delve essere eseguito con tubi stabili e robusti, conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge, ed essere fissato ermeticamente alla canna fumaria.
Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi dell'apparecchio (DIN 1298).
ATTENZIONE: per quanto riguarda la realizazione del collegamento alla canna fumaria e i materiali inflammabili attenerisi a quando previsto alla Norma UNI10683. La canna fumaria deve essere adeguamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria. Distanza minima di sicurezza 25 cm.
La depressione al camino (TIRAGGIO) devese essere di almeno 12 Pa (=1.2 mm di colonna d'acqua). La misurazione deve essere fatta sempre ad appearecchio caldo (resa calorifica nominale). Quando la depressione supera i 17 Pascal è necessario ridurla con l'installazione di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.
Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi capitolo AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE).
COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO
Il canale fumi è il fatto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispettoati quosti semplici ma importantissimi principi:
Per nessuna ragione si dovra usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il Prodotto;
- Ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrà eventualmente essere compensata con un innalzamento della canna fumaria;
- Il tratto orizzontale non dovrá comunique mai superare i 2 metri (UNI 10683);
- Ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovrè essere eventualmente compensata innalzandola adeguatamente;
- La Normativa UNI 10683 - ITALIA preve de che le curve o variazioni di direzione non devono in nessun caso essere superi a 2 compresa l'immissione in canna fumaria.
Volendo uses la canna fumaria di un caminetto o focolare aperto, sare necessario chiudere ermeticamente la cappa al di fatto del punto di imbocco del canale fumo pos. A Figura 5.
Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno 200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediatamente fatto al comignolo pos. C.
AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE
Poiché quosti prodotti ricavano l'aria di combustione dal locale di installatione, e OBBLIGATORIO che nel luogo stesso venga immessa una sufficiente quantità d'aria. In caso di finestre e porta a tenuta stagna (es. Case costruite con il criterio di risparmio energetico) è possibile che l'ingresso di aria fresca non venga più garantito e quello compromette il tiraggio dell'apparecchio, il vosto benessere e la vostra sicurezza. Bisogna pertanto garantire una alimentazione aggiuntiva di aria fresca mediante una presa d'aria esterna posta nelle vicinanze dell'apparecchio oppuretramite la posa di una conduttura per l'aria di combustione che porti verso l'esterno od in un vicino locale aerato, ad eccezione del locale caldaia o garage (VIETATO).
L'entrata dellaria per la combustione nel luogo d'installazione non deve essere ostruita durante il funzionamento del Prodotto. E' assolutamente necessario che negli ambienti, in cui vengono fatti funzionare prodotti con un tiraggio naturale del camino, venga immessa tanta aria quanta ne è necessaria per la combustione, ossia fino a 20 (<11kW) m³/ora. Il naturale ricircolo dell'aria deve essere garantito da alcune aperture fisse verso l'esterno, la loro grandezza è stabilita da relative normative in materia. Chiedete informazioni al Vostro spazzacamino di fiducia. Le aperture devono essere protette con delle griglie e non devono mai essere otturate. Una cappa di estrazione (aspirante) installata nella stessaStanza od in una confinante provoca una depressione nell'ambiente. Questo provoca la fuori uscita di gas combusti (fumo denso, odore); è+dunque necessario assicurare un magiore afflusso di aria fresca.
La depressione di una cappa aspirante puo, nella peggiore delle ipotesi, trasformare la canna fumaria del Prodotto in presa d'aria esterna risucchiando i fumi nell'ambiente con consequences gravissime per le persona.
COMBUSTIBILI AMMESSI / NON AMMESSI
I combustibili ammessi sono cepi di legna. Si devono utilizzare esclusivamente cepi di legna secca (continuto d'acqua max. 20% ). Si dovrebbero caricare al massimo 2 o 3 cepi di legna. I peszi di legna dovrebbero avera una lunghezza di ca. 20-30 cm ed una circonferenza di massimo 30-35 cm.
I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all'apparecchio, in quanto quosti hanno un potere calorifico elevato.
La legna usata come combustibile deve ave un contento d'umidità inferiore al 20% e deve essere deposita in luogo asciutto. La legna umida rende l'accensione più difficile, poiché è necessaria una maggiore quantità d'energia per far evaporare l'acqua presente. Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focalore e quando nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d'incendio della stessa.
La legna fresca contiene circa il 60% di H_2O , perci non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per esempio sotto una tettoia) per almeno due anni prima di utilizzarla.
Tra gli altri NON sono essere bruciati: carbone, ritagli, cascami di corteccia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.
Carte e cartone devono essere utilizzati solo per l'accensione.
La combustione di rifiuti e VIETATA e danneggerebbe inoltre l'apparecchio e la canna fumaria, provocando inoltre anni alla salute ed in virtu del disturbo olfattivo a reclami da parte del vicinato .
La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.
| Specie kg/mc kWh/kg Umidità 20% | ||
| Faggio 750 4,0 | ||
| Cerro 900 4,2 | ||
| Olmo 640 4,1 | ||
| Pioppo 470 4,1 | ||
| Larice* 660 4,4 | ||
| Abete rosso* 450 4,5 | ||
| Pino silvestre* 550 4,4 | ||
- LEGNI RESINOSI POCO ADATTI
ATTENZIONE: L'uso continu e prolongato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.
I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.
ACCENSIONE
IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall'essiccamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dato un breve utilizzo. Si deve comunque assicurare una buona ventilazione dell'ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di augmentare lentamente la resa calorifica dell'appareccchio.
É VIETATO l'uso di tutte le sostanze liquide come per es. alcohol, benzina, petrollio e simili.
Non accendere mai l'apparecchio quando ci sono gas combustibili nella stanza.
Peruna corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:
i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
- la temperatura alla quale il corpo del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai 300^ ai 500^ ;
- durante la sua vita, il prodotto è sottomosto a cicii alternati di accensioni e di spegnimento durante la stessa giornata e a cicii di intenso utilizzato o di assoluto riposo al variate delle stagioni;
- prima di potersi definire rodato, il prodotto nuovo dovrè essere sottomosto a diversi cicli di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitationi elastiche;
- in particolare inizialmente si potra notare l'emissione di odori tipici dei metalli sottoposti a grande sollecitatione termica e di vernice alla fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250^ per quale ora, dovrare superare più volte e per una certa durata la temperatura di 350^ , prima di incorporarsi perfettamente con le superfici metalliche
Diventa quindi importante seguire quosti piccoli accorgimenti in fase di accensione:
- Assicuratevi che si garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
- Nelle prime accensioni, non caricareccessivamente la camera di combustione (circa metà della quantità indicata nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di甚么 significato nel manuale d'istruzioni.
- Ripetere questa operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
- Successivement caricare sempre più (seguido comunique quando descritto sul libretto di struzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cici di accensionespegnimento di breve durata.
- Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sull'apparecchio ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
- Una volta superato il "rodaggio" si potra utilizzare il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.
Per accendere il fuoco consiglio di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.
Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si deve aprireanche l'eventuale registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad ardere si può ricaricare already.
Durante esta fase, non lasciare mai il focolare sanza supervisione.
Mai sovraccaricare l'apparecchio (consultare la tabella tecnica - quantità max. di combustibile caricabile / consumo orario). Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare l'apparecchio. La garanzia non copre i dati dovuti al surriscaldamento dell'apparecchio.
ACCENSIONE a BASSE EMISSIONI
La combustione月以来 es un meado de accensione per ridurre en modo significativo le emissions di sostanze nocive. La legna brucia gradualmente dall'alto verso il basso,osi la combustione proce di lenteamento ed in modo più controllato.I gas combusti, passandoattraverso le alte temperature della fiamma,bruciano quasi completamente.
Mettere i ciocchi di legna nel focolare ad una certa distanza uno dall'altro, come indicato in Figura 7. Disporre in basso i più grossi e in alto i più fini, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta, disporre i primi ciocchi del modulo perpendicolarmente alla catasta di legna.
Modulo di accensione. Queo modulo di accensione sostituisce quello di carta o cartone.
Preparare 4 ciocchi con una sezione trasversale di 3cm× 3cm e una lunghezza di 20~cm Figura 7. Mettere i quattro ciocchi incrociati sopra la catasta di legna,trasversalmente adessa,con nel mezzo del modulo I'accendi fuoco,che puo essere per esempio lana di legna impregnata di cera.Un fiammifero e sufficiente per accendere il fuoco.Volendo si possono utilizzare anche pezzi di legno più sottili: in tal caso ne occorra una maggiore quantità.Tenere aperte la valvola di scarico fumi e il registro per l'aria comburette.
Dopo avee acceso il fuoco, lasciare il registro che regola l'aria per la combustione nella posizione indicata :
| Combustible Aria PRIMARIA Aria SECONDARIA Arja TERZIARIA | |
| Legna CHIUSO 1/2 APERTO PRETARATA |
IMPORTANT:
nonaggiungere ulteriorole legna tra una carica completa e l'altra;
non soffocare il fuoco chiudendo le prese d'aria;
- la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
- Queste indicatori sono sostenable da ENERGIA Legno SVIZZERA www.energia-legno.ch
Dopo aver posizionato i registri correttamente insere la carica di legna oraria indicata, evitare sovraccarichi che provocano sollecitationi anomale e deformazioni (secondo leindicazioni riportate nel capitolo DESCRIZIONE TECNICA). Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.
Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).
Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto quello sorvegianza.
IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rianere chiuso durante il funzionamento ed i periodi di non-utilizzo.
Con i registri viene regolata l'emissione di calorie del focolare. Essi devono essere aperti secondo il bisogno calorifico. La migliorie combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.
Non si deve mai sovraccaricare l'appareccchio. Troppo combustibile e troppa aria per la combustione possoo causare surriscaldamento e quindi danneggiare la stufa, in particolare si potrebbero verificare delle rotture sulla parte inferiore della facciata. I danni causati da surriscaldamento non sono coperti da garanzia. Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale con una depressione al camino di 12 Pa (1,2 mm di colonna d'acqua) è la seguente: vedi capitolo DESCRIZIONE TECNICA. Questo è un appareccchio a combustione intermittente.
Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quindi la resa calorifica è influenzata da camino. Un buon tiraggio del camino richiede una minore quantità d'aria per la combustione, nelle un scarso tiraggio necessita di una maggiore quantità d'aria per la combustione.
Per verificare la Buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco significica che l'apprecchio non è regolato correttamente o la legna è troppo bagnata; se inceve il fumo è grigio o nero è segno che la combustione non è completa (è necessaria una maggior quantità di aria secondaria).
ATTENZIONE: Quando si agginge combustibile sopra alle braci in assenza di fiamma si potrebbe verificare un elevato sviluppo di fumi. Se quello dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi verificare un'esplosione. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.
USO DEL FORNO (dove presente)
Grazie all'apporto d'aria per la combustione la temperatura del forno cui siere sensibilmente inflenzata. Un sufficiente tiraggio al camino e dei canali ben puliti per il flusso dei fumi roventi attorno al forno sono fondamentali per un buon risultato di cottura.
La padella forno e la griglia forno possono essere collocate su diversi piani.
Torte spesse e arrosti granidi sono da insereire al livello più basso. Torte piatte e biscotti vanno al livello medio. Il livello superiore può essere utilizzato per riscaldare o rosolare (vedi capitolo Descrizione Tecnica - ACCESSORI).
Quando si cucinano cibi molto umidi, torte con frutta o frutta stessa si produce acqua di condensa.
Durante la cottura cui svilupparsi del vapore acqueo che va a depositarsi superiamente o lateralmente sulla porta formando gocce d'acqua di condensa. Si tratta di un fenomeno fisico.
Aprendo brevamente e con attenzione la porta (1 o 2 volte, più spesso in caso di tempi di cottura più lunghi) si può far uscire il vapore dal vano di cottura e ridurre notevolmente la formazione di condensa.
FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE
Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, o in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuorescono più completeness (odore intenso di gas).
In tal caso scuotete piu freuentamente la griglia e augmente l'aria per la combustione. Caricate in seguito una quantita ridotta di combustibile facendo si che questo bruci piu rapidamente (con sviluppo di fiamme) e si stabilizzi cosi il tiraggio della canna fumaria.
Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza dinunciate all'utilizzo dell'apparecchio.
MANUTENZIONE E CURA
Controllare e pulire, almeno una volta all'anno, la presa d'aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino.
Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installmente del prodotto, il collegamento al camino e l'airazione.
IMPORTANTE: LA MANUTENZIONE DEVE ESSERE ESEGUITA ESCLUSIVAMENTE AD APPARECCHIO FREDDO. Si possono usare esclusivamente parti di ricambio espresmente autorizzate ed offerte da La NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolverGri al Vs rivenditore specializzato. L'APPARECCHIO NON PUO ESSERE MODIFICATI!
PULIZIA VETRO
Tramite uno specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficamente rallentata. Non può comunique mai essere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio.
IMPORTANTE: la pulizia del vetro panoramicico deve essere eseguita solo ed esclusivamente a appearecchio freddo per evitarne l'esplosion. Per la pulizia si possono usare dei prodotti specifici oppure, con una palla di carta di giornale (quotidiano) inumidita e passata nellacene. Non usare comunque panni, o prodotti abrasivi o chimicamente aggressivi.
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburente sono indispensablei per il funzionamento ottimale dell'apparecchio e per Maintainere pulito il vetro.
ROTTURA DEI VETRI: i vetri esendo in vetroceramica resistenti fino ad uno sbalzo termico di 750^ , non sono soggetti a shock termici. La loro rottura può essere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostituzione non è in garanzia.
PULIZIA CASSETTO CENERE
Tutti i prodotti hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 8. Vi consigliamo di svotare periodicamente il cassetto allacene e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3-4 cm di cenere nel focalore.
ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaippo su di un pavimento ignifugo, lontano da materiali inflammabili fino allo spegnimento e raffreddamento completo delle ceneri.
PULIZIA CANNA FUMARIA
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburente sono indispensablei per il funzionamento ottimale dell'apparecchio e per Maintainere pulito il vetro.
Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di mal funzionamento con scarsa resa). Un eccessivo deposito di fuliggine (creosoto) può provocare problemi nello scarico dei fumi e l'incendio della canna fumaria.
La pulizia deve essere eseguita esclusivamente ad apparecchio freddo. Questa operazione, dovrebbe essere svolta da uno spazzacamino che contemporaneamente può effettuare un'ispezione.
Durante la pulizia bisogna togliere dall'apparecchio il cassetto cenere, la griglia ed il deflettore fumi per favorire la caduta della fuliggine.
I deflettori sono facilmente estraibili dalle loro sedi in quanto non sono fissati con nessuna vite. A pulizia eseguita gli stessi vanno riposizionati nelle loro sedi (Figura 9).
ATTENZIONE: La mancanza del deflettore fumi provoca una forte depressione, con una combustione troppo veloce, eccessivo consumo di legna con relativo surriscaldamento dell'apparecchio.
FERMO ESTIVO
Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provedendo all'eliminazione totale dellacene ed altre eventually residui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l'apparecchio venga disconnesso dal camino, è opportuno chiudere il foro di uscita.
E' consigilabile effettuare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificando nel contempo l'effettivo stato delle guarnizioni che se non risultassero perfettamente integre -cisione non più aderenti alla stufa -non garantirebbero il buon funzionamento dell'apparecchio! Si renderebbe quindi necessaria la loro sostituzione.
In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sali assorbenti all'interno del focolare. Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.
LE MAIOLICHE (dove presente)
Le maioliche La NORDICAS.p.A. sono prodotti di alta fattura artigianale e come tali possono presentare micro-punctinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura.
Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.
Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualiasi detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziaroli in modo permanente.
PRODOTTI IN PIETRA OLLARE (dove presente)
La pietra ollare va pulita con della carta abrasiva molto fine o una spugna abrasiva. NON utilizzare alcun detergente o liquido.
PRODOTTI VERNICIATI (dove presente)
Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetto quando è in funzione e all'invecchiamento della vernice stessa con il passare del tempo.
AVVERTENZA: prima dell'eventuale applicazione della nuova vernice, bisogna pulire e rimuovere agli residuo alla superficie daverniciare.
PRODOTTI SMALTATI (dove presente)
Per la pulizia delle parti smaltate usare acqua saponata o detergente Neutro NON abrasivo o chimicamente NON aggressivo, a freddo.
Dopo la pulizia NON lasciare asciugare l'acqua saponata o il detergente, provvedere alla loro rimozione immediatamente. NON usare carta vetrata o paglietta in ferro.
COMPONENTICROMATI (dove presente)
Qualora i componenti cromati dovessero divertare azzurrognoli a causa di un surriscaldamento, ciò può essere risolto con un adeguato prodotto per la pulizia.
DETERMINAZIONE DELLA POTENZA TERMICA
Non esiste regola assoluta che permetta di calculare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da riscaldare, ma dipendeanche in grande misura dall'isolamento. In media, la potenza calorifica necessaria per unaStanza adeguatamente isolata sera 30 kcal/h al ^3 (per una temperatura esterna di 0^
Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 35 W/m³.
Supponendo che desideriate riscaldare una stanza di 150m^3 (10× 6× 2,5m) in un'abitazione isolata, vi occorreranno, 150m^3× 35 W / m^3 = 5250W o 5,25kW . Come riscaldamento principale un appearechio di 8kW sare dune quene sufficiente.
| Valoreindicativo di combustione | Quantità richiesta in rapporto a1 kg di legna secca | |||
| Carburante Unità kcal/h kW | ||||
| Legna secca (15% di umidità) kg 3600 4.2 1,00 | ||||
| Legna bagnata (50% di umidità) kg 1850 2.2 1,95 | ||||
| Bricchette di legna kg 4000 5.0 0,84 | ||||
| Bricchette di legnite kg 4800 5.6 0,75 | ||||
| Antracite normale | kg 7700 | 8.9 0,47 | ||
| Coke | kg 6780 | 7.9 0,53 | ||
| Gas naturale | m3 | 7800 9.1 0,46 | ||
| Nafta | L 8500 | 9.9 0,42 | ||
| Elettricità | kW/h | 860 | 1.0 4,19 | |
CONDIZIONI DI GARANZIA
- I prodotti La Nordica S.p.A. sono garantiti, nell'ambito della comunità europea, per un periodo di 24 mesi alla data di acquisso. L'acquisto deve essere provato da un documento fiscalemente valido rilasciato dal rivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifichi il prodotto acquisato e la data di acquisto e/o consigna dello stesso.
ATTENZIONE: La presente garanzia convenzionale non sostituisce la garanzia prevista dalle norme europee a tutela dei Consumatori.
La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all'interno della Comunità Europea coperti dal servizio di centri di assistenza tecnica autorizzati (verificare sul site www.lanordica-extraflame.com)
Deve inolte intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove ha la sede legale e/o d'affari il venditore del prodotto La Nordica S.p.A.
Le presenti norme non si applicano nei casi di acquisito del prodotto nell'ambito di attività commerciali, imprenditoriali o professionali. In questi casi la garanzia del prodotto sare Limitata ad un periodo di 12 mesi alla data di acquisito.
GARANZIA ITALIA
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il libero di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rienti nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell'intervento sare a completing carico del consumatore. Quando richiedete l'intervento del Servizio Assistenza al Centro di Assistenza Autorizzato indicate sempre: - natura del difetto - modello del vostro appearechio - indirizzo completo - numero di Telefono
GARANZIA EUROPA
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il liberto di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funazialità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomiale coperte da garanzia; in caso contrario il costo dell'intervento sare a completing carico del consumatore. Richiedete l'intervento del Servizio Assistenza o l'indirizzo del centro di assistenza tecnica autorizzato al venditoreindicando sempre: natura del difetto,modello del vostro appearecchio,indirizzo completo e numero di Telefono.
Per il difetto di conformità manifestatosi nei primi 6 mesi di vita del prodotto il consumatore ha diritto alla riparazione del difetto sulla alcuna spesa.
Dal settimo al ventiquattresimo mese, nel caso in cui sua stato accerato un vizio di conformità, il consumatore dovrare sostenere il costo della chiamata nelle venditore continuera a farsi carico del costo della manodopera e di eventuali ricambi funzionali utilizzati.
- Qualora il difetto riscontrato sua riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplificativo e non esaustivo, portata insufficiente degli impianti; errata installmente e/o manutenzione operata da personale non in possesso dei requisiti previsti dalle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d'uso e cattiva manutenzione da parte del consumatore, rispetto a quanto riportato e raccomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita, decade la presente garanzia.
Non sono altresi compresi nella presente garanzia i danni subiti dal prodotto in assenza di cause provate imputabili a vizi di fabbricazione. Allo stesso modo sono esclusi nella presente garanzia i vizi riconducibili al mancato corretto funzionamento della canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell'acquisto, casi come tutti i difetti del prodotto dovuti ad incuria, rottura accidentale, manomissione e/o danneggiamento nel trasporto (graffi, ammaccature etc.), interventi eseguiti da personale non autorizzato ed ulteriori danni causati da erreai interventi del consumatore nel tentativo di porre rimedio all'iniziale guasto.
Sono esclusi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglie in ghisa, materiali reflattari (es. Nordiker o alto), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i relativi componenti. Nei prodotti Ido lo scambiatore di calorie è escluso alla garanzia nel caso in cui non venga realizzato un adeguato circuito anticondensa che garantisca una temperature di ritorno dell'apparecchio di almeno 55 gradi. In generale sono esclusi da garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l'uso e/o manutenzione o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all'utilizzo di detergenti aggressivi. In caso di segnalazione di difetti non riscontrati poi in fase di verifica da parte di un technician autorizzato, l'intervento sare a complete carico del consumatore. - Qualora il ripristino alla conformità non fosse possibile atraverso la riparazione del prodotto/componente, si provvedera alla sostituzione, lasciando immutati la scadenza ed i termini di garanzia acquisiti al momento dell'acquisto del prodotto/componente da sostituire.
-
La Nordica S.p.A. declina agli responsabilità per eventuali danni che sono, direttamente o indirettamente, derivare a persona, animali e cose, in consequence alla mancata osservanza di tutte le prescrizioni indicate nell'apposto libretto istruzioni e concerimenti le avventenze in tema di installatione, uso e manutenzione del prodotto, scarabileanche dal situ internet.
-
Sono esclusi alla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o alto.
- Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati alla La Nordica S.p.A. e nel caso di sostituzione del prodotto, il trasporto sareizzato. Nei casi in cui il technique fosse in grado di riparare il prodotto presso il domicilio dell'utente, è lo stesso si rifiutasse, il trasporto in lavoratorio e la riconsegnara saranno,invece a suo carico.
- Trascorso il periodo di 24 mesi di garanzia agli inntervento di riparazione sare a completo carico del consumatore.
- In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La Nordica S.p.A. - (Vicenza-Italia)
ULTERIORI AVVERTENZE
Utilizzare esclusivamente il combustibile raccommando dal produttore. Il prodotto non deve essere utilizzato come incineratore.
- Non utilizzato il prodotto come scala o struttura di appoggio.
Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibriancheria o simili devono essere tenuti ad apposita distanza dal prodotto. Pericolo di incendio e danneggiamento del rivestimento.
- Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da agli responsabilità civile e penale.
- Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particulari non originali del prodotto cui esere pericoloso per l'incolumità dell'operatore e sollevano la ditta da agli responsabilità civile e penale.
Gran parte delle superfici del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti nella protezione o apposti mezzi, come ad esempio quanti a protezione termica
- E' vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.
Il prodotto deve essere connesso elettricamente ad un impianto munito di un efficace sistema di messa a terra.
- Specnere il prodotto in caso di quasto o cattivo funzionamento.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, cosi come l'uso improprio e la mancata manutenzione come prevista dal costruttore.
ATTENTION
SURFACES CAN BECOME VERY HOT!
ALWAYS USE PROTECTIVE GLOVES!
Il comignolo non deve avero ostacoli entro i 10 m da muri, falde ed alberi. In caso contrario innalzarlo almeno di 1 m sopra l'ostacolo. Il comignolo deve otrepassare il colmo del fatto almeno di 1 m.
Tutte le distanze minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di fatto dei valori indicati (Vedi DICHiarAZIONE DI PRESTAZIONE - INFORMAZIONI MARCATURA CE).
Si rilascia la presente dichiarazione di prestazione molto la responsabilità esclusiva del fabbricante di cui al punto 4.
- Usi previsti del prodotto conformmente alla relativa specifica tecnica armonizzata:
Intended uses of the product in accordance with the applicable harmonised technical specification Vorgesehene Verwendung des Produkts in Übereinstimmung mit der geltenden harmonisierten technischen Spezifikation. Utilisation prévue du produit conformément aux specifications techniques harmonisées correspondantes Usos previosts del produits de conformidad con las specifications tionicas armonzadas correspondentes
Apparechio per il riscaldamento domestico alimentato con combustibile solido, sanza la produzione di acqua calda. Apparatus for domestic heating, fuelled with solid fuel, without hot water production. Warmeerzeugr for Raumheinzur for feste Brennstoffe / ohne Warmwasserbereitung. Appareil de chauflage domestique alimentete au combustible solide, sans production d'eau chaude. Aparato para calefacion domestica, alimentado con combustible solido, sin produzione de agua caliente.
-
Nome o marchio registrato del fabbricante (Art 11-5): Name or trademark of the manufacturer (Article 11-5) Name oder registriertes Warenzeichen des Herstellers (Art 11-5) Nom ou marque enregistrree du fabricant (Art. 11-5) Nombre o marca registrada del fabricante (Art 11-5)
-
Nome e indirizzo del mandatario (Art 12-2)
Name and address of the agent (Article 12-2)
Name und Adresse des Aufragnehmers (Art 12-2)
Nom et adresse du mandataire (Art. 12-2)
Si rilascia la presente dichiarazione di prestazione sotto la responsabilita esclusiva del fabbricante di cui al punto 4.
03/06/2016 Montecchio Precalcino (VICENZA)
Il fabbricante si riserva di variare le caratteristiche e i dati riportate nel presente fascicolo in qualunque momento e alla preavviso, al fine di migliorare i propri prodotti.
Questo manuale, pertanto, non più essere considerato come un contratto nei confronti di terzi.
