| Tipo di prodotto | Stufa a legna |
| Marca | La Nordica |
| Modello | Lucy BII |
| Potenza nominale | 6 kW |
| Rendimento | 81,3 % |
| Combustibile | Cicchi di legna secca (umidità ≤ 20 %) |
| Consumo orario | 1,7 kg/h |
| Diametro di uscita dei fumi | 120 mm |
| Altezza minima del camino | 4,2 m |
| Depressione richiesta | 12 Pa |
| Temperatura dei gas di scarico | 232 °C |
| Dimensioni del focolare (L x H x P) | 270 x 328 x 308 mm |
| Dimensioni dell'apparecchio (H x L x P) | 480 x 950 x 491 mm |
| Peso | 120 kg |
| Volume riscaldabile | 172 m³ |
| Tipo di griglia | Griglia piana girevole |
| Presa d'aria esterna | Ø 120 mm (sezione min. 100 cm²) |
| Materiali | Lamiera d'acciaio, ghisa smaltata, ceramica termoradiante |
| Vetro | Ceramica resistente fino a 700 °C |
| Sistema di riscaldamento | Convezione (70 %) e irraggiamento (30 %) |
| Postcombustione | Integrata |
| Manutenzione | Pulizia regolare del vetro, del cassetto cenere e del camino |
| Distanze di sicurezza | Vedi manuale: 100 cm davanti alla porta, 50 cm di fronte e 30 cm lateralmente per il pavimento |
| Garanzia | 24 mesi (condizioni nel manuale) |
| Norma di riferimento | EN 13240 |
Domande frequenti - Lucy BII La Nordica
Domande degli utenti su Lucy BII La Nordica
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Riscaldamento in formato PDF gratuitamente! Trova il tuo manuale Lucy BII - La Nordica e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Lucy BII del marchio La Nordica.
MANUALE UTENTE Lucy BII La Nordica
ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE - IT
NORME DI SICUREZZA SUGLI APPARECCHI - Per il rispetto delle norme di sicurezza è obblatorioio installare eutilizzare i nostri prodotti seguendo scrupolosamente leindicazioni fornite nel presente manuale.
Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 «attuazione delle direttive 2011/65/CE e 2003/1 08/CE, relative sostenze alla riduzione dell'uso di sostenze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti ». il simbolo del cassetto Barrato riportato rìportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separamente dagli altri rifiuti. L'utente dovra, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnaria al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata racolta differenziate per l'awio successivo dell'apparecchiatura e dissessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatible, contribuire da evitare possibili effetti negativi sull'ambiente e sul salute e favorisca il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente, di cui al digs n. 22/1997 (articolo 50 e seguent del digs n. 22/1997).
DICHIARAZIONE DI CONFORMITA' DEL COSTRUTTORE
Oggett: Assenza di amianto e cadmio
Si dichiarare che tutti i nostri appearecchi vengono assemblati con materiali che non presentano parti di amiente o loro derivati e che nel materiale d'apporto utilizzato per le saldature non è presente/utilizzato in nessuna forma il cadmio, come previsto alla norma di riferimento.
Oggetto: Regolamento CE n. 1935/2004
Si dichiara che in tutti gli appearecchi da nei prodotti, i materiali destinati a venire a contatto con i cibi sono adatti all'uso alimentari, in conformità al Regolamento CE in oggetto.
ITALIANO - INDICE
- DATI TECHNICI 4
- AVVERTENZE GENERALI 4
- NORME PER L'INSTALLAZIONE 4
- SICUREZZA ANTINCENDIO 5
4.1. PRONTO INTERVENTO 5 - DESCRIZIONE TECHNICA 5
- CANNA FUMARIA 6
6.1.COMIGNOLO 6
6.2. COLLEGAMENTO AL CAMINO. 7
6.3. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO - AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE
- COMBUSTIBILI AMMESSI / NON AMMESSI 8
- ACCENSIONE 8
9.1. ACCENSIONE a BASSE EMISSIONI 9 - FUNZIONAMENTO NORMALE 9
10.1.USO DEL FORNO (dove presente) 10
10.2. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE 10 - MANUTENZIONE E CURA 10
11.1.PULIZIA VETRO 10
11.2.PULIZIA CASSETTO CENERE 10
11.3.PULIZIA CANNA FUMARIA 10
11.4. FERMO ESTIVO 11
11.5.LE MAIOLICHE (dove presente). 11
11.6.PRODOTTINPIETRAOLLARE(dove presente) 11
11.7.PRODOTTI VERNICIATI (dove presente) 11
11.8.PRODOTTI SMALTATI (dove presente) 11
11.9. COMPONENTI CROMATI (dove presente) 11 - DETERMINAZIONE DELLA POTENZA TERMICA 11
- CONDIZIONI DI GARANZIA 12
- DIMENSIONI 62

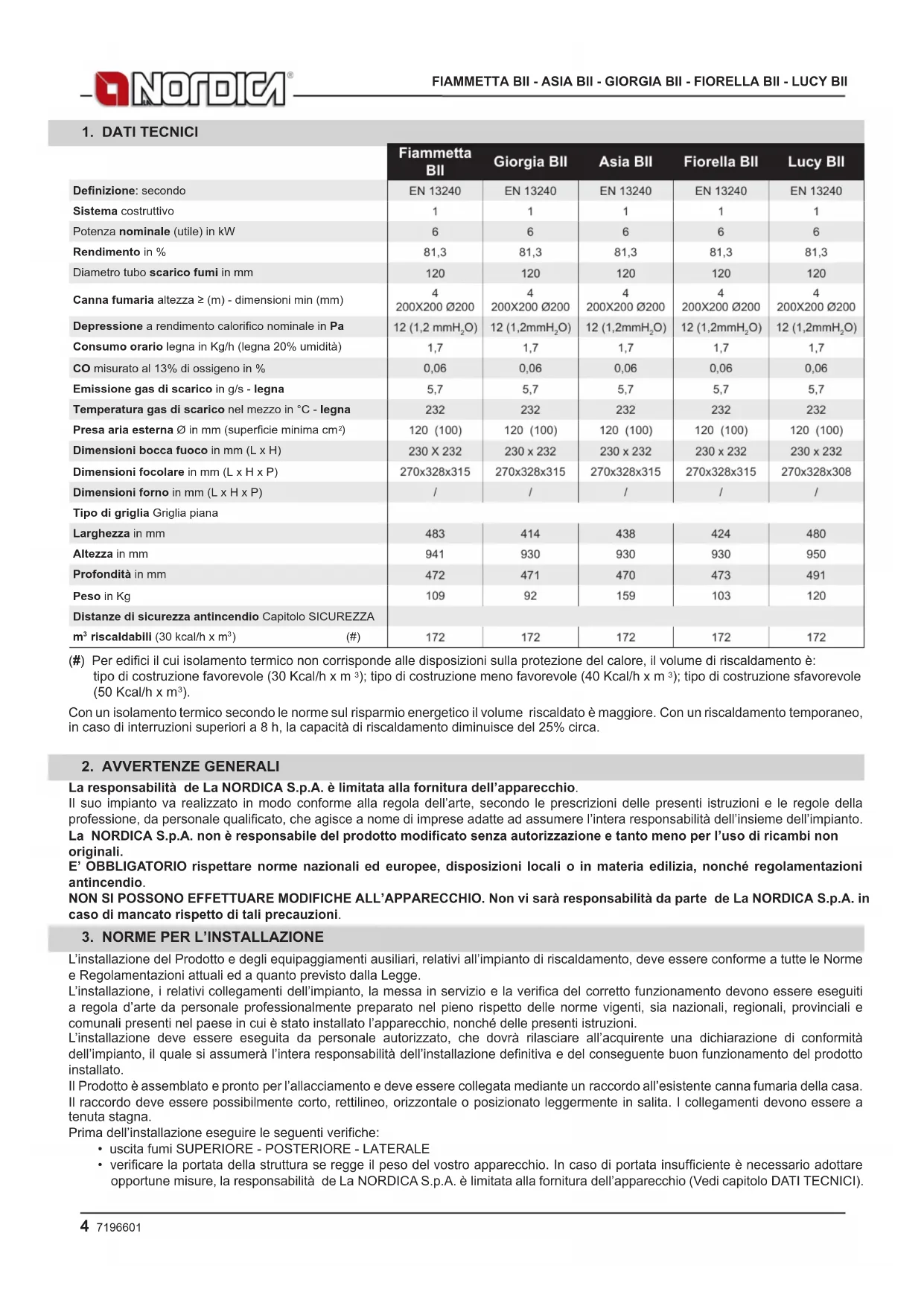

1. DATI TECHNICI
| Fiammetta BII | Giorgia BII | Asia BII | Fiorella BII | Lucy BII | |
| Definizione: secondo | EN 13240 | EN 13240 | EN 13240 | EN 13240 | EN 13240 |
| Sistema costruttivo | 1 | 1 | 1 | 1 | 1 |
| Potenza nominale (utile) in kW | 6 | 6 | 6 | 6 | 6 |
| Rendimento in % | 81,3 | 81,3 | 81,3 | 81,3 | 81,3 |
| Diametro tubo scarico fumi in mm | 120 | 120 | 120 | 120 | 120 |
| Canna fumaria altezza ≥ (m) - dimensioni min (mm) | 4200X200 Ø200 | 4200X200 Ø200 | 4200X200 Ø200 | 4200X200 Ø200 | 4200X200 Ø200 |
| Depressione a rendimento calorifico nominale in Pa | 12 (1,2 mmH2O) | 12 (1,2mmH2O) | 12 (1,2mmH2O) | 12 (1,2mmH2O) | 12 (1,2mmH2O) |
| Consumo orario legna in Kg/h (legna 20% umidità) | 1,7 | 1,7 | 1,7 | 1,7 | 1,7 |
| CO misurato al 13% di ossigeno in % | 0,06 | 0,06 | 0,06 | 0,06 | 0,06 |
| Emissione gas di scarico in g/s - legna | 5,7 | 5,7 | 5,7 | 5,7 | 5,7 |
| Temperatura gas di scarico nel mezzo in °C - legna | 232 | 232 | 232 | 232 | 232 |
| Presa aria esterna Ø in mm (superficie minima cm2) | 120 (100) | 120 (100) | 120 (100) | 120 (100) | 120 (100) |
| Dimensioni bocca fuoco in mm (L x H) | 230 X 232 | 230 x 232 | 230 x 232 | 230 x 232 | 230 x 232 |
| Dimensioni focolare in mm (L x H x P) | 270x328x315 | 270x328x315 | 270x328x315 | 270x328x315 | 270x328x308 |
| Dimensioni forno in mm (L x H x P) | / | / | / | / | / |
| Tipo di griglia Griglia piana | |||||
| Larghezza in mm | 483 | 414 | 438 | 424 | 480 |
| Altezza in mm | 941 | 930 | 930 | 930 | 950 |
| Profondità in mm | 472 | 471 | 470 | 473 | 491 |
| Peso in Kg | 109 | 92 | 159 | 103 | 120 |
| Distanze di sicurezza antincendio Capitolo SICUREZZA | |||||
| \( m^3 \) riscaldabili (30 kcal/h x m3) (#) | 172 | 172 | 172 | 172 | 172 |
(#) Per edifici il cui isolamento termico non corrisponde alle disposizioni sulla protezione del calore, il volume di riscaldamento è: tipo di costruzione favorevole (30 Kcal/h x m 3); tipo di costruzione meno favorevole (40 Kcal/h x m 3); tipo di costruzione sfavorevole (50 Kcal/h x m 3).
Con un isolamento termico secondo le norme sul risparmio energetico il volume riscaldato è maggiore. Con un riscaldamento temporaneo, in caso di interruzioni superiori a 8 h, la capacité di riscaldamento diminuisce del 25% circa.
2. AVVERTENZE GENERALI
La responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio.
Il suo impianto va realizzato in modo conforme alla regola dell'arte, seconde le prescrizioni delle presenti istruzioni e le regole della profession, da personale qualificato, che agisce a nome di imprese adatte ad assumere l'intera responsabilità dell'insieme dell'impiano.
La NORDICA S.p.A. non è responsabile del prodotto modificato alla autorizzazione e tanto meno per l'uso di ricambi non originali.
E' OBBLIGATORIO rispetto norme nazionali ed europee, dispositionsi locali o in materia edilizia, nonché regolamenti antincendio.
NON SI POSSONO EFFETTUARE MODIFICHE ALL'APPARECCHIO. Non vi sare responsabilita da parte de La NORDICA S.p.A. in caso di mancato rispetto di tali precauzioni.
3. NORME PER L'INSTALLAZIONE
L'installation del Prodotto e degli equipaggiamenti ausiliari, relativi all'impianto di riscaldamento, deve essere conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge.
L'installazione, i relativi collegamenti dell'impianto, la messa in servizio e la verifica del corretto funzionamento devono essere eseguiti a regola d'arte da personale professionalmente preparato nel piano rispetto delle norme vigenti, sia nazionali, regionali, provinciali e comunali presenti nel paese in cui è stato installato l'apparechio, nonché delle presenti istruzioni.
L'installatione deve essere eseguita da personale autorizzato, che dovra rilasciere all'acquirente una dichiarazione di conformità dell'impianto, il quale si assume l'intera responsabilità dell'in installatione definitiva e del consequencesb uon funzionamento del prodotto installato.
Il Prodotto è assemblato e pronto per l'allacciamento e deve essere collegata mediante un raccordo all'esistente canna fumaria della casa. Il raccordo deve essere possibilmente corto, rettilineo, orizzontale o posizionato leggermente in salute. I collegamenti devono essere a tenutaagna.
Prima dell'installazione eseguire le seguenti verifiche:
- uscita fumi SUPERIORE - POSTERIORE - LATERALE
-
verificare la portata della struttura se regge il peso del vosto apparecchio. In caso di portata insufficiente è necessario adottare opportune misure, la responsabilità de La NORDICA S.p.A. è limitata alla fornitura dell'apparecchio (Vedi capitolo DATI TECHNICI).
-
Accertarsi che il pavimento possa sostenere il peso dell'apparecchio e provvedere ad un adeguato isolamento nel caso sua costruito in materiale inflammabile (DIMENSIONI SECONDO L'ORDINAMENTO REGIONALE).
- Assicurarsi che nella stanza dove sare installato vi sua ventilazione adeguata, a tale proposito è fondamentale prestare attentione a finestre e porte con chiusuraagna (guarnizioni di tenuta).
- Evitare l'installation in locali con presenza di condotti di ventilazione collettivo, cappe con oswana estrattore, appearecchi a gas di tipo B, pompe di calore o la presenza di appearecchi il cui funzionamento contemporaneo possa mettere in depressione il locale (rif. Norma UNI 10683)
- Accertarsi che la canna fumaria e i tubi a cui verrà collegato l'apparecchio siano idonei, NON è consentito il collegamento di più apparecchi allo stesso camino.
Il diametro dell'aperture per il collegamento al camino deve corrispondere per lo meno al diametro del tubo fumo. L'apertura dovrebbe essere dotata di una connessione a muro per l'insertimento del tubo di scarico e di un rosone.
L installatione deve predeere l'accesso alle operazioni di pulizia e manutenzione del prodotto e della canna fumaria.
La NORDICA S.p.A. declina agli responsabilità per danni a cose e/o persone provocati dall'impianto. Inoltre non è responsabile del prodotto modificato perché autorizzazione è tanto meno per l'uso di ricambi non originali.
Il Vostro abituale spazzacamino di zona deve essere informato sull'installazione del prodotto, affinché possa verificarne il regolare collegamento alla canna fumaria ed il grado di efficienza di quest's ultima.
4. SICUREZZA ANTINCENDIO
Nell'installazione del prodotto devono essere osservate le seguenti misure di sicurezza:
a) Al fine di assicurare un sufficiente isolamento termico, rispetto la distance minima di sicurezza dal retro e da entrambi i lati da elementi costruttivi ed oggetti infiammabili e sensibili al calore (mobili, rivestimenti di legno, stoffe ecc.) (vedi Figura 4 a pagina 60 - A). Tutte le distance minime di sicurezza sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di fatto dei valori indicati;
b) Davanti alla porta del focolare, nell'area di radiazione della stessa non deve esserci alcun oggett o materiale di costruzione infiammabile e sensibile al calore a meno di 100 cm di distanza. Tale distanza cui assere ridotta a 40 cm qualora venga installata una protezione, retroventilata e resistente al calore, davanti all'intero componente da proteggere;
c) Qualora il prodotto sia installato su un pavimento di materiale infiammabile, bisogna prevedere un sostofondo ignifugo. I pavimenti in materiale infiammabile, come moquette, parquet o sughero etc., devono essere coperti da uno strato di materiale non infiammabile, ad esempio ceramica, pietra, vetro o acciaio etc. (dimensioni secondo l'ordinamento regionale). Il sostofondo deve sporgere frontalmente di almeno 50 cm e lateralmente di almeno altri 30 cm rispetto l'apertura della porta di carico (vedi Figura 4 a pagina 60-B);
d) Sopra al prodotto non devono essere presenti componenti inflammabili (es. mobili - pensili).
Il prodotto deve funzionare esclusivamente con il cassettocene inserto. I residui solidi della combustione (ceneri) devono essere raccolti in un contentatore ermetico e resistente al fuoco. Il prodotto non deve mai essere acceso in presenza di emissioni gassse o vapori (per esempio colla per Linoleum, benzina ecc.). Non depositate materiali inflammabili nelle vicinanze del prodotto .
Durante la combustioneiene sprigionata energia termica che comporta un marcato riscaldamento delle superfici, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anterio dell'apparechio. Evitate il contatto con tali elementi alla un corrispondente abbligamento protettivo ozza utensili accessori (guanti resistenti al calore, dispositivi di lavoro).
Fate in modo che i bambini siano consapevoli di quosti pericoli et teneteli lontani dal focolare durante il suo funzionamento.
Quando si utilizza un combustibile errato o troppo umido si formano dei depositi di catrame(creosoto) nella canna fumaria con il rischio d'incendio.
4.1. PRONTO INTERVENTO
Se si manifesta un incendio nel collegamento o nella canna fumaria :
a) Chiudere la porta di caricamento e del cassetto cenere.
b) Chiudere i registri dell'aria comburette
c) Spagnere tramite l'uso di estintori ad anidride carbonica (CO, a polveri)
d) Richiedere l'immediato intervento dei Vigili del Fuoco
NON SPEGNERE IL FUOCO CON L'USO DI GETTI D'ACQUA.
Quand la canna fumaria smette di bruciare bisogna farla verificare da uno specialista per individuare eventuali crepe o punti permeabili.
5. DESCRIZIONTE TECNICA
Le stufe a legna de La Nordica si addicono a riscaldare spazi abitativi per alcuni periodi. Come combustibili vengono utilizzati ceppi di legna. Questo e un appearechio a combustione intermittente.
La stufa-camino e costruita con lamiere d'acciaio zincato, ghisa smaltata e, a seconda delle versioni, ceramica termoradiante o piastre di pietra ollare. Il focolare è internamente rivestito di singole lastre in ghisa, la parte posteriore è estrabile. Grazie a dei fori calibrati, praticati su quest'ultima, viene garantito un apporto di aria pre-riscaldata all'interno del focolare, ottengo sono una post-combustione che augmente il rendimento e riduce le emissioni dei gas.
Al suo interno si trovava una griglia girevole estrabile. Sotto la griglia girevole si trovava un cassetto cenere estrabile con relativa porta di chiusura (Figura 8 a pagina 61 B).
Il vetroceramico della porta, in un unico pezzo (resistente fino a 700^ ), consente un'affascinante vista sulle fiamme ardenti ed impedisce agli fuoriuscita di scintille e fumo.
| ACCESSORI | ATTIZZATOIO GUANTO ANELLO Ø 120m | m raccordo aria |
| DI SERIE DI SERIE OPTIONAL |
Il riscaldamento dell'ambiente avviene:
per convezione (circa 70% : il passaggio dell'aria atraverso il doppio mantello della stufa rilascia calore nell'amiente.
per irraggiamento (circa 30% ):attraverso il vetro panoramico e le superfici esterne calde della stufa viene irraggiato calore nell'ambiente (Vedi capitolo DETERMINAZIONE DELLA POTENZA TERMICA).
La stufa è formita di registri per l'aria primaria e secondaria, con i quali viene regolata l'aria di combustione.
1A - Registro Aria PRIMARIA (Figura 6 a pagina 61).
Con il registrarippo在整个 la porta del focolare viene regolato il passaggio dell'aria primaria atraverso il cassettocene e la griglia in direzione del combustibile. L'aria primaria è necessaria per il processo di combustione. Il cassettocene deve essere svotato regolarmente, in modo che lacene non possa ostacolare l'entrata dell'aria primaria per la combustione. Attraverso I'aria primaria vieneanche mantenuto vivo il fuoco.
Durante la combustione di legna, il regatorio dell'aria primaria deve essere aperto solo un poco, poiché altrimenti la legna arde velocimento e la stufa si può surriscaldare (vedi paragrafo FUNZIONAMENTO).
2A - Registro Aria SECONDARIA (Figura 6 a pagina 61).
Nella parte superiore della porta del focolare si trova il registrar per l'aria secondaria. Questo registrar deve essere aperto (quindi spostato verso destra) in particolar modo per la combustione di legna (vedi paragrafo FUNZIONAMENTO).
Attraverso lo: regist e possiblregolare la potenza di riscaldamento della stufa. Lasciandolo leggermente aperto, a second del tiraggio del camino, e possibl mantener il vetro pulito.
La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale è la seguente:
| Consumo orario Kg/h | Aria PRIMARIA Aria | SECONDARIA Aria TERZIARIA | ||
| 1,7 | CHIUSA APERTA | PRETARATA | ||
6. CANNA FUMARIA
Requisiti fondamentali per un corretto funzionamento dell'apparecchio:
- la sezione interna deve essere preferibilmente circolare;
- essere termicamente isolata ed impermeabile e costruita con materiali idonei a resistere al calore, ai prodotti della combustione ed alle eventuali condense;
- essere priva di strozzature ed aveandamento verticale con deviazioni non superiori a 45^
- se già usata delve essere pulita;
- rispetto i dati tecnici del manuale di istruzioni;
Qualora le canne fumarie fosso a sezione quadrata o rettangolare gli spigoli interni devono essere arrotondati con raggio non inferiore a 20mm . Per la sezione rettangolare il rapporto massimo tra i lati delve essere ≤ 1,5
Una sezione troppo piccola provoca una diminuzione del tiraggio. Si consiglia un'altezza minima di 4 m.
Sono VIETATE e pertanto pregiudicano il buon funzionamento dell'apparecchio: fibrocimento, acciaio zincato, superfici interne ruvide e porose. In Figura 1 a pagina 58 sono riportati alcuni esemp di soluzione.
La sezione minima deve essere di 4dm^2 (per esempio 20× 20~cm ) per gli apparecchi il cui diametro di condotto è inferiore a 200 mm, o 6,25dm^2 (per esempio 25× 25~cm ) per gli apparecchi con diametro superiore a 200~mm .
Il tiraggio createo alla vostra canna fumaria delve essere sufficiente ma non effecssivo.
Una sezione della canna fumaria troppo importante cui presentare un volume troppo grande da riscaldare e+dunque provocare delle difficoltà di funzionamento dell'apparecchio; per evitare ciò provvedete ad intubare la stessa per tutte la sua altezza. Una sezione troppo piccola provoca una diminuzione del tiraggio.
ATTENZIONE: per quanto riguarda la realizzazione del collegamento alla canna fumaria e i materiali infiammabili attenersi a quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali infiammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria.
E' VIETATO far transitare all'interno della stessa tubazioni di impianti o canali di adduzione d'aria. E' proibito inoltre praticare aperture mobili o fisse, sulla stessa, per il collegamento di ulteriori apparecchi diversi (vedi capitolo COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO).
6.1.COMIGNOLO
Il tiraggio della canna fumaria dipendeanche dall'idoneita del comignolo.
E pertanto indispensable che, se costruito artigianalmente, la sezione di uscita si a due volte la sezione interna della canna fumaria (Figura 2 a pagina 58).
Dovendo sempre superare il colmo del fatto, il comignolo dovrà assicurare lo scaricoanche in presenza di vento (Figura 3 a pagina 59). Il comignolo deve rispondere ai seguenti requisiti:
- Avere sezione interna equivalente a quella del camino.
- Avere sezione utile d'uscita doppià di quella interna della canna fumaria.
Essere costruio in mode da impedire la penetrazione nella canna fumaria di pioggia, neve e di qualsiasi corpo estraneo. - Essere fácilmente ispezionabile, per eventuali operazioni di manutenzione e pulizia.
I prodotti con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).
I prodotti con le porte non a chiusura automatica (tip 2) devono essere collegate ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto previa sorveglianza.
Il tubo di collegamento alla canna fumaria deve essere più corto possibile, rettilineo orizzontale o leggermente in salita, ed a tenuta stagna. Il collegamento deve essere eseguito con tubi stabili e robusti, conforme a tutte le Norme e Regolamentazioni attuali ed a quanto previsto alla Legge, ed essere fissato ermeticamente alla canna fumaria.
Il diametro interno del tubo di collegamento deve corrispondere al diametro esterno del tronchetto di scarico fumi dell'apparecchio (DIN 1298).
ATTENZIONE: per quanto riguarda la realizazione del collegamento alla canna fumaria e i materiali inflammabili atteneri da quanto previsto alla Norma UNI10683. La canna fumaria deve essere adeguatamente distanziata da materiali inflammabili o combustibili mediante un opportuno isolamento o un'intercapedine d'aria. Distanza minima di sicurezza 25 cm.
La depressione al camino (TIRAGGIO) devesse di almeno 12 Pa (= 1.2 mm di colonna d'acqua). La misurazione deve essere fatt a sme pre apecchio caldo (resa calorifica nominale). Quando la depressione supera i 17 Pascal e necessario ridurla con l installation di un regolatore di tiraggio supplementare (valvola a farfalla) sul tubo di scarico o nel camino, come da normative vigenti.
Per un buon funzionamento dell'apparecchio è essenziale che nel luogo d'installazione venga immessa sufficiente aria per la combustione (vedi capitolo AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE).
6.3. COLLEGAMENTO ALLA CANNA FUMARIA DI UN CAMINETTO O FOCOLARE APERTO
Il canale fumi è il fatto di tubo che collega il Prodotto alla canna fumaria, nel collegamento devono essere rispettoati quosti simplici ma importantissimi principi:
Per nessuna ragione si dovra usare il canale fumo avente un diametro inferiore a quello del collarino di uscita di cui è dotato il Prodotto;
- Ogni metro di percorso orizzontale del canale fumo provoca una sensibile perdita di carico che dovrà eventualmente essere compensata con un innalzamento della canna fumaria;
- Il tratto orizzontale non dovrà comunique mai superare i 2 metri (UNI 10683);
Ogni curva del canale fumi riduce sensibilmente il tiraggio della canna fumaria che dovr èssere eventualmente compensata innalzandola adeguatamente;
- La Normativa UNI 10683 - ITALIA prede che le curve o variazioni di direzione non devono in nessun caso assere superlori a 2 compresa l'immissione in canna fumaria.
Volendo usare la canna fumaria di un caminetto o focolare aperto, sare necessario chiudere ermeticamente la cappa al di quello del punto di imbocco del canale fumo pos. A Figura 5 a pagina 60.
Se poi la canna fumaria è troppo grande (p.e. cm 30x40 oppure 40x50) è necessario intubarla con un tubo di acciaio Inox di almeno 200mm di diametro, pos. B, avendo cura di chiudere bene lo spazio rimanente fra il tubo e la canna fumaria immediatamente fatto al comignolo pos. C.
7. AFFLUSSO D'ARIA NEL LUOGO D'INSTALLAZIONE DURANTE LA COMBUSTIONE
Poiché quosti prodotti ricavano l'aria di combustione dal locale di installatione, e OBBLIGATORIO che nel luogo stesso venga immessa una sufficiente quantità d'aria. In caso di finestre e porta a tenuta stagn (es. Case costruite con il criterio di risparrio energetico) è possibile che I'ingresso di aria fresca non venga più garantito e quello compromette il tiraggio dell'apparecchio, il vosto benessere e la vostra sicurezza. Bisogna pertanto garantire una alimentazione aggiuntiva di aria fresca mediante una presa d'aria esterna posta nelle vicinanze dell'apparecchio oppuretramite la posa di una conduttura per I'aria di combustione che porti verso I'esterno od in un vicino locale aerato, ad eccezione del locale caldaia o garage (VIETATO).
IMPORTANTE. Per un miglior benessere e relativa ossigenazione dell'ambiente stesso, l'aria cui è essere prelevata direttamente dall'esterno. Per far quello il prodotto cui è essere collegato alla presa d'aria esterna tramite un raccordo (vedi capitolo DIMENSIONI e Figura 6 a pagina 61). Il tubo di collegamento deve essere liscio con un diametro minimo di 120mm ,deve avera una lunghezza massima di 3 m e presentare non più di tre curve. Qualora quello sa ia collegato direttamente con l'esterno deve essere dotato di un apposto frangivento.
L'entrata dell'aria per la combustione nel luogo d'installazione non deve essere ostruita durante il funzionamento del Prodotto. E' assolutamente necessario che negli ambienti, in cui vengono fatti funzionare prodotti con un tiraggio naturale del camino, venga immessa tanta aria quanta ne è necessaria per la combustione, ossia fino a 20 (<11kW) m^3/ ora. Il naturale ricircolo dell'aria deve essere garantito da alcune aperture fisse verso l'esterno, la loro grandezza è stabilita da relative normative in materia. Chiedete informazioni al Vostro spazzacamino di fiducia. Le aperture devono essere protette con delle griglie e non devono mai essere otturate. Una cappa di estrazione (aspirante) installata nella stessaStanza od in una confirmante provoca una depressione nell'ambiente. Questo provoca la fuori uscita di gas combusti (fumo denso, odore); èuhnque necessario assicurare un maggiore afflusso di aria fresca.
La depressione di una cappa aspirante pue, nella peggiore delle ipotesi, trasformare la canna fumaria del Prodotto in presa d'aria esterna risucchiando i fumi nell'ambiente con consequence gravisime per le persone.
8.COMBUSTIBILI AMMESSI / NON AMMESSI
I combustibili ammessi sono cepi di legna. Si devono utilizzato esclusivamente cepi di legna secca (contenuto d'acqua max. 20% ). Si dovrebbero caricare al massimo 2 o 3 cepi di legna. I peszi di legna dovrebbero ave una lunghezza di ca. 20-30 cm ed una circonferenza di massimo 30-35 cm.
I tronchetti di legno pressati non resinati devono essere usati con cautela per evitare surriscaldamenti dannosi all'apparecchio, in quanto quosti hanno un potere calorifico elevato.
La legna usata come combustibile deve ave un contento d'umidita inferiore al 20% e deve essere deposita in luogo asciutto. La legna umida rende l'accensione più difficile, poiché é nécessaria una maggiore quantità d'énergia per far evaporare l'acqua presente. Il contento umido ha inoltre lo svantaggio che, con l'abbassarsi della temperatura, l'acqua si condensa prima nel focolare e quindi nel camino causando un notevole deposito di fuliggine con successivo possibile rischio d'incendio della stessa.
La legna fresca contiene circa il 60% di H_2O , perci non è adatta ad essere bruciata. Bisogna collocarla in luogo asciutto e ventilato (per esempio sotto una tettoia) per almeno due anni prima di utilizzarla.
Tra gli altri NON possono essere bruciati: carbone, ritagli, cascami di corteccia e pannelli, legna umida o trattata con vernici, materiali di plastica; in tal caso decade la garanzia sull'apparecchio.
Carta e cartone devono essere utilizzati solo per l'accensione.
La combustione di rifiuti e VIETATA e danneggerebbe inoltre l'apparecchio e la canna fumaria, provocando inoltre danni alla salute ed in virtu del disturbo olfattivo a reclami da parte del vicinato.
La legna non è un combustibile a lunga durata e pertanto non è possibile un riscaldamento continuo durante la notte.
| Specie kg/mc kWh/kg Umidità 20% | ||
| Faggio 750 4,0 | ||
| Cerro 900 4,2 | ||
| Olmo 640 4,1 | ||
| Pioppo 470 4,1 | ||
| Larice* 660 4,4 | ||
| Abete rosso* | 450 4,5 | |
| Pino silvestre* | 550 4,4 | |
- LEGNI RESINOSI POCO ADATTI
ATTENZIONE: L'uso continu e prolongato di legna particolarmente ricca di oli aromatici (p.e. Eucalipto, Mirto, etc.) provoca il deterioramento (sfaldamento) repentino dei componenti in ghisa presenti nel prodotto.
I dati tecnici dichiarati sono stati ottenuti utilizzando essenza di faggio di classe "A1" come da normativa UNI EN ISO 17225-5 e umidità inferiore al 20% . L'utilizzo di altre essenze potrebbe comportare la necessità di regolazioni specifiche e potrebbe far ottenere rese diverse dal prodotto.
9. ACCENSIONE
IMPORTANTE: alla prima accensione è inevitabile che venga prodotto un odore sgradevole (dovuto dall'essicamento dei collanti presenti nella cordicella di guarnizione o dalle vernici protettive), il quale sparisce dato un breve utilizzo. Si deve comunque assicurare una Buona ventilazione dell'ambiente. Alla prima accensione Vi consigliamo di caricare una quantità ridotta di combustibile e di augmentare lentamente la resa calorifica dell'apparecchio.
Per una corretta prima accensione dei prodotti trattati con vernici per alte temperature, occorre sapere quanto segue:
i materiali di costruzione dei prodotti in questione non sono omogenei, infatti coesistono parti in ghisa e in acciaio.
- la temperatura alla quale il corpo del prodotto è sottoposto non è omogenea: da zona a zona si registrano temperature variabili dai 300^ ai 500^ ;
- durante la sua vita, il prodotto è sottomosto a cici alternati di accensioni e di spegnimento durante la stessa giornata e a cici di intenso utilizzato o di assoluto riposo al variate delle stagioni;
- prima di potersi definire rodato, il prodotto nuovo dovrè essere sottomosto a diversi cici di avviamento per poter consentire a tutti i materiali ed alla vernice di completare le varie sollecitazioni elastiche;
- in particolare inizialmente si potra notare l'emissione di odori tipici dei metalli sottoposti a grande sollecitatione termica e di vernice ancora fresca. Tale vernice, sebbene in fase di costruzione venga cotta a 250^ per quale ora, dovrà superare più volte e per una certa durata la temperatura di 350^ , prima di incorporarsi perfettamente con le superfici metalliche
Diventa quindi importante seguire quosti piccoli accorgimenti in fase di accensione:
- Assicuratevi che si garantito un forte ricambio d'aria nel luogo dove è installato l'apparecchio.
- Nelle prime accensioni, non caricareccessivamente la camera di combustione (circa metà della quantità indicata nel manuale d'istruzioni) e tenere il prodotto acceso per almeno 6-10 ore di continuo, con i registri meno aperti di甚么 significato nel manuale d'istruzioni.
- Ripetere questa operazione per almeno 4-5 o più volte, secondo la Vostra disponibilità.
- Successivamente caricare sempre più (seguido comunique quanto descripto sul libretto di istruzione relativamente al massimo carico) e tenere possibilmente lunghi i periodi di accensione evitando, almeno in questa fase iniziale, cicli di accensione-spegnimento di breve durata.
-
Durante le prime accessioni nessun oggetto dovrebbe essere appoggiato sull'apparecchio ed in particolare sulle superfici laccate. Le superfici laccate non devono essere toccate durante il riscaldamento.
-
Una volta superato il "rodaggio" si potra utiliser il Vostro prodotto come il motore di un'auto, evitando bruschi riscaldamenti con eccessivi carichi.
Per accendere il fuoco consigliamo di usare piccoli listelli di legno con carta oppure altri mezzi di accensione in commercio.
E VIETATO I'uso di tutte le sostanze liquide come per es. alcohol, benzina, petrolio e simili.
Le aperture per l'aria (primaria e secondaria) devono essere aperte contemporaneamente solo un po' (si delve aprireanche l'eventuale registro di accensione, e valvola a farfalla posta sul tubo di scarico fumi). Quando la legna comincia ad ardere si può ricaricare already the aria secondaria secoed le indicazioni riportate nel capitolo DESCRIZIONE TECNICA.
Durante esta fase, non lasciare mai il focolare penza supervisione.
Mai sovraccaricare l'apparecchio (consultare la tabella tecnica - quantita max. di combustibile caricabile / consumo orario). Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare l'apparecchio. La garanzia non copre i dati dovuti al surriscaldamento dell'apparecchio. Non accendere mai l'apparecchio quando ci sono gas combustibili nella stanza.
9.1. ACCENSIONE a BASSE EMISSIONI
La combustione除去 fumo è un tipo di accensione per ridurre in modo significativo le emissioni di sostanze nocive. La legna brucia gradualmente dall'alto verso il basso, così la combustione procede più lentamente ed in modo più controllato. I gas combusti, passando attraverso le alte temperature della fiamma, bruciano quasi completeness.
Metere i ciocchi di legna nel focolare ad una certa distanza uno dall'alto, come indicato in Figura 7 a pagina 61. Dispore in basso i più grossi e in alto i più fini, o in verticale nel caso di camere di combustione strette e alte. Collocare il modulo di accensione sopra alla catasta, disporre i primi ciocchi del modulo perpendicularamente alla catasta di legna.
Modulo di accensione. Questo modulo di accensione sostituisce quello di carta o cartone.
Preparare 4 ciocchi con una sezione trasversale di 3cm× 3cm e una lunghezza di 20~cm Figura 7 a pagina 61. Mettere i quattro ciocchi incrociati sopra la catasta di legna, trasversalmente adessa, con nel mezzo del modulo l'accendi fuoco, che cui esere per esempio lana di legna impregnata di cera. Un fiammifero è sufficiente per accendere il fuoco. Volendo si possono utilizzare ancche pezioni di legno più sottili: in tal caso ne occorra una maggiore quantità. Tenere aperte la valvola di scarico fumi e il registrar per l'aria comburette.
Dopo avee acceso il fuoco, lasciare il registrar che regola l'aria per la combustione nella posizione indicata :
| Combustibile Aria PRIMARIA Aria SECONDARIA Aria TERZIARIA | ||
| Legna CHIUSO 1/2 APERTO PRETARATA | ||
IMPORTANT:
non aggungere ulteriore legna tra una carica completa e l'altra;
non suffocare il fuoco chiudendo le prese d'aria;
- la pulizia regolare da parte di uno spazzacamino riduce le emissioni di polveri sottili.
- Queste indicazioni sono sostinente da ENERGIA Legno SVIZZERA www.energia-legno.ch
Dopo aver posizionato i registri correttamente inseire la carica di legna oraria indicata, evitare sovraccarichi che provocano solleciazioni anomale e deformazioni (secondo leindicazioni riportate nel capitolo DESCRIZIONE TECNICA). Bisogna sempre usare il prodotto con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La non osservanza di tale regola fa decadere la garanzia.
Gli apparecchi con chiusura automatica della porta (tip 1) devono obbligatoriamente funzionare, per motivi di sicurezza, con la porta del focolare chiusa (fatta eccezione per la fase di carico del combustibile o l'eventuale rimozione dellacene).
Gli apparecchi con le porte non a chiusura automatica (tip 2) devono essere collegati ad una propria canna fumaria. Il funzionamento con porta aperta è consentito soltanto molto tanto sorveglianza.
IMPORTANTE: Per motivi di sicurezza la porta del focolare può essere aperta solo durante il caricamento di combustibile. Il focolare deve rinanere chiuso durante il funzionamento ed i periodi di non-utilizzo.
Con i registri viene regolata l'emissione di calorie del focolare. Essi devono essere aperti secondo il bisogno calorifico. La migliorare combustione (con emissioni minime)iene raggiunta quando, caricando legna, la maggior parte dell'aria per la combustione passaattraverso il registro dell'aria secondaria.
Non si deve mai sovraccaricare l'apparecchio. Troppo combustibile e troppa aria per la combustione possono causare surriscaldamento e quando danneggiare la stufa, in particolare si potrebbero verificare delle rotture sulla parte inferiore della facciata. I danni causati da surriscaldamento non sono coperti da garanzia. Bisogna pertanto usare il prodotto sempre con la porta chiusa per evitare danneggiamenti dovuti all'eccessivo surriscaldamento (effetto forgia). La regolazione dei registri necessaria per l'ottenimento della resa calorifica nominale con una depressione al camino di 12 Pa (1,2 mm di colonna d'acqua) è la seguente: vedi capitolo DESCRIZIONE TECNICA. Questo è un apparecchio a combustione intermittente.
Oltre che alla regolazione dell'aria per la combustione, l'intensità della combustione e quindi la resa calorifica è influenzata dal camino. Un buon tiraggio del camino richiede una minore quantità d'aria per la combustione, nella scarso tiraggio necessita di una maggiore quantità d'aria per la combustione.
Per verificare la Buona combustione, controllate se il fumo che esce dal camino è trasparente. Se è bianco significa che l'apparecchio non è regolato correttamente o la legna è troppo bagnata; se inceve il fumo è grigio o nero è segno che la combustione non è completeness (è necessaria una maggior quantità di aria secondaria).
ATTENZIONE: Quando si agginge combustibile sopra alle braci in assenza di fiamma si potrebbe verificare un elevato sviluppo di fumi. Se quello dovesse avvenire si potrebbe formare una miscela esplosiva di gas e aria e, in casi estremi verificare un'esplosion. Per motivi di sicurezza si consiglia di eseguire una nuova procedura di accensione con utilizzo di piccoli listelli.
10.1.USO DEL FORNO (dove presente)
Graie all'apporto d'aria per la combustione la temperatura del forno cui siere sensibilmente influenzata. Un sufficiente tiraggio al camino e dei canali ben puliti per il flusso dei fumi roventi attorno al forno sono fondamentali per un buon risultato di cottura.
La padella forno e la griglia forno possono essere collocate su diversi piani.
Torte spesse e arrosti granidi sono da insertire al livello più basso. Torte piatte e biscotti vanno al livello medio. Il livello superiore può essere utilizzato per riscaldare o rosolare (vedi capitolo Descrizione Tecnica - ACCESSORI).
Quando si cucinano cibi molto umidi, torte con frutta o frutta stessa si produce acqua di condensa.
Durante la cottura puo svilupparsi del vapore acqueo che va a depositarsi superiamente o lateralmente sulla porta formando gocce d'acqua di condensa. Si tratta di un fenomeno fisico.
Aprendo brevamente e con attenzione la porta (1 o 2 volte, più spesso in caso di tempi di cottura più lunghi) si può far uscire il vapore dal vano di cottura e ridurre notevolmente la formazione di condensa.
10.2. FUNZIONAMENTO NEI PERIODI DI TRANSIZIONE
Durante il periodo di transizione, ovvero quando le temperature esterne sono più elevate, o in caso di improvviso aumento della temperatura si possono avere dei disturbi alla canna fumaria che fanno si che i gas combusti non vengono aspirati completeness. I gas di scarico non fuorescono più completeness (odore intense di gas).
In tal caso scuotete piu freuentamente la griglia e augmentate l'aria per la combustione. Caricate in seguito una quantita ridotta di combustibile facendo si che quello bruci più rapidamente (con sviluppo di fiamme) e si stabilizzi sono il tiraggio della canna fumaria.
Controllate quindi che tutte le aperture per la pulizia e i collegamenti al camino siano ermetici. In caso di incertezza dinunciate all'utilizzo dell'apparecchio.
11. MANUTENZIONE E CURA
Controllare e pulire, almeno una volta all'anno, la presa d'aria esterna. Il camino deve essere regolarmente ramazzato dallo spazzacamino. Fate controllare dal Vostro spazzacamino responsabile di zona la regolare installmente del prodotto, il collegamento al camino e l'airazione.
IMPORTANTE: La manutenzione deve essere eseguita esclusivamente ad apparechio freddo. Si possono usare esclusivamente parti di ricambio espresmente autorizzate ed offerte da La NORDICA S.p.A. In caso di bisogno Vi preghiamo di rivolverGi al Vs rivenditore specializzato. L'APPARECCHIO NON PUO ESSERE MODIFICATO!
11.1. PULIZIA VETRO
Tramite un specifico ingresso dell'aria secondaria la formazione di deposito di sporco, sul vetro della porta, viene efficamente rallentata. Non cui quene mai seere evitata con l'utilizzo dei combustibili solidi (es. legna umida) e quello non è da considerarsi come un difetto dell'apparecchio .
IMPORTANTE: la pulizia del vetro panoramicico deve essere eseguita solo ed esclusivamente a appareccchio freddo per evitarne l'esplosion. Per la pulizia si possono usare dei prodotti specifici oppure, con una palla di carta di giornale (quotidiano) inumida e passata nellacene. Non usare comunique panni, o prodotti abrasivi o chimicamente aggressivi.
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registo dell'aria secondaria, il sufficiente tiraggio del camino e la presenza dell'aria comburette sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.
ROTTURA DEL VETRI: i vetri esendo in vetroceramica resistenti fino ad uno sbalzo termico di 750^ , non sono soggetti a shock termici. La loro rottura cui estere causata solo da shock meccanici (urti o chiusura violenta della porta ecc.). Pertanto la sostituzione non è in garanzia.
11.2. PULIZIA CASSETTO CENERE
Tutti i prodotti hanno una griglia focolare ed un cassetto per la raccolta della ceneri Figura 8 a pagina 61. Vi consigliamo di svuotare periodicamente il cassetto alla cenere e di evitarne il riempimento totale, per non surriscaldare la griglia. Inoltre Vi consigliamo di lasciare sempre 3-4 cm di cenere nel focolare.
ATTENZIONE: le ceneri tolte dal focolare vanno riposte in un recipiente di materiale ignifugo dotato di un coperchio stagno. Il recipiente vaosto su di un pavimento ignifugo, lontano da materiali infiammabili fino allo spegnimento e raffreddamento completo delle ceneri.
11.3. PULIZIA CANNA FUMARIA
La corretta procedura di accensione, l'utilizzo di quantità e tipi di combustibili idonei, il correto posizionamento del registro dell'aria secondaria, il sufficiente tiraggio del camino e la presenza d'aria comburente sono indispensablei per il funzionamento ottimale dell'apparecchio e per mantenere pulito il vetro.
Almeno una volta l'anno è consigliabile eseguire una pulizia completa, o qualora sia necessario (problemi di mal funzionamento con scarsa resa). Un eccessivo deposito di fuliggine (creosoto) può provocare problemi nello scarico dei fumi e l'incendio della canna fumaria. La pulizia deve essere eseguita esclusivamente ad apparecchio freddo. Questa operazione, dovrebbe essere svolta da uno spazzacamino che contemporaneamente può effettuare un'ispezione.
Durante la pulizia bisogna togliere dall'apparecchio il cassetto cenere, la griglia ed il deflettore fumi per favorire la caduta della fuliggine. I deflettori sono disponibile estraibili delle loro sedi in quanto non sono fissati con nessuna vite. Apulizia eseguita gli stessi vanno riposizionati nelle loro sedi (Figura 9 a pagina 61).
ATTENZIONE: La mancanza del deflettore fumi provoca una forte depressione, con una combustione troppo veloce, eccessivo consumo di legna con relativo surriscaldamento dell'apparecchio.
11.4. FERMO ESTIVO
Dopo aver effettuato la pulizia del focolare, del camino e della canna fumaria, provedendo all'eliminazione totale della cenere ed altri eventuali residiui, è opportuno chiudere tutte le porte con i relativi registri focolare. Nel caso in cui l'apparecchio venga disconnesso dal camino, è opportuno chiudere il foro di uscita.
E' consigiliabile effettuare l'operazione di pulizia della canna fumaria almeno una volta all'anno; verificando nel contempo l'effettivo stato delle guarnizioni che se non risultassero perfettamente integre - cioe non più aderenti alla stufa - non garantirebbero il buon funzionamento dell'apparecchio! Si renderebbe quindi necessaria la loro sostituzione.
In caso di umidità del locale dove è posto l'apparecchio, sistemare dei sai assorbenti all'interno del focolare.
Proteggere le parti in ghisa, se si vuole mantenere inalterato nel tempo l'aspetto estetico, con della vaselina neutra.
11.5. LE MAIOLICHE (dove presente)
Le maiole La NORDICA S.p.A. sono prodotti di alta fattura artigianale e come tali possono presentare micro-punctinature, cavillature ed imperfezioni cromatiche. Queste caratteristiche ne testimoniano la pregiata natura.
Smalto e maiolica, per il loro diverso coefficiente di dilatazione, producono microscrepolature (cavillatura) che ne dimostrano l'effettiva autenticità.
Per la pulizia delle maioliche si consiglia di usare un panno morbido ed asciutto; se si usa un qualsiasi detergente o liquido, quest'ultimo potrebbe penetrare all'interno dei cavilli evidenziaroli in modo permanente.
11.6.PRODOTTINPIETRAOLLARE(dove presente)
La pietra ollare va pulita con della carta abrasiva molto fine o una spugna abrasiva. NON utilizzare alcun detergente o liquido.
11.7.PRODOTTI VERNICIATI (dove presente)
Dopo anni di utilizzo del prodotto, la variazione di colore dei particolari verniciati è un fenomeno del tutto normale. Questo fenomeno è dovuto alle notevoli escursioni di temperatura a cui il prodotto è soggetto quando è in funzione e all'invecchiamento della vernice stessa con il passare del tempo.
AVERTENZA: prima dell'eventuale applicazione della nuova vernice, bisogna pulire e rimuovere agli residuo alla superficie daverniciare.
11.8.PRODOTTI SMALTATI (dove presente)
Per la pulizia delle parti smaltate usare acqua saponata o detergente Neutro NON abrasivo o chimicamente NON aggressivo, a freddo.
Dopo la pulizia NON lasciare asciugare l'acqua saponata o il detergente, provvedere alla loro rimozione immediatamente.
NON usare carta vetrata o paglietta in ferro.
11.9. COMPONENTICROMATI (dove presente)
Qualora i componenti cromati dovessero divertare azzurrognoli a causa di un surriscaldamento, ciò può essere risolto con un adeguato prodotto per la pulizia.
12. DETERMINAZIONE DELLA POTENZA TERMICA
Non esiste regola assoluta che permetta di calculare la potenza corretta necessaria. Questa potenza è in funzione dello spazio da riscaldare, ma dipendeanche in grande misura dall'isolamento. In media, la potenza calorifica necessaria per una stanza adeguatamente isolata sare 30 kcal/h al m³ (per una temperatura esterna di 0 °C).
Siccome 1 kW corrisponde a 860 kcal/h, possiamo adottare un valore di 35W / m^3
Supponendo che desideriate riscaldare una stanza di 150m^3 (10 x 6 x 2,5 m) in un'abitazione isolata, vi occorreranno, 150m^3× 35W / m^3 = 5250W o 5,25 kW. Come riscaldamento principale un appearechio di 8 kW sera+dunque sufficiente.
| Valore significativo di combustione | Quantità richiesta in rapporto a 1 kg di legna secca | |||
| Carburante Unità kcal/h kW | ||||
| Legna secca (15% di umidità) kg 3600 | 4.2 | 1,00 | ||
| Legna bagnata (50% di umidità) | kg | 1850 | 2.2 | 1,95 |
| Bricchette di legna | kg 4000 | 5.0 | 0,84 | |
| Bricchette di legnite | kg 4800 | 5.6 | 0,75 | |
| Antracite normale | kg 7700 | 8.9 | 0,47 | |
| Coke | kg 6780 | 7.9 | 0,53 | |
| Gas naturale | m³ | 7800 | 9.1 | 0,46 |
| Nafta | L 8500 | 9.9 | 0,42 | |
| Elettricità | kW/h | 860 | 1.0 | 4,19 |
CONDIZIONI DI GARANZIA
- I prodotti La Nordica S.p.A. sono garantiti, nell'ambito della comunità europea, per un periodo di 24 mesi nella data di acquisito. L'acquisto deve essere provato da un documento fiscalemente valido rilasciato dal rivenditore (scontrino fiscale, fattura o bolla di trasporto) che identifichi il prodotto acquistato e la data di acquisito e/o consegna dello stesso.
ATTENZIONE: La presente garanzia convenzionale non sostituisce la garanzia prevista dalle norme europee a tutela dei Consumatori.
La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all'interno della Comunità Europea coperti dal servizio di centri di assistenza tecnica autorizzati (verificare sul site www.lanordica-extraflame.com)
Deve inolte intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove ha la sede legale e/o d'affari il venditore del prodotto La Nordica S.p.A.
Le presenti norme non si applicano nei casi di acquisito del prodotto nell'ambito di attività commerciali, imprenditoriali o professionali. In questi cui la garanzia del prodotto sare Limitata ad un periodo di 12 mesi alla data di acquisito.
GARANZIA ITALIA
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il libero di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rienti nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell'intervento sare a completo carico del consumatore. Quando richiedete l'intervento del Servizio Assistenza al Centro di Assistenza Autorizzato indicate sempre: - natura del difetto - modello del vostro appearechio - indirizzo completo - numero di Telefono
GARANZIA EUROPA
Cosa fare in caso di anomalia nel funzionamento del prodotto:
Consultare il libero di istruzioni per accertarsi che l'anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rienti nella tipologia di anomiale coperte da garanzia; in caso contrario il costo dell'intervento sare a completo carico del consumatore. Richiedete l'intervento del Servizio Assistenza o l'indirizzo del centro di assistenza tecnica autorizzato al venditoreindicando sempre:natura del difetto,modello del vostro appearechio,indirizzo completo e numero di Telefono.
Per il difetto di conformità manifestatosi nei primi 6 mesi di vita del prodotto il consumatore ha diritto alla riparazione del difetto sulla spesa.
Dal settimo al ventiquattresimo mese, nel caso in cui sua stato accerato un vizio di conformità, il consumatore dovra sostenere il costo della chiamata quando il venditore continuera a farsi carico del costo della manodopera e di eventuali ricambi funzionali utilizzati.
- Qualora il difetto riscontrato si riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplificativo e non ESAustivo, portata insufficiente degli impianti; errata installmentazione e/o manutenzione operata da personale non in possesso dei requisiti previsti delle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d'uso e cattiva manutenzione da parte del consumatore, rispetto a quanto riportato e raccomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita, decade la presente garanzia.
Non sono altresi compresi nella presente garanzia i dani subiti dal prodotto in assenza di cause provate imputabili a vizi di fabbricazione. Allo stesso modo sono escludi nella presente garanzia i vizi riconducibili al mancato correto funzionamento della canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell'acquisto,osi come tutti i difetti del prodotto dovuti ad incuria, rottura occidentale, manomissione e/o danneggiamento nel trasporto (graffi, ammaccature etc.), interventi eseguiti da personale non autorizzato ed ulteriori danni causati da erronei interventi del consumatore nel tentativo di porre rimedio all'inizioile guasto.
Sono escludi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglie in ghisa, materiali refrattari (es. Nordiker o altri), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i relativi componenti. Nei prodotti dlro lo scambiatore di calorie è escluso alla garanzia nel caso in cui non venga realizzato un adeguato circuito anticondensa che garantistica una temperature di ritorno dell'apparecchio di almeno 55 gradi. In generale sono escludi da garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l'uso e/o manutenzione o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all'utilizzo di detergenti aggressivi.
In caso di segnalazione di difetti non riscontrati poi in fase di verifica da parte di un technician autorizzato, l'intervento sare a completo carico del consumatore.
-
Qualora il ripristino alla conformità non fosse possibile attraverso la riparazione del prodotto/componente, si provvedera alla sostituzione, lasciando immutati la scadenza ed i termini di garanzia acquisiti al momento dell'acquisto del prodotto/componente da sostituire.
-
La Nordica S.p.A. declina agli responsabilità per eventuali danni che sono, direttamente o indirettamente, derivare a persona, animali e cose, in consulenza alla mancata osservanza di tutte le prescrizioni indicate nell'aposto libretto istruzioni e concernenti le avventenze in tema di installatione, uso e manutenzione del prodotto, scarabileanche dal situ internet.
- Sono escludi dalla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o altri.
- Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati alla La Nordica S.p.A. e nel caso di sostituzione del prodotto, il trasporto sareizzato. Nei casi in cui il technique fosse in grado di riparare il prodotto presso il domicilio dell'utente, è lo stesso si rifiutasse, il trasporto in lavoratorio e la riconsegnā saranno,invece a sua carico.
- Trascorso il periodo di 24 mesi di garanzia agli intervento di riparazione sare a completingo carico del consumatore.
- In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di La Nordica S.p.A. - (Vicenza-Italia)
ULTERIORI AVVERTENZE
- Utilizzare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come incineratore.
- Non utilizzato il prodotto come Scala o struttura di appoggio.
Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibiancheria o simili devono essere tenuti ad apposita distanza dal prodotto. Pericolo di incendio e danneggiamento del rivestimento.
Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell'utente e solleva il produttore da agli responsabilità civile e penale. - Qualsiasi tipo di manomissione o di sostuzione non autorizzata di particolari non originali del prodotto può essere pericoloso per l'incomità dell'operaatore e sollevano la ditta da agli responsabilità civile e penale.
Gran parte delle superfici del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare in contatto con queste parti sulla protezione o apposti mezzi, come ad esempio quanti a protezione termica
E' vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.
Il prodotto deve essere connesso elettricamente ad un impianto munito di un efficace sistema di messa a terra. - Spagnere il prodotto in caso di guasto o cattivo funzionamento.
Non lavare il prodotto con acqua. L'acqua potrebbe penetrare all'interno dell'unità e guastare gli isolamenti elettrici, provocando scosse elettriche.
Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, cosi come l'uso improprio e la mancata manutenzione come prevista dal costruttore.
Tutte le distance minime di sicurezza (cm) sono indicate sulla targhetta tecnica del prodotto e NON si deve scendere al di fatto dei valori indicati (Vedi DICHIARAZIONE DI PRESTAZIONE - INFORMAZIONI MARCATURA CE).
Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4.
Si rilascia la presente dichiarazione di prestazione sotto la responsabilita eslusiva del fabbricante di cui al punto 4.
(nome, posizione e firma - Name function and signature -
Si rilascia la presente dichiarazione di prestazione sotto la responsabilita esclusiva del fabbricante di cui al punto 4.
Dati e modelli non sono impegnativi: la ditta si riserva di apportare modifiche e migliorie allaclin preavviso.
