MODE D'EMPLOI KLHD1 CASIO

Conservez la documentation à portée de main pour toute référence future.

A lire en premier !

• CASIO COMPUTER CO., LTD. ne saurait être tenu pour responsable des pertes ou réclamations, de votre part ou de toute autre personne, résultant de l'utilisation de cette imprimante.
• La reproduction partielle ou intégrale de ce manuel sous quelque forme que ce soit, est interdite sans l'accord explicite de CASIO COMPUTER CO., LTD.
• Le contenu de ce manuel peut être changé sans préavis.
• Le logiciel est sans cesse révisé et mis à jour. C'est pourquoi le logiciel fourni et l'affi chage qu'il produit peuvent être différents des affi chages illustrés dans ce manuel, ou bien certains éléments décrits dans ce manuel peuvent avoir été supprimés.
• Les clichés et les exemples d'écran dans ce manuel présupposent que « English » a été sélectionné comme langue des menus. Les écrans obtenus lorsqu'une autre langue de menu a été sélectionnée peuvent être différents des clichés fi guant ici.
• Veuillez lire attentivement ce manuel avant d'utiliser le produit pour la première fois.

Sommaire

Consignes de sécurité 2

Précautions d'emploi 4

Partie 1 Informations préliminaires .... 5

Partie 2 Saisie de caractères et de symboles .... 8

Partie 3 Suppression et insertion de caractères .... 10

Partie 4 Polices, tailles des caractères et styles des caractères....10

Partie 5 Impression .... 12

Partie 6 Paramétrage de la forme .... 14

Partie 7 Utilisation de cadres .... 15

Partie 8 Création et impression d'une étiquette avec un logo .... 15

Partie 9 Mémoire .... 16

Partie 10 Paramétrage de l'imprimante .... 17

Partie 11 Référence .... 17

Annexe ......APP-1

Consignes de sécurité

Nous vous remercions d'avoir choisi cet excellent produit CASIO.

Avant de l'utiliser, lisez attentivement les Consignes de sécurité suivantes.

Conservez ce manuel à portée de main et utilisez-le comme référence aussi souvent que nécessaire.

Danger

Ce symbole signale une information qui, si vous l'ignorez ou l'appliquez mal à propos, crée un danger de mort ou de blessures personnelles graves.

Mise en garde

Ce symbole signale une information qui, si vous l'ignorez ou l'appliquez mal à propos, peut entraîner la mort ou des blessures personnelles graves.

Attention

Ce symbole signale une information qui, si vous l'ignorez ou l'appliquez mal à propos, peut entraîner des blessures personnelles ou des dommages matériels.

Exemples de symboles graphiques

indique ce que vous ne devez pas faire. Le symbole ci-contre vous signale que vous ne devez pas démonter le produit.

indique ce que vous devez faire.

Danger

Piles

Prenez immédiatement les mesures suivantes si du liquide devait pénétrer dans vos yeux.

1. Ne vous frottez pas les yeux ! Rincez-les bien à l'eau.

2. Contactez immédiatement un médecin.

Le liquide des piles alcalines peut entraîner la perte de la vue.

Mise en garde

Fumée, odeur anormale, surchauffe et autres anomalies

Cessez d'utiliser ce produit s'il émet de la fumée ou une odeur étrange, ou s'il génère de la chaleur. Un emploi continu crée un risque d'incendie et de choc électrique. Prenez immédiatement les mesures suivantes lorsqu'un des symptômes mentionnés ci-dessus apparaît.

1. Éteignez l'imprimante.
2. Contactez le revendeur initial.

Piles

Un emploi continu de l'imprimante avec des piles non étanches crée un risque d'incendie et de choc électrique. Si des piles fuient, cessez immédiatement d'utiliser l'imprimante et contactez votre détaillant.

Mal employées, les piles peuvent fuir et endommager les objets environnants, ou bien exploser, et provoquer un incendie ou des blessures personnelles. Veillez à toujours prendre les mesures suivantes.

• Ne jamais essayer d'ouvrir les piles ni de les court-circuiter.
• Ne jamais exposer les piles à la chaleur ni les incinérer.
• Ne jamais utiliser en même temps des piles usées et des piles neuves.
• Ne jamais utiliser en même temps différents types de piles.
• Ne pas recharger les piles.
• S'assurer que les pôles positifs (+) et négatifs (−) sont orientés correctement.

s et chutes

L'emploi de ce produit après un endommagement dû à une chute ou à un mauvais traitement crée un risque d'incendie ou de décharge électrique. En cas de dommage, prenez immédiatement les mesures suivantes.

1. Éteignez l'imprimante.
2. Contactez le revendeur initial.

⚠ Mise en garde

Démontage et modifi cationN'essayez jamais de démonter ce produit ni de le modifi er de quelque façon que ce soit. Ceci crée un risque de choc électrique, de brûlure et d'autres blessures personnelles.Confi ez toutes les vérifi cations internes, la maintenance et les réparations à votre revendeur initial.

Liquides et matières étrangèresL'eau, les boissons énergétiques, l'eau de mer, l'urine d'animal ou d'animal domestique ou les objets étrangers (morceaux de métal, etc.) pénétrant dans ce produit créent un risque d'incendie et de choc électrique. Prenez immédiatement les mesures suivantes lorsqu'un des symptômes mentionnés ci-dessus apparaît.1. Éteignez l'imprimante.2. Contactez le revendeur initial.

Garder à l'écart du feuNe jetez jamais ce produit au feu pour le mettre au rebut. Ceci crée un risque d'explosion, ce qui peut causer un incendie et des blessures personnelles.

Sac d'emballage en plastiqueFaites attention à ce que le sac en plastique dans lequel est enveloppé ce produit ne risque pas d'être ingéré ou mis sur la tête de quelqu'un. Ceci crée un risque de suffocation. Une attention particulière doit être apportée dans les familles ayant des enfants en bas âge.

Ne pas coller d'étiquettes sur des boîtes utilisées dans un four à micro-ondes.Ne collez pas d'étiquettes sur les boîtes que vous voulez réchauffer dans un four à micro-ondes. Les étiquettes contiennent du métal pouvant causer un incendie et des brûlures si elles sont chauffées dans un four à micro-ondes. La boîte sur laquelle l'étiquette est collée peut aussi se déformer.

Attention

Piles

Mal employées, les piles peuvent fuir et endommager les objets environnants, ou bien exploser, et provoquer un incendie ou des blessures personnelles. Veillez à toujours prendre les mesures suivantes.

- N'utilisez que les piles spécifiées pour ce produit.

- Retirez les piles de ce produit si vous prévoyez de ne pas l'utiliser pendant une période prolongée.

Conserver des copies de toutes données importantes.

Recopiez toutes données importantes sur un carnet ou autre chose. Les données en mémoire peuvent être perdues en cas de problème, de réparation ou d'usure des piles.

Objets lourds

Ne posez pas d'objets lourds sur ce produit. Ce produit pourrait causer des blessures personnelles en se renversant ou tombant.

Endroits instables

Ne posez jamais ce produit sur une surface instable, comme sur une étagère élevée. Il pourrait blesser quelqu'un en tombant.

Endroits à éviter

Ne laissez jamais ce produit aux endroits suivants. Ceci crée un risque d'incendie et de choc électrique.

- Endroits exposés à de grandes quantités d'humidité ou de poussière

- Coins cuisine ou endroits exposés à des fumées grasses - Près d'appareils de chauffage, sur un tapis chauffant ou à un endroit exposé à la lumière directe du soleil, dans un véhicule garé en plein soleil toute vitre close, ou endroit exposé à de très hautes températures.

Attention

Insertion et remplacement des piles

Les ressorts à l'intérieur du logement des piles ont des rebords coupants. Ne les touchez pas avec les doigts lorsque vous insérez ou remplacez les piles. Vous risqueriez de vous blesser.

Affi cheur

• N'appuyez jamais sur le panneau LCD de l'affi cheur et ne le soumettez pas à des chocs violents. Le verre peut se briser et causer de blessures personnelles.
• Si le panneau LCD devait se briser ou fi ssurer, ne touchez jamais le liquide à l'intérieur du panneau. Ce liquide peut provoquer une irritation de la peau.

- Si du liquide du panneau LCD devait pénétrer dans votre bouche, rincez-vous immédiatement la bouche avec de l'eau et contactez un médecin.

- Si du liquide du panneau LCD devait pénétrer dans vos yeux ou se répandre sur votre peau, rincez-vous immédiatement avec de l'eau pendant au moins 15 minutes et contactez un médecin.

Mise en garde concernant les éléments très chauds

La tête d'impression et les parties métalliques environnantes deviennent très chaudes. Ne les touchez pas. Ceci crée un risque de brûlure.

Précautions à prendre avec le coupe-bande

Ne touchez pas la tête d'impression ni le coupe-bande en insérant un doigt dans la sortie de bande. Vous risqueriez des coupures ou blessures.

Précautions d'emploi

Prenez les précautions suivantes pour garder votre imprimante en parfait état de fonctionnement pendant de nombreuses années.

• Évitez d'utiliser l'imprimante à des endroits exposés au soleil, à de l'humidité, à une charge électrostatique, à des changements subits de température et à des températures extrêmes. Plage de températures opérationnelle : 10°C à 35°C (50°F à 95°F).
• La capacité des piles devient plus faible à des températures égales ou inférieures à 10°C (50°F). Le message « LOW BATTERY! » (PILE FAIBLE!) apparaît plus rapidement que la normale. Dans ce cas, portez l'imprimante à un endroit exposé à la plage de température opérationnelle (10°C à 35°C (50°F à 95°F)).
• Ne soumettez jamais l'imprimante à des chocs ou impacts violents.
• Ne laissez jamais tomber de trombones, aiguilles ou objets similaires à l'intérieur de l'imprimante.
• Ne tirez jamais fort sur la bande et n'essayez pas de la renfoncer dans la cassette.
• Posez l'imprimante sur une surface plane pendant l'impression. Une surface inclinée peut rendre l'impression impossible.
• L'impression n'est pas nette lorsque la tête d'impression est sale. Si le cas se présente, procédez comme indiqué à la page 17 pour nettoyer la tête d'impression et le rouleau en caoutchouc.

Important!

• Prenez contact avec un distributeur lorsqu'un entretien est nécessaire.
• Notez que le fabricant ne sera pas tenu pour responsable en cas de pertes ou de réclamations de tiers pouvant découler de l'utilisation de ce produit.
• Notez que le fabricant ne sera pas tenu pour responsable de dommages résultant d'une perte de données provoquée par un dysfonctionnement, une réparation ou une interruption de l'alimentation.
• Il incombe à l'utilisateur de garder des notes de sauvegarde de données importantes.

Partie 1 Informations préliminaires

Important!

- Veuillez lire cette section avant d'essayer d'utiliser l'imprimante.

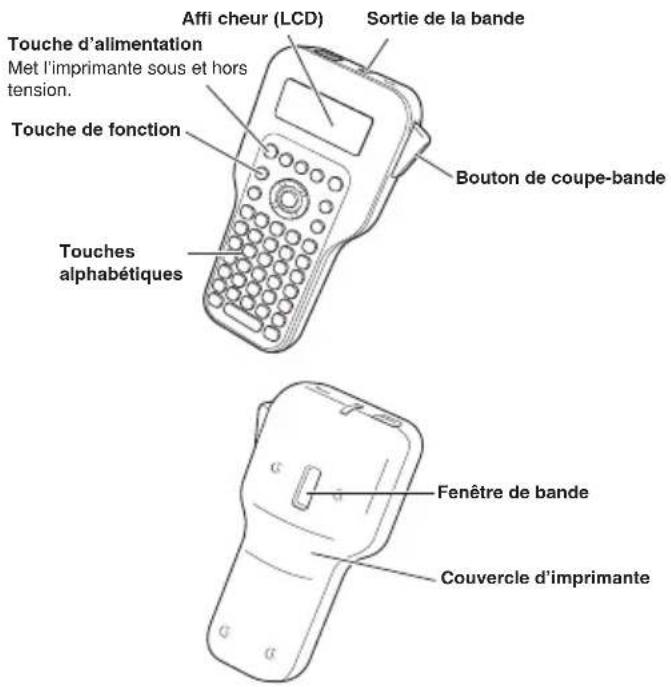

Guide général

Touche d'alimentation Met l'imprimante sous et hors tension. Touche de fonction Touches alphabétiques Affi cheur (LCD) Sortie de la bande Bouton de coupe-bande Fenêtre de bande Couvercle d'imprimante

Alimentation

L'imprimante peut fonctionner avec six piles alcalines de format AA. Veillez à n'utiliser que des piles alcalines.

Remplacement des piles

Un indicateur de piles faibles vous avertit quand la charge des piles est trop faible pour un fonctionnement correct. Le message « LOW BATTERY! » (Pile faible!) apparaît sur l'écran si la charge des piles est faible lorsque vous effectuez une des opérations suivantes.

• Mise sous tension de l'imprimante
- Exécution d'une impression

Lorsque le message « LOW BATTERY! OK/CANCEL » (PILE FAIBLE! OK/ANNULER) apparaît, appuyez sur OK pour le dégager de l'écran. Vous devriez pouvoir effectuer certaines opérations, mais celles qui consomment beaucoup d'électricité (comme l'impression) peuvent être impossibles si la charge des piles est trop faible. Quoiqu'il en soit, vous devez remplacer les piles dès que possible lorsque le message « LOW BATTERY! » (PILE FAIBLE!) apparaît.

Pour insérer les piles

Attention

- Les ressorts à l'intérieur du logement des piles ont des rebords coupants. Ne les touchez pas avec les doigts lorsque vous insérez ou remplacez les piles. Vous risqueriez de vous blesser.

1. Éteignez l'imprimante.

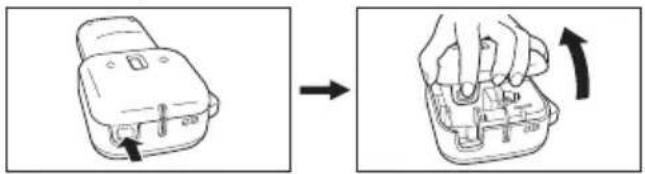

2. Tout en appuyant sur l'emplacement de la fl èche haut ( ), soulevez le couvercle de l'imprimante et ouvrez-le.

1. Insérez les piles dans le logement des piles.

- Veillez à utiliser des piles alcalines. - Assurez-vous que les pôles positifs (+) et négatifs (−) des piles sont orientés correctement lorsque vous insérez les piles.

1. Remettez en place le couvercle de l'imprimante.

Mise sous et hors tension de l'imprimante

Appuyez sur pour mettre l'imprimante sous et hors tension.

— TAPE WIDTH — ► 18mm 12mm 9mm

- Lorsque vous mettez l'imprimante sous tension, l'écran de sélection de largeur de bande apparaît. Utilisez ▲ et ▼ pour sélectionner la largeur de bande que vous voulez utiliser, puis appuyez sur OK.

Réinitialisation de la mémoire

Vous devez réinitialiser la mémoire de l'imprimante la première fois que vous utilisez l'imprimante.

Important!

- La réinitialisation de la mémoire de l'imprimante supprime toutes les données mémorisées.

Pour réinitialiser la mémoire

1. Assurez-vous que l'imprimante est éteinte.

2. Tout en tenant et la touche d'espacement enfoncées, appuyez sur pour allumer l'imprimante.

- Ce message vous invite à confirmer si l'imprimante doit être initialisée ou non.

INITIALIZE? OK/CANCEL

1. Relâchez la touche d'espacement et (1)
2. Appuyez surOK pour initialiser l'imprimante ou sur pour abandonner sans rien initialiser.

Spécifi cation de la langue des menus

Vous pouvez sélectionner l'anglais, l'allemand, le français, l'italien, l'espagnol, le suédois, le portugais ou l'indonésien pour l'affi chage des menus et messages.

Pour plus d'informations sur le changement de langue, voir page 17.

Fonction d'extinction automatique

Si vous n'effectuez aucune opération pendant environ six minutes, l'imprimante

s'éteint automatiquement. Pour la rallumer, appuyez sur

• L'imprimante sauvegarde le texte saisi avant l'extinction.

Rappel d'une phrase de la mémoire

Si l'imprimante est éteinte ou si l'imprimante s'arrête automatiquement pendant la création d'une phrase, celle-ci sera temporairement sauvegardée dans la mémoire de l'imprimante. Lorsque vous rallumez l'imprimante, le message « [OK] TO RECALL » ([OK] POUR RAPPELER) apparaît. En appuyant sur OK vous pouvez rappeler la phrase actuellement enregistrée dans la mémoire.

Cartouches de bande

Procédez de la façon suivante pour insérer une cartouche de bande dans l'imprimante.

Important!

• N'essayez jamais de renfoncer la bande dans la cassette. Une fois que la bande est sortie de la cassette, il n'est plus possible de la rembobiner. Si vous essayez l'imprimante peut tomber en panne.
• Les largeurs de bande pouvant être utilisées avec cette imprimante sont les suivantes : 6 mm (1/4"), 9 mm (3/8"), 12 mm (1/2"), 18 mm (3/4).

Pour insérer une cartouche de bande

1. Assurez-vous que l'imprimante est éteinte.

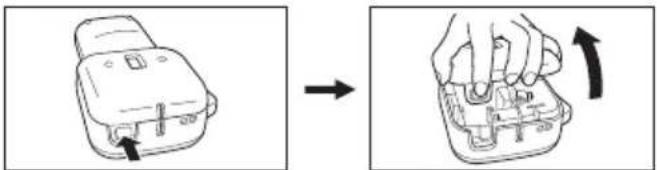

2. Tout en appuyant sur l'emplacement de la fl èche haut ( ), soulevez le couvercle de l'imprimante et ouvrez-le.

- Ne touchez jamais la tête d'impression ni aucun élément métallique près de la tête. Ces éléments deviennent très chauds et vous risquez de vous brûler en les touchant.

1. Retirez l'obturateur de la nouvelle cartouche de bande et assurez-vous que la bande est prête à l'emploi.

- Assurez-vous que la bande est sous le guide de bande et qu'elle n'est pas pliée ou tordue.

1. Tirez la bande d'environ 3 cm (1 ^3/_16 ).

Important!

• Une fois la bande tirée, il n'est plus possible de la renfoncer dans la cartouche.

• Ne tirez jamais trop fort sur la bande. Le ruban encreur pourrait se rompre et causer un problème.

• Utilisez un crayon ou un objet fin pour retendre le ruban encreur comme indiqué sur l'illustration. Notez que la bande ne bouge pas à ce moment.

• Si le ruban encreur est détendu lorsque vous l'insérez dans l'imprimante, il peut rompre et causer un autre problème.

• Veillez à retendre le ruban encreur sur la bobine dans le sens indiqué par la fl èche (a).
• Tournez la bobine jusqu'à ce que l'autre bobine (b) se mette à tourner dans le sens indiqué par la fl èche. Ceci indique que le ruban encreur est bien tendu.

1. Insérez la cartouche de bande dans l'imprimante, en vous assurant que la bande et le ruban encreur passent bien entre la tête et le rouleau.

1. Fermez le couvercle de l'imprimante.
2. Allumez l'imprimante et appuyez sur FUNC puis deux ou trois fois sur (Avance) pour vous assurer que la bande sort sans problème.
3. Si la bande ne sort pas normalement, éteignez l'imprimante et recommencez à partir du point 1 ci-dessus.

Partie 2 Saisie de caractères et de symboles

Important!

- Vous pouvez saisir jusqu'à 80 caractères par étiquette. Après le 80^ème caractère, toute autre saisie est impossible.

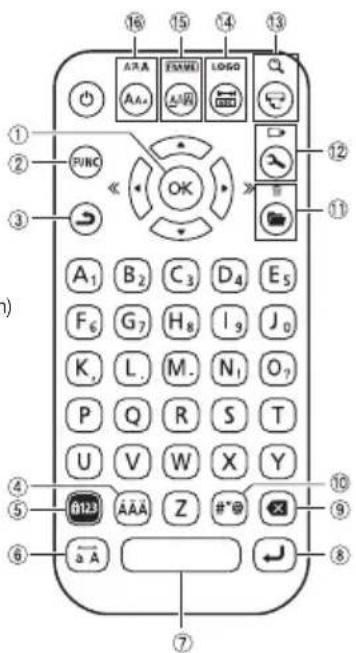

Nom des touches

① OK
② Fonction
③ Annuler
④ Accent
⑤ Verrouillage numérique
⑥ Majuscules
⑦ Espace
⑧ Retour
⑨ Espace arrière
⑩ Symbole
⑪ Mémoire (Tout supprimer)
⑫ Paramétrage (Avance)
⑬ Imprimer (Aperçu avant impression)
⑭ Longueur de bande (Logo)
⑮ Style de caractères (Cadre)
⑯ Taille des caractères (Police)

16 15 14 13 A/A A E/SMEI LOGO A.A. A/R OK 12 11 ① ② ③ A₁ B₂ C₃ D₄ E₅ F₆ G₇ H₈ I₉ J₀ K, L, M, N₁ O₇ P Q R S T U V W X Y ④ ⑤ 0123 AAA Z #*# ⑥ s A ⑦

Symboles et indicateurs apparaissant sur l'affi cheur

Avant de saisir des caractères, vous devriez vous familiariser avec les symboles et indicateurs apparaissant sur l'affi cheur de l'imprimante.

① Indicateur de fonction
② Indicateur d'accent (page 9)
③ Indicateur de verrouillage numérique (page 9)
④ Indicateurs de largeur de bande (page 17)
⑤ Curseur
⑥ Repères de position des caractères
⑦ Indicateur d'impression en miroir (page 14)

⑧ Indicateur de texte vertical (page 14)
⑨ Indicateurs de style (page 12)
⑩ Indicateur de police (page 11)
⑪ Imageur (page 9)
⑫ Longueur de bande (page 14)
⑬ Indicateur de taille de caractères (page 11)
⑭ Indicateur de majuscules (page 9)

Saisie élémentaire de caractères alphanumériques

Remarque

- Si vous maintenez une touche enfoncée, l'opération ou la saisie correspondante se répétera rapidement jusqu'à ce que vous relâchiez la touche.

Pour saisir des caractères alphanumériques

1. Mettez l'imprimante sous tension (page 6).
2. Spécifi ez la largeur de bande.

3. Saisissez la première ligne de caractères.

4. Pour basculer entre majuscules et minuscules, appuyez sur a A:

5. Pour saisir des nombres, appuyez sur 0123 le pression sur 0123 permet aussi de saisir des symboles (., - ! ?) avec la touche de symbole dans le coin inférieur droit du clavier.

- Si vous vous trompez de caractère, appuyez sur ✗ pour le supprimer et saisir le bon. Voir page 10 pour plus de détails sur l'édition de texte.

1. Lorsque vous atteignez la fi n d'une ligne, appuyez sur pour marquer un retour de ligne.

- Un retour à la ligne est indiqué sur l'affi cheur par le symbole. Ce symbole indique l'endroit où les lignes changent. L'imageur indique le nombre de lignes insérées dans l'étiquette. Chaque ligne de l'étiquette est indiquée par une ligne horizontale dans la zone de l'imageur. La ligne actuellement en cours d'édition est indiquée par une ligne clignotante.

Exemples

Deux lignes de texte, ligne 2 en cours d'édition
Trois lignes de texte, ligne 2 en cours d'édition

- Il est possible de saisir une ligne au maximum avec une bande de 6 mm ( ^1/4 ") et 9 mm ( ^3/8 ") de largeur, deux lignes avec une bande de 12 mm ( ^7/2 ) de largeur et trois lignes avec une bande de 18 mm ( ^3/4 ") de largeur.

1. Saisissez les caractères sur la seconde ligne.
2. Pour imprimer le texte saisi, appuyez sur 📋. Pour plus de détails sur l'impression, voir page 12.

Pour saisir des caractères accentués

1. Appuyez sur ÁAÁA
2. Appuyez sur la touche correspondant au caractère accentué que vous voulez saisir.
3. Un menu de caractères accentués apparaît.
4. Utilisez ◀ et pour sélectionner le caractère accentué souhaité, puis appuyez sur OK.

Symboles et illustrations

Une pression sur # permet de saisir des symboles et des illustrations.

Pour saisir des symboles et des illustrations

1. Appuyez sur#@

2. Utilisez et pour sélectionner le groupe SYMBOL (SYMBOLE) ou ILLUST (ILLUSTRATION) puis appuyez sur OK.

3. L'écran de sélection correspondant au groupe (SYMBOL ou ILLUST) sélectionné apparaît.

4. Utilisez les touches directionnelles pour sélectionner le symbole ou l'illustration que vous voulez saisir puis appuyez sur OK

Partie 3 Suppression et insertion de caractères

Déplacement du curseur

Pour déplacer le curseur de cette façon :	Faites ceci :
Déplacer vers la gauche Appuyez sur ◀
Déolacer vers la droite Appuyez sur ▶
Aller sur le premier (le plus à gauche) caractère du texte	Appuyez sur FUNC puis sur ◀.
Aller sur le dernier (le plus à droite) caractère du texte	Appuyez sur FUNC puis sur ▶.
Déplacer rapidement Appuyez en continu sur ◀ ou ▶

Pour supprimer des caractères

1. Utilisez ◀ e▶ pour faire avancer le curseur à la droite du caractère que vous voulez supprimer.
2. Appuyez sur ✗ pour supprimer le caractère à la gauche de la position du curseur.
3. Si le curseur se trouve sur le premier caractère (tout à gauche), une pression sur Supprimera le premier caractère.

Pour dégager l'affi chage

Appuyez sur FUNC puis sur (Tout supprimer). À ce moment le message « CLEAR? OK/CANCEL »(EFFACER? OK/ANNULER) apparaît à l'écran pour confi rmer l'effacement de l'affi chage. Appuyez sur OK pour effacer ou sur → pour abandonner sans rien effacer.

Pour insérer des caractères

1. Utilisez ◀ et pour faire avancer le curseur et le positionner à l'endroit où vous voulez insérer les caractères.
2. Saisissez les nouveaux caractères.
3. Les caractères sont insérés à la position actuelle du curseur.

Partie 4 Polices, tailles des caractères et styles des caractères

Sélection d'une police

Votre imprimante vous offre le choix entre huit polices (voir ci-dessous). La police actuellement sélectionnée est indiquée par une icône (contenant une lettre et un nombre) dans le coin supérieur droit de l'écran.

Police Indicateur Exemple
SANS-SERIF	^1A	ABC
SANS-SERIF RND(Sans-serif Rounded)	^2A	ABC
ROMAN	^3A	ABC
COURIER	^4A	ABC
POP	^5A	ABC
SLAB SERIF	^6A	ABC
BORDEAUX HEAVY	^7A	ABC
CURSIVE	^8A	ABC

Vous pouvez spécifi er une police pour le texte que vous venez de saisir ou une police par défaut, qui sera automatiquement utilisée lorsque vous créerez une nouvelle étiquette.

Important!

- Le réglage de police s'applique à l'ensemble des caractères. Vous ne pouvez pas spécifi er différentes polices pour des caractères particuliers.

Pour changer le réglage de police par défaut

1. Appuyez sur pour affi cher le menuSET UP (PARAMÉTRAGE).

2. Utilisez ▲ et▼ pour sélectionner DEFAULT FONT (POLICE PAR DÉFAUT) puis appuyez sur OK.

3. Utilisez ▲ et ▼ pour sélectionner la police que vous voulez utiliser par défaut, puis appuyez sur OK.

- La police par défaut spécifiée sera utilisée en priorité pour toutes les nouvelles étiquettes. Pendant la saisie de texte, vous pouvez changer la police de la façon suivante, si vous le souhaitez.

Pour changer la police du texte juste saisi

1. Après avoir saisi le texte souhaité, appuyez sur FUNC puis sur (Police).

2. Utilisez ▲ et▼ pour sélectionner la police que vous voulez utiliser, puis appuyez sur OK.

- Le réglage est appliqué et l'écran de saisie de texte réapparaît.

Taille des caractères

Vous avez le choix entre quatre tailles de caractères : Très large, Large,

Moyen, et Petit.

Ci-dessous des exemples pour chaque cas.

Les changements de taille des caractères ne s'appliquent qu'au texte imprimé. La taille du texte affi ché ne change pas.

Important!

• La taille maximale des caractères pouvant être imprimés dépend de la largeur de la bande mise dans l'imprimante et du nombre de lignes de texte à imprimer.
• La taille de caractères sélectionnée s'applique à l'ensemble des caractères. Vous ne pouvez pas spécifi er différentes polices pour des caractères particuliers.

Pour sélectionner une taille de caractères

1. Saisissez du texte.
2. Appuyez sur A pour affi cher le menu de réglage de taille.
3. Utilisez ▲ et pour amener le pointeur sur la taille de caractères que vous voulez utiliser, puis appuyez sur OK.

Styles de caractères

Vous pouvez affecter six styles de caractères : normal, gras, contour, ombrage, souligné et case. Ci-dessous des exemples pour chaque cas.

Style Indicateur Exemple
Normal Aucun		ABC.XYZ
Gras	A	ABC.XYZ
Contour	A	ABC.XYZ
Ombrage	A	ABC.XYZ
Souligné	A	ABC.XYZ
Case	A	ABC.XYZ

Les changements de style des caractères ne s'appliquent qu'au texte imprimé. L'aspect du texte affi ché ne change pas, mais les indicateurs de styles de caractères vous signalent le style de caractères utilisé.

Pour spécifi er un style de caractères

1. Appuyez sur pour affi cher l'écran de réglage du style de caractères.
2. Utilisez et pour amener le pointeur sur le style de caractères que vous voulez utiliser, puis appuyez sur OK.

Partie 5 Impression

Précautions à prendre lors de l'impression

• Ne coupez jamais l'alimentation pendant l'impression.
• Assurez-vous que la sortie de bande n'est pas bloquée avant d'imprimer.
• N'actionnez jamais le coupe-bande pendant l'impression (indiqué par le message « NOW PRINTING » (IMPRES EN COURS) à l'écran).

Important!

- Ne touchez jamais le coupe-bande pendant la coupure de la bande. Vous pourriez vous couper ou blesser.

Impression d'un bande

Il suffi t d'appuyer sur la touche pour imprimer une bande.

Pour affi cher un aperçu avant l'impression

1. Appuyez surFUNC puis sur (Aperçu avant impression).
   • L'image qui apparaît défi le entièrement sur l'écran.
2. Pour arrêter le défi lement, appuyez sur OK. Appuyez une nouvelle fois sur OK pour refaire défi ler l'image.
3. Lorsque vous dégagez l'aperçu vous revenez automatiquement à l'écran affi ché juste avant.
   • Pour dégager l'aperçu en cours, appuyez sur

Pour imprimer une bande

1. Lorsque l'écran de saisie de texte est affi ché, appuyez sur 📋 • L'écran permettant de spécifi er le nombre de copies apparaît.
2. Utilisez ◀ et ▶ pour spécifi er le nombre de copies.
3. Vous pouvez aussi saisir une valeur pour le nombre de copies.
4. Appuyez surOK pour imprimer.
5. Pour arrêter l'impression en cours, appuyez sur
6. Lorsque l'impression est terminée, appuyez sur le bouton de coupe-bande pour couper la bande.

Important!

Assurez-vous que l'impression est complètement arrêtée avant de couper la bande. Si la bande est coupée pendant l'impression, un bourrage peut se produire ce qui peut endommager l'imprimante.

Pour coller une bande sur une surface

1. Si nécessaire, coupez la bande à la taille souhaitée avec une paire de ciseaux ou un autre instrument.
2. Enlevez la feuille arrière de la bande et collez celle-ci sur la surface souhaitée.

Feuille arrière Bande

• En pliant un coin de la bande vous pourrez détacher plus facilement la feuille arrière.
• Lorsqu'une étiquette est décollée d'une surface, des résidus de colle peuvent rester sur la surface.

Important!

N'essayez pas de coller une étiquette sur les objets ou aux endroits suivants.

• Sur une surface exposée à la lumière directe du soleil ou à la pluie
• Sur le corps d'une personne ou d'un animal
• Sur un poteau, une barrière ou une structure ne vous appartenant pas.
• Sur une boîte utilisée pour faire réchauffer des aliments dans un four à micro-ondes

Surfaces inadaptées (L'étiquette peut ne pas coller.)

• Surfaces rugueuses
• Surfaces humides, grasses, poussiéreuses ou sales
• Matières plastiques spéciales (silicone, polypropylène, etc.)

Partie 6 Paramétrage de la forme

Vous pouvez procéder de la façon suivante pour régler les paramètres de direction, d'impression en miroir, d'alignement, d'espacement et de longueur de bande.

Réglage des paramètres de direction, d'impression en miroir, d'alignement et d'espacement

1. Saisissez le texte souhaité.
2. Appuyez sur
3. Utilisez et pour sélectionner le paramètre que vous voulez changer puis appuyez sur OK.
4. Utilisez et pour changer le réglage.
5. Appuyez suOK pour revenir à l'écran de saisie de texte.

Lorsque ce réglage est sélectionné :	Utilisez et pour sélectionner l’option souhaitée :
DIRECTION (SENS)	HORIZONTAL (HORIZONTAL) : Positionne le texte de gauche à droite.VERTICAL (VERTICAL) : Positionne le texte de haut en bas.
MIRROR (MIROIR)	NORMAL (NORMAL) : Imprime la bande normalement.MIRROR (MIROIR) : Imprime une image miroir sur une bande spéciale thermocollante disponible en option.
ALIGN (ALIGNEMENT)	LEFT (GAUCHE) : Aligne le texte sur la gauche.CENTER (CENTRE) : Centre le texte.RIGHT (DROITE) : Aligne le texte sur la droite.EQUAL (ÉGAL) : Espace de manière égale le texte pour remplir tout l’espace disponible.
PITCH (PAS)	Spécifi ez un des réglages suivants pour le pas (espacement entre les caractères) : «NONE» (SANS) (0 mm), «NARROW» (ÉTROIT) (1 mm) ou «WIDE» (LARGE) (2 mm). La longueur de bande change en fonction du pas spécifié. Ce paramètre ne peut pas être changé lorsque EQUAL (ÉGAL) est sélectionné pour le paramètre ALIGN (ALIGNEMENT) et lorsque FIX (FIXE) est sélectionné pour le paramètre TAPE LENGTH (LONG. BANDE).

Réglage de la longueur de bande

Vous pouvez spécifi er la longueur de bande d'une des façons suivantes.

• AUTO (AUTO) : Ajuste automatiquement la longueur de la bande en fonction du nombre de caractères.
• FIX (FIXE) : Maintient une longueur de bande fixe de 0 cm (0") à 99,9 cm (39 ^5 / _16 ).

Pour que la longueur de bande se règle automatiquement (AUTO)

1. Appuyez sur
2. Utilisez ▲ et pour sélectionner AUTO puis appuyez sur OK.

Pour spécifi er une longueur de bande fi xe (FIX)

1. Appuyez sur ABC
2. Utilisez ▲ et pour sélectionner FIX (FIXE).

3. Utilisez ◀ et ▶ pour spécifi er la longueur de bande puis appuyez surOK.

4. À chaque pression de ◀(−) ou ▶+) la longueur de bande change de 0,1 incrément.

5. Vous pouvez aussi saisir une valeur pour la longueur de bande.

Remarque

- Les crochets et parenthèses à gauche et à droite de la longueur de bande indiquée ont les signifi cations suivantes.

[xx.x cm] : L'impression aura la longueur spécifiée.

(xx.x cm] : L'impression aura la longueur spécifiée, mais le texte sera comprimé horizontalement.

xx.x cm] : L'impression sera plus longue que la longueur spécifi ée.

Partie 7 Utilisation de cadres

L'imprimante offre un certain nombre de cadres prédéfi nis que vous pourrez utiliser dans vos étiquettes. Voir page APP-4 pour la liste des cadres prédéfi nis.

Pour créer une étiquette encadrée

1. Saisissez le texte souhaité.
2. Lorsqu'un cadre est inclus dans une étiquette, le nombre de lignes change de la façon suivante selon chaque largeur de bande. Bande de 18 mm (3/4) : Jusqu'à deux lignes Bande de 12, 9, 6 mm (1/2, 3/8, 1/4) : Une ligne
3. Appuyez suFUNC puis sur FRAME (Cadre).
4. Utilisez les touches directionnelles pour sélectionner le cadre souhaité, puis appuyez sur OK
5. Utilisez ▲ et ▼ pour sélectionner PRINT (IMPRIMER) puis appuyez sur OK.
6. Spécifi ez le nombre de copies puis appuyez surOK pour imprimer.
7. Les réglages de style de caractères SHADING (Ombrage), UNDERLINE (souligné) et BOX (Case) ne peuvent pas être appliqués lors de l'impression avec un cadre.

Partie 8 Création et impression d'une étiquette avec un logo

Votre imprimante contient 60 logos prédéfi nis qui peuvent être rapidement et facilement incorporés dans votre étiquette.

Pour créer une étiquette avec un logo Important !

- Vous pouvez incorporer des logos prédéfi nis dans des étiquettes imprimées sur des bandes de 12 mm ( ^1/2 ") ou 18 mm ( ^3/4 ") seulement.

1. Appuyez surFUNC puis sur LOGO(LOGO).
2. Utilisez ▼ et ▲ pour sélectionner le groupe que vous voulez utiliser puis cliquez sur OK.
3. Pour plus de détails, voir « Logos prédéfi nis » page 21.
4. Utilisez ▼ et ▲ pour sélectionner le logo que vous voulez utiliser, puis appuyez sur OK
5. Utilisez ▼ et ▲ pour sélectionner la langue que vous voulez utiliser, puis appuyez sur OK
6. Utilisez ▼ et ▲ pour sélectionner PRINT (IMPRIMER) puis appuyez sur OK.
7. Spécifi ez le nombre de copies puis appuyez sur OK pour imprimer.

Partie 9 Mémoire

Vous pouvez enregistrer dans la mémoire deux blocs de texte de 80 caractères au maximum.

Important!

- Faites une copie manuscrite de toutes données importantes.

Pour enregistrer du texte

1. Saisissez le texte que vous voulez enregistrer.
2. Appuyez sur
3. Utilisez ▼ et ▲ pour sélectionner STORE (STOCKER).
4. Appuyez suOK
5. Utilisez ▼ et ▲ pour sélectionner l'endroit où vous voulez enregistrer le texte puis appuyez sur OK.
6. Appuyez suOK pour enregistrer le texte ou sur pour abandonner sans rien enregistrer.
7. S'il n'y a rien dans la mémoire à l'endroit sélectionné, le texte sera enregistré lorsque vous appuyez sur OK.
8. Si du texte est déjà enregistré à cet endroit, le message « OVERWRITE? OK/CANCEL » (RÉÉCRIRE OK/ANNULER) apparaît lorsque vous appuyez sur OK Appuyez une nouvelle fois sur OK pour remplacer le texte existant par le nouveau ou sur pour annuler l'enregistrement.

Pour rappeler du texte

1. Lorsque l'écran de saisie est affi ché, appuyez sur
2. Il faut savoir que le texte rappelé remplacera le texte saisi actuellement affi ché.
3. Utilisez et pour sélectionner RECALL (RAPPELER).
4. Appuyez suOK.
5. Utilisez ▼ et ▲ pour sélectionner le texte que vous voulez rappeler puis appuyez sur OK.
6. Appuyez suOK pour rappeler le texte ou sur → pour annuler le rappel.
   • Le texte est rappelé.
7. Si le texte n'apparaît pas entièrement sur l'écran, vous pouvez utiliser et pour le faire défi ler vers la gauche et la droite.
8. Il faut savoir que le texte rappelée remplace tout ce qui est actuellement affi ché. Il n'est pas possible de l'ajouter au texte existant.

Pour supprimer le texte enregistré

1. Lorsque l'écran de saisie est affi ché, appuyez sur
2. Utilisez ▼ et pour sélectionner DELETE (EFFACER).
3. Appuyez surOK.
4. Utilisez ▼ et ▲ pour sélectionner le texte que vous voulez supprimer puis appuyez sur OK.

5. À ce moment le message « DELETE? OK/CANCEL » (EFFACER? OK/ANNULER) vous invite à confirmer.

6. Appuyez surOK pour supprimer le texte.

Partie 10 Paramétrage de l'imprimante

L'imprimante présente un écran SET UP qui sert à confi gurer différents paramètres de base.

Pour paramétrer l'imprimante

1. Appuyez sur
2. Utilisez ▼ et ▲ pour sélectionner le paramètre SET UP (PARAMÉTRAGE) que vous voulez changer, puis appuyez sur OK
3. Utilisez les touches directionnelles pour changer le réglage actuellement sélectionné.

Lorsque ce réglage est sélectionné :	Changez le réglage de la façon suivante :
TAPE WIDTH (LARGEUR BANDE)	• Utilisez ▲ et ▼ pour sélectionner la largeur de bande que vous voulez utiliser.
DEFAULT FONT (POLICE PAR DÉFAUT)	• Utilisez ▲ et ▼ pour sélectionner la police que vous voulez utiliser.
CONTRAST (CONTRASTE)	• Utilisez ◀ et ▶ pour régler le contraste de l'affi chage.
DENSITY (DENSITÉ)	• Utilisez ◀ et ▶ pour régler la densité d'impression.
LANGUAGE (LANGUE)	• Utilisez ▲ et ▼ pour sélectionner la langue que vous voulez utiliser.
cm/inch (cm/pouce)	• Utilisez ▲ et ▶ pour sélectionner les centimètres (cm) ou les pouces (") comme unité de mesure.

1. Appuyez suOK pour appliquer le réglage.

Partie 11 Référence

Nettoyez la tête de l'imprimante et le rouleau

L'impression sera de mauvaise qualité si la tête de l'imprimante et le rouleau sont sales. Si l'impression n'est pas de bonne qualité, nettoyez la tête de l'imprimante et le rouleau de la façon suivante.

Pour nettoyer la tête de l'imprimante et le rouleau

1. Assurez-vous que l'imprimante est éteinte.
2. Ouvrez le couvercle de l'imprimante.
3. Si l'imprimante contient une cartouche de bande, retirez-la.
4. Avec un bout de coton trempé dans l'alcool nettoyez la tête de l'imprimante et le rouleau de la façon indiquée sur l'illustration.

- Ne touchez jamais la tête d'impression ni aucun élément métallique près de la tête. Ces éléments deviennent très chauds et vous risquez de vous brûler en les touchant.

1. Remplacez la cartouche de bande et fermez le couvercle de l'imprimante.

Nettoyage de l'extérieur de l'imprimante

Essuyez l'extérieur de l'imprimante avec un chiffon imprégné d'eau pure. Essorez le chiffon avant d'essuyer l'imprimante.

N'utilisez jamais de benzène, d'alcool, de diluant ni aucun agent volatil pour nettoyer l'imprimante. Le boîtier pourrait être endommagé.

En cas de panne

• Alimentation

Rien n’apparaît sur l’écran.
Causes possibles Solution Page
Les batteries sont faiblement chargées ou le mauvais type de piles est inséré dans l’imprimante.	Insérez un jeu de piles alcalines neuves de format AA (à acheter).	5
Mauvais réglage de contraste de l’affi chage.	Ajustez le contraste de l’affi chage.	17
Les piles ne sont pas insérées correctement.	Retirez les piles et réinsérez-les correctement.	5

• Saisie de texte

Impossible de saisir du texte.
Causes possibles Solution Page
Vous avez appuyé sur la touche FUNC.	Appuyez sur → pour désactiver la fonction de la touche FUNC.	8

• Impression

La bande ne ressort pas quand est pressé.
Causes possibles Solution Page
Le couvercle du compartiment de cartouche de bande n'est pas complètement fermé.	Fermez bien le couvercle de l'imprimante.	7
Il n'y a plus de bande dans la cartouche.	Remplacez la cartouche de bande par une neuve.	7
Bourrage de bande Sortez	la cartouche de bande et tirez à la main la bande coincée. Coupez l'excès de bande avec une paire de ciseaux et remettez la cartouche dans l'imprimante avec précaution.Important!Veillez à bien dégager la sortie de bande et ne touchez jamais la bande quand elle avance pendant l'impression.	7
L'impression est fl oue, tachetée, irrégulière, etc.
Causes possibles Solution Page
Mauvais réglage de l'intensité d'impression.	Ajustez l'intensité de l'impression.	17
La cartouche est mal insérée.	Retirez la cartouche de bande et réinsérez-la correctement.	7
La tête de l'imprimante ou le rouleau est sale.	Nettoyez la tête de l'imprimante et le rouleau.	17
L'alimentation de l'imprimante est coupée pendant l'impression.
Causes possibles Solution Page
Les batteries sont faiblement chargées ou le mauvais type de piles est inséré dans l'imprimante.	Insérez un jeu de piles alcalines neuves de format AA (à acheter).	5
Le ruban encreur sort de l'imprimante avec la bande.
Causes possibles Solution Page
La cartouche de bande a été insérée alors que le ruban encreur était détendu.	Retirez la cartouche de bande et assurez-vous que le ruban encreur n'est pas coupé. Ensuite, retendez le ruban encreur et réinsérez la cartouche de bande.Important !Avant d'insérer une cartouche de bande dans l'imprimante, veillez à toujours retendre le ruban encreur.Si le ruban encreur est coupé, vous devrez changer de cartouche.	7

• Coupure de la bande

Impossible de couper la bande.
Causes possibles Solution Page
La lame du coupe-bande est émoussée.	Apportez l'imprimante à votre revendeur pour faire remplacer le coupe-bande.	—
Le texte imprimé est coupé lors de la coupure de la bande.
Causes possibles Solution Page
La bande est fi nie. Remplacez la cartouche de bande par une neuve.		7

• Utilisation d'étiquettes

L'étiquette n'adhère pas à une surface.
Causes possibles Solution Page
La feuille arrière n'a pas été détachée de la bande.	Enlevez la feuille arrière de la bande.	13
La surface n'est pas adaptée.	Les étiquettes n'adhèrent pas aux surfaces rugueuses, humides, grasses ou sales.	13

Messages d'erreur/Messages affi chés

Message Causes possibles Solution
LABEL LONGERTHAN SETTING!OK/CANCEL(PLUS LONGQUE RÉGLAGEOK/ANNULER)	• Ce message apparaît lorsque la longueur du texte qui doit être imprimé est plus longue que la longueur de bande spécifi ée.	• Pour imprimer, appuyez sur OK.• Pour annuler l'impression, appuyez sur ▶. Vous pouvez ensuite diminuer le nombre de caractères, changer le réglage de longueur de bande ou sélectionner le réglage de longueur automatique.
LOAD A TAPECARTRIDGE12 mm OR 18 mm(INSÉRERCARTOUCHEBANDE 12 mmOU 18mm)	• Vous essayez d'utiliser la fonction Logo alors qu'une cartouche de bande de 6 mm ( 14 ") ou 9 mm ( 36 ") est insérée dans l'imprimante.	• Éteignez l'imprimante et remplacez la cartouche de bande par une autre de 12 mm ( 12 ") ou 18 mm ( 64 ") et spécifi ez la largeur de bande sur l'imprimante.
LOW BATTERY!(PILE FAIBLE!)	• La charge des piles est faible.	• Remplacez les piles.
NO DATA!(AUCUNEDONNÉE)	• Vous essayez de rappeler du texte de la mémoire alors qu'il n'y en a pas.	• Enregistrez le texte dans la mémoire et ressayez.
NO INPUT TEXT! (PASTEXTE!)	• Vous essayez d'imprimer ou de prévisualiser alors qu'il n'y a pas de texte saisi.	• Saisissez le texte et ressayez.
PRINT ERROR!(ERR IMPRES!)	• Bourrage de bande pendant l'impression.	• Éteignez l'imprimante et retirez la cartouche de bande. Ensuite, retirez le morceau de bande coincé.• Si les mesures indiquées ci-dessus ne permettent pas de dégager le message d'erreur, contactez votre revendeur ou votre service après-vente CASIO.

Message Causes possibles Solution
PRINTER NOT SHUT DOWN PROPERLY LAST TIME (IMPRIMANTE PAS ÉTEINTE CORRECTEMENT LA DERNIÈRE FOIS)	Vous avez retiré les piles la dernière fois que l'imprimante a été allumée ou pendant l'affi chage du message « PLEASE WAIT » (ATTENDRE) et l'imprimante ne s'est pas éteinte normalement.	Appuyez sur une touche pour initialiser les données partiellement supprimées la dernière fois que l'alimentation de l'imprimante a été coupée.
TOO MANY CHARACTERS! (TROP DE CARACTÈRES!)	Vous essayez de saisir plus de 80 caractères de texte.	Réduisez le nombre de caractères saisis.
TOO MANY LINES! (TROP DE LIGNES!)	Les retours à la ligne insérés sont trop nombreux et il y a trop de lignes pour la largeur de bande utilisée.Vous essayez d'imprimer plus de trois lignes alors qu'une cartouche de bande de 18 mm ( 4 ") est insérée.Vous essayez d'imprimer plus de deux lignes alors qu'une cartouche de bande de 12 mm ( 2 ") est insérée.Vous essayez d'imprimer plus d'une ligne alors qu'une cartouche de bande de 6 mm ( 4 ") ou 9 mm ( 36 ") est insérée.	Utilisez une bande plus large ou réduisez le nombre de lignes. Le nombre maximal de lignes pour chaque largeur de bande est indiqué ci-dessous.Bande de 6 mm ( 4 ")...1 ligneBande de 9 mm ( 8 ")...1 ligneBande de 12 mm ( 12 ")...2 lignes max.Bande de 18 mm ( 34 ")...3 lignes max.Utilisez une bande plus large ou réduisez le nombre de lignes avec cadre. Le nombre maximal de lignes pour chaque largeur de bande lors de l'impression avec cadre est indiqué ci-dessous.Bande de 6 mm ( 4 ")...1 ligneBande de 9 mm ( 8 ")...1 ligneBande de 12 mm ( 12 ")...1 ligneBande de 18 mm ( 34 ")...2 lignes max.

Logos prédéfi nis

- Étiquettes PRICE (PRIX)

En vente

Bon état

Produit local

- Étiquettes SIGN (SIGNE)

Ouvert

Ouvrir doucement

Sortie

Sonner SVP

Interdit de fumer

Employés seulement

Fermer la porte

Informations

Entrée interdite

Réception

Utiliser l'autre porte

Pousser

Tirer

Privé

Interdit visiteurs

Escalier

Animaux interdits

Salle d'attente

Aire entreposage

Salle de repos

- Étiquettes WORK (TRAVAIL)

Urgent

Ce côté vers le haut

Ne pas plier

En attente

Confidentiel

- ATTENTION

Entrée interdite

Inflammable

Portable interdit

Attention fragile

Fragile

Important

Ne pas faire tomber

Rapports

Passage interdit

Photo interdite

Ne pas toucher

Attention tête

Coin fumeurs

Se laver les mains

Sécurité

Attention!

Ouvrir délicatement

En panne

Attention pieds

Laisser propre

Trousse de premiers soins

Avertissement!

Danger!

Extincteur

Ne pas utiliser

Fiche technique

Modèle : KL-HD1

Saisie

Type de clavier : Alphabétique (ABCD)

Nombre de caractères : 80

Types de caractères

Alphabétiques (Anglais et autres langues) : 231

Nombres : 10

Symboles : 426

Écran

Type : Écran à cristaux liquides

Matrice de caractères : 96 × 32 points, 12 colonnes × 1 ligne

Impression

Résolution : 96 points/200dpi

Type : Transfert thermique

Vitesse : Jusqu'à environ 10 mm ( ^3/_8 )/seconde (conditions normales)

Largeur : 4 mm ( ^3/16 ") (bande de 6 mm ( ^1/4 )), 7 mm ( ^1/4 ) (bande de 9 mm ( ^3/6 )), 10 mm ( ^3/8 ) (bande de 12 mm ( ^1/2 )), 12 mm ( ^1/2 ) (bande de 18 mm ( ^3/4 ))

Matrice de caractères : 48 × 48 points

Polices de caractères : SANS-SERIF, SANS-SERIF RND, ROMAN, COURIER, POP, SLAB SERIF, BORDEAUX HEAVY, CURSIVE

Styles de caractères : Normal, gras, contour, ombrage, souligné, case

Tailles des caractères : Petit, Moyen, Large, Très large

Nombre de lignes : 1 (bandes de 6 mm ( ^1/4 ") et 9 mm ( ^3/8 )); 1 ou 2 (bande de 12 mm ( ^1/2 )); 1 ou 2 ou 3 (bande de 18 mm ( ^3/4 )))

Nombre de lignes avec cadre : 1 (bandes de 6 mm ( 14 ) , 9 mm ( 38 ) et 12 mm ( 12 ) ); 1 ou 2 (bande de 18 mm ( 54 ) )

Mémoire

Texte : Jusqu'à 80 caractères

Général

Source d'alimentation : Six piles alcalines de format AA

Tension nominale : 9 V CC

Consommation : 1 A (9 W)

Extinction automatique : Approximativement six minutes après la dernière opération.

Dimensions: 202 (H) × 112 (L) × 60 (P) mm (7 ^15 / 16 " H × 4 ^7 / 16 " L × 2 ^3 / _8 " P)

Poids : Approximativement 340 g (12 oz) sans les piles

Température ambiante : 10°C à 35°C (50°F à 95°F)

Autonomie des piles

- Impression d'approximativement quatre cartouches de bandes de 18 mm ( ^3/_4 ) dans des conditions normales d'impression*

* L'impression de textes ou de graphiques contenant de grande zones noires et l'impression à basse température peuvent réduire l'autonomie des piles.

Annexe

Accented Characters
