FOIRE AUX QUESTIONS - CW-L300UG CASIO

Comment allumer le CASIO CW-L300UG ?

Pour allumer le CASIO CW-L300UG, appuyez simplement sur le bouton 'ON' situé sur le côté de l'appareil.

Que faire si l'écran reste noir après avoir allumé l'appareil ?

Vérifiez si les piles sont correctement insérées et si elles ne sont pas usées. Remplacez-les si nécessaire.

Comment changer les piles du CASIO CW-L300UG ?

Ouvrez le compartiment des piles au dos de l'appareil, retirez les anciennes piles et insérez les nouvelles en respectant la polarité.

Comment imprimer une étiquette ?

Sélectionnez le type d'étiquette que vous souhaitez imprimer à l'aide des boutons de navigation, puis appuyez sur le bouton 'Imprimer'.

Pourquoi l'impression est-elle floue ou incomplète ?

Cela peut être dû à une tête d'impression sale ou à une cartouche d'encre presque vide. Nettoyez la tête d'impression et vérifiez le niveau d'encre.

Comment connecter le CASIO CW-L300UG à un ordinateur ?

Utilisez le câble USB fourni pour connecter l'appareil à un port USB de votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Est-il possible de modifier la police d'impression ?

Oui, vous pouvez choisir parmi différentes polices dans le menu de configuration avant l'impression.

Comment réinitialiser le CASIO CW-L300UG aux paramètres d'usine ?

Accédez au menu 'Configuration', sélectionnez l'option 'Réinitialiser' et suivez les instructions à l'écran.

Que faire si le logiciel de l'appareil ne se lance pas sur mon ordinateur ?

Vérifiez si votre système d'exploitation est compatible avec le logiciel et assurez-vous que le câble USB est bien connecté.

Comment obtenir de l'aide supplémentaire ?

Pour obtenir de l'aide supplémentaire, consultez le manuel de l'utilisateur fourni avec l'appareil ou visitez le site web de CASIO pour des ressources en ligne.

MODE D'EMPLOI CW-L300UG CASIO

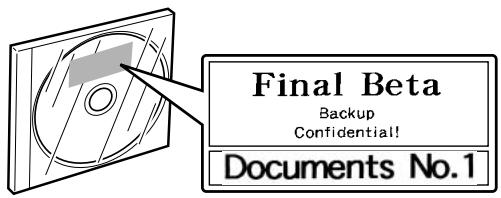

Il est conseillé d'imprimer sur le disque avant de l'enregistrer. Les données peuvent être détruites si le disque est imprimé après l'enregistrement. CASIO COMPUTER CO., LTD. ne saurait être tenu pour responsable des pertes ou réclamations, de toute part ou de toute autre personne, résultant de l'utilisation de ce produit. CD-R, CD-RW, DVD-R, etc.

Avant d'utiliser cette imprimante, lisez attentivement les Consignes de sécurité mentionnées dans ce manuel et conservez celui-ci à portée de main pour toute référence future.

• CASIO COMPUTER CO., LTD. ne saurait être tenu pour responsable des pertes ou réclamations, de quelque part ou de toute autre personne, résultant de l'utilisation de cette imprimante.
• La reproduction partielle ou intégrale de ce manuel sous quelles formes que ce soit, est interdite sans l'accord explicite de CASIO COMPUTER CO., LTD.
• Le contenu de ce manuel peut être changé sans préavis.

© Copyright 2004 CASIO COMPUTER CO., LTD. Tous droits réservés. - Veuillez lire scrupuleusement ce manuel avant d'utiliser le produit pour la première fois.

Consignes de sécurité

Nous vous remercions d'avoir choisi cet excellent produit CASIO.

Avant de l'utiliser, lire scrupuleusement les consignes de sécurité suivantes.

Conserve ce manuel à portée de main et utilise-le comme référence aussi

souvent que nécessaire.

Danger

Ce symbole indique une information qui, si vous l'ignorez ou l'appliquez mal à propos, peut entraîner la mort ou des blessures graves.

Attention

Ce symbole signale une information qui, si vous l'ignorez ou l'appliquez mal, peut entraîner la mort ou des blessures corporelles graves.

Mise en garde

Ce symbole signale une information qui, si vous l'ignorez ou l'appliquez mal à propos, peut induire des blessures corporelles ou des dommages matériels.

Exemples de symboles graphiques

indique ce que vous ne devez pas faire. Le symbole ci-contre avertit que vous ne devez pas démonter l'appareil.

indique ce que vous devez faire. Le symbole ci-contre vous ne est à débrancher l'appareil de la prise murale.

Piles alcalines

Prenez immédiatement les mesures suivantes si du liquide des piles alcalines avait pénétré dans vos yeux.

1. Ne vous frottez pas les yeux ! Rincez-les bien à l'eau.
2. Contactez immédiatement un médecin.

Le liquide des piles peut entraîner la perte de la vue.

Fumée, odeur anormale, surchauffe et autres anomalies

Si vous continuez d'utiliser l'appareil alors qu'il émet de la fumée ou une odeur inhabituelle, ou en cas de surchauffe, vous vous exposez à un risque d'incendie et de décharge électrique. Prenez immédiatement les mesures suivantes si un de ces symptômes se présente.

1. Eteignez l'imprimante.
2. Débranchez le cordon d'alimentation de la prise murale.
3. Contactez le revendeur qui vous a vendu le produit.

Cordon d'alimentation, adaptateur électrique, câble USB

Une mauvaise utilisation du cordon d'alimentation, de l'adaptateur électrique ou du câble USB peut provoquer un incendie et une décharge électrique.

Les précautions suivantes sont indispensables.

Utilisez uniquement les articles spécifiés pour ce produit. - Utilisez uniquement une source d'alimentation électrique identique à celle préconisée sur la plaque à l'arrière de l'appareil. - Ne branchez jamais le cordon d'alimentation sur une prise murale où sont également branchés d'autres appareils, ni sur une multiprise.

Cordon d'alimentation, adaptateur électrique, câble USB

Une mauvaise utilisation du cordon d'alimentation, de l'adaptateur électrique ou du câble USB risque de les endommager et de provoquer un incendie et une décharge électrique.

Les précautions suivantes sont indispensables.

• Ne posez jamais d'objets lourds sur ces accessoires et ne les exposez jamais directement à une source de chaleur.
• Ne les modifiez jamais et ne les pliez pas.
• N'exercez pas de torsion ni de traction sur ces accessoires.
• Au cas où le cordon d'alimentation, l'adaptateur électrique ou le cable USB ou son connecteur seraient endommagés, contactez la revendeur.

Cordon d'alimentation, adaptateur secteur, câble USB

• Ne jamais toucher le cordon d'alimentation, l'adaptateur secteur ni le cable USB ou leurs fiches avec des mains mouillées. Ceci crée un risque de choc électrique.
• Ne jamais utiliser le cordon d'alimentation ni l'adaptateur secteur à des endroits où ils risquent d'être mouillés. L'eau crée un risque d'incendie et de choc électrique.
• Ne jamais poser de vase ni de récipient contenant des liquides sur le cordon d'alimentation, l'adaptateur secteur ou le câble USB. L'eau crée un risque d'incendie et de choc électrique.

Mal employées, les piles peuvent fuir et endommager les objets environnants, ou bien exploser, et provoquer un incendie ou des blessures. Il est nécessaire de toujours prendre les mesures suivantes.

• Ne jamais essayer d'ouvrir les piles ni de les court-circuiter.
• Ne jamais exposer les piles à la chaleur ni les incinérer.
• Ne jamais utiliser en même temps des piles usées et des piles neuves.
• Ne jamais utiliser en même temps différents types de piles.
• Ne pas recharger les piles.
• S'assurer que les pôles positifs (+) et négatifs (-) sont orientés correctement.

Chocs et chutes

L'emploi de ce produit après un dommage du à une chute ou à un mauvais traitement crée un risque d'incendie ou de choc électrique. En cas de dommage, prenez immédiatement les mesures suivantes.

1. Eteignez l'imprimante.
2. Débranchez le cordon d'alimentation de la prise murale.
3. Contactez le revendeur qui vous a vendu le produit.

N'essayez jamais de démonter l'appareil ni de le modifier de quelque manière que ce soit. Vous vous exposeriez alors à un risque de décharge électrique, de brûlure ou de blessures corporelles.

Confiez toutes les vérifications, opérations de maintenance et réparations à votre revendeur lorsque qu'il s'agit d'ouvrir l'appareil.

Eau et objets étrangers

L'eau, les liquides ou les objets étrangers (surtout s'ils sont métalliques) pénétrant à l'intérieur de l'appareil induisent un risque d'incendie et de décharge électrique. En cas d'intrusion de ce type, prenez immédiatement les mesures suivantes.

1. Eteignez l'imprimante.
2. Débranchez le cordon d'alimentation de la prise murale.
3. Contactez le revendeur qui vous a vendu le produit.

Ne jetez pas l'appareil au feu.

Ne brûlez pas l'appareil pour vous en débarrasser. Vous vous exposeriez alors à un risque d'incendie et de blessures corporelles en cas d'explosion.

Mise en garde concernant les sacs en plastique

Ne mettez jamais sur la tête les sacs en plastique de l'emballage.

Vous exposeriez alors à un risque de suffocation.

Cette précaution est encore plus indispensable en présence de jeunes enfants.

Ne pas coller d'étiquettes sur des boîtes qui seront utilisées dans un four à micro-ondes.

Ne pas coller d'étiquettes sur les boites que vous voulez mettre dans un four à micro-ondes. Les étiquettes contiennent du métal pouvant causer un risque d'incendie et des brûlures si elles sont chauffées dans un four à micro-ondes. La boite sur laquelle l'étiquette est collée peut aussi se déformer.

Cordon d'alimentation, adaptateur électrique, câble USB

Une mauvaise utilisation du cordon d'alimentation, de l'adaptateur électrique ou du câble USB risque de les endommager et de provoquer un incendie et une décharge électrique.

Les précautions suivantes sont indispensables.

• Ne posez jamais ces accessoires près d'une cuisinière ou d'une source de chaleur intense.
• Pour débrancher le cordon d'alimentation et le câble USB, prenez soin de tirer sur la fiche, et non sur le cordon ou le câble.
• Enfoncez à fond la fiche du cordon d'alimentation dans la prise murale.
• Enfoncez à fond la fiche du câble USB dans le connecteur de l'ordinateur et de l'imprimante.
• Pour des absences prolongées (par exemple si vous partez en voyage), débranchez le cordon d'alimentation et le cable USB. Au moins une fois l'an, enlevez la poussière accumulée autour des lames de la fiche du cordon d'alimentation.

Mise en garde

Piles Mal employées, les piles peuvent fuiR et endommager les objets environnants, ou bien exploser, et provoquer un incendie ou des blessures. Il est nécessaire de toujours prendre les mesures suivantes. • N'utiliser que les piles spécifiées pour ce produit. • Retirer les piles de ce produit s'il n'est pas utilisé pendant une période prolongée.

Mise en garde concernant les raccordements Ne branchez sur les connecteurs de l'appareil que les accessoires spécifiés. L'utilisation d'un autre accessoire peut induire un risque d'incendie et de décharge électrique.

Conservez des copies de toutes données importantes Recopiez toutes données importantes sur un carnet ou autre chose. La mémoire peut en effet se vider à la suite d'un problème, d'une réparation, ou bien lorsque les piles sont vides.

Gardez les objets lourds à distance. Ne posez jamais un object lourd sur l'appareil. Celui-ci risque d'être déstabilisé et de tomber, et de cause des blessures corporelles.

Emplacement Evitez dinstaller l'appareil aux les emplacements cités ci-dessous. Le risque d'incendie et de décharge électrique est trop important. • Environnements très humides et très poussièreux • Locaux où on prépare de la nourriture ou tout autre lieu soumis à des vapeurs grasses • Près des radiateurs, sur une couverture chauffante, en plein soleil, dans un vehicule fermé et garé au soleil, et tout autre lieu soumis à une chaleur elevée.

Mise en garde

Evitez les supports instables. Ne placez jamais l'appareil sur une table, un bureau, etc. instable. Il risque de tomber et de causeur des blessures corporelles.

Insertion et remplacement des piles Les ressorts à l'intérieur du logement des piles ont des rebords coupants. Ne les touche pas avec les doigts lorsque vous insérez ou remplacez les piles. Vous risquez sinon de vous blesser.

Afficheur • Ne jamais appuyer sur le panneau LCD de l'afficheur ni le soumettre à des chocs violents. Le verre peut se brisser et causeur de blessures. • Si le panneau LCD devait se brisser ou fissurer, ne pas toucher le liquide à l'intérieur du panneau. Ce liquide peut provoquer une irritation de la peau. • Si du liquide du panneau LCD avait pénétrer dans votre bouche, rincez-vous immédiatement la bouche avec de l'eau et contactez un médecin. • Si du liquide du panneau LCD avait pénétrer dans vos yeux ou se repandre sur votre peau, rincez-vous immédiatement avec de l'eau pendant au moins 15 minutes et contactez un médecin.

Mise en garde concernant les éléments très chauds Ne touche jamais la tête d'impression ni les autres composants metalliques qui l'entourent. Ces éléments deviennent très chauds et vous risque de vous brûler.

Coupure automatique • Ne touche pas la tête ni les endroits où la bande passée lorsque l'imprimante est allumée ou en train d'imprimer. Vous pourriez vous blesser si le coupe-papier s'actionnait subitement.

Précautions d'utilisation

Prenez les précautions suivantes pour garder votre imprimante en parfait état de fonctionnement pendant de nombreuses années.

• Évitez de l'exposer à la lumière directe du soleil, à l'humidité et à des températures extrêmes. Plage de températures opérationnelles : 10°C à 35°C
• Ne jamais laisser tomber de pinces, aiguilles ou d'objets similaires à l'intérieur de l'imprimante.
• Ne pas tirer trop fort sur la bande ni essayer de la repousser à l'intérieur.
• Posez l'imprimante sur une surface horizontale lors de l'impression. Une surface inclinée peut rendre l'impression impossible.

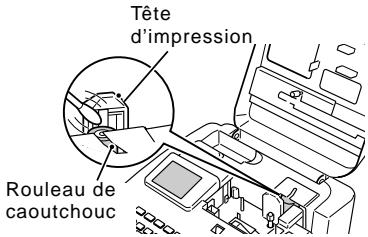

• L'impression n'est pas nette lorsque la tête d'impression est sale. Si le cas se présente, procédez comme indiqué à la page 58 pour nettoyer la tête d'impression et le rouleau de caoutchouc. L'emploi de l'imprimante à un endroit exposé à la lumière directe du soleil ou à une source de lumière très lumineuse peut causer une panne du capteur optique et l'affichage d'un message d'erreur. Utilisez l'imprimante à un endroit qui n'est pas exposé à une lumière intense.
• Vous ne pouvez pas imprimer d'étiquettes sur un disque et sur la bande en même temps.

Sommaire

Consignes de sécurité 1

Précautions d'utilisation 5

1ère partie - Mode DISC 8

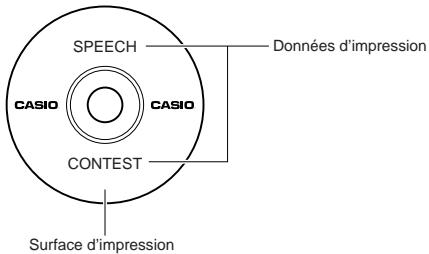

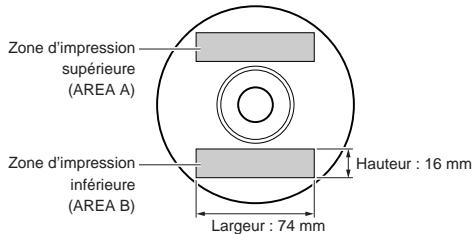

Termes utilisés pour l'impression sur disque............ 8

Mode DISC 8

Création d'une étiquette pour un disque 8

Création d'une étiquette entière nouvelle 9

Insertion d'un logo dans une étiquette 11

Logos prêts à l'emploi 11

Exemples d'étiquettes 11

Pour insérer un logo dans une étiquette 12

Saisie du texte d'une étiquette dans un format AUTO. 12

Pour saisir du texte pour une étiquette de format AUTO. 12

Spécification de l'espacement des caractères 13

Pour valider et invalider l'espacement proportionnel...... 13

Spécification de l'alignement du texte 13

Pour spécifier l'alignement du texte 14

Impression d'étiquettes pour les pochettes de disques. 14

Création et impression d'une étiquette pour une pochette de disque 14

2ᵉ partie - Mode TAPE 16

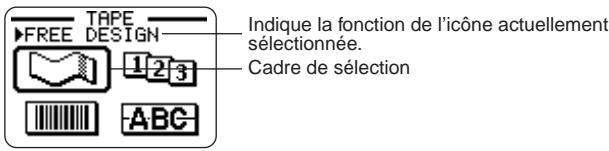

Création d'une étiquette pour une bande 16

Création et impression d'étiquettes numérotées 17

Formats de numérotation 17

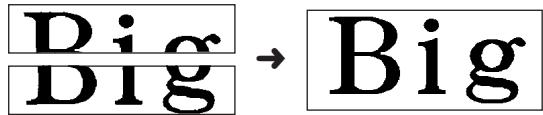

Création et impression d'une étiquette sur bande large. 19

Création et impression d'une étiquette avec un logo...... 20

Logos prêts à l'emploi 20

Création et impression d'une étiquette originale (Composition libre) 22

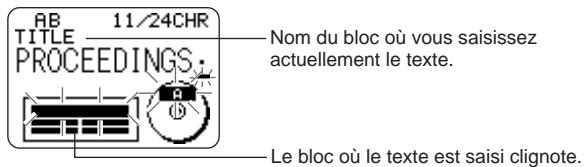

FREE DESIGN : Utilisation de blocs de texte 22

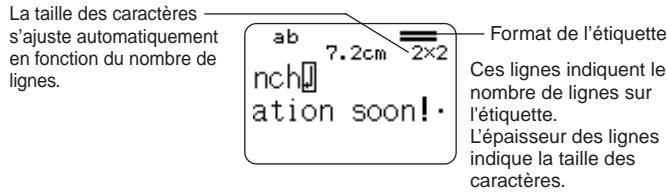

FREE DESIGN: Création d'une étiquette de plusieurs lignes 23

FREE DESIGN : Spécification de la forme des blocs...... 25

FREE DESIGN: Spécification de la forme d'une étiquette 26

FREE DESIGN: Contrôle de la longueur d'une étiquette 27

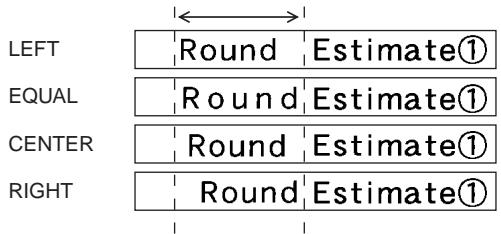

FREE DESIGN : Alignement du texte de l'étiquette..................... 29

Exemple 1: Alignement de “Round Estimate①” dans un bloc (à longueur fixe) 29

Exemple 2: Alignement de blocs dans une étiquette....30

FREE DESIGN: Changement de la taille du texte de l'étiquette 31

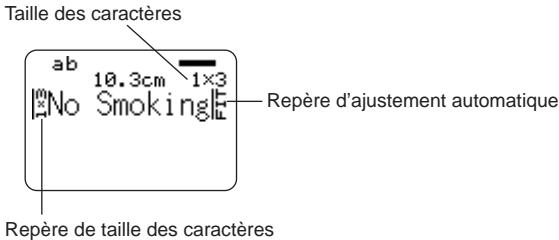

Spécification de la taille d'une suite de caractères 31

Spécification de la taille des lignes du texte 33

FREE DESIGN : Utilisation de cadres 35

Création d'une étiquette avec code-barres 36

Types de codes-barres pris en charge 36

Spécification des codes-barres 37

Utilisation des étiquettes 38

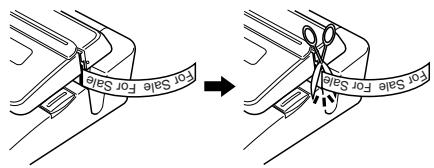

Modes de coupure de la bande 38

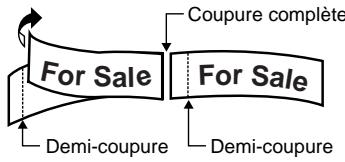

Types de coupures de la bande 38

Modes de coupure 38

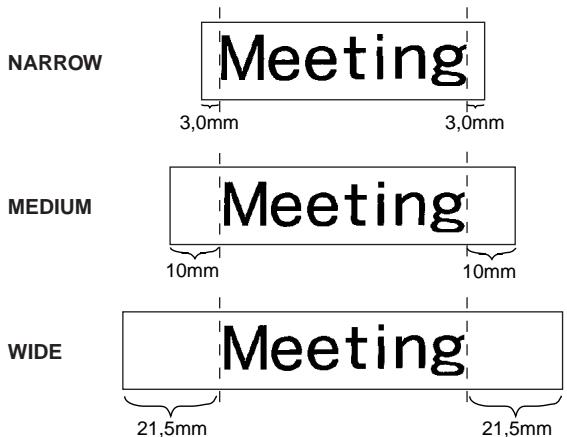

Modes de coupure et marges 40

3ᵉ partie - Saisie et édition du texte d'une étiquette 41

Déplacement du curseur 41

Saisie de caractères alphanumériques 41

Pour saisir des caractères alphanumériques 41

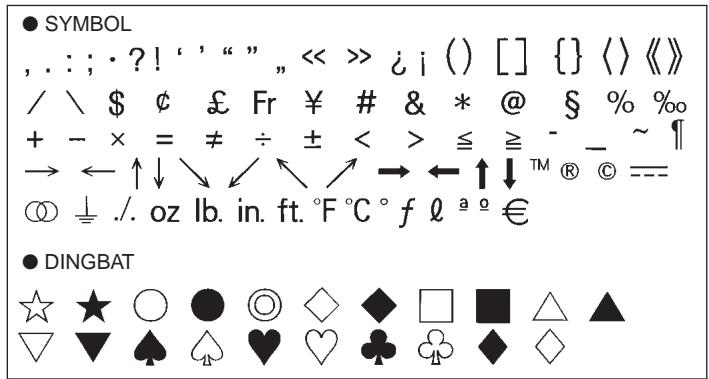

Saisie de symboles et de caractères spéciaux 42

Pour utiliser le menu SYMBOL 42

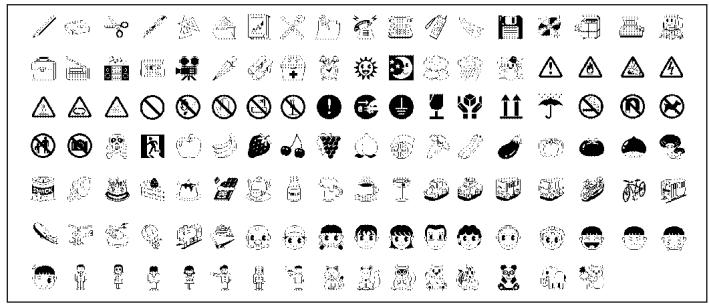

Saisie d'illustrations 43

Pour saisir des illustrations 43

Suppression d'un seul caractère 43

Pour supprimer un caractère à l'aide de la touche BS.... 43

Pour supprimer un caractère à l'aide de la touche DEL... 43

Suppression du texte saisi 44

Pour supprimer tout le texte 44

Pour supprimer une partie du texte (Composition libre)..44

Édition de texte 44

Pour commuter entre réécriture et insertion 44

Utilisation de phrases prêtes à l'emploi 45

Pour rappeler une phrase 45

Pour créer un nouveau texte 45

Pour enregistrer le texte saisi dans la mémoire 45

Pour modifier une phrase de la mémoire 46

Pour supprimer une phrase de la mémoire 46

Utilisation du Copier - Coller 47

Caractères personalisés 47

Pour rappeler un caractère personnel 49

Pour supprimer un caractère personnel 49

4ème partie - Contrôle de l'aspect du texte 50

Sélection d'une police 50

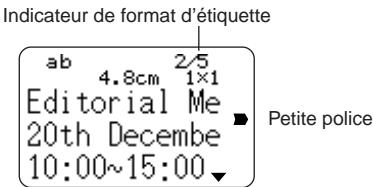

Petite police 50

Pour changer la police par défaut 51

Pour changer la police du texte qui vient d'être saisi... 51

Utilisation des attributs du menu STYLE 52

Utilisation des attributs du menu EFFECT 53

5ème partie - Enregistrement, rappel et suppression d'étiquettes.. 54

Pour enregistrer une étiquette 54

Pour rappeler une étiquette 54

Pour supprimer une étiquette 54

6ème partie - Paramétrage de l'imprimante 55

Démonstration d'impression 55

Référence 57

Alimentation 57

Entretien de l'imprimante 58

En cas de panne 59

Mode DISC 60

Mode TAPE 61

Messages d'erreur 63

Illustrations 68

Symboles, pictogrammes et caractères spéciaux 68

Cadres 69

Formats d'étiquettes pour Disque 70

Formats de numérotation 71

Largeur de bande, nombre de lignes et tailles des caractères.. 72

Largeurs de bande prises en charge 72

Largeurs de bande et tailles des caractères pour étiquettes larges... 73

Fiche technique 74

Termes utilisés pour l'impression sur disque

La signification de quelques-uns des termes utilisés dans ce manuel pour l'impression de disques est indiquée ci-dessous.

Surface d'impression

Il s'agit de la surface du disque qui sera imprimée. Le logo du fabricant de disque ou d'autres informations peuvent être imprimés sur cette face du disque.

Données d'impression

Il s'agit du texte, des illustrations et d'autres éléments imprimés par l'imprimante sur la surface d'impression du disque.

Zones d'impression

Ce sont les parties du disque où l'imprimante imprime. L'imprimante peut imprimer sur deux zones : une zone supérieure et une zone inférieure.

Création d'une étiquette pour un disque

La marche à suivre pour préparer une étiquette de disque est la suivante. Après avoir saisi les données requises, vous pouvez les imprimer directement sur le disque ou bien sur une bande que vous collerez à la pochette du disque.

Préparatifs

• Raccordez l'adaptateur secteur ou insérez des piles (page 7 du Guide de démarrage).
• Insérez une cassette de ruban encreur (page 11 du Guide de démarrage).
• Si vous pouvez imprimer une étiquette pour la pochette du disque, insérez aussi une cartouche de bande (page 13 du Guide de démarrage).

Marche à suivre lors de la création d'une étiquette

1. Saisir le texte souhaité (page 41).
2. Sélectionner les attributs du texte.
3. Spécifier la police (page 50), sélectionner le style (page 52) et désigner l'alignement du texte (page 14).

Imprimer l'étiquette (page 20 du Guide de démarrage) et l'enregistrer (page 54), si nécessaire.

Création d'une étiquette entière nouvelle

La spécification de la zone d'impression et la sélection d'un format d'étiquette pour la création de nouvelles données pour l'impression d'un disque sont expliquées ci-dessous. - Pour le détail sur l'impression des données enregistrées dans la mémoire, voir page 54.

Example

Pour créer une nouvelle étiquette pour un disque

1. Appuyez sur pour permettre l'imprimante sous tension.
2. L'icône LAST DATA apparaît sur le menu principal s'il reste des données du dernier travail effectué. Si vous voulez continuer de travailler sur ces données, utilisez et pour sélectionner LAST DATA, puis appuyez sur SET
3. Utilisez et pour sélectionner DISC, puis appuyez sur SET.
4. Vous pouvez aussi appuyer sur DISC ici.
5. Utilise et pour Sélectionner NEW, puis appuyez sur SET. L'écran de sélection de modèle d'impression s'affiche.
6. Sélectionnez le modèle d'impression souhaité avec les touches directionnelles.

Modèle d'impression	AREA A AREA B	AREA A AREA B	AREA B
Exemple	SPEECH CONTEST	SPEECH CONTEST	SPEECH CONTEST

1. Appuyez sur SET.

Formats d'étiquettes

Le format d'étiquette détermine le type de texte et la position du texte et du logo pour chaque bloc. Vous avez le choix entre 24 formats, divisés en trois groupes : formats standard (FORMAT 1 à FORMAT 18), formats logo (LOGO 1 à LOGO 4) et formats automatisés (AUTO 1 et AUTO 2).

Pour effectuer cette opération :	SéLECTIONnez ce type de format :
Saisir du texte seulement	FORMAT 1 à FORMAT 18
Saisir du texte et un logo • Reportez-vous à “ Insertion d'un logo dans une étiquette ” à la page 11 pour le détaïl sur la saisie de logos.	LOGO 1 à LOGO 4
Laisser l'imprimante sélectionner la taille du texte selon le nombre de caractères • Reportez-vous à la page 12 pour le détaïl.	AUTO 1 ou AUTO 2

• Reportez-vous à “Formats d'étiquettes pour disque” à la page 70 pour le détail sur tous les formats d'étiquette disponibles.
• Faites défiler tous les formats d'étiquettes disponibles à l'aide des touches et jusqu'à ce que celui que vous puissez utiliser apparaisse.

• C'est le format d'étiquette actuellement sélectionné.
• Appuyez sur SET.
• Si vous sélectionnéz (1) comme modèle d'impression à l'étape 4, l'écran de spécification du format d'étiquette pour AREA B s'affiche au moment où vous appuyez sur SET. Répéteze ensuite les étapes 6 et 7.
• L'écran de saisie de texte s'affiche lorsque vous appuyez sur SET.
• Saisissez le texte souhaité.

• Reportez-vous à “ Saisie et édition du texte d'une
• Appuyez sur SET.

1. Répétez les étapes 8 et 9 pour les autres blocs.
2. Lorsque vous avez terminé, appuyez sur SET.
3. L'écran permettant d'imprimer (page 20 du Guide de démarrage) ou d'enregistrer l'étiquette (page 54) apparait.

• Vous pouvez aussi interrompre votre travail en sélectionnant EXIT avec les touches directionnelles puis en appuyant deux fois sur SET.

Insertion d'un logo dans une étiquette

Lorsque vous utilisez le format LOGO (LOGO 1 à LOGO 4) pour créer une étiquette, vous pouvez insérer l'un des 10 logos prêts à l'emploi dans le bloc graphique de ce format.

Logos prêts à l'emploi

Exemples d'étiquettes

Les exemples d'étiquettes suivants contiennent tous des logos.

LOGO1

LOGO 2

LOGO 3

LOGO 4

WORLD CUP

Pour insérer un logo dans une étiquette

1. Effectuez les étapes 1 à 5 mentionnées dans “Pour créer une nouvelle étiquette pour un disque” à la page 9.
2. Sur l'écran de sélection de format d'étiquette, utilisez et pour faire défiler les formats d'étiquettes jusqu'à ce que les formats LOGO (LOGO 1 à LOGO 4) apparaissent.
3. Appuyez sur SET.
4. Utilisez et pour faire défiler les noms des logos, jusqu'à ce que celui que vous souhaitez utiliser apparaisse.
5. Appuyez sur SET.
6. Le logo est inséré dans l'étiquette. Vous pouvez maintenant saisir le texte comme indiqué dans " Pour créer une nouvelle étiquette pour un disque" à la page 9.

Saisie du texte d'une étiquette dans un format AUTO

Dans les deux formats AUTO, la taille des caractères s'ajuste automatiquement en fonction du nombre de caractères saisis.

Le tableau suivant montre, de chaque façon, la taille des caractères change selon le format sélectionné.

Nombre de caractères saisis	AUTO 1 (1 ligne)		AUTO 2 (2 lignes)
	Taille des caractères affichés	Taille des caractères imprimés	Taille des caractères affichés	Taille des caractères imprimés
0 à 9	×5	15 mm	×2	6 mm
10 à 12	×4	12 mm	×2	6 mm
13 à 16	×3	9 mm	×2	6 mm
17 à 24	×2	6 mm	×2	6 mm
25 à 49	×1	3 mm	×1	3 mm

Pour saisir du texte pour une étiquette de format AUTO

1. Effectuez les étapes 1 à 5 de “Pour créer une nouvelle étiquette pour un disque” à la page 9.
2. Sur l'écran de sélection du format d'étiquette, utilisez et pour faire défiler les différents formats jusqu'à ce que AUTO 1 ou AUTO 2 apparaisse.
3. Appuyez sur SET.
4. Saisissez le texte souhaité.
5. Appuyez sur SET.
6. Maintenant vous pourriez terminer l'étiquette de la façon indiquée dans "Pour créer une nouvelle étiquette pour un disque" à la page 9.

Spécification de l'espacement des caractères

Il y a deux types d'espacements de caractères : l'espacement proportionnel et l'espacement uniforme.

Lorsque l'espacement proportionnel est sélectionné, l'espace entre deux caractères dépend de la position des deux caractères.

Avec l'espace uniforme, tous les caractères sont séparés par le même espace.

Pour valider et invalider l'espacement proportionnel

1. Pendant la saisie du texte, appuyez sur FORM.
2. Utilisez et pour sélectionner PROPORTIONAL, puis appuyez sur SET.
3. Utilisez et pour valider ou invalider l'espacement proportionnel.
4. Notez que le réglage sélectionné s'applique au texte complet de l'étiquette.
5. Appuyez sur SET pour appliquer le réglage et revenir à l'écran de saisie de texte.

Spécification de l'alignement du texte

Vous pouvez sélectionner l'un des quatre alignements suivants pour le texte de l'étiquette.

Centré

Alignement à droite

Alignement à gauche

Espacement égal

Pour spécifier l'alignement du texte

1. Pendant la saisie du texte, appuyez sur FORM.
2. Utilisez et pour sélectionner ALIGN, puis appuyez sur SET.
3. Utilisez et pour sélectionner l'alignement souhaité.
4. Lorsque le réglage souhaité est sélectionné, appuyez sur SET.
5. Sur l'écran suivant, utilisez et pour sélectionner la plage de texte à laquelle le réglage de l'alignement doit s'appliquer.

Pour appliquer l'alignement sélectionné à ce texte :	Sélectionnez cette option :
Tout le texte de l'étiquette	ALL
Tout le texte de la ligne actuelle	LINE

1. Après avoir sélectionné la plage, appuyez sur SET pour appliquer le réglage et revenir à l'écran de saisie de texte.

Impression d'étiquettes pour les pochettes de disques

Procédez de la façon suivante pour imprimer une étiquette pour une pochette de disque.

Important!

• Lorsque vous imprimez une étiquette pour une pochette de disque, utilisez une bande de 24mm ou 18mm de large seulement.

Pour imprimer une étiquette pour une pochette de disque

1. Appuyez sur pour mettre l'imprimante sous tension.
2. Procédez comme indiqué dans "Création d'une étiquette pour un disque" à la page 8 pour préparer les données qui doivent être imprimées.
3. Lorsque vous appuyez sur SET à l'étape 11 de la procédure "Pour créer une nouvelle étiquette pour un disque" de la page 10, l'écran suivant s'affiche.

1. Utilisez et pour sélectionner PRINT, puis appuyez sur SET.
2. Utilisez et pour sélectionner TAPE, puis appuyez sur SET.
3. En appuyant sur ou vous pouvez sélectionner DISC ou TAPE sur l'écran ci-dessus.
4. Utilisez et pour sélectionner les données de la zone qui doit être imprimée en premier, puis appuyez sur SET.

Pour imprimer ces données :	Sélectionnez cette option :
Zone supérieure	AREA A
Zone inférieure	AREA B

• Cette opération est superflue si vous imprimez sur une seule zone. Dans ce cas, passez directement à l'étape 7.
• Ici nous allons sélectionner AREA A.
• Utilisez les touches numériques (ou et ) pour spécifier le nombre de copies, puis appuyez sur
• Vous pouvez spécifier une valeur de 1 à 100 comme nombre de copies.
• Utilisez et pour sélectionner le mode de coupure de la bande (page 38), puis appuyez sur SET.
• Lorsque l'impression est terminée, l'écran suivant apparait.

• Cet écran n'apparait pas si votre étiquette contient des données pour une zone seulement. Dans ce cas, ignorez les étapes 10 et 11 et passes directement à l'objet 12.
• Utilisez et pour sélectionner les données de la zone que vous pouvez imprimer, et appuyez sur SET.
• Ici nous allons sélectionner AREA B.
• Répétez les étapes 7 à 9 ci-dessus pour imprimer sur l'autre zone.
• L'écran suivant apparait lorsque l'impression est terminée.

1. Appuyez sur et pour sélectionner EXIT, puis appuyez sur SET.
2. Utilisez STORE si vous voulez sauvegarder les données. Voir page 54 pour le détail.

1. Appuyez sur SET pour abandonner l'impression.

Création d'une étiquette pour une bande

Pour préparer une étiquette devant être imprimée sur une bande, procédez de la façon suivante.

Préparatifs

• Raccordez l'adaptateur secteur ou insérez les piles (page 7 du Guide de démarrage).
• Insérez une cartouche de bande (page 13 du Guide de démarrage).

Sélectionnez le mode TAPE (page 16).

1. Sélectionnez le mode d'étiquette.

Composition libre... page 12

Étiquette numérotée.. page 17 Étiquette à

codes-barres..... page 36

Etiquette large..... page 19

Étiquette à logo.... page 20

Pour modifier une étiquette existante, sélectionner STORED DATA (page 54).

Pour modifier la dernière étiquette créée, sélectionner LAST DATA (page 10 du Guide de démarrage).

1. Saissez le texte que vous voulez (page 41).
2. Sélectionnez la police (page 50) et le style (page 52).

Imprimer l'étiquette (page 23 du Guide de démarrage) et l'enregistrer (page 54), si nécessaire.

Pour créer une nouvelle étiquette

1. Appuyez sur ON pour mettre l'imprimante sous tension.
2. L'icône LAST DATA apparaît sur le menu principal s'il reste des données du dernier travail effectué. Si vous foulez continuer de travailler sur ces données, utilisez et pour sélectionner LAST DATA, puis appuyez sur SET.
3. Utilisez et pour sélectionner TAPE, puis appuyez sur SET.
4. Vous pouvez aussi appuyer sur TAPE ici.
5. Utilise et pour SéLECTIONNER NEW, puis appuyez sur SET. L'écran de sélection du mode d'étiquette s'affiche.

1. Utilisez les touches du curseur pour amener le curseur sur l'icône du mode d'étiquette que vous pouvez utiliser.

Pour creer ce type d'étiquette :	Sélectionnez cette icône :
Étiquette originale (Composition libre) (page 22)	©
Étiquette numériotée (page 17)	123
Étiquette à codes-barres (page 36)	|||||||
Étiquette large (page 19)	▲BC
Étiquette à logo (page 20)	LOGO

1. Lorsque vous avez sélectionné un mode, appuyez sur SET.
2. Ce que vous devez faire ensuite dépend du mode d'étiquette sélectionné à l'étape 4. Reportez-vous aux pages indiquées dans le tableau ci-dessus pour le détail.

Création et impression d'étiquettes numérotées

Voici le choix entre six formats de numérotation sur cette imprimante pour imprimer des étiquettes numérotées de 0 à 99999.

Formats de numérotation

• Format 1

Numéro

• Format 2

Furniture 1

Jusqu’à 99 caractères de texte Numéro

• Format 3

1 Furniture

Numero

Jusqu'à 99 caractères de texte

• Format 4

Jusqu'à 99 caractères de texte (COMMENT 1)

Numero

Jusqu'à 99 caractères de texte (COMMENT 2)

• Format 5

Numéro Jusqu'à 99 caractères de texte

• Format 6

Numéro Jusqu'à 99 caractères de texte

Important!

• Lorsque vous imprimez des numéros sur des étiquettes, l'impression s'effectue jusqu'au nombre spécifique. Avant d'imprimer, assurez-vous que la bande est suffisamment longue. Si la bande s'épuise en cours d'impression, appuyez sur ESC pour annuler l'impression.

Pour créer et imprimer des étiquettes numérotées

Example

File No.15 Receipt

File No.16 Receipt

File No.17 Receipt

1. Appuyez sur pour permettre l'imprimante sous tension.
2. Utilisez et pour sélectionner TAPE, puis appuyez sur SET.
3. Vous pouvez aussi appuyer sur TAPE pour accéder au mode TAPE.
4. Utilisez et pour sélectionner NEW, puis appuyez sur SET.
5. Utilisez les touches directionnelles pour sélectionner l'icône 123, puis appuyez sur SET.
6. Vous accédez au mode de numérotation.
7. Utilisez et pour sélectionner le format de la numérotation, puis appuyez sur SET.

Ici nous allons sélectionner le format 4.

Le clignotement indique la position de la saisie.

1. Saisissez le texte pour la case COMMENT 1, puis appuyez sur SET. Ici nous allons saisir "File".

1. Changez ce numéro, si nécessaire, puis appuyez sur SET. Ici nous allons faire des étiquettes numériétées de 15 à 17, et ici nous devons spécifique 15.
2. En cas d'erreur de numéro, effacez le numéro actuel et spécifiez-en un autre. Vous pouvez spécifique un numéro de cinq chiffres au maximum.
3. Saisissez le texte pour la case COMMENT 2, puis appuyez sur SET.
4. Ici nous allons saisir "Receipt".
5. Lorsque vous saississez le texte en mode de numérotation, vous pouvez aussi changer le réglage DIRECTION (page 25), le réglage MIRROR (page 26) et le réglage MARGINS (page 26).
6. Utilisez les touches directionnelles pour sélectionner le style des numéros, puis appuyez sur SET.
7. Ici nous allons sélectionner No.1.
8. Utilisez et pour sélectionner PRINT, puis appuyez sur SET.
9. Utilisez et pour spécifique le nombre d'étiquettes à imprimer, tout en vérifier que le premier numéro et le dernier numéro sont corrects, puis appuyez sur SET.
10. Ici nous voulons imprimer des étiquettes numérotées 15, 16 et 17, par conséquent nous devons spécifier 3 pour le nombre d'étiquettes à imprimer.
11. Pour le nombre d'étiquettes à imprimer vous pouvez spécifier une valeur comprise entre 1 et 100.
12. Utilisez et pour sélectionner le mode de coupure de la bande (page 38), puis appuyez sur SET.
13. L'impression commence lorsque vous appuyez sur SET et un écran similaire à l'écran dessous apparait.
14. Lorsque l'impression atteint le nombre 99999, le numéro suivant imprimé est 00000.
15. Si le message "LENGTH OF PRINT IS TOO LONG!" "TOO SHORT TO CUT!" apparait, voir pages 63, 67 pour le détail sur ce qu'il convient de faire.

Le nombre qui apparaît ici dépend de l'étiquette créée.

Important!

• Attention à ce que les bandes coupées ne s'accumulent pas devant la sortie de la bande. Celles-ci peuvent bloquer la sortie et l'étiquette à l'intérieur de l'imprimante, ou bien causer un problème.
• Pour le détail sur la sauvegarde des données de l'étiquette, voir page 54.

Vérification de l'aspect de vos étiquettes

Aux étapes 6 à 8 de la procédure précédente, vous pouvez aussi effectuer les réglages suivants pour vérifier l'aspect de votre étiquette.

• Direction (horizontale ou verticale)
• Impression en miroir (désactivée ou activée)
• Taille de la marge

Voir page 25 pour le détail sur ces réglages.

Création et impression d'une étiquette sur bande large ABC

Vous pouvez imprimer sur des bandes de 24 mm de large au maximum, ce qui est en général suffisant. Mais si vous devez imprimer des étiquettes plus larges, vous pouvez le faire en assemblant plusieurs morceaux de bande.

Étiquette large, imprimée sur deux morceaux de bande

En arrangeant les deux étiquettes imprimées, vous pouvez en tenir une plus large.

Important!

• Vous devez utiliser une cartouche de bande d'au moins 12 mm de largeur pour obtenir des étiquettes plus larges.

Étiquette large (imprimée sur deux morceaux de bande de 12 mm)

1. Appuyez sur ON pour mettre l'imprimante sous tension.
2. Utilisez et pour sélectionner TAPE, puis appuyez sur SET.
3. Vous pouvez aussi appuyer sur TAPE pour accéder au mode TAPE.
4. Utilisez et pour sélectionner NEW, puis appuyez sur SET.
5. Utilisez les touches directionnelles pour sélectionner ABC, puis appuyez sur SET.
6. Vous accédez au mode Étiquette large.
7. Saissez le texte de l'étiquette et appuyez sur SET.
8. Tout en saississant le texte dans le mode Étiquette large, vous pouvez aussi changer le réglage DIRECTION (page 25) et le réglage MIRROR (page 26).
9. Utilisez et pour sélectionner la taillie de l'étiquette finale (le nombre de morceaux de bande nécessaire), puis appuyez sur SET.
10. Comme nous utilisons ici 2 morceaux d'étiquette, il faut sélectionner 2 PIECES.

Largeur de bande	Taille des caractères
	2 morceaux	3 morceaux	4 morceaux
12 mm	24 mm	36 mm	48 mm
18 mm	30 mm	45 mm	60 mm
24 mm	30 mm	45 mm	60 mm

1. Utilisez et pour sélectionner PRINT, puis appuyez sur SET.
2. Utilisez et pour spécifier
3. Ici nous allons sélectionner une étiquette complète, il faut donc sélectionner ALL. Si vous voulez imprimer une seule partie de l'étiquette large, vous pouvez sélectionnez 1, 2, 3 ou 4, selon le nombre de morceaux nécessaire pour faire l'étiquette.
4. Utilisez et pour sélectionner le mode de coupure (page 38), puis appuyez sur SET. L'impression commence.
5. L'écran suivant apparait après l'impression du dernier morceau.

Assemblez les morceaux pour obtenir une étiquette large.

• Si vous procédez de cette façon pour imprimer des étiquettes sur des bandes de 18 mm ou 24 mm de large, les bandes obtenues auront des marges blanches au bas et/ou au haut de la bande supérieure et au haut et/ou au bas de la bande inférieure. Vous devrez couper ces marges avant d'assembler les morceaux de bande. Sinon, pour éviter ce problème de marges, vous pouvez utiliser une bande transparente. Vous pourrez ainsi assembler les morceaux en les superposant sans couper les marges.

Vérification de l'aspect de vos étiquettes

À l'étape 5 de la procédure précédente, vous pouvez aussi effectuer les réglages suivants pour vérifier l'aspect de vos étiquettes. - Direction (horizontal ou vertical) - Impression en miroir (déactivée ou activée)

Voir page 25 pour le détail sur ces réglages.

Création et impression d'une étiquette avec un logo 1050

L'imprimante contient 10 logos prêts à l'emploi, qui s'intégreront facilement dans vos étiquettes.

Important!

• Vous pouvez intégrer des logos dans vos étiquettes imprimées sur des bandes de 18 mm ou 24 mm seulement.

Pour créer et imprimer une étiquette avec logo

1. Appuyez sur (ON) pour mettre l'imprimante sous tension.
2. Utilisez et pour sélectionner TAPE, puis appuyez sur SET.
3. Vous pouvez aussi appuyer sur TAPE pour accéder au mode TAPE.
4. Utilisez les touches de curseur pour sélectionner NEW, puis appuyez sur SET.
5. Utilisez les touches de curseur pour sélectionner L060, puis appuyez sur SET.
6. Vous accédez au mode Logo.

1. Utilisez les touches directionnelles pour sélectionner le logo que vous pouvez utiliser, puis appuyez sur SET.
2. Utilisez et pour sélectionner PRINT, puis appuyez sur SET.
3. Utilisez les touches numériques (ou et ) pour spécifier le nombre de copies, puis appuyez sur
4. Vous pouvez spécifier une valeur de 1 à 100 comme nombre de copies.
5. Utilisez et pour sélectionner le mode de coupure de la bande (page 38), puis appuyez sur SET.
6. L'impression commence. L'écran suivant apparait lorsque l'impression est terminée.

Création et impression d'une étiquette originale (composition libre)

Cette section décrit ce que vous pouvez faire avec le mode Composition libre pour créer vos propres étiquettes. Toutes les sections suivantes désignées par “FREE DESIGN” expliquent les fonctions disponibles dans ce mode seulement.

Pour créer une étiquette originale simple

1. Appuyez sur pour permettre l'imprimante sous tension.
2. Utilisez et pour sélectionner TAPE, puis appuyez sur SET.
3. Ici, vous pouvez aussi appuyer sur TAPE.
4. L'icône LAST DATA apparaît aussi sur le menu principal s'il reste des données de la première étiquette créée.
5. Utilisez et pour sélectionner NEW, puis appuyez sur SET.
6. Utilisez les touches directionnelles pour sélectionner, puis appuyez sur SET.
7. Vous accédez au mode Composition libre.
8. Utilisez la procédure décrite dans les sections "FREE DESIGN" pour faire l'étiquette et saisissez le texte.

FREE DESIGN : utilisation de blocs de texte

Sur l'étiquette indiquée ci-dessous, “ Promotion Plan ” et “ Retail Package Sample Data ” fonctionnent comme blocs indépendants, que nous désignons ici par le terme “ blocs de texte ”, ou simplement “ blocs ”. Vous pouvez diviser le texte de l'étiquette en plusieurs blocs, puis appliquer les réglages suivants bloc par bloc.

• Nombre de lignes de texte (page 23)
• Alignement du texte (page 25)
• Intervalle des caractères (page 25)
• Longueur du bloc (page 25)

Bloc 1

• Deux lignes (page 23)

Pour composer une étiquette à partir de plusieurs blocs

Utiliser “Promotion Plan” et “Retail Package Sample Data” dans deux blocs différents de la même étiquette

1. En mode Composition libre, saisissez le texte pour le premier bloc.
2. Ici nous allons saisir "Promotion Plan".
3. Appuyez sur FUNCTION puis sur
4. Un "repère de bloc" est saisi et le texte s'inscrit à la gauche du bloc.

Repère de bloc

Le repère de bloc n'apparaît que sur l'afficheur.

Il n'est pas imprimé sur la bande.

3. Saisissez le texte pour le bloc suivant.

• Ici nous allons saisir "Retail Package". Indique le numéro de bloc où se trouve le curseur.

• Pour supprimer le repère du bloc, amenez le curseur jusqu'au symbole, puis appuyez sur DEL. Notez qu'il n'est pas possible de supprimer un repère de bloc en appuyant sur la touche BS.
• Vous pouvez avoir jusqu'à 16 blocs à l'intérieur d'une seule étiquette.
• Voir page 24 du Guide de démarrage pour le détail sur l'impression de l'étiquette.
• Pour le détail sur la sauvegarde des données d'une étiquette, voir page 54.

FREE DESIGN : création d'une étiquette de plusieurs lignes

Cette section explique comment créer une étiquette à partir de plusieurs lignes ou d'un bloc dans le mode Composition libre. Notez que le nombre maximal de lignes dépend de la largeur de la bande utilisée.

Important!

Largeur de bande	Nombre maximal de lignes
6 mm	2
9 mm	3
12 mm	5
18 mm	8
24 mm	8

• Notez que la taille des caractères de l'étiquette à imprimer s'ajuste automatiquement en fonction de la largeur de la bande et du nombre de lignes (Ajustement auto). Ceci est également valable même si vous spécifiez vous-même la taille des caractères (page 31).

New Branch

En opération bientôt!

Division d'un texte existant en différents blocs

Vous pouvez aussi diviser un texte déjà saisi en différents blocs. Positionnez simplement le curseur à la position où vous voulez mettre un repère de bloc, puis appuyez sur FUNCTION +.

1. Dans le mode Composition libre, saisissez la première ligne de texte.
2. Ici nous allons saisir "New Branch".
3. Appuyez

Le repère de return à la ligne indique que le texte sera saisi sur une nouvelle ligne.

Les repères de retour à la ligne apparaissent sur l'afficheur seulement. Ils ne sont pas imprimés sur la bande.

1. Saisissez la seconde ligne de texte.
2. Ici nous allons saisir "In Operation soon!".

• Vous pouvez insérer un nouveau retour à la ligne dans un texte existant. Amenez le curseur à l'endroit souhaité, puis appuyez sur
• Pour supprimer un retour à la ligne, amenez le curseur dessus et appuyez sur la touche DEL. Il n'est pas possible de supprimer un retour à la ligne à l'aide de la touche BS.
• ement sur la 5^th ligne. Pour le détail sur l'emploi de la petite police, voir page 34.
• Le message "TOO MANY LINES!" apparaît si la largeur de la bande insérée dans l'imprimante n'est pas compatible avec le nombre de lignes de l'étiquette créé. Dans ce cas, réduisez le nombre de lignes ou utilisez une bande d'une autre largeur.
• Voir page 24 du Guide de démarrage pour le détail sur l'impression de l'étiquette.
• Pour le détail sur la sauvegarde des données de l'étiquette, voir page 54.

Autres exemples d'étiquettes

Insertion d'un repère de bloc (page 22) Spécifiez des tailles de caractères différentes pour chaque ligne (page 31)

FREE DESIGN : spécification de la forme des blocs

Procédez de la façon suivante pour spécifier la direction, l'alignement, l'intervalle et la longueur des blocs séparément pour chaque bloc.

Important!

• Cette procédure peut être utilisée lorsqu'il y a plusieurs blocs dans une étiquette. S'il n'y a qu'un seul bloc (sans repères de blocs), procédez comme indiqué dans “FREEDESIGN: Specification de la forme d'une étiquette” à la page 26.

Pour spécifier la forme des blocs

1. Dans le mode Composition libre, saisissez le texte souhaité et divisez-le en blocs, si nécessaire.
2. Amenez le curseur sur le bloc dont vous voulez changer la forme.
3. Le curseur peut être n'importe où à l'intérieur du bloc.
4. Appuyez sur FORM.
5. Utilise et pour sélectionner BLOCK FORM, et appuyez sur SET.
6. Utilise et pour sélectionner ONE BLOCK, et appuyez sur SET.
7. Les réglages s'appliquent à tous les blocs de l'étiquette si vous appuyez sur ALL BLOCKS.
8. Utilisez et pour sélectionner le réglage que vous voulez changer, et sur et pour changer le réglage sélectionné.

Lorsque ce paramètre est sélectionné:	Utilisez ◁ et ◆ pour sélectionner l'options souhaiétée:
DIRECTION	· HORZ : Positionne le texte de gauche à droite. · VERT: Positionne le texte de haut en bas.
ALIGN	· LEFT: Aligné le texte sur la gauche. · EQUAL : Espace le texte égallément pour qu'il renmultièse l'espace libre. · CENTER : Centre le texte. · RIGHT: Aligné le texte sur la droite. · Voir page 29 pour le détaill.
PITCH	· Spécifiez une valeur de 0,0 à 31,9 mm. Lorsque vous changez ce paramètre la longueur de la bande change proportionnellement. · Ce paramètre ne peut pas être changé lorsque EQUAL est sélectionné pour ALIGN et lorsque FIX est sélectionné pour B-LENGTH.
B-LENGTH	· AUTO : Ajuste automatiquement la longueur des blocs en fonction du nombre de caractères. · FIX: Maintient une longueur de caractères fixés dans une plage de 0 cm à 99,9 cm. Voir page 27 pour le détaill.

• Vous pouvez aussi changer le paramètre DIRECTION lorsque
• Lorsque tous les blocs sont comme vous voulez, appuyez sur SET.

FREE DESIGN : spécification de la forme d'une étiquette

À la différence de la spécification de la forme des blocs ci-dessus, la spécification de la forme d'une étiquette s'applique à toute l'étiquette, même si elle consiste en plusieurs blocs.

Pour spécifier la forme d'une étiquette

1. En mode Composition libre, saisissez le texte souhaité.
2. Appuyez sur FORM.
3. Si vous étiquetez constesse en un seul bloc, les rè ègles de forme mentionnés à l'objet 4 de cette procédure apparaissent lorsque vous appuyez sur SET (ou ) pour valider les règles (objet 7 de “Pour spécifique la forme des blocs”).
4. Utilise et pour sélectionner ALL FORM, puis appuyez sur SET.
5. Utilisez et pour sélectionner le réglage que vous pouvez changer, et et pour changer le réglage actuel.

Lorsque ce réglage est sélectionné:	Utilisé (« et » pour sélectionner l'option souhaiée):
MIRROR	NORMAL : Imprime normalement sur la bande.MIRROR : Imprime une image en miroir sur une bande à transfert thermique (en option).
PROPOR-TIONAL	ON : Ajuste automatiquent l'espacement deslettres selon l'intervalle spécifiqueOFF : Leslettres sont espacées selon unintervalle uniforme.
SMOOTHING	ON : Égalise les lignes imprimées pour éliminer les bords irréguliers du texte et desgraphiques.OFF : Pas d'égalisation des bords.

Lorsque ce réglage est sélectionné:	Utilisez ◆ et ◆ pour sélectionner l'option souhaitation:
BL-SPACE	• NARROW: Espacement des blocs de 2 mm • WIDE: Espacement des blocs de 4 mm • NONE: Espacement des blocs de 0 mm
MARGINS	• NARROW: Marges de 6 mm • NONE: Marges de 0 mm • WIDE: Marges de 43 mm • MEDIUM: Marges de 20 mm • Voir page 27 pour le déetail.
T-LENGTH	• AUTO: Ajuste automatiquement la longueur de la bande en fonction du nombre de caractères. • FIX: Maintient une longueur de bande fixe de 0 cm à 99,9 cm. Voir page 27 pour le déetail.
B-ALIGN	• LEFT: Aligné les blocs sur la gauche. • EQUAL: Aligné les blocs de façon égale pour replir l'espace disponible. • CENTER: Centre les blocs. • RIGHT: Aligné les blocs à droite. • Notez que ce réglage n'est disponible que lorsque FIX est sélectionné pour T-LENGTH Voir page 29 pour le déetail.

• Vous pouvez aussi changer le paramètre MARGINS en créant une étiquette dans le mode Numérorotation (page 17) et le paramètre MIRROR lorsque vous créez
• Lorsque l'étiquette a la forme souhaitée, appuyez sur SET.

Marges

Vous avez le choix entre les quatre réglages de marges suivants.

Remarque

• Toutes les marges mentionnées ci-dessous sont approximatives.

Important!

• Les marges ne sont pas coupées si la bande est trop courte (31 mm pour NARROW, 38 mm pour MEDIUM, 50,0 mm pour WIDE). Après l'impression, vous pouvez couper les marges avec des ciseaux, si nécessaire.

• Le réglage du paramètre NONE permet d'imprimer des étiquettes l'une après l'autre, sans discontinuité.
• La coupure automatique n'est pas possible lorsqu'NONE est sélectionné pour les marges. Pour couper la bande, appuyez sur FUNCTION puis sur CUT.

FREE DESIGN : Contrôle de la longueur d'une étiquette

La longueur de l'étiquette s'ajuste normalement en fonction de la taille et du nombre de caractères sur l'étiquette. Cette section explique comment contrôler la longueur des étiquettes.

La longueur d'une étiquette peut être spécifiée de deux façons :

• En spécifiant la longueur de chaque bloc de l'étiquette (longueur de bloc fixe);
• En spécifique la longueur totale de l'étiquette (longueur de bande fixe).

Pour contrôler la longueur d'une étiquette avec des longueurs de blocs fixes

1. En mode Composition libre, saisissez le texte souhaité et divisez-le en blocs, si nécessaire.
2. Voir page 22 pour le détail sur les blocs.
3. Amenez le curseur sur le bloc dont vous voulez fixer la longueur.
4. Le curseur peut se trouver n'importe où dans le bloc.
5. Appuyez sur FORM.
6. Si votre étiquette ne comprend qu'un seul bloc, passez directement à l'étape 6 de cette procédure.
7. Utilise et pour sélectionner BLOCK FORM, puis appuyez sur SET.
8. Utilise et pour sélectionner ONE BLOCK, puis appuyez sur SET.
9. Si vous pouvez appliquer le réglage à tous les blocs de l'étiquette, sélectionnez ALL BLOCKS.
10. Utilisez et pour sélectionner B-LENGTH.
11. Utilise et pour spécifier le réglage FIX.
12. Appuyez sur

La valeur de la longueur est sur ligne.

1. Utilisez les touches numériques, ou les touches (diminution) et (augmentation) pour changer la longueur du bloc.
2. L'aspect de la valeur de la longueur du bloc change sur l'afficheur de la façon suivante en fonction du réglage effectué.

[11.6cm]

L'étiquette est imprimée telle que spécifiée.

Sales Department

(9.6cm]

Le texte est condensé horizontalement, et l'étiquette est imprimée telle qu'elle.

Sales Department

5.4cm]

La longueur du bloc est plus grande que la valeur spécifiée.

Sales Department

1. Appuyez sur SET.

Longueur de bloc fixe et indicateur de format d'étiquette

Lorsque vous sélectionnez FIX pour le réglage B-LENGTH, l'indicateur de format d'étiquette dans le coin supérieur droit de l'afficheur contient les informations suivantes.

L'étiquette peut être imprimée à la longueur spécifiée.

L'étiquette sera imprimée à la longueur spécifiée avec des caractères condensés.

L'étiquette sera plus longue que la longueur spécifiée.

• Le texte est imprimé à 50% de sa taille normale dans le sens de l'impression. La longueur du bloc est plus supérieure à la longueur spécifique.

Pour contrôler la longueur totale de l'étiquette en utilisant une longueur de bande fixe

1. En mode Composition libre, saisissez le texte souhaité.
2. Appuyez sur FORM.
3. Si l'étiquette n'a qu'un seul bloc, passez directement à l'étape 4 de cette procédure.
4. Utilise et pour sélectionner ALL FORM, puis appuyez sur SET.
5. Utilisez et pour faire défiler l'écran jusqu'au paramètre T-LENGTH.
6. Utilisez et pour spécifier FIX, puis appuyez sur .
7. Utilisez les touches numériques, ou bien les touches (diminution) et (augmentation) pour changer la longueur de l'étiquette.

• L'aspect de la valeur de la longueur du bloc change sur l'afficheur de la façon suivante en fonction du réglage effectué.

[20.6cm]

L'étiquette est imprimée telle que spécifiée.

20.5cm]

L'étiquette sera imprimée mais la bande sera plus longue que la valeur spécifiée.

FREE DESIGN : alignement du texte de l'étiquette

Cette section explique comment aligner le texte de l'étiquette dans un bloc et comment aligner les blocs dans l'étiquette.

Pour aligner le texte de l'étiquette

1. En mode Composition libre, saisissez le texte souhaité, et divisez-le en blocs, si nécessaire.
2. Voir page 22 pour le détail sur les blocs.
3. Amenez le curseur sur le bloc dont vous voulez aligner le texte, puis appuyez sur FORM.
4. Ici nous allons amener le curseur sur le bloc contenant "Round".
5. Si votre étiquette contient un seul bloc, passez directement à l'étape 5 de cette procédure.
6. Utilise et pour sélectionner BLOCK FORM, puis appuyez sur SET.
7. Utilise et pour sélectionner ONE BLOCK, puis appuyez sur SET.
8. Utilisez et pour faire défilier l'écran jusqu'au paramètre ALIGN.
9. Utilisez et pour sélectionner le réglage d'alignement souhaité.
10. A chaque pression de ou le réglage change de EQUAL, CENTER, RIGHT à LEFT.
11. Après avoir sélectionné le réglage souhaité, utilisez et pour faire défiler l'écran jusqu'au paramètre B-LENGTH.
12. Utilise et pour spécifier FIX, comme réglage, puis appuyez sur SET.

1. Utilisez les touches numériques, ou (diminution) et (augmentation) pour augmenter la longueur du bloc, puis appuyez sur SET.
2. Si un bloc contient plusieurs lignes, vous pouvez aussi aligner le texte avec B-LENGTH AUTO. Dans ce cas, l'alignement s'effectue sur la ligne la plus courte du texte, comme indiqué ci-dessous.

LEFT

Round Estimate①

EQUAL

Round Estimate①

CENTER

Round Estimate①

RIGHT

Round Estimate①

Exemple 2 : alignement de blocs dans une étiquette

LEFT

INVOCENov.

EQUAL

INVOICE Backup Nov.

CENTER

INVOICE Backup Nov.

RIGHT

INVOICE Backup Nov.

Important!

• Le réglage d'alignement de blocs ne s'applique que lorsque FIX est sélectionné pour le réglage T-LENGTH.

Pour aligner les blocs dans une étiquette

1. En mode Composition libre, saisissez le texte souhaité et divisez-le en blocs, si nécessaire.
2. Voir page 22 pour le détail au sujet des blocs.
3. Appuyez sur FORM.
4. Si l'étiquette ne comprend qu'un seul bloc, passez directement à l'étape 4 de la méthode.
5. Utilise et pour sélectionner ALL FORM, puis appuyez sur SET.
6. Utilisez et pour faire défiler l'écran jusqu'au réglage T-LENGTH.
7. Utilisez et pour spécifier le réglage FIX, puis appuyez sur .

1. Utilisez les touches numériques, ou (diminution) et (augmentation) pour changer la longueur de l'étiquette.
2. Utilisez un réglage d'étiquette plus long que la valeur qui apparait à l'origine sur l'afficheur.
3. Utilisez pour faire défilier l'écran jusqu'au paramètre B-ALIGN.
4. Utilisez et pour sélectionner le réglage d'alignement souhaité.
5. À chaque pression de («) ou («) le réglage passe de EQUAL, CENTER, RIGHT à LEFT.

FREE DESIGN : Changement de la taille du texte de l'étiquette

Normalement, lorsque vous imprimez, la taille optimale est automatiquement sélectionnée selon la largeur de la bande et le nombre de lignes du texte (Ajustement auto).

Vous pouvez aussi spécifier vous-même la taille des caractères et invalider l'ajustement automatique en procédant de la façon suivante.

La taille des caractères peut être spécifiée de deux façons différentes :

• En spécifiant la taille d'une suite de caractères
• En spécifique la taille des lignes du texte

Important!

• Notez que les valeurs spécifiées ne sont pas des tailles absolues mais les multiples d'une taille. La taille “2 × 3”, par exemple, spécifie le double de la hauteur normale et trois fois la largeur normale.

Spécification de la taille d'une suite de caractères

Vouspouvieszpecifierune tailde 1× 1 à 5× 8 pour une suite de caracteteres. Notezque la taille verticale maximale que you pouverezpecifierdepend de la largeur de la bandeutilisée. Pourledetail, voirLargeurdebandenome delignes et tailles des caracteteres”àla page72.

1x1

2 × 3

Yes

Yes

4 × 4

5 × 6

Yes

Yes

• Notez que la façon dont la taille de caractères spécifiée affecte le texte dépend de son orientation (verticale ou horizontale).

1x2 (Horizontale)

1x2 (Verticale)

Yes

Pour spécifier la taille d'une suite de caractères

Exemple : Spécifier 1×3 comme taille pour “No Smoking” dans le texte “No Smoking here!”

1. En mode Composition libre, saisissez le texte que vous pouvez.
2. Appuyez sur SIZE.
3. Utilise et pour sélectionner CHARACTER, puis appuyez sur SET.
4. Avec avoir souligné la valeur HEIGHT, utilisez et pour changer la valeur.
5. Ici nous allons spécifier 1 comme valeur.
6. Vous pouvez aussi saisir une valeur avec les touches numériques.
7. L'imprimante bipe et la valeur ne peut pas être saisie si elle n'est pas valide.
8. Appuyez sur pour surligner la valeur WIDTH.
9. Si vous spécifiez la valeur HEIGHT en appuyant sur une touche numérique, la valeur WIDTH sera automatiquement surlignée.
10. Utilise et pour changer la valeur WIDTH puis appuyez sur SET.
11. Ici nous allons spécifier la valeur 3.
12. Utilisez et pour amener le curseur sur le premier caractère de la suite de caractères à laquelle vous pouvez appliquer le réglage, puis appuyez sur SET.
13. Ici amenez le curseur sur "N".
14. Utilisez et pour amener le curseur sur le dernier caractère de la suite à laquelle vous voulez appliquer la taille spécifiée, puis appuyez sur SET.
15. Ici nous allons sélectionner "No Smoking".

Taille des caractères : Indique la taille des caractères à la position du curseur.

Repère de taille des caractères : Ce repère indique le point à partir duquel la taille spécifique est valide.

Repère d'ajustement automatique : Ce repère est automatiquement inséré par l'imprimante pour indiquer que le texte à sa droite sera ajusté automatiquement.

• Le repère de taille de caractères et le repère d'ajustement automatique apparaissent uniquement sur l'afficheur. Ils ne sont pas imprimés sur l'étiquette.
• Pour supprimer un repère de taille de caractères, amenez le curseur sur le repère, puis appuyez sur DEL.
• Lorsque vous supprimez un repère de taille de caractères, le texte à la droite de celui-ci prend la taille du caractère suivant à la gauche. Lorsque vous supprimez le dernier repère de taille de caractères, la taille du texte est spécifique automatiquement par l'imprimante en fonction de la largeur de la bande utilisée et du nombre de lignes du texte.
• Notez que la taille de caractères spécifiée s'applique à tous les caractères jusqu'à la fin du bloc actuel. Elle ne s'applique pas à plusieurs blocs.

Spécification de la taille des lignes du textile

Vous pouvez spécifier la taille des lignes du texte en sélectionnant le format de la façon suivante.

Nombre de lignes	Format		24 mm ou 18 mm de largeur	12 mm de largeur	9 mm de largeur
1	A		1 × 1	1 × 1	1 × 1
	B		2 × 2	2 × 2	2 × 2*
	C		3 × 3	3 × 3*	-
	D		4 × 4	-	-
	E		5 × 5*	-	-
2	A		1 × 1	-	-
	B		1 × 1	-	-
	C		2 × 2	-	-
	D		1 × 1	-	-
	E		2 × 2	-	-
	F		2 × 2	-	-
	E		1 × 1	-	-
	F		3 × 3*	-	-
	E		1 × 1	-	-

Nombre de lignes	Format		24 mm ou 18 mm de largeur	12 mm de largeur	9 mm de largeur
3	A		1 × 1	-	-
			1 × 1
			1 × 1
	B		1 × 1	-	-
			1 × 1
			2 × 2*
	C		1 × 1	-	-
			2 × 2*
			1 × 1
	D		2 × 2*	-	-
			1 × 1
			1 × 1

• Plus petit lorsque l'étiquette contient un cadre.

Important!

• La taille des lignes du texte ne peut pas être spécifiée dans le cas d'une bande de 6 mm de largeur.
• La taille des lignes du texte ne peut pas être spécifiée si vous avez quatre lignes de texte ou plus.
• La taille des lignes du texte ne peut pas être spécifiée si des tailles ont déjà été spécifiées pour une suite de caractères.

Ligne 1× 1 (Deux lignes, Format E) Ligne 2× 3 Bande de 18 mm de largeur

1. Dans le mode Composition libre, saisissez le texte souhaité.
2. Appuyez sur SIZE.
3. Utilisez Λ et Ω pour sélectionner LINE, puis appuyez sur SET.
4. Utilisez les touches de curseur pour sélectionner le format souhaité, puis appuyez sur SET.

Lorsqu'une des opérations suivantes est effectuée, la spécification automatique de la taille des lignes du texte est annulée.

• Changement du nombre de lignes
• Spécification de la taille d'une suite de caractères (page 32)

Petite police

• L'imprimante présente une option de petite police, qui peut être sélectionnée automatiquement en fonction du nombre de lignes (le nombre de lignes du texte saisi ou le nombre de lignes dans le format utilisé) et de la largeur de la bande. Un indicateur apparait à côté de l'indicateur [SMALL FONT] lorsque la petite police de caractères est utilisée.
• Un nombre similaire à “2/5” indique le format de l'étiquette lorsque la petite police est sélectionnée. Ce nombre signifie qu'il y a en tout 5 lignes et que le curseur se trouve sur la 2e ligne.

• Notez ce qui suit à propos de la petite police.
• Les réglages de police ne s'appliquent pas (tout est imprimé avec la même police).
• Le réglage proportionnel est désactivé.
• Le changement de style ou l'effet obtenu lorsque la petite police est utilisée peut donner des résultats indésirables.
• Les illustrations et les caractères personnalisés peuvent ne pas s'imprimer correctement lorsque la petite police est utilisée.

FREE DESIGN : utilisation de cadres

Cette imprimante présente tout un besoin de cadres que vous pouvez utiliser pour imprimer des étiquettes. Voir page 69 pour la liste des cadres disponibles.

Bande de 18 mm de largeur, Numéro de cadre 55

Pour ajouter un cadre à une étiquette

1. Dans le mode Composition libre, saisissez le texte souhaité.
2. Appuyez sur FRAME.
3. Utilisez les touches de curseur pour sélectionner le cadre souhaité, puis appuyez sur SET.
4. Ici nous allons sélectionner

1. Utilise et pour sélectionner PRINT, puis appuyez sur SET.
2. Utilisez les touches numériques (ou et ) pour spécifier le nombre de copies, puis appuyez sur
3. Vous pouvez spécifier une valeur de 1 à 100 pour le nombre de copies.
4. Utilisez et pour sélectionner le mode de coupure de la bande (page 38), puis appuyez sur SET.
5. L'impression commence.
6. L'attribut de texte BOX n'est pas appliqué lors de l'impression d'un cadre.

Cadres et nombre de lignes

Le nombre de lignes pouvant être imprimées avec un cadre dépend de la largeur de la bande.

	24/18 mm	12 mm	9 mm	6 mm
Nombre de lignes avec cadre	6 au maximum	3 au maximum	2 au maximum	1

Création d'une étiquette avec code-barres

L'imprimante permet aussi de créer et d'imprimer des étiquettes contenant des codes-barres.

Types de codes-barres pris en charge

EAN-13

EAN-8

UPC-A

UPC-E

ITF

Important!

• Utilisez une bande d'au moins 12 mm pour l'impression de codes-barres.
• Vous pouvez saisir 60 caractères au maximum pour le commentaire au-dessus du code-barres.
• Veillez à vérifier si chaque code-barres est bien exact. Faites les réglages suivants si les codes-barres obtenus sur l'imprimante sont difficiles à.

Réduisez l'intensité de l'impression (page 55).

Augmentez la taille du code-barres (étape 8 de “Pour créer une étiquette avec code-barres”).

Sélectionnez FULL CUT ou UNCUT comme mode de coupure (page 38).

• Les bandes suivantes sont idéales pour l'impression de codes-barres.

Les lettres entre parenthèses indiquent les noms des modèles de bandes.

Bande blanche, impression (WE)

Bande blanche, impression bleue (WEB)

Bande jaune, impression jaune (YW)

CHECK

1174637828005

Cartouche de 18 mm de largeur

Pour créer une étiquette avec code-barres

1. Appuyez sur ON pour permettre l'imprimante sous tension.
2. Utilisez et pour sélectionner TAPE, puis appuyez sur SET.
3. Vous pouvez aussi appuyer sur TAPE pour accéder au mode TAPE.
4. Utilisez et pour sélectionner NEW, puis appuyez sur SET.
5. Utilisez directionnelles pour sélectionner, puis appuyez sur SET.
6. Utilisez directionnelles pour sélectionner le type de code-barres, puis appuyez sur SET
7. Si vous sélectionnez ITF, CODE39 ou CODABAR comme type de code-barres, spécifiez si vous pouvez utiliser un chiffre de contrôle sur l'écran suivant, puis appuyez sur SET.
8. Saisissez le texte, si nécessaire, puis appuyez sur SET.
9. Si vous ne voulez pas ajouter de commentaire, appuyez simplement sur SET sans rien saisir.
10. Saisissez les données pour le code-barres, puis appuyez sur SET.
11. Utilisez et pour sélectionner la taille du code-barres, puis appuyez sur SET.
12. Utilise et pour sélectionner PRINT, puis appuyez sur SET.
13. er le nombre de copies, puis appuyez sur .
14. Vous pouvez spécifier une valeur de 1 à 100 comme nombre de copies.
15. Utilisez et pour sélectionner le mode de coupure de la bande (page 38), puis appuyez sur SET.
16. L'impression commence.
17. Pour le détail sur la sauvegarde des données de l'étiquette, voir page 54.

Spécification des codes-barres

Code-barres	Chiffre de contrôle*1	Chiffres imprimés*3	Nombre de chiffres saisis*4	Chiffres ajoutés automatiquement		Caractères saisis* 8
					Chiffre de contrôle*1
EAN-13	Oui	13 chiffres	12 chiffres	-	1 chiffre	Numériques
EAN-8	Oui	8 chiffres	7 chiffres	-	1 chiffre	Numériques
UPC-A	Oui	12 chiffres	11 chiffres	-	1 chiffre	Numériques
UPC-E	Oui*2	6 chiffres	6 chiffres	-	-	Numériques
ITF	Non	4 à 22 chiffres	4 à 22 chiffres Nombres pairs seulement*5	-	-	Numériques
	Oui	4 à 22 chiffres	3 à 21 chiffres Nombres impairs seulement*6	-	1 chiffre
CODE39	Non	4 à 22 chiffres	2 à 20 chiffres	2 chiffres *7	-	Numériques Alphabétiques A à Z Symboles (-)(.)(Espace) ()/(+) (%)
	Oui	4 à 22 chiffres	1 à 19 chiffres	2 chiffres *7	1 chiffre
CODABAR (NW-7)	Non	4 à 22 chiffres	4 à 22 chiffres	-	-	Numériques Symboles (-)()(:)($) (+) Alphabétiques (premier, dernier seulement)*9 A à D
	Oui	4 à 22 chiffres	3 à 21 chiffres	-	1 chiffre

1 Le chiffre de contrôle est automatiquement calculé en fonction des données saisies. Pour les codes EAN-13, EAN-8 et UPC-A, et lorsqu'un chiffre de contrôle est utilisé avec ITF, ce chiffre est ajusté à la fin des chiffres imprimés. Lorsqu'un chiffre de contrôle est utilisé avec les codes CODE39 ou CODABAR, le chiffre de contrôle est ajusté juste avant le dernier. 2 UPC-E comprend un chiffre de contrôle, mais celui-ci n'est pas imprimé sous forme de nombre en dessous du code-barres. 3 Le nombre de chiffres imprimés sous un code-barres est égal aux caractères saisis plus les caractères ajustés automatiquement. 4 Un message d'erreur s'affiche si les chiffres ne sont pas suffisants. L'imprimante n'autorise pas non plus la saisie s'il y a trop de chiffres. 5 Un message d'erreur apparaît et l'impression est impossible si un nombre impair de chiffres est saisi et si un chiffre de contrôle ITF n'est pas utilisé. Ajoutez un zéro au début des chiffres et saisissez le nombre une nouvelle fois. 6 Un message d'erreur apparait et l'impression est impossible si un nombre pair est saisi et si un chiffre de contrôle ITF est utilisé. Ajoutez un zéro au début des chiffres et saisissez le nombre une nouvelle fois. 7 Le code de début et le code de fin de CODE39 doivent être des astérisques. 8 Un message d'erreur apparait et l'impression est impossible si vous spécifiez d'autres caractères que ceux spécifiés ici. *9 Avec CODABAR, A, B, C ou D peuvent être utilisés comme code de début et code de fin. Un message d'erreur apparait et l'impression est impossible si d'autres caractères sont utilisés.

Modes de coupure de la bande

Lorsque vous imprimez toute une série d'étiquettes, le mode de coupure de la bande spécifique si la bande doit être coupée après l'impression de chaque étiquette ou non. Vous pouvez aussi spécifier le type de coupure.

Notez qu’avec certains types de bandes, le coupe-papier peut être endommagé. Utilisez le mode de coupure de la bande adapté à la bande utilisée, comme indiqué dans le tableau suivant.

Lors de l'impression sur ce type de bande:	Utilisez toujours ce mode de coupure:
• Bande à transfert thermique	FULL CUT
• Bande magnétique • Bande reflchéissante	UNCUT

Types de coupures de la bande

Il y a deux types de coupures de la bande : la demi-coupure et la coupure complète.

Demi-coupure

Avec la demi-coupure, la partie étiquette seulement est coupée, pas la pellicule arrêté.

La demi-coupure n'est pas possible avec une bande de 6 mm de largeur.

Coupure complète

La coupure complète coupe la bande et la pellicule arrête.

Modes de coupure

Vous avez le choix entre quatre modes de coupure.

• Notez que le type de coupure effectué dépend du mode de coupure et du réglage de marges. Voir "Modes de coupure et marges" à la page 40 pour le détail.
• Aucune coupure (ni demi, ni complète) n'est effectuée lorsque NONE est sélectionné comme paramètre MARGINS.
• La demi-coupure et la coupure complète peuvent ne pas s'effectuer avec les longueurs de bande suivantes : inférieures à 31 mm lorsque NARROW est spécifié comme réglage de marges, inférieures à 38 mm lorsque MEDIUM est spécifié comme réglage de marges, ou inférieures à 50 mm lorsque WIDE est spécifié comme réglage de marges. Dans ce cas, utilisez une paire de ciseaux pour couper les étiquettes après l'impression.

• Cette option permet d'effectuer une demi-coupure entre les étiquettes, et une coupure complète à la fin de l'impression.

• Cette option permet d'effectuer une coupure complète à la fin de chaque étiquette et une demi-coupure près du début de chaque étiquette pour que la pellicule arrêtée s'enlève plus facilement.

• Cette option permet d'effectuer une coupure complète à la fin de chaque étiquette.
• Utilisez ce réglage lors de l'impression sur bande à transfert thermique.
• Lorsque vous utilisez les réglages de marges NARROW et MEDIUM avec la coupure complète, la bande excédentaire est coupée.

• Lorsque cette option est sélectionnée, l'imprimante ne coupe pas la bande entre les étiquettes.
• Ce réglage est le mieux adapté pour imprimer des étiquettes sans espace et économiser la bande.
• Utilisez Sans coupure pour imprimer sur une bande magnétique ou une bande réfléchissante. Après l'impression, appuyez sur FUNCTION puis sur FEED pour faire avancer la bande, puis coupe-la avec une paire de ciseaux.

Utilisation d'une bande magnétique ou d'une bande réfléchissante

Il faut prendre des précautions spéciales pour imprimer sur une bande magnétique et une bande réfléchissante. Lorsque vous imprimez sur ce type de bandes, sélectionnez Sans Coupure comme mode de coupure et coupez la bande vous-même avec une paire de ciseaux, comme indiqué ci-dessous.

Important!

• L'emploi du coupe-papier de l'imprimante pour la demi-coupure ou la coupure complète d'une bande magnétique ou refléchissante réduit la durée de service de la lame du coupe-papier et peut endommager le mecanisme.
• Sélectionnez NONE pour le réglage ALL FORM MARGINS (page 26), ou UNCUT comme mode de coupure de la bande.
• Imprimez la bande.
• Appuyez sur FUNCTION FEED pour faire avancer la bande.
• Utilisez une paire de ciseaux pour couper la bande.

Modes de coupure et marges

Le réglage du mode de coupure de la bande et des marges affecte le type de coupure de la bande (complète ou demi-coupure) et la largeur des marges de la façon suivante.

Mode de coupure

CONT HALF CUT

FULL+HALF CUT

FULL CUT

UNCUT

Moment de la coupure Marges

Début de bande, si la bande est excédante

Entre chaque étiquette

Après l'impression

Début de bande, si la bande est excédante

Entre chaque étiquette

Après l'impression

Début de bande, si la bande est excédante

Entre chaque étiquette

Après l'impression

Début de bande, si la bande est excédante

Entre chaque étiquette

Après l'impression

NARROW

Coupure

Demi coupure

Demi coupure

Coupure complète

Demi coupure

Coupure complète

Coupure complète

Coupure complète

Coupure complète

Coupure complète

Aucune

Aucune

Aucune

Marges

18,5 mm

3 mm

3 mm

18,5 mm*1 5 mm*2

3 mm

3 mm

23,5 mm

3 mm

3 mm

23,5 mm

3 mm

3 mm

MEDIUM

Coupure

Demi coupure

Demi coupure

Coupure complète

Demi coupure

Coupure complète

Coupure complète

Coupure complète

Coupure complète

Coupure complète

Aucune

Aucune

Aucune

Marges

11,5 mm

10 mm

10 mm

11.5 mm*1 5 mm*2

10 mm

10 mm

23,5 mm

10 mm

10 mm

23,5 mm

10 mm

10 mm

WIDE

Coupure

Demi coupure

Demi coupure

Coupure complète

Demi coupure

Coupure complète

Coupure complète

Aucune

Coupure complète

Coupure complète

Aucune

Aucune

Aucune

Marges

5 mm

21,5 mm

21,5 mm

5 mm*1 5 mm*2

21,5 mm

21,5 mm

-

21,5 mm

21,5 mm

-

21,5 mm

21,5 mm

NONE

Coupure

Aucune

Aucune

Aucune

Aucune

Aucune

Aucune

Aucune

Aucune

Aucune

Aucune

Aucune

Aucune

Marges

-

-

-

-

-

-

-

-

-

-

-

-

1: Impression de la première étiquette 2: Impression de la seconde étiquette et des suivantes

3E partie – saisie et édition du texte d'une étiquette

Cette section explique comment saisir et éditer du texte alphanumérique pour créer de nouvelles étiquettes.

Déplacement du curseur

Déplacez le curseur sur l'afficheur avec les touches directionnelles et positionnez-le sur le caractère à supprimer ou à modifier.

Pour déplacer le curseur

Pour effectuer cette opération:	Appuyez sur:
Déplacer le curseur vers la gauche	←
Déplacer le curseur vers la croite	→
Déplacer le curseur vers le haut	×
Déplacer le curseur vers le bas	○
Déplacer le curseur jusqu'àau début de la ligne actuelle de texte	FUNCTION ←
Déplacer le curseur jusqu'àla fin de la ligne actuelle de texte	FUNCTION >

Saisie de caractères alphanumériques

La méthode de base pour saisir des caractères alphanumériques est décrite ci-dessous. L'écran de saisie de texte doit être affiché au préalable.

Pour saisir des caractères alphanumériques

Example: ABXYZ 1234567890

1. Saisissez les caractères en les tapant sur le clavier de l'imprimante.
2. Pour saisir des majuscules, vous pouvez appuyer sur SHIFT ou sur CAPS. Il faut appuyer sur SHIFT pour chaque caractère majuscule tandis qu'il suffit d'appuyer une fois sur CAPS pour saisir des majuscules ou des minuscules jusqu'à une nouvelle pression de CAPS.
3. Appuyez sur SPACE pour saisir des espaces.
4. En cas d'erreur, appuyez sur BS ou DEL pour supprimer le caractère, puis reconnectez.
5. Lorsque vous atteignez la fin d'une ligne de texte, appuyez sur SET.

La touche CODE permet d'insérer la ponctuation utilisée dans de nombreuses langues. Procédez de la façon suivante pour insérer les caractères souhaités à l'aide de la touche CODE.

CAPS activée

Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus
CODE U	Ü	CODE Z	Ž	CODE 5	^
CODE O	Ö	CODE C	Ç	CODE 6	°
CODE P	Ä	CODE N	Ñ	CODE 7	°
CODE A	Æ	CODE 1	′	CODE 8	/
CODE J	Ö	CODE 2	、	CODE 9	″
CODE K	Ä	CODE 3	„	CODE 0	¢
CODE L	Ø	CODE 4	~

CAPS désactivée

Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus
CODE U	ü	CODE L	ø	CODE 4	~
CODE O	øe	CODE Z	ž	CODE 5	^
CODE P	á	CODE C	ç	CODE 6	♥
CODE A	æ	CODE N	ñ	CODE 7	○
CODE S	β	CODE 1	'	CODE 8	/
CODE J	ö	CODE 2	、	CODE 9	''
CODE K	à	CODE 3	"	CODE 0	¢

Exemple : Saisir CODE 1 ( ) A

Saisie de symboles et de caractères spéciaux

Le menu SYMBOL met à votre disposition un certain nombre de symboles, pictogrammes et formats numériques spéciaux en plus des lettres grecques et russes.

Pour utiliser le menu SYMBOL

1. Après avoir positionné le curseur à l'endroit où le symbole, le pictogramme, le nombre, la lettre grecque ou la lettre russe doit être saisi, appuyez sur la touche SYMBOL pour afficher le menu SYMBOL.
2. Utilisez et pour sélectionner le type de caractère souhaité, puis appuyez sur SET.
3. Au moment où vous appuyez sur SET, un menu de symboles, pictogrammes, formats numériques, lettres grecques ou lettres russes apparait.
4. Pour dégager le menu SYMBOL sans rien sélectionner, appuyez sur ESC.
5. Sélectionnez le caractère souhaité avec les touches directionnelles, puis appuyez sur SET.
6. Au moment où vous appuyez sur SET l'écran de saisie réapparaî roit où se trouvait le curseur lorsque vous avez affiché le menu SYMBOL.
7. Vous trouverez à la page 68 la liste complète des symboles, pictogrammes, formats numériques, lettres grecques et lettres russes disponibles dans chaque menu.

Saisie d'illustrations

L'imprimante offre un choix de 124 illustrations qui peuvent être insérées dans vos étiquettes

Pour saisir des illustrations

1. ÀpRES avoir positionné le curseur à l'endetroit où vous voulez insérer une illustration, appuyez sur la touche ILLUST pour afficher le menu ILLUST.
2. Sélectionnez l'illustration souhaitée avec les touches directionnelles et appuyez sur SET.
3. Au moment où vous appuyez sur SET l'écran de saisie réapparait avec l'illustration sélectionnée à la position où se trouvait le curseur lorsque vous avez affiché le menu ILLUST.
4. Reportez-vous à la page 68 pour la liste complète des illustrations disponibles.

Suppression d'un seul caractère

Vous supprimez un seul caractère à l'aide de la touche BS ou de la touche DEL. L'emploi de ces deux touches diffère seulement par la position du curseur.

Pour supprimer un caractère à l'aide de la touche BS

Exemple : Remplacer le mot "computer" par "computer".

1. Utilise et pour positionner le curseur sous "p".
2. Appuyez deux fois sur BS pour supprimer les deux m à la gauche du curseur et décaler "puter" vers la gauche.

Pour supprimer un caractère à l'aide de la touche DEL

Exemple : Remplacer le mot "computer" par "computer".

1. Utilisez et pour positionner le curseur sous le premier "m" (le plus à gauche).
2. Appuyez deux fois sur DEL pour supprimer les deux m à la position du curseur et décaler "mputer" vers la gauche.

Suppression du texte saisi

Pour supprimer le texte sur l'écran de saisie, effectuez les opérations suivantes.

Pour supprimer tout le texte

1. Appuyez sur FUNCTION puis sur BS (CLS).
2. Si vous supprimez tout le texte dans le mode Composition libre, un écran vous laissant le choix entre ALL et PART apparaitra. Utilisez et pour sélectionner ALL, puis appuyez sur SET.
3. En réponse au message de confirmation qui apparait, appuyez sur SET.
4. Tout le texte affiché sur l'écran de saisie est supprimé.
5. Si vous voulez abandonner l'opération sans rien supprimer, appuyez sur ESC au lieu de SET.

Pour supprimer une partie du texte (composition libre)

1. Appuyez sur FUNCTION puis sur BS (CLS).
2. Utilise et pour sélectionner PART, puis appuyez sur SET.
3. Utilisez et pour amener le curseur sur le premier caractère du texte que vous pouvez supprimer, puis appuyez sur SET.
4. Utilisez et pour amener le curseur sur le dernier caractère du texte que vous pouvez supprimer, puis appuyez sur SET.

Édition de texte

Vous pouvez régler l'imprimante pour qu'elle insère de nouveaux caractères entre les caractères existants ou pour qu'elle remplace les caractères existants par les nouveaux. Notez comme dans l'exemple suivant.

Example

ABCDEFGHI

Position du curseur : E

Nouveau caractère: XXX

Insertion

Résultat: ABCDXXXEFGHI

Réécriture

Résultat: ABCDXXXHI

Pour commuter entre réécriture et insertion

1. Appuyez sur FUNCTION puis sur SET UP pour afficher le menu SET UP.
2. Utilise et pour sélectionner INPUT, puis appuyez sur SET.
3. Sur l'écran qui apparait, utilisez et pour sélectionner INSERT ou OVERWRITE, puis appuyez sur SET.
4. L'indicateur CAPS est surligné sur l'afficheur lorsque la surecriture est activée. L'indicateur CAPS apparaît normalement (non surligné) lorsque l'insertion est saiviée.

Utilisation de phrases prêtes à l'emploi

Neuf phrases prêtes à l'emploi ont été enregistrées dans la mémoire de l'imprimante pour être insérées, si nécessaire, sur les étiquettes. À l'origine, ce sont des phrases souvent utilisées pour l'étiquetage ; elles sont numérotées de 1 à 8. Vous pouvez utiliser ces phrases ou bien les remplacer par d'autres.

La mémoire de l'imprimante contient à l'origine les phrases suivantes.

1 Digital Image (Image numérique) 2 Date Recorded : (Date d'enregistrement :) 3 Backup Date (Copie de sécurité) 4 Confidential (Confidentialité) 5 Hit Album (Chansons célèbres) 6 Omnibus (Rediffusion) 7 My Favorites (Chansons préférées) 8 Recorded At : (Enregistrement à :) 9

Pour rappeler une phrase

1. Pendant la saisie du texte, appuyez sur PHRASE MEMORY.
2. La liste des phrases disponibles apparait.
3. Utilisez et pour sélectionner la phrase souhaitée, puis appuyez sur SET.
4. La phrase sélectionnée est rappelée et saisie sur l'écran de saisie.
5. Vous pouvez aussi sélectionner une phrase en saisissant son numéro, de 1 à 9.
6. Si le nombre total de caractères de la phrase sélectionnée dépasse la limite, le message d'erreur "ENTIRE PHRASE COULD NOT BE RECALLED!" apparaîtra. Seule une partie de la phrase sera alors saisie.

Pour créer un nouveau texte

1. Appuyez sur PHRASE MEMORY.
2. Utilisez et pour sélectionner [DATA EDIT], puis appuyez sur SET.
3. Utilisez et pour sélectionner MAKE, puis appuyez sur SET.
4. Utilisez et pour sélectionner NEW, puis appuyez sur SET.
5. L'écran NEW / STRING→PHRASE n'apparaît pas si aucun texte n'est affiché sur l'écran de saisie de texte.
6. Sur l'écran de saisie qui apparaît, saisissez le texte souhaité et appuyez sur SET.
7. Utilisez et pour sélectionner la mémoire où vous pouvez enregistrer la phrase, puis appuyez sur SET.
8. En réponse au message de confirmation qui apparait, appuyez sur SET pour enregistrer la phrase ou sur ESC pour abandonner.

Pour enregistrer le texte saisi dans la mémoire

1. Pendant la saisie du texte qui doit être enregistré, appuyez sur PHRASE MEMORY.
2. Utilisé et pour sélectionner [DATA EDIT], puis appuyez sur SET.
3. Utilisez et pour sélectionner MAKE, puis appuyez sur SET.
4. Utilisez et pour sélectionner STRING PHRASE, puis appuyez sur SET.
5. Sur l'écran de saisie qui apparait, vérifiez le texte, changez-le si nécessaire et appuyez sur SET.

Lorsque vous sauvegardez du texte dans la mémoire de phrase

• Si le texte contient des repères de taille de caractères, de retour à la ligne, de blocs, etc., ces caractères sont sauvegardés sous forme d'espaces.
• Si le texte contient 49 caractères ou plus, les premiers 49 caractères sont sauvégardés comme texte.
• Utilisez et pour sélectionner la mémoire où vous voulez enregistrer le texte, puis appuyez sur SET.
• En réponse au message de confirmation qui apparait, appuyez sur SET pour enregistrer la phrase ou sur ESC pour abandonner.

Pour modifier une phrase de la mémoire

1. Appuyez sur PHRASE MEMORY.
2. Utilise et pour sélectionner [DATA EDIT], puis appuyez sur SET.
3. Utilise et pour sélectionner EDIT, puis appuyez sur SET.
4. Utilisez et pour sélectionner la mémoire contenant la phrase que vous pouvez modifier, puis appuyez sur SET.
5. Sur l'écran de texte qui apparait, vérifiez le texte et effectuez les changements nécessaires, puis appuyez sur SET.
6. Utilisez et pour sélectionner la mémoire où vous voulez enregistrer le texte, puis appuyez sur SET.
7. En réponse au message de confirmation qui apparait, appuyez sur SET pour enregistrer la phrase ou sur ESC pour abandonner.

Pour supprimer une phrase de la mémoire

1. Appuyez sur PHRASE MEMORY.
2. Utilise et pour sélectionner [DATA EDIT], puis appuyez sur SET.
3. Utilise et pour sélectionner DELETE, puis appuyez sur SET.
4. Utilisez et pour sélectionner la mémoire contenant la phrase que vous pouvez supprimer, puis appuyez sur SET.
5. En réponse au message de confirmation qui apparait, appuyez sur SET pour supprimer la phrase ou sur ESC pour abandonner.

Utilisation du copier-coller

Vous pouvez copier le texte saisi à un endroit pour le coller à un autre endroit.

Pour copier du texte

1. Saisissez le texte que vous voulez copier.
2. Appuyez sur FUNCTION puis sur COPY.
3. Le message " COPY OPERATION COMPLETE" apparaît et l'écran de saisie apparait lorsque la copie est terminée.
4. La copie laisse le texte affiché tel quel. Une copie de ce texte est simplement mise en mémoire.
5. Vous pouvez copier jusqu'à 49 caractères en une seule fois. Si plus de 49 caractères figurent sur l'écran, seuls les 49 premiers caractères seront sélectionnés.
6. Vous pouvez avoir jusqu'à neuf copies dans la mémoire. La copie la plus ancienne est effacée pour laisser place à la 10^th copie, le cas échéant.
7. Les repères de taille de caractères, de retours à la ligne et de blocs inclus dans le texte sont automatiquement remplacés par des espaces lorsque le texte est copié.

Pour coller le texte copié

1. Lorsque vous saisissez le texte, appuyez sur PASTE.
2. Sur la liste de textes copies qui apparaît, utilisez et pour sélectionner le texte souhaïte, puis appuyez sur SET.
3. Les données sélectionnées sont collées à la position du curseur.
4. Si, à cause du texte copié, la limite de caractères est dépassée, le message “TOO MANY CHARACTERS! SOME WERE NOT PASTED” s'affiche et certains caractères ne seront pas copiés.

Caractères personalisés

Vous pouvez personnaliser quatre caractères et les sauvegarder dans la mémoire. Ces caractères peuvent être créés à partir de rien ou bien à partir de caractères ou de symboles existants.

Pour créer un nouveau caractère à partir de rien

1. Appuyez sur FUNCTION puis USER CHR.
2. alisation de caractères. Dans ce cas, ignorez l'étape 3, et passez directement à l'étape 4.
3. Utilisez et pour sélectionner MAKE, puis appuyez sur SET.
4. Utilisez et pour sélectionner NEW, puis appuyez sur SET.

L'écran NEW/USE INPUT CHAR n'apparaît pas si aucun caractère n'est saisi à la position du curseur sur l'écran de saisie de texte.

Écran de personnalisation de caractères

1. Procédez de la façon suivante pour tracer le caractère souhaité.

Pour:	Il faut:
Déplacer le curseur	Utiliser les touches directionnelles.
Positionner le curseur à la gauche, la croite, le haut ou le bas de l'écran de dessin	Appuyer sur FUNCTION puis sur ⊙ , ⊙ , ⊙ , ou ⊙ .
Tracer un point noir	Appuyer sur 1 de sorte que BLACK soit surligné sur l'afficheur.
Tracer un point blanc	Appuyer sur 2 de sorte que WHITE soit surligné sur l'afficheur.
Tracer une ligne de points noirs	Appuyer sur 1 et 3 de sorte que BLACK et CONTINUE seront surlignés sur l'afficheur, puis utiliser les touches directionnelles pour déplacer le curseur.
Tracer une ligne de points blancs	Appuyer sur 2 et 3 de sorte que WHITE et CONTINUE seront surlignés sur l'afficheur, puis utiliser les touches directionnelles pour déplacer le curseur.

• Notez que vous ne pouvez tracer et effacer que des lignes droites. Vous ne pouvez pas tracer et supprimer des lignes en diagonale. Pour créer des lignes en diagonale, vous devez placer chaque point de la ligne, un à un.
• A chaque pression de 3 lorsque BLACK ou WHITE est surligné, le réglage CONTINUE est activé (surligné) ou désactivé (non surligné).
• Lorsque vous avez terminé le caractère, appuyez sur SET.
• Utilisez les touches directionnelles pour sélectionner la mémoire où vous voulez sauvegarder le caractère personnelisé, puis appuyez sur SET.
• En réponse au message de confirmation qui apparaît, appuyez sur SET pour sauvegarder le caractère.

Pour créer un nouveau caractère à partir d'un caractère existant

1. Saissez le caractère ou le symbole que vous pouvez utiliser pour créer un nouveau caractère et mettez le curseur sous le caractère.
2. Appuyez sur FUNCTION puis sur USER CHR.
3. Utilisez et pour sélectionner MAKE, puis appuyez sur SET.
4. Utilisez et pour sélectionner USE INPUT CHAR puis appuyez sur SET.
5. Effectuez les étapes 4 à 7 de “Pour créer un nouveau caractère à partir de rien” pour créer et sauvegarder le nouveau caractère.

Pour créer un nouveau caractère à partir d'un caractère personnalisé

1. Appuyez sur FUNCTION puis sur USER CHR.
2. Utilisez les touches directionnelles pour sélectionner EDIT puis appuyez sur SET.
3. Utilisez les touches directionnelles pour sélectionner le caractère qui servira de base au nouveau, puis appuyez sur SET.
4. Effectuez les étapes 4 à 7 de “ Pour créer un nouveau caractère à partir de rien” pour créer et sauvegarder le nouveau caractère.

Pour rappeler un caractère personnelé

1. ÀpRES avoir positionné le curseur sur l'écran de saisie à l'endetroit où vous pouze saisir le caractère personnelisé, appuyez sur FUNCTION puis sur USET CHR.
2. Utilise et pour sélectionner RECALL, puis appuyez sur SET.
3. Sélectionnez le caractère que vous pouvez rappeler avec les touches directionnelles et appuyez sur SET.

Pour supprimer un caractère personnalisé

1. Appuyez sur FUNCTION puis sur USER CHR.
2. Utilisez et pour sélectionner DELETE avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez le caractère sélectionné que vous voulez supprimer avec les touches directionnelles et appuyez sur SET.
4. En réponse au message de confirmation qui apparait, appuyez sur SET pour supprimer le caractère sélectionné ou sur ESC pour abandonner.

4E partie - Contrôle de l'aspect du texte

Les opérations mentionnées dans cette section permettent de sélectionner les polices et d'utiliser les attributs des polices (styles et effets) pour rendre vos étiquettes plus attrayantes et facilement repérables.

Sélection d'une police

L'imprimante présente les cinq polices de caractères suivantes.

• New Sans-serif (SANS-SERIF)

• Nouveau SANS-SERIF italique (SANS-SERIF ITC)

• Nouveau Sans-serif arrondi (SANS-SERIF RND)

• New Roman

• New Roman italique (ROMAN ITC)

Vous pouvez aussi spécifier une police après avoir saisi du texte ou spécifier une police par défaut qui est automatiquement utilisée lorsque vous créez une nouvelle étiquette.

La police sélectionnée est indiquée par le pointeur sur la droite de l'afficheur.

Petite police

Lorsque vous imprimez sur un disque, SMALL FONT est utilisé si les caractères sont de 2 mm, quel que soit le réglage de police actuel. Lors de l'impression sur bande, SMALL FONT est utilisé pour l'impression lorsque le nombre de lignes (nombre de lignes saisies ou nombre de lignes dans le format sélectionné) et la largeur de la bande l'exigent. Un pointeur apparaît à côté de l'indicateur SMALL FONT lorsque SMALL FONT est utilisé.

• Lorsque SMALL FONT est utilisé, les points suivants sont valables.
• Tous les réglages de police sont ignorés. Tout est imprimé avec la même police.
• Le réglage proportionnel est désactivé.
• Le changement de style ou l'effet obtenu lorsque SMALL FONT est utilisé peut donner des résultats indésirables.
• Les illustrations et les caractères personnalisés peuvent ne pas être imprimés correctement lorsque SMALL FONT est utilisé.

Pour changer la police par défaut

1. Appuyez sur FUNCTION puis sur SET UP pour afficher le menu SET UP.
2. Utilisez et pour sélectionner DEFAULT FONT, puis appuyez sur SET.
3. Utilisez et pour sélectionner la police que vous voulez utiliser par défaut, puis appuyez sur SET.
4. La police spécifiée par défaut est utilisée en priorité pour toutes les nouvelles étiquettes. Pour la changer pendant la saisie du texte, procédez comme indiqué ci-dessus.

Pour changer la police du texte qui vient d'être saisi

1. Avec saisis le texte souhaite, appuyez sur FONT.
2. Utilisez et pour sélectionner la police souhaitée, puis appuyez sur SET.
3. Sur l'écran suivant, sélectionnez la plage de texte à laquelle la police doit s'appliquer, puis appuyez sur.

Pour appliquer le réglage de police à ce texte :	Sélectionnez cette option :
Tout le texte de l'étiquette	ALL
Tout le texte du bloc actuel (Composition libre seulement)	BLOCK
Tout le texte de la ligne actuelle	LINE
Caractères spécifique (Composition libre seulement)	CHARACTER

• Si vous sélectionnez ALL pour un texte en composition libre, appuyez sur SET. Ce réglage s'appliquera au texte et l'écran de saisie réapparaîtra.
• Si vous sélectionnez un autre réglage dans le mode Composition libre, un écran de spécification de la plage similaire au suivant s'affiche. Effectuez les étapes 4 et 5 pour spécifier la plage de texte.

1. Utilisez et pour amener le curseur sur le premier caractère du texte auquel vous pouvez appliquer le réglage FONT, puis appuyez sur SET.
2. vez appliquer le réglage FONT, puis appuyez sur SET.
3. Le réglage est appliqué et l'écran de saisie réapparaît.

Utilisation des attributs du menu STYLE

Le menu STYLE permet d'appliquer les attributs suivants à votre texte.

NORMAL

DATA

BOLD

DATA

OUTLINE

DATA

SHADOW

DATA

RAISED

• Notez que les attributs du menu STYLE ne s'appliquent pas aux illustrations ou caractères personnalisés.

Pour appliquer les attributs de texte du menu STYLE

1. Saisissez le texte dont vous voulez changer les attributs.
2. Appuyez sur STYLE.
3. Appuyez sur et pour sélectionner STYLE, puis appuyez sur SET.
4. Si l'option EFFECT n'apparaît pas sur l'écran, passez à l'étape 4.
5. Utilisez et pour sélectionner le réglage de STYLE souhaité, puis appuyez sur SET.
6. Lorsque NORMAL est sélectionné, le réglage du menu STYLE actuel est annulé.
7. Utilise et pour sélectionner le texte auquel vous pouvez appliquer le réglage STYLE, puis appuyez sur SET.

Pour appliquer le réglage STYLE à ce texte :	Sélectionnez cette option :
Tout le texte de l'étiquette	ALL
Tout le texte du bloc actuel (Composition libre seulement)	BLOCK
Tout le texte de la ligne actuelle	LINE
Certains caractères (Composition libre seulement)	CHARACTER

• Si vous sélectionnez ALL pour un texte en composition libre, appuyez sur SET. Ce réglage s'appliquera au texte et l'écran de saisie réapparaîtra.
• Si vous sélectionnez un autre réglage dans le mode Composition libre, un écran de spécification de la plage similaire au suivant s'affiche. Effectuez les étapes 6 et 7 pour spécifier la plage de texte.

1. Utilisez et pour amener le curseur sur le premier caractère du texte auquel vous voulez appliquer le réglage STYLE, puis appuyez sur SET.
2. Utilisez et pour amener le curseur sur le dernier caractère du texte auquel vous VOULEZ appliquer le réglage STYLE, puis appuyez sur SET.
3. Le réglage est appliqué et l'écran de saisie réapparaît.

Un pointeur apparait pour indiquer le réglage STYLE actuel : [A] (BOLD),

A, [A] (SHADOW), [A] (RAISED).

Aucun pointeur n'apparaît lorsque NORMAL est sélectionné.

Utilisation des attributs du menu EFFECT

Le menu EFFECT permet d'appliquer les attributs suivants au texte d'une étiquette créée en mode Composition libre.

Examples

SHADING	UNDERLINE	BOX(CharACTER)	BOX(TEXT)
E-Mail	E-Mail	E-Mail	E-Mail

Pour appliquer les attributs de texte du menu EFFECT

1. Saisissez le texte dont vous voulez changer les attributs.
2. Appuyez sur STYLE.
3. Appuyez sur et pour sélectionner EFFECT, puis appuyez sur SET.
4. Utilisez et pour sélectionner le réglage EFFECT souhaité, puis appuyez sur SET.
5. Pour enlever tous les attributs du texte actuellement sélectionné, Sélectionnez CANCEL, puis appuyez sur SET.
6. Utilisez et pour spécifier la manière dont l'effet sera appliqué, puis appuyez sur SET.
7. Utilisez et pour amener le curseur sur le premier caractère de la suite de caractères à laquelle vous pouvez appliquer le réglage EFFECT, puis appuyez sur SET.
8. ère de la suite de caractères à laquelle vous pouvez appliquer le réglage EFFECT, puis appuyez sur SET.
9. Le réglage est appliqué et l'écran de saisie réapparaît.

Pour retirer tous les réglages EFFECT

1. Appuyez sur STYLE.
2. Utilise et pour sélectionner EFFECT, puis appuyez sur SET.
3. Utilise et pour sélectionner CANCEL, puis appuyez sur SET.
4. Si vous voulez-retirer un réglage EFFECT, sélectionnez son nom avec les touches directionnelles, puis appuyez sur SET.*1
5. Utilize et pour sélection CHARACTER*2, puis appuyez sur SET. *2 Vous pouvez sélectionner d'autres réglages si vous voulez.
6. Utilisez et pour amener le curseur sur le premier caractère de la suite de caractères de laquelle vous pouvez retarder les réglages EFFECT, puis appuyez sur SET.
7. Utilisez et pour amener le curseur sur le dernier caractere de la suite de caractères de laquelle vous pouze retarder les réglages EFFECT, puis appuyez sur SET.

*1 Si vous voulez retirer un réglage EFFECT précis, appuyez sur DEL au lieu de SET.

Combinaison d'effets

Les effets SHADING, UNDERLINE et BOX peuvent être combinés, si nécessaire. Appliquez simplement un effet, puis refaites les opérations précédentes pour en appliquer un autre.

SHADING + BOX (TEXT)

SHADING + UNDERLINE

SHADING + UNDERLINE + BOX (CHARACTER)

• Si vous utilisez BOX et UNDERLINE avec certaines tailles de caractères, le soulignement et la ligne inférieure du cadre se superposeront.

Pour enregistrer une étiquette

1. Créez l'étiquette que vous pouvez enregistrer.
2. Lorsque vous avez saisi tout le texte, l'écran suivant apparaît sur l'afficheur de l'imprimante.

1. Utilisez et pour sélectionner STORE.
2. Appuyez sur SET.
3. Désignez l'étiquette par un nom de cinq caractères au maximum et appuyez sur SET.

Mémoire totale utilisée par les étiquettes enregistrées.

1. En réponse au message de confirmation qui apparait, appuyez sur SET pour enregistrer l'étiquette ou sur ESC pour abandonner.

Pour rappeler une étiquette

1. Appuyez sur ON pour mettre l'imprimante sous tension.
2. Utilisez et pour sélectionner DISC ou TAPE, puis appuyez sur SET.
3. Vous pouvez aussi appuyer sur DISC ou TAPE pour accéder au mode DISC ou TAPE.
4. Utilisez et pour sélectionnez STORED DATA, puis appuyez sur SET.
5. Utilisez et pour sélectionner RECALL, puis appuyez sur SET.
6. Utilisez et pour faire défiler les noms d'étiquettes jusqu'à ce que l'étiquette souhaitée apparaisse.
7. Appuyez sur SET pour afficher l'étiquette.
8. Vous pouvez maintenant imprimer l'étiquette ou la changer.

Pour supprimer une étiquette

1. Appuyez sur ON pour permettre l'imprimante sous tension.
2. Utilisez ET pour sélectionner DISC ou TAPE, puis appuyez sur SET.
3. Vous pouvez aussi appuyer sur DISC ou TAPE pour accéder au mode DISC ou TAPE.
4. Utilise et pour Sélectionnez STORED DATA, puis appuyez sur SET.
5. Utilise et pour Sélectionnez DELETE, puis appuyez sur SET.
6. Utilisez et pour faire défiler les noms d'étiquettes jusqu'à ce que celle que vous voulez supprimer apparaisse.
7. Appuyez sur SET.
8. En réponse au message de confirmation qui apparait, appuyez sur SET pour supprimer l'étiquette ou sur ESC pour abandonner.
9. Si plusieurs étiquettes sont enregistrées dans la mémoire, l'étiquette suivante apparait lorsque vous supprimez une étiquette. Vous pouvez supprimer plusieurs étiquettes de la façon indiquée ci-dessus, si nécessaire.
10. Pour abandonner l'opération sans supprimer d'étiquette, appuyez sur ESC.

6E partie - paramétrage de l'imprimante

L'écran SET UP de l'imprimante permet de régler divers paramètres de base.

Pour paramétrer l'imprimante

1. Appuyez sur (ON) pour mettre l'imprimante sous tension.
2. Appuyez sur FUNCTION qui sur SET UP.
3. Utilisez et pour sélectionner le paramètre dont vous voulez changer le réglage, puis appuyez sur SET.
4. Utilisez les touches directionnelles pour le changer.

Lorsque ce réglage est sélectionné :	Changez-le de cette façon :
DEFAULT FONT	• Utilisez ◆ et ◆ pour sélectionner la police (page 51).
INPUT	• Utilisez ◆ et ◆ pour sélectionner INSERT ou OVERWRITE (page 44).
CONTRAST	• Utilisez ◆ et ◆ pour régler le contraste de l'affichage.
DENSITY	• Utilisez ◆ et ◆ pour sélectionner le mode DISC ou TAPE. • Utilisez ◆ et ◆ pour spécifier la densité de l'impression.
SOUND	• Utilisez ◆ et ◆ pour activer ou désactiver le son de l'imprimante.
LANGUAGE	• Utilisez ◆ et ◆ pour sélectionner la langue souhaïée pour l'affichage.
cm/inch	• Utilisez ◆ et ◆ pour sélectionner le centimètre (cm) ou le pouce (inch) comme unité de mesure.
DEMO PRINT	• Utilisez ◆ et ◆tpour sélectionner le mode DISC ou TAPE, puis appuyez sur SET pour démarrer la démo.

Démontage'impression

La démo d'impression utilise les données propres à l'imprimante pour montrer le type d'impression pouvant être effectué sur le disque ou la bande.

Important!

• Si des données de la première étiquette créée sont encore en mémoire, la démo les effacera. Si vous pensez avoir besoin de ces données plus tard, sauvegardez-les (page 54) avant la démo.

Pour imprimer une démo d'étiquette sur un disque

1. Assurez-vous que la cassette de ruban encreur est insérée dans l'imprimante.
2. Voir page 11 du Guide de démarrage pour le détail sur la mise en place d'une cassette de ruban encreur.
3. Si l'imprimante est sous tension, mettez-la hors tension en appuyant sur OFF
4. Appuyez sur ON pour mettre l'imprimante sous tension.
5. Appuyez sur FUNCTION puis sur SET UP.
6. Utilisez et pour sélectionner DEMO PRINT, puis appuyez sur SET.
7. Utilisez et pour sélectionner DISC, puis appuyez sur SET.
8. Utilisez et pour sélectionner la démo que vous voulez imprimer, puis appuyez sur SET.
9. Utilise et pour sélectionner PRINT, puis appuyez sur SET.

1. Utilisez et pour sélectionner DISC, puis appuyez sur SET.
2. Si vous voulez imprimer une étiquette pour une pochette de disque, sélectionnez TAPE.
3. age pour le détail sur la mise en place d'une cartouche de bande. 55 [E]
4. Utilisez et pour sélectionner la zone où vous voulez imprimer, puis appuyaz sur SET.
5. Insérez un disque dans l'imprimante.
6. Appuyez sur SET pour imprimer.
7. Les données 1 et les données 2 s'impriment dans les zones supérieure et dans la zone inférieure du disque.
8. Lorsque l'impression est terminée, utilisez et pour selectionner EXIT, puis appuyez sur SET.
9. En réponse au message de confirmation qui apparaît, appuyez sur SET.

Pour imprimer une démo d'étiquette sur la bande

1. Assurez-vous que la cartouche de bande est dans l'imprimante.
2. Voir page 13 du Guide de démarrage pour le détail sur la mise en place d'une cartouche de bande.
3. Si l'imprimante est sous tension, appuyez sur (OFF) pour la mettre hors tension.
4. Appuyez sur ON pour mettre l'imprimante sous tension.
5. Appuyez sur FUNCTION puis sur SET UP.
6. Utilisez et pour sélectionner DEMO PRINT, puis appuyez sur SET.
7. Utilisez et pour sélectionner TAPE, puis appuyez sur SET.
8. Utilisez et pour sélectionner PRINT, puis appuyez sur SET.
9. Assurez-vous que 1 est spécifié comme nombre de copies et CONT HALF CUT comme mode de coupure de la bande.
10. Vous pouvez changer le nombre de copies et le mode de coupure de la bande (page 38), si nécessaire.
11. Si vous utilisez une bande non standard, sélectionnez le mode de coupure approprié (page 38) pour la bande utilisée.
12. Appuyez sur SET pour imprimer.
13. Le contenu de l'impression dépend de la largeur de la bande insérée dans l'imprimante.
14. Lorsque l'impression est terminée, utilisez et pour selectionner EXIT, puis appuyez sur SET.
15. En réponse au message de confirmation qui apparaît, appuyez sur SET.

Alimentation

Vous pouvez alimenter l'imprimante en raccordant l'adaptateur secteur à une prise secteur. Sinon, vous pouvez utiliser des piles alcalines.

Remarque

• L'imprimante peut être alimentée par huit piles alcalines de taille AA. N'utilise que des piles alcalines.
• Retournez l'imprimante et retirez le couvercle des piles.
• Ne pas déformer ni tordre le couvercle des piles et le manipuler avec précaution. Sinon l'imprimante peut être endommagée.

1. Insérez un jeu de huit piles neuves.

Assurez-vous que les pôles positifs ⊕ et négatifs ⊙ des piles sont orientés correctement.

1. Remettez le couvercle des piles.

Important!

• L'imprimante peut s'éteindre subitement pendant l'impression si les piles sont trop faibles. C'est pourquoi il est conseillé d'utiliser l'adaptateur secteur fourni pour l'impression.
• A cause de l'effet du froid sur les piles, le message "LOW BATTERY!" peut apparaître prématurément lorsque la température est en dessous de 10°C. Le cas échéant, utilisez l'imprimante à un endroit où la température est dans la plage de fonctionnement (10^ à 35^).

Impression d'étiquettes sur disque

• Impression d'environ 150 disques* Température normale (20^), une impression par disque

Impression d'étiquettes sur bande

• Impression de deux cartouches de bande de 18 mm environ dans des conditions d'impression ordinaires*
• ée à basse température, la durée de vie des piles sera inférieure pour les deux types d'impression (disque et bande).

Entretien de l'imprimante

L'impression sur disque et sur bande peut ne pas être nette si la tête d'impression et le rouleau de caoutchouc sont sales. Procédez de la façon suivante pour nettoyer la tête d'impression et le rouleau de caoutchouc.

Important!

• Utilisez seulement un coton-tige ou une matière douce pour nettoyer la tête d'impression et le rouleau de caoutchouc. Il est conseillé d'utiliser un coton-tige très fin.
• Appuyez sur le taquet du couvercle de cassette et ouvrez le couvercle.
• Si une cartouche de bande ou l'adaptateur de cassette de ruban encreur est dans l'imprimante, enlevez-les.
• Utilisez un coton-tige imbibé d'alcool et essuyez bien les parties en contact avec la tête d'impression et le rouleau de caoutchouc.

• Vous pouvez tourner le rouleau de caoutchouc en appuyant sur FUNCTION puis sur FEED.
• Vous pouvez aussi utiliser un kit de nettoyage pour enregistrure de cassette, en vente dans le commerce, pour nettoyer la tête d'impression.

Remarque

• Vous pouvez aussi utiliser une cassette de nettoyage en vente dans le commerce (XR-24CLE) pour le mettoyage.
• Appuyez sur le taquet du couvercle de cassette et ouvrez le couvercle.
• Si une cartouche de bande ou l'adaptateur de cassette de ruban encreur se trouvent dans l'imprimante, enlevez-les.
• Insérez la cassette de nettoyage dans l'imprimante.
• Appuyez sur FUNCTION pour mettre l'imprimante sous tension.
• Appuyez sur FUNCTION puis sur FEED pour faire avancer la bande une ou deux fois.
• Pour le détail sur le nettoyage de la cassette, voir la notice fournie avec la cassette.

Nettoyage de l'extérieur de l'imprimante

Essuyez l'extérieur de l'imprimante avec un chiffon mouillé. Tordez bien le chiffon avant d'essuyer pour en extraire toute l'eau.

N'utiliser jamais de benzène, alcool, diluant ou autre produit volatile pour nettoyer l'extérieur de l'imprimante. Le coffret pourrait être endommagé.

En cas de panne

Consultez les tableaux ci-dessous si vous avez des problèmes avec l'imprimante ou l'application. Si vous ne parvenez pas à trouver une solution à votre problème, contactez votre revendeur ou un service après-vente/agréé CASIO.

Symptôme	Cause possible	Action proposée
Rien n'apparait sur l'afficheur lorsque j'accue sur ON.	Le réglage de contraste de l'afficheur doit être ajusté.	Réglez le contraste de l'afficheur (page 55).
	L'adaptateur secteur n'est pas branché correctement.	Assurez-vous que l'adaptateur secteur est branché correctement. (Guide de démarriage, page7)
	La charge des piles est trop faible ou vous n'utilise pas le bon type de piles.	Utilisez l'adaptateur secteur ou remplacez les piles par un jeu de piles alcalines neuves de taillie AA (à acheter). (page 57)
	Les piles ne sont pas insérées correctement.	Réinsez les piles correctement. (page 57)
L'impression se termine nomalement mais rien n'est imprimé.	Vous n'avez saisi que des espaces sur l'étiquette.	Saisissez le texte que vous voulez imprimer.
	Le fichier importé de l'ordinateur ne contient aucune catégorie.	Réimportez les données.

Symptôme	Cause possible	Action proposée
L'impression n'est pas nette.L'impression est de mauvaise qualité.L'impression est trop claire.	La tête d'impression ou le rouleau est sale.	Nettoyez la tête d'impression et le rouleau. (page 58)
	La charge des piles est faible.	Utilisez l'adaptateur secteur ou replacez les piles par un jeu de piles alcalines neuves de taille AA (à acheter). (page 57)
	La densité de l'impression n'est pas bonne.	Ajustez la densité de l'impression. (page 55)
Impression impossible.	La charge des piles est trop faible ou vous n'utilise pas le bon type de piles.	Utilisez l'adaptateur secteur ou replacez les piles par un jeu de piles alcalines neuves de taille AA (à acheter). (page 57)
Impossible de saisir du texte.	La touche FUNCTION a été pressée.	Appuyez sur ESC pour annuler l'opération de la touche FUNCTION.
Impossible d'obtenir une connexion entre l'imprimante et un ordinateur.	Vous n'avez pas appuyé sur le bouton COMPUTER LINK.	Appuyez sur le bouton COMPUTER LINK pour établier une connexion.
	Le cable USB fourni n'est pas raccordé correctement.	Reconnectez le cable correctement.
	L'imprimante est hors tension.	Appuyez su (ON) pourmettre l'imprimante sous tension.
	Le pilote USB n'est pas installé correctement.	Débranchez le cable USB puis rebranchez-le.
	Bien que le pilote USB soit installé correctement, la communication de données n'est pas possible pour une raison quelconque.	Essayez d'utiliser un autre port USB sur votre ordinateur, ou bien un autre cable.

Mode DISC

Symptôme	Cause possible	Action proposée
L'impression se termine normalement mais rien n'est imprimé.	Le ruban encreur est usé.	Insérez un ruban encreur neuf (option). (Guide de démarriage, page 11).
L'impression n'est pas nette.L'impression est de mauvaise qualité.L'impression est trop claire.	Un des problèmes suivants empêche que l'impression s'effectue correctement.La surface du disque n'est pas lisse et plate.Des motifs ou lignes sont déjà imprimés sur la surface du disque.La surface du disque ne peut être imprimée qu'avac une imprimante à jet d'encre.	Utilisez un disque replissant les conditions mentionnées dans les “Précautions concernant l'impression” ou sur le site Internet suivant. http://world.casio.com/ds/mediaVous pouvez aussi essayer de régler la densité pour que l'impression soit plusASFMEpage 55)
	La cassette de ruban encreur n'est pas insérée correctement.	Remette la cassette de ruban encreur correctement dans l'imprimante.
La couleur imprimée est différente de la couleur du ruban encreur.	La couleur de l'impression finale dépend de la couleur du ruban encreur mais aussi de la couleur du disque sur lequel vous imprimez.	Essayez d'utiliser un disque de couleur plus claire ou un ruban encreur de couleur plusASFMEsome.

Symptôme	Cause possible	Action proposée
L'impression ne s'effectue pas correctement sur le disque.	Le disque n'est pas bien aligné dans l'imprimante.	Utilisez le guide de positionnement pourmettre le disque correctement en place.(Guide de démarrage, page 21)
La disque s'arrête pendant l'impression.	La fiche du cordon d'alimentation ou de l'adaptateur secteur n'est pas enforcée complètement dans la fiche.	Raccordez correctement le cordon d'alimentation et l'adaptateur secteur.(Guide de démarrage, page 7)
	L'imprimante fonctionne mal.	Si vous ne pouvez pas restorer facilement le disque entre la tete d'impression et le rouleau, ne pas forcer. Insérez un objet fin dans l'orifice du bouton de libération de la tete d'impression (Guide de démarrage, page 4) et appuyez pour libérer la tête. Vous pouvez ensuite restorer le disque. ÀpRES avoir retiré le disque, appuyez sur le levier de libération dans le logement de cassette (Guide de démarrage, page 4) pour le remettre dans sa position d'origine avant d'imprimer. Si vous ne parvenez toujours pas à restorer le disque de l'imprimante, contactez votre revendeur ou le service après-venture CASIO le plus proche.
	La charge des piles est trop faible ou vous n'utilise pas le bon type de piles.	Utilissez l'adaptateur secteur ou remplacez les piles par un jeu de piles alcalines neuves de taille AA.
Impossiblenésinsérer undisquedansl'imprimante.	Une cartouche debande est insérée dans l'imprimante.	Un disque ne peut pas êtreinséré dans l'imprimante si unecartouche de bande est déjàinsérée. Retirez la cartouche etremplauz la par cassette deruban encreur. (Guide de démarrage, page 11)
L'impressionnecommencespas.	Le disque n'est pas positionnécorrectement dansl'imprimante.	Retirez le disque et réinsérez-le tout droit dans le côtégauche de la fente le long du haut de l'imprimante. (Guide de démarrage, page 20)

Mode TAPE

Symptôme	Cause possible	Action proposée
L'impression se termine normalement mais rien n'est imprimé.	Il n'y a plus de bande dans la cartouche.	Remplacez la cartouche de bande par une neue.
L'impression n'est pas nette.L'impression est de mauvaise qualité.L'impression est trop claire.	La cartouche de bande n'est pas insérée correctement.	Remettez la cartouche de bande correctement dans l'imprimante.
	Le réglage de l'intensité est trop clair.	Ajustez la densité pour rendre l'impression plus souvent.
La bande ne sort pas lorsque j'accue sur PRINT.	Le couvercle de la cassette n'est pas complètement fermé.	Fermez le couvercle de la cassette. (Guide de démarrage, page 5)
	Il n'y a plus de bande dans la cartouche.	Remplacez la cartouche de bande par une neue. (Guide de démarrage, page 13)
	La bande est coincée.	Retirez la cartouche de bande et tirez la bande coincée. Coupez le morceau de bande extrait avec une paire de ciseaux. Remettez ensuite la cartouche dans l'imprimante. (Guide de démarrage, page 13)Important!Attention aux points suivants pendant l'impression.Ne bloquez pas la sortie de la bande.Ne touche pas la bande sorting de l'imprimante.N'Ouvrez pas le couvercle de la cassette.N'éteignez pas l'imprimante.
La bande ne sort pas lorsque j'accue sur PRINT.	La charge des piles est trop.	Utilisez l'adaptateur secteur ou remplacez les piles par un jeu de piles alcalines neuves de taille AA (à acheter). (page 57)
Le ruban encreur sort de l'imprimante avec la bande.	Le ruban encreur n'a pas été suffisamment tendu lorsque la cartouche de bande a été insérée dans l'imprimante.	Retirez la cartouche de bande. Àprous vous être assure que le ruban encreur n'était pas coupé, retendez-le bien. Remettez la cartouche de bande dans l'imprimante. (Guide de démarrage, page 13)Important !Assurez-vous toujours que le ruban encreur est bien tendu avant d'insérer une cartouche de bande dans l'imprimante.Si le ruban encreur est coupé, remplacez la cassette de ruban encreur par une nouvelle.
La bande n'est pas coupée.	Le coupe-papier est émoussé.	Faites replacer le coupe-papier par votre revendeur ou un service après-ventecASIO.
	La bande est coincée à sa sortie.	Mettez l'imprimante hors tension, retirez la cartouche de bande et enlevez l'étiquette coïncée.
	NONE est sélectionné comme réglage de MARGINS.	Spécifiez NARROW, MEDIUM ou WIDE comme réglage pour MARGINS. (page 26)
	UNCUT est sélectionné comme mode de coupure de la bande.	Sélectionnez un autre mode de coupure que UNCUT. (page 38)

Symptôme	Cause possible	Action proposée
La bande n'est pas coupée.	L'étiquette est trop courte. Moins de 31 mm avec marges étroites Moins de 38 mm avec marges moyennes Moins de 50 mm avec marges larges	Coupez les étiquettes avec une paire de ciseaux après l'impression.
La demi-coupure n'est pas effectué.	Le coupe-papier est émoussé.	Faites replacer le coupe-papier par votre revendeur ou une service après vente CASIO.
	FULL CUT ou UNCUT est sélectionné comme mode de coupure de la bande.	Sélectionnez CONT HALF CUT ou FULL+HALF CUT comme mode de coupure de la bande.
	Vous imprimez sur une bande magnétique.	La demi-coupure de bandes magnétiques n'est pas possible. Utilisez des ciseaux pour couper les étiquette après l'impression. • Sélectionnez UNCUT comme mode de coupure de bande lors de l'impression sur une bande magnétique ou réfléchissante (page 39).
	L'étiquette est trop courte. Moins de 31 mm avec marges étroites Moins de 38 mm avec marges moyennes Moins de 50 mm avec marges larges	Coupez les étiquettes avec une paire de ciseaux après l'impression.
L'étiquette n'adhère pas.	La pellicule arrêtè n'a pas été enlevée.	Retirez la pellicule arrêtè. (Guide de démarrage, page 25)
	L'emplacement ou la surface n'est pas adapté.	N'essayez pas de coller une étiquette sur une surface irrégulière lisse, humide, grasse ou sale. (Guide de démarrage, page 25)

Messages d'erreur

Message	Cause et action	Voir page:
DATA ERROR!INITIALIZE THE PRINTER!(Erreur de données !Initialisez l'imprimante!)	• Vous essayez de faire fonctionner l'imprimante sans initialiser d'abord la mémoire. • Initialisezer d'abord la mémoire de l'imprimante.	Guide de démarrage, page 8
ENTIRE PHRASE COULD NOT BE RECALLLED!(La phrase complètes a pas pu être rappelée!)	• Le texte que vous essayez de rappeler de la mémoire de phrases est trop long pour l'endetroit où il doit être inséré et le nombre limite de caractères est dépasse. • Recommencez de sorte que le nombre de caractères autorisé ne soit pas dépasse lorsque vous rappelez du texte.	46
ILLEGAL CHARACTERIS!(Caracteres interdits!)	• Vous essayez de saisir des caractères qui ne sont pas autorisés pour l'impression de code-barres. • Supprimez les caractères interdits. • Vous essayez d'utiliser pour un code-barres CODABAR un autre caractère que A, B, C ou D comme code de début ou code de fin. • Saisissez le caractère correct.	36
	• Dans le cas d'une éiquette numérotée, vous essayez de saisir un espace après un numéro. • Supprimez l'espace après le numéro.	17

Message	Cause et action	Voir page:
INPUT A VALUE! (Saisissez une valeur!)	· Vous essayez d'imprimer des étiquettes numérotées sans rien spécifique. → Spécifiez les nombres souhaités.	17
LABEL LONGER THAN SETTING SET/ESC (Etiquette plus longue que le réglage SET/ESC)	· Pour imprimer, appuyez sur SET. · Pour annuler l'impression, appuyez sur ESC. Vous pouvez ensuite diminuer le nombre de caractères, sélectionner une bande plus longue, ou bien sélectionner l'ajustement automatique de la longueur de bande.	26
LENGTH OF PRINT IS TOO LONG! (Impression trop longue!)	· Vous essayez d'imprimer quelques chose de trop long pour la bande disponible. → Faites une étiquette plus courte ou réduisez le nombre de copies.	26
LINK ERROR! CHECK ALL CONNÉTIONS! (Erreur connexion! Vérifiéz toutes les connexions!)	· Le cable USB n'est pas branché correctement sur le port USB. → Branchez bien le cable USB sur le port USB. · L'ordinateur est étient. → Mettez-le en marche.	Lire en premier
LOAD A TAPE CARTRIDGE (Insérez une cartouche de bande)	· L'imprimante ne contient pas de cartouche de bande ou la cartouche de bande n'est pas insérée correctement. → Vérifiéz la cartouche de bande.	Guide de démarrage, page 13
LOW BATTERY! (Piles faibles!)	· La charge des piles est faible. → Remplacez les piles ou utiliser l'adaptateur secteur fourni pour alimenter l'imprimante. · Température en dessous de 10°C → Utilisez l'imprimante à un endroit où la température est dans la plage de fonctionnement (10°C à 35°C).	57
LOW BATTERY! CONTINUE TO PRINT? SET/ESC (Piles faibles! Continuer à imprimer ? SET/ESC)	· La charge des piles est faible. → Remplacez les piles ou utiliser l'adaptateur secteur fourni pour alimenter l'imprimante. · Température en dessous de 10°C → Utilisez l'imprimante à un endroit où la température est dans la plage de fonctionnement (10°C à 35°C).	57

Message	Cause et action	Voir page:
MEMORY FULL! (Mémoire pleine!)	· La mémoire n'est pas suffisante pour les données que vous essayez de sauvégarder. → Suprimez de la mémoire les données dont vous n'avez plus besoin et essayez une nouvelle fois.	54
NO DATA! (Auoune donnée!)	· Vous essayez de rappeler, éoperator ou supprimer des données alors que la mémoire de phrases ne contient aucune donnée. → Sélectionnez une autre mémoire de phrases. · Vous essayez de rappeler ou de supprimer des données alors que la mémoire ne contient aucune donnée. → Sauvegardez des données dans la mémoire avant d'effectuer l'opération.	45
NO INPUT TEXT! (Pas de texte saisi!)	· Vous essayez d'imprimer ou de voir une étiquette avant l'impression alors qu'elle ne contient pas de texte. → Saisissez du texte avant l'impression ou la prévisualisation.	Guide de démarage, pages 20 et 24
NOT ENOUGH DIGITS! (Pas assez de chiffres!)	· Vous essayez d'imprimer un code-barres qui n'a pas le nombre de chiffres requis. → Saisissez le nombre de chiffres correct.	36
NOT ENOUGH INK RIBBON FOR NEXT PRINT (Ruban encreur insuffisant pour l'impression suivante)	• Il ne reste pas suffisamment de ruban encreur pour le travail d'impression actuel. •Après avoir terminé l'impression, replacez la cassette de ruban encreur avant l'impression suivante.	Guide de démarrage, page 11
NOT ENOUGH MEMORY! SET/ESC (Pas assez de mémoire ! SET/ESC)	• La mémoire n'est pas suffisante pour les données que vous essayez d'éditer. •Éditez et imprimer sans sauvégarder les données, puis appuyez sur SET. Si vous foulez sauvégarder les données, supprimez de la mémoire les données dont vous n'avez plus besoin.	54
NOW PRINTING (Impression en cours)	• L'imprimante est trop chaude. •Attendez et l'impression se poursuivira d'es que l'imprimante revendra à la température normale. *Si le message “ NOW PRINTING” (Impression en cours) reste affché et que l'impression ne se poursuit pas, contactez votre revendeur ou le service après-vente CASIO le plus proche.	—

Message	Cause et action	Voir page:
ODD (EVEN) NUMBER OF DIGITS! (N Nombre de chiffres pair (impair) !)	· Vous n'avez pas spécifique de chiffre de contrôle pour un code-barres ITF et avez saisi un nombre impaire de chiffres. → Ajoutez un zéro au début et saisissez de nouveau les chiffres. ·您 avez spécifique un chiffre de contrôle pour un code-barres ITF et saisi un nombre pair de chiffres. → Ajoutez un zéro au début et saisissez de nouveau les chiffres.	36
PENDING DATA WILL BE LOST CONTINUE? SET/ESC (Les données en attente seront perdues Continuer ? SET/ESC)	·Pour supprimer le texte, appuyez sur SET. → Si vous ne pouze pas supprimer le texte, appuyez sur ESC.	—
PRINT ERROR! CHECK THE TAPE CARTRIDGE! (Erreur d'impression! Vérifiez la cartouche de bande !)	·La bande se coince pendant l'impression. → Mettez l'imprimante hors tension et retirez la cartouche de bande. Ensuite, retirez la bande coincée. ·Quelque chose est collée au coupe-papier. → Mettez l'imprimante hors tension et retirez la cartouche de bando. Ensuite, retireze ce qui est collé au coupe-papier.	Guide de démarrage, page 13
PRINT ERROR! CHECK THE TAPE CARTRIDGE! (Erreur d'impression! Vérifiez la cartouche de bande!)	· De la saleté, des morceaux de bande ou d'autres matières sont collés au rouleau de caoutchuc. →Après avoir enlevé la matière collée au rouleau de caoutchuc, nettoyez le rouleau de caoutchuc.	58
	· L'imprimante est utilisé à un endroit exposé à la lumière directe du soleil ou à une lumière intense, et son capteur optique ne fonctionne pas. →Eteignez l'imprimante et installé-la à un endroit moins éclairé. * Si les solutions mentionnées ci-dessus ne permettent pas d'effacer le message d'erreur, contactez votre revendeur ou le service après-vente CASIO le plus proche.	—
PRINT ERROR! LOAD AN INK RIBBON CASSETTE! (Erreur d'impression! Insérez une cassette de ruban encreur!)	· Pas de cassette de ruban encreur dans l'imprimante ou la cassette de ruban encreur n'est pas insérée correctement. →Vérifiez la cassette de ruban encreur.	Guide de démarrage, page 11
PRINT ERROR! NO INK RIBBON! (Erreur d'impression! Pas de ruban encreur!)	· Le ruban encreur est terminé. →Remplacez la cassette de ruban encreur.	Guide de démarrage, page 11

Message	Cause et action	Voir page:
PRINT ERROR! PLACE DISC IN PRINTER CORRECTLY! (Erreur d'impression! Posez le disque correctement dans l'imprimante!)	· Le disque n'est pas inséré correctement dans l'imprimante. → Insérez-le correctement.	Guide de démarrage, page 20
SAME NAME ALREADY USED! (Nom deja utilisé!)	· Le nom que vous essayez d'affector aux données est déjà utilisé par d'autres données. → Spécifiez un autre nom.	54
THIS IS THE WRONG TYPE OF TAPE CARTRIDGE! (Mauvais type de cartouche de bande!)	· Le couvercle de cassette n'est pas complètement fermé. → Fermez le couvercle de cassette. · L'étiquette que vous essayez d'imprimer ou de rappeler n'est pas compatible avec la cartouche de bande actuellement en place. → Mettez l'imprimante hors tension et replacez la cartouche de bande.	Guide de démarrage, page 13
	· Vous avez replacé la cartouche de bande en mode TAPE. → Eteignez l'imprimante et replaces la cartouche de la bande.	Guide de démarrage, page 13
THIS IS THE WRONG TYPE OF TAPE CARTRIDGE! (Mauvais type de cartouche de bande!)	·Une cassette de ruban encreur est insérée dans l'imprimante. →Eteignez l'imprimante et inséréz la cartouche de bande appropriée.	Guide de démarriage, pages 11 et 13
TOO MANY BL! (Trop de blocs!)	·La presentation contient 15 repères de blocs. →Supprimez les repères de blocs dont vous n'avoz plus besoin.	22
TOO MANY CHARAC-TERS! SOME WERE LOST (Trop de caractères! Certains ont été perdus)	·Youss essayez de sauvegarder le texte contenant plus de 49 caractères. →Seuls les 49 premiers caractères sont sauvégardés. Editez le texte pour vous assurer qu'il content moins de 50 caractères.	45
TOO MANY CHARAC-TERS! SOME WERE NOT COPIED (Trop de caractères! Certains n'ont pas été copiés)	·Youss essayez de copier du texte contenant plus de 49 caractères. →Réduisez le nombre de caractères à copier.	47
TOO MANY CHARAC-TERS! SOME WERE NOT PASTED (Trop de caractères! Certains n'ont pas été collés)	·Le nombre de caractères est supérieur au nombre limite à l'endetroit où vous copiez du texte. →Recommencement de sorte que le nombre de caractères autorisé ne soit pas dépasse lorsque vous collez du texte.	47

Message	Cause et action	Voir page:
TOO MANY LINES TO FRAME! (Trop de lignes pour le cadre!)	• Si vous imprimez avec un cadre, l'étiquette aura trop de lignes. →Réduisez le nombre de ligne ou utilisez une bande plus large.	35
TOO MANY LINES! (Trop de lignes!)	• Vous essayez d'imprimer un étiquette qui a trop de lignes. →Réduisez le nombre de lignes ou utilisez une bande plus large.	23
TOO SHORT TO CUT! SET/ESC (Trop court pour couper ! SET/ESC)	La bande inutilisée au début d'une étiquette numérotée ne peut pas être coupée ou la coupure entre les étiquettes n'est pas possible. • Pour imprimer sans coupure, appuyez sur SET. Après l'impression, coupez les étiquettes avec une paire de ciseaux. • Pour imprimer avec le coupe-papier automatique, augmentez la largeur de la marge (en sélectionnant MEDIUM au lieu de NARROW, ou WIDE au lieu de MEDIUM). Les marges de gauche et de croite peuvent être coupées automatiquement lorsqu'FULL CUT est sélectionné comme mode de coupure de la bande et WIDE comme réglage de marges.	26, 38

Symboles, pictogrammes et caractères spéciaux

● NUMBER
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18
19	20	I	II	III	IV	V	VI	VII	VIII	IX	X	i	ii	iii	iv	v	vi
vii	viii	ix	x	½	¼	¾	00	01	02	03	04	05	06	07	08	09	10
11	12	13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28
29	30	31	32	33	34	35	36	37	38	39	40	41	42	43	44	45	46
47	48	49	50	51	52	53	54	55	56	57	58	59	60	61	62	63	64
65	66	67	68	69	70	71	72	73	74	75	76	77	78	79	80	81	82
83	84	85	86	87	88	89	90	91	92	93	94	95	96	97	98	99
90	91	92	93	94	95	96	97	98	99	00	01	02	03	04	05	06	07
08	09	10	11	12	13	14	15	16	17	18	19
●GREEK, RUSSIAN
A	В	Г	Д	Е	Z	H	Θ	I	К	Λ	M	N	Ξ
О	П	Р	Σ	Т	Υ	Φ	X	Ψ	Ω	α	β	γ	δ
ε	ζ	η	θ	ι	χ	λ	μ	ν	ξ	ο	π	ρ	σ
τ	ν	φ	χ	ψ	ω	Α	Β	В	Γ	Д	Ε	Ε	Η
3	И	И	К	Л	М	H	Ο	П	С	Т	У	Ф
X	U	Ч	Ш	Ш	Б	Б	Б	З	Ю	Я	a	6	В
Г	Дe	Еe	Жe	Зe	Иe	Иe	Кe	Лe	Me	Hо	п
р	с	Тy	ф	х	ц	ч	ш	ш	ь	bl	b	э
Юя

Cadres

Formats d'étiquettes pour Disque

Type	Nombre	Format	Élement saisi	Taille verticale(mm)	Nombremaximal
FOR-MAT	1		TITLE	12	12
	2		TITLE	9	16
	3		TITLE1	6	24
			TITLE2	6	24
	4		TITLE	9	16
			COMMENT	3	49
	5		COMMENT	3	49
			TITLE	9	16
	6		TITLE	6	24
			COMMENT	3	49
	7		COMMENT	3	49
			TITLE	6	24
	8		TITLE1	3	49
			TITLE2	3	49
			TITLE3	3	49
	9		TITLE	6	24
			COMMENT1	3	49
			COMMENT2	3	49
	10		COMMENT1	3	49
			COMMENT2	3	49
			TITLE	6	24

Type	Nombre	Format	Elément saisi	Taille verticale(mm)	Nombremaximal
FOR-MAT	11		TITLE	6	24
			ITEM1~4	3	24 (×4)
	12		TITLE1~4	3	49 (×4)
	13		ITEM1~8	3	24 (×8)
	14		TITLE	6	24
			COMMENT	3	49
			ITEM1~4	2	18 (×4)
	15		TITLE	6	24
			ITEM1~4	2	37 (×4)
	16		TITLE	6	24
			ITEM1~8	2	18 (×8)
	17		ITEM1~8	2	37 (×8)
	18		ITEM1~16	2	18 (×16)
LOGO	1		LOGO	-	-
	2		LOGO	-	-
			TITLE	6	12
	3		LOGO	-	-
			TITLE1~2	3	24 (×2)
	4		LOGO	-	-
			TITLE1~3	3	24 (×3)
AUTO	1		TITLE	15~3	49
	2		TITLE1	6~3	49
			TITLE2	6~3	49

Formats de numérotation

Nombre	Format	Élément saisi	Largeur de bande (mm/pouce)
			24	18	12	9	6
1		NUMBER	○	○	○	○	○
2		COMMENT, NUMBER
3		NUMBER, COMMENT
4		COMMENT1, NUMBER, COMMENT2,
5		COMMENT, NUMBER
6		NUMBER, COMMENT

Largeur de bande, nombre de lignes et tailles des caractères

Le nombre de lignes imprimées et la taille des caractères verticaux dépendent de la largeur de la bande et du format utilisé.

		Largeur de bande (mm)				Page du mode d'emploi
		6	9	12	18, 24
Nombre maximal de lignes imprimées	Police normale	1 ligne	1 ligne	2 lignes	4 lignes	23
	Petite police	2 lignes	3 lignes	5 lignes	8 lignes	34
						50
Taille verticale maximale	Police normale	1	2	3	5	31
	Petite police	1	2	3	4	34
						50
Taille verticale totale	Police normale	1	Jusqu'à 2	Jusqu'à 2*	Jusqu'à 4*	23
	Petite police	Jusqu'à 2*	Jusqu'à 3*	Jusqu'à 5*	Jusqu'à 8*	31
						34
						50

• Total lorsqu'il y a plusieurs lignes.

Largeurs de bande prises en charge

Disque

	Largeur de bande (mm)
	6	9	12	18	24
Étiquette pour pochette	×	×	×	○	○

Bande

Largeurs de bande et tailles des caractères pour étiquettes larges

	Largeur de bande (mm)
	6, 9	12	18	24
2 morceaux	×	24	30	30
3 morceaux	×	36	45	45
4 morceaux	×	48	60	60

• L'impression sur bande de 18 mm ou 24 mm crée des marges au bas et au haut de chaque bande. Coupez ces bandes avant de les assembler, ou bien imprimez sur des bandes transparentes. Vous pourrez alors assembler les bandes sans les superposer.

Fiche technique

Modèle : CW-L300

Saisie

Type de clavier : Machine à écrire (QWERTY)

Types de caractères

Alphabétiques: 52 (A à Z, a à z); 99 (A, B, C, etc.)

Nombres : 10

Grec : 48

Russe : 66

Symboles : 281

Illustrations : 124

Personnels: Quatre caractères personnalisés

Afficheur

Type : Afficheur à cristaux liquides (96 x 64 points, 12 colonnes x 4 lignes)

Zone de saisie : 12 colonnes x 1 ligne (autre mode que Composition libre)

12 colonnes x 3 lignes (mode Composition libre)

Impression

Résolution : 200dpi

Système d'impression : Transfert thermique

Impression sur disque

Largeur d'impression : Approximativement 16 mm

Longueur d'impression : Approximativement 74 mm

Impression sur bande

Largeur d'impression : Approximativement 16 mm

• 4 mm (bande de 6 mm)
• 7 mm (bande de 9 mm)
• 10mm (impression normale sur bande de 12mm )
• 12 mm (impression large sur bande de 12 mm)
• 16 mm (bande de 18 mm ou 24 mm)
• La vitesse d'impression réelle dépend de l'environnement et des conditions d'impression.

Caractères : Bitmap

Polices : New Sans-serif, New Sans-serif italique, New Sans-serif arrondi, New Roman, New Roman italique

Sens de l'impression : Horizontal, vertical, miroir*

• Impression verticale et en miroir possible uniquement sur une bande.

Styles des caractères : Normal, Gras, Contour, Ombre, Relief

Nombre de lignes imprimées par disque : 8 au maximum

Nombre de lignes imprimées sur une bande :

1 à 2 lignes sur une bande de 6 mm

1 à 3 lignes sur une bande de 9 mm

1 à 5 lignes sur une bande de 12 mm

1 à 8 lignes sur une bande de 18 ou 24 mm

Mémoire

Texte : Approximativement 4000 caractères pour le mode DISC; 2000 caractères pour le mode TAPE

Copier et Coller : 49 caractères au maximum ; 9 entrées

Mémoire de phrases : 9 phrases, 49 caractères au maximum par phrase

Généralités

Alimentation: Adaptateur secteur (AD-2105S); Huit piles alcalines de taille AA

Sauvegarde de la mémoire : Pile de sauvegarde intégrée

Durée de vie de la pile de sauvegarde : Comme indiqué sur l'étiquette à

l'arrière de l'imprimante (à 20°C )

La pile doit être remplacée par un

service après-vente CASIO.

Consommation : 15W

Extinction automatique : Environ six minutes après la dernière pression d'une touche

• L'extinction automatique est déactivée lorsque l'adaptateur secteur est utilisé et l'imprimante reliée à un ordinateur.

Poids approximatif : 1.4 kg sans les piles

Température de fonctionnement: 10°C à 35°C

CASIO Europe GmbH Bornbarch
