Iberica 300 - Cuisinière FORGE ADOUR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Plancha
Matériau de la plaque	Acier émaillé
Structure	Inox
Dimensions approximatives	Non précisé
Puissance	Non précisé
Type d'énergie	Gaz
Thermostat réglable	Oui
Allumage	Manuel
Poignées	Oui, latérales
Rebord anti-éclaboussures	Oui
Surface de cuisson	Plate et lisse
Utilisation	Extérieur
Nettoyage	Facile, plaque amovible
Accessoires inclus	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - Iberica 300 FORGE ADOUR

Comment allumer la cuisinière FORGE ADOUR Iberica 300 ?

Pour allumer la cuisinière, tournez le bouton de gaz en position 'On' et utilisez un allume-gaz ou une allumette pour enflammer le brûleur.

Comment nettoyer la cuisinière après utilisation ?

Laissez la cuisinière refroidir, puis nettoyez les surfaces avec un chiffon humide et un détergent doux. Évitez les produits abrasifs.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que le gaz est ouvert, que la bouteille de gaz est pleine et que le brûleur est propre. Si le problème persiste, consultez un technicien.

La cuisinière émet une odeur de gaz, que dois-je faire ?

Éteignez immédiatement la cuisinière, ouvrez les fenêtres pour aérer et vérifiez les connexions de gaz. Si l'odeur persiste, contactez un professionnel.

Comment régler la température des brûleurs ?

Utilisez les boutons de contrôle pour ajuster la puissance du brûleur. Tournez vers la gauche pour augmenter la chaleur et vers la droite pour diminuer.

Puis-je utiliser des casseroles en fonte sur la cuisinière ?

Oui, vous pouvez utiliser des casseroles en fonte, mais assurez-vous qu'elles sont adaptées à la cuisson sur gaz.

Quelle est la puissance des brûleurs de la FORGE ADOUR Iberica 300 ?

La cuisinière est équipée de brûleurs avec une puissance allant jusqu'à 3,5 kW, offrant une chaleur suffisante pour la plupart des cuisines.

Comment régler la hauteur des pieds de la cuisinière ?

Les pieds de la cuisinière sont réglables. Dévissez les écrous sous les pieds pour ajuster la hauteur selon vos besoins.

Y a-t-il une garantie pour la FORGE ADOUR Iberica 300 ?

Oui, la cuisinière est généralement couverte par une garantie de 2 ans contre les défauts de fabrication. Consultez votre manuel pour plus de détails.

Où puis-je acheter des pièces de rechange pour la cuisinière ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés ou directement sur le site web du fabricant.

MODE D'EMPLOI Iberica 300 FORGE ADOUR

Vous venez de faire l'acquisition d'une Plancha FORGE ADOUR.

la Plancha est une plaque chauffée à très haute température (300 - 350^) qui permet de cuisiner par contact toutes sortes d'aliments.

Il est nécessaire de prendre connaissance de cette notice avant toute utilisation de la Plancha.

Vous trouvrez en parcourant la notice les renseignements suivant :

Contenu du carton. Page 6
Contenu du sachet d'accessoires. Page 6
Instructions de montage.. Page 7
Raccordement gaz (Territoire.francais)...... Page 8
Raccordement gaz (territaire, dupees luxembourgois)
Caracteristiques.. Page 10
Précautions d'utilisation. Page 10
Conseils d'utilisation. Page 11/12
Conseils d'entretien. Page 12
Garantie . Page 13

PLANCHA

IBERICA 300 INOX

GAMME 2013

Catégorie 13+

Butane 28/30 mbar / Propane 37 mbar

Catégorie 12E+

Gaz Naturel G20 - 20 mbar / G25 - 25 mbar

Marquage € 1312

N° 1312BR4639 (rév.1)

Suivant votre commande, l'appareil a eté régèle en usine pour une utilisation butane/propane 28-30/37 mbar ou gaz naturel, G20, 20mbar, G25, 25 mbar. Le rappel du gaz à utiliser est mentionné sur l'emballage et sur la plaque signalétique de l'appareil

CONTENU DU CARTON

IBERICA 300 INOX

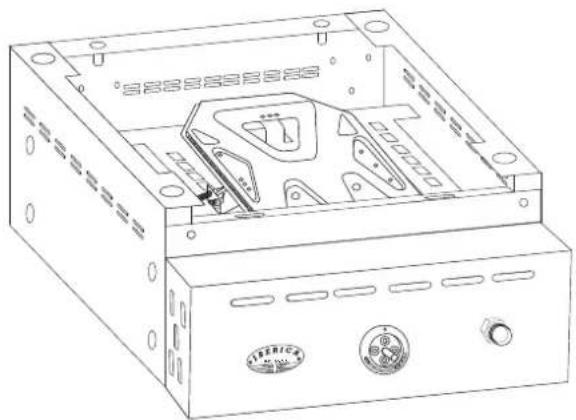

Caisson inox x1

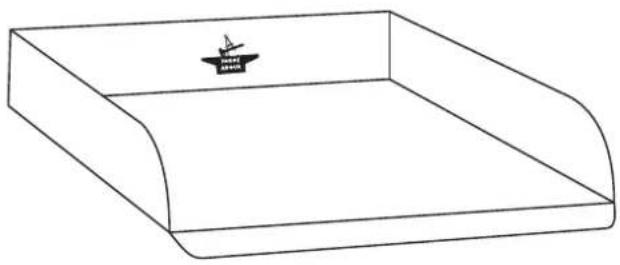

Plaque de cuisson x1

Bac àGRAISSER x1

Sachet d'accessoires x1

Notice d'utilisation x1

CONTENU DU SACHET D' ACCESSOIRES

Écrous pour Pieds x 4

Poignées de Bac àGRAISSÉX2

Capuchon d'allumeur x 1

Pieds x 4

Vis de poignée Bac a graisse x 4

Ressort d'allumeur x 1

Vis pour Pieds x 4

Manette x1

pile R6 1,5 V x1

Vis de réglage x 2

INSTRUCTIONS DE MONTAGE

IBERICA 300 INOX

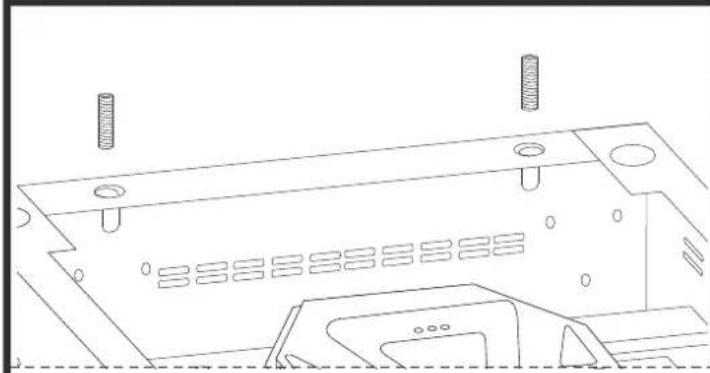

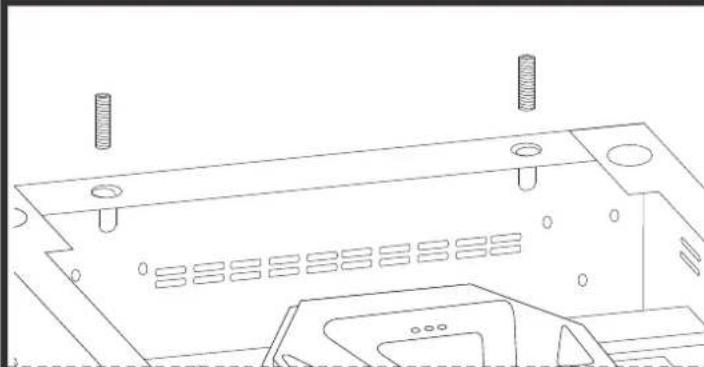

Visser les 2 vis de réglage dans leurs logements, situés sur la partie arrêté de la Plancha

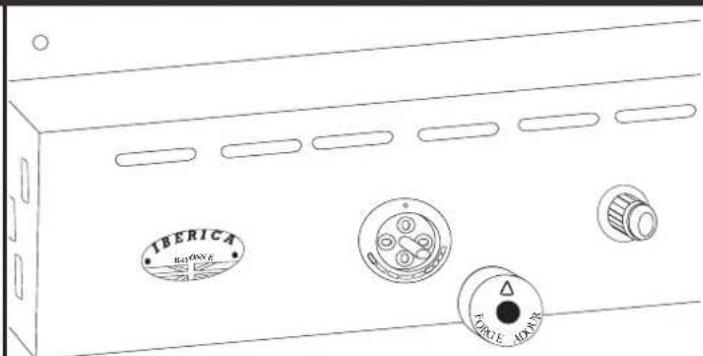

Emboiter la manette dans l'axe du robinet, en ayant au préalable, positionné l'axe de la manière suivante:

Fixer les 2 poignées de chaque cotés du bac àGRAISSÉ,àl'aide des vis

Insérer la pile dans l'allumeur situé en façade de la Plancha, en respectant la polarité (+ et -). Insérer ensuite le dessort dans le sens indiqué sur la figure ci-dessus. Visser le capuchon.

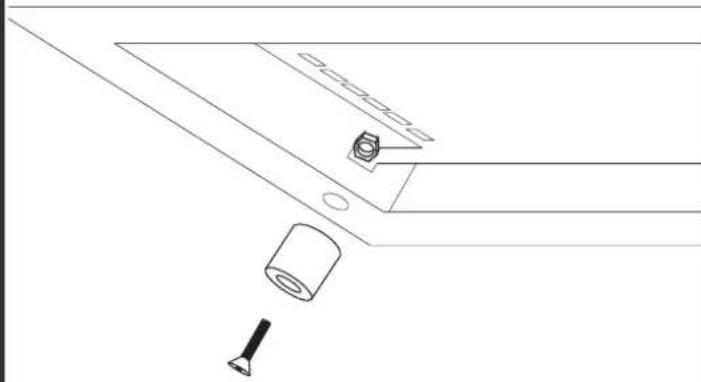

Fixer les 4 pieds sur la partie inférieure de la plancha, à l'aide des vis et des écrous.

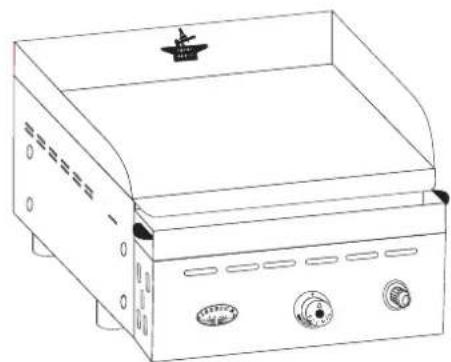

Positionner la plaque de cuisson sur la Plancha
Ainsi que le Bac aGRAISSE.

Veillez à bien fixer le bac àGRAisse en l'inserant dans les encoches situées sur le caisson.

Page concernant une utilisation strictement réservée au territoire français

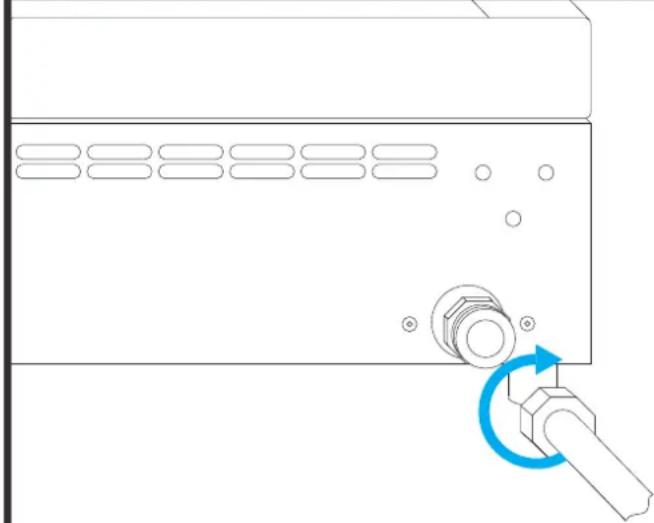

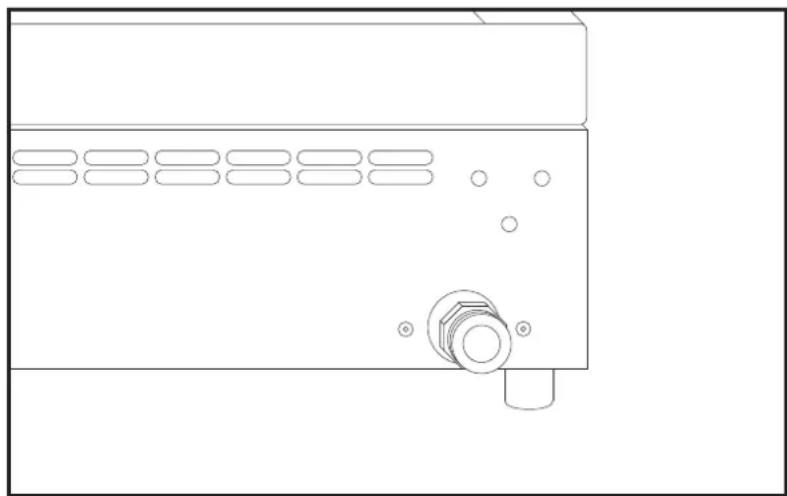

• Visser le raccord du flexible, dans le sens des aiguilles d'une montre, comme indiqué sur le croquis ci-contre.

• Le raccordement du flexible doit s'effectuer conformément aux instructions du fabricant du flexible, ainsi que dans le respect des normes en vigueur du pays concerné;

Votre plancha FORGE ADOUR est configurée pour fonctionner soit en Gaz Butane / Propane soit en Gaz Naturel, suivant toute commande effectuee a toure revendeur, lors de l'achat. Le type de Gaz a utiliser est noté sur l'etiquette signalétique située sur le coté de toure Plancha.

Les flexibles de Gaz Butane / Propane sont munis de raccords de différents formats, ils sont signalés de couleurs différentes. Pour éviter tous risques de détérioration du raccord de la Plancha, veuillez vous reporter à la notice fournie par le fabricant du flexible.

Raccordement de votre Plancha en catégorie 13+ (Butane / Propane):

• Utiliser un détendeur à sécurité NF 28 mbar pour le butane et NF 37 mbar pour le propane
• Un tuyau flexible métallique NFD36-125 (longueur 1m)

ou

• Un tuyau flexible XPD36-112 (longueur 1m)

Raccordement de votre Plancha en catégorie 12E+ (Gaz Naturel):

Pour une utilisation en Gaz Naturel (G20 / G25) :

• Utiliser un tuyau flexible métallique NFD36-121

ou

• Un tuyau flexible XPD36-103.

Le tuyau caoutchouc doit être visible sur toute sa longueur et facilement accessible.

Se conformer aux instructions d'utilisation et de sécurité (ex.: date de validité...) indiquées par le fabricant du flexible.

Chaque brûleur est équipé d'une sécurité par thermocouple, qui provoque la coupure de l'alimentation en gaz des brûleurs dans le cas d'extinction inopinée de la flamme.

Votre Plancha FORGE ADOUR est configurée pour fonctionner soit en Gaz Butane/Propane soit en Gaz Naturel suivant toute demande effectuee a touvre revendeur, lors de touvre achat. Le type de Gaz a utiliser est noté sur l'etiquette signalétique située sur le coté de touvre Plancha.

Le raccordement du flexible doit s'effectuer conformément aux instructions du fabricant du flexible., ainsi que dans le respect des normes en vigueur du pays concerné.

Le flexible doit être visible sur toute sa longueur et facilement accessible.

Se conformer aux instructions d'utilisation et de sécurité (ex.: date de validité...) indiquées par le fabricant du flexible.

Le raccordement des Planchas peut'être effectué avec :

• Un tuyau flexible métallique conforme à la norme EN 14 800
• Un tuyau en élastomère conforme à la norme NBN D 04 002

Les déteneurs Butane/Propane doivent être conformes à la norme EN 12 864 avec une pression de détente de 28 mbar pour le Butane et 37 mbar pour le Propane.

Chaque brûleur est équipé d'une sécurité par thermocouple, qui provoque la coupure de l'alimentation en gaz des brûleurs dans le cas d'une extinction inopinée de la flamme.

CARACTERISTIQUES

Puisance nominale (Watt)	Débit réduit (Watt)	Butane / Propane			Gaz Naturel G20-20mbar / G25-25 mbar
		28/30 mbar	37 mbar
		Repère Injccteur	Débit mini (g/h)	Débit max (g/h)	Repère Injccteur	Débit mini (I/h)	Débit max (I/h)
5000	2000	108	145	364	165	190	476

Toutes modifications pour l'utilisation de la Plancha sur tous types de Gaz différents de celui configuré lors de l'achat du produit ou tous types d'interventions nécessitant l'ouverture du circuit interne d'alimentation de gaz doit exclusivement être effectuees par un réparateur/agree.

PRECAUTIONS D' UTILISATION

Pour une utilisation en toute sécurité de votre Plancha FORGE ADOUR, il est impératif de vous conformer aux différentes règes d'installations et d'utilisations suivantes :

• En fonctionnement, l'appareil doit être éloigné au minimum de 30 cm de toutes parois.
• Ne jamais entreprises ou utilise de produits ou vapeurs inflammables à proximé de la Plancha.
• En cas d'odeur de gaz : fermer le robinet de la bouteille de gaz ou le robinet mural dans le cas d'une alimentation au Gaz Naturel.
• Si l'appareil est posé sur un support (table,...), il doit obligatoirement être muni de ces 4 pieds.
• Entre 2 utilisations, veillez à fermer le robinet de la bouteille de gaz ou bien le robinet mural dans le cas d'une alimentation en Gaz Naturel.
• Il est strictement interdit d'utiliser votre Plancha FORGE ADOUR sur un chariot mobile dans le cas d'une'utilisation au Gaz Naturel.
• Notre Plancha FORGE ADOUR n'est pas raccordee a un dispositif d'evacuation des produits de la combustion. Elle doit etre installee et raccordee conformement aux regles d'installation en vigueur. Une attention toute particuliere sera accordedae aux dispositions applicables en matière de ventilation Prevoir un debit d'air neuf de 15 m3/h requis pour l'alimentation en air de combustion.
• Des parties accessibles peuvent être très chaudes : éloigner les jeunes enfants.
• Ne pas déplacer l'appareil pendant son fonctionnement.
• Ne pas utiliser de détendeur régtable.
• Attendre que la Plancha soit froide, pour nettoyer le chassis et également pour manipuler le bac àGRAISSE.
• Vérifier que votre flexible ne soit pas en contact avec des parties chaudes de l'appareil.
• Dans le cas ou votre apparéil est protégé par une housse, veillez à la retirer avant toute utilisation de la Plancha.
• Si vous Plancha est équipée d'un capot, celui-ci doit être en position ouverte pendant la chauffe.

CONSEILS D'UTILISATION

Allumage et fonctionnement de la Plancha

• Avant l'allumage de votre Plancha, vérifier que toutes les conditions stipulées dans la rubrique "Précautions d'utilisation" soient réunies

• Verifier que la manette de commande soit sur la position "0" comme indiqué Fig. 1

• Ouvrir l'alimentation de Gaz (bouteille pour le Butane/Propane, robinet mural pour le Gaz Naturel)
• Tourner à fond la manette de commande, en la maintainant appuyée, dans le sens inverse des aiguilles d'une montre (Fig. 2).
• Toujours en maintainant enfoncée la manette de commande, appuyer en continu sur l'allumeur pour générer les étincelles nécessaires à l'allumage des brûleurs.

Manette de commande
Fig. 1

Allumeur

Manette de commande
Fig. 2

Allumeur

• Maintenir la manette de commande appuyée au minimum 5 secondes après l'illumage du brûleur Puis relâcher la manette, le brûleur doit rester allumé, sinon reconnexez l'opération.
• à la lére utilise, il est conseilé de faire fonctionner chez Plancha à vide pendant 15 mn. (Une légère oedur peut se dégager pendant quelques instants).
• Avant chaque utilisation, nous vous recommendons de préchaufferiste Plancha minimum 10 mm manette sur position grande Flamme

Positions de la manette de commande

Arrêt

Grande flamme

Petite flamme Allumage

Points à contrôle lors d'un défaut de fonctionnement :

• Pas d'étincelle à l'allumage : Vérifier la polarité de la pile ainsi que le positionnement du ressort. Changer la pile.
• Pas d'arrivée de gaz : Vérifier l'ouverture de l'alimentation de gaz (bouteille ou robinet mural).
  Contrôler la contenance de la bouteille (si'utilisation en gaz Butane/Propane)
  Vérifier si l'amorçage du détendeur s'est fait convenablement (se reporter à la notice fournie par le fabricant du détendeur)

CONSEILS D'UTILISATION (suite)

Pour une cuisson optimale, il est recommandé desterolir les alimentds du refrigerateur, une heure avant, et s'assurer qu'ils ne soient pas humides.

Il est préconisé, pour saisir ou returner les alimentés en cours de chauffe, d'utiliser une pince ou une grande spatule.

Ne pas découvert les alimentes avec un couteau, directement sur la plaque de cuisson.

CONSEILS D'ENTRETIEN

Il est conseilé de vider et de nettoyer la bac à graisse, après chaque utilisation. Le bac à graisse doit être manipulé Plancha froide.

Il existe 2 façons de nettoyer la plaque de cuisson :

• Nettoyage plaque tiège : La Plancha est eteinte mais la plaque est encore tiège, vous pouvez versez du liquide vaisselle et froter avec une eponge.

• Nettoyage plaque froide: Pour le nettoyage avec la plaque froide, nous vous conseillons l'utilisation du produit Plancha Net (disponible chez vous revendeur).

Il est recommandé, dans le cas d'une longue inactivité de votre Plancha, de la stocker dans un endroit sec à l'abri des intempéries.

FORGE ADOUR commercialise toute une gamme de housses de protection, n'hésitez pas à demander conseil à votre revendeur.

GARANTIE

La durée de la garantie se compose de la manière suivante :

• 10 ans pour les plaques de cuisson et les brûleurs.
• 5 ans pour les autres pieces.

Cette garantie prend effet à la date d'achat du produit.

Pour une prise en charge SAV du produit dans le cadre de la garantie, il vous sera demandé la facture d'achat, la referrerce ainsi que le n^ de série (situé sur la fiche signalétique située sur l'appareil) du produit.

Le garantie ne pourra s'appliquer pour les cas suivant :

-Dysfonctionnement du a une cause etrangere au produit (choc, foudre, inondation, etc.)
- Utilisation de l'appareil n'était pas en conformité avec cette notice d'utilisation.
- Non respect des consignes de sécurité.
- Utilisation de l'appareil n'ayantaucun rapport avec sonutilisation premiere.
- Toutes modifications effectues sur l'appareil ayant pour conséquence une modification des caractéristiques d'origine.
- Toutes interventions réalisées hors du réseau de nos revendeurs agrés.
- Tous appeareils qui ne seraient pas munis de leur étiquette signalétique.
- Toutes déteriorations du produit dues à un manque d'entretien ou dues à une protection manquante ou inadaptée du produit lors de sa non utilisation.

GEBRUIKSHANDLEIDING

N° 1312BR4639 (rév.1)

Batterie R6 1,5 V x1

MONTAGEANLEITUNG

IBERICA 300 INOX

66, rue du 8 mai 1945

64100 BAYONNE

FRANCE

Tel. [phone]

[e-mail]

www.forgeadour.fr

Ref constructeur: FORGE ADOUR IBERICA,S.L

Importateur / Importeur

Graham, Parc Industriel 21,

1440 WAUTHIER-BRAINE

BELGIQUE

Tel.: [phone]

Fax:[phone]

[e-mail]
