RecMINI Full HD - Dashcam ROAD EYES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dashcam (boîte noire vidéo)
Marque	ROAD EYES
Modèle	RecMINI Full HD
Résolution d'enregistrement	Full HD 1080p (1920x1080) à 30 fps
Capteur photo	5 MP (1080p)
Angle de vue	Environ 105° (objectif 3 mm)
Écran intégré	LCD 2,5", format 4:3
Alimentation	5V ±5%, 650mA (via adaptateur allume-cigare)
Température de fonctionnement	-10°C à +60°C (à l'intérieur du véhicule)
Stockage	Carte SDHC jusqu'à 32 Go, Classe 10 ou supérieure recommandée
Formats d'enregistrement	Format propriétaire (.sd) et AVI
Fonctionnalités principales	Enregistrement en boucle, capteur G (gyroscope) 3 axes, enregistrement d'urgence (30s avant/après impact), horodatage, microphone intégré, télécommande IR
Logiciel fourni	RoadEyes (analyse de conduite, formatage, lecture, sauvegarde)
Accessoires inclus	Câble d'alimentation allume-cigare 5V, télécommande IR, CD-ROM d'installation, support autocollant 3M, guide de démarrage rapide
Installation	Sur pare-brise, à droite du rétroviseur intérieur, dans la zone de balayage de l'essuie-glace
Entretien et nettoyage	Nettoyer régulièrement l'objectif avec un chiffon doux, éviter le contact des doigts
Sécurité	Pas de batterie lithium pour éviter tout risque d'explosion en cas d'exposition au soleil
Compatibilité	Véhicules personnels, taxis, bus, camions
Garantie	Contact : [e-mail]

FOIRE AUX QUESTIONS - RecMINI Full HD ROAD EYES

Comment installer la dashcam RecMINI Full HD ?

Fixez le support autocollant 3M sur une zone propre du pare-brise, à droite du rétroviseur intérieur et dans la zone de balayage de l'essuie-glace. Branchez l'alimentation via l'adaptateur allume-cigare fourni. Insérez une carte SD (Classe 10 ou supérieure, formatée au préalable) et réglez l'heure via le menu.

Comment formater la carte SD pour la première utilisation ?

Insérez la carte SD dans votre ordinateur, lancez le logiciel RoadEyes fourni, sélectionnez 'Formater la carte SD'. Après formatage, insérez la carte dans la dashcam. Vous pouvez également formater via le menu interne de l'appareil.

Pourquoi mon enregistrement ne démarre-t-il pas automatiquement ?

Assurez-vous que la carte SD est correctement insérée et formatée. La dashcam démarre l'enregistrement environ 30 secondes après la mise sous tension du véhicule. Vérifiez également que l'alimentation est branchée et que le voyant rouge clignote.

Comment régler l'heure sur la RecMINI ?

Utilisez la télécommande IR pour accéder au menu interne, sélectionnez 'Paramétrage de l'heure' et ajustez manuellement. Vous pouvez aussi régler l'heure via le logiciel RoadEyes sur ordinateur avant d'insérer la carte SD.

Que faire quand la carte mémoire est pleine ?

La dashcam efface automatiquement les fichiers les plus anciens pour enregistrer par-dessus les nouveaux trajets (enregistrement en boucle). Pour conserver des vidéos importantes, sauvegardez-les sur votre ordinateur via le logiciel RoadEyes.

Comment activer l'enregistrement d'urgence ?

Le capteur gyroscopique (G-sensor) détecte les chocs importants et enclenche automatiquement l'enregistrement d'urgence, sauvegardant 30 secondes avant et après l'impact dans un dossier protégé. Vous pouvez régler sa sensibilité dans le menu ou via le logiciel.

Puis-je utiliser une carte MicroSD avec adaptateur ?

Il est fortement déconseillé d'utiliser des cartes MicroSD avec adaptateur, car cela peut entraîner des problèmes de compatibilité et d'enregistrement. Utilisez de préférence une carte SDHC de classe 10 ou supérieure.

Comment visualiser les enregistrements sur mon ordinateur ?

Retirez la carte SD de la dashcam, insérez-la dans votre ordinateur et lancez le logiciel RoadEyes. Utilisez les contrôles de lecture pour parcourir les vidéos. Vous pouvez également sauvegarder au format AVI pour une lecture standard.

La dashcam a-t-elle une batterie ?

Non, la RecMINI ne possède pas de batterie lithium pour éviter tout risque d'explosion due à l'exposition solaire. Elle fonctionne uniquement branchée sur l'allume-cigare. Une batterie externe en option peut être raccordée pour une utilisation prolongée.

Que faire si l'écran affiche des pixels clairs ou sombres ?

Quelques pixels défectueux peuvent être présents. Selon la norme, aucun pixel clair n'est toléré dans la zone centrale (A). Dans les zones périphériques (B), maximum 2 pixels clairs ou sombres par zone, et total maximum de 3. Si le nombre dépasse, contactez le service après-vente.

MODE D'EMPLOI RecMINI Full HD ROAD EYES

A. Caracteristiques de la recMINI Full HD. 1
B. Spécifications techniques 2
C. Accessoires 3
D. Schema d'installation de la recMINI Full HD. 4
E. Descriptif du produit 6
F. Installation de la carte SD. 7
G. Description de la télécommande 8
H. Descriptif du menu interne 9
I. Enregistrement / stopper l'enregistrement 9
J. Logiciel d'analyse de la conduite RoadEyes 10
K. Temps estimé d'enregistrement sur support SD* 18

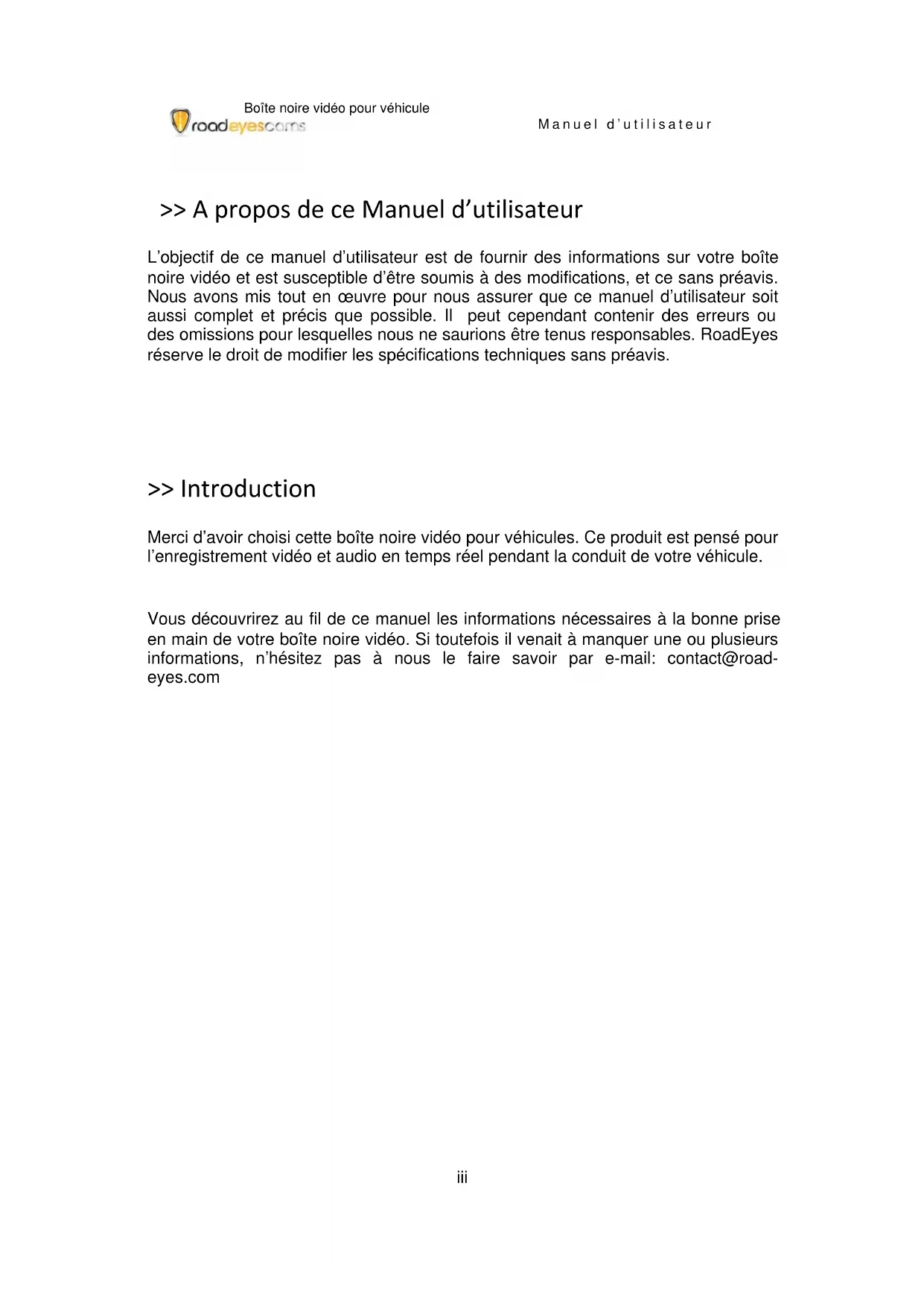

>> A propos de ce Manuel d'utilisateur

L'objet de ce manuel d'utilisateur est de fournir des informations sur votre boîte noire video et est susceptible d'être soumis à des modifications, et ce sans préavis. Nous avons mis tout en œuvre pour nous assurer que ce manuel d'utilisateur soit aussi complé et précis que possible. Il peut cependant contenir des erreurs ou des omissions pour lesquelles nous ne saurions être tenus responsables. RoadEyes réserves le droit de modifier les specifications techniques sans préavis.

>> Introduction

Merci d'avoir besoin cette boite noire video pour vehicules. Ce produit est pensé pour l'enregistrement video et audio en temps reel pendant la conduit de votre vehicule.

Vou decouvrière au fil de ce manuel les informations nécessaires à la bonne prise en main de votre boîte noire video. Si toute fois il venait à manquer une ou plusieurs informations, n'hésitez pas à nous le faire savoir par e-mail: [e-mail]

A. Caractéristiques de la recMINI Full HD

1. Boîte noire video adaptée à tout vehicule personnel, taxi, autobus, camion, etc.

2. Facile à installer sur le pare-brise du vehicule. Sa dimension ultra-compacte ne gène en rien la vision du conducteur car place en dehors de son champ de vision, à droite du rétroviseur interieur.

3. La recMINI permet l'enregistrement video au format Full HD et la prise de photos en 5 Millions de pixels. Elle est dotée d'un écran intégré de 2,5 pouces pour visualiser directement la route. Enfin, elle possède un microphone haute sensibilité sauvégardant le son dans l'habitacle.

4. Avec la recMINI, il suffit de brancher cette boite noire video à la prise allume-cigare grâce à l'adaptateur fourni. La recMINI enregistrtera de façon autonome et sauvegardera automatiquement tous vos trajets quotidiens.

5. La recMINI dispose d'un objectif 3 mm avec un angle de vue d'environ 105 degrés pour enregistrer le maximum déléments sur votre route.

6. La recMINI permet de sauvégarder avec précision tous les événements survenus pendant votre trajet. Notre conduite peut être analysée jusqu'à la的最后一 seconde de votre trajet lorsqu'elles alçes couper l'alimentation de votre vehicule. En effet, une « batterie pile » permet de boucler le fichier video et de le sauvégarder à l'extinction du moteur.

7. Toutes les informations telles que le capteur gyroscopicique, les données video et audio sont enregistrées et peuvent être lues grâce à l'application RoadEyes fournie.

8. Le capteur gyroscopicique, en permanence actif, permet lors d'un chic important de démarrer le mode d'enregistrement d'urgence; il sauvegarde, 30 secondes avant et après l'impact, toutes les données dans un dossier sécurisé afin d'éviter de les perdre.

9. Une fonction horodatage - marquage de la date et l'heure - peut etre inscrite sur la videoa fin de l'utiliser comme une eventuelle preuve juridique

10. La carte mémoire pleine, la recMINI effacera les videos les plus anciennes afin d'enregistrer par dessus votre nouveau trajet, vous aurez ainsi en permanence les dernières heures de votre conduite. Les données sont stockées sur carte SDHC ainsi lors d'un évientuel chic, toute interruption d'enregistrement est totalement impossible grâce à cette technologie.

11. Une recherche rapide des événements est possible grâce à un réseau chronologique des vidés et trajets.

12. Plusieurs formats d'enregistrement video et également le nombre d'images enregistrées par seconde peuvent être sélectionnés (FPS). Le format d'enregistrement video est propre à la recMINI afin de garantir l'intégrité des données.

13. La recMINI ne possède pas de batterie lithium car, derrière le pare-brise, il peut subir de longues expositions au soleil et évite ainsi, sans aucune batterie intégrée, tout risque d'explosion du produit. La recMINI peut être pilotée via sa télécommande Infra-Rouge livre. Une batterie externe peut être raccordée au produit (en option.)

14. Ce produit est concu sans rayonnement ou ingérence electromagnétique, la voiture ne risque aucune interférence, aucun apparéil GPS ou sans fil ne peuvent interférer avec la recMINI.

B. Spécifications techniques

Fonctionnalités	Description
Puce Système de compression d'image Ambarella H.264
Capteur photo Capteur FULL HD 5 MP (1080p)
Angle de vue Objectif 3 mm, Approximativement 105°
Affichage LCD 2,5" - Format 4:3
Voltage	Démarrage à 5V±5% : Consommation courante : 650mA (5V/1A)
Température de fonctionnement	-10℃~+60℃ (à l'intérieur du vehicule)
Périphrérique de stockage	Pour de bonnes performances, utilisez des cartes SD de Classe 10 ou supérieure - Vitesse de lecture/édriture : 15MB/s recommendé. Capacité maximum 32 Go.
Résolution d'enregistrement	1920x1080 (Full HD 1080p / 30fps
	Taux d'enregistrement d'image maximum: 30fps (NTSC/PAL)
Contenu enregistré	Date, heures, image, son et gyroscope
Format d'enregistrement	Format propriété pour lecture via le logiciel RoadEyes
Microphone	Microphone intégré, haute sensibilité
Réglages de l'heure Réglage manuel via la télécommande ou le logiciel RoadEyes fourni
Gyroscope Capteur gyroscopepique avec axes 3D
Informations Importantes	a) L'appareil recMINI doit être installé dans la zone où l'essuie-glace et le rétroviseur ne peuvent perturber la lentille de laamera. L'appareil propose les systèmes NTSC et PAL. (b)Après le formatage de la carte SD, l'utilisateur doit configurer les données du fuseau horsaire sur son logiciel afin d'afficher l'heure exacte sur le fichier video enregistré par la recMINI. (c) La carte SD doit être formatée par le premier utilisateur pour être utilisée correctement.

C. Accessoires

Inclus

1. Cable d'alimentation allume-cigare 5V
2. Telecommande
3. CD-ROM d'installation
4. Support autocollant 3M
5. Guide de Demarrage Rapide

Optionnel

1. Carte mémoire, format SDHC jusqu'à 32 Go - Classe 10

D. Schéma d'installation de la recMINI Full HD

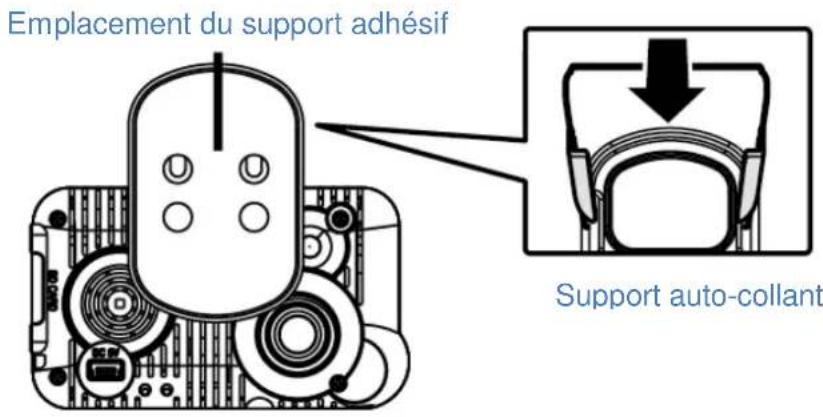

1. Installation du système sur le pare-brise

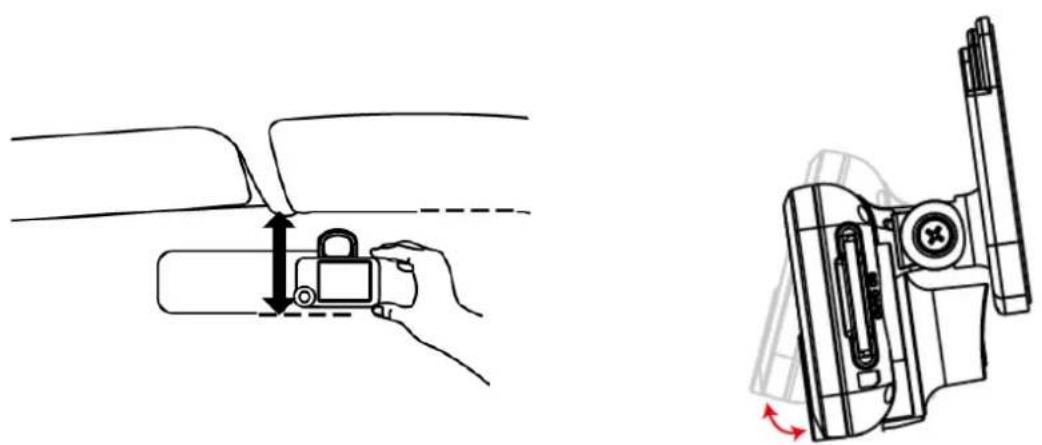

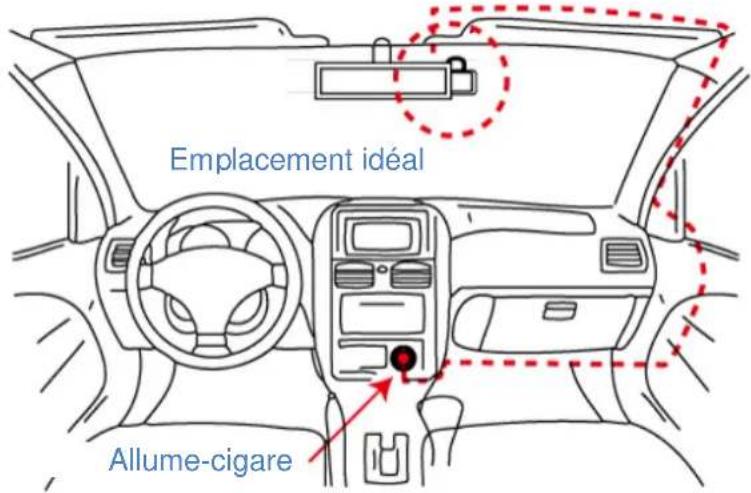

2. Position d'installation ideale 3. Ajustement de l'angle

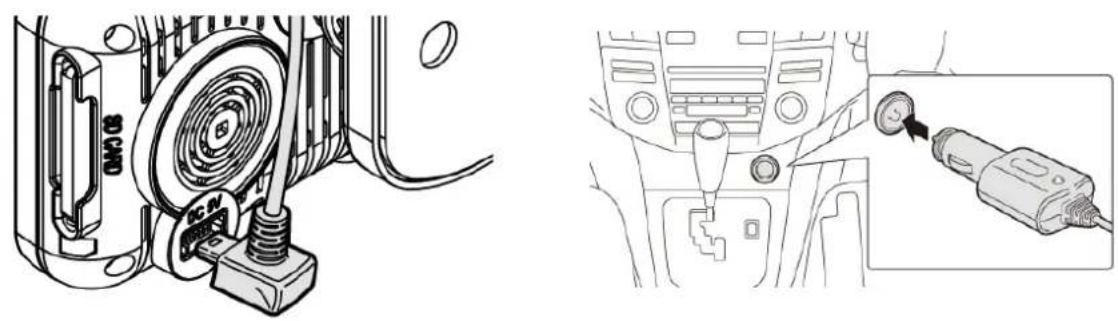

4. Branchement de l'alimentation 5. Connexion allume-cigare

1. Installation de la boîte noire video dans le vehicule

Information

(1). L'appareil doit être installé sur une zone propre du pare-brise
(2). La carte SD doit être formatée avant utilisation
(3). Réglage de l'heure via le menu de l'appareil
(4). Réglage NTSC ou PAL via le menu de l'appareil
(5). Le meilleur angle de vue est obtenu en positionnant l'appareil à droite du rétroviseur interieur, afin de ne pas générer la visibilité du conducteur.
(6). L'obtention d'un angle de vue acceptable, même en temps de pluie, nécessite que l'objectif de la boîte noire video se trouve dans la zone de balayage de l'essuie-glace.
(7). L'objet de la boîte noire video doit être régulièrement nettoyé. Eviter de toucher l'objet avec vos doigts. En effet, le film gras sur les doigts peut alterer la qualité des videos ou des images.

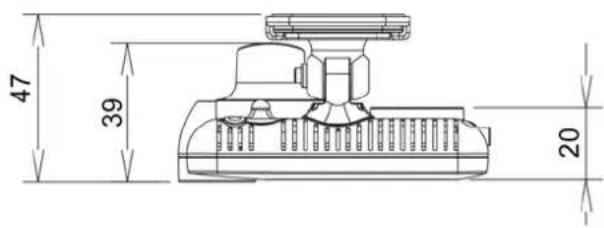

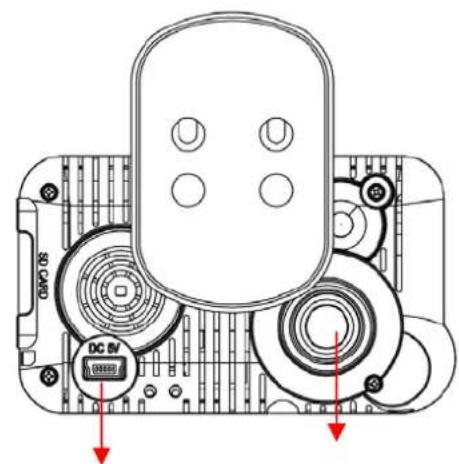

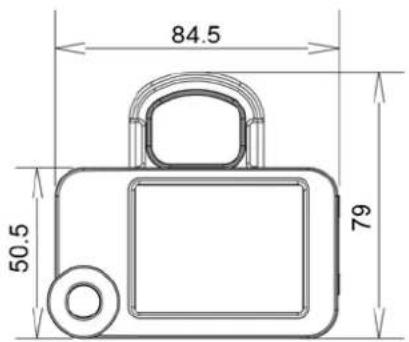

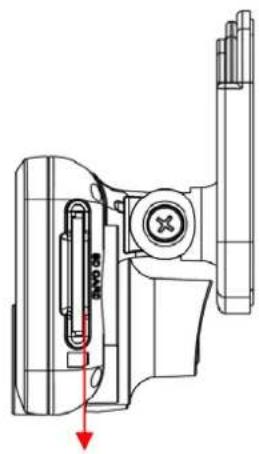

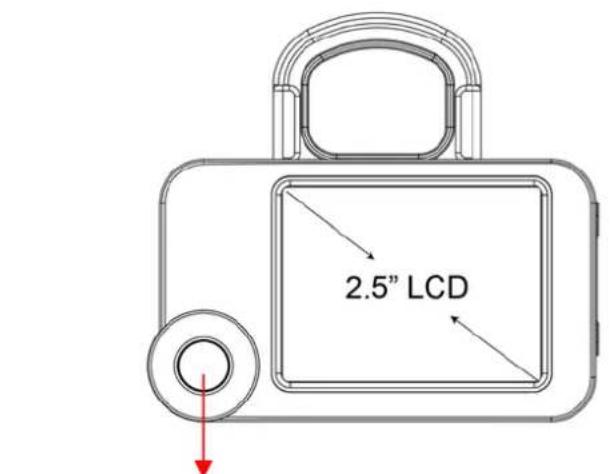

E. Descriptif du produit

Enregistrement d'urgence

Emplacement carte SD

Alimentation électrique

Unité: mm

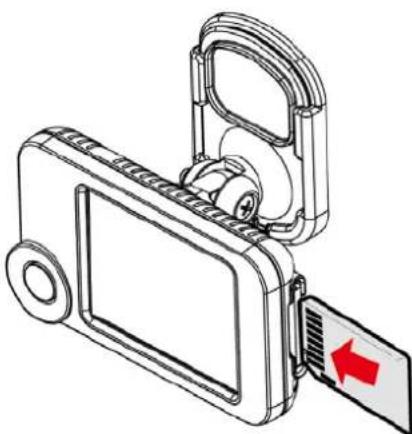

F. Installation de la carte SD

(1). Note: un chapitre spécifique est consacré au formatage de la carte SD

Attention

(1). Les cartes SD de type "SanDisk" or "Transcend" de classes 10 ou supérieur sont recommandées.
(2). La carte mémoire insérée sera automatiquement effacée et formatée par le système siaucun formatage n'a été effectué avec le logiciel RoadEyes.
(3). L'utilisation de MicroSD et d'adaptateur SD est fortement déconseillée.
(4). Le contrôle des enregistrements videois à travers notre logiciel d'analyse de la conduite est fortement recommandé.

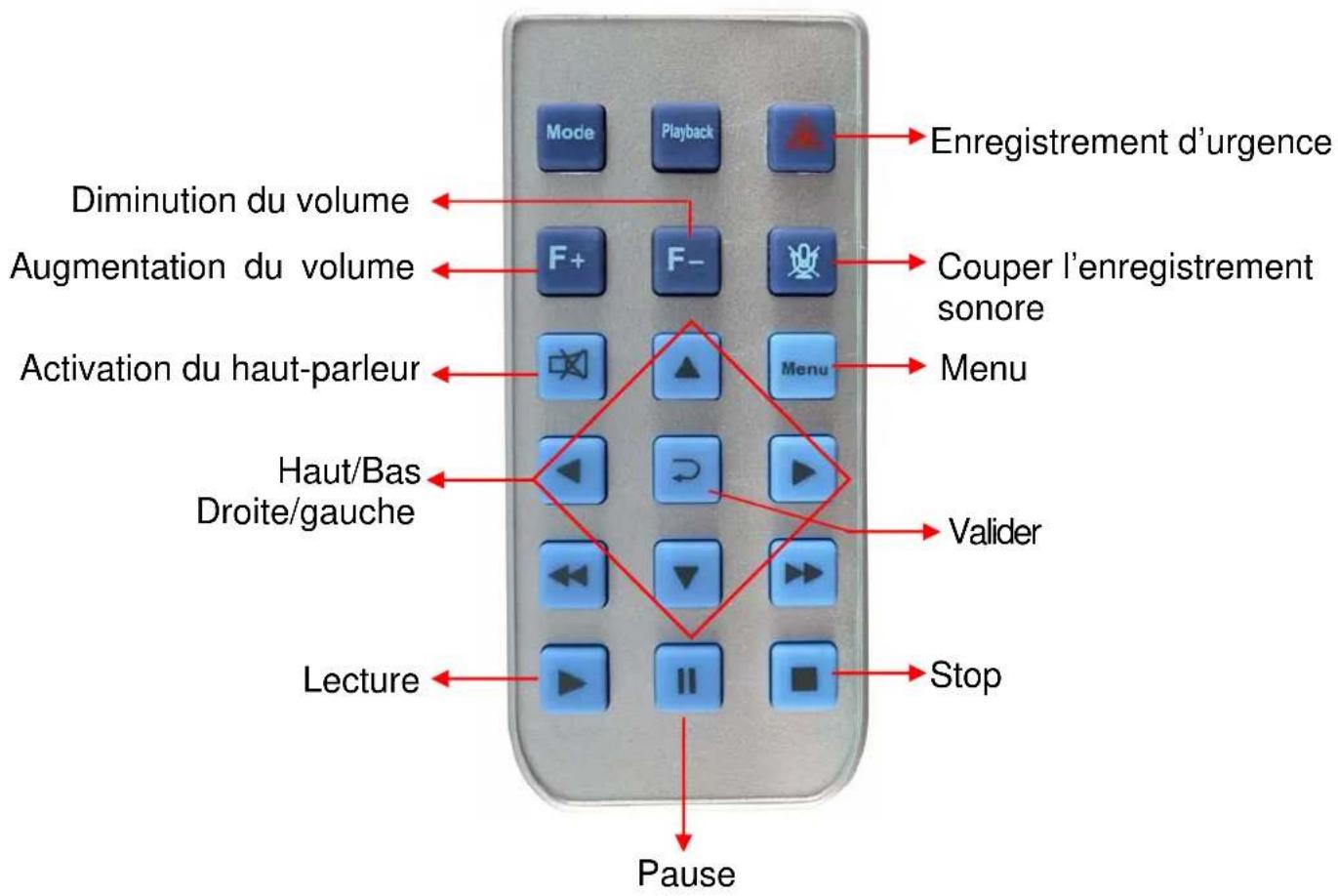

G. Description de la télécommande

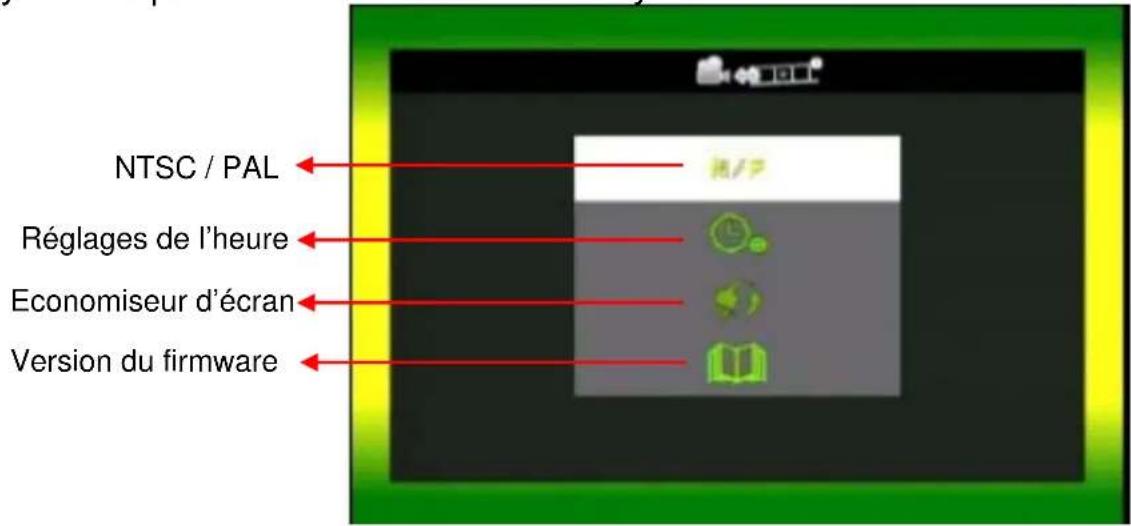

H. Descriptif du menu interne

Appuyer sur pour entrer dans le menu du système.

1. Type de signal : cliquer sur pour désir NTSC /Pal
2. Paramétrage de l'heure: cliquer sur pour ajuster l'horloge
3. Economiseur d'écran: cliquer sur pour paramétrer le salarié avant extinction de l'écran
4. Version du firmware: cliquer sur pour afficher la version actuelle

I. Enregistrement / stopper l'enregistrement

1. Demarrage/enregistrement

La boîte noire video lance automatiquement l'enregistrement 30 secondes après le démarrage du vehicule

2. Extinction/arrêt de l'enregistrement

Lorsque le moteur du vehicule est coupé, l'enregistrement se stoppe; vous pouze alorssterolir la carte SD de I'appareil pour visualiser vos enregistrentements sur votre ordinateur.

3. Indicateurs d'enregistrement

La LED rouge clignote lorsque la boîte noire video enregistrre. En mode enregistrement d'urgence, la LED clignote rapidement.

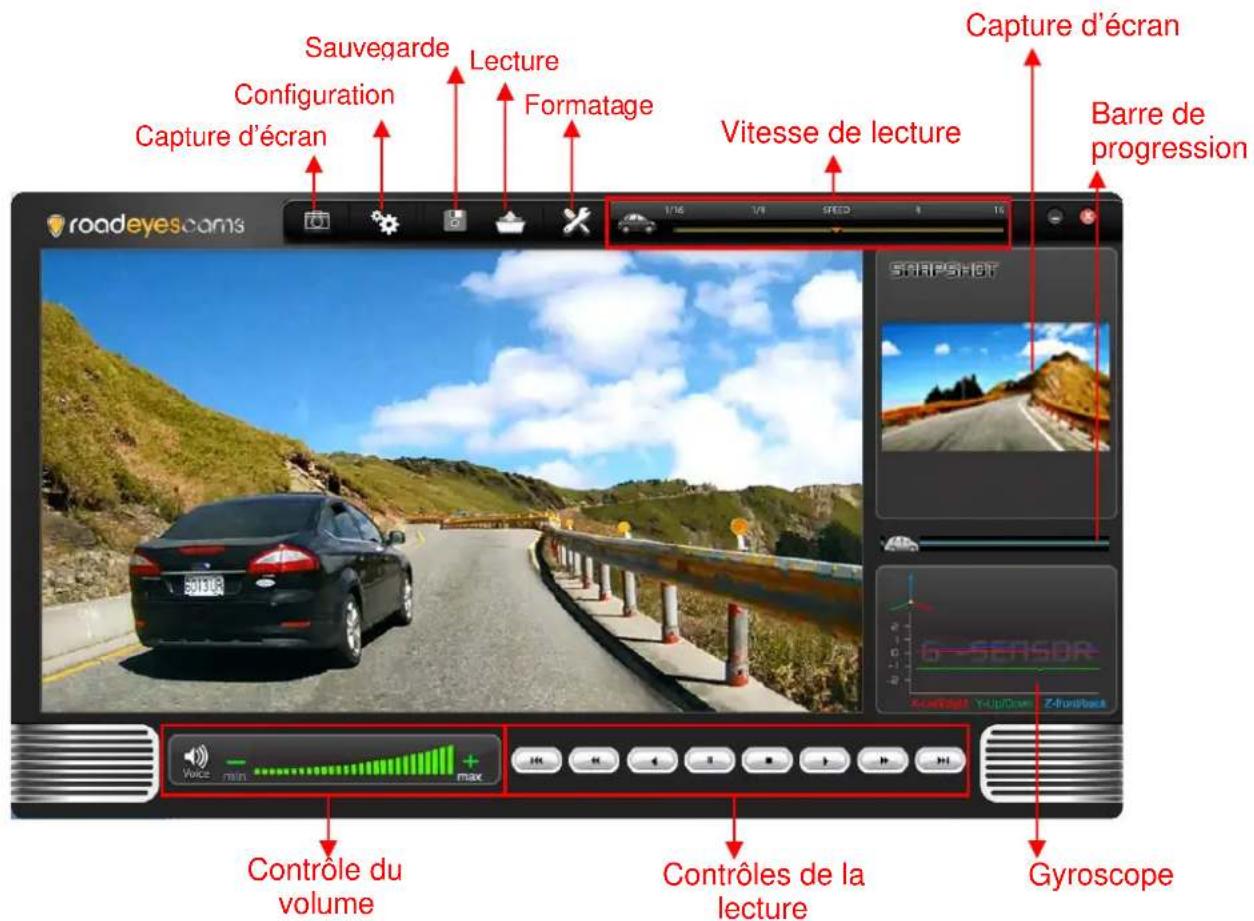

J. Logiciel d'analyse de la conduite RoadEyes

Ce logiciel requiert la presence de DirectX 9.0 ou supérieur, instalé sur votre PC.

(2). Descriptif des contrôles de lecture

Séquence précédente enregistrée

Image précédente

Lecture arrière

Pause

Stop

Lecture

Image suivante

Séquence suivante enregistrée

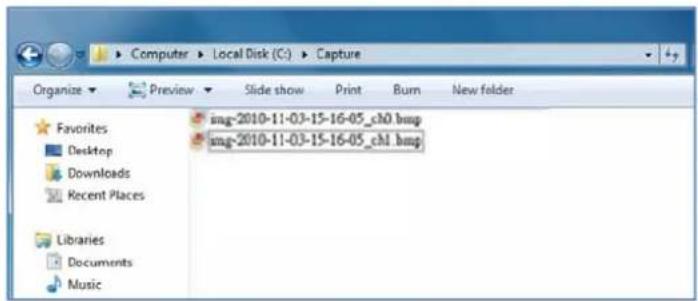

(3). capture d'écran: pour saisir un instantané de votre enregistrement
Vous avec la possibilité de capturer une image pendant la lecture de vos enregistrents.

Cliqueur pour capturer une image. La fenetre ci-dessous vous indiquera l'aperçu de voitre capture. Le fichier sera sauvegarde dans le dossier Snapshot au format *.bmp.

(Exemple de capture d'écran)

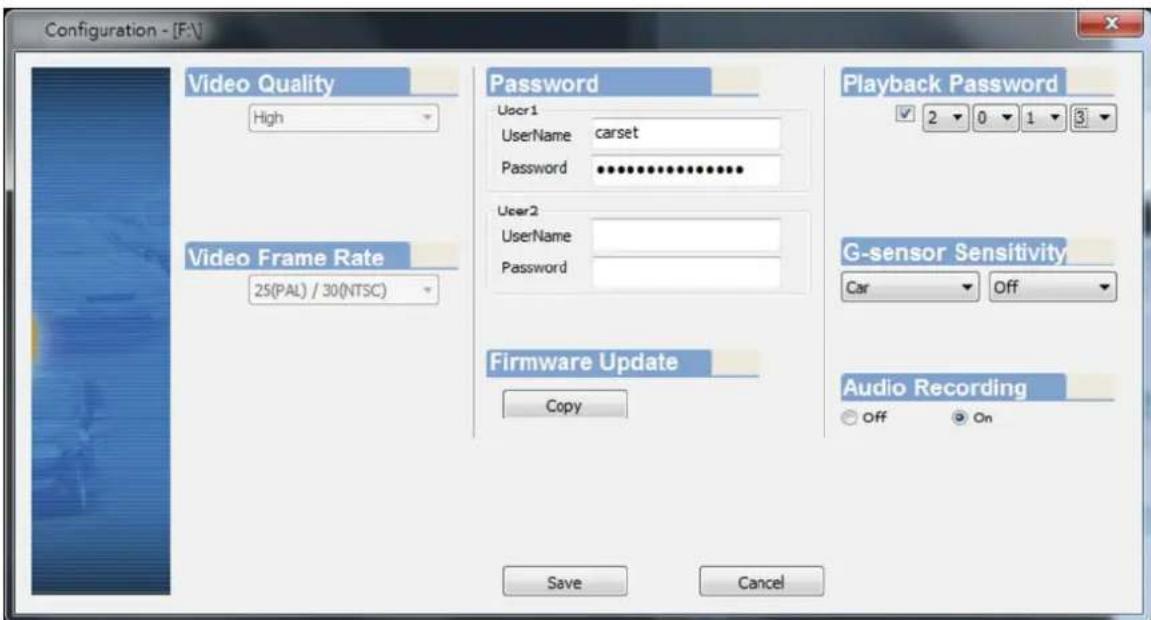

(4). Configuration

Insérer la carte SD dans votre lecteur de carte ou directement dans votre ordinateur afin de formater la carte SD avant la 1ère utilisation de votre boîte noire video. Il est également possible de configurer les options vidés et d'affichage.

Après le paramétrage, insérer la carte SD dans la boîte noire video pour démarrer l'enregistrement.

1	Qualité video Par	Video Quality défaut: haute
2	Paramétrage FPS	Video Frame Rate 25(PAL) / 30(NTSC)	25(PAL) / 30(NTSC)
3	Mot de passer	Password User1 UserName carset Password User2 UserName Password	Il est possible de paramétrer un mot de passer pour acceder aux enregistrements (max 15 caractères): 123456789123456 ★Note: Attention, la casse est prise en compte
5	Sensibilité du Capteur gyroscopeque	G-sensor Sensitivity Car Off Car Truck	Le capteur peut détecter et enregistrer automatiquement 30 secondes avant un choc et 30 secondes après un choc. Il est possible de régler la sensibilité entre inactive, très faible, faible, normale, haute, très haute.
6	Enregistrement audio	Audio Recording Off On	Activer/désactiver l'enregistrement audio.

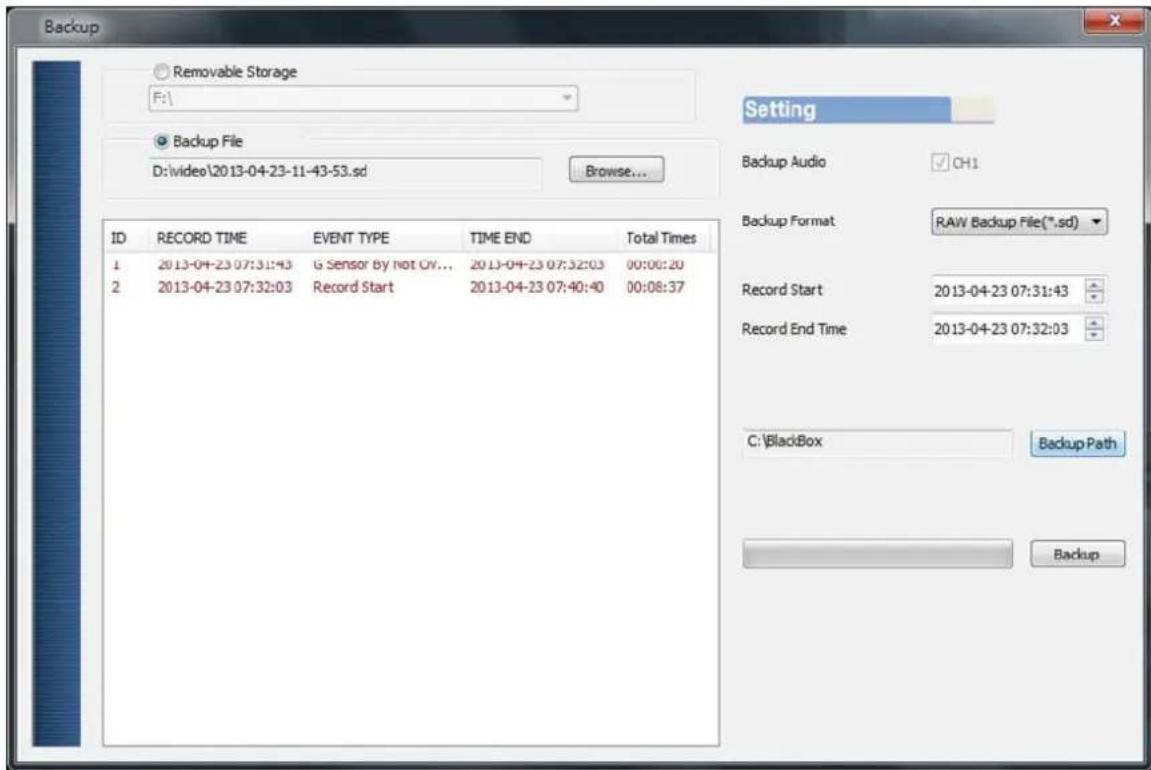

(5).

Sauvegarde

de

fichier

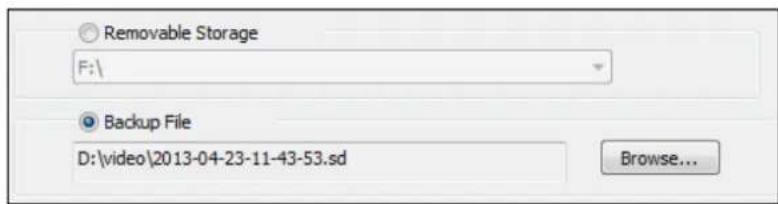

Etape 1. Sélectionner la source à sauvégarder

Etape 2. Choiser l'objet video à sauvegarder

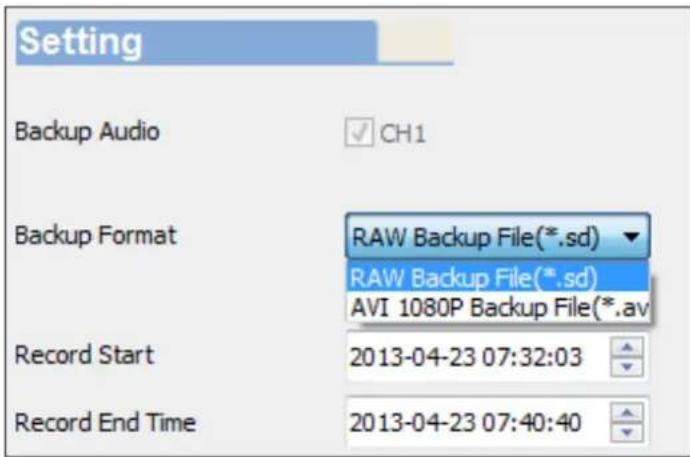

Etape 3. Choisir le format d'enregistrement et la sequence souhaitatione

Format de fichier

(1) Format original RoadEyes

2013-06-06-09-49-33.sd SD File 104 MB

Format *.sd

(2) Format d'enregistrement (.avi)

Note: Si la sauvégarde est effectué au format original RoadEyes, vous conservez les données du gyroscope. Sous le format .AVI, vous ne conservez que la video.

Etape 4. Paramétrer le réseau de sauvégarde: par défaut, il s'agit de C:\BlackBox

Etape 5. Demarrer la sauvegarde

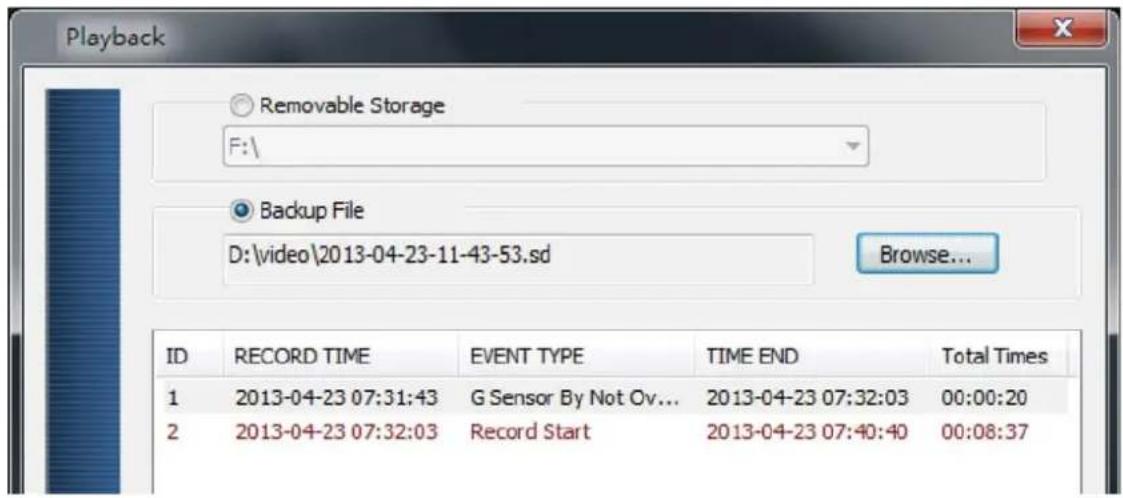

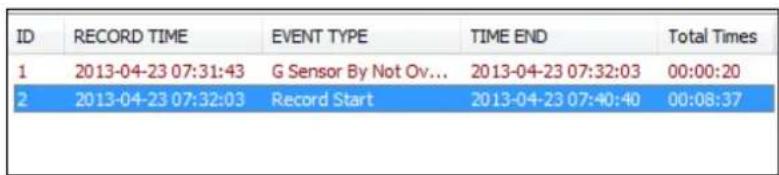

(6). Lecture: selection des enregistements

(7). Barre de progression: il est possible de déplacer le symbole voiture pour acceder plus rapidement à l'enregistrement souhaité.

(8). Vitesse de lecture: 2X, 4X, 8X, 16X et lecture arrêté: 1/2X, 1/4X, 1/8X, 1/16X

(9). Contrôle du volume: Cliquez sur "+" pour ajuster le volume.

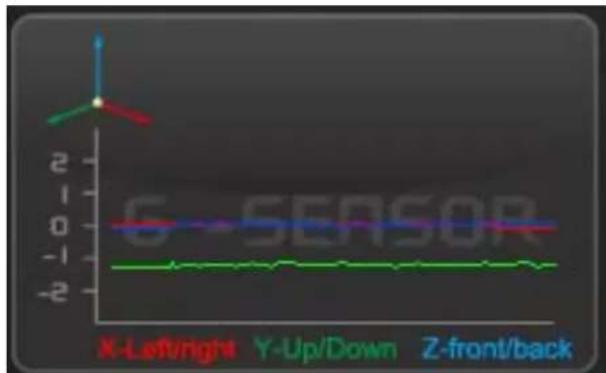

(10). G-SENSOR

Le capteur gyroscopique va détecter automatiquement le moindre chocol contre le vehicule, et enregistrerra automatiquement 30 secondes de video avant le chocol et 30 secondes après le chocol sur une partie sécurisée de la carte mémoire, ineffacable.

(1) X: Axe gauche/droit
(2) Y: Axe haut/bas
(3) Z: Axe avant/arrête

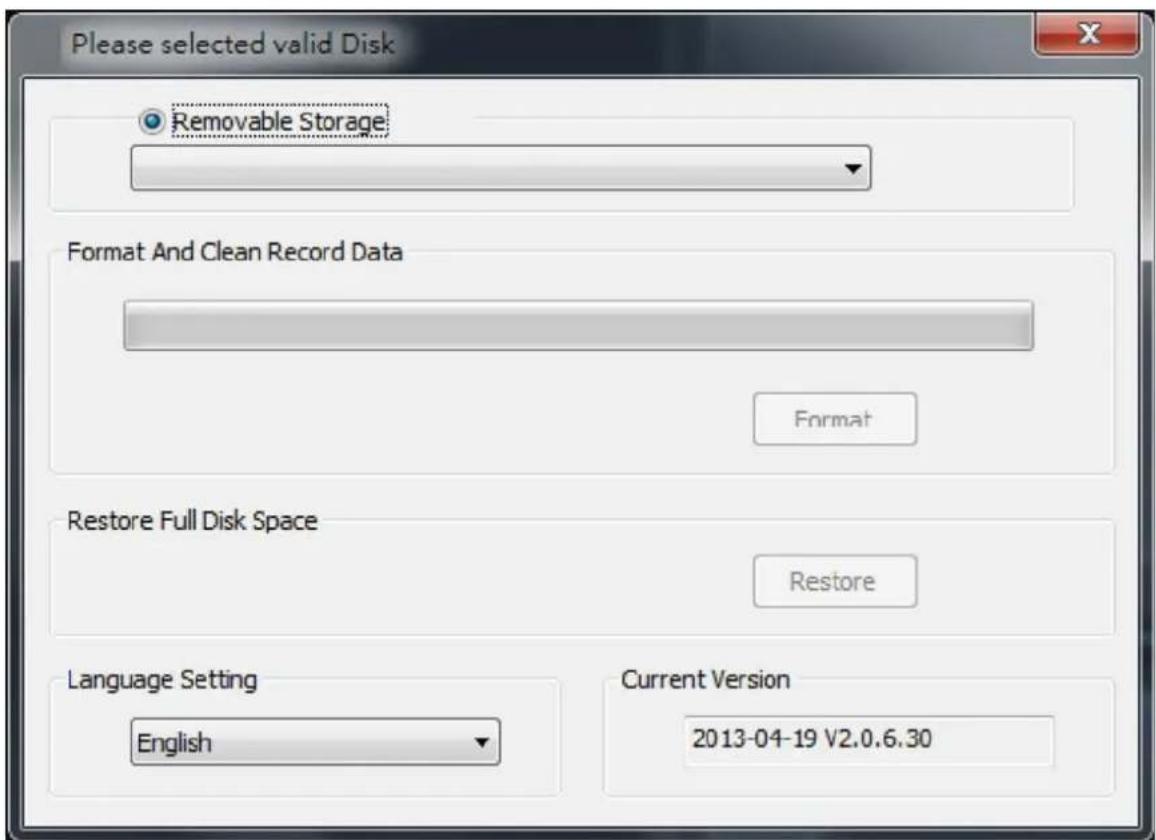

(11). Oui formatage de la carte SD / gestion de la langue de l'interface

Attention

(1). Formatage/restauration usine effacera automatiquement toutes les données presents sur le support mémoire. Bien veiller à sauvégarder les données avant formatage.
(2). Avant d'utiliser la fonction formatage ou restauration de la carte SD, bien veiller à déverrouiller cette dernière.
(3). Si la carte est bien déverrouillée et qu'il subsiste toujours des difficultés à formater la carte, cela peut être cause par un problème de droits administrateurs (Windows XP/Vista/7). Bien veiller à lancer le programme en tant qu'administrateur.

Lorsque vous insérez une carte SD neue dans le recMINI, il est conseillé de formater la carte SD avant le démarrage du produit.

b、Restaurer la carte SD

Lorsque vous avez sauvégardé vos trajets sur votre ordinateur et/ou que vous foulez utiliser la carte SD à d'autres fins, vous devez restaurer cette dernière à son état d'origine (restauration usine). Elle pourrait ensuite être utilisée par n'importe quel périphérique informatique.

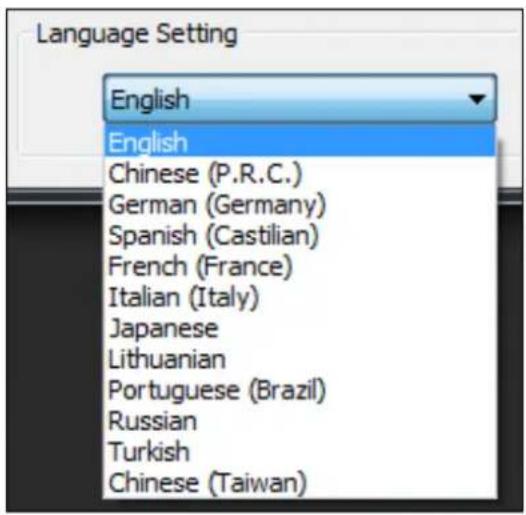

c、Réglage de la langue

Selectionner dans la liste la langue souhaitee, puis valider.

*Note: Le changement de langue ne sera effectif qu'après le redémarrage du programme.

d、Version actuelle

K. Temps estimé d'enregistrement sur support SD*

Le tableau ci-dessous est communiqué à titre indicatif seulement.

Capacité Qualité matériel	8Go	16Go	32Go
Haute (Full HD)	120 Min	240 Min	480 Min

Remarques générales: A chaque enregistrement, un fichier video est sauvégardé toutes les 1 à 3 minutes environ.

L'appareil sauvegarde l'enregistrement dans la carte mémoire. Quand la carte mémoire est pleine, le fichier le plus ancien est remplaced par le plus récent.

*Temps dépendant du type de support utilisé et de la configuration de la boîte noire video et de son logiciel (format d'enregistrement, résolution d'enregistrement, etc)

Q: A quoi correspond les pixels clairs/sombres sur l'écran?

A: Sur fondASF,cs pixelslumineux et clairs correspondant a un ecran defectueux, anormalement eclairé.

• Sur fond clair, ces pixels sombres correspondent à un écran défectueux dont l'éclairage n'est plus actif.

Q: L'indication des pixels clairs et sombres sur l'écran?

(a) Aucun pixel clair ne doit être visible dans cette zone

(b) Le nombre maximum de pixels clairs et sombres acceptable dans la zone B est de 2 dans chaque zone.

(c) Le total maximum des pixels de couleur sombre et lumineux, dans les deux zones, est égal ou inférieur à 3.

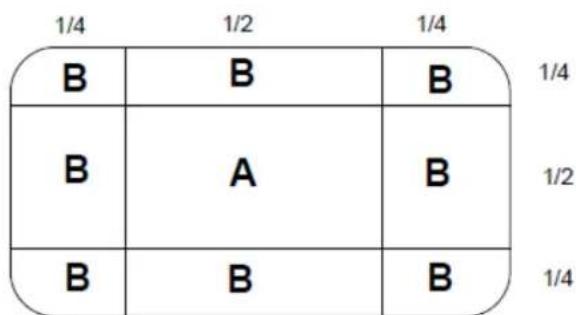

Diagramme des zones
